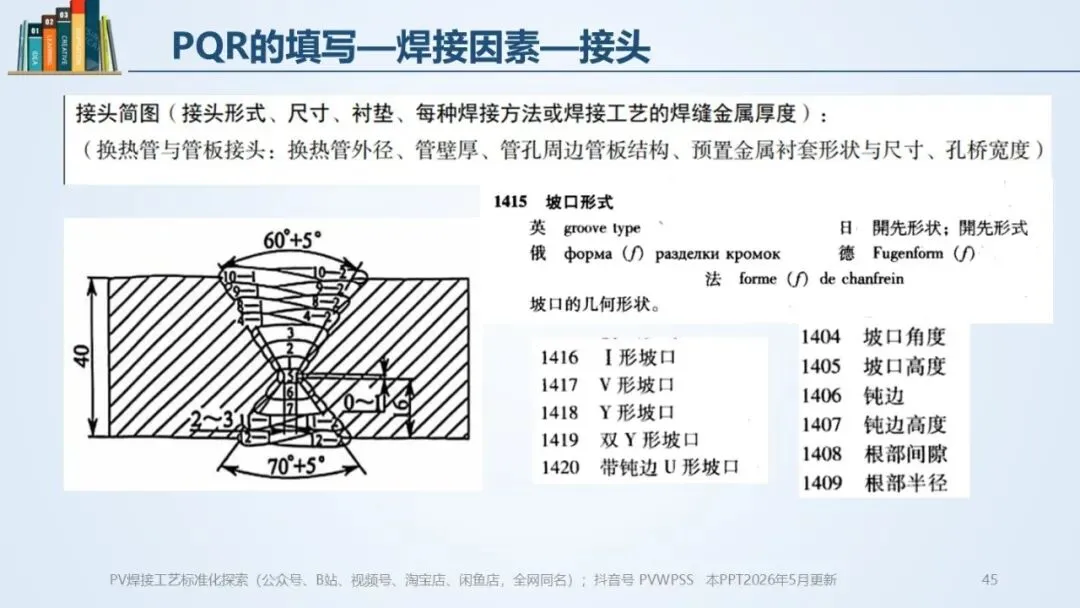

上图P45

接头简图这栏，由于我们这次只讨论对接焊缝，所以堆焊、换热管与管板的接头就不讨论了。对接焊缝，涉及到是哪种坡口，是单面还是双面，是V形还是U形。此外，坡口角度、坡口深度、留根、根部间隙等参数也应在接头简图中注明。关于焊道分布，本页示例图中每道焊道都标得非常具体，这样肯定是没有问题的，但我个人觉得，可以简化下。本页的示例图有个小问题，正面与背面的坡口角度都给了个范围， PQR中坡口角度应该记录实际值，测量出来多少就应该是多少，不大可能两侧的坡口都是正好5°的偏差把，现在看起来像是pWPS中对坡口角度的要求。

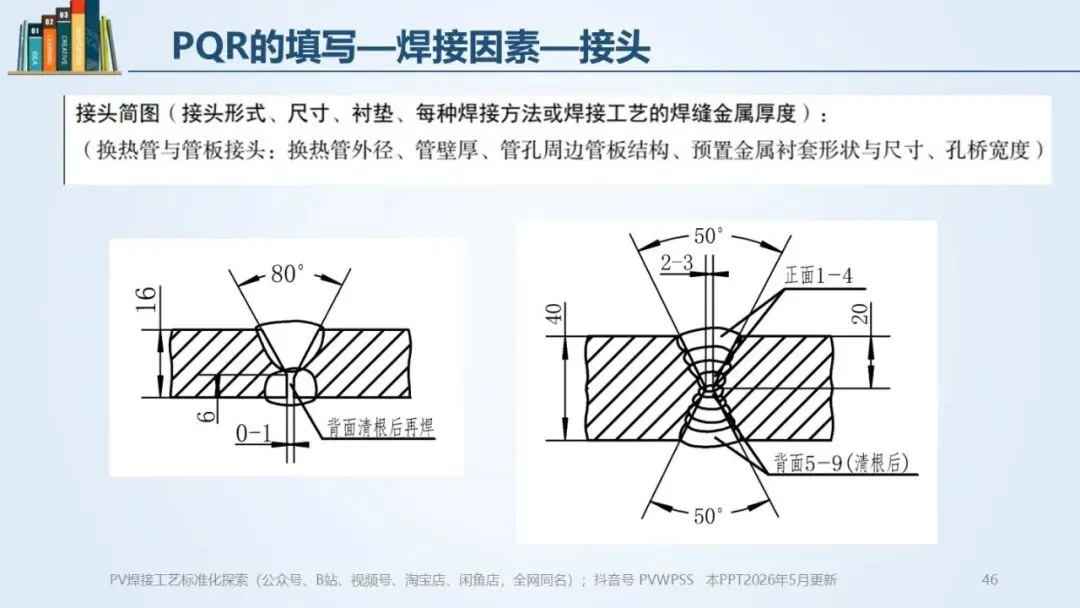

上图P46

本页的2个示例图中，焊道没有一道一道画出来。右边的图能看出焊道的层数，左边的图连焊道层次都没有体现。我个人认为这2种画法都是可以的，关键是PQR中有其他地方可以看到焊道层次与道次。我的想法是可以在PQR的焊接记录中写清楚焊道层次与道次，“接头简图”可以画的相对简单些。另外，关于每种焊接方法或焊接工艺的焊缝金属厚度，如果是焊满的情况（绝大多数情况下），我个人认为无须在“接头简图”中注明，反正后面专门有个“焊缝金属厚度”栏中可以填入的。如果没有焊满，我个人认为应在“接头简图”中注明，这样看起来会方便些。对于组合焊接方法或焊接工艺的，也是注明合理些。当然，所有情况都不注明按道理也没有问题，“焊缝金属厚度”栏中明确即可。

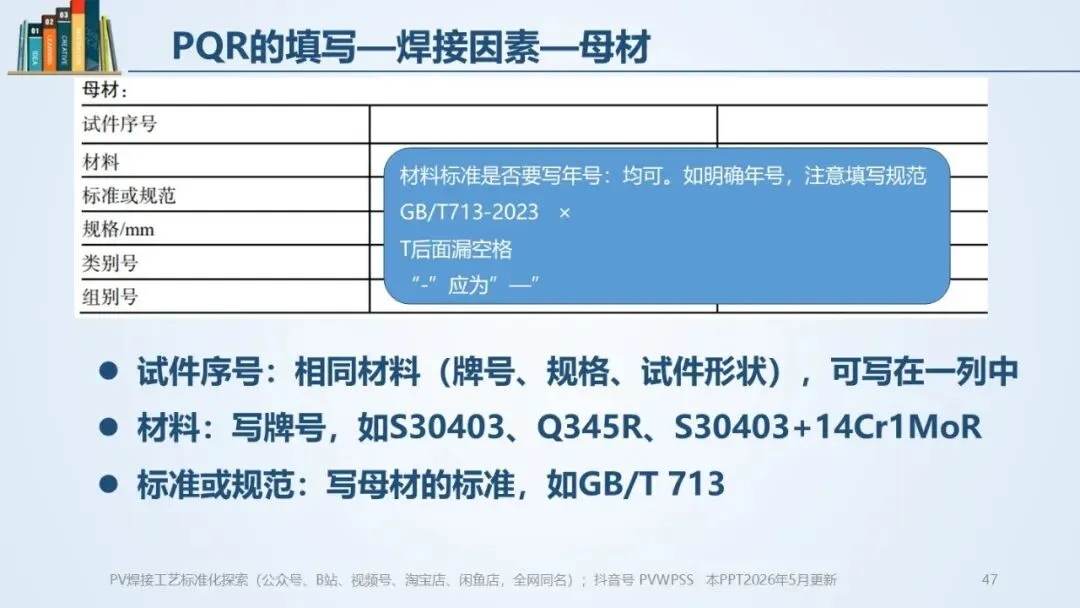

上图P47

现在看下母材怎么填写。样表中分了2列，这主要是考虑到评定试件选用不同母材时的情况，当然绝大多数情况下，评定试件是选用同一种母材的。有的制造单位，在“材料序号”这栏的第1列注明母材1、第二列注明母材2，后面的各栏都填满，里面的内容完全相同。我个人认为，既然母材1和母材2相同，就不用填2列了，填1列就可以了。“材料序号”这栏可以填“母材1、母材2”以说明选用相同母材。还有一种做法，是直接将“材料序号”这栏删除。我们可以拓展下，如果试件是选用GTAW+SMAW+SAW施焊的，那么这3种焊接方法的焊材相关内容在表中怎么填，样表也没有给3列啊。标准给的样表，只是供参考用，各制造、安装单位完全可以根据自己单位的实际情况，自行编制样表，可以删除内容，也可以增加内容，只要相关的焊接因素都能体现就可以了。

“材料”这栏，直接写母材牌号（钢号）即可，如Q345R、S30403、S31603+15CrMoR。

“标准或规范”这栏，写母材对应的标准，标准可以写年号，也不写年号，国内的习惯，母材质保书都是要放到最后的整套焊接工艺评定资料中的，所以PQR中材料标准不写年号，最后也能查出实际的母材选用材料对应的材料标准的年号。

这里拓展下，关于标准的正确写法，“GB/T713-2023”这样的写法是不规范的，“T”后面应该有个空格，“-”应该为“—”，这点很多技术人员没有注意。我看到很多的技术条件、技术协议，标准的写法都不规范。 对于空格，我是很早就是注意了，但是关于“—”，我原来也是不清楚的，还是2021年读了本关于科技论文写作的书，才注意到这个问题。

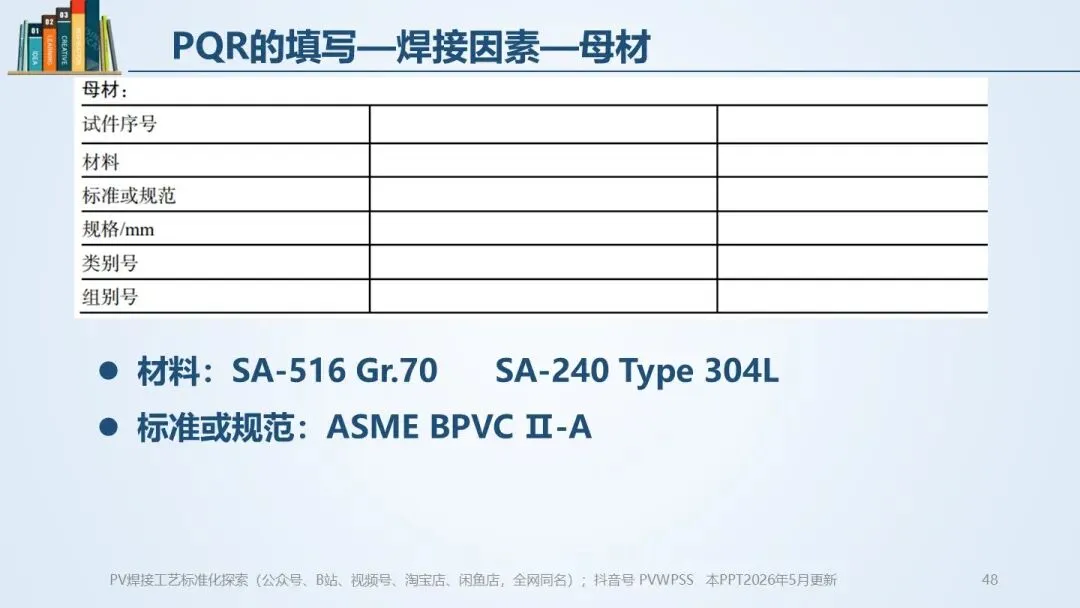

上图P48

对于国外材料，如果是ASME标准的，“标准或规范”栏可以填“ASME BPVC Ⅱ-C”，“材料”这栏直接填牌号如“SA-516 Gr.70”、“SA-240 Type 304L” 。对于国外材料，按标准规定还要编制母材归类报告，具体如何编制不在我们这个讲座的范围内，就不展开了。

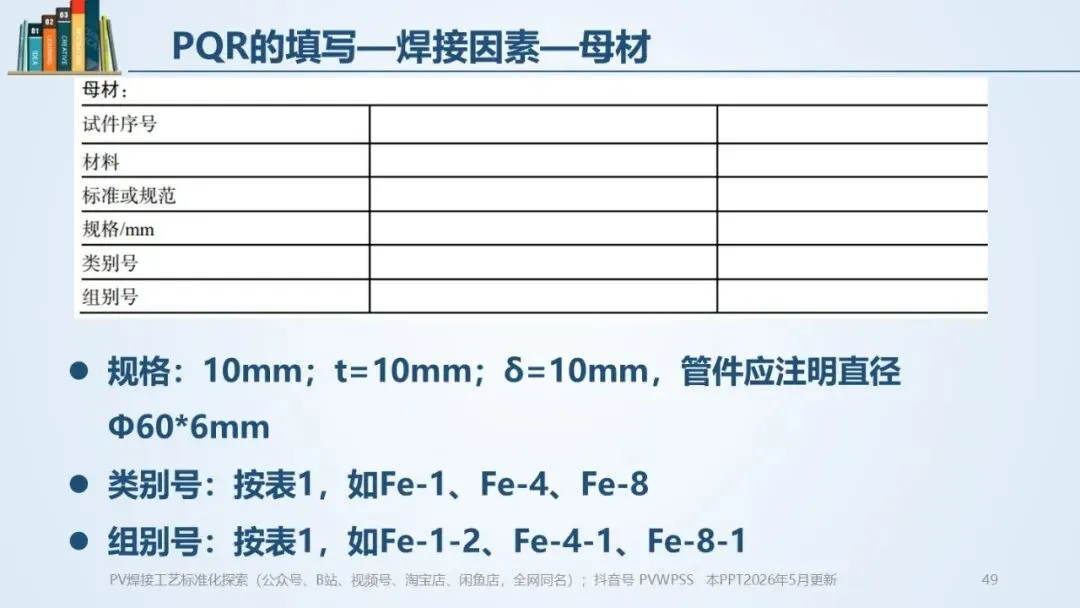

上图P49

“规格”这一栏，如果是板，可以直接写厚度。如果是管，我建议直径也注明。当然，如果将直径标注在“接头简图”中也可以，只要有地方体现就可以了。

“类别号”、“组别号”这2栏，直接根据“表1 焊制承压设备用母材分类分组”填入对应的类别号与组别号即可。
