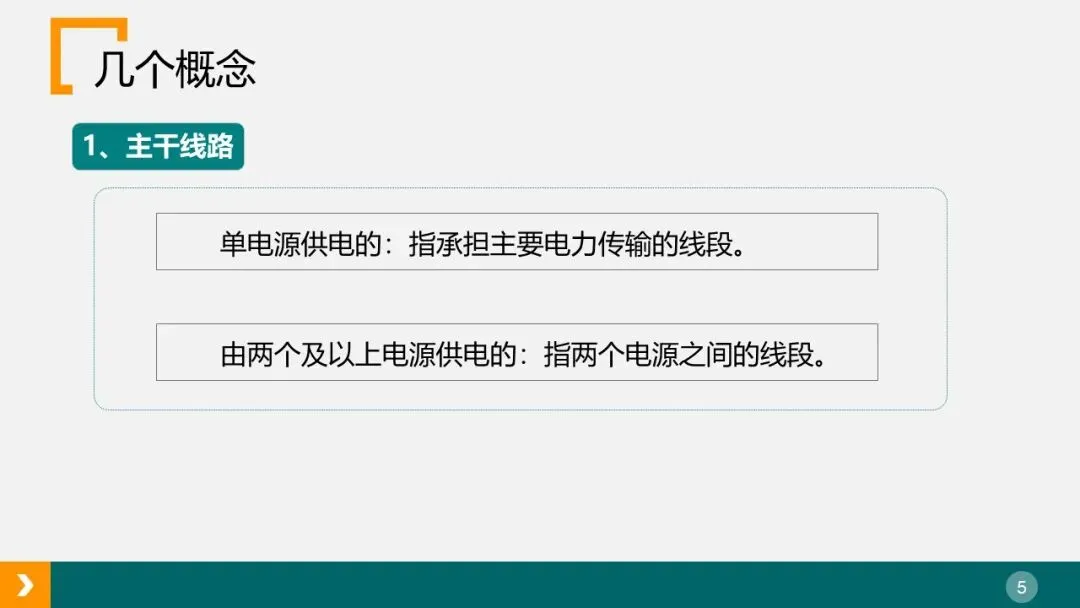

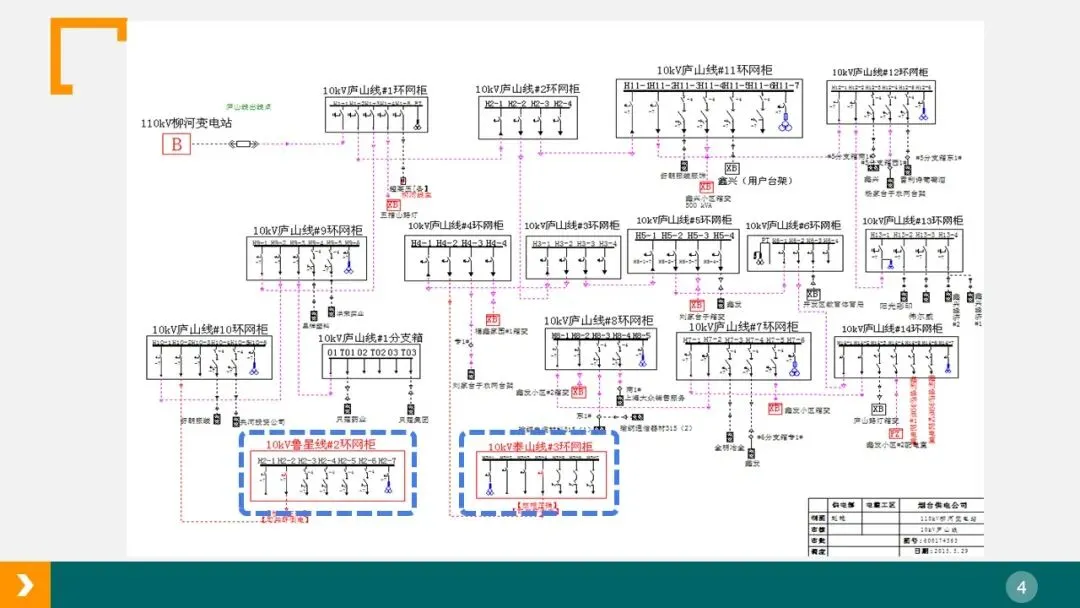

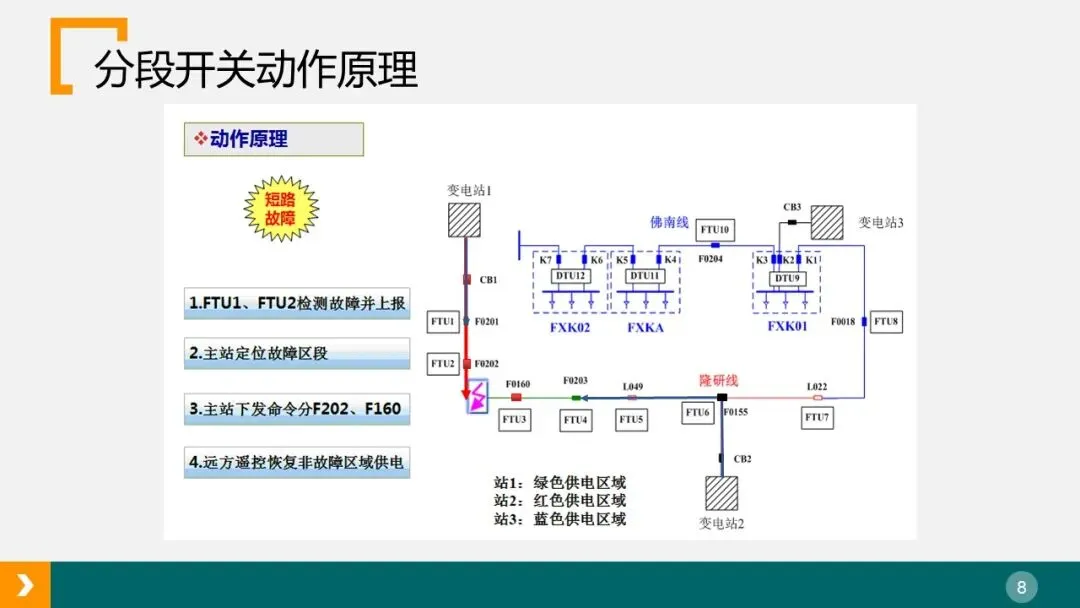

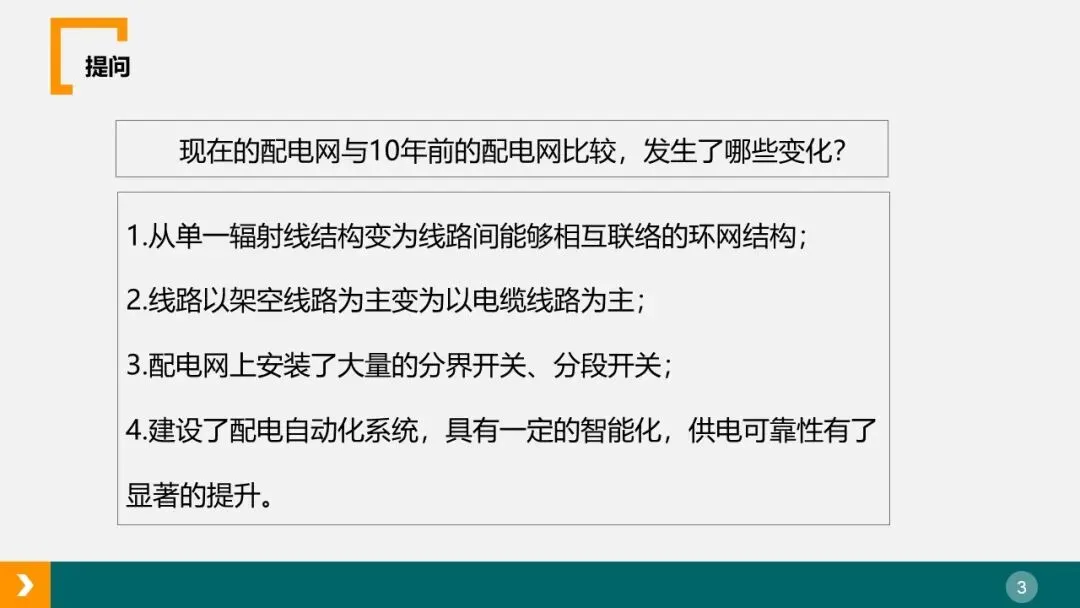

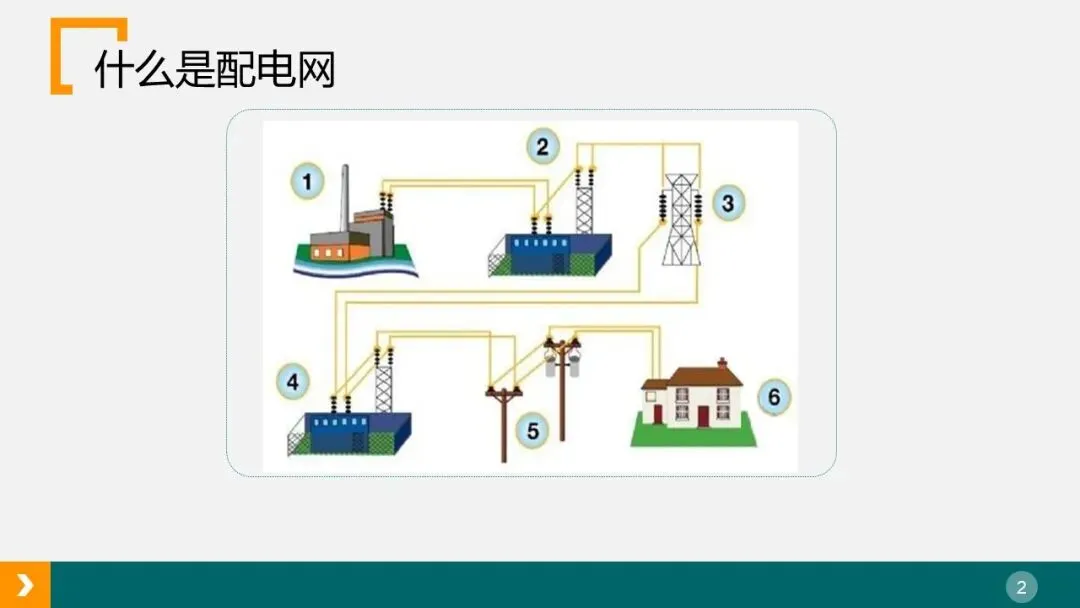

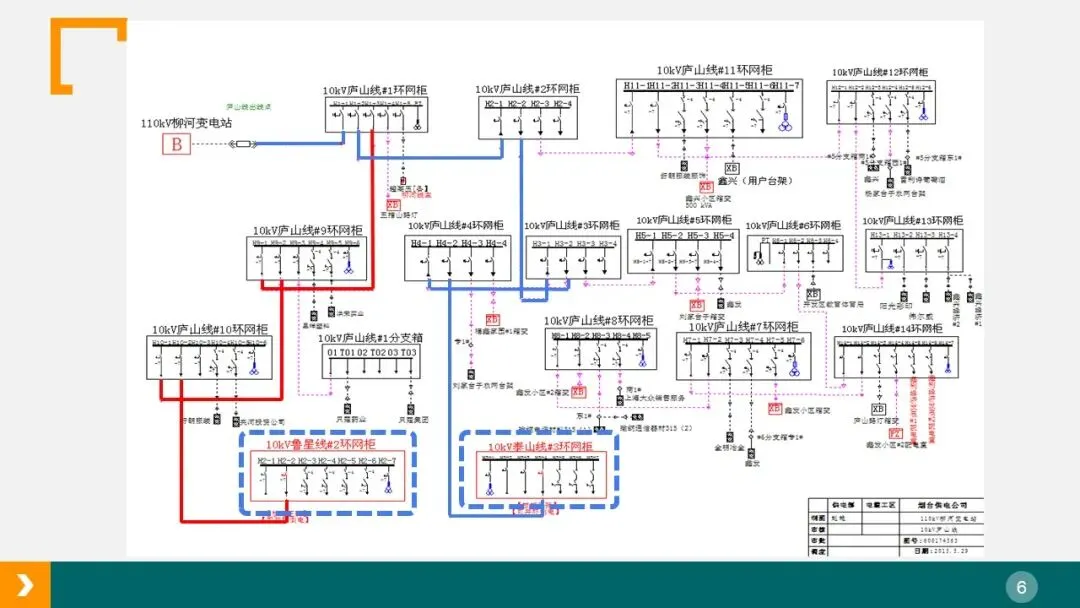

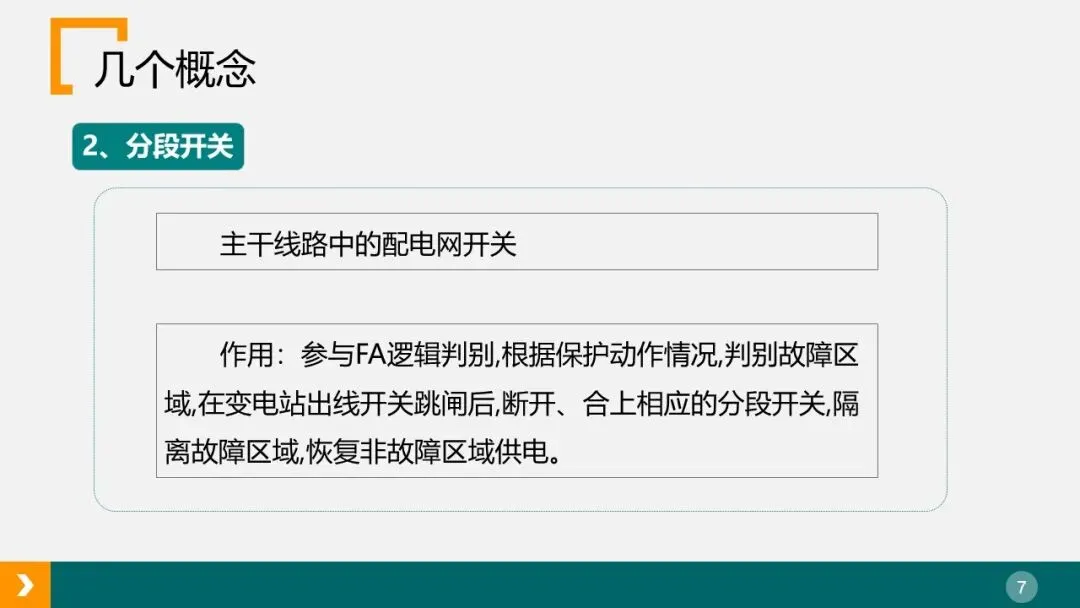

发生故障后,变电站1出线开关保护动作跳闸，FTU1、FTU2检测到故障电流并上报，FTU3没有检测到故障，主站定位故障区段，下发命令分F202、F160，自动或遥控恢复非故障区域供电。

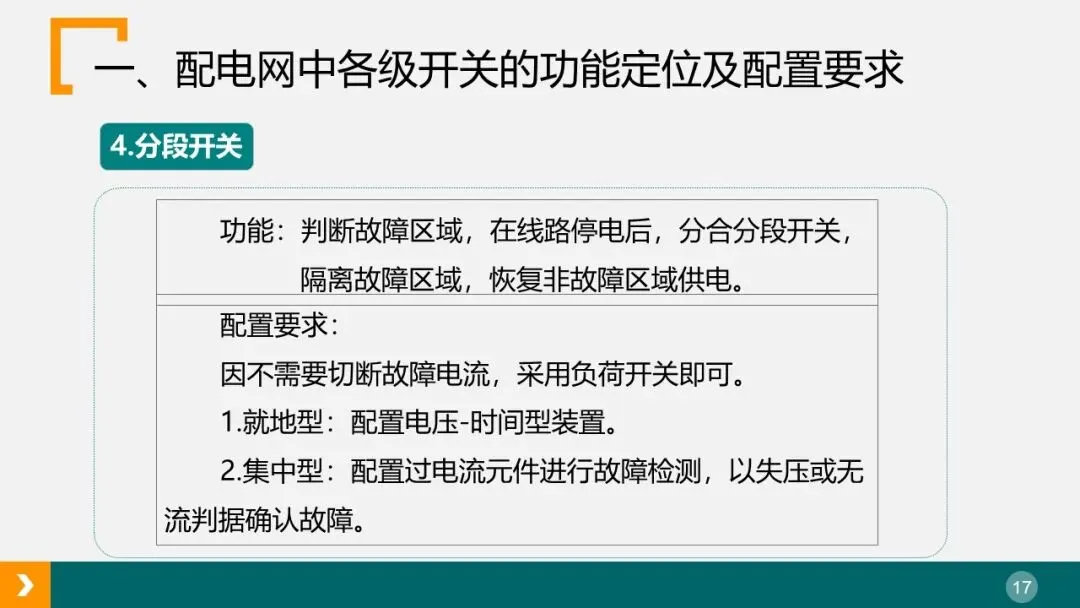

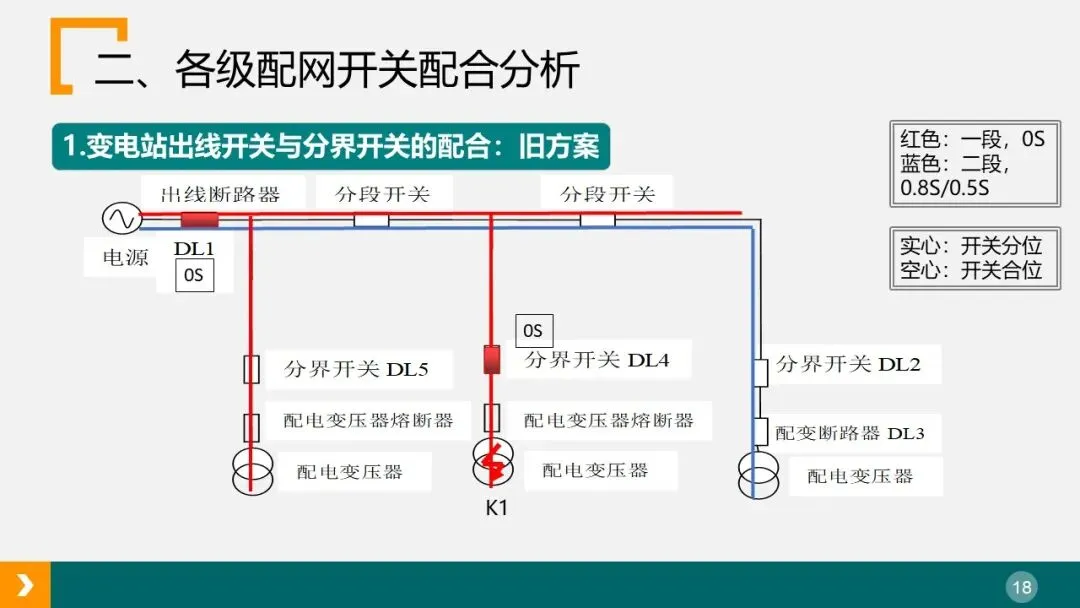

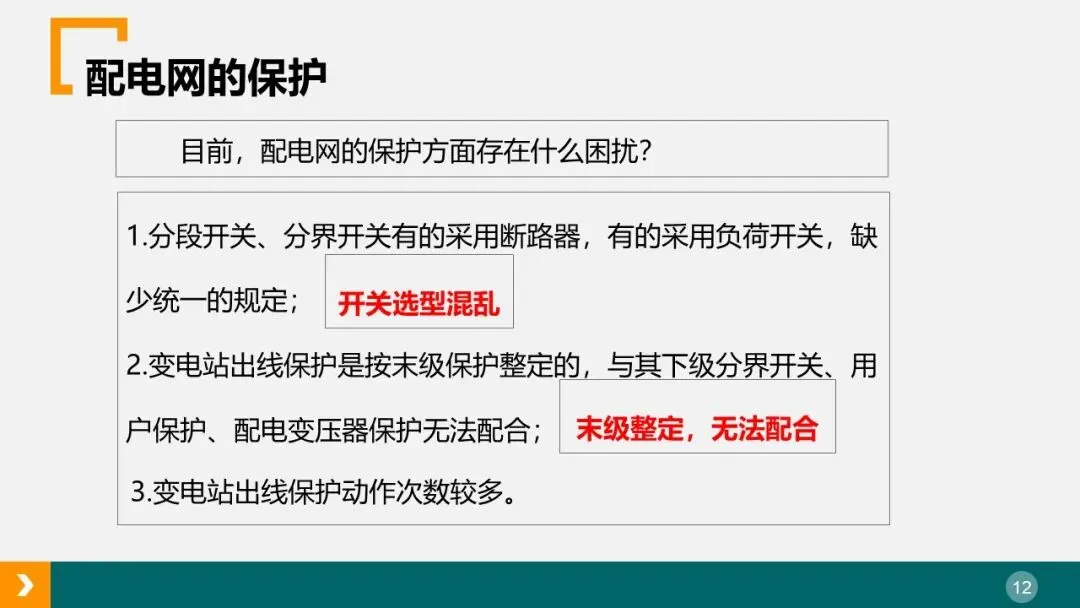

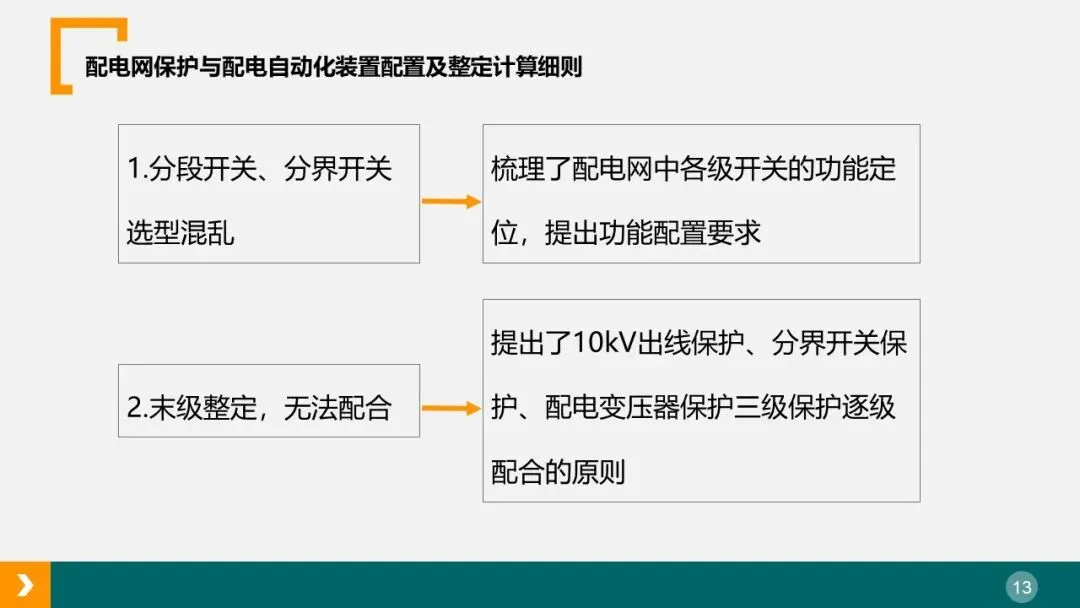

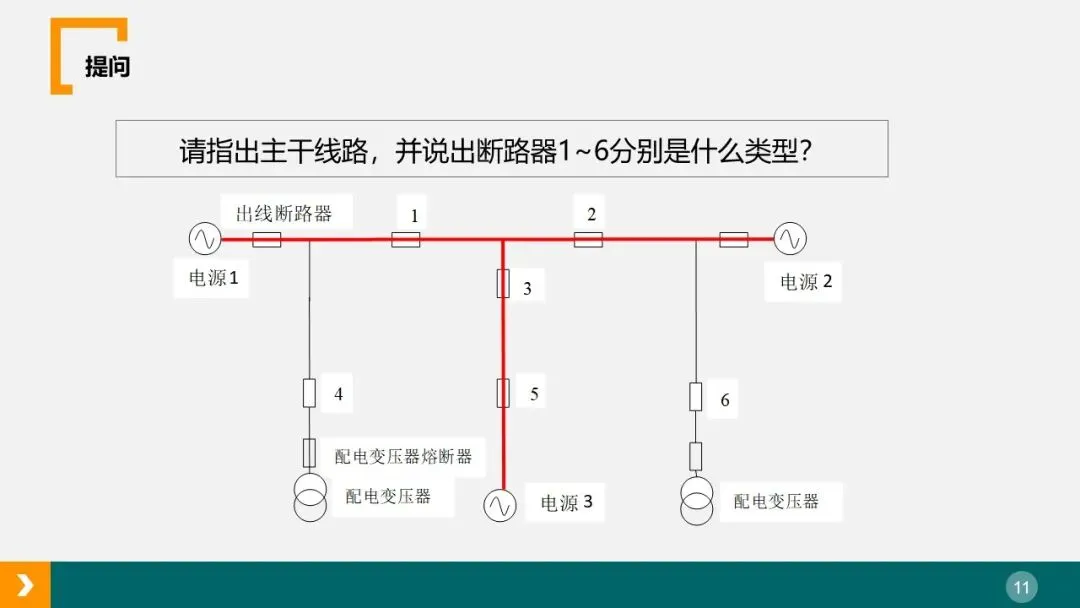

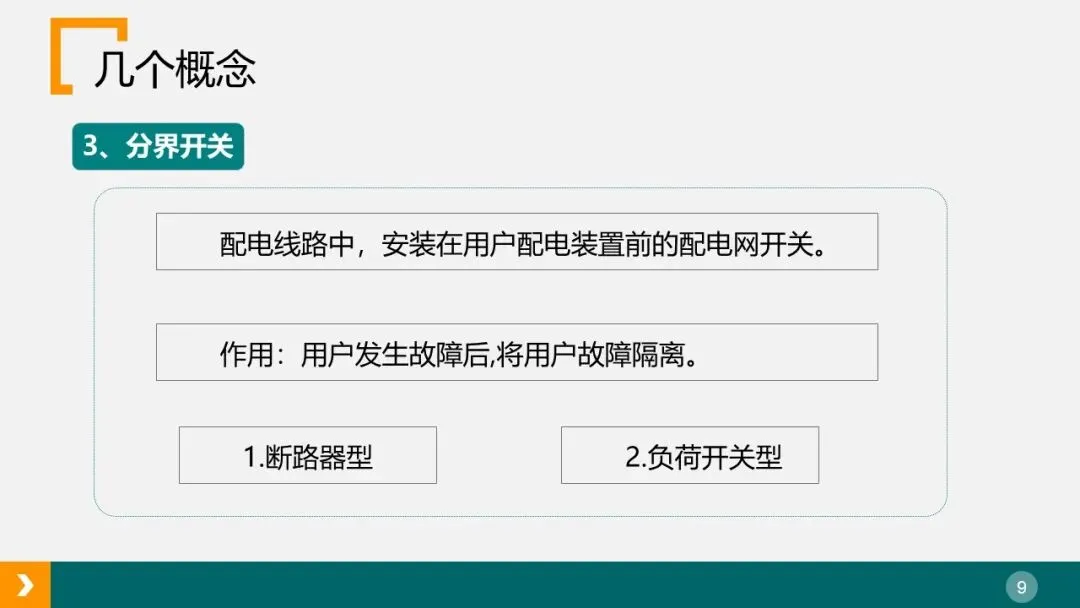

二者的主要区别是：能否直接切断故障电流.

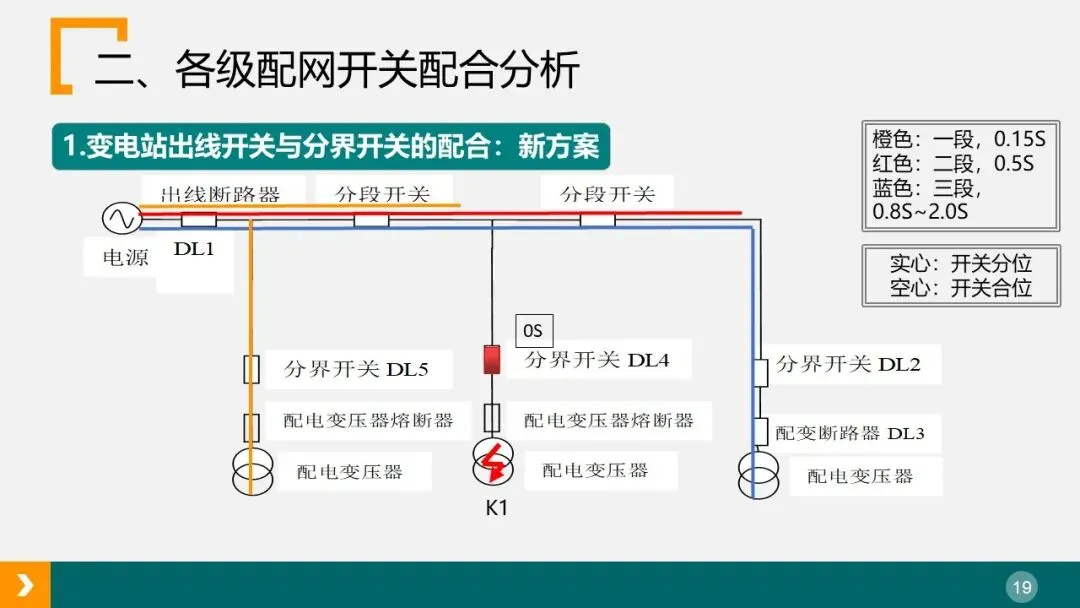

新方案在两段基础上又加了一段，我们来看一下，加了一段后的保护动作情况。当K1点故障时
图上我们可以看到，变电站出线与分界开关的不配合区域，大幅缩短，而且从不配合降低为配合不可靠。这可以显著降低变电站出线开关的跳闸率。
提问：电流速断采用0.15s延时的原因是什么？我们都知道，时间级差在0.2~0.3s时，以目前的保护、断路器的固有动作时间，可以保证上下级的配合，而0.15s不能保证与下级保护的可靠配合，为什么不整定为0.2s呢？回答：这个问题提的很好。简单的说，0.15s，是不得已而为之。国际半导体制造企业联盟指定的SEMI F47标准规定：用电设备在0.05~0.2S时间内允许的母线电压暂降幅度为50%。按整定值折算，一段保护区内发生故障，电压会降低至50%以下，应控制故障切除时间在0.2S以内。为了避免电压降低时间过长，给其他用户造成影响，必须保证0.2s切除故障，考虑断路器的动作时间，所以只能整定为0.15S。但是我们可以依靠二次重合闸进行弥补。

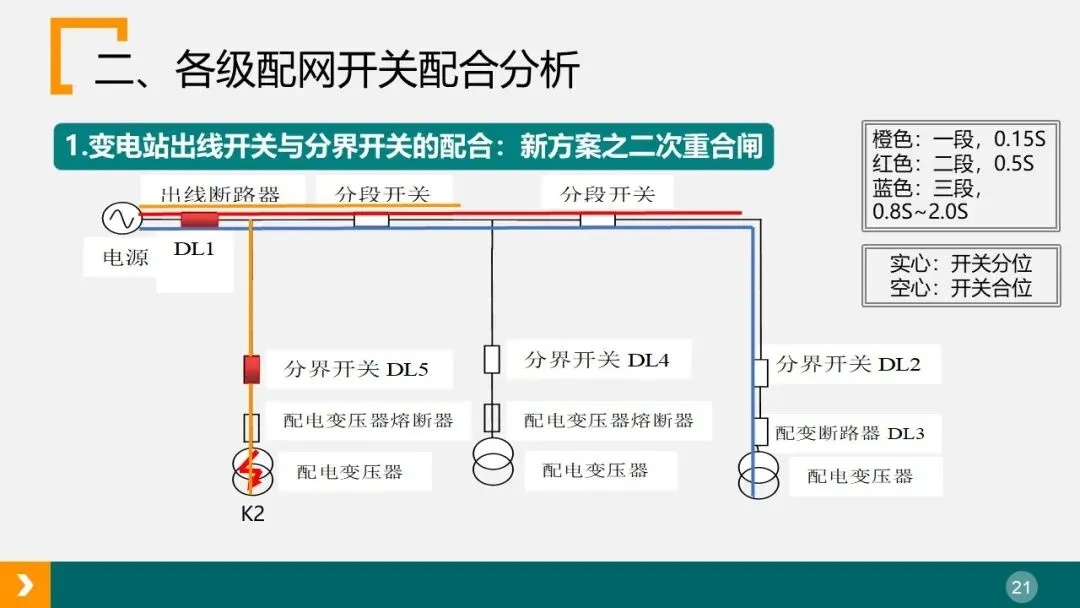

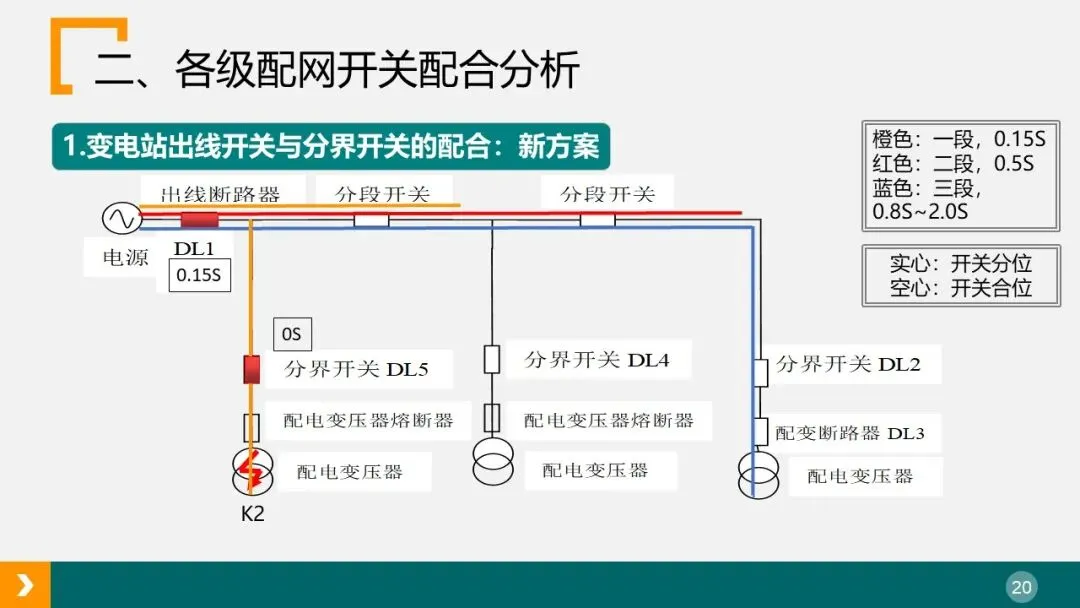

对于这时的故障，可以采用二次重合闸的方法进行补救。K2点故障，DL1与DL5跳闸后，都会重合，重合到永久故障，两个开关会再次跳闸，然后DL1第二次重合，因DL5已经分闸，所以重合成功。
对于这时的故障，可以采用二次重合闸的方法进行补救。K2点故障，DL1与DL5跳闸后，都会重合，重合到永久故障，两个开关会再次跳闸，然后DL1第二次重合，因DL5已经分闸，所以重合成功。

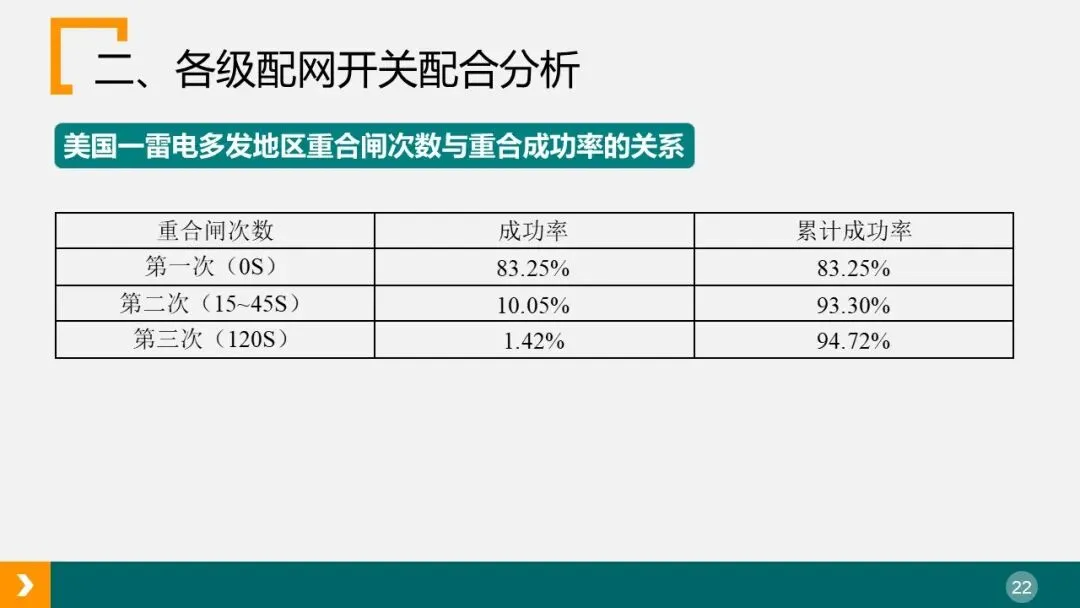

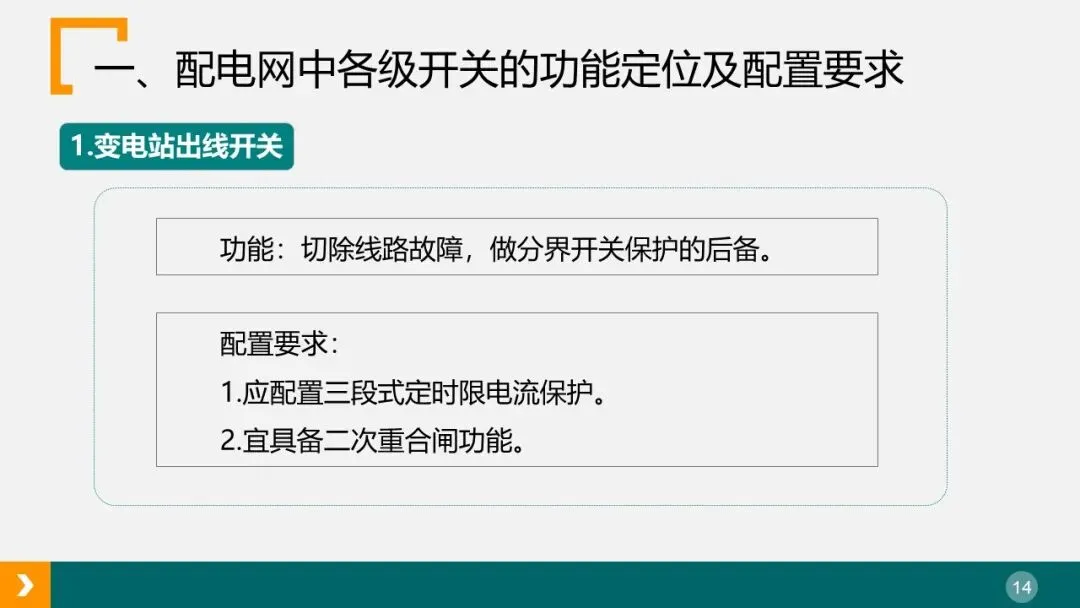

我们的二次重合闸方案是，第一次重合闸时间0.2S，第二次重合闸20S。
第一次重合闸0.2S，可以缩短停电时间，减少故障对敏感用户的影响。例如，许多电动机的低压脱口时间整定为0.5S，如果能在0.2S重合，可以保证这部分电动机不脱口，在恢复供电后继续运行。
第二次重合闸时间设定20S，是考虑到断路器在第一次重合闸时分闸-合闸-分闸后，需要一个储能时间，才能再次重合。

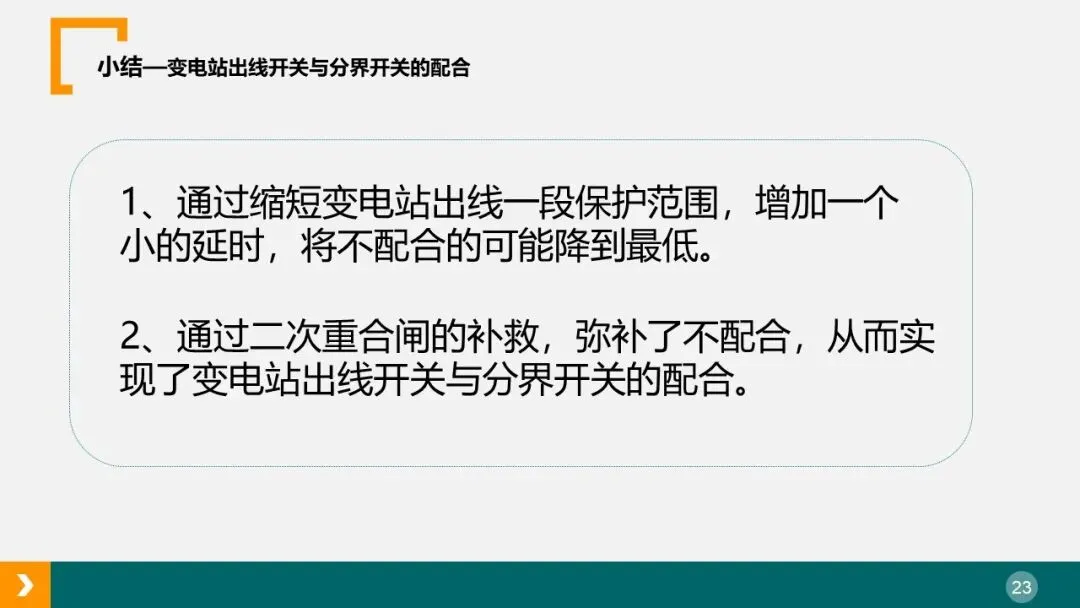

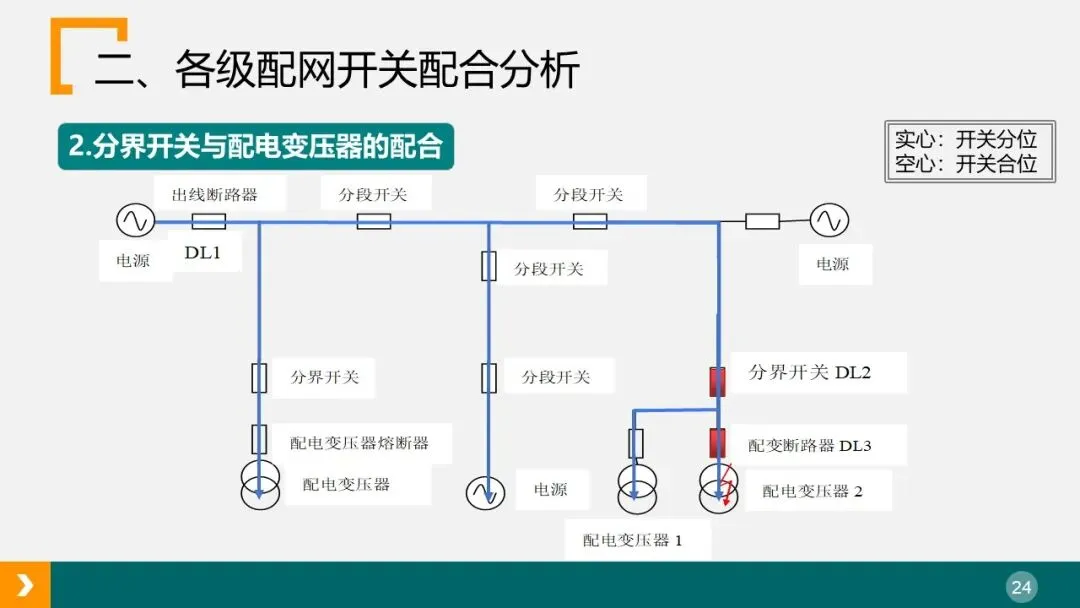

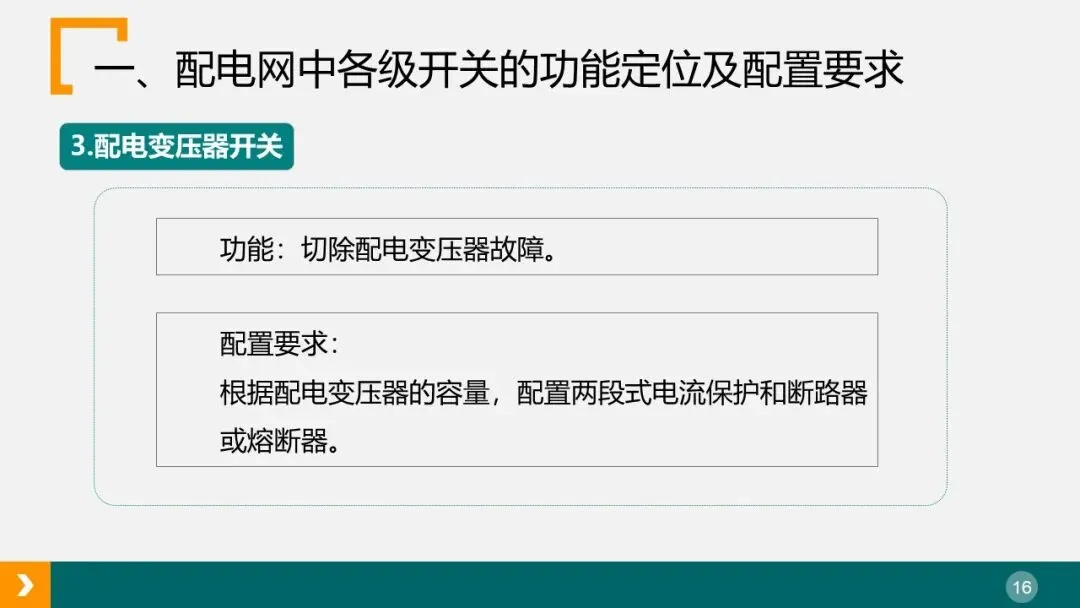

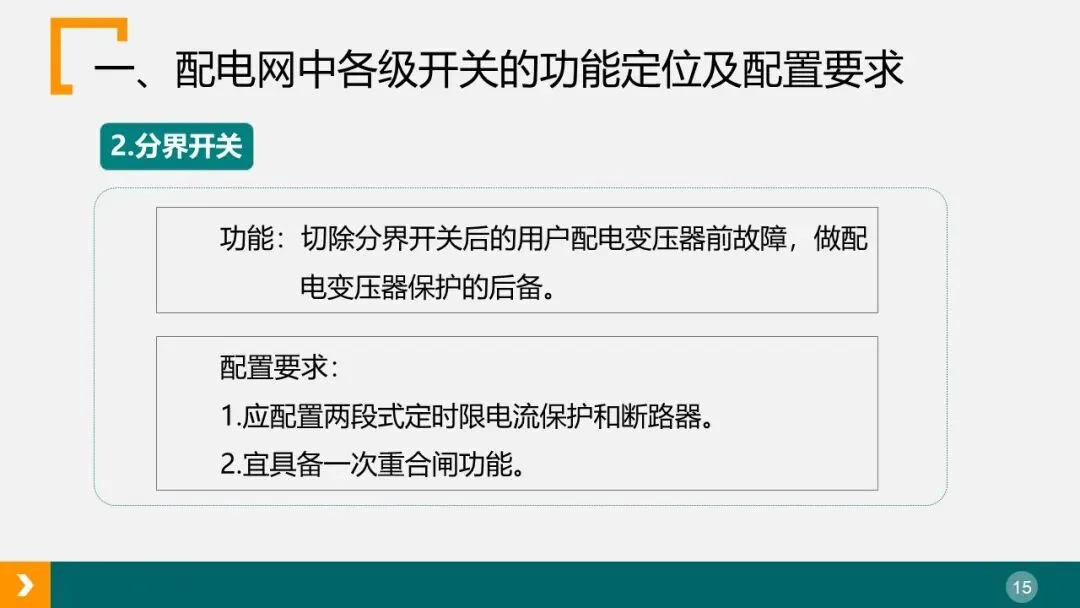

配电变压器2内部故障时，由于分界开关DL2与配电变压器DL3保护范围有重叠，因此DL2、DL3可能同时动作，导致配电变压器1停电，扩大了停电范围。因此，我们要求分界开关配置一次重合闸，主要是弥补这种配合上的不足。DL2、DL3同时跳闸后，DL2重合一次，即可恢复非故障区域的供电。
