电气图：用电气图形符号绘制的工程图，是电气工程领域中提供信息的最主要方式，提供的信息内容可以是功能、位置、设备制造及接线等。
电气图的命名：根据其所表达信息的类型和表达方式确定，包括系统图与框图、电路图、接线图与接线表、功能表图、逻辑图、位置图等。

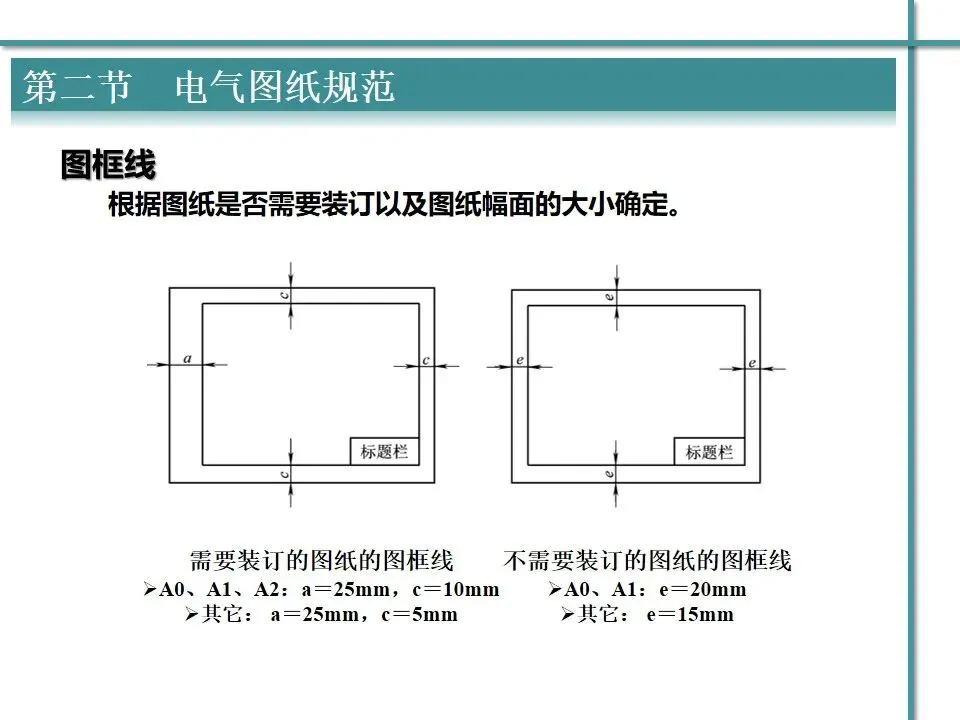

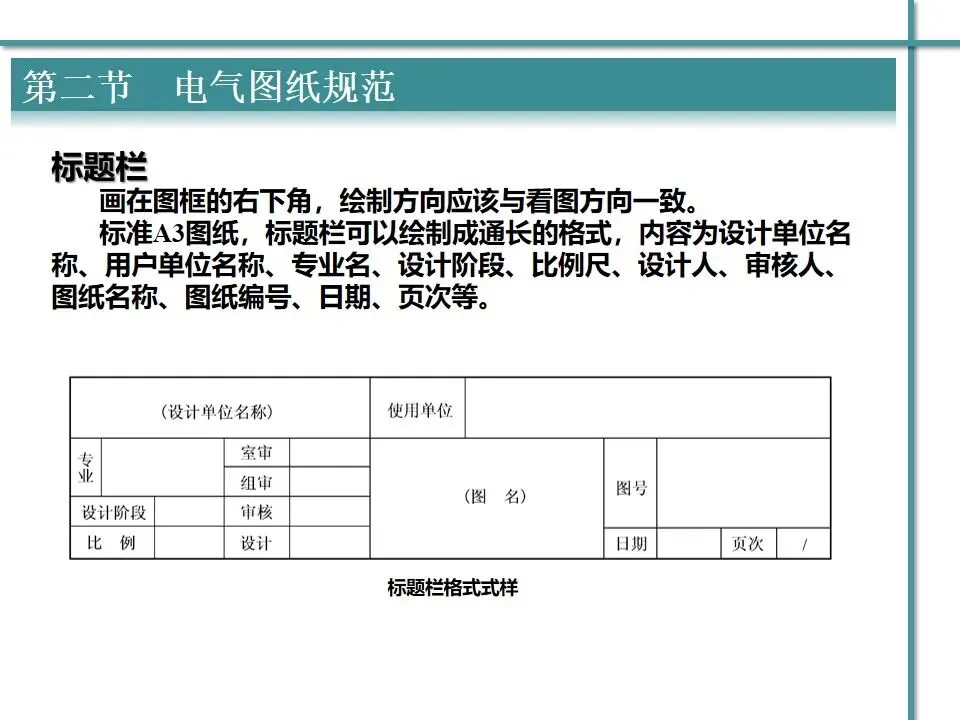

电气控制系统图：根据国家电气制图标准规定的图形符号、文字符号以及规定的画法，用工程图的形式，将电气设备及电气元件按照一定的控制要求连接，表达设备电气控制系统的组成结构、工作原理及安装、调试、维修等技术要求等。
电气控制系统图内容及类型：
电路图（电气原理图）
电气接线图
电器元件布置图
电气原理图的构成

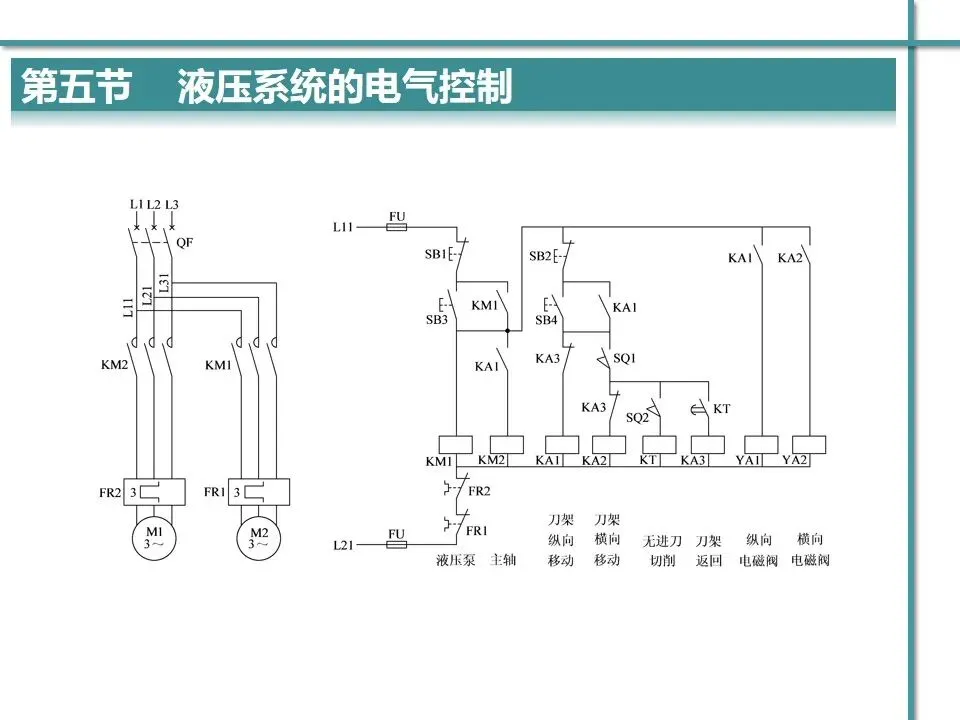

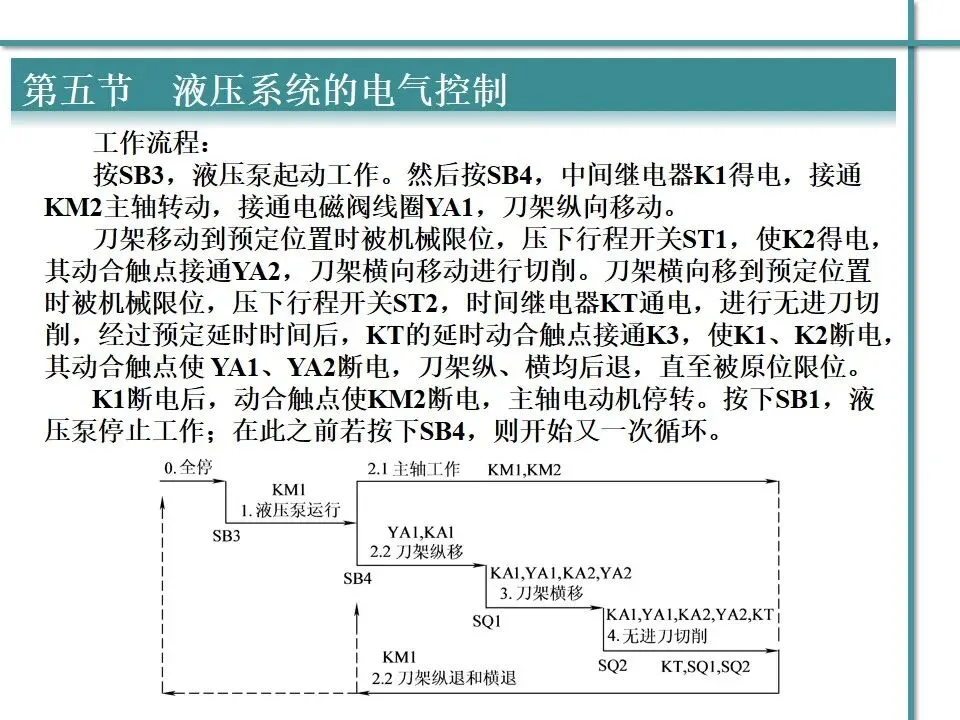

电气原理图根据电气控制系统的工作原理，采用电器元件展开的形式绘制，结构简单，层次分明，它不按电器元件实际布置绘制，而是根据电器元件在电路中所起的作用画在不同的部位上。用于分析研究系统的组成和工作原理，为寻找电气故障提供帮助，同时也是编制电气接线图的依据。

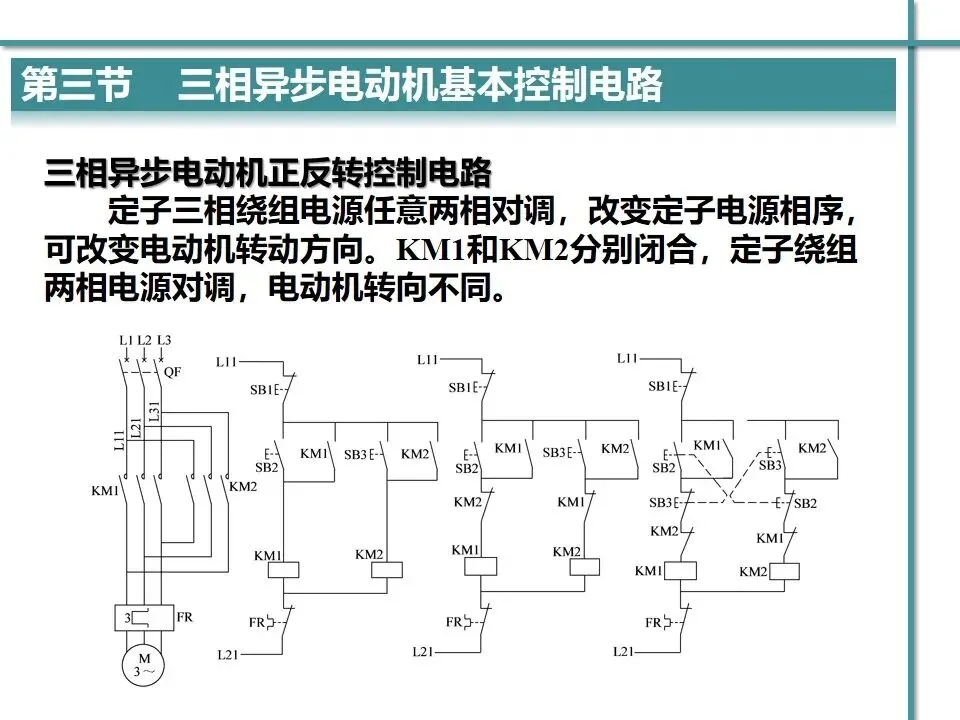

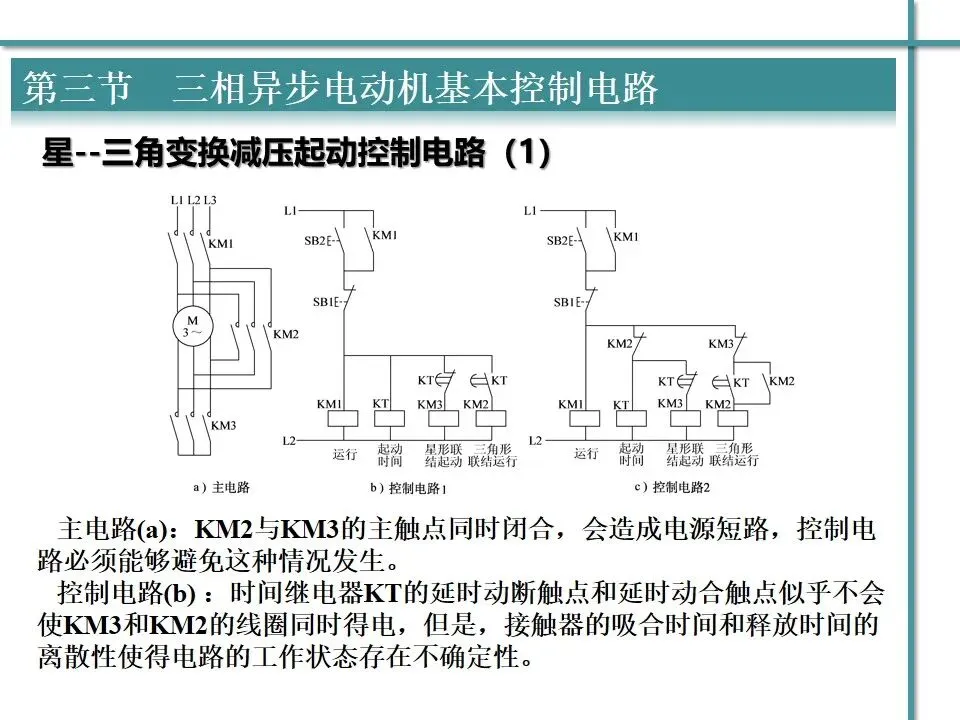

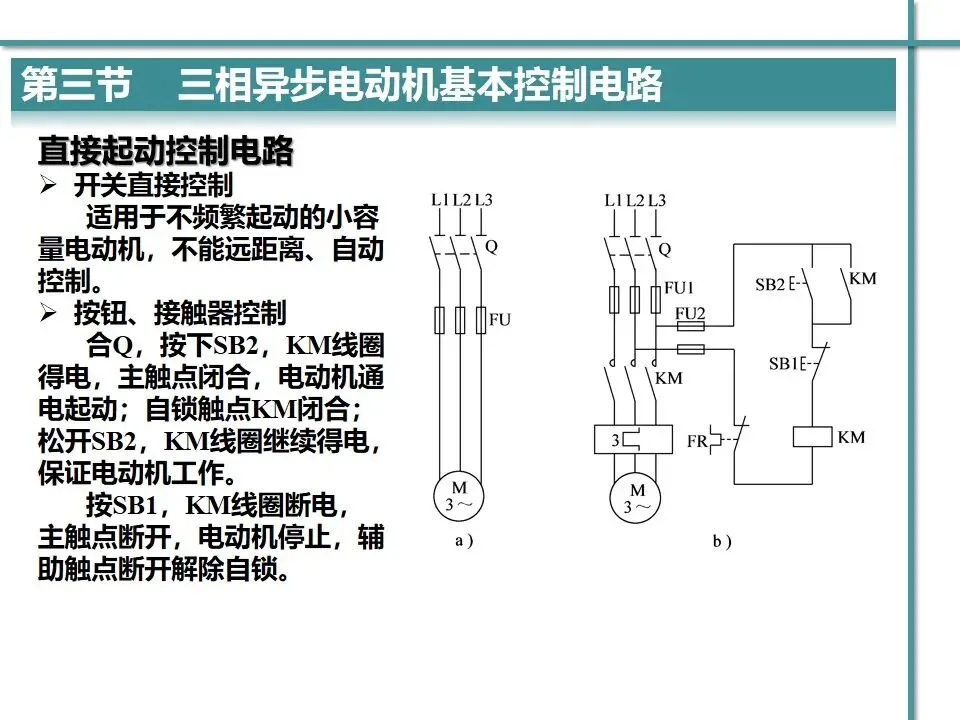

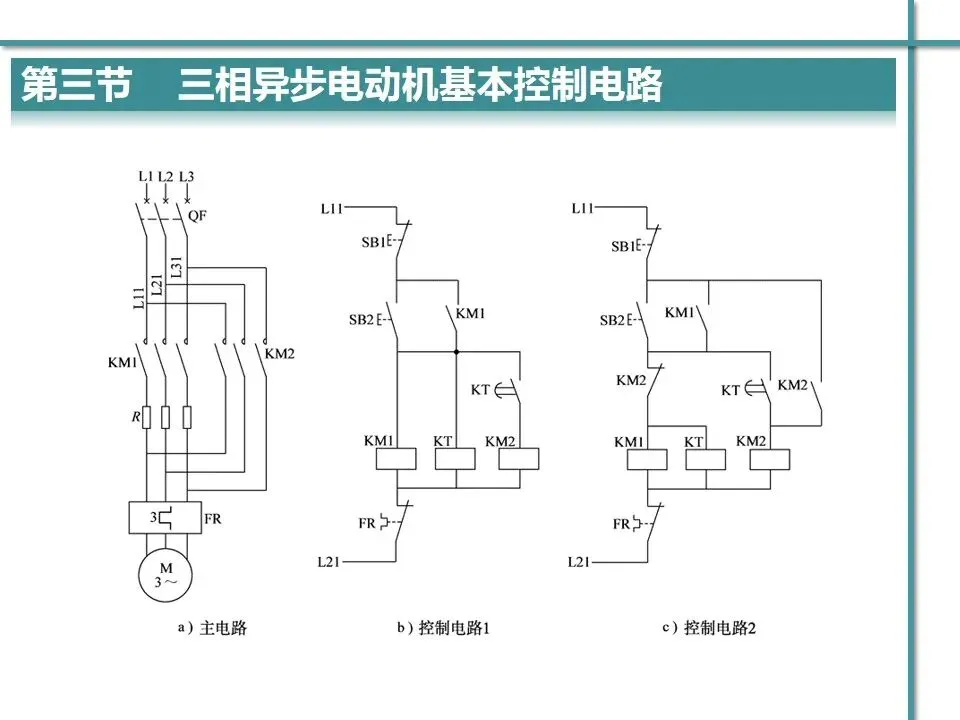

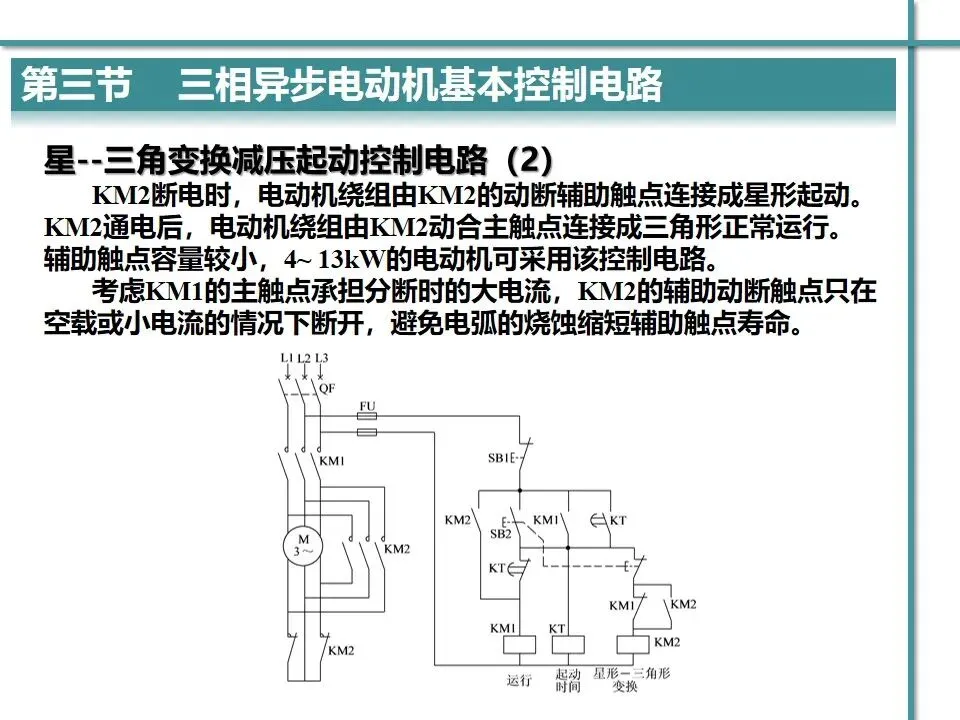

其中主电路是设备的驱动电路，包括从电源到用电设备的电路，是强电流通过的部分。

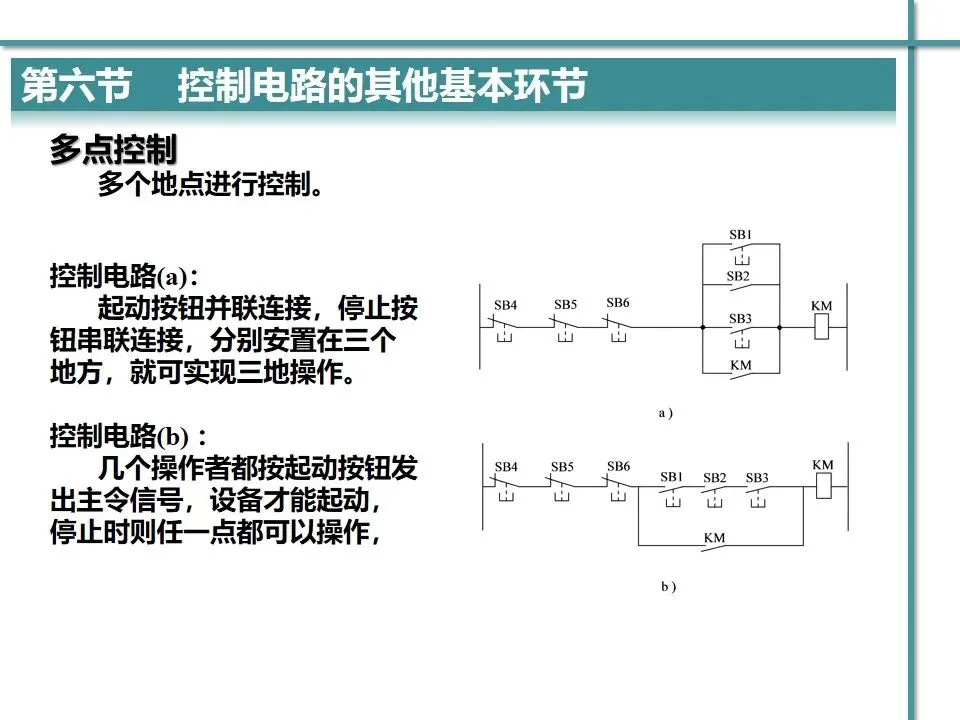

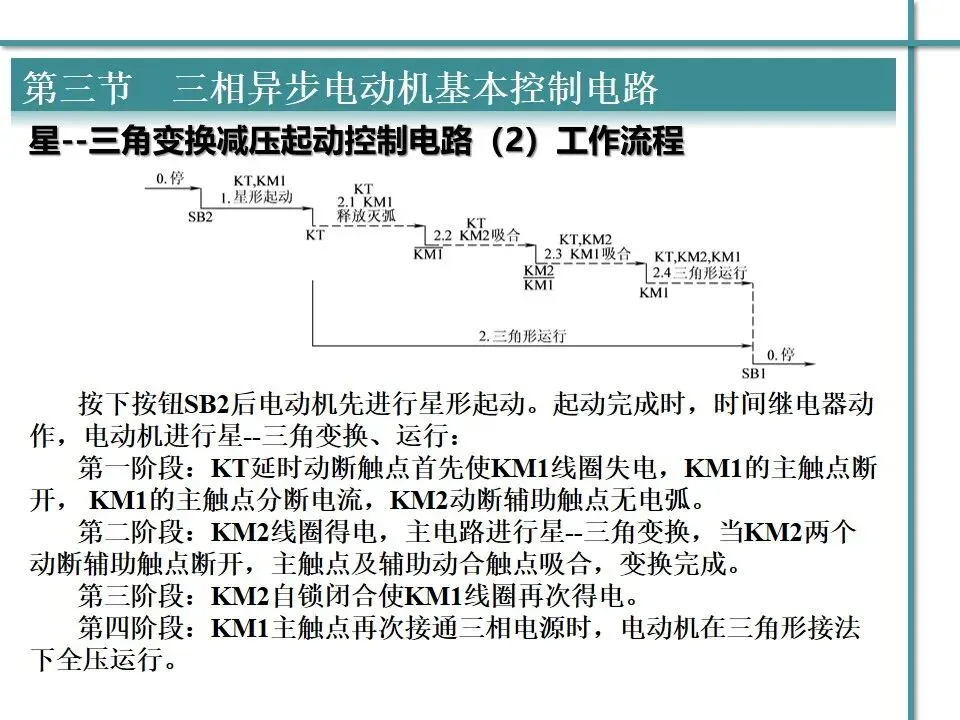

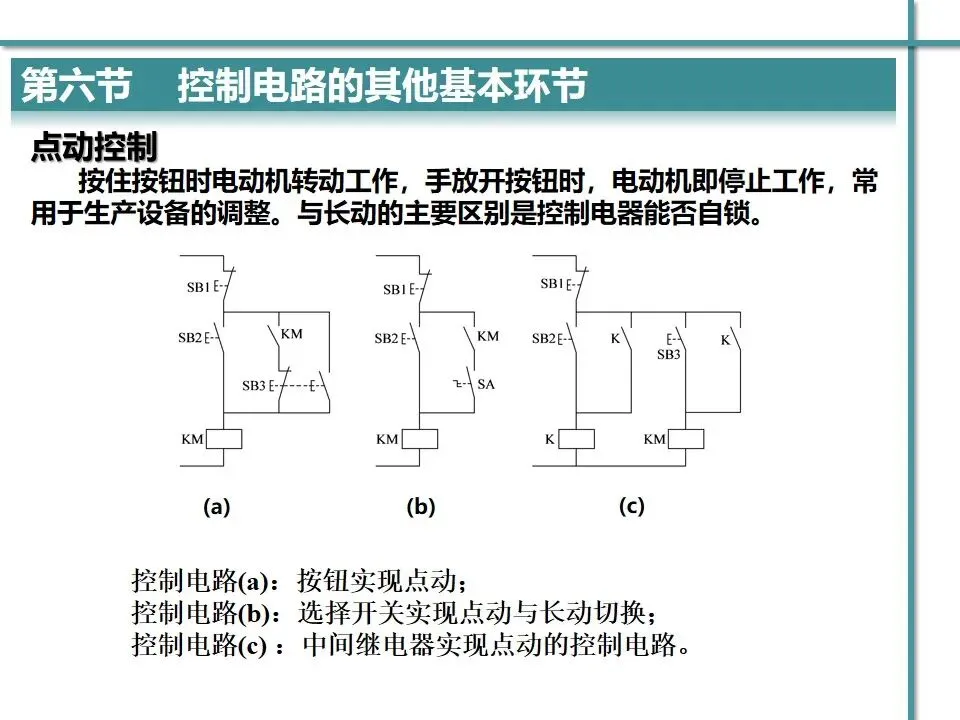

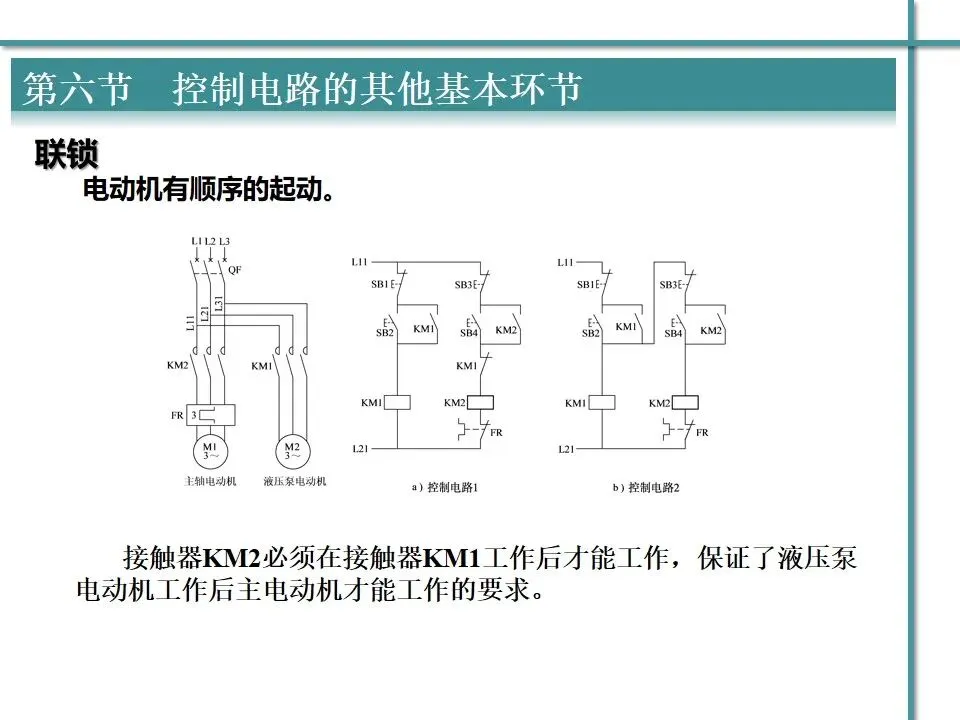

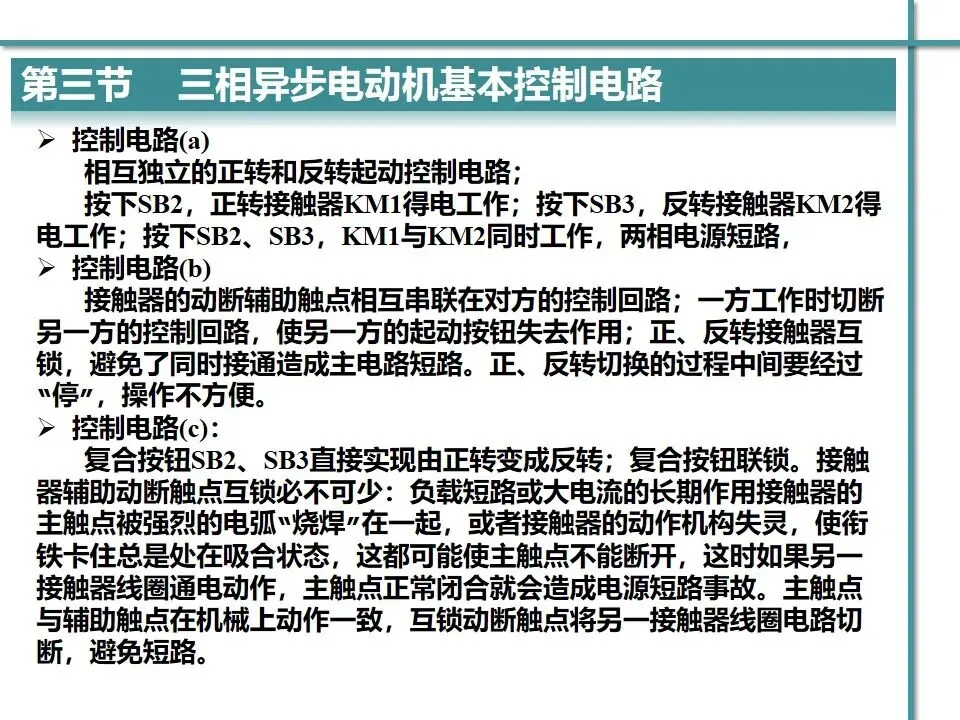

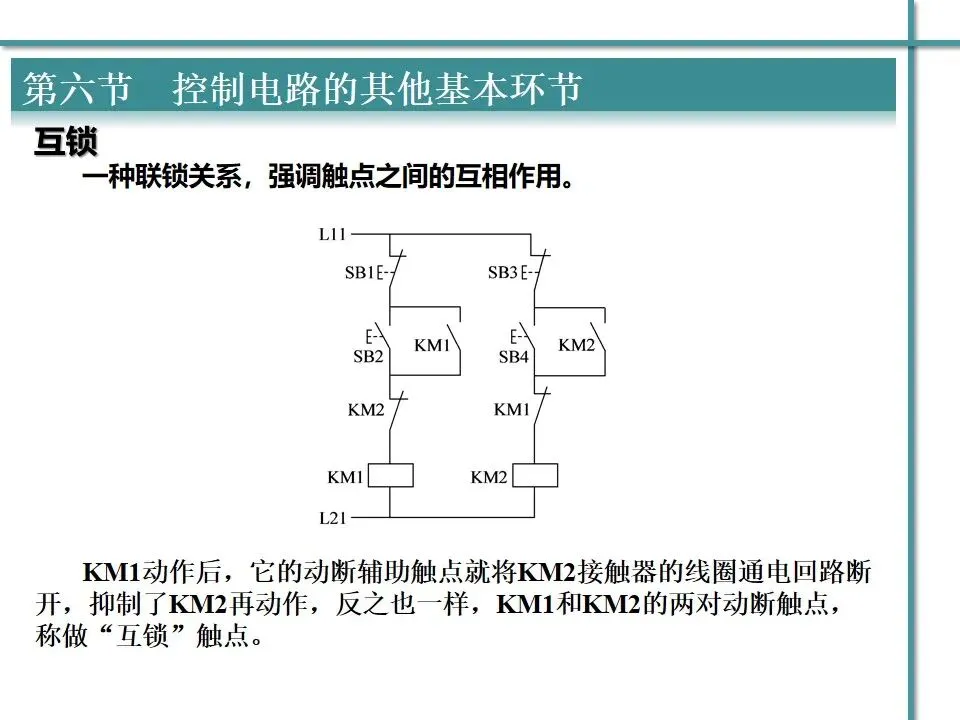

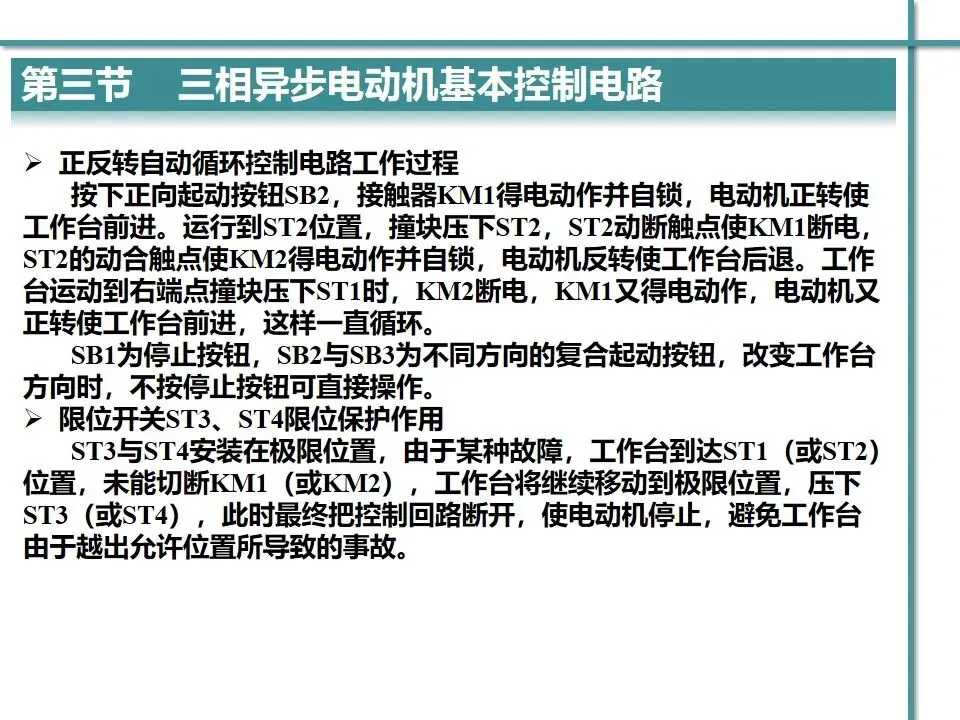

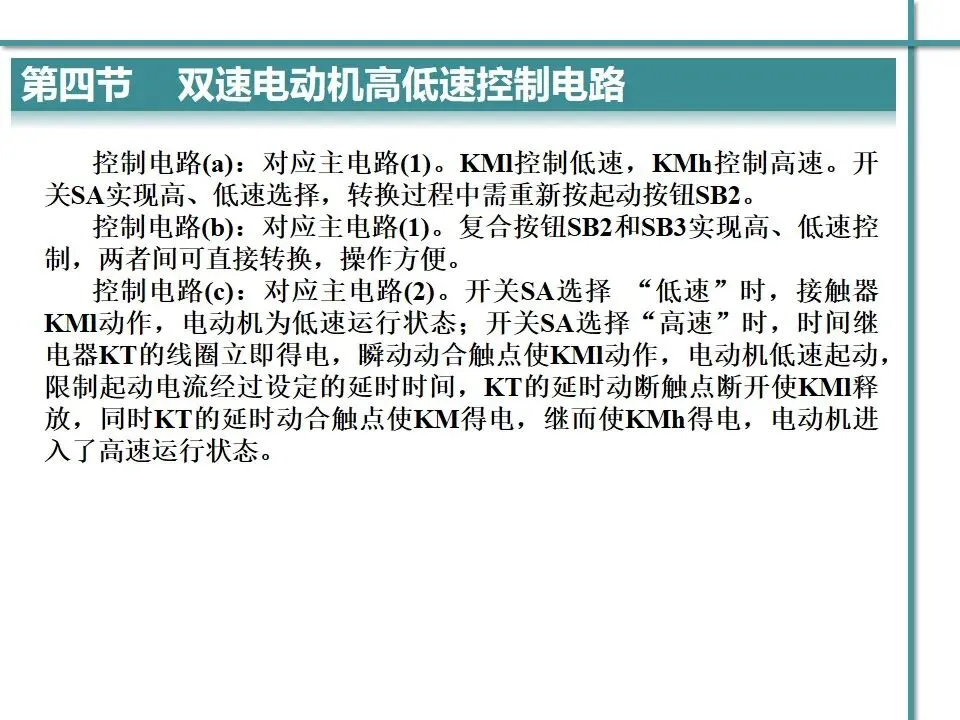

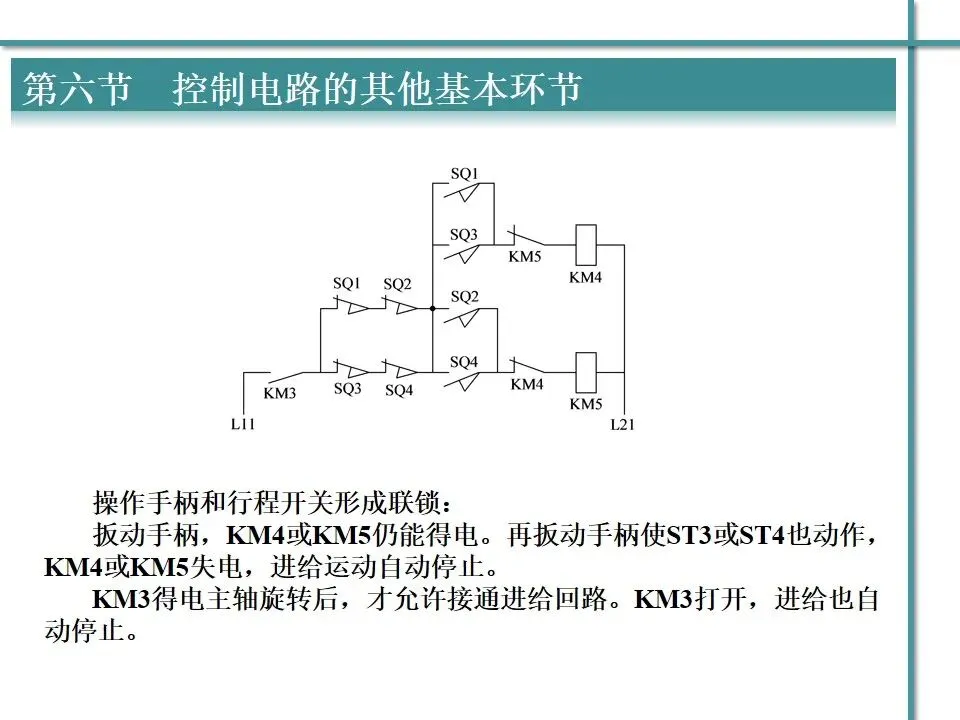

控制电路由按钮、接触器和继电器的线圈、各种电器的常开、常闭触点等组合构成的控制逻辑电路，实现所需要的控制功能，是弱电流通过的部分。

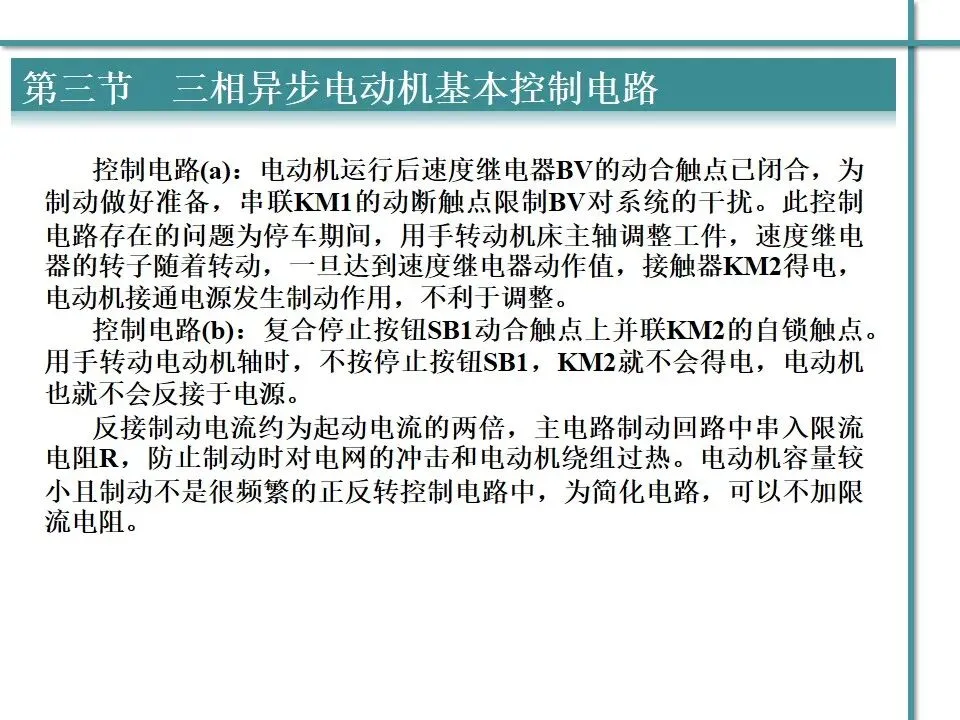

另外还有信号指示电路、保护电路。

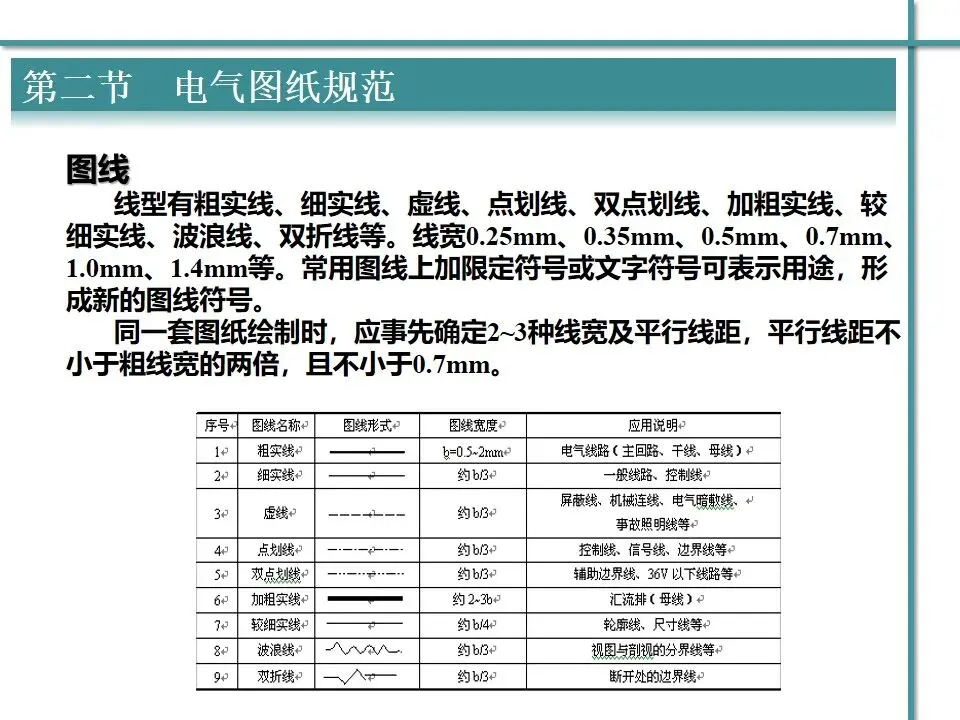

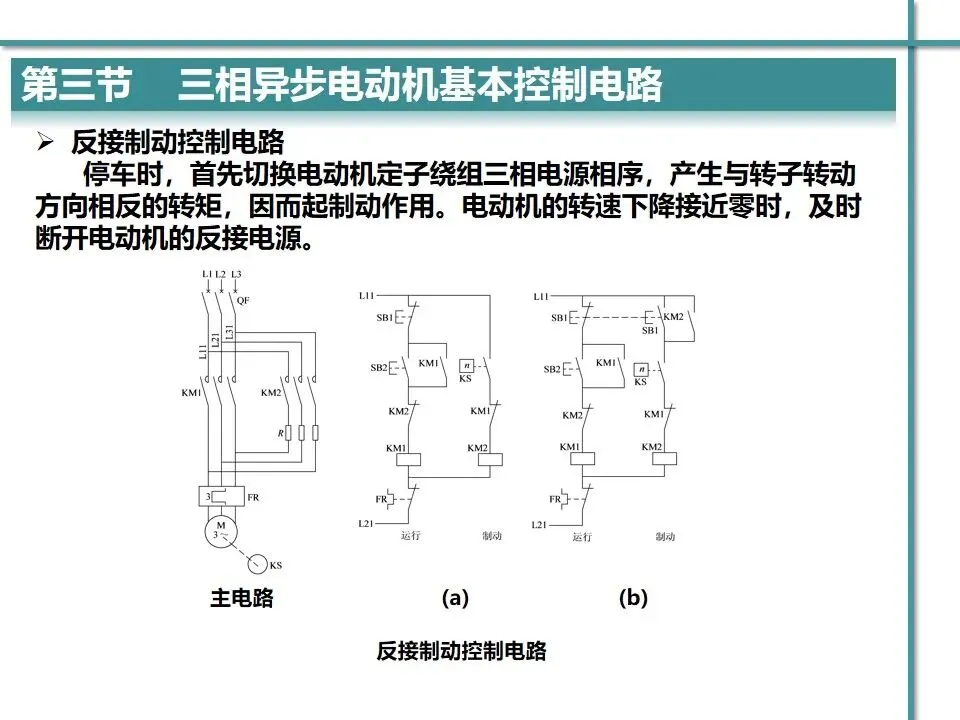

主电路用粗实线，控制电路和辅助的信号指示及保护电路用细实线。
电气原理图的布局

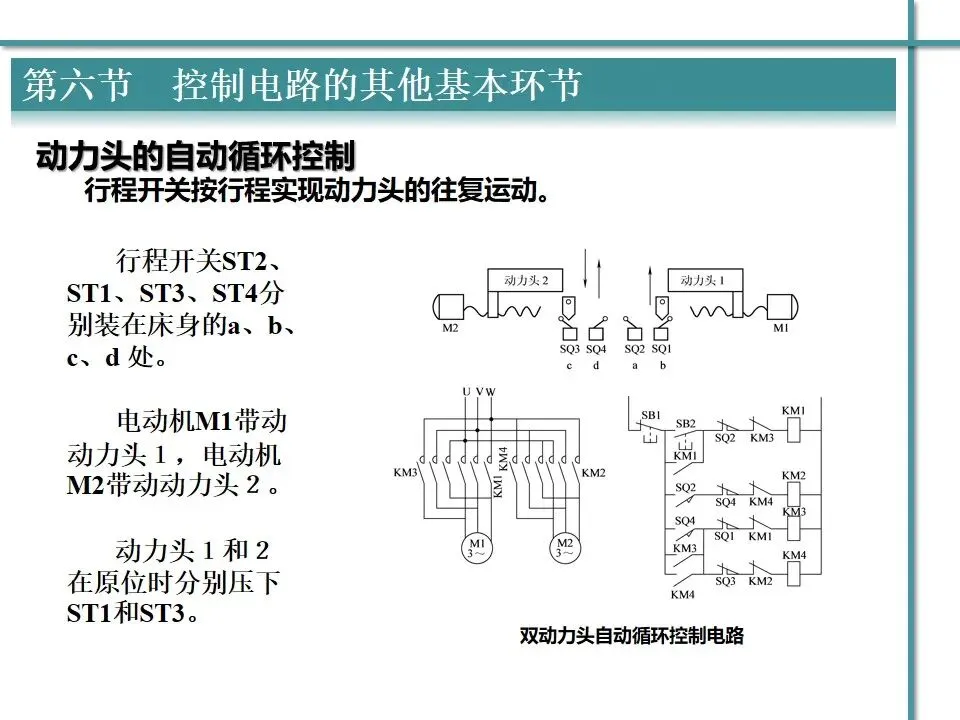

布局1：电源线垂直画，其他电路水平画，控制电路中的耗能元件（如接触器的线圈）画在电路的最右端。
布局2：电源线水平画，其他电路垂直画，控制电路的耗能元件画在电路的最下端。

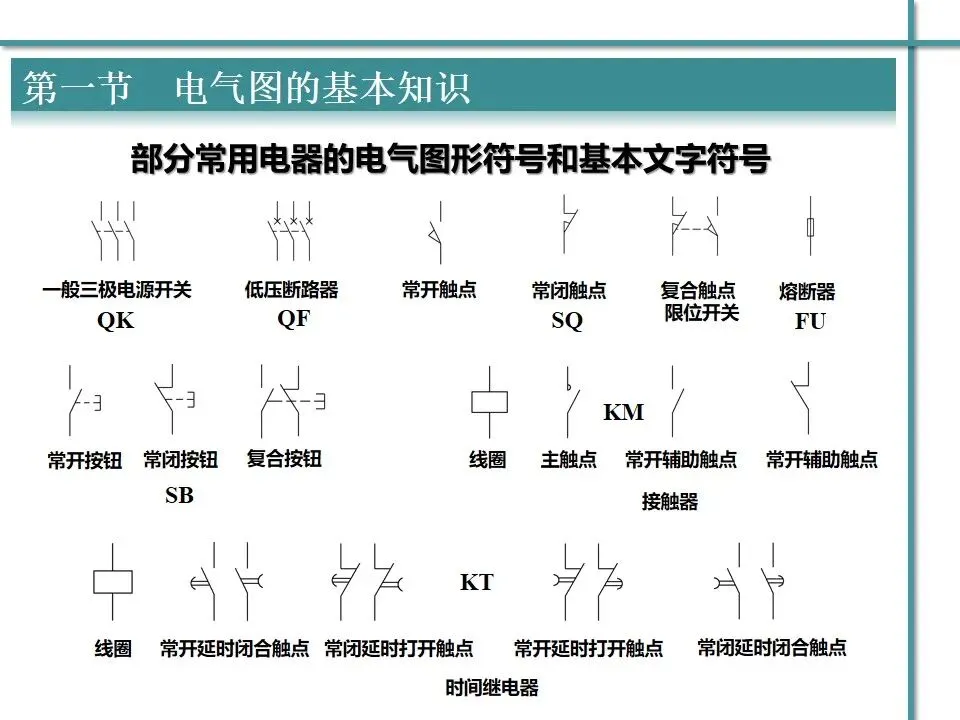

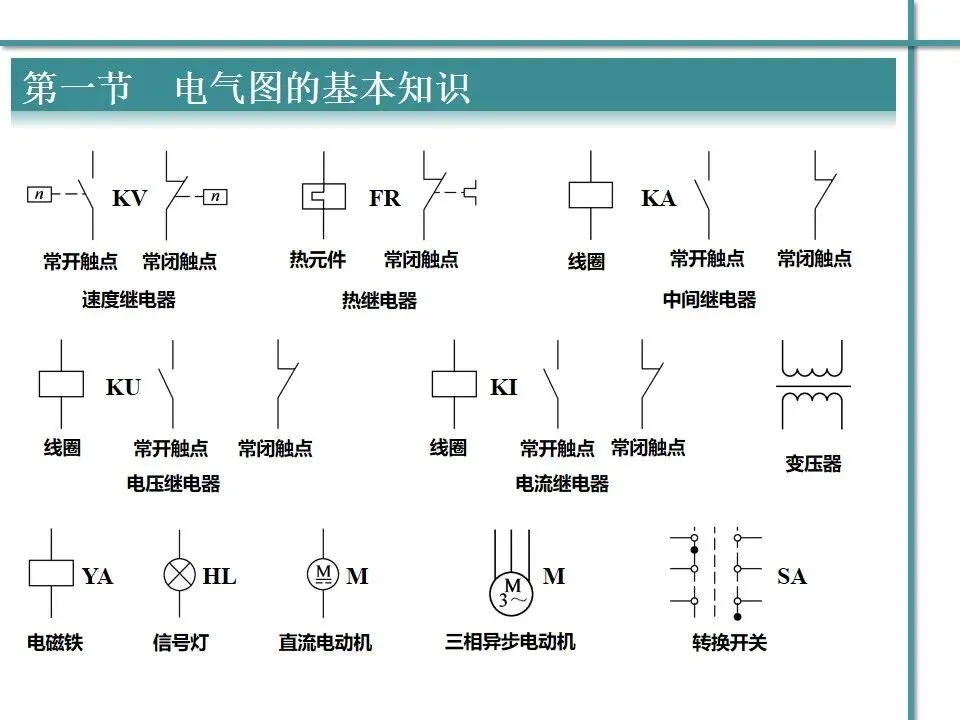

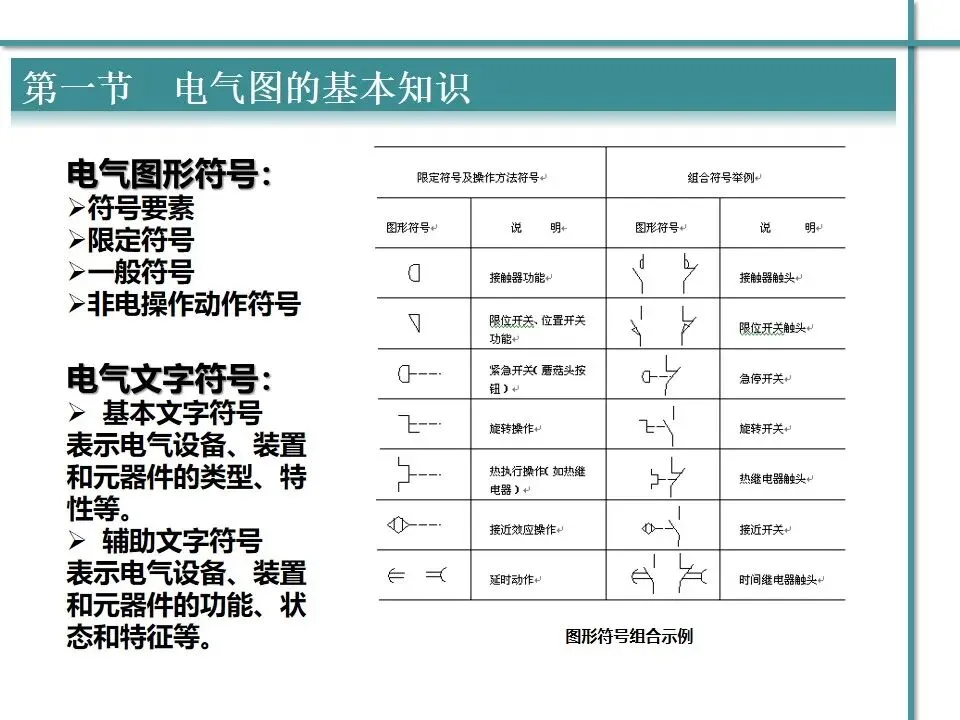

电器元件不画出实际的外形图，采用电气图形符号和文字符号表示。同一电器的各个部件可画在不同的地方，用相同的文字符号标注。多个同一种类的电器元件，可在文字符号后加上数字序号加以区分。
电器元件的可动部分以非激励或不工作的状态和位置的形式表示。
