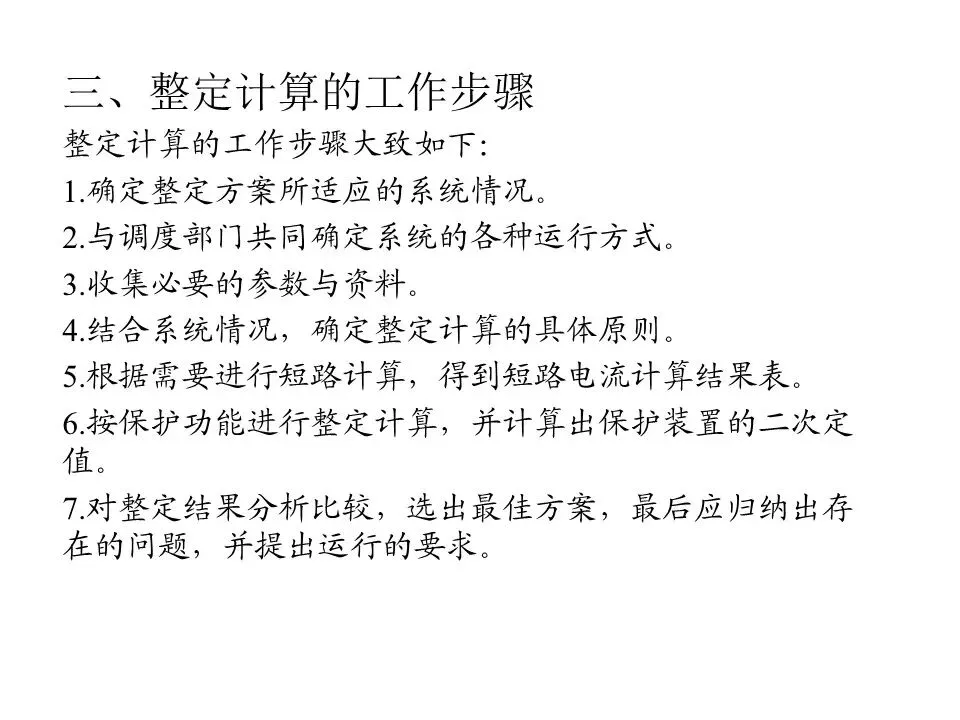

三、整定计算的工作步骤
整定计算的工作步骤大致如下：
1.确定整定方案所适应的系统情况。
2.与调度部门共同确定系统的各种运行方式。
3.收集必要的参数与资料。
4.结合系统情况，确定整定计算的具体原则。
5.根据需要进行短路计算，得到短路电流计算结果表。
6.按保护功能进行整定计算，并计算出保护装置的二次定值。
7.对整定结果分析比较，选出最佳方案，最后应归纳出存在的问题，并提出运行的要求。

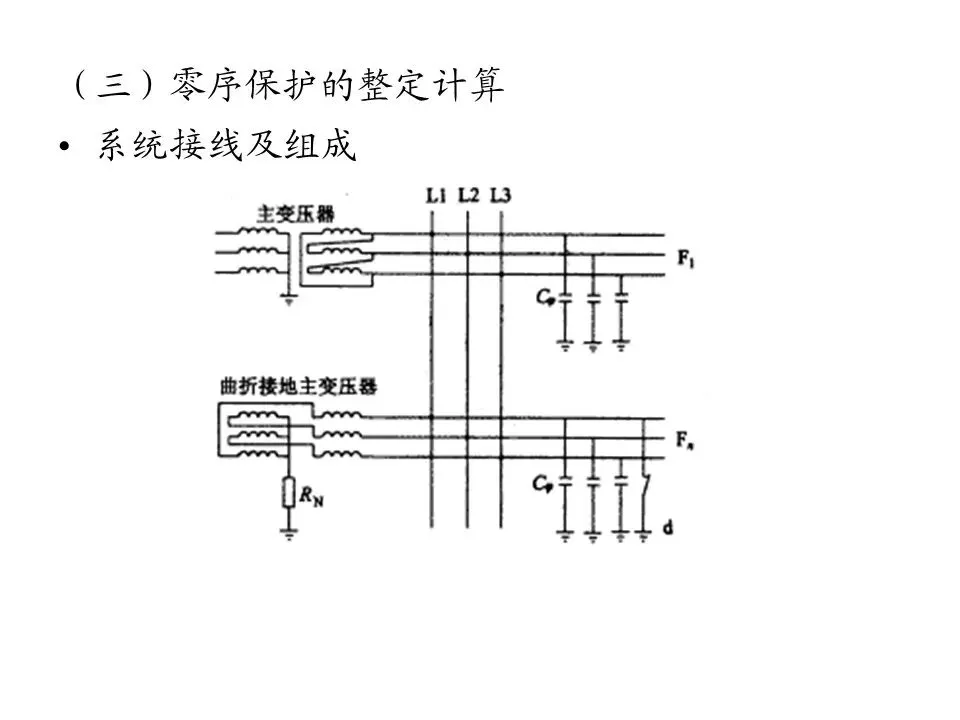

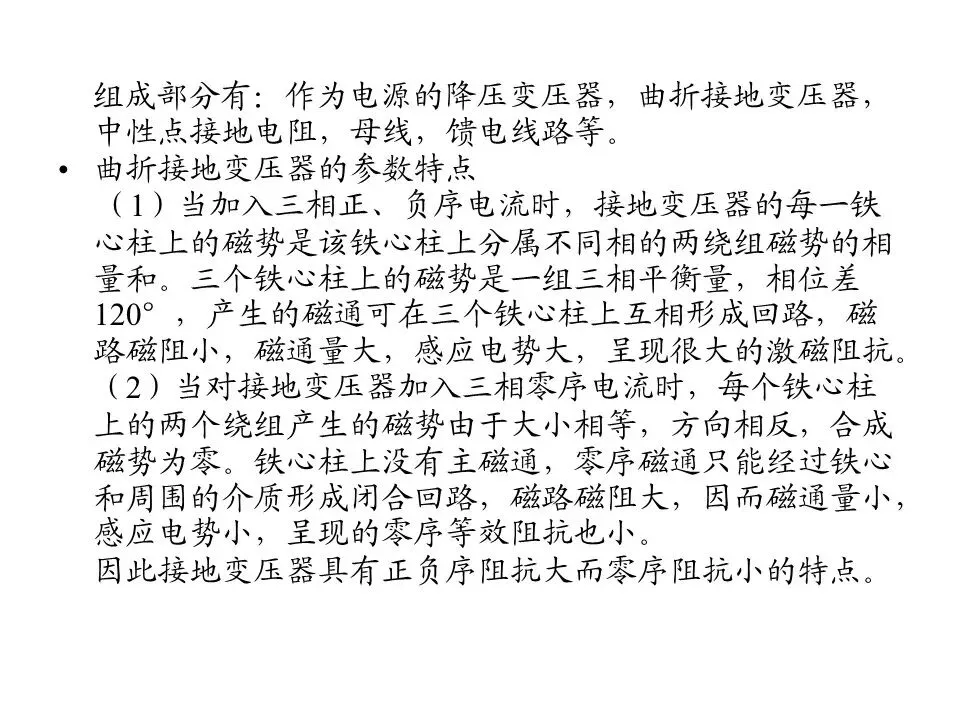

组成部分有：作为电源的降压变压器，曲折接地变压器，中性点接地电阻，母线，馈电线路等。
曲折接地变压器的参数特点
（1）当加入三相正、负序电流时，接地变压器的每一铁心柱上的磁势是该铁心柱上分属不同相的两绕组磁势的相量和。三个铁心柱上的磁势是一组三相平衡量，相位差120°，产生的磁通可在三个铁心柱上互相形成回路，磁路磁阻小，磁通量大，感应电势大，呈现很大的激磁阻抗。
（2）当对接地变压器加入三相零序电流时，每个铁心柱上的两个绕组产生的磁势由于大小相等，方向相反，合成磁势为零。铁心柱上没有主磁通，零序磁通只能经过铁心和周围的介质形成闭合回路，磁路磁阻大，因而磁通量小，感应电势小，呈现的零序等效阻抗也小。
因此接地变压器具有正负序阻抗大而零序阻抗小的特点。

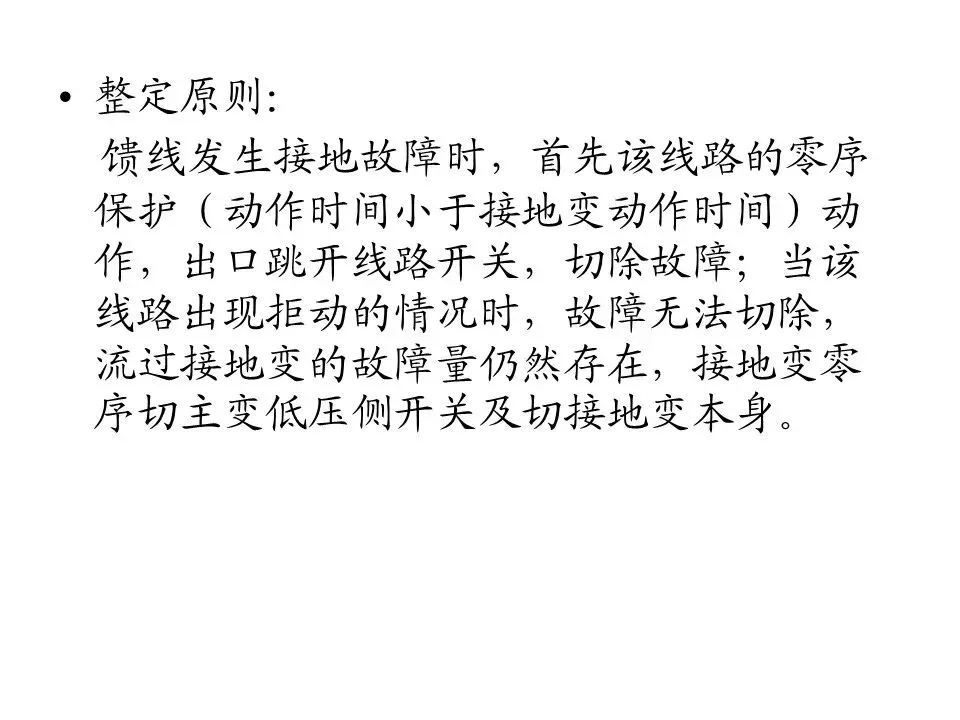

整定原则：
馈线发生接地故障时，首先该线路的零序保护（动作时间小于接地变动作时间）动作，出口跳开线路开关，切除故障；当该线路出现拒动的情况时，故障无法切除，流过接地变的故障量仍然存在，接地变零序切主变低压侧开关及切接地变本身。

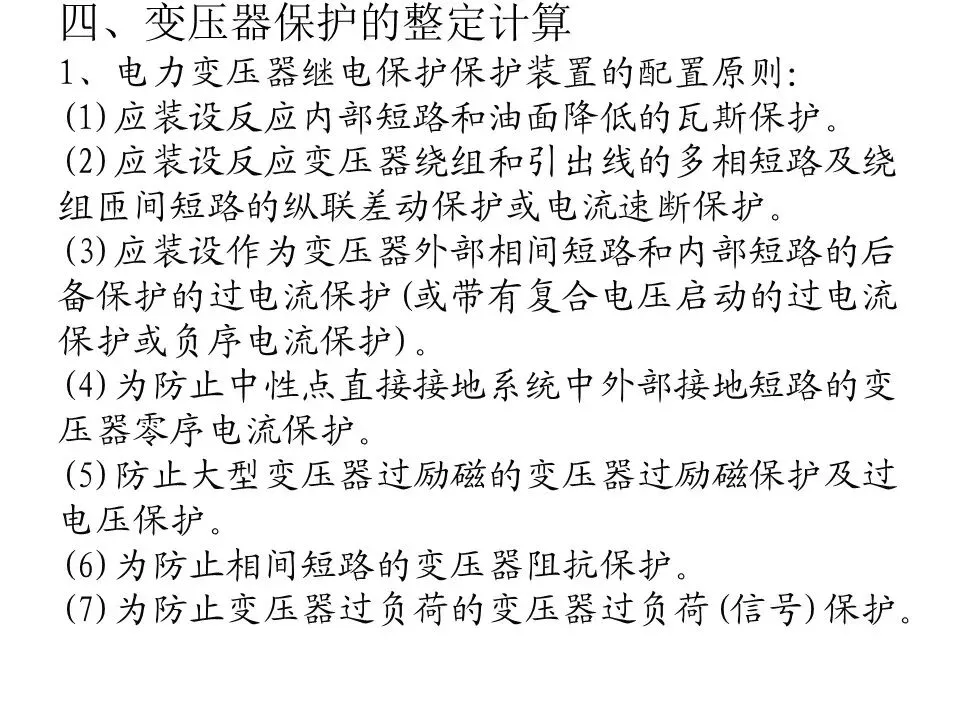

四、变压器保护的整定计算
1、电力变压器继电保护保护装置的配置原则：

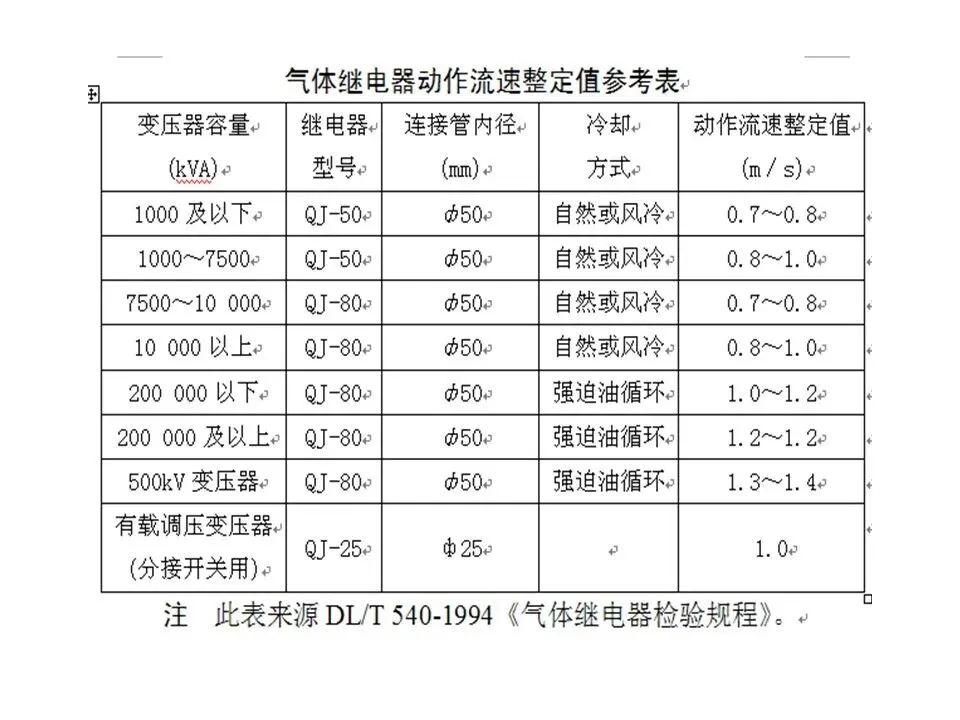

(1)应装设反应内部短路和油面降低的瓦斯保护。
(2)应装设反应变压器绕组和引出线的多相短路及绕组匝间短路的纵联差动保护或电流速断保护。

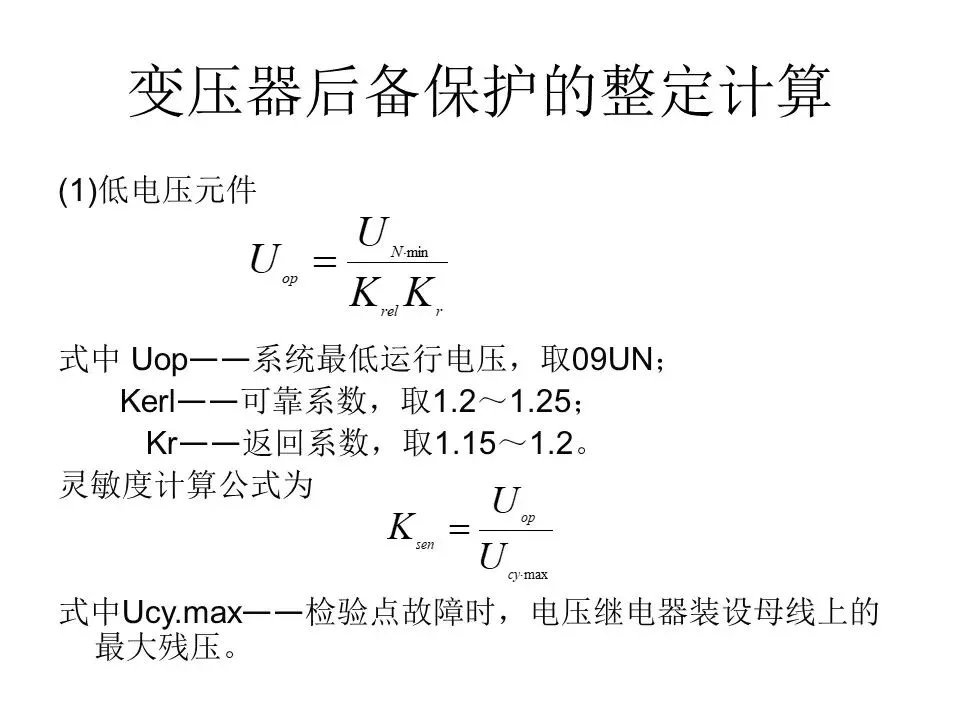

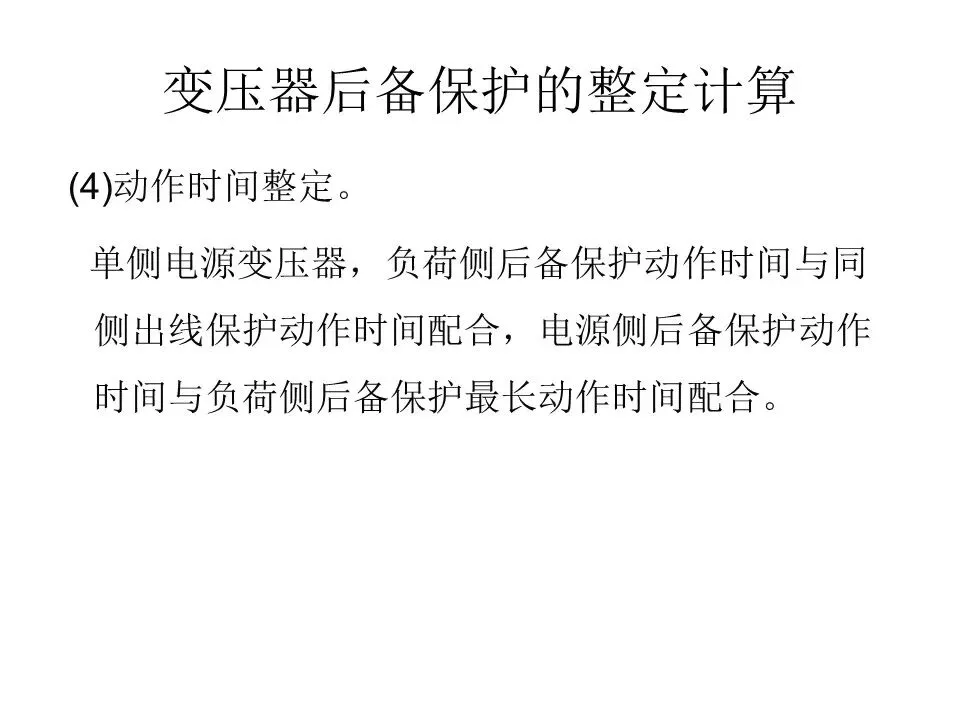

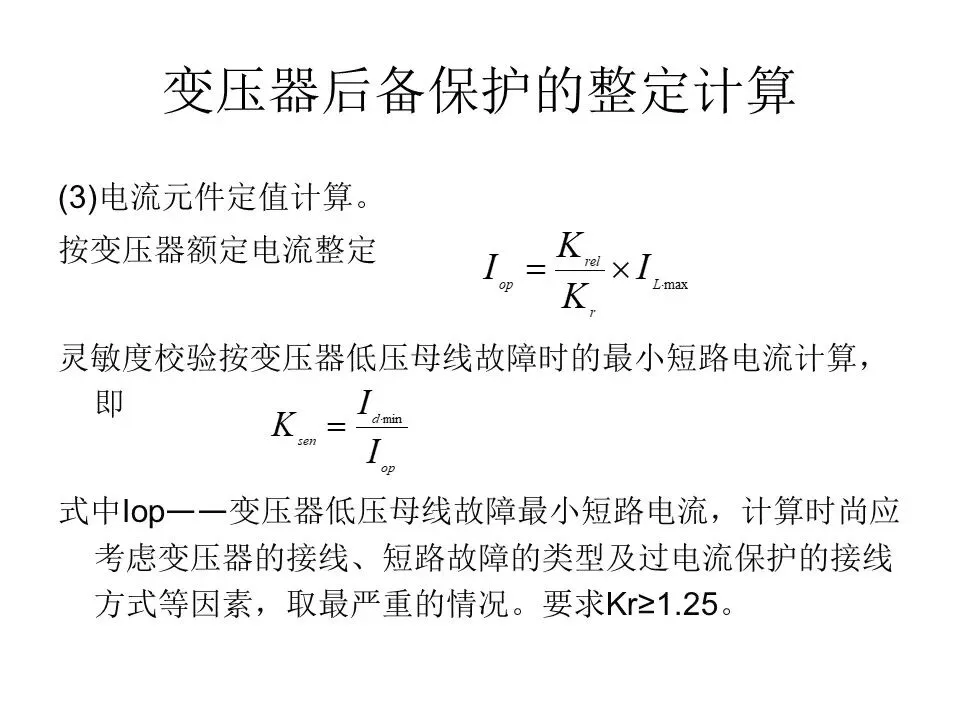

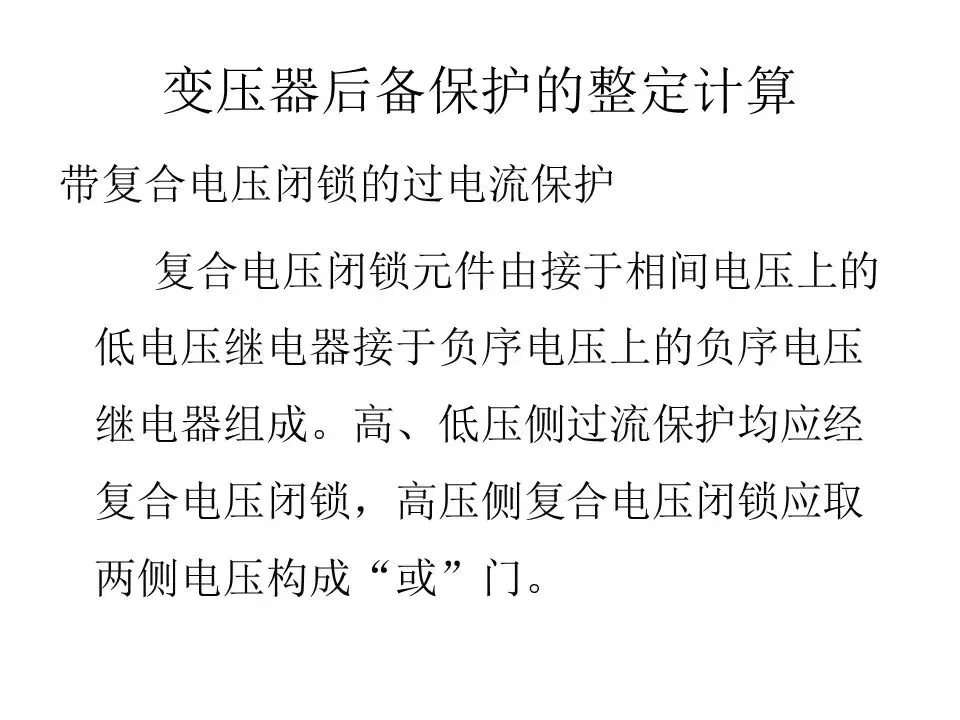

(3)应装设作为变压器外部相间短路和内部短路的后备保护的过电流保护(或带有复合电压启动的过电流保护或负序电流保护)。
(4)为防止中性点直接接地系统中外部接地短路的变压器零序电流保护。
(5)防止大型变压器过励磁的变压器过励磁保护及过电压保护。
(6)为防止相间短路的变压器阻抗保护。

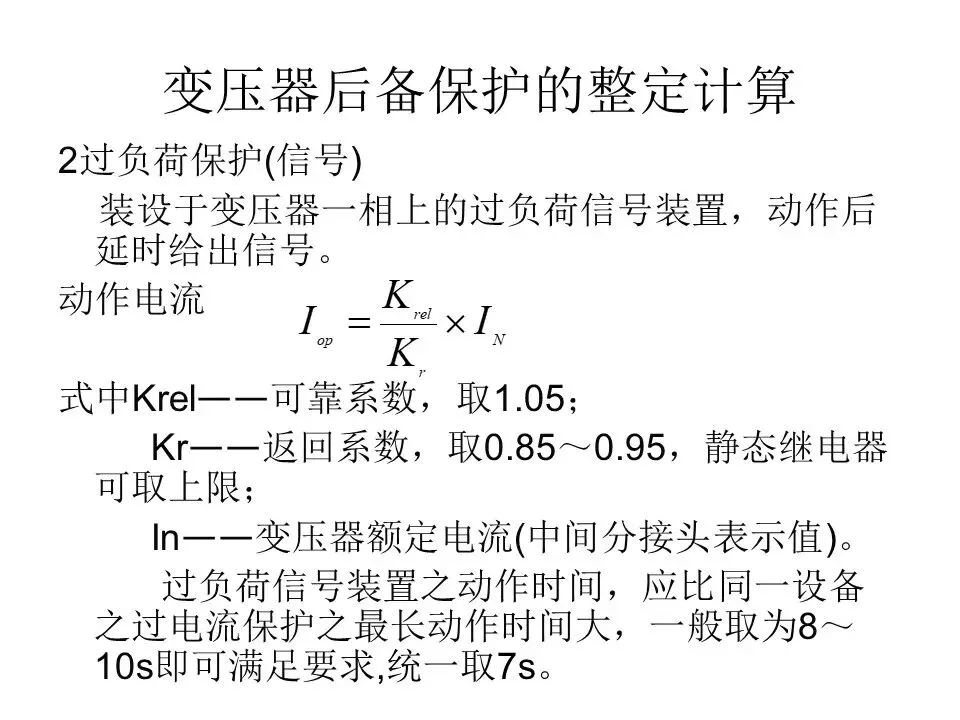

(7)为防止变压器过负荷的变压器过负荷(信号)保护。
