从 PPT 到良率之巅:ICP-MS 如何成为半导体制造的“终极痕量审计师”

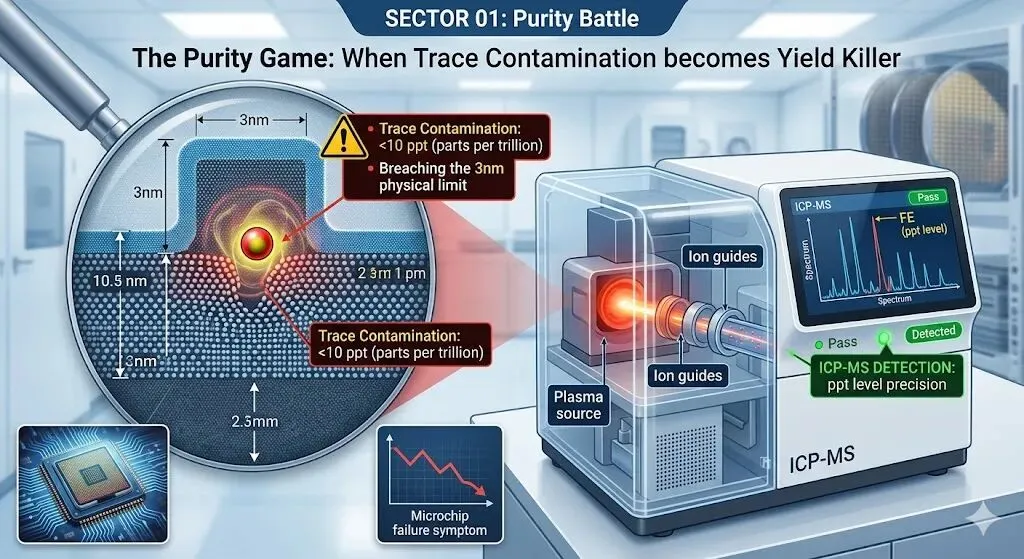

在半导体制造中，如果说 XRD 负责“结构”，AFM 负责“平整”，那么ICP-MS（Inductively Coupled Plasma Mass Spectrometry）负责的就是最苛刻的“纯度”。 随着制程节点向 3nm 及以下演进，芯片对金属污染的容忍度已降至物理极限。一个比尘埃还小的金属离子，如果在清洗或蚀刻步骤中残留在晶圆表面，就可能导致： 漏电流增加：金属离子进入栅氧化层。 载流子寿命缩短：形成深能级缺陷。 可靠性失效：诱发器件长期运行中的电迁移。 此时，普通的分析手段已显得“色盲”，唯有能检测出ppt（万亿分之一）级浓度的 ICP-MS，才能在万亿个分子中揪出那个致命的金属原子。

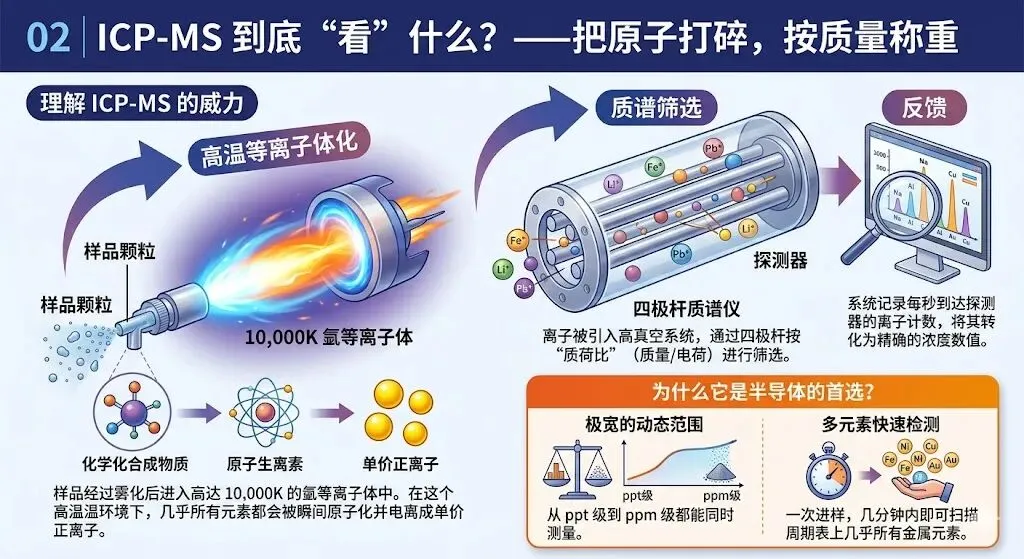

理解 ICP-MS 的威力，只需记住它的核心逻辑：高温等离子体化 + 质谱筛选。 等离子体（ICP）：样品经过雾化后进入高达 10,000K 的氩等离子体中。在这个高温环境下，几乎所有元素都会被瞬间原子化并电离成单价正离子。 四极杆质谱（MS）：离子被引入高真空系统，通过四极杆按“质荷比”（质量/电荷）进行筛选。 反馈：系统记录每秒到达探测器的离子计数，将其转化为精确的浓度数值。 为什么它是半导体的首选？ 极宽的动态范围：从 ppt 级到 ppm 级都能同时测量。 多元素快速检测：一次进样，几分钟内即可扫描周期表上几乎所有金属元素。

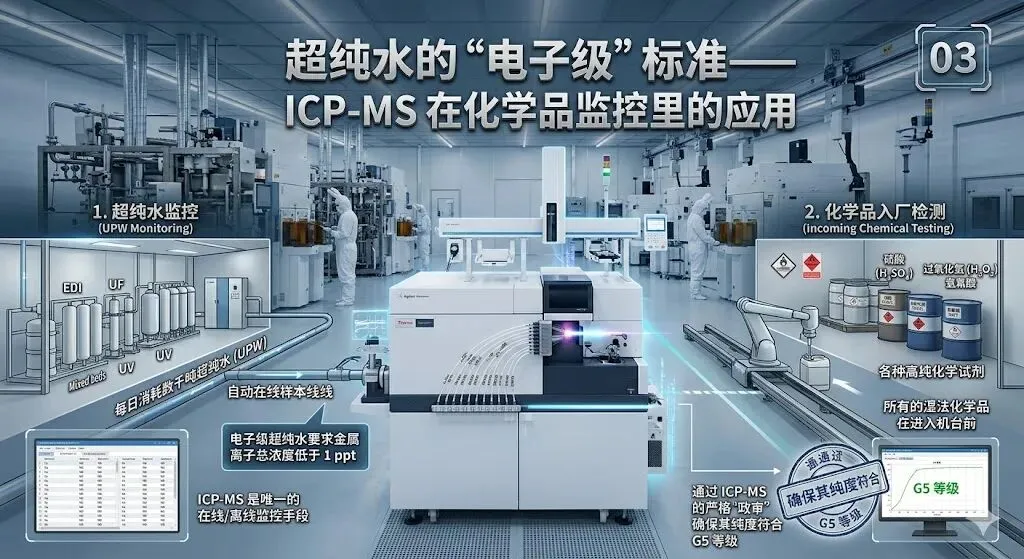

在 Fab 厂（晶圆厂）内，每天要消耗数千吨超纯水（UPW）和各种高纯化学试剂（如硫酸、过氧化氢、氢氟酸）。 超纯水监控：电子级超纯水要求金属离子总浓度低于 1 ppt。ICP-MS 是唯一的在线/离线监控手段。 化学品入厂检测：所有的湿法化学品在进入机台前，必须通过 ICP-MS 的严格“政审”，确保其纯度符合 G5 等级。

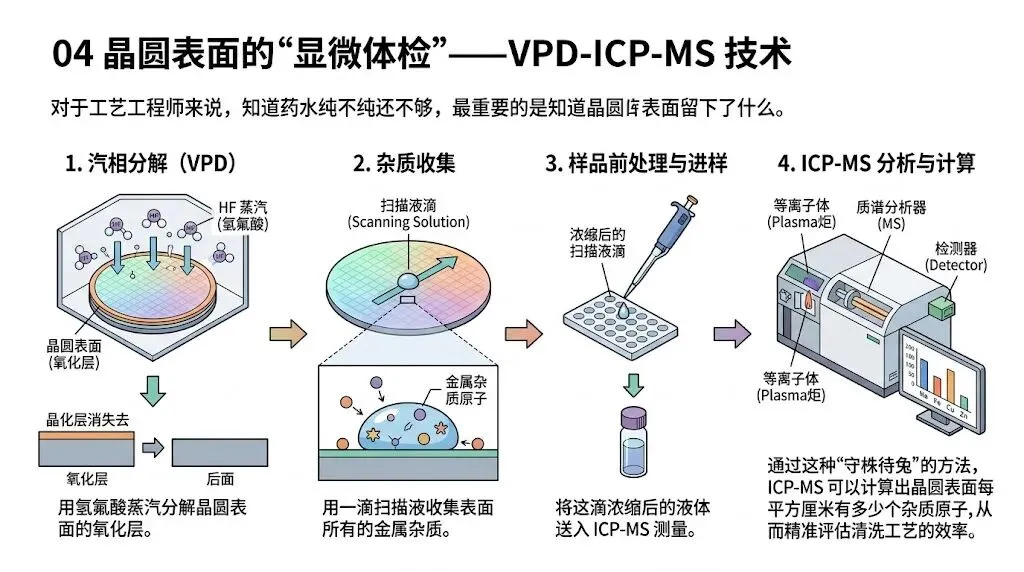

对于工艺工程师来说，知道药水纯不纯还不够，最重要的是知道晶圆表面留下了什么。VPD（Vapor Phase Decomposition，汽相分解）技术常与 ICP-MS 配合使用： 用氢氟酸蒸汽分解晶圆表面的氧化层。 用一滴扫描液（Scanning Solution）收集表面所有的金属杂质。 将这滴浓缩后的液体送入 ICP-MS 测量。 通过这种“守株待兔”的方法，ICP-MS 可以计算出晶圆表面每平方厘米有多少个杂质原子，从而精准评估清洗工艺的效率。

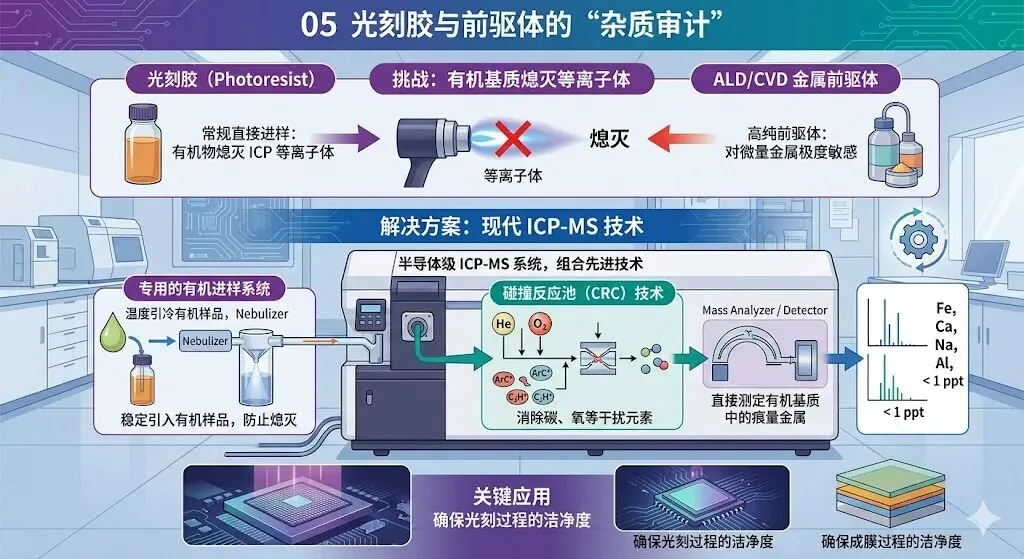

光刻胶（Photoresist）和 ALD/CVD 的金属前驱体是高度敏感的材料。由于这些物质通常是有机基质，传统的直接进样会熄灭等离子体。 现代半导体级 ICP-MS 配备了专用的有机进样系统和碰撞反应池（CRC）技术，能够有效消除碳、氧等干扰元素，直接测定有机基质中的痕量金属，确保光刻和成膜过程的洁净度。

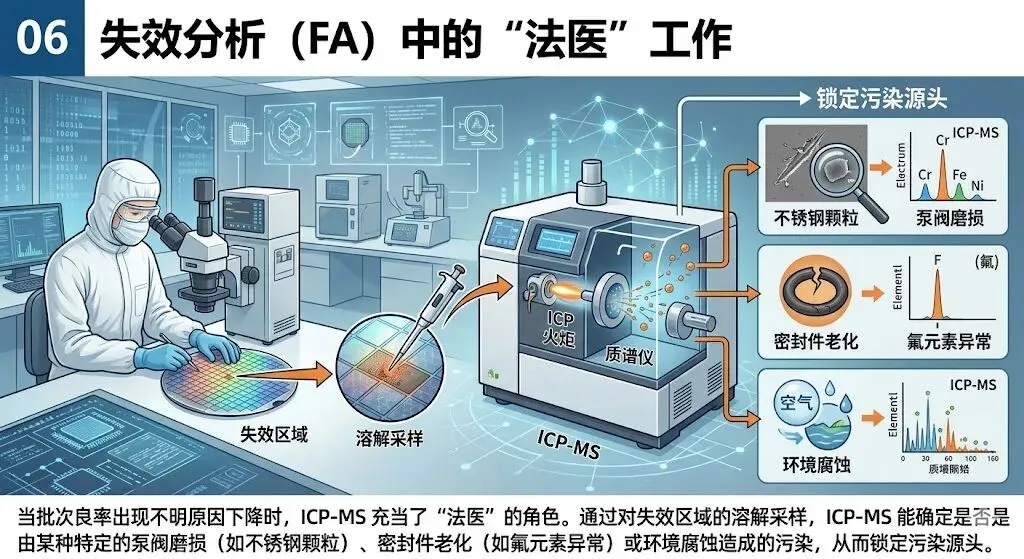

当批次良率出现不明原因下降时，ICP-MS 充当了“法医”的角色。通过对失效区域的溶解采样，ICP-MS 能确定是否是由某种特定的泵阀磨损（如不锈钢颗粒）、密封件老化（如氟元素异常）或环境腐蚀造成的污染，从而锁定污染源头。

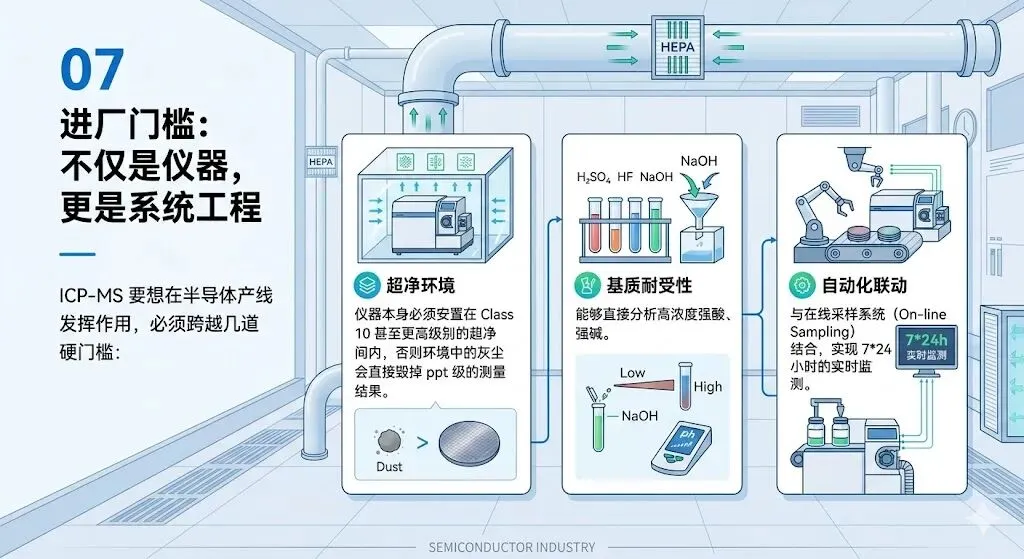

ICP-MS 要想在半导体产线发挥作用，必须跨越几道硬门槛： 超净环境：仪器本身必须安置在 Class 10 甚至更高级别的超净间内，否则环境中的灰尘会直接毁掉 ppt 级的测量结果。 基质耐受性：能够直接分析高浓度强酸、强碱。 自动化联动：与在线采样系统（On-line Sampling）结合，实现 7*24 小时的实时监测。
如果说 XRD 赋予了芯片“强壮的骨骼”，AFM 雕琢了“完美的皮肤”，那么ICP-MS 则守护着半导体最纯净的“灵魂”。 在追逐摩尔定律的道路上，材料的纯度没有终点。ICP-MS 以其无与伦比的灵敏度，将“纳米尺度的化学不确定性”压缩到了极致。 在先进制程的战场上，能测出多少个原子，往往决定了你能走多远。
原创声明：本文综合半导体化学分析资料与个人行业理解整理，转载需授权。 参考资料： Semiconductor Equipment and Materials International (SEMI) Standards. Trace Element Analysis in Semiconductor Materials by ICP-MS. NIST: Standard Reference Materials for Semiconductor Analysis.
01
纯度的博弈：当“痕量污染”成为良率杀手
02
ICP-MS 到底“看”什么？——把原子打碎，按质量称重
03
超纯水的“电子级”标准——ICP-MS 在化学品监控里的应用
04
晶圆表面的“显微体检”——VPD-ICP-MS 技术
05
光刻胶与前驱体的“杂质审计”
06
失效分析（FA）中的“法医”工作
07
进厂门槛：不仅是仪器，更是系统工程
08
结语：ICP-MS——守护半导体的“洁净灵魂”
