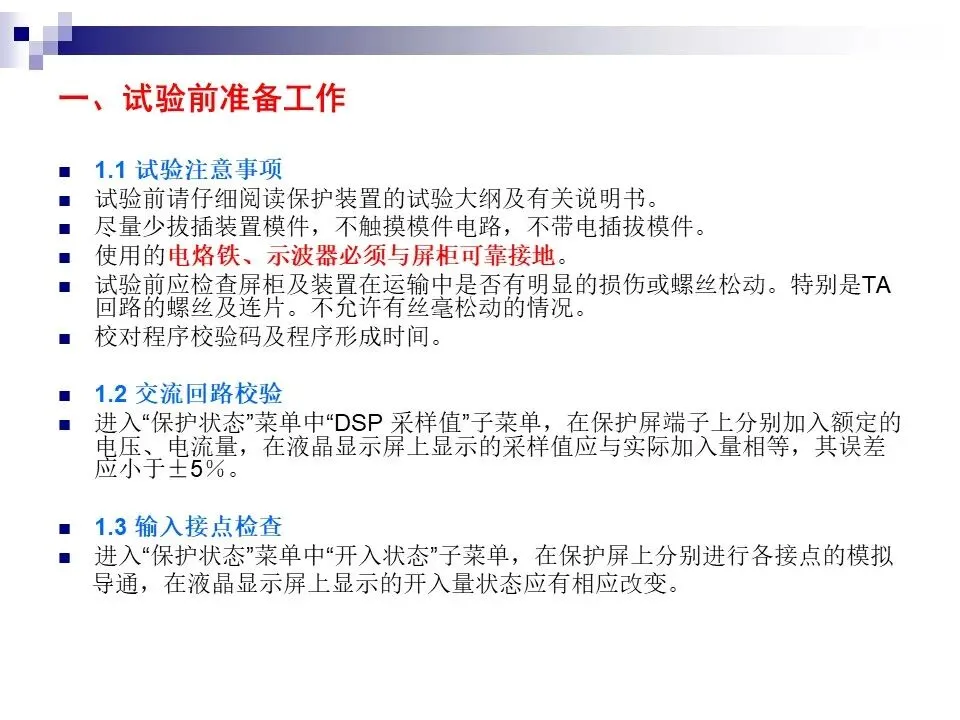

一、试验前准备工作
1.1试验注意事项
试验前请仔细阅读保护装置的试验大纲及有关说明书。
尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。
使用的电烙铁、示波器必须与屏柜可靠接地。
试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。特别是TA回路的螺丝及连片。不允许有丝毫松动的情况。
校对程序校验码及程序形成时间。
1.2交流回路校验
进入“保护状态”菜单中“DSP采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。
1.3输入接点检查
进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟
导通，在液晶显示屏上显示的开入量状态应有相应改变。

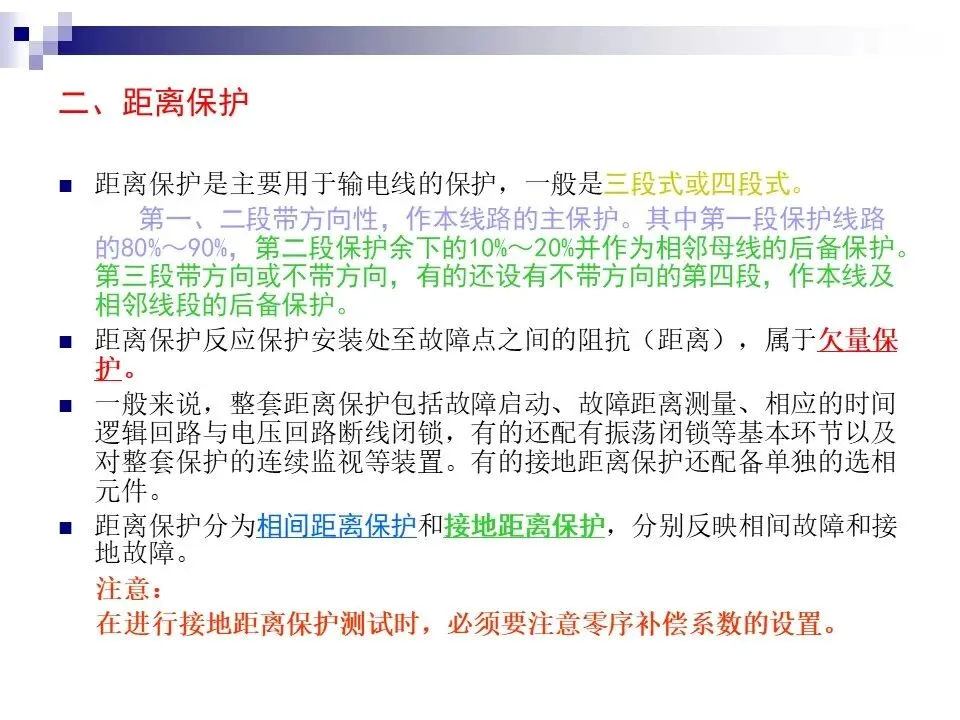

二、距离保护
距离保护是主要用于输电线的保护，一般是三段式或四段式。
第一、二段带方向性，作本线路的主保护。其中第一段保护线路的80%～90%，第二段保护余下的10%～20%并作为相邻母线的后备保护。第三段带方向或不带方向，有的还设有不带方向的第四段，作本线及相邻线段的后备保护。
距离保护反应保护安装处至故障点之间的阻抗（距离），属于欠量保护。

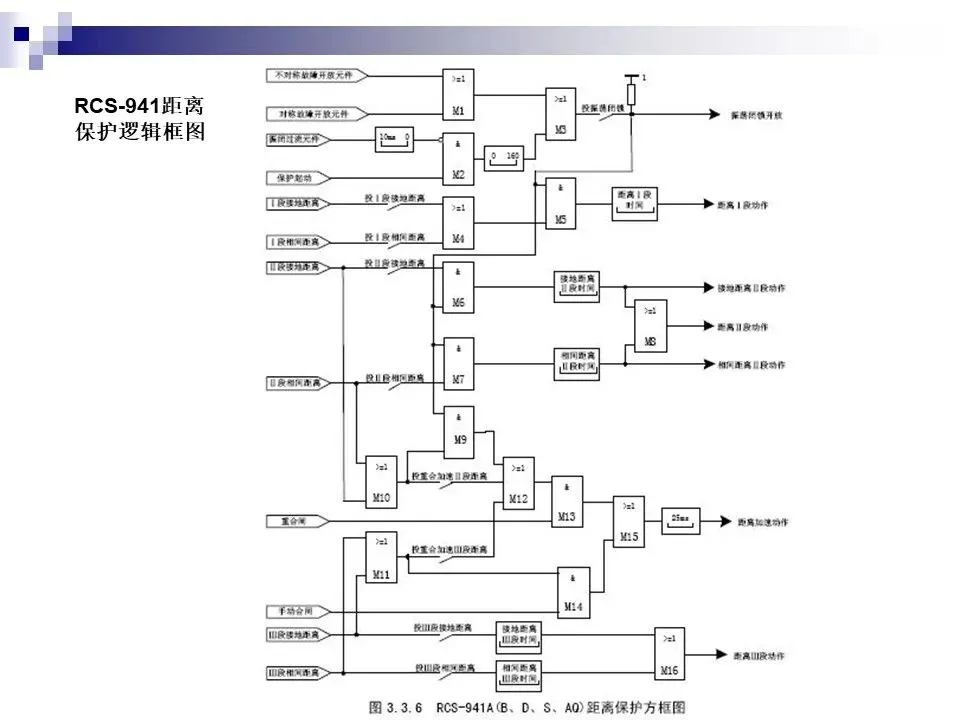

一般来说，整套距离保护包括故障启动、故障距离测量、相应的时间逻辑回路与电压回路断线闭锁，有的还配有振荡闭锁等基本环节以及对整套保护的连续监视等装置。有的接地距离保护还配备单独的选相元件。
距离保护分为相间距离保护和接地距离保护，分别反映相间故障和接地故障。
注意：

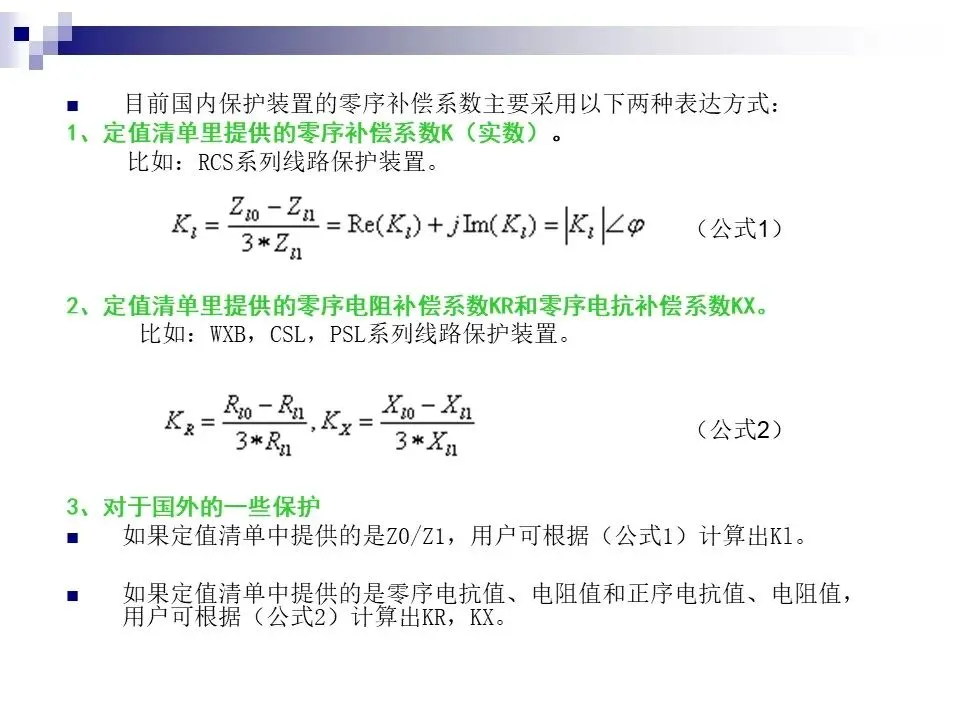

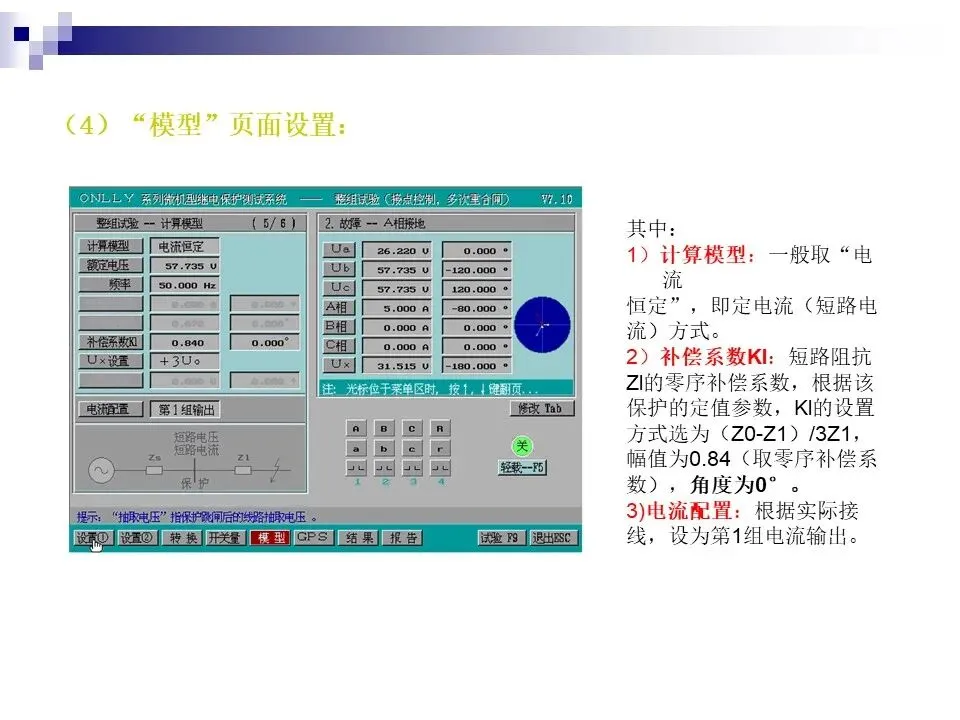

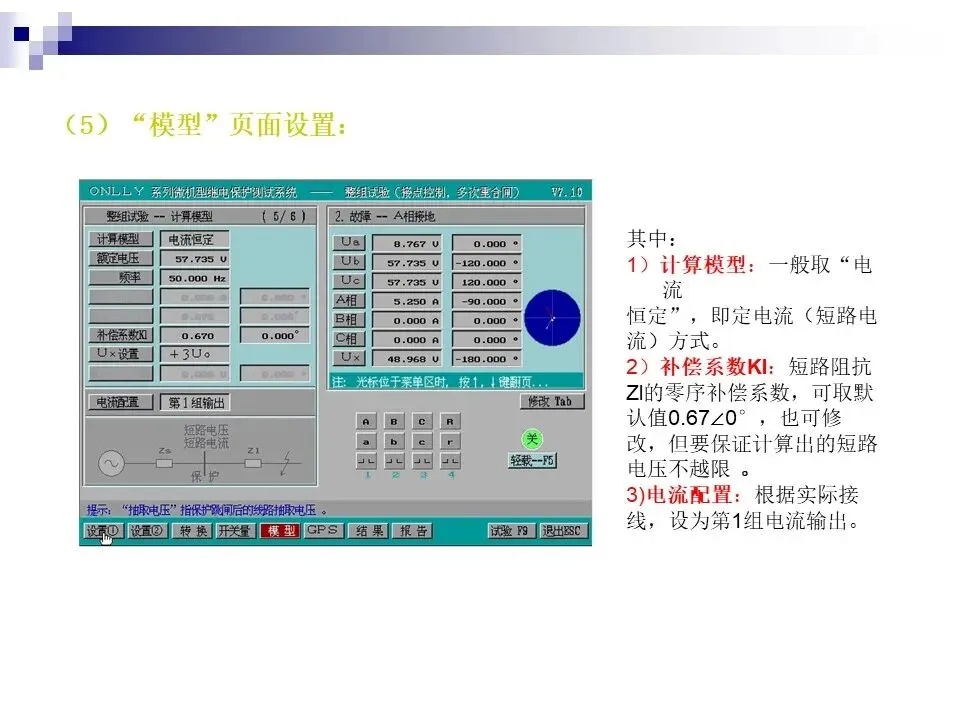

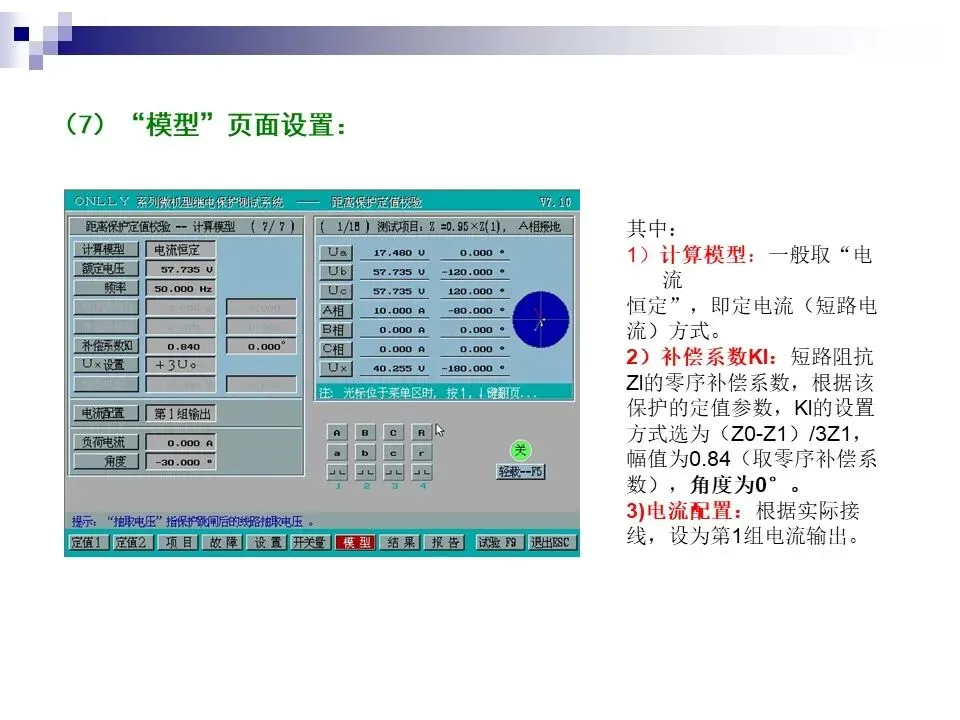

在进行接地距离保护测试时，必须要注意零序补偿系数的设置。

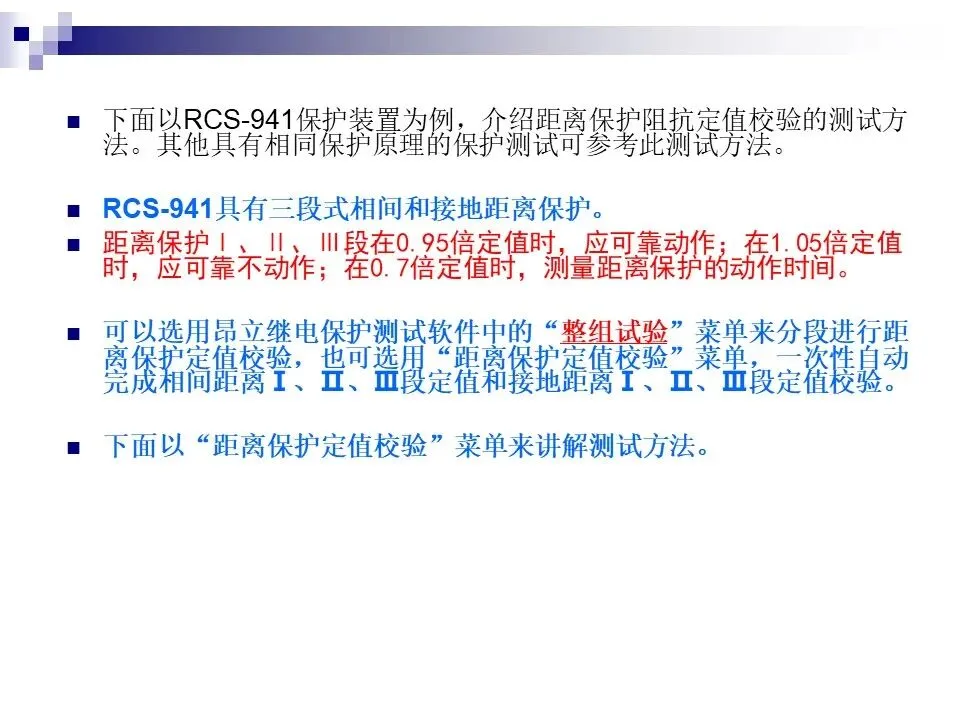

下面以RCS-941保护装置为例，介绍距离保护阻抗定值校验的测试方法。其他具有相同保护原理的保护测试可参考此测试方法。
RCS-941具有三段式相间和接地距离保护。

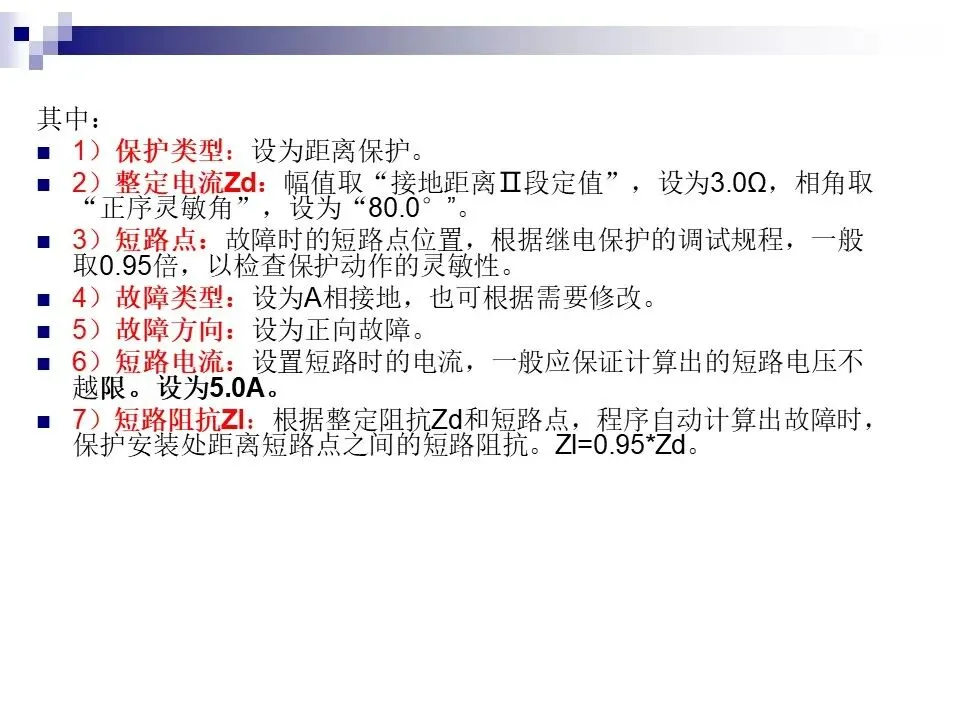

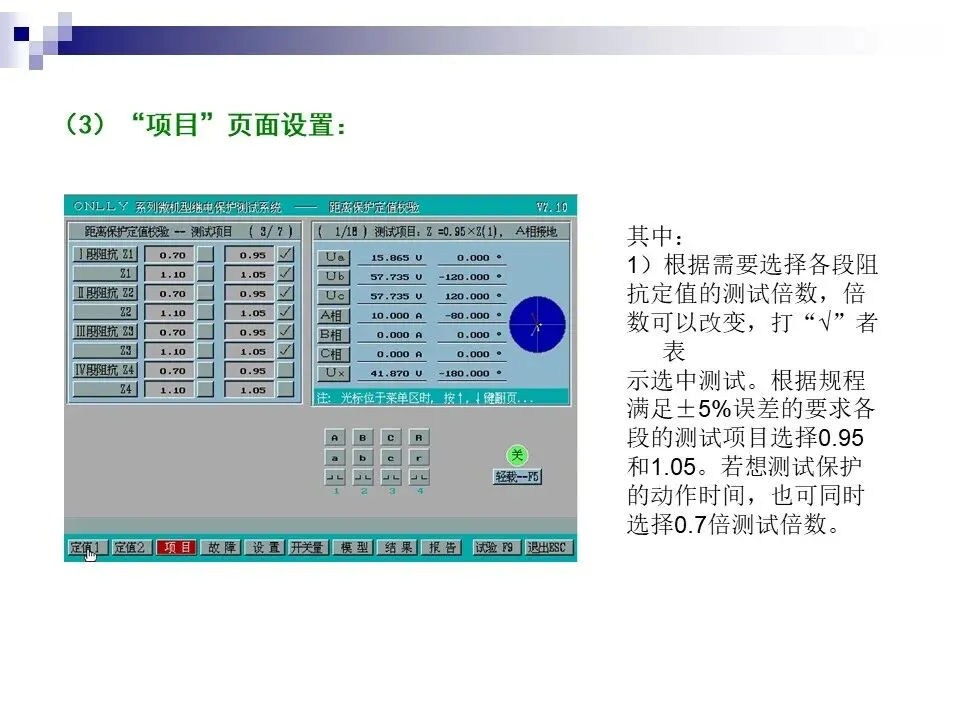

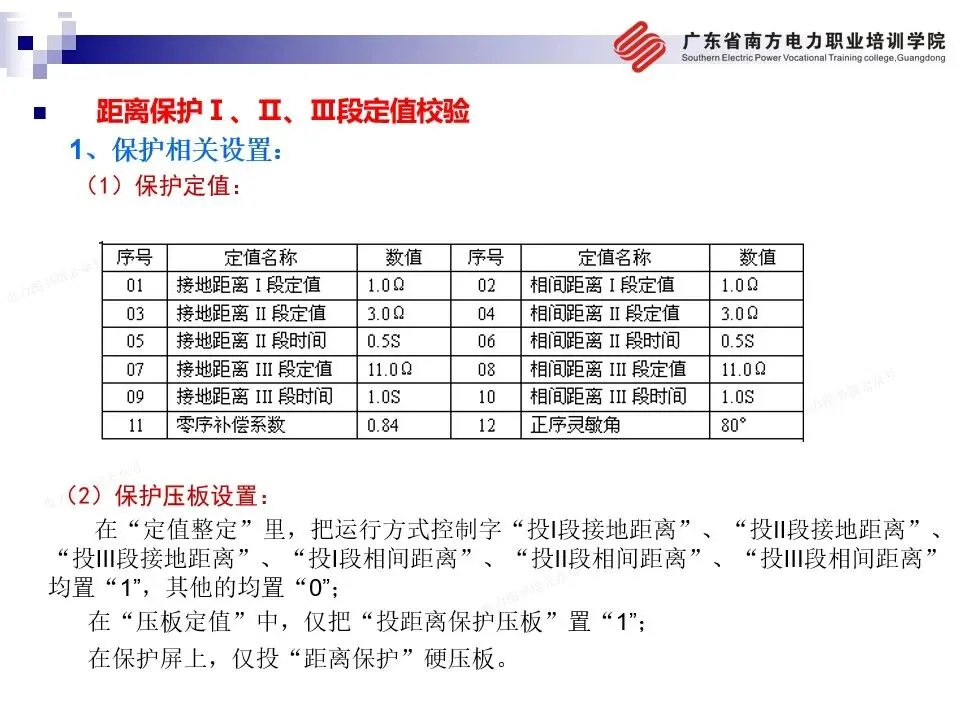

距离保护Ⅰ、Ⅱ、Ⅲ段在0.95倍定值时，应可靠动作；在1.05倍定值时，应可靠不动作；在0.7倍定值时，测量距离保护的动作时间。

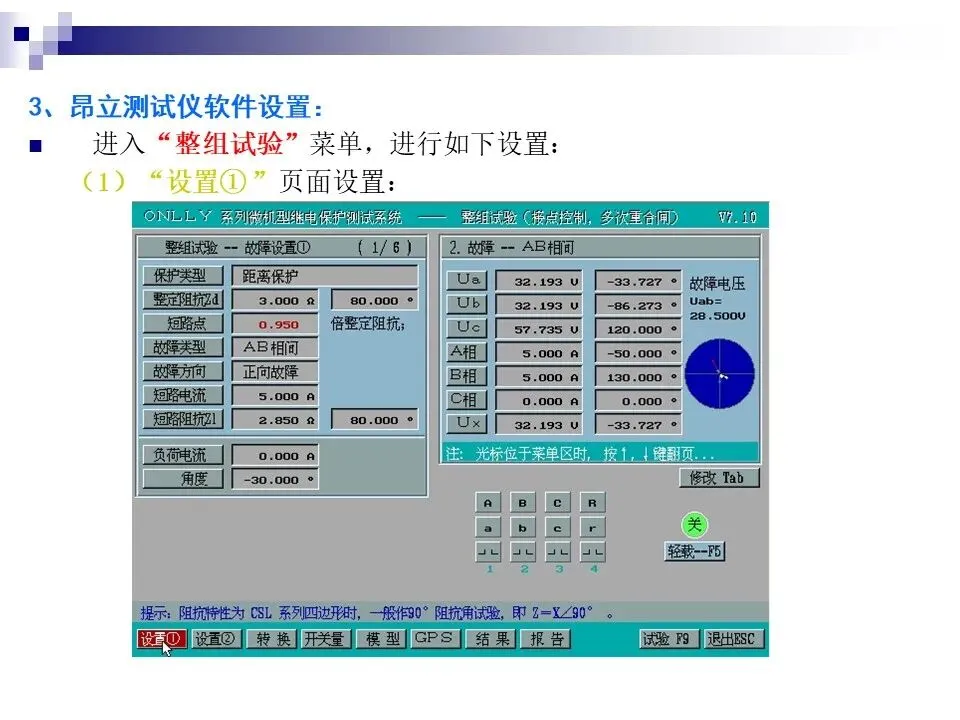

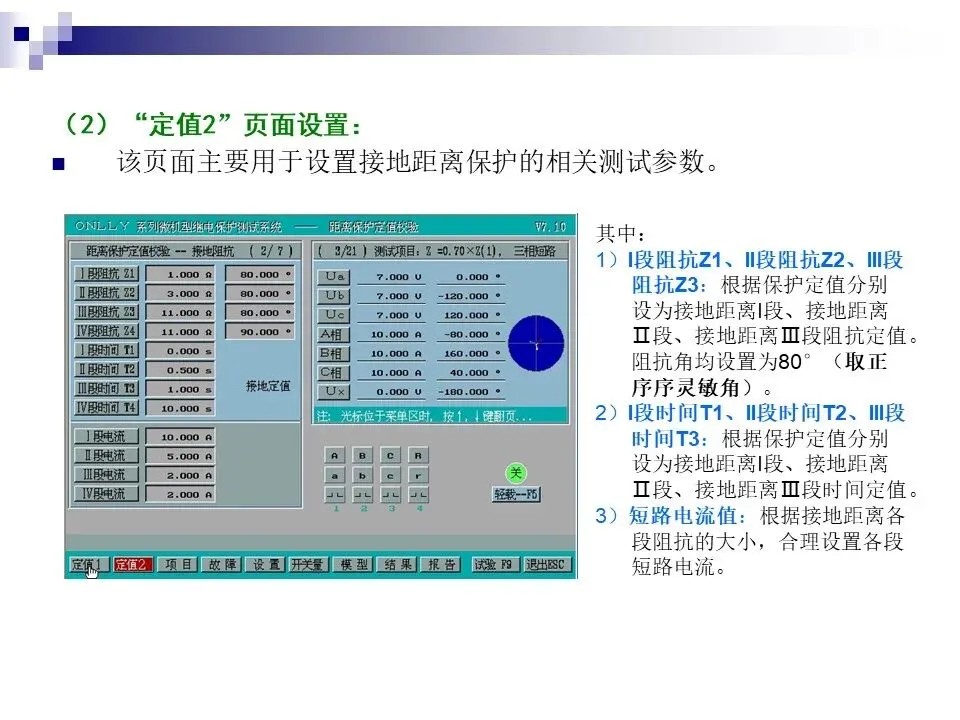

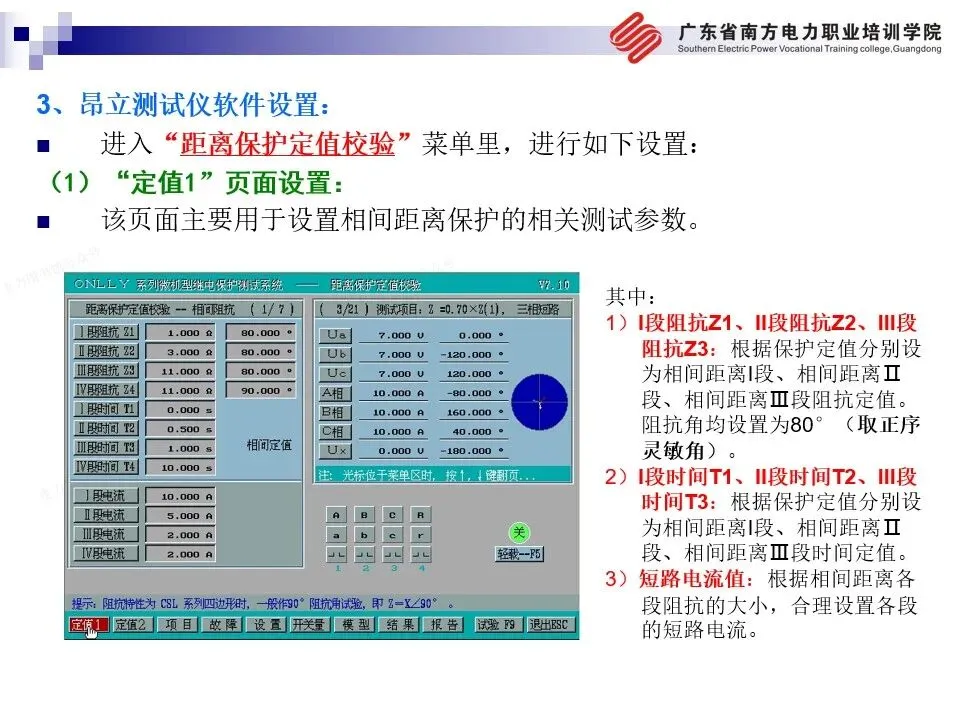

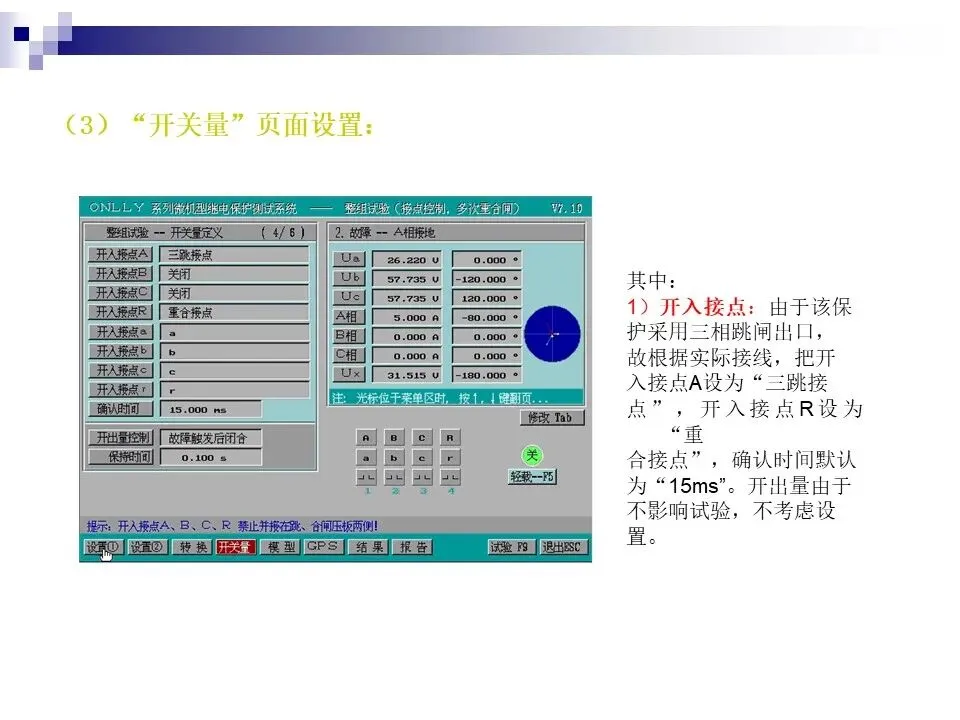

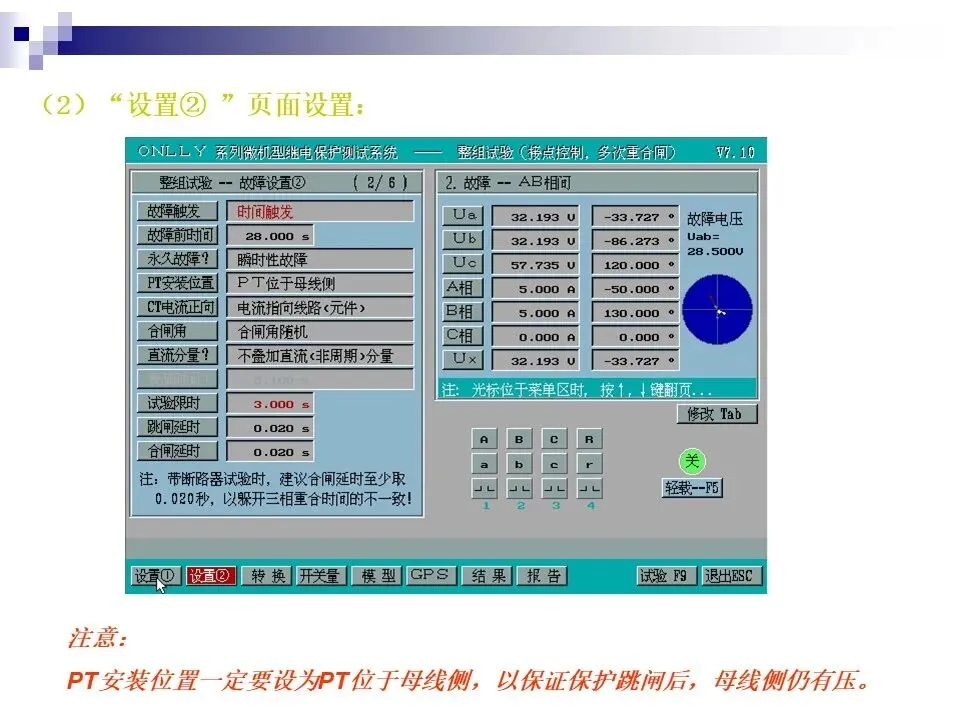

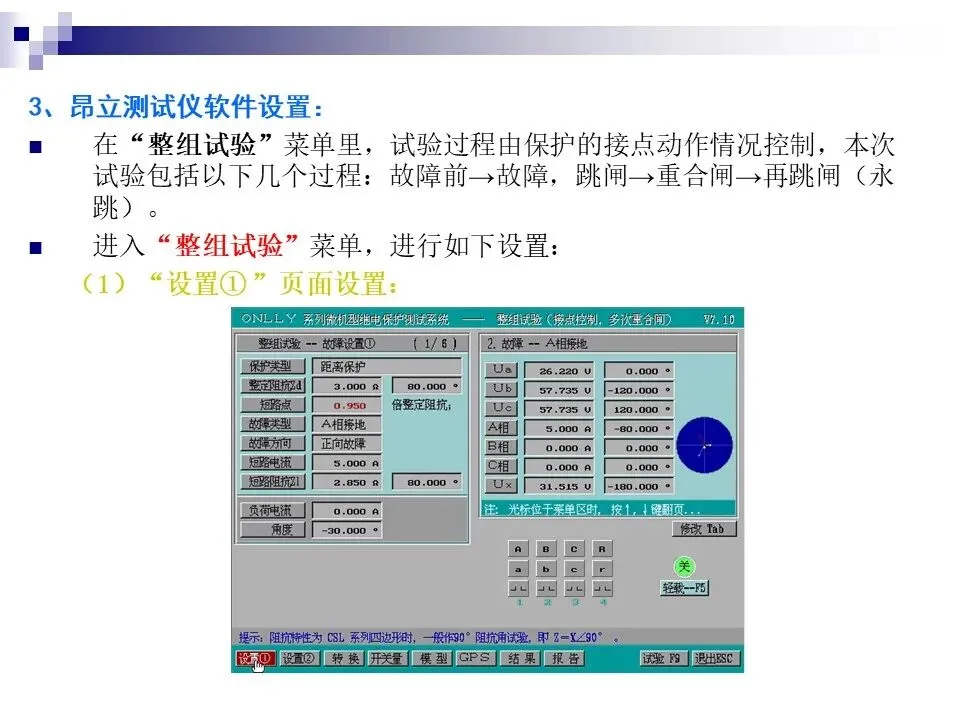

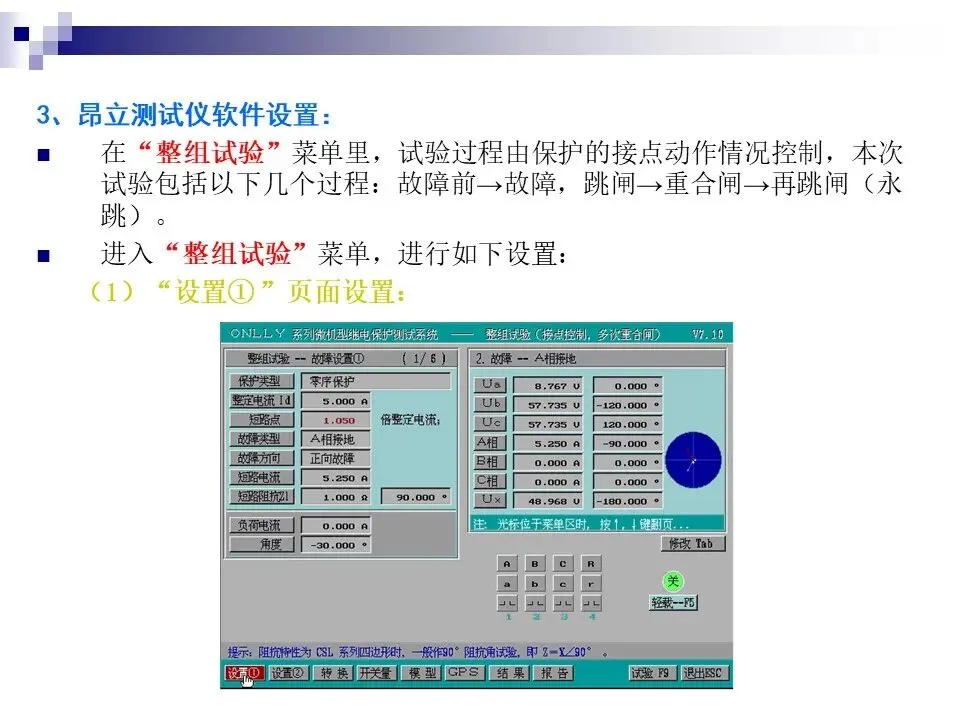

可以选用昂立继电保护测试软件中的“整组试验”菜单来分段进行距离保护定值校验，也可选用“距离保护定值校验”菜单，一次性自动完成相间距离Ⅰ、Ⅱ、Ⅲ段定值和接地距离Ⅰ、Ⅱ、Ⅲ段定值校验。

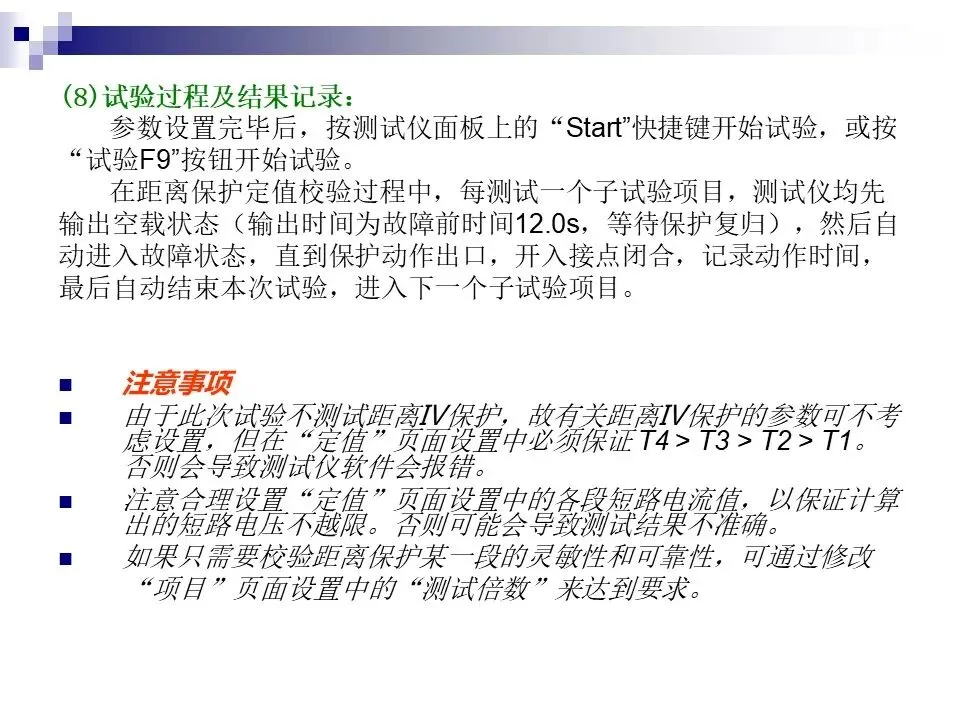

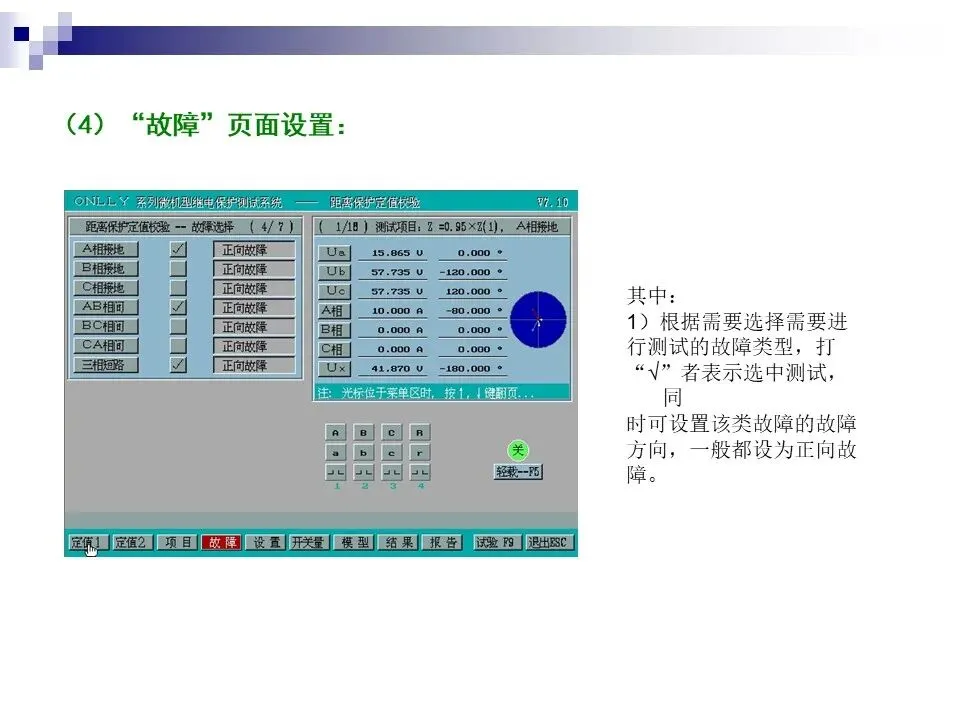

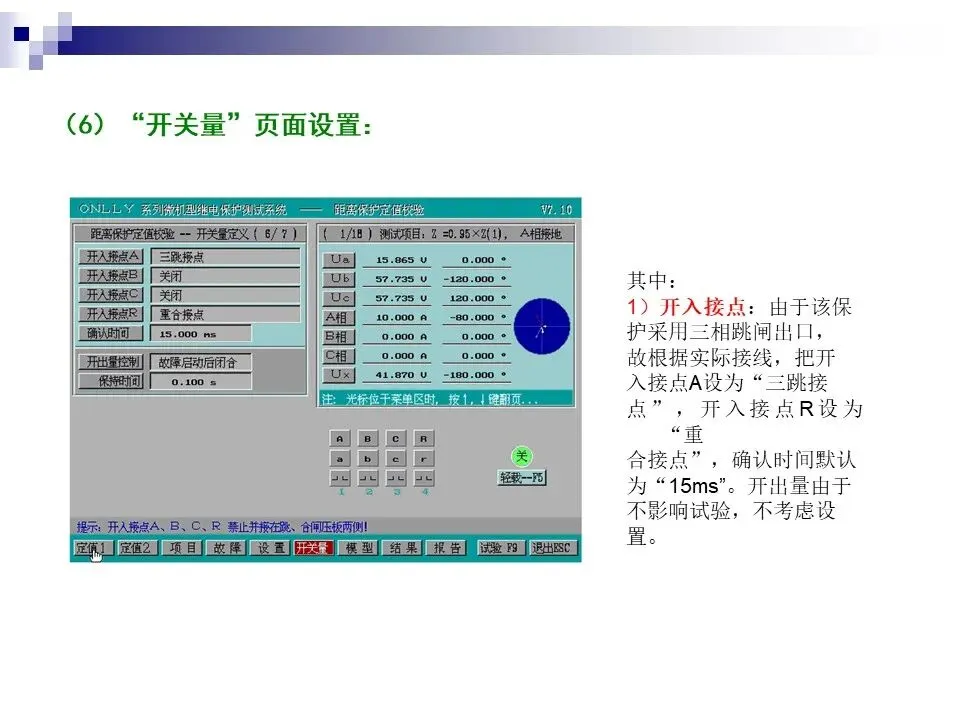

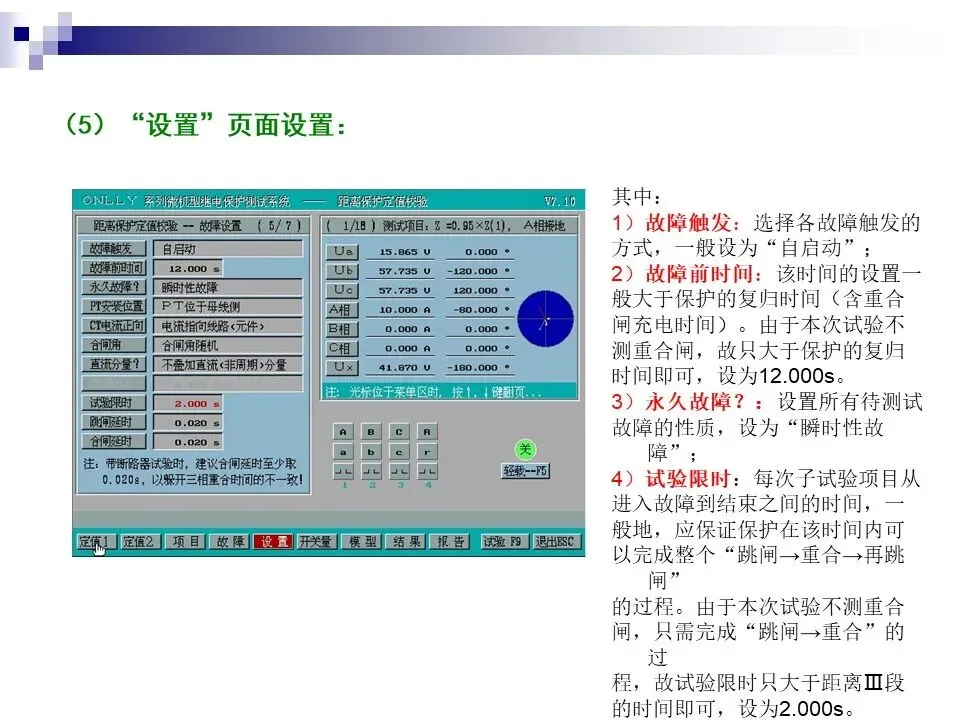

下面以“距离保护定值校验”菜单来讲解测试方法。
