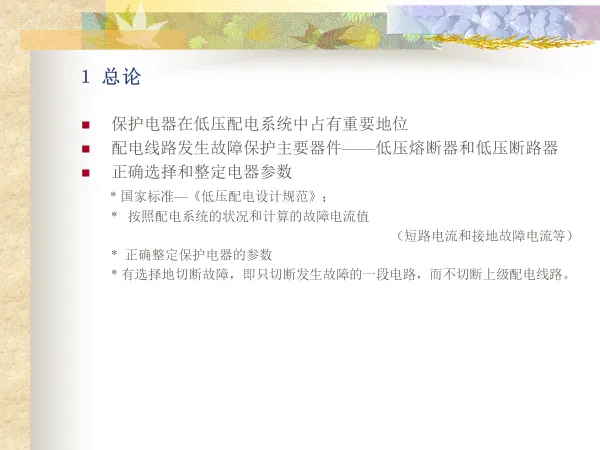

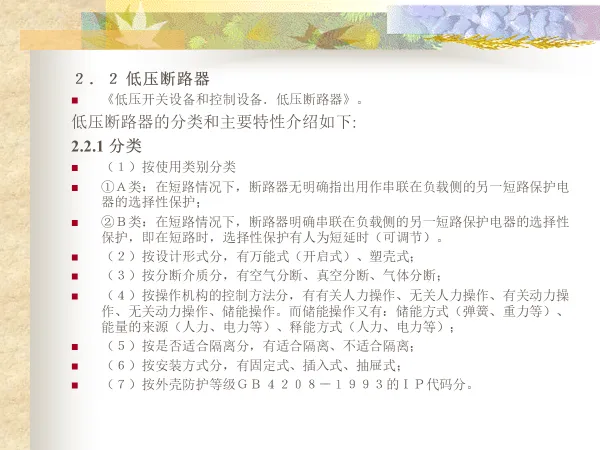

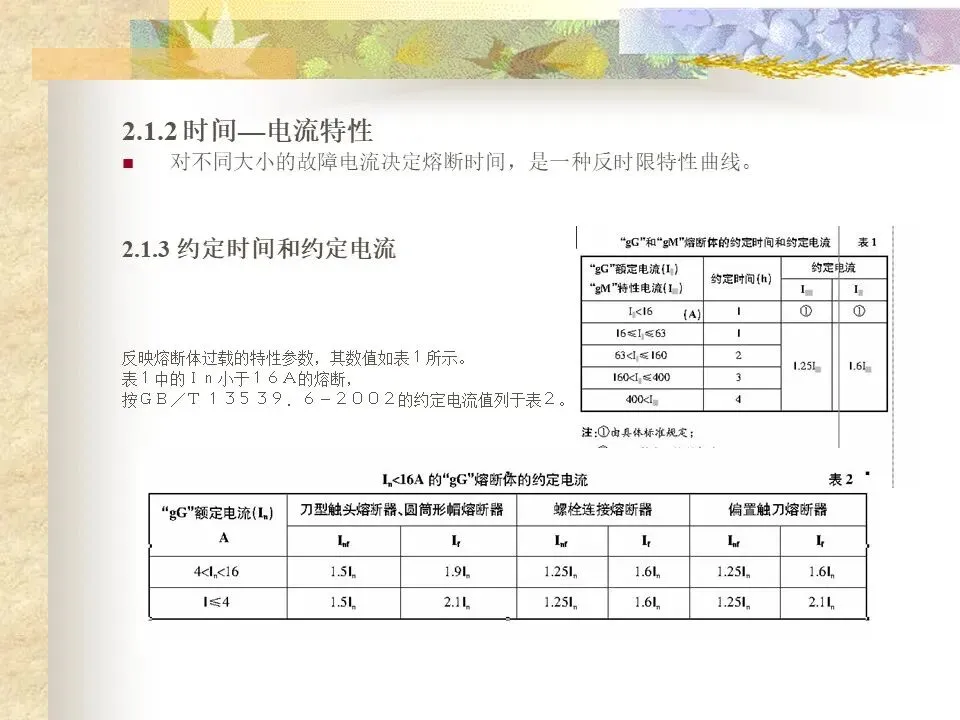

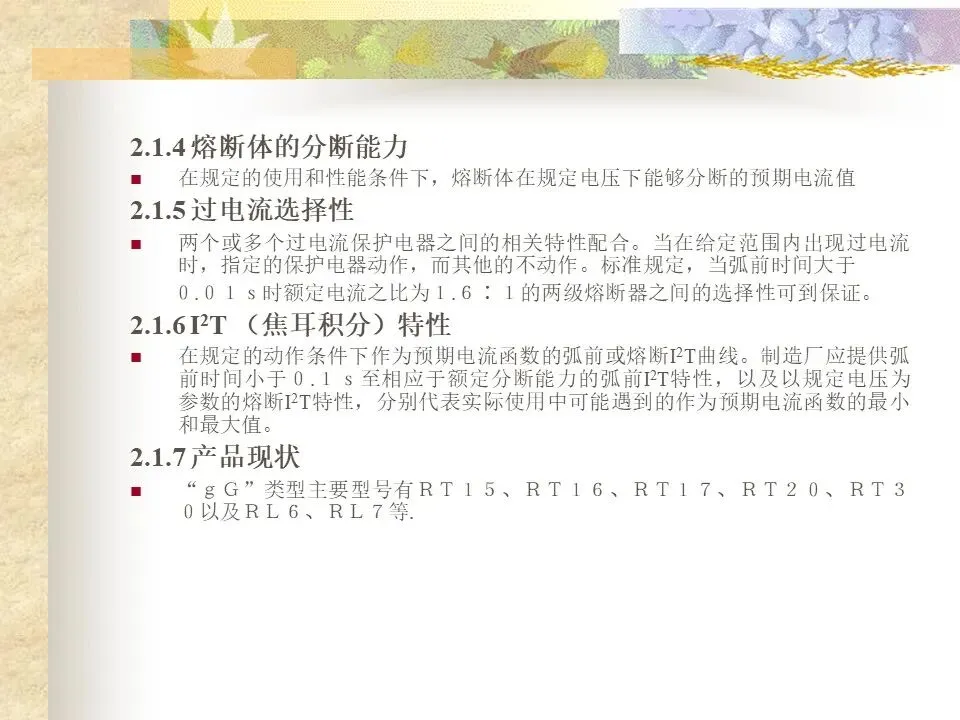

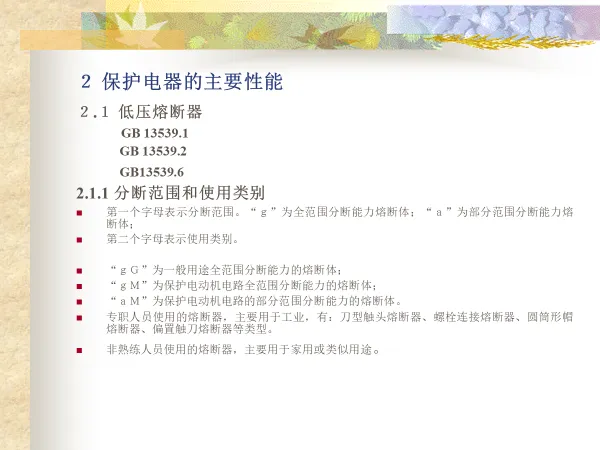

2.2 低压断路器
《低压开关设备和控制设备．低压断路器》
低压断路器的分类和主要特性介绍如下:
2.2.1 分类
（１）按使用类别分类
①Ａ类：在短路情况下，断路器无明确指出用作串联在负载侧的另一短路保护电器的选择性保护；
②Ｂ类：在短路情况下，断路器明确串联在负载侧的另一短路保护电器的选择性保护，即在短路时，选择性保护有人为短延时（可调节）。
（２）按设计形式分，有万能式（开启式）、塑壳式；
（３）按分断介质分，有空气分断、真空分断、气体分断；
（４）按操作机构的控制方法分，有有关人力操作、无关人力操作、有关动力操作、无关动力操作、储能操作。而储能操作又有：储能方式（弹簧、重力等）、能量的来源（人力、电力等）、释能方式（人力、电力等）；
（５）按是否适合隔离分，有适合隔离、不适合隔离；
（６）按安装方式分，有固定式、插入式、抽屉式；

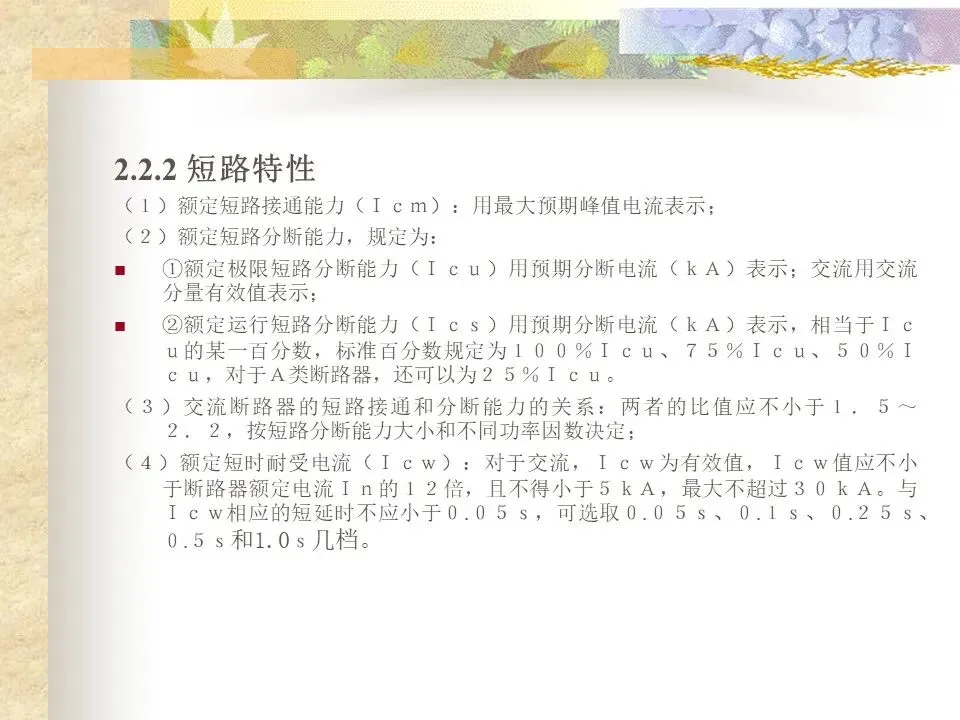

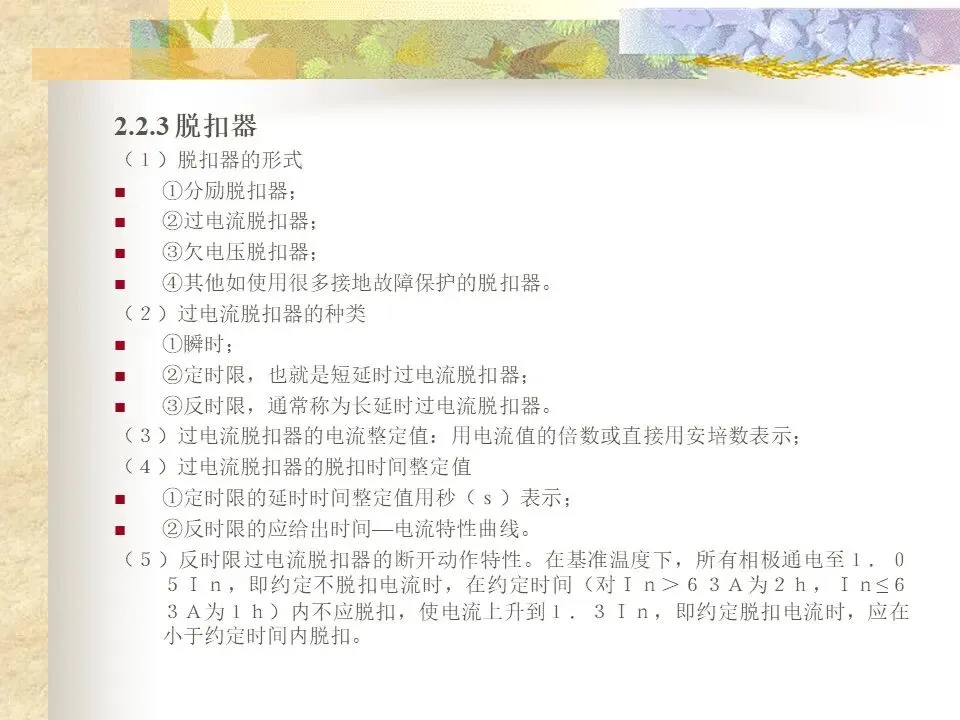

2.2.3脱扣器
（１）脱扣器的形式
①分励脱扣器；
②过电流脱扣器；
③欠电压脱扣器；

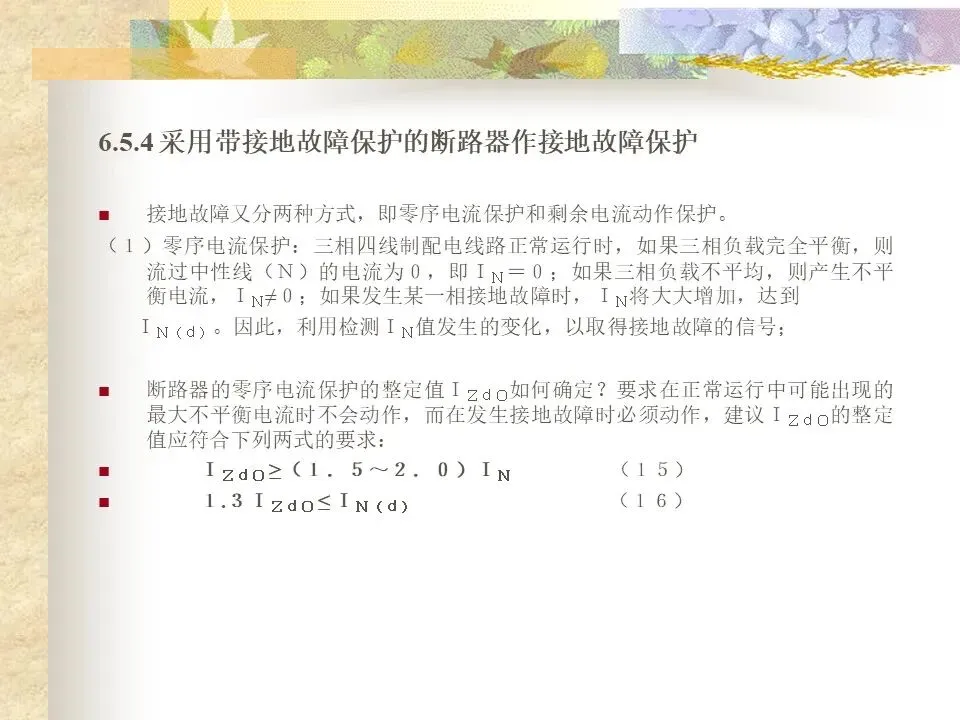

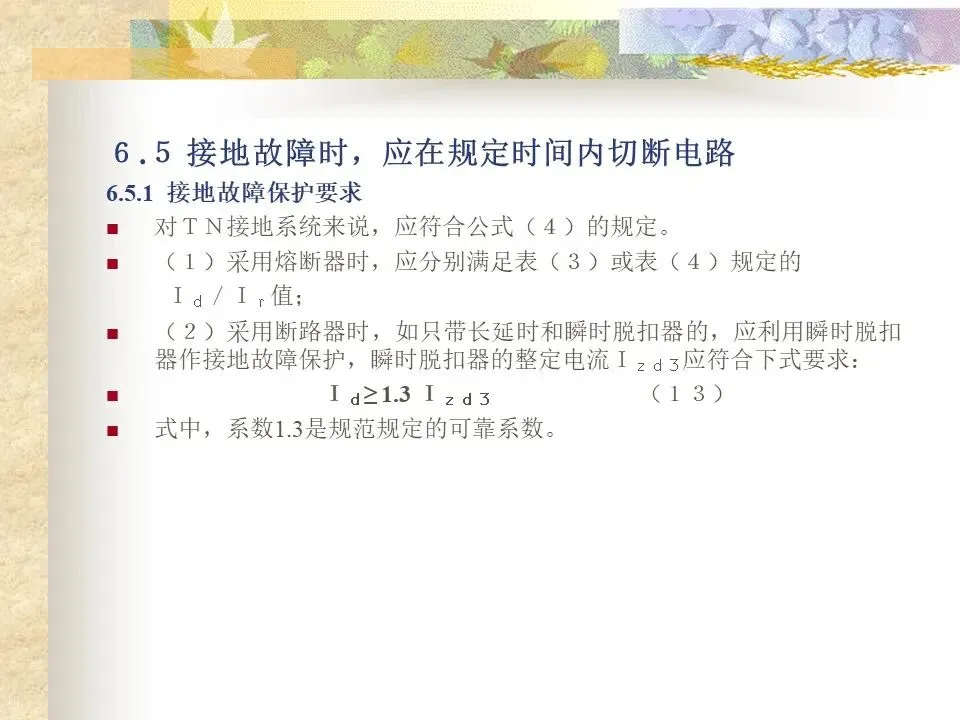

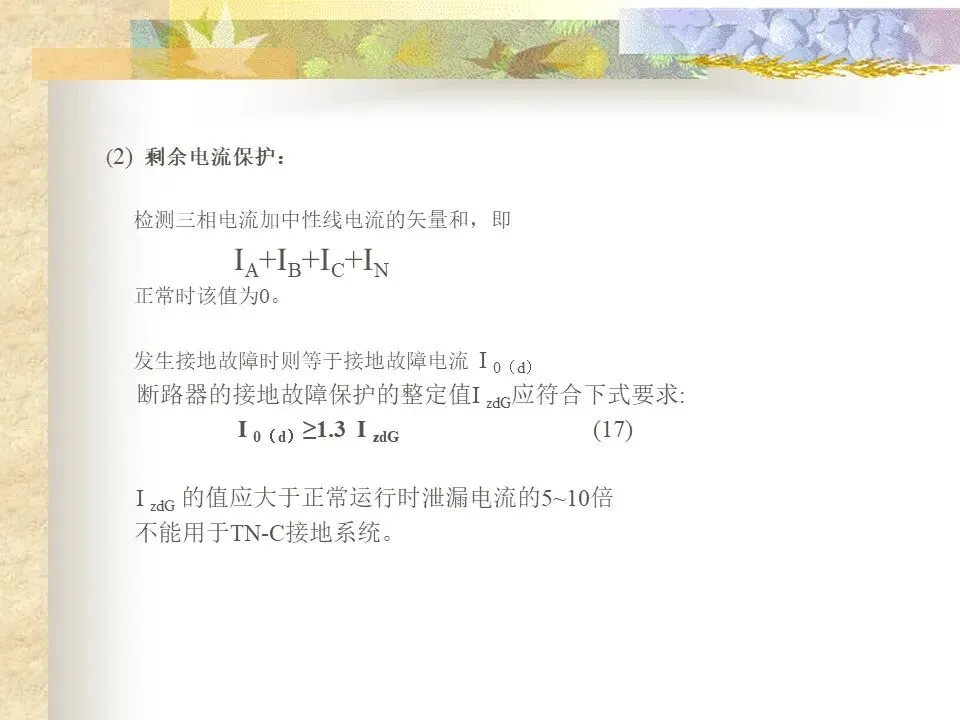

④其他如使用很多接地故障保护的脱扣器。
（２）过电流脱扣器的种类
①瞬时；
②定时限，也就是短延时过电流脱扣器；
③反时限，通常称为长延时过电流脱扣器。

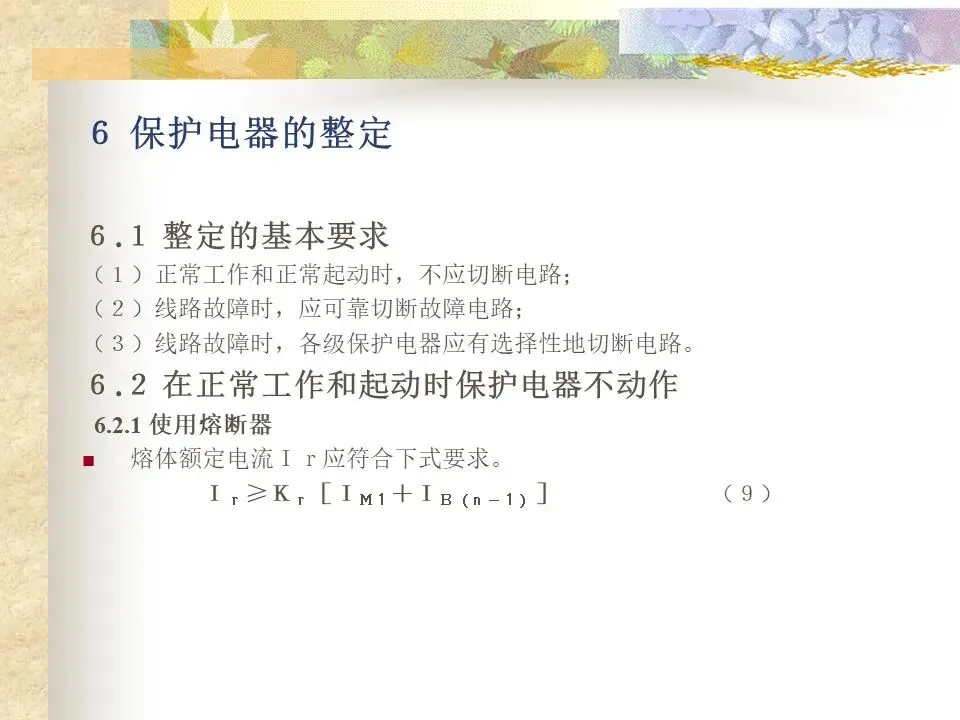

（３）过电流脱扣器的电流整定值：用电流值的倍数或直接用安培数表示；
（４）过电流脱扣器的脱扣时间整定值
①定时限的延时时间整定值用秒（ｓ）表示；
②反时限的应给出时间—电流特性曲线。

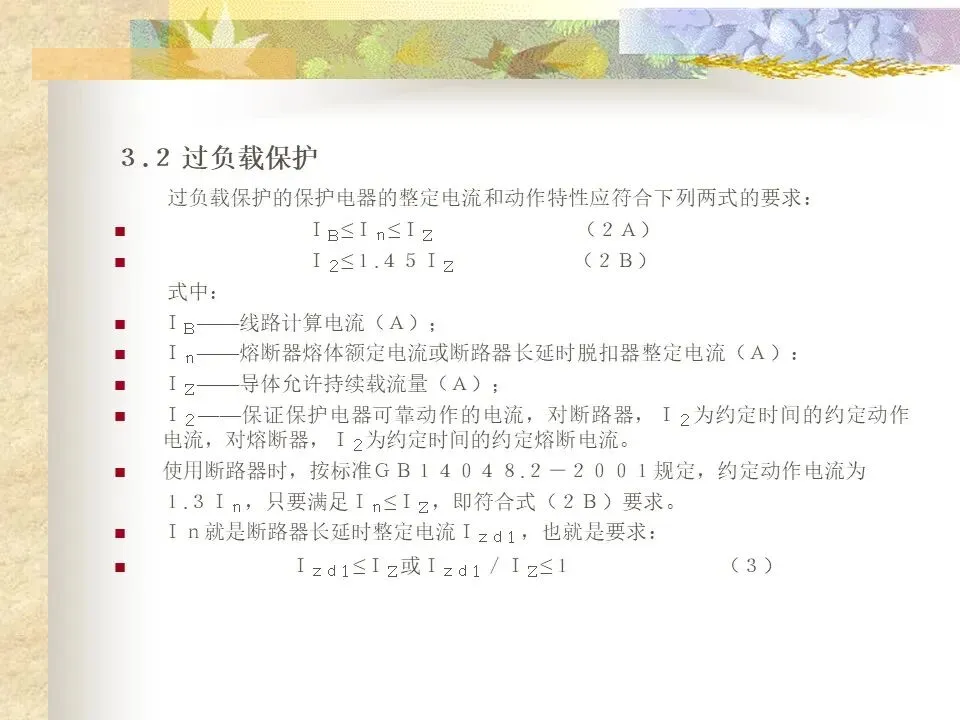

（５）反时限过电流脱扣器的断开动作特性。在基准温度下，所有相极通电至１．０５Ｉｎ，即约定不脱扣电流时，在约定时间（对Ｉｎ＞６３Ａ为２ｈ，Ｉｎ≤６３Ａ为１ｈ）内不应脱扣，使电流上升到１．３Ｉｎ，即约定脱扣电流时，应在小于约定时间内脱扣。

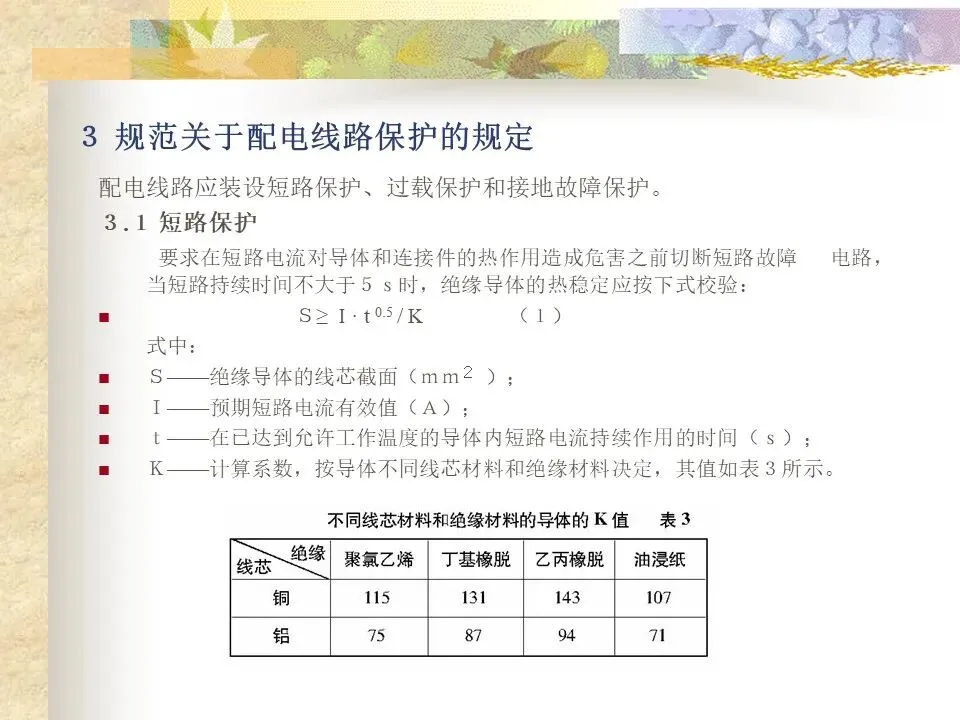

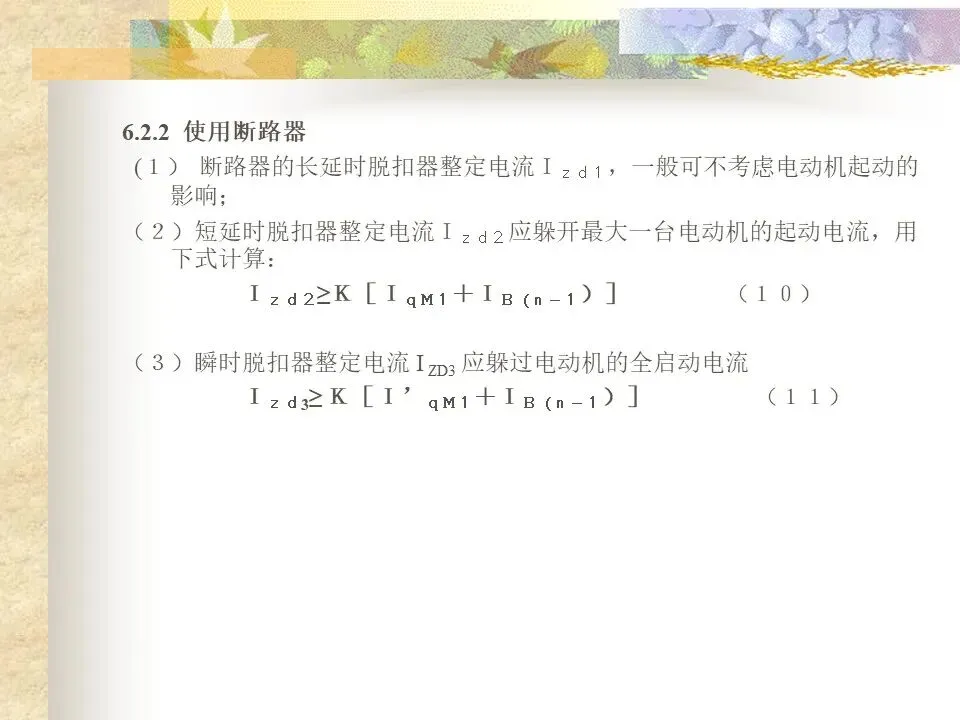

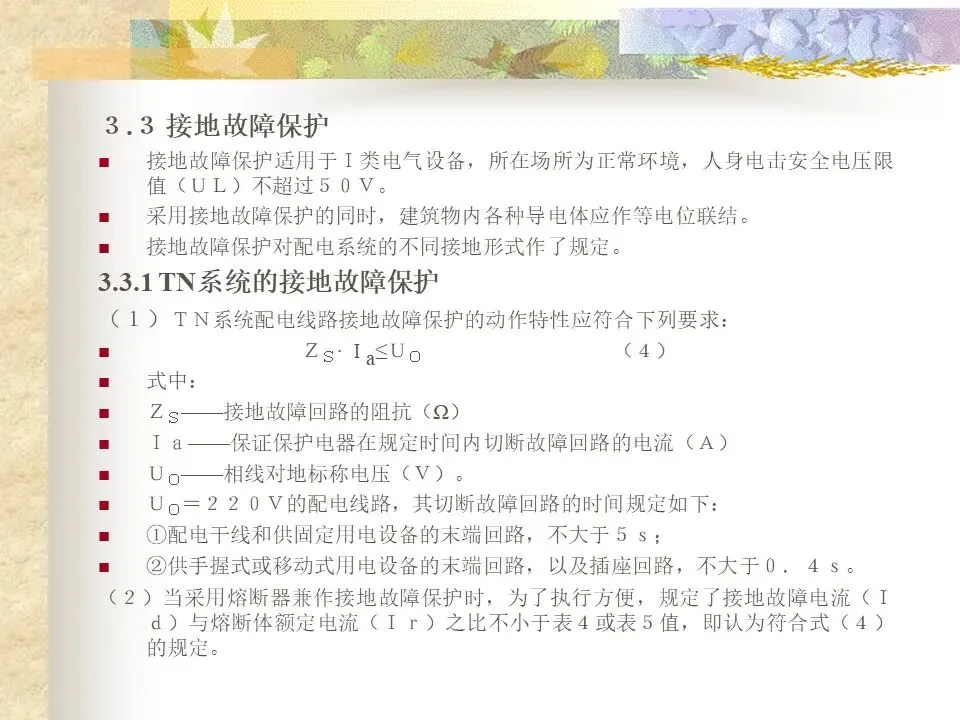

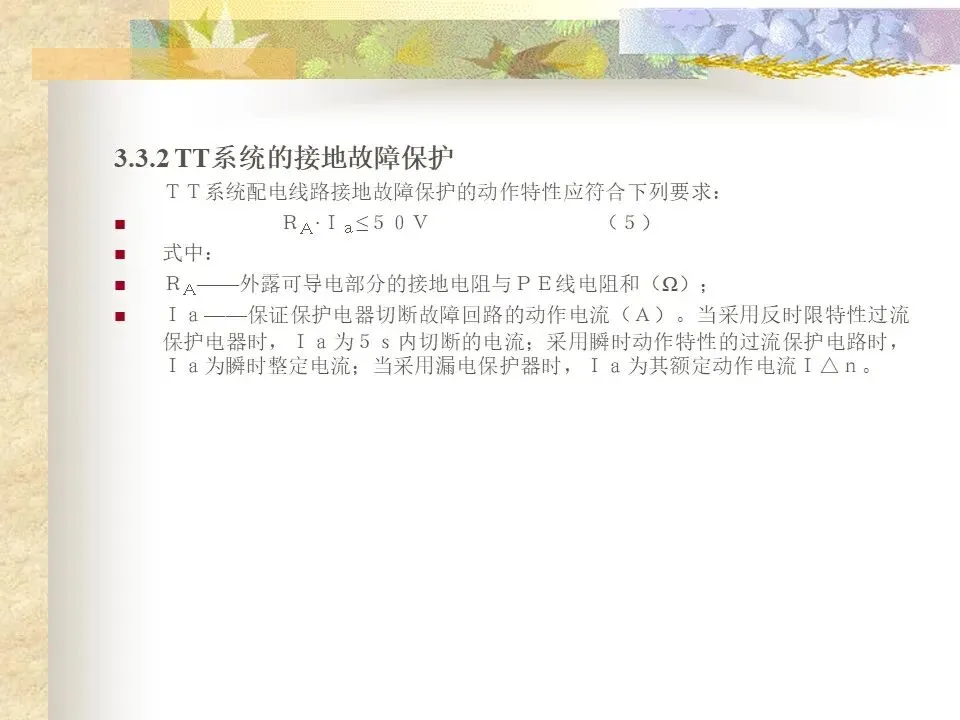

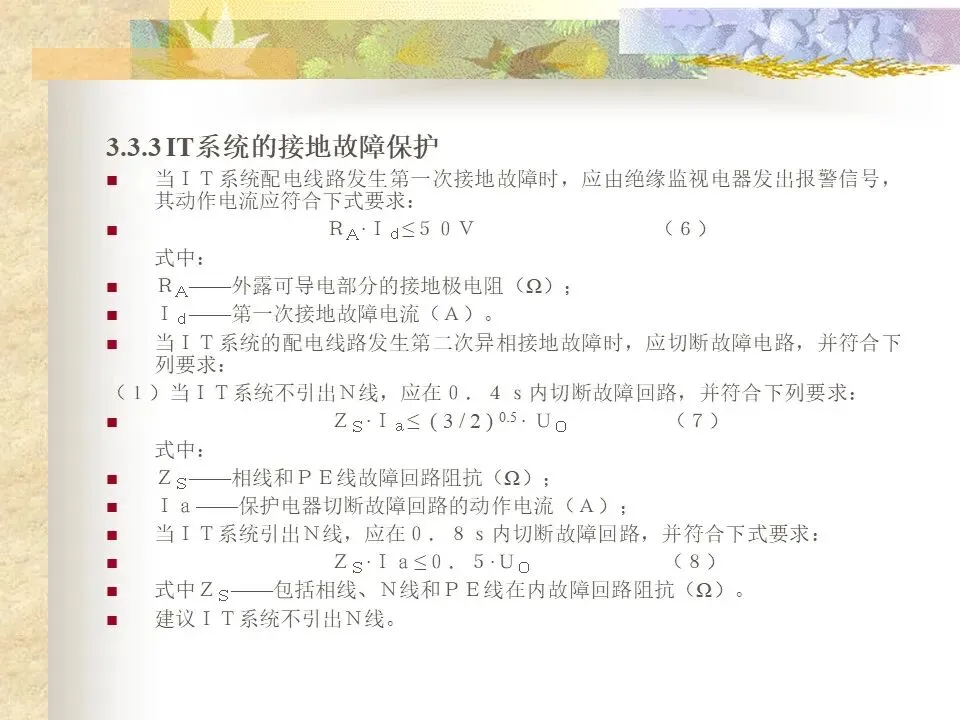

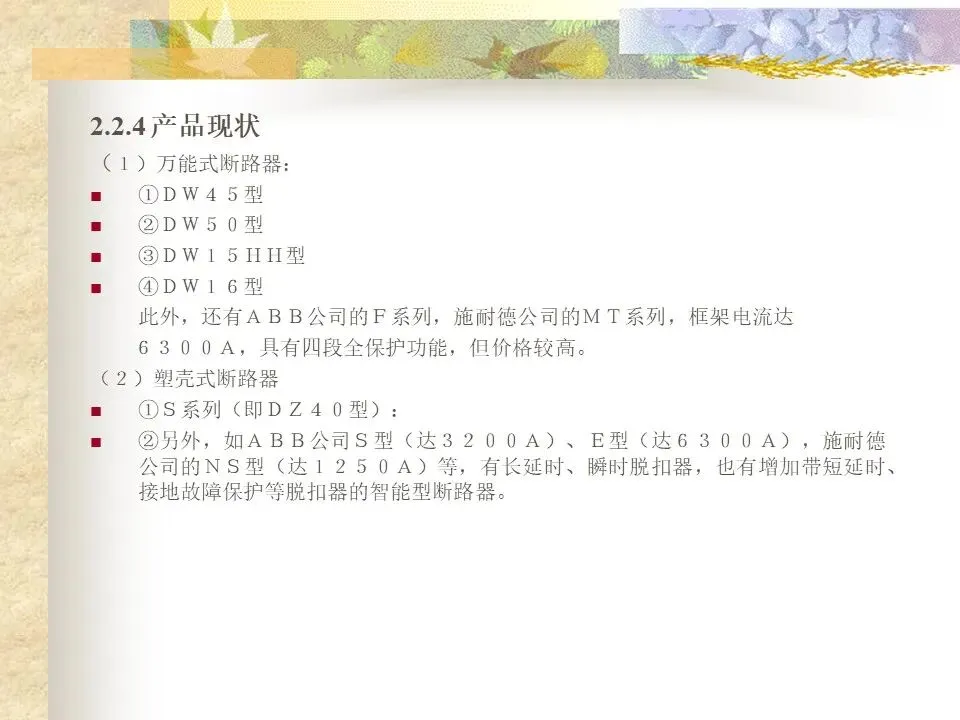

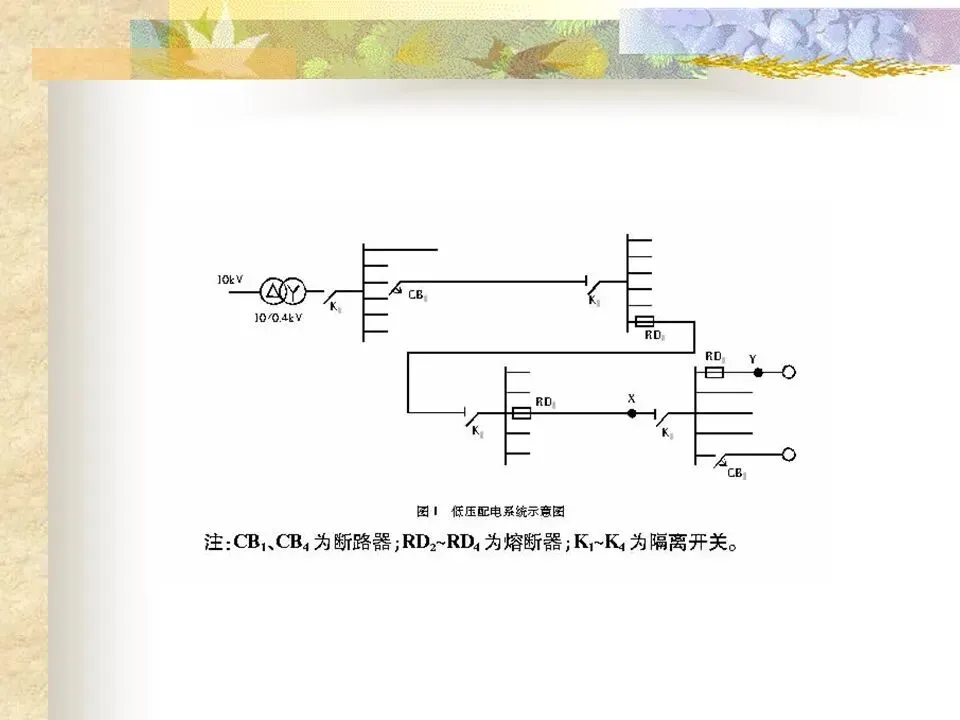

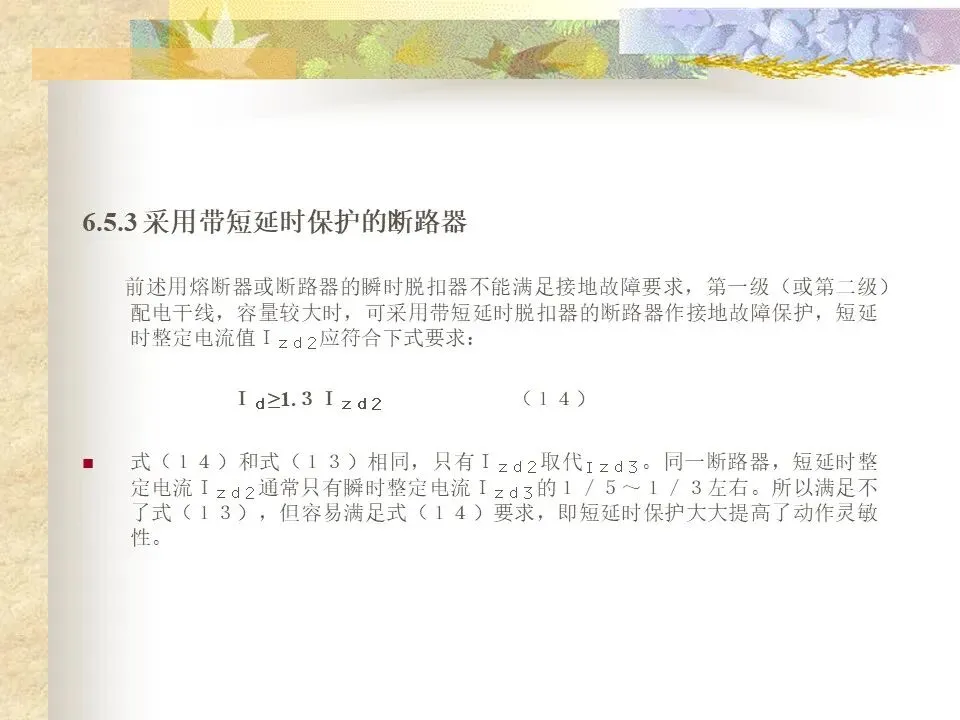

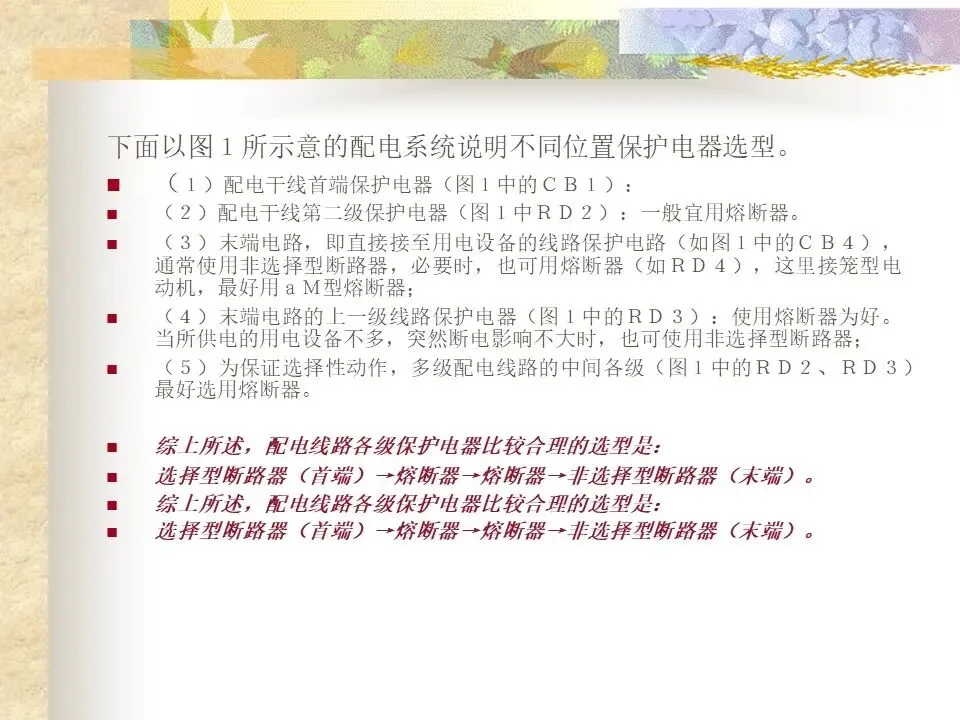

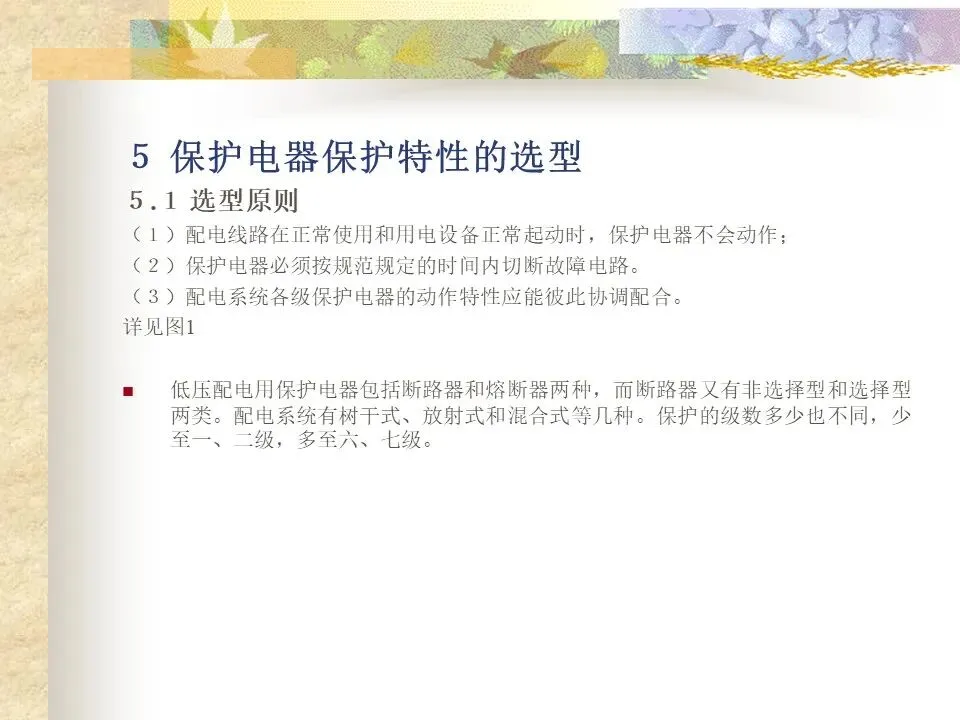

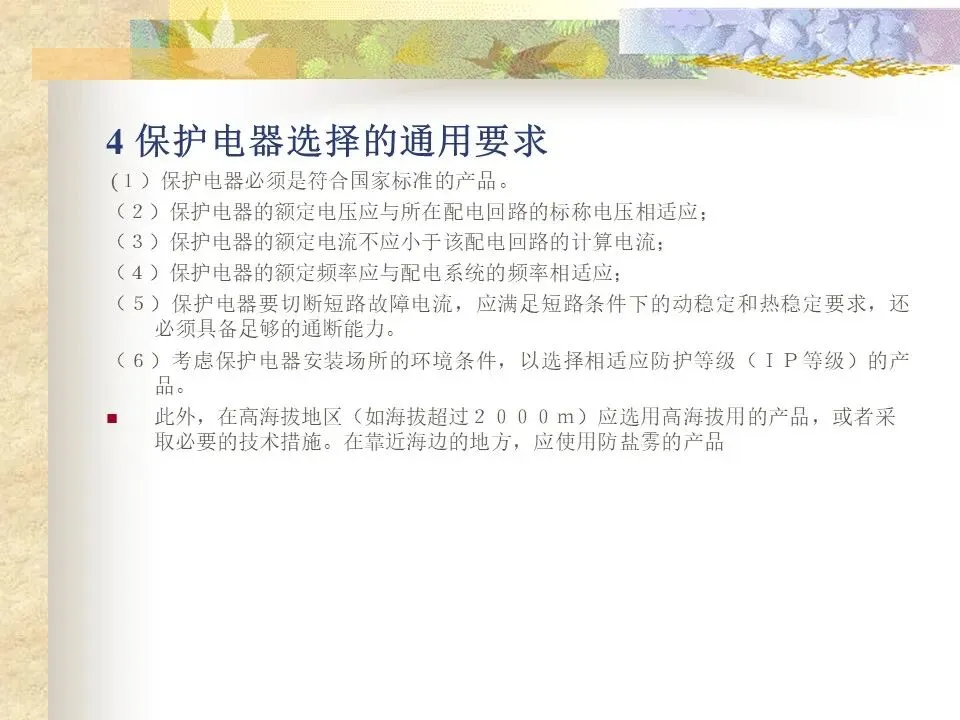

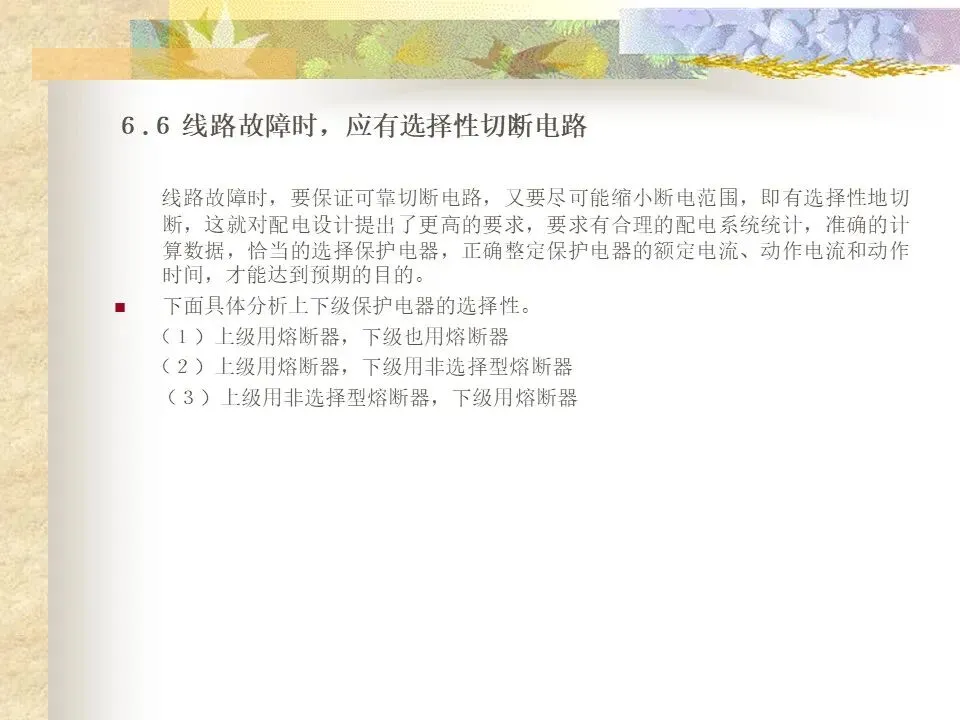

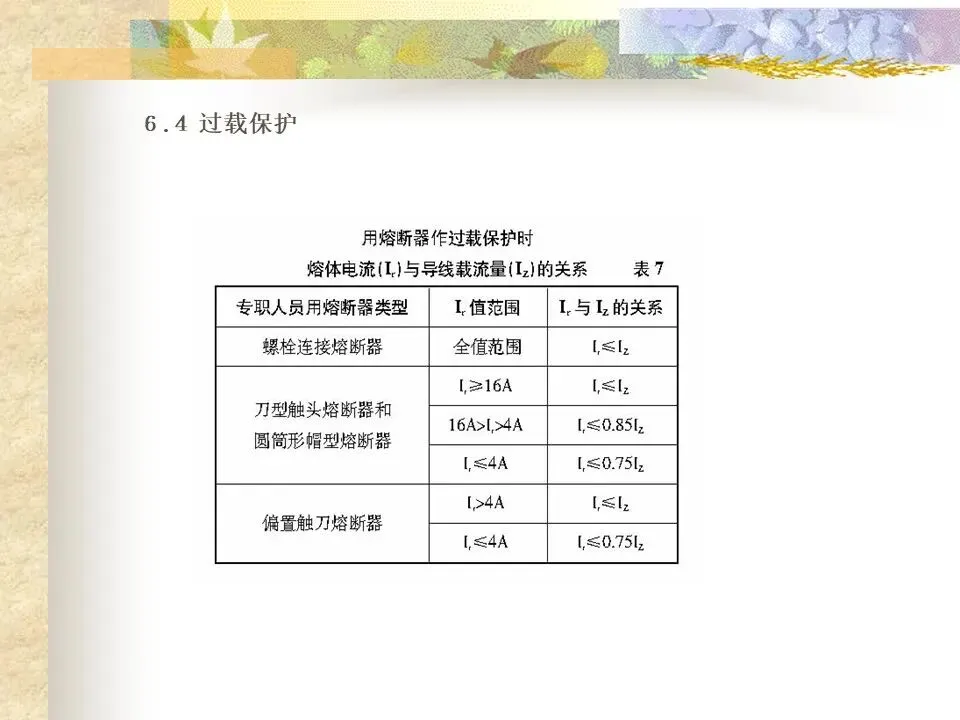

下面以图１所示意的配电系统说明不同位置保护电器选型。

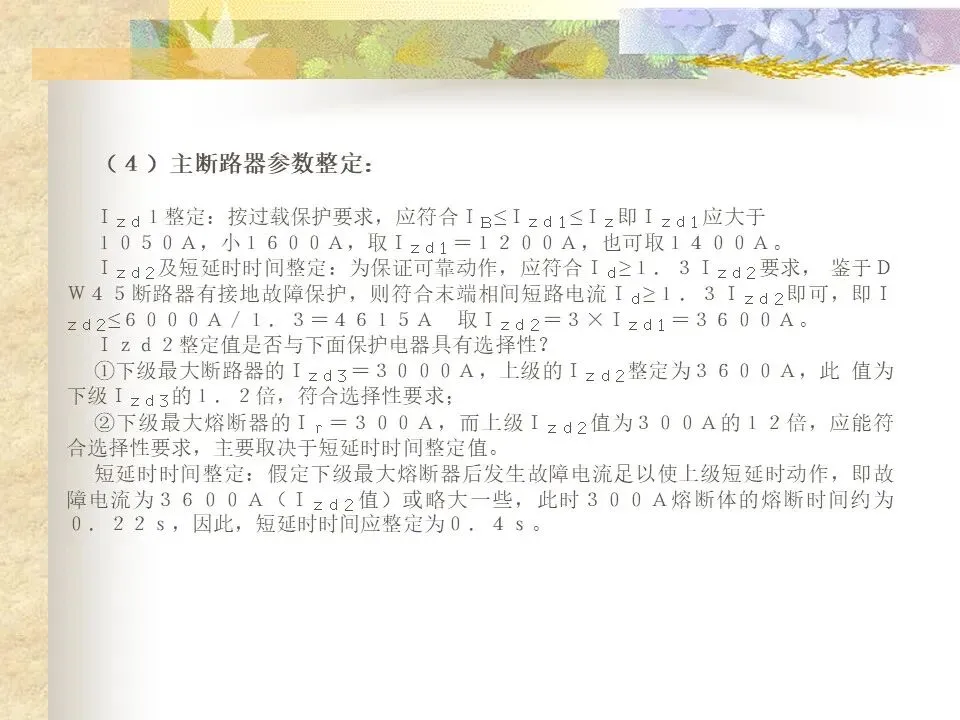

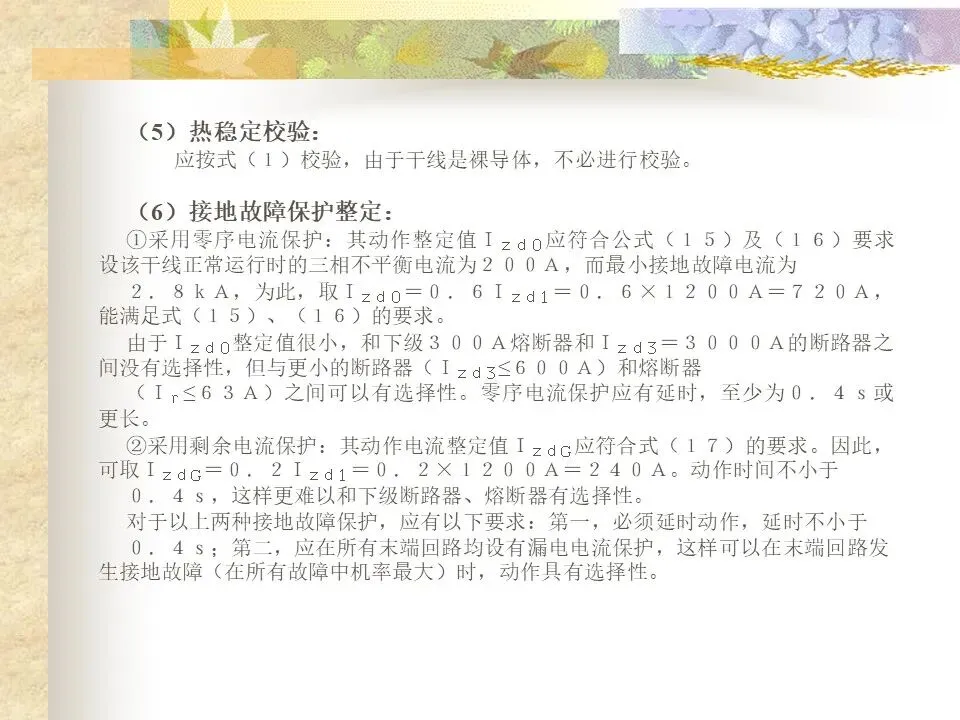

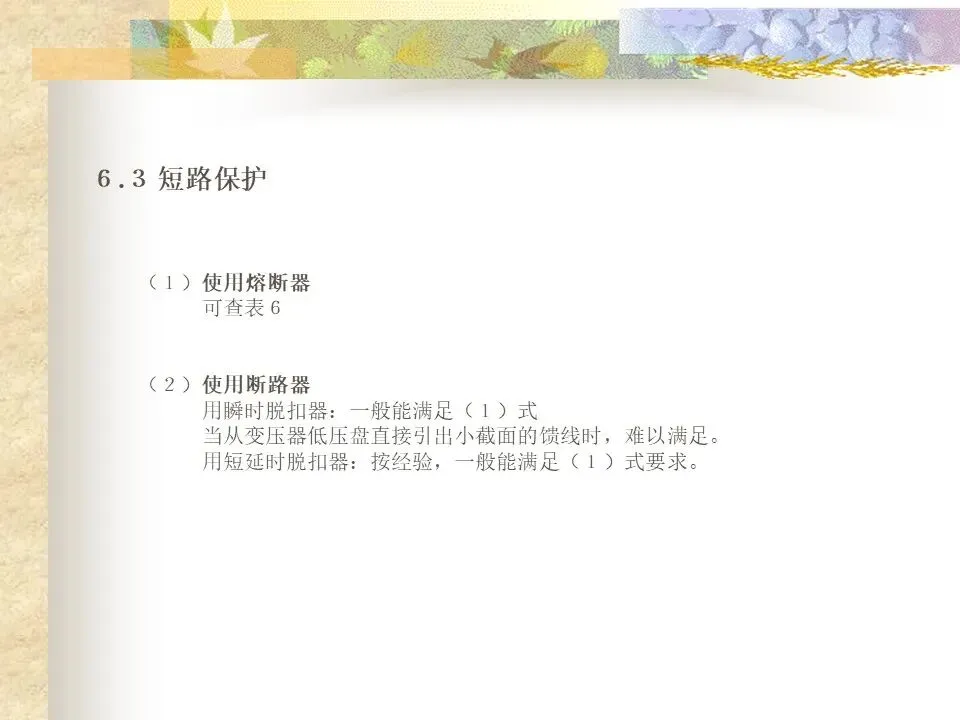

（１）配电干线首端保护电器（图１中的ＣＢ１）：

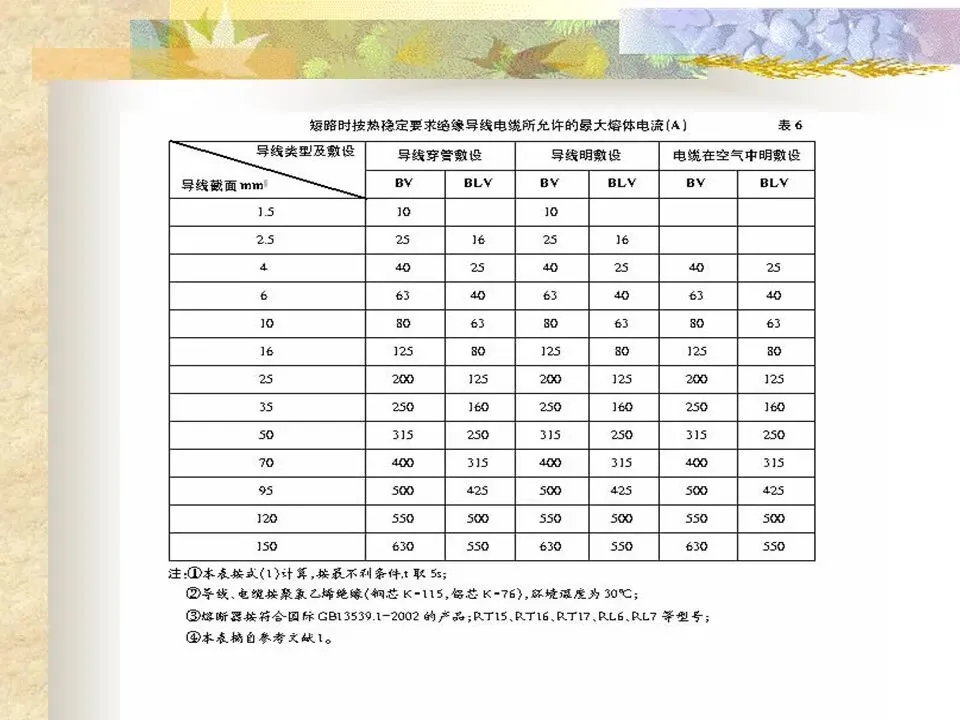

（２）配电干线第二级保护电器（图１中ＲＤ２）：一般宜用熔断器。

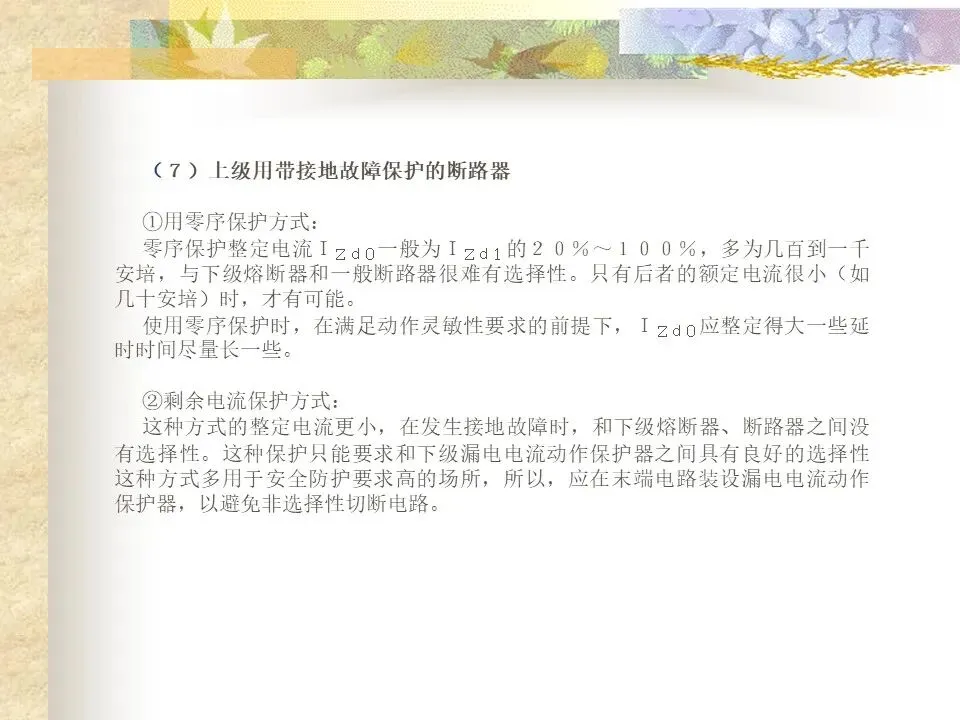

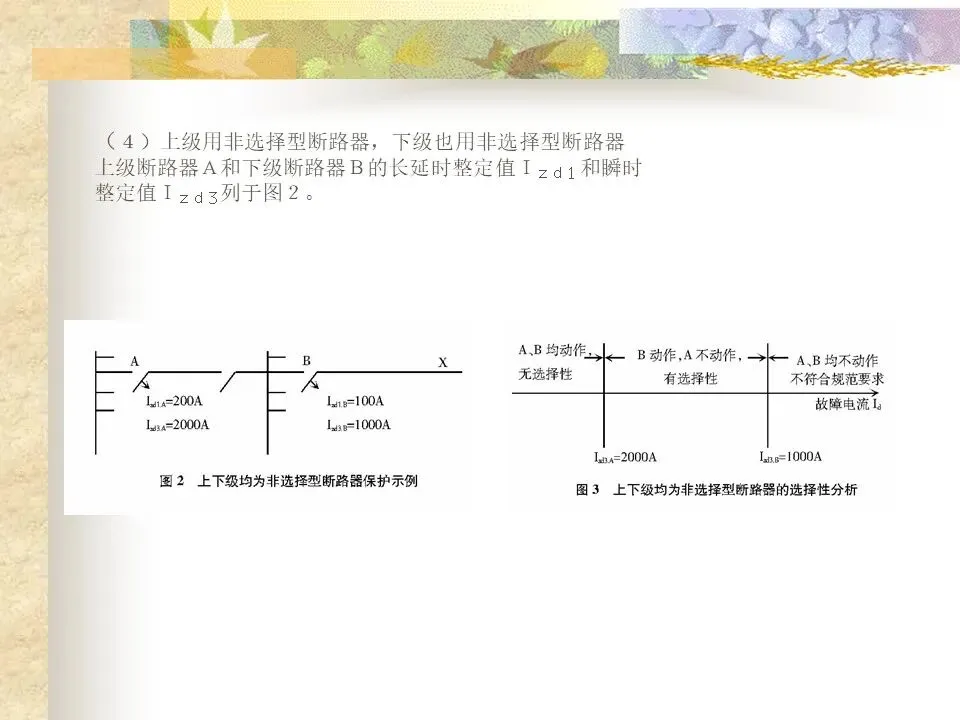

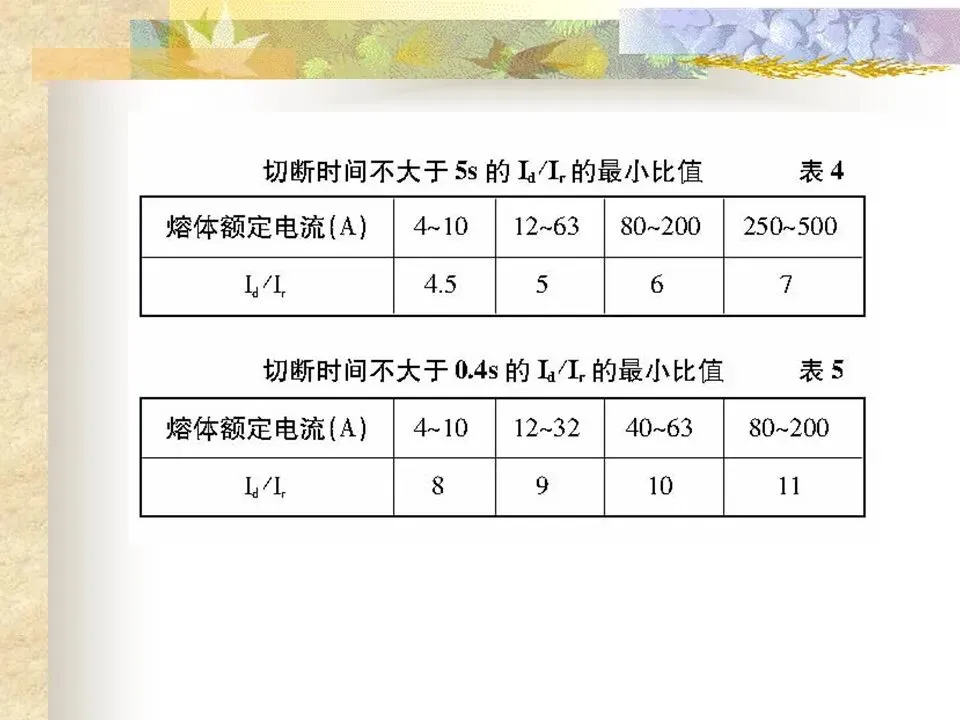

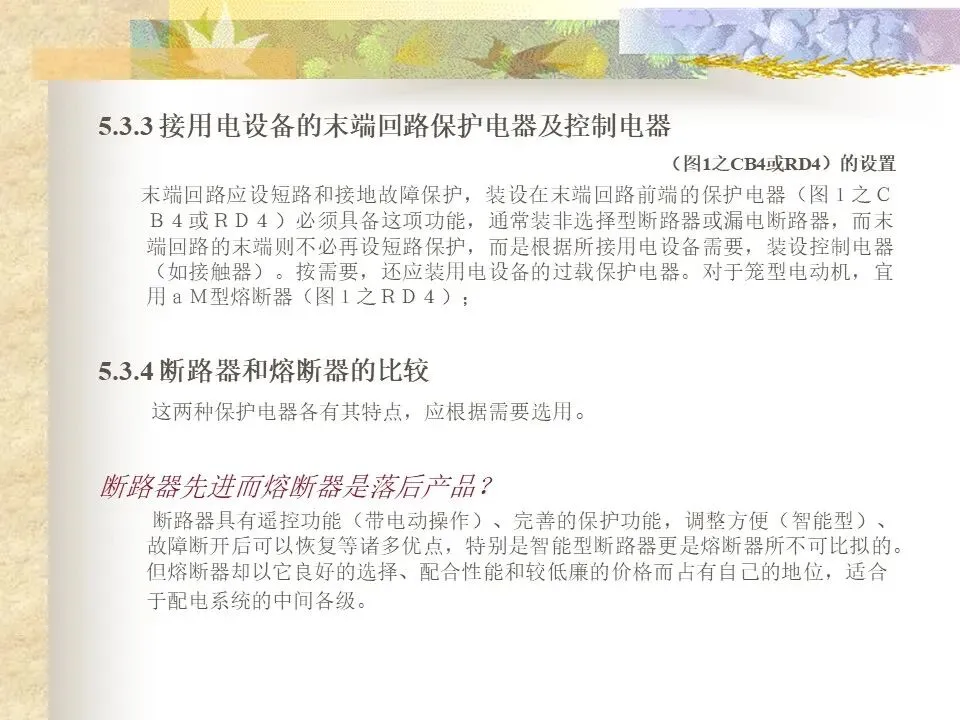

（３）末端电路，即直接接至用电设备的线路保护电路（如图１中的ＣＢ４），通常使用非选择型断路器，必要时，也可用熔断器（如ＲＤ４），这里接笼型电动机，最好用ａＭ型熔断器；
（４）末端电路的上一级线路保护电器（图１中的ＲＤ３）：使用熔断器为好。当所供电的用电设备不多，突然断电影响不大时，也可使用非选择型断路器；
（５）为保证选择性动作，多级配电线路的中间各级（图１中的ＲＤ２、ＲＤ３）最好选用熔断器。

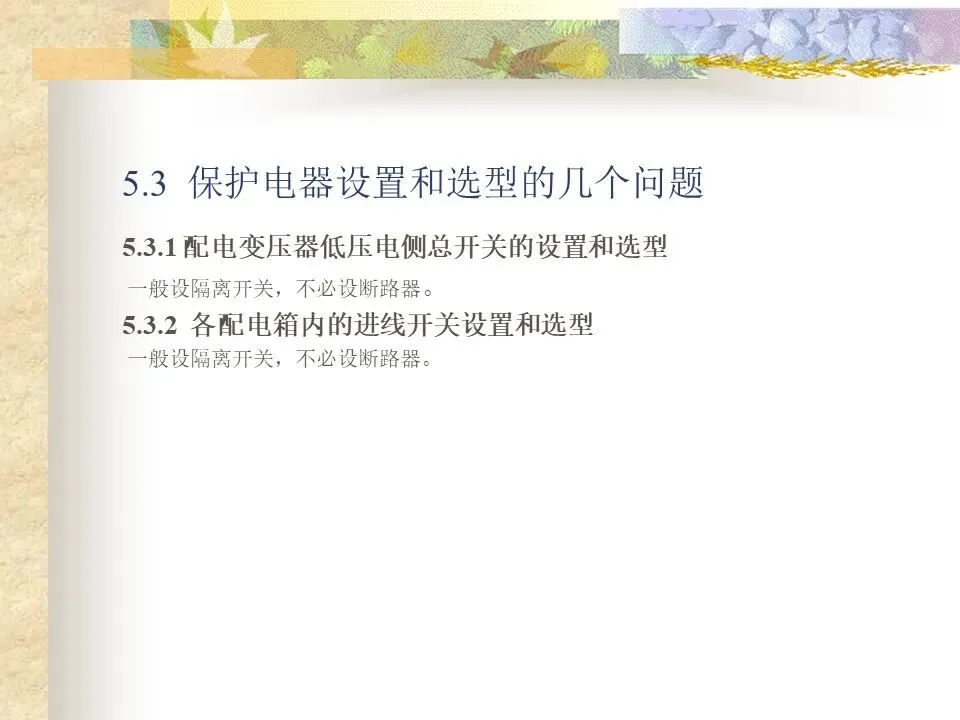

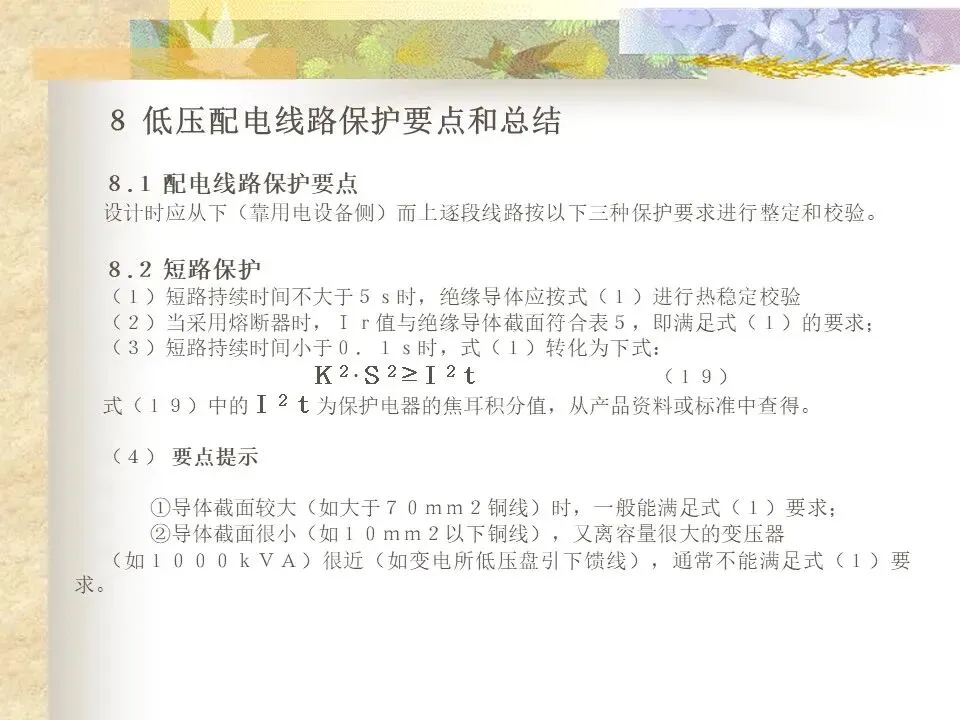

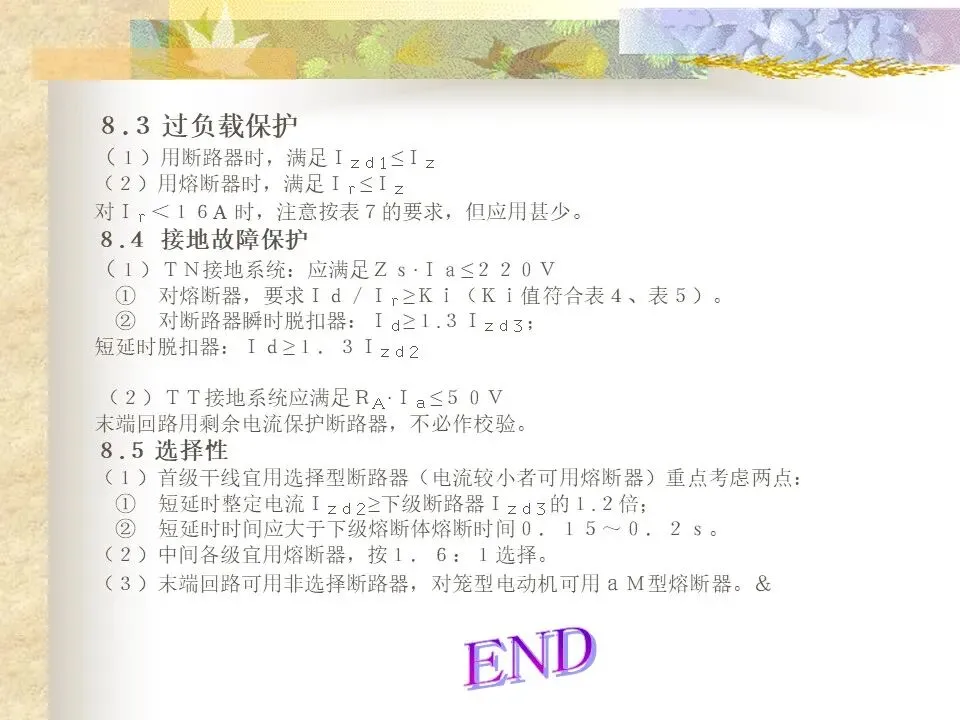

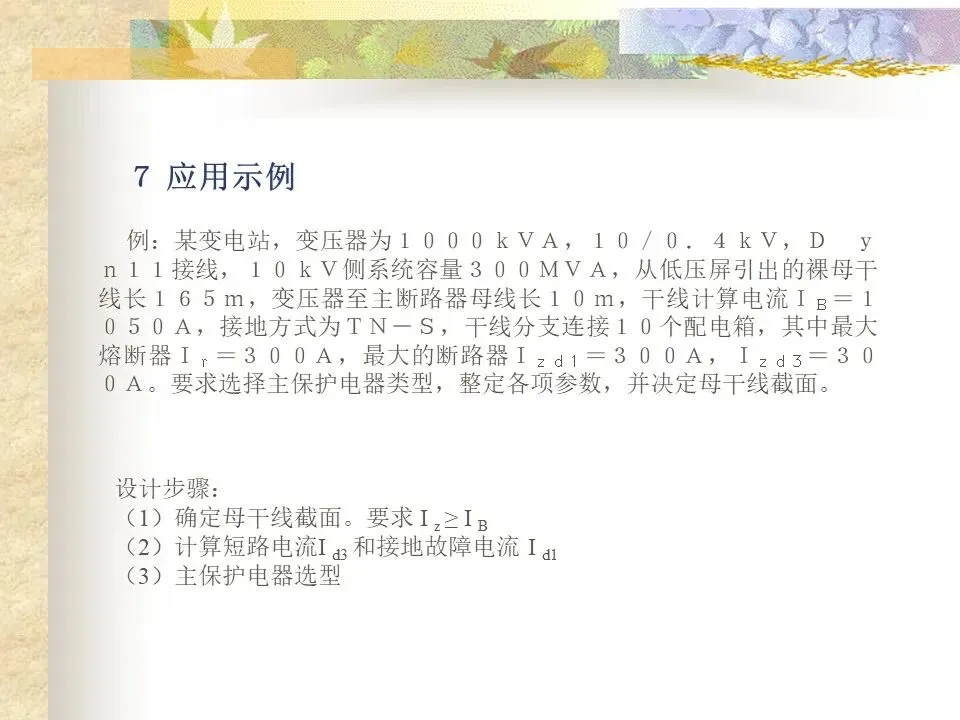

综上所述，配电线路各级保护电器比较合理的选型是：

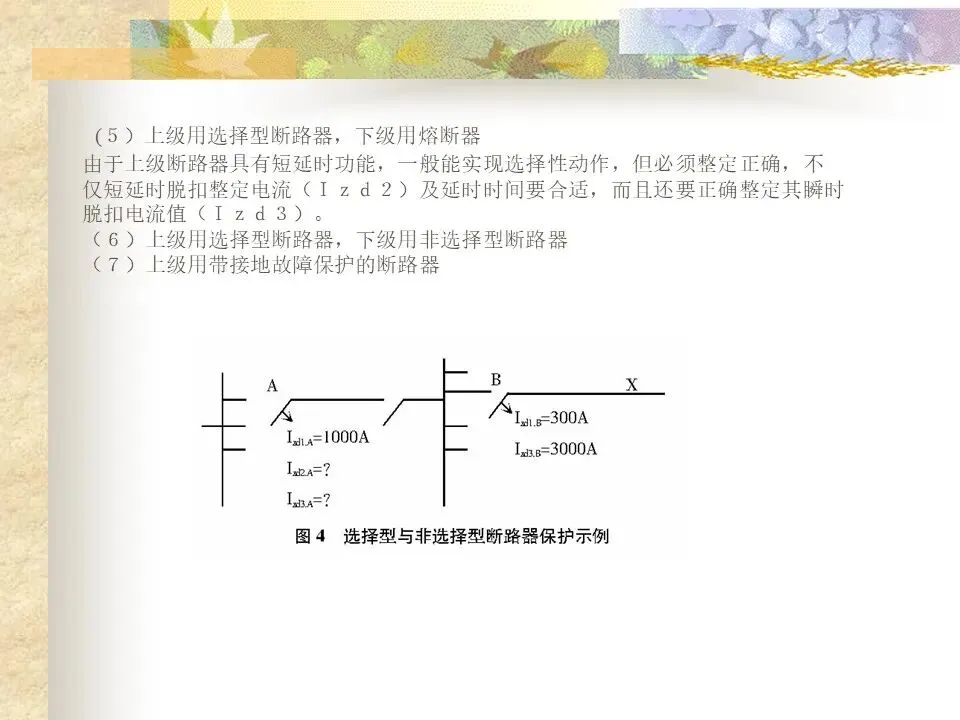

选择型断路器（首端）→熔断器→熔断器→非选择型断路器（末端）。

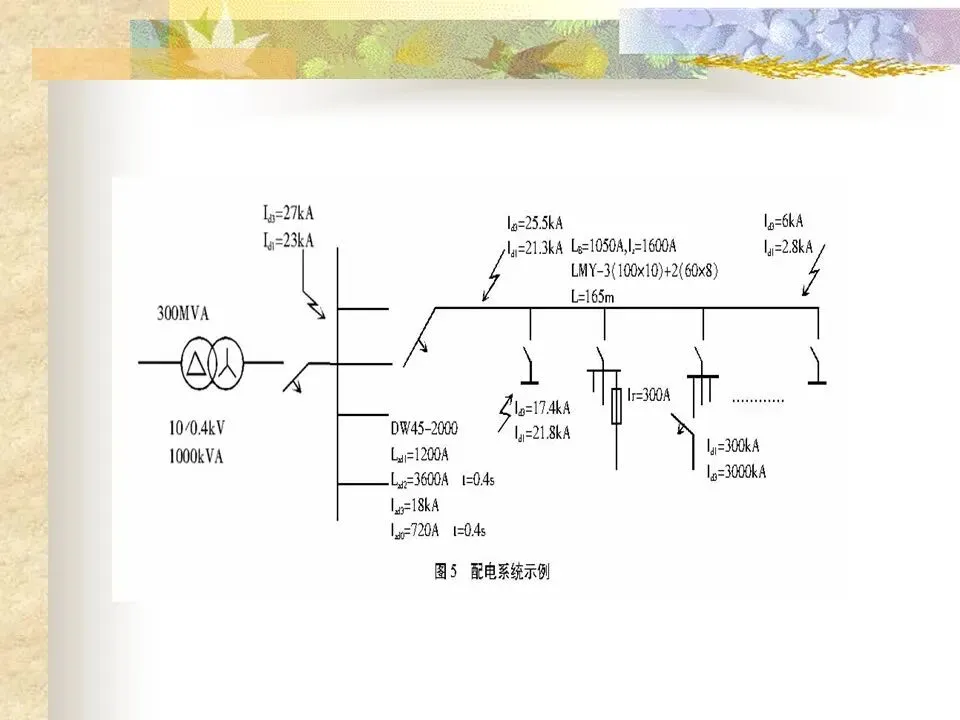

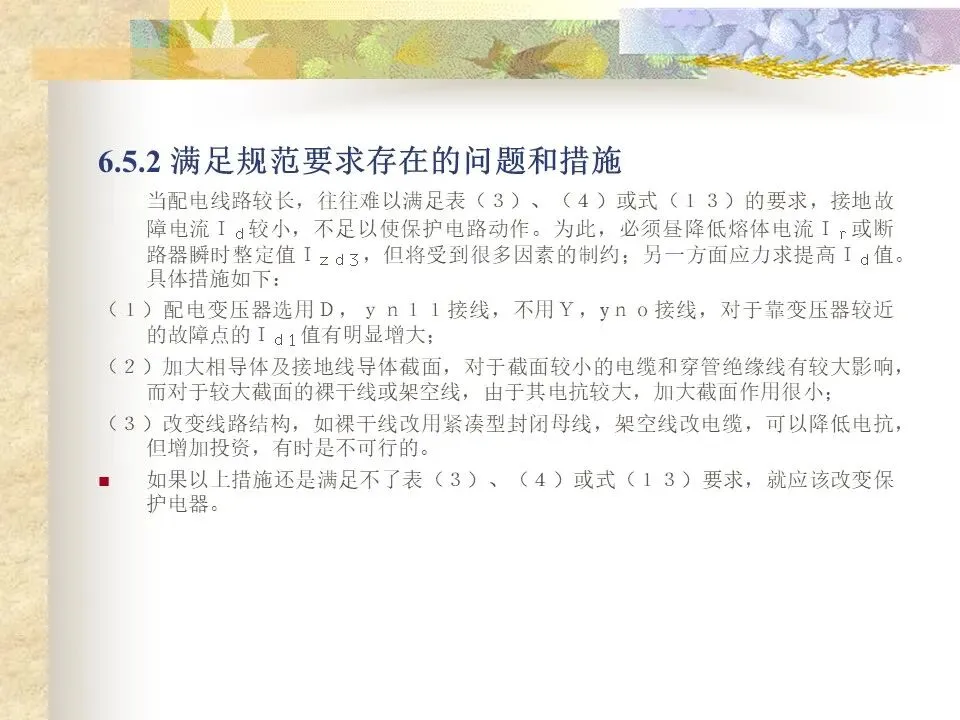

综上所述，配电线路各级保护电器比较合理的选型是：
选择型断路器（首端）→熔断器→熔断器→非选择型断路器（末端）。
