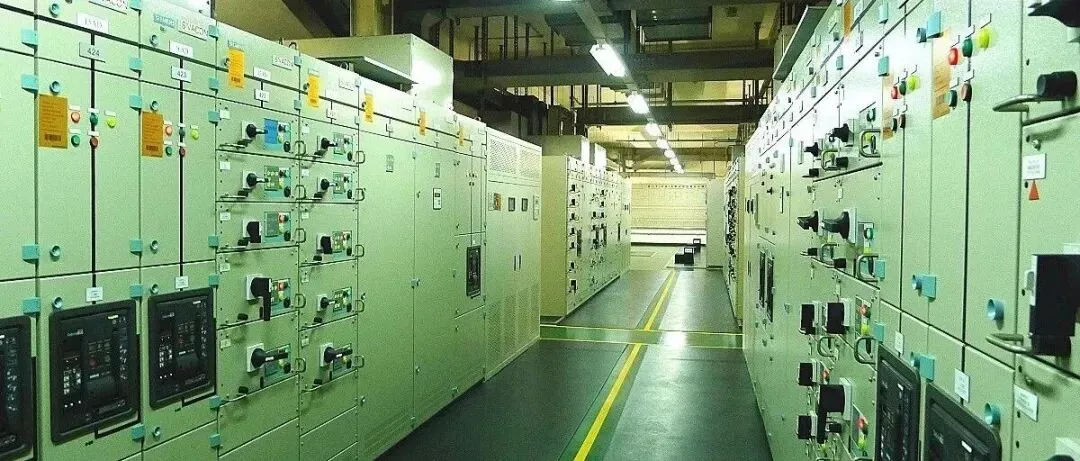

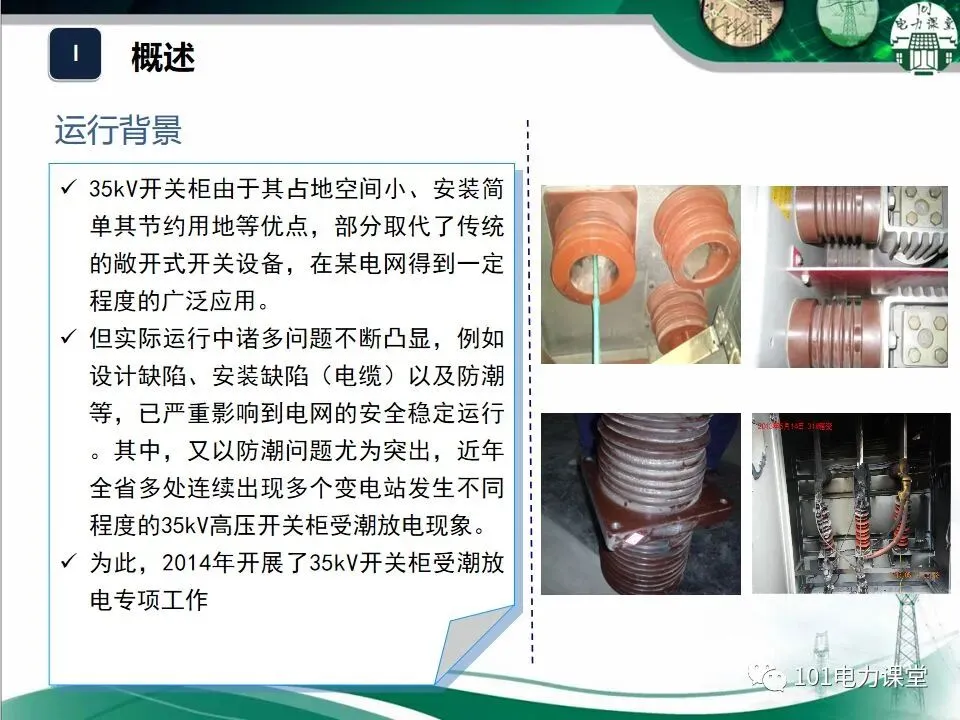

核心速览 本文主要围绕某电网35kV开关柜受潮放电问题展开，分析了设备运行现状、主要厂家产品情况、放电原因，并提出了相应的整治措施。 02

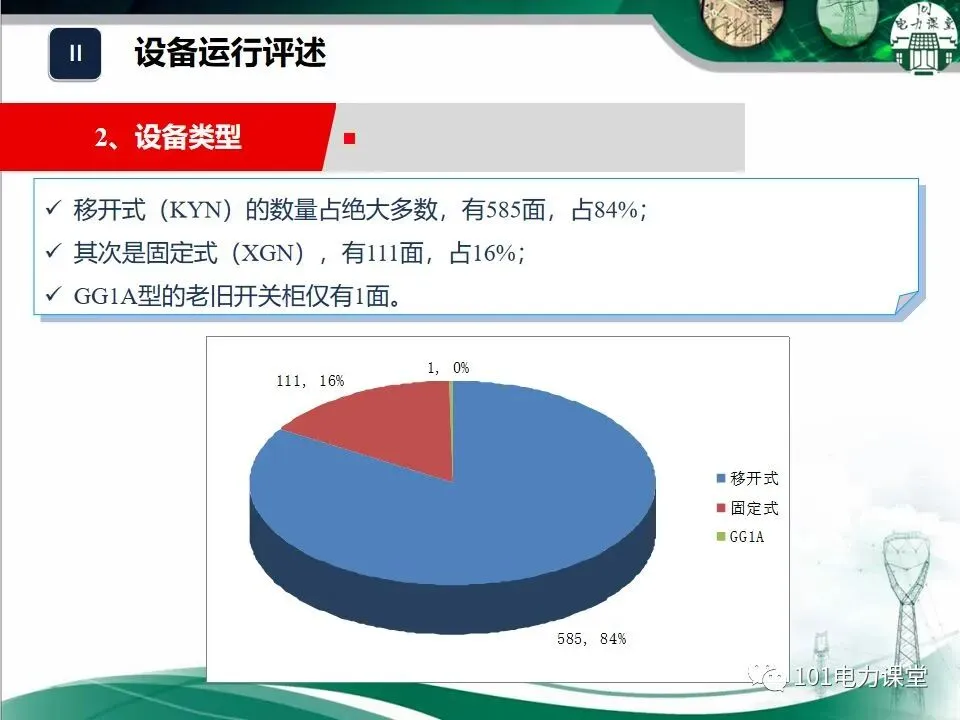

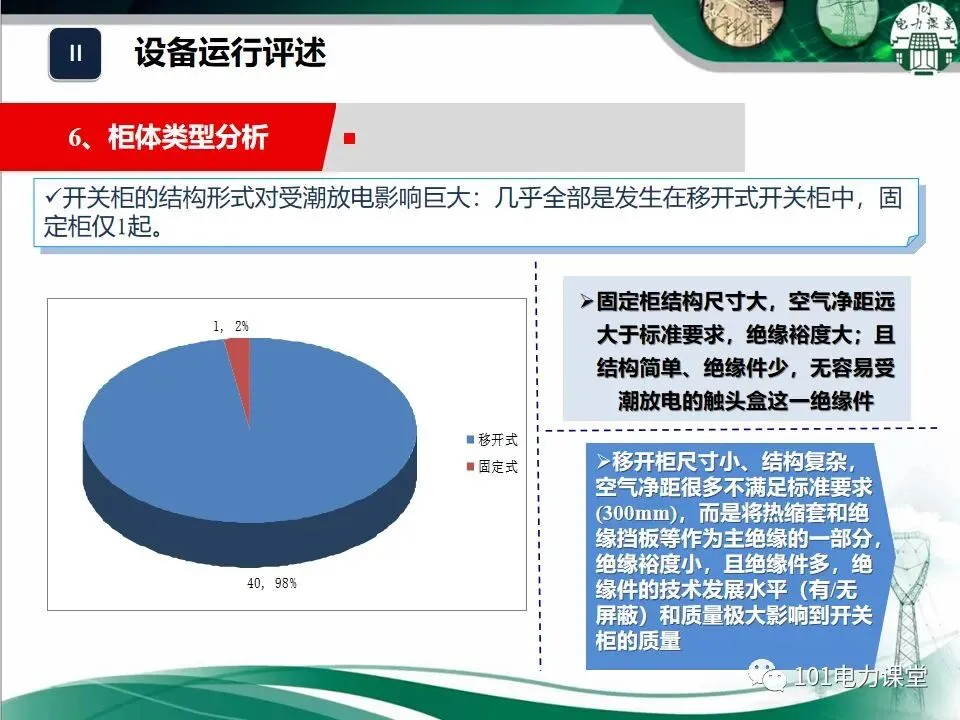

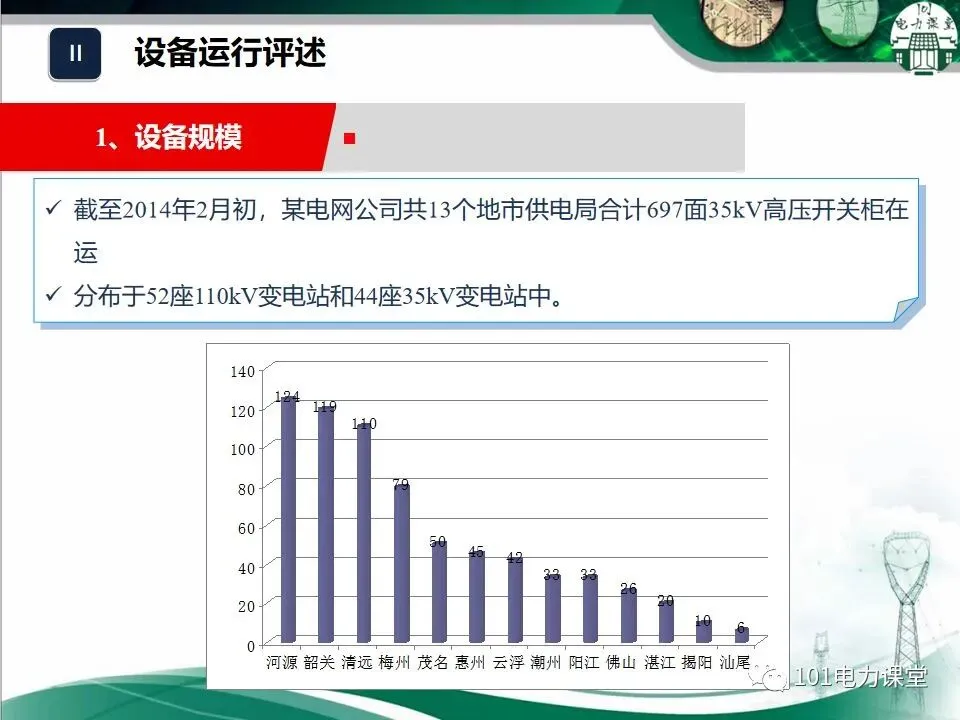

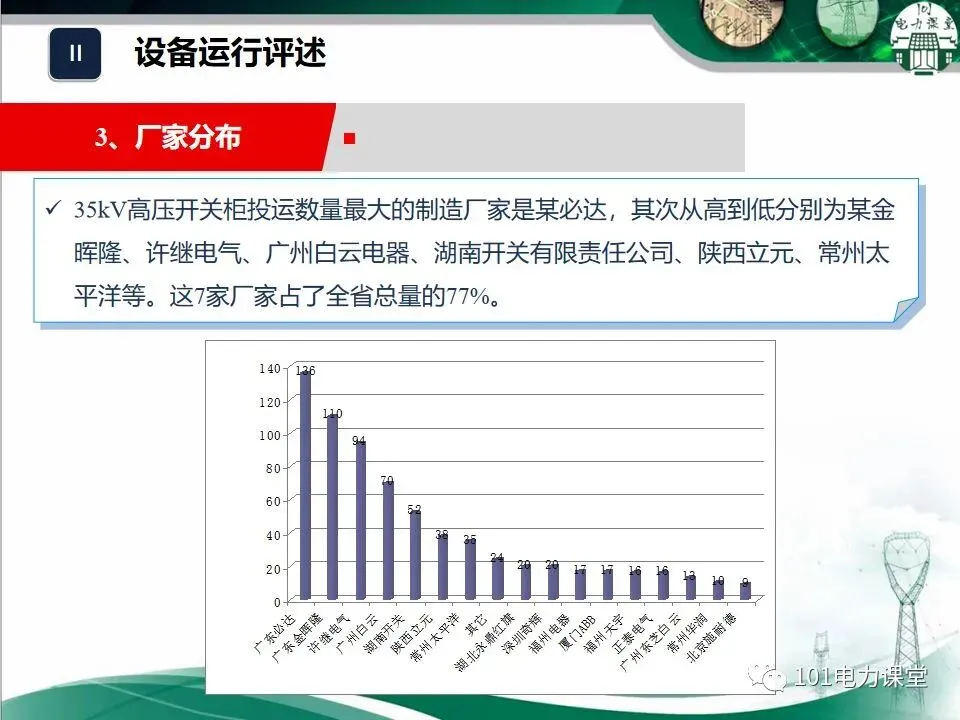

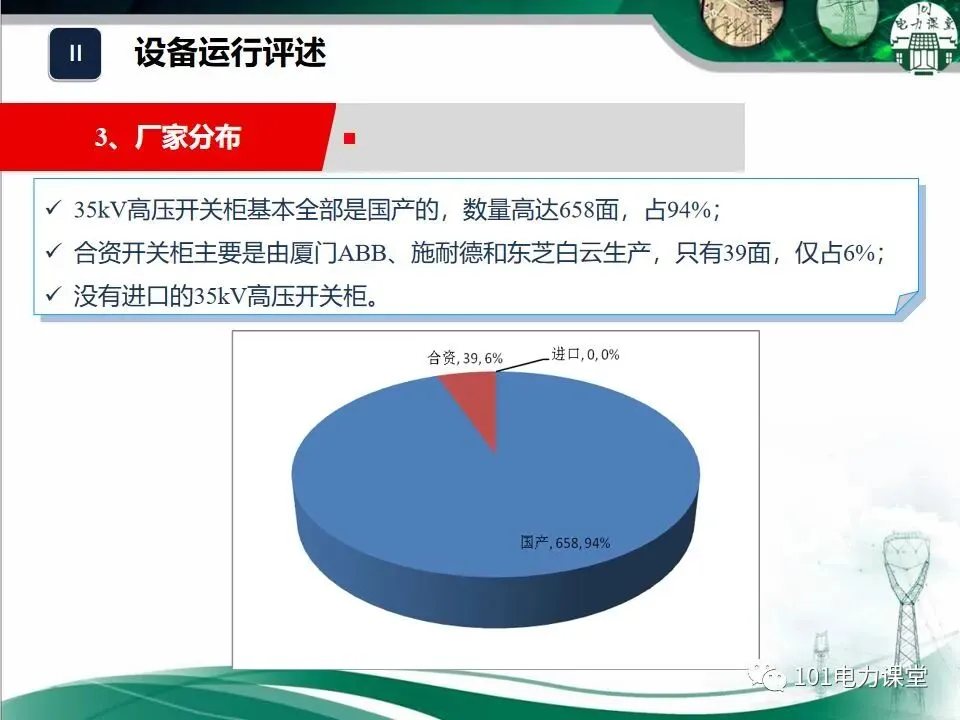

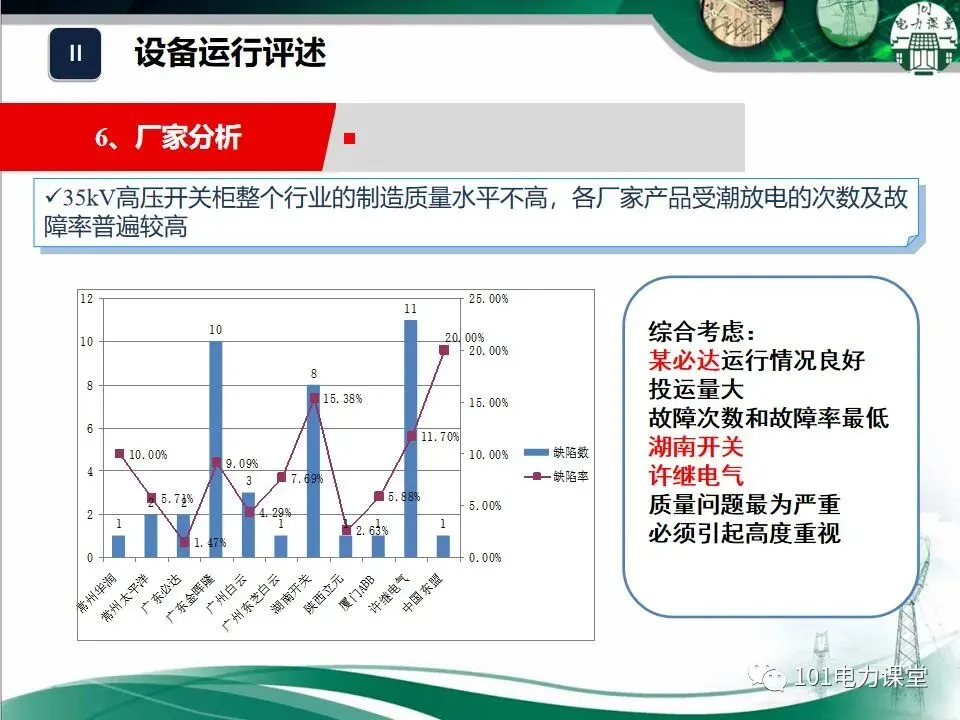

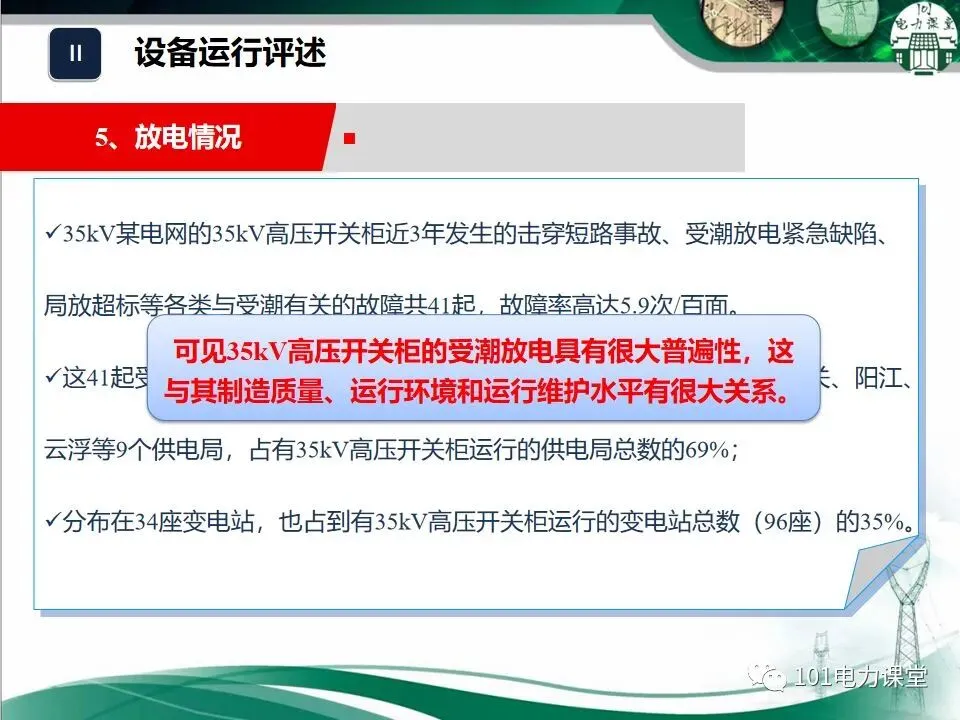

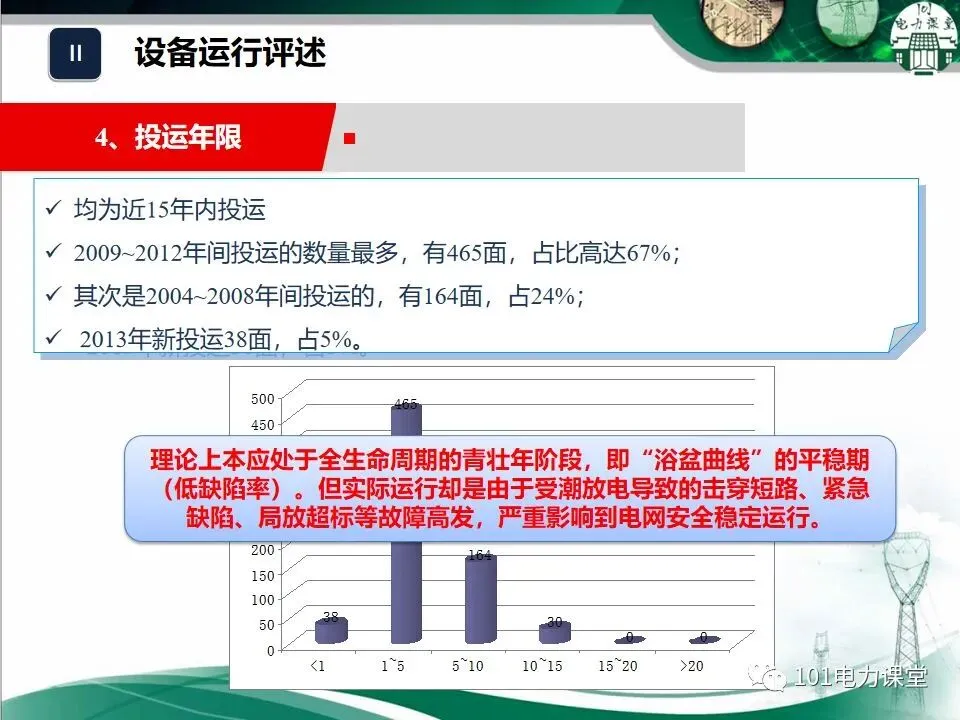

设备运行评述 设备规模 截至2014年2月初，某电网公司13个地市供电局共697面35kV高压开关柜在运，分布于52座110kV变电站和44座35kV变电站。 设备类型 移开式（KYN）585面，占84%；固定式（XGN）111面，占16%；GG1A型仅1面。 厂家分布 国产开关柜658面，占94%；合资开关柜39面，占6%，主要来自厦门ABB、施耐德和东芝白云。投运数量最大的制造厂家是某必达，其次为某金晖隆、许继电气、广州白云电器、湖南开关有限责任公司、陕西立元、常州太平洋等7家，占全省总量的77%。 投运年限 均为近15年内投运，2009 - 2012年间投运465面，占67%；2004 - 2008年间投运164面，占24%；2013年新投运38面，占5%。 放电情况 近3年发生与受潮有关的故障共41起，故障率5.9次/百面，分布在9个供电局（占69%）和34座变电站（占35%）。 柜体类型分析 放电几乎全部发生在移开式开关柜（40起，占98%），固定柜仅1起。移开柜尺寸小、结构复杂，空气净距多不满足标准要求，绝缘裕度小，绝缘件多；固定柜结构尺寸大，空气净距远大于标准，绝缘裕度大。 厂家分析 行业制造质量水平不高，各厂家产品受潮放电故障率普遍较高。某必达运行情况良好，故障次数和故障率最低；湖南开关、许继电气质量问题最为严重。 03

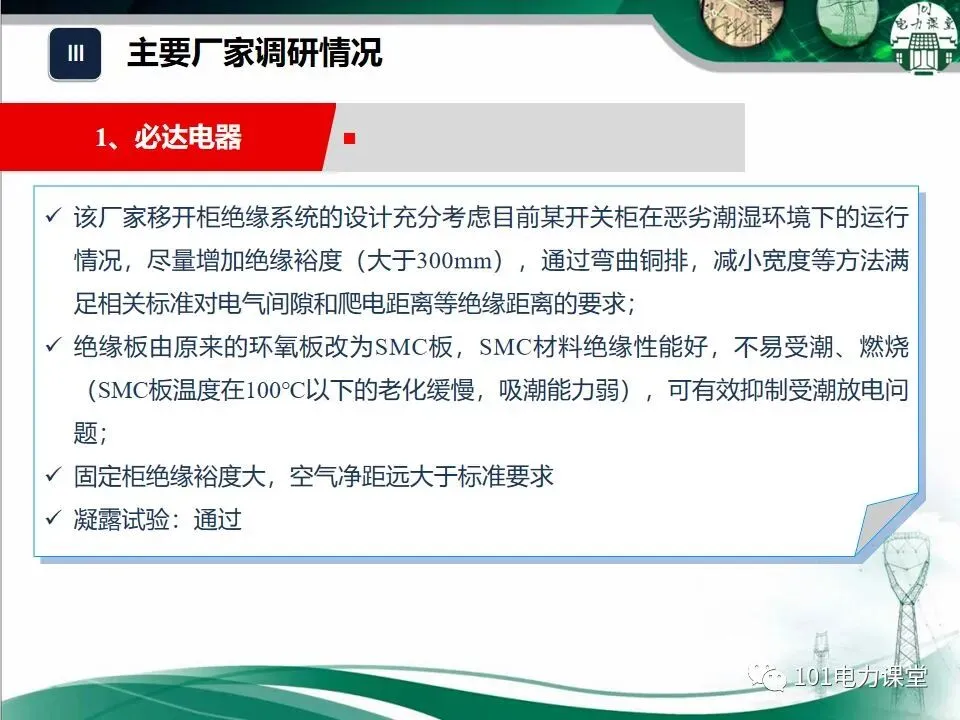

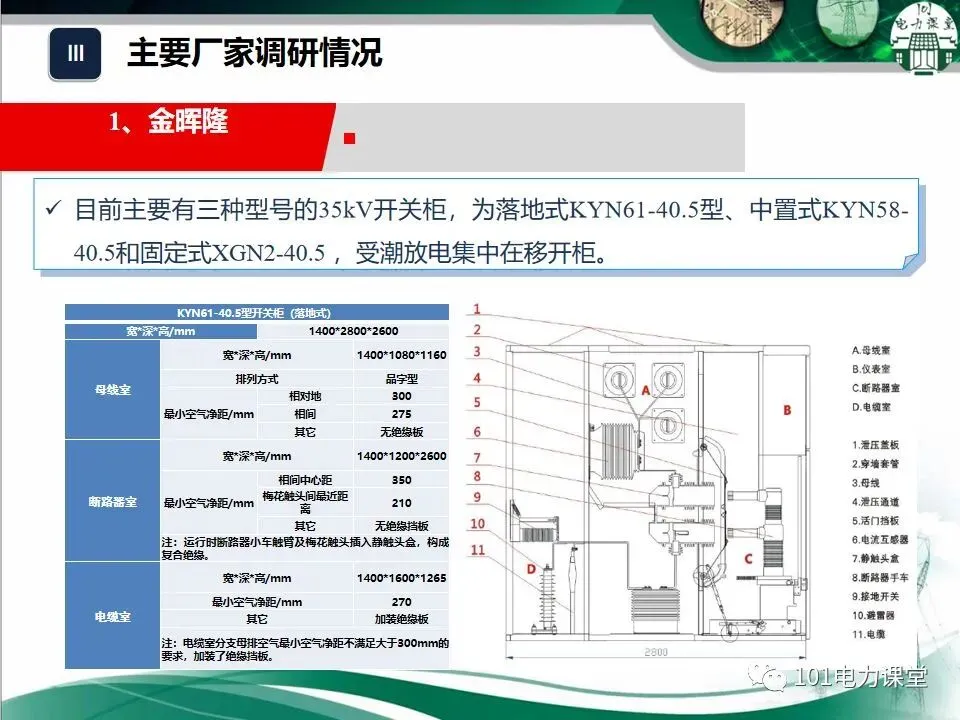

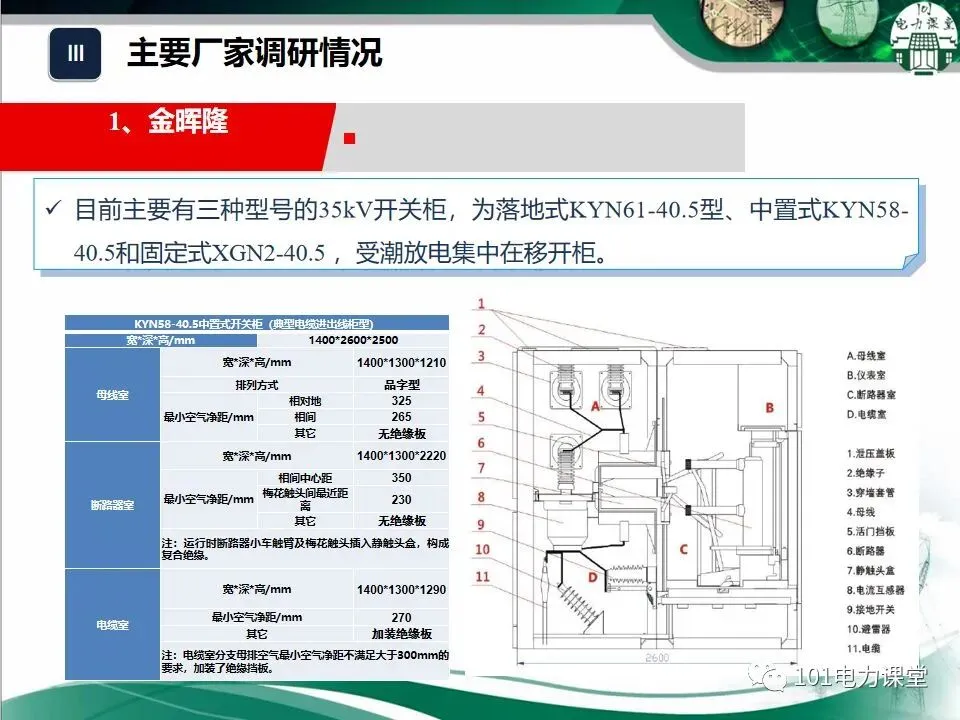

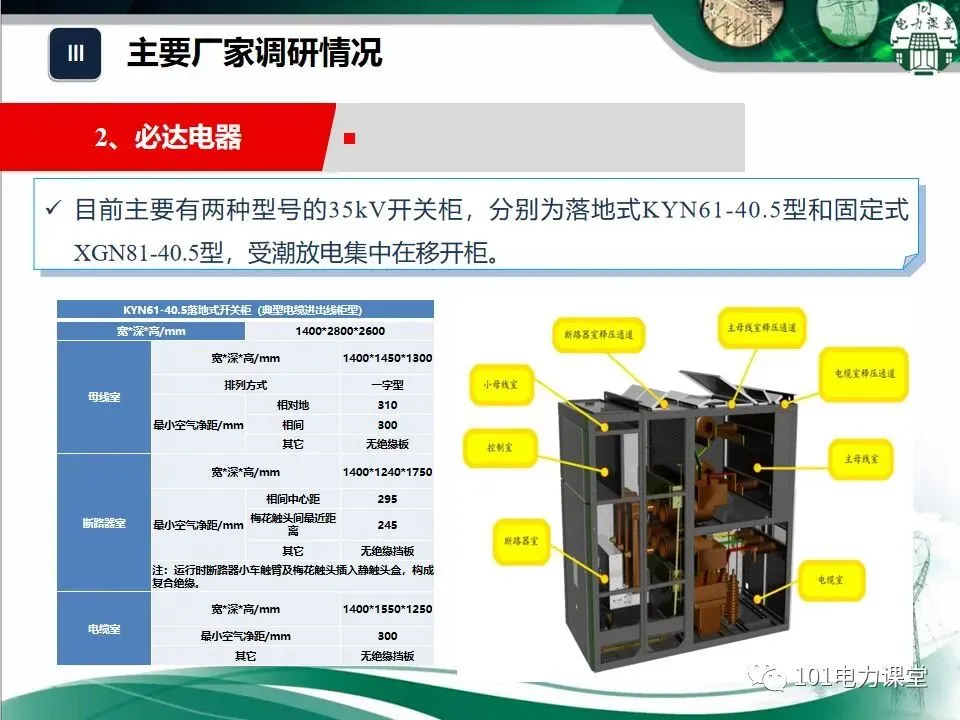

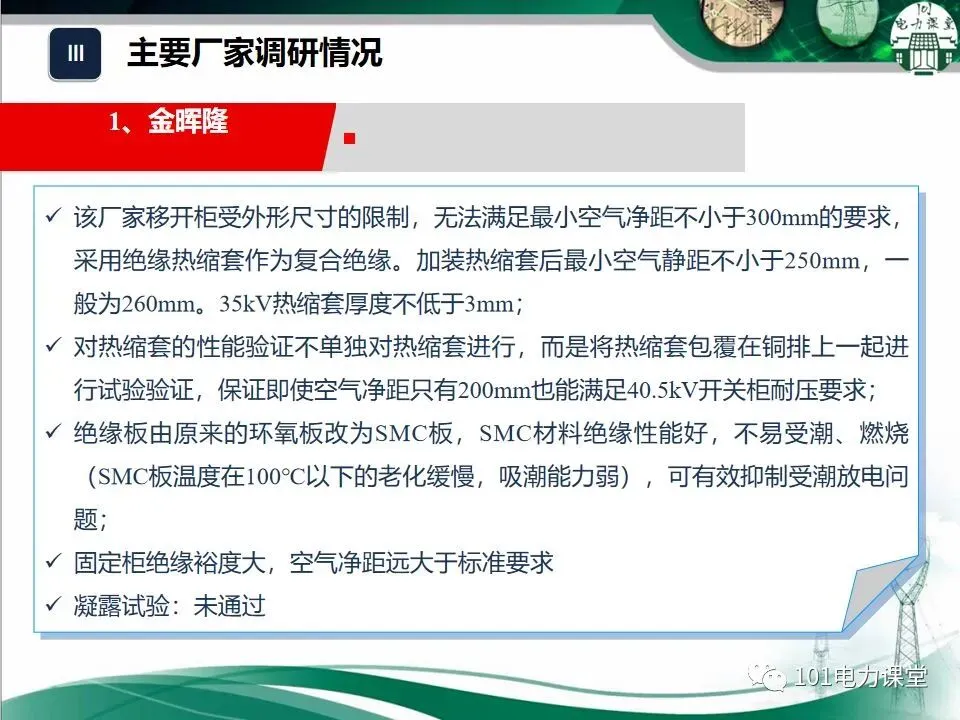

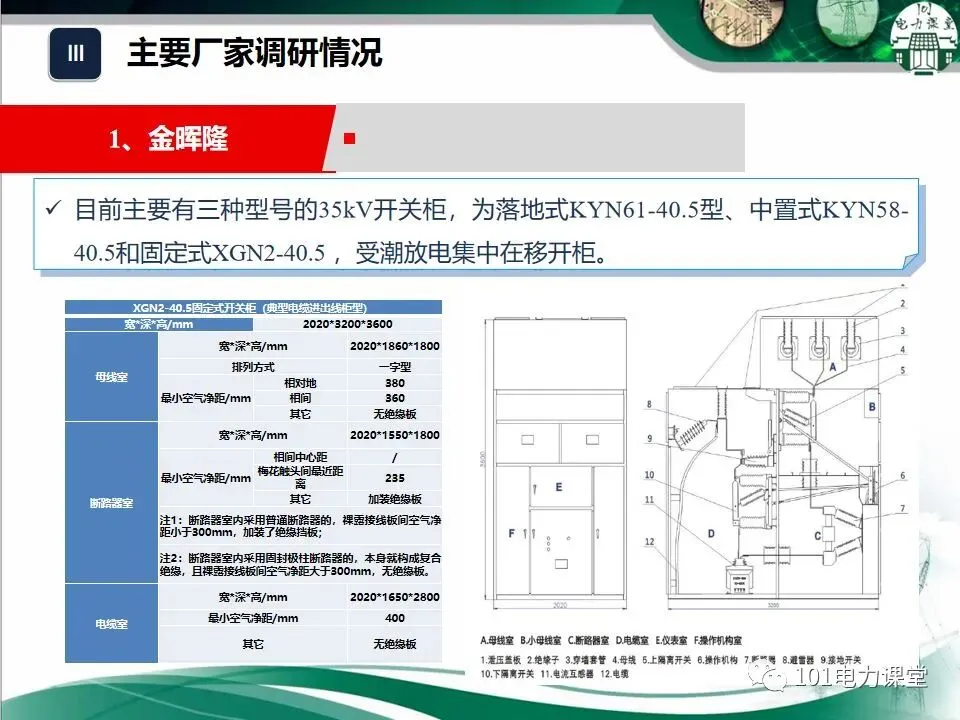

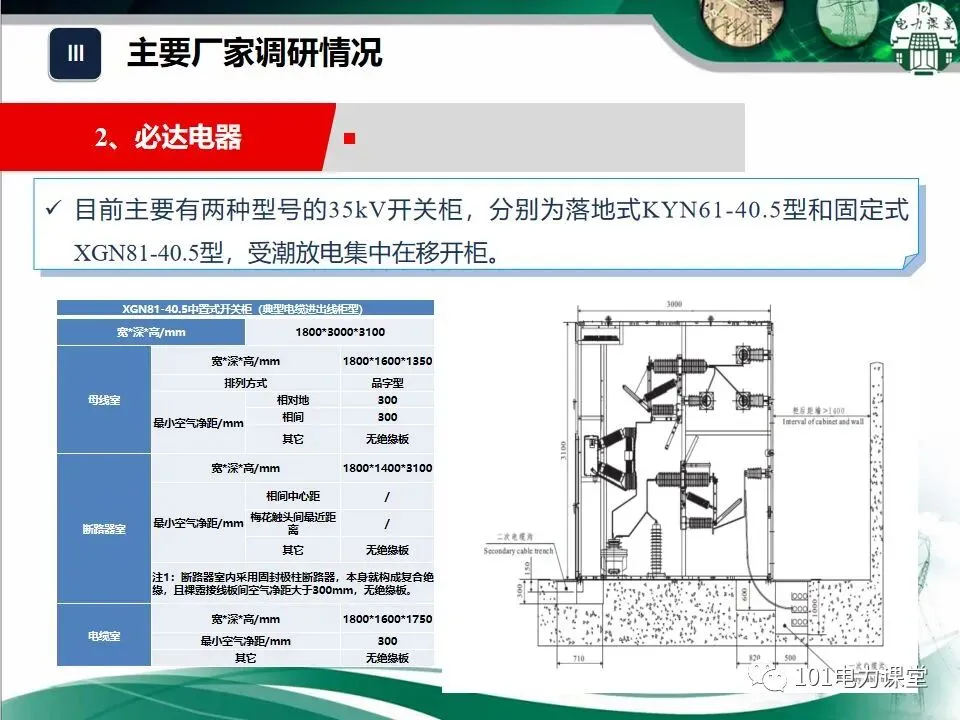

主要厂家调研情况 金晖隆 主要有落地式KYN61 - 40.5型、中置式KYN58 - 40.5和固定式XGN2 - 40.5三种型号，受潮放电集中在移开柜。移开柜受外形尺寸限制，空气净距无法满足300mm要求，采用绝缘热缩套作为复合绝缘，加装后最小空气静距不小于250mm（一般260mm），35kV热缩套厚度不低于3mm，热缩套与铜排一起试验验证。绝缘板由环氧板改为SMC板，固定柜绝缘裕度大，凝露试验未通过。 必达电器 主要有落地式KYN61 - 40.5型和固定式XGN81 - 40.5型，受潮放电集中在移开柜。移开柜绝缘系统设计增加绝缘裕度（大于300mm），通过弯曲铜排、减小宽度等满足标准要求。绝缘板由环氧板改为SMC板，固定柜绝缘裕度大，凝露试验通过。 04

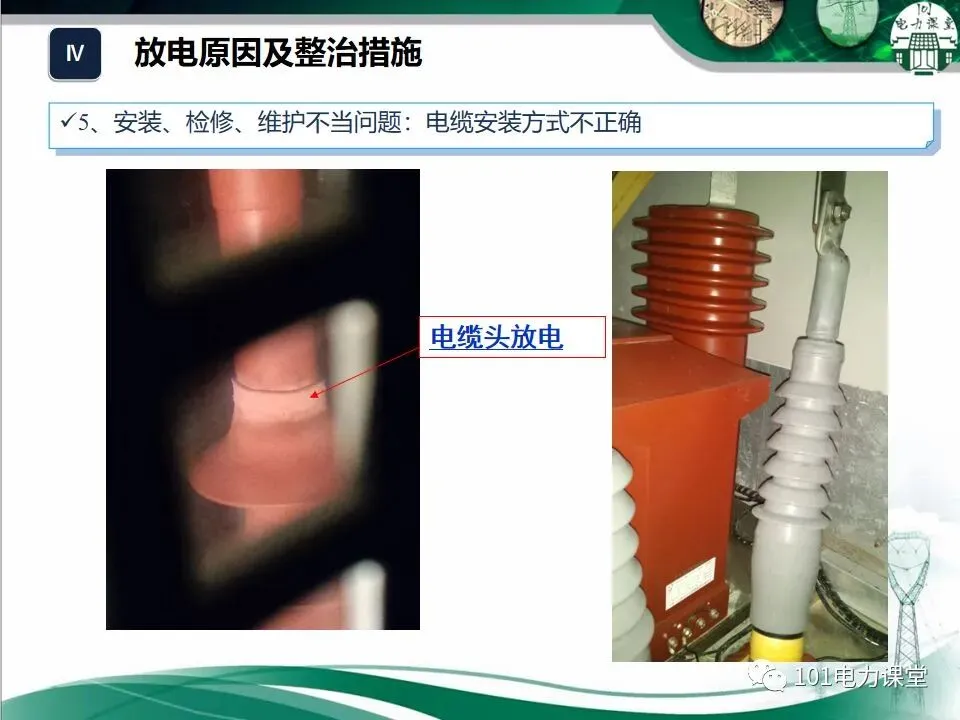

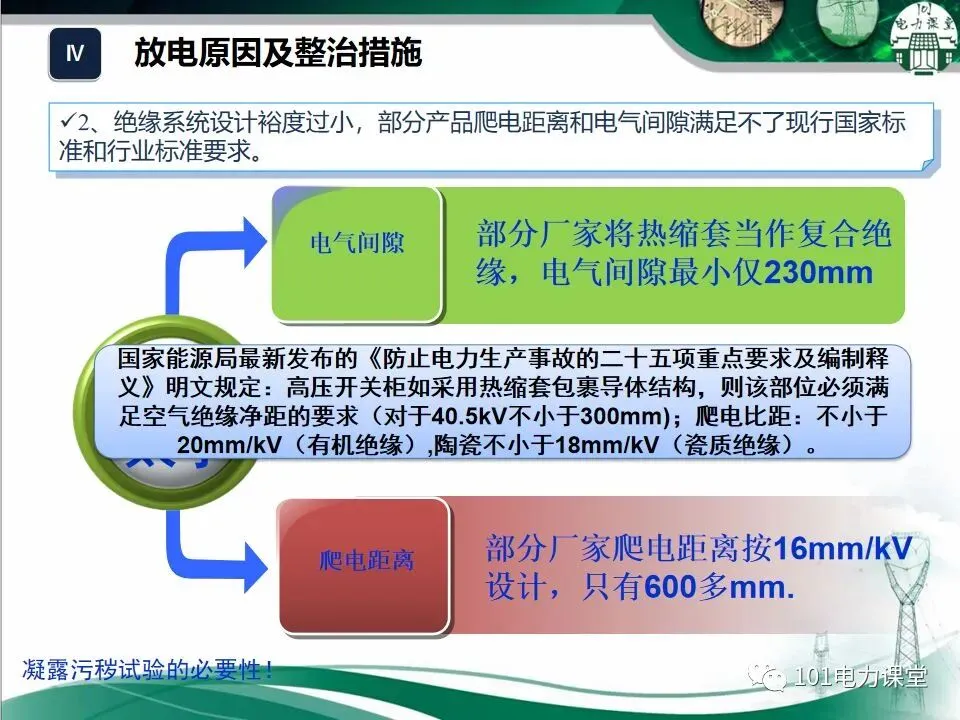

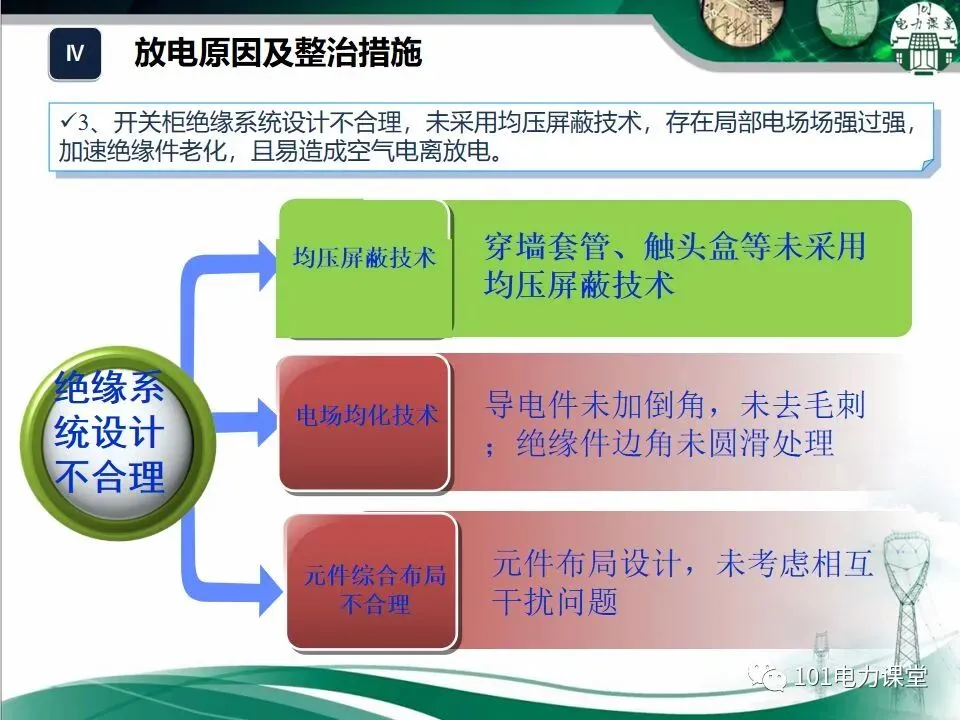

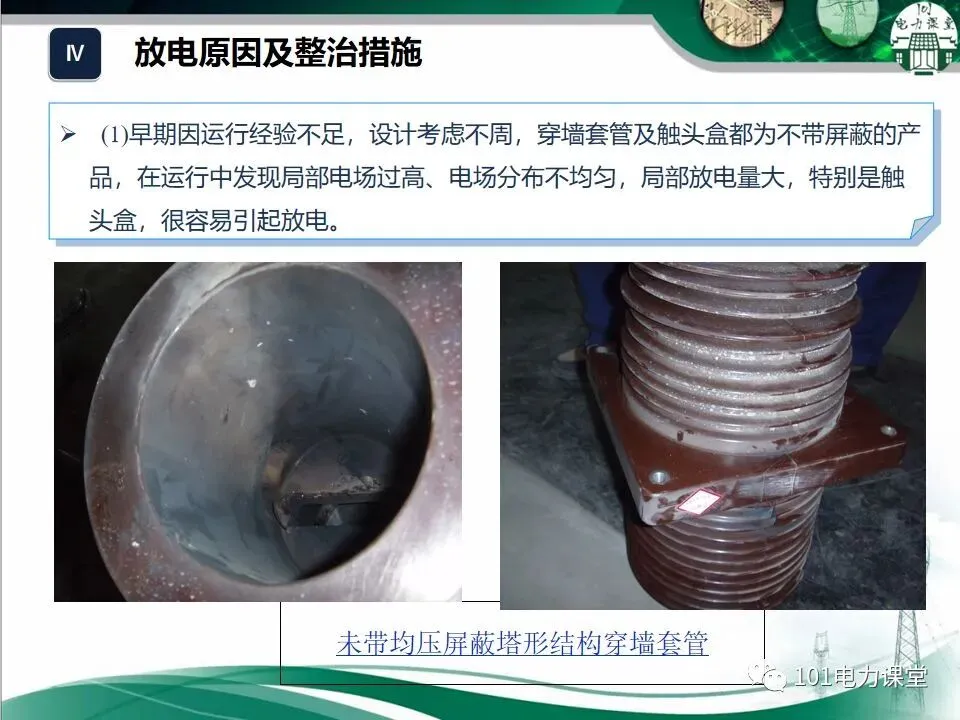

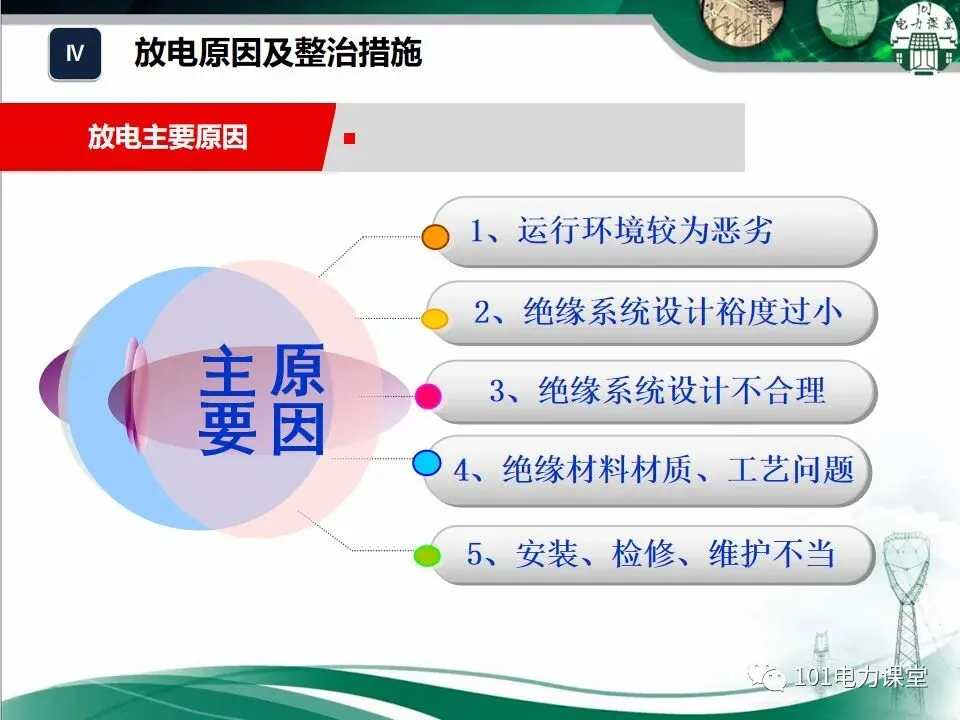

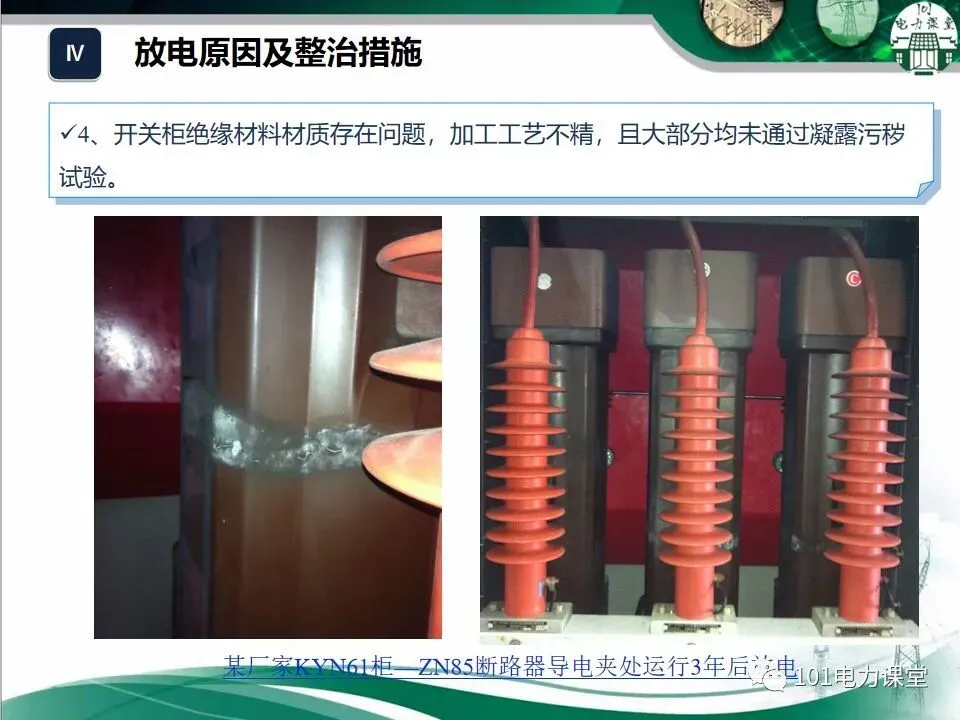

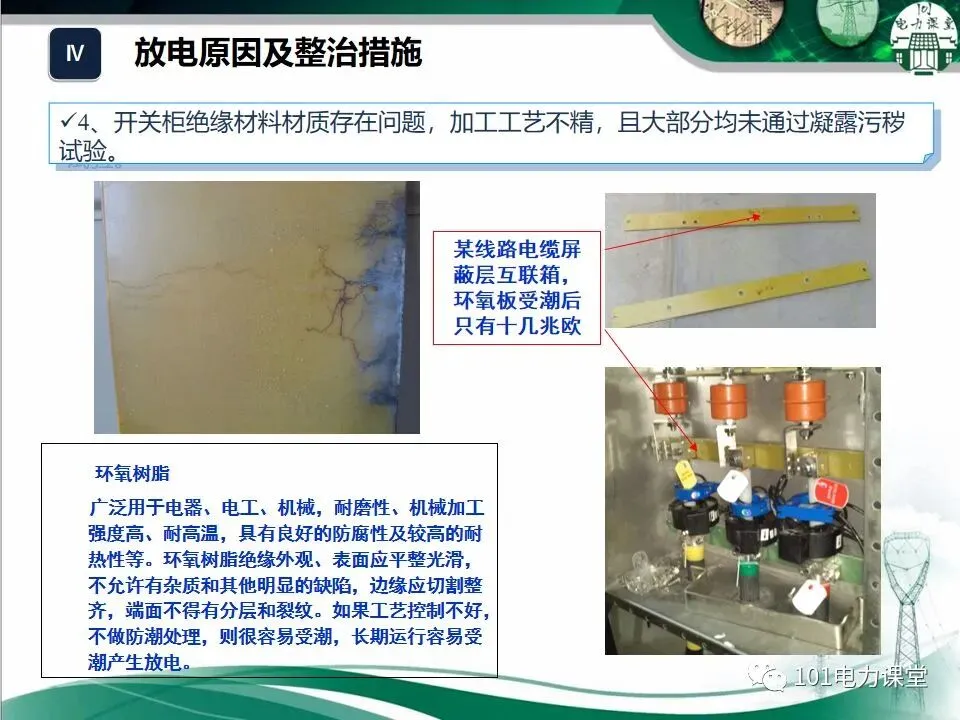

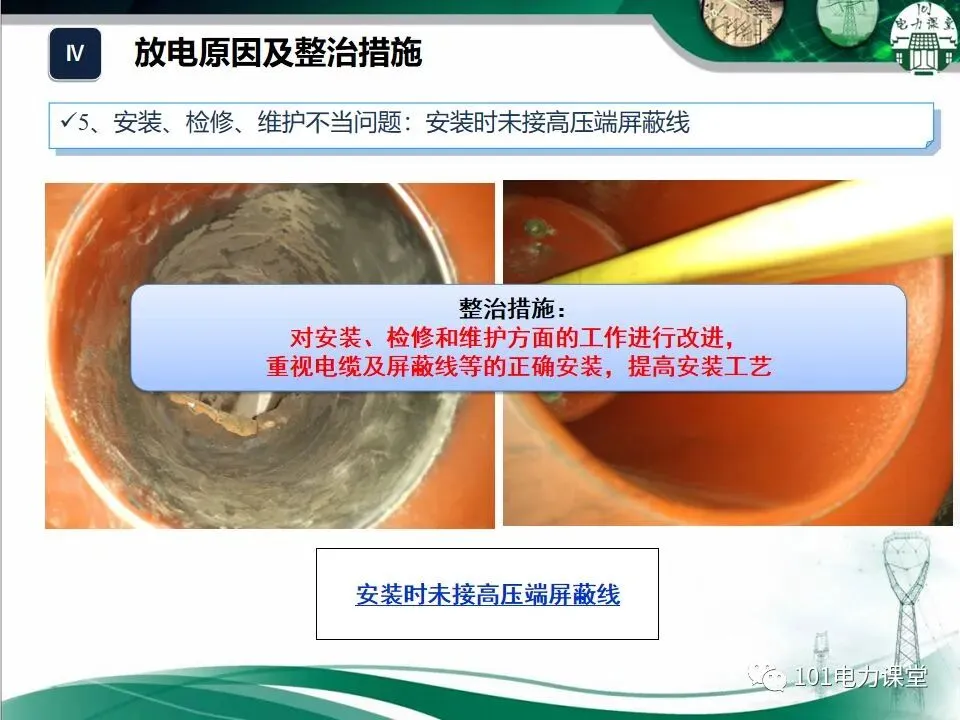

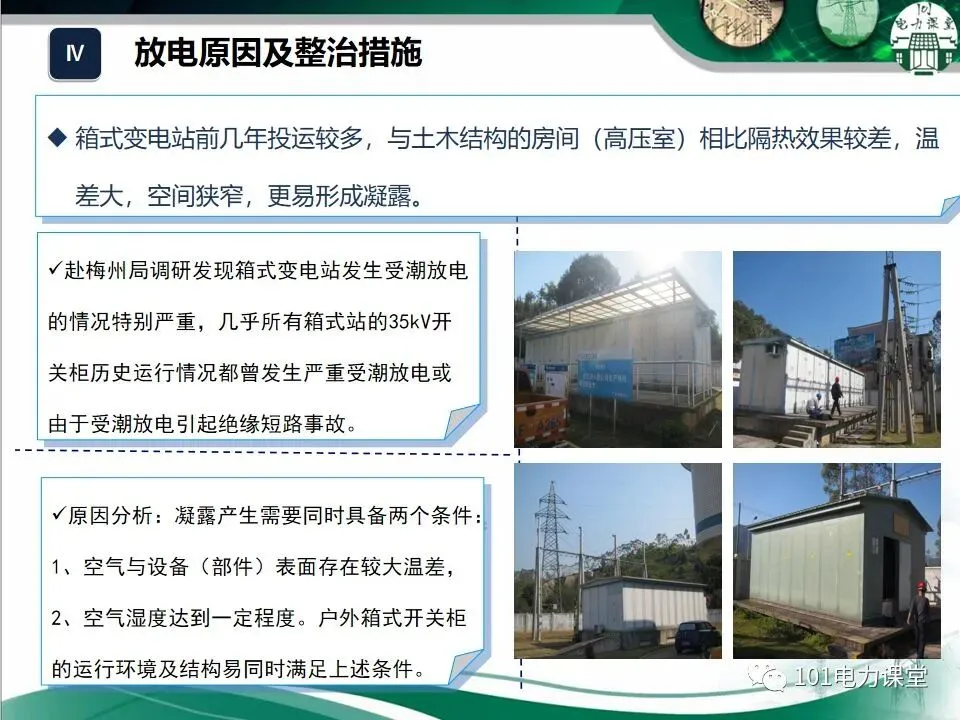

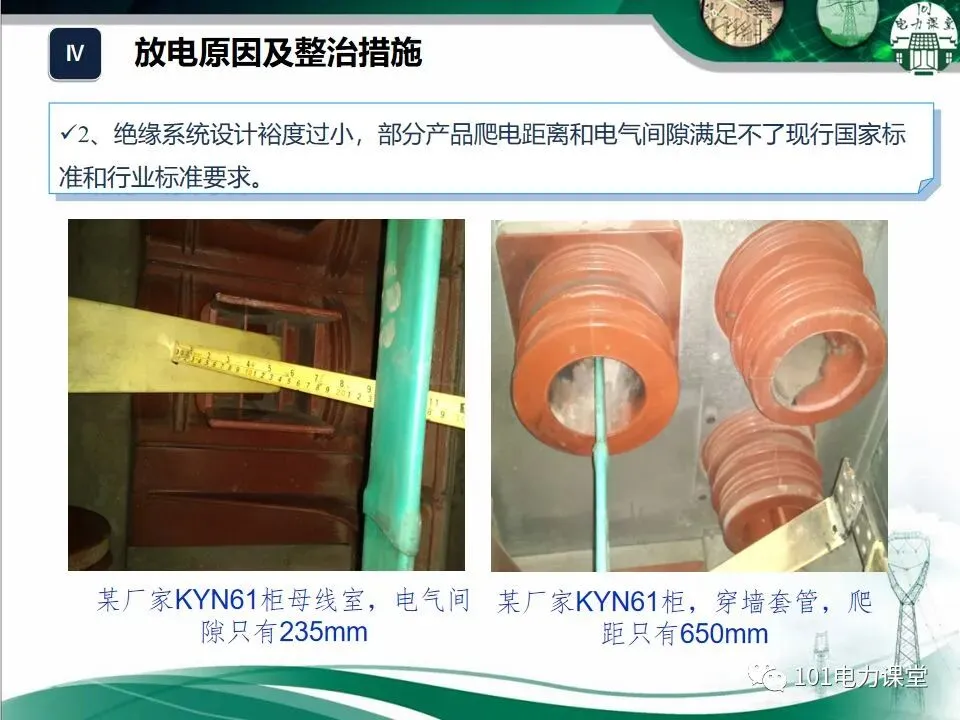

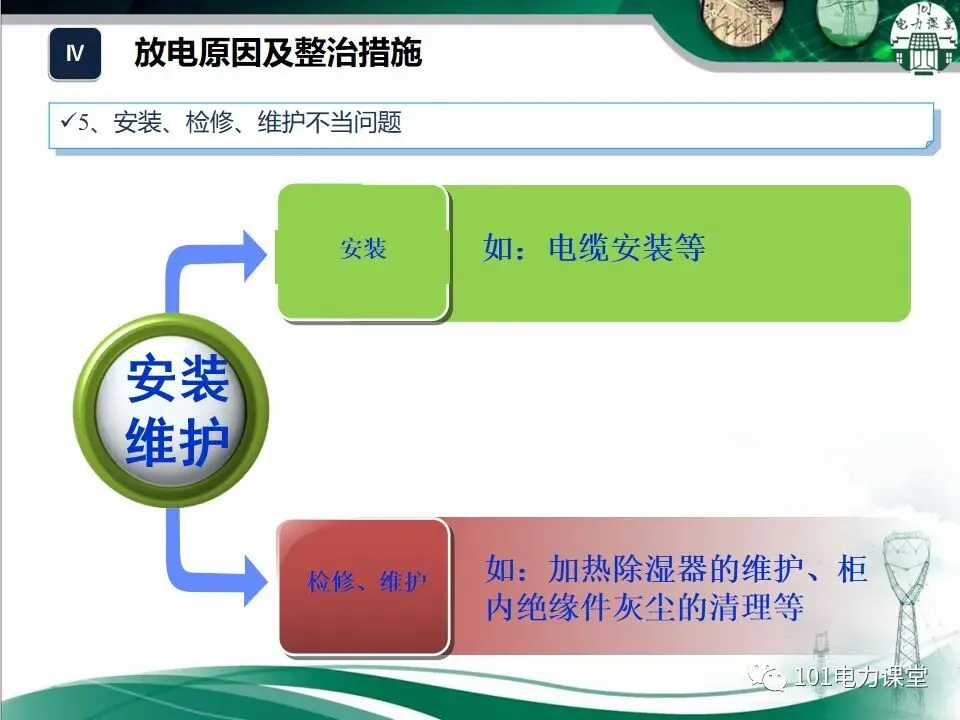

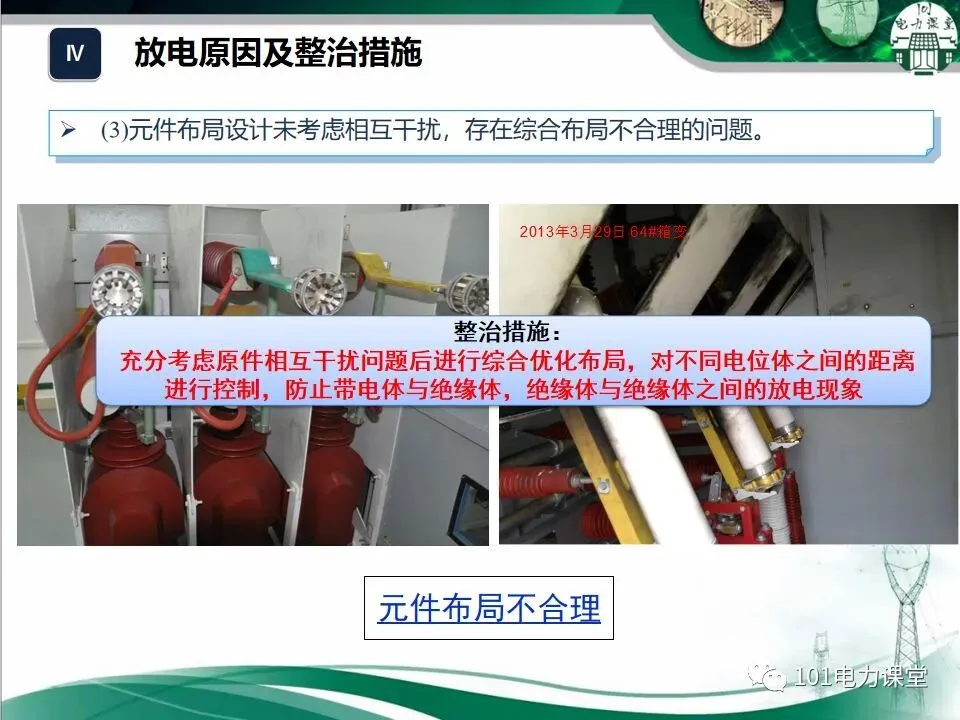

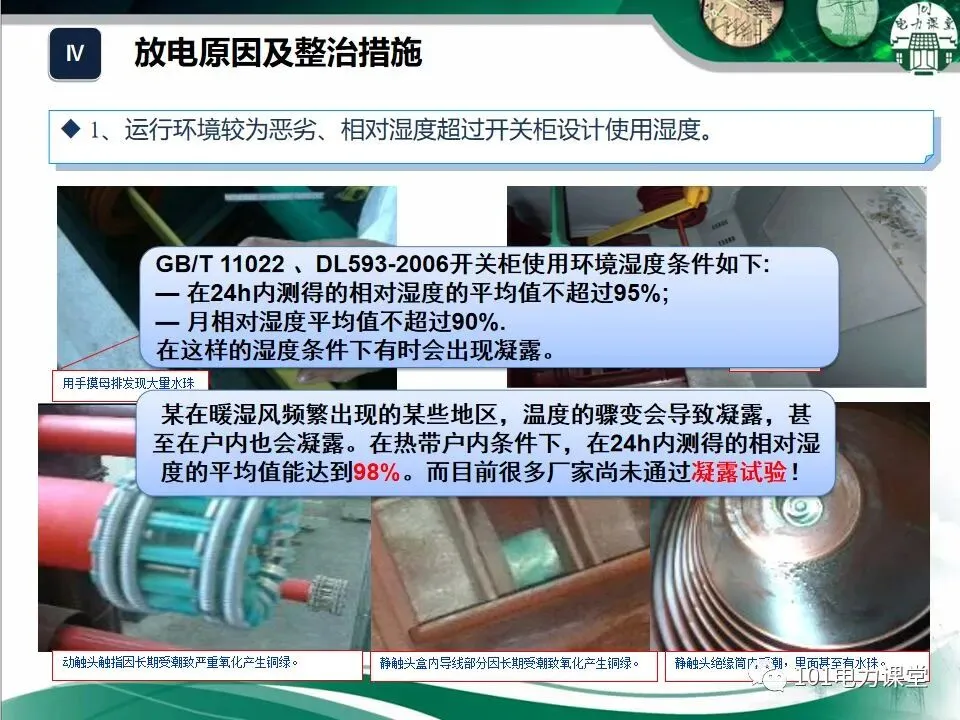

放电原因及整治措施 放电主要原因 运行环境恶劣，相对湿度超过设计使用湿度，箱式变电站隔热效果差更易凝露；绝缘系统设计裕度过小，部分产品爬电距离和电气间隙不满足标准； 开关柜绝缘系统设计不合理，未采用均压屏蔽技术，存在局部电场场强过强； 绝缘材料材质存在问题，加工工艺不精，大部分未通过凝露污秽试验；安装、检修、维护不当，如电缆安装方式不正确、未接高压端屏蔽线等。 整治措施

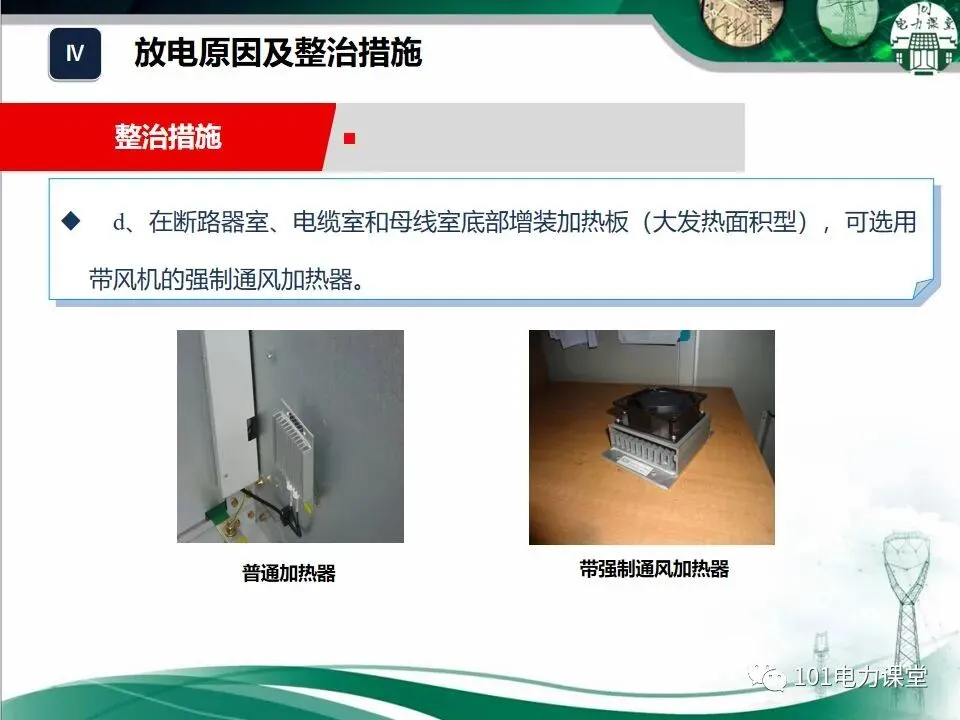

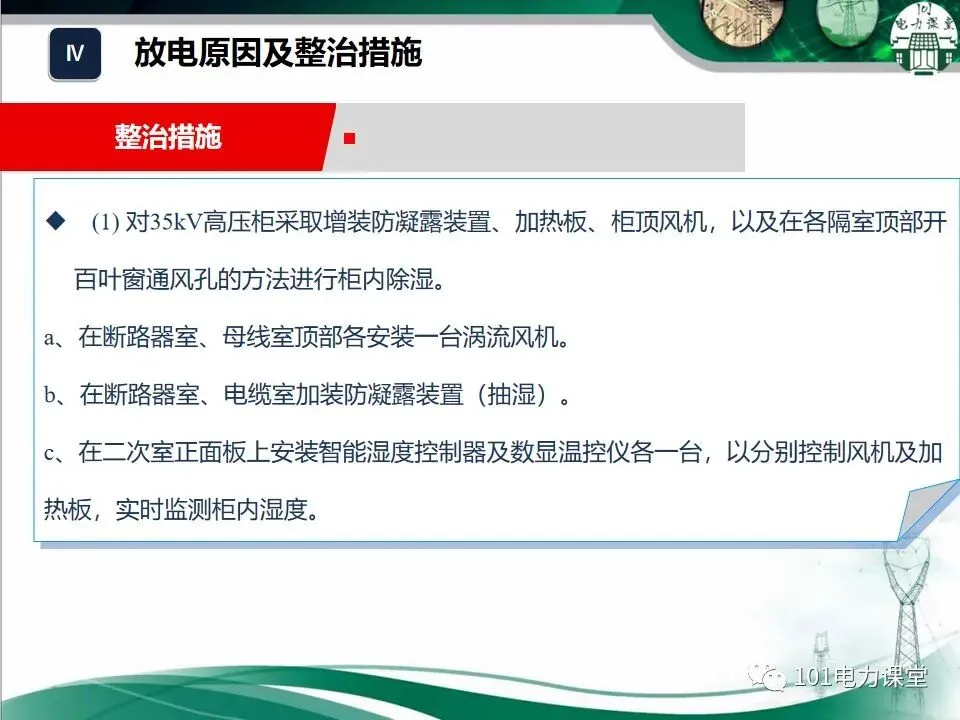

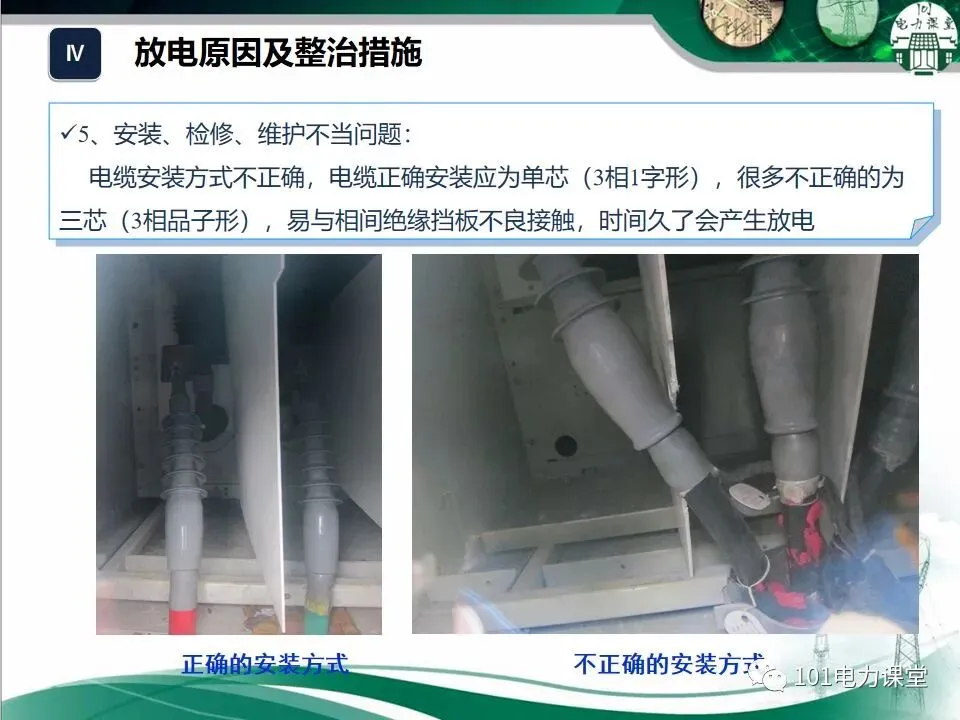

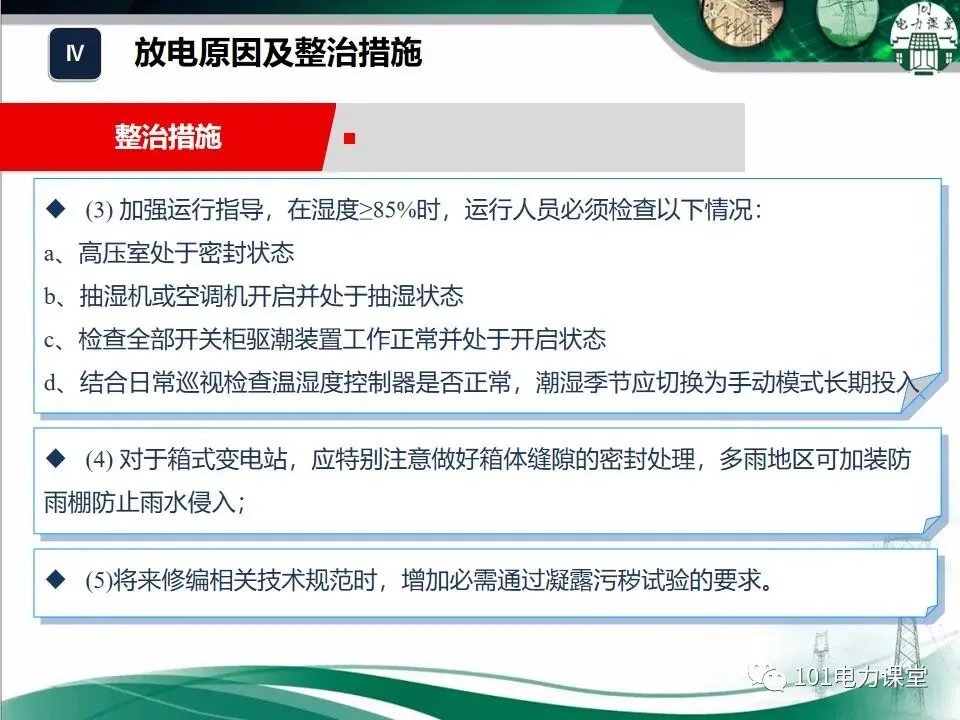

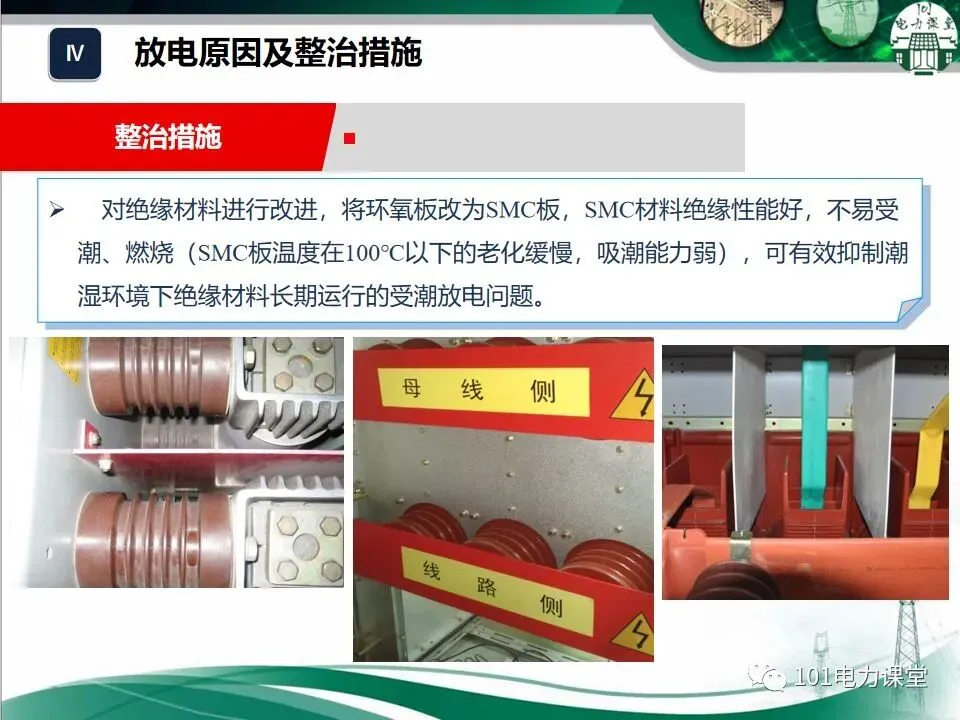

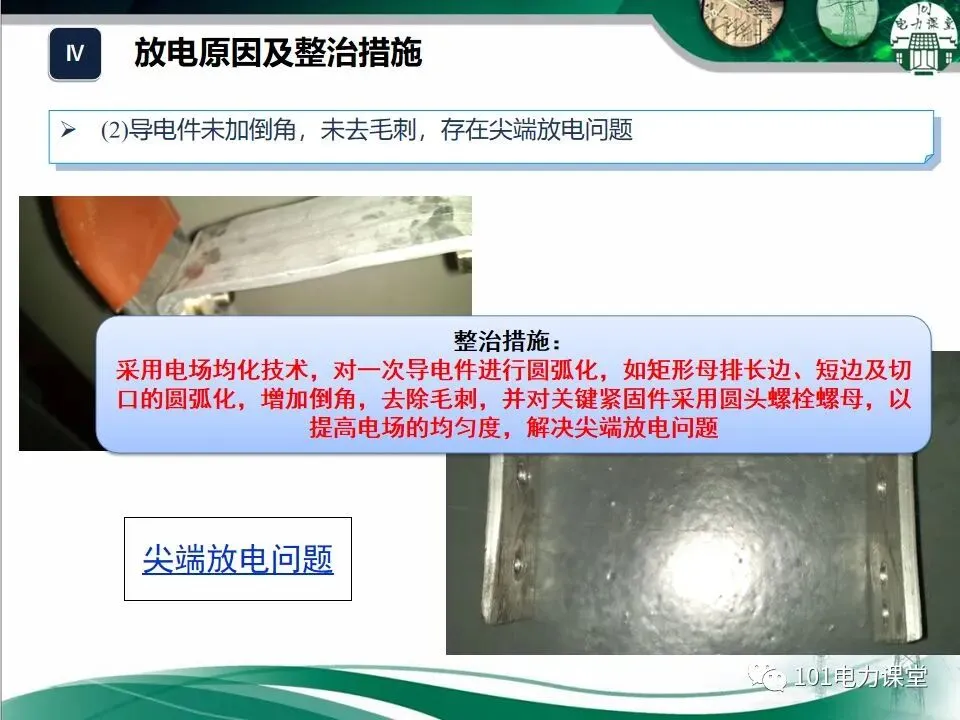

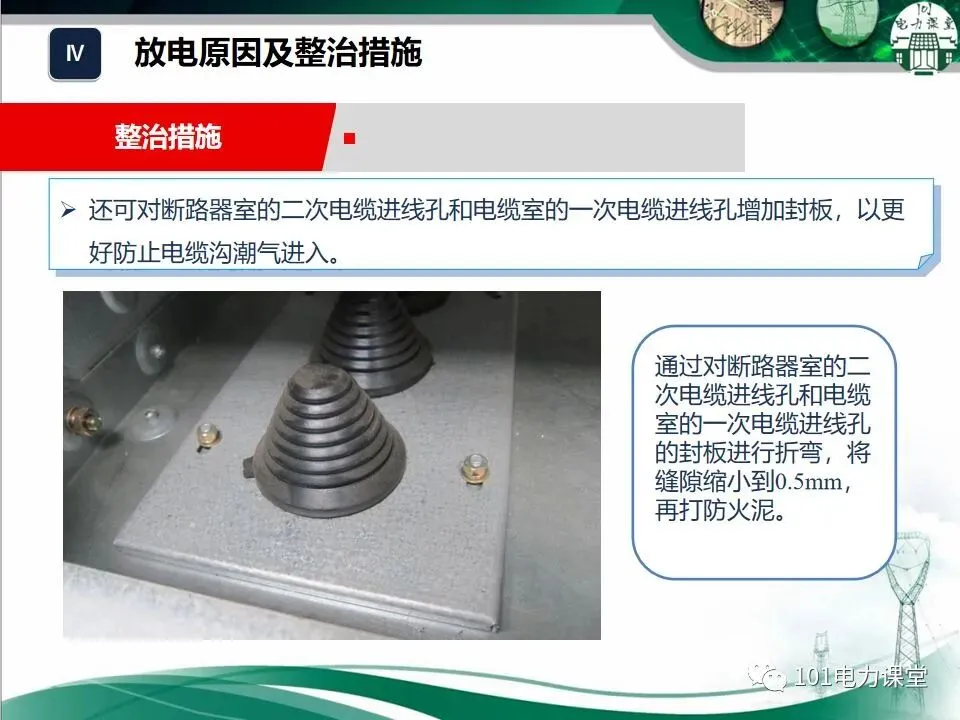

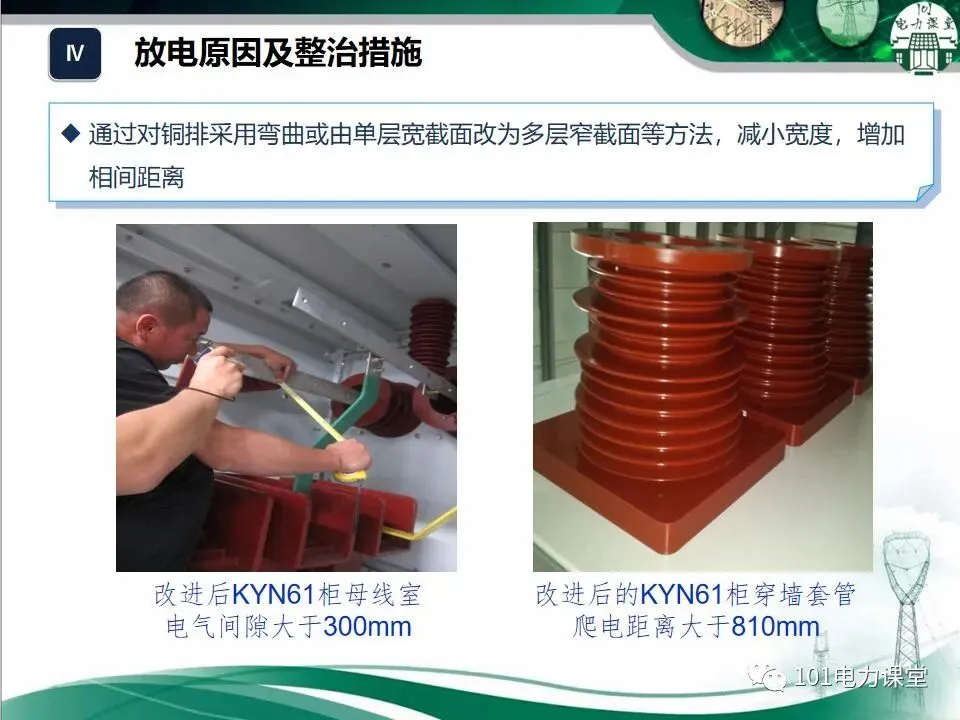

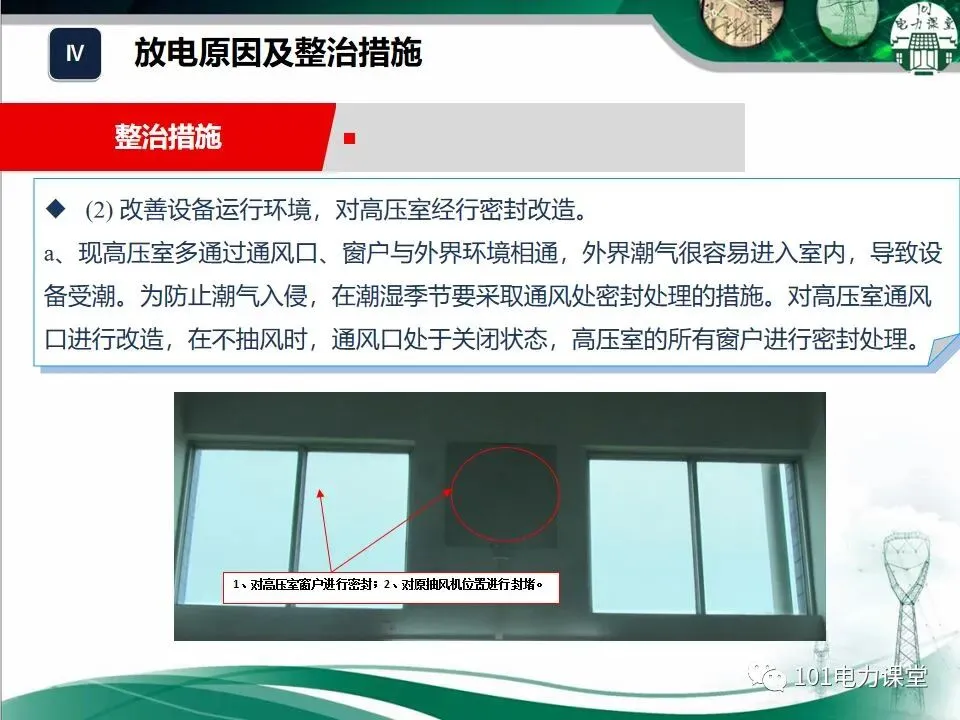

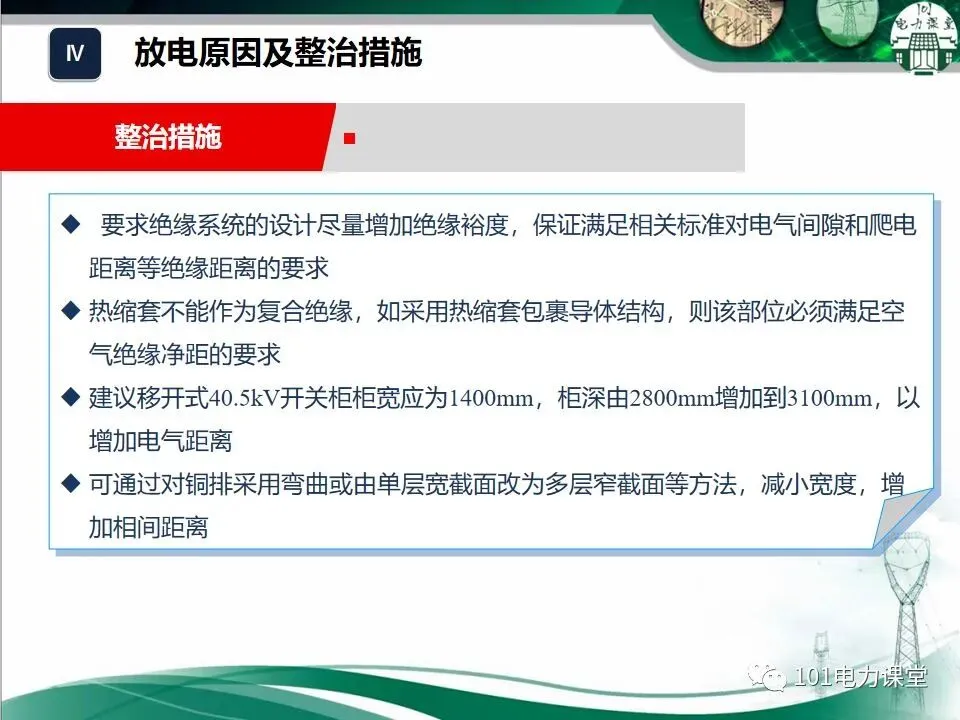

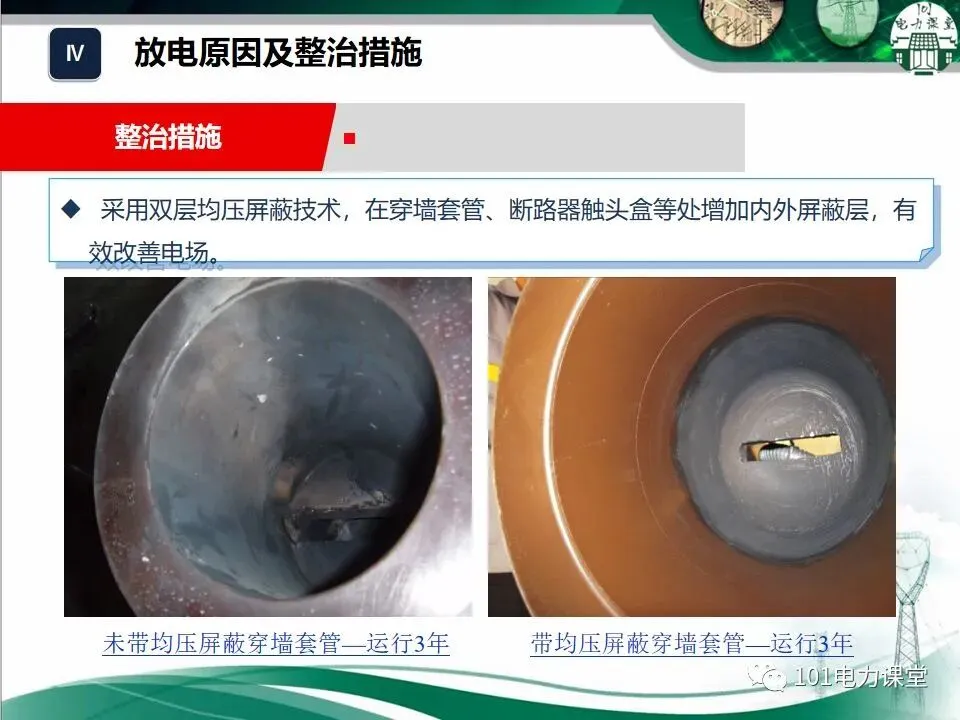

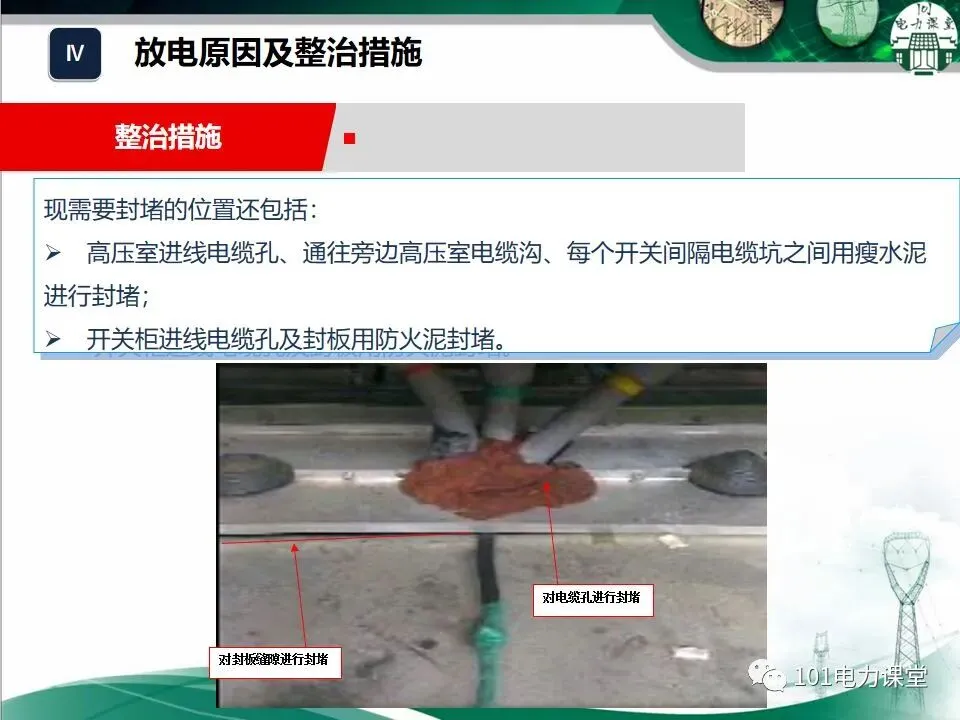

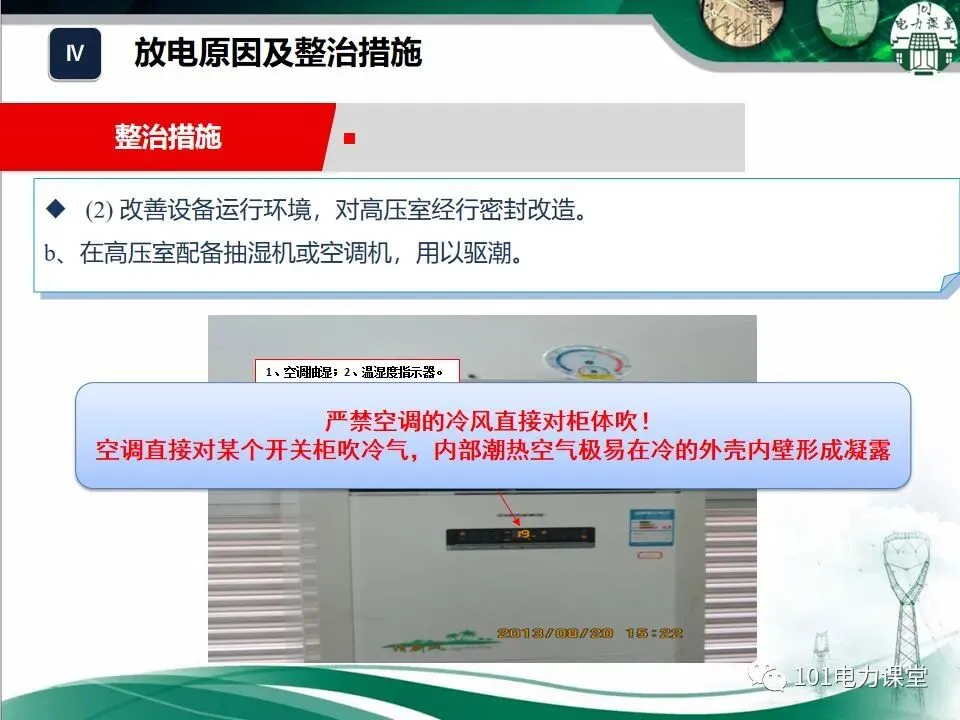

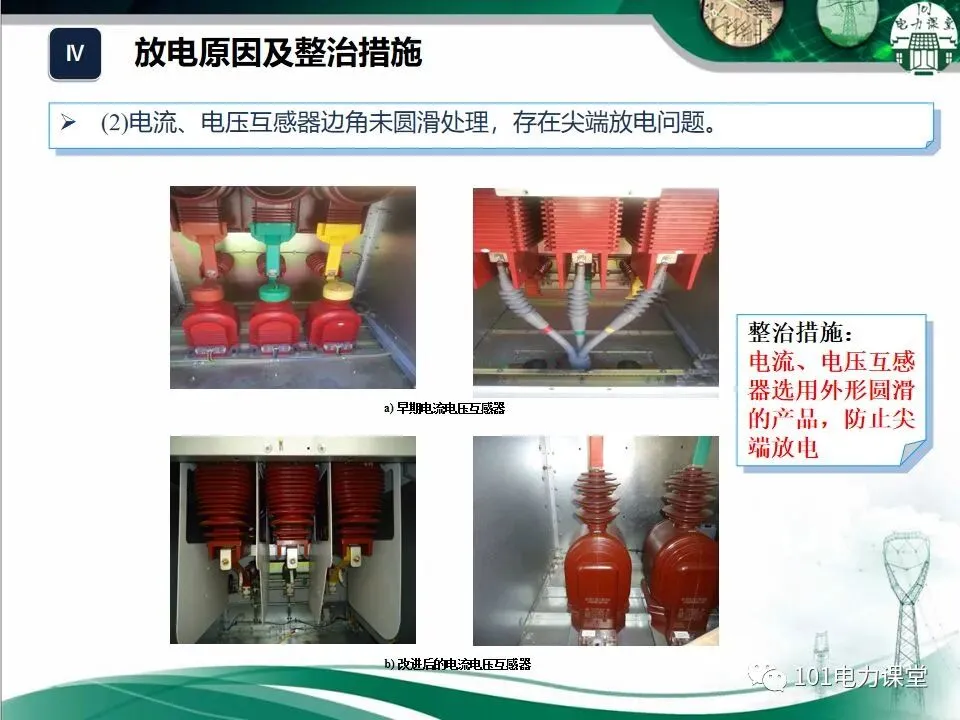

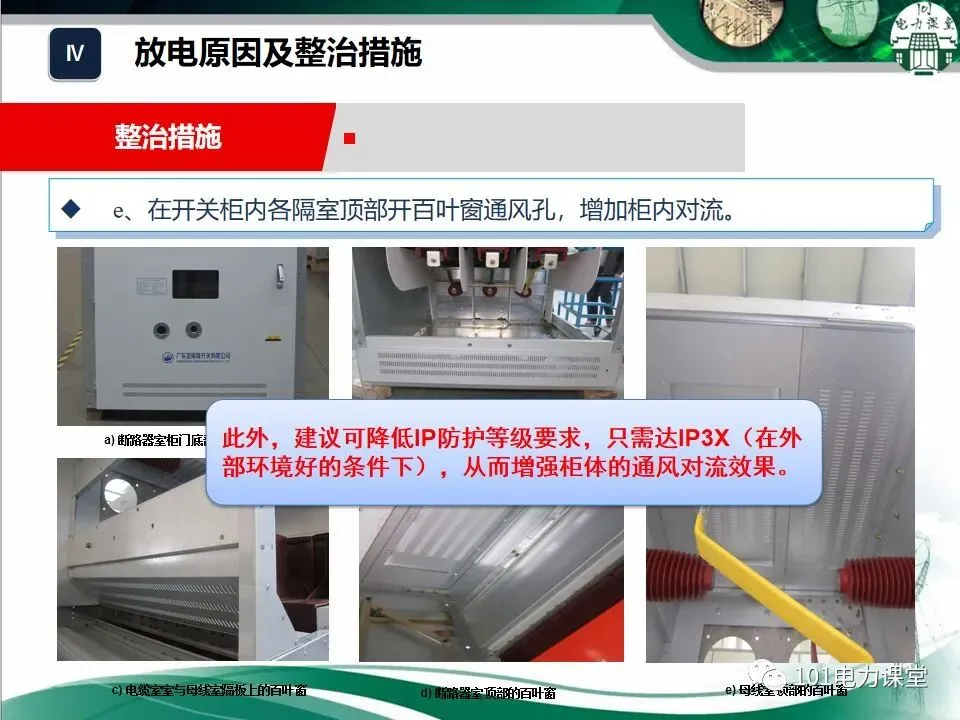

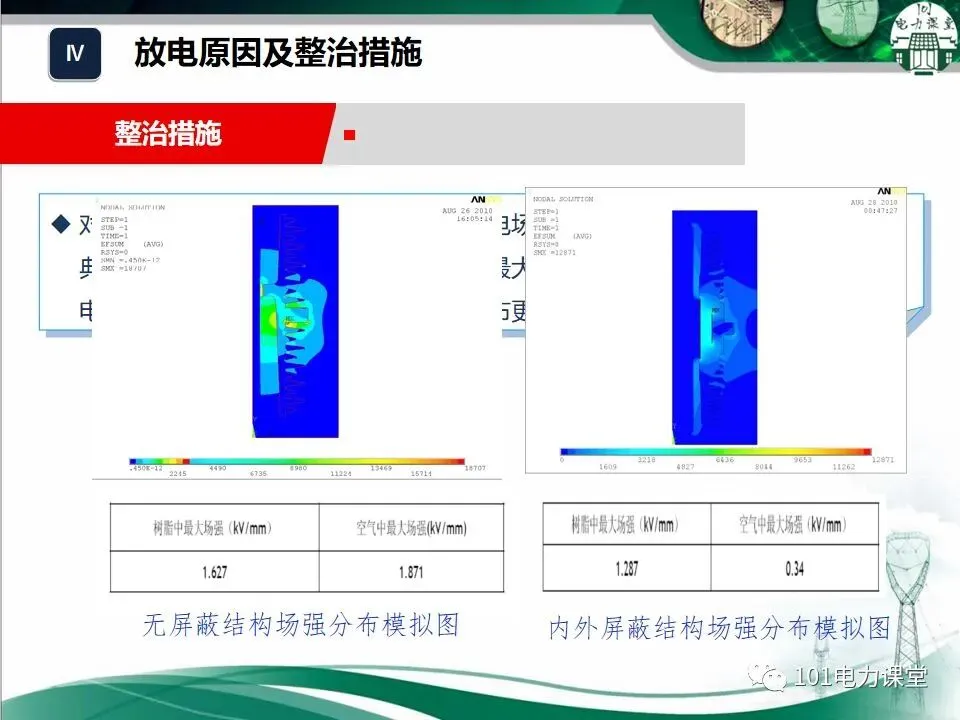

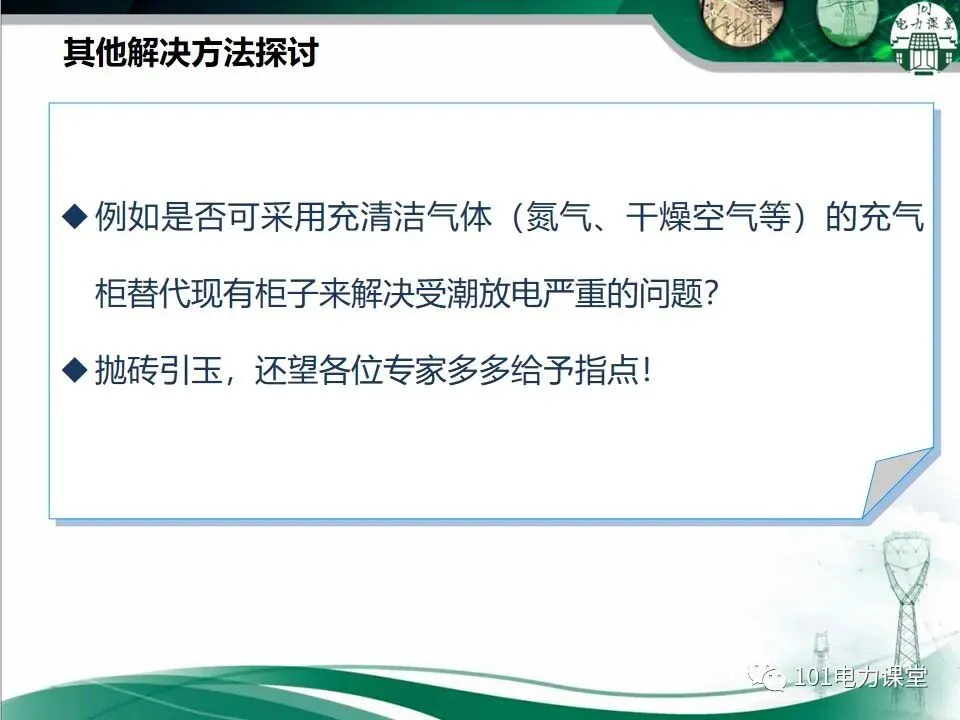

对35KV高压柜增装防凝露装置、加热板、柜顶风机，各隔室顶部开百叶窗通风孔，降低IP防护等级至IP3X； 改善设备运行环境，对高压室密封改造，封堵进线电缆孔等位置，配备抽湿机或空调机； 加强运行指导，湿度≥85%时检查高压室密封、抽湿设备、驱潮装置及温湿度控制器状态； 箱式变电站做好箱体缝隙密封，多雨地区加装防雨棚，修编技术规范增加凝露污秽试验要求； 增加绝缘裕度，保证绝缘距离，热缩套不能作为复合绝缘，建议增大移开式开关柜尺寸，通过铜排弯曲等增加相间距离； 采用双层均压屏蔽技术，对导电件圆弧化、去毛刺，选用外形圆滑的电流电压互感器，优化元件布局；将环氧板改为SMC板；改进安装、检修和维护工作，重视电缆及屏蔽线正确安装。
