PPT | 云南电网公司配网故障录波及行波技术应用探讨

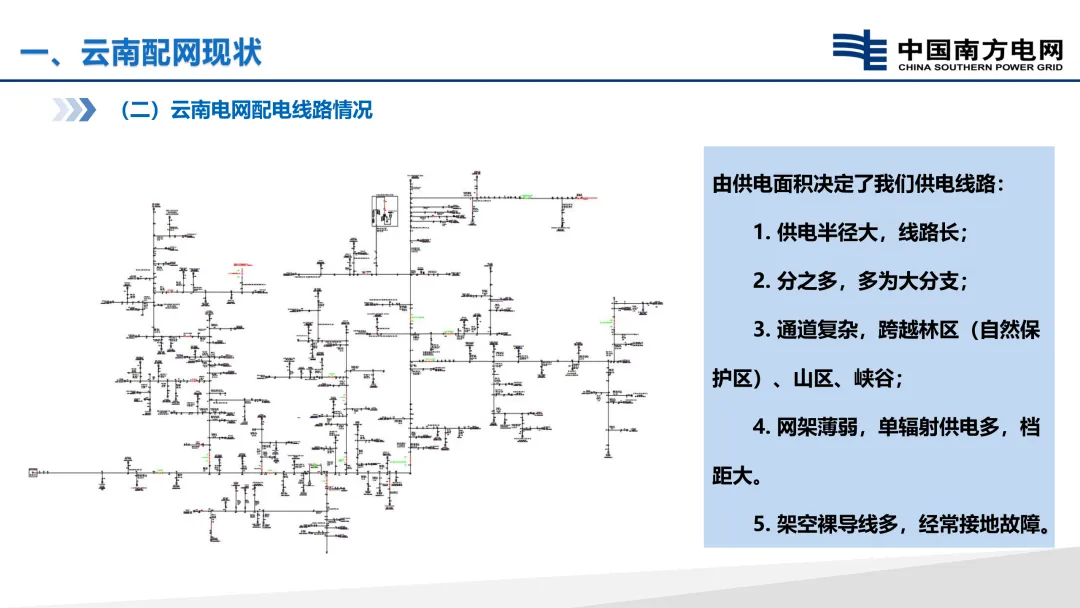

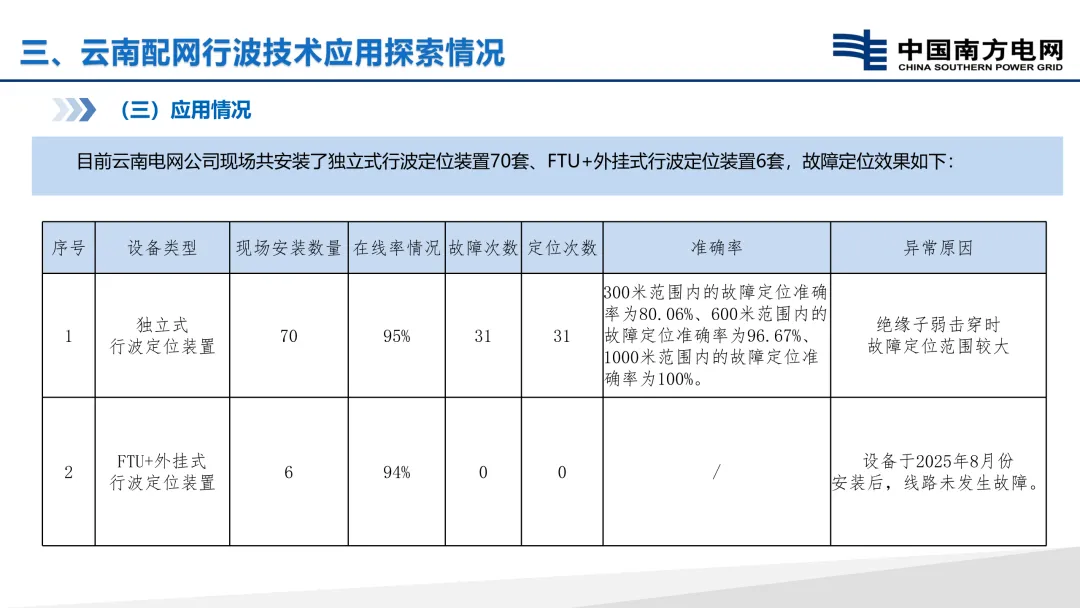

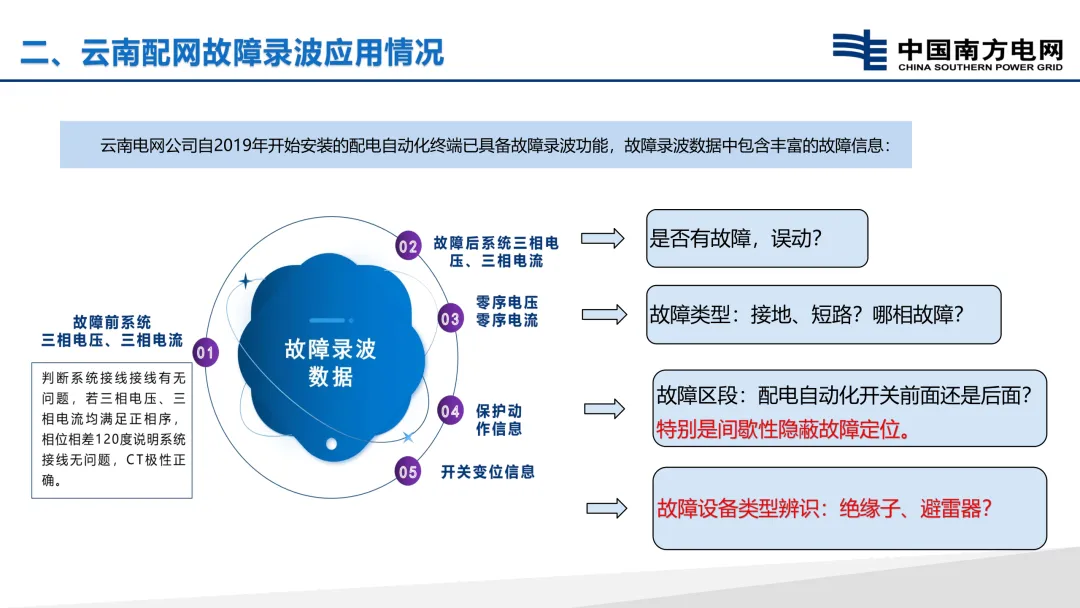

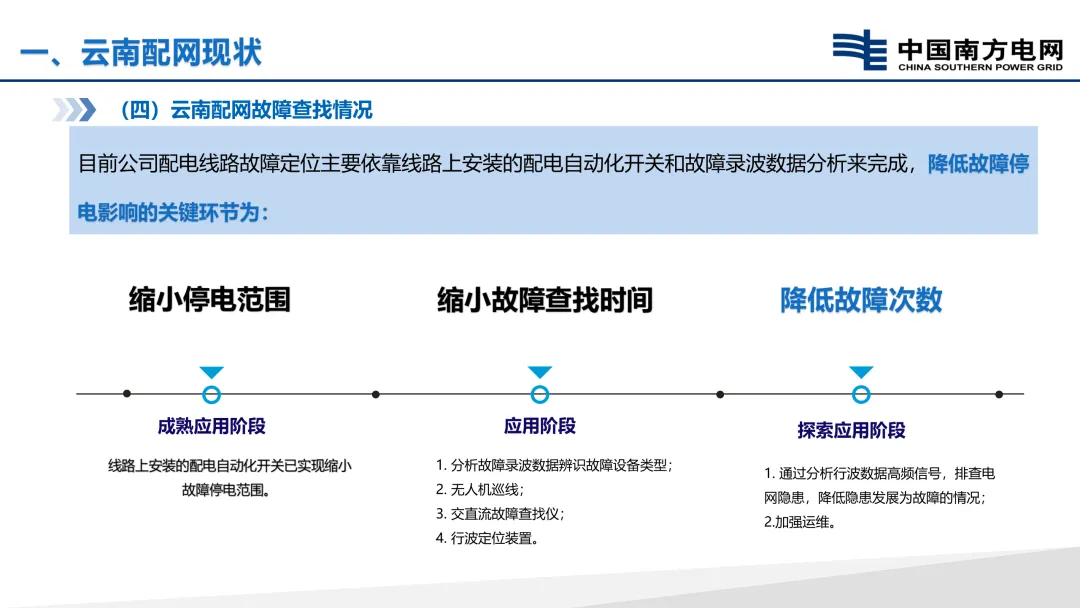

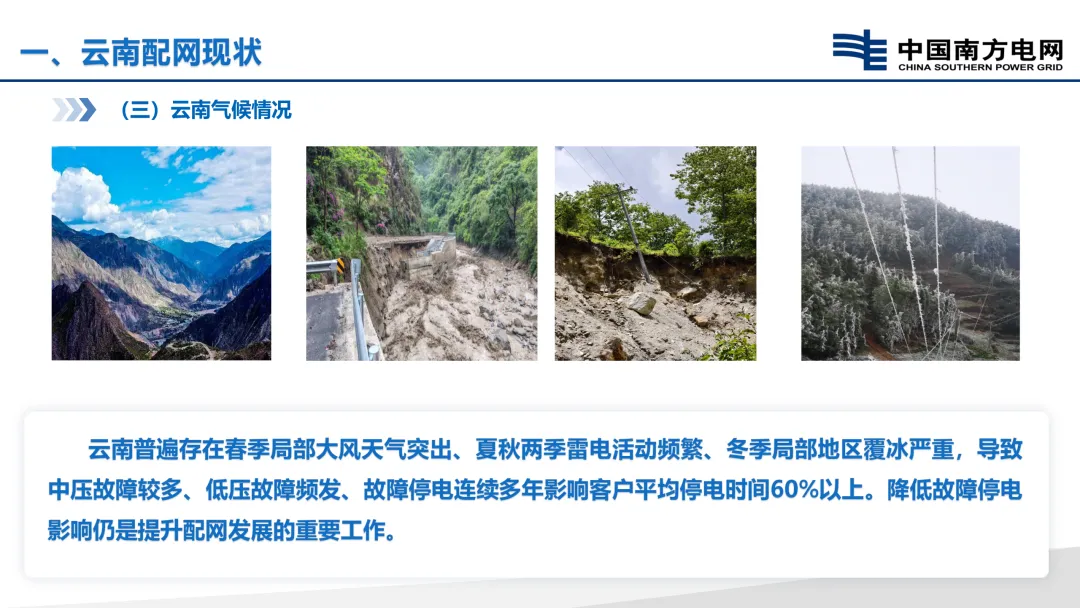

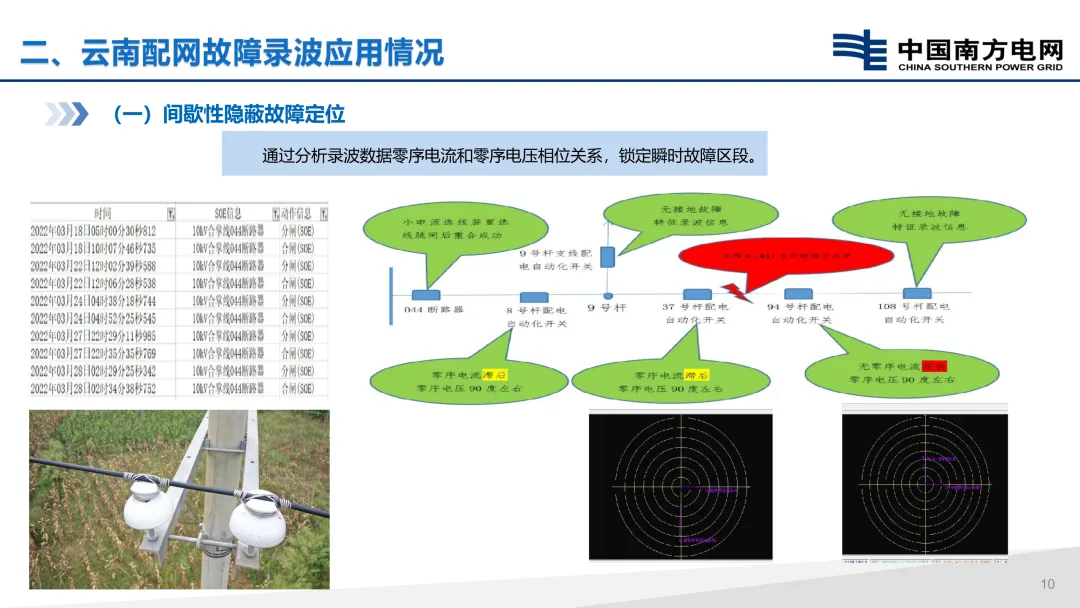

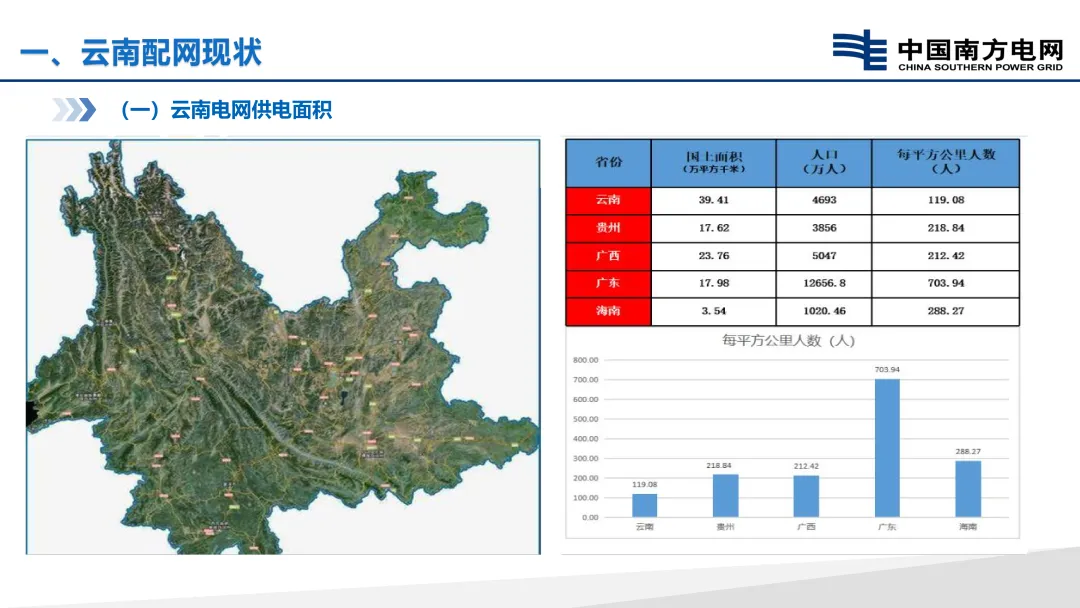

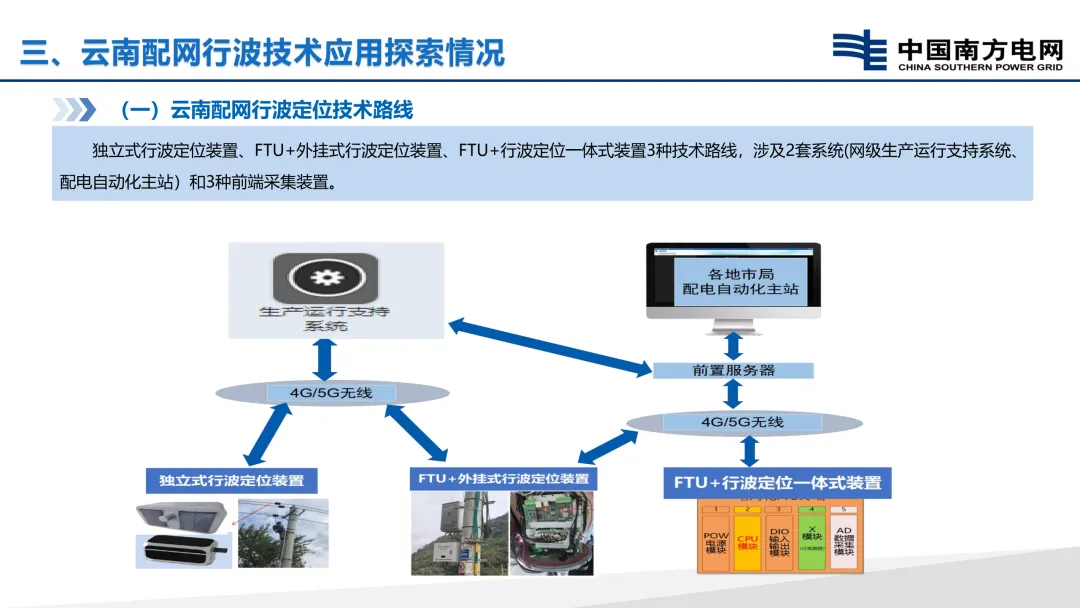

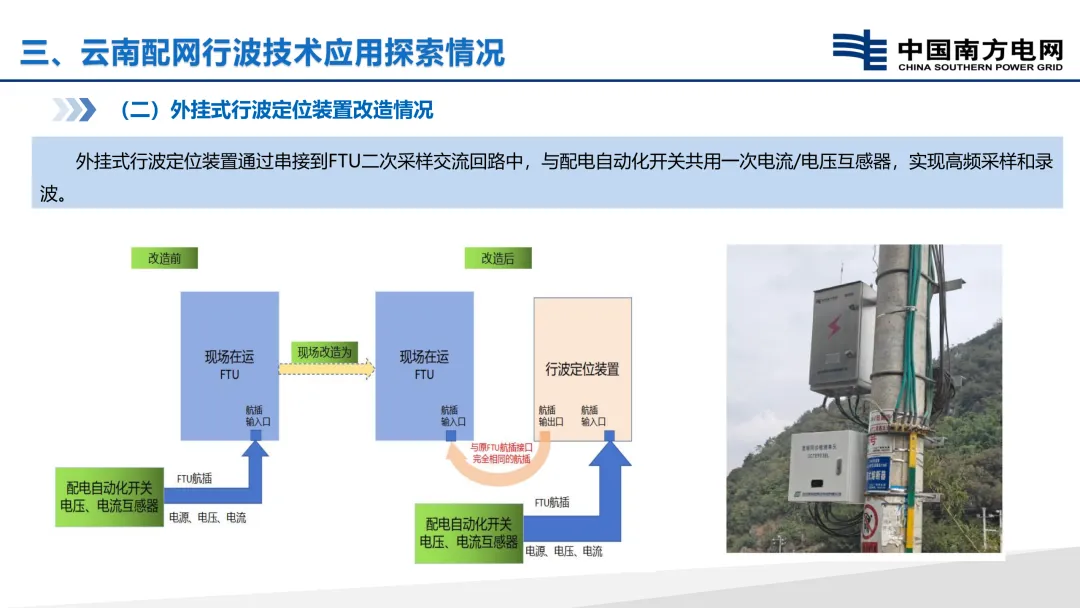

核心速览 本文探讨了云南电网公司配网故障录波及行波技术的应用情况，包括云南配网现状、故障录波应用及行波技术探索。 01 云南配网现状 云南电网供电面积 ：云南国土面积39.41万平方公里，人口4693万人，每平方公里119.08人。 云南电网配电线路情况 ：供电半径大、线路长，分支多且多为大分支，通道复杂（跨越林区、山区、峡谷），网架薄弱（单辐射供电多、档距大），架空裸导线多，接地故障频发。 云南气候情况 ：春季局部大风、夏秋雷电频繁、冬季局部覆冰严重，导致中压故障较多、低压故障频发，故障停电影响客户平均停电时间60%以上。 云南配网故障查找情况 ：主要依靠配电自动化开关和故障录波数据分析，关键环节为缩小停电范围、故障查找时间及降低故障次数；配电自动化开关已实现缩小故障停电范围，故障录波数据分析用于辨识故障设备类型，行波定位装置等处于探索应用阶段。 02 云南配网故障录波应用情况 间歇性隐蔽故障定位 ：通过分析录波数据零序电流和零序电压相位关系，锁定瞬时故障区段。 故障设备类型辨识 ：自2019年收集整理不同设备故障录波数据，结合设备结构特性和故障录波数据特征建立典型录波数据库，可辨识以下类型： 03 云南配网行波技术应用探索情况 云南配网行波定位技术路线 ：包括独立式行波定位装置、FTU+外挂式行波定位装置、FTU+行波定位一体式装置3种技术路线，涉及网级生产运行支持系统、配电自动化主站2套系统和3种前端采集装置。 外挂式行波定位装置改造情况 ：通过串接到FTU二次采样交流回路中，与配电自动化开关共用一次电流/电压互感器，实现高频采样和录波。 应用情况 ：现场安装独立式行波定位装置70套，在线率95%，故障次数31次，定位31次，300米内准确率80.06%、600米内96.67%、1000米内100%，异常原因为绝缘子弱击穿时定位范围较大；安装FTU+外挂式行波定位装置6套，在线率94%，因2025年8月安装后线路未发生故障，故故障次数和定位次数均为0。 04 下一步思考 将故障设备辨识功能与行波定位功能深度集成至配电自动化开关（FTU/DTU），构建配网故障感知与处置的一体化能力。 集成后的配电自动化开关将具备四大核心能力： 05 应用价值 故障处置效率提升 ：通过多能力协同，实现故障更精准定位，大幅缩短故障查找与处置时间。 主动运维能力强化 ：基于高频信号分析快速定位设备隐患，指导现场人员提前消缺，从源头降低故障发生次数，提升配网运行可靠性。
视频

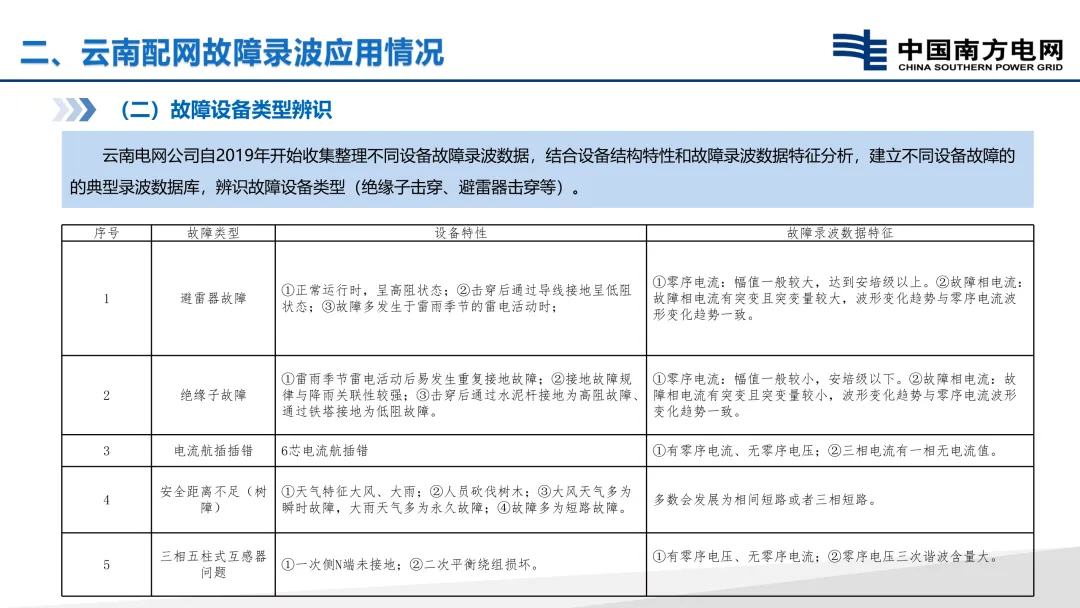

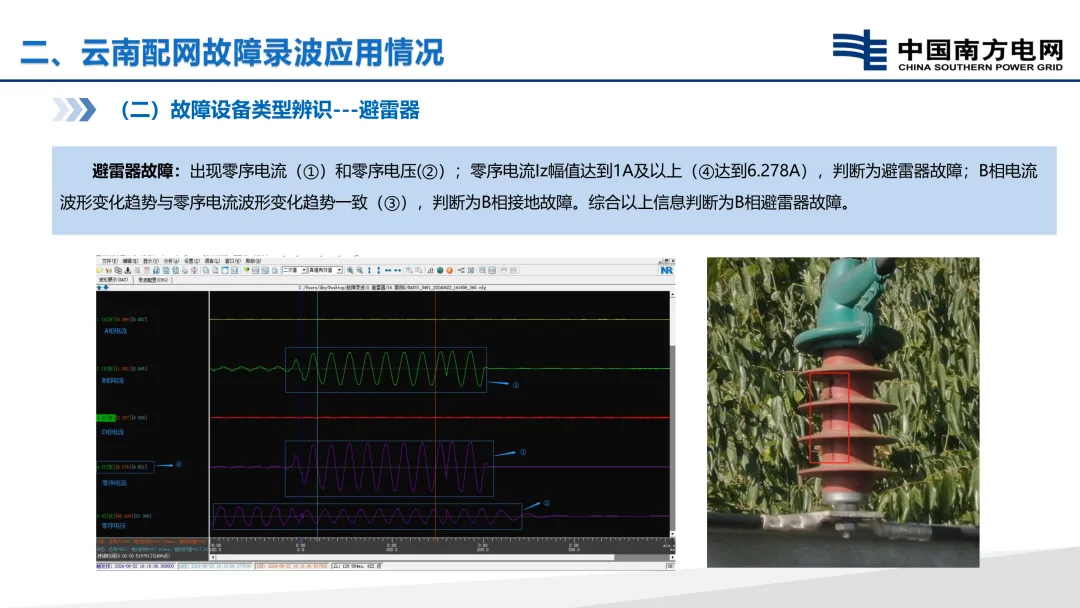

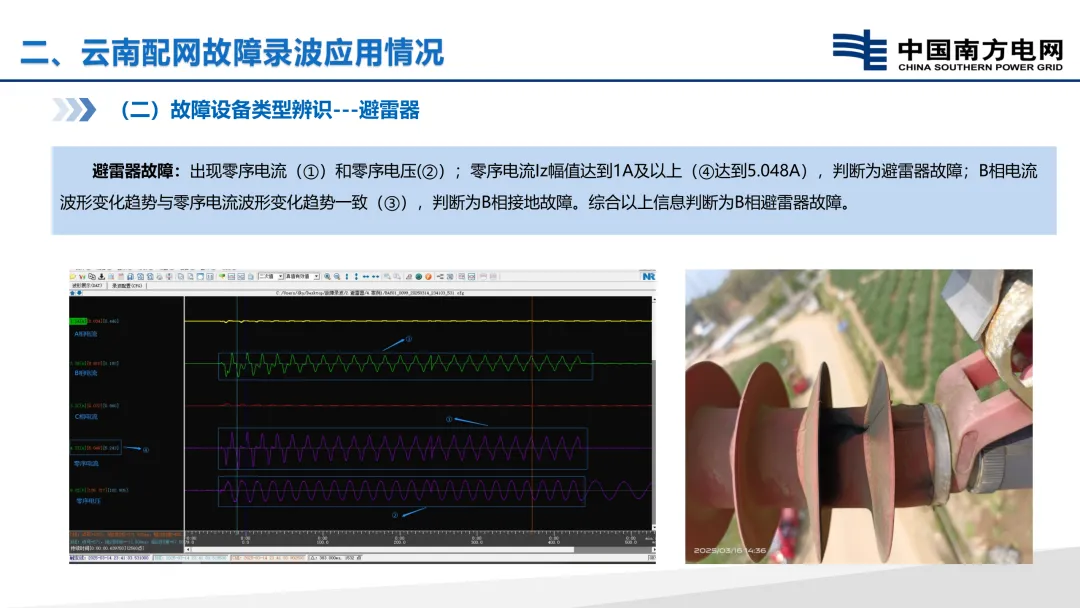

避雷器故障：零序电流幅值1A及以上，如5.048A、6.278A，故障相电流波形与零序电流一致

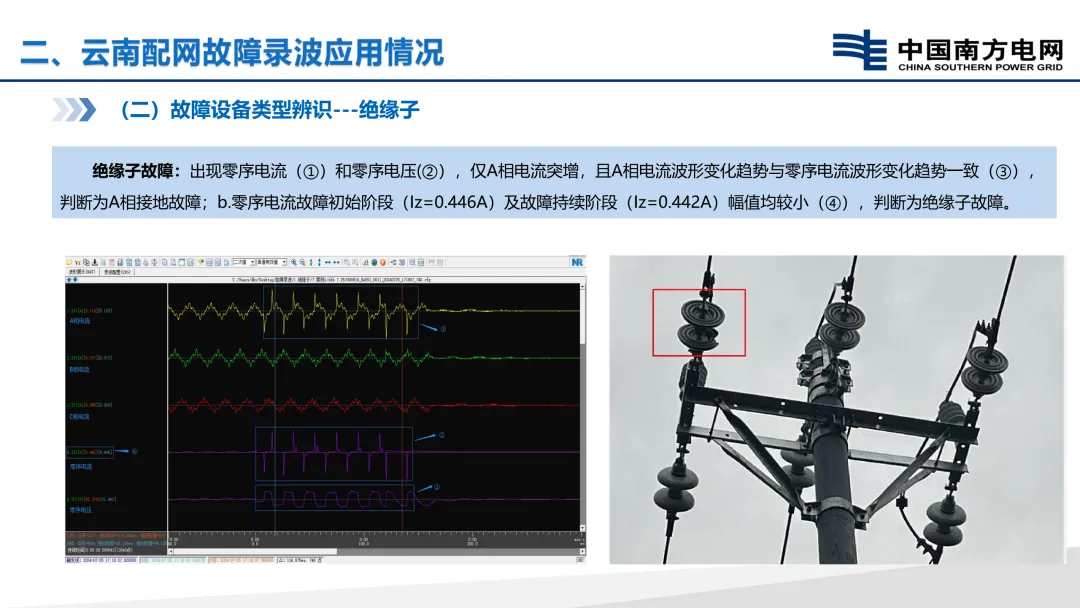

绝缘子故障：零序电流幅值1A以下，如0.446A、0.442A，故障相电流突变量小

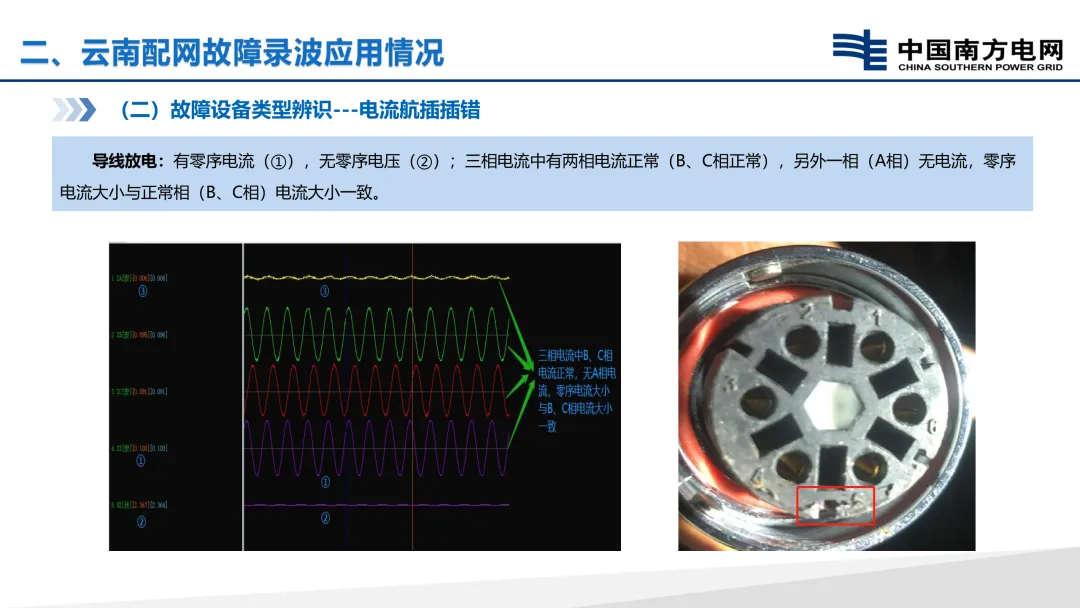

电流航插插错：有零序电流、无零序电压，三相电流一相无值

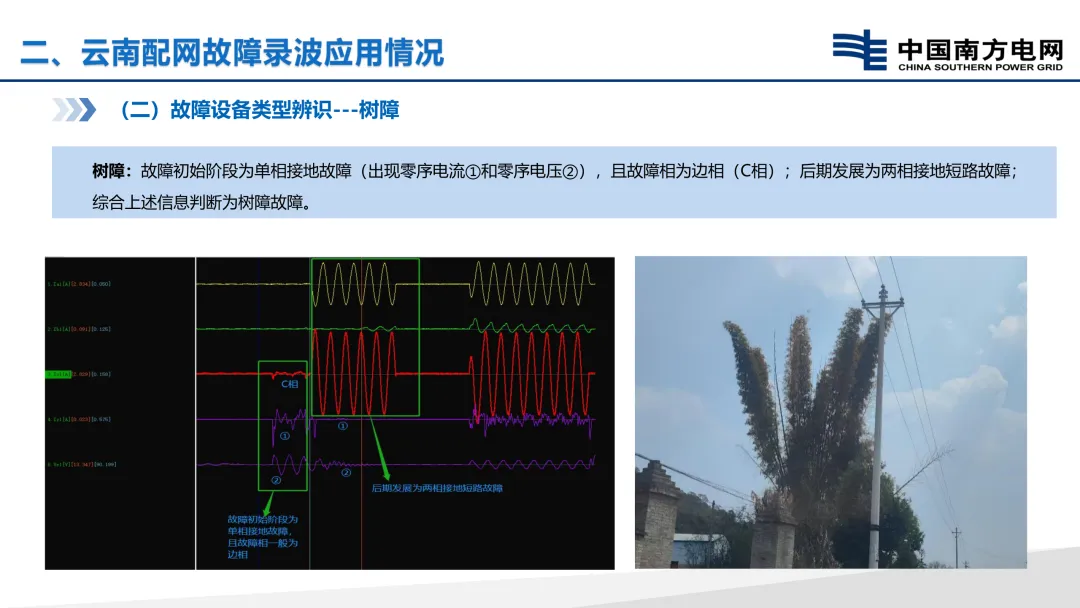

安全距离不足（树障）：多发展为相间或三相短路

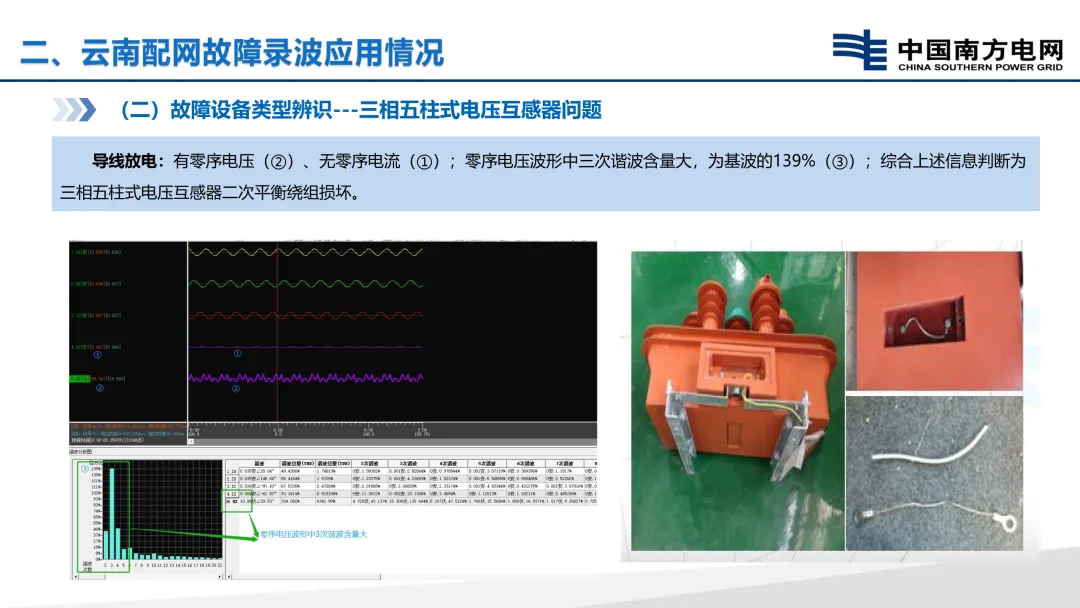

三相五柱式互感器问题：有零序电压、无零序电流，零序电压三次谐波含量大

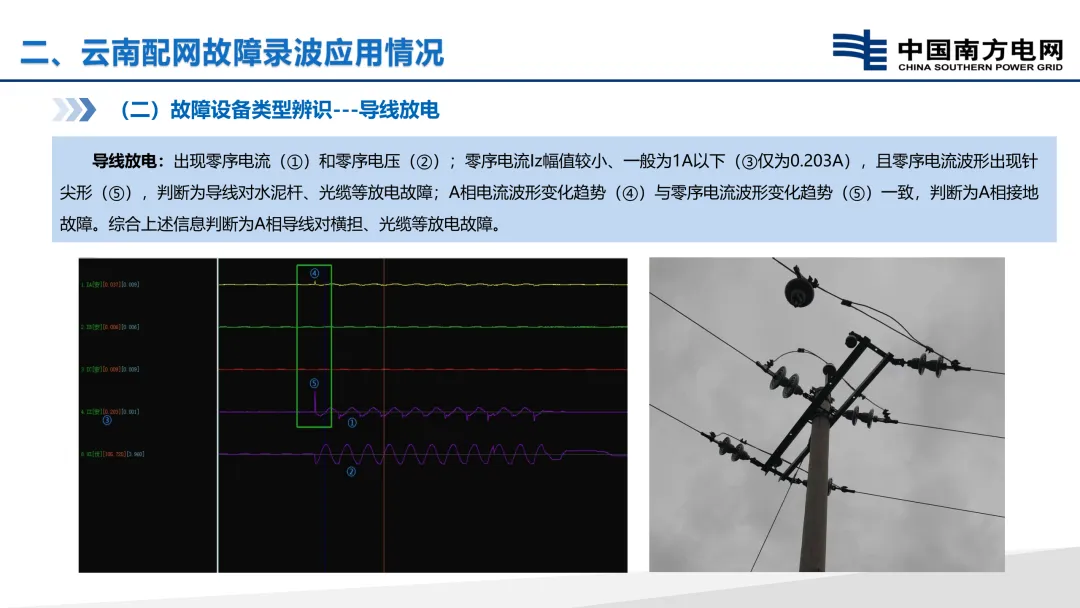

导线放电：零序电流幅值1A以下，如0.203A，波形呈针尖形

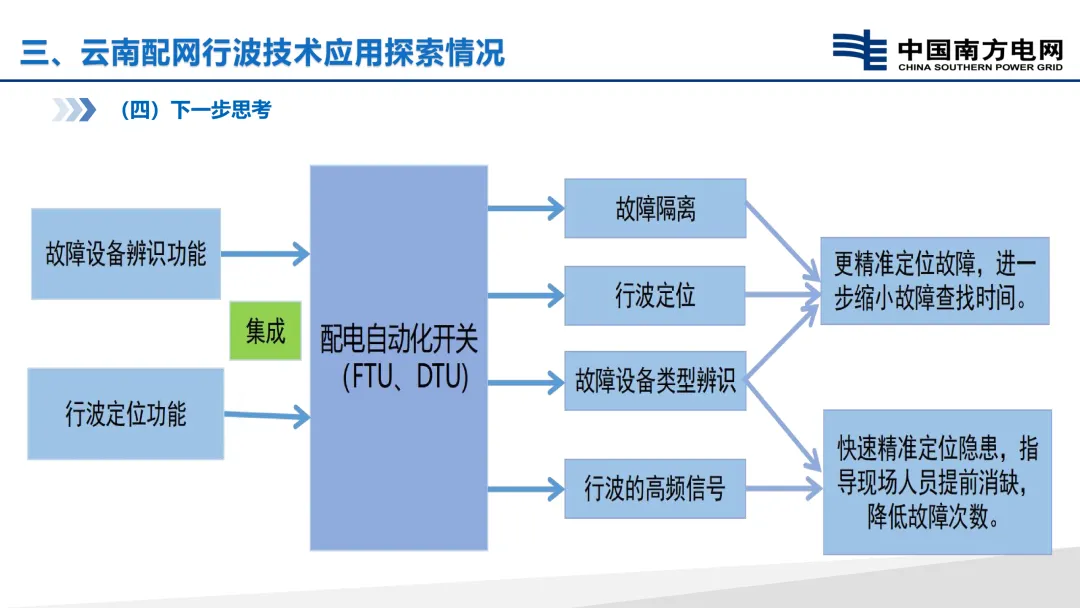

故障隔离：快速切断故障区段，避免故障范围扩大。 行波定位：利用行波技术精准测算故障位置，缩小查找范围。 故障设备类型辨识：自动识别故障发生的设备类型，辅助故障研判。 行波高频信号采集分析：捕捉并分析行波高频信号，挖掘设备潜在隐患。
