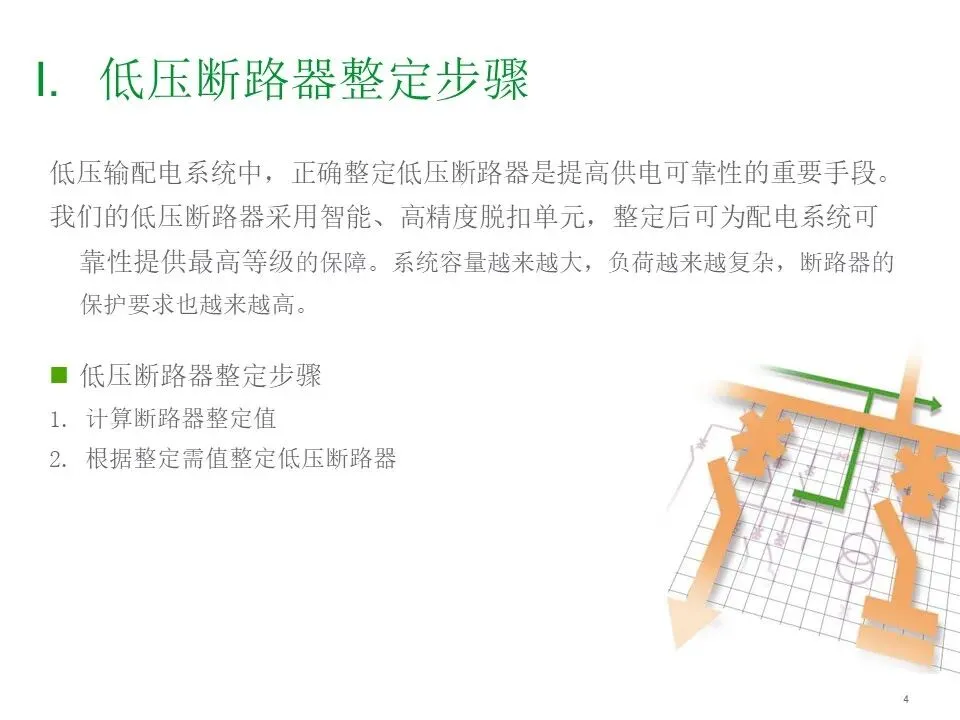

低压断路器整定步骤
低压输配电系统中，正确整定低压断路器是提高供电可靠性的重要手段。
我们的低压断路器采用智能、高精度脱扣单元，整定后可为配电系统可靠性提供最高等级的保障。系统容量越来越大，负荷越来越复杂，断路器的保护要求也越来越高。
低压断路器整定步骤

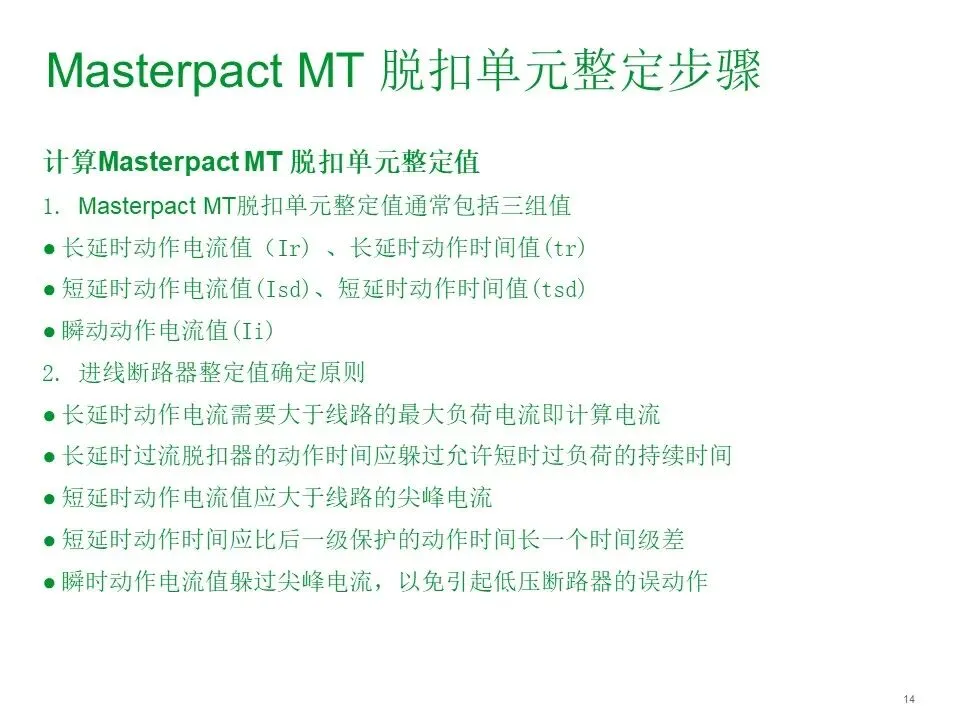

1. 计算断路器整定值
2. 根据整定需值整定低压断路器

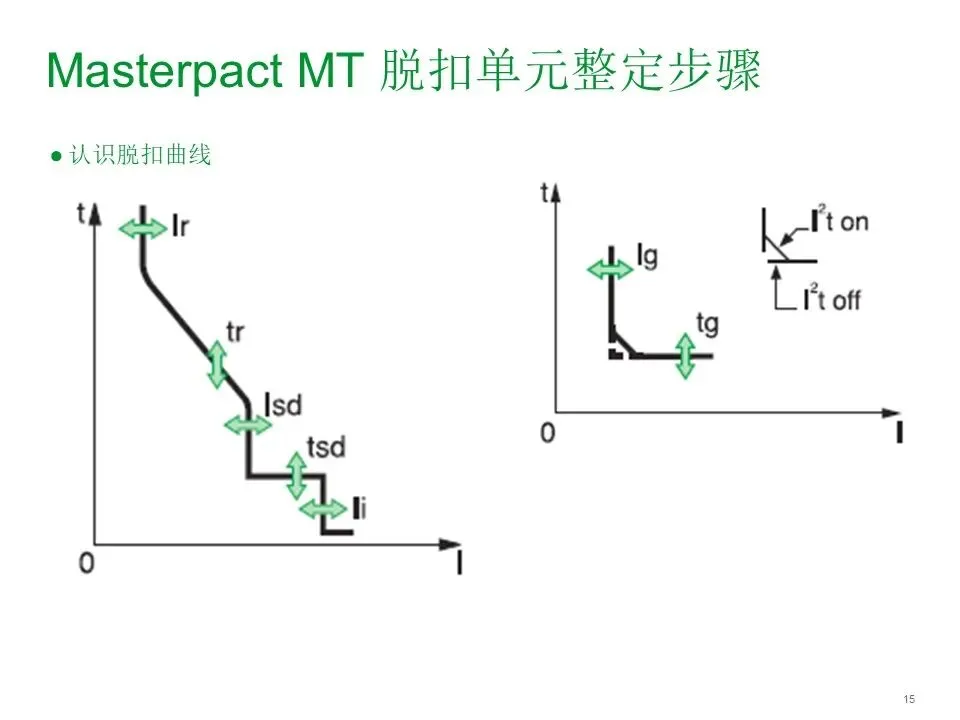

脱扣单元整定值通常包括三组值
长延时动作电流值（Ir) 、长延时动作时间值(tr)

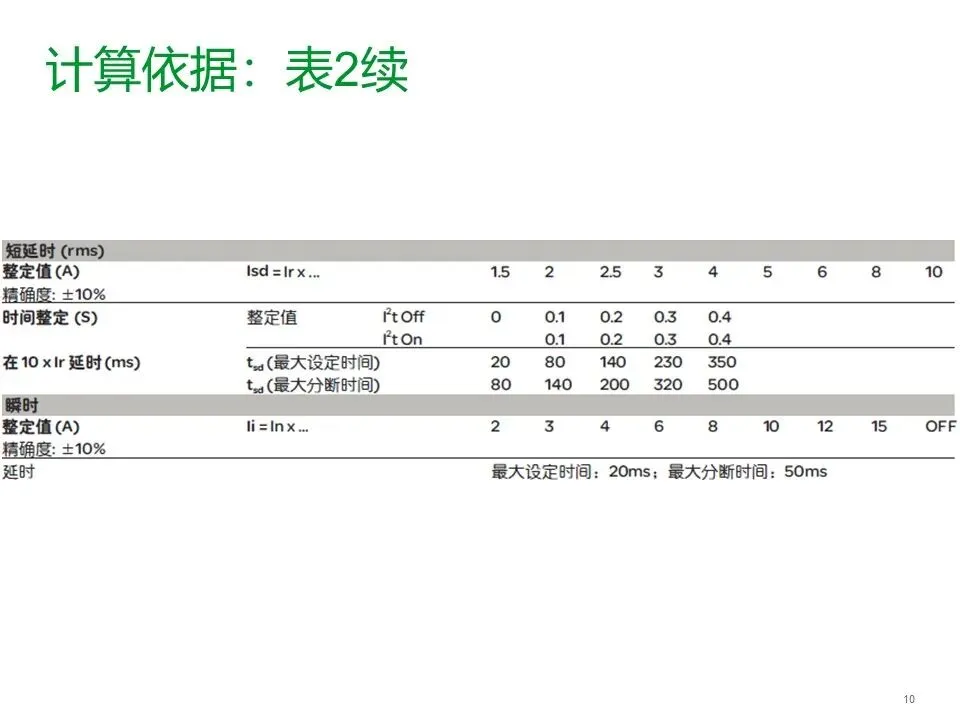

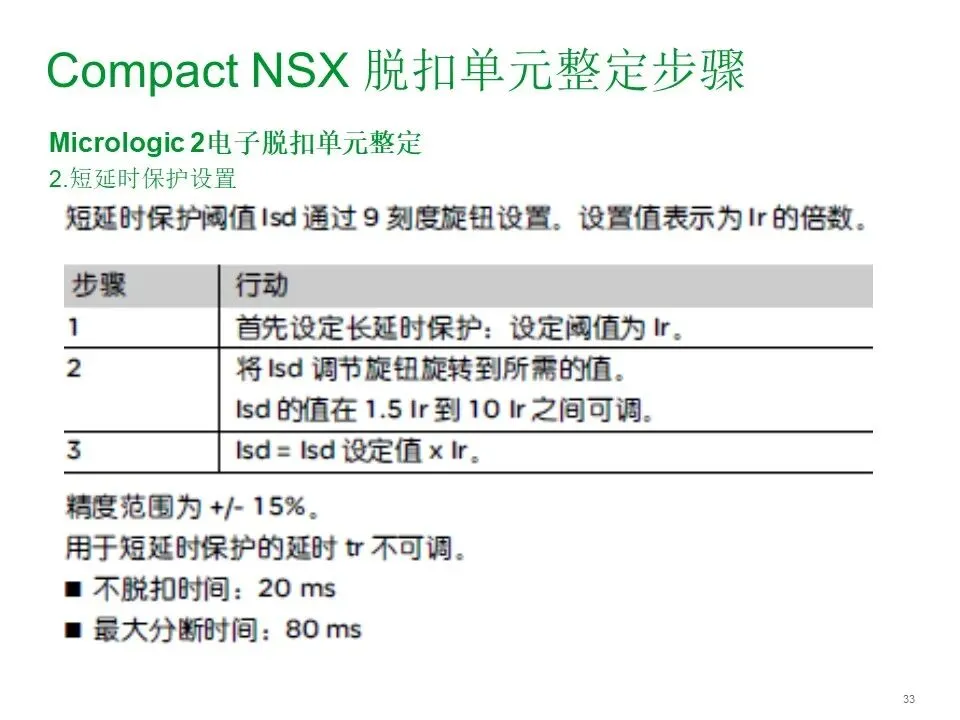

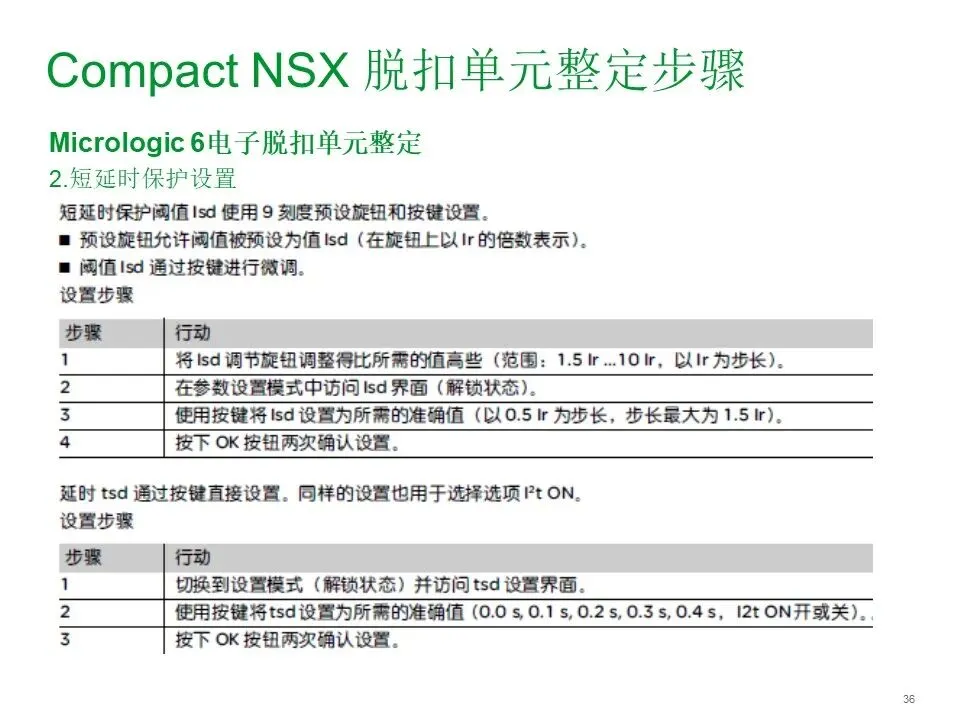

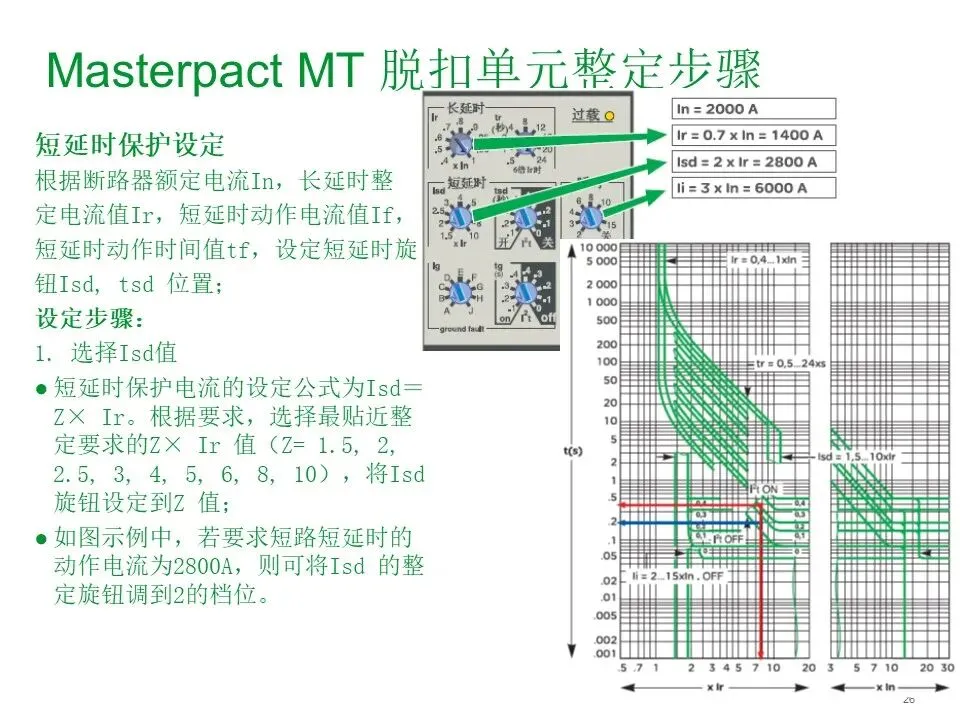

短延时动作电流值(Isd)、短延时动作时间值(tsd)

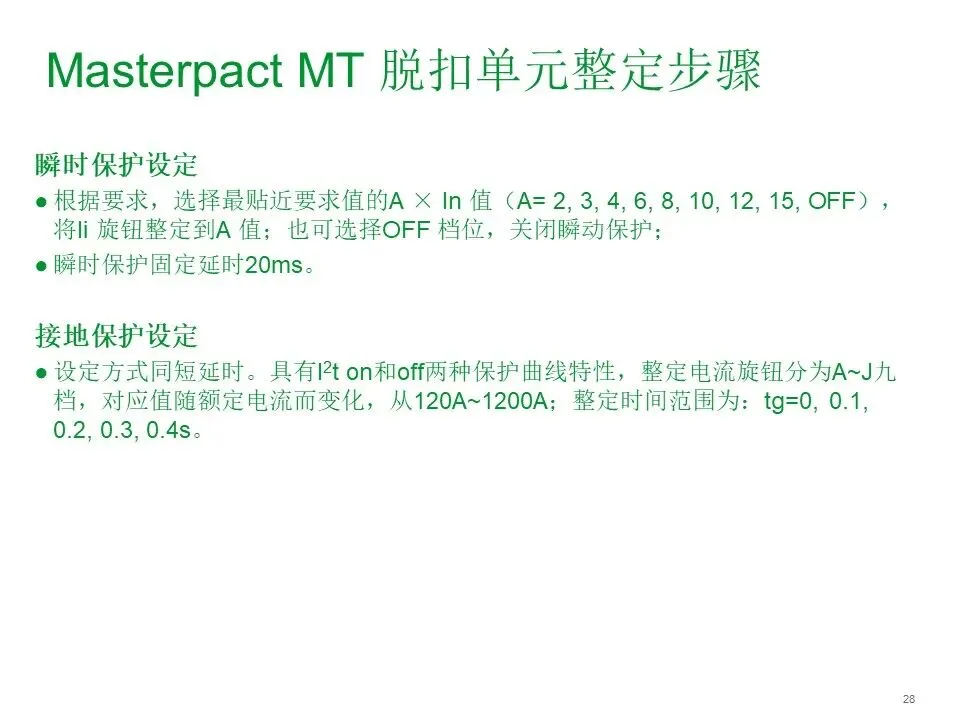

瞬动动作电流值(Ii)

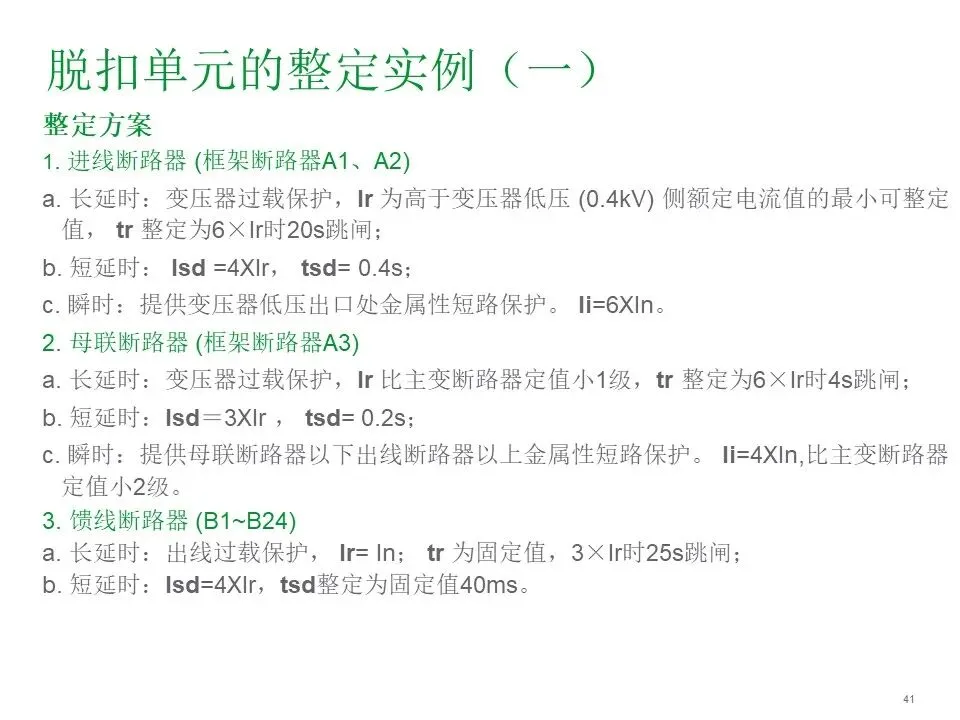

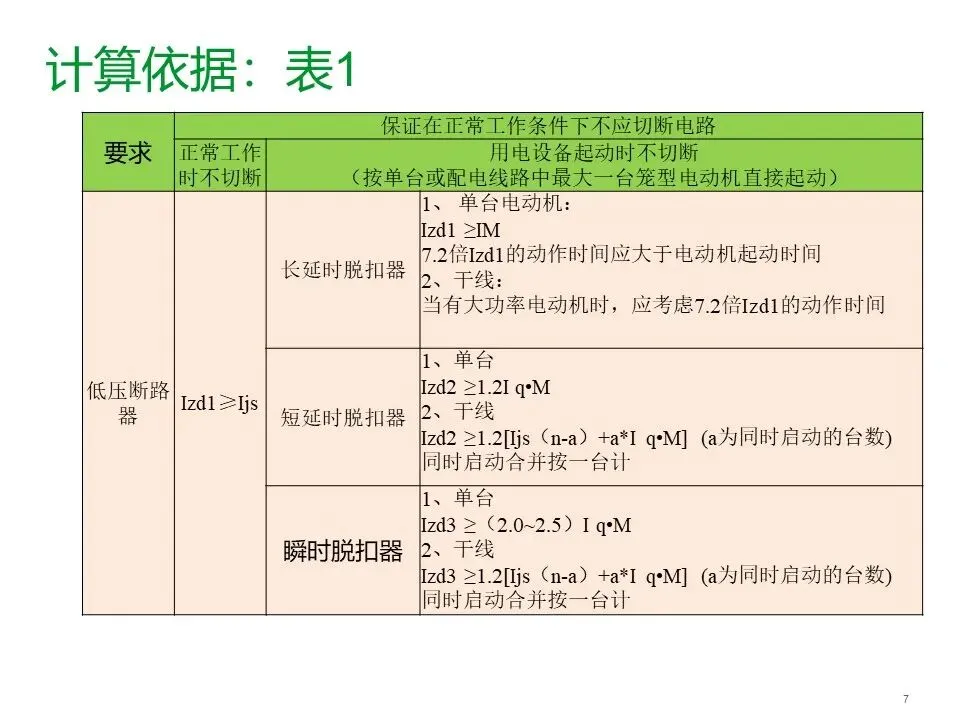

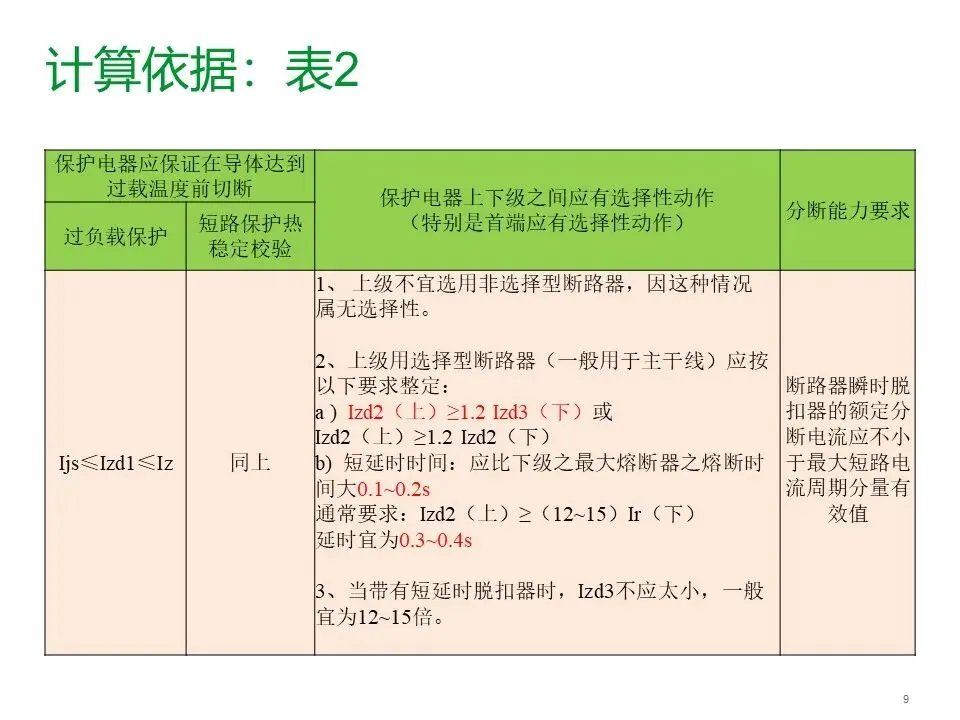

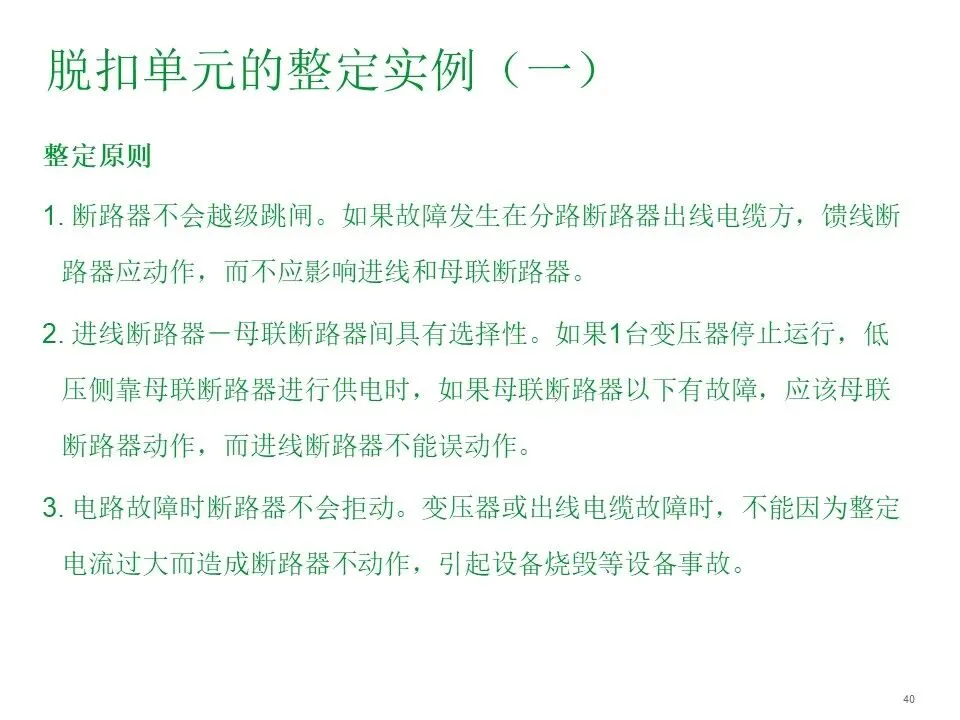

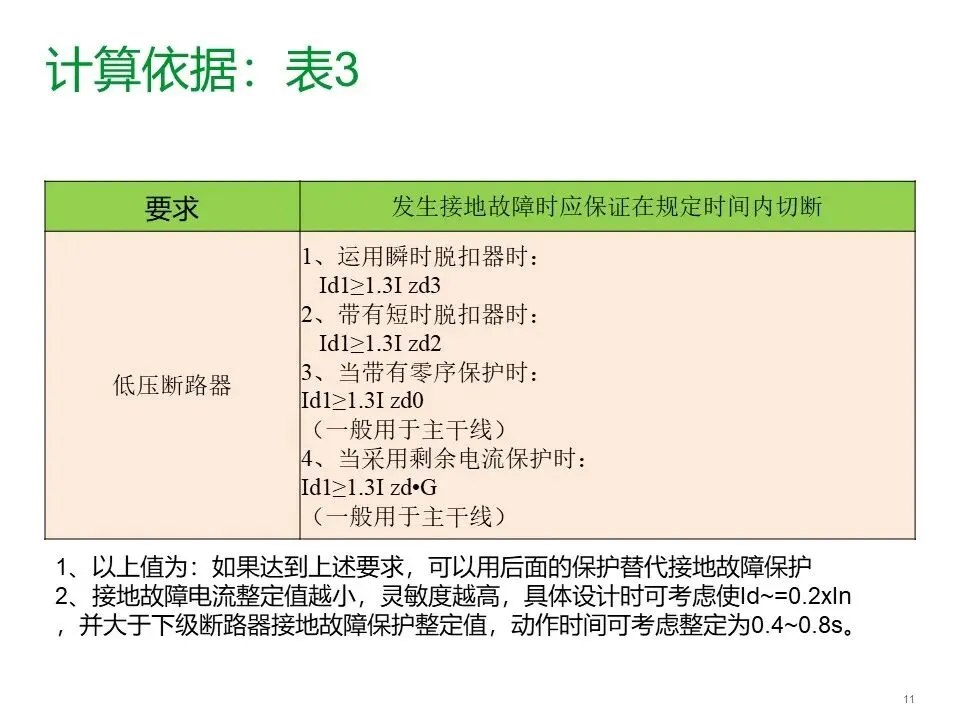

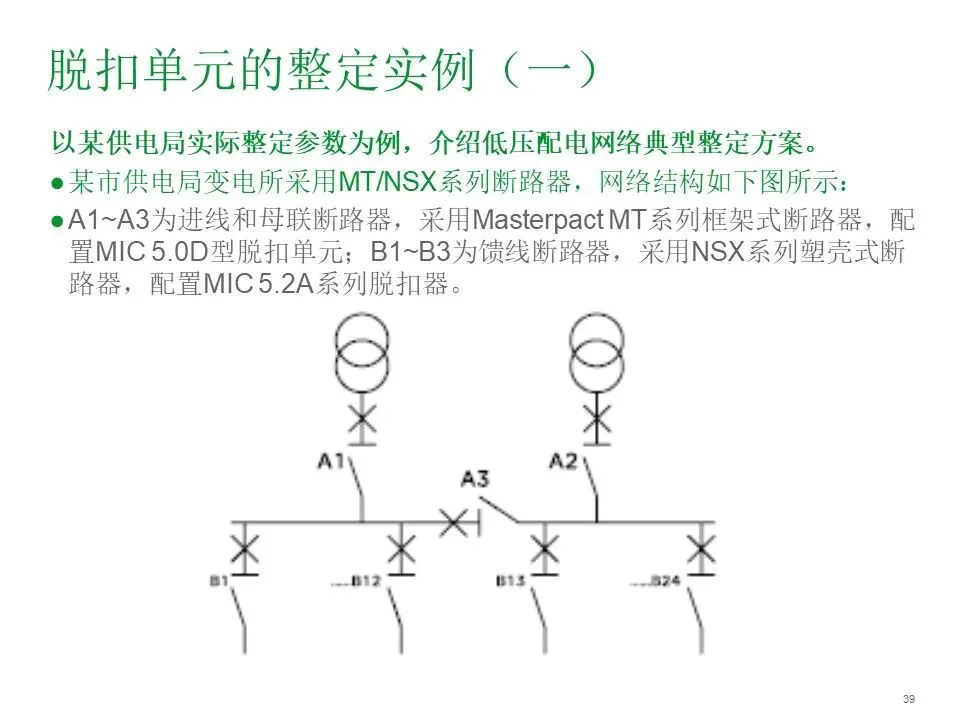

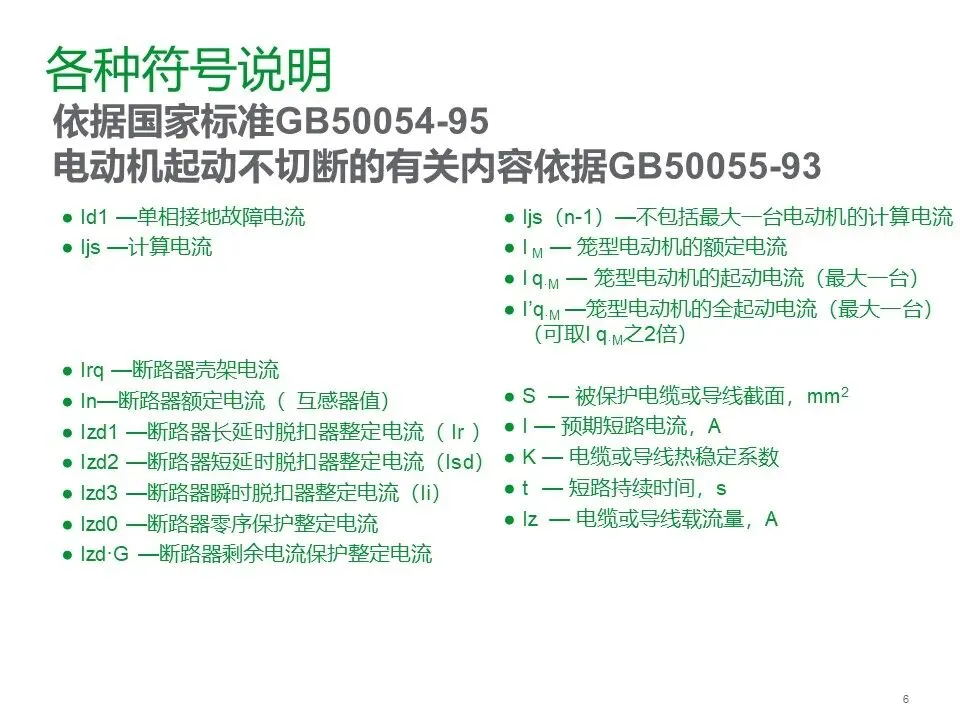

2. 进线断路器整定值确定原则
长延时动作电流需要大于线路的最大负荷电流即计算电流
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间
短延时动作电流值应大于线路的尖峰电流

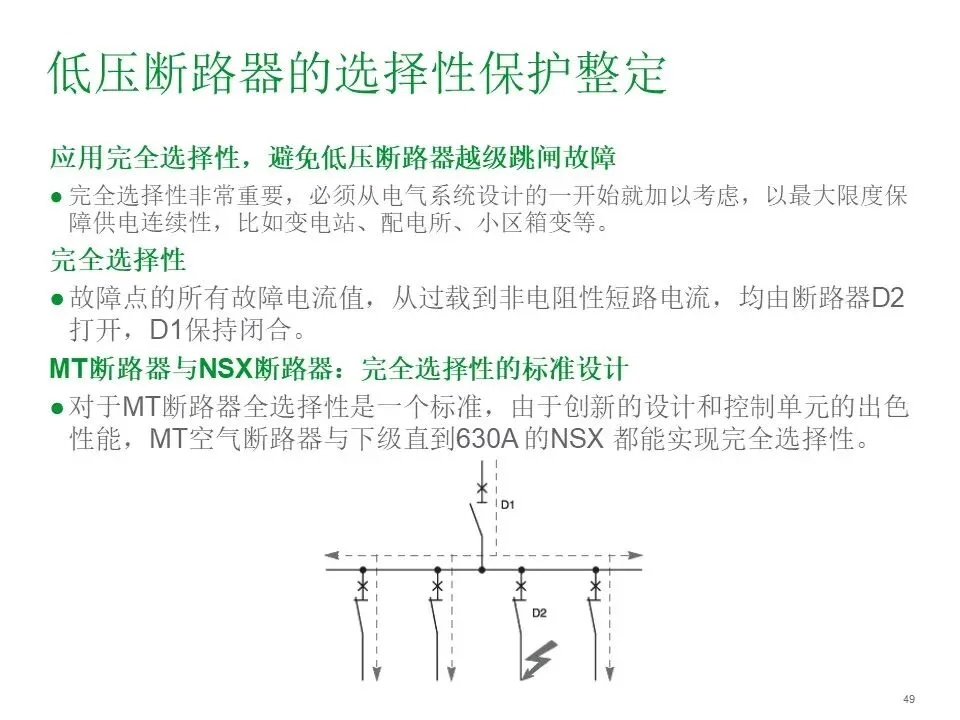

短延时动作时间应比后一级保护的动作时间长一个时间级差
瞬时动作电流值躲过尖峰电流，以免引起低压断路器的误动作

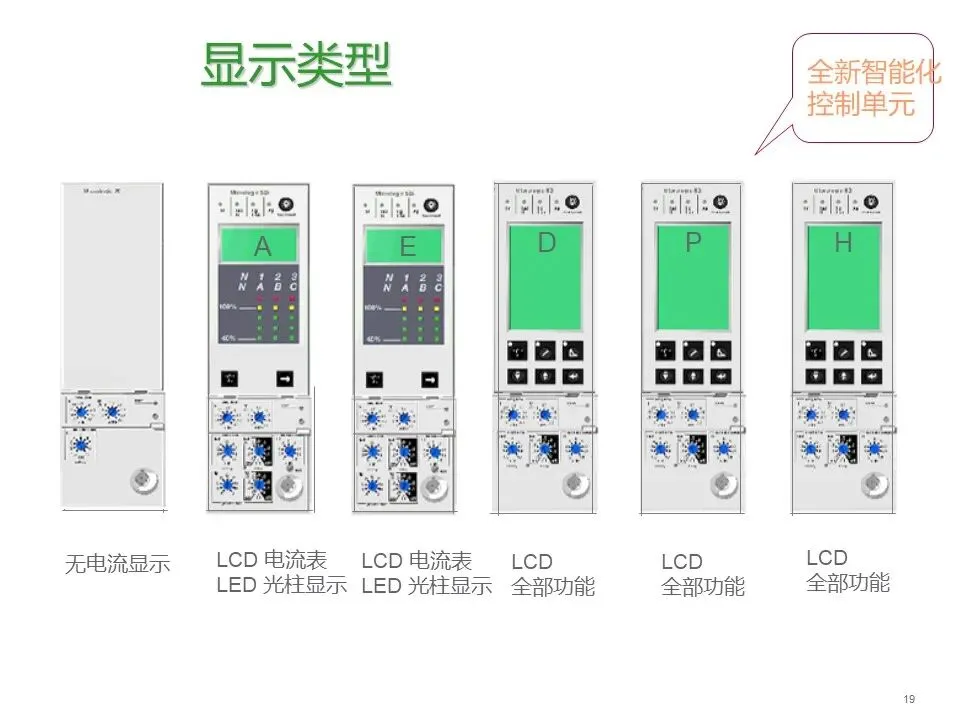

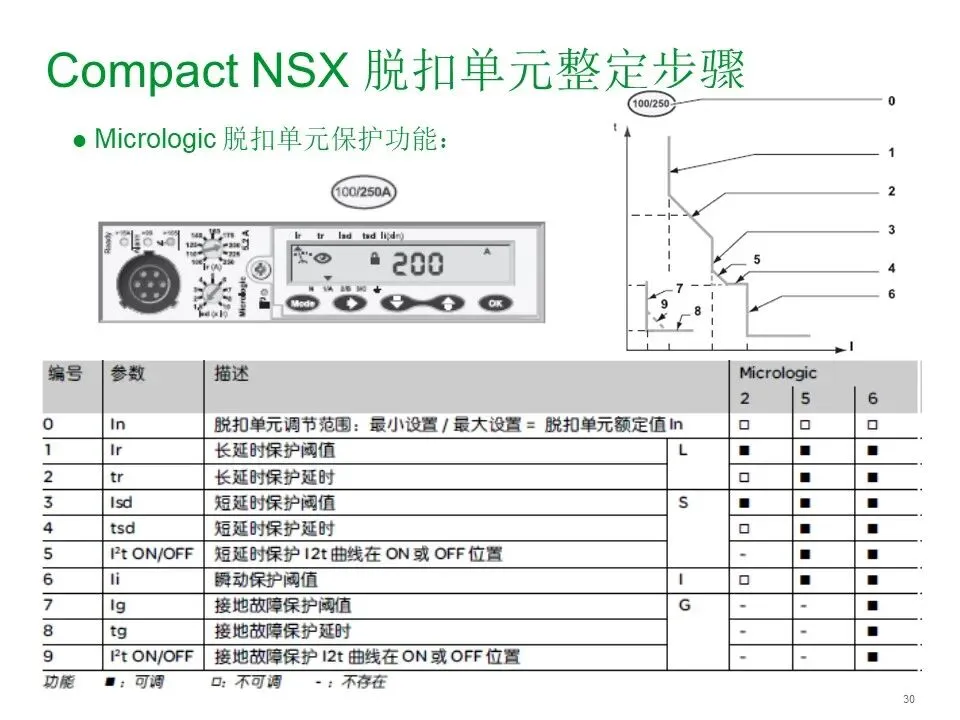

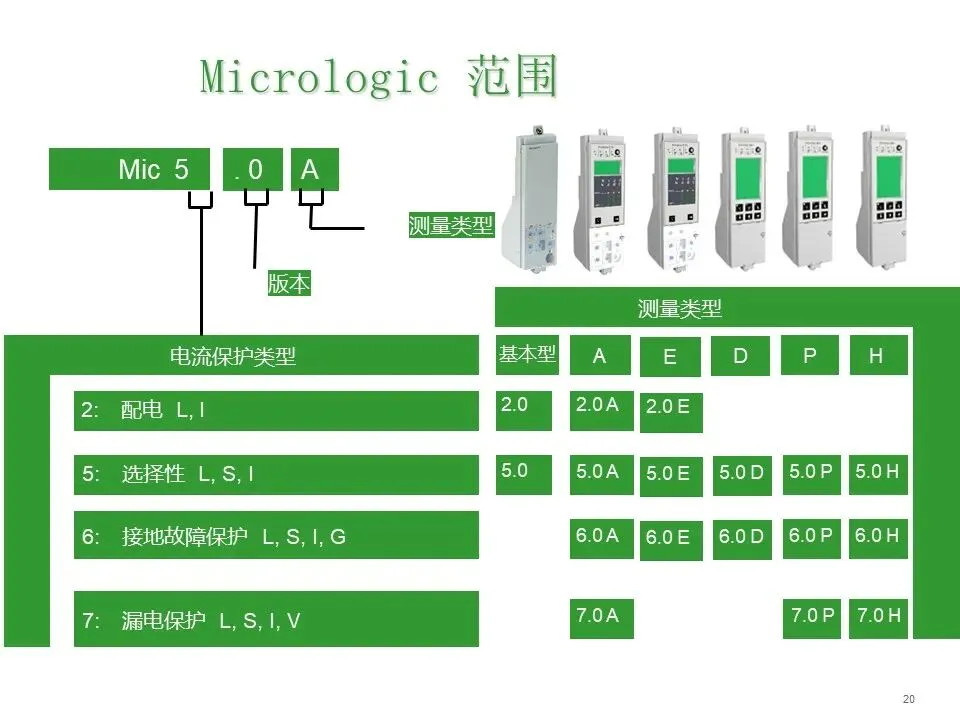

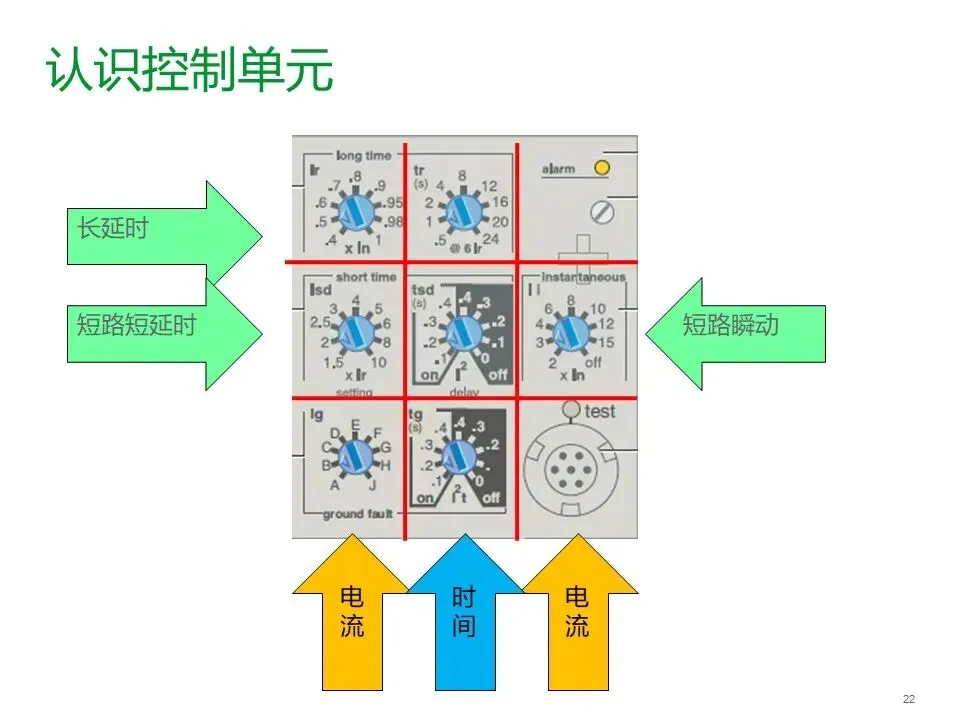

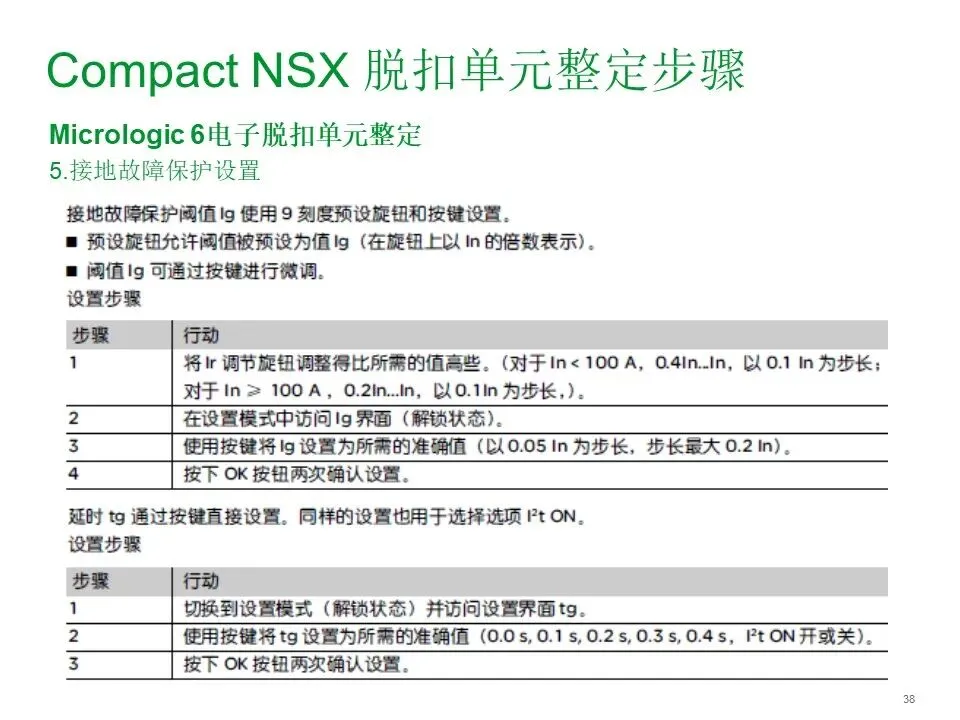

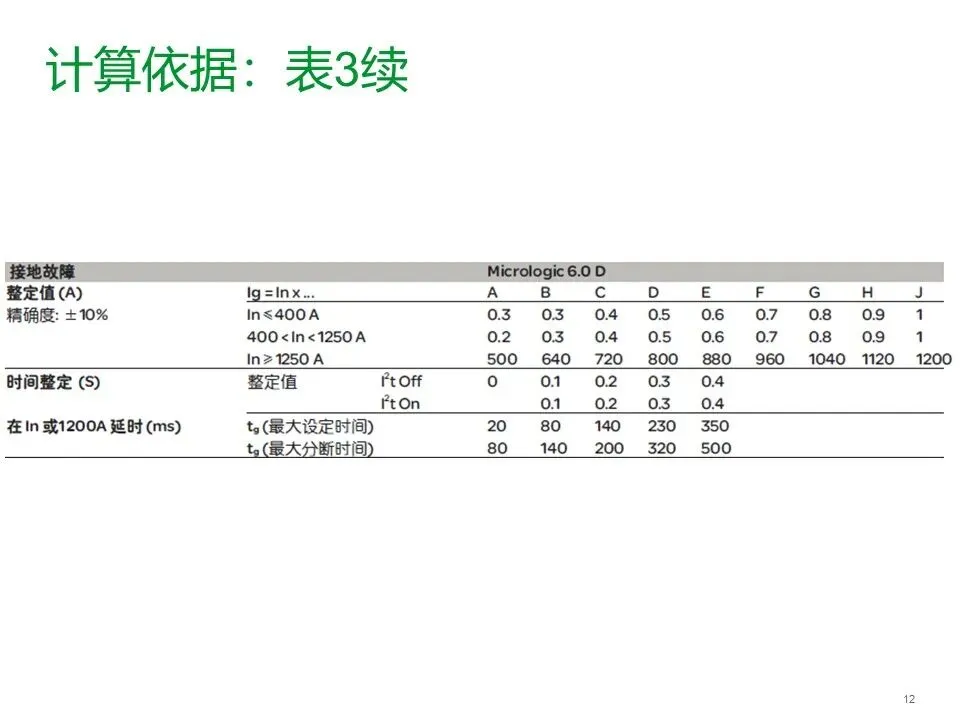

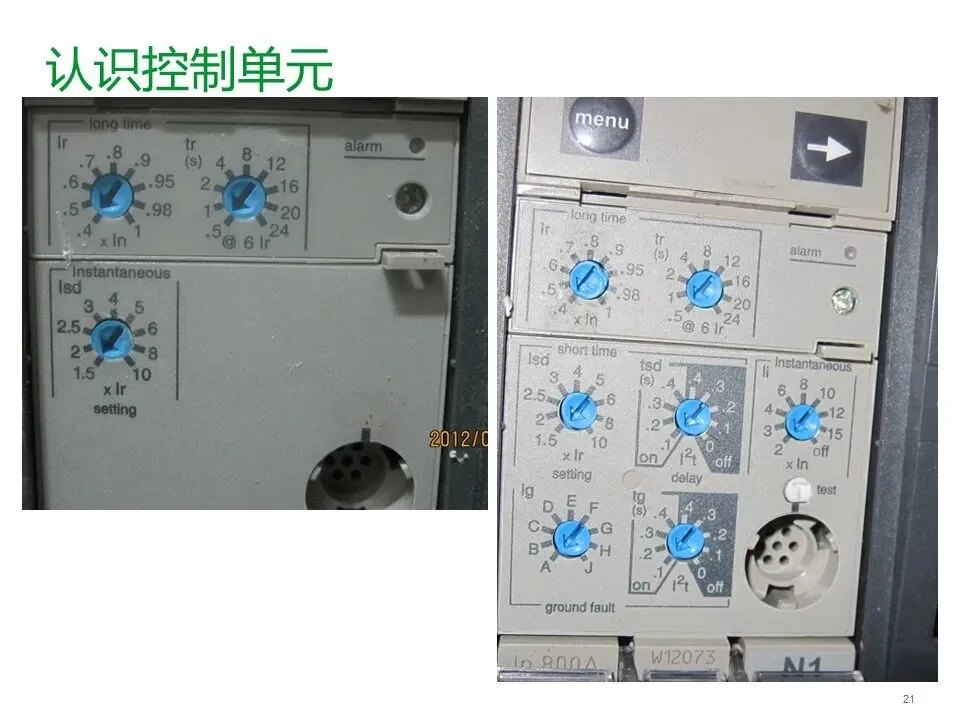

具有4种不同的保护类型2：两段保护；5：三段保护；6：三段＋接地故障；7：三段加漏电保护，3种测量显示A，P，H，组合起来共10种控制单元。

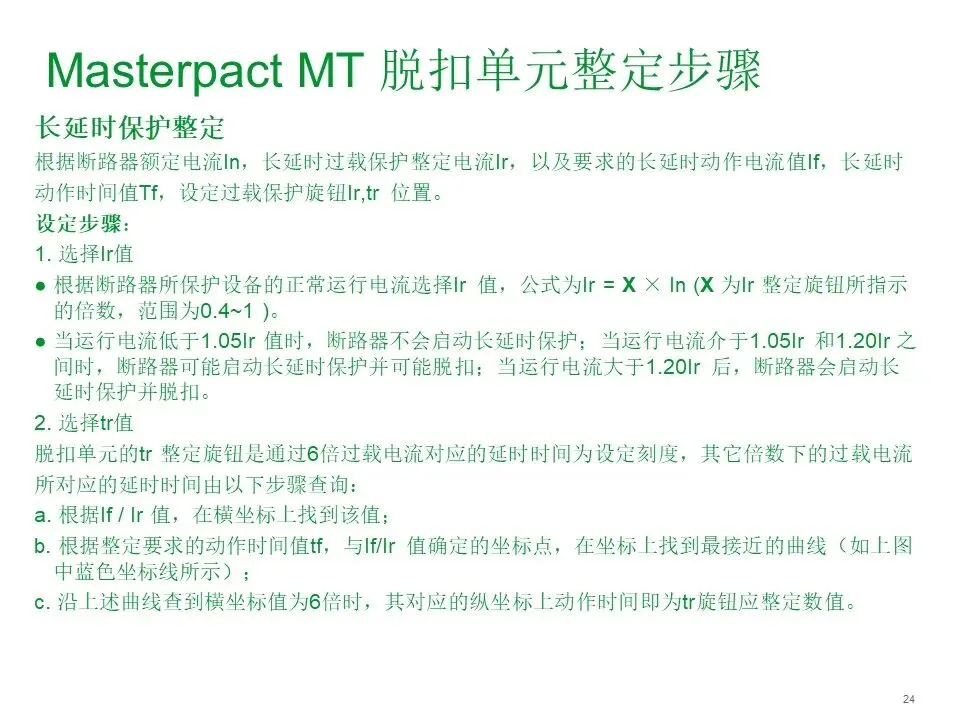

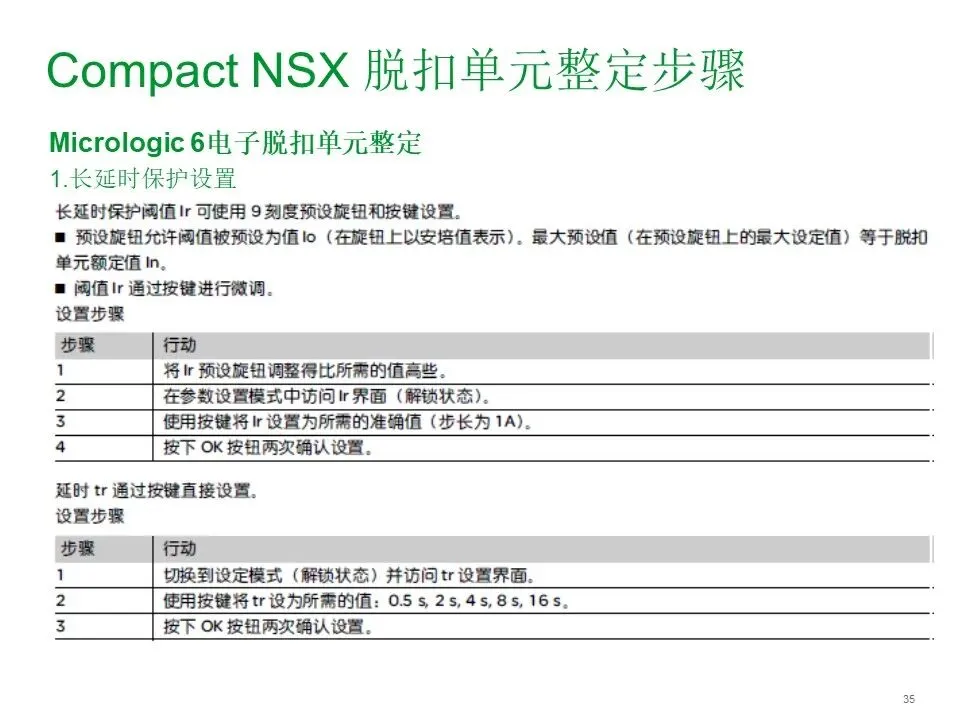

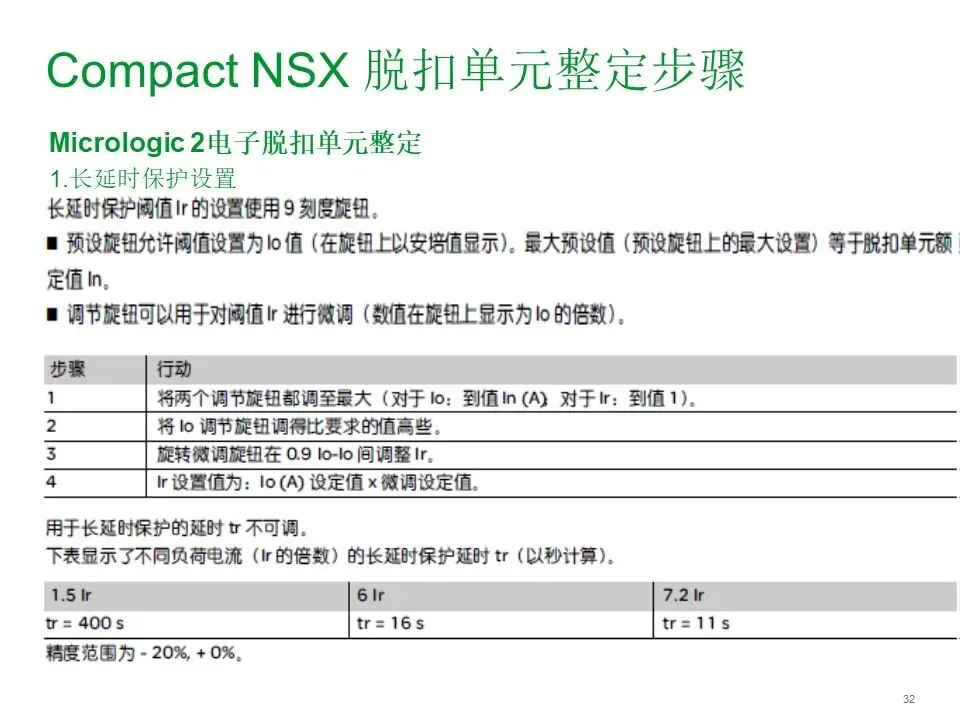

长延时保护整定
根据断路器额定电流In，长延时过载保护整定电流Ir，以及要求的长延时动作电流值If，长延时
动作时间值Tf，设定过载保护旋钮Ir,tr 位置。
设定步骤：
1. 选择Ir值

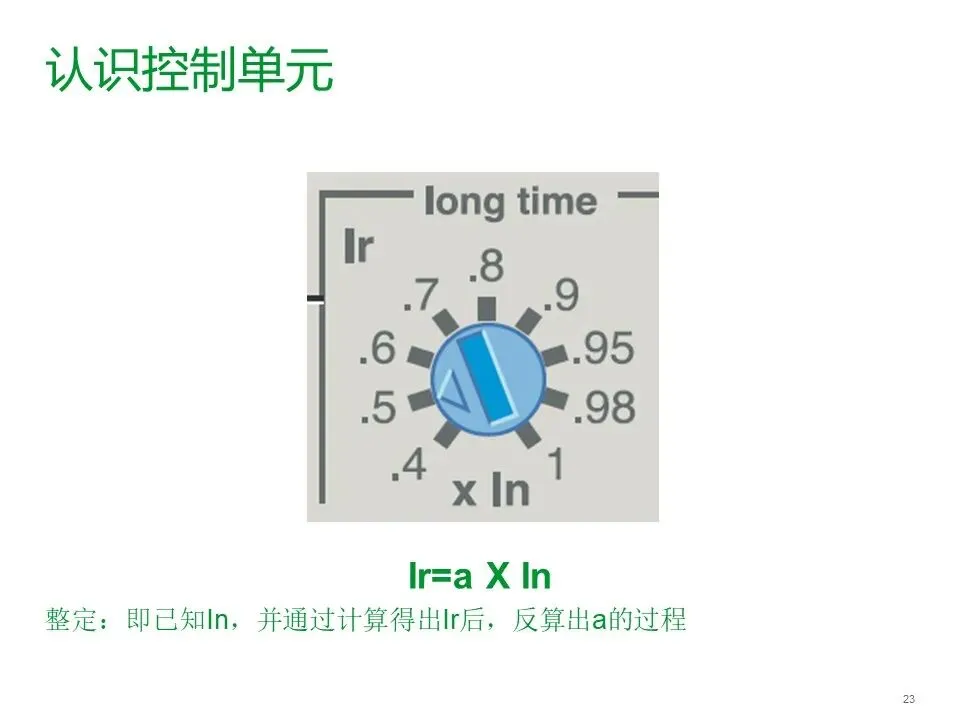

根据断路器所保护设备的正常运行电流选择Ir 值，公式为Ir = X × In (X 为Ir 整定旋钮所指示的倍数，范围为0.4~1 )。
当运行电流低于1.05Ir 值时，断路器不会启动长延时保护；当运行电流介于1.05Ir 和1.20Ir 之间时，断路器可能启动长延时保护并可能脱扣；当运行电流大于1.20Ir 后，断路器会启动长延时保护并脱扣。
2. 选择tr值

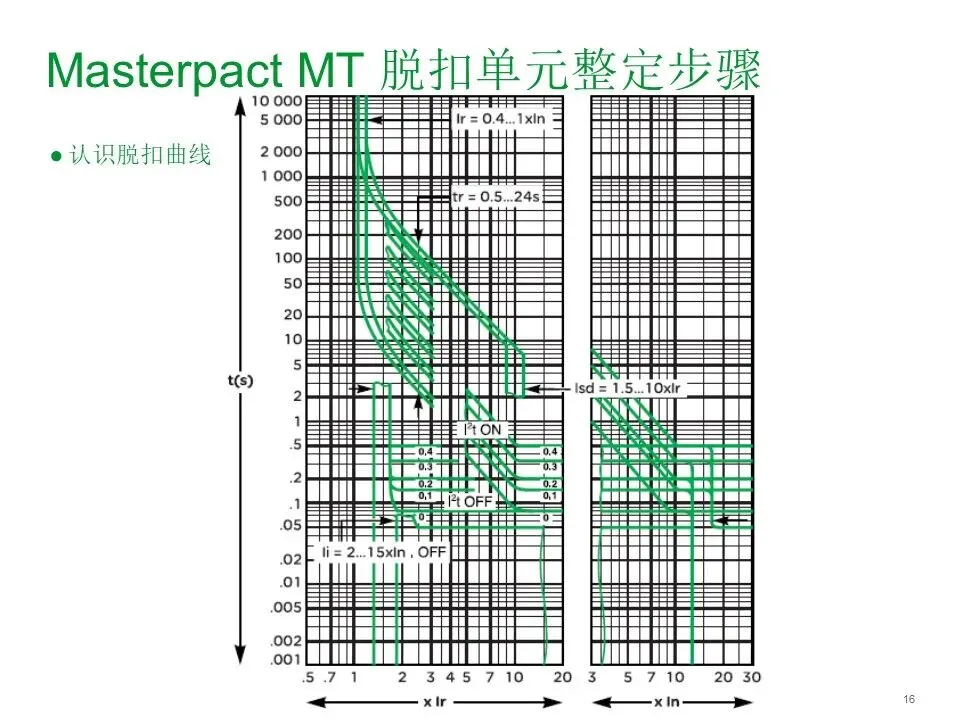

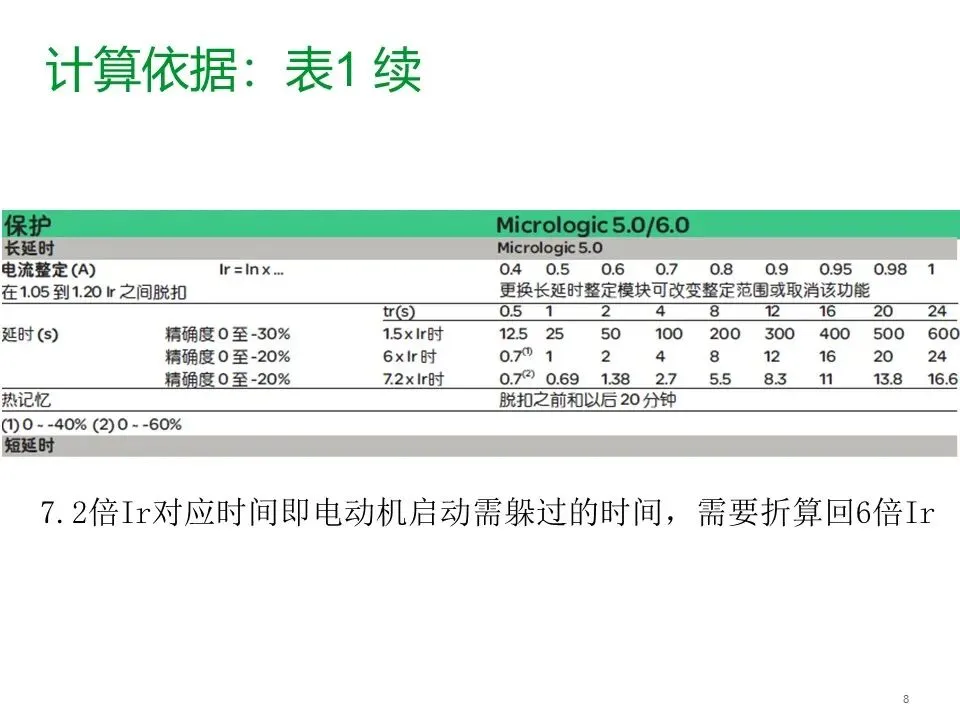

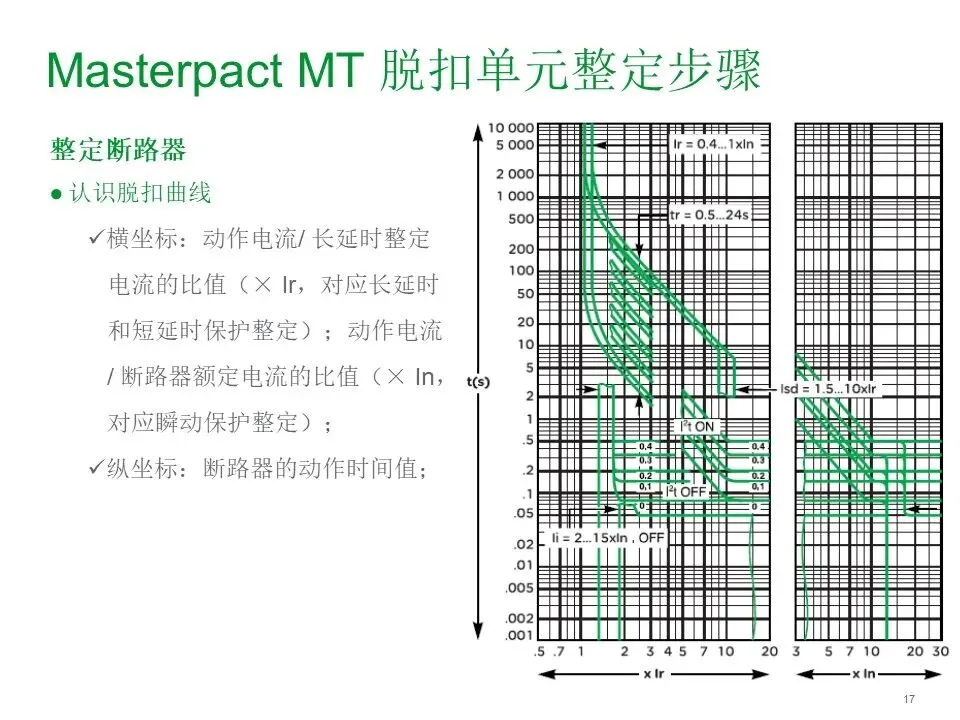

脱扣单元的tr 整定旋钮是通过6倍过载电流对应的延时时间为设定刻度，其它倍数下的过载电流
所对应的延时时间由以下步骤查询：
a. 根据If / Ir 值，在横坐标上找到该值；
b. 根据整定要求的动作时间值tf，与If/Ir 值确定的坐标点，在坐标上找到最接近的曲线（如上图中蓝色坐标线所示）；
c. 沿上述曲线查到横坐标值为6倍时，其对应的纵坐标上动作时间即为tr旋钮应整定数值。

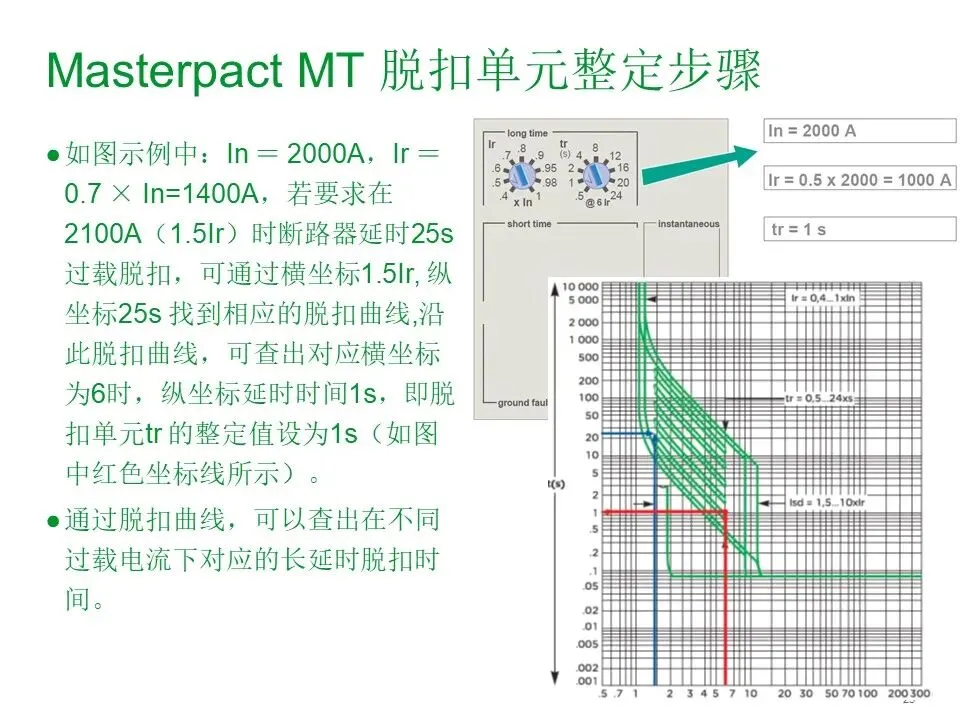

如图示例中：In ＝ 2000A，Ir ＝ 0.7 × In=1400A，若要求在2100A（1.5Ir）时断路器延时25s 过载脱扣，可通过横坐标1.5Ir, 纵坐标25s 找到相应的脱扣曲线,沿此脱扣曲线，可查出对应横坐标为6时，纵坐标延时时间1s，即脱扣单元tr 的整定值设为1s（如图中红色坐标线所示）。

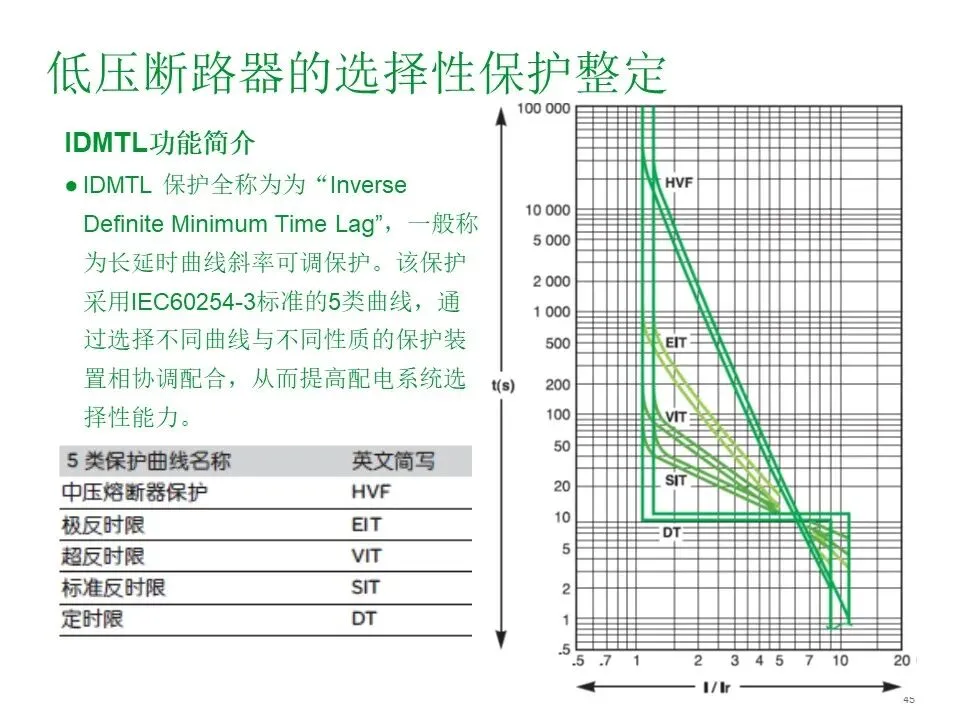

通过脱扣曲线，可以查出在不同过载电流下对应的长延时脱扣时间。
