螺栓基本拧紧技术,PPT+图文基础知识基本拧紧技术
微信公众号：非标机械设计学习分享
微信公众号：非标机械设计学习分享

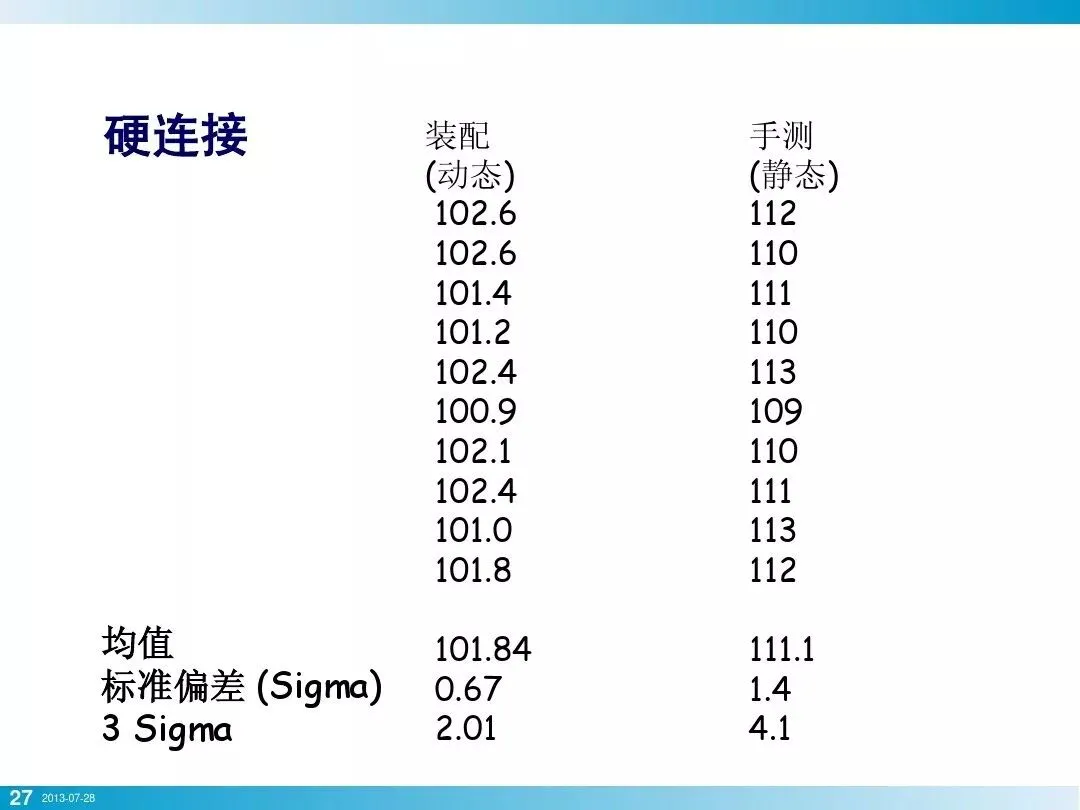

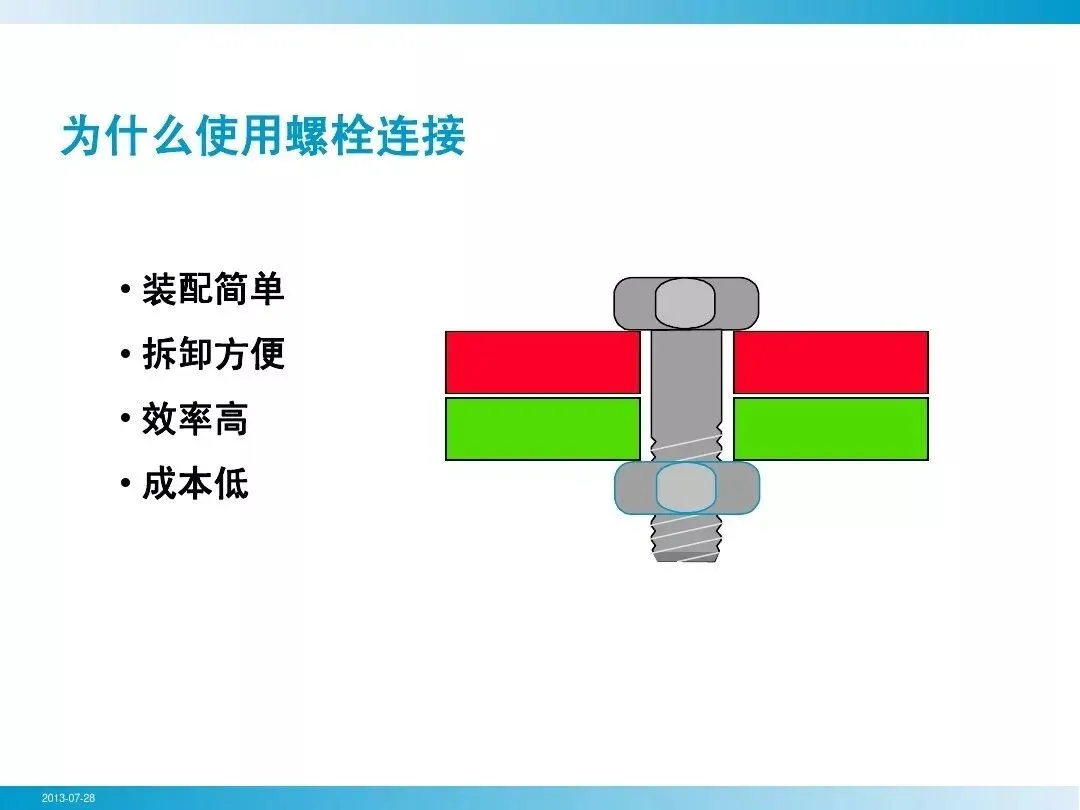

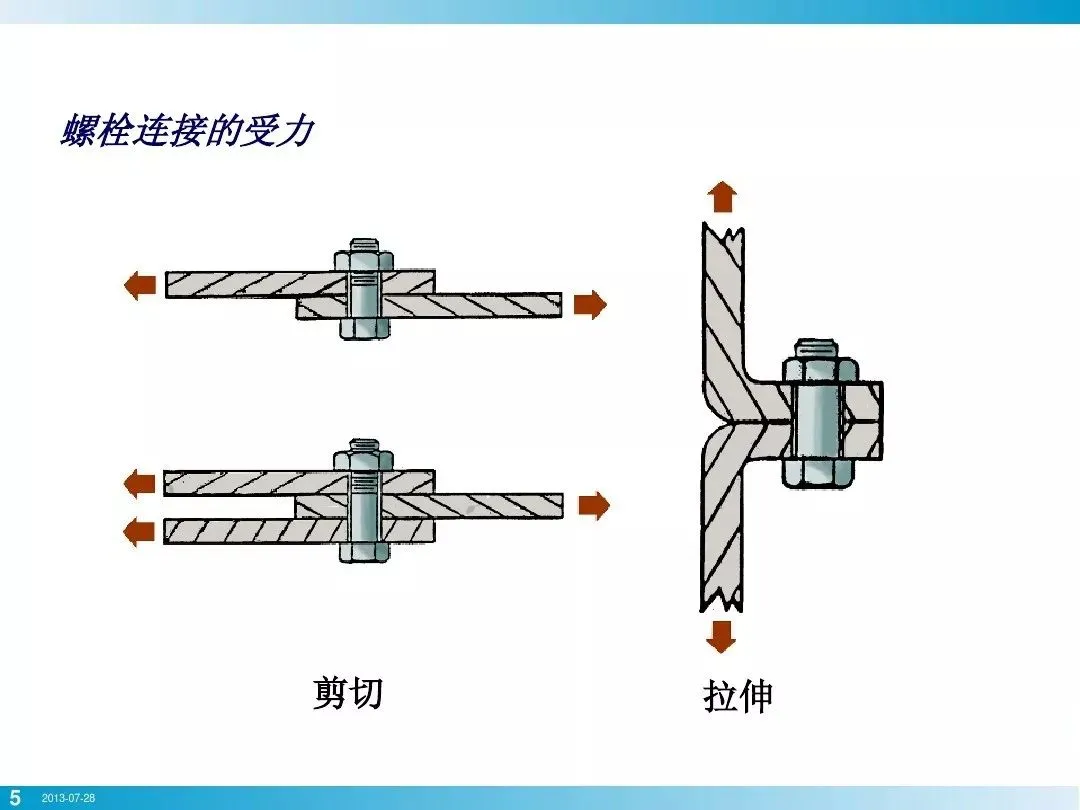

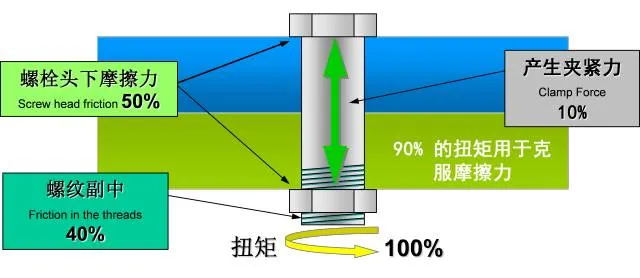

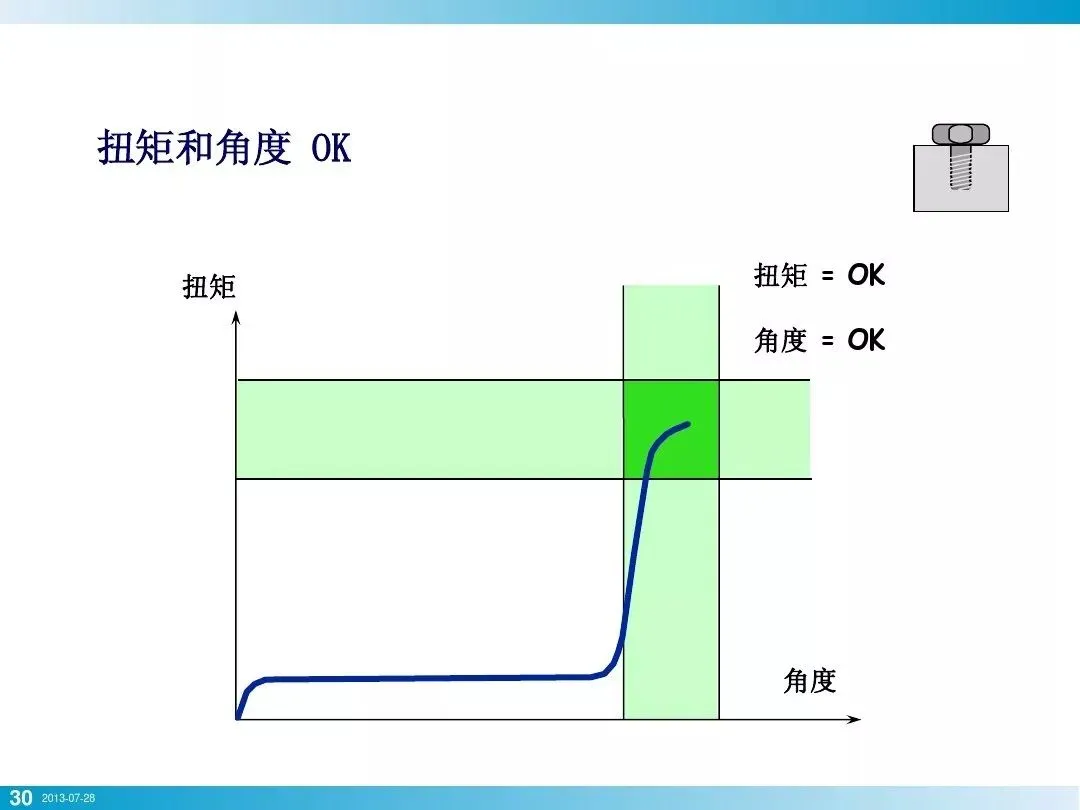

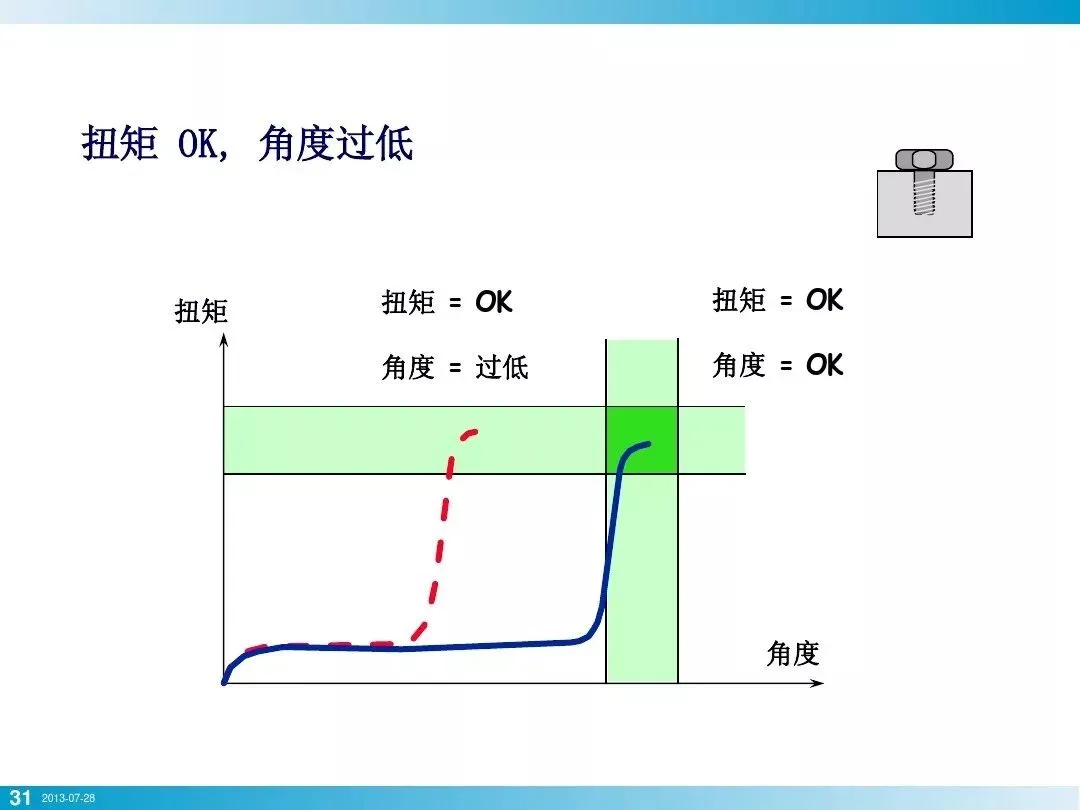

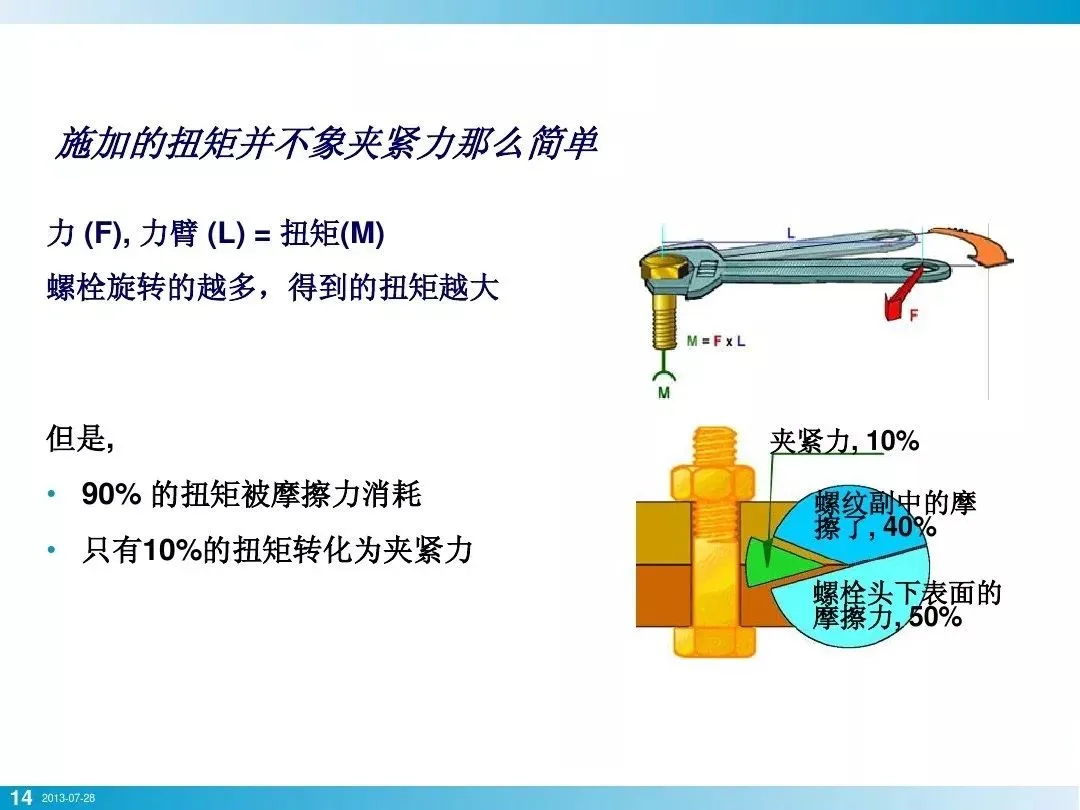

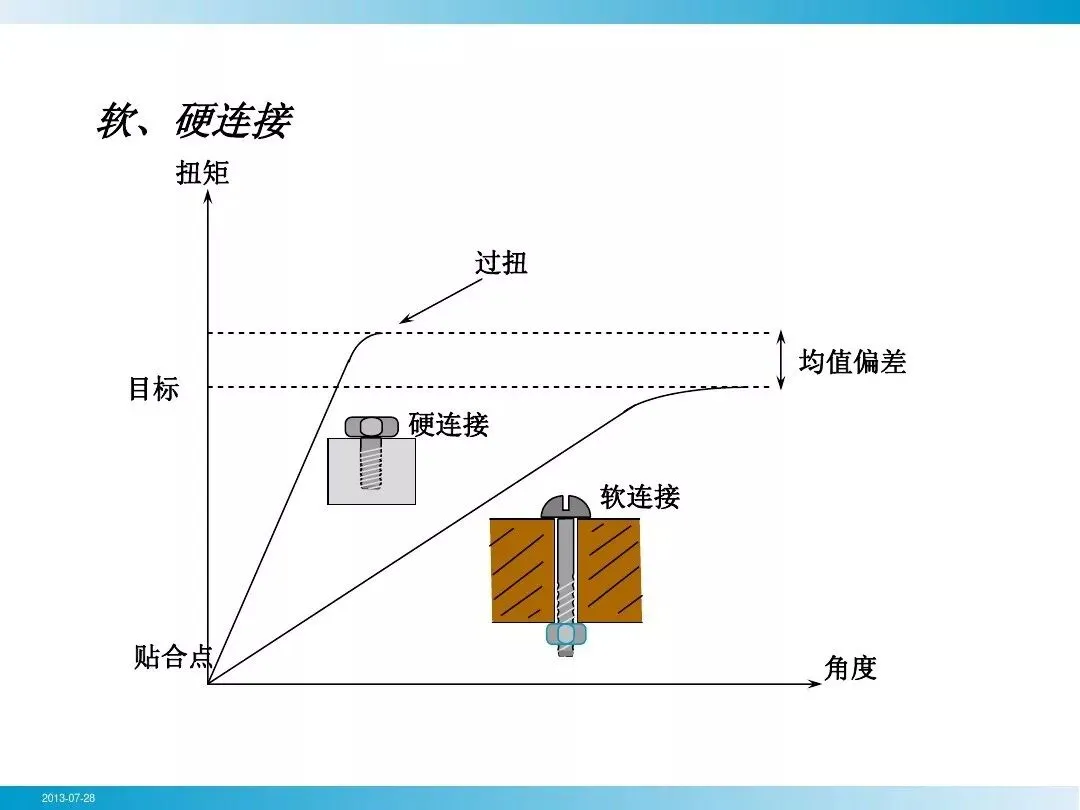

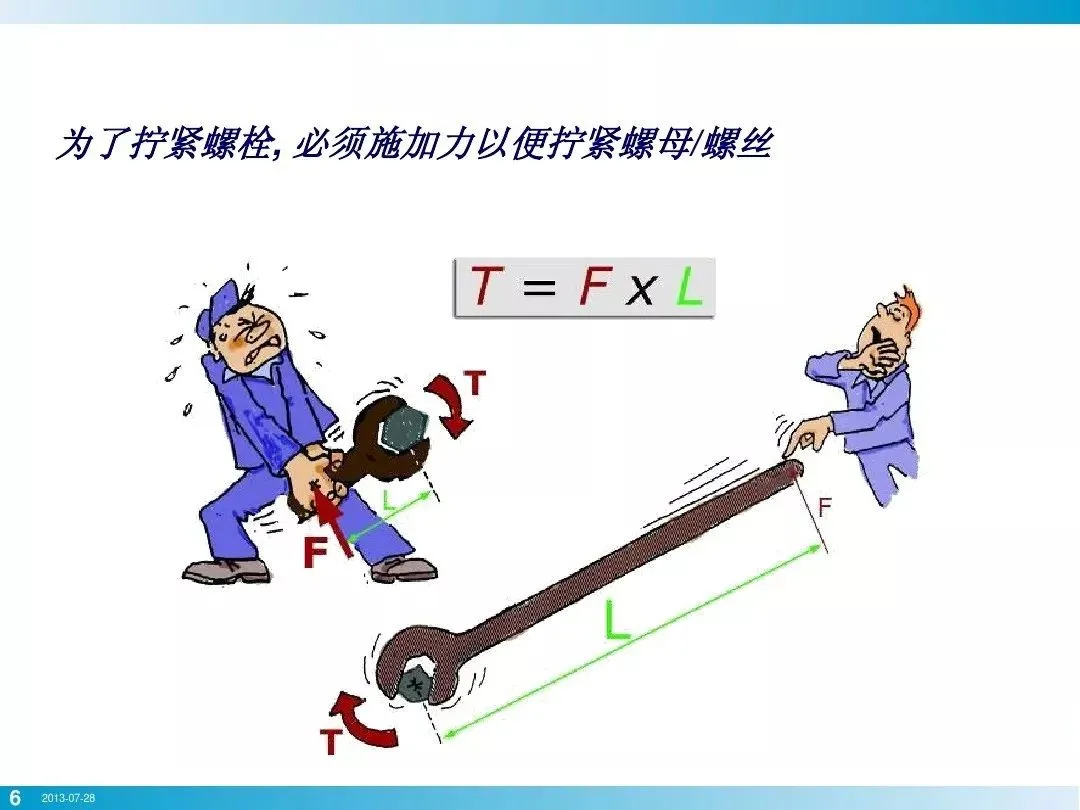

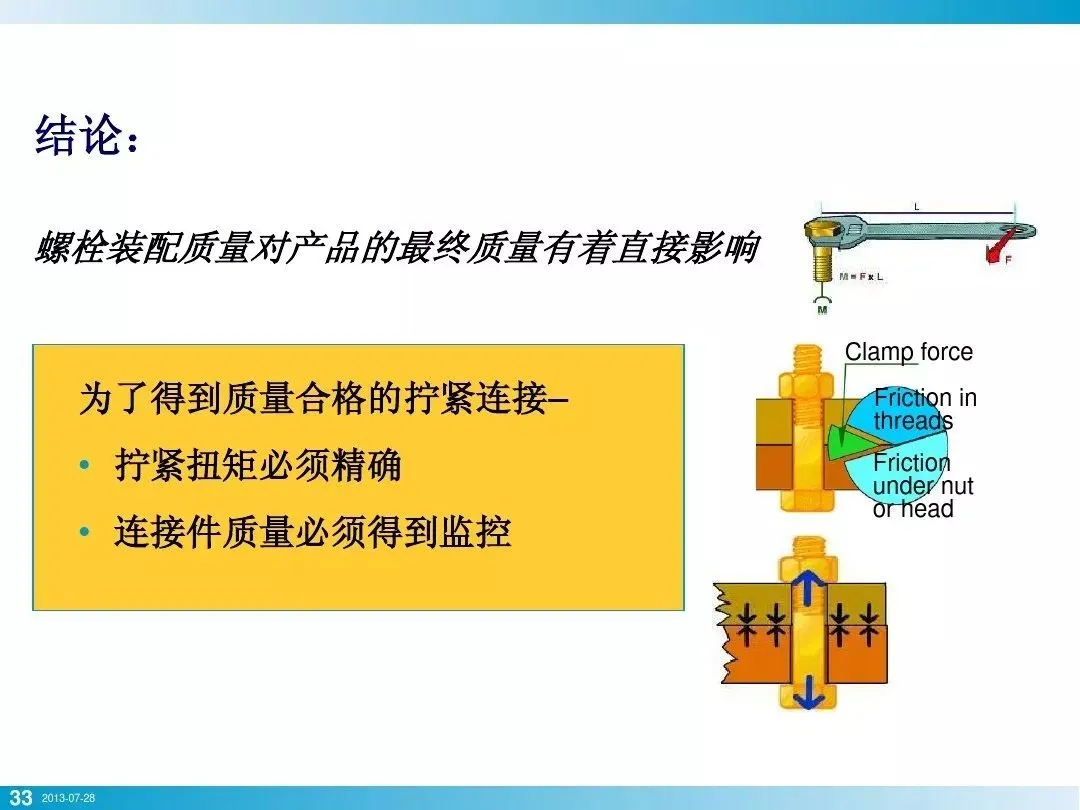

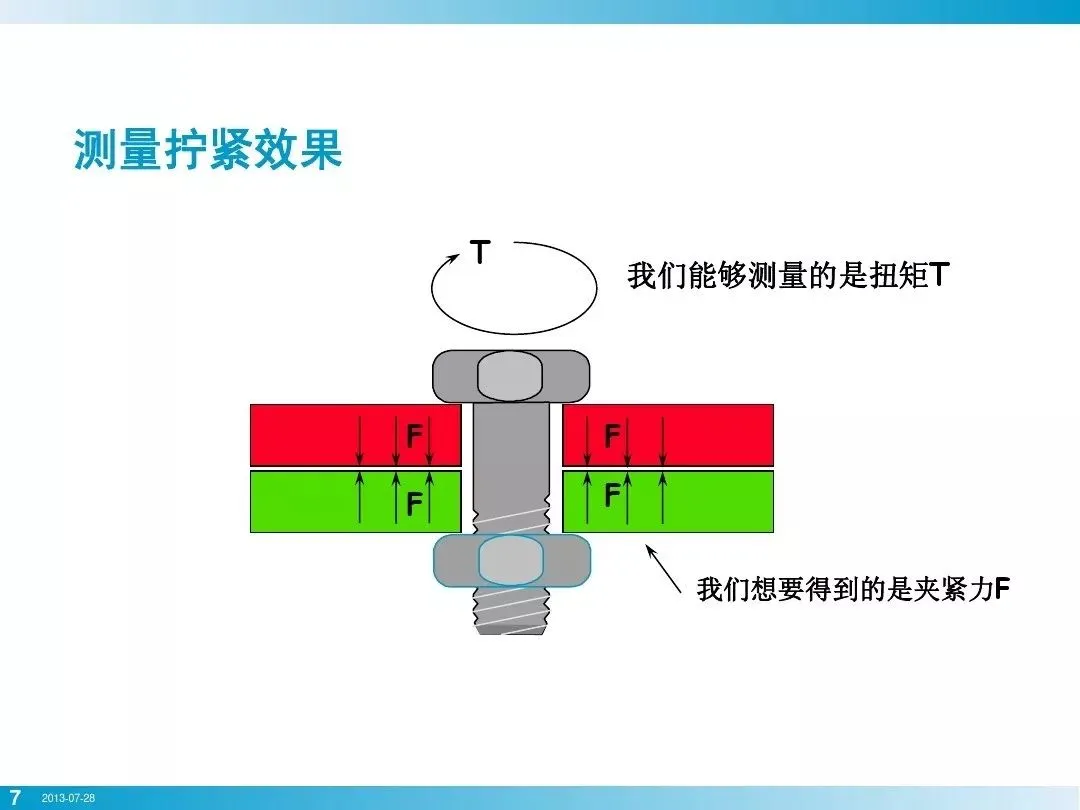

拧紧中的扭矩分配 拧紧一颗螺栓，需要施加一定扭矩旋转一定角度后才可以完成，这部分的扭矩+角度所做功最终转为三个部分：
1.螺栓头下摩擦力消耗
2.螺纹副摩擦力消耗 3.产生预紧力 这个也可以根据以下公式得出： • Fm=T/ (0.16P+ （μg* 0.58 *d2）+ [（Dkm/2）*μk] • 预紧力 螺纹副 螺栓头下
定义Definitions
Fm= 夹紧力clamping force；
P= 螺距pitch of thread；
μg= 螺纹副摩擦系数friction value in thread；
d2= 螺栓直径diameter bolt；
Dkm= 螺栓头表面尺寸 size of surface bolt （nut）-head，Dkm= （dw+dh）/2；

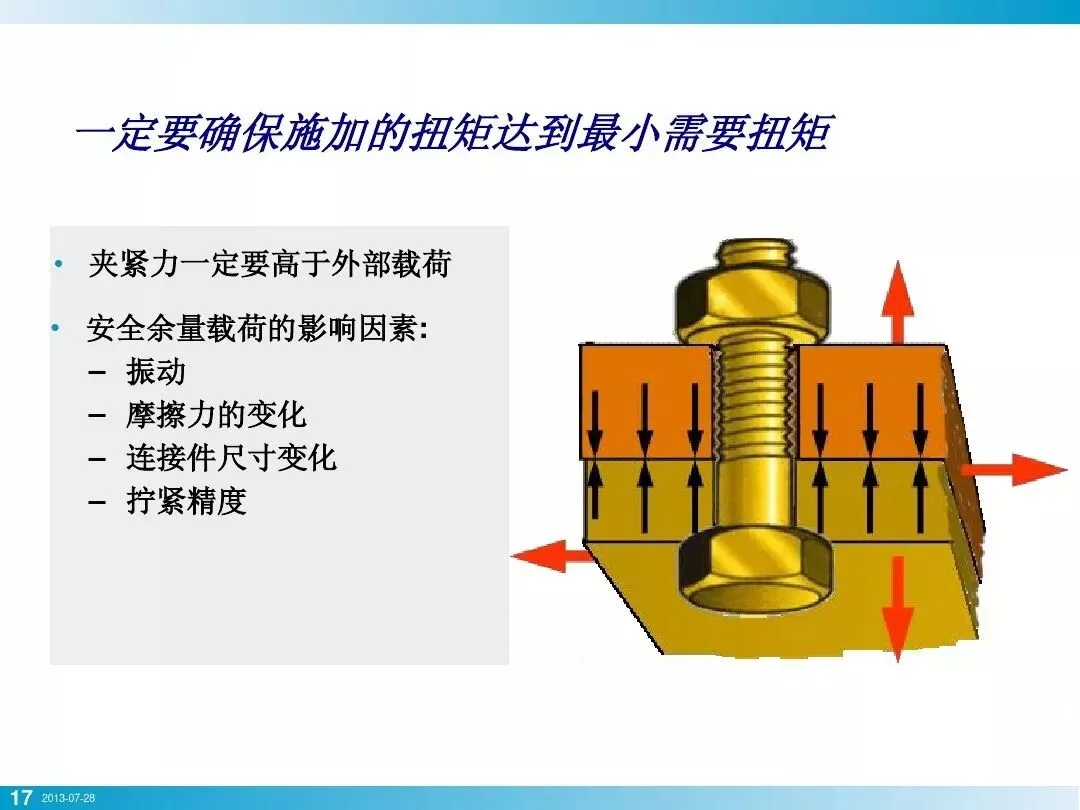

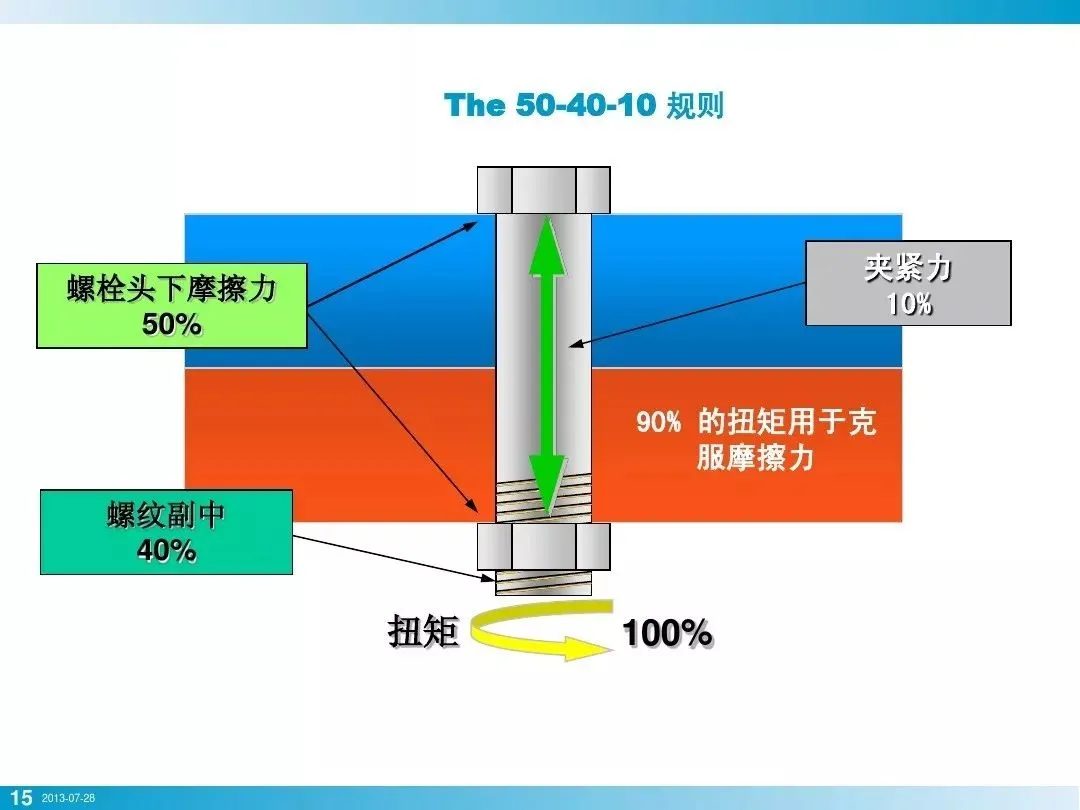

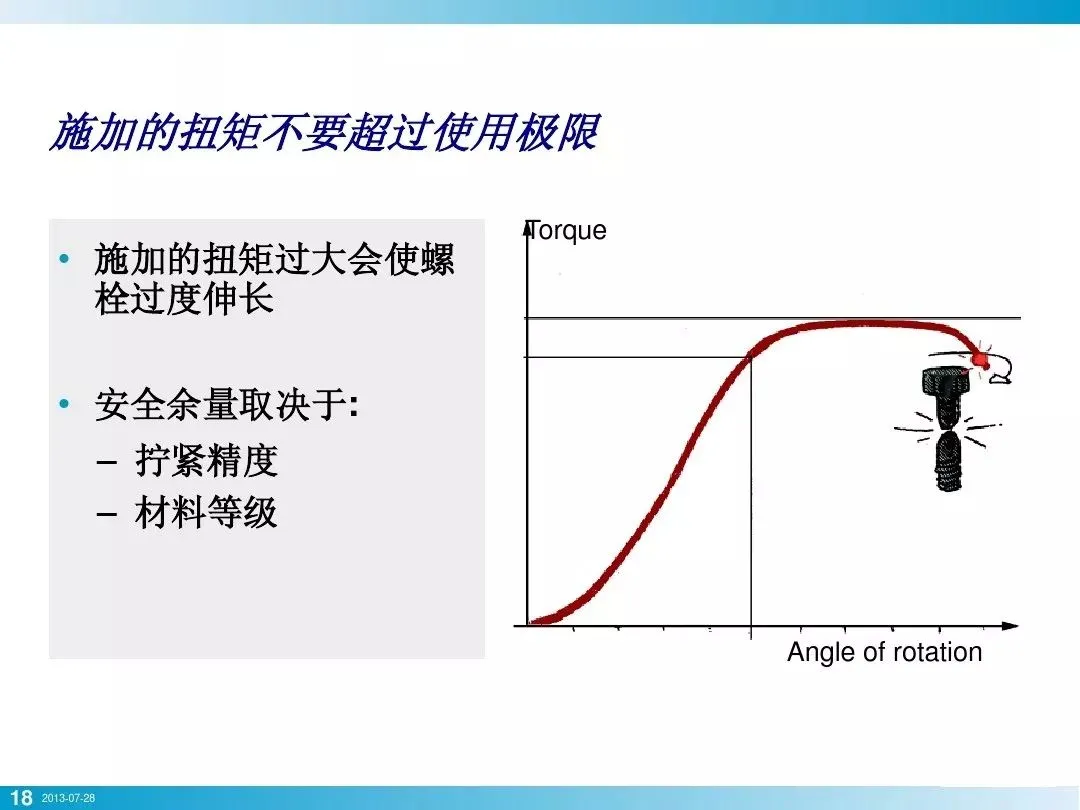

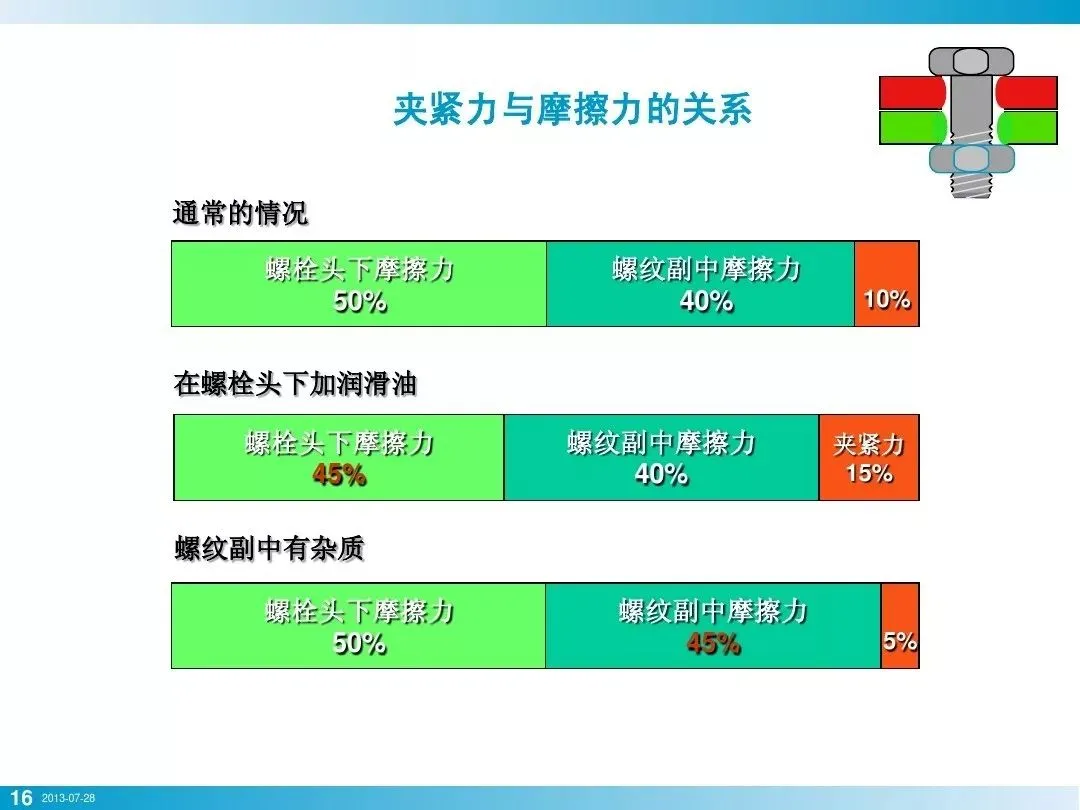

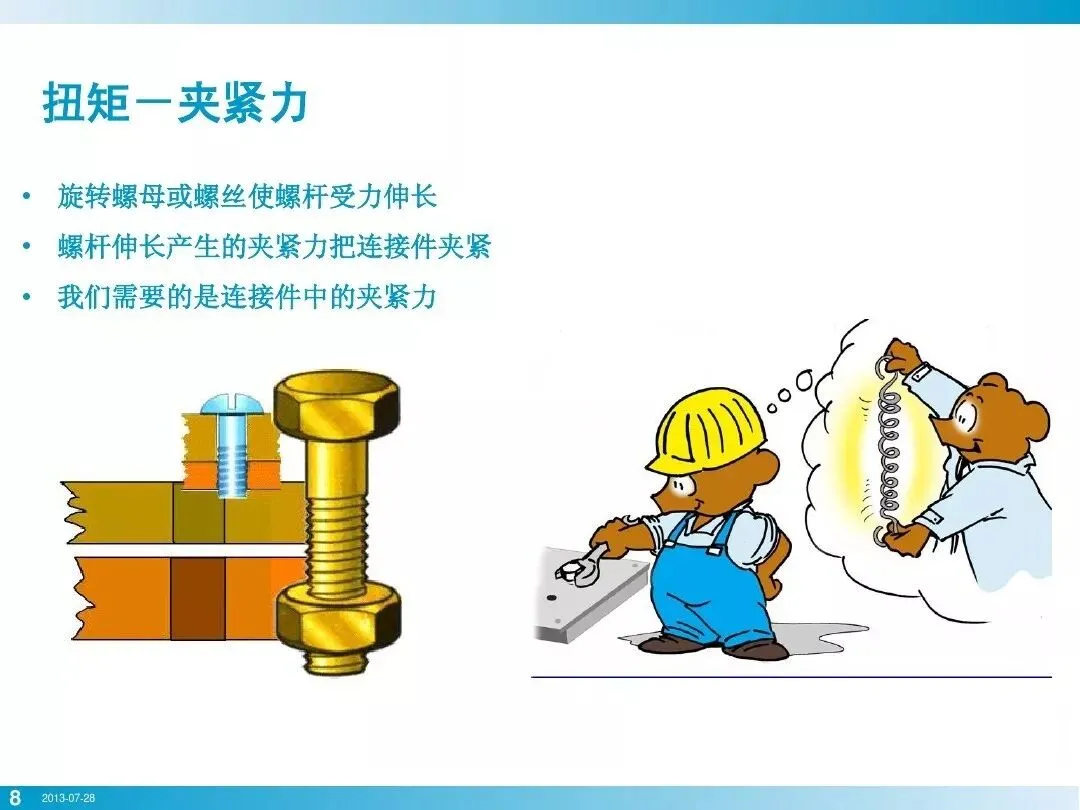

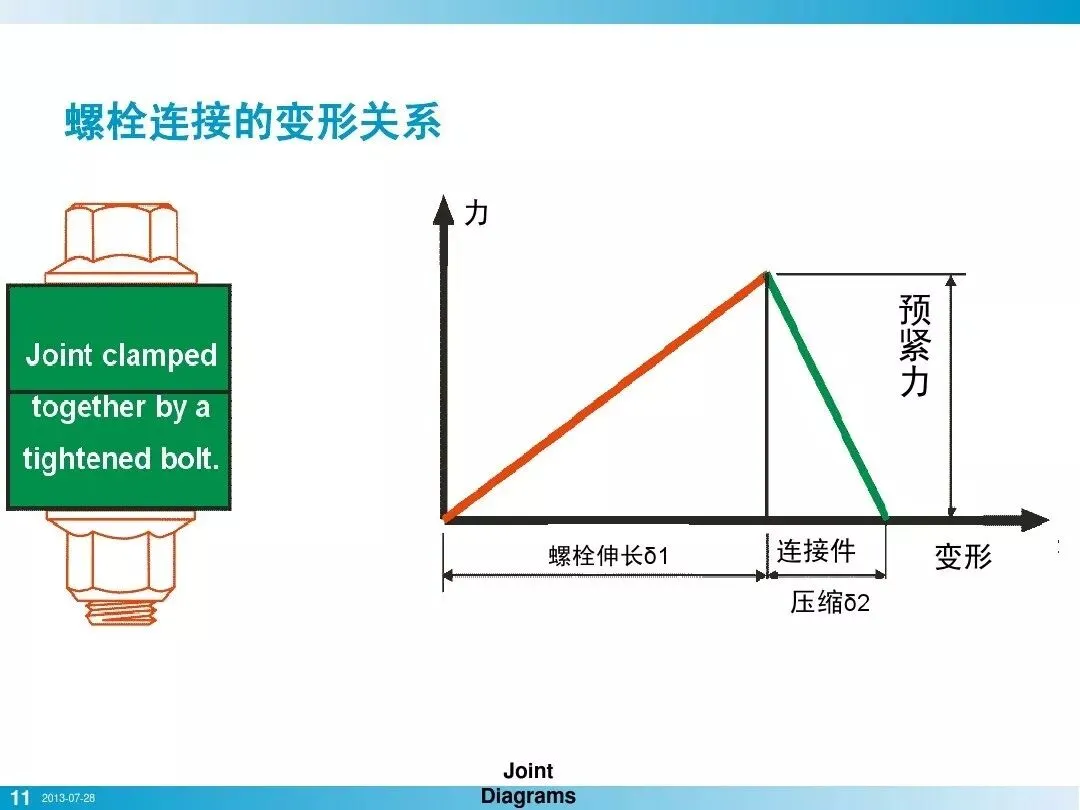

μk= 螺栓头表面摩擦系数fricition value surface bolt-head。 一般而言，这三者的比例在10%、40%以及50%，这部分能量的消耗很容易直观的体会到：10%的夹紧力做功体现在螺栓的被拉伸，40%和50%体现了螺纹副以及螺栓头下拧紧后摩擦力导致的发热。

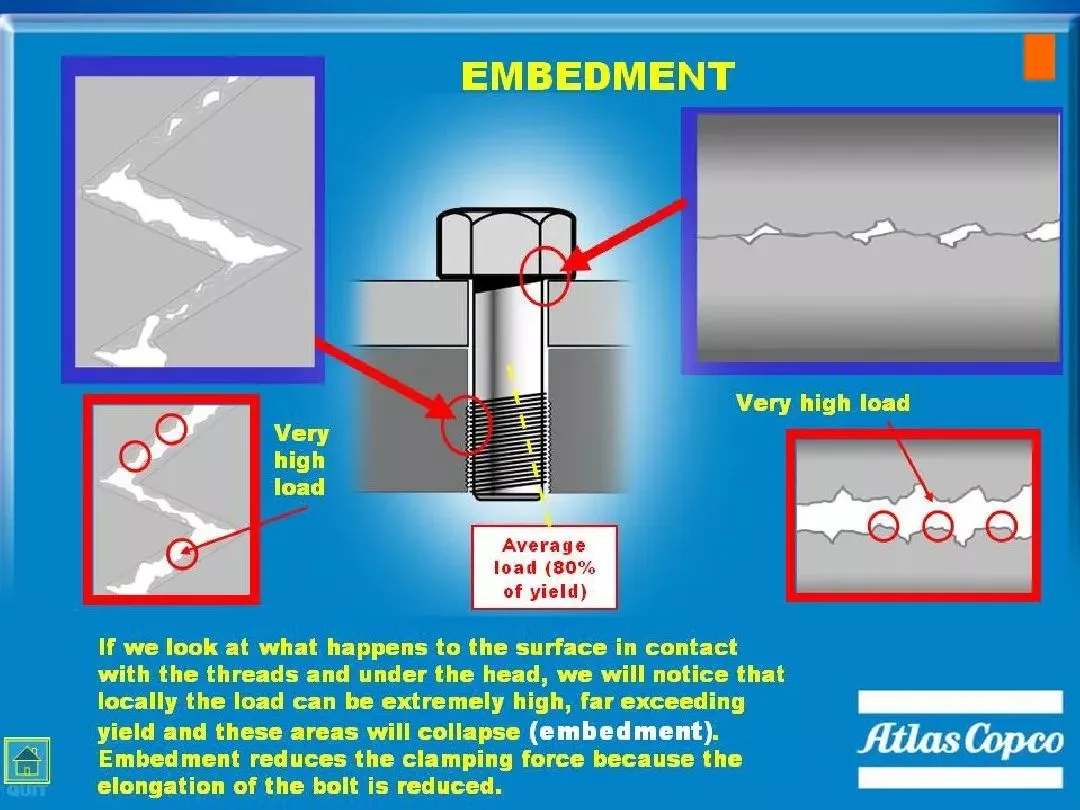

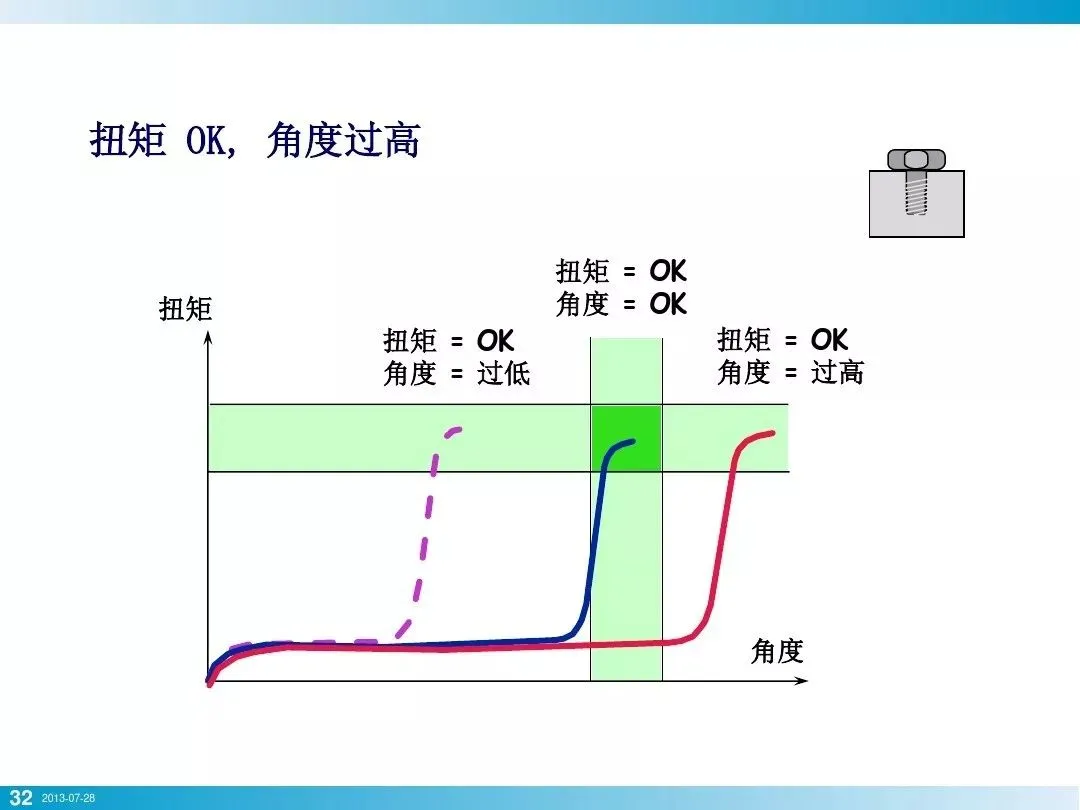

螺栓的初始设计是按照如上图的比例来分配三者关系的，如果实际的过程中改变了三者的比例关系，会出现扭矩“合格”，夹紧力不合格的情况。微信公众号：非标机械设计学习分享 螺纹副被额外润滑
此时螺纹副摩擦系数增加，有可能扭矩合格后夹紧力不足。

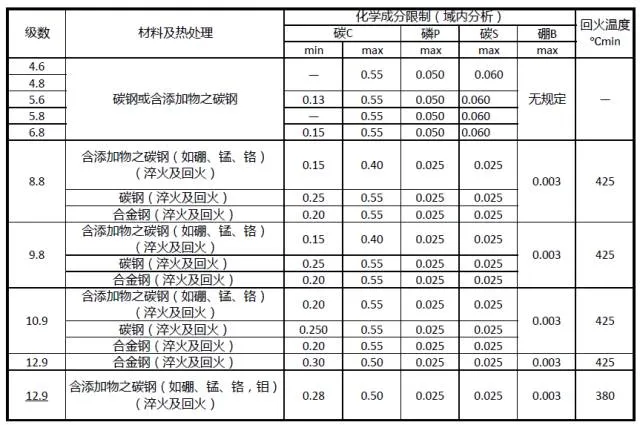

其他改变摩擦系数的常见情况有： 涂层材料改变、涂层厚度变化、螺栓/螺钉公差、与螺帽旋转接触面摩擦系数、工具转速和垫片增加/减少等。 拧紧技术中的螺栓螺母知识 螺栓拧紧是装配环节的重要环节，螺栓/螺母在产品寿命周期内必须稳定连接，否则有可能造成严重的质量事故，因为螺栓/螺母失效而导致的安全事故时有发生。 螺栓/螺母的失效方式有以下几种： 1. 强度不足 螺栓常见强度等级如下，如果螺栓制造商供应的螺栓不能满足对应的强度要求，螺栓连接的安全性也无法得到保障。

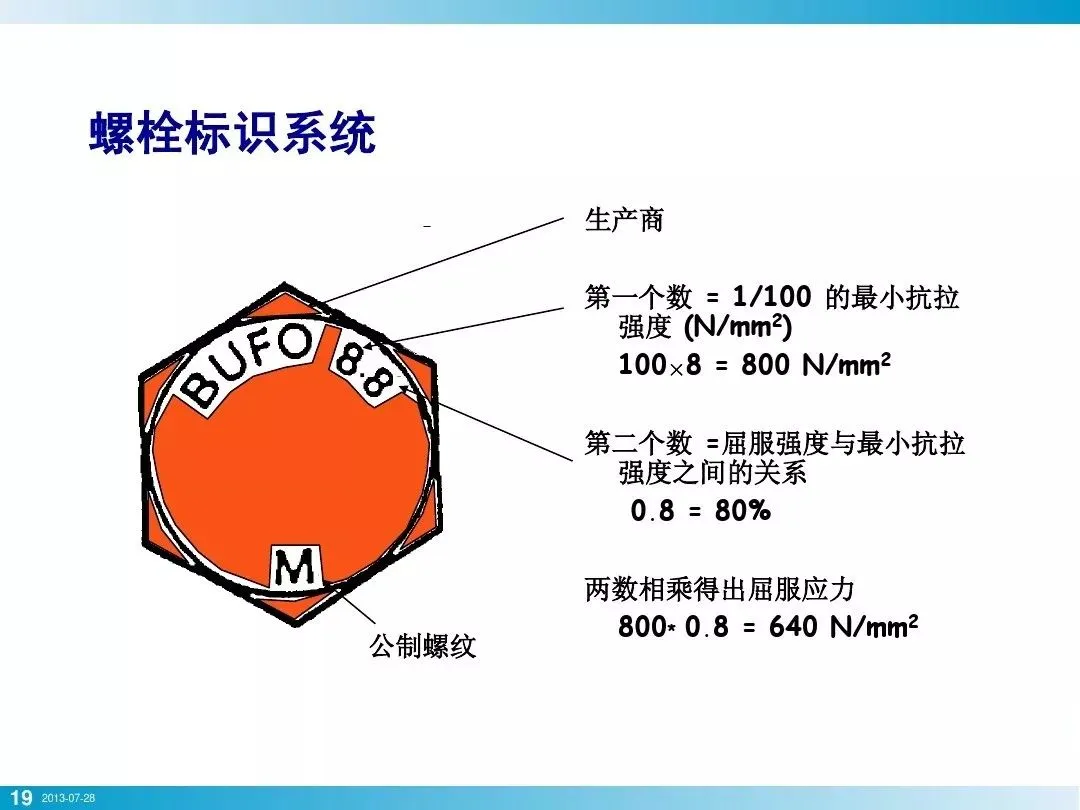

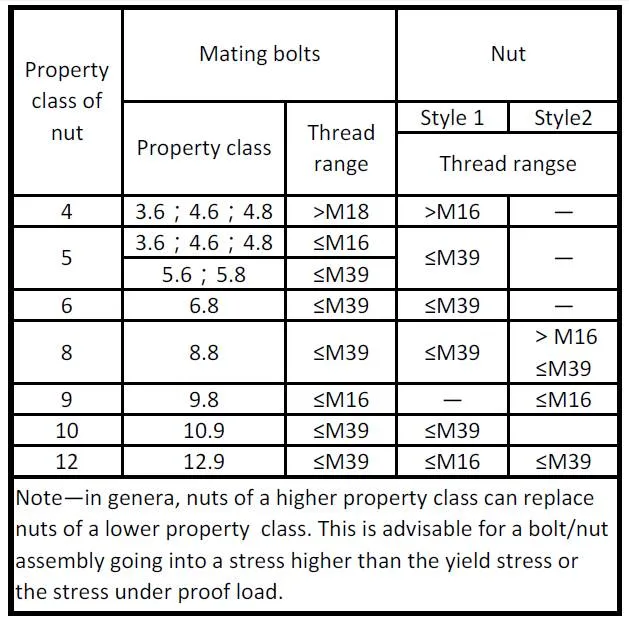

2. 螺纹副强度不足 按照ISO898要求，与螺栓配合的螺纹副/螺母强度要与螺栓本身强度相匹配，比如螺栓强度为10.9的螺栓，应采用强度为10的螺母。

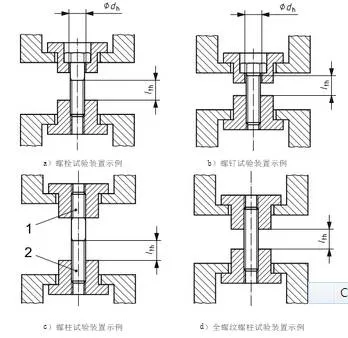

3. 螺纹副高度 同样根据ISO898要求，螺母或者有效螺纹连接高度一般大于公称直径D的0.8以上，比如M10的螺栓与之匹配的螺母高度不得低于8mm。 微信公众号：非标机械设计学习分享 螺栓/螺母机械强度测试 螺栓/螺母机械强度的测试方法很多，比较权威的方法是依据ISO898-1以及ISO898-2，对于螺栓的机械抗拉强度测试方法如下：固定螺栓两端，通过万能材料试验机产生轴向拉力，通过轴向拉力/轴向拉伸量获得螺栓的机械性能指标。

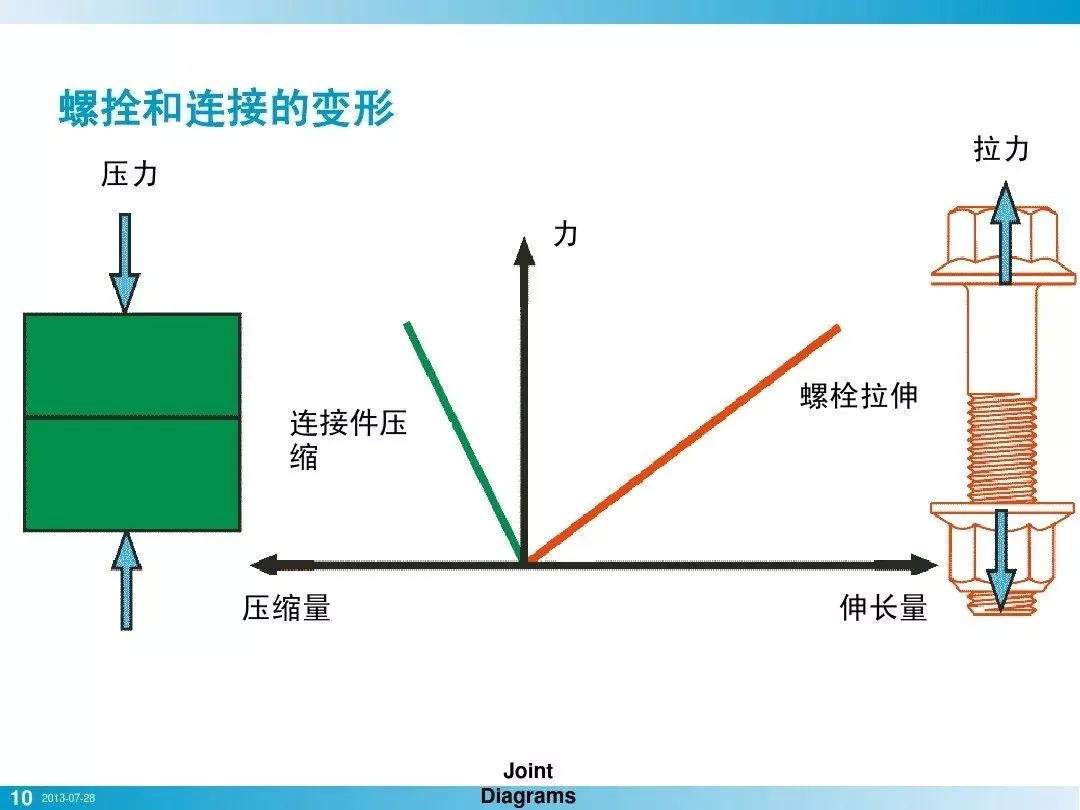

轴向拉力/轴向拉伸量：
螺母/螺纹副的机械强度测试，如下图示意：

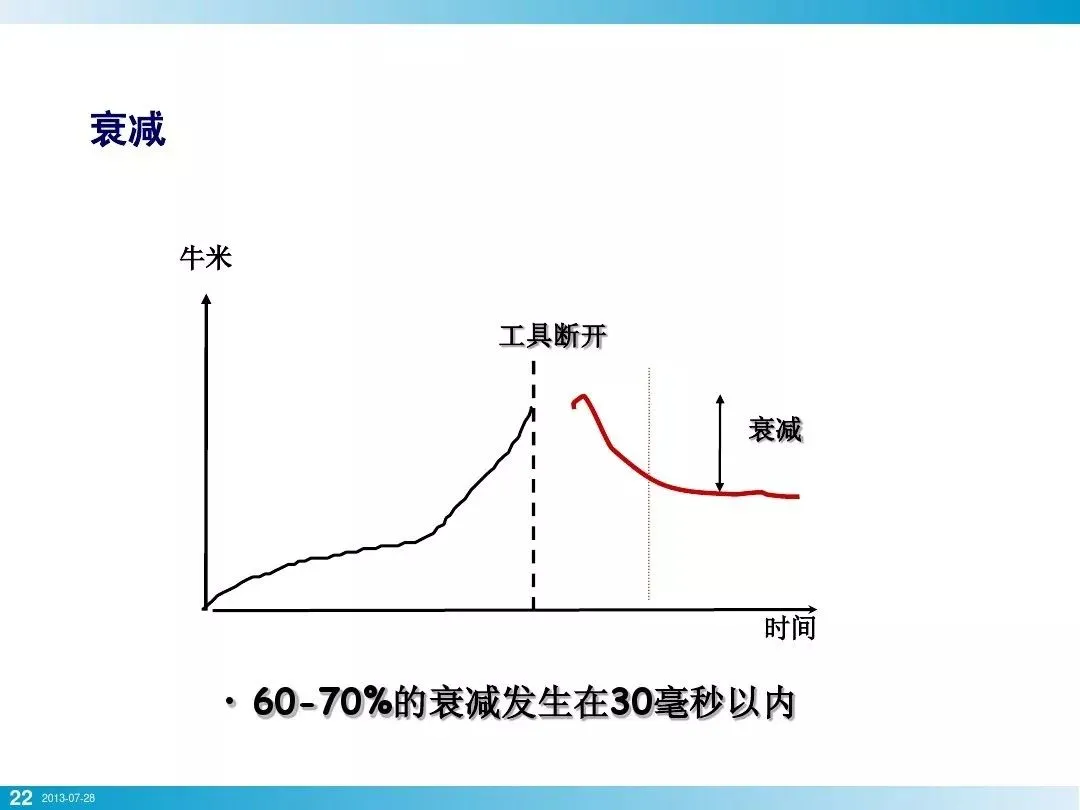

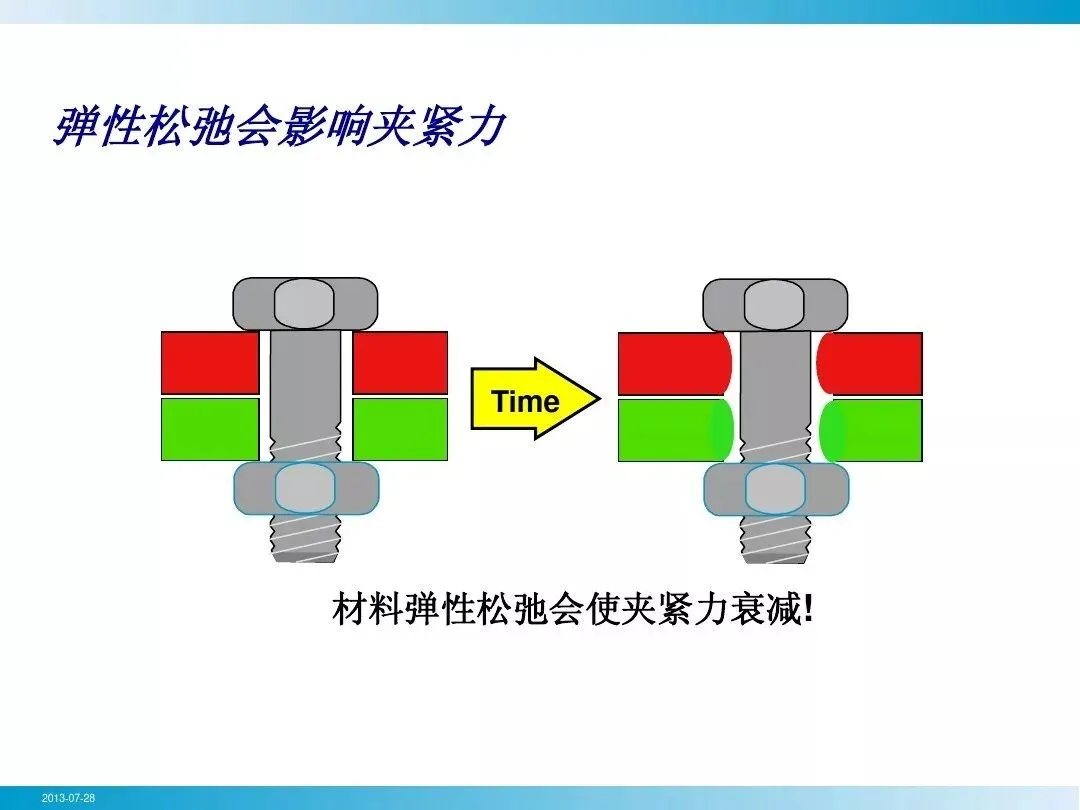

1.实验载荷一般在抗拉强度的88%~94%； 2.持续载荷15s； 3.需确保螺杆没有永久变形； 4.15s后手动可以将螺纹旋出，则表示螺母/螺纹副强度合格。 小贴士： 螺栓/螺母的失效形式有： 滑牙、疲劳失效、涂层失效、螺纹副脱落、电化学腐蚀、拉断、剪断和过度衰减等。 -End- ☞来源：网络

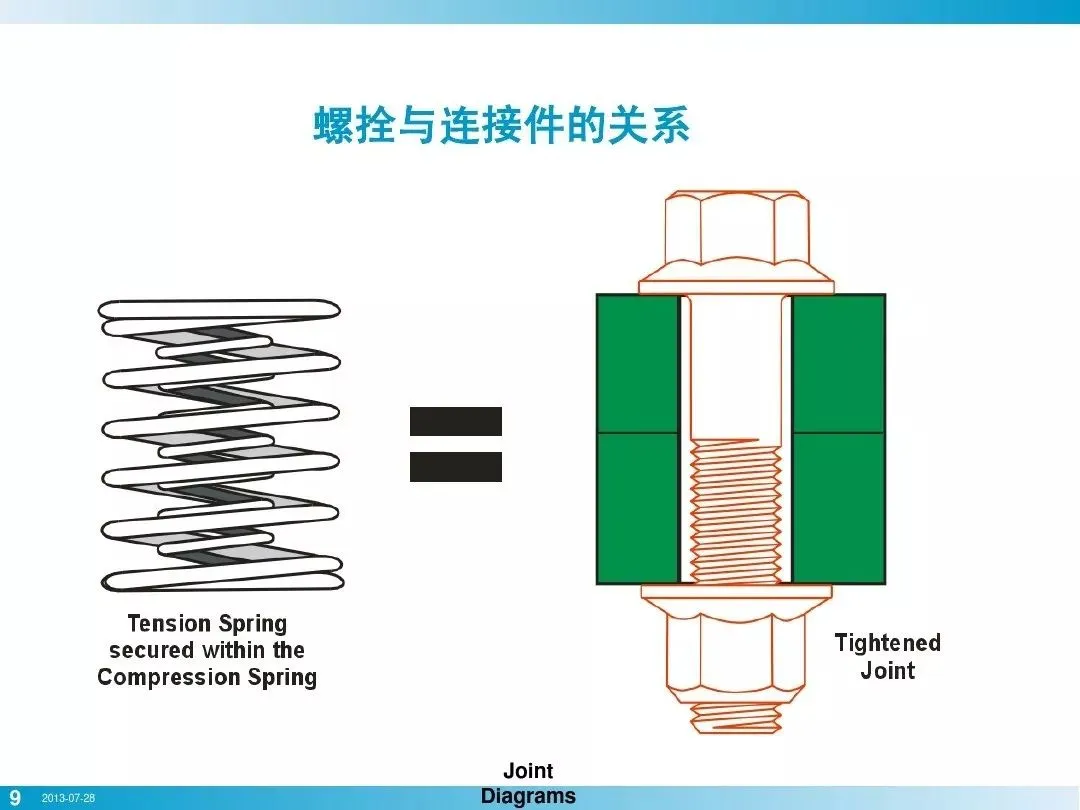

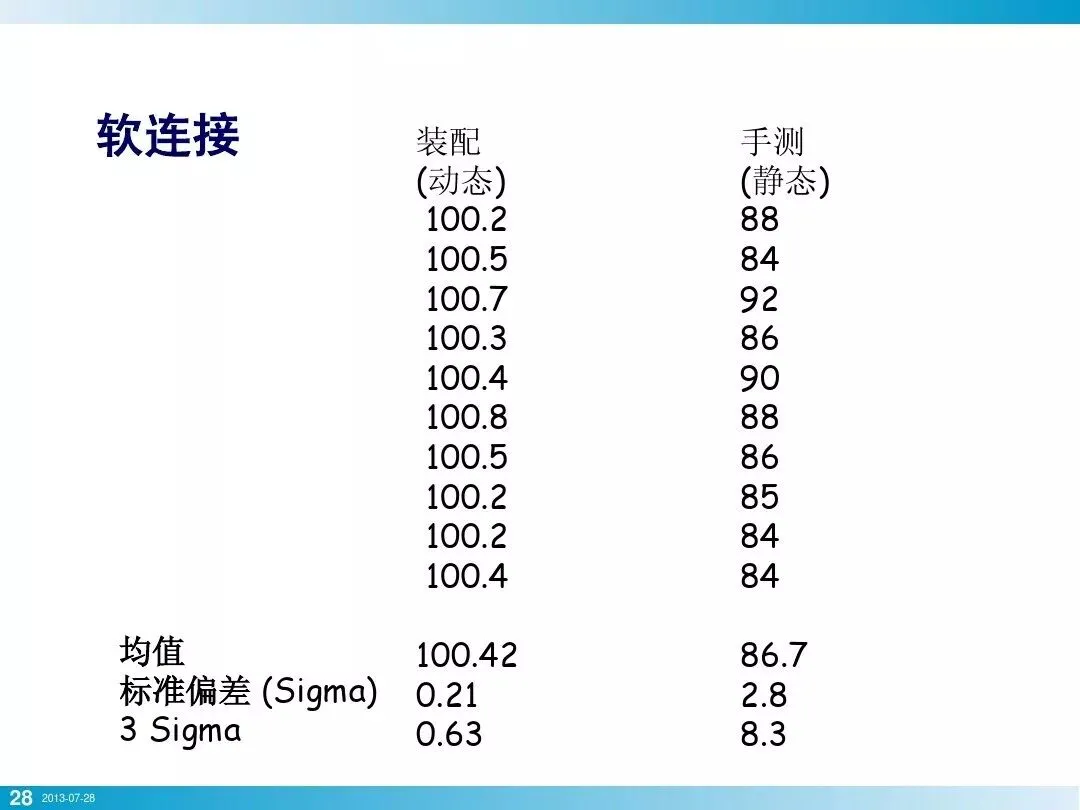

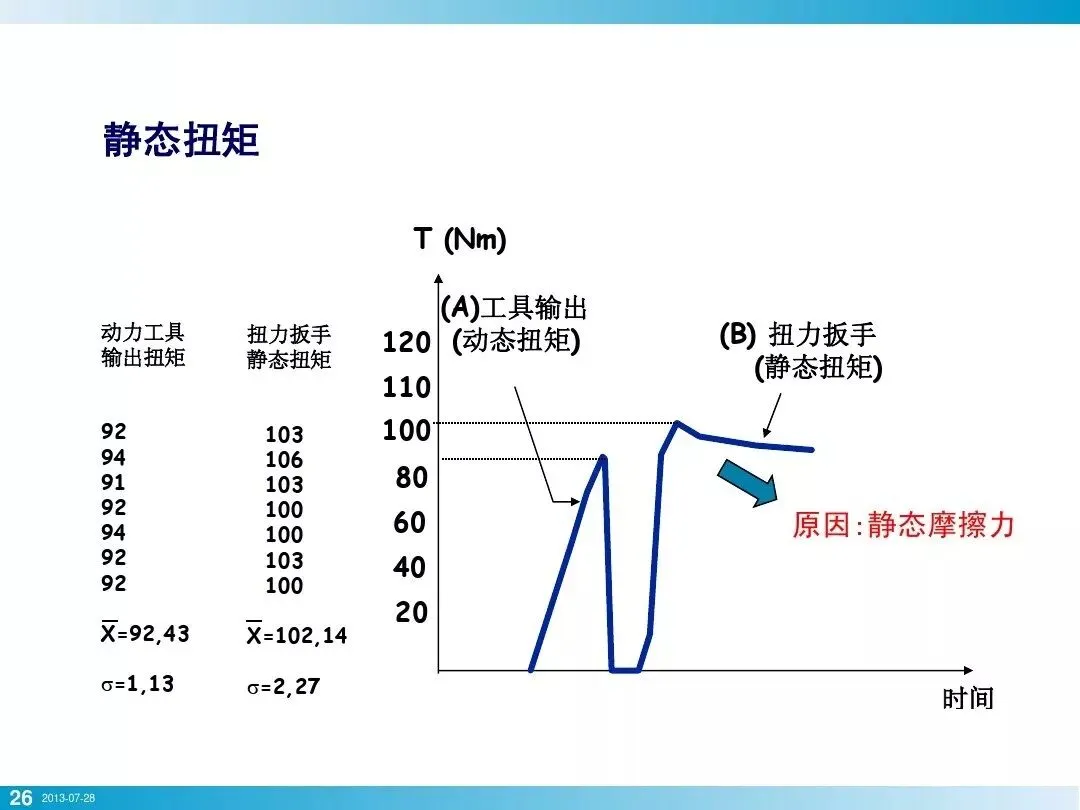

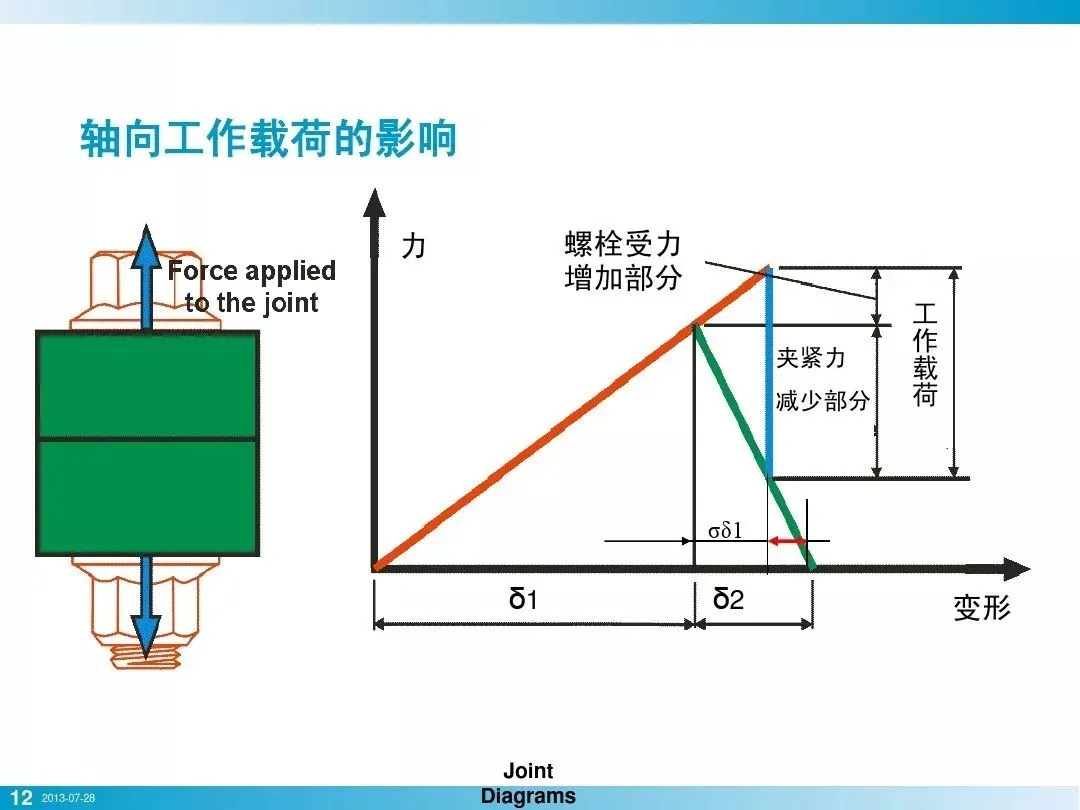

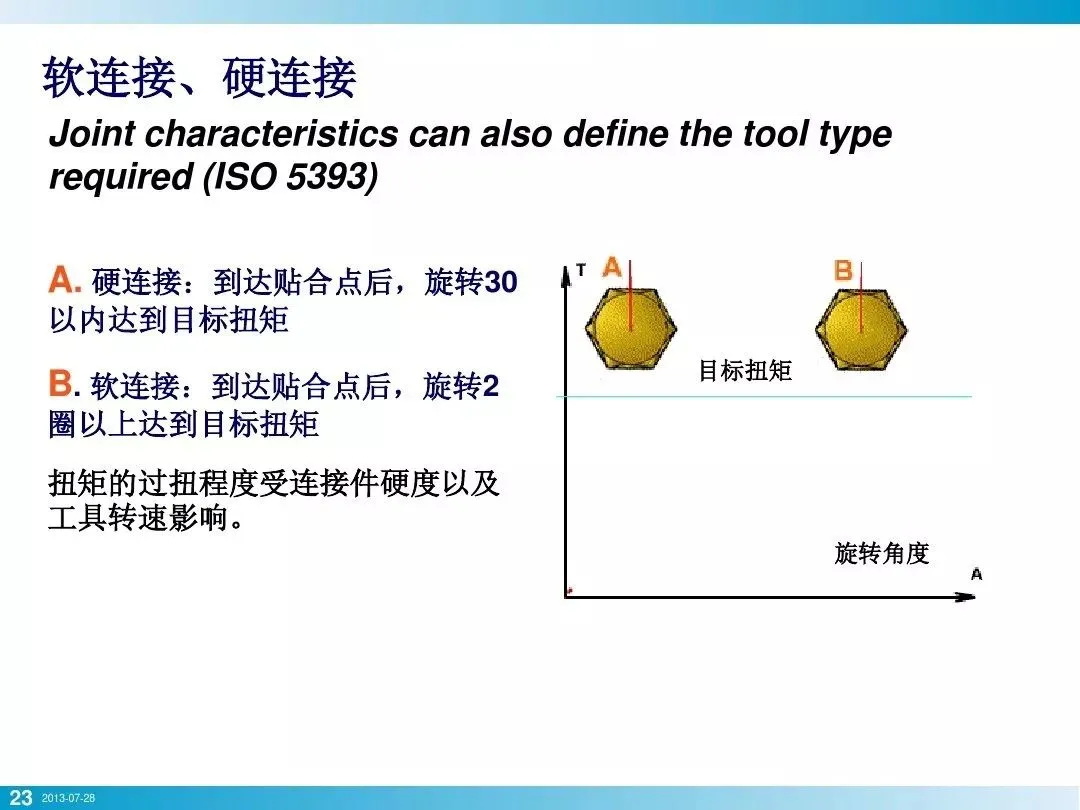

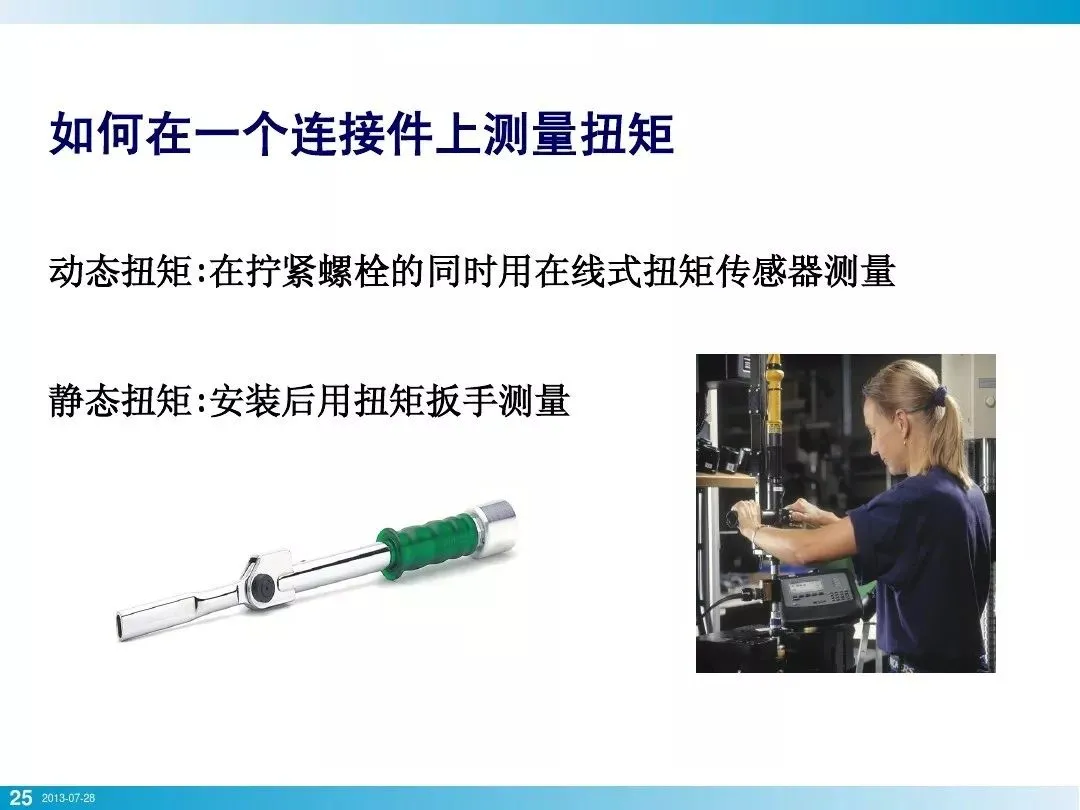

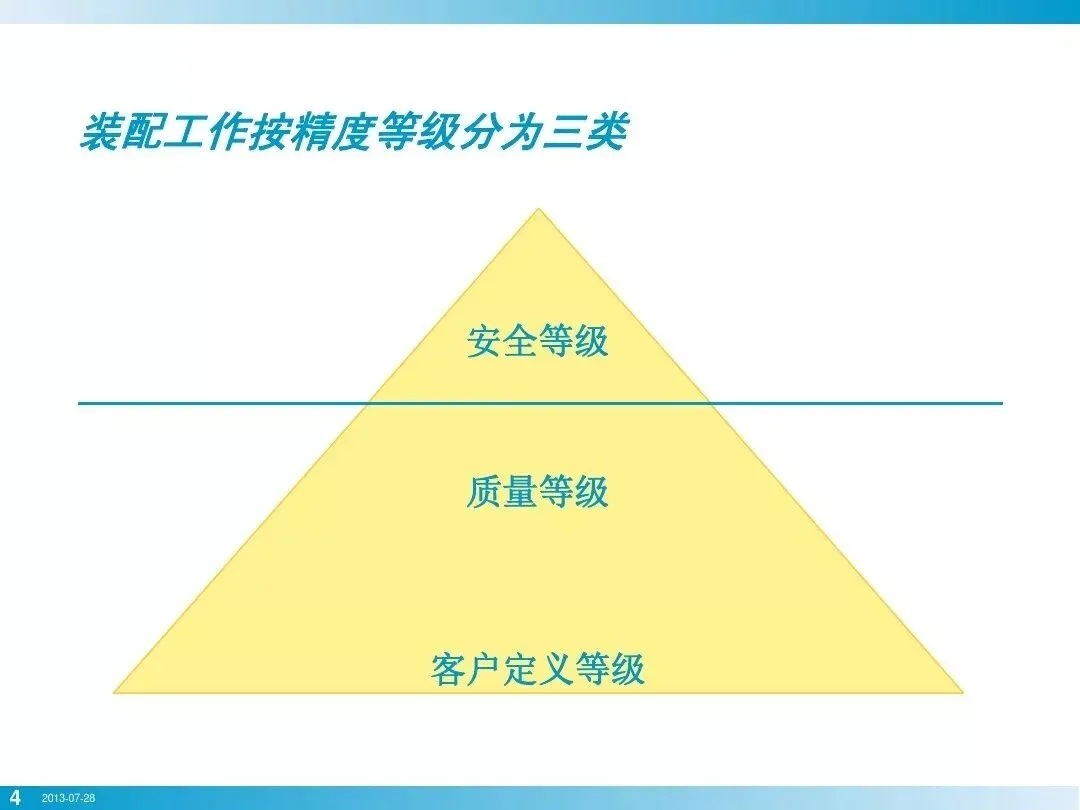

小编今天分享一组PPT，一次帮你搞定螺栓基本拧紧技术，图文详解哦~
Fm= 夹紧力clamping force；
P= 螺距pitch of thread；
μg= 螺纹副摩擦系数friction value in thread；
d2= 螺栓直径diameter bolt；
Dkm= 螺栓头表面尺寸 size of surface bolt （nut）-head，Dkm= （dw+dh）/2；
μk= 螺栓头表面摩擦系数fricition value surface bolt-head。

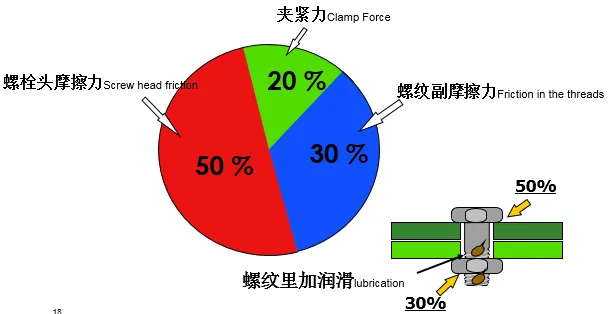

典型情况1：
此时螺纹副摩擦系数降低，摩擦力矩变小，施加的扭矩“转移”给夹紧力，后果有可能是：螺栓拉断或者工件变形。
典型情况2：

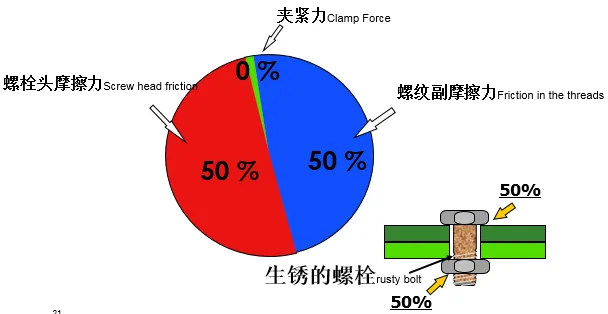

螺栓生锈或者螺纹副有油漆
