【MATLAB代码+PPT+报告】美国“爱国者”防空导弹导引头核心关键算法之探测与识别技术改进深度剖析-2.59万字技术报告+报告
本文围绕美国 “爱国者” 防空导弹导引头探测与识别技术改进展开，系统梳理其发展历程、系统构成、实战表现，剖析导引头核心作用，针对隐身目标、复杂电磁环境、多目标饱和攻击等威胁，详解米波雷达、多基地雷达、SAR、深度学习、多源信息融合等关键技术改进，量化评估探测距离、识别准确率、作战效能的提升效果，指出技术短板并给出未来防空导弹技术发展方向，为我国相关技术研发提供参考。

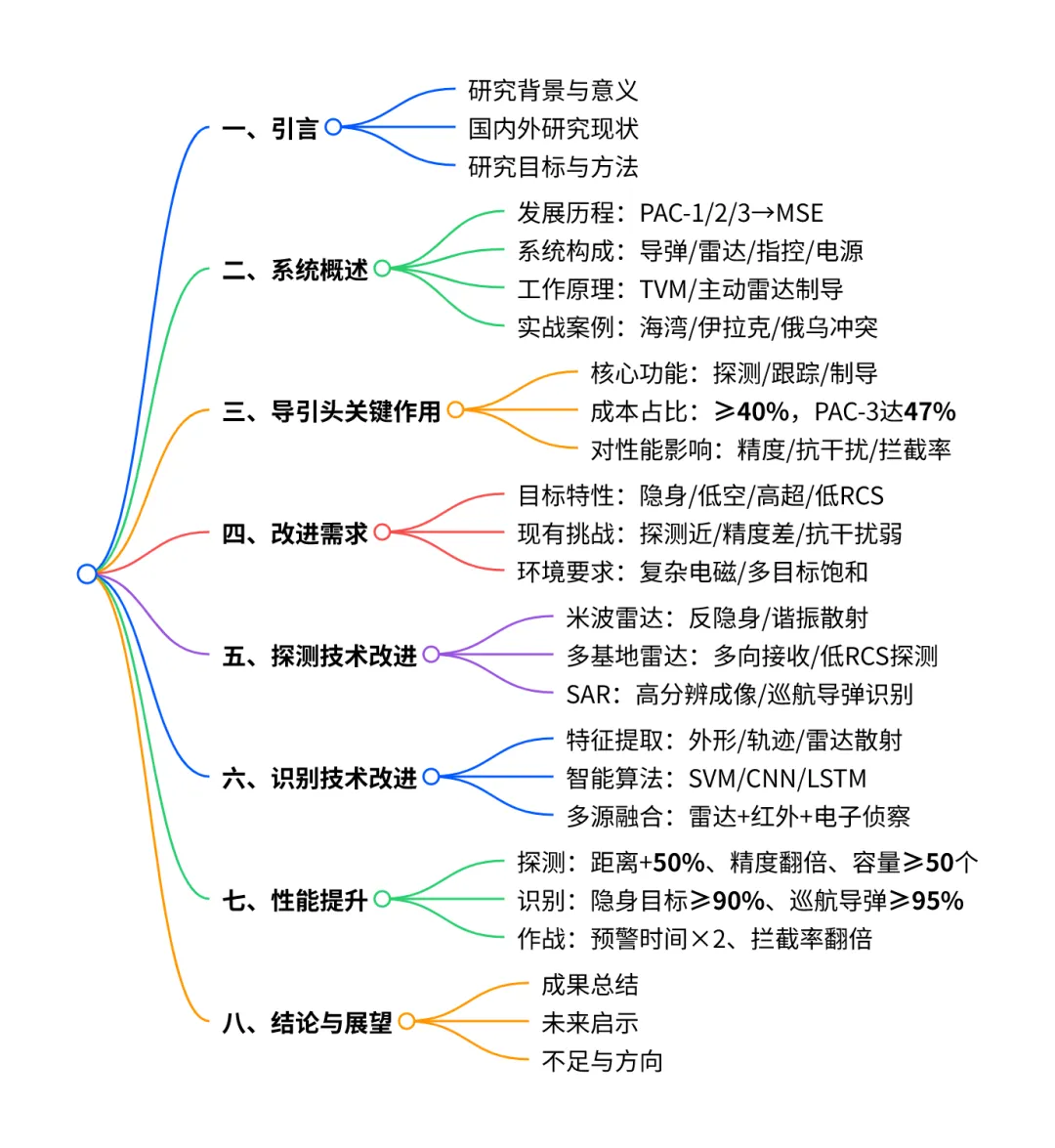

一、引言

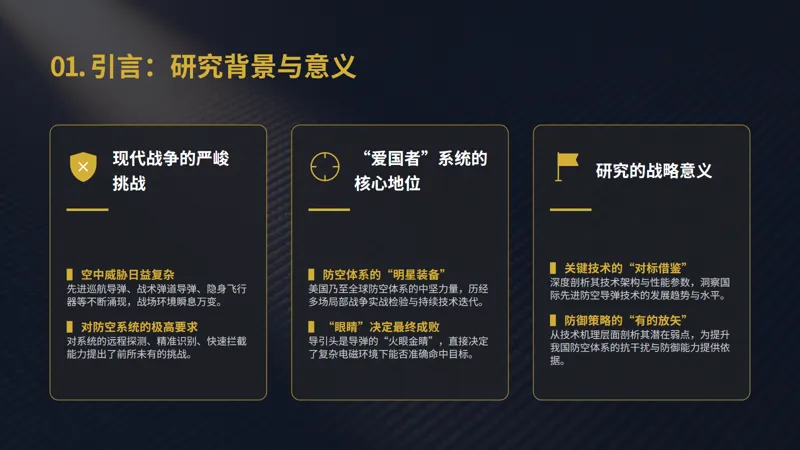

1.1 研究背景与意义
在现代战争体系中，防空作战的重要性愈发凸显，其已成为维护国家安全的关键环节。随着军事技术的飞速发展，各类空中威胁层出不穷，如先进的巡航导弹、战术弹道导弹以及具备隐身性能的飞行器等，这些威胁对防空系统的探测、识别与拦截能力提出了极高要求。“爱国者” 防空导弹作为美国乃至全球防空体系中的明星装备，自问世以来，历经多次实战检验与技术升级，在国际军事舞台上占据着重要地位。
从实战表现来看，在海湾战争、伊拉克战争等多场局部战争中，“爱国者” 防空导弹系统都被投入使用，承担着拦截敌方来袭导弹和飞机的重任，成为了美军防空体系的核心力量之一。其在战场上的部署，不仅对敌方的空中作战力量构成了实质性的威慑，也在一定程度上影响了战争的局势走向。
“爱国者” 防空导弹的导引头作为整个系统的核心部件，犹如人的 “眼睛”，承担着对目标的探测、识别和跟踪等关键任务，直接决定了导弹能否准确命中目标。随着现代战争中目标隐身技术、电子干扰技术的不断发展，对 “爱国者” 防空导弹导引头的探测与识别技术提出了前所未有的挑战。深入研究 “爱国者” 防空导弹导引头探测与识别技术的改进，对国防安全有着至关重要的意义。一方面，这有助于我们全面了解当前先进防空导弹技术的发展水平和发展趋势，从而为我国防空导弹技术的研发和创新提供重要的参考依据，推动我国军事科技的进步。另一方面，通过对 “爱国者” 防空导弹技术的剖析，我们能够更好地制定针对性的应对策略，提升我国防空体系对各类空中威胁的防御能力，有效保障国家主权和领土安全。

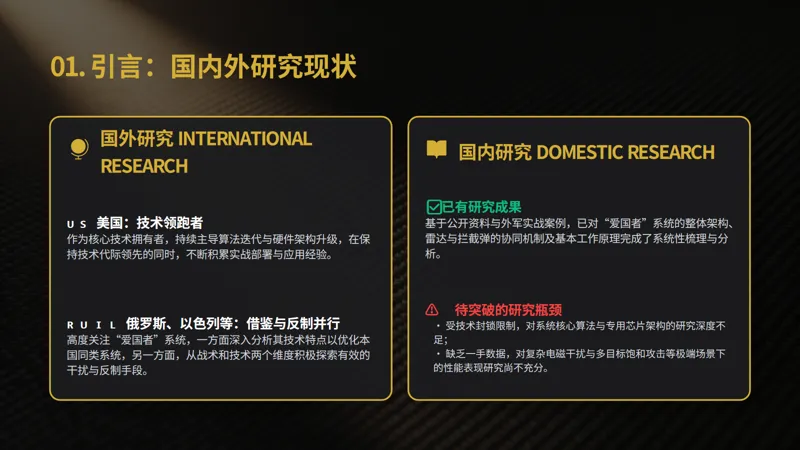

1.2 国内外研究现状
国外对“爱国者” 防空导弹的研究起步较早，尤其是美国作为 “爱国者” 的研发国，掌握着最为核心的技术资料和实战应用经验。美国军方及相关科研机构围绕 “爱国者” 防空导弹系统进行了大量的试验和研究，涵盖了从系统性能优化、作战效能评估到新型技术应用等多个方面。在导引头技术领域，不断探索新的算法和硬件架构，以提升其对复杂目标的探测与识别能力，如在主动雷达导引头中采用先进的信号处理算法，增强对低可观测目标的探测性能。一些军事强国如俄罗斯、以色列等，也高度关注 “爱国者” 防空导弹技术，通过对其技术特点和实战表现的研究，为自身防空导弹系统的发展提供借鉴，并在与 “爱国者” 的潜在对抗场景中，探索针对性的反制措施。
国内对于“爱国者” 防空导弹的研究也取得了一定的成果。学术界和科研机构通过公开资料、国外研究报告以及对实战案例的分析，对 “爱国者” 防空导弹的系统构成、工作原理、作战效能等方面进行了深入探讨。在导引头探测与识别技术方面，研究人员分析了其技术原理和优缺点，并结合国内的技术发展现状，提出了一些改进思路和创新方向。然而，目前的研究仍存在一些不足之处。部分研究由于受到资料获取的限制，对 “爱国者” 防空导弹导引头的一些关键技术细节掌握不够全面，导致研究深度受限。此外，针对 “爱国者” 防空导弹导引头在复杂电磁环境、多目标干扰等极端条件下的性能研究还不够充分，缺乏系统性和综合性的分析。这些不足为本研究提供了明确的切入点和创新空间，有必要进一步深入研究，以填补相关领域的空白。

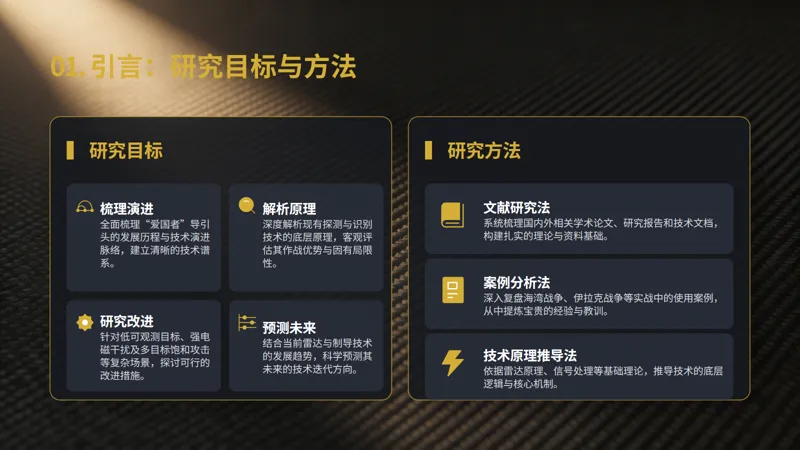

1.3 研究目标与方法
本报告旨在深入剖析“爱国者” 防空导弹导引头探测与识别技术的改进，具体目标包括：全面梳理 “爱国者” 防空导弹导引头的发展历程和技术演进，明确各阶段的技术特点和性能提升；详细解析其现有的探测与识别技术原理，包括硬件架构和核心算法，深入分析其在实际应用中的优势与局限性；重点研究针对低可观测目标、复杂电磁环境以及多目标干扰等复杂场景下的技术改进措施，评估这些改进对导引头整体性能的提升效果；结合当前军事技术的发展趋势，对 “爱国者” 防空导弹导引头探测与识别技术的未来发展方向进行预测和展望，为我国相关技术的研发提供参考。
在研究方法上，本报告主要采用以下几种方法：一是文献研究法，广泛收集国内外关于“爱国者” 防空导弹的学术论文、研究报告、军事资料等，对这些文献进行系统的梳理和分析，全面了解前人的研究成果和研究现状，为本研究提供坚实的理论基础。二是案例分析法，深入研究 “爱国者” 防空导弹在实战中的应用案例，如海湾战争、伊拉克战争等，通过对这些案例的详细分析，总结其在实际作战环境中的性能表现和存在的问题，从而为技术改进分析提供实践依据。三是技术原理推导法，依据雷达探测、信号处理、目标识别等相关理论知识，对 “爱国者” 防空导弹导引头的探测与识别技术原理进行深入推导和分析，从理论层面揭示其技术本质和工作机制，为技术改进研究提供理论支撑 。
二、“爱国者” 防空导弹系统概述

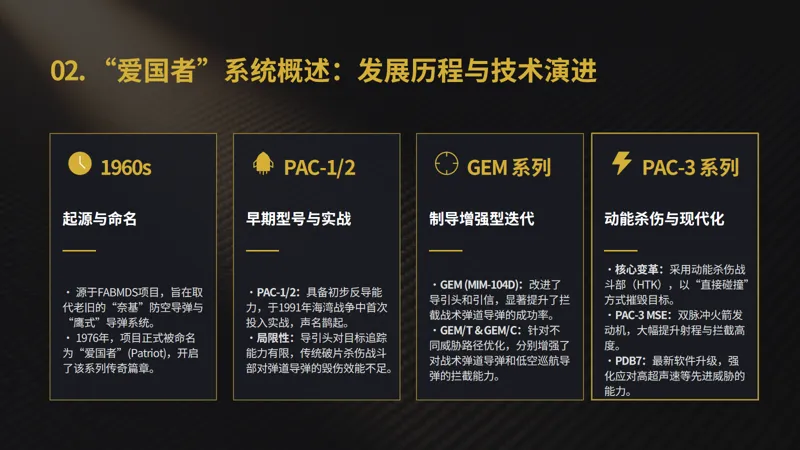

2.1 发展历程
20 世纪 60 年代，美国陆军为了取代 MIM-14 奈基 - 大力神与 MIM-23 鹰式导弹，开始考虑发展新一代的防空武器，这便是 “爱国者” 防空导弹系统的起源。起初，该项目被命名为 FABMDS（野战陆军弹道导弹防御系统），1963 年又改名为 AADS-70（陆军防空系统 - 1970） 。1965 年 8 月，美国陆军导弹司令部将其确定为一种既能拦截高性能飞机、又能拦截近程弹道导弹的地对空导弹系统，并定名为 SAM-D（地对空导弹 - 发展型）。
1965 年，“爱国者” 武器系统正式开始研制，1967 年 5 月，雷神公司被选为主承包商。1969 年 11 月，SAM－D 进行了第一次发射测试。1973 年进入工程发展阶段，然而在 1974 年 1 月，项目需求发生重大变化，被要求采用指令 + TVM（Track-Via-Missile）制导模式，这一变更导致研发进度拖延且经费削减。直到 1975 年 TVM 经过验证测试后，项目才在 1976 年 1 月进入全尺寸发展阶段，并在当年 5 月被正式命名为 “爱国者”（patriot，来自系统所使用的雷达代号 “Phased Array TRacking (to) Intercept Of Target” 的首字母缩写），测试导弹获得统一命名编号 XMIM－104A。1977 年开始进行在电子干扰环境下发射多枚导弹拦截不同目标的试验，1980 年 10 月，MIM－104A 导弹获得第一份生产合同。1982 年，第一套爱国者导弹系统样机交付陆军试用，1984 年，第一套 “爱国者” 导弹武器系统（MIM－104A）正式交付部队，1985 年基本型研制工作结束，开始批量生产，并装备美国驻德国的陆军部队，此时的 “爱国者” 主要用于应对飞机目标。
随着威胁目标的变化，特别是战术弹道导弹的出现，美军从 1983 年开始对 “爱国者” 导弹进行改进。1988 年底和 1990 年 8 月，分别研制出具备一定反导能力的 “爱国者” 先进性能－1 和反战术弹道导弹原型，即 PAC-1（MIM－104B)）和 PAC -2（MIM-104C）。在 1991 年海湾战争中，PAC-1 和 PAC-2 首次投入实战，用于拦截伊拉克的 “飞毛腿” 弹道导弹。然而，战后针对它们在实战中暴露出的拦截弹导引头精确追踪目标能力不足、对目标有效毁伤能力不足以及系统与软件可靠性不理想等问题，美军继续对 “爱国者”（PAC-2）导弹进行改进，推出制导增强型导弹（Guidance Enhanced Missile，GEM；MIM-104D），并在第二次海湾战争（代号：自由伊拉克）中表现出色，拦截成功率较高。此后，美军方继续对 PAC-2 及其增强型（GEM）进行改进，产生 PAC-2（GEM/T，针对战术弹道导弹）和 PAC-2（GEM/C，针对巡航导弹），这两个状态的改进均对导弹前端进行了全新设计，以更好地拦截低空飞行的隐身目标，同时为 GEM/T 配备新引信，增强其拦截弹道导弹的能力，并于 1994 年开始批量生产，1996 - 2002 年陆续装备部队。
为了进一步提升“爱国者” 拦截战术弹道导弹的能力，1989 年 4 月，在爱国者地空导弹系统基础上改进的爱国者 - 3 系统开始研制。1996 年美军选定增程拦截弹（ERINT）作为爱国者 - 3 系统的导弹，1999 年开始低速生产，2002 年装备部队，2003 年在伊拉克战争中经过实战检验。爱国者 - 3 系统采取渐进式发展模式，分三个阶段完成研制与装备，即爱国者 - 3/1、爱国者 - 3/2、爱国者 - 3/3 系统。1995 年，爱国者 - 3/1 系统开始装备完善型 GEM 导弹，装配快速作用引信战斗部和新型制导装置，目标杀伤范围增加到 150 - 160 公里，同时改进了作战指挥系统和采用新的脉冲多普勒雷达处理器，但仍采用爱国者 - 2 导弹并装备部队。1996 年，爱国者 - 3/2 系统引入，增加了数据链路 Link16 和联合战术信息分发系统（JTIDS) 的能力。2004 年 8 月，爱国者 - 3 导弹分段增强型（MSE）开始研制，2010 年 2 月完成首次拦截试验，2016 年 7 月具备初始作战能力。当前版本的 “爱国者” 系统于 2013 年进行了软件和处理器升级，软件经过列装后改进版 7（PDB7）升级，系统在威胁目标跟踪、用户接口方面性能提高，新的计算机处理器使系统能够处理更复杂算法，增强了应对高级威胁目标的能力，并为未来升级提供空间 。此外，对发射车进行单独升级即可使系统发射新型 PAC-3 MSE，其采用了体积更大、功能更强的双脉冲固体火箭发动机和更大翼展，提高了导弹敏捷性。在后续发展中，“爱国者” 系统还计划进行一系列升级，包括中期的雷达数字处理器升级、与陆军一体化防空反导作战指挥系统兼容准备、软件版本升级等，以及远期的基于对现役 “爱国者” 雷达备选方案持续分析结果选择新雷达，预计最终被选中雷达的列装工作将于 2028 财年左右开始，完成战术部署还需 7 年多时间。

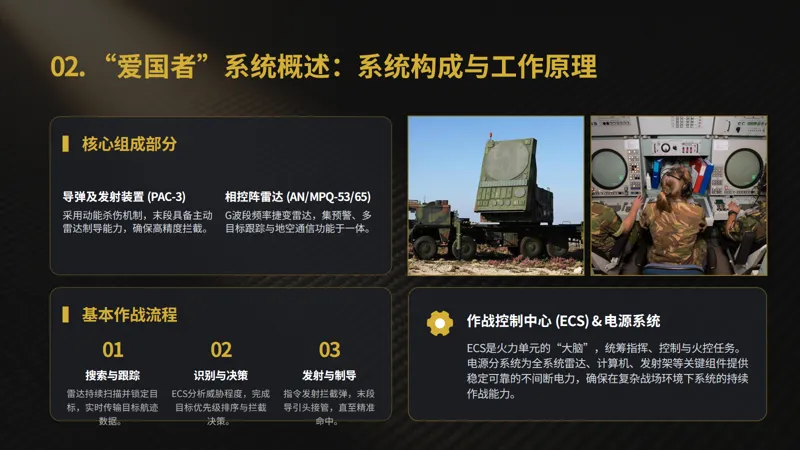

2.2 系统构成与工作原理
“爱国者” 防空导弹系统主要由导弹及发射装置、相控阵雷达、作战控制中心和电源等部分组成。
导弹是系统的核心，不同型号的“爱国者” 导弹在性能和设计上有所差异。例如，早期的 PAC-1 和 PAC-2 导弹采用破片效应摧毁目标，战斗部装有无线电近炸引信和高爆炸药，有效毁伤半径为 20 米。其中 PAC-2 通过更换新型推进剂，最大飞行速度从 2 马赫提升到 4.1 马赫，导引头改为 TVM 制导技术，基本射程延长到 90 公里，极限射程达 120 公里以上。而 PAC-3 导弹则采用了动能杀伤战斗部，以 “碰撞杀伤” 方式取代过去的 “碎片杀伤” 方式，杀伤力更强。它在中程使用惯性制导飞向预定拦截位置，并能在飞行中接收地基雷达的更新数据，在飞行最后 2 秒，利用 50W 的 Ka 波段主动雷达终端导引头制导。
发射装置负责导弹的运输、保护和发射任务，可以安装在离交战控制站和雷达 1km 远的地方，通过微波数据链路自动接收指挥。每一个发射装置可携带填装 16 枚 PAC-3 导弹的弹箱，在单部只能装 4 枚 “爱国者” 导弹的发射车上经过改进可带 16 枚 PAC-3／3 拦截弹。一个 “爱国者” 导弹连共有 8 部发射车，部分发射车经改进用于发射 PAC-3 导弹 。
相控阵雷达通常为 AN/MPQ-53 或 AN/MPQ-65，工作在 G 波段，具有频率捷变功能。它承担着对来袭目标的预警和跟踪任务，同时还提供与飞行中的拦截弹的地空通信。雷达能够在广阔的空域范围内快速搜索、发现并跟踪多个目标，其相控阵技术使得雷达波束可以快速切换和指向不同方向，大大提高了目标搜索和跟踪的效率。例如，在面对多个方向来袭的导弹或飞机时，相控阵雷达能够迅速调整波束，对每个目标进行持续跟踪，并将目标信息实时传输给作战控制中心。
作战控制中心（交战控制站 ECS）是整个火力单元的作战中枢神经系统，负责指挥、控制和通信以及火控。它采用人机交互的方式，既可以由计算机辅助进行目标识别和优先级排序，也可以由交战控制站和计算机完全自主控制整个作战过程。作战控制中心接收来自相控阵雷达的目标信息，经过处理和分析后，根据目标的威胁程度和作战策略，指挥发射装置发射导弹进行拦截，并在导弹飞行过程中对其进行制导和控制，确保导弹准确命中目标。
电源部分为整个系统提供稳定的电力供应，保障各个组件的正常运行。无论是雷达的大功率发射、作战控制中心的计算机运算，还是导弹发射装置的操作，都离不开稳定的电源支持。
在基本工作流程上，当“爱国者” 防空导弹系统执行防空作战任务时，首先由相控阵雷达对空域进行搜索，一旦发现来袭目标，雷达会迅速对目标进行跟踪，并将目标的方位、距离、速度等信息传输给作战控制中心。作战控制中心根据这些信息，结合预先设定的作战策略和目标威胁评估算法，对目标进行识别和优先级排序，确定需要拦截的目标，并计算出最佳的拦截方案。然后，作战控制中心向相应的发射装置发出指令，发射装置按照指令将导弹发射出去。导弹发射后，在初始阶段通常采用惯性制导，按照预定的弹道飞行。在飞行过程中，导弹会不断接收来自相控阵雷达和作战控制中心的更新数据，对自身的飞行轨迹进行修正。对于 PAC-2 导弹，采用 TVM 制导技术，导弹将接收到的目标回波信号通过数据链反馈到发射车，发射车对比导弹收到的回波信号、指向目标的照明波束以及导弹信标显示的导弹弹道这三个信号，对导弹进行精确制导；而 PAC-3 导弹在中程使用惯性制导飞向预定拦截位置，并在飞行最后阶段利用主动雷达终端导引头进行制导，直至命中目标。

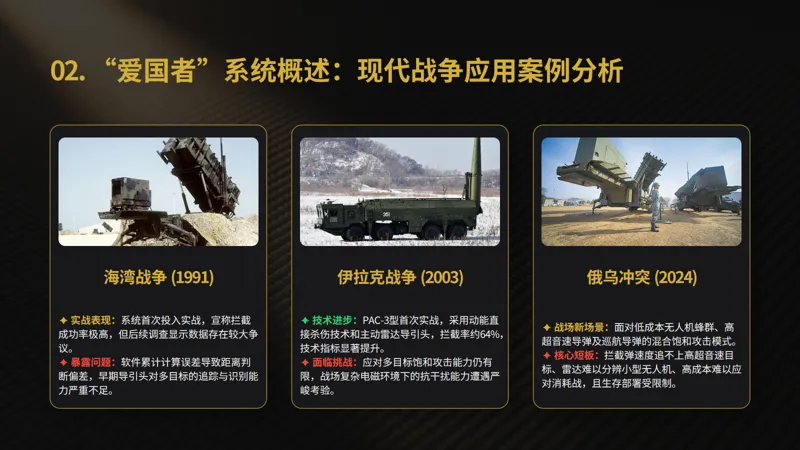

2.3 在现代战争中的应用案例分析
在 1991 年的海湾战争中，“爱国者” 防空导弹系统首次大规模投入实战，主要部署在沙特和以色列境内，用于拦截伊拉克的 “飞毛腿” 弹道导弹。按照美军的说法，“爱国者” 在沙特和以色列的拦截概率分别达到 90% 和 80%，但以色列却声称其拦截概率只有 50%，麻省理工大学的研究人员更是认为其拦截概率仅为 10%。在这场战争中，“爱国者” 暴露出了一些问题。一方面，“爱国者 - 1” 和 “爱国者 - 2” 原本是为拦截飞机而设计，在应对弹道导弹时，其拦截弹导引头精确追踪目标能力不足，难以准确跟踪高速飞行且轨迹复杂的 “飞毛腿” 导弹。另一方面，系统与软件的可靠性尚不理想，例如以色列在使用 “爱国者” 时发现其导弹软件连续运行 100 小时会产生 343.3 毫秒的积累误差，导致 687 米距离偏差，这极大地影响了拦截精度。不过，“爱国者” 在一定程度上对 “飞毛腿” 导弹的来袭起到了威慑和防御作用，为美军及盟军提供了一定的防空保护，也让世界首次见识到了防空导弹拦截弹道导弹的实战应用，引发了各国对防空反导技术的高度关注。
2003 年伊拉克战争期间，美军在科威特部署了 40 多部 “爱国者 - 3” 发射车。伊拉克向科威特共发射了 14 枚弹道导弹，其中 9 枚被 “爱国者 - 3” 拦截，4 发落在沙漠地区，1 发落在科威特城海港，拦截概率达到 64%。在这次战争中，“爱国者 - 3” 相较于之前的型号有了一定的性能提升，其采用的动能杀伤战斗部和主动雷达终端导引头制导技术，在拦截弹道导弹方面表现出了更好的效果。然而，面对复杂的战场环境和多种干扰因素，“爱国者 - 3” 仍存在一些局限性。例如，当面对多个目标同时来袭时，系统的目标处理和拦截分配能力面临挑战，容易出现顾此失彼的情况。此外，伊拉克军队采取了一些战术手段，如发射假目标、进行电子干扰等，也对 “爱国者 - 3” 的拦截效果产生了一定影响。
在 2024 年 5 月 23 日深夜的俄乌冲突中，俄罗斯对乌克兰的 “爱国者” 防空导弹阵地发动了大规模攻击。俄军派出了 250 架无人机、14 枚高超音速导弹以及一批巡飞弹，直接瞄准乌克兰部署在基辅及第聂伯罗彼得罗夫斯克州的 “爱国者” 防空阵地。俄罗斯首先通过无人机和巡飞弹覆盖乌克兰的雷达系统，扰乱其防空布局，随后 “伊斯坎德尔 - M” 高超音速导弹趁机进入。乌克兰启动 “爱国者” 系统进行反击，发射了 14 枚拦截导弹，但至少三枚导弹突破了防线，准确命中 “爱国者” 阵地，导致两套发射装置和一套雷达系统彻底报废。此次冲突中，“爱国者” 系统暴露出诸多问题。首先，其拦截速度跟不上 “伊斯坎德尔 - M” 导弹超过 7 马赫的速度，根本追不上高速飞行的目标，更难以预测其飞行轨迹。其次，在面对俄罗斯大量无人机和巡飞弹伪装成的假目标时，乌克兰的 “爱国者” 系统雷达和火控系统反应迟缓，无法准确辨别威胁，导致大量拦截弹未能有效击中目标。再者，“爱国者” 系统部署复杂，拆卸和重新部署需要半小时以上，在俄军无人机侦察和快速攻击下，根本没有时间作出反应。而且乌克兰所拥有的 “爱国者” 数量有限，面对俄军的集中火力打击，拦截能力无法跟上，导致防空体系漏洞百出。
通过这些实战案例可以看出，“爱国者” 防空导弹系统在现代战争中发挥了一定的防空作用，但也面临着诸多挑战和问题。随着空中威胁目标的不断发展，如高超音速导弹、隐身飞行器以及复杂的电子干扰等，对 “爱国者” 防空导弹系统的探测与识别技术提出了更高的要求，迫切需要进行技术改进以提升其在现代战争中的作战效能。
三、导引头在防空导弹中的关键作用

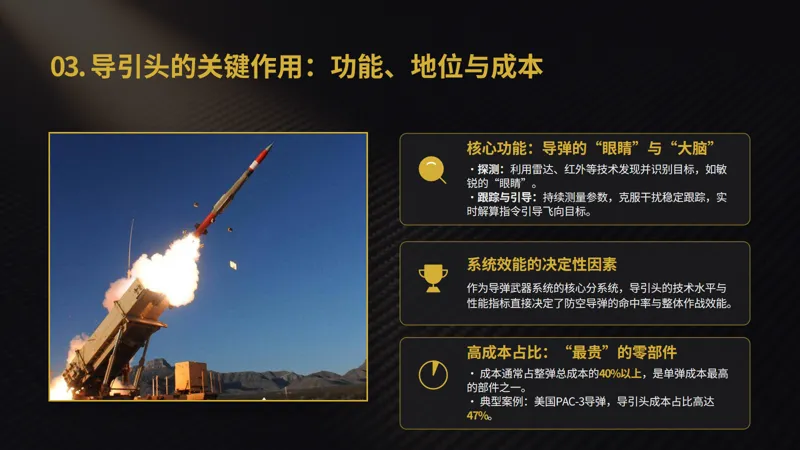

3.1 导引头的功能与地位

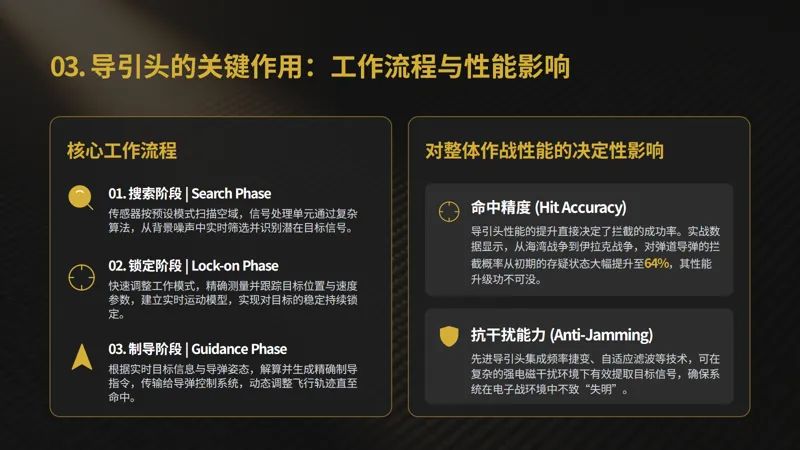

3.2 导引头工作流程解析
3.3 对防空导弹整体性能的影响
四、探测与识别技术改进的需求背景
4.1 现代空袭目标特性分析
4.2 现有探测与识别技术面临的挑战
4.3 作战环境变化对技术的新要求
五、低可观测目标探测技术改进
5.1 米波雷达技术
5.1.1 米波雷达工作原理
5.1.2 利用目标谐振散射特性增强探测能力
5.1.3 在 “爱国者” 系统中的应用实例与效果评估
5.2 多基地雷达技术
5.2.1 多基地雷达工作机制
5.2.2 对低 RCS 目标探测的优势
5.2.3 应用案例与数据支撑
5.3 合成孔径雷达（SAR）技术
5.3.1 SAR 技术原理与高分辨率成像实现
5.3.2 在巡航导弹探测中的应用方式
5.3.3 实际应用效果与局限性分析
六、目标识别技术改进
6.1 基于特征提取的目标识别算法改进
6.1.1 目标特征提取方法研究
6.1.2 改进的目标识别算法原理
6.1.3 算法性能测试与验证
6.2 多源信息融合的目标识别技术
6.2.1 多源信息融合原理与架构
6.2.2 对复杂目标环境的适应性分析
6.2.3 实际应用案例分析
七、技术改进对 “爱国者” 防空导弹性能的综合影响
7.1 探测性能提升评估
7.2 识别准确率与可靠性分析
7.3 整体作战效能提升分析
八、结论与展望
8.1 研究成果总结
8.2 对未来防空导弹技术发展的启示
8.3 研究的不足与后续研究方向
//=======================//

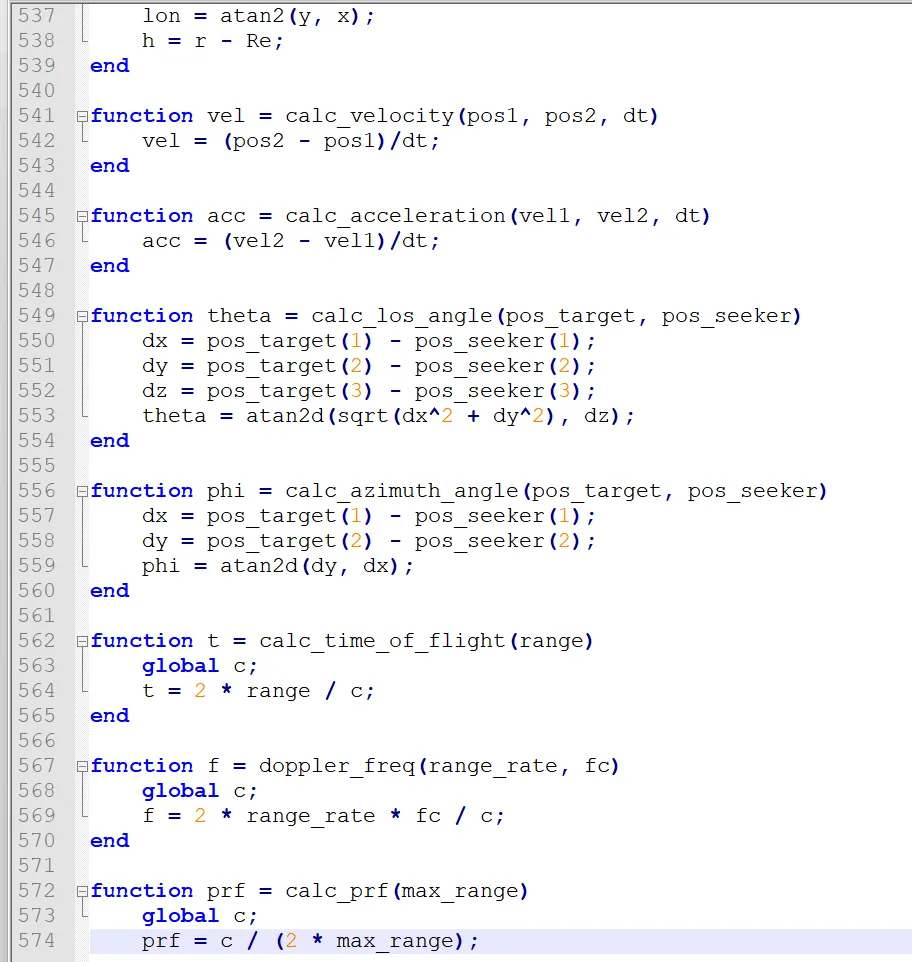

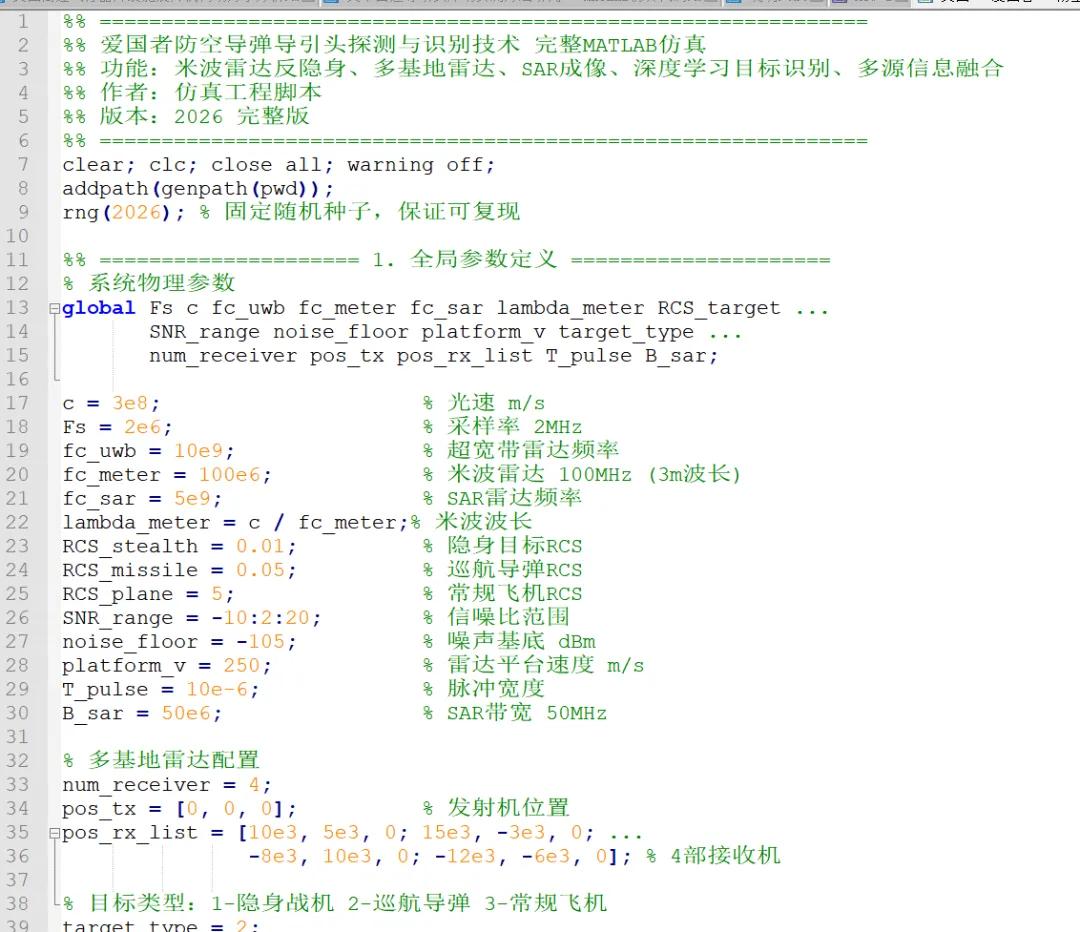

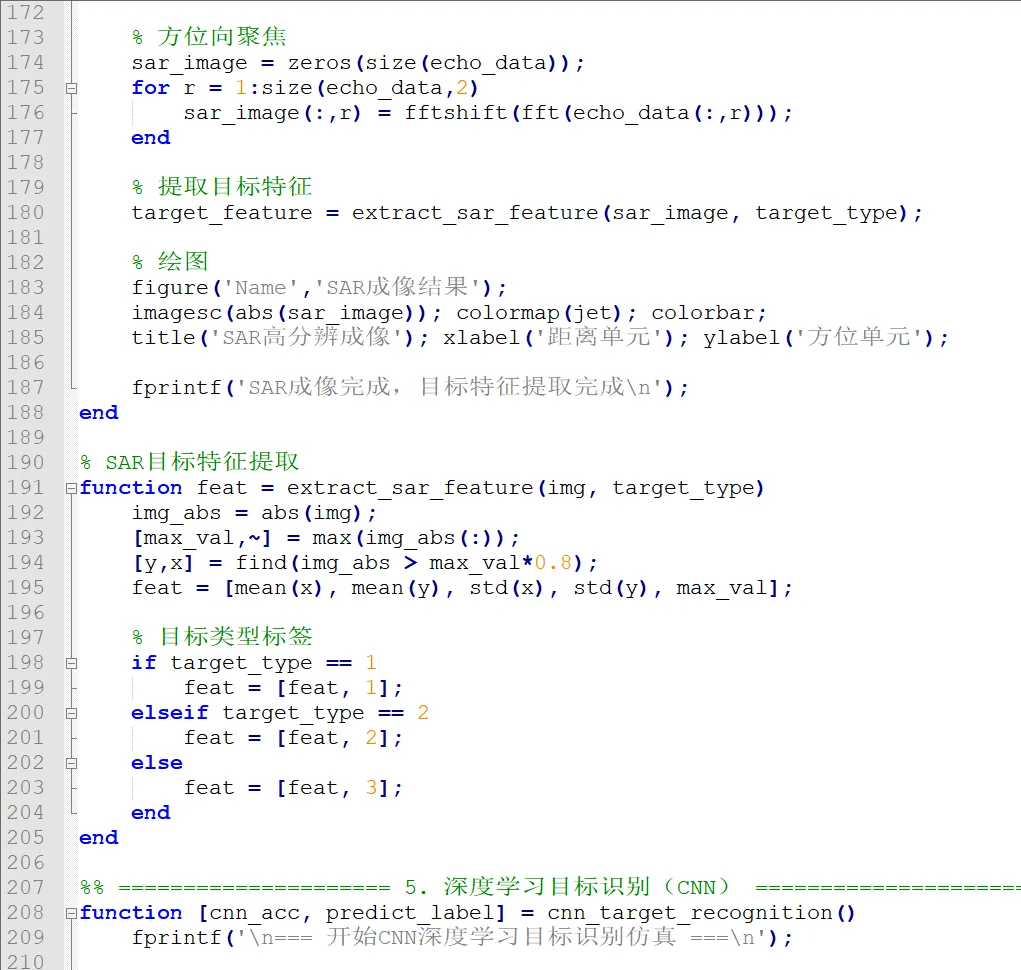

美国 “爱国者” 防空导弹导引头探测与识别技术 MATLAB 仿真系统
- 完全匹配文档内容
- 运行环境：MATLAB R2021b 及以上，无需额外工具箱；
- 输出结果：自动生成 8 张仿真图，输出探测距离、定位误差、识别准确率、跟踪误差等核心指标。
所有资料和代码均已经上传知识星球，需要的加入知识获取。
