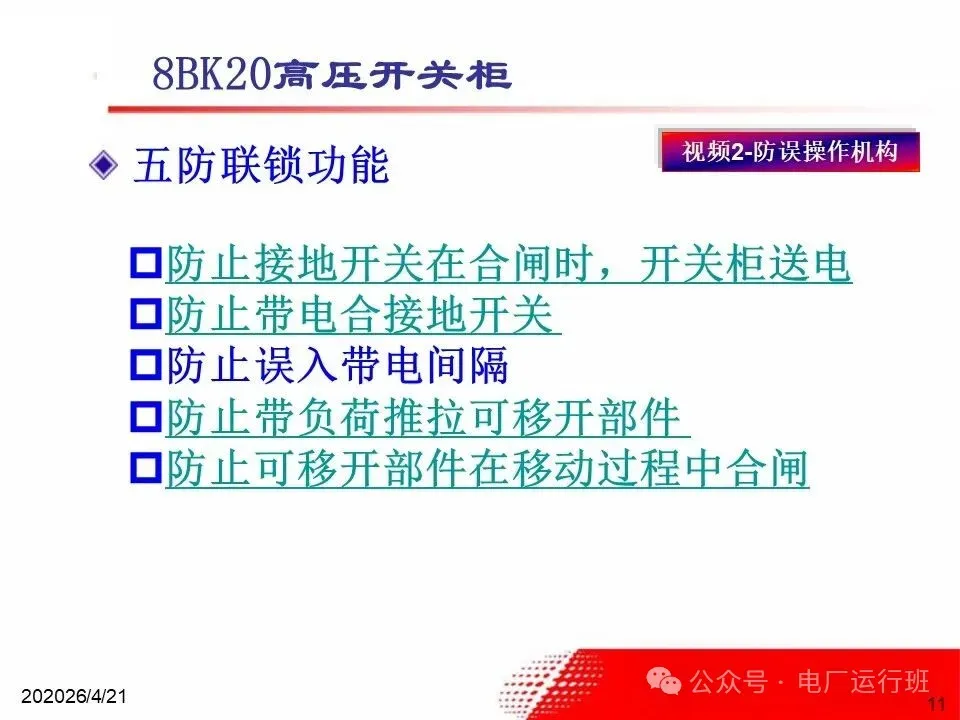

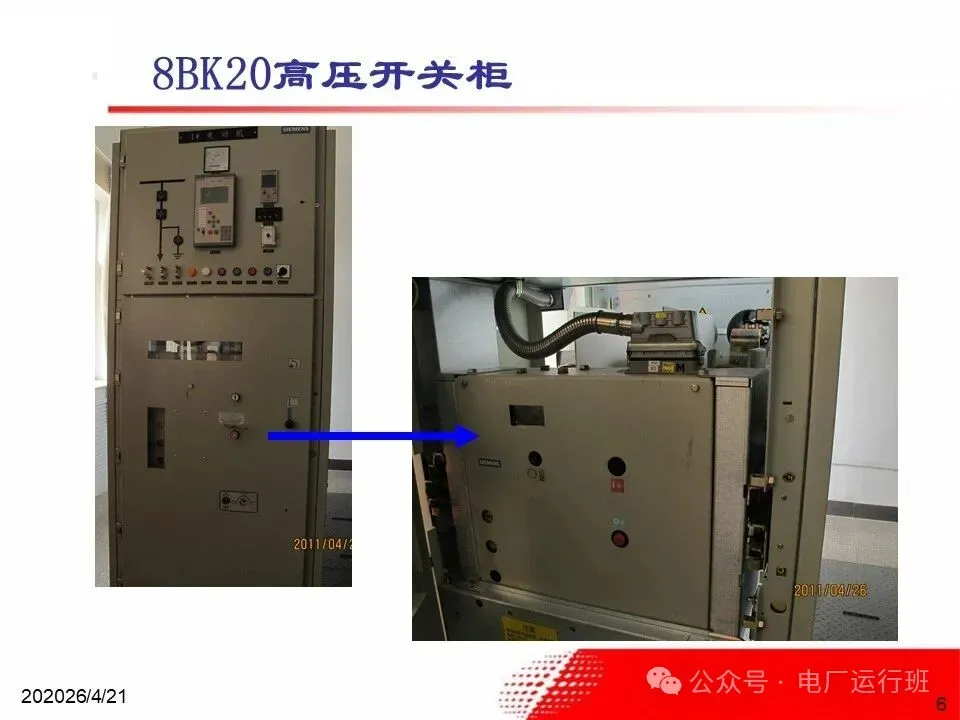

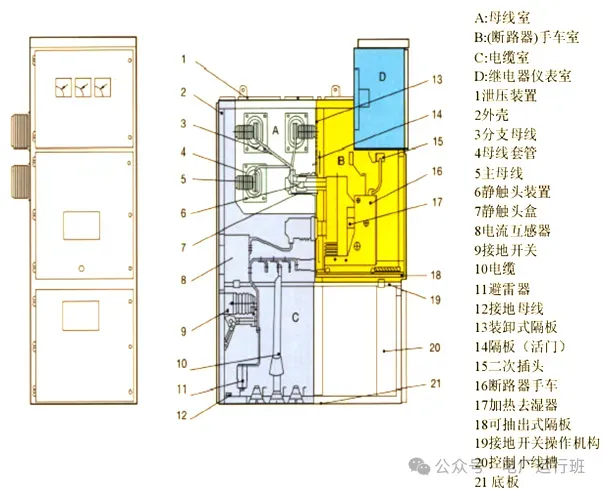

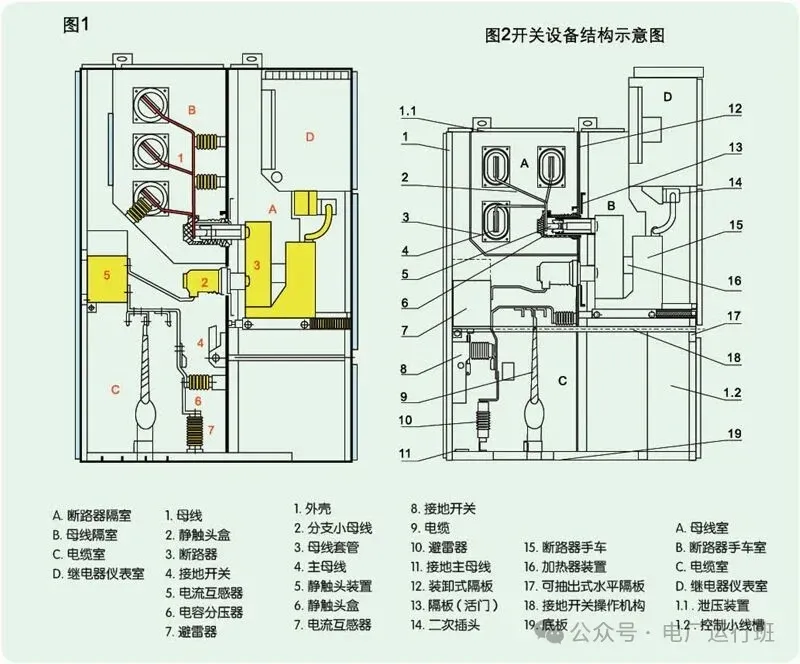

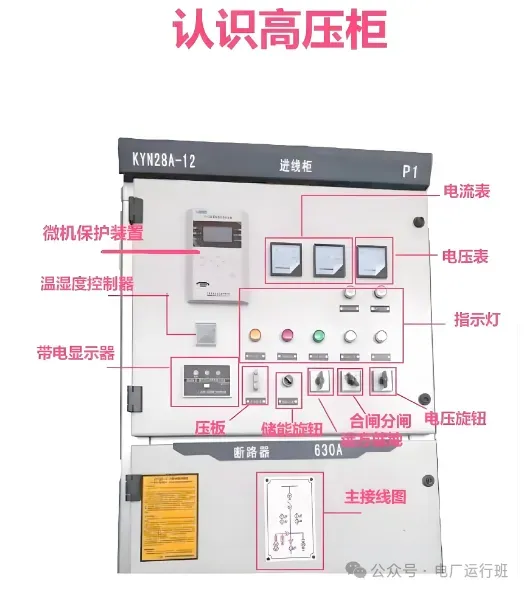

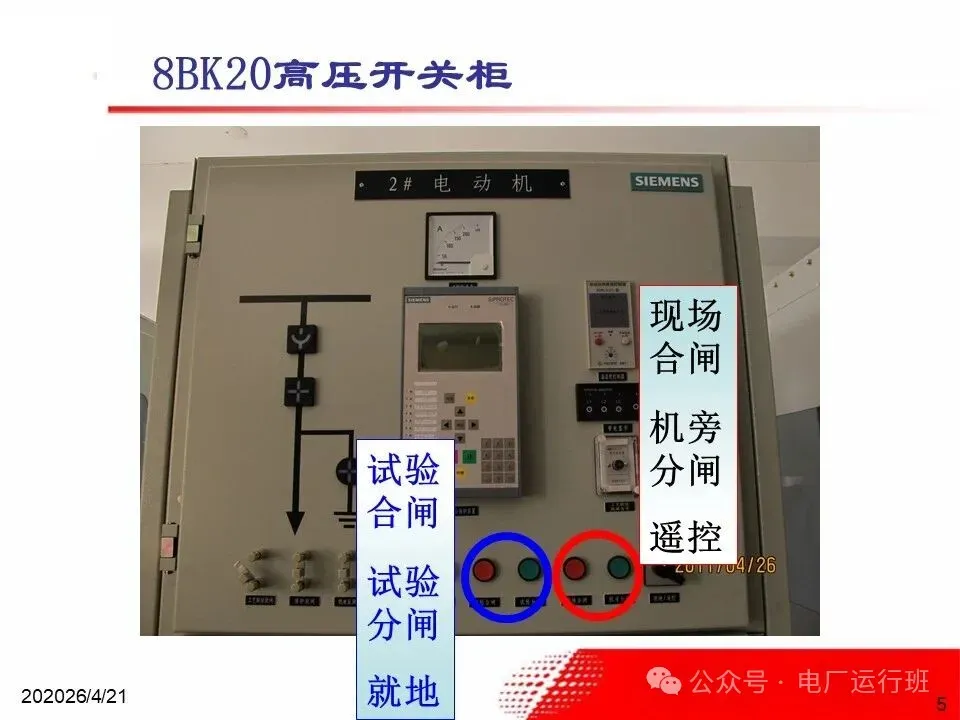

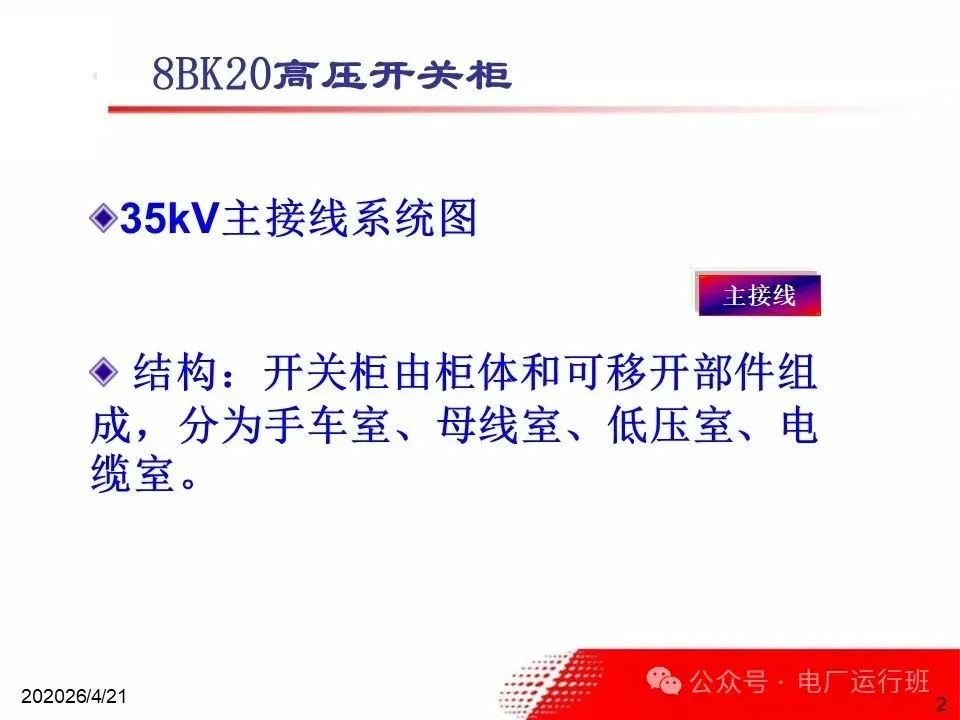

电网设备选型！五防联锁功能
防止接地开关在合闸时，开关柜送电
防止带电合接地开关
防止误入带电间隔

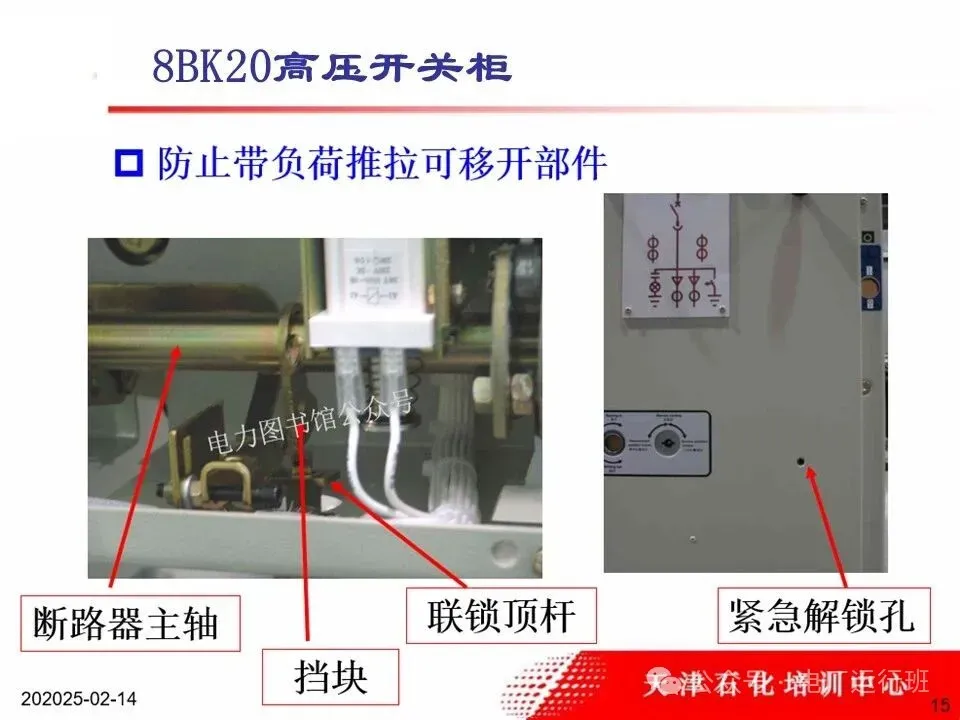

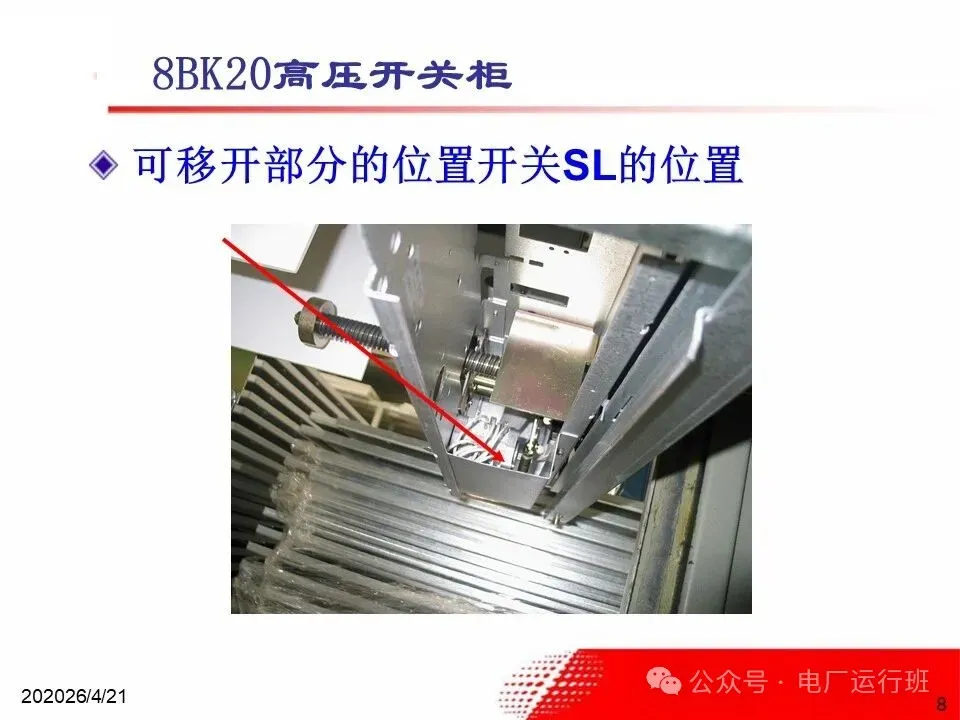

防止带负荷推拉可移开部件

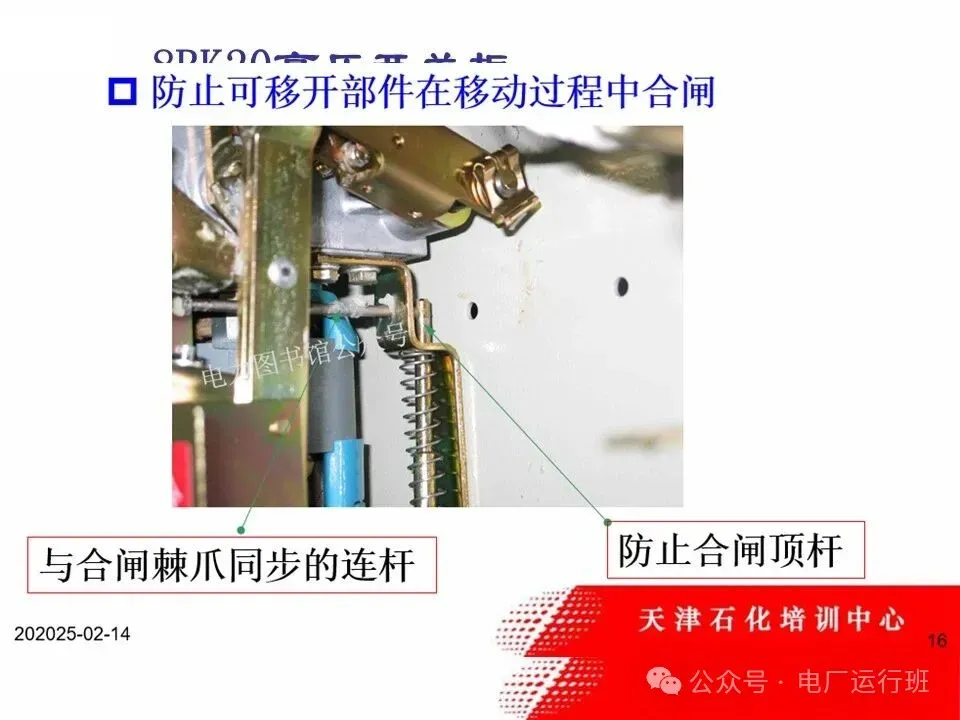

防止可移开部件在移动过程中合闸

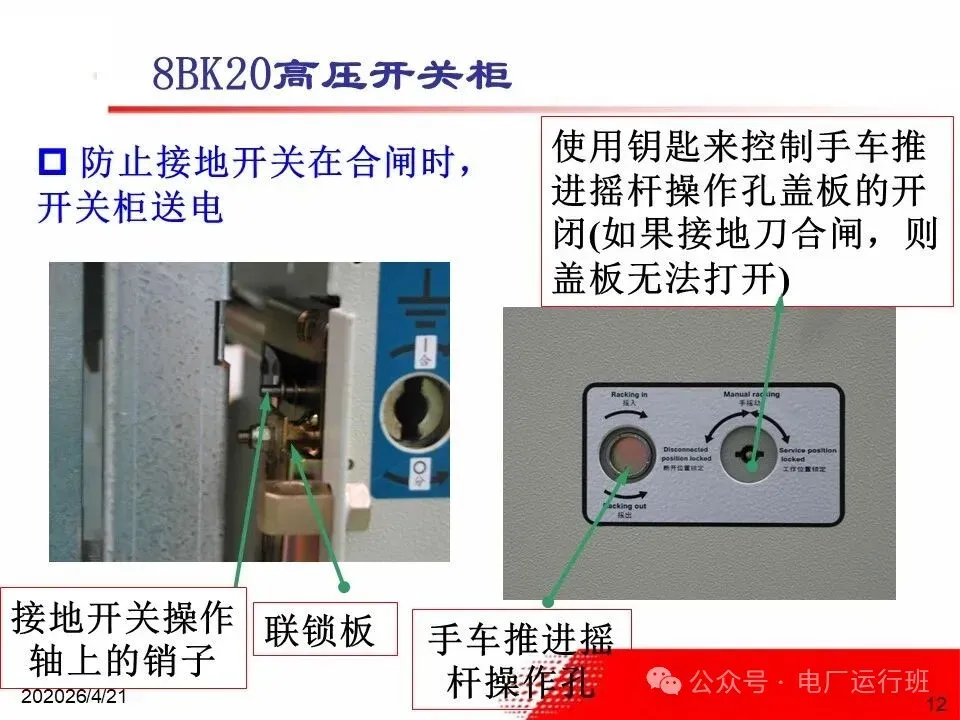

防止接地开关在合闸时，开关柜送电
使用钥匙来控制手车推进摇杆操作孔盖板的开闭(如果接地刀合闸，则盖板无法打开)

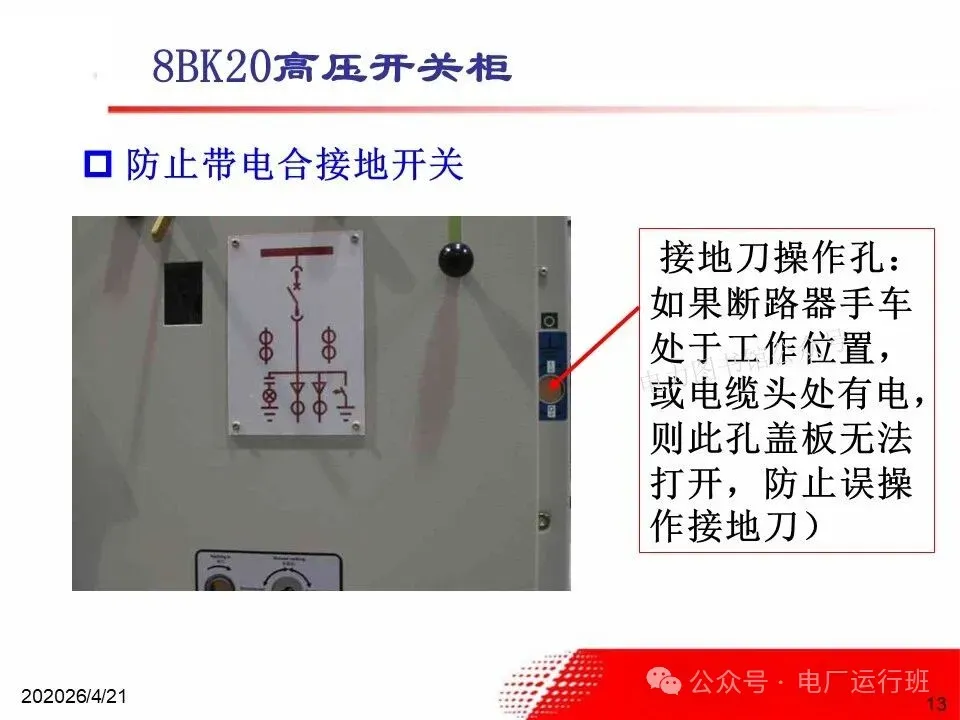

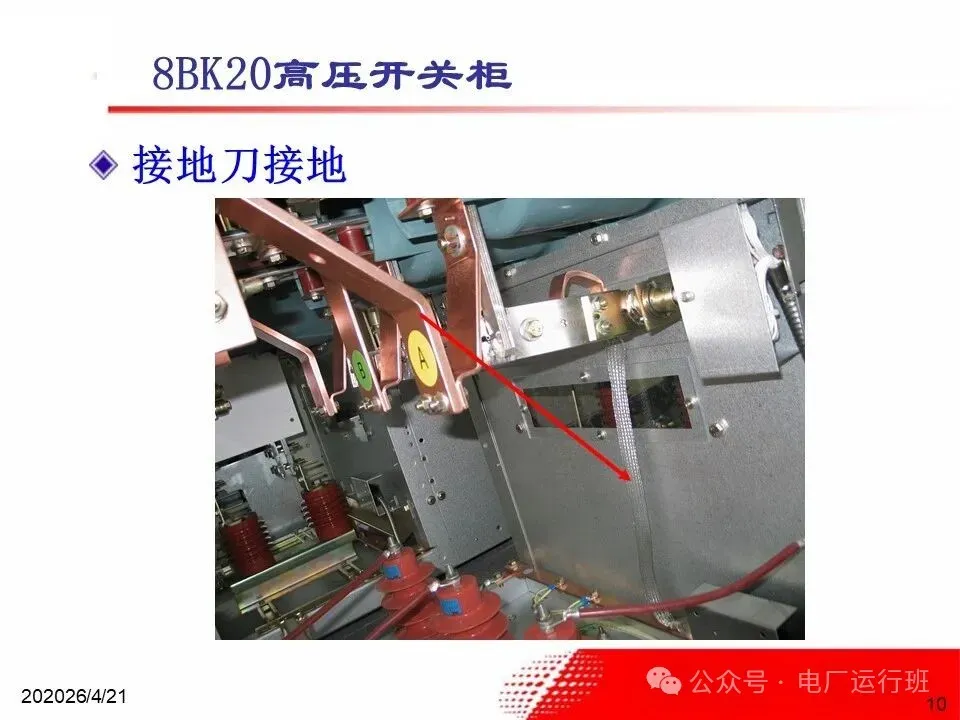

防止带电合接地开关
接地刀操作孔：如果断路器手车处于工作位置，或电缆头处有电，则此孔盖板无法打开，防止误操作接地刀）

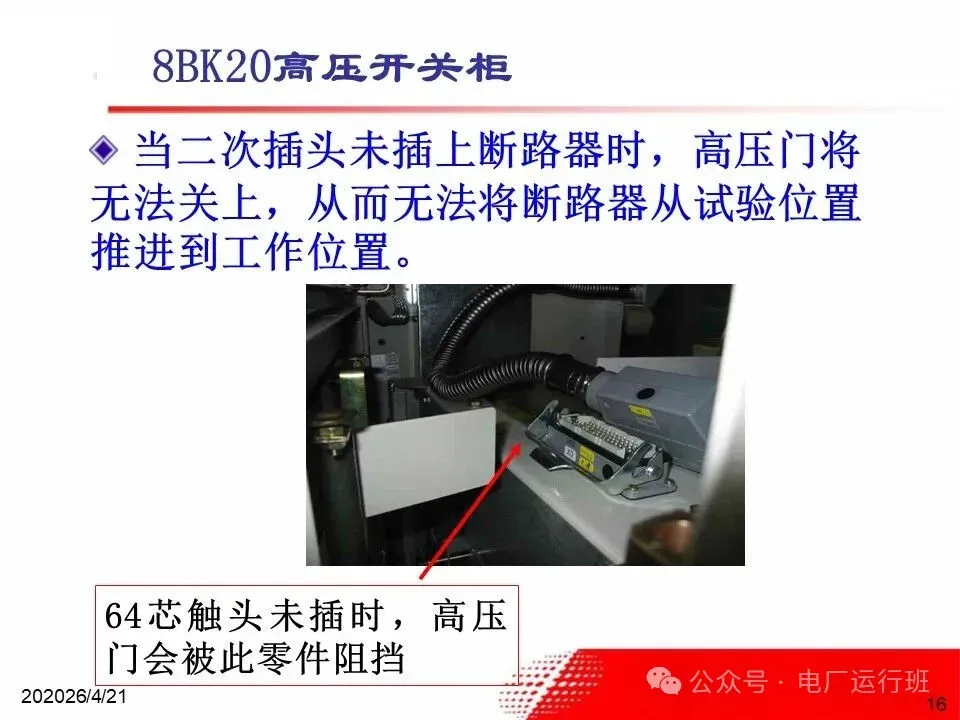

当二次插头未插上断路器时，高压门将无法关上，从而无法将断路器从试验位置推进到工作位置。

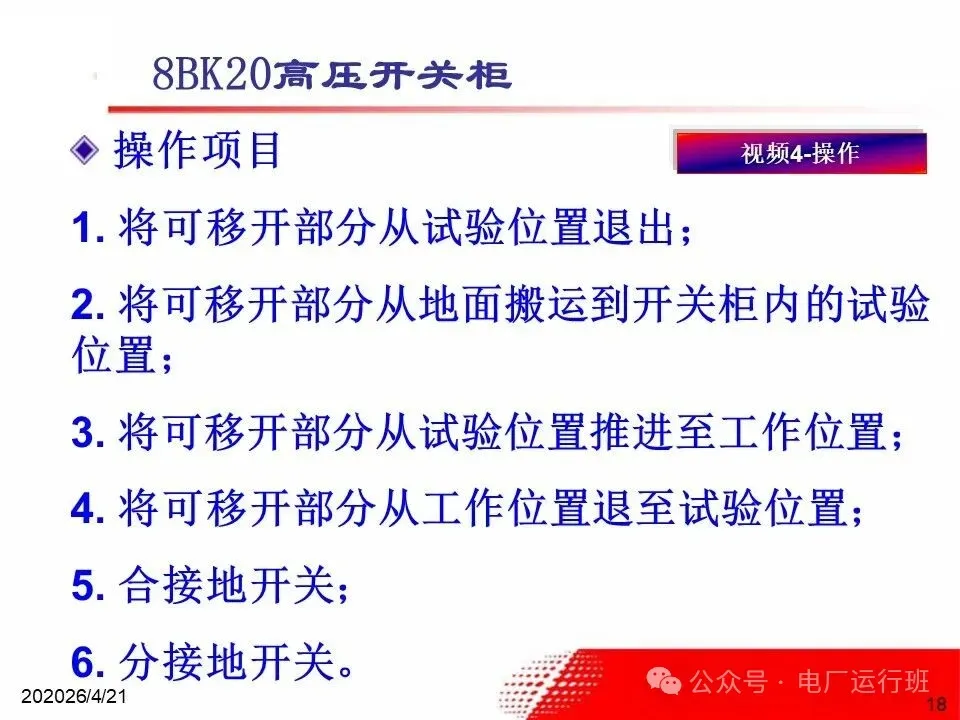

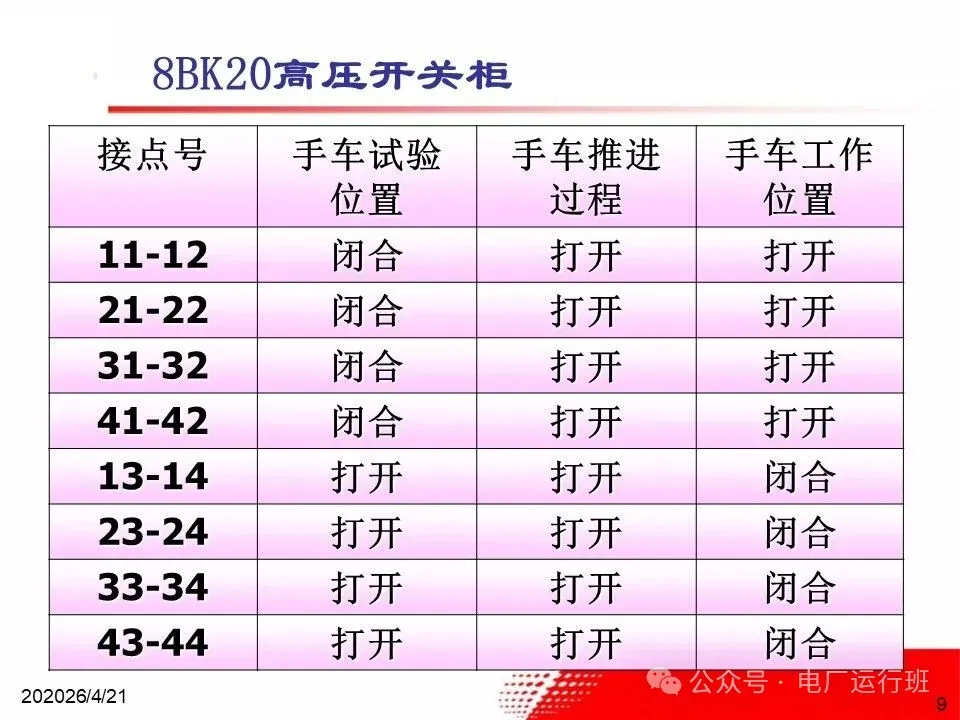

操作项目
1. 将可移开部分从试验位置退出；
2. 将可移开部分从地面搬运到开关柜内的试验位置；
3. 将可移开部分从试验位置推进至工作位置；
4. 将可移开部分从工作位置退至试验位置；
5. 合接地开关；
6. 分接地开关。

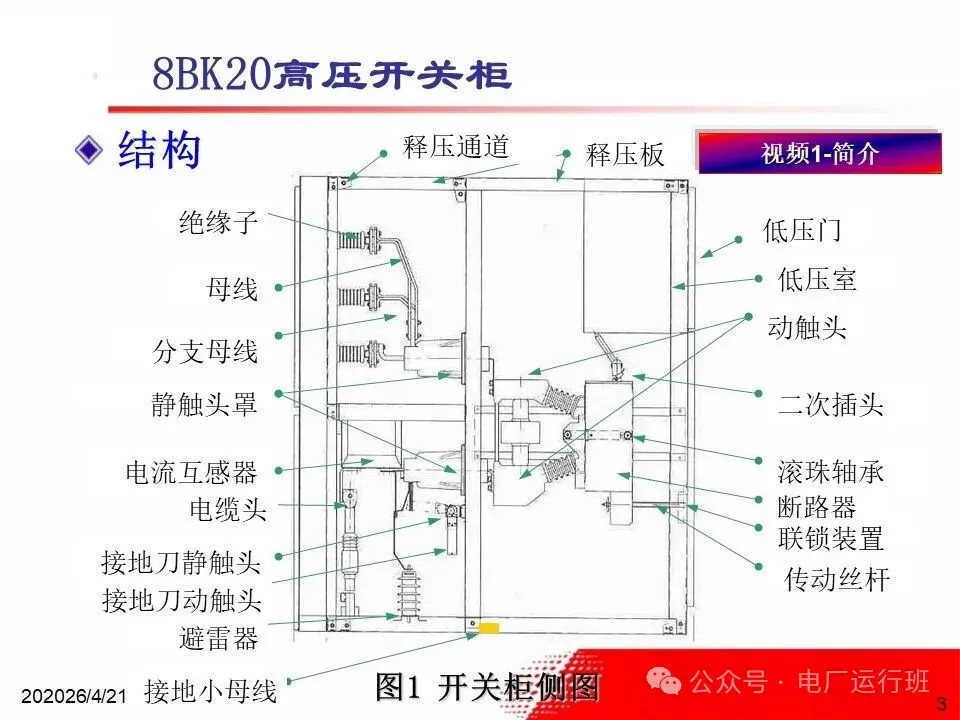

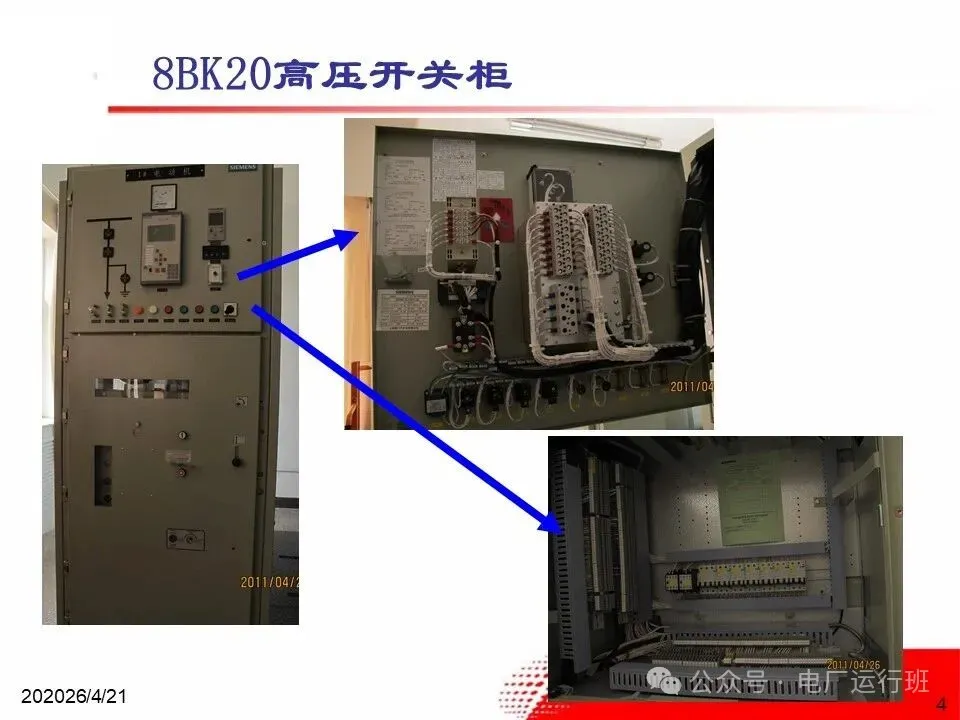

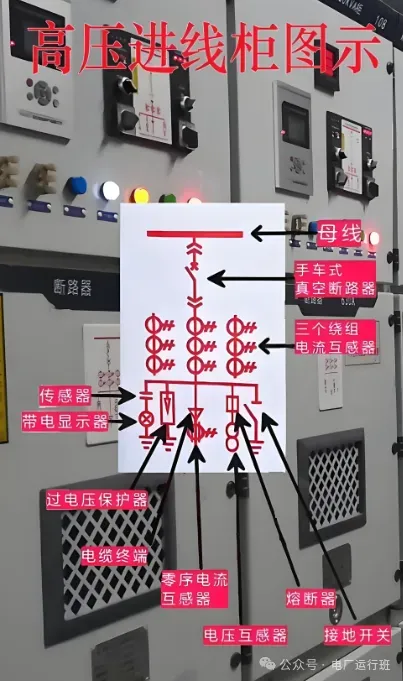

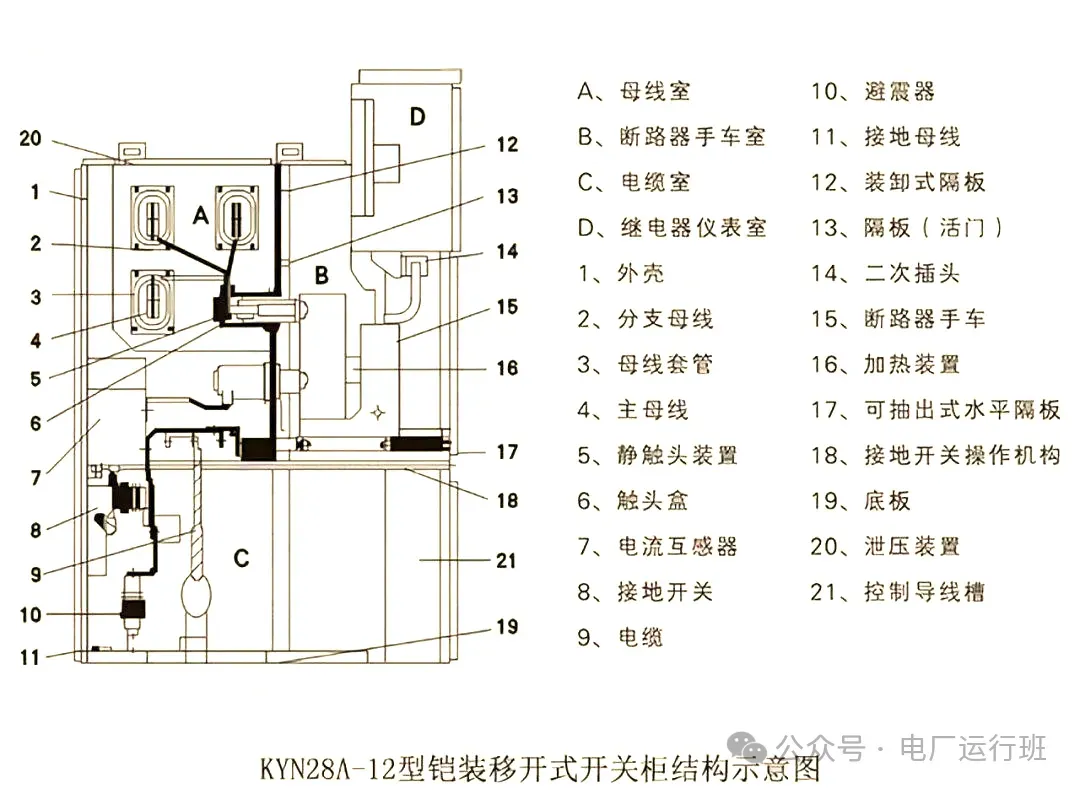

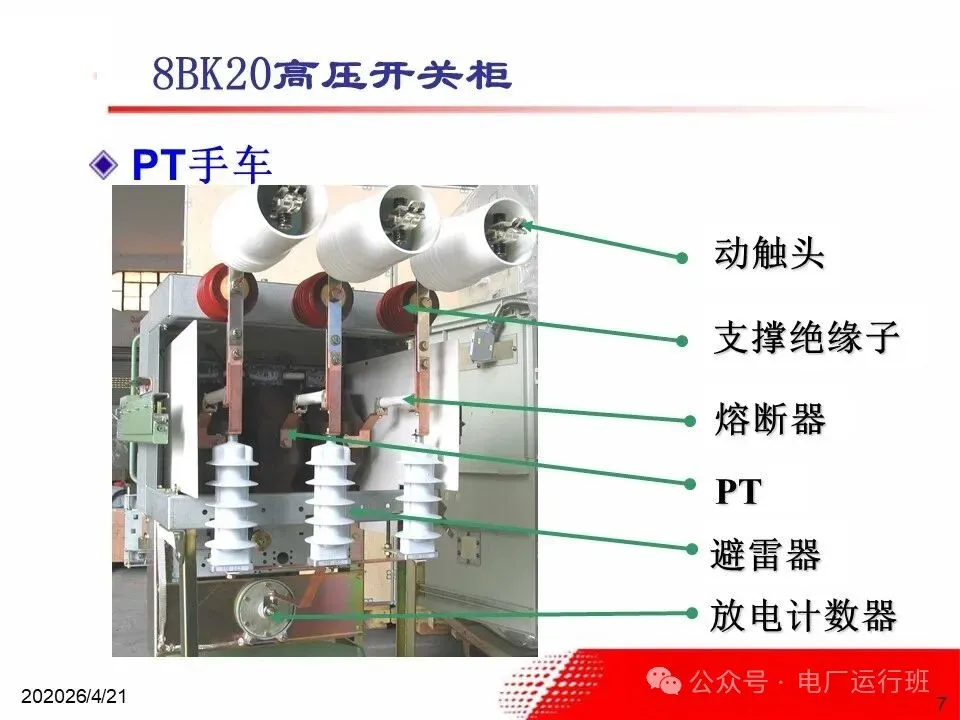

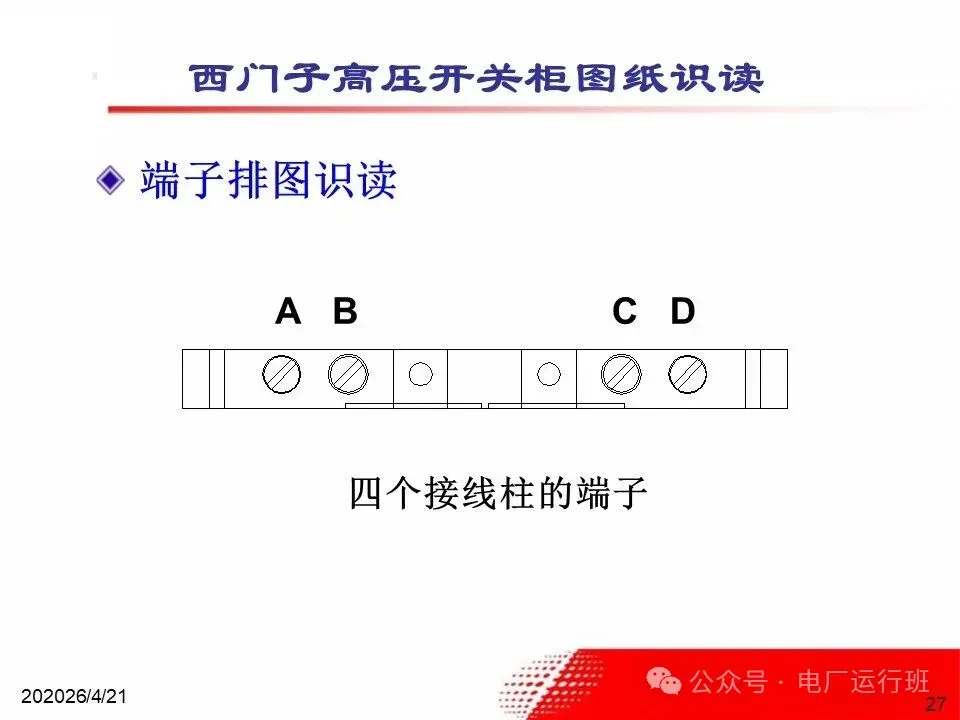

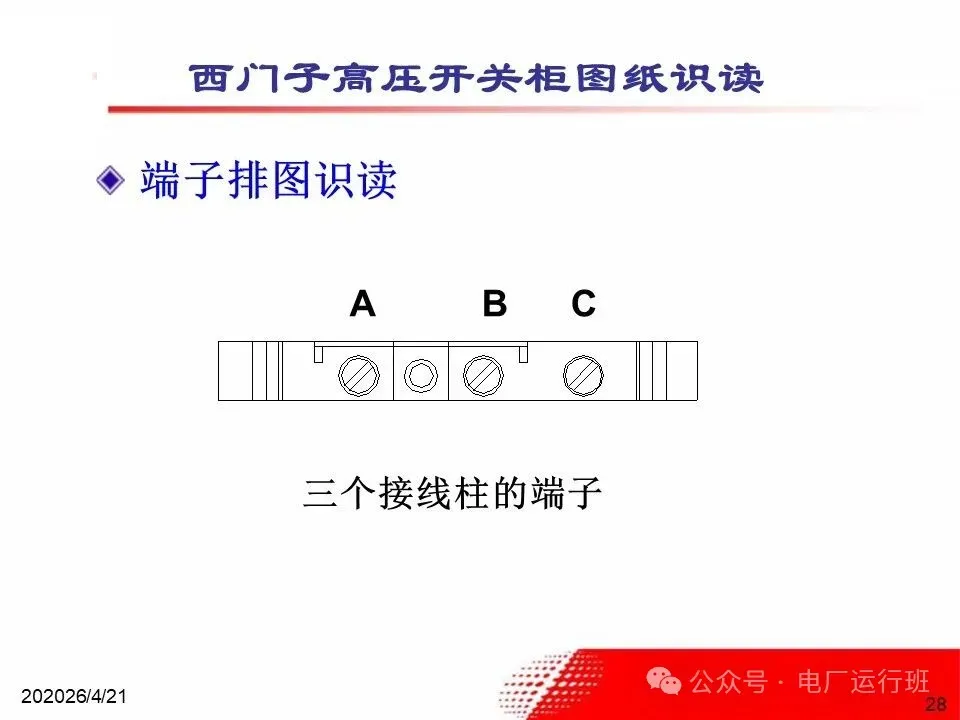

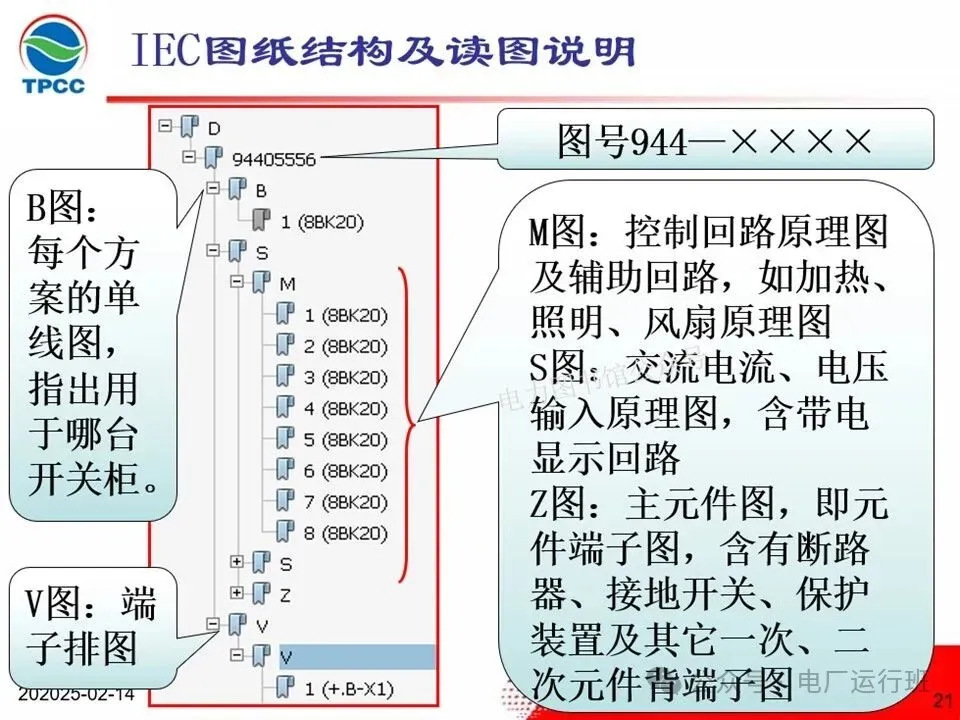

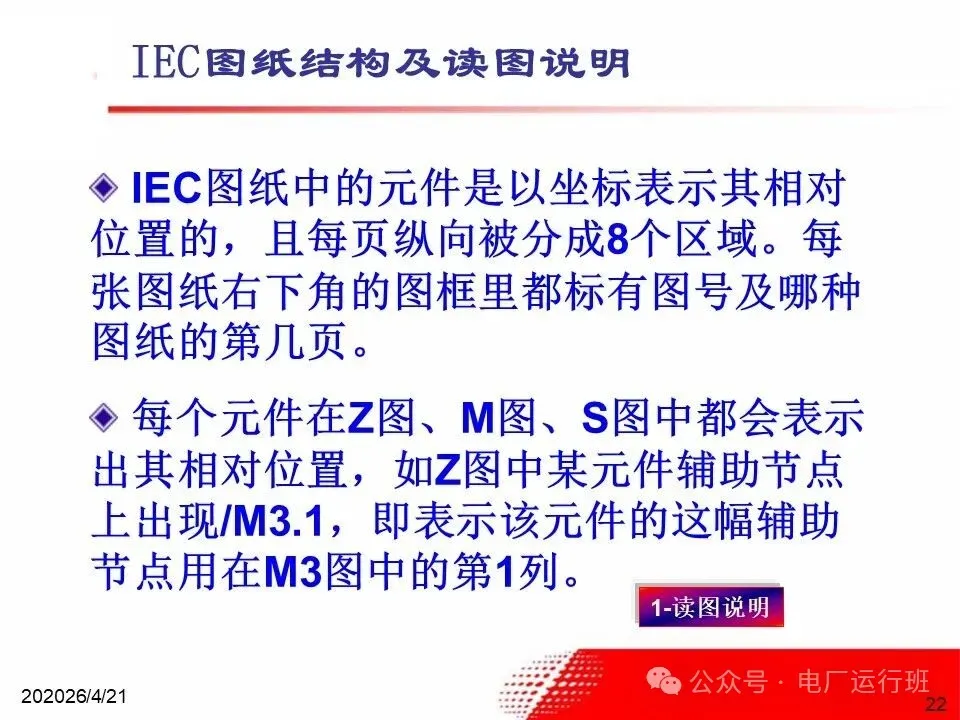

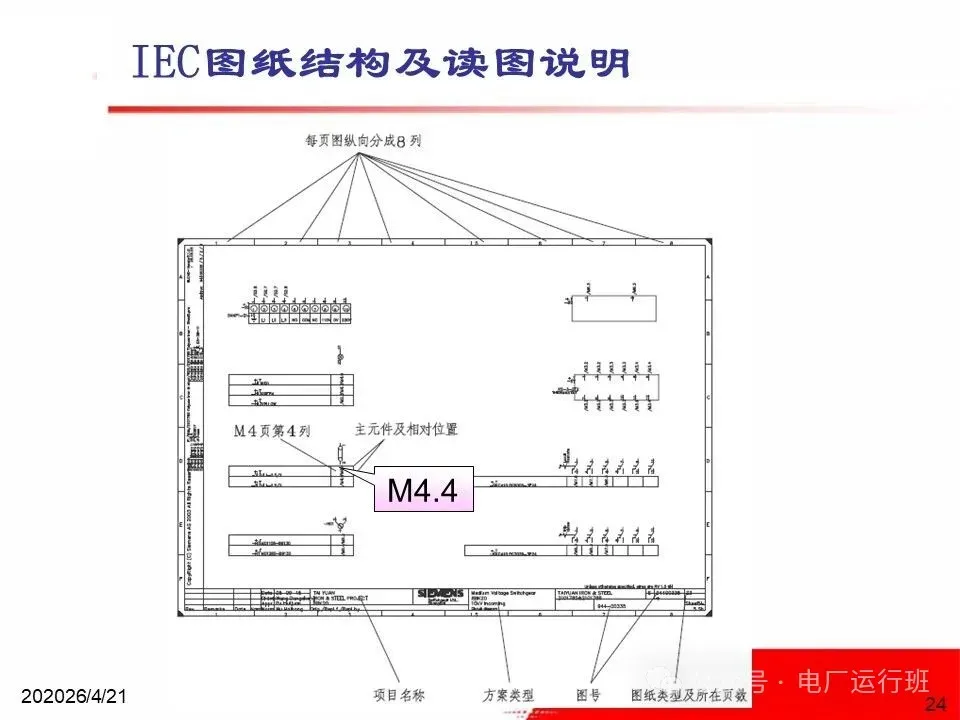

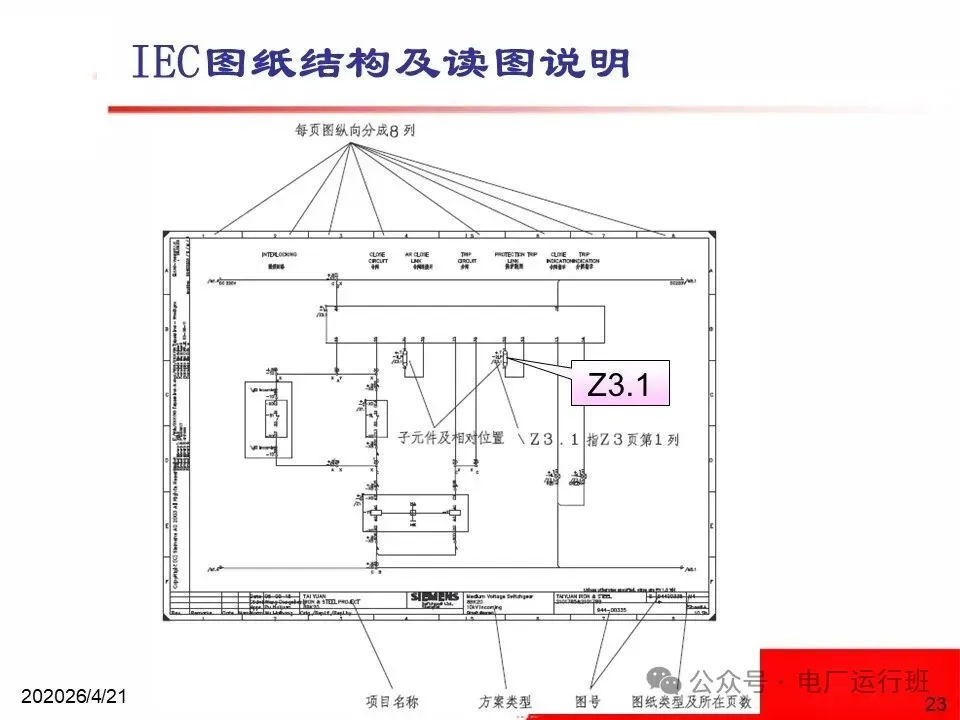

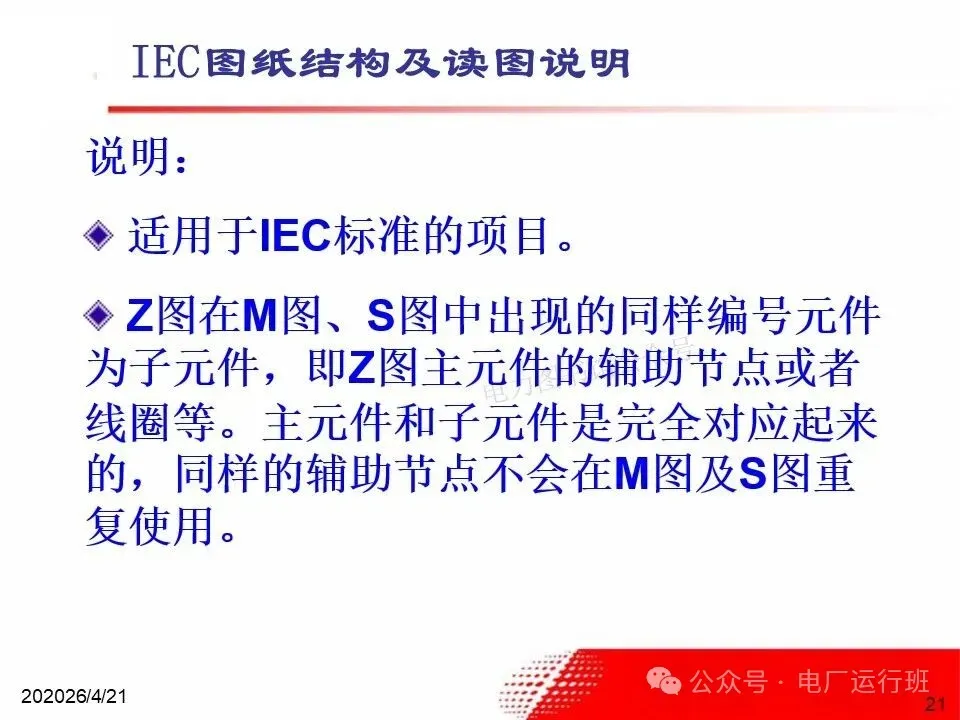

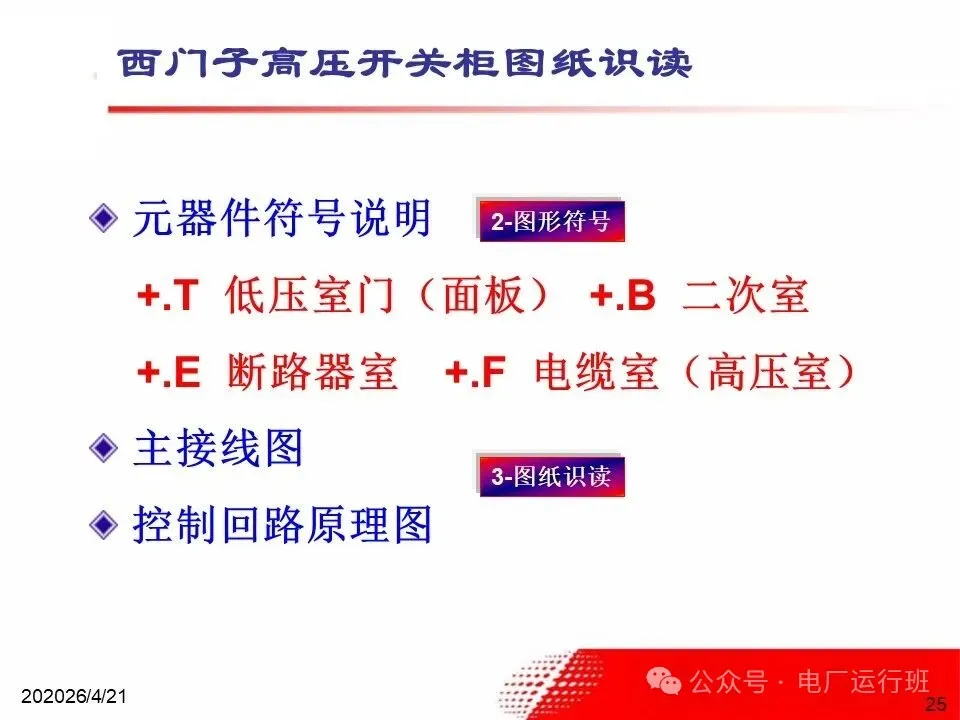

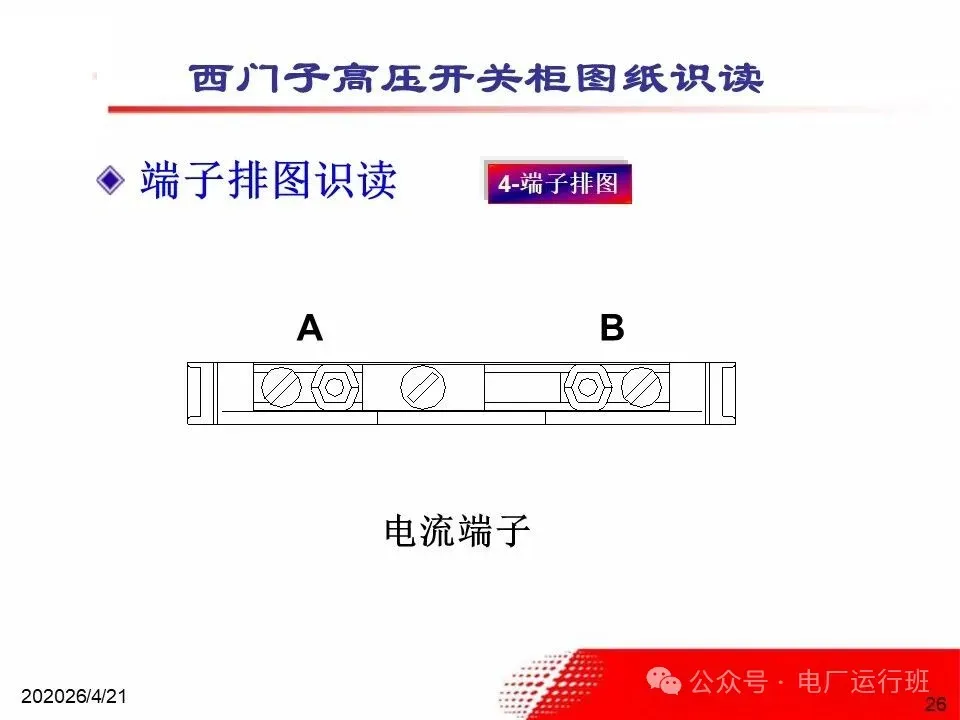

IEC图纸结构及读图说明
IEC图纸中的元件是以坐标表示其相对位置的，且每页纵向被分成8个区域。每张图纸右下角的图框里都标有图号及哪种图纸的第几页。
每个元件在Z图、M图、S图中都会表示出其相对位置，如Z图中某元件辅助节点上出现/M3.1，即表示该元件的这幅辅助节点用在M3图中的第1列。
