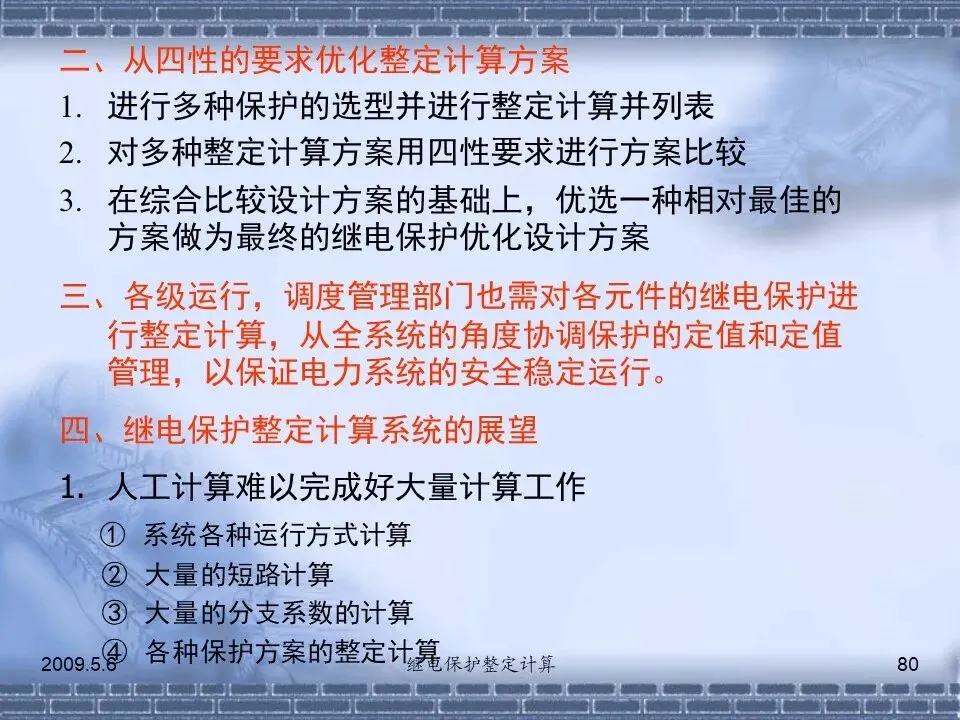

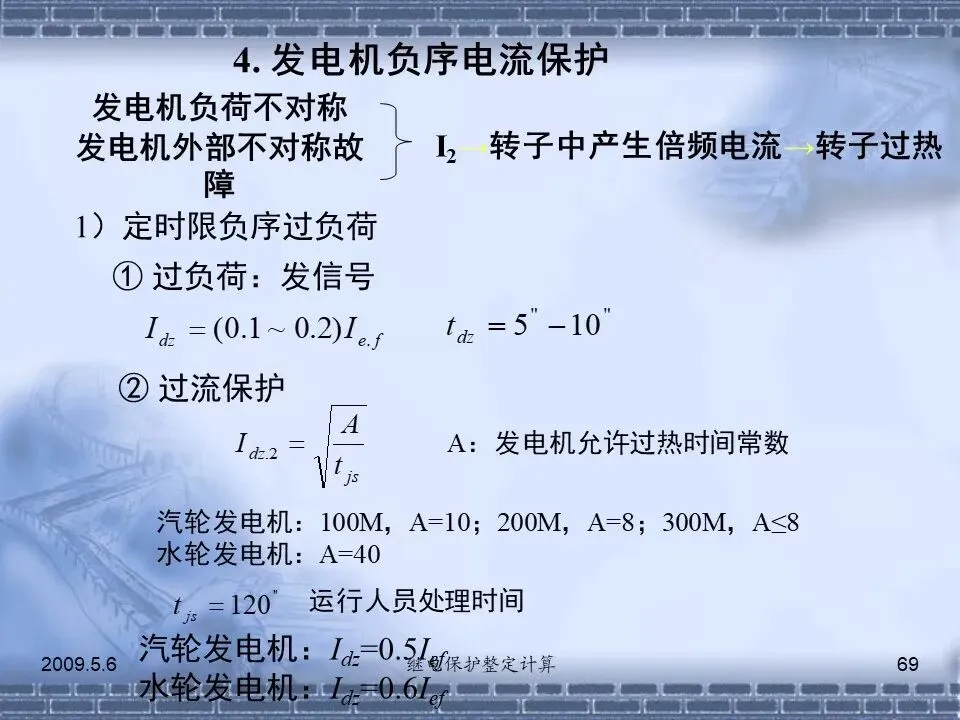

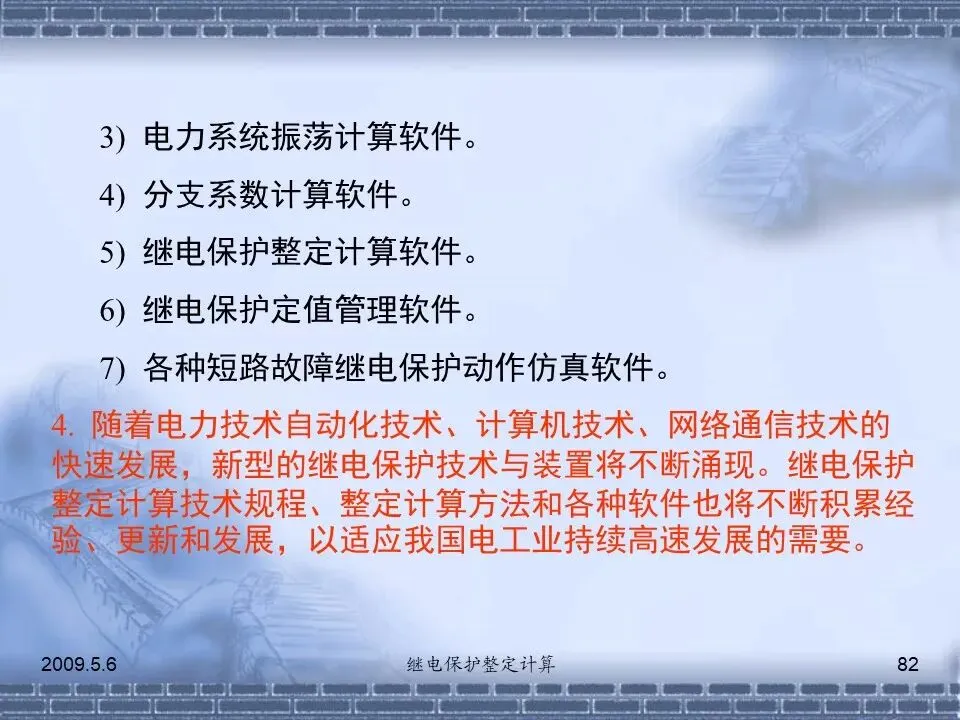

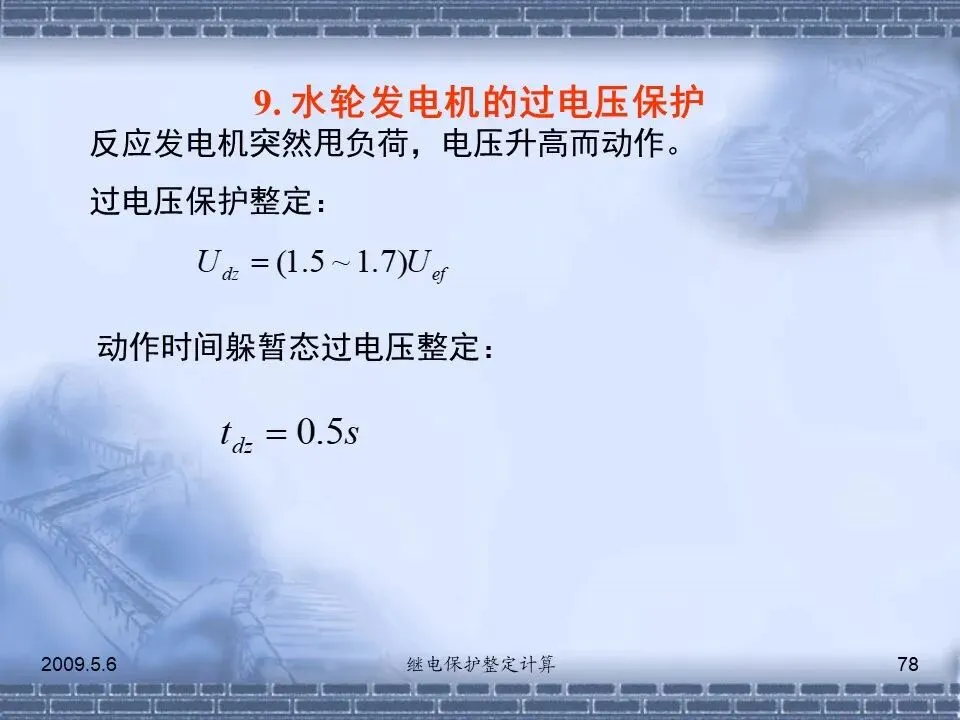

主设备保护整定计算知识培训.ppt

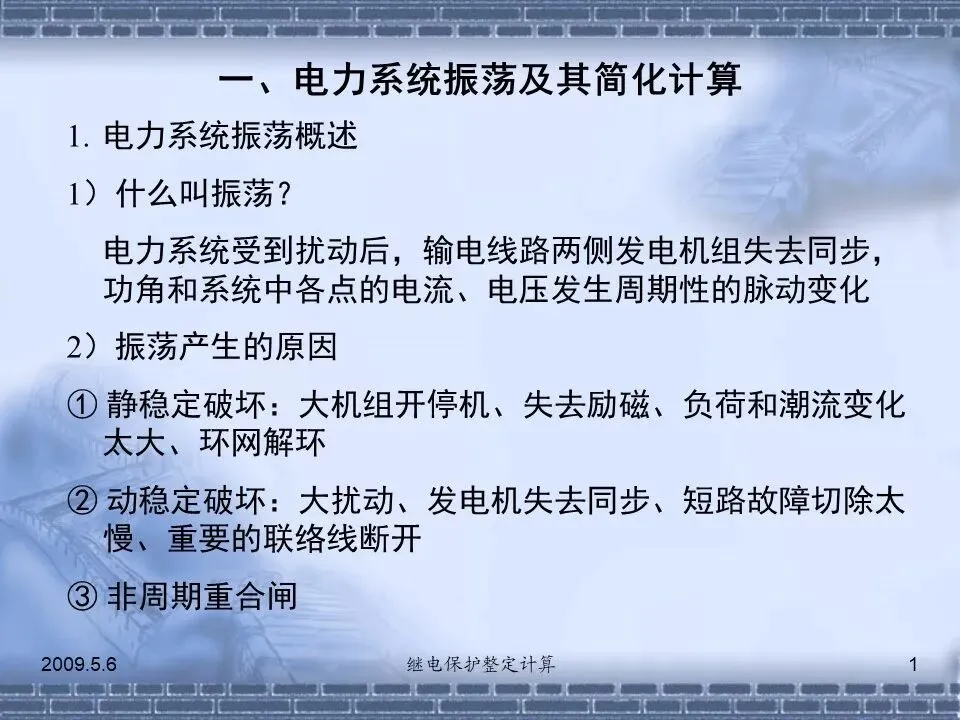

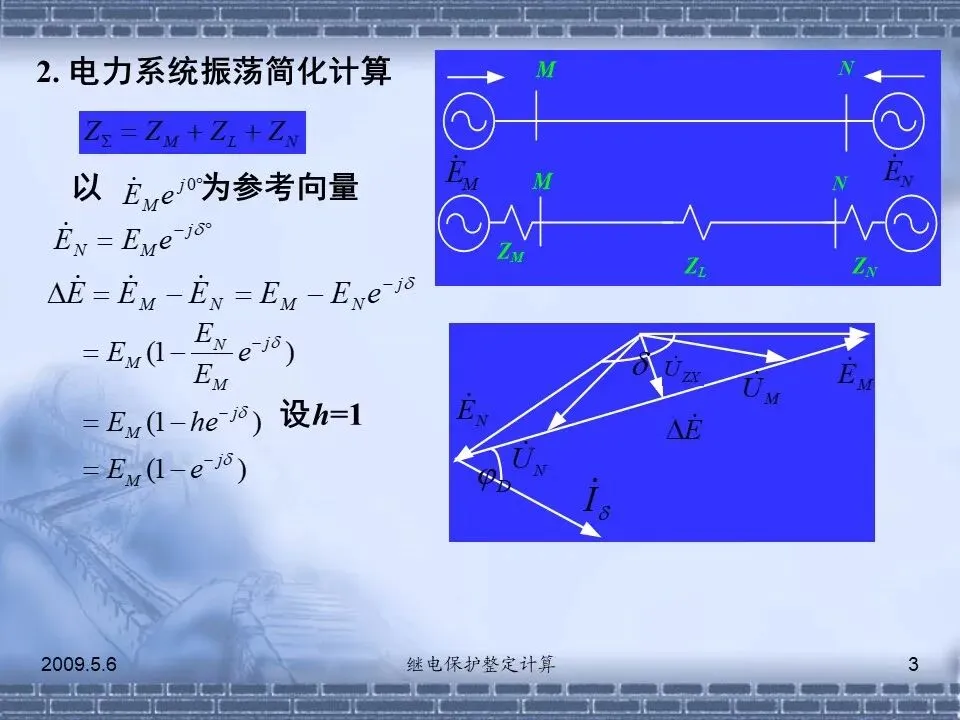

一、电力系统振荡及其简化计算

电力系统振荡概述

1）什么叫振荡？

电力系统受到扰动后，输电线路两侧发电机组失去同步，功角和系统中各点的电流、电压发生周期性的脉动变化

2）振荡产生的原因

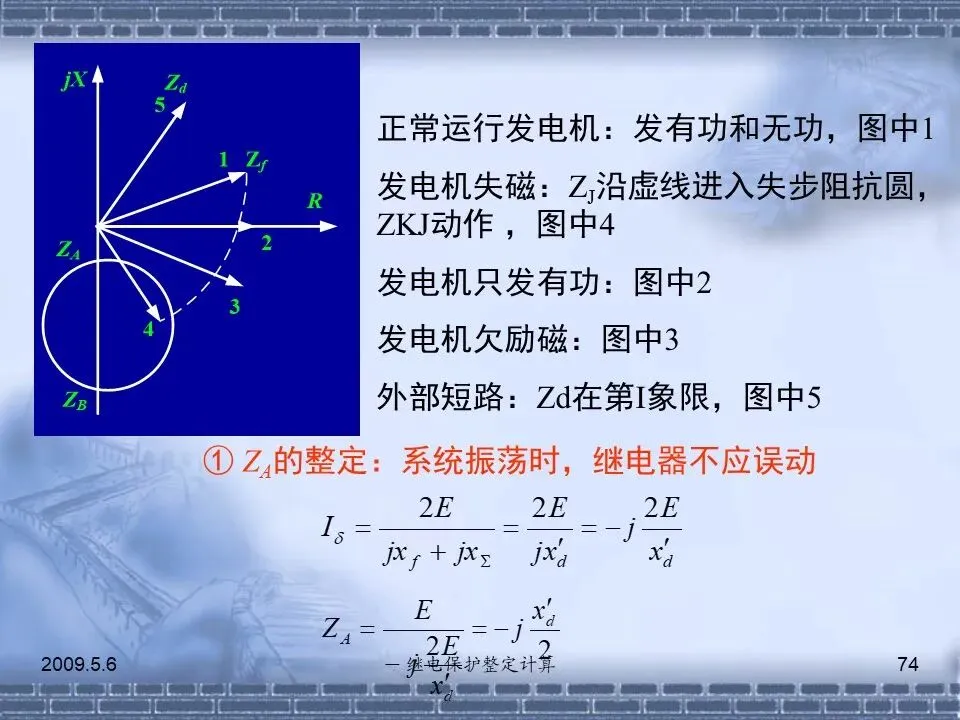

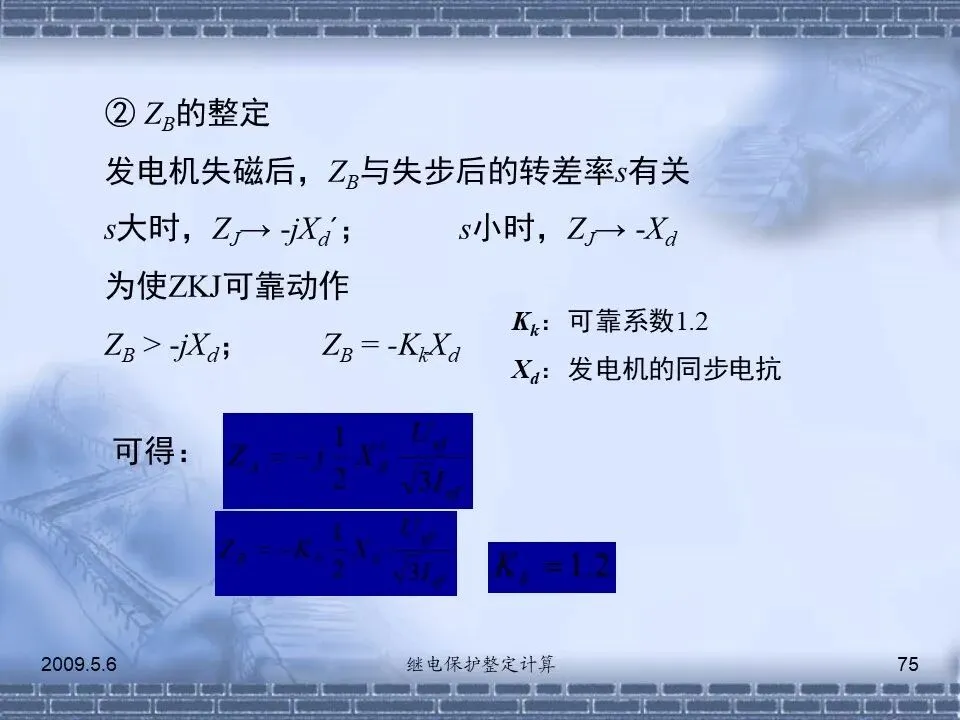

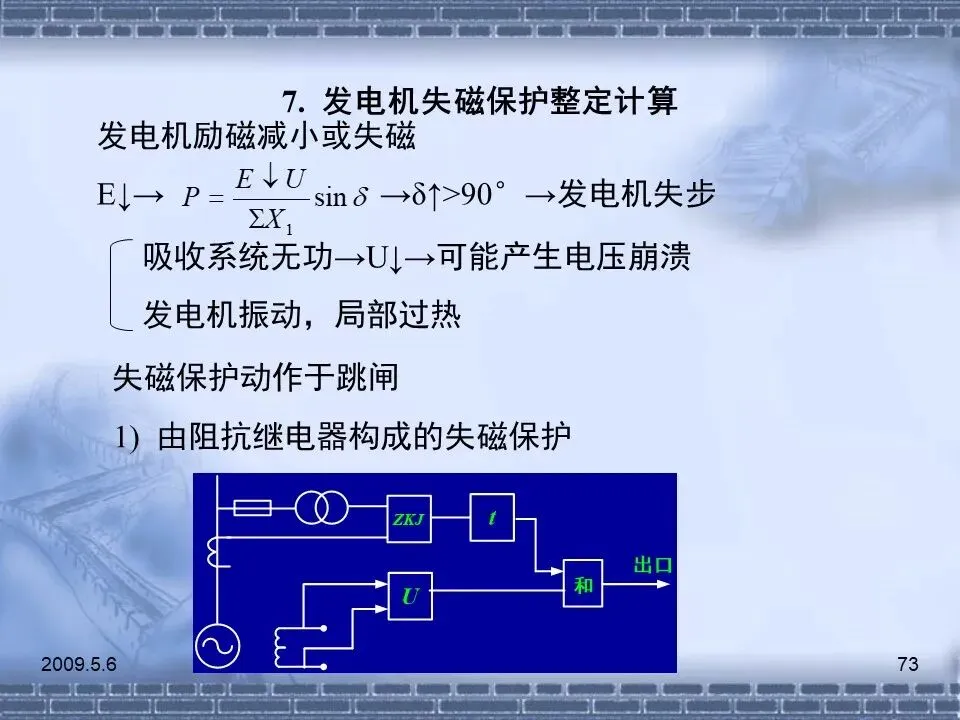

① 静稳定破坏：大机组开停机、失去励磁、负荷和潮流变化太大、环网解环

② 动稳定破坏：大扰动、发电机失去同步、短路故障切除太慢、重要的联络线断开

③ 非周期重合闸

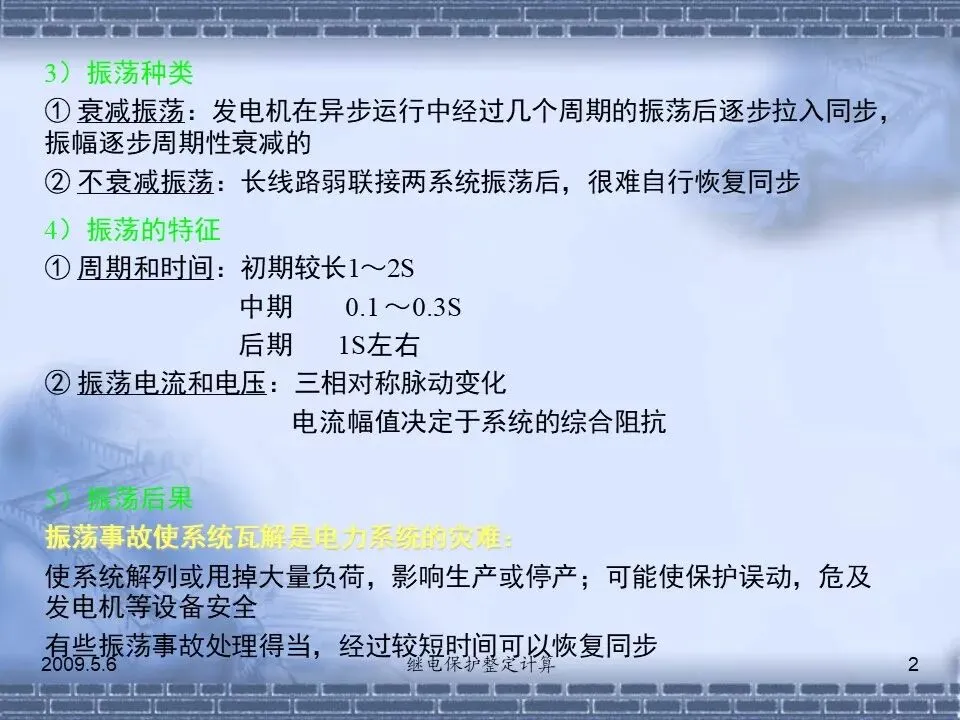

3）振荡种类

① 衰减振荡：发电机在异步运行中经过几个周期的振荡后逐步拉入同步，振幅逐步周期性衰减的

② 不衰减振荡：长线路弱联接两系统振荡后，很难自行恢复同步

4）振荡的特征

① 周期和时间：初期较长1～2S

　　　　　　　 中期　　0.1 ～0.3S

　　　　　　　 后期       1S左右

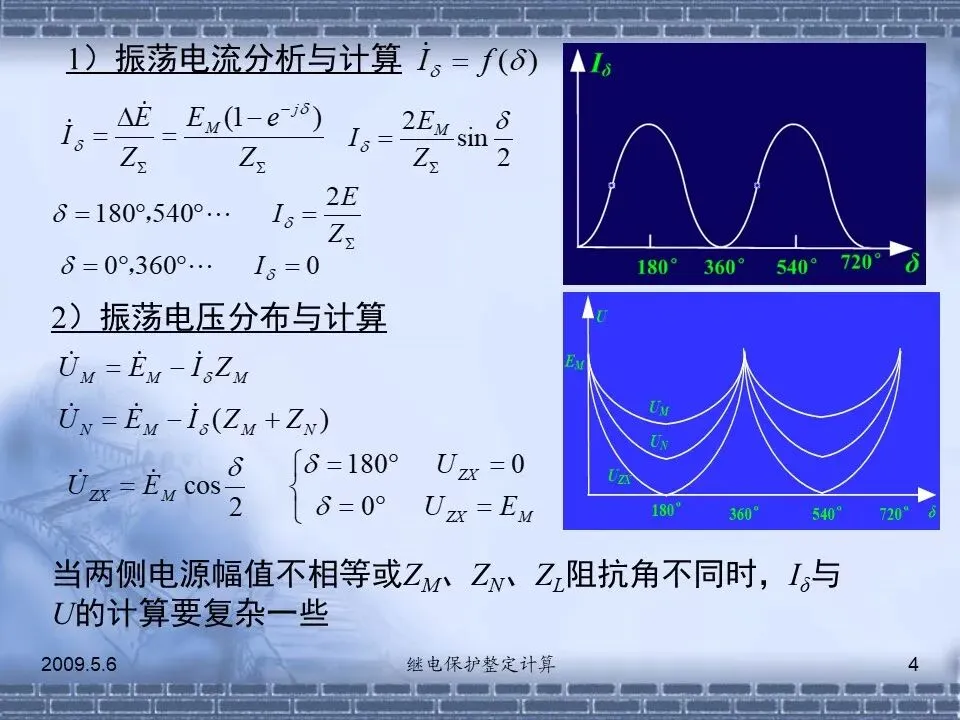

② 振荡电流和电压：三相对称脉动变化

　　　　　　　　　 电流幅值决定于系统的综合阻抗　　　　　　

5）振荡后果

振荡事故使系统瓦解是电力系统的灾难：

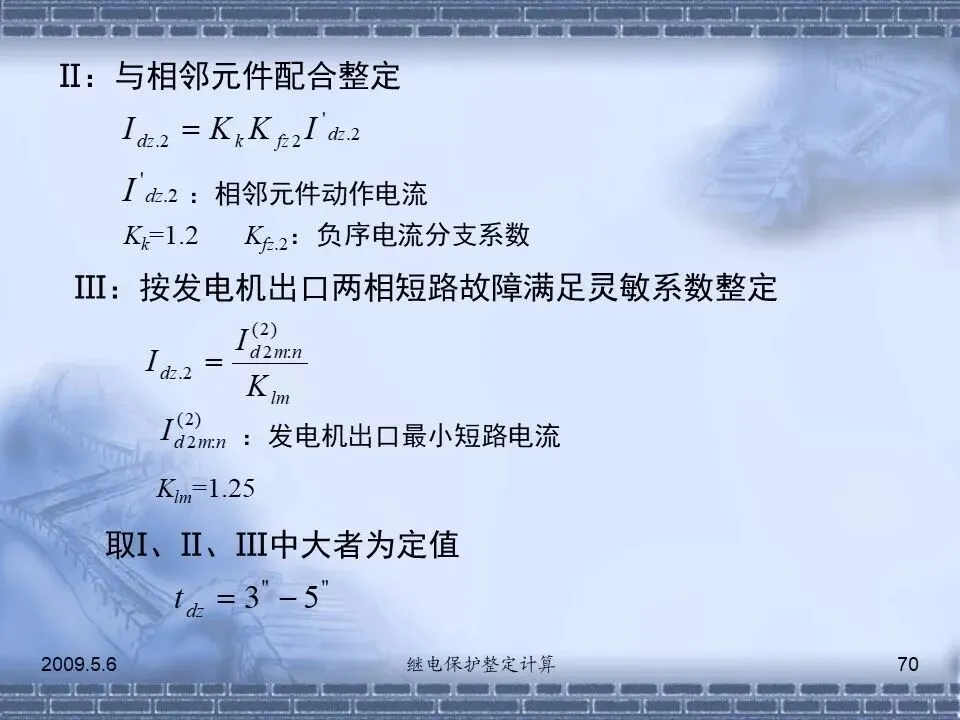

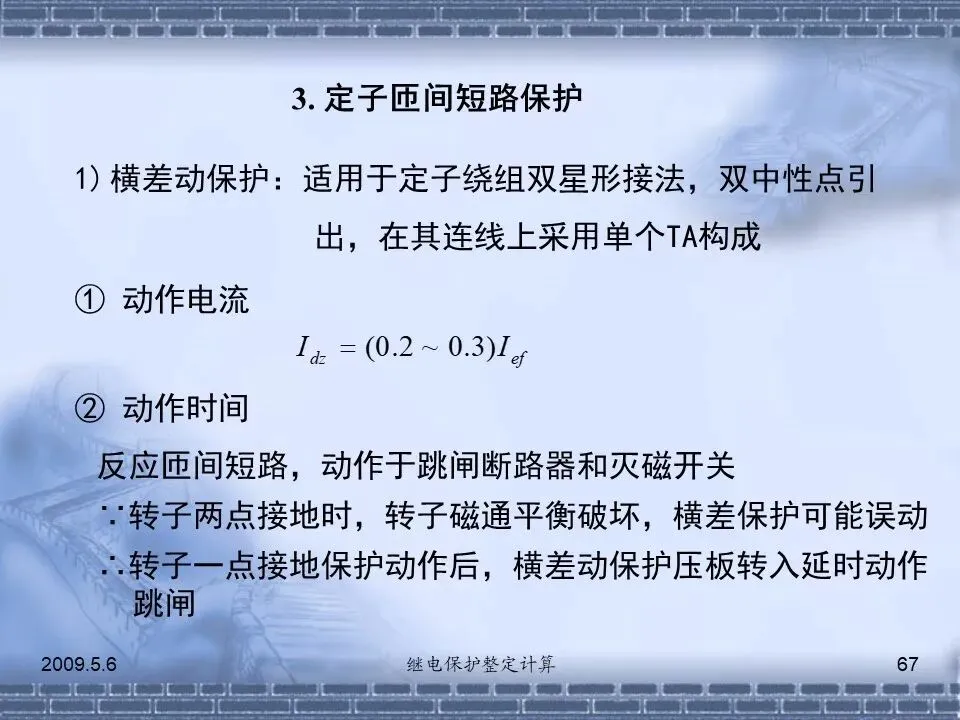

使系统解列或甩掉大量负荷，影响生产或停产；可能使保护误动，危及发电机等设备安全

有些振荡事故处理得当，经过较短时间可以恢复同步

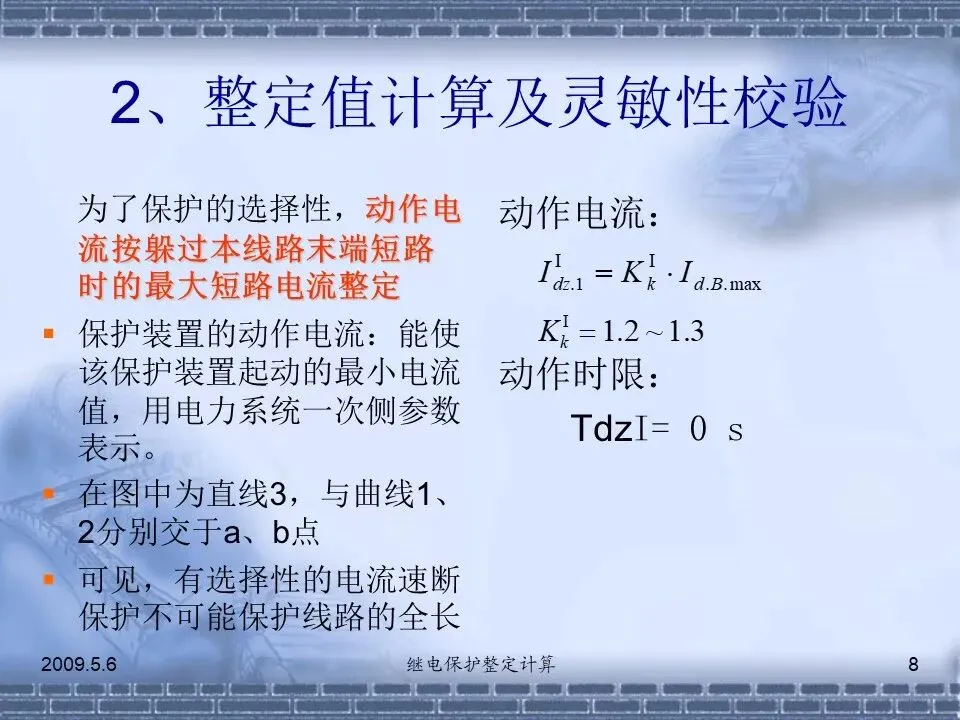

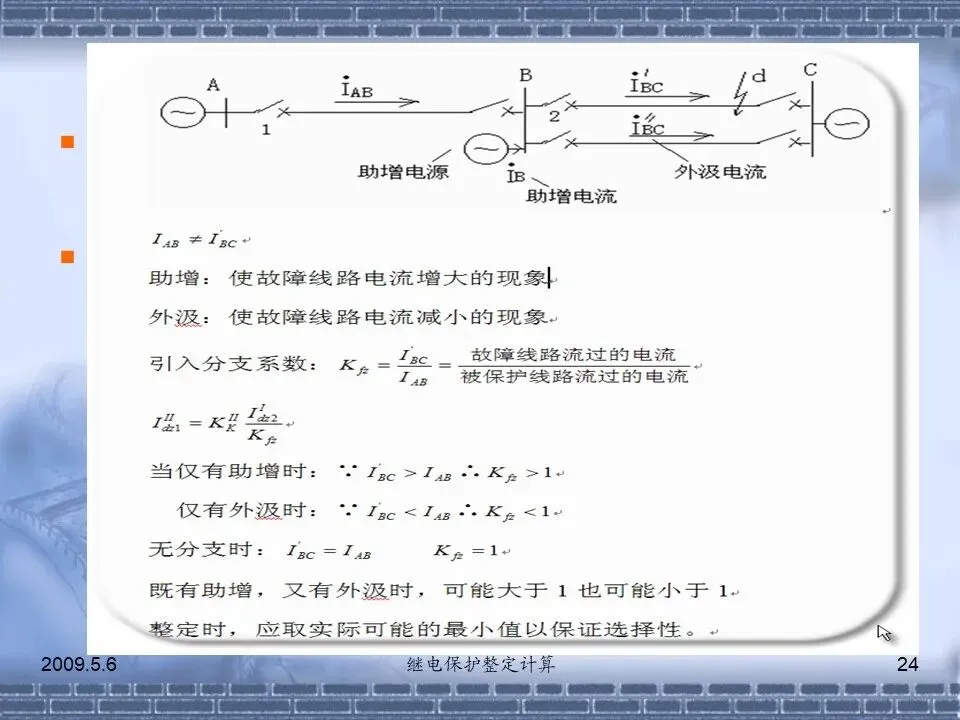

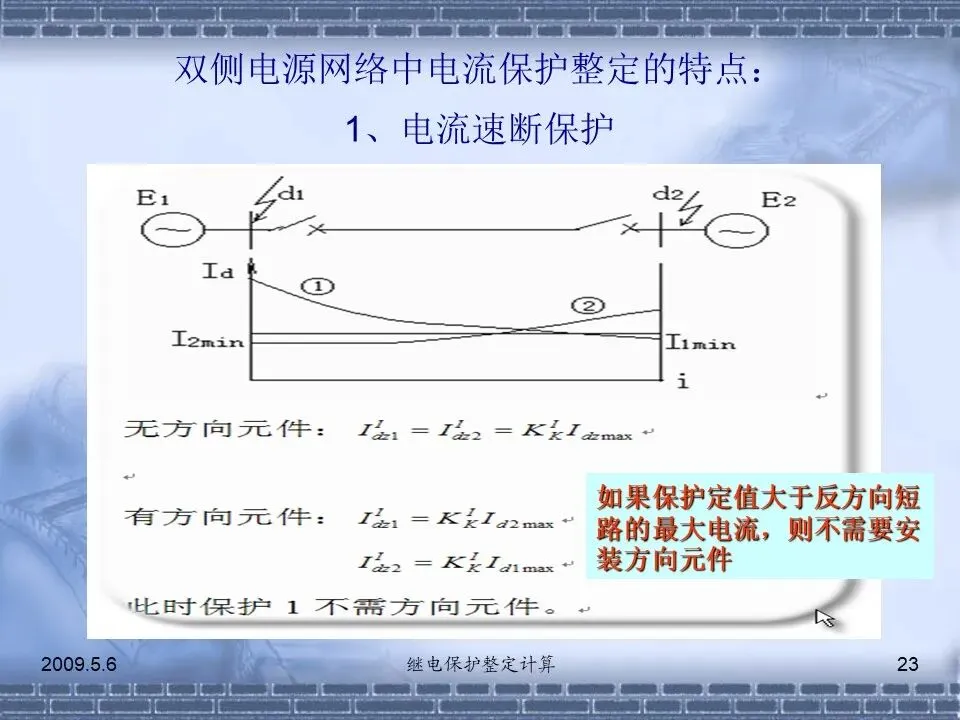

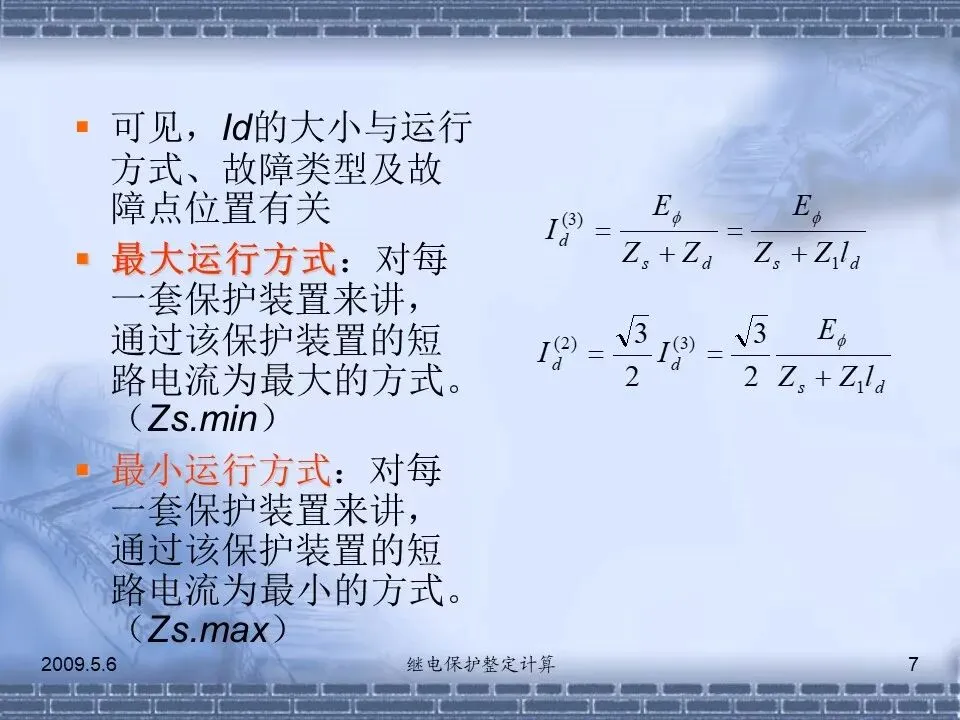

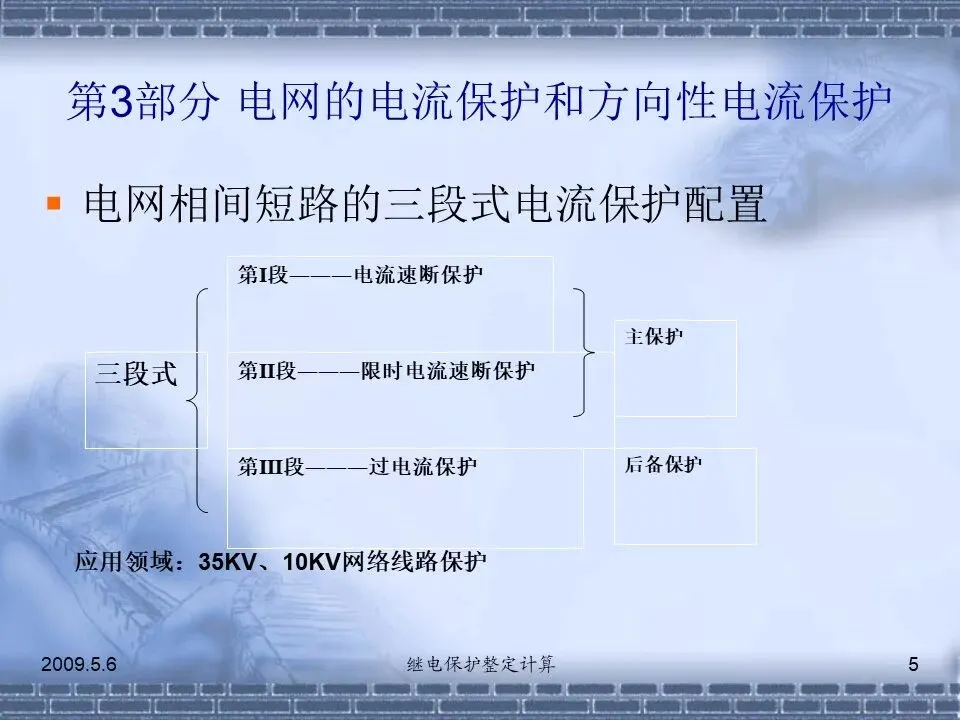

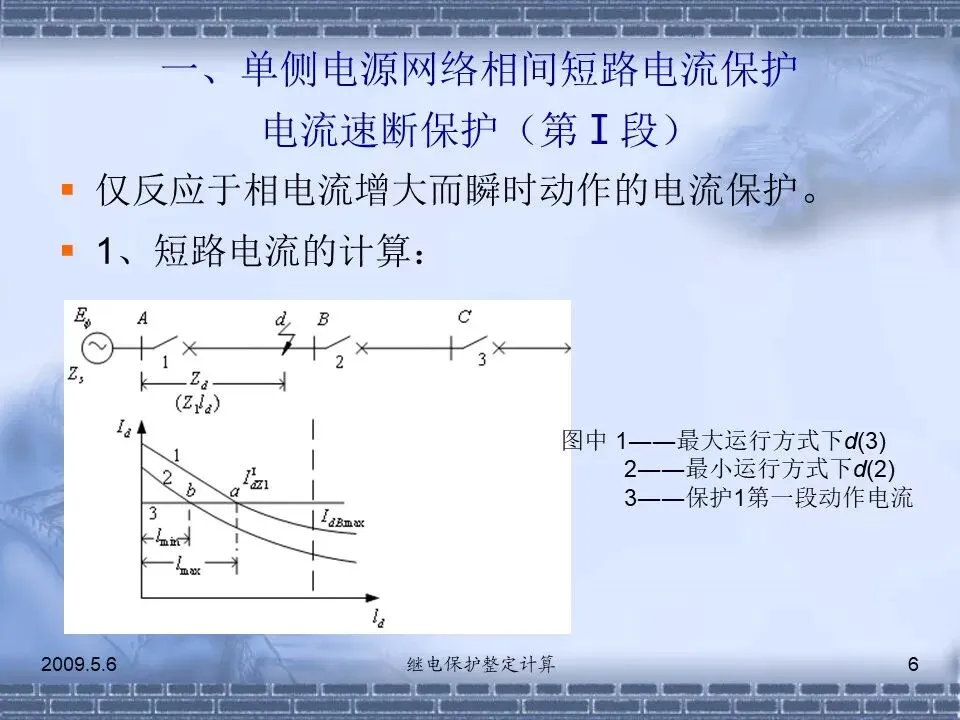

仅靠动作电流值来保证其选择性

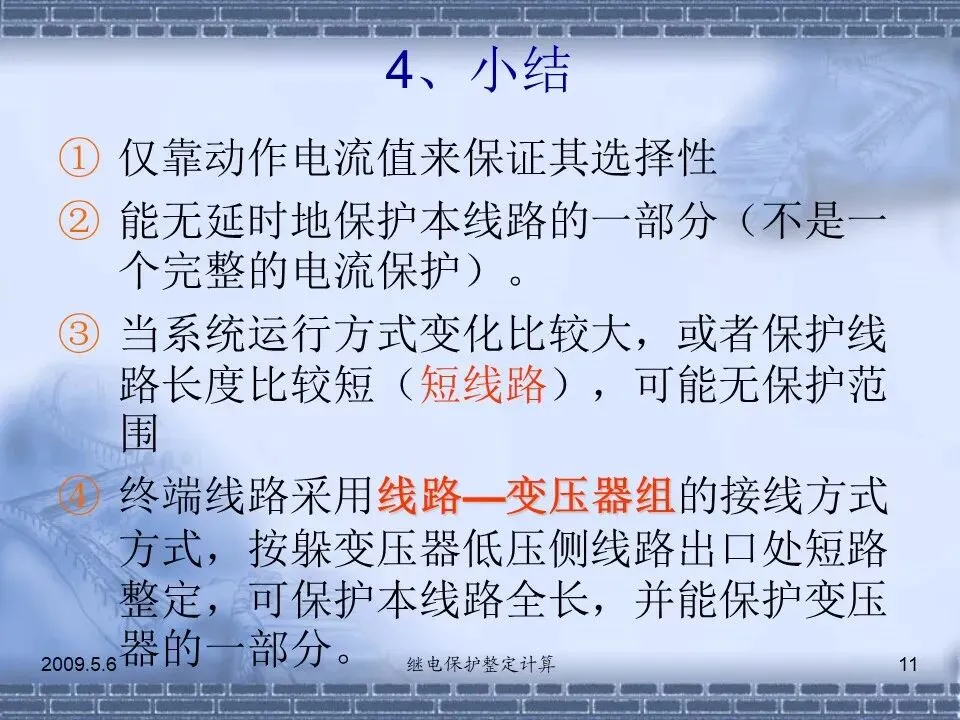

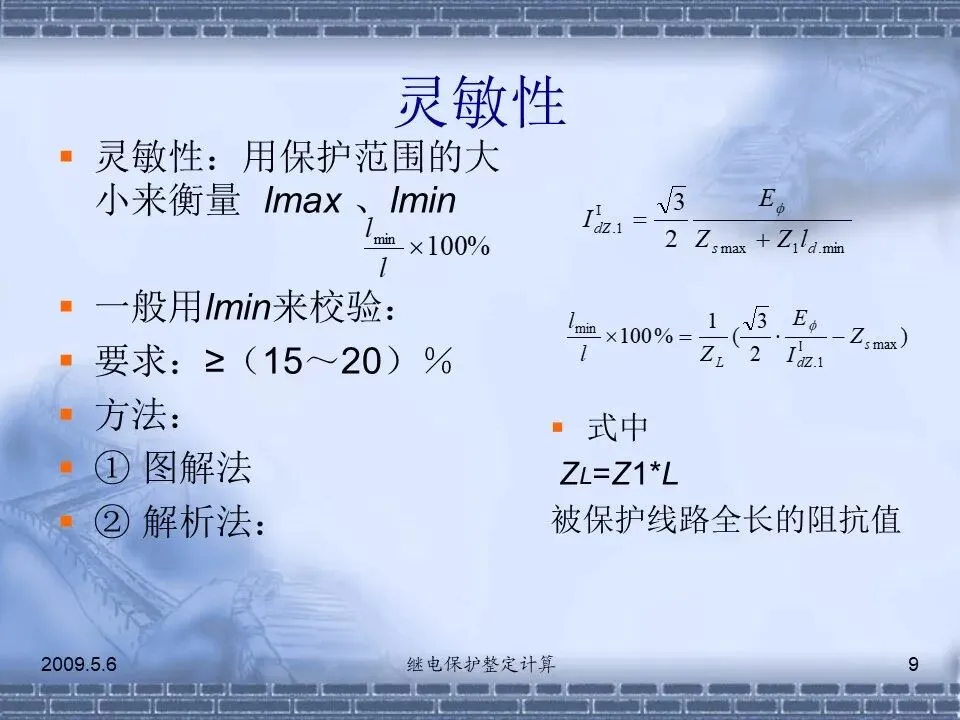

能无延时地保护本线路的一部分（不是一个完整的电流保护）。

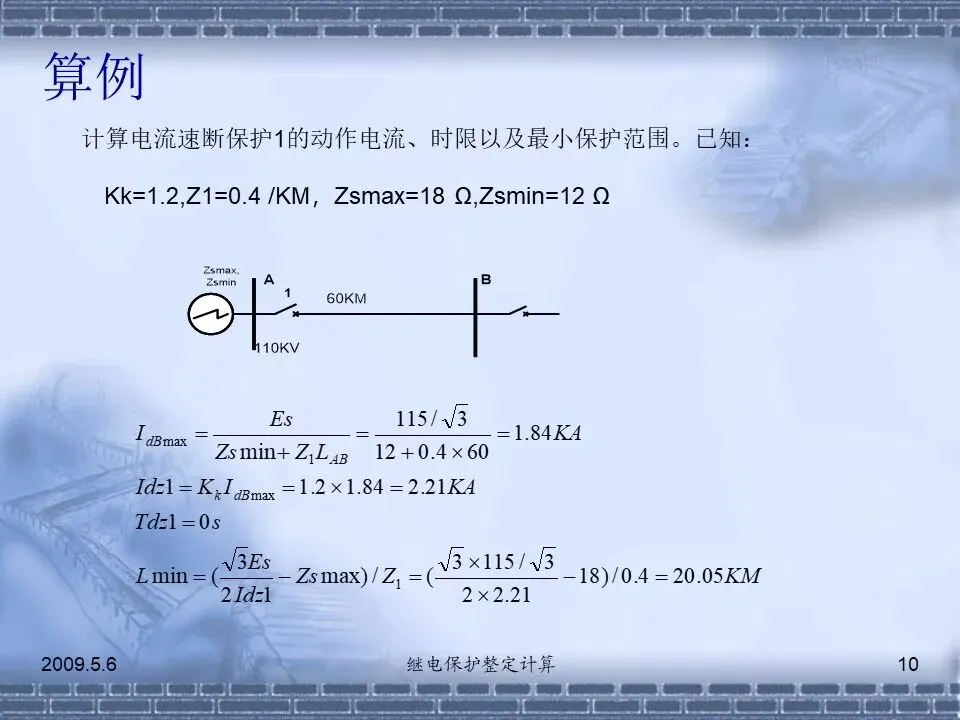

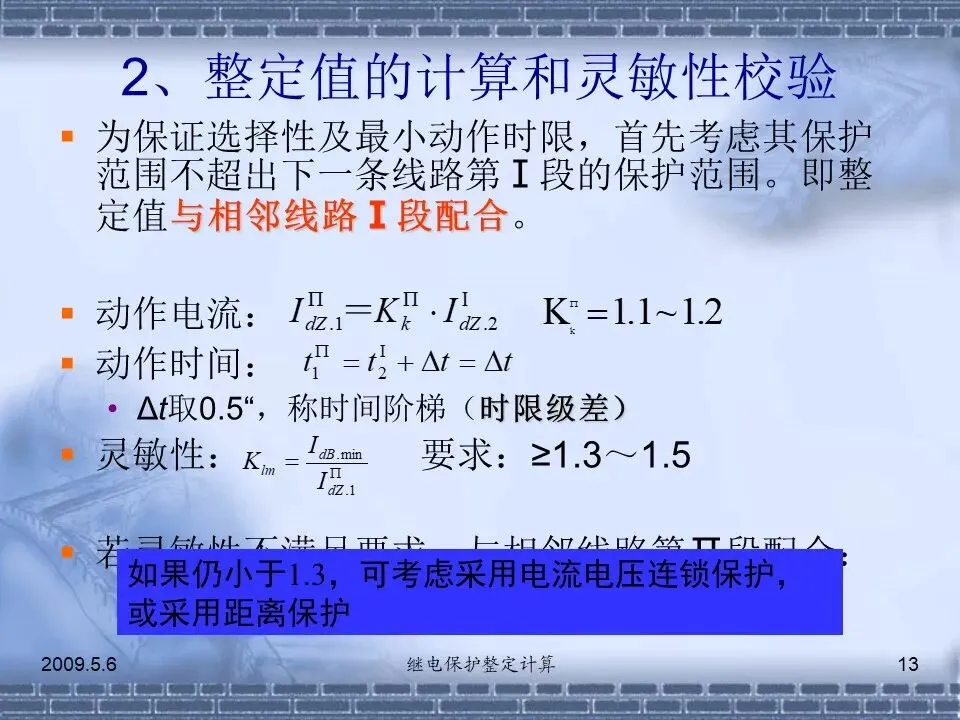

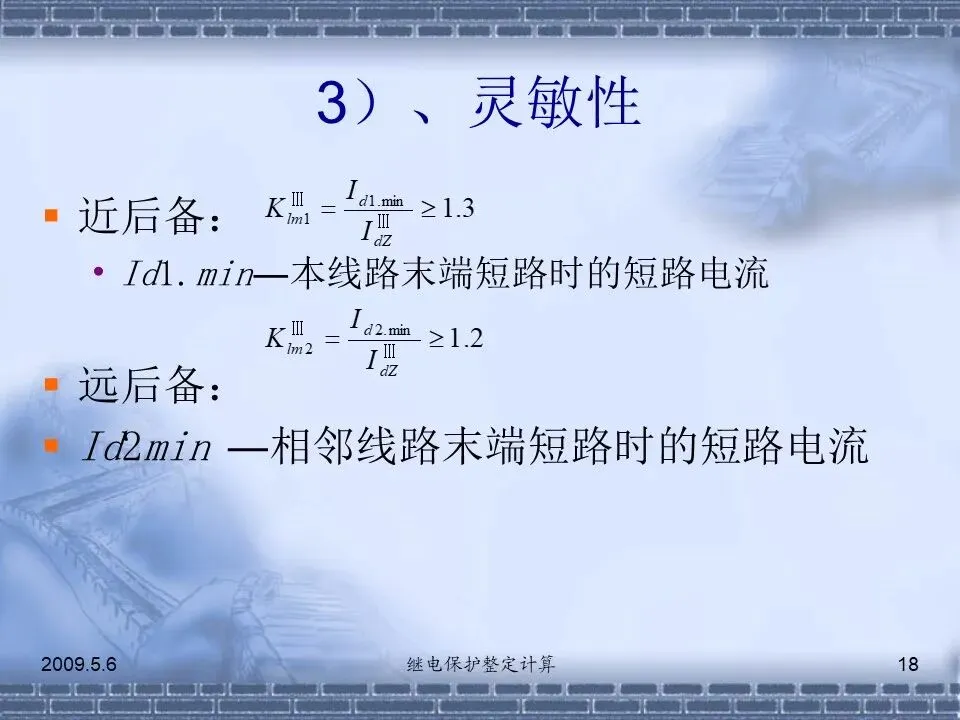

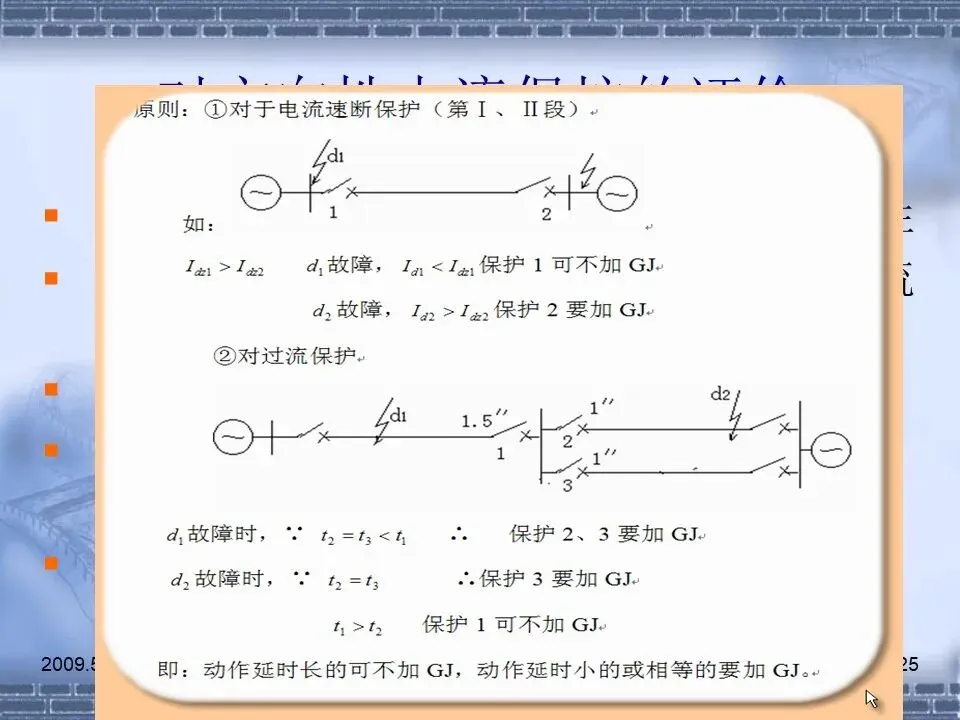

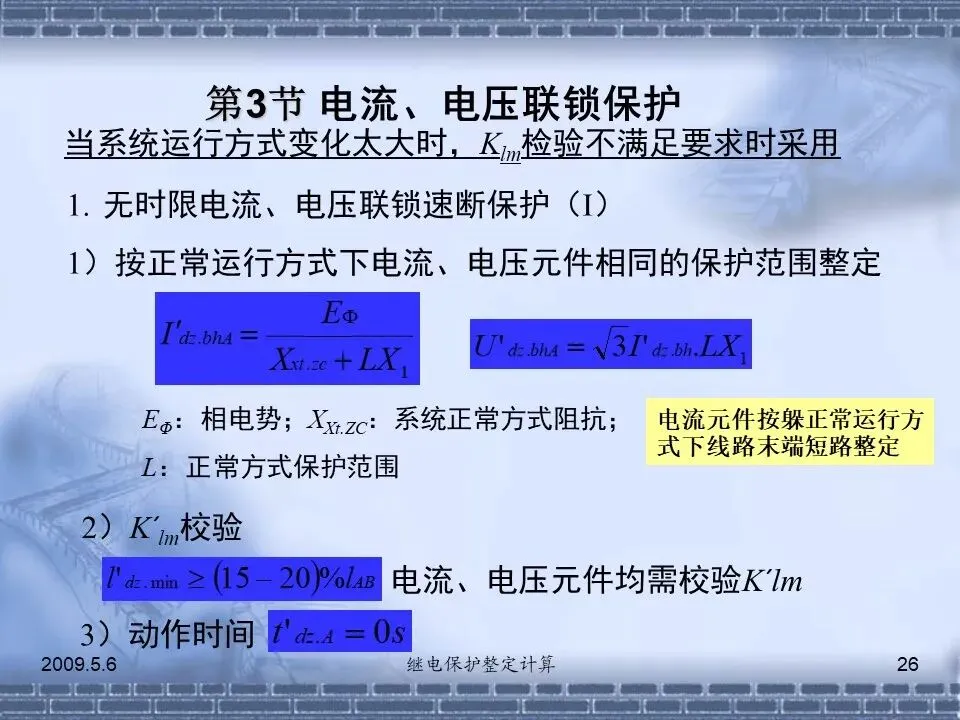

当系统运行方式变化比较大，或者保护线路长度比较短（短线路），可能无保护范围

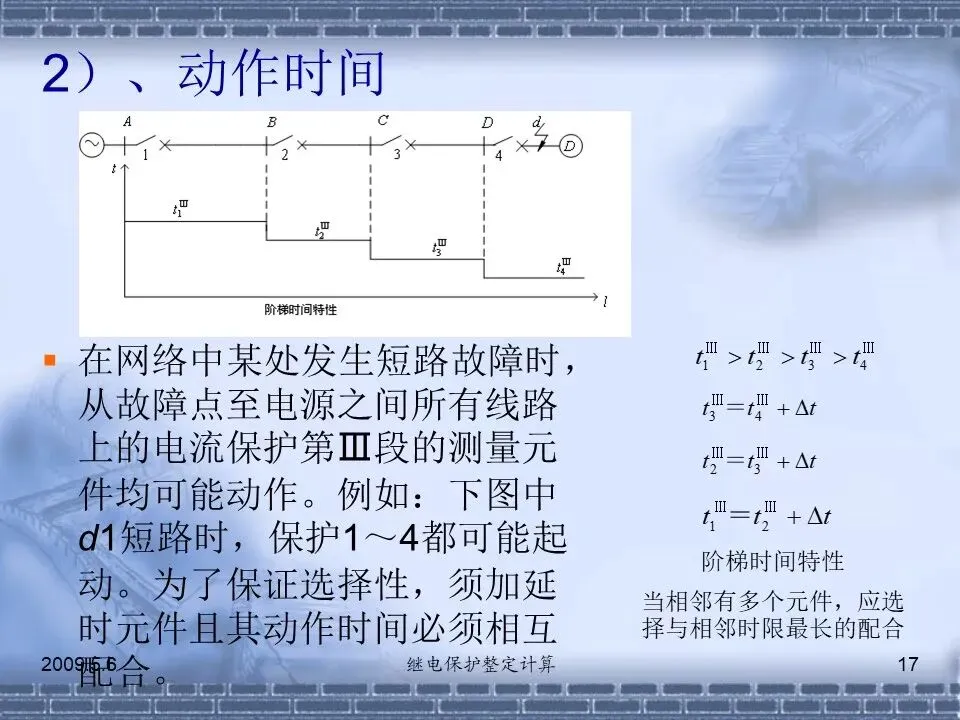

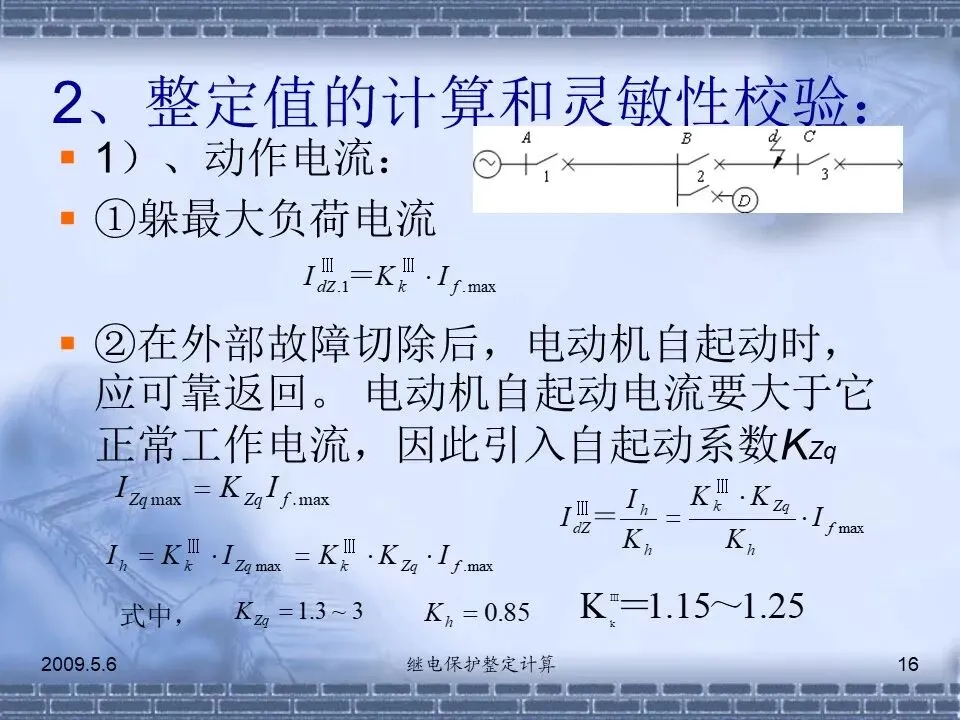

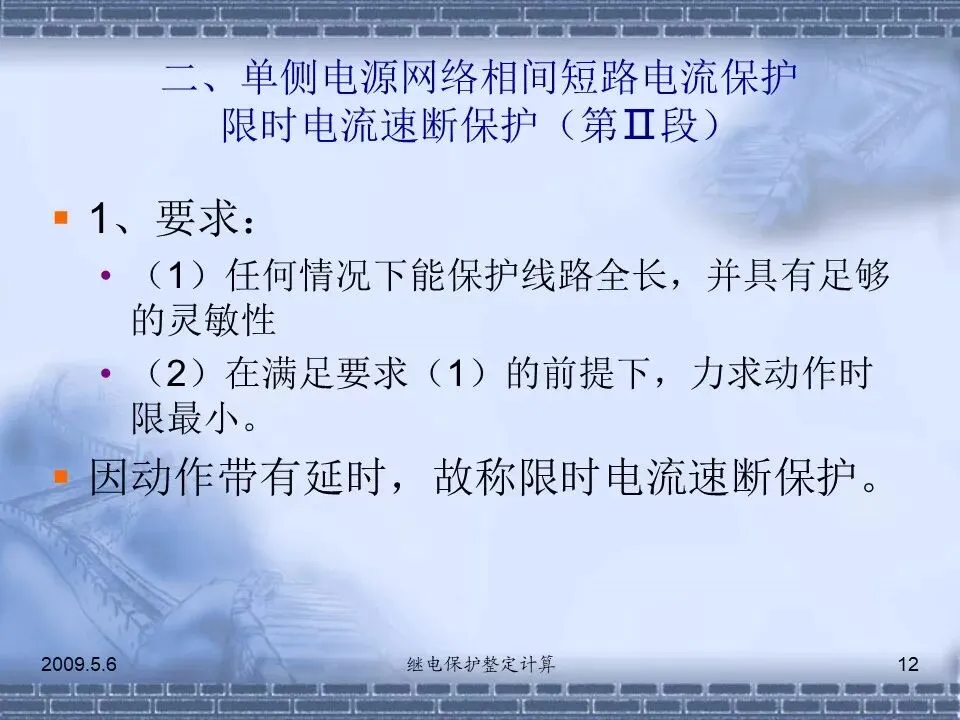

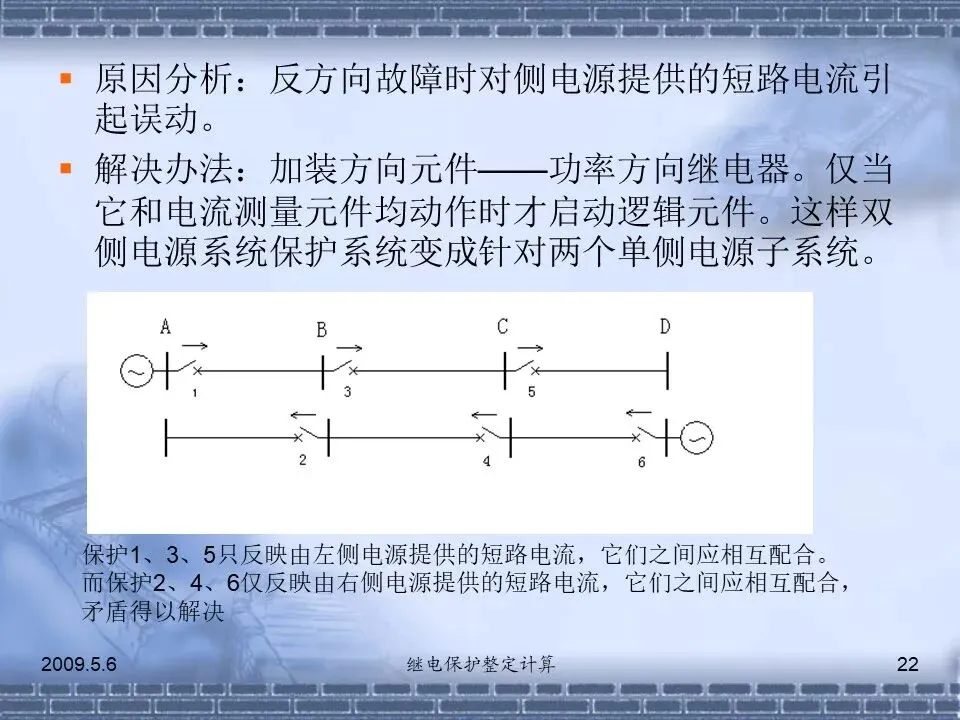

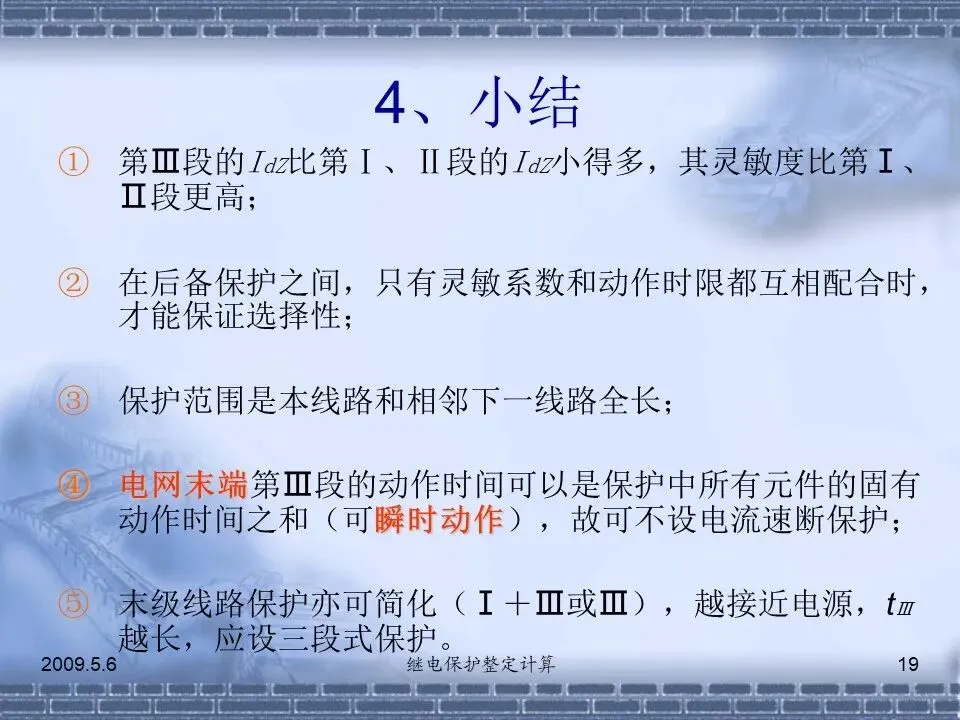

终端线路采用线路—变压器组的接线方式方式，按躲变压器低压侧线路出口处短路整定，可保护本线路全长，并能保护变压器的一部分。

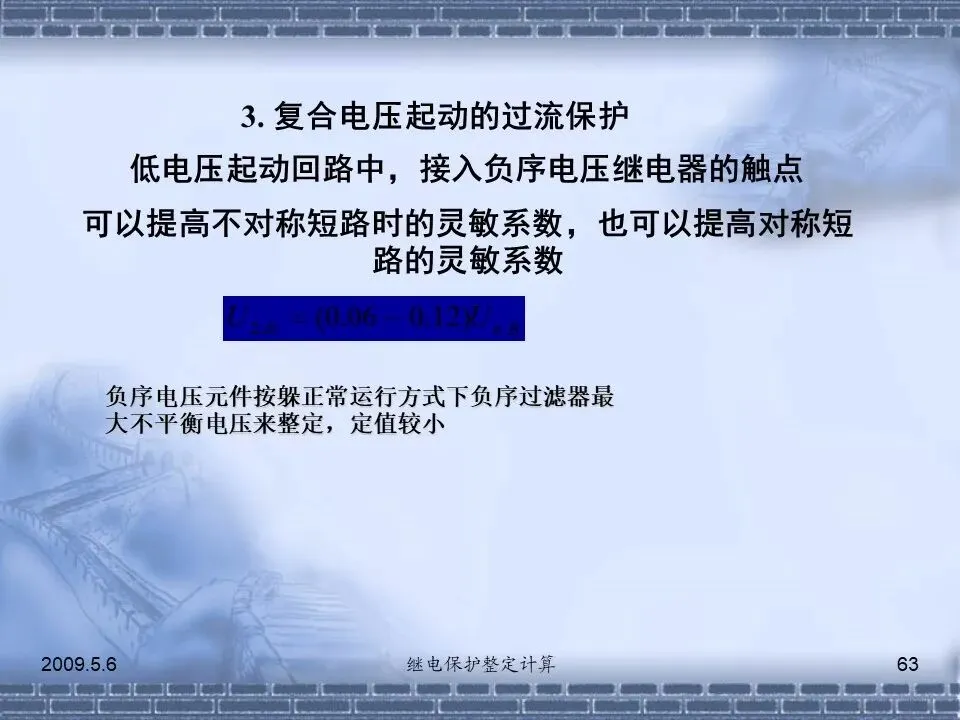

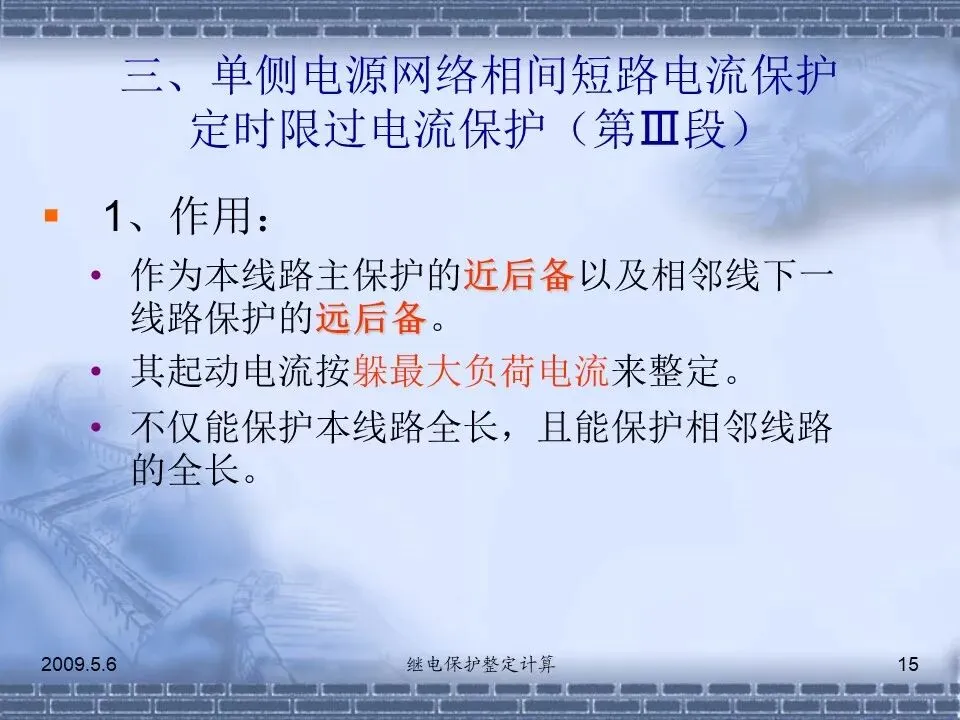

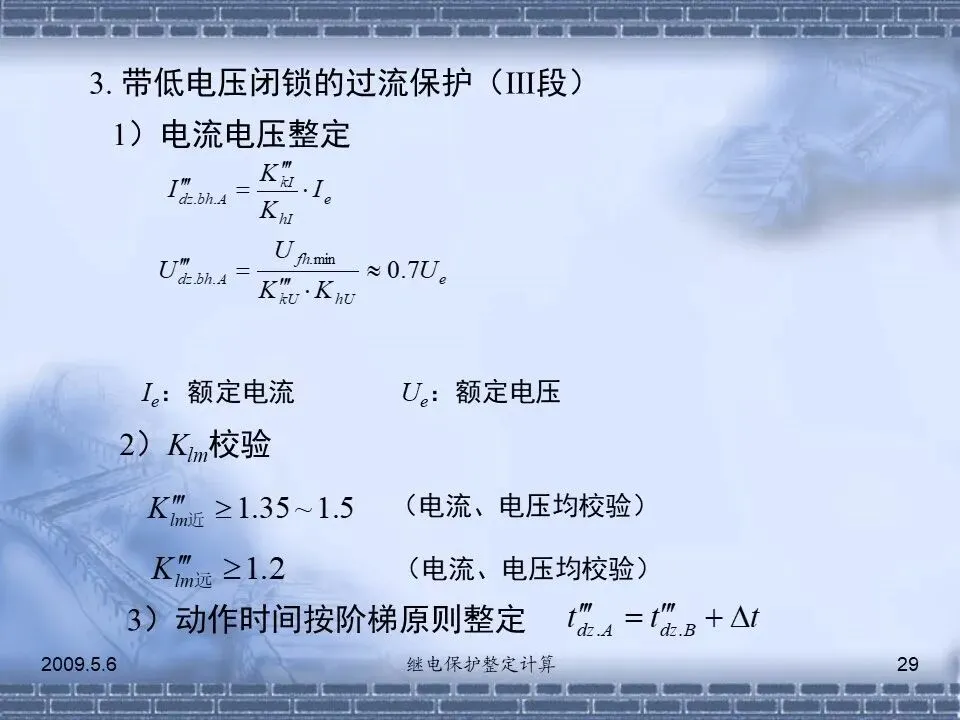

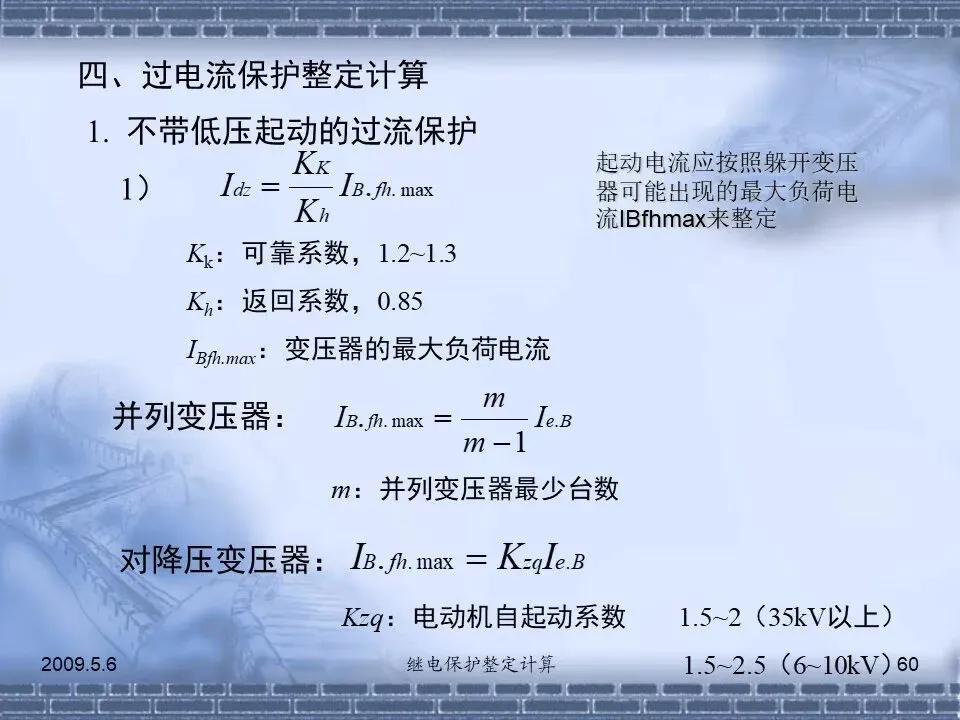

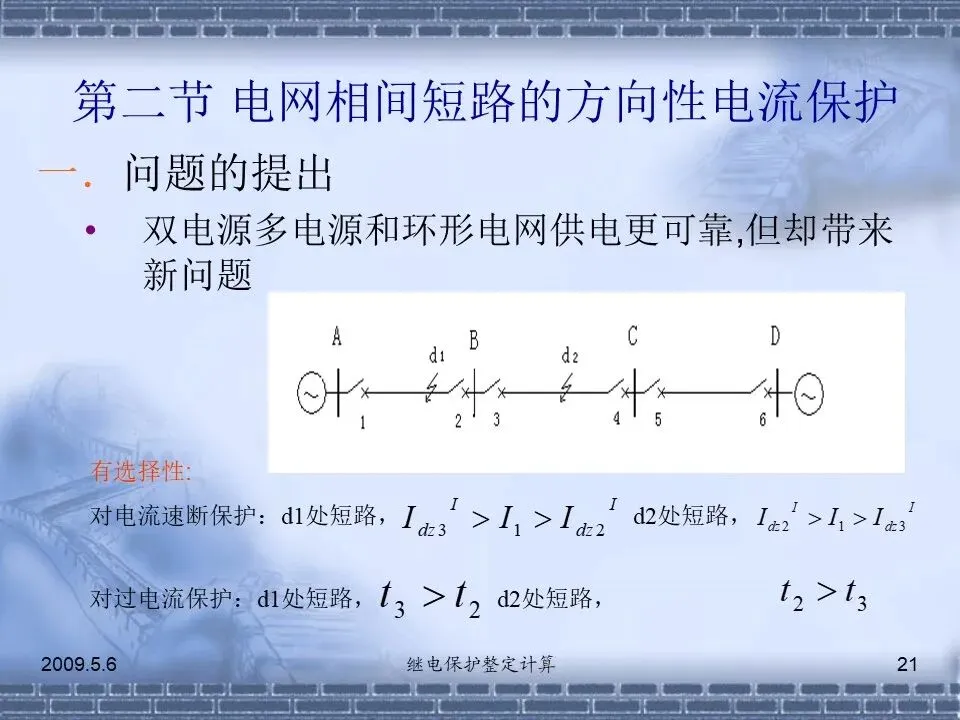

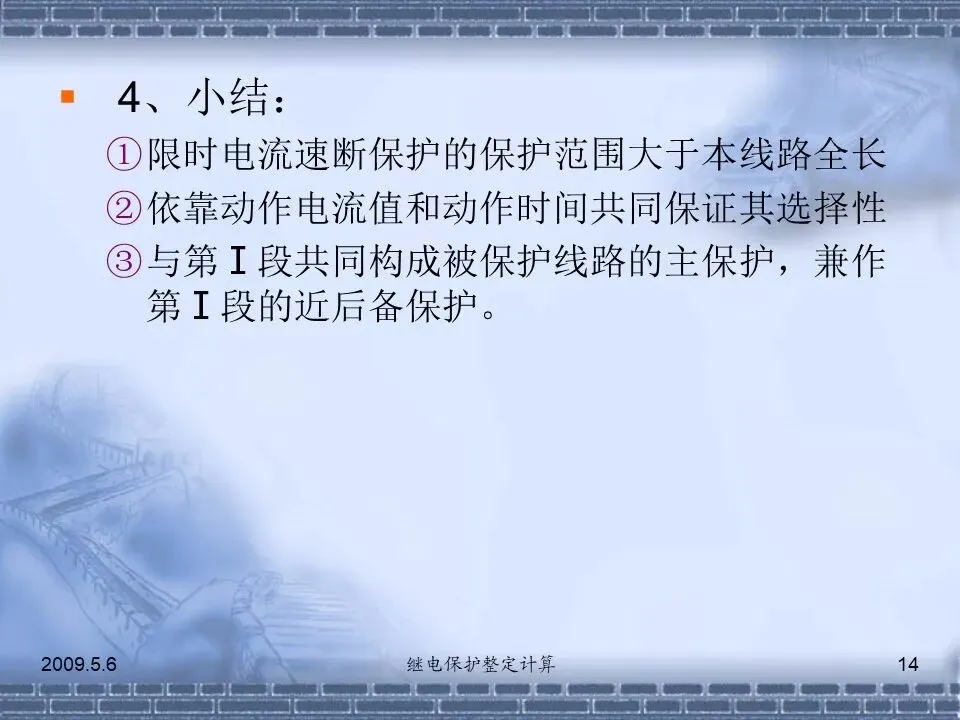

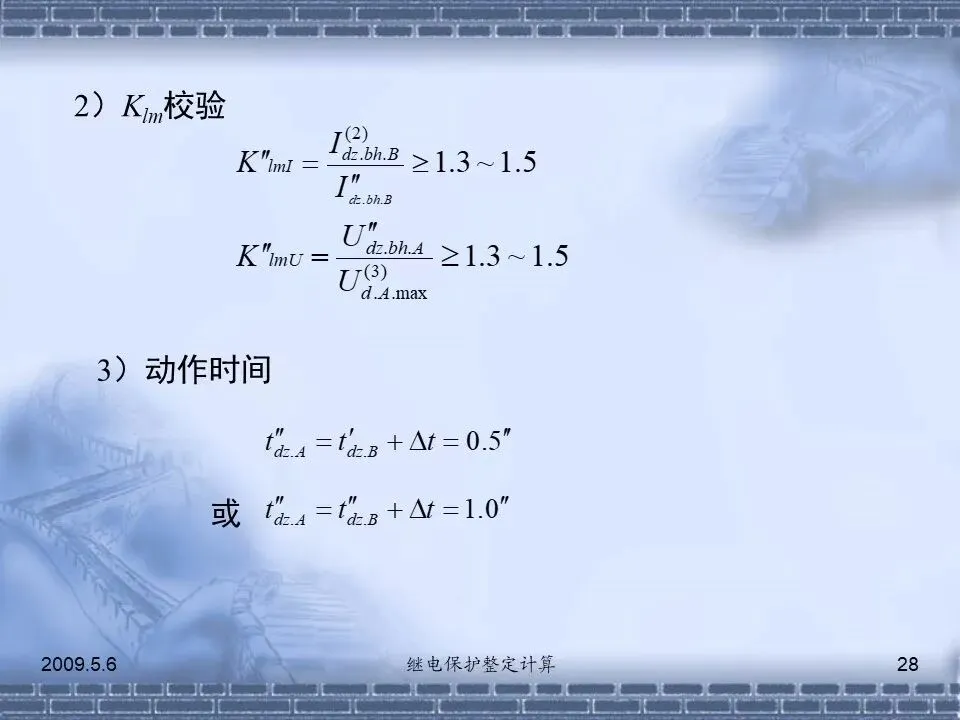

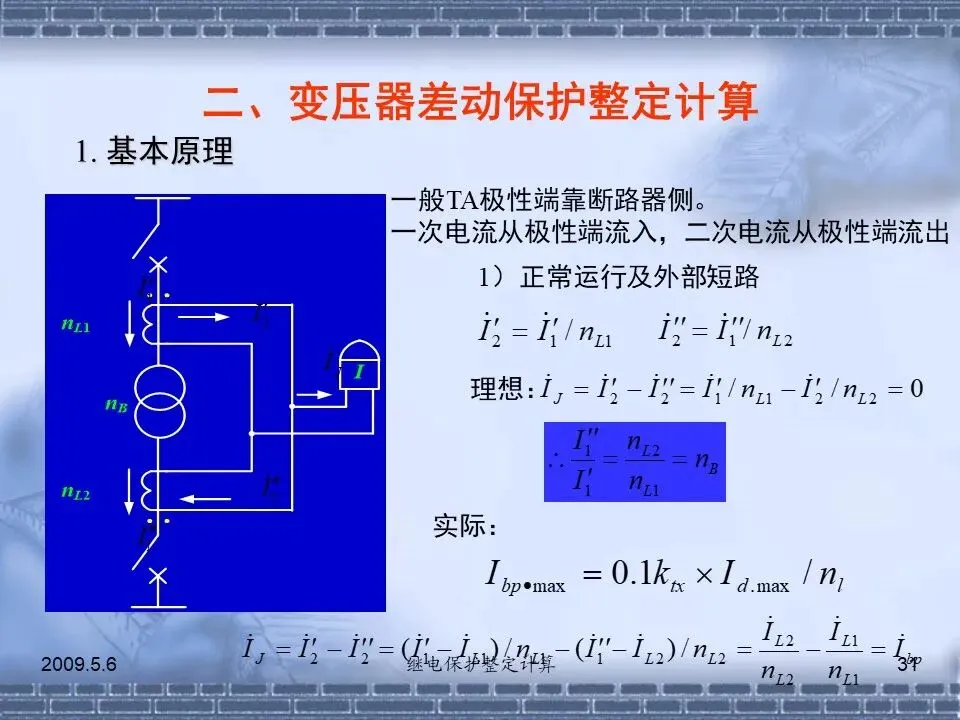

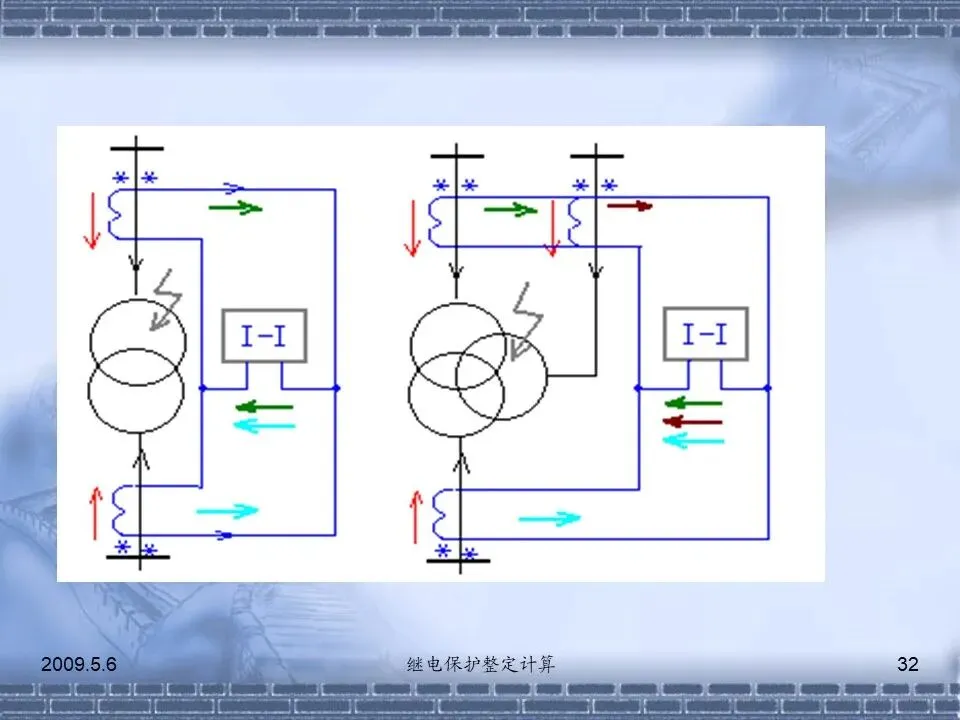

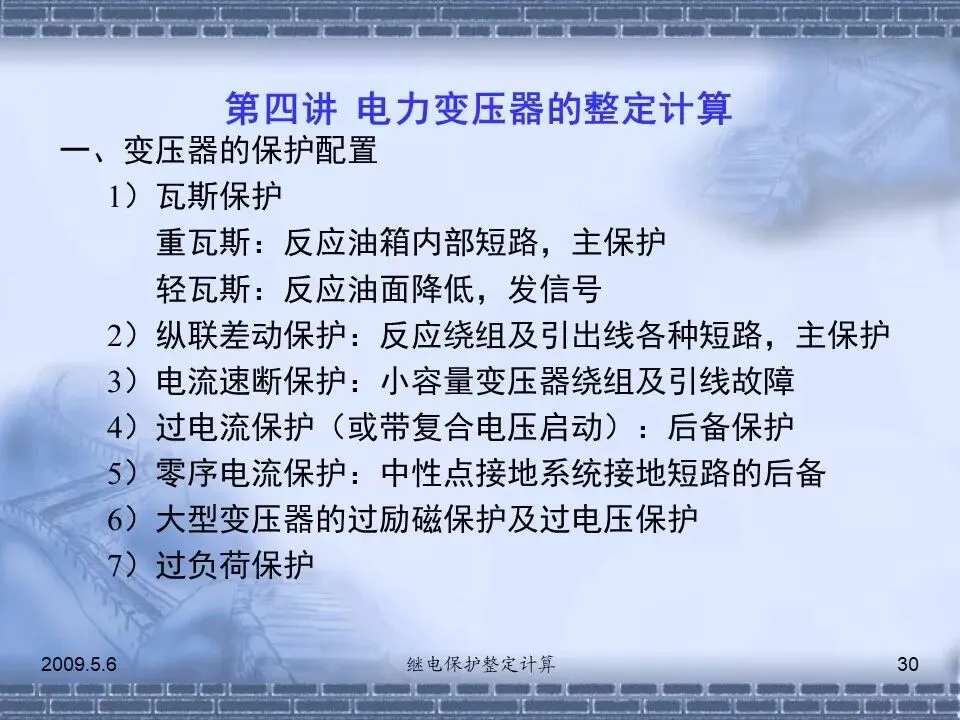

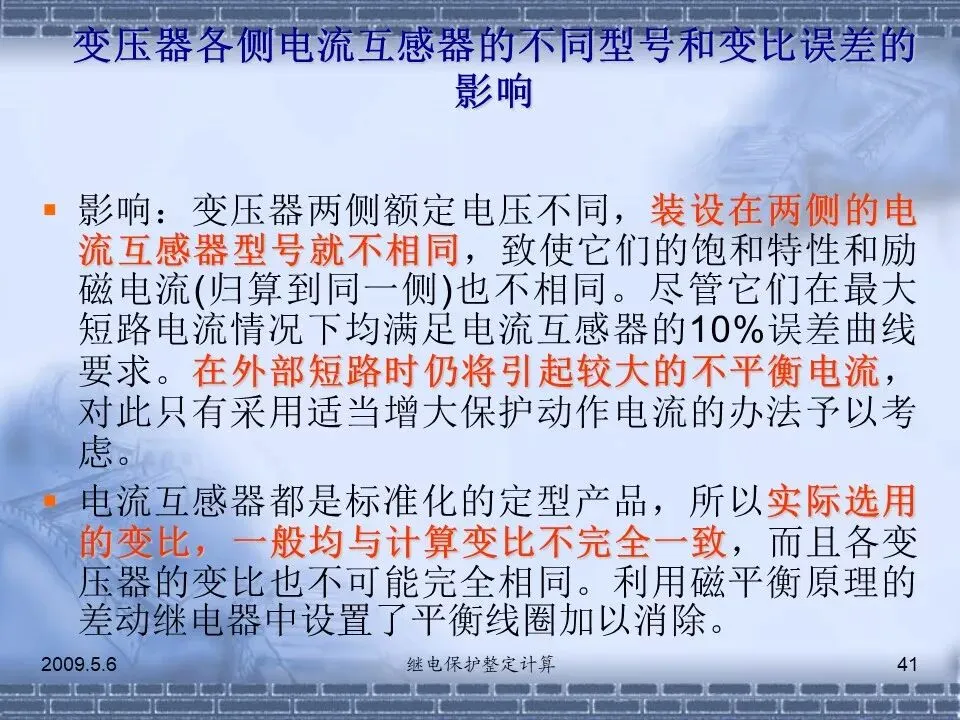

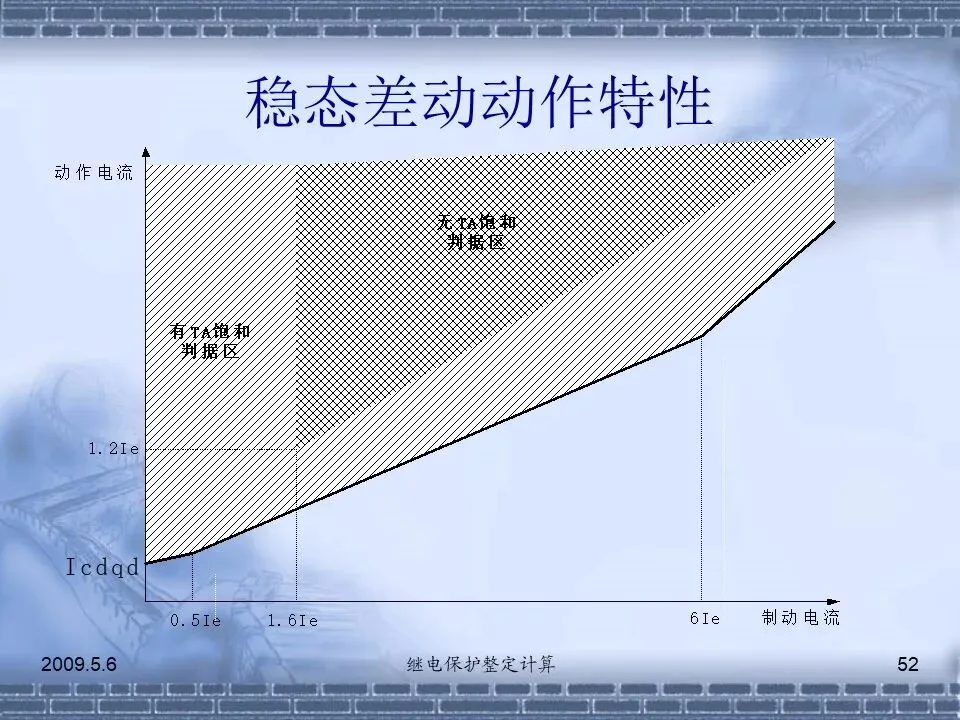

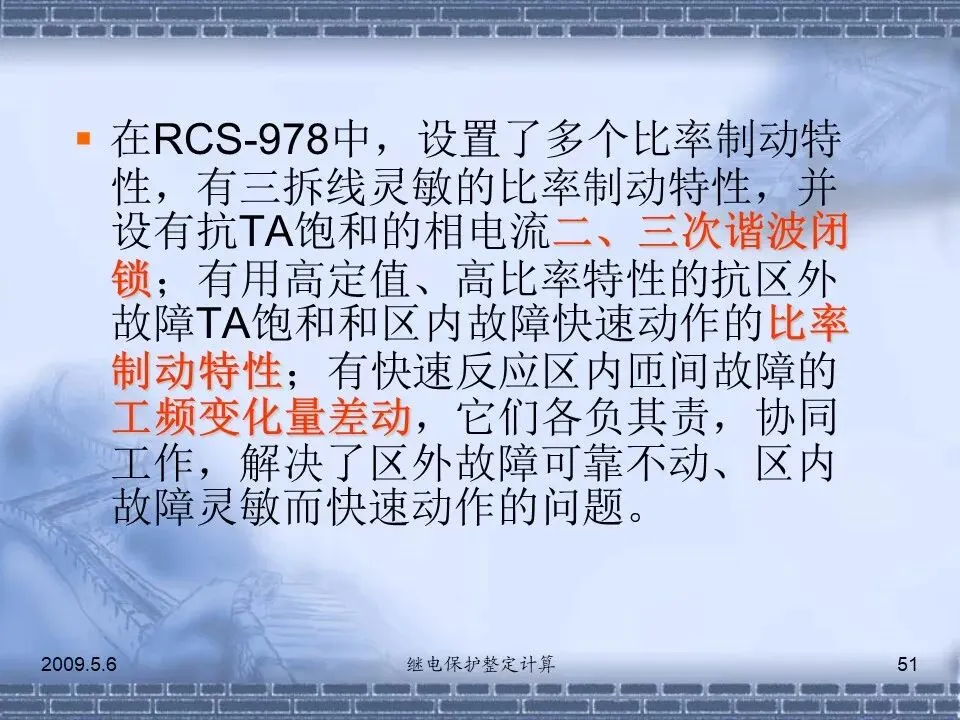

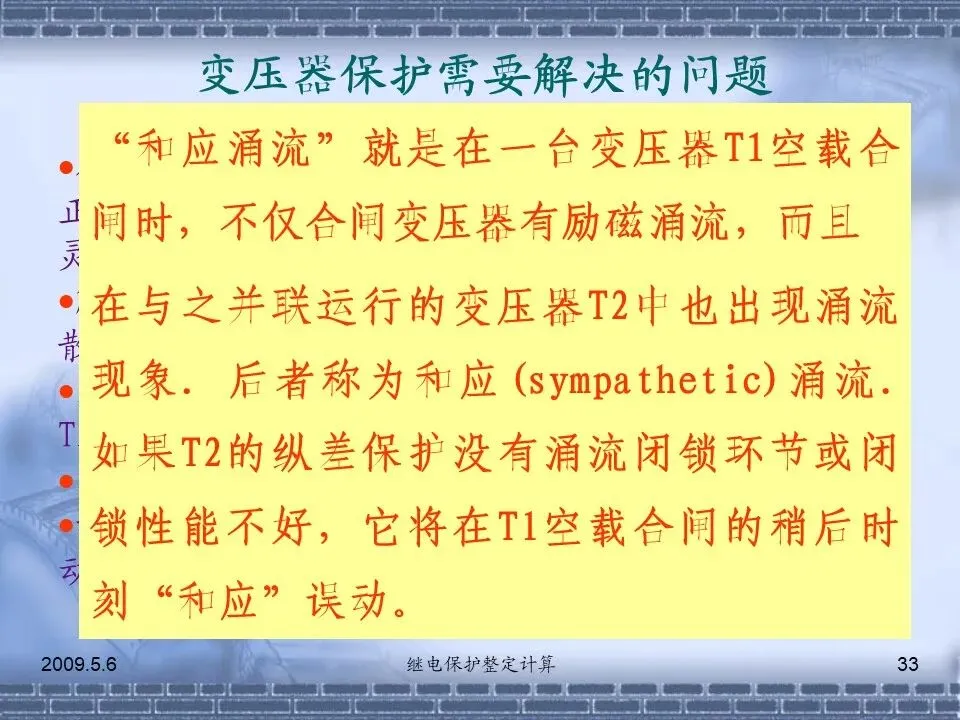

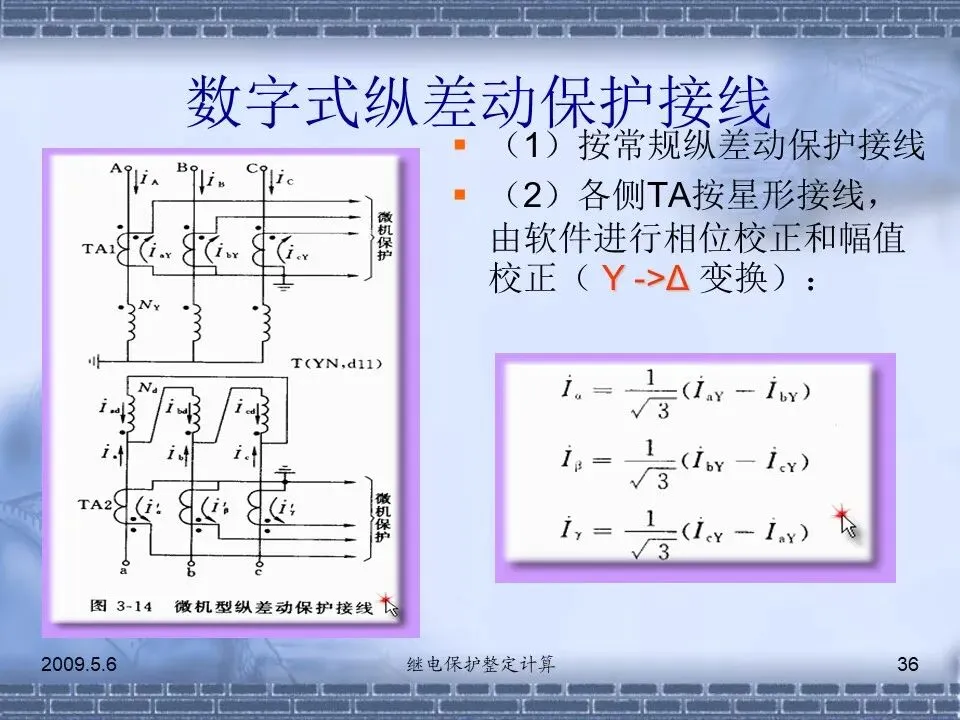

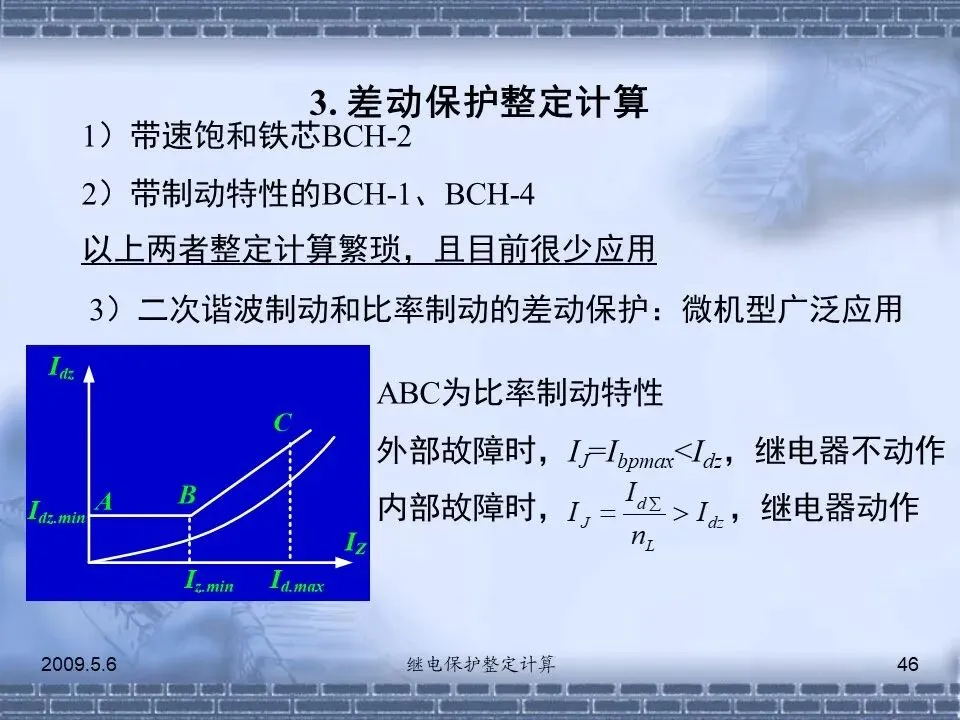

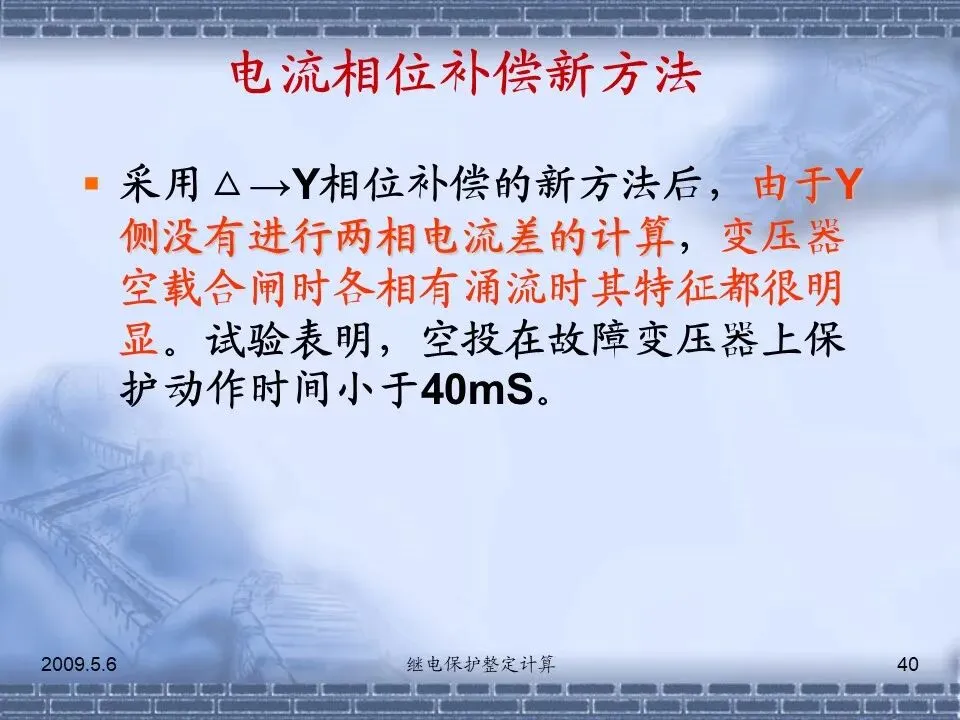

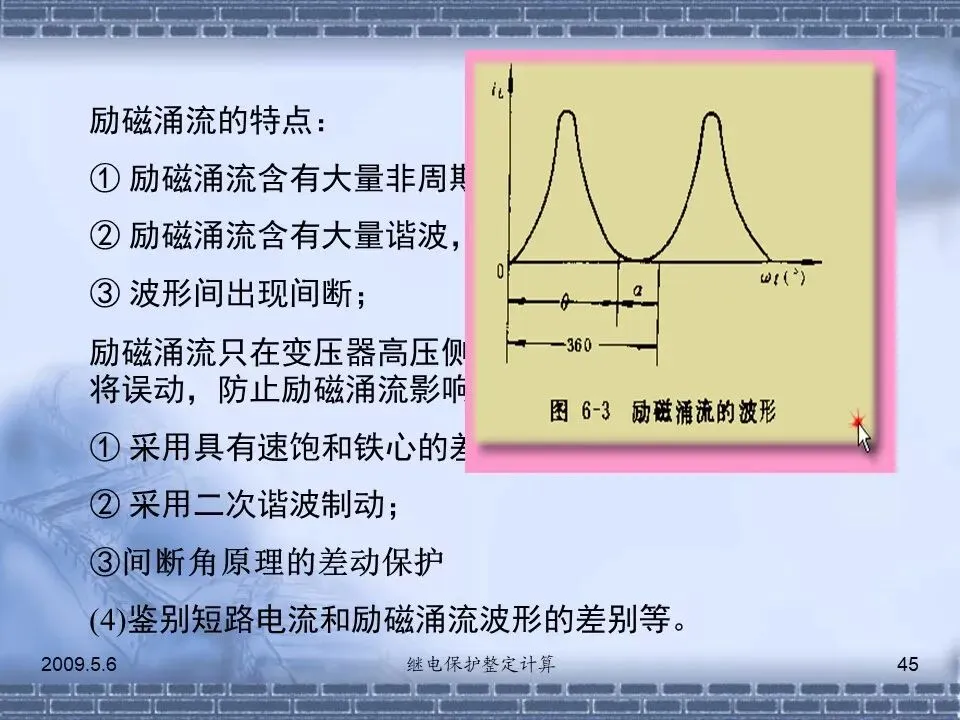

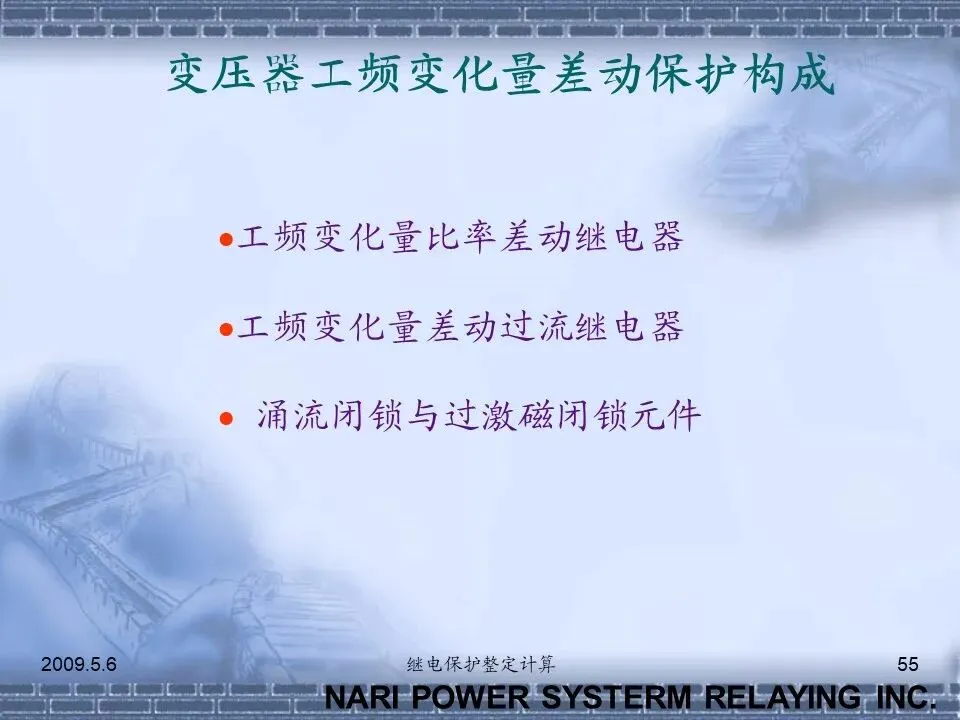

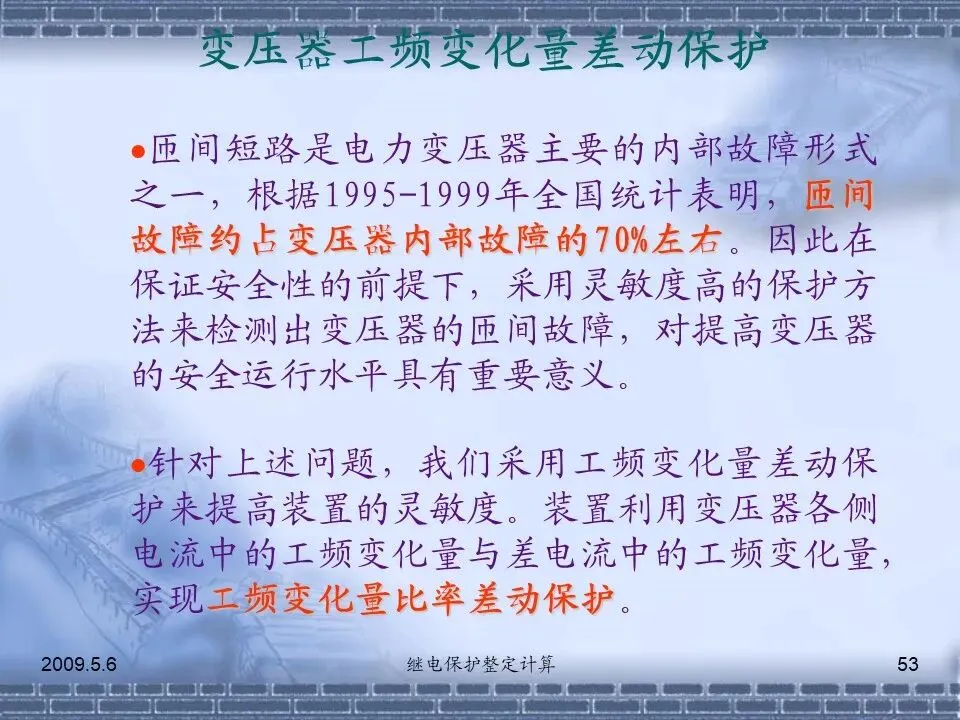

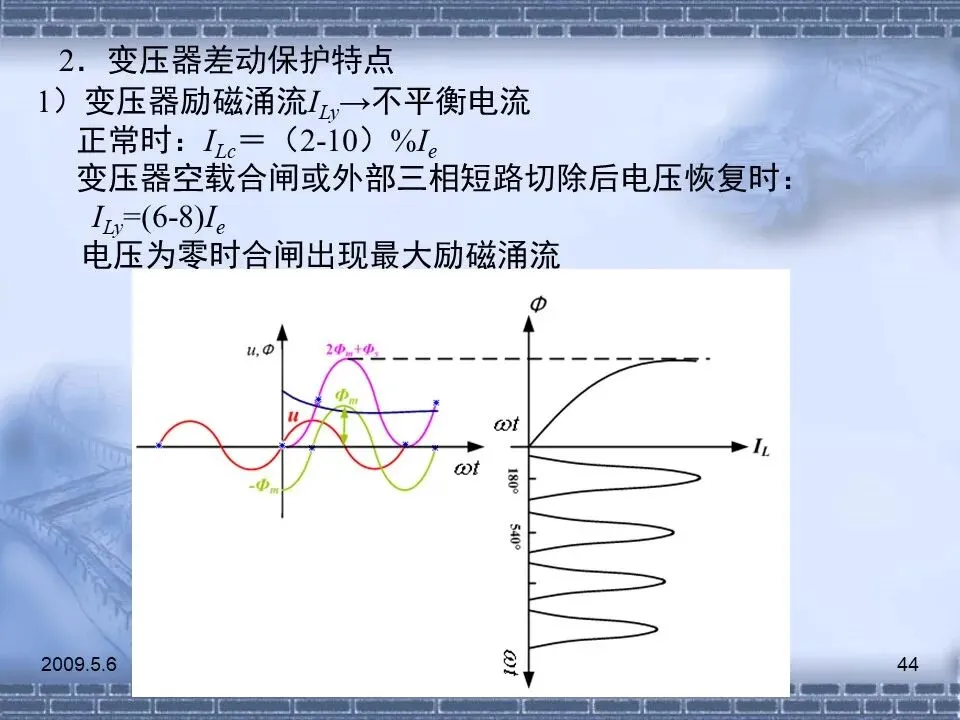

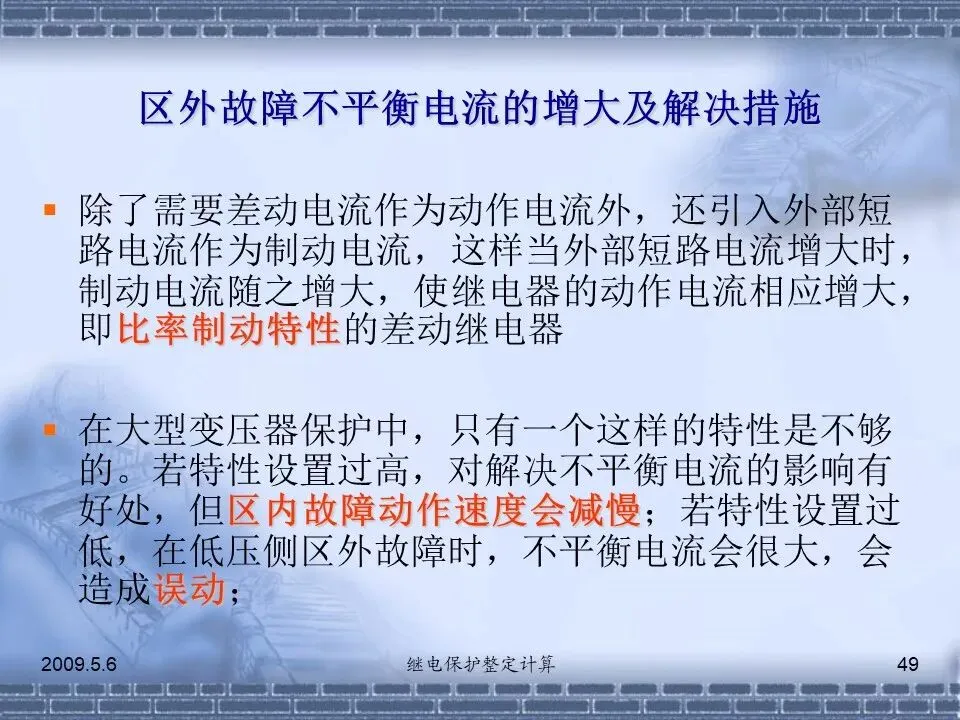

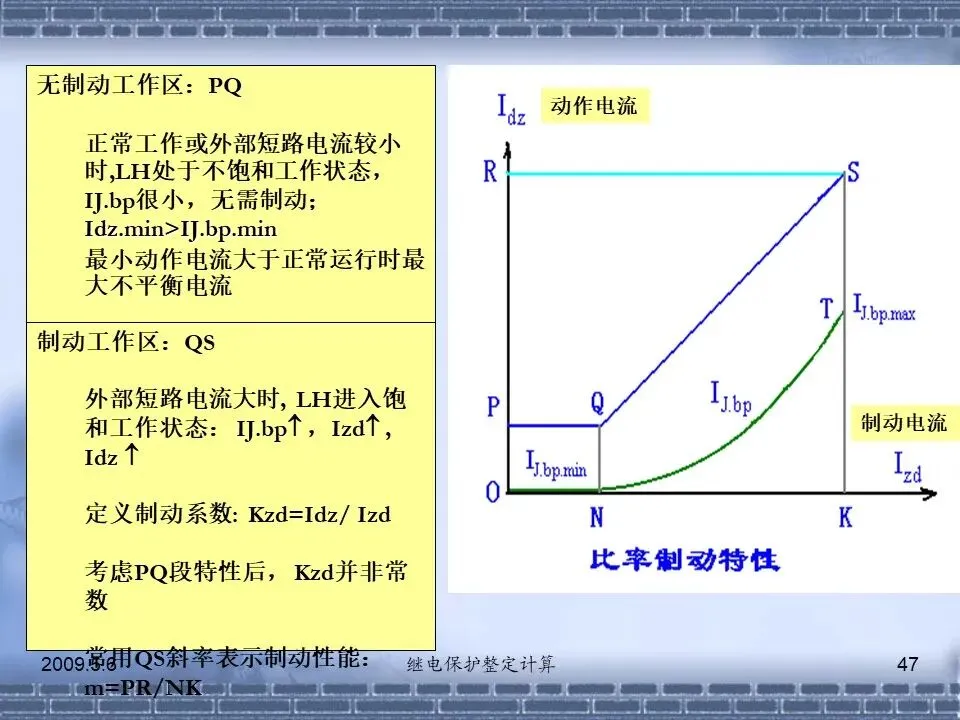

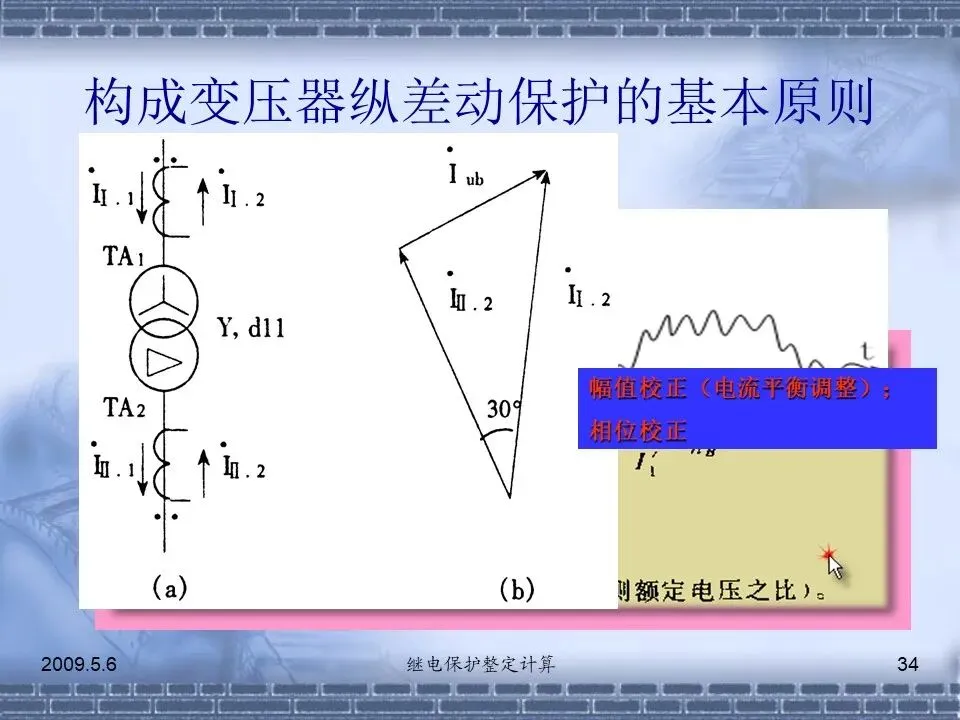

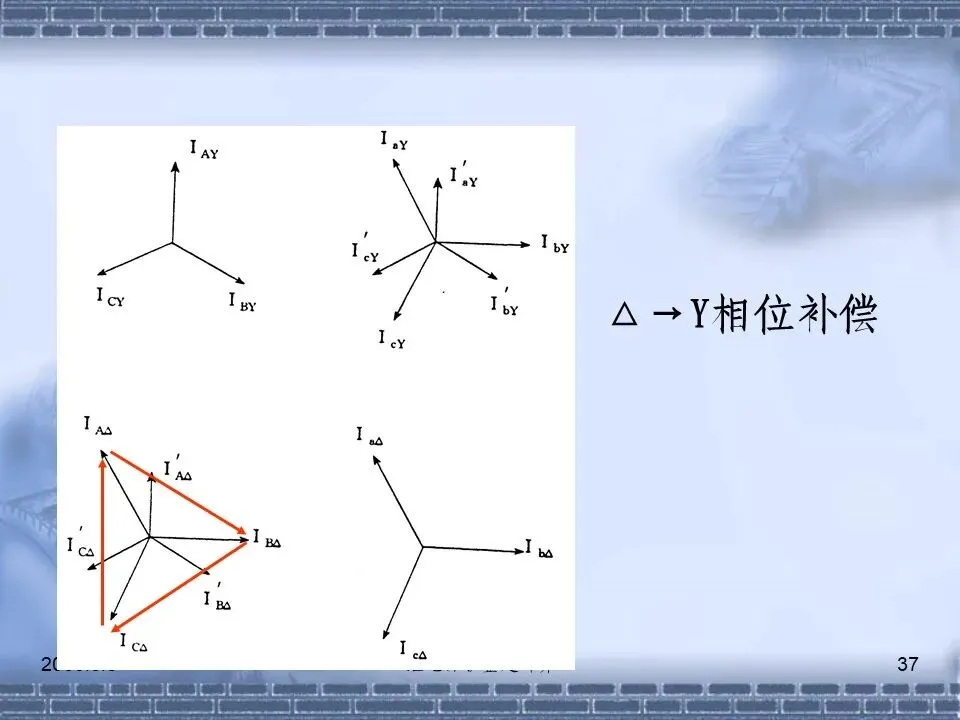

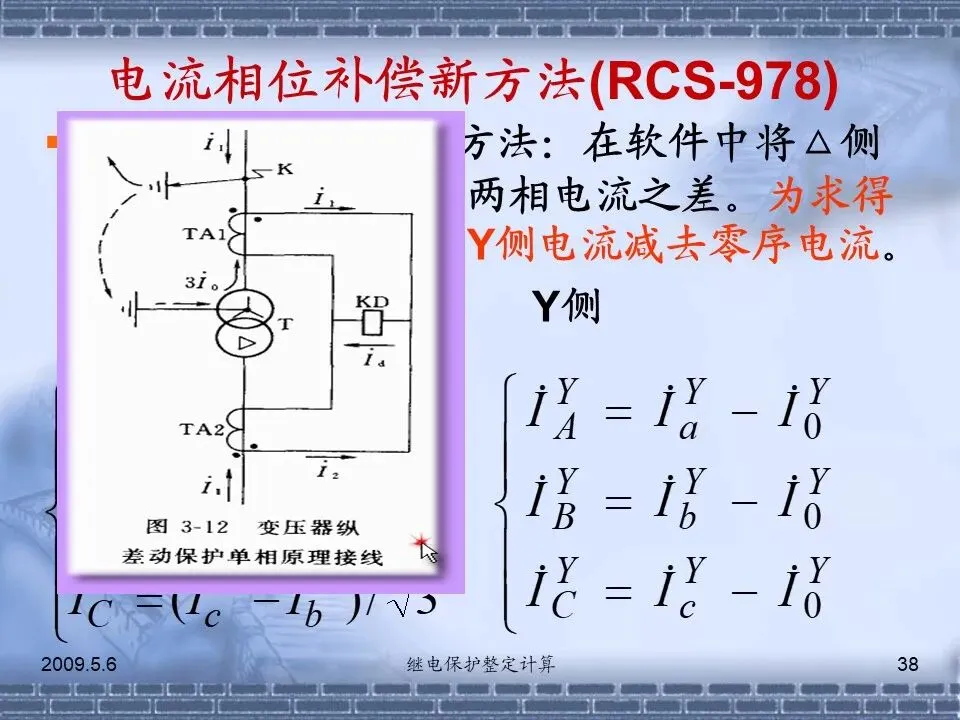

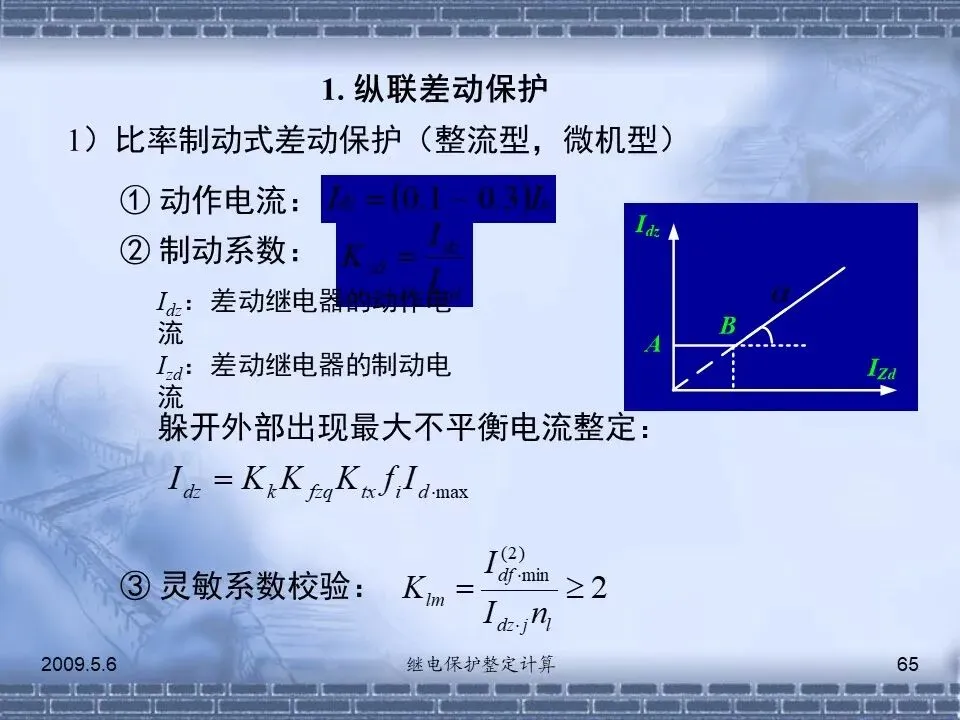

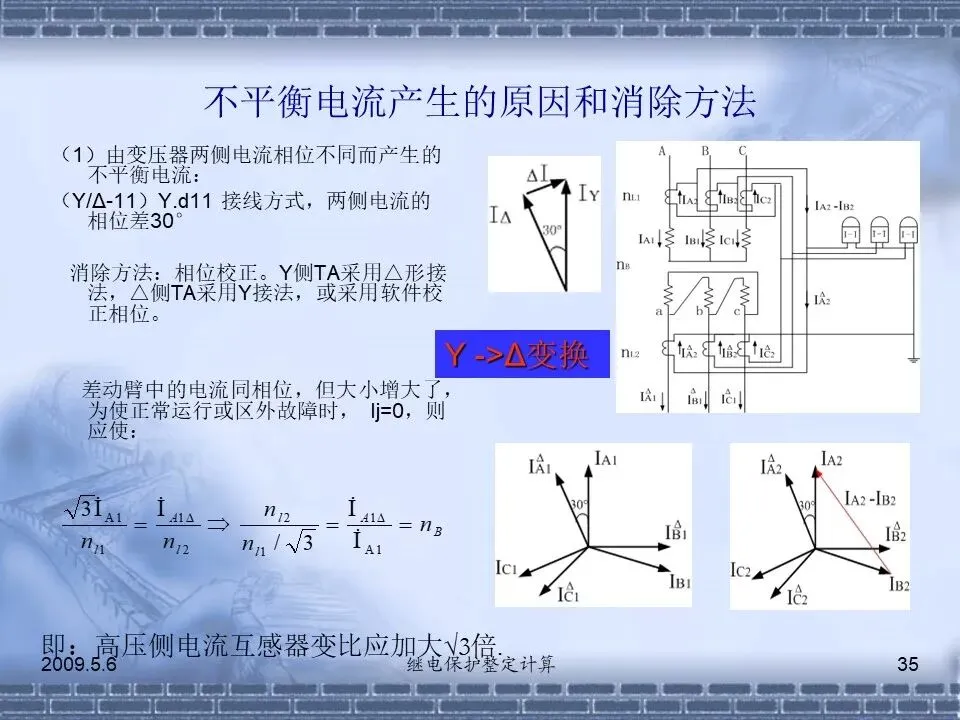

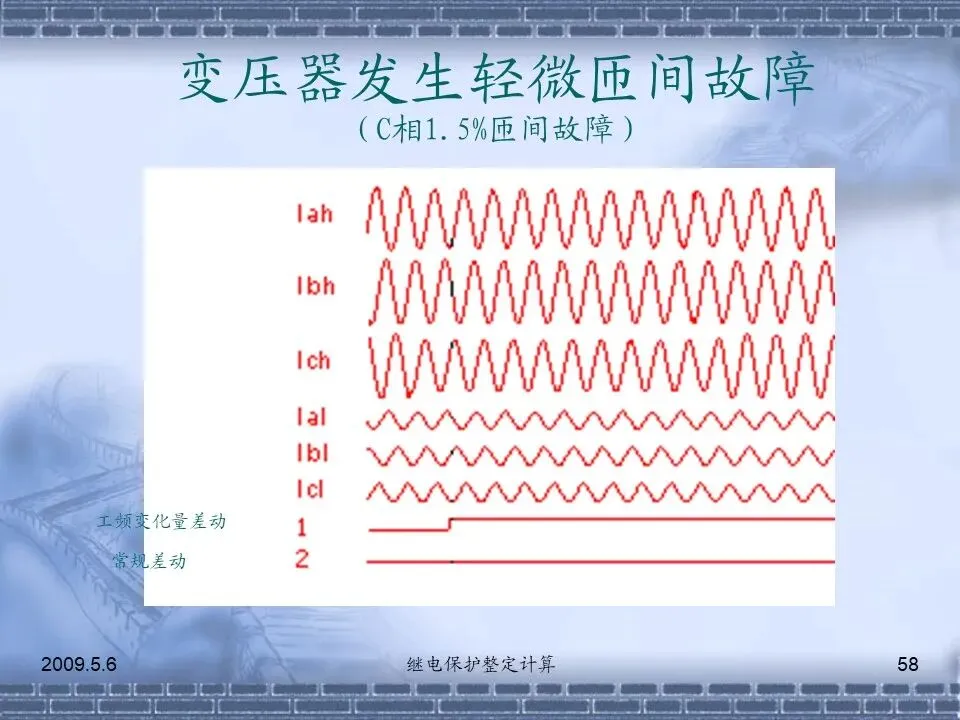

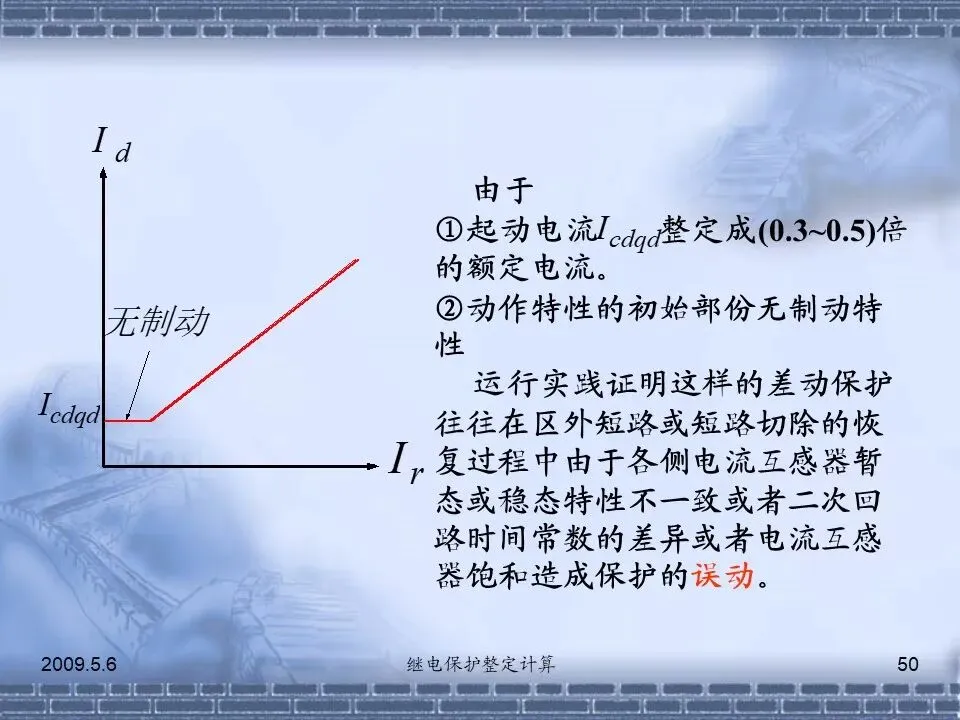

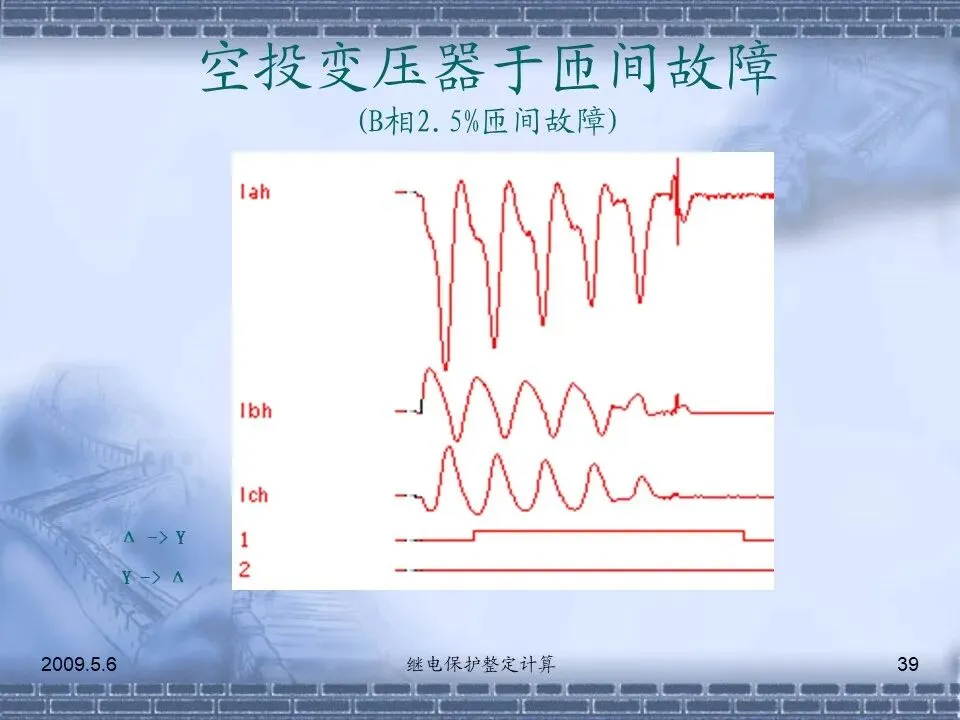

影响：变压器两侧额定电压不同，装设在两侧的电流互感器型号就不相同，致使它们的饱和特性和励磁电流(归算到同一侧)也不相同。尽管它们在最大短路电流情况下均满足电流互感器的10%误差曲线要求。在外部短路时仍将引起较大的不平衡电流，对此只有采用适当增大保护动作电流的办法予以考虑。

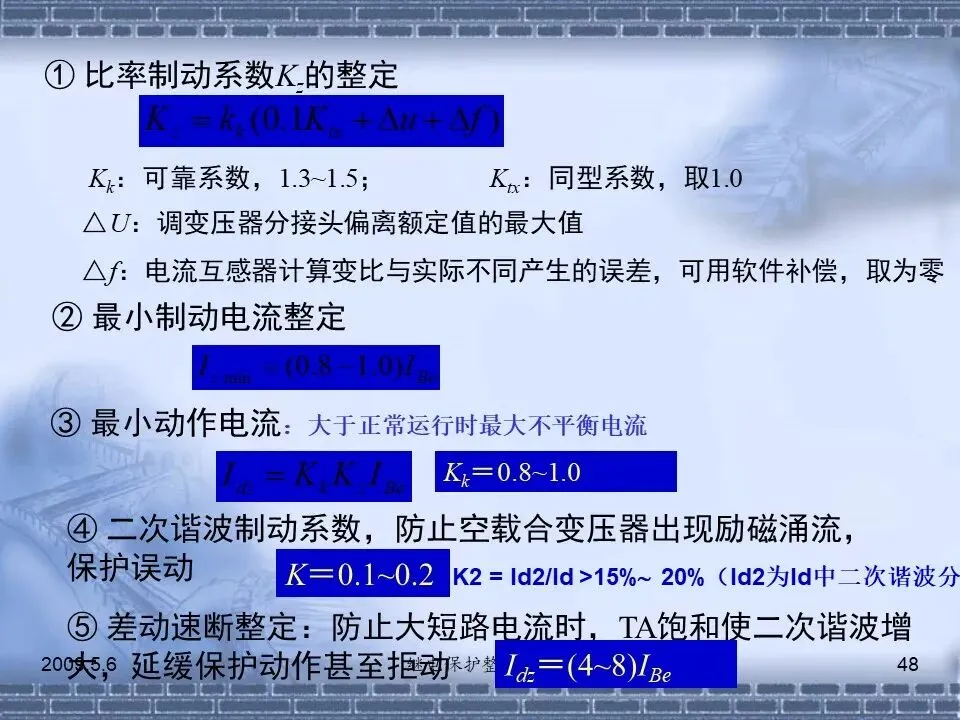

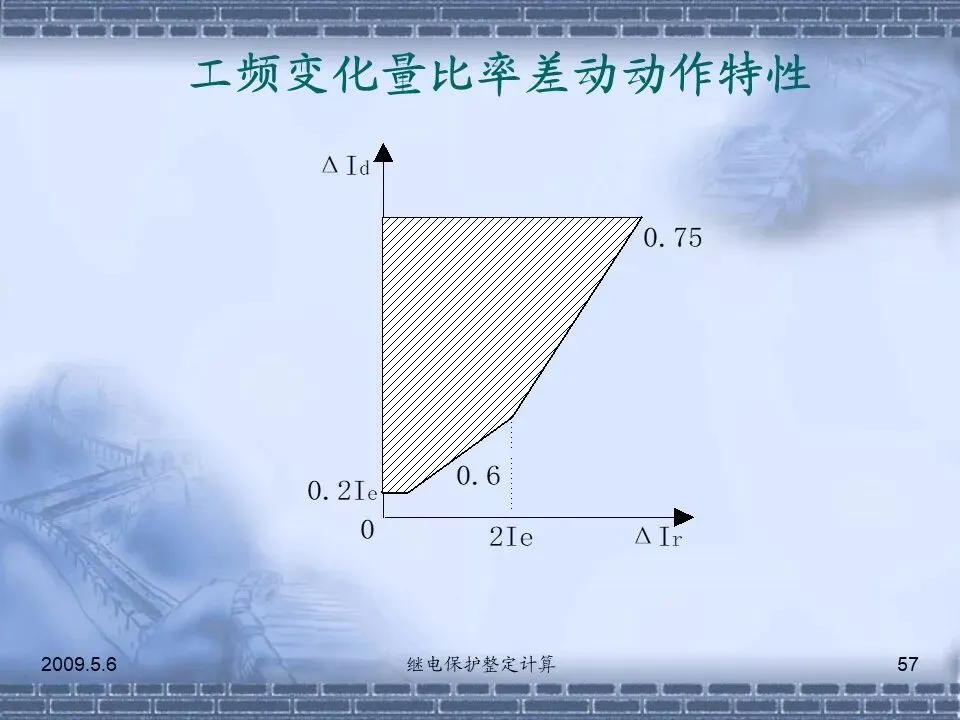

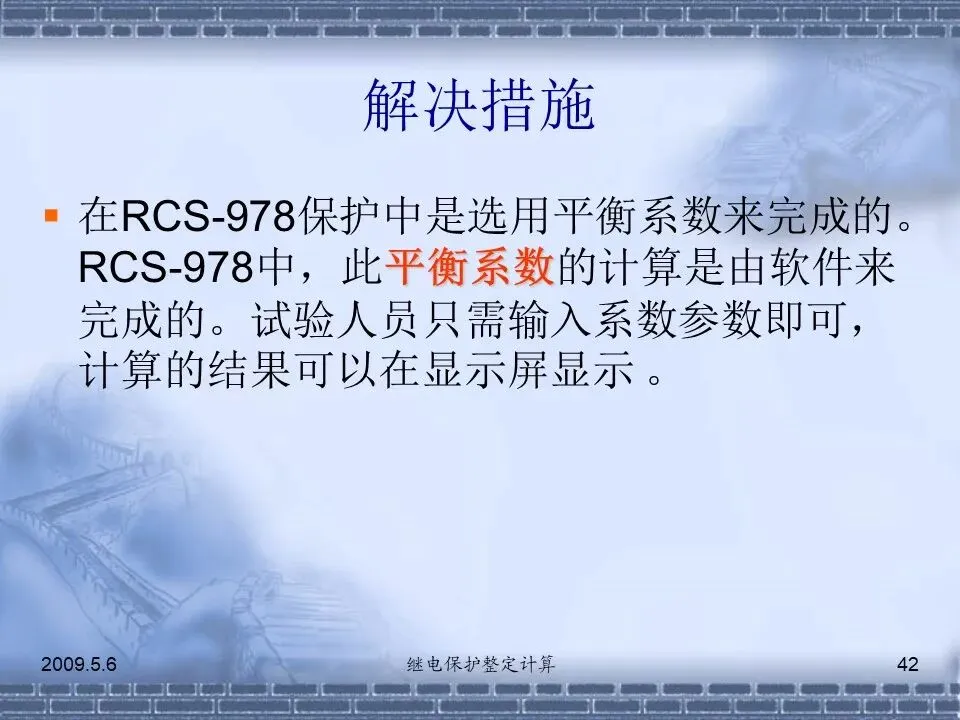

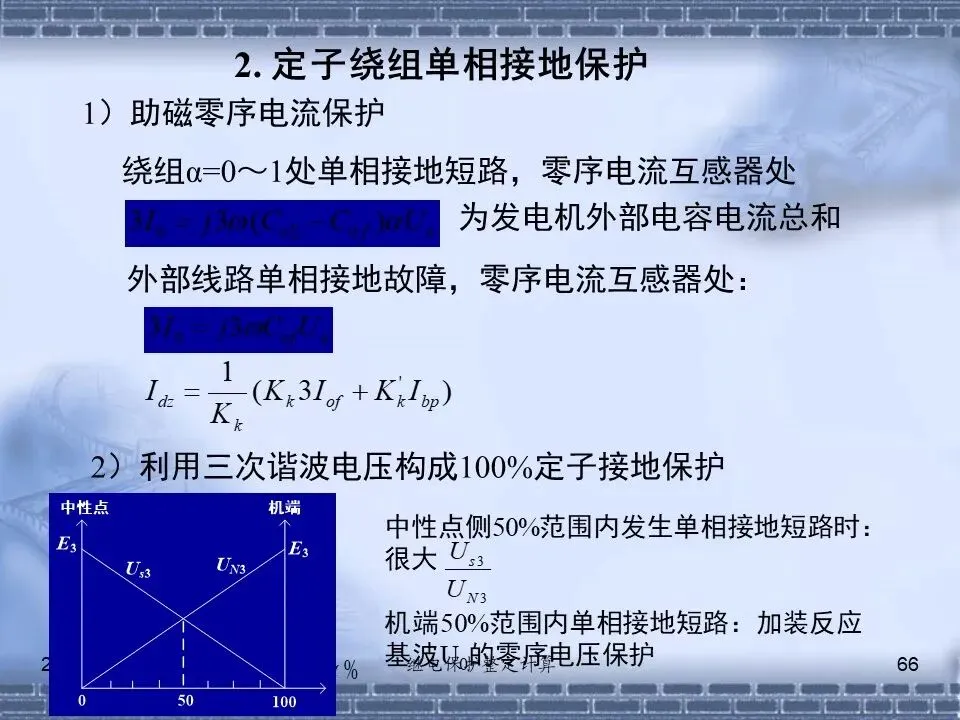

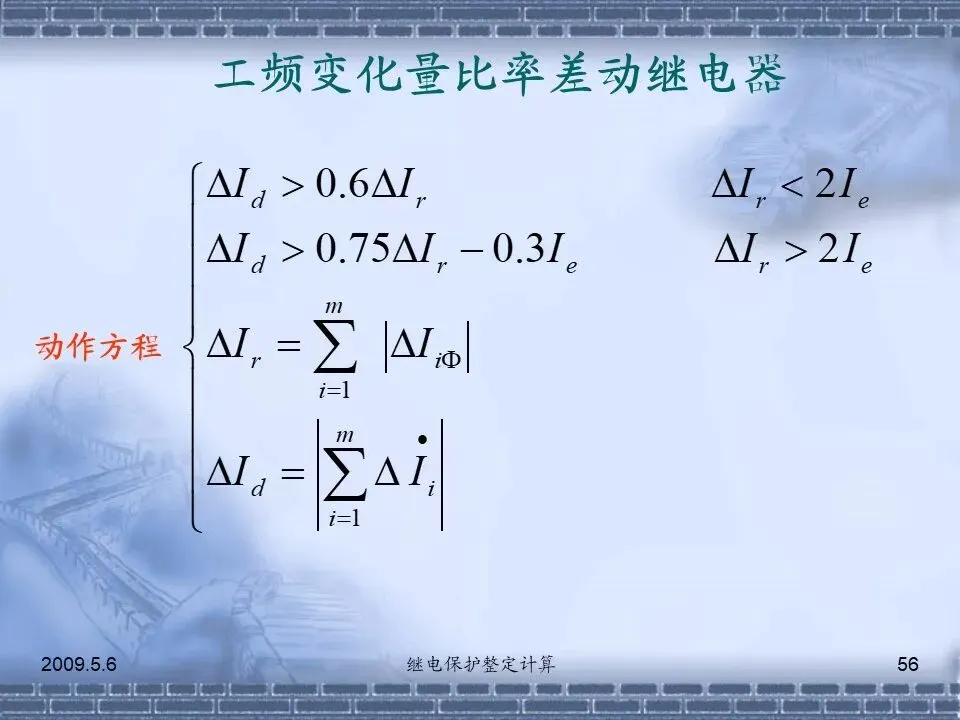

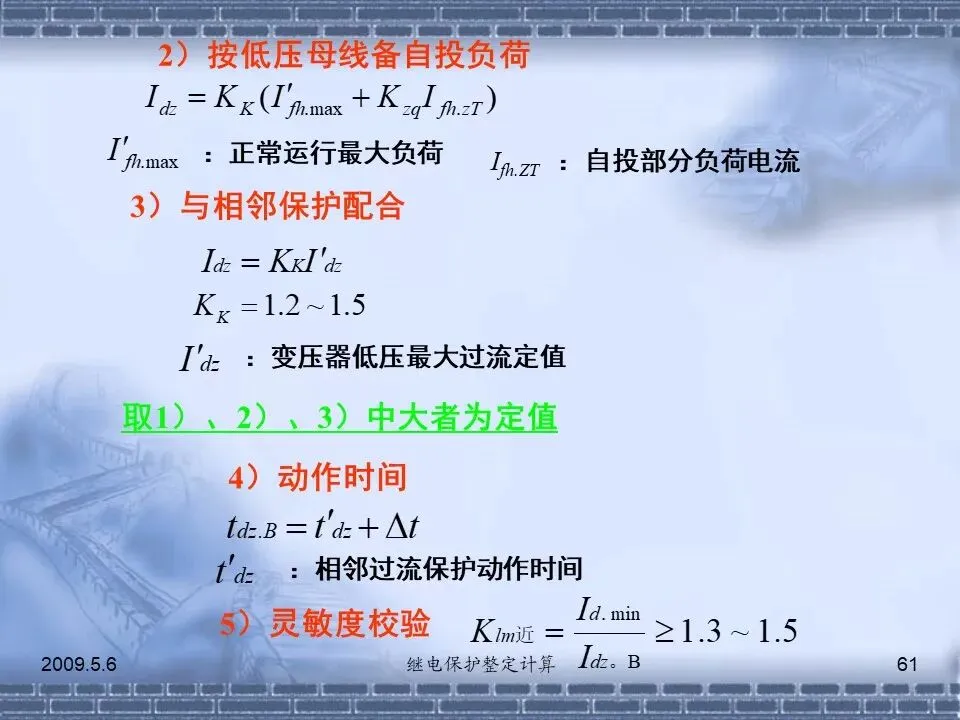

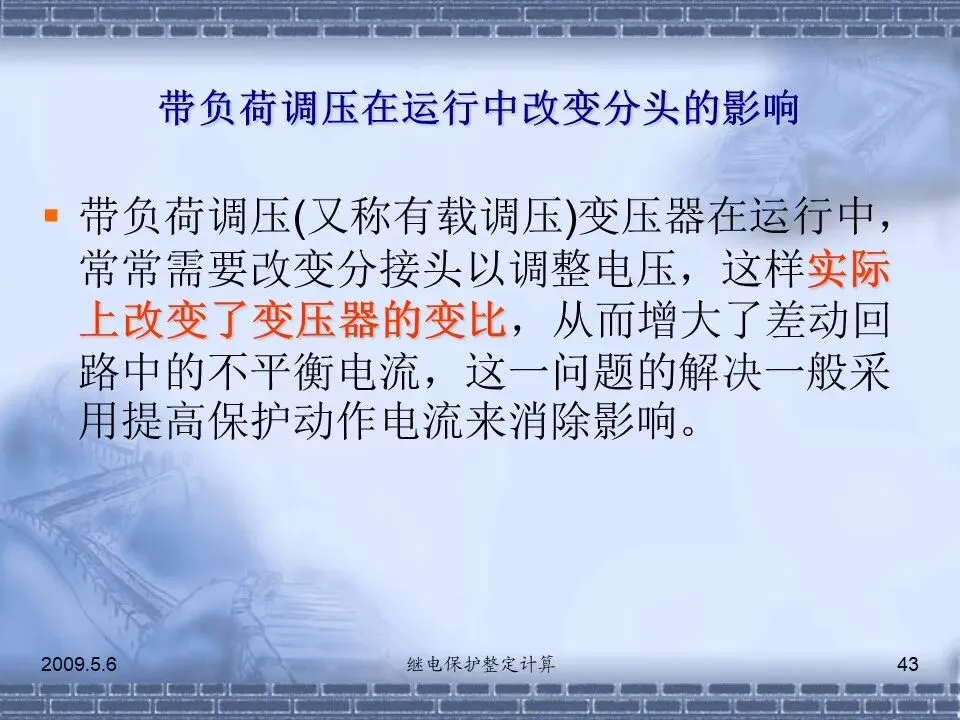

电流互感器都是标准化的定型产品，所以实际选用的变比，一般均与计算变比不完全一致，而且各变压器的变比也不可能完全相同。利用磁平衡原理的差动继电器中设置了平衡线圈加以消除。
