Catia中使用EXCEL+宏命令实现AU螺旋桨截面曲线、曲面自动创建各位 Creo 资深用户，大家好久不见！因近期本职工作任务繁重，无暇及时更新公众号内容，在此向各位同仁致歉，敬请谅解。
在螺旋桨三维建模中，AU 型切面的多截面曲线创建多使用传统手动逐点建模方式，存在操作繁琐、数据易出错、重复性工作量大的痛点。 本次将介绍如何借助 CATIA 自带的宏命令工具，结合 AU 型切面尺寸数据，实现螺旋桨截面曲线的自动化批量创建。通过标准化脚本驱动建模流程，既能大幅提升设计效率，也能保证各截面翼型的精度一致性。

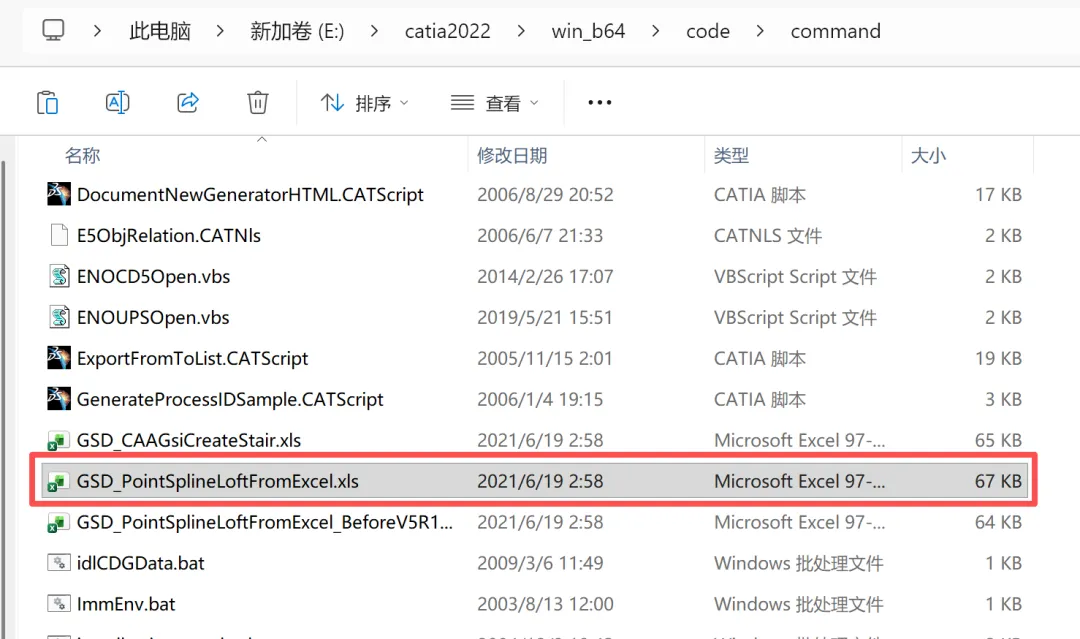

一、编辑宏文件 请参照下图，在 CATIA 安装目录内的对应固定路径中，定位名为GSD_PointSplineLoftFromExcel.xls的文件。

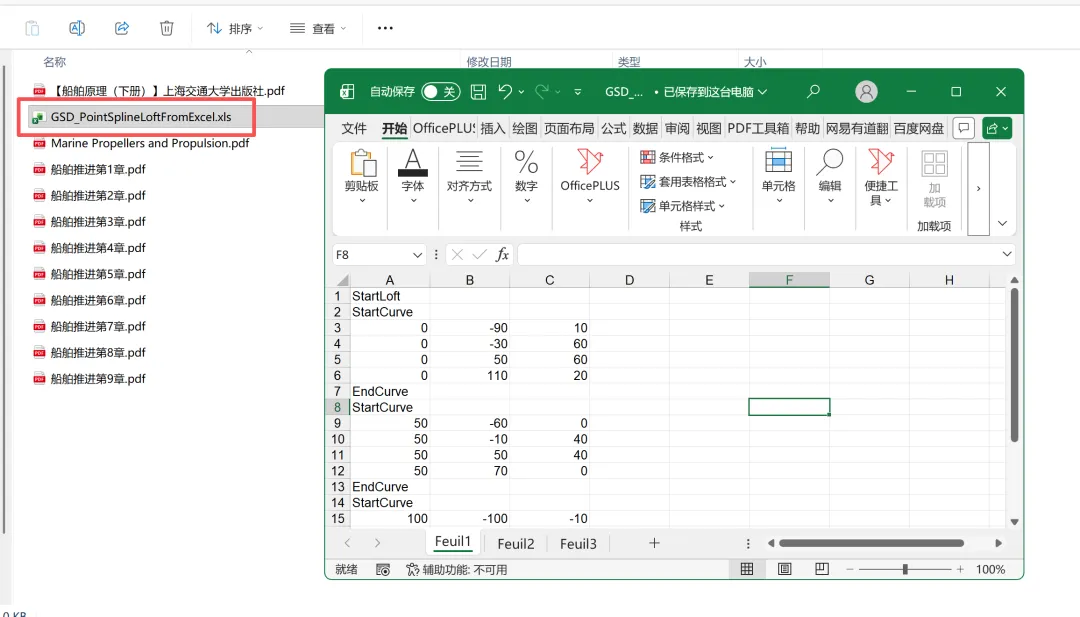

将该文件复制到一个新的目录中，并打开，如下图所示。

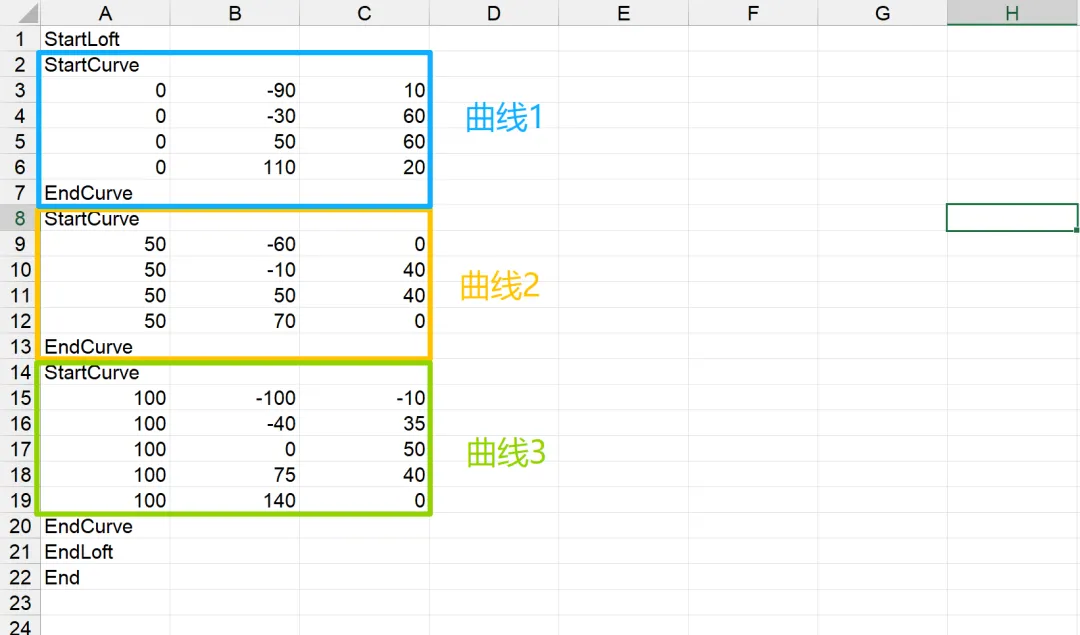

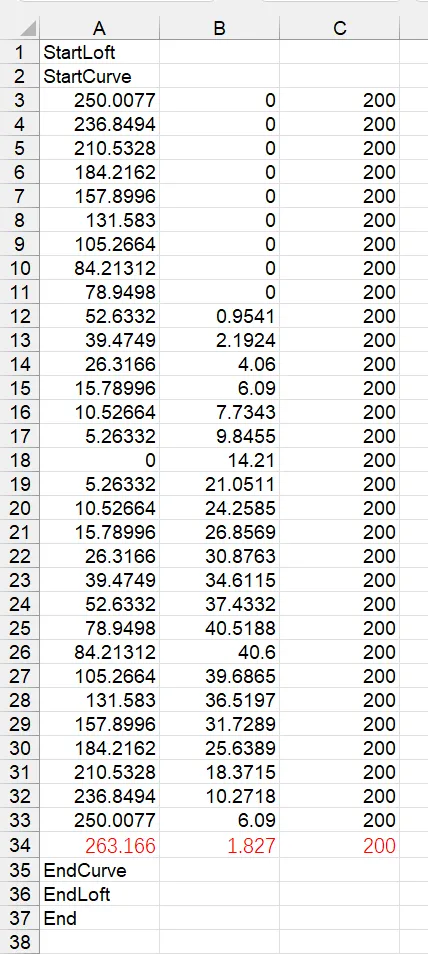

本示例仅演示一根曲线的自动创建流程，可直接删除 “曲线 2” 和 “曲线 3”，并将截面坐标数据添加到 “曲线 1” 的 “StartCurve” 与 “EndCurve” 之间。
编辑完之后，结果如下图所示：

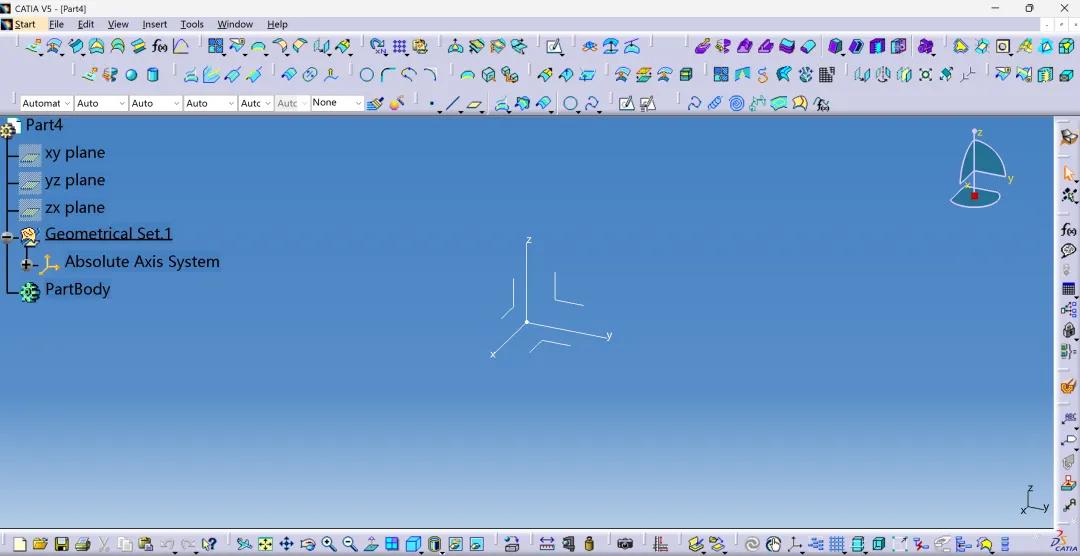

二、运行宏命令 首先，启动Catia并创建一个零件模型

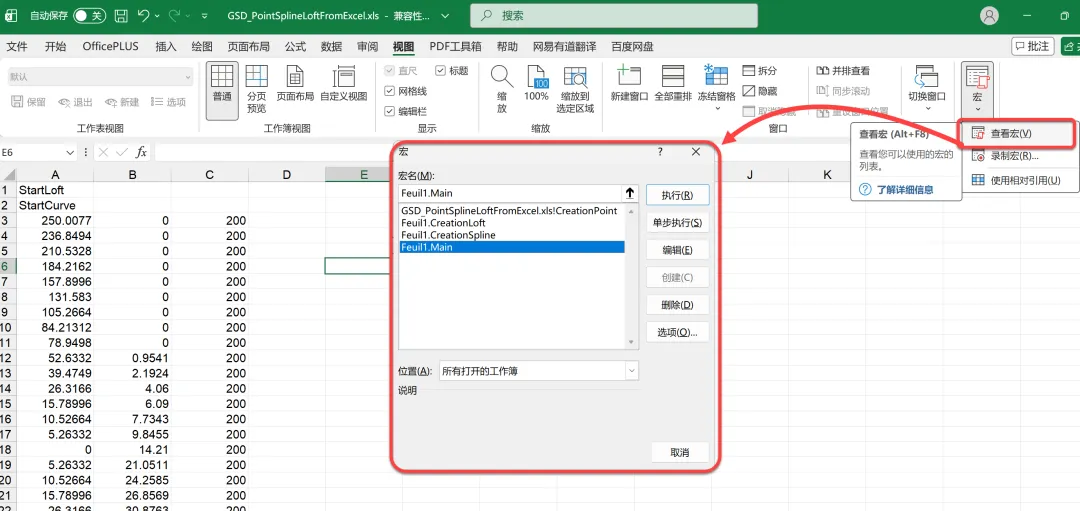

然后，如下图所示，启动宏命令对话框。

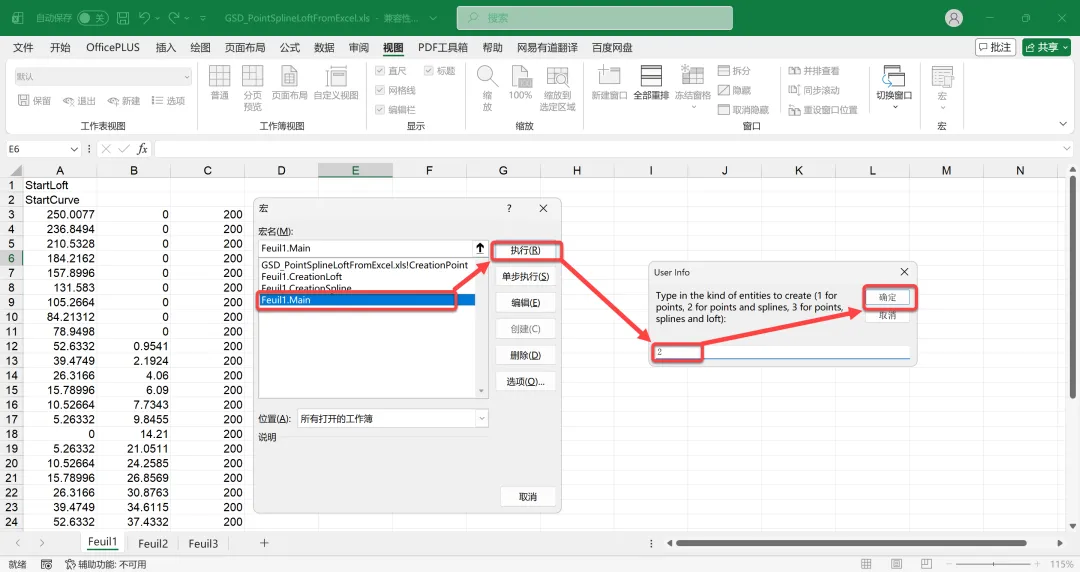

如下图所示，执行“Feuil.Main”命令。

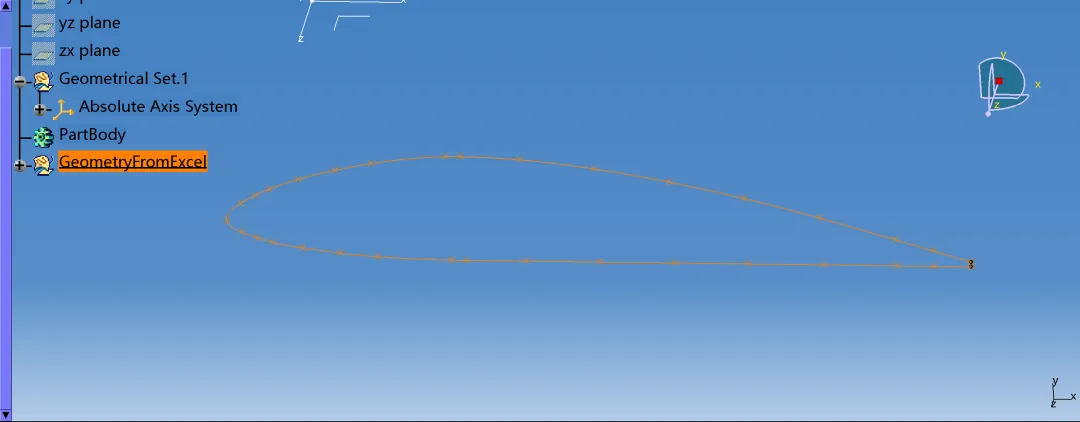

上图中：1 代表只创建点； 2 代表创建点的同时创建一条过这些点的曲线； 3 代表同时完成放样曲面创建 三、结果如下图所示

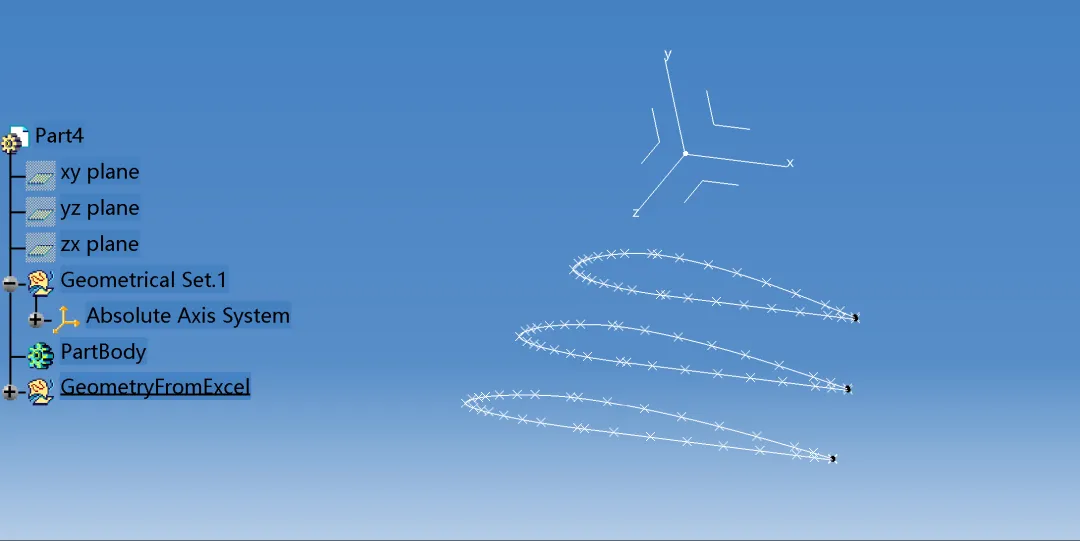

如果表中同时编辑了3根曲线的坐标，运行宏命令后结果如下图所示：

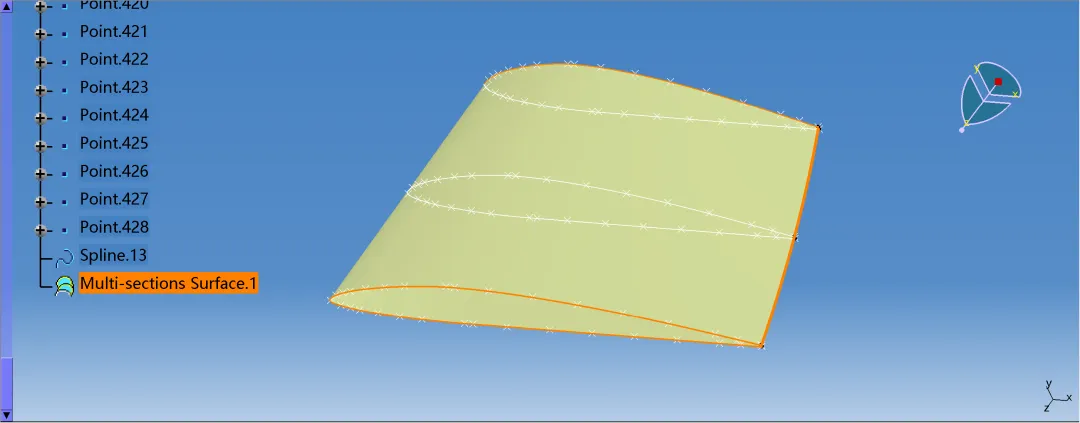

此时如果在执行宏命令时输入的数字是“3”，Catia则会同时完成曲面创建。
