数据收集基础篇

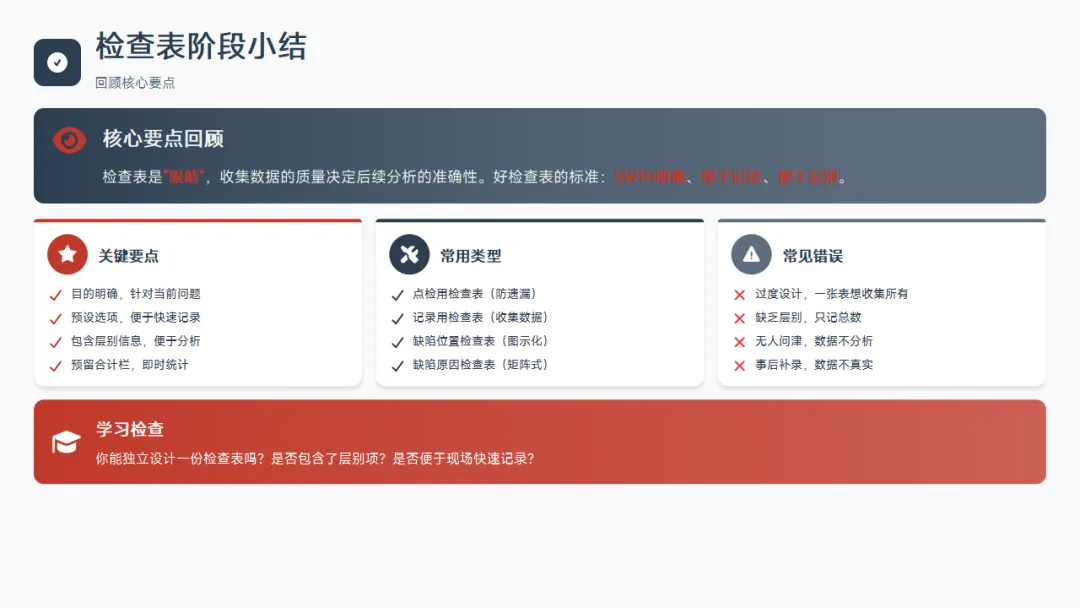

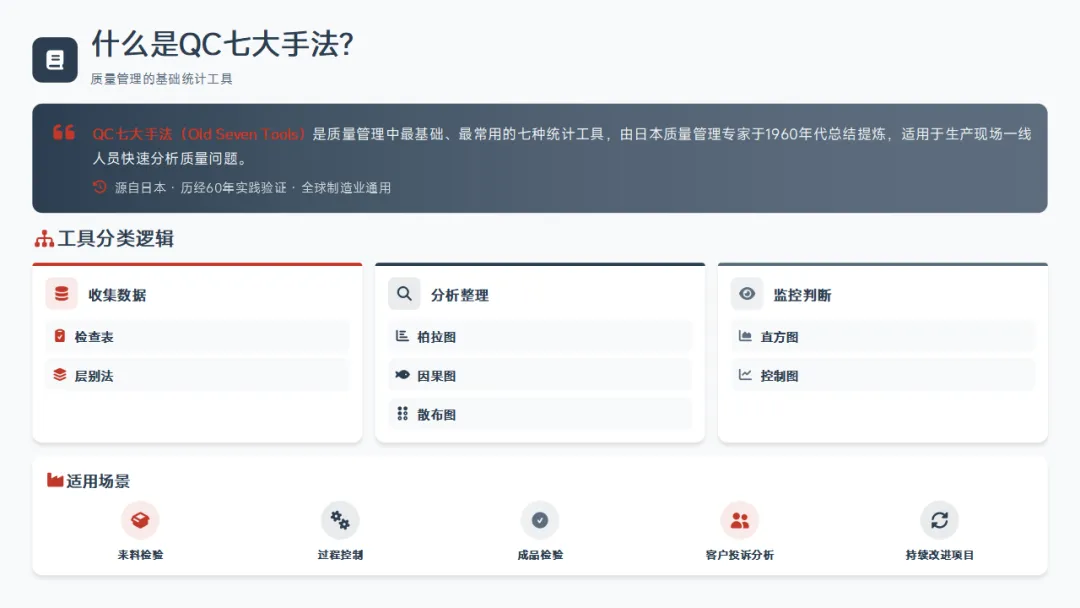

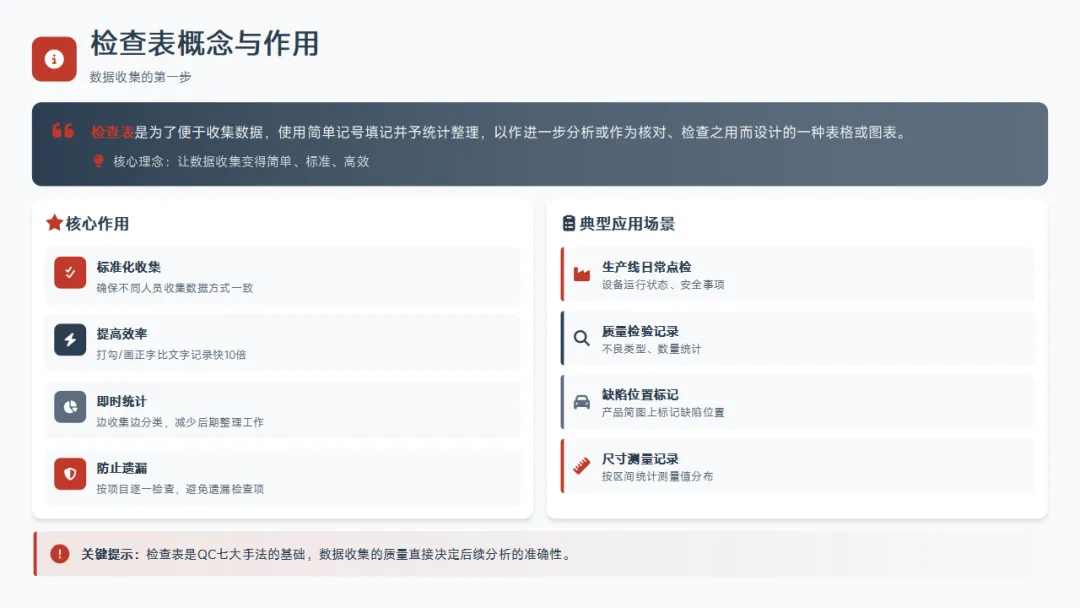

1. 检查表（Check Sheet）：标准化数据收集的基石

核心理念：检查表是质量管理的"眼睛"，其设计质量直接决定后续分析的准确性。好的检查表能让数据收集效率提升10倍，同时防止遗漏关键信息。

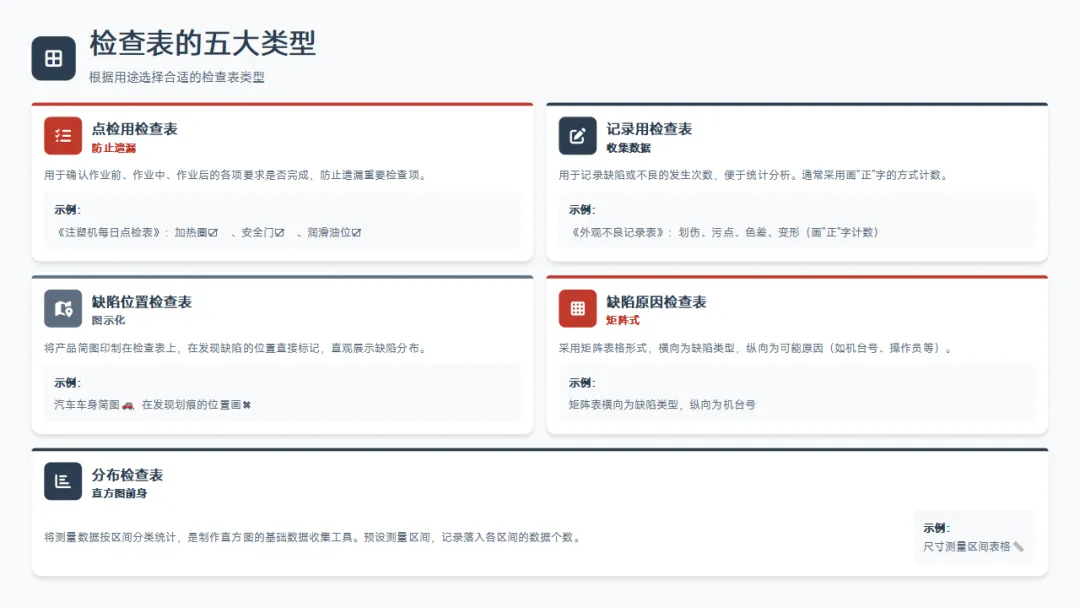

两大类型与应用场景：

点检用检查表：用于作业前、中、后的确认，防止遗漏（如《注塑机每日点检表》：加热圈☑️、安全门☑️、润滑油位☑️）

记录用检查表：用于统计不良发生次数，通常采用画"正"字方式（如《外观不良记录表》：划伤、污点、色差）

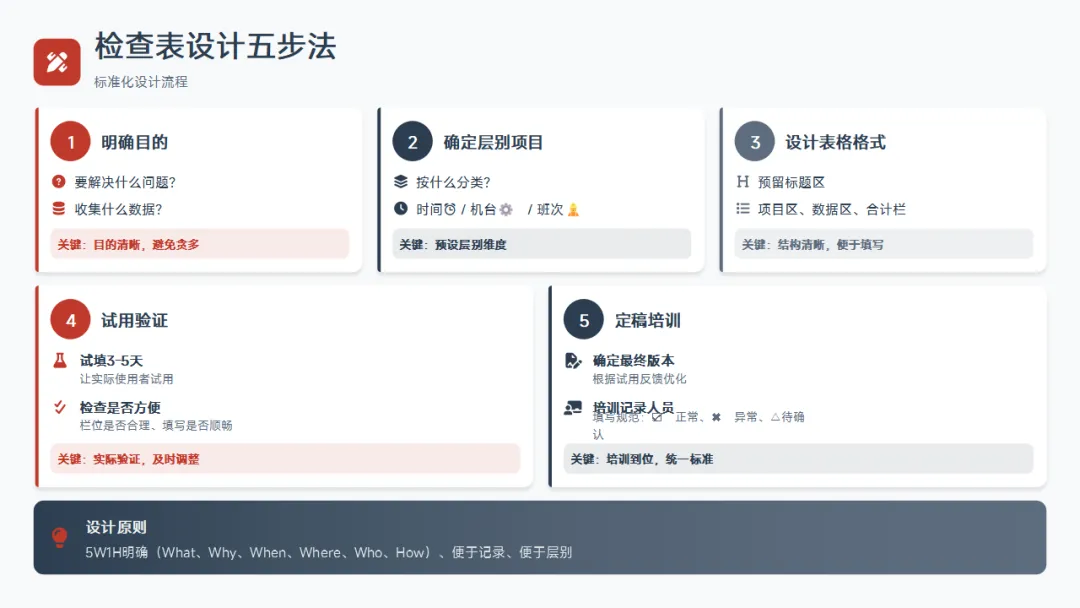

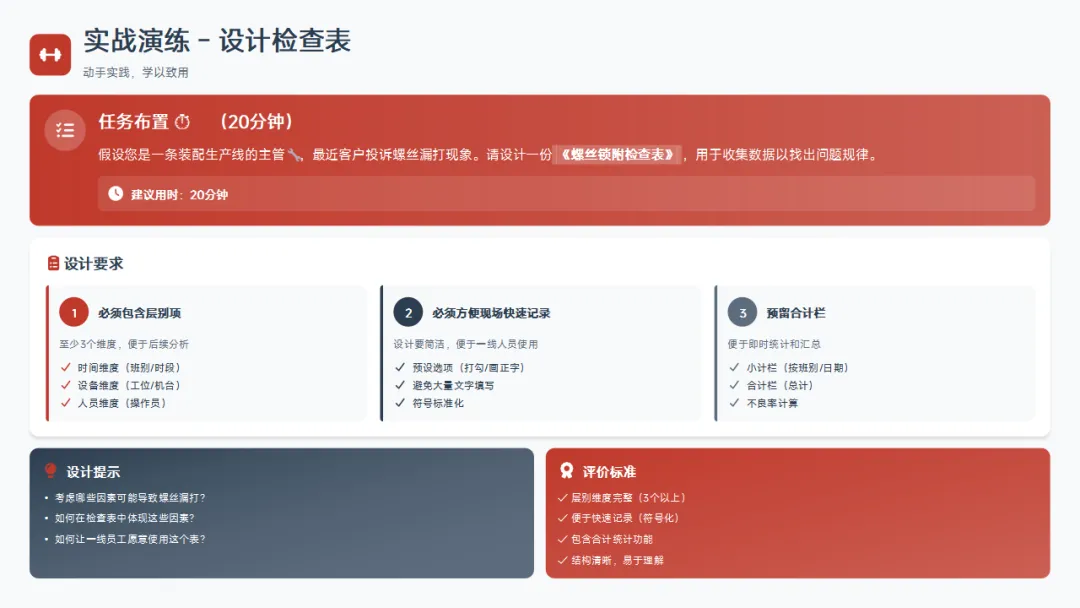

设计五步法：

明确目的：要解决什么问题？收集什么数据？避免贪多
确定层别项目：预设时间⏰/机台⚙️/班次👷等维度，便于后续分析
设计表格格式：预留标题区、项目区、数据区、合计栏，结构清晰
试用验证：试填3-5天，让实际使用者检验栏位合理性
定稿培训：统一填写规范（☑️正常、✖️异常、△待确认）

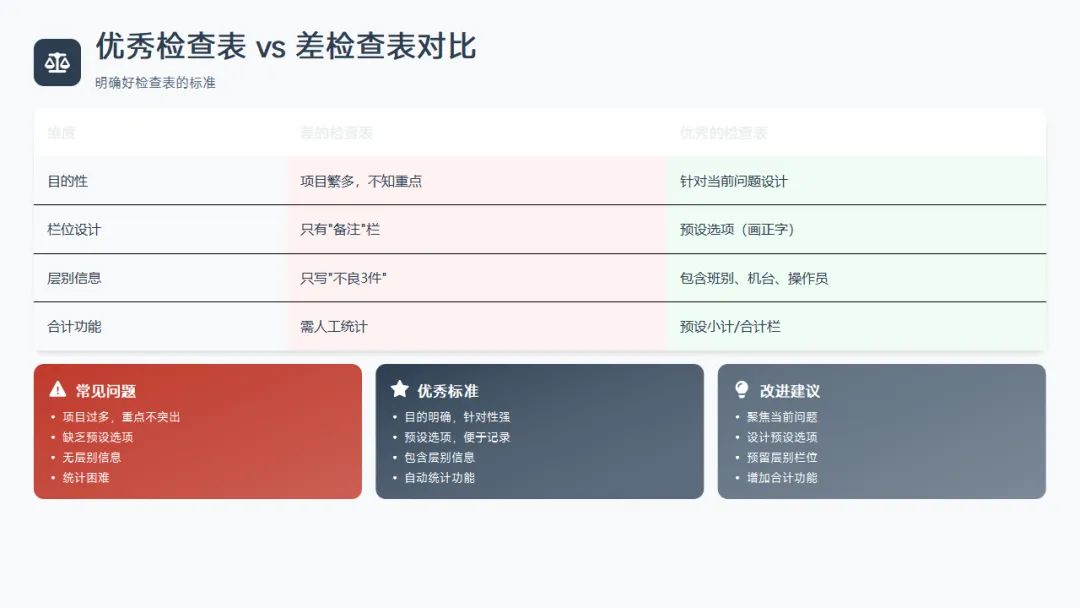

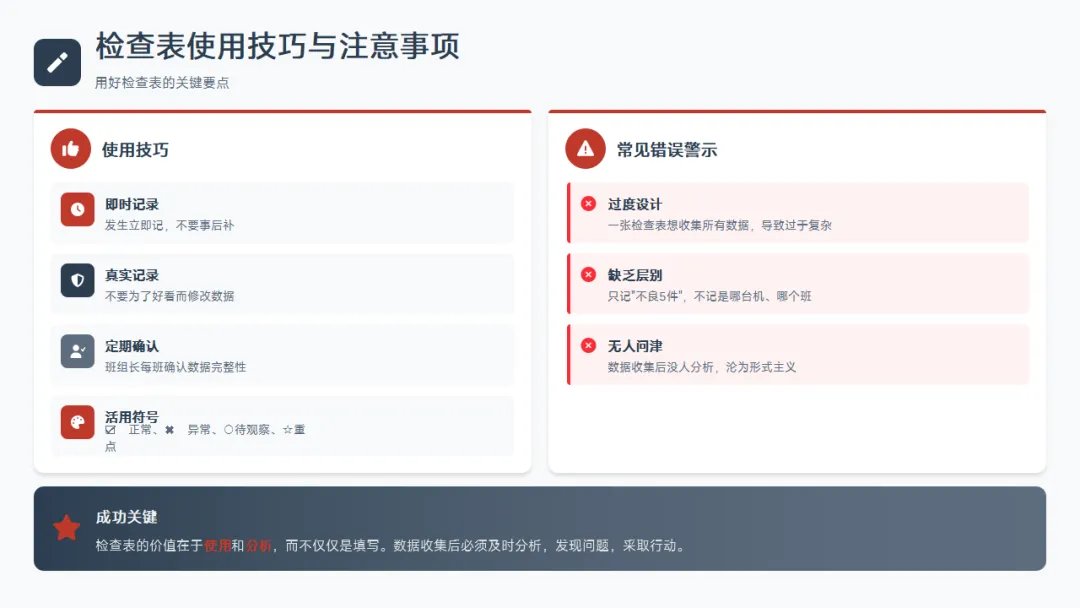

优秀 vs 差检查表对比：

差的检查表：项目繁多不知重点、只有"备注"栏、只写"不良3件"无层别信息

优秀的检查表：针对当前问题设计、预设选项（画正字）、包含班别/机台/操作员层别信息、预设小计/合计栏

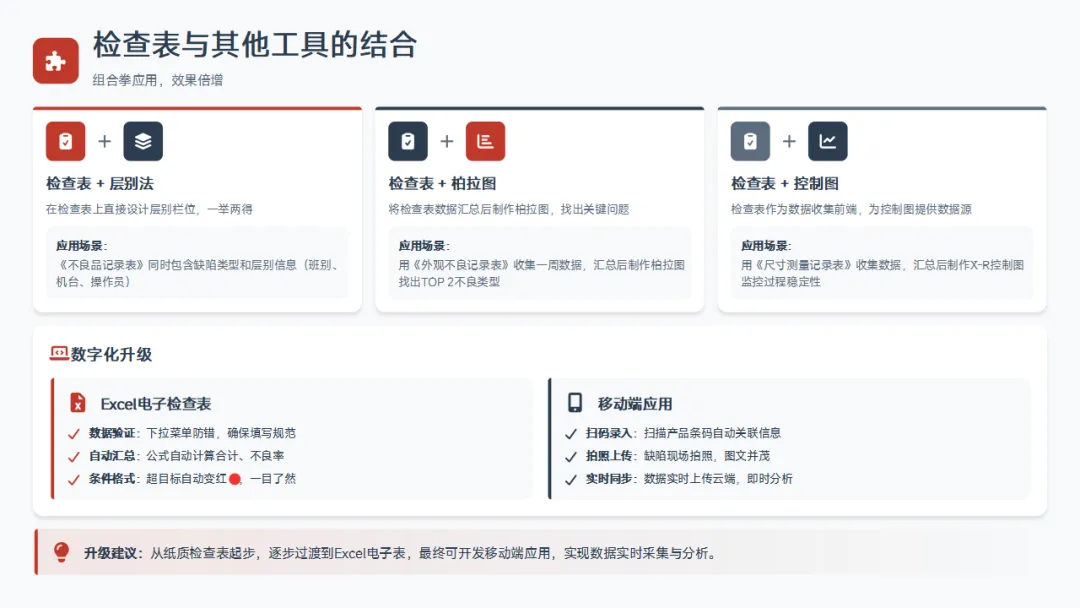

数字化升级路径：从纸质检查表起步→过渡到Excel电子表（利用数据验证下拉菜单防错、条件格式超目标自动变红）→最终开发移动端应用（扫码录入、拍照上传、实时同步）。

2. 层别法（Stratification）：拨开迷雾看真相

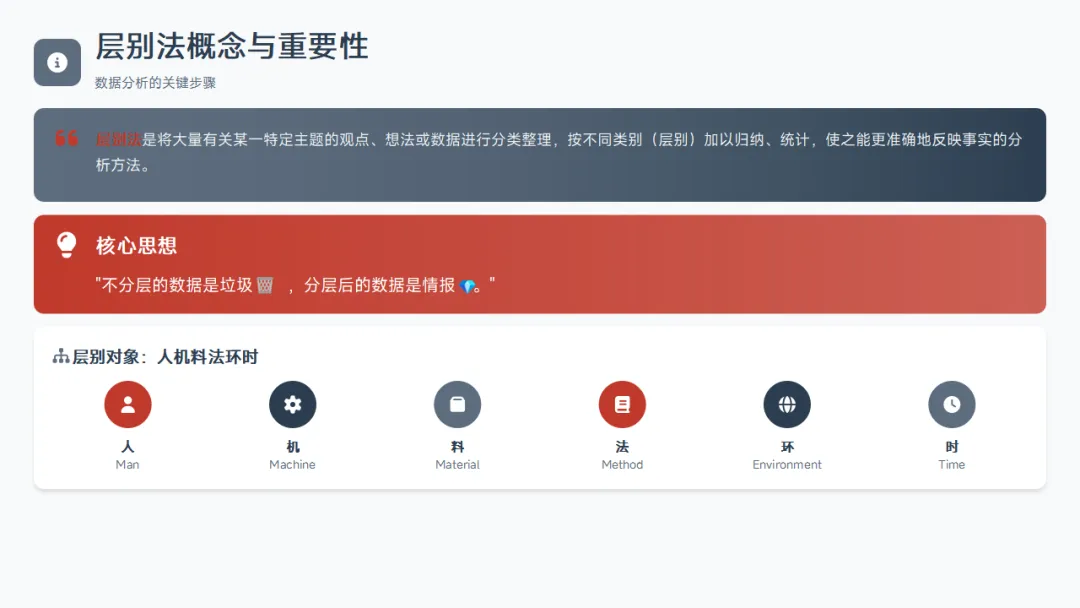

核心理念："不分层的数据是垃圾，分层后的数据是情报。"层别法是通过人机料法环时六大维度对数据进行分类，从混沌中找出规律的分析方法。

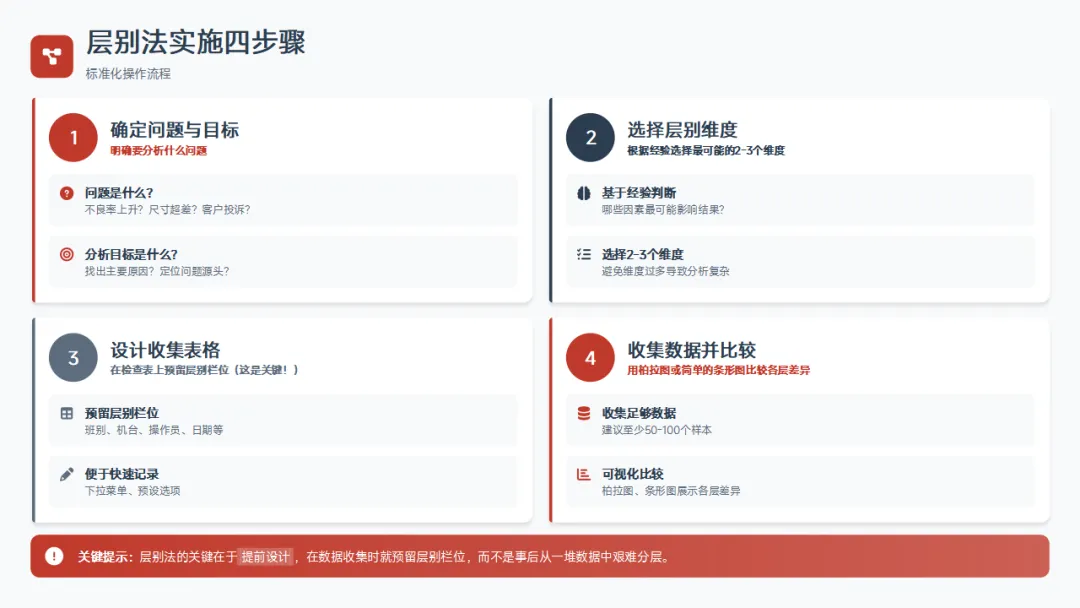

实施四步骤：

确定问题与目标：明确分析什么问题（不良率上升？尺寸超差？）

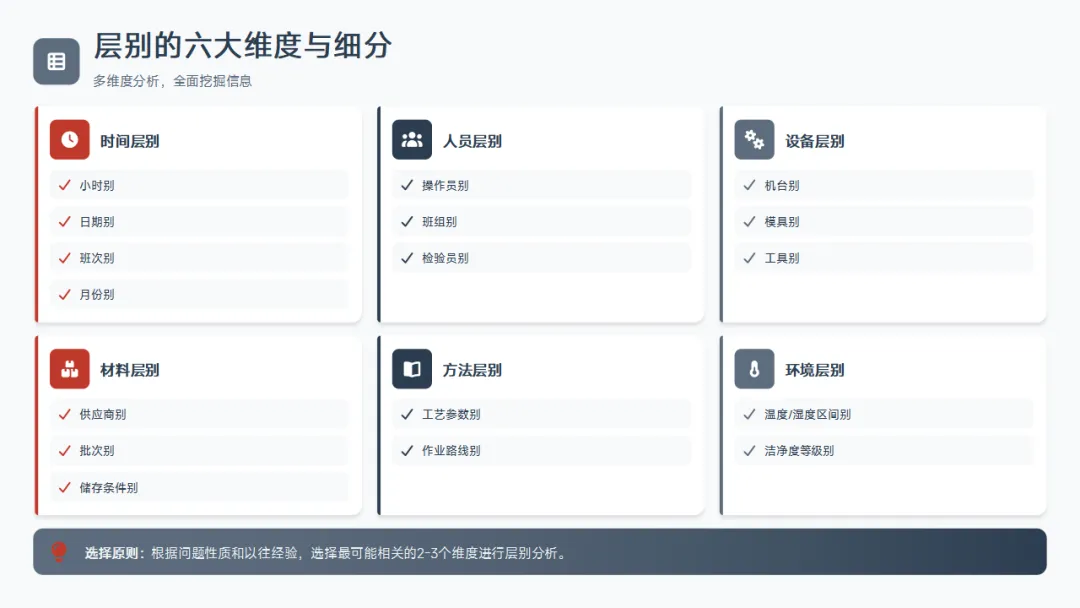

选择层别维度：基于经验选择最可能相关的2-3个维度（避免维度过多导致分析复杂）

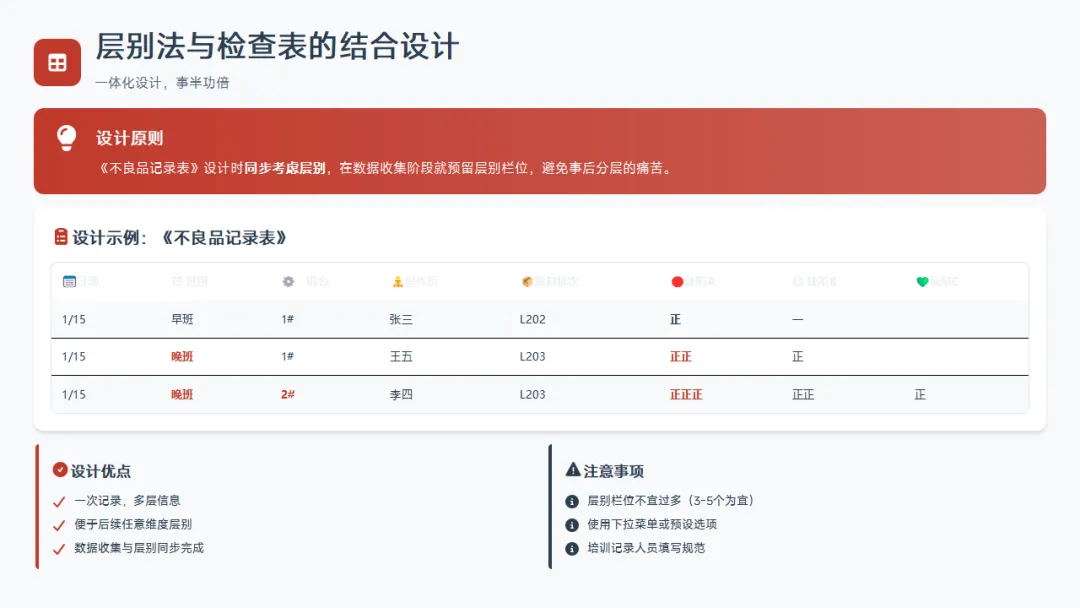

设计收集表格：关键！在检查表上预留层别栏位（班别、机台、操作员、日期），实现"一次记录，多层信息"
收集数据并比较：用柏拉图或条形图可视化比较各层差异

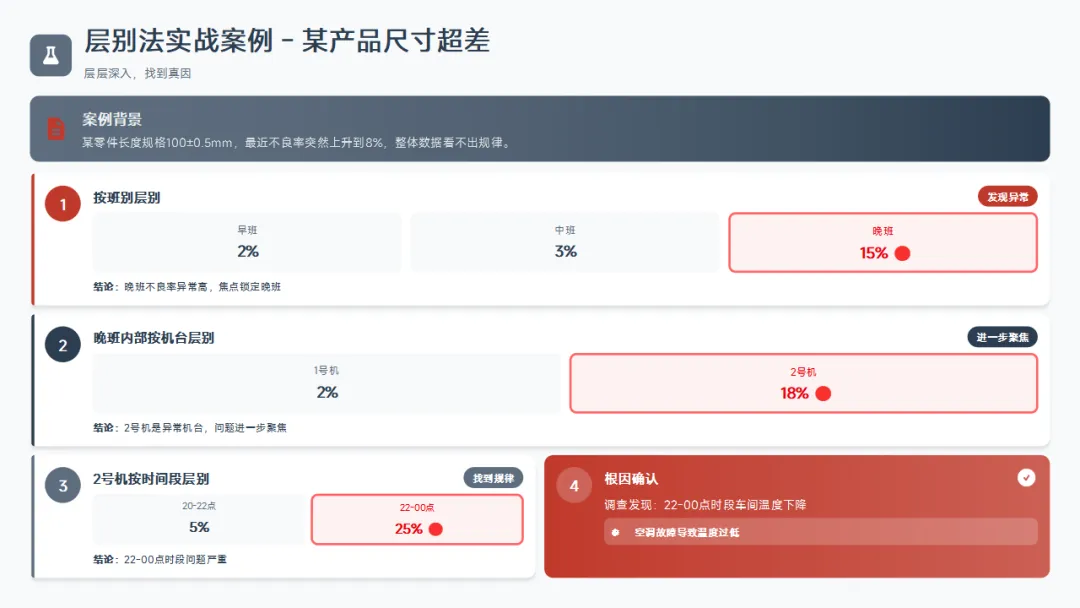

实战案例：某零件尺寸超差分析：

第一步：按班别层别发现——早班2%、中班3%、晚班15%（焦点锁定晚班）

第二步：晚班内部按机台层别发现——1号机2%、2号机18%（问题聚焦）

第三步：2号机按时间段层别发现——20-22点5%、22-00点25%

根因确认：调查发现22-00点时段空调故障导致温度过低

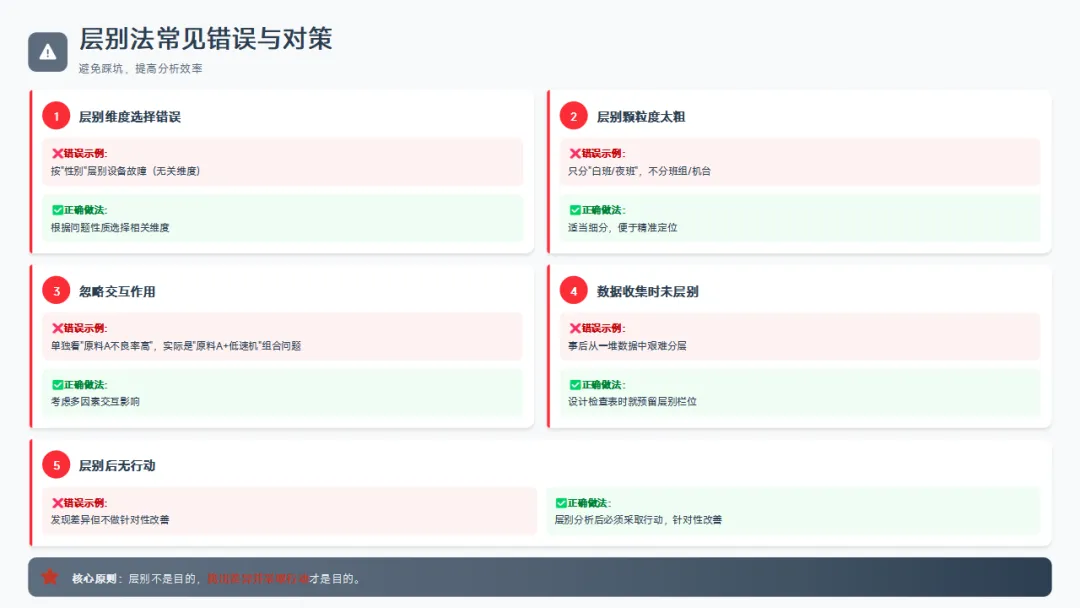

常见错误警示：

❌ 维度选择错误：按"性别"层别设备故障（无关维度）

❌ 层别颗粒度太粗：只分"白班/夜班"，不分班组/机台

❌ 忽略交互作用：单独看"原料A不良率高"，实际是"原料A+低速机"组合问题

❌ 数据收集时未层别：事后从一堆数据中艰难分层（正确做法是设计检查表时就预留层别栏位）

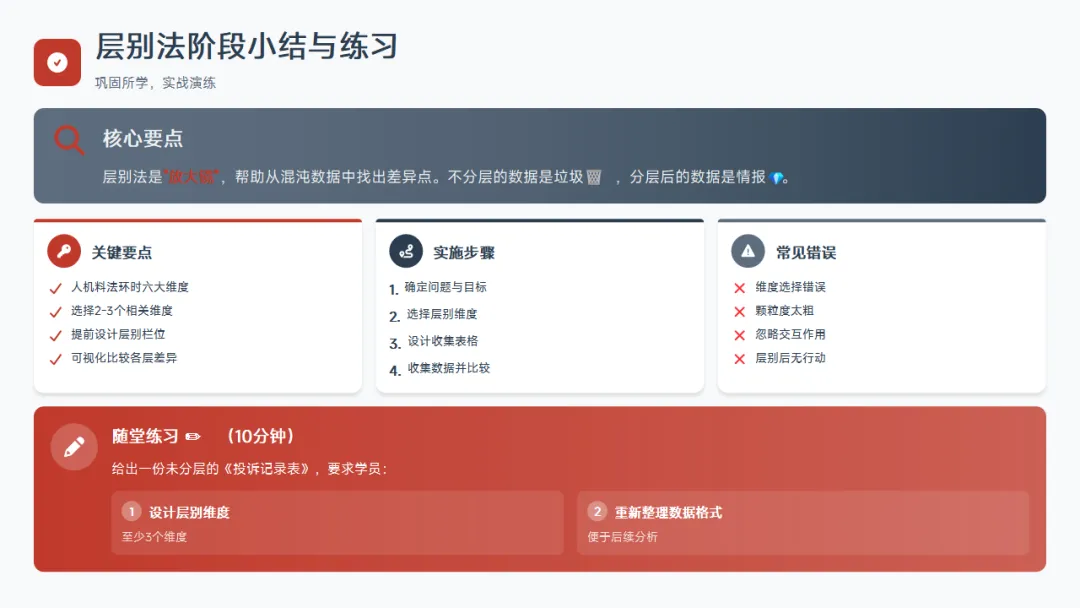

问题分析核心篇

3. 柏拉图（Pareto Chart）：抓住关键的少数

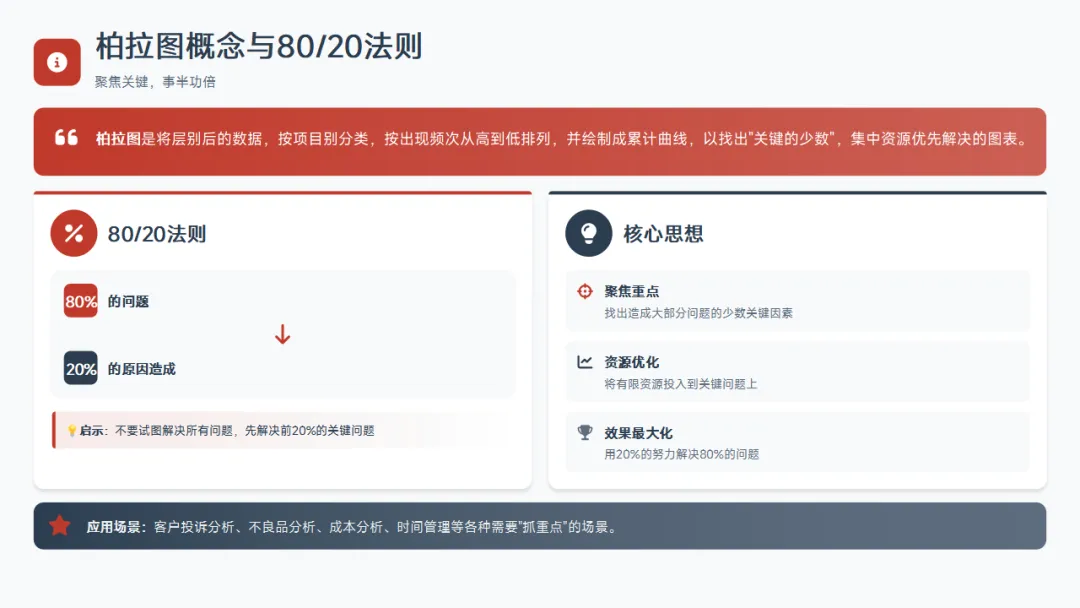

80/20法则：80%的问题由20%的原因造成。柏拉图通过将层别后的数据按频次从高到低排列，绘制成累计曲线，找出"关键的少数"，实现资源优化配置。

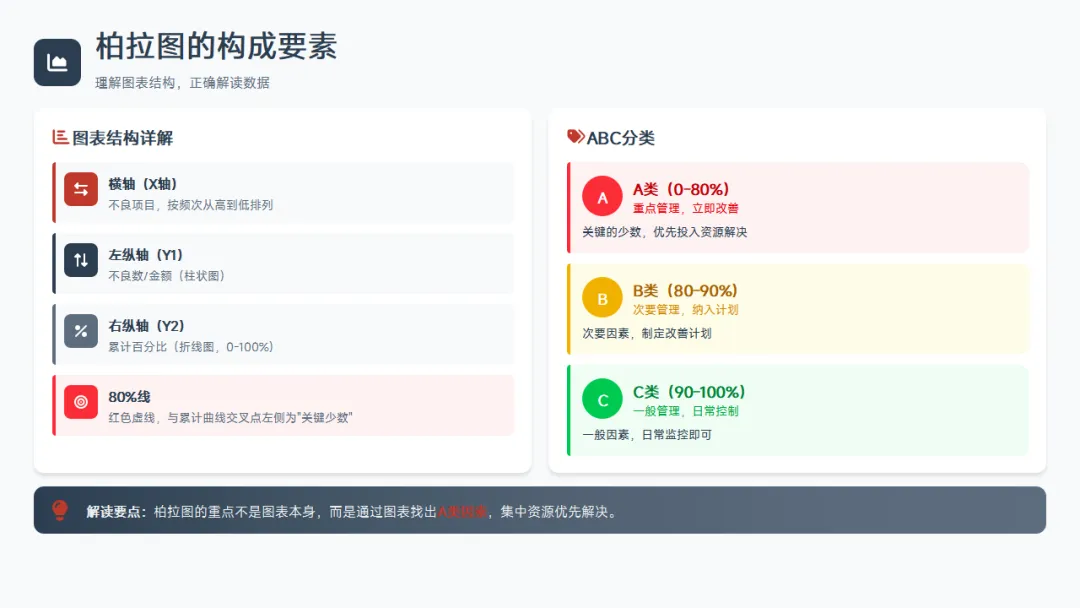

图表结构详解：

横轴（X轴）：不良项目，按频次从高到低排列（关键！必须降序）

左纵轴（Y1）：不良数/金额（柱状图，紧密排列，间隙宽度0%）

右纵轴（Y2）：累计百分比（折线图，0-100%）

80%线：红色虚线，与累计曲线交叉点左侧为A类"关键少数"

ABC分类管理策略：

A类（0-80%）：重点管理，立即改善（关键的少数，优先投入资源）

B类（80-90%）：次要管理，纳入计划（制定改善计划）

C类（90-100%）：一般管理，日常控制（日常监控即可）

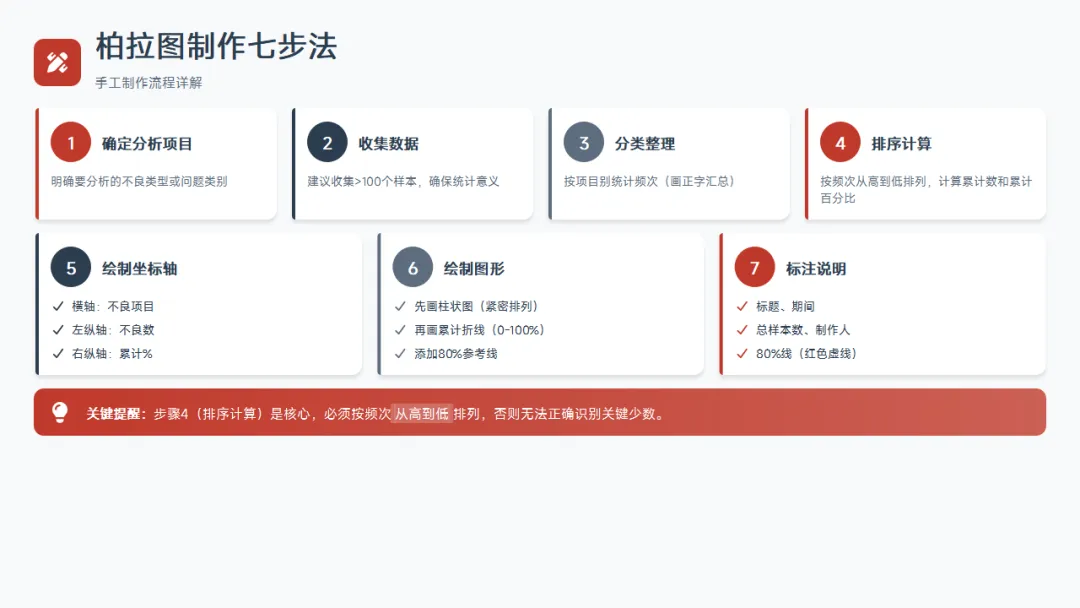

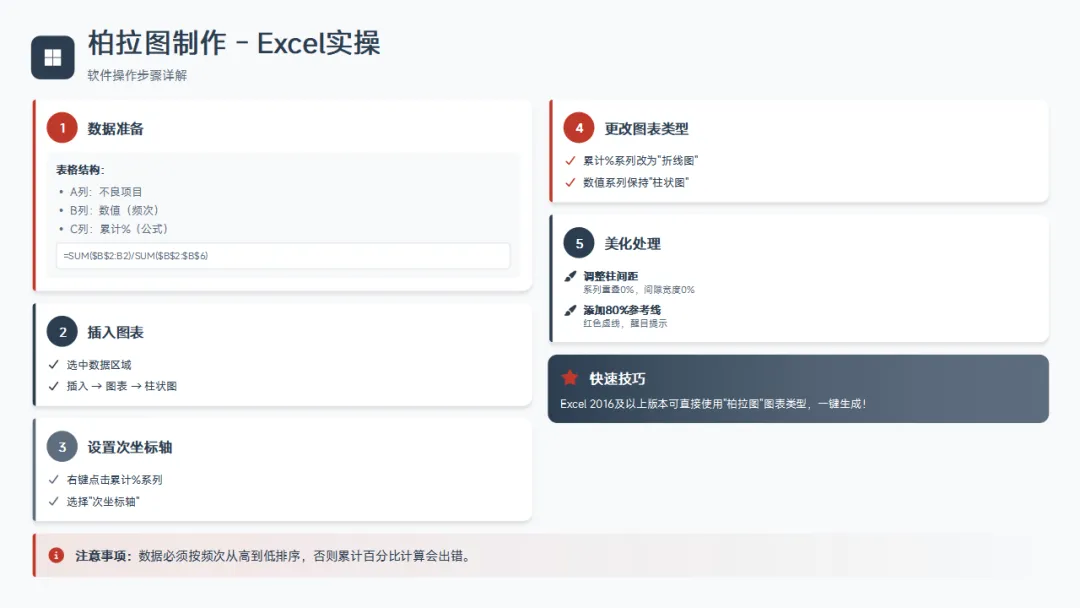

制作七步法：

确定分析项目（不良类型）
收集数据（建议>100个样本）
分类整理（画正字汇总）
排序计算（按频次从高到低，计算累计数和累计百分比）
绘制坐标轴（左纵轴不良数，右纵轴累计%）
绘制图形（柱状图紧密排列+累计折线+80%参考线）
标注说明（标题、期间、总样本数）

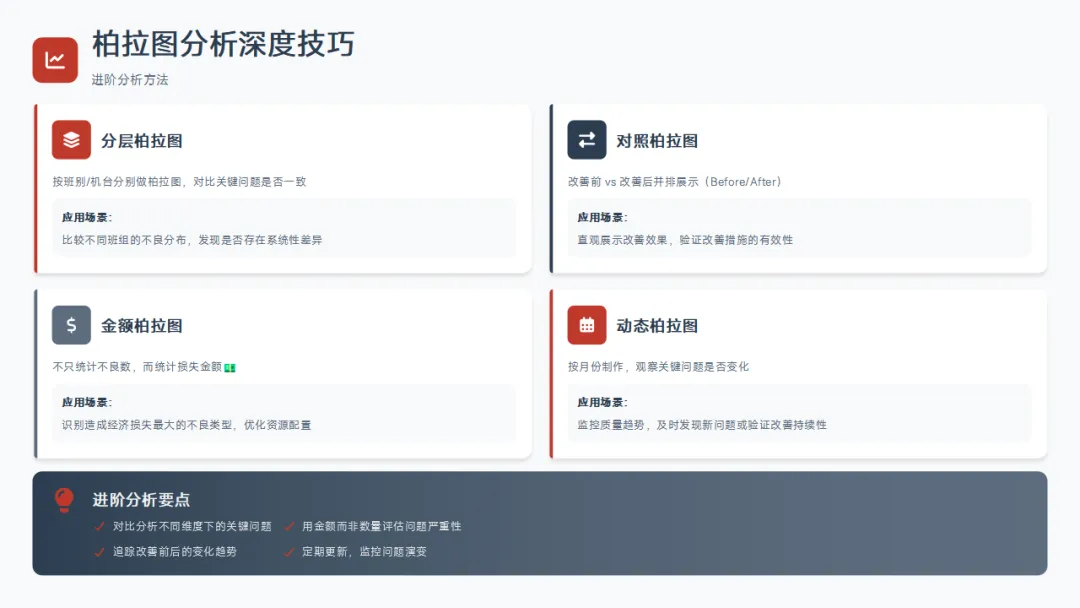

进阶分析技巧：

分层柏拉图：按班别/机台分别制作，对比关键问题是否一致

对照柏拉图：改善前vs改善后并排展示（Before/After），直观验证效果

金额柏拉图：不只统计不良数，而统计损失金额，识别经济损失最大的类型

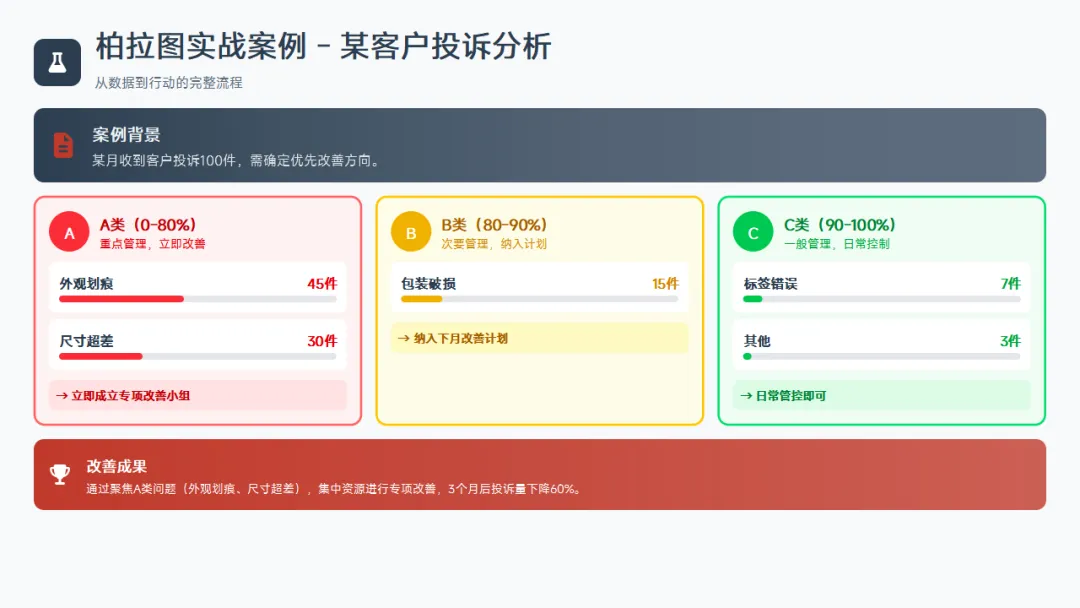

实战案例：某客户投诉分析：

外观划痕45件（A类）、尺寸超差30件（A类）→ 立即成立专项改善小组

包装破损15件（B类）→ 纳入下月改善计划

标签错误7件、其他3件（C类）→ 日常管控

改善成果：聚焦A类问题，3个月后投诉量下降60%

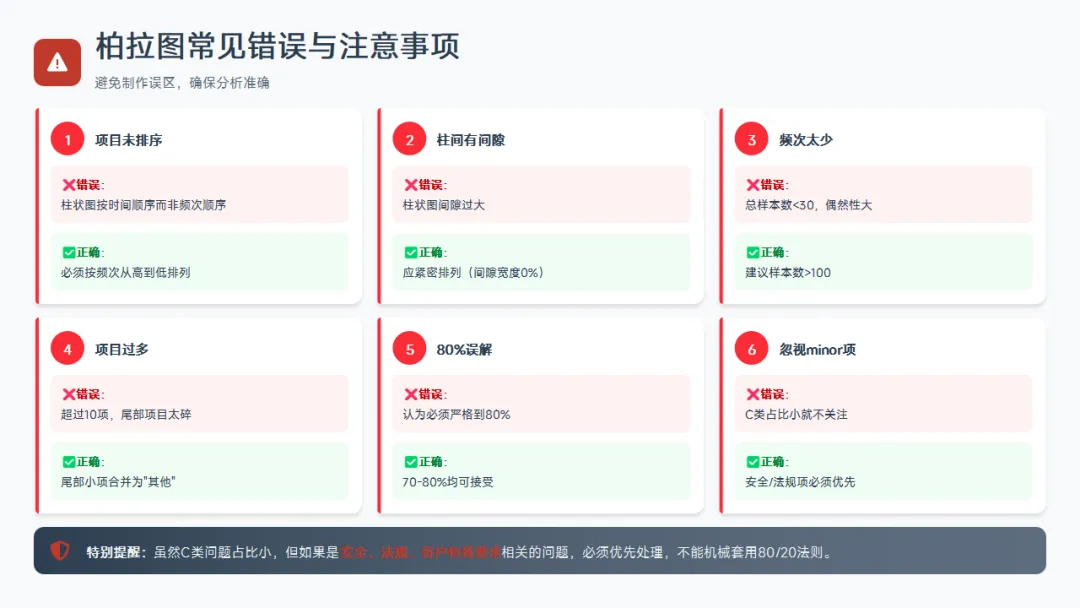

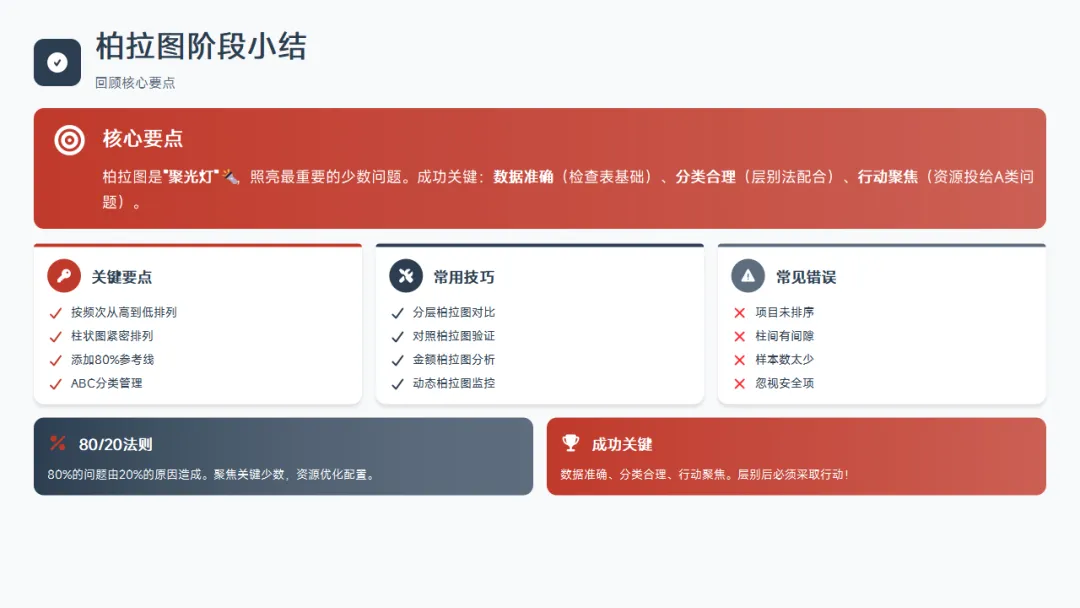

特别提醒：虽然C类问题占比小，但如果是安全、法规、客户特殊要求相关的问题，必须优先处理，不能机械套用80/20法则。

4. 因果图（Fishbone Diagram）：系统化追根溯源

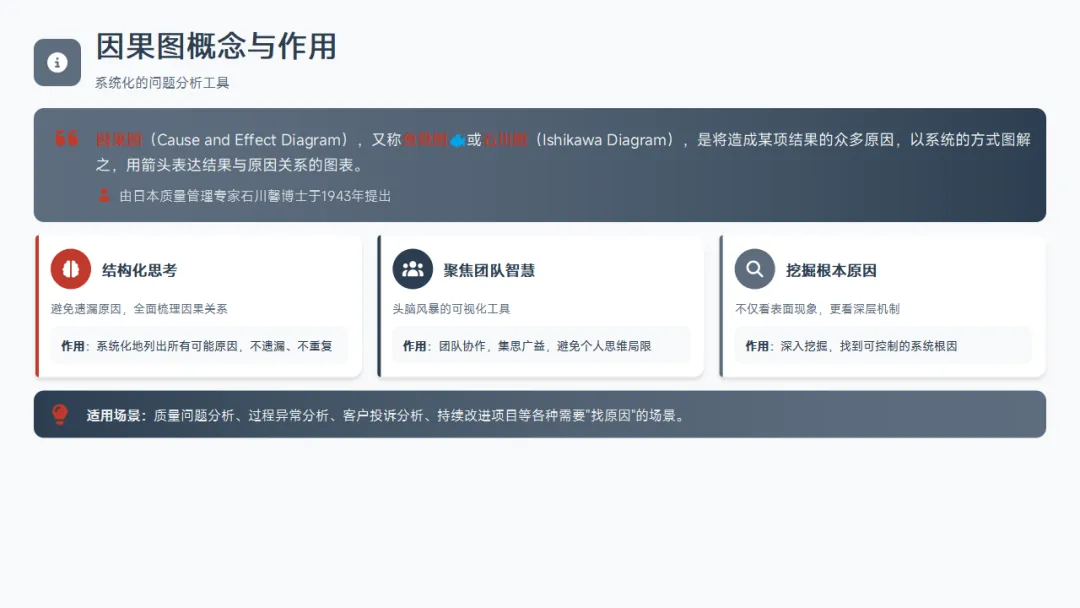

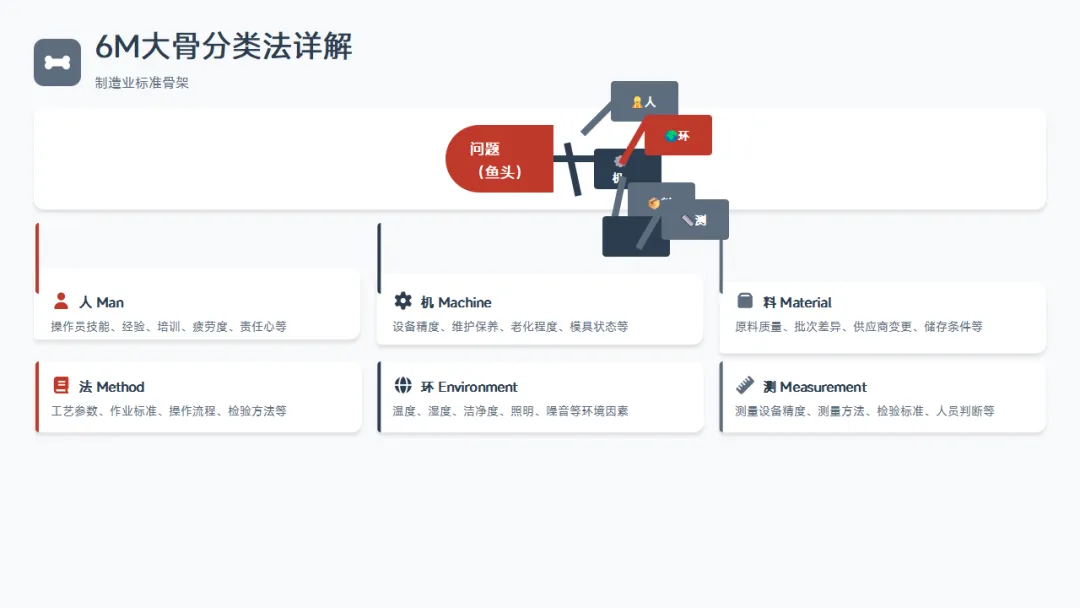

结构化思考工具：因果图（鱼骨图/石川图）由石川馨博士于1943年提出，通过6M大骨分类法（人、机、料、法、环、测）将造成结果的众多原因系统化图解，避免遗漏、避免主观臆断。

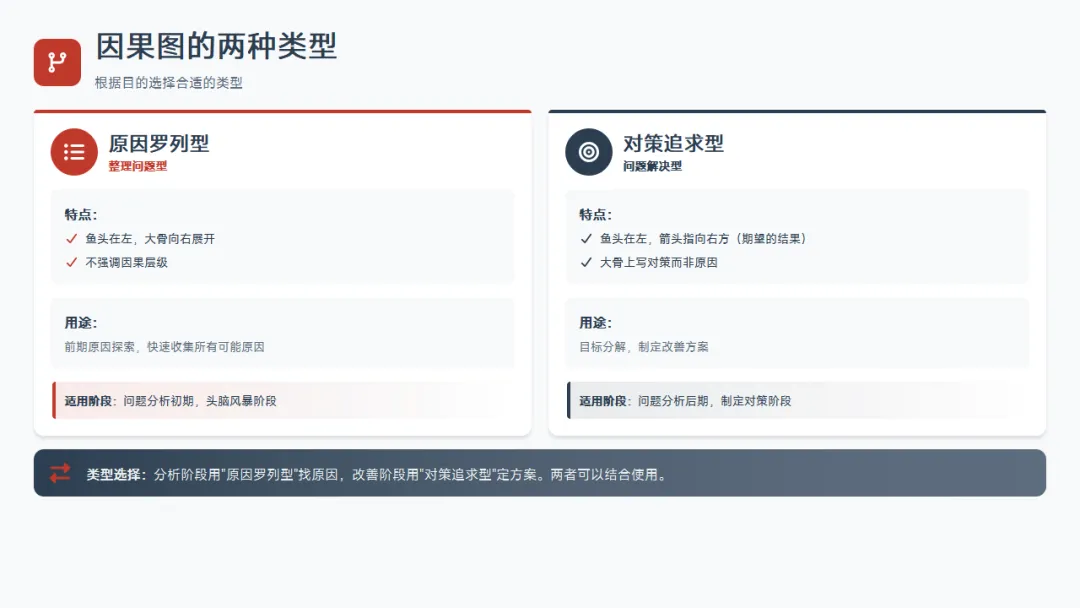

两种类型与应用阶段：

原因罗列型（整理问题型）：鱼头在左，大骨向右展开，用于问题分析初期的头脑风暴，快速收集所有可能原因

对策追求型（问题解决型）：鱼头在左，箭头指向右方（期望结果），大骨上写对策而非原因，用于问题分析后期的方案制定

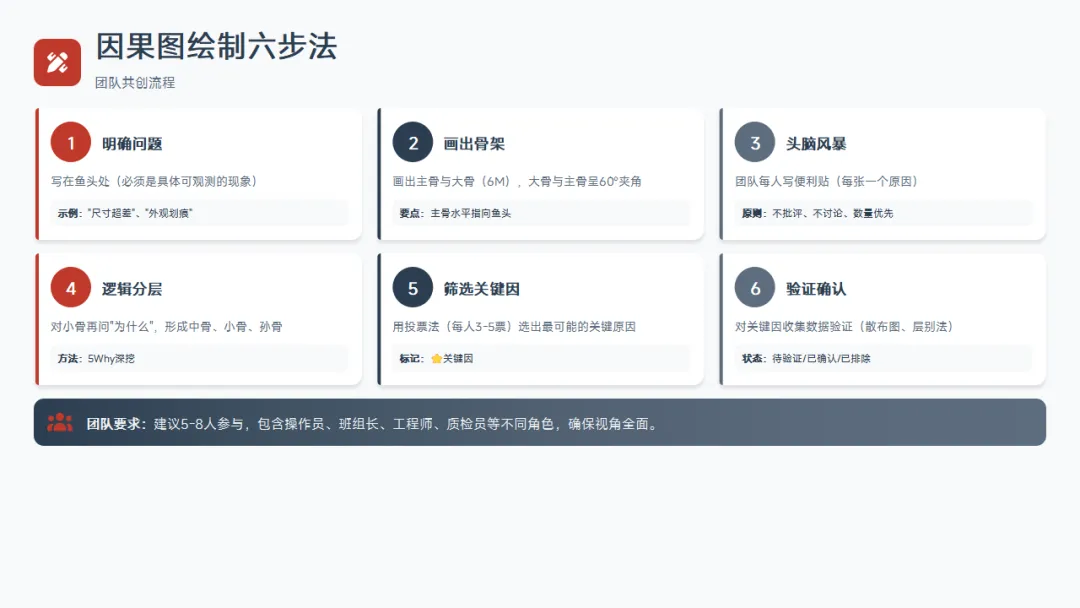

绘制六步法（团队共创流程）：

明确问题：写在鱼头处（必须是具体可观测的现象，如"尺寸超差"而非"质量不好"）
画出骨架：主骨水平指向鱼头，画出6M大骨（与主骨呈60°夹角）
头脑风暴：团队每人写便利贴（每张一个原因），原则：不批评、不讨论、数量优先
逻辑分层：对小骨再问"为什么"，形成中骨、小骨、孙骨（5Why深挖）
筛选关键因：用投票法（每人3-5票）选出最可能的关键原因（标记）
验证确认：对关键因收集数据验证（散布图、层别法），状态标记：待验证/已确认/已排除

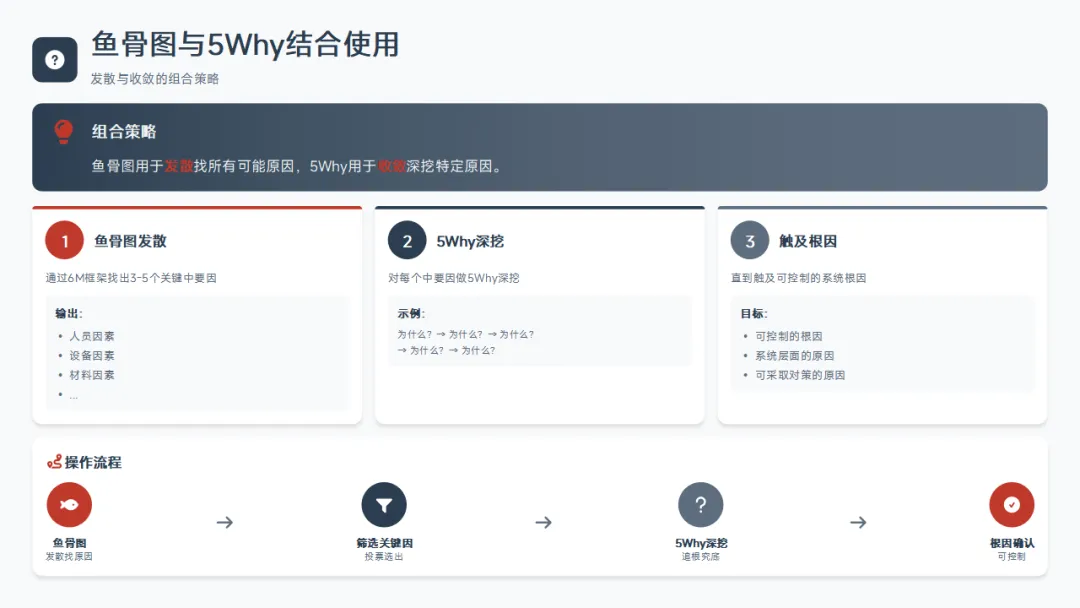

鱼骨图与5Why结合策略：

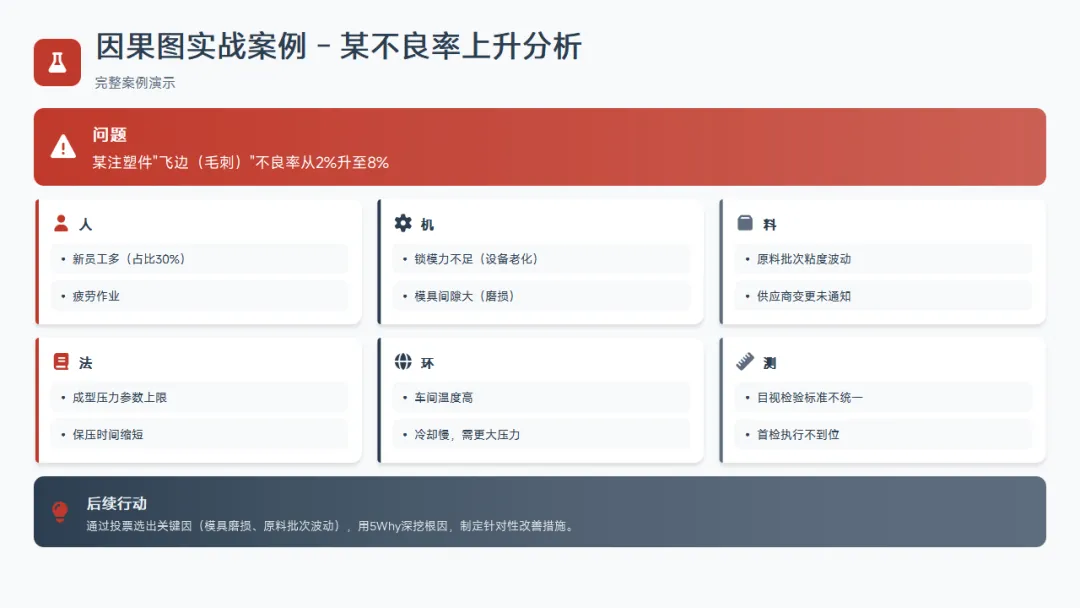

发散阶段：用鱼骨图6M框架找出3-5个关键中要因（人：新员工占比30%；机：锁模力不足；料：原料批次波动）

收敛阶段：对每个中要因做5Why深挖，直到触及可控制的系统根因（如"培训不足"→"防错机制缺失"）

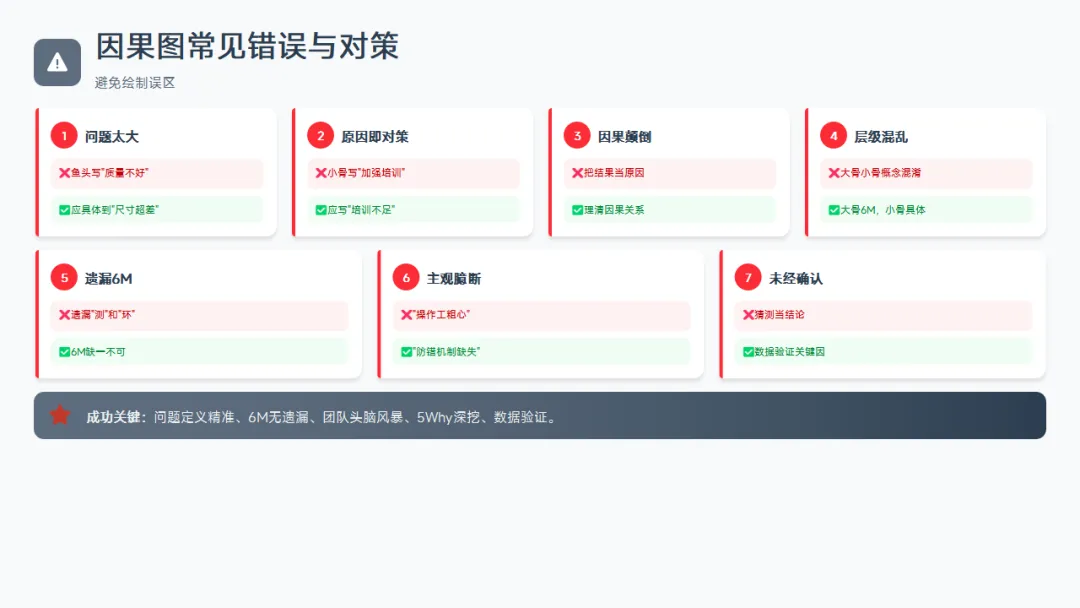

常见错误警示：

❌ 问题太大：鱼头写"质量不好"（应具体到"尺寸超差"）

❌ 原因即对策：小骨写"加强培训"（应写"培训不足"）

❌ 因果颠倒：把结果当原因

❌ 层级混乱：大骨小骨概念混淆（大骨6M，小骨具体）

❌ 遗漏6M：遗漏"测"和"环"（测量系统、环境因素常被忽视）

❌ 主观臆断："操作工粗心"（应写"防错机制缺失"）

❌ 未经确认：猜测当结论（必须用数据验证）

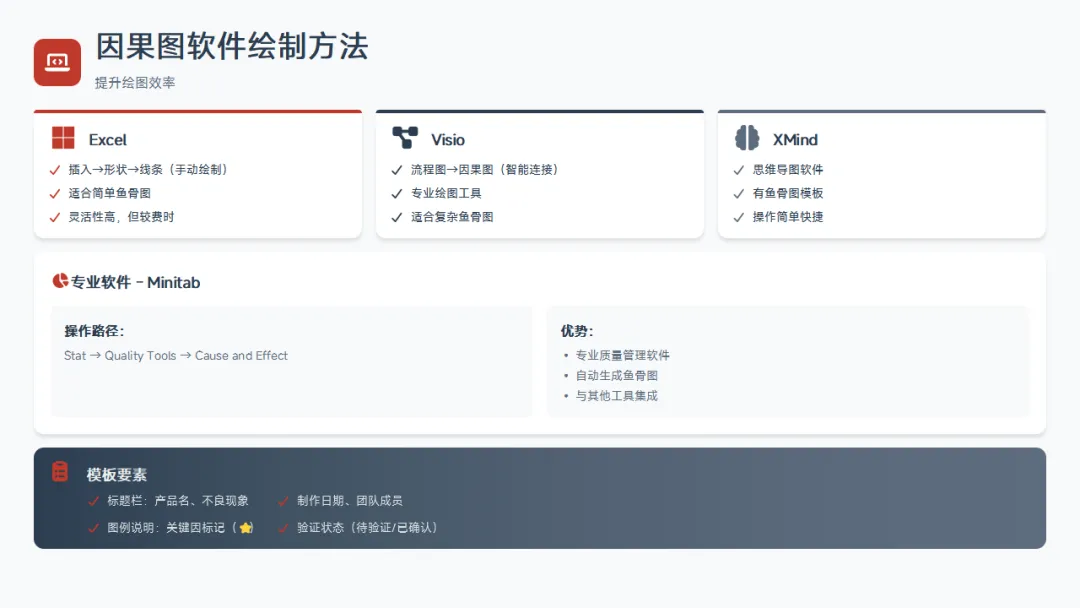

软件绘制方法：Excel（手动绘制，适合简单图）、Visio（专业流程图工具）、XMind（思维导图软件，有鱼骨图模板）、Minitab（Stat→Quality Tools→Cause and Effect，自动生成鱼骨图）。

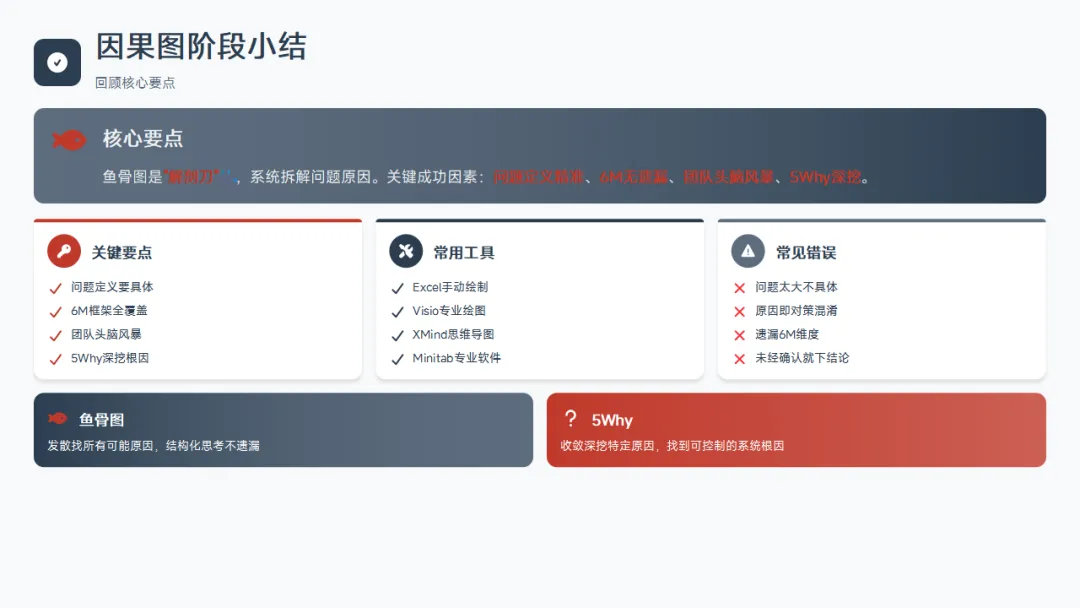

关系验证与分布洞察篇

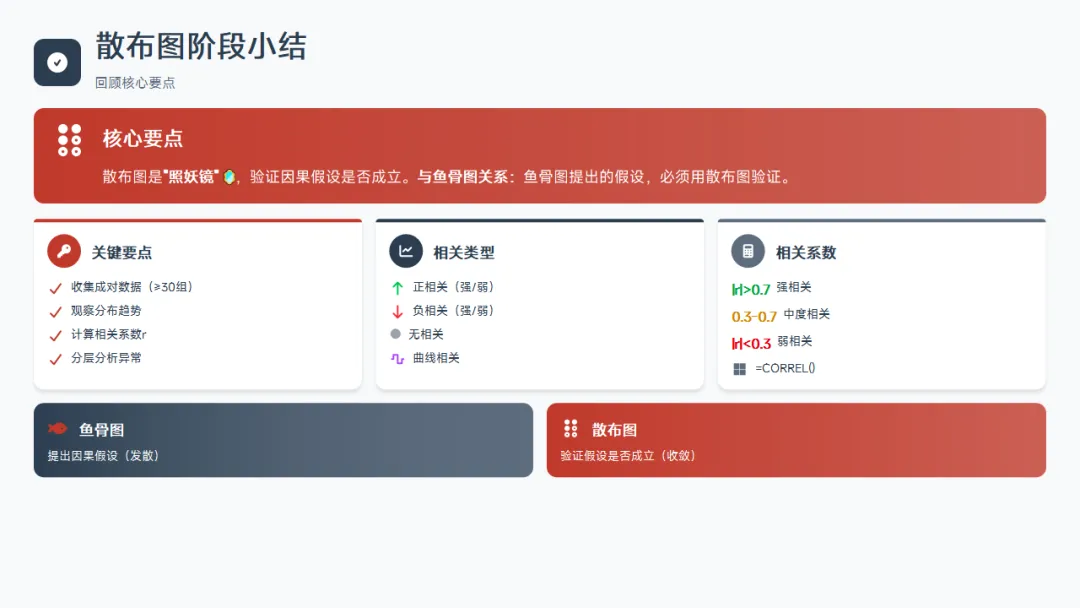

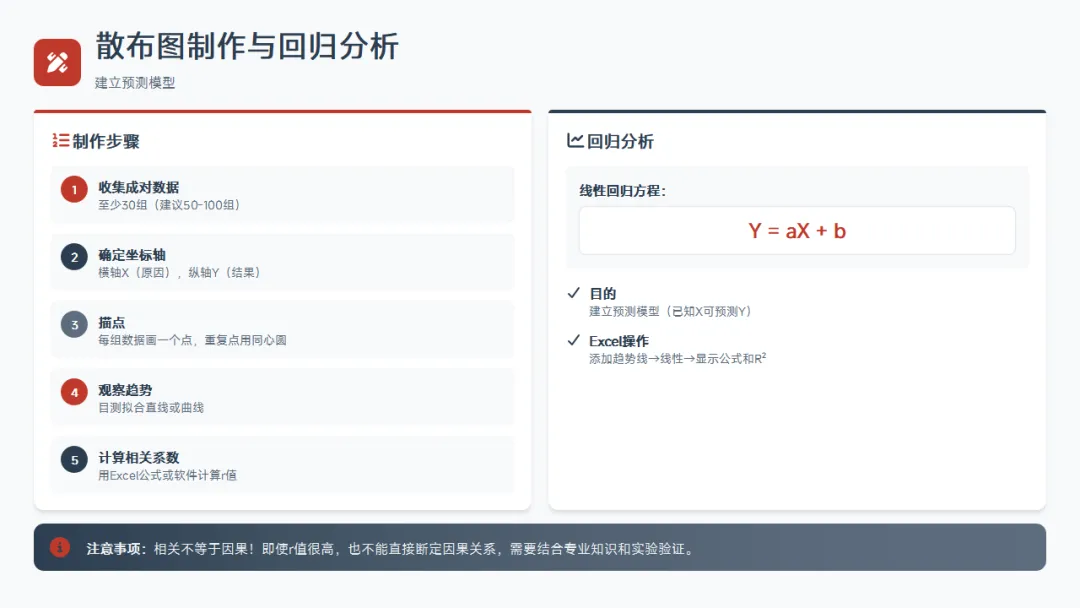

5. 散布图（Scatter Diagram）：验证因果关系的"照妖镜"

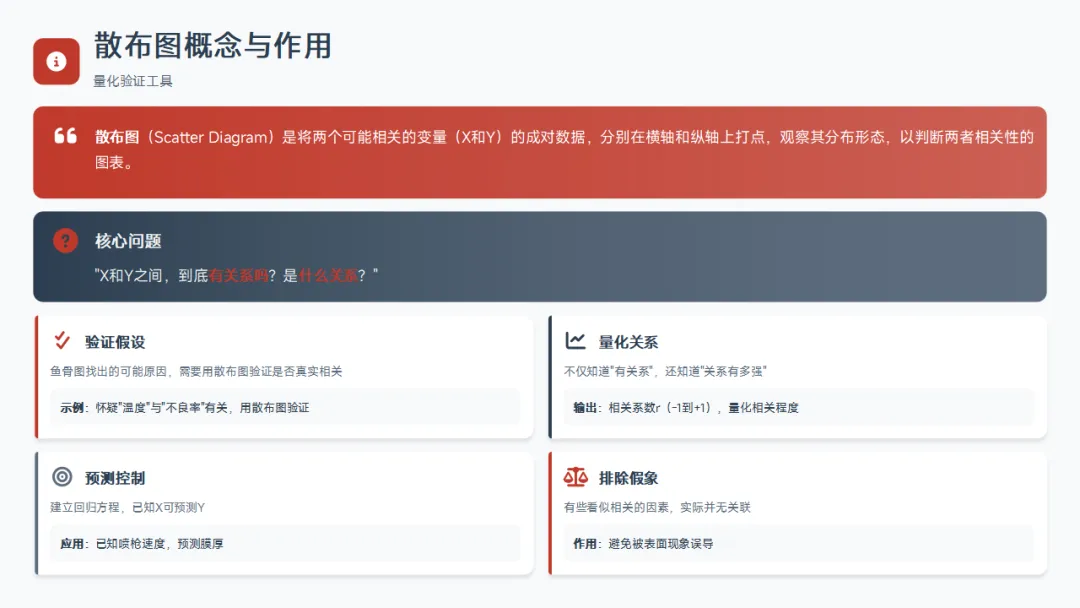

核心作用：验证鱼骨图提出的假设是否成立，量化两个变量的相关程度，排除虚假相关。

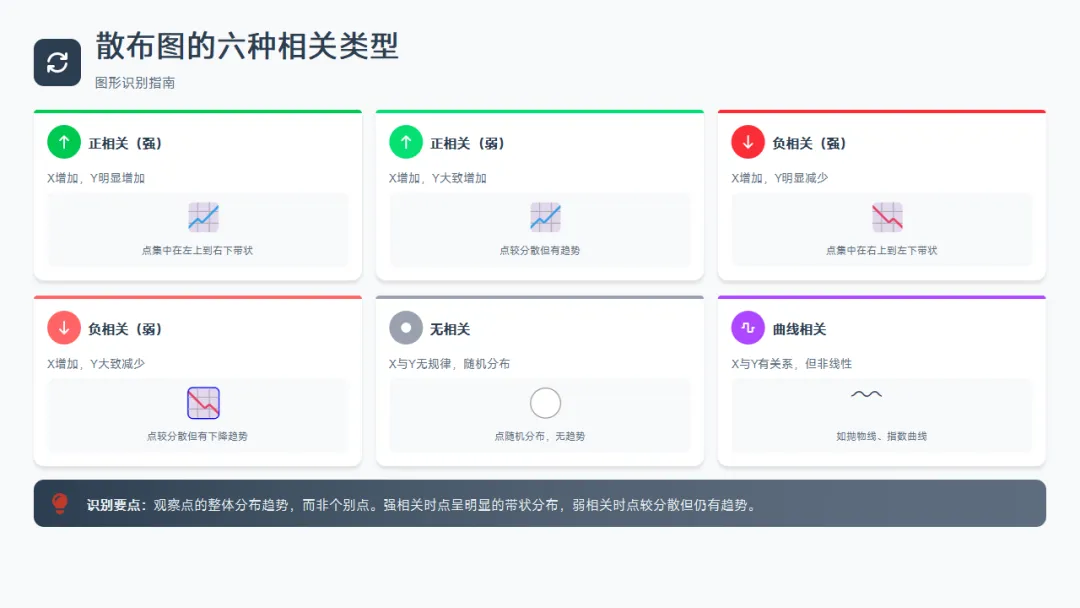

六种相关类型识别：

强正相关（r>0.7）：X增加，Y明显增加，点呈左上到右下带状📈

弱正相关（0.3

强负相关（r<-0.7）：X增加，Y明显减少，点呈右上到左下带状📉

弱负相关（-0.7

- **无相关**（|r|<0.3）：X与Y无规律，随机分布⚪

曲线相关：X与Y有关系但非线性（如抛物线、指数曲线）

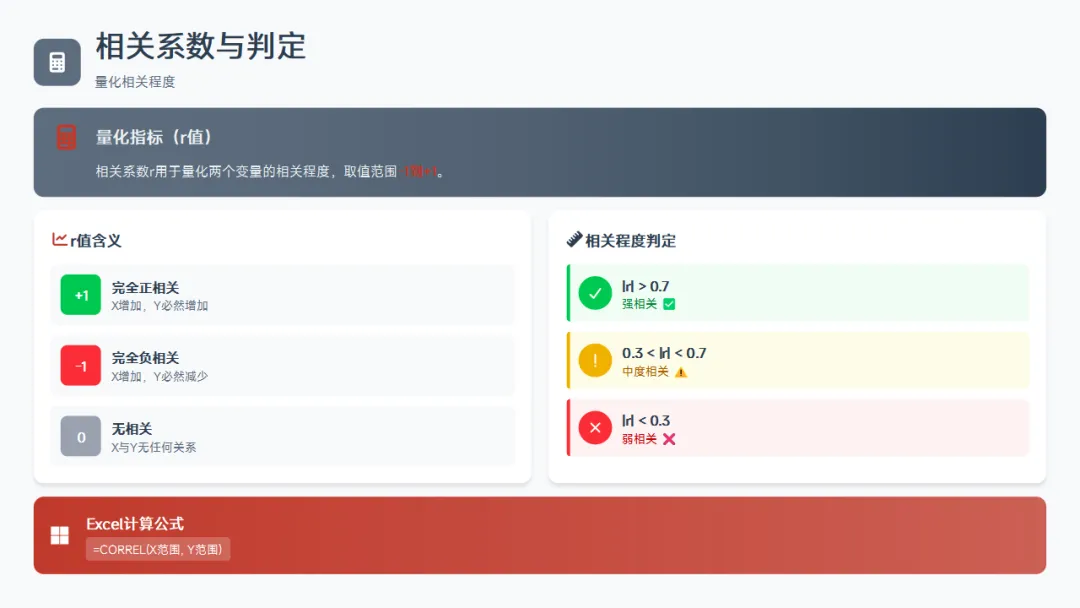

相关系数量化判定：

Excel公式：`=CORREL(X范围, Y范围)`

-	r	> 0.7：强相关 ✅
-	r	< 0.3：弱相关 ❌

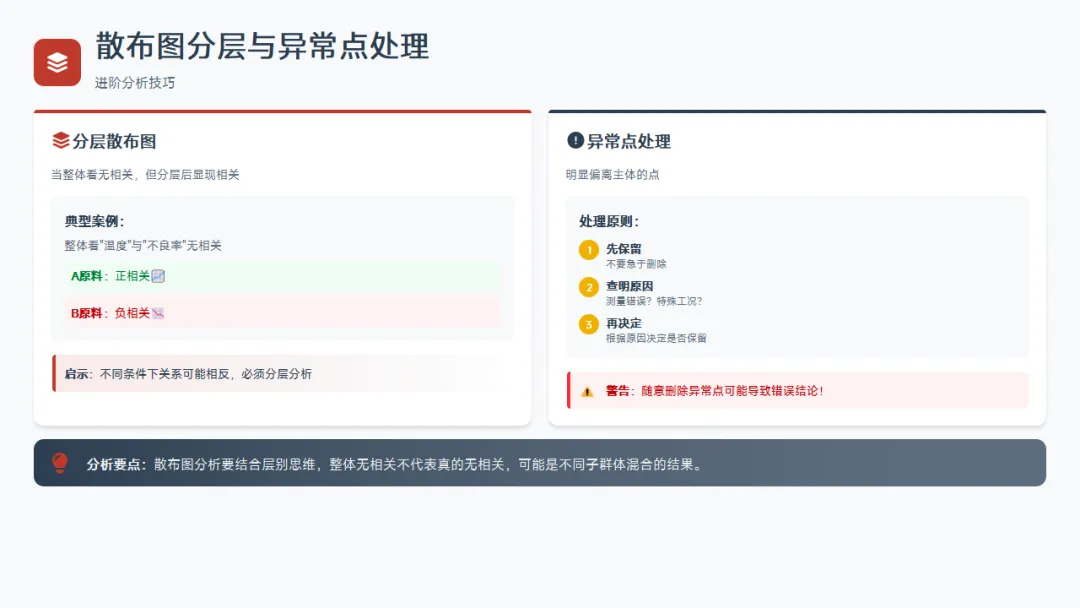

分层散布图技巧：当整体看无相关，但分层后显现相关。典型案例：整体看"温度"与"不良率"无相关，但分层后发现A原料呈正相关，B原料呈负相关。启示：不同条件下关系可能相反，必须分层分析。

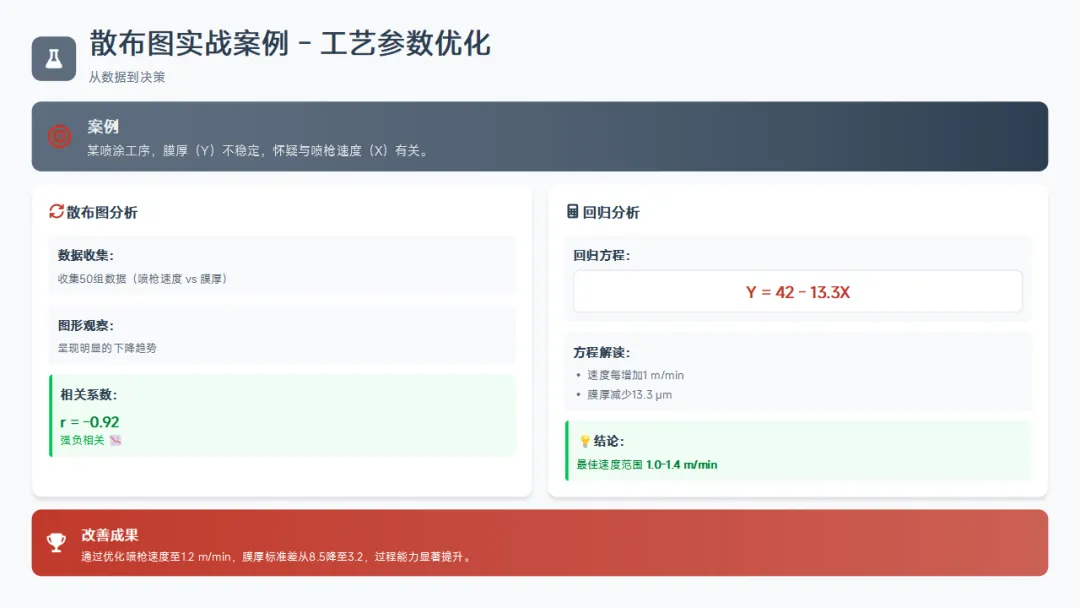

实战案例：某喷涂工序膜厚优化：

问题：膜厚（Y）不稳定，怀疑与喷枪速度（X）有关

散布图分析：呈现明显下降趋势，r = -0.92（强负相关）

回归方程：Y = 42 - 13.3X（速度每增加1 m/min，膜厚减少13.3 μm）

结论：最佳速度范围1.0-1.4 m/min，优化后膜厚标准差从8.5降至3.2

注意事项：相关不等于因果！即使r值很高，也不能直接断定因果关系，需要结合专业知识和实验验证。

6. 直方图（Histogram）：过程健康的"体检报告"

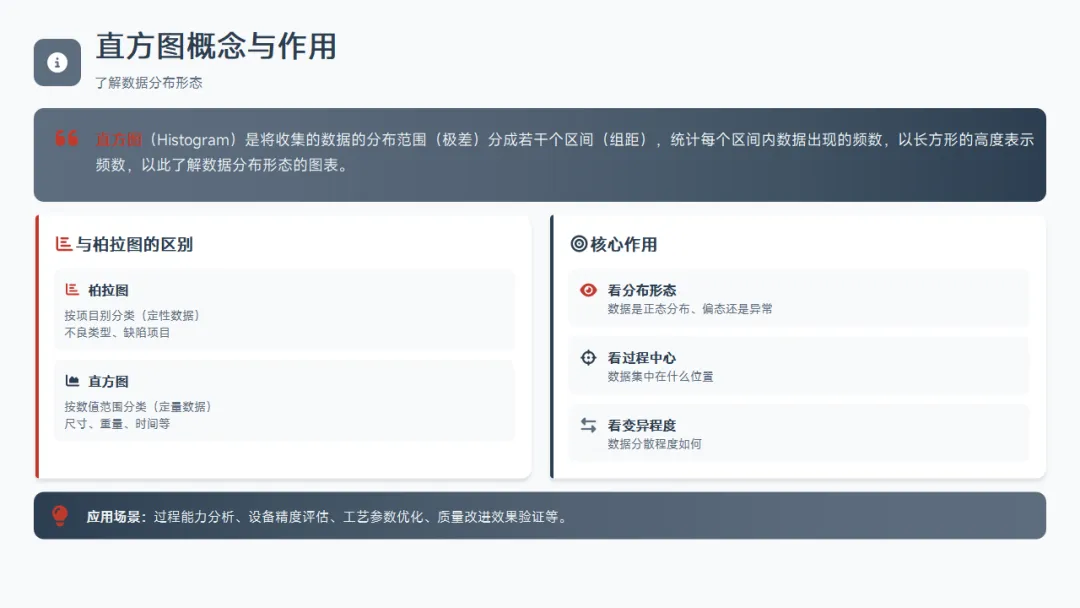

与柏拉图的区别：柏拉图按项目别分类（定性数据：不良类型、缺陷项目），直方图按数值范围分类（定量数据：尺寸、重量、时间）。

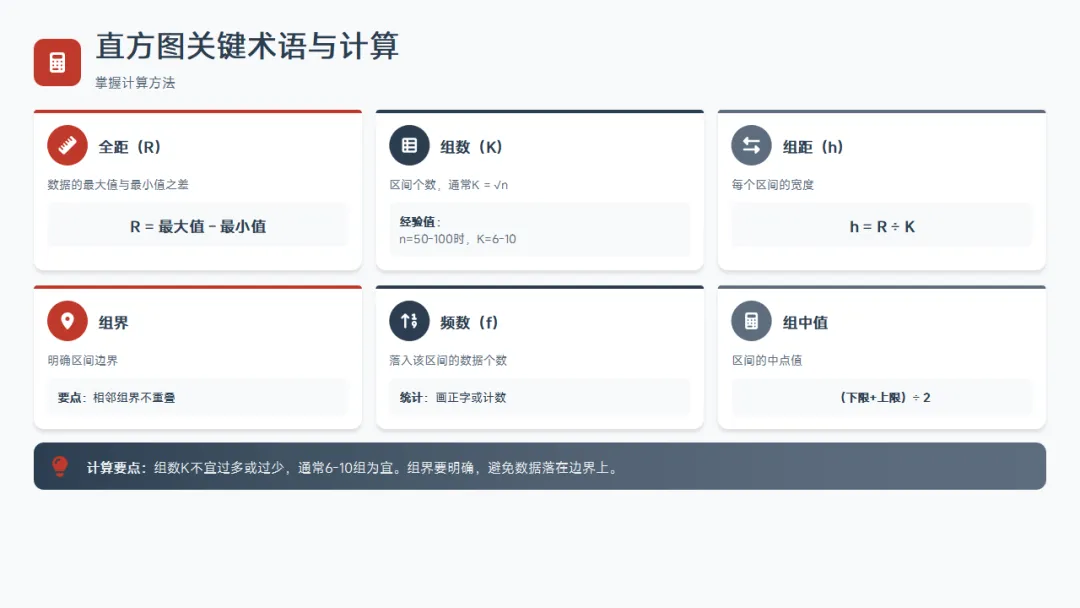

关键术语与计算：

全距（R）：最大值-最小值

组数（K）：通常K=√n，经验值n=50-100时K=6-10

组距（h）：R÷K

组界：明确区间边界（相邻组界不重叠）

组中值：（下限+上限）÷2

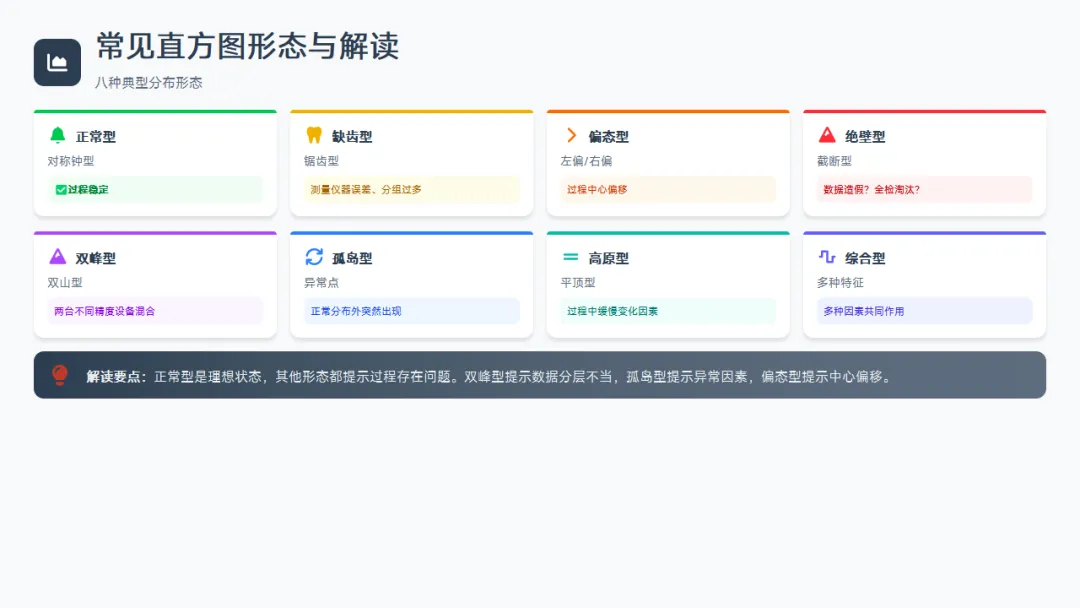

八种分布形态解读：

正常型（对称钟型）：过程稳定

缺齿型（锯齿型）：测量仪器误差、分组过多

偏态型（左偏/右偏）：过程中心偏移

绝壁型（截断型）：数据造假？全检淘汰？

双峰型（双山型）：两台不同精度设备混合（需分层）

孤岛型：正常分布外突然出现异常点

高原型（平顶型）：过程中缓慢变化因素

综合型：多种因素共同作用

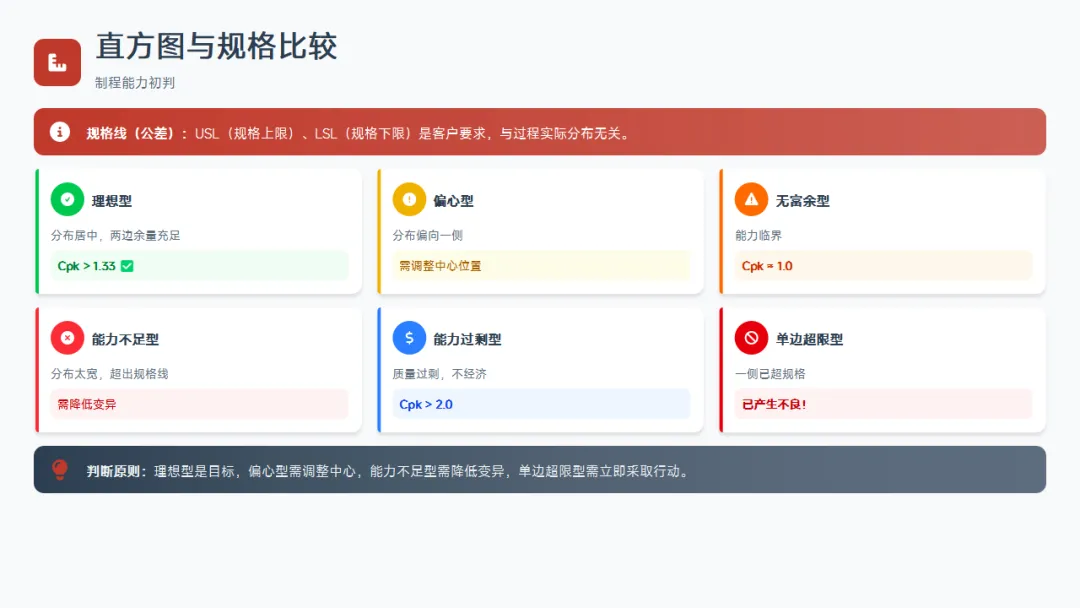

与规格比较（制程能力初判）：

理想型：分布居中，两边余量充足（Cpk>1.33）

偏心型：分布偏向一侧（需调整中心位置）

无富余型：能力临界（Cpk≈1.0）

能力不足型：分布太宽超出规格线（需降低变异）

单边超限型：一侧已超规格（已产生不良！需立即采取行动）

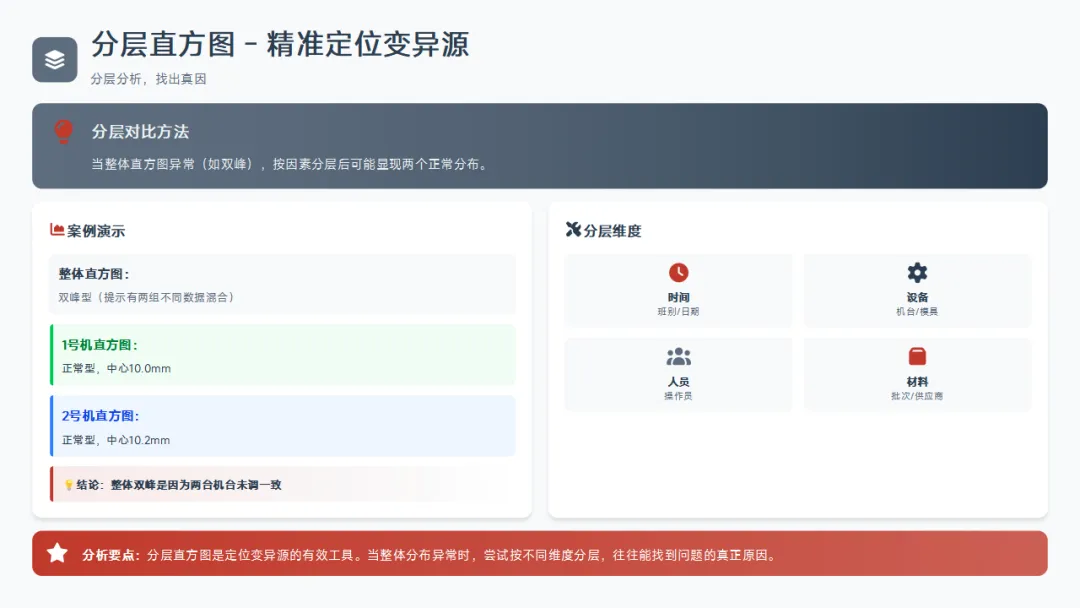

分层直方图——精准定位变异源：当整体直方图异常（如双峰），按因素分层后可能显现两个正常分布。案例：整体双峰型→按机台分层发现1号机正常型（中心10.0mm）、2号机正常型（中心10.2mm）→结论：两台机台未调一致。

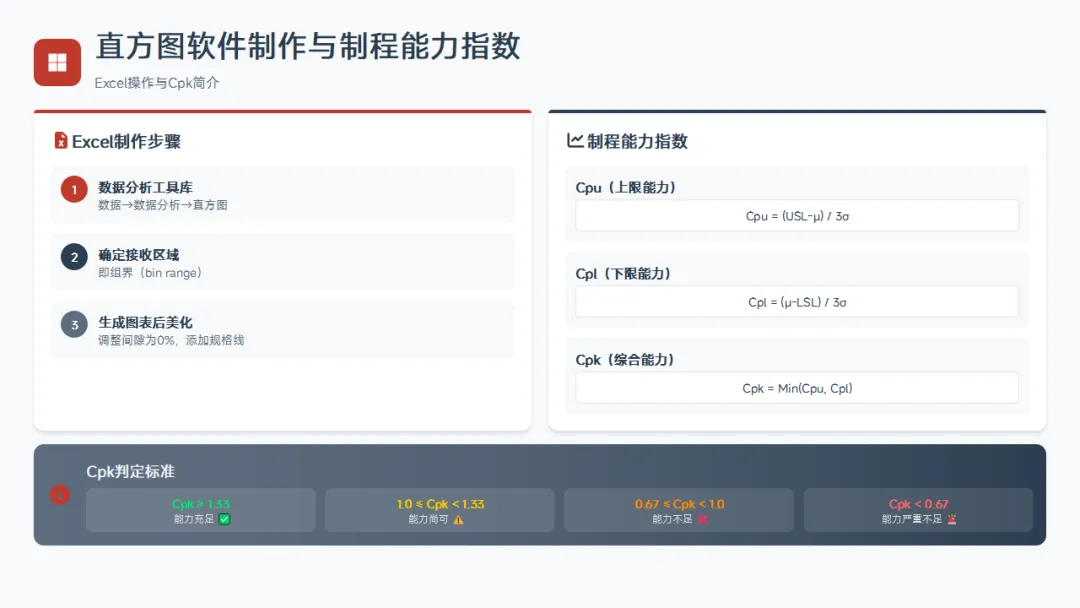

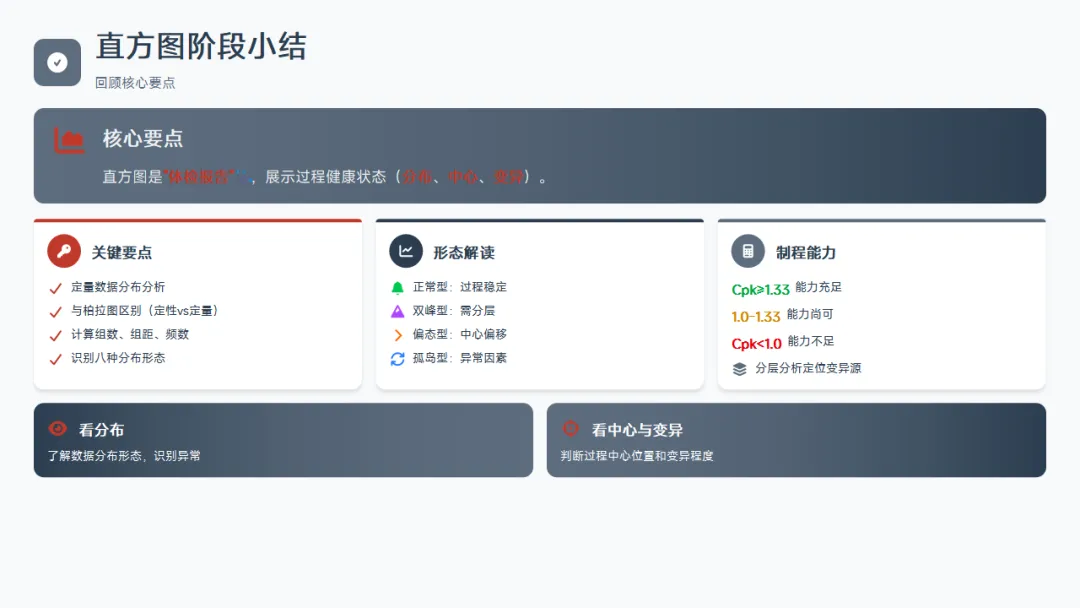

制程能力指数（Cpk）计算：

Cpk = Min[(USL-μ)/3σ, (μ-LSL)/3σ]

Cpk ≥ 1.33：能力充足

1.0 ≤ Cpk < 1.33：能力尚可

Cpk < 1.0：能力不足（需立即改善）

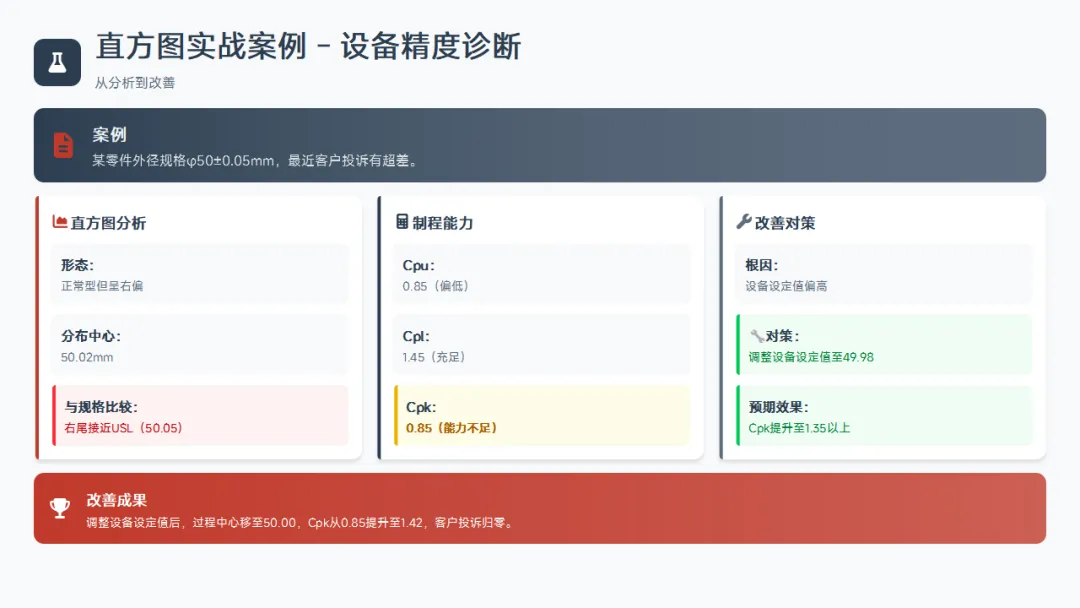

实战案例：某机加工轴径φ20±0.02mm：

直方图分析：正常型但呈右偏，分布中心50.02mm，右尾接近USL

制程能力：Cpu=0.85（偏低），Cpl=1.45（充足），Cpk=0.85（能力不足）

根因：设备设定值偏高

对策：调整设备设定值至49.98

改善成果：Cpk从0.85提升至1.42，客户投诉归零

过程监控篇

7. 控制图（Control Chart）：统计过程控制（SPC）的核心工具

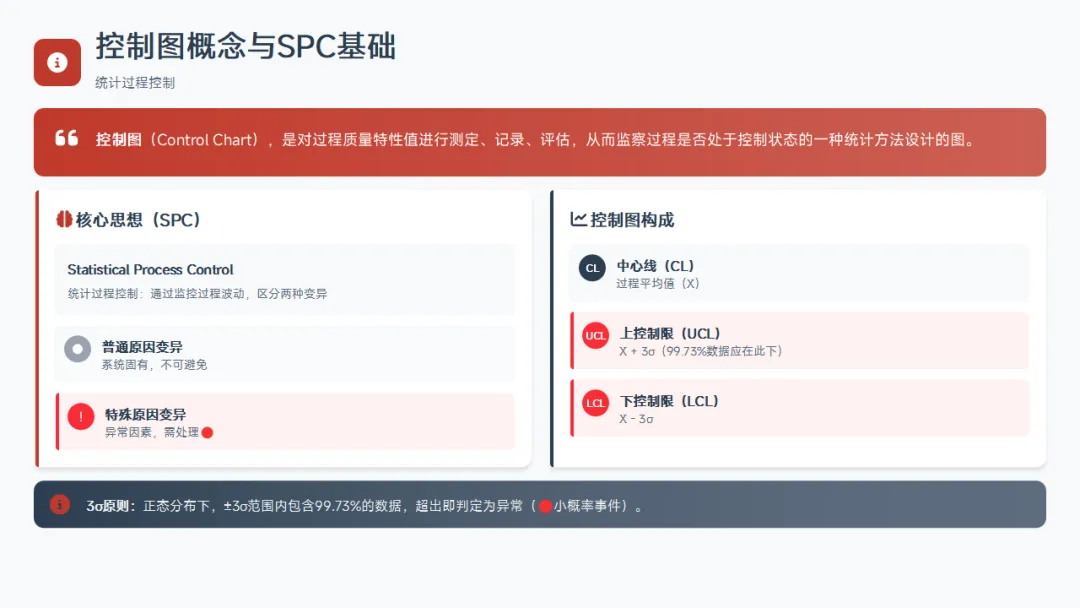

核心思想：通过监控过程波动，区分普通原因变异（系统固有，不可避免）与特殊原因变异（异常因素，需立即处理）。基于3σ原则（正态分布下±3σ范围包含99.73%数据），超出即判定为异常（小概率事件）。

控制图类型选择：

计量型控制图（连续数据，能计量不计数，信息量更大）：

X̄-R图（均值-极差图）最常用，样本量n=2-5

X̄-S图（均值-标准差图）：样本量>10时使用

X-MR图（单值-移动极差图）：破坏性检验或100%检测

计数型控制图（属性数据）：

P图（不合格品率控制图）：样本量可变

Np图（不合格品数控制图）：样本量固定

C图（缺陷数控制图）：样本量固定

U图（单位缺陷数控制图）：样本量可变

X̄-R控制图制作详解：

数据收集：25组（K=25），每组4-5件（n=4或5），每班/每小时抽样1组
计算每组平均值X̄和极差R（组内最大-最小）
计算总平均值X̄̄（所有X̄的平均，作为CL）
计算平均极差R̄（所有R的平均）
计算控制限（查系数表，n=4时A2=0.729）：

X̄图：UCL/LCL = X̄̄ ± A2×R̄

R图：UCL = D4×R̄，LCL = D3×R̄（n≤6时为0）

八大判异准则（WECO法则）：

1点出界：1个点超出3σ（UCL/LCL）
连续9点同侧：在中心线同一侧
连续6点升降：连续上升或下降
连续14点交替：数据分层不当
3点2点超2σ：连续3点中2点落在A区外（2/3准则）
5点4点超1σ：连续5点中4点落在B区外（4/5准则）
连续15点C区：数据不独立
连续8点无C区：数据来自不同总体

实战案例：某机加工轴径φ20±0.02mm监控：

第15组异常：X̄=20.018（超出UCL）→ 查明该时段刀具微调过

第8-16组趋势异常：R逐渐增大→ 发现设备轴承间隙变大，需维护

采取措施：调整刀具+设备维护

改善成果：过程恢复稳定，不良率从5%降至0.5%

P图（不良率控制图）应用：

适用于外观检验、装配直通率、来料检验等场景

控制限随样本量n变化而波动（n大时限收窄，n小时限放宽，呈阶梯状）

六大使用误区与成功关键：

误区：规格线当控制限（控制限基于过程实际数据，规格线基于客户要求）、控制限一成不变（过程重大改善后应重新计算）、过度调整（点一接近界限就调整反而增大变异）、数据造假、只画图不分析、样本非随机

成功关键（SPCA原则）：Scientific（科学抽样）、Process（关注过程而非产品）、Control（控制限而非规格限）、Action（对异常立即行动）

综合应用与实战策略

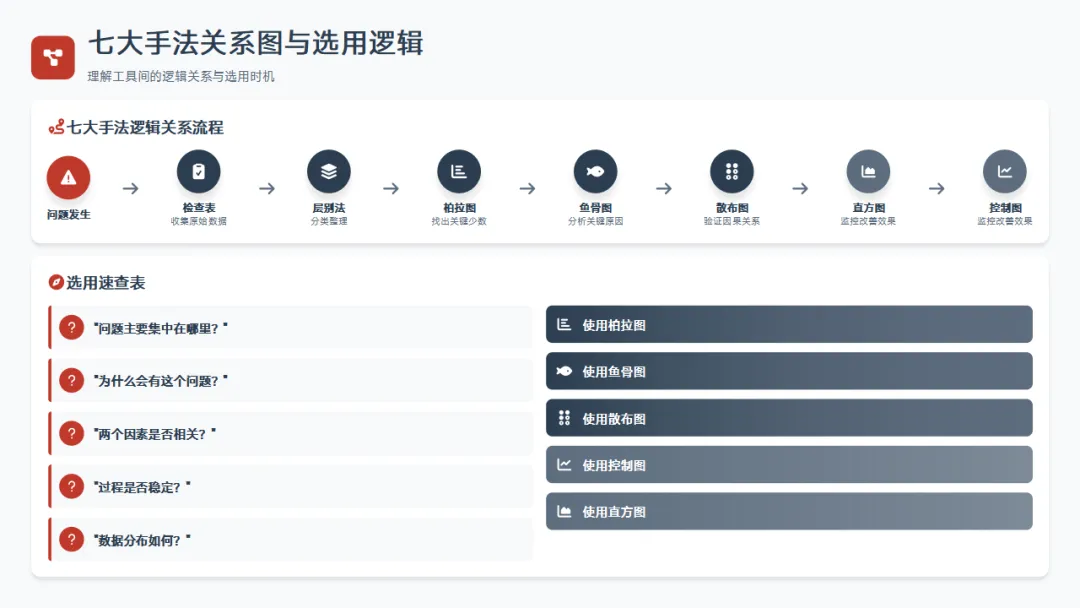

七大手法组合拳应用逻辑

问题解决全流程：

问题发现：检查表（标准化收集）+ 层别法（分类整理）
问题分析：柏拉图（找关键少数）+ 鱼骨图（系统找原因）+ 散布图（验证关系）
监控改善：直方图（看分布）+ 控制图（监控趋势）

工具选用速查表：

"问题主要集中在哪里？"→ 使用柏拉图

"为什么会有这个问题？"→ 使用鱼骨图

"两个因素是否相关？"→ 使用散布图

"过程是否稳定？"→ 使用控制图

"数据分布如何？"→ 使用直方图

常见错误与对策总结

工具	常见错误	正确做法
检查表	过度设计、缺乏层别、无人问津、事后补录	目的明确、预设层别栏位、及时分析、真实记录
层别法	维度选择错误、颗粒度太粗、忽略交互作用、层别后无行动	基于经验选维度、适当细分、考虑多因素交互、必须采取行动
柏拉图	项目未排序、柱间有间隙、样本数太少、忽视安全项	必须按频次降序、紧密排列（间隙0%）、样本>100、安全法规项优先
因果图	问题太大、原因即对策、因果颠倒、遗漏6M、未经确认	问题具体、区分原因与对策、理清逻辑、6M全覆盖、数据验证
散布图	样本量太少、忽视分层、随意删除异常点、混淆相关与因果	样本≥30组、分层分析、查明异常原因、结合专业验证
直方图	组数不当、忽视规格比较、未分层分析、计算错误	K=6-10组、与USL/LSL比较、异常时分层、验证计算
控制图	规格线当控制限、过度调整、样本非随机、只画不分析	基于过程数据计算、避免过度干预、随机抽样、立即对异常采取行动
