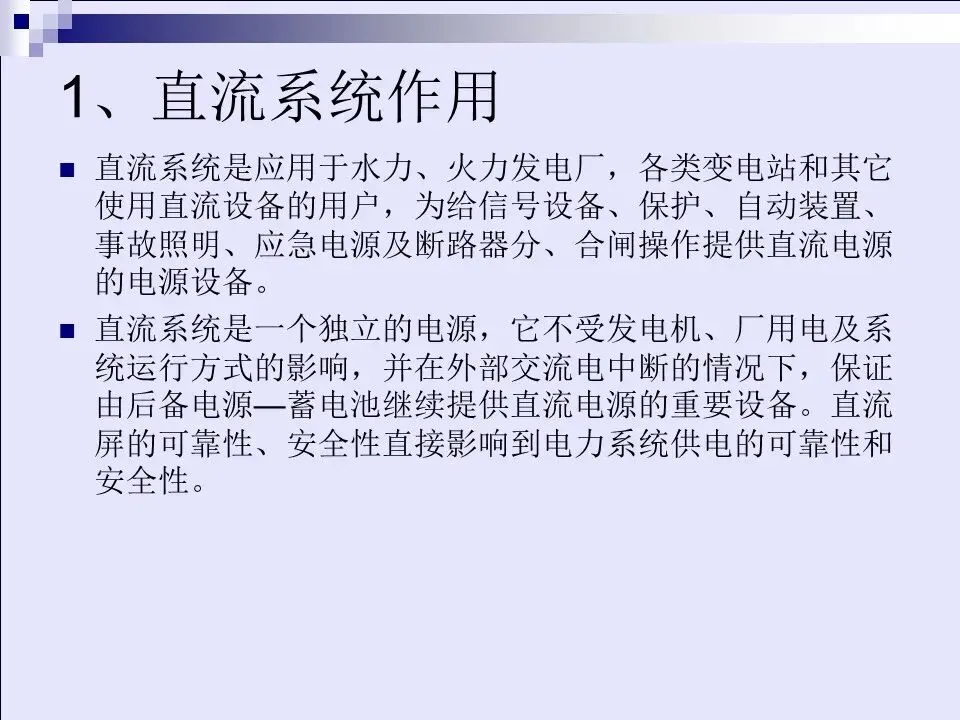

1、直流系统作用
直流系统是应用于水力、火力发电厂，各类变电站和其它使用直流设备的用户，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。
直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。

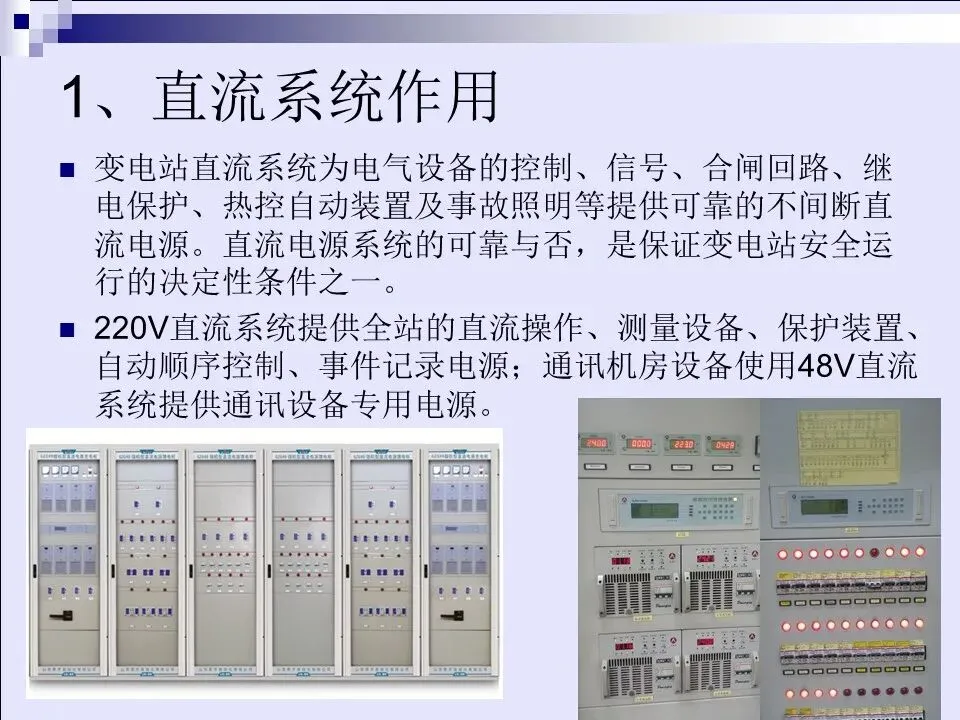

变电站直流系统为电气设备的控制、信号、合闸回路、继电保护、热控自动装置及事故照明等提供可靠的不间断直流电源。直流电源系统的可靠与否，是保证变电站安全运行的决定性条件之一。
220V直流系统提供全站的直流操作、测量设备、保护装置、自动顺序控制、事件记录电源；通讯机房设备使用48V直流系统提供通讯设备专用电源。

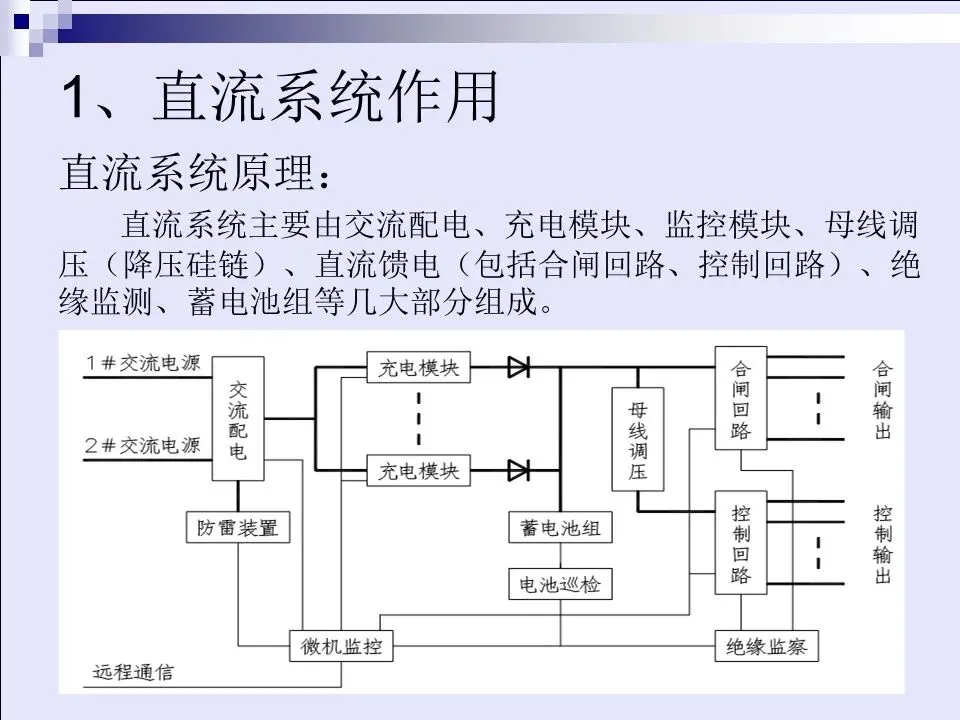

直流系统原理：

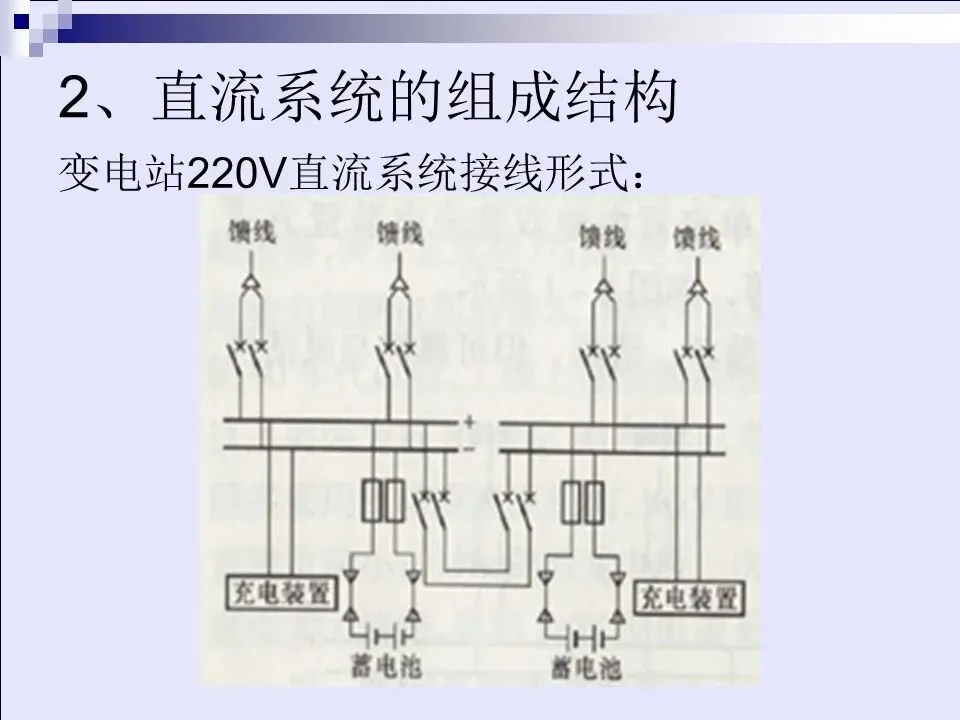

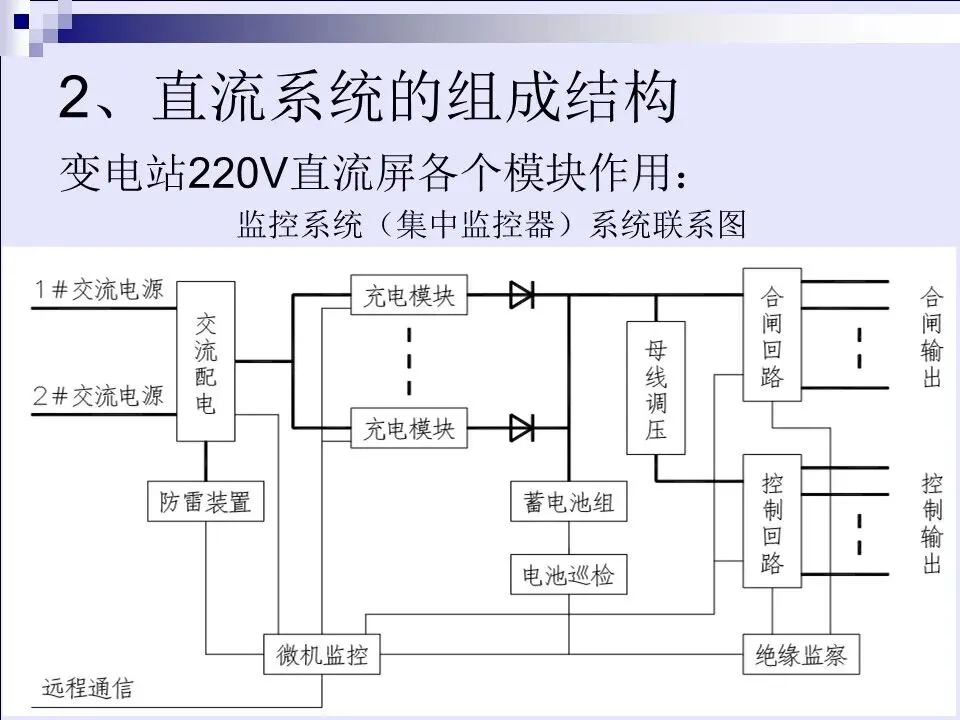

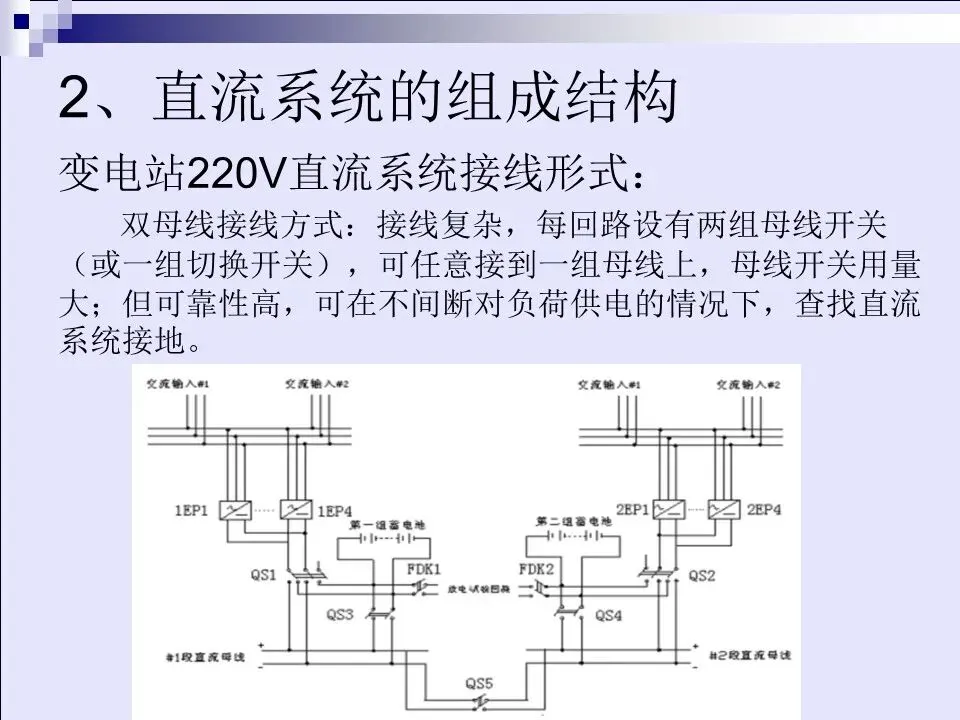

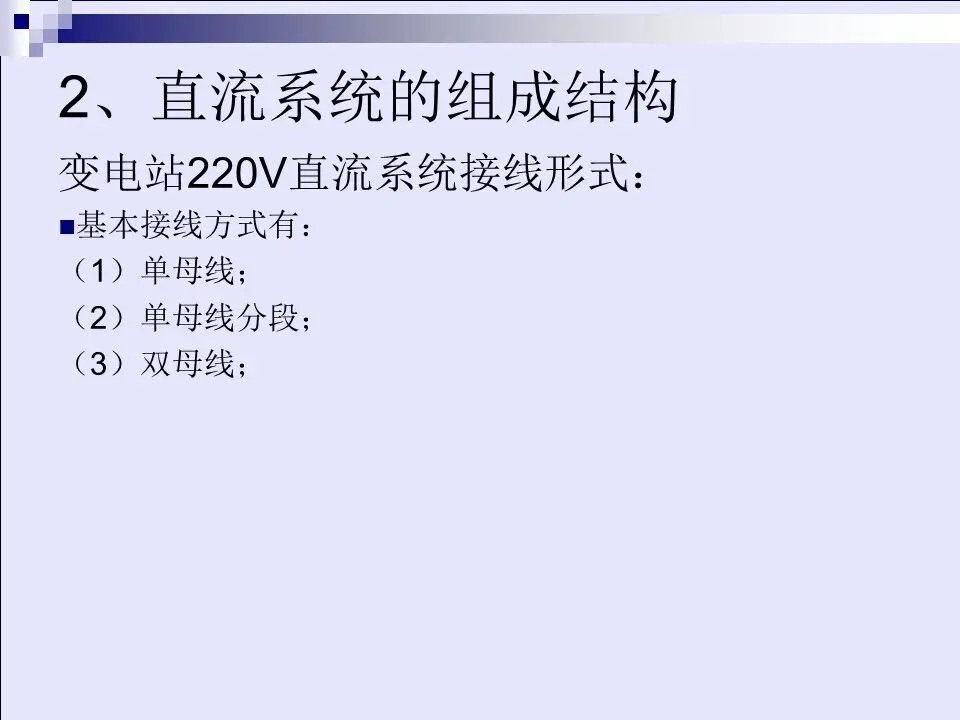

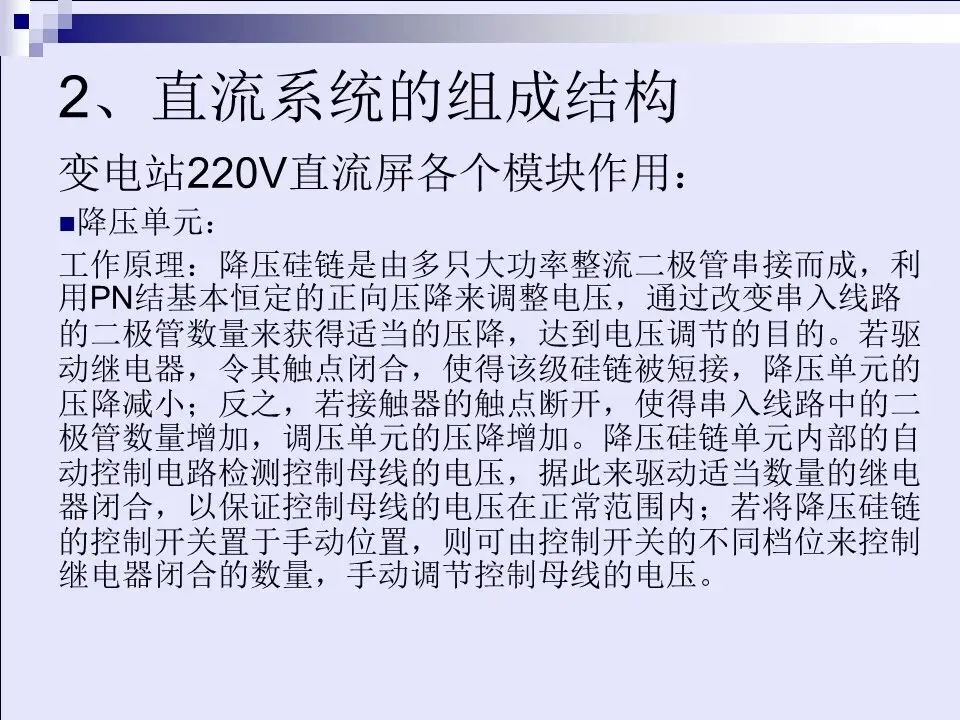

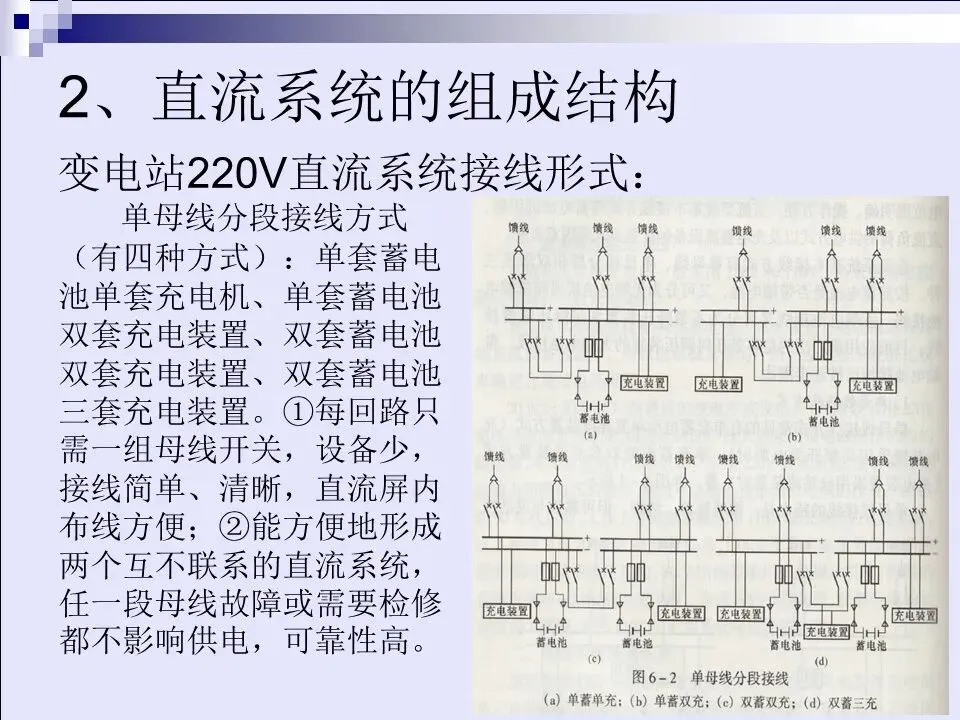

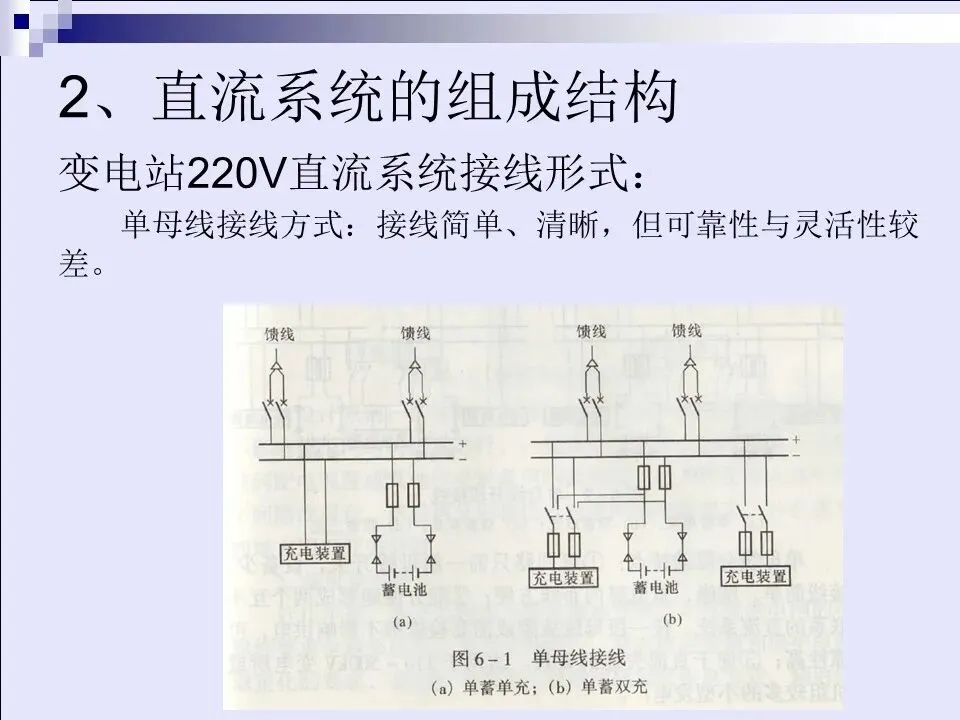

直流系统主要由交流配电、充电模块、监控模块、母线调压（降压硅链）、直流馈电（包括合闸回路、控制回路）、绝缘监测、蓄电池组等几大部分组成。

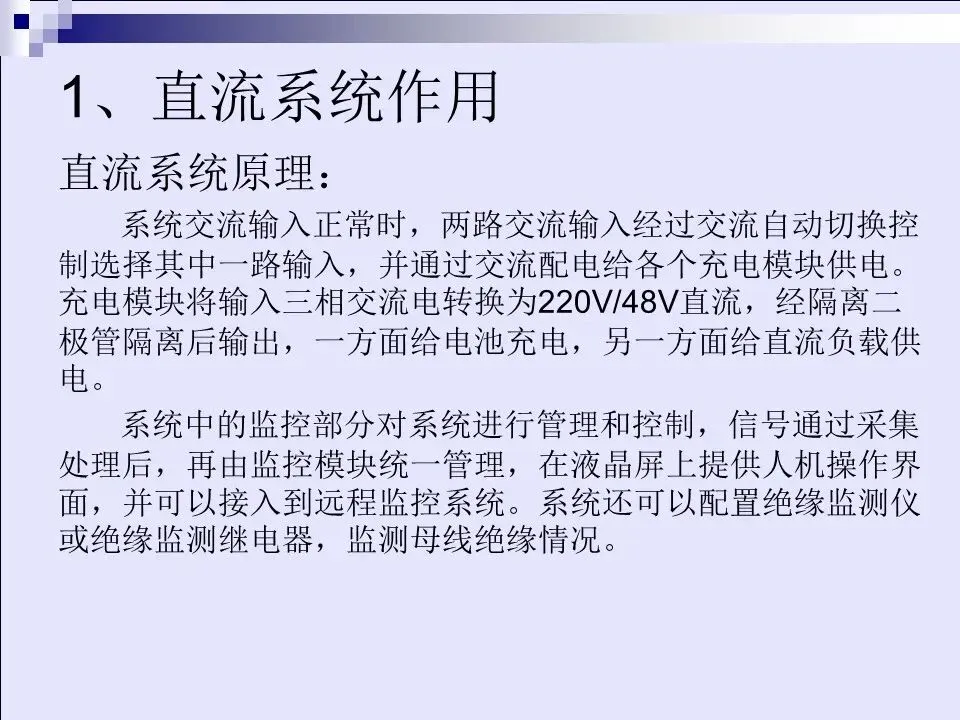

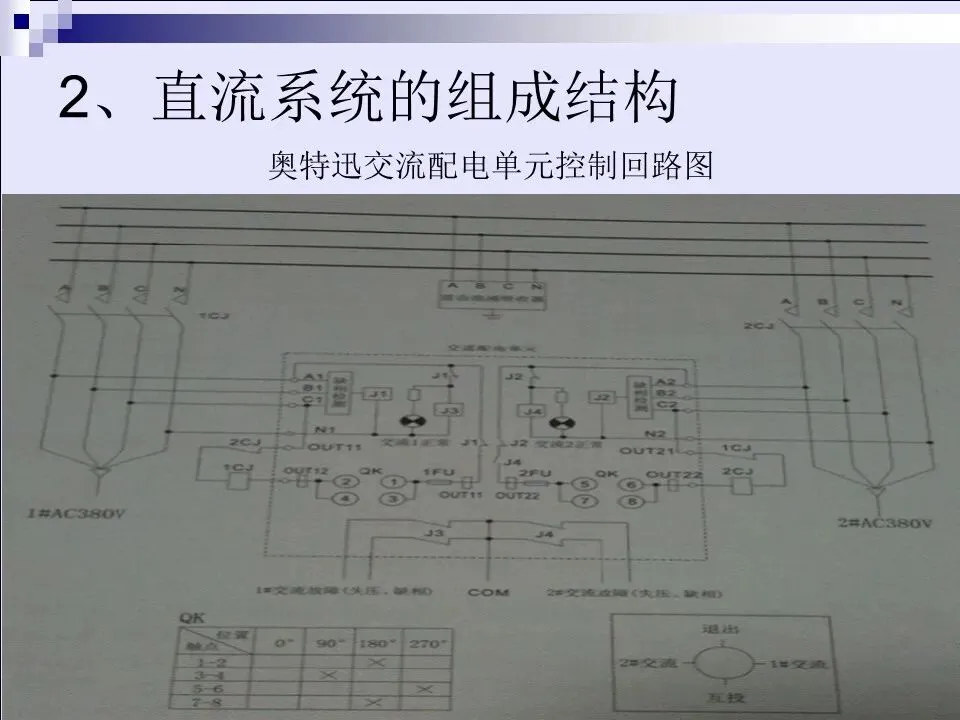

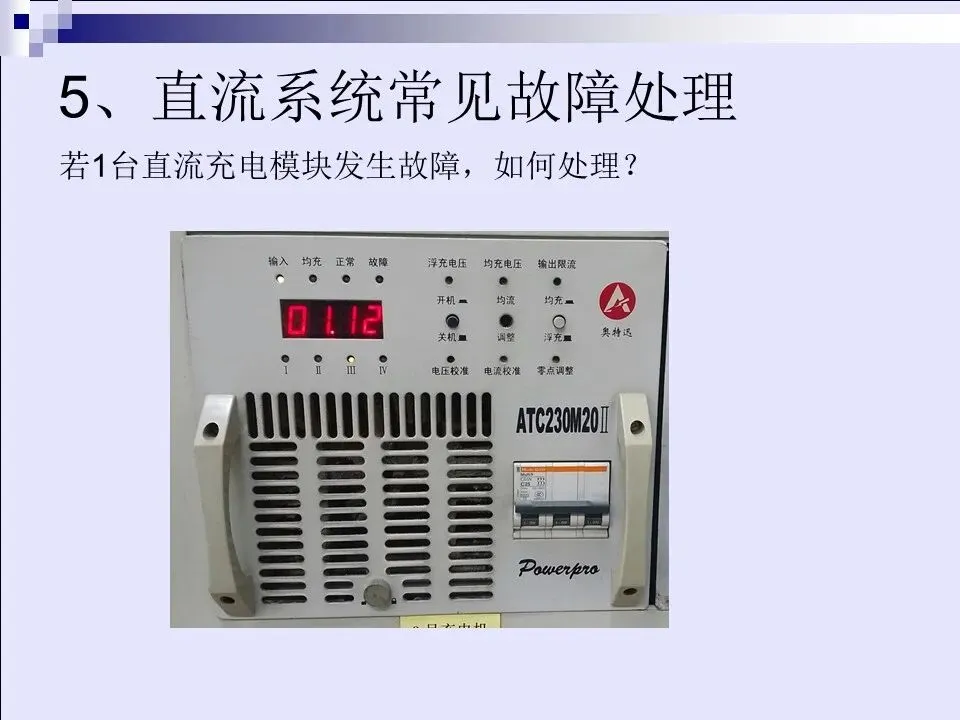

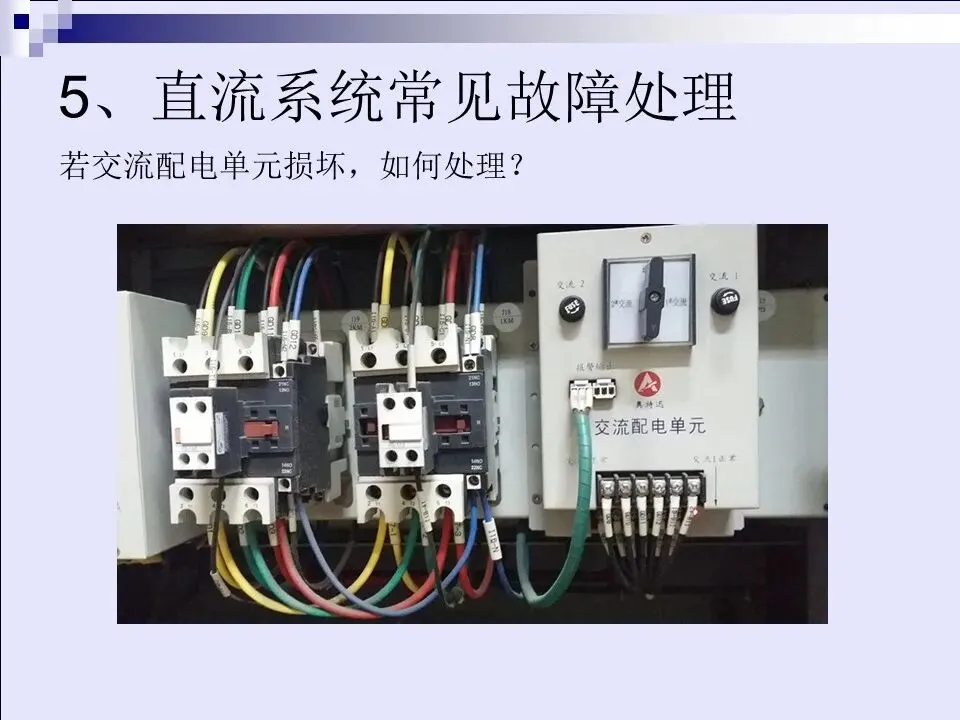

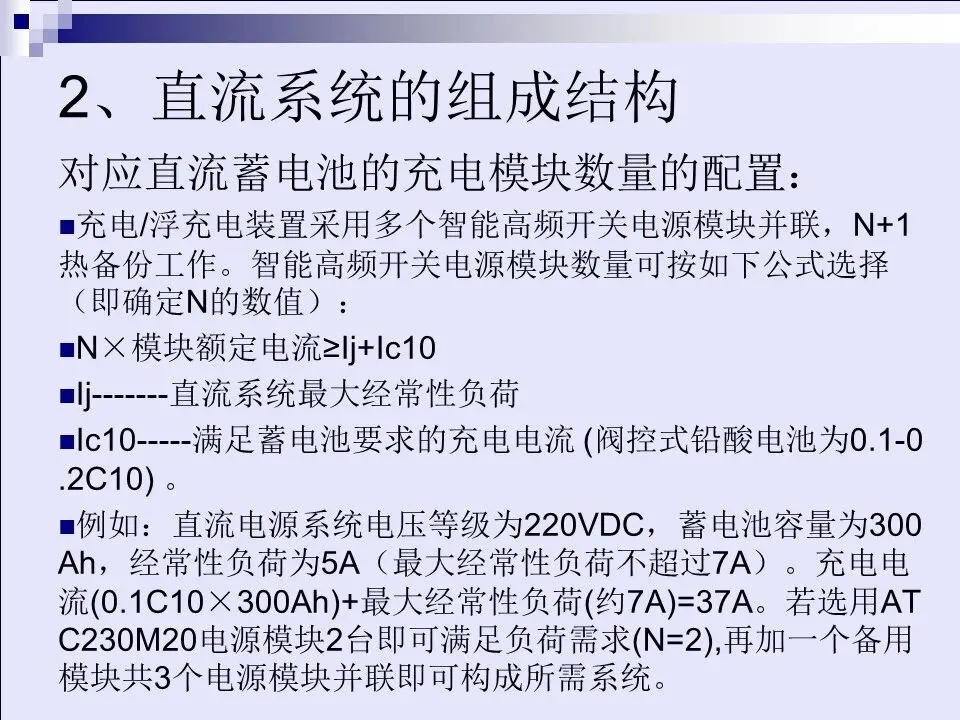

系统交流输入正常时，两路交流输入经过交流自动切换控制选择其中一路输入，并通过交流配电给各个充电模块供电。充电模块将输入三相交流电转换为220V/48V直流，经隔离二极管隔离后输出，一方面给电池充电，另一方面给直流负载供电。

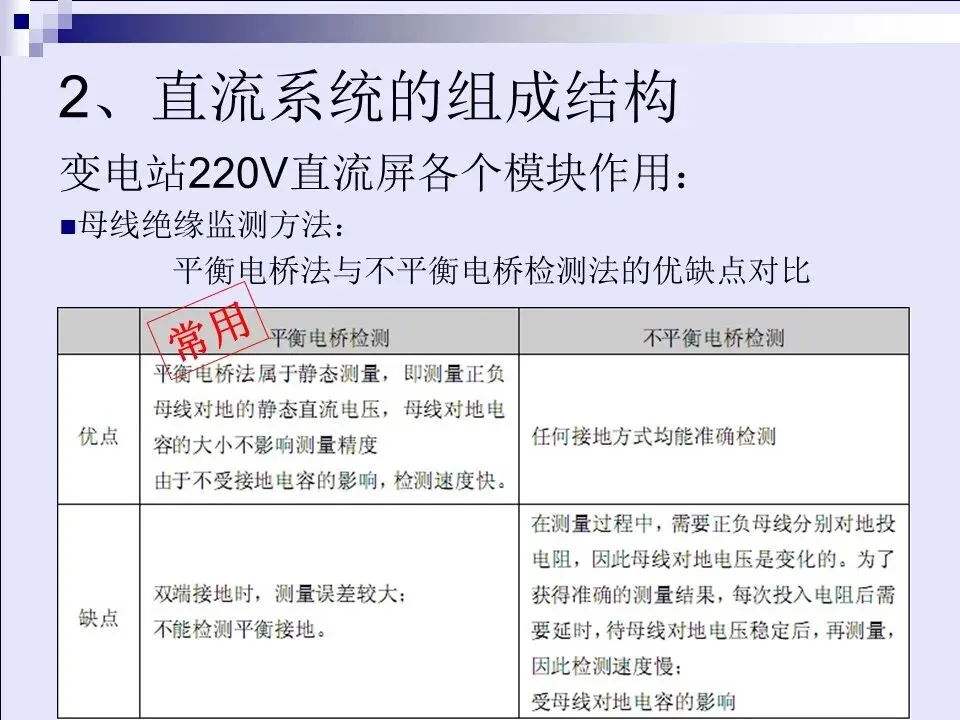

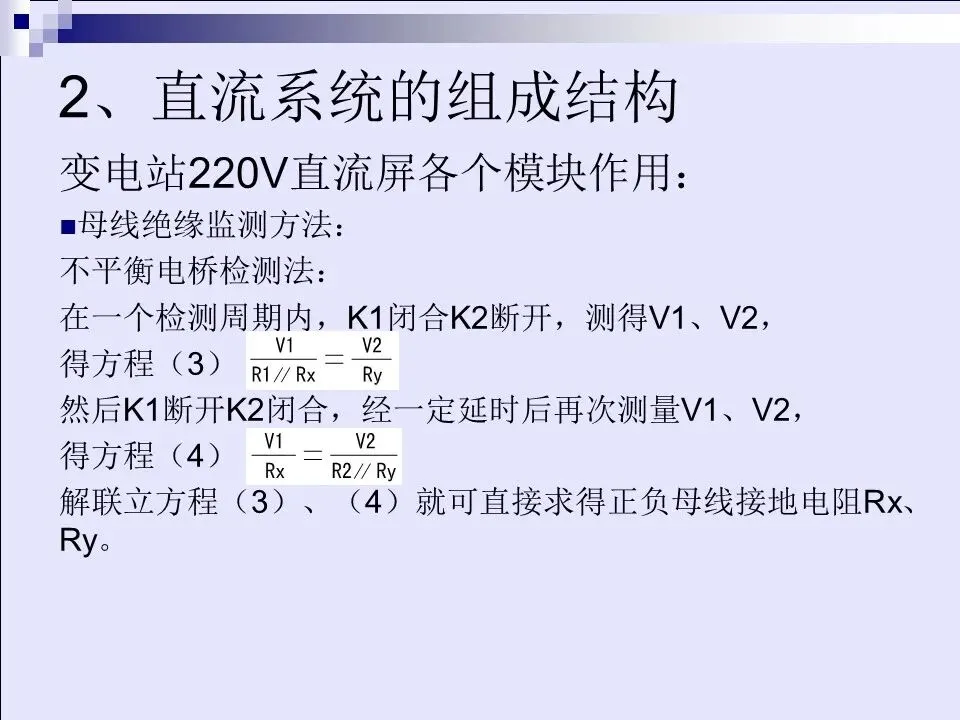

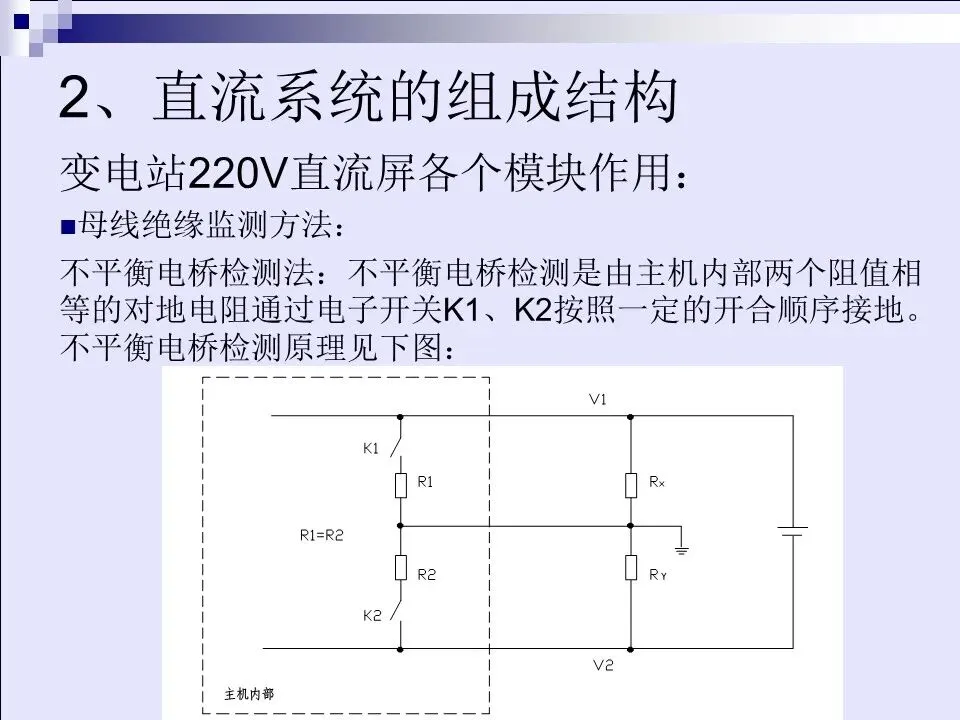

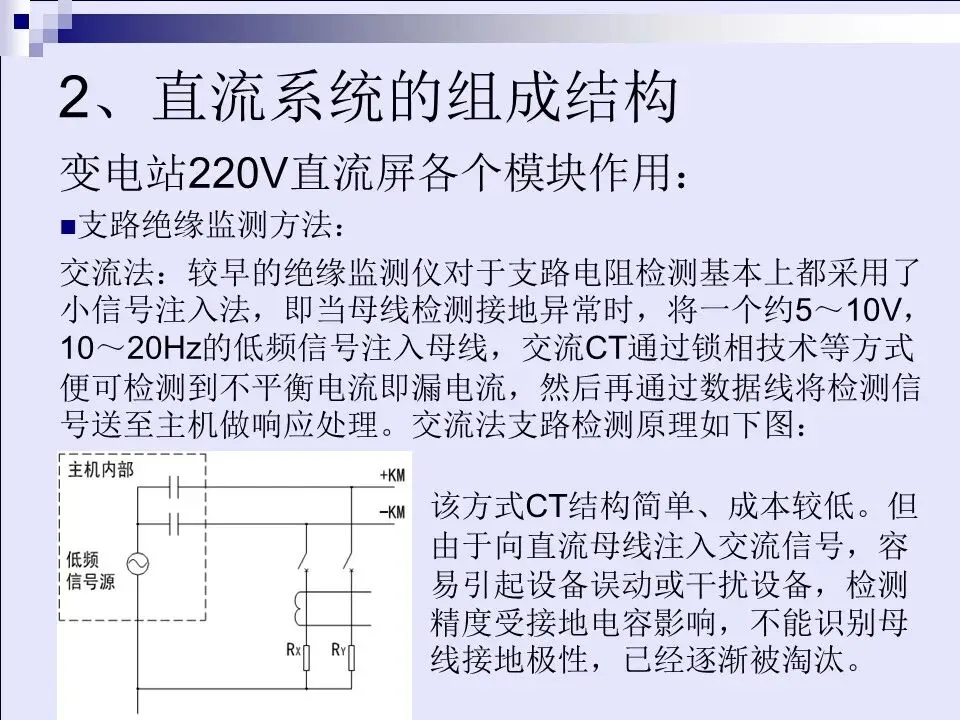

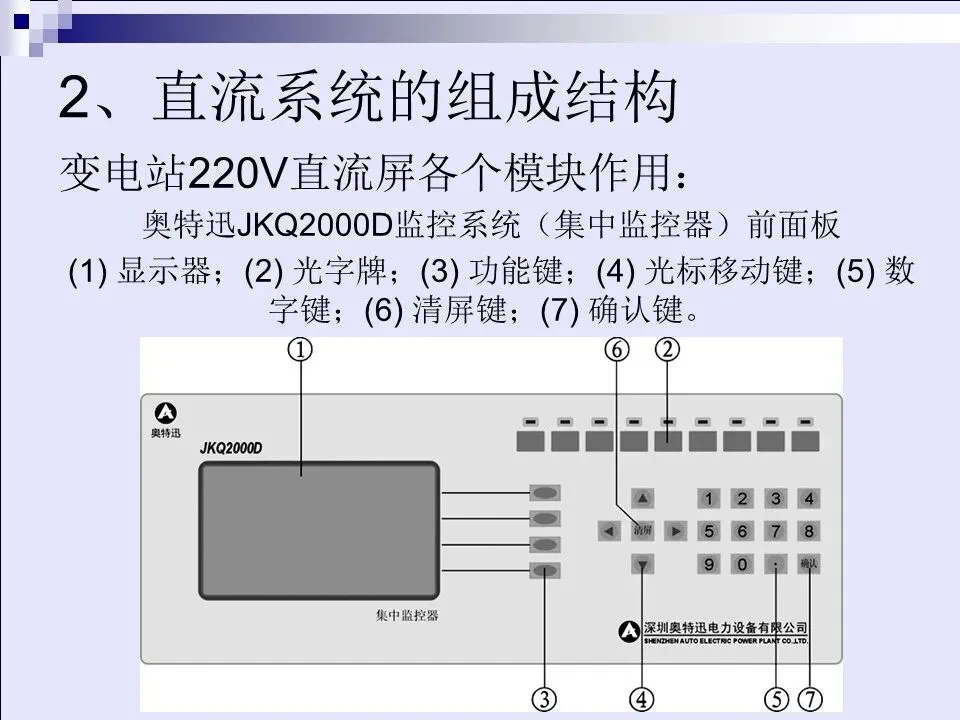

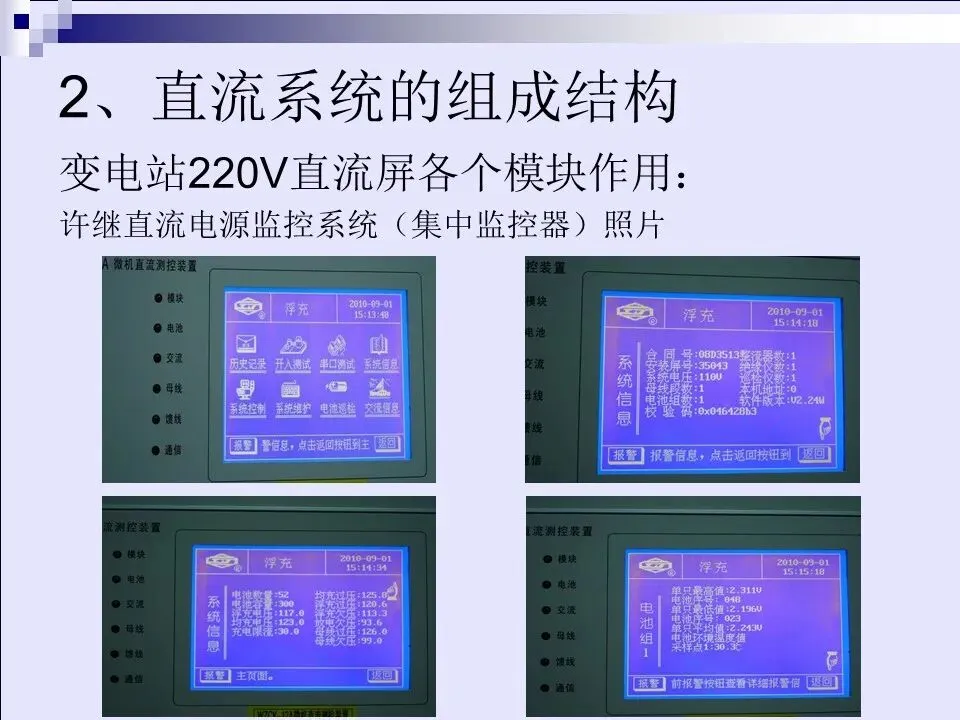

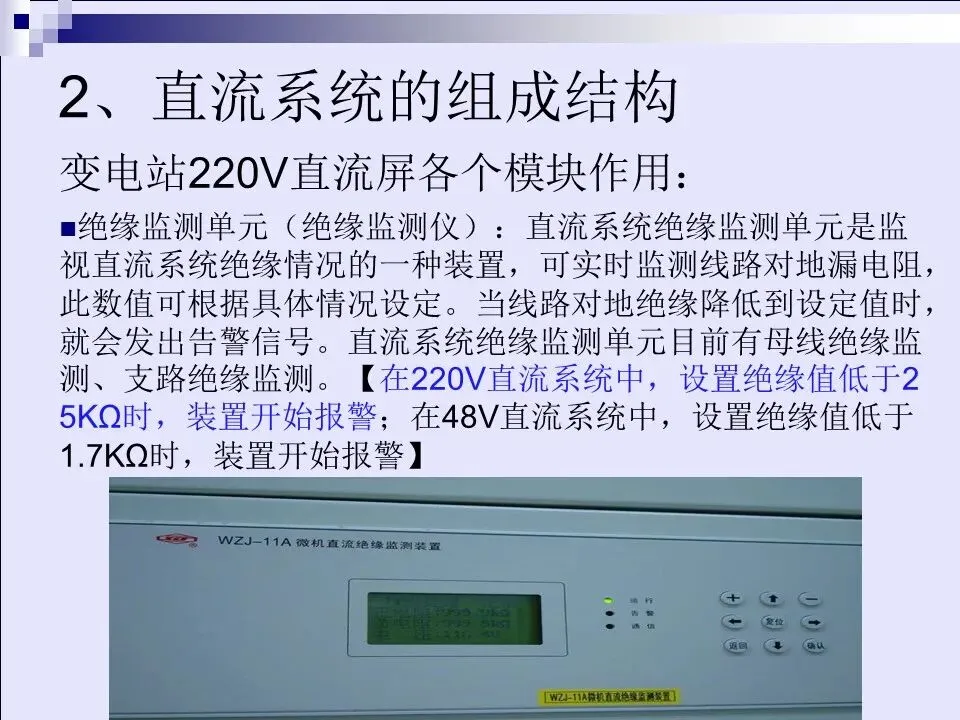

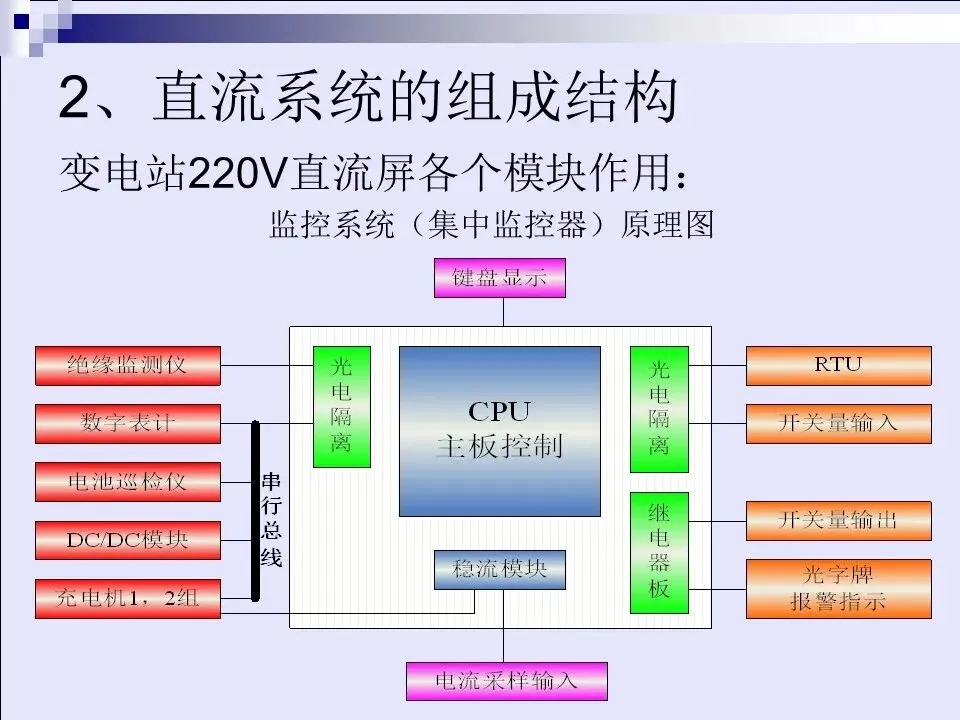

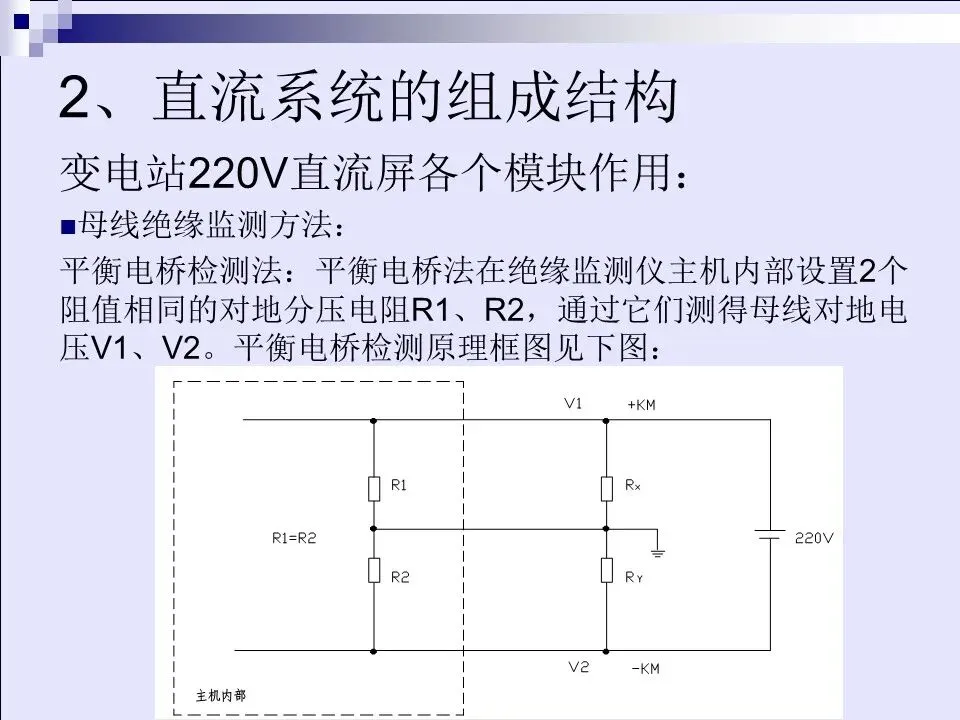

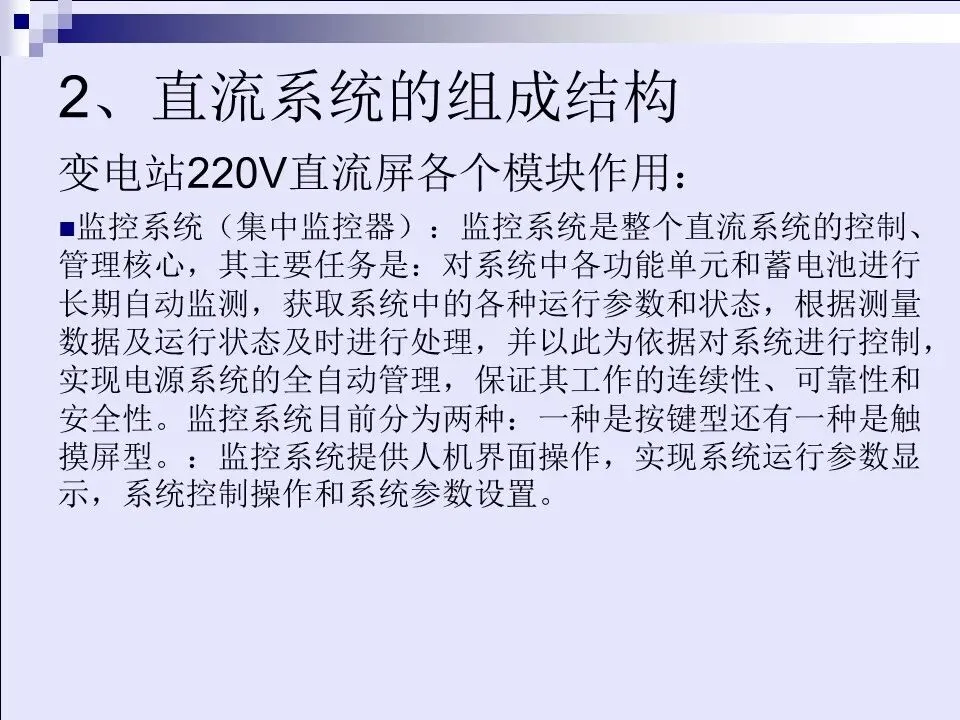

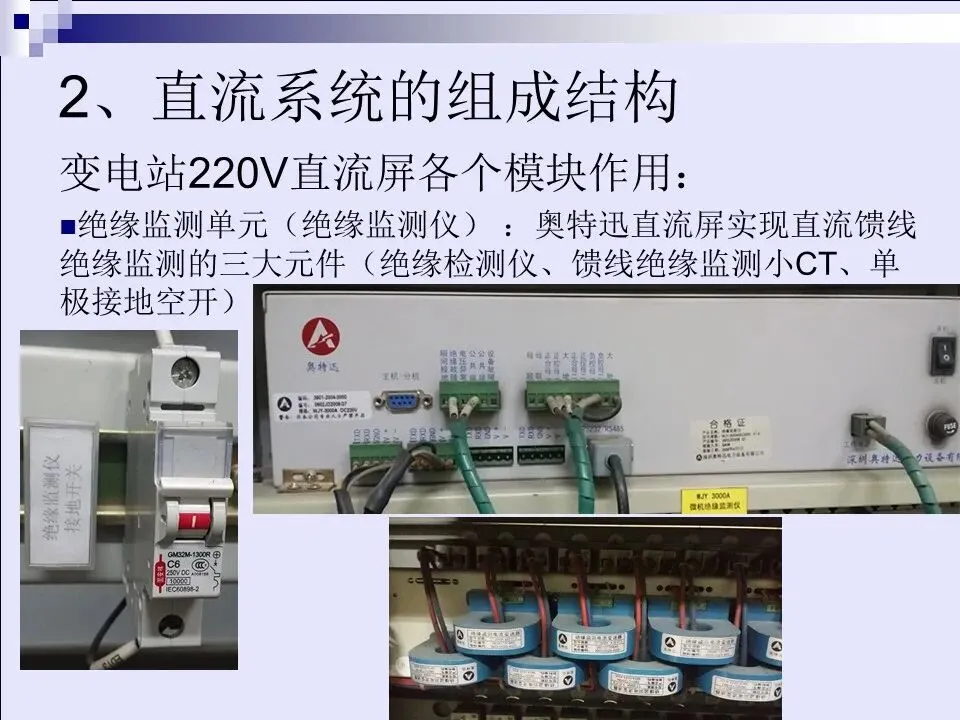

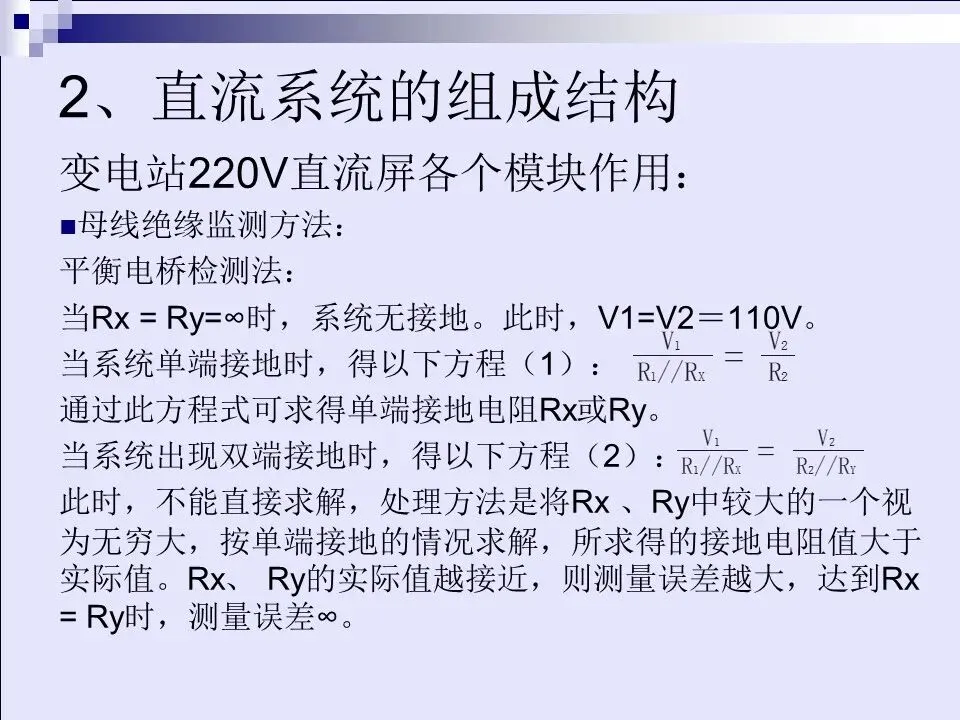

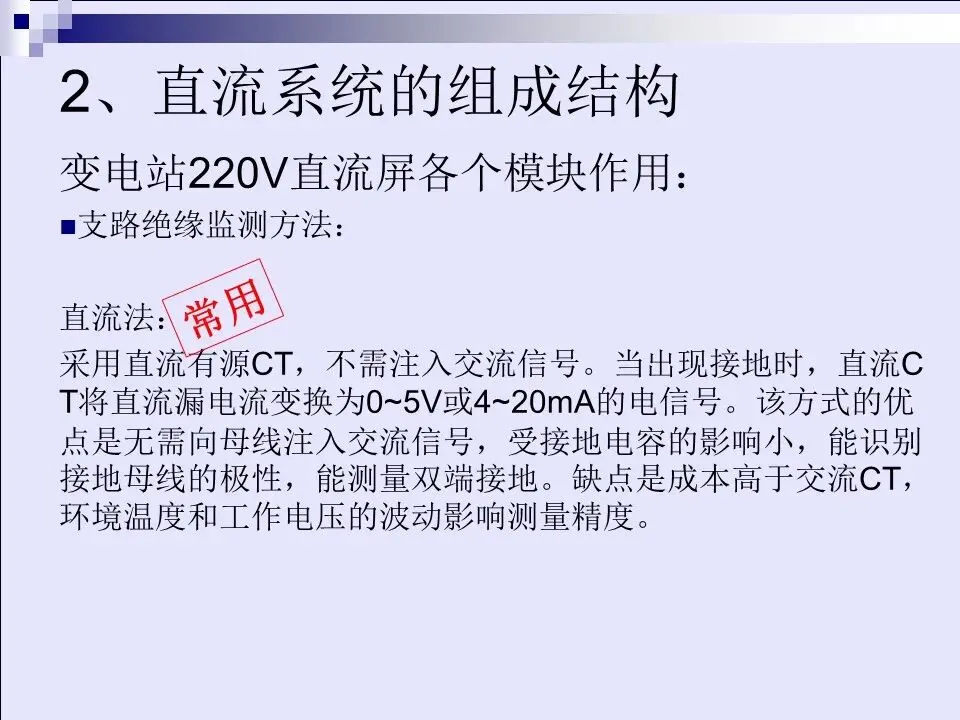

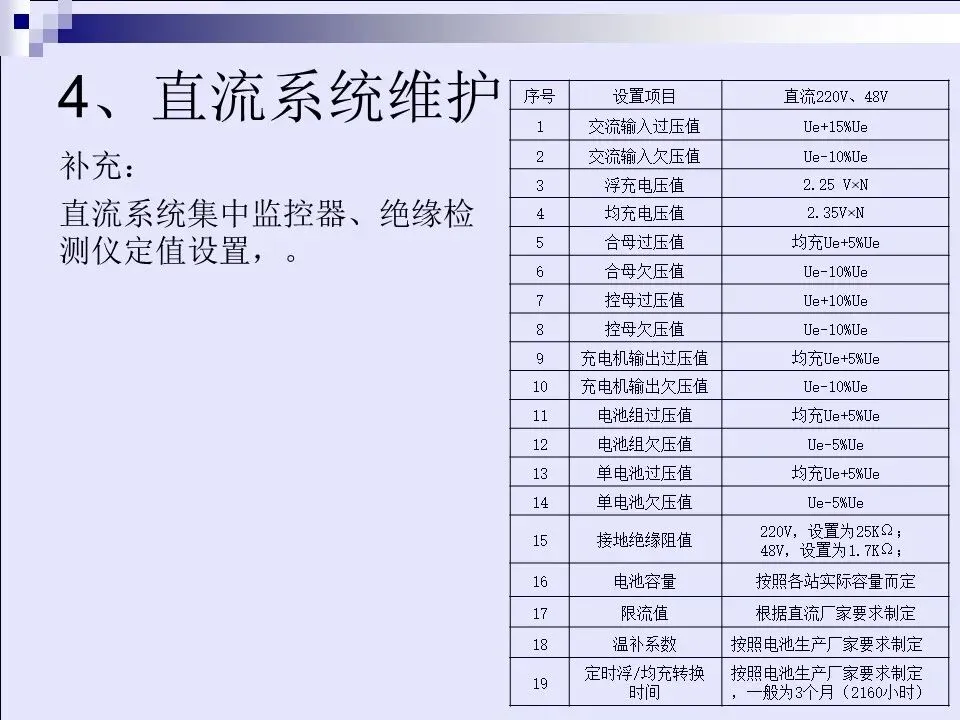

系统中的监控部分对系统进行管理和控制，信号通过采集处理后，再由监控模块统一管理，在液晶屏上提供人机操作界面，并可以接入到远程监控系统。系统还可以配置绝缘监测仪或绝缘监测继电器，监测母线绝缘情况。

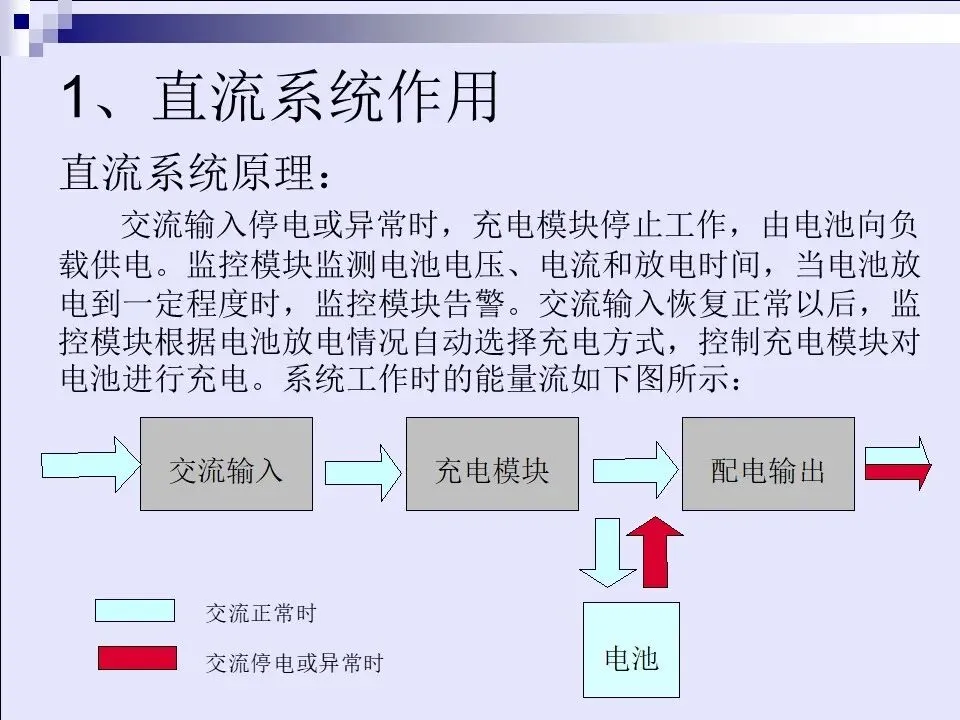

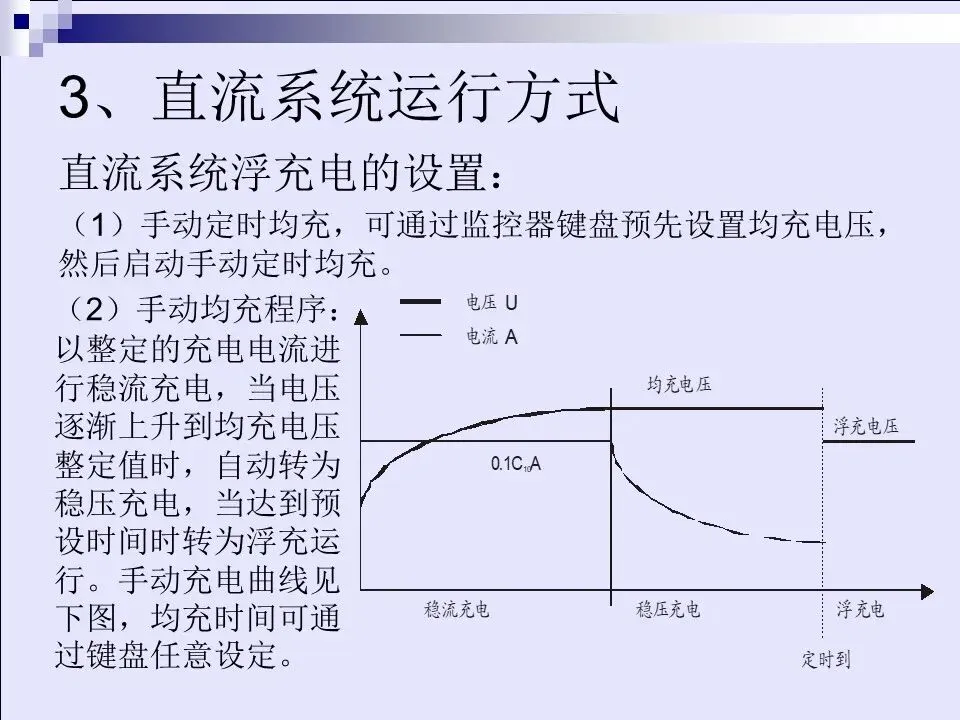

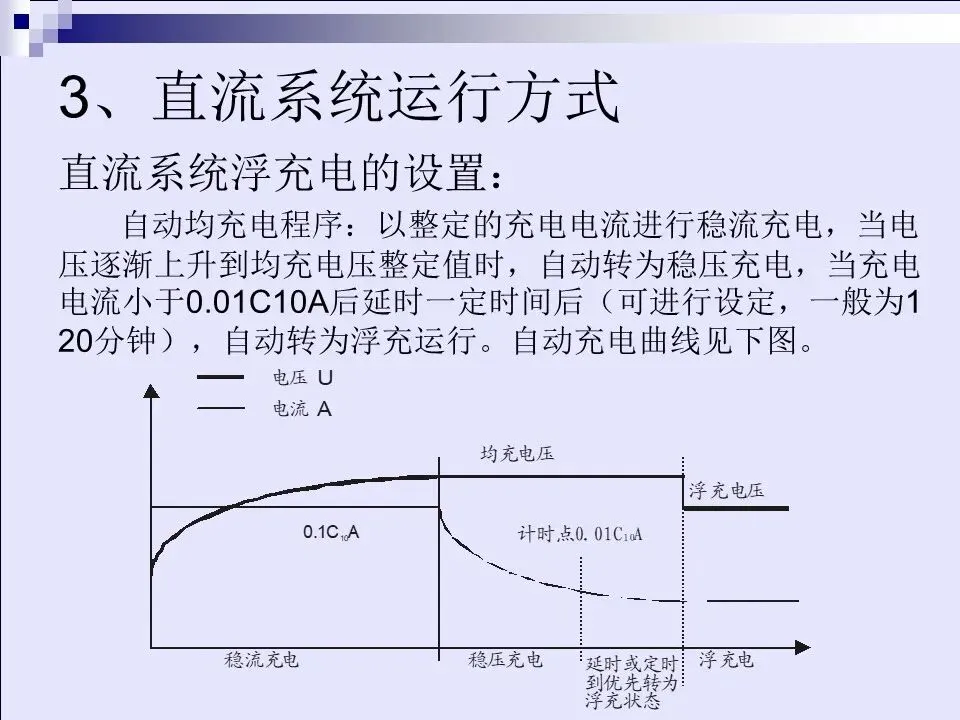

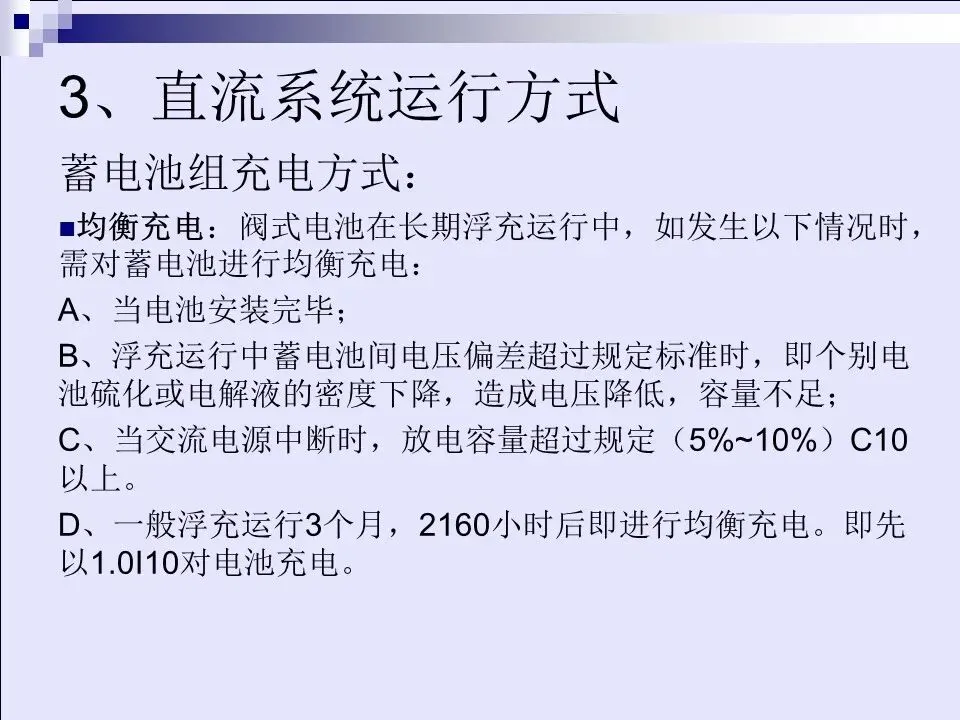

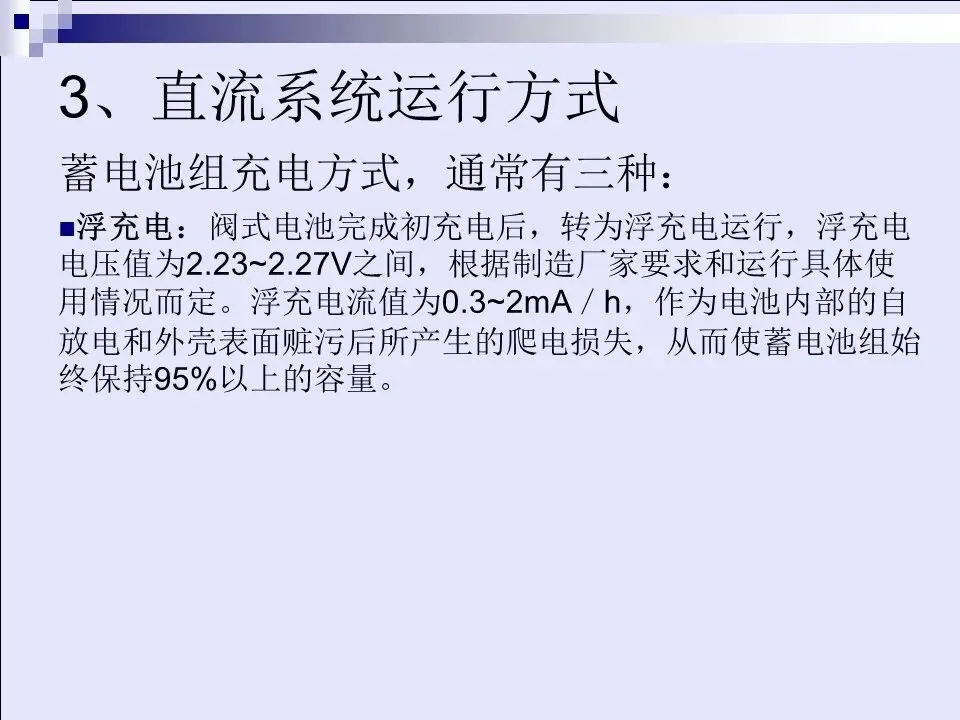

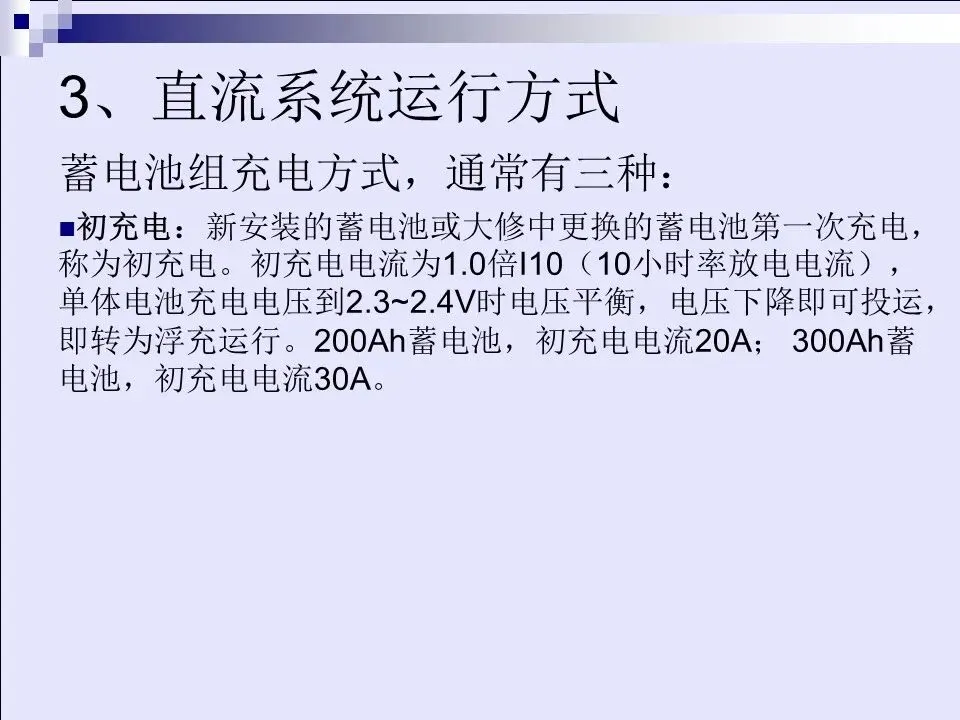

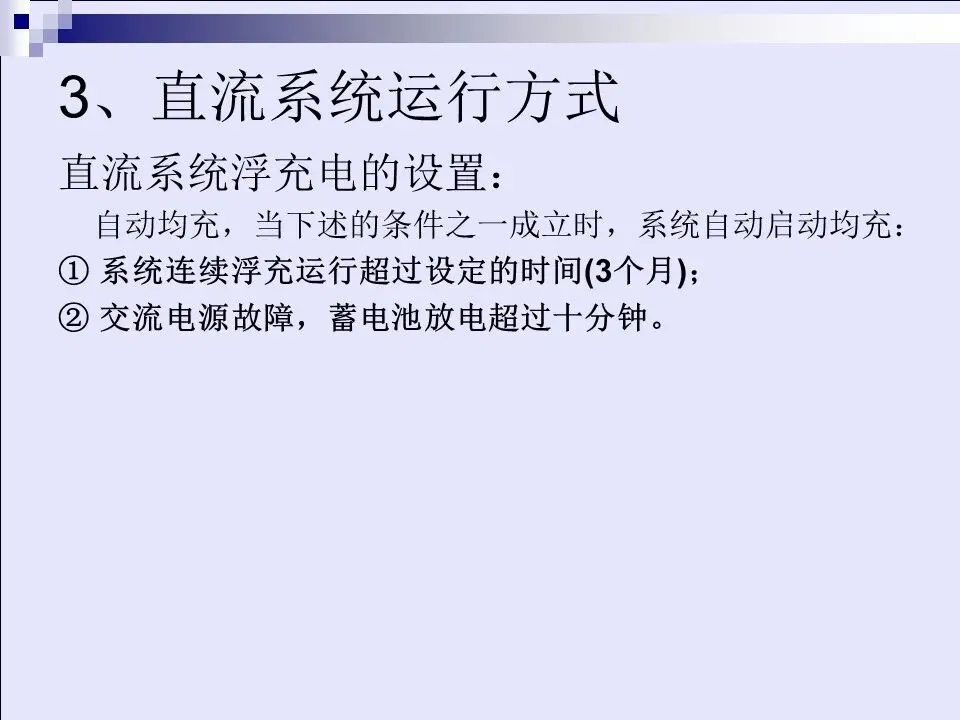

交流输入停电或异常时，充电模块停止工作，由电池向负载供电。监控模块监测电池电压、电流和放电时间，当电池放电到一定程度时，监控模块告警。交流输入恢复正常以后，监控模块根据电池放电情况自动选择充电方式，控制充电模块对电池进行充电。系统工作时的能量流如下图所示：

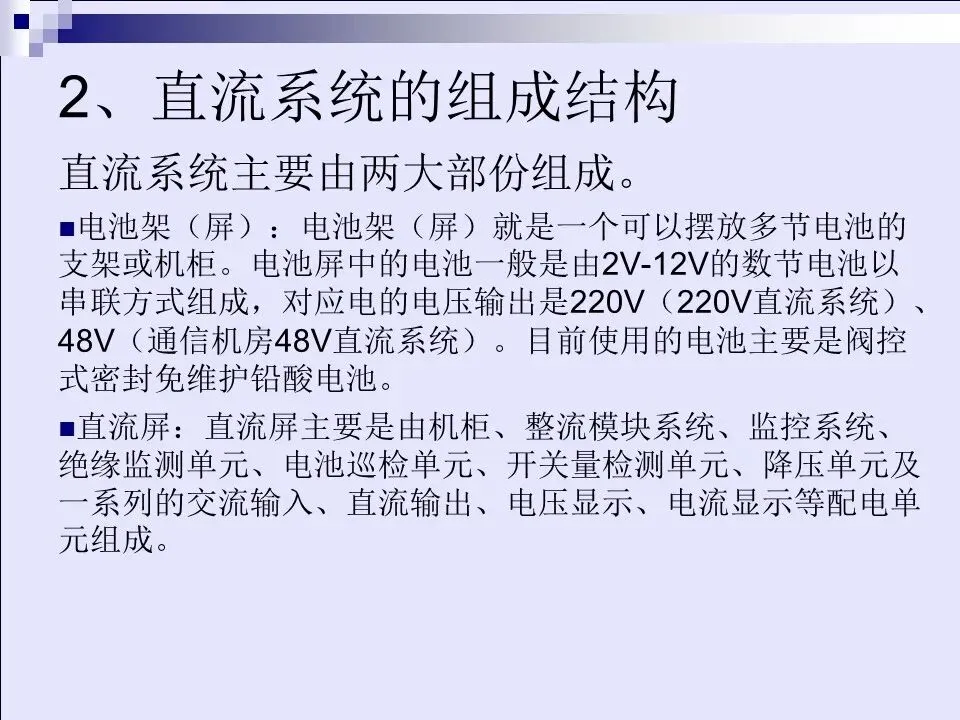

直流系统主要由两大部份组成。

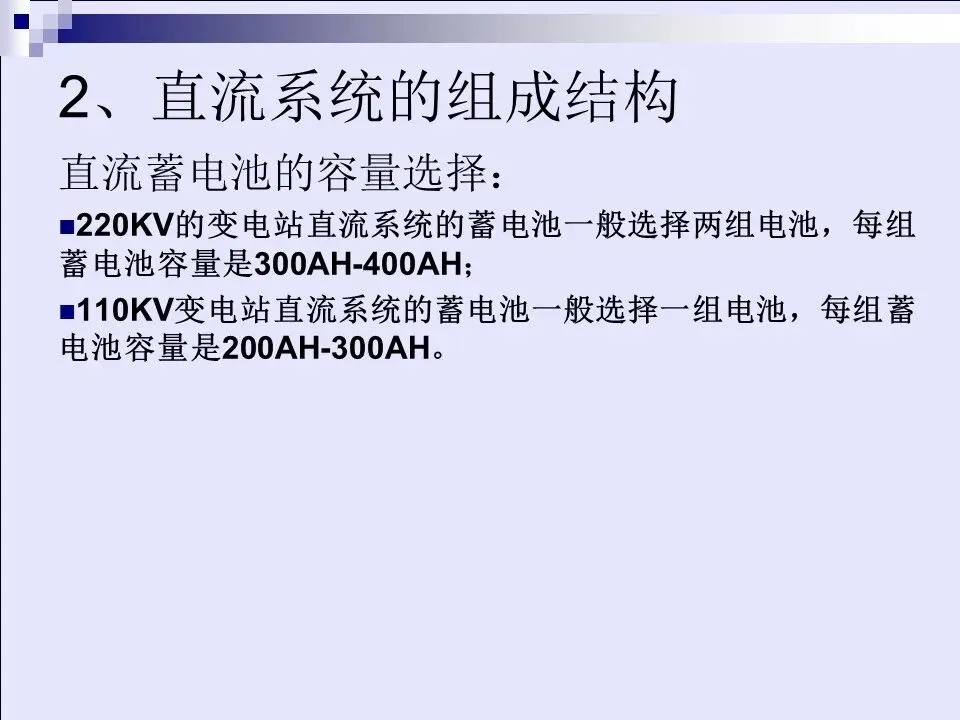

电池架（屏）：电池架（屏）就是一个可以摆放多节电池的支架或机柜。电池屏中的电池一般是由2V-12V的数节电池以串联方式组成，对应电的电压输出是220V（220V直流系统）、48V（通信机房48V直流系统）。目前使用的电池主要是阀控式密封免维护铅酸电池。

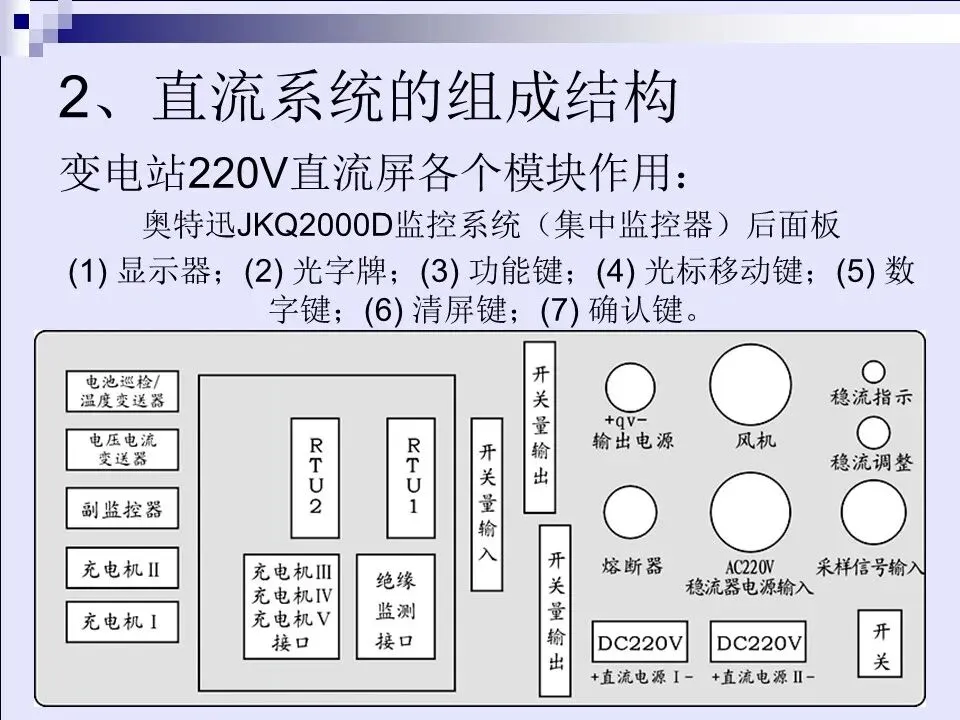

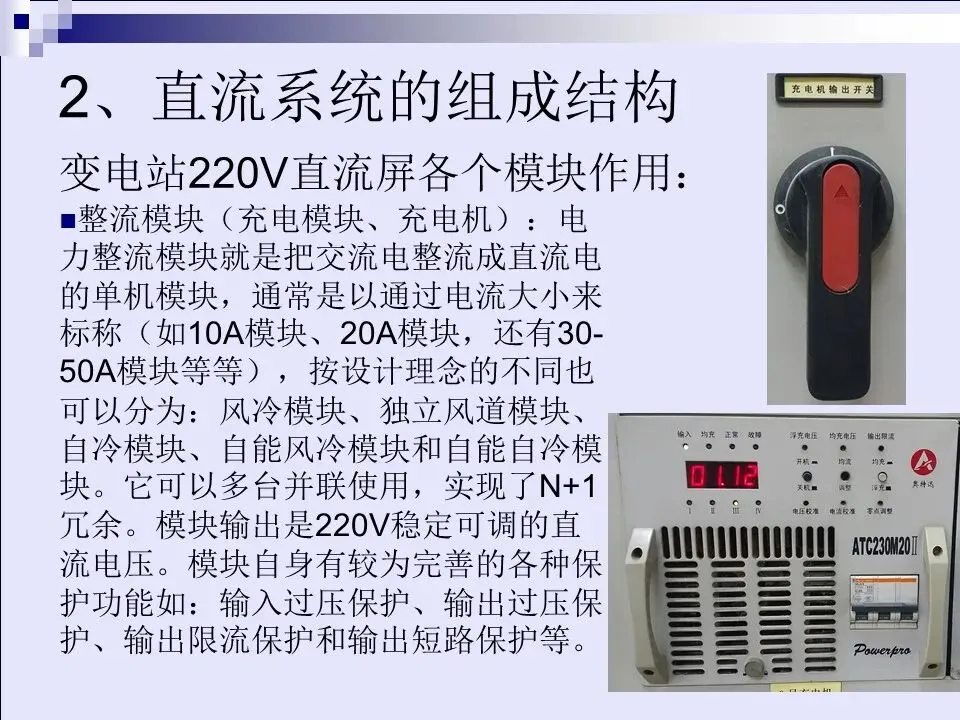

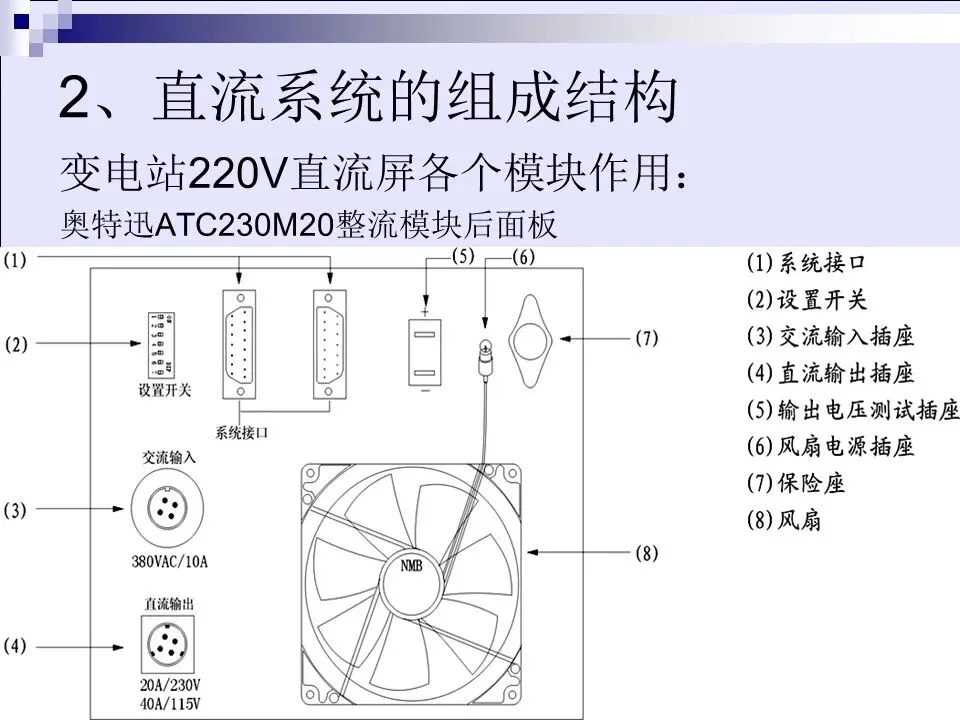

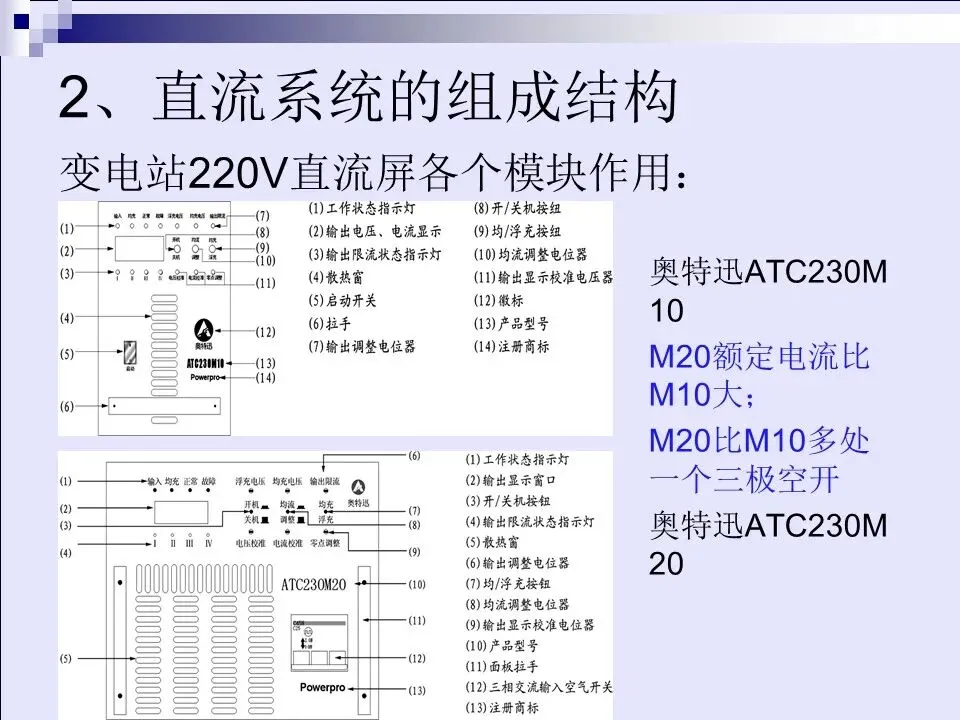

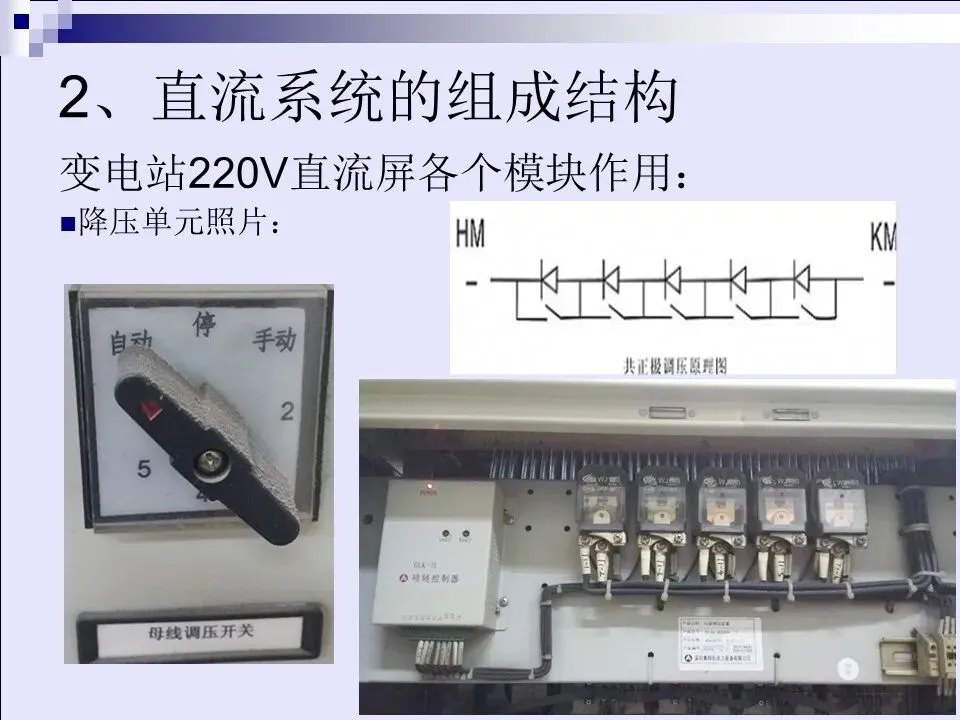

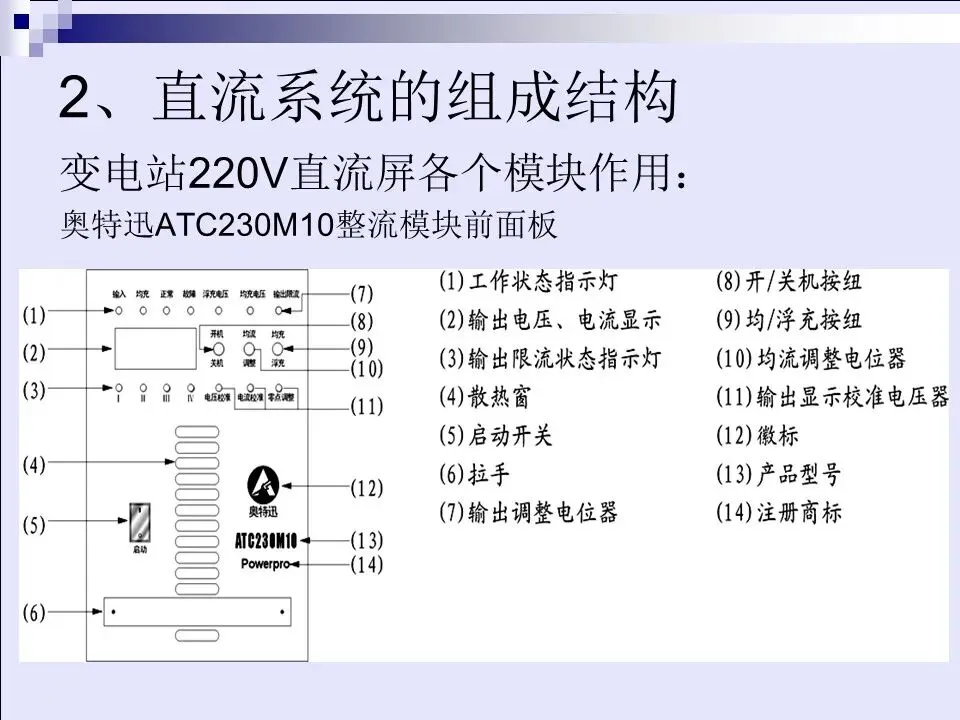

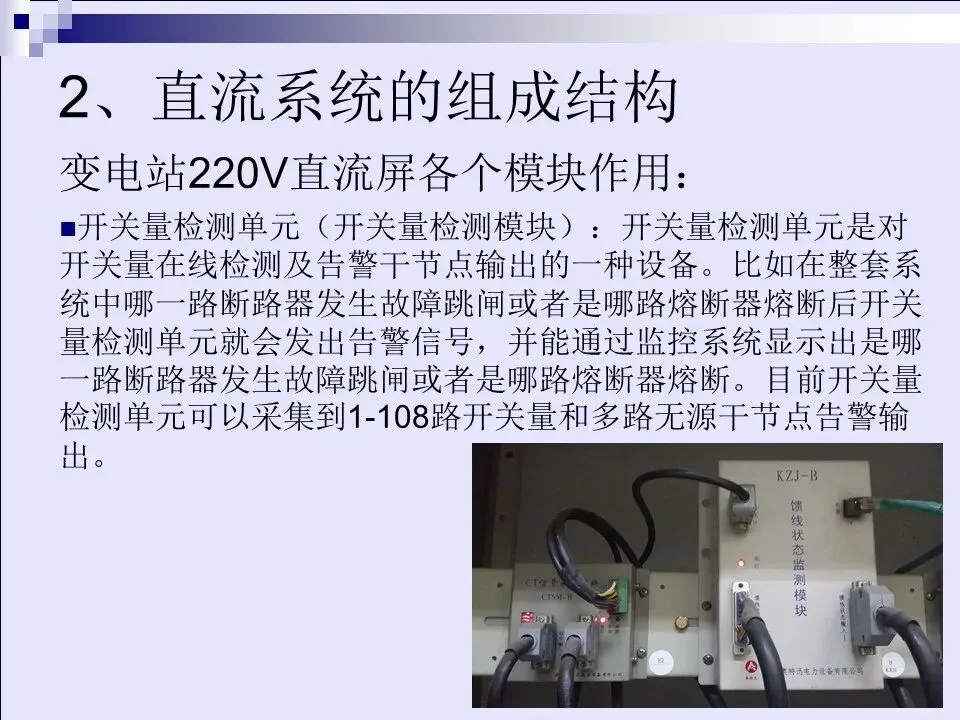

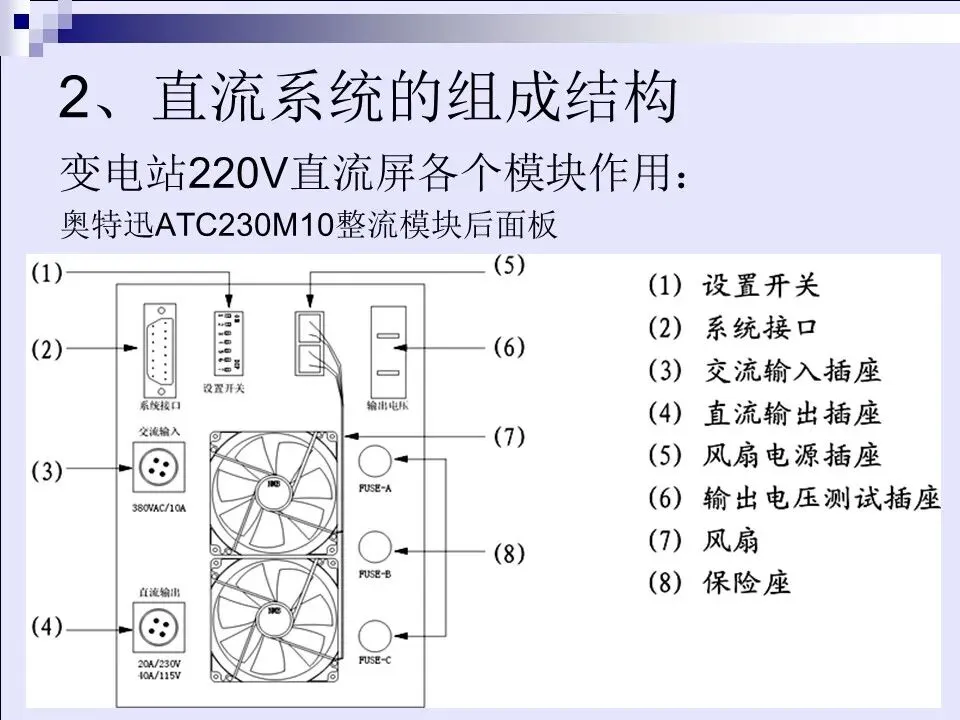

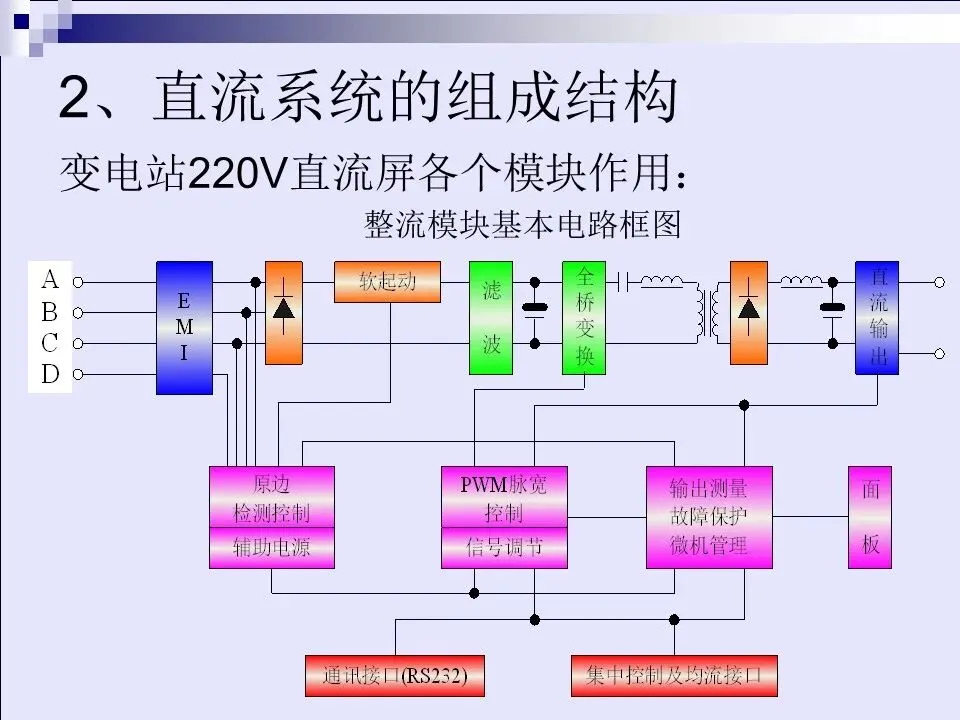

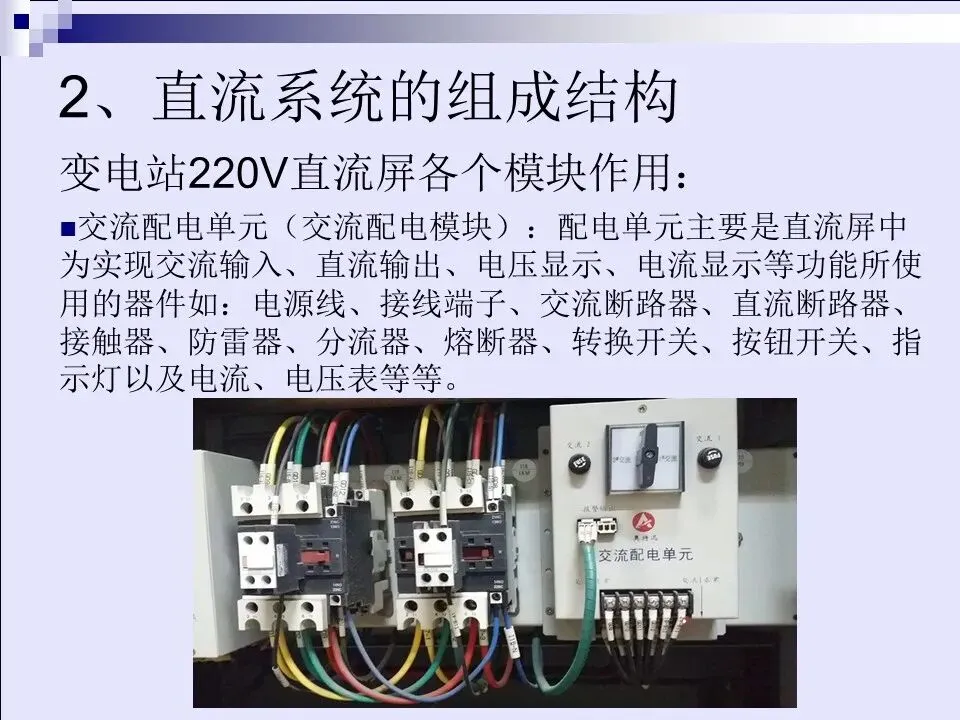

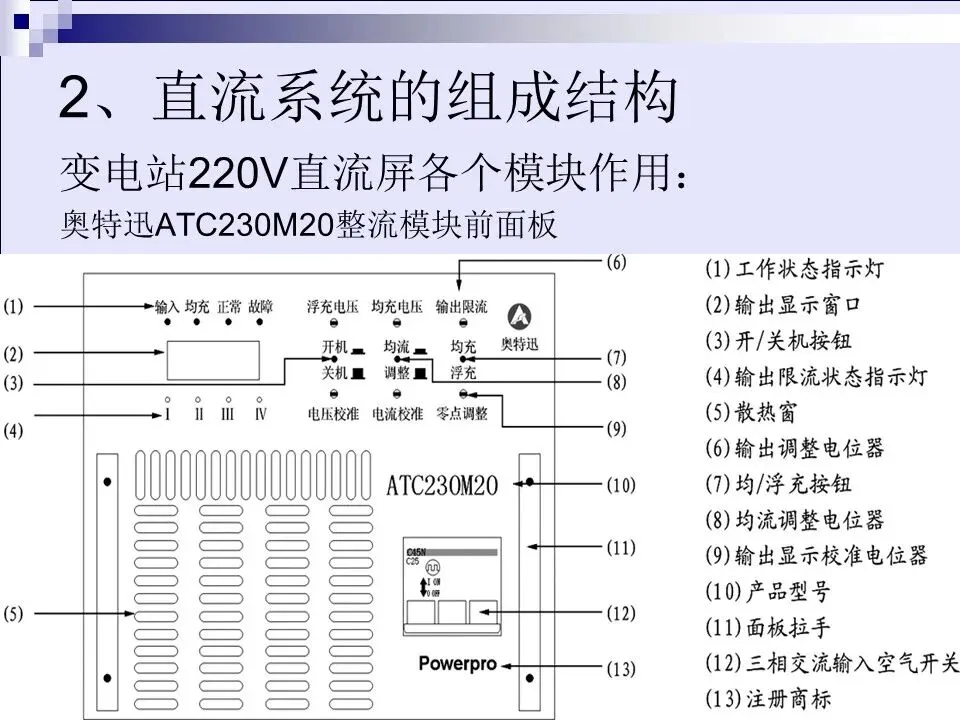

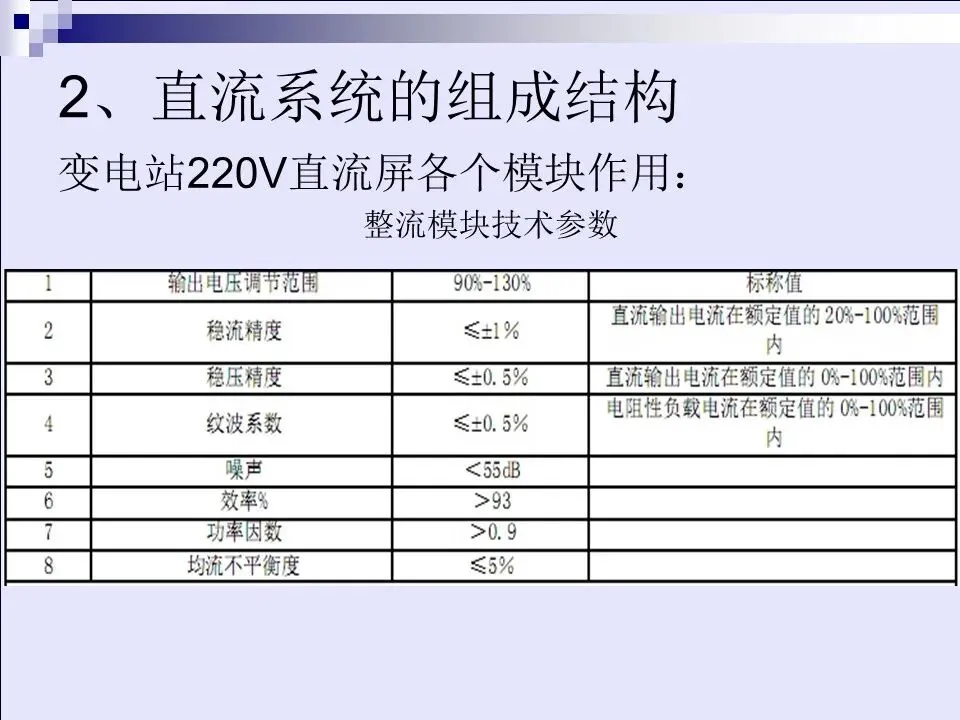

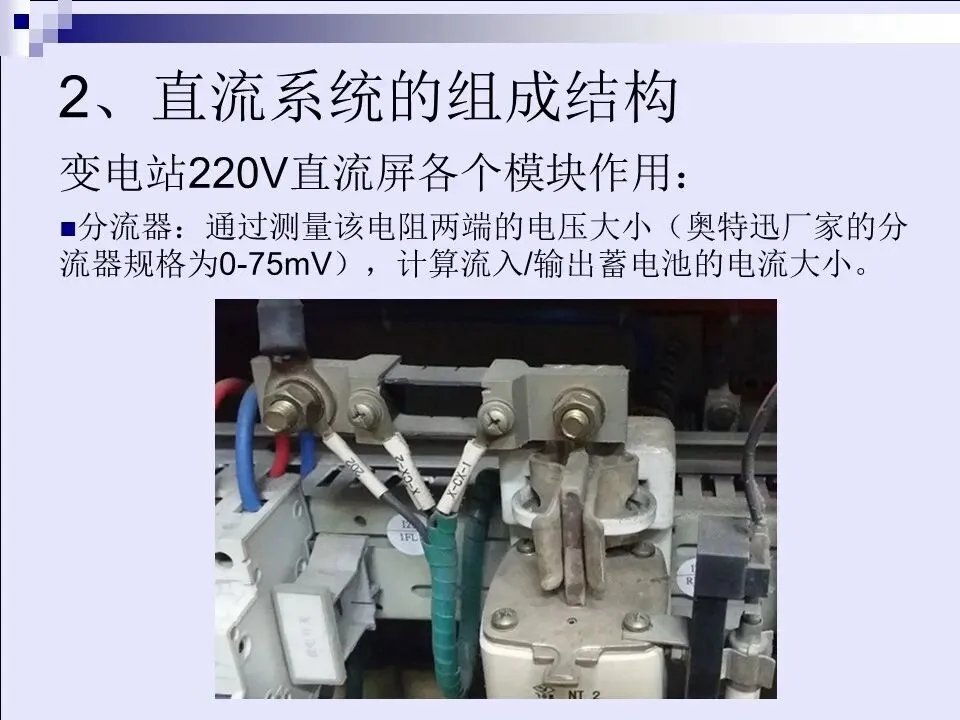

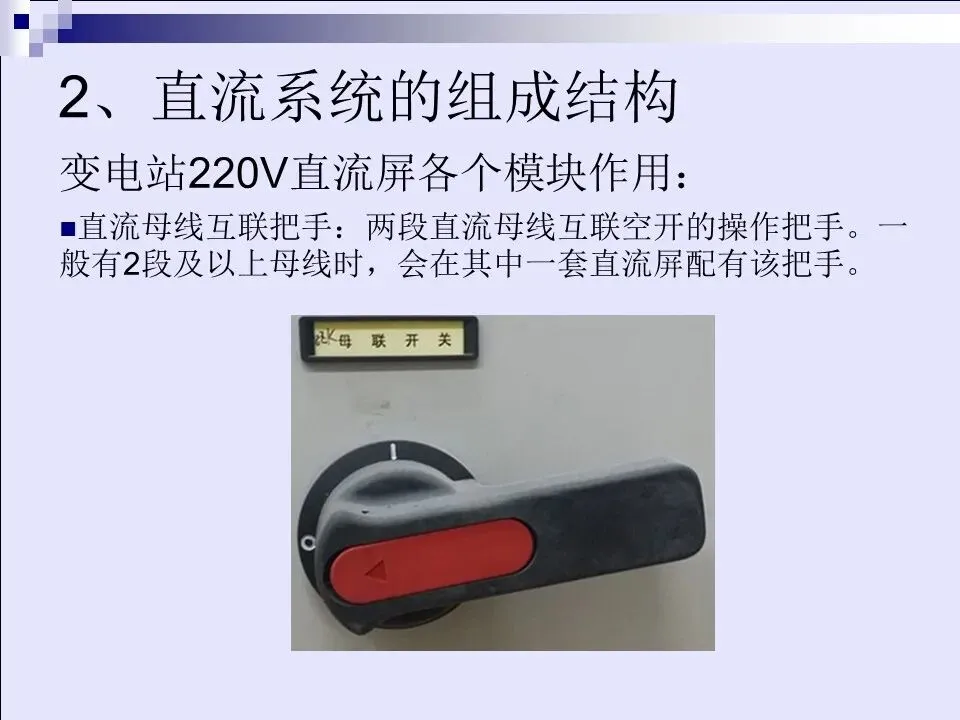

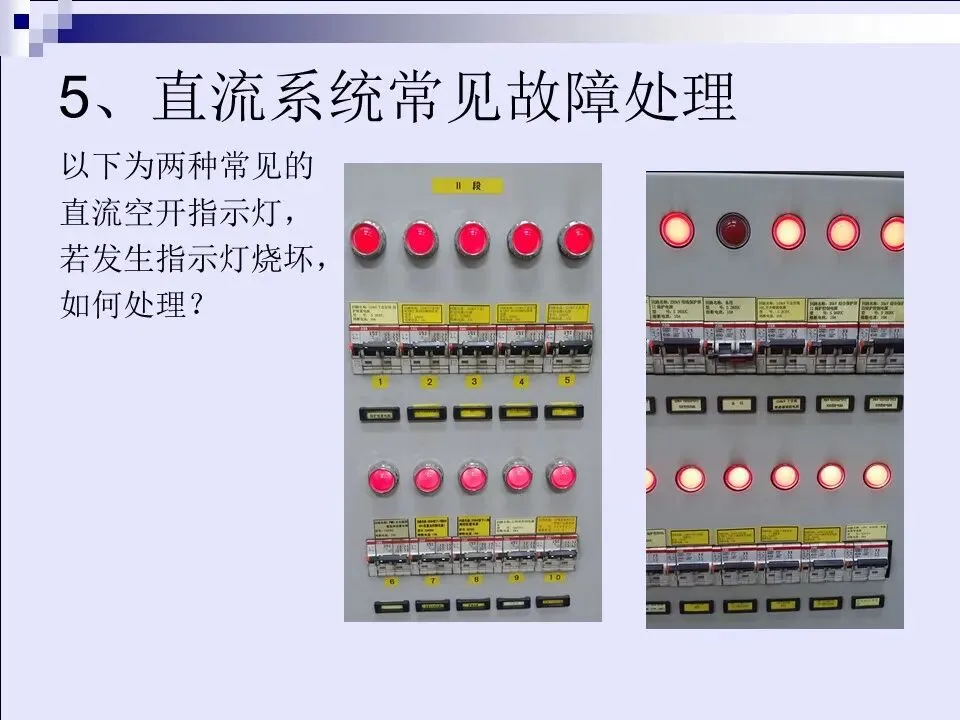

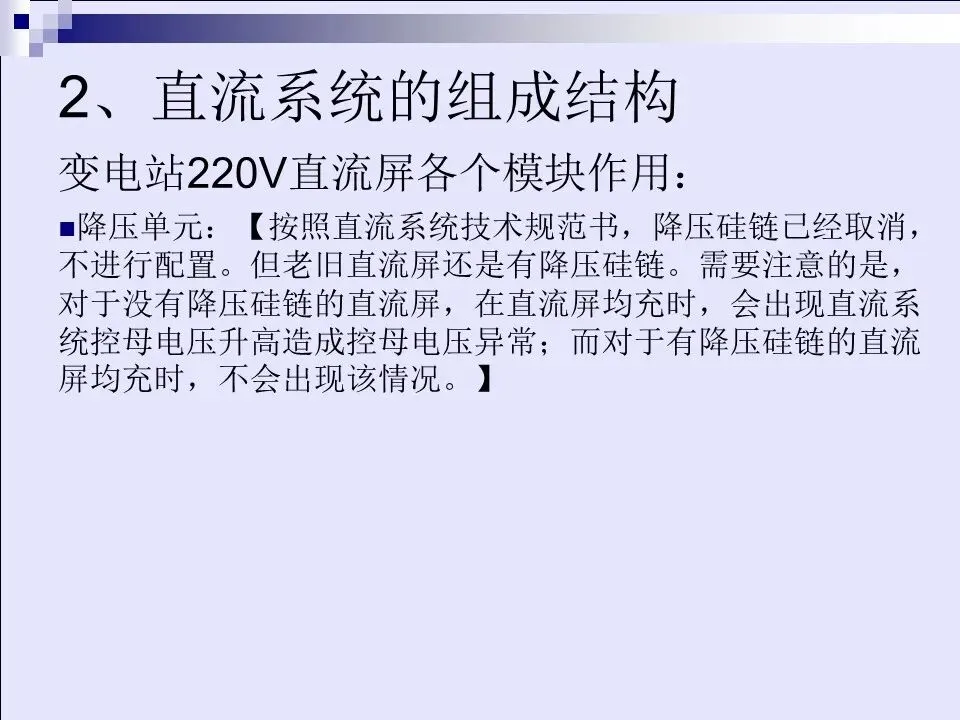

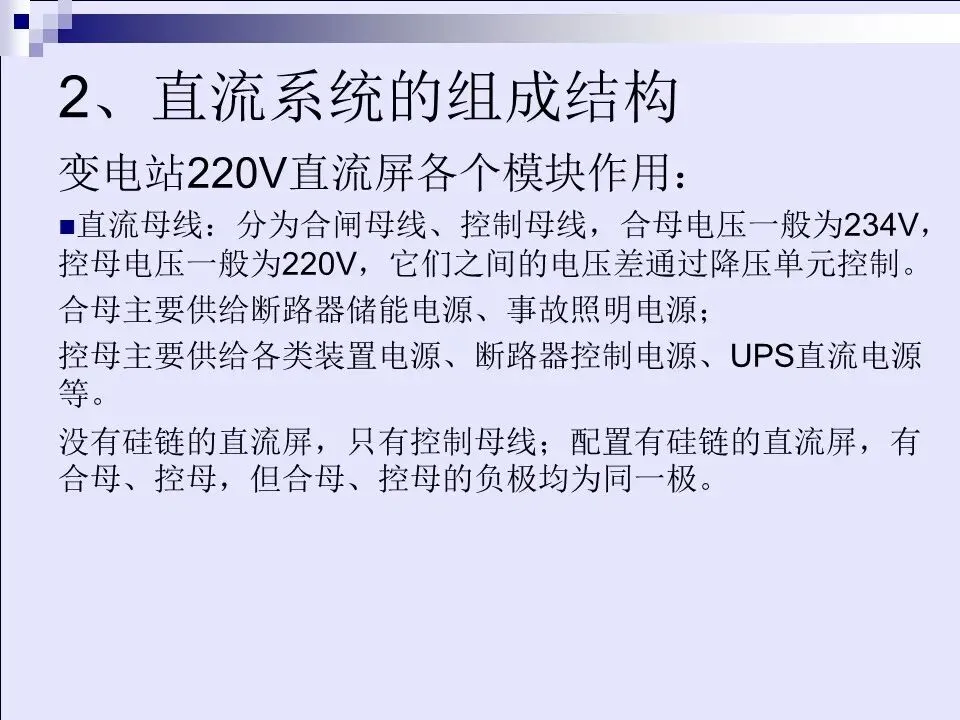

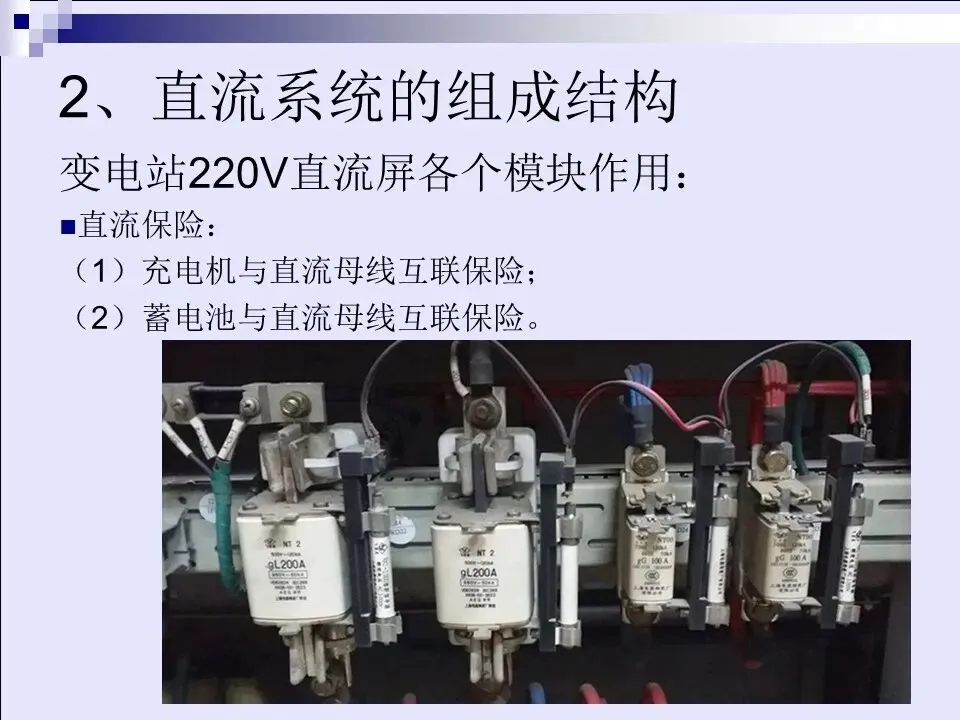

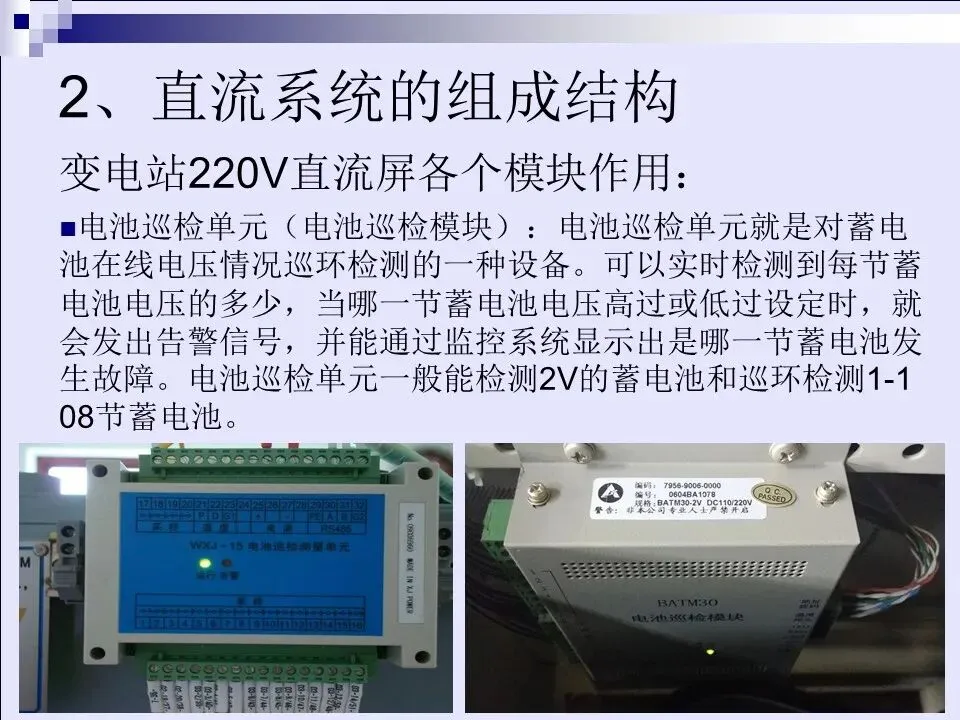

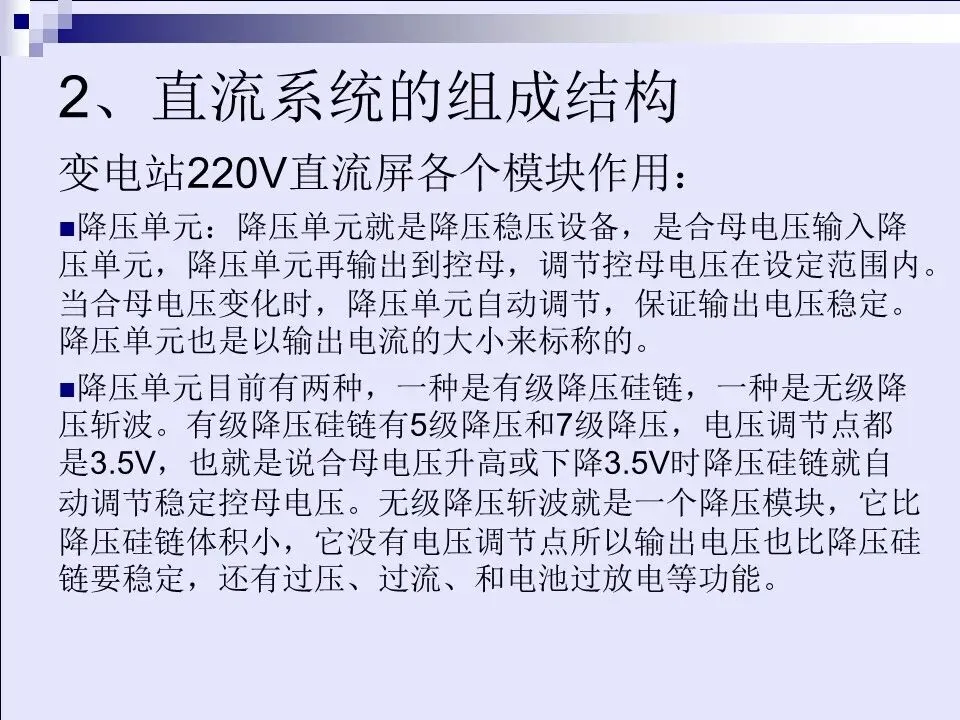

直流屏：直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元组成。

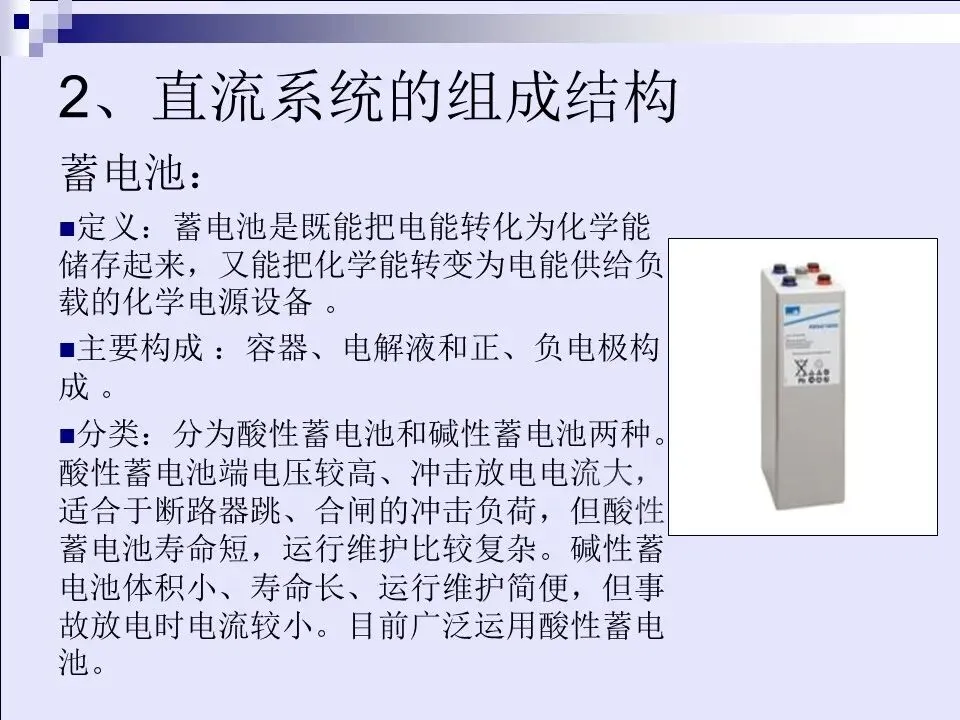

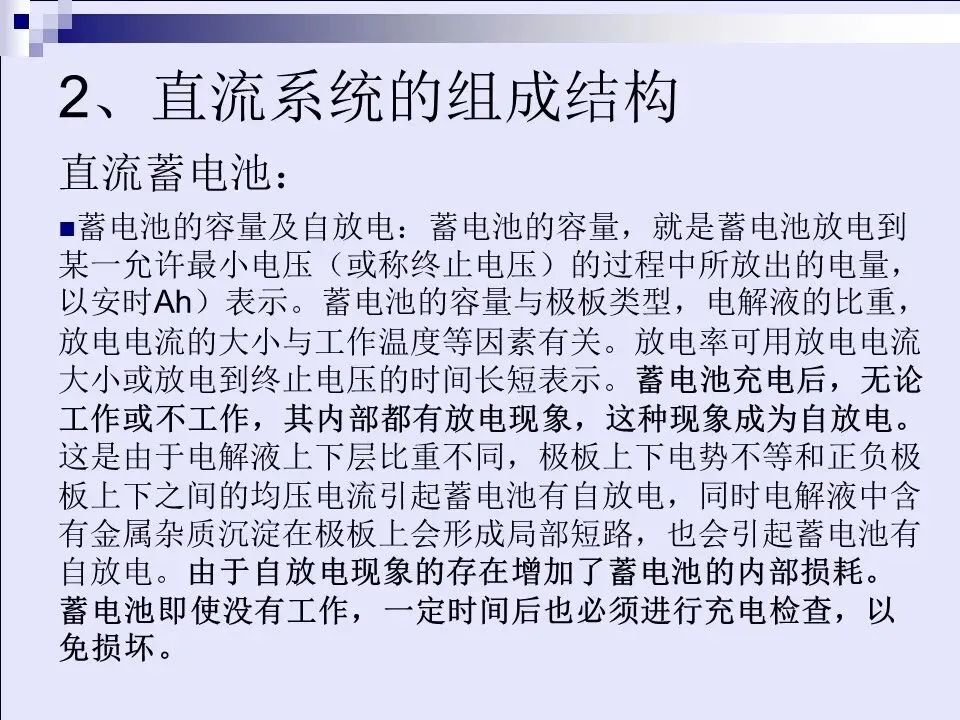

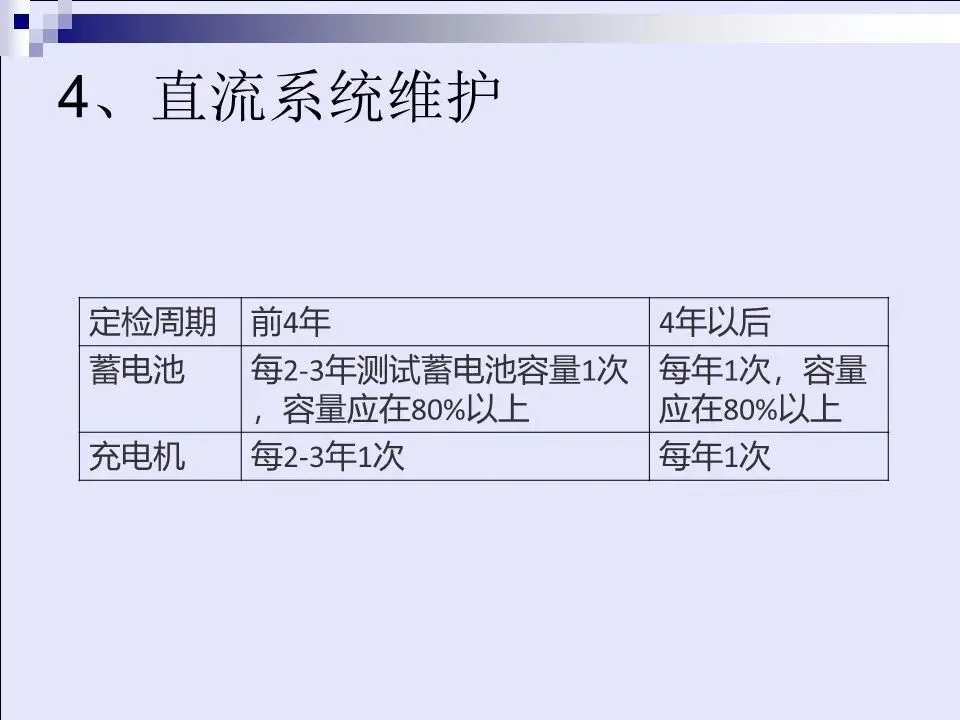

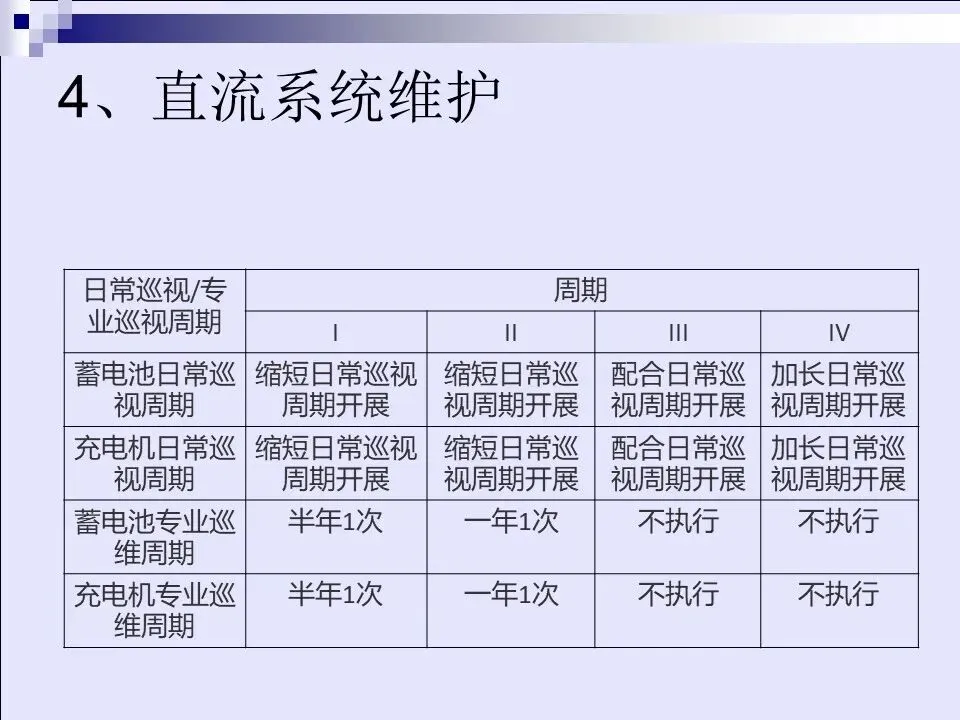

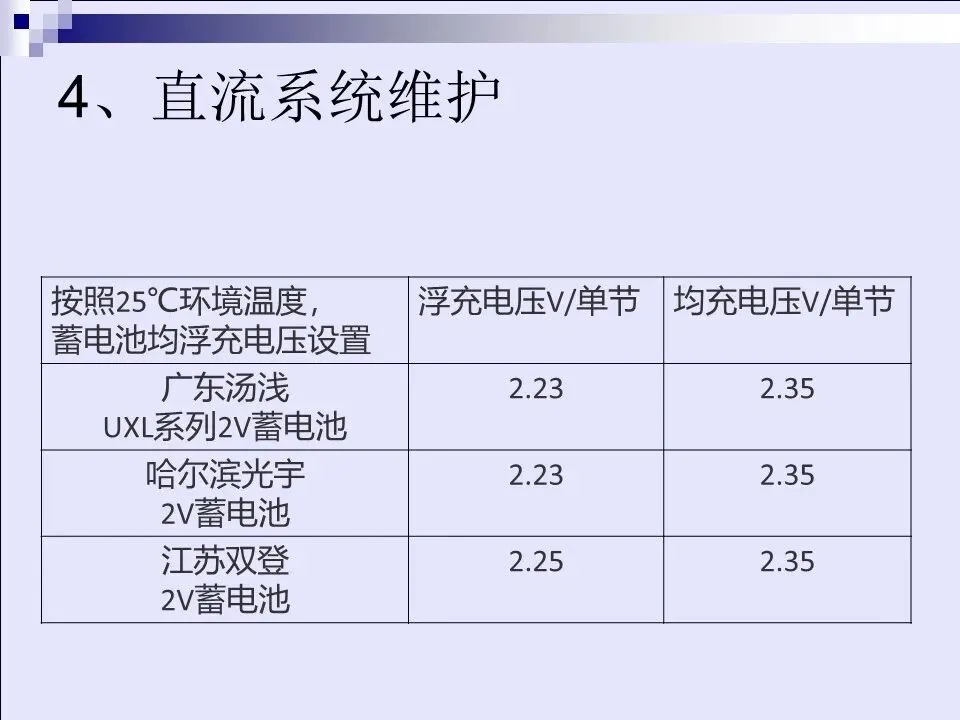

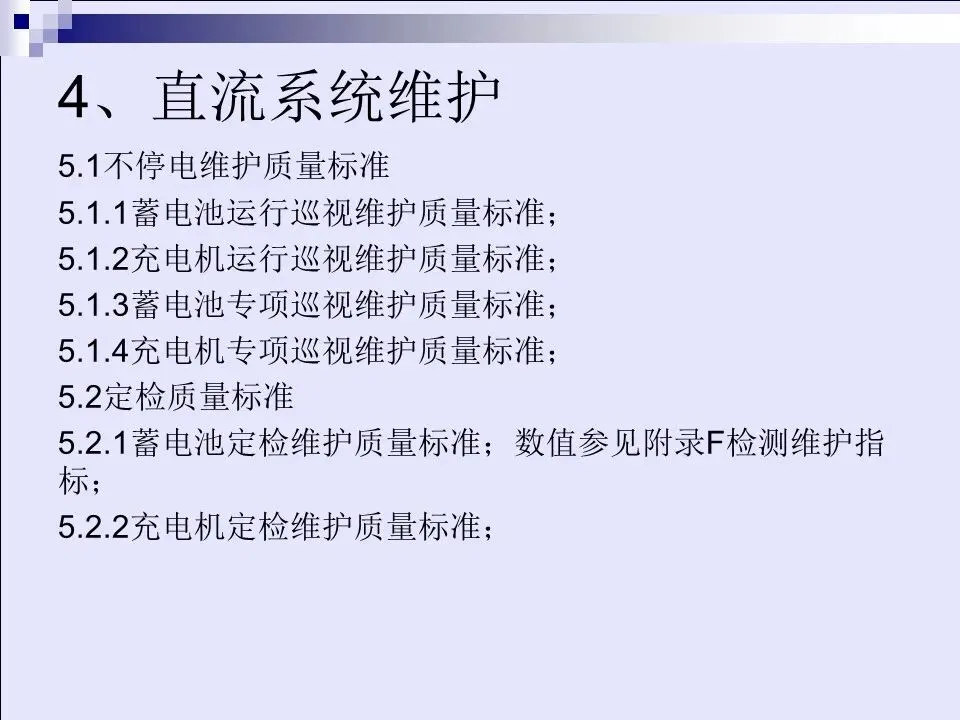

蓄电池：
定义：蓄电池是既能把电能转化为化学能储存起来，又能把化学能转变为电能供给负载的化学电源设备 。
主要构成 ：容器、电解液和正、负电极构成 。

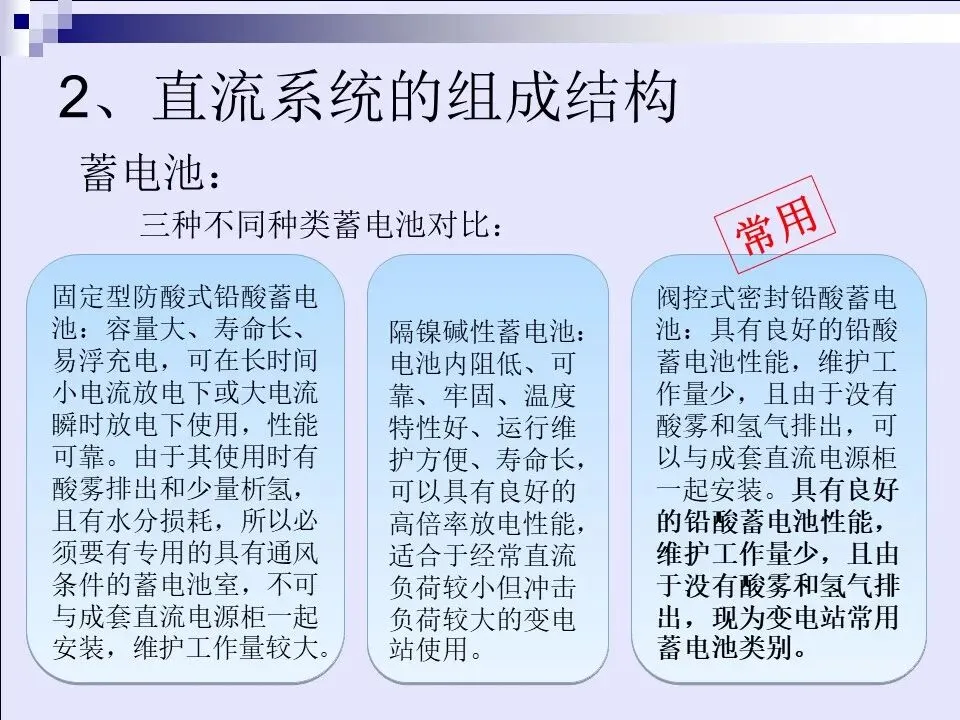

分类：分为酸性蓄电池和碱性蓄电池两种。酸性蓄电池端电压较高、冲击放电电流大，适合于断路器跳、合闸的冲击负荷，但酸性蓄电池寿命短，运行维护比较复杂。碱性蓄电池体积小、寿命长、运行维护简便，但事故放电时电流较小。目前广泛运用酸性蓄电池。

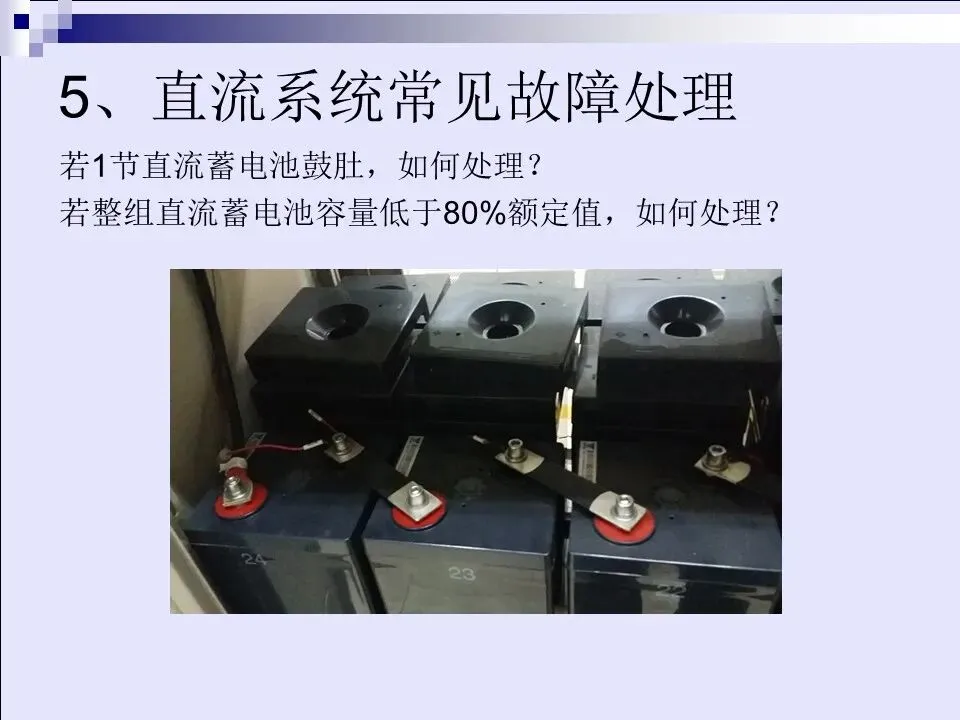

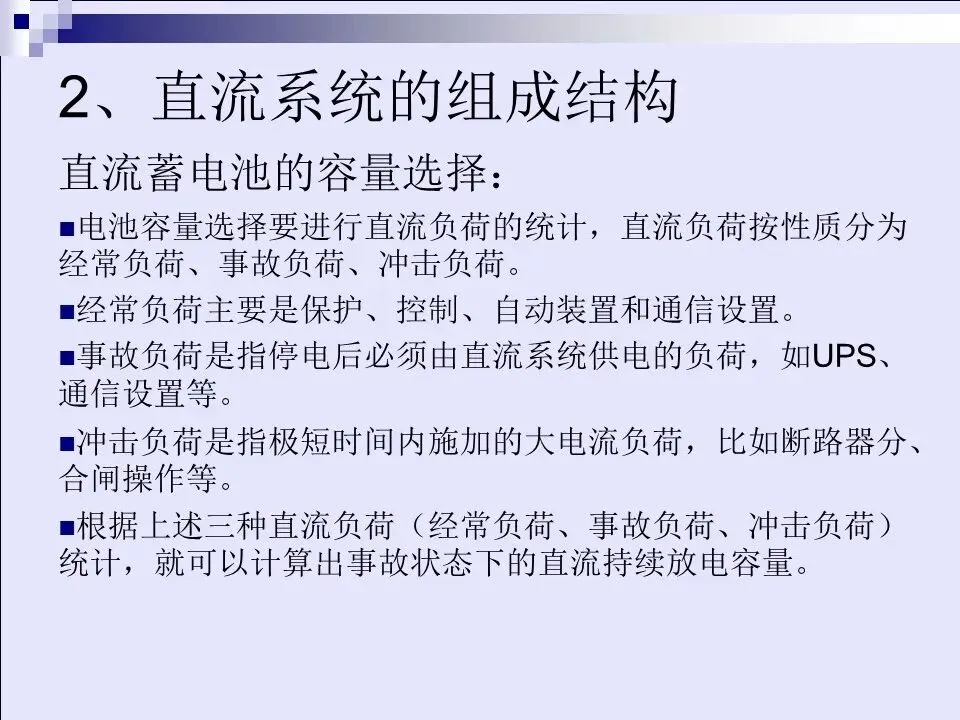

蓄电池：

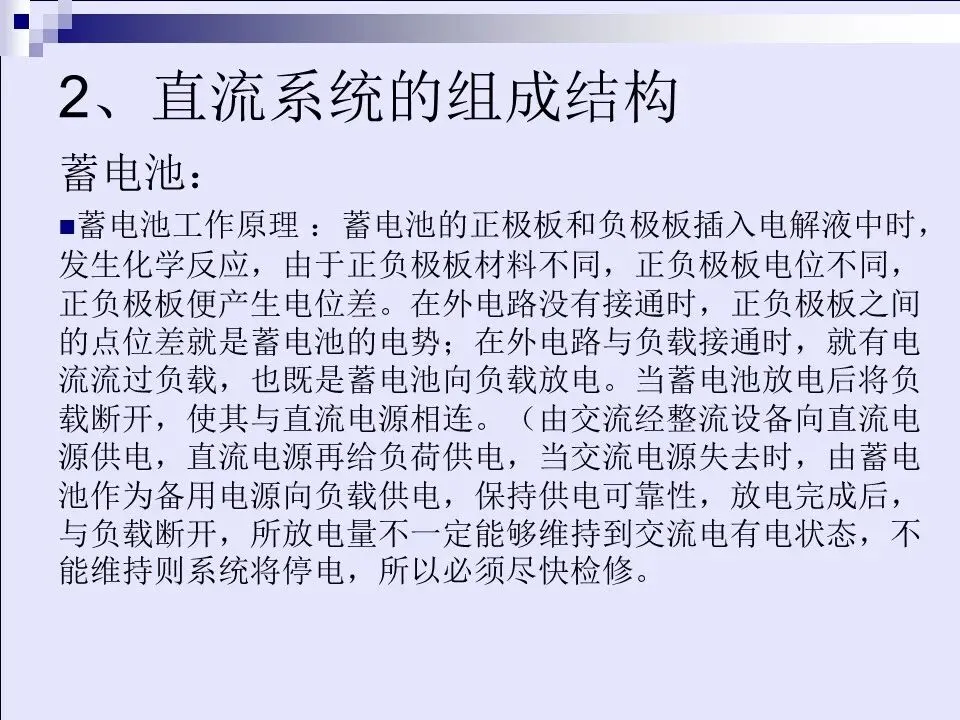

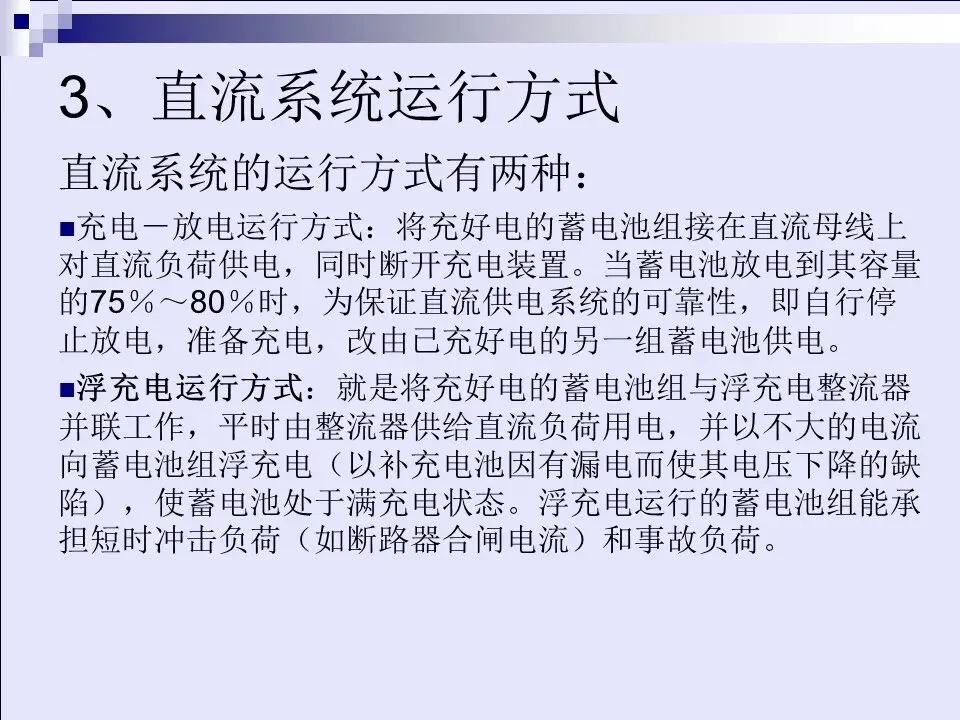

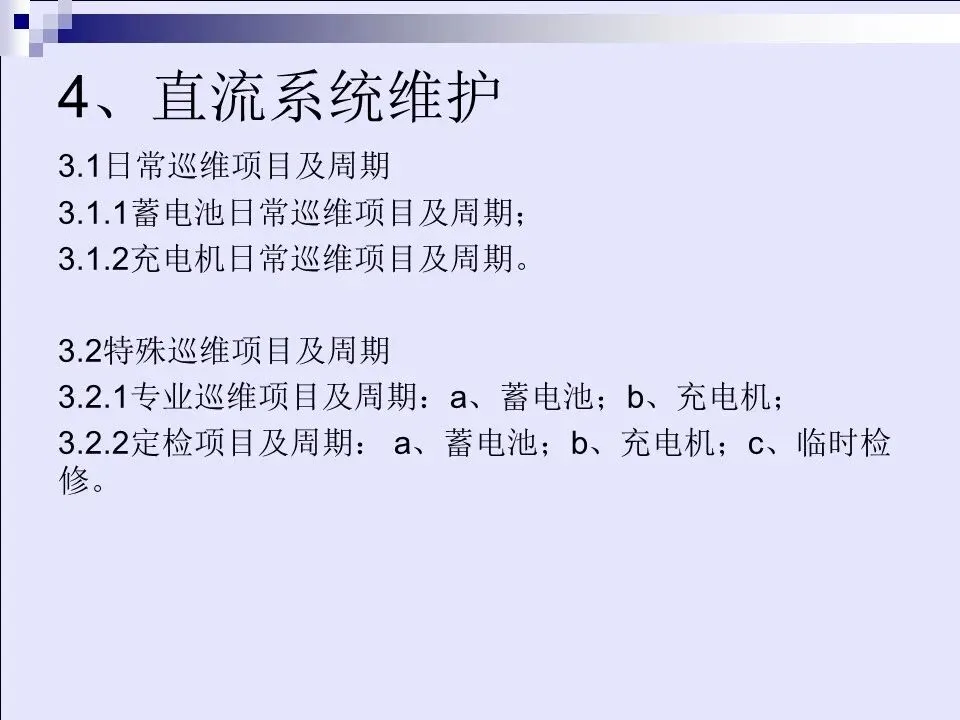

蓄电池工作原理 ：蓄电池的正极板和负极板插入电解液中时，发生化学反应，由于正负极板材料不同，正负极板电位不同，正负极板便产生电位差。在外电路没有接通时，正负极板之间的点位差就是蓄电池的电势；在外电路与负载接通时，就有电流流过负载，也既是蓄电池向负载放电。当蓄电池放电后将负载断开，使其与直流电源相连。（由交流经整流设备向直流电源供电，直流电源再给负荷供电，当交流电源失去时，由蓄电池作为备用电源向负载供电，保持供电可靠性，放电完成后，与负载断开，所放电量不一定能够维持到交流电有电状态，不能维持则系统将停电，所以必须尽快检修。
