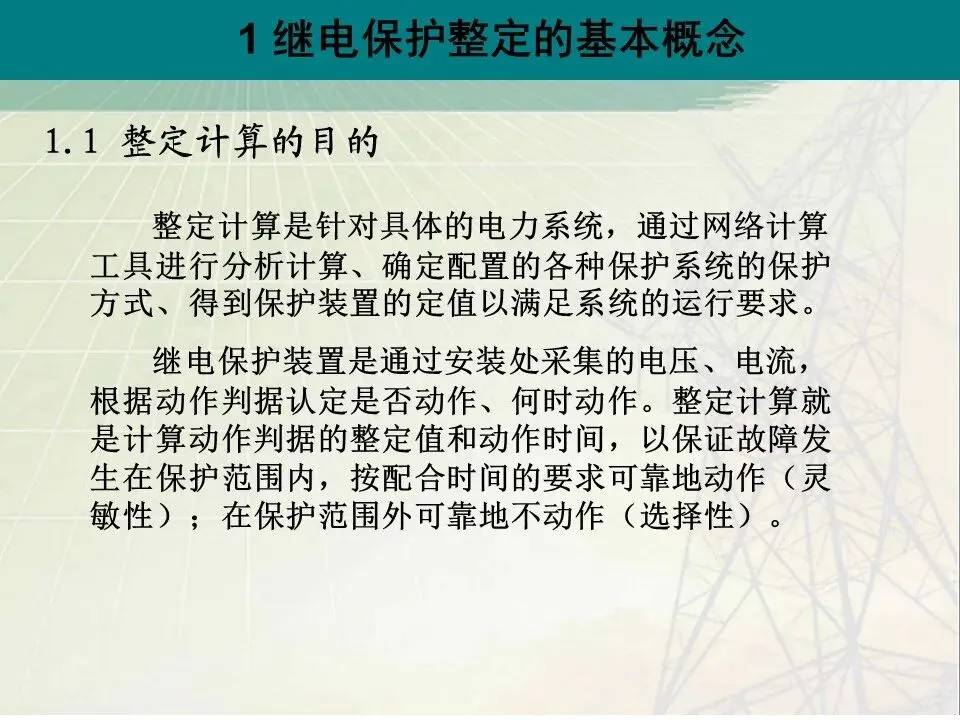

1.1整定计算的目的
整定计算是针对具体的电力系统，通过网络计算工具进行分析计算、确定配置的各种保护系统的保护方式、得到保护装置的定值以满足系统的运行要求。
继电保护装置是通过安装处采集的电压、电流，根据动作判据认定是否动作、何时动作。整定计算就是计算动作判据的整定值和动作时间，以保证故障发生在保护范围内，按配合时间的要求可靠地动作（灵敏性）；在保护范围外可靠地不动作（选择性）。

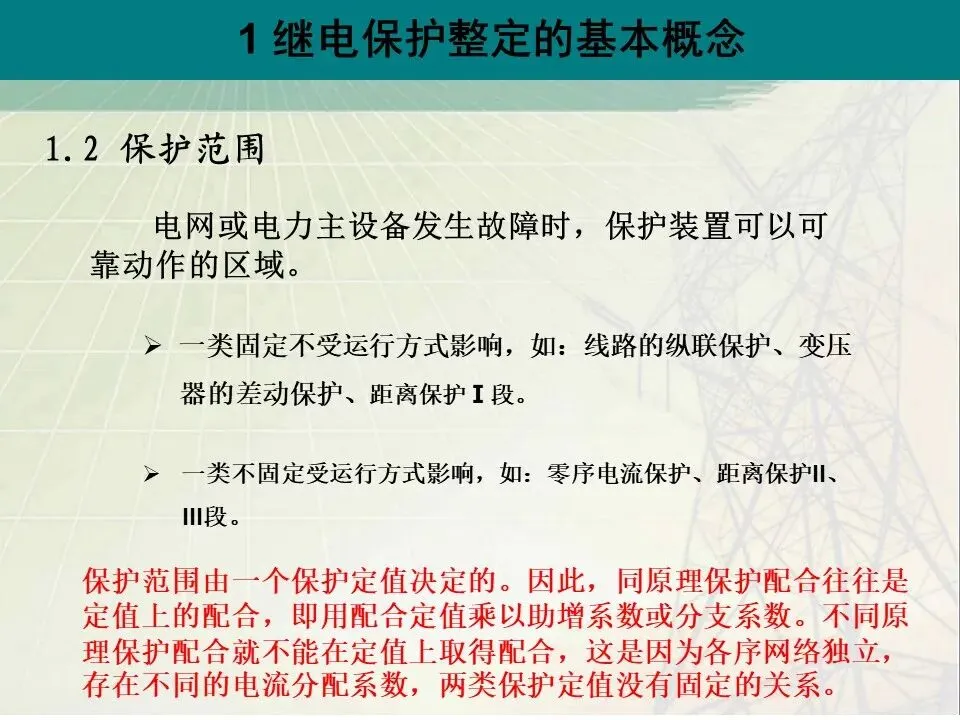

1.2保护范围
电网或电力主设备发生故障时，保护装置可以可靠动作的区域。
一类固定不受运行方式影响，如：线路的纵联保护、变压器的差动保护、距离保护Ⅰ段。
一类不固定受运行方式影响，如：零序电流保护、距离保护II、III段。
保护范围由一个保护定值决定的。因此，同原理保护配合往往是定值上的配合，即用配合定值乘以助增系数或分支系数。不同原理保护配合就不能在定值上取得配合，这是因为各序网络独立，存在不同的电流分配系数，两类保护定值没有固定的关系。

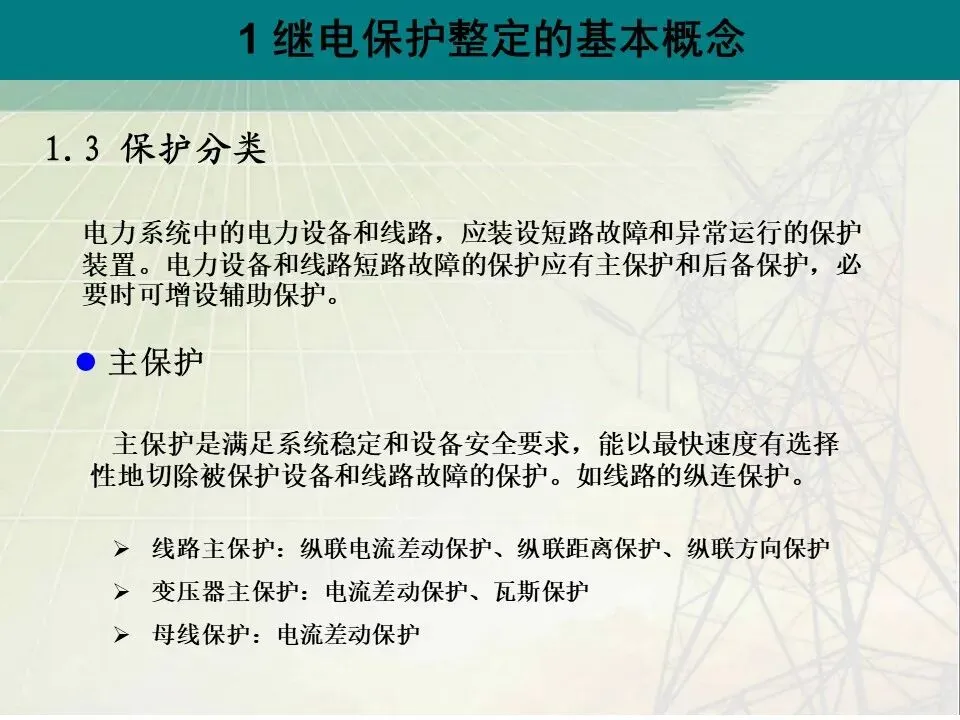

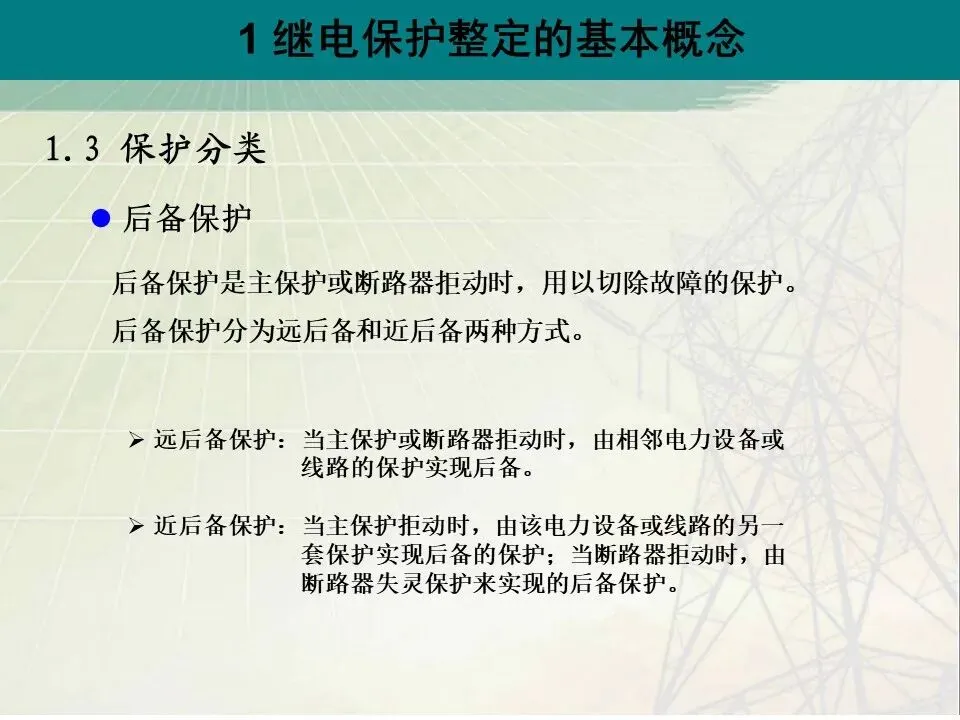

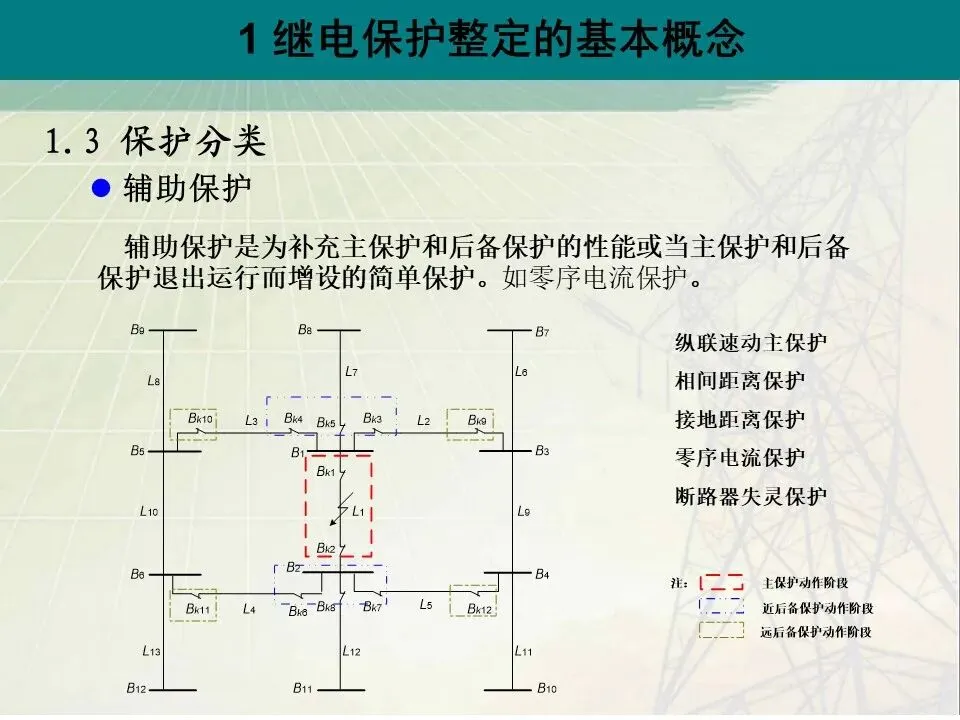

1.3 保护分类
电力系统中的电力设备和线路，应装设短路故障和异常运行的保护装置。电力设备和线路短路故障的保护应有主保护和后备保护，必要时可增设辅助保护。
主保护
主保护是满足系统稳定和设备安全要求，能以最快速度有选择性地切除被保护设备和线路故障的保护。如线路的纵连保护。
线路主保护：纵联电流差动保护、纵联距离保护、纵联方向保护
变压器主保护：电流差动保护、瓦斯保护
母线保护：电流差动保护

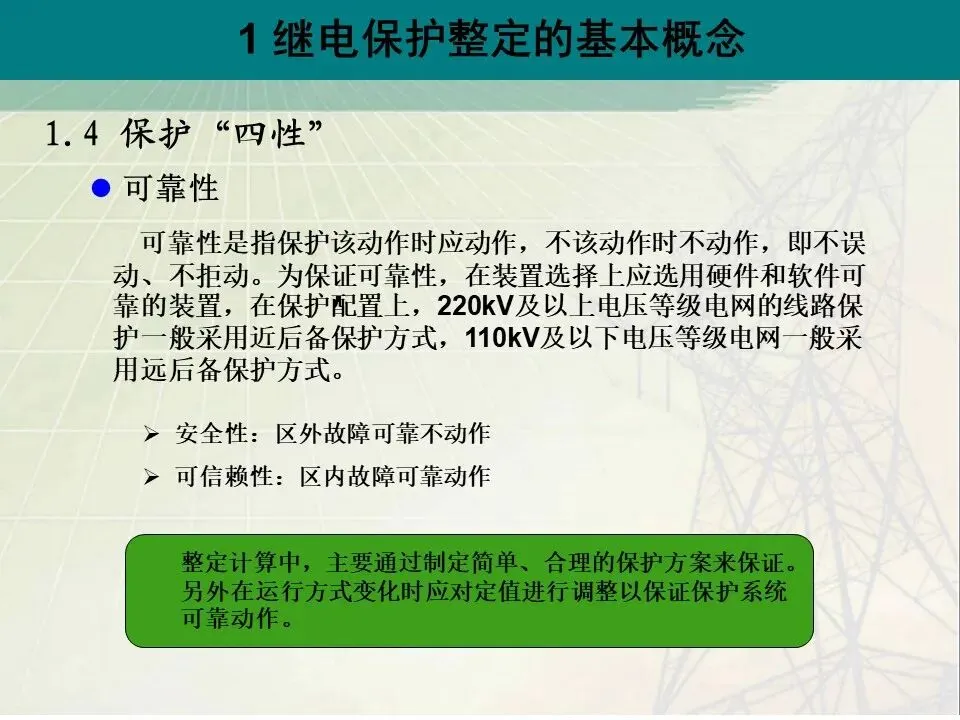

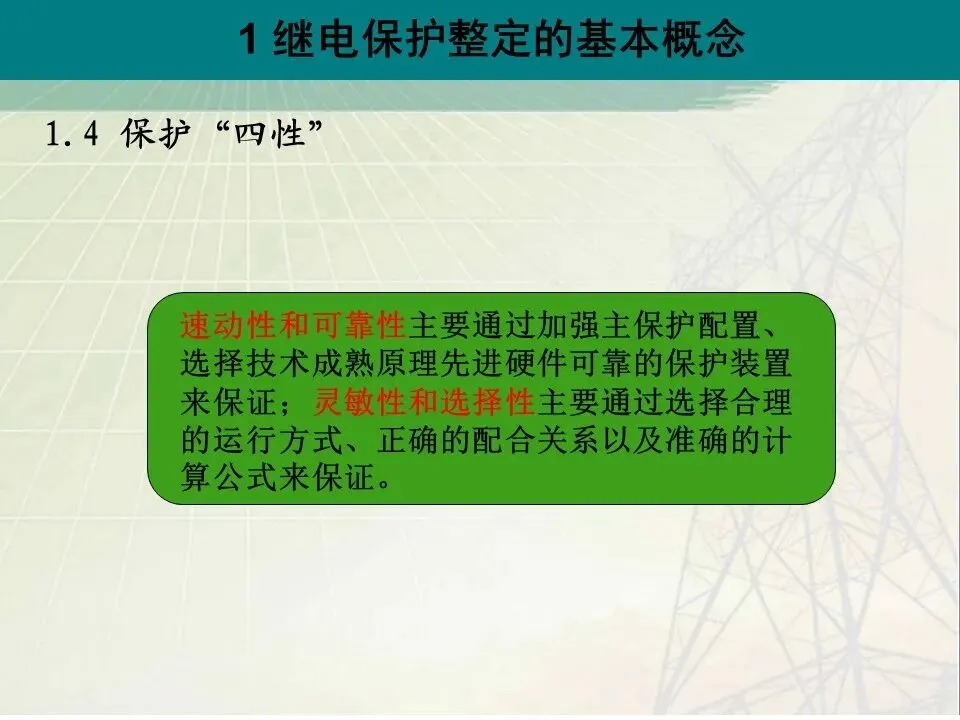

1.4 保护“四性”

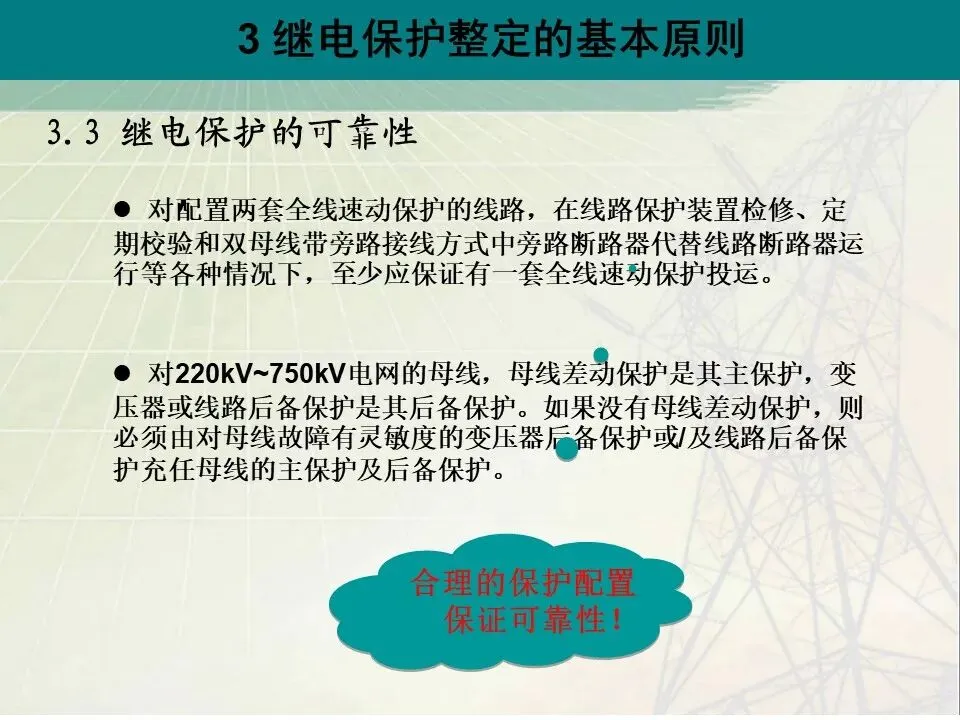

可靠性是指保护该动作时应动作，不该动作时不动作，即不误动、不拒动。为保证可靠性，在装置选择上应选用硬件和软件可靠的装置，在保护配置上，220kV及以上电压等级电网的线路保护一般采用近后备保护方式，110kV及以下电压等级电网一般采用远后备保护方式。
安全性：区外故障可靠不动作
可信赖性：区内故障可靠动作
整定计算中，主要通过制定简单、合理的保护方案来保证。另外在运行方式变化时应对定值进行调整以保证保护系统可靠动作。

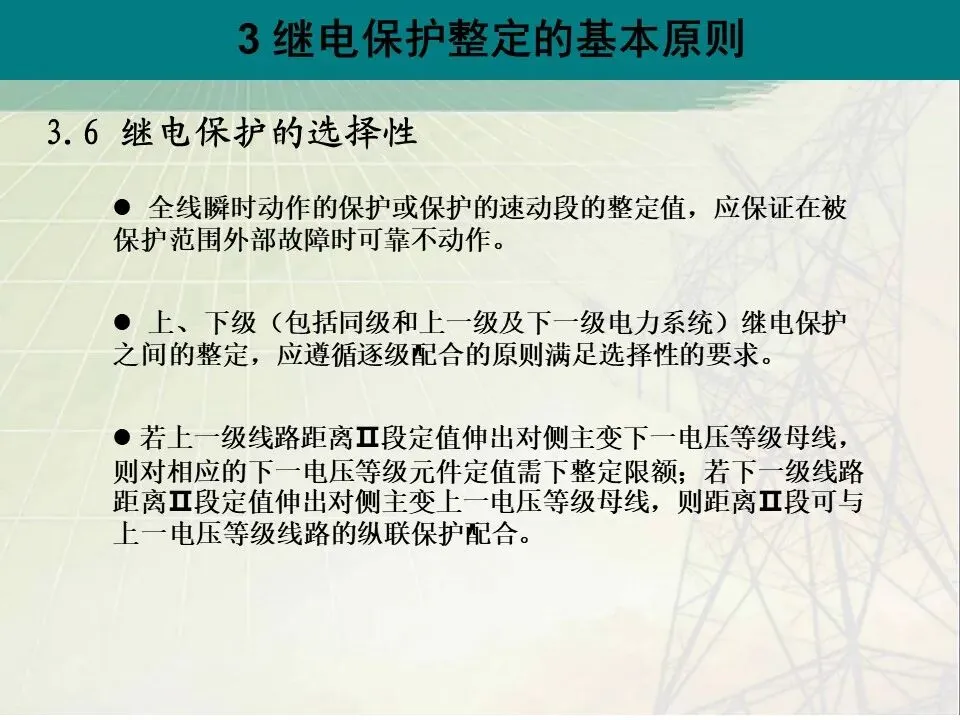

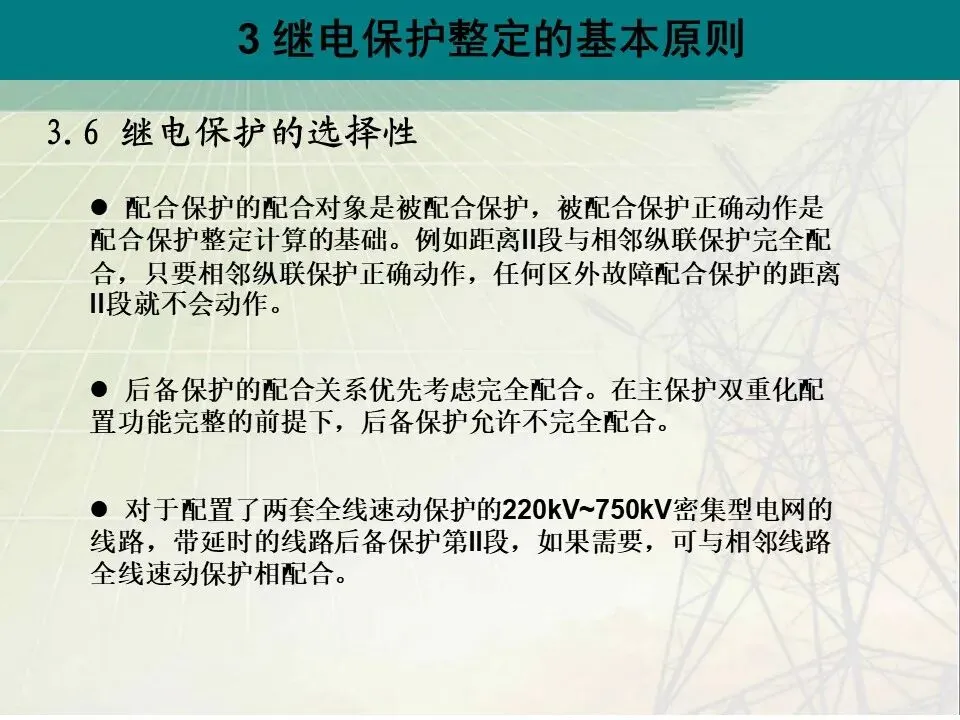

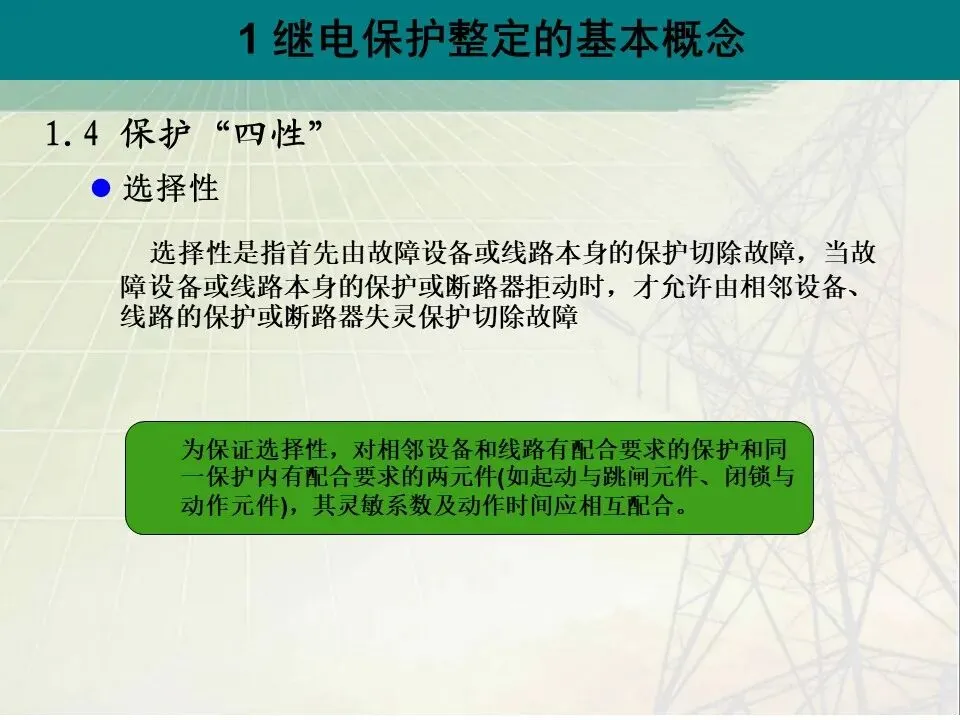

选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备、线路的保护或断路器失灵保护切除故障
为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件(如起动与跳闸元件、闭锁与动作元件)，其灵敏系数及动作时间应相互配合。

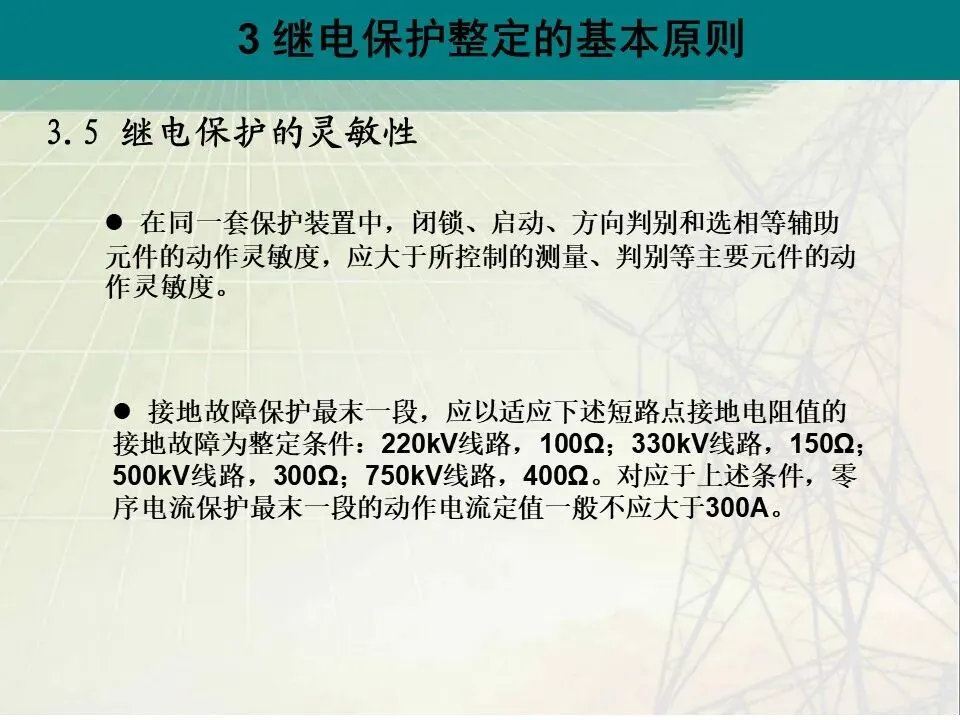

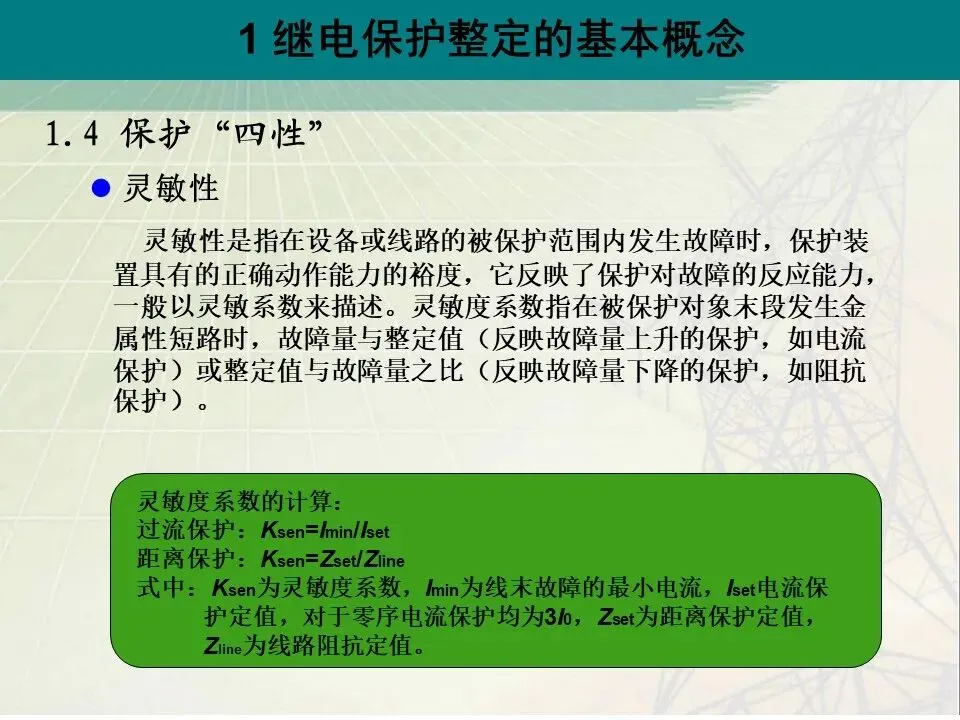

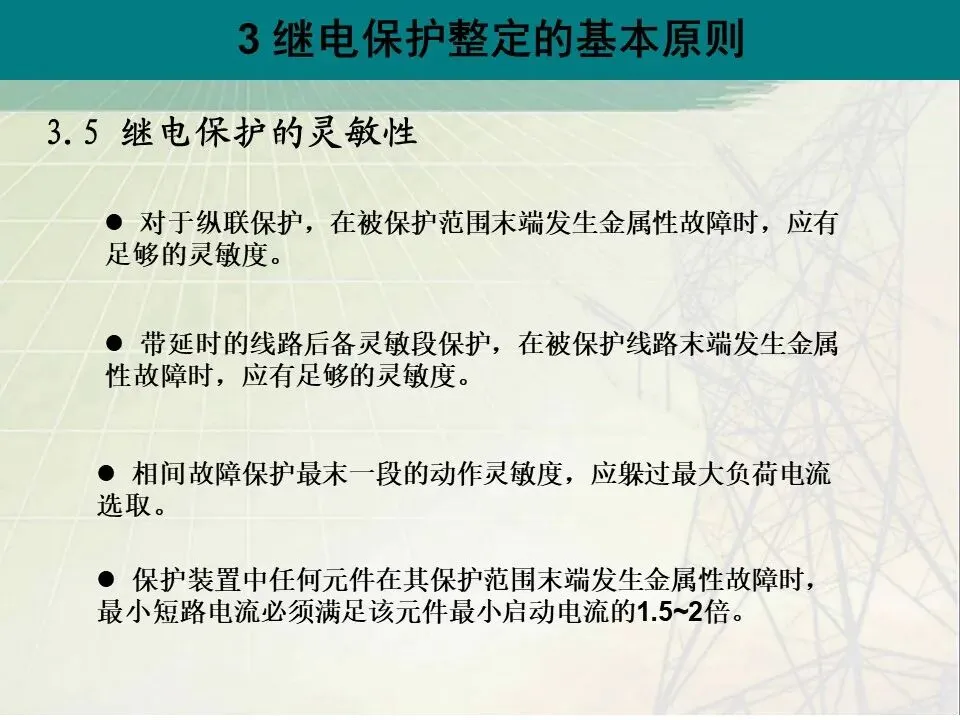

灵敏性是指在设备或线路的被保护范围内发生故障时，保护装置具有的正确动作能力的裕度，它反映了保护对故障的反应能力，一般以灵敏系数来描述。灵敏度系数指在被保护对象末段发生金属性短路时，故障量与整定值（反映故障量上升的保护，如电流保护）或整定值与故障量之比（反映故障量下降的保护，如阻抗保护）。

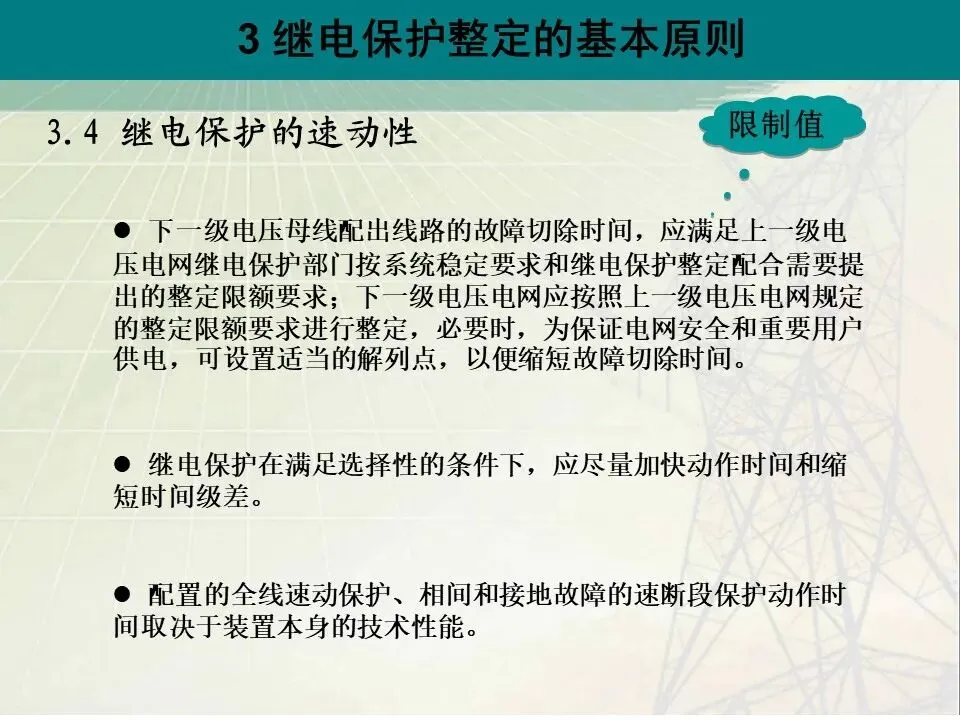

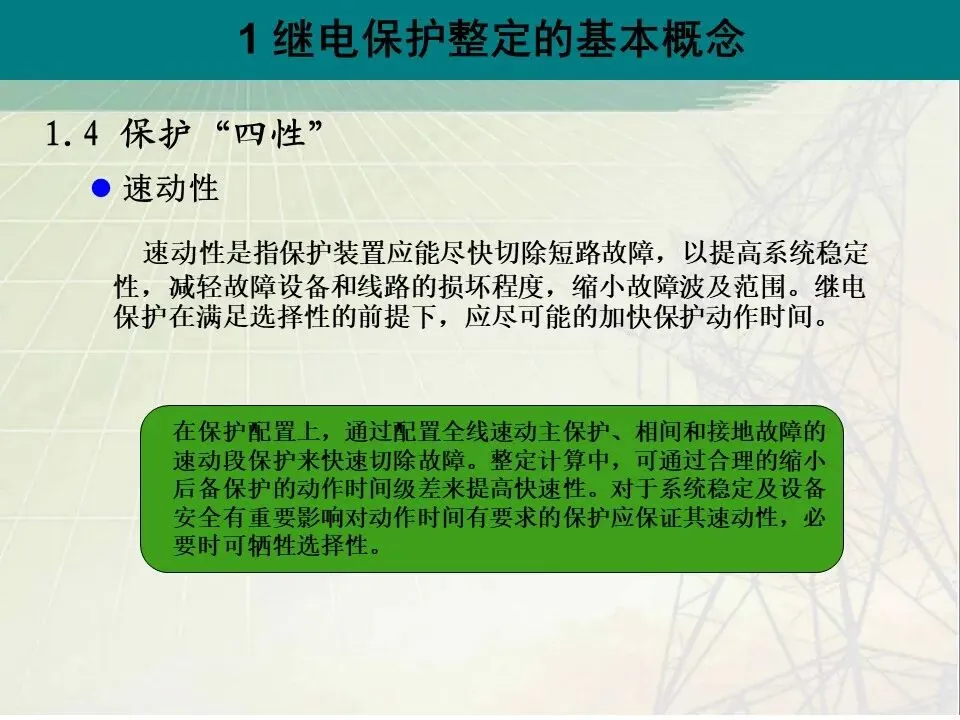

速动性是指保护装置应能尽快切除短路故障，以提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。继电保护在满足选择性的前提下，应尽可能的加快保护动作时间。
在保护配置上，通过配置全线速动主保护、相间和接地故障的速动段保护来快速切除故障。整定计算中，可通过合理的缩小后备保护的动作时间级差来提高快速性。对于系统稳定及设备安全有重要影响对动作时间有要求的保护应保证其速动性，必要时可牺牲选择性。
