电缆沟敷设技术(注意事项、施工要点).ppt

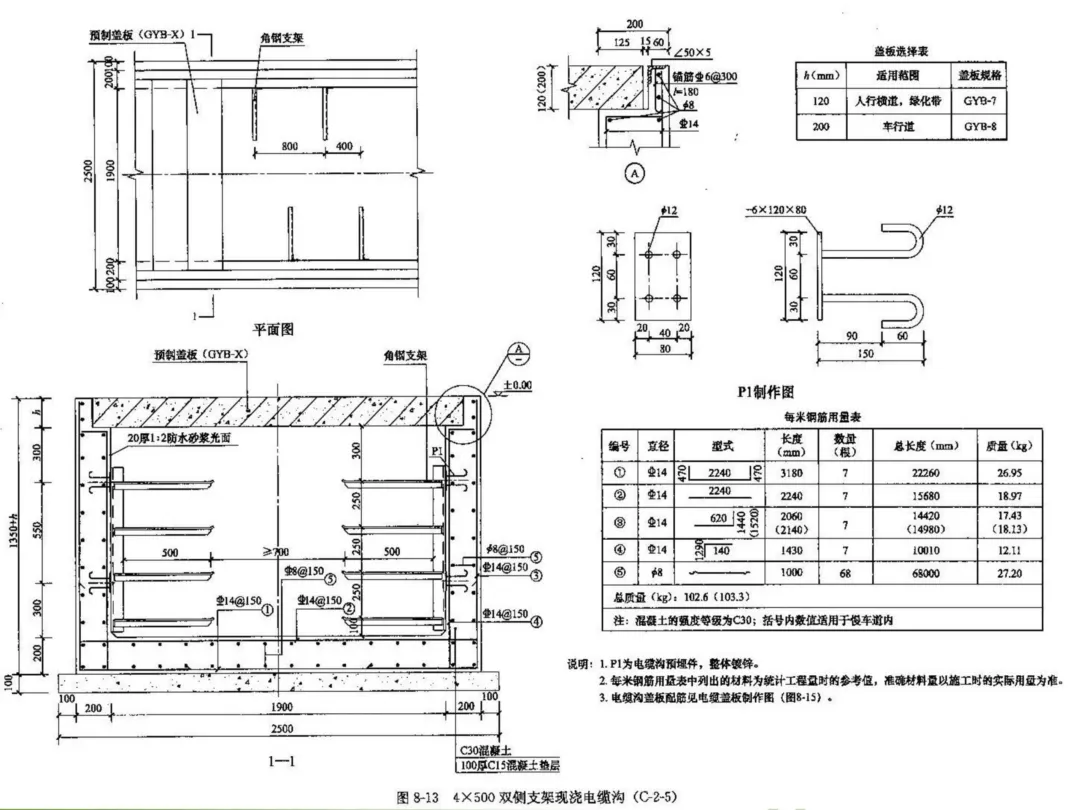

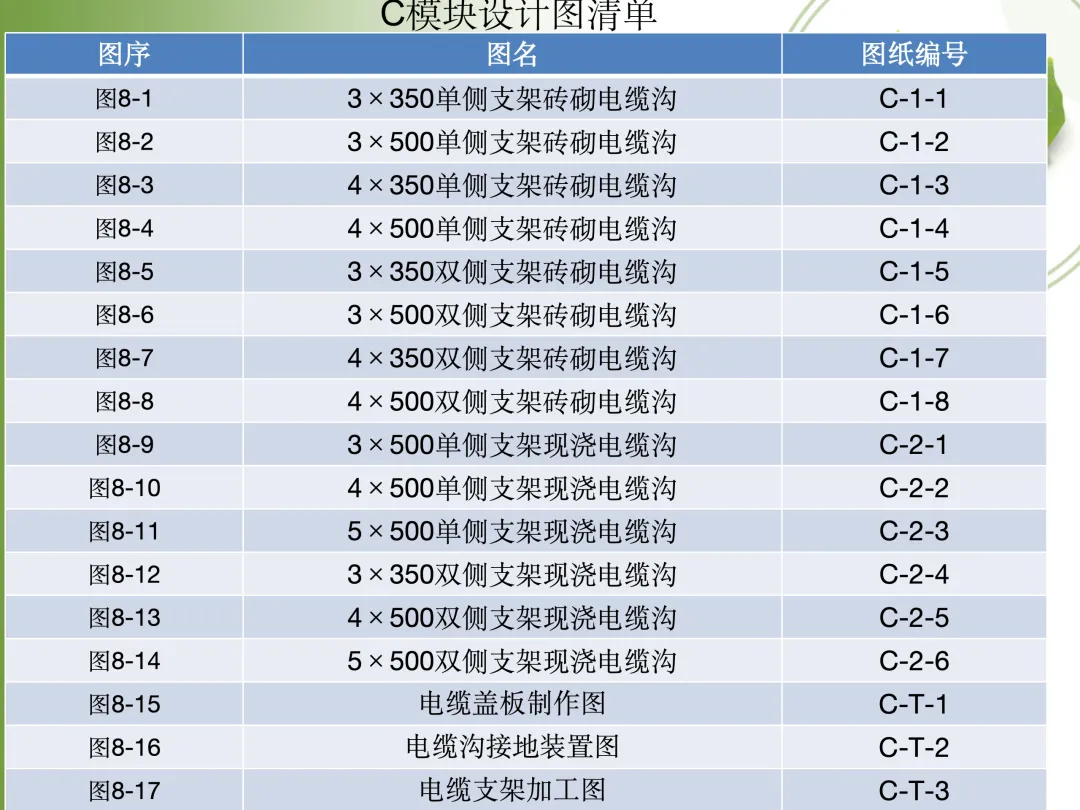

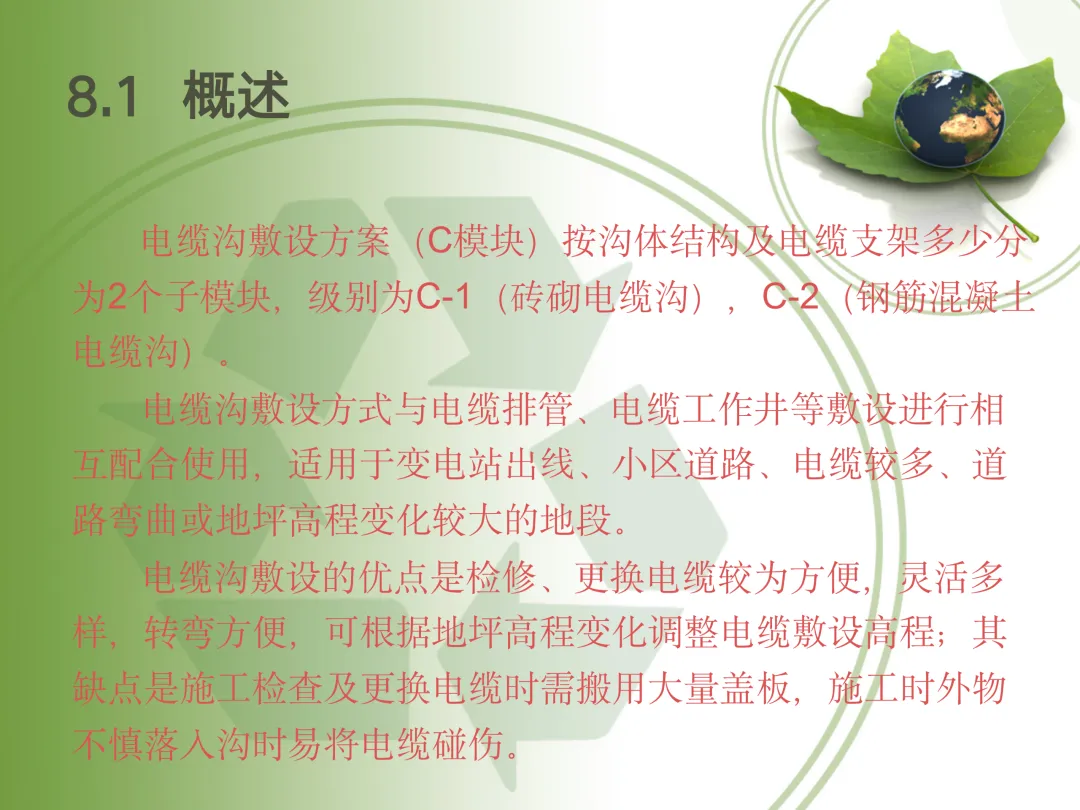

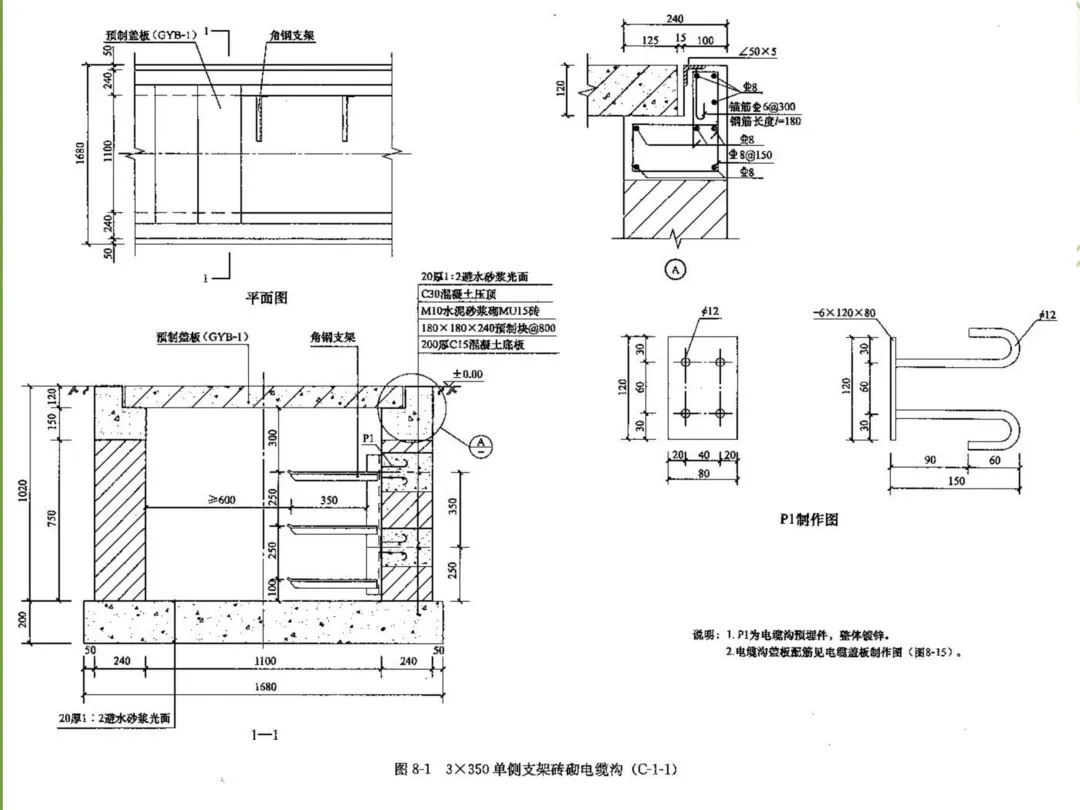

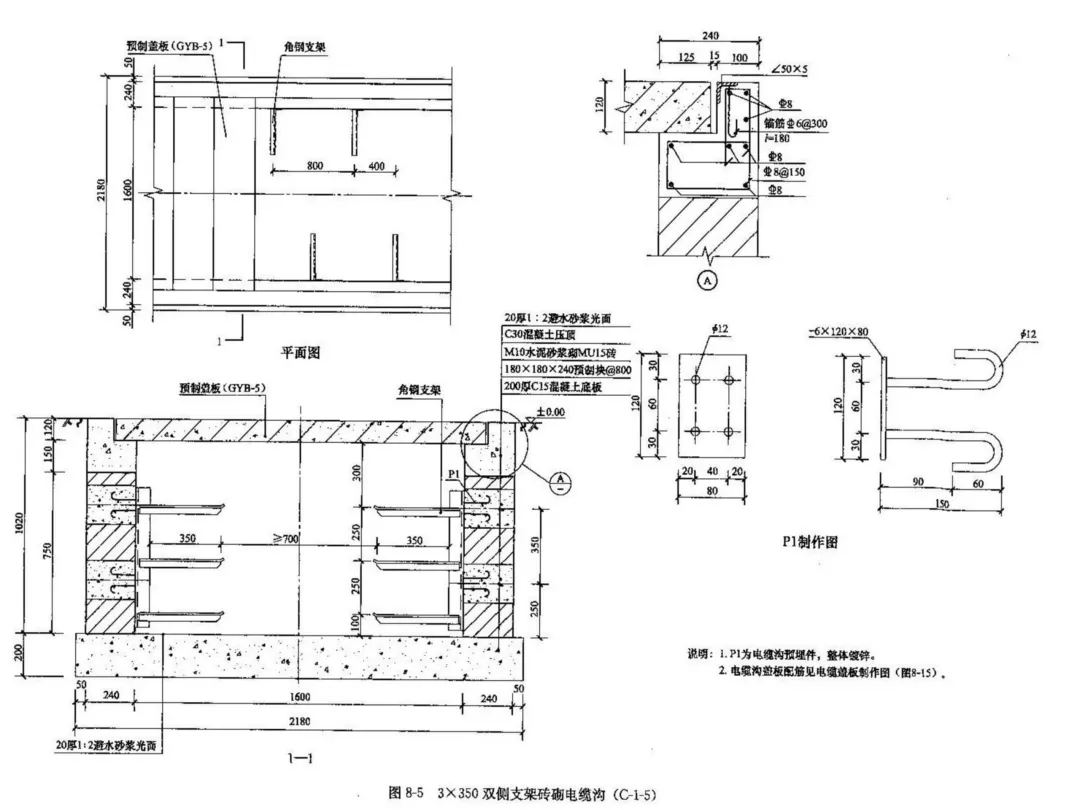

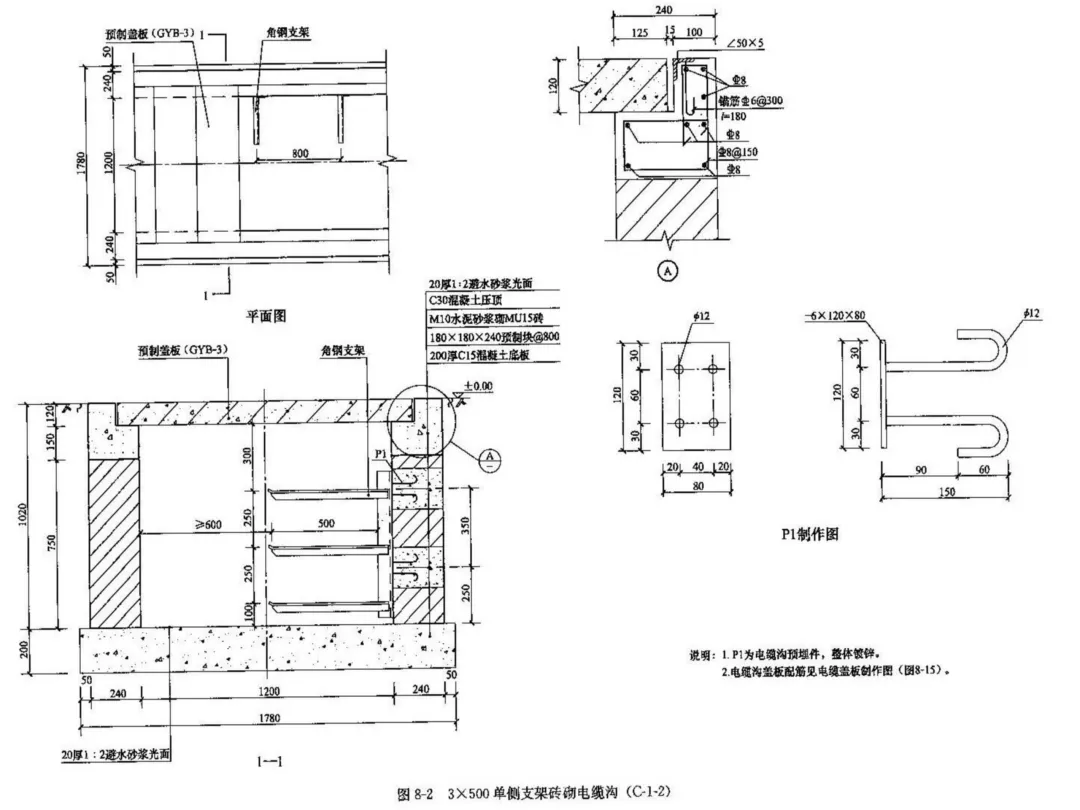

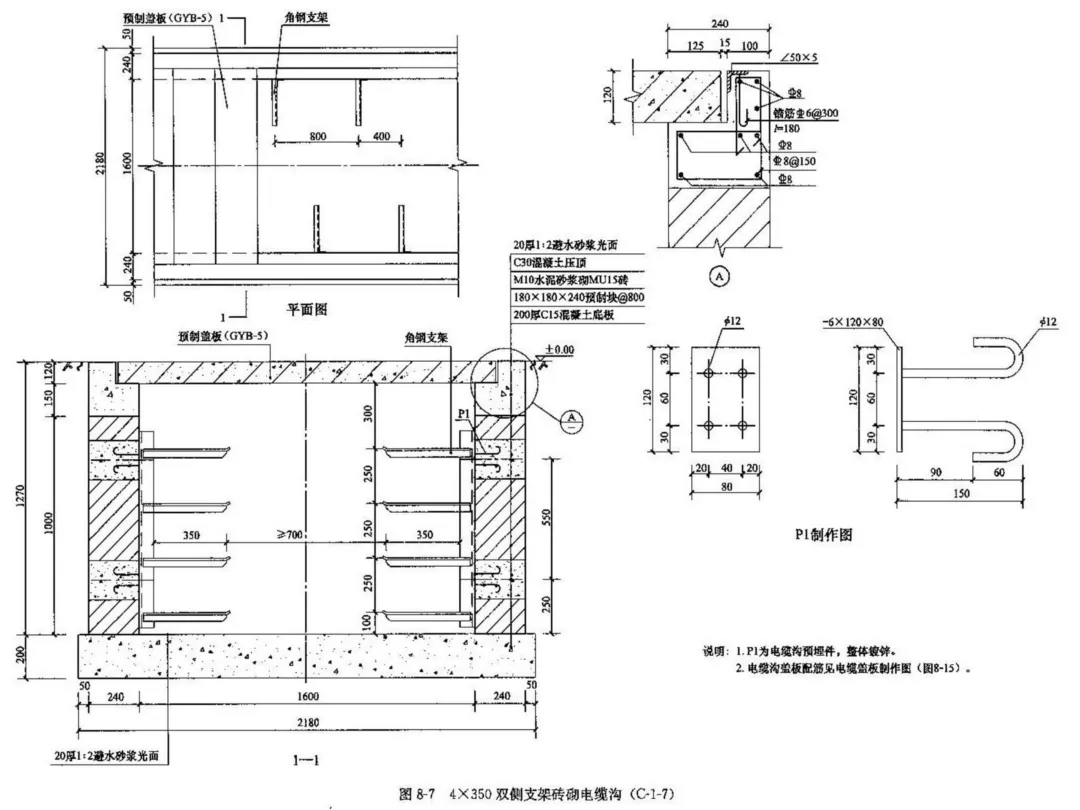

C模块适用于道路、厂区、建筑物内电缆出线集中且不需采用电缆隧道的区域:城镇人行便道或绿地等区域。在盖板不可开启区域，不应选择电缆沟形式

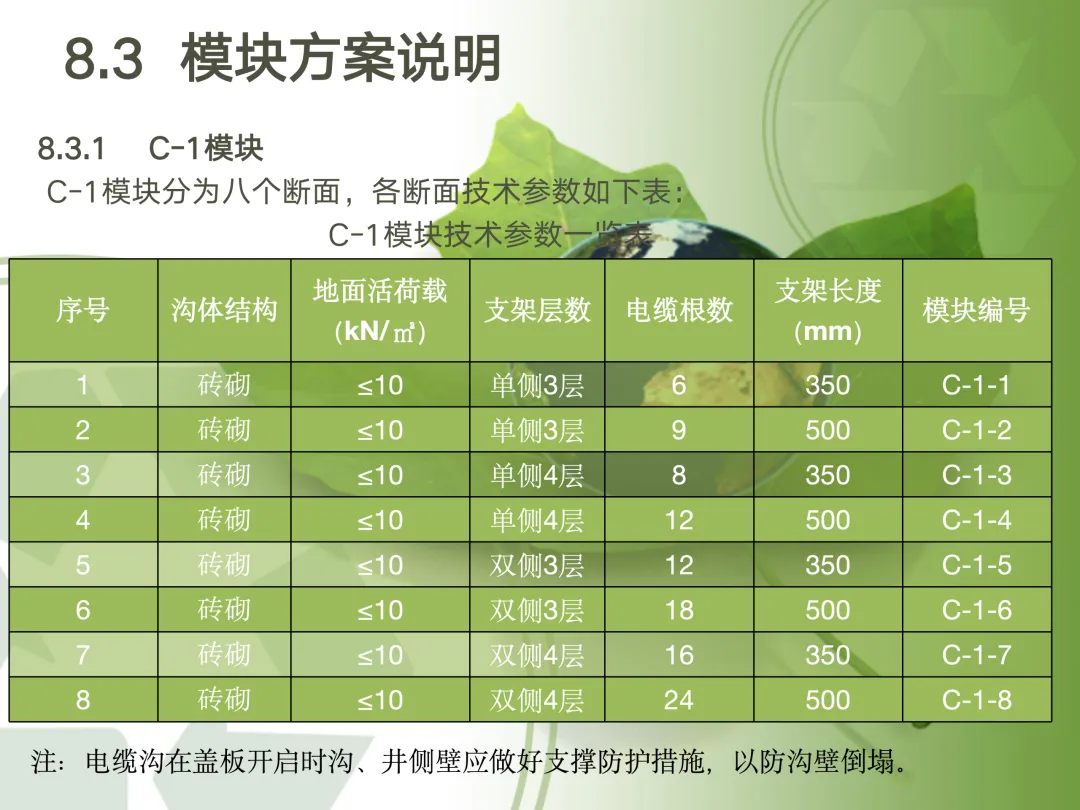

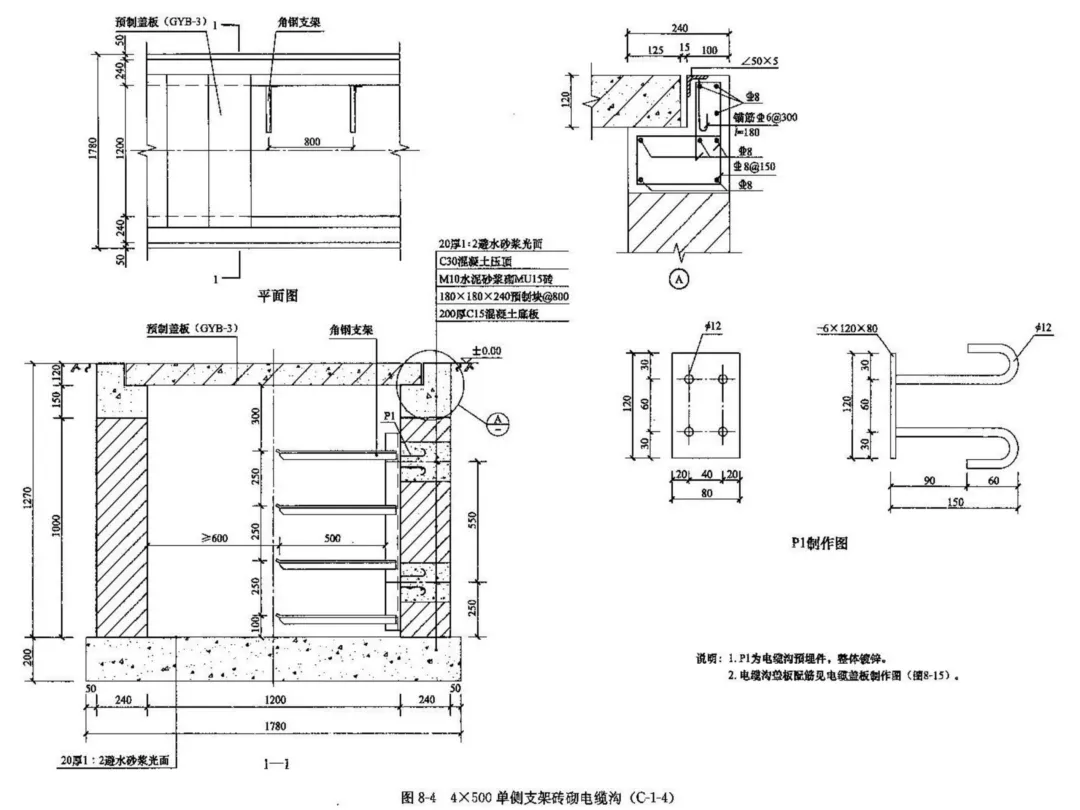

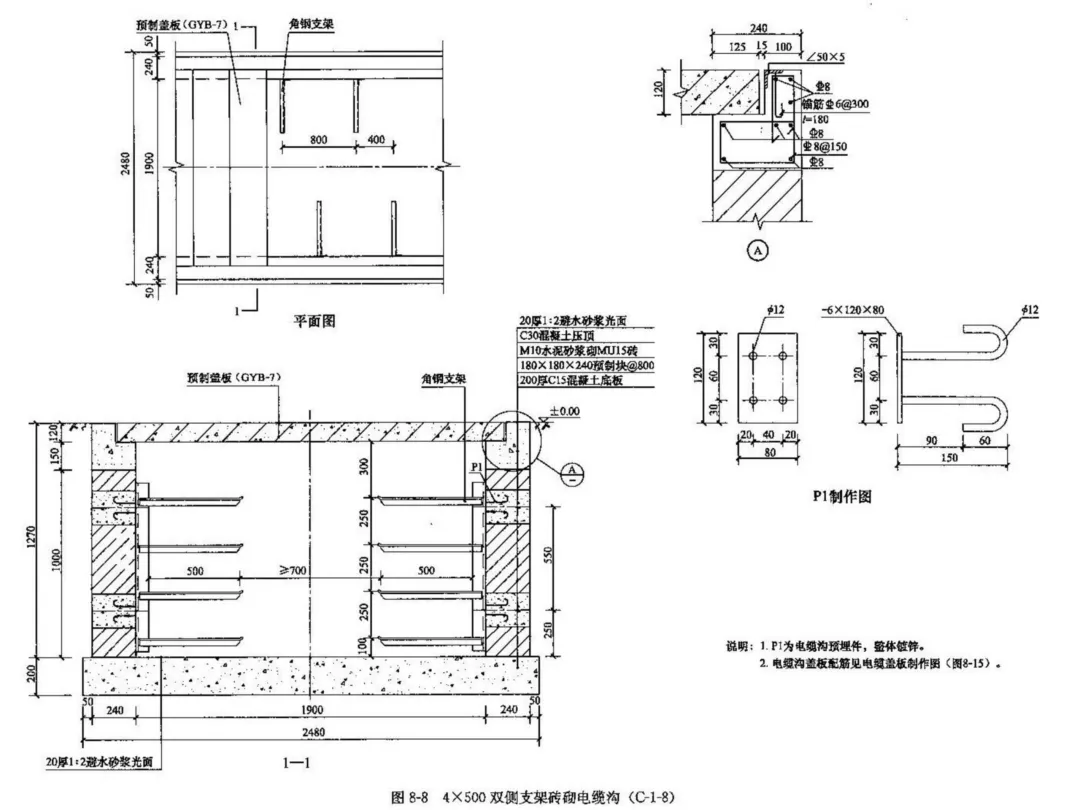

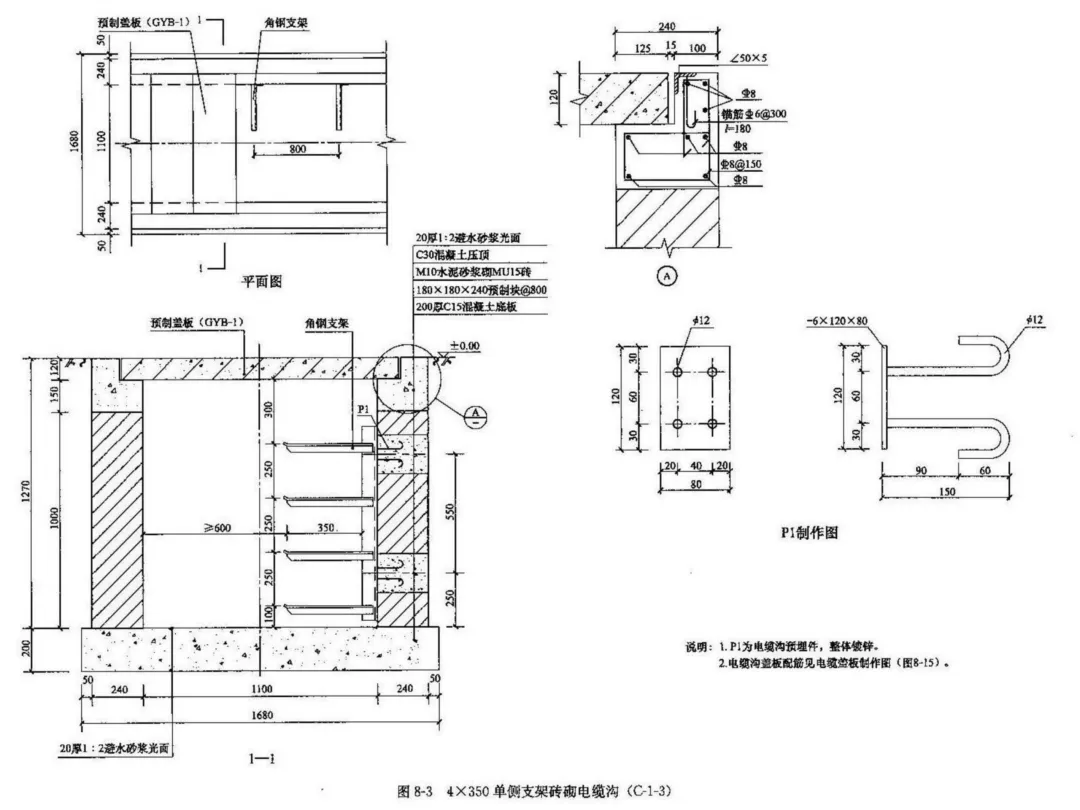

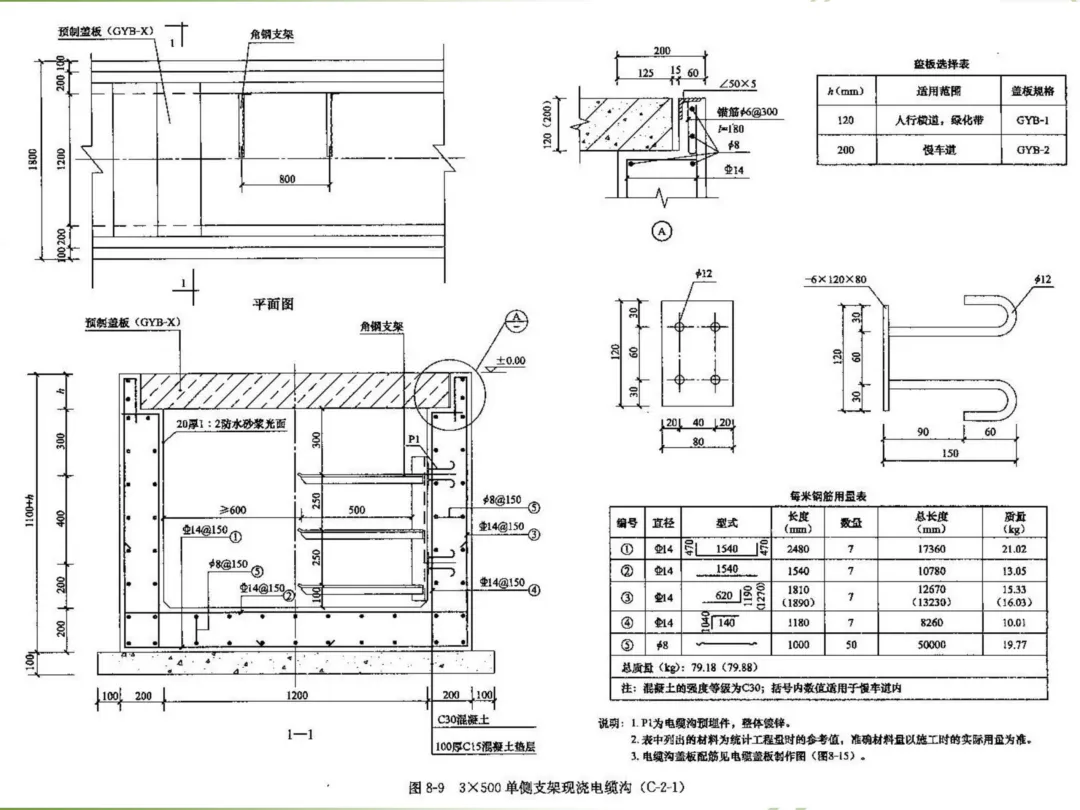

C-1子模块:适用于外部荷载较小，车辆不能通行的人行道、绿化带等区域。

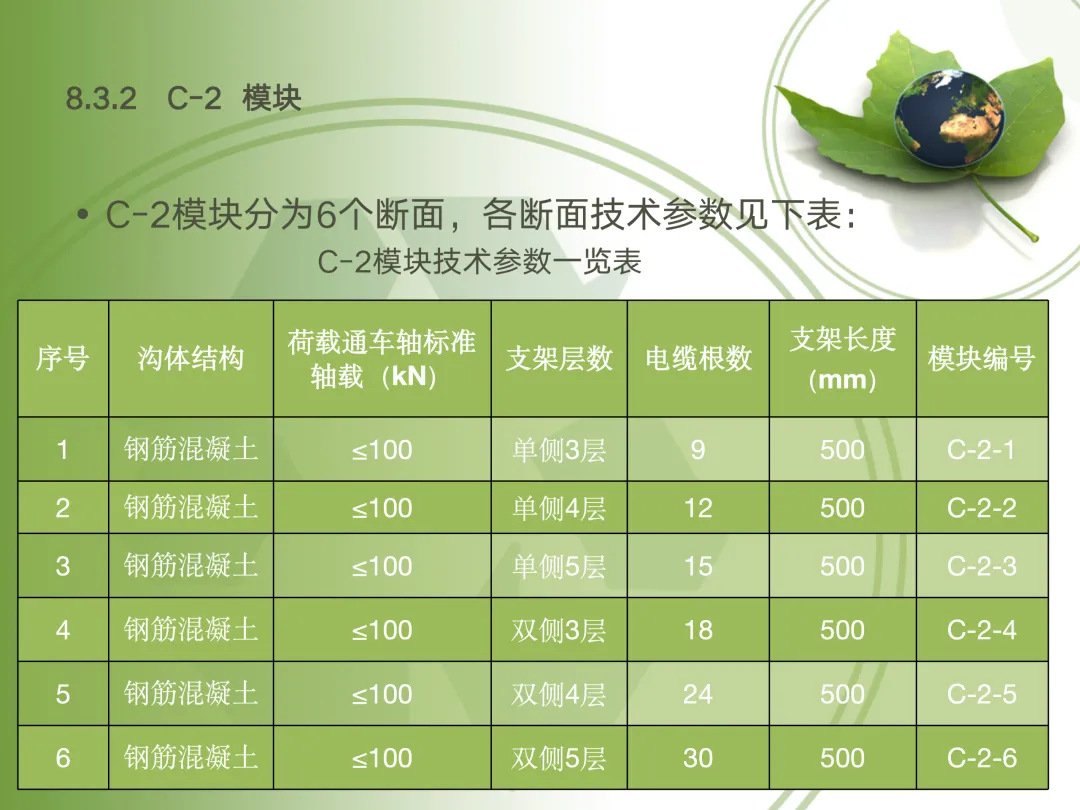

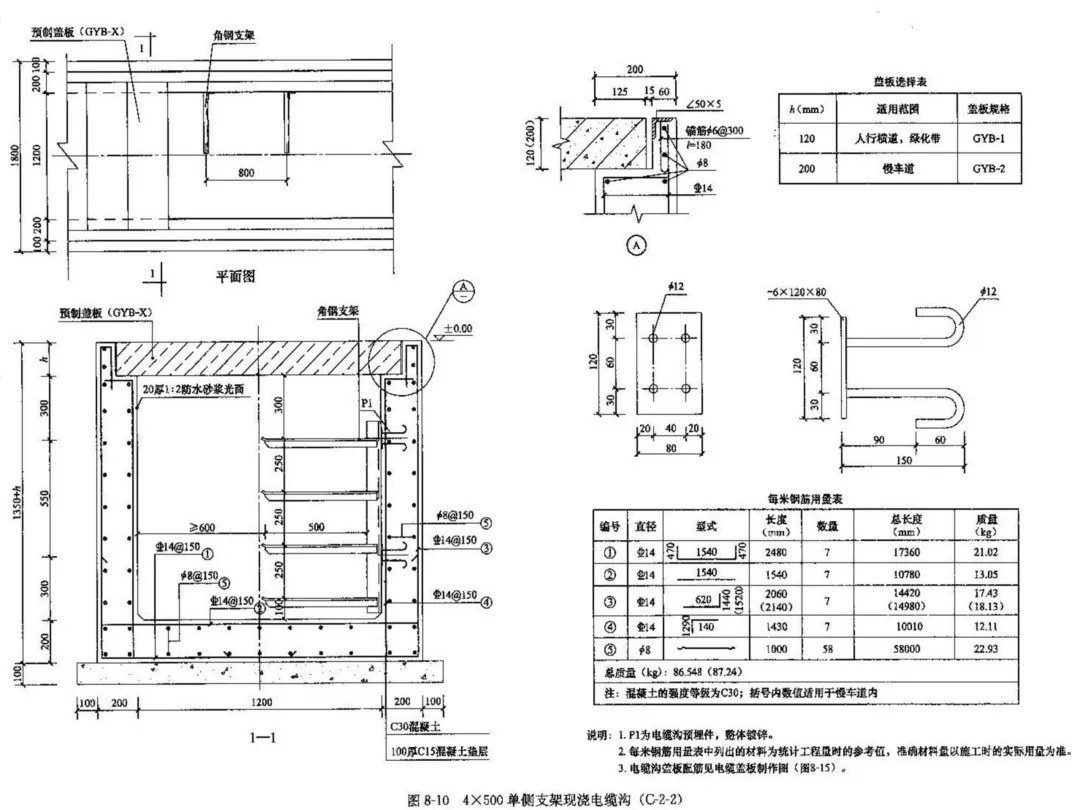

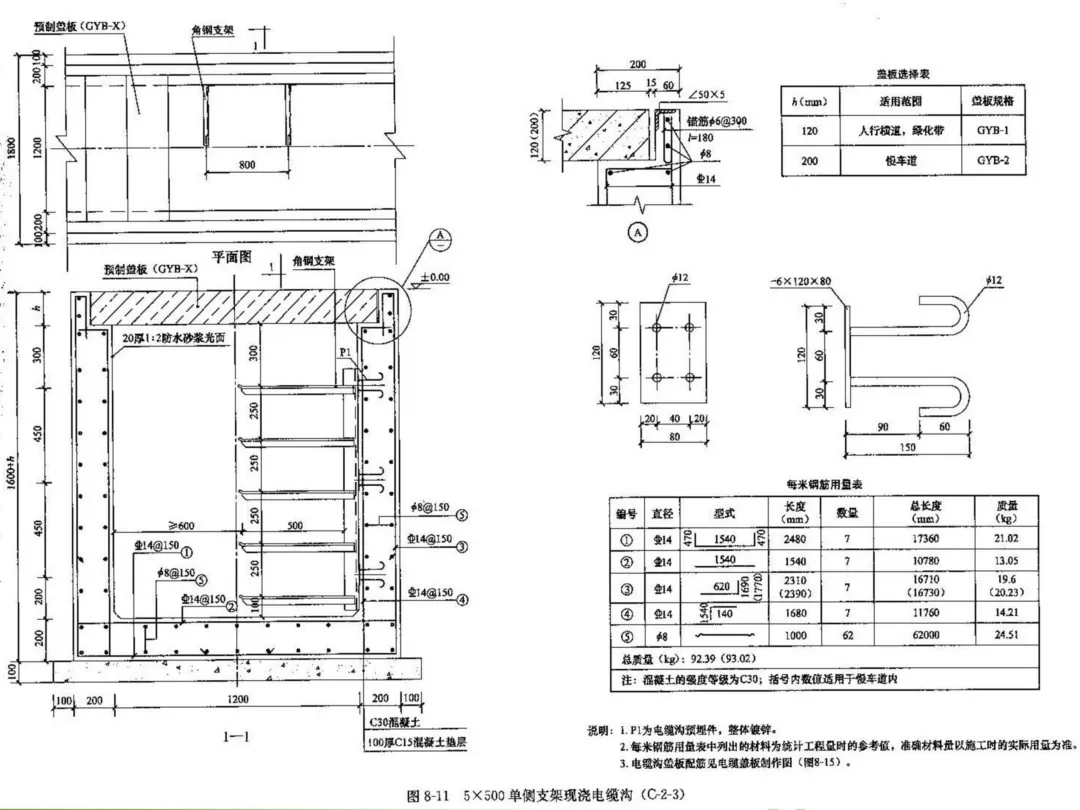

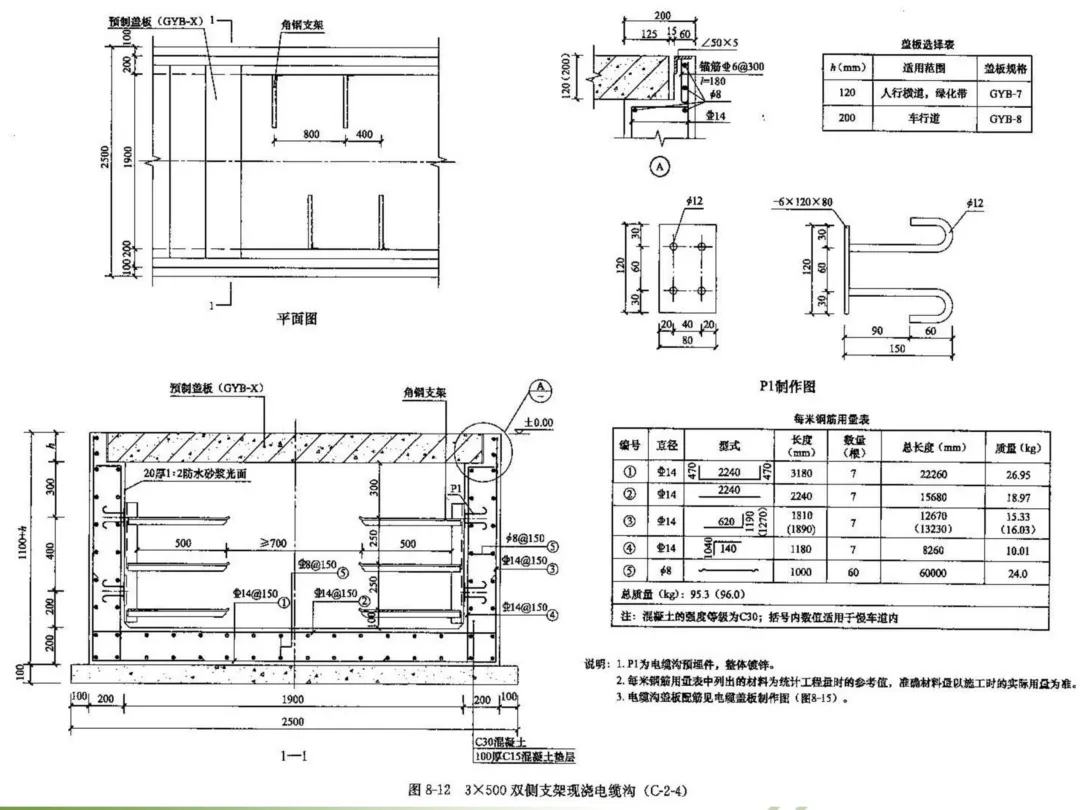

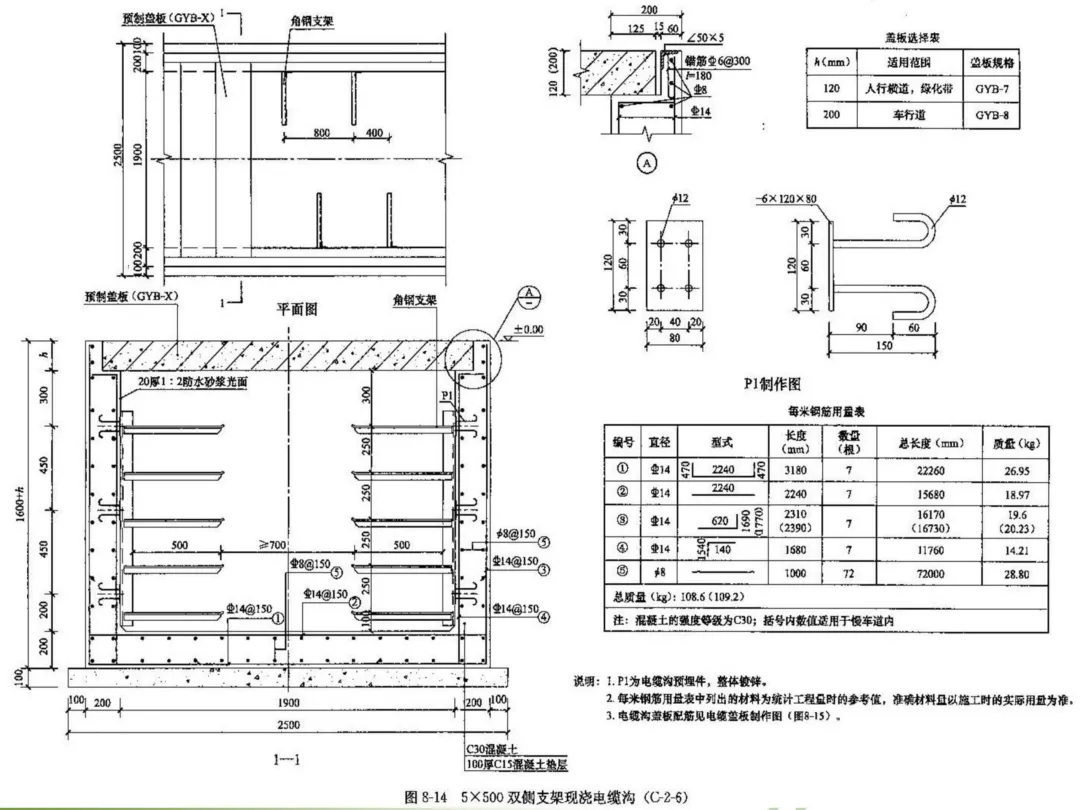

C-2子模块:适用于外部荷载较大，可能有汽-15单轴荷载100kN)以下载重车通行的区域。

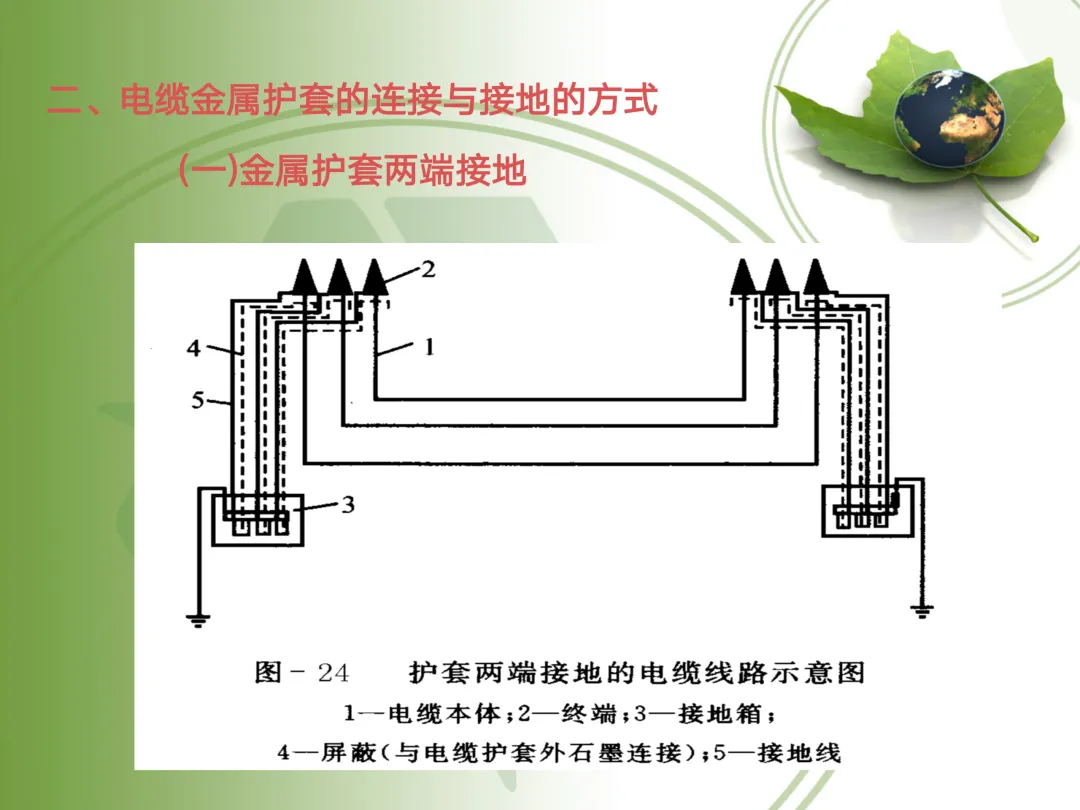

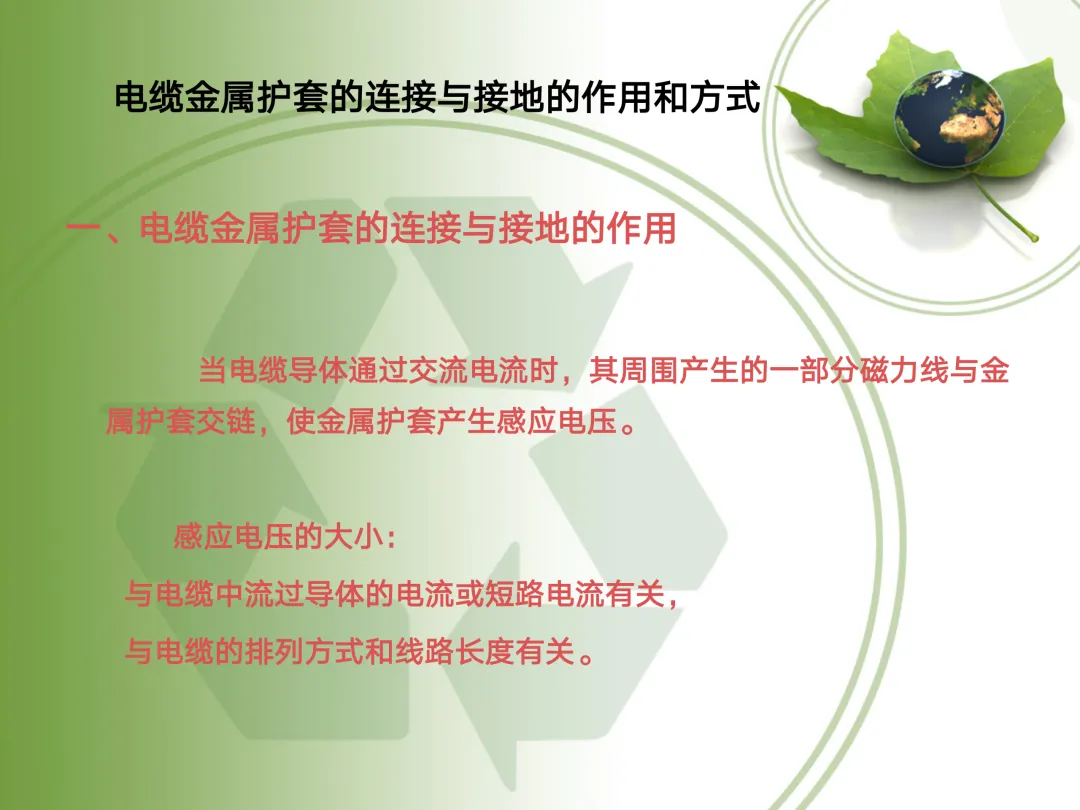

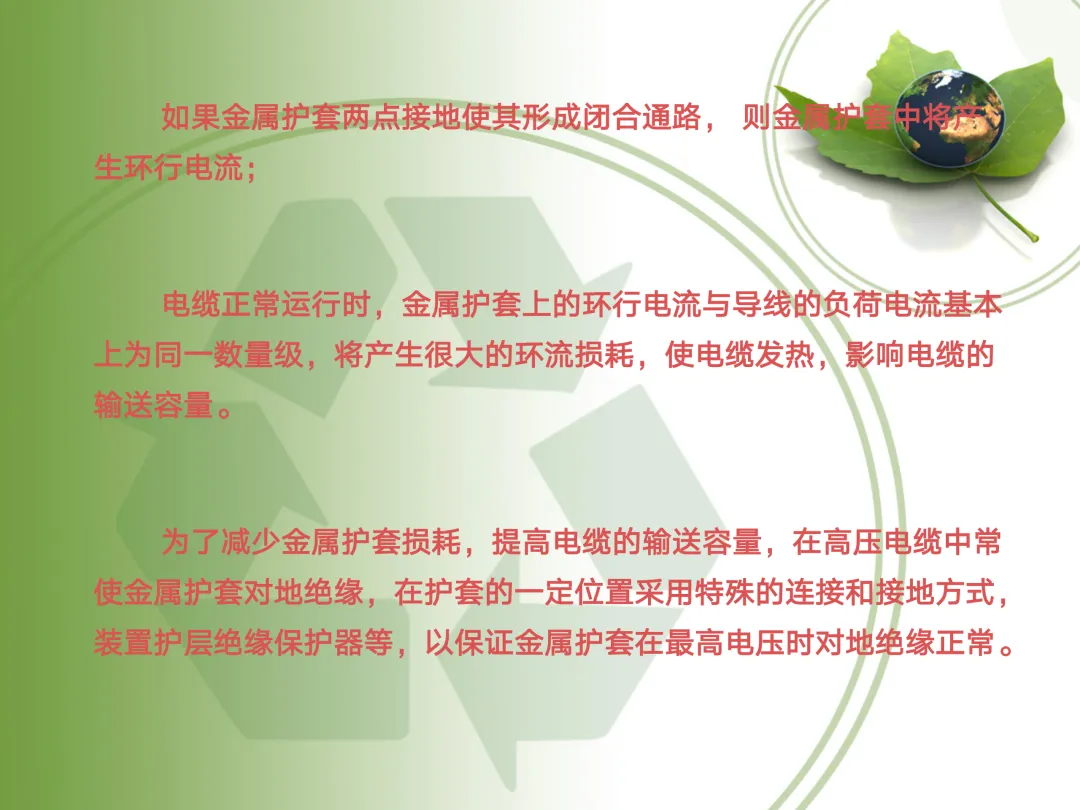

金属护套两端接地，

当电缆线路很短，传输功率很小时，金属护套上的感应电压极小金属护套两端接地形成通路后，护套中的环流也很小，造成的损耗不显著，对电缆的载流量影响不大。

或者电缆线路很短，而最大利用小时数较低，且传输容量有较大裕度时。

金属护套两端接地后，不需要装设保护器

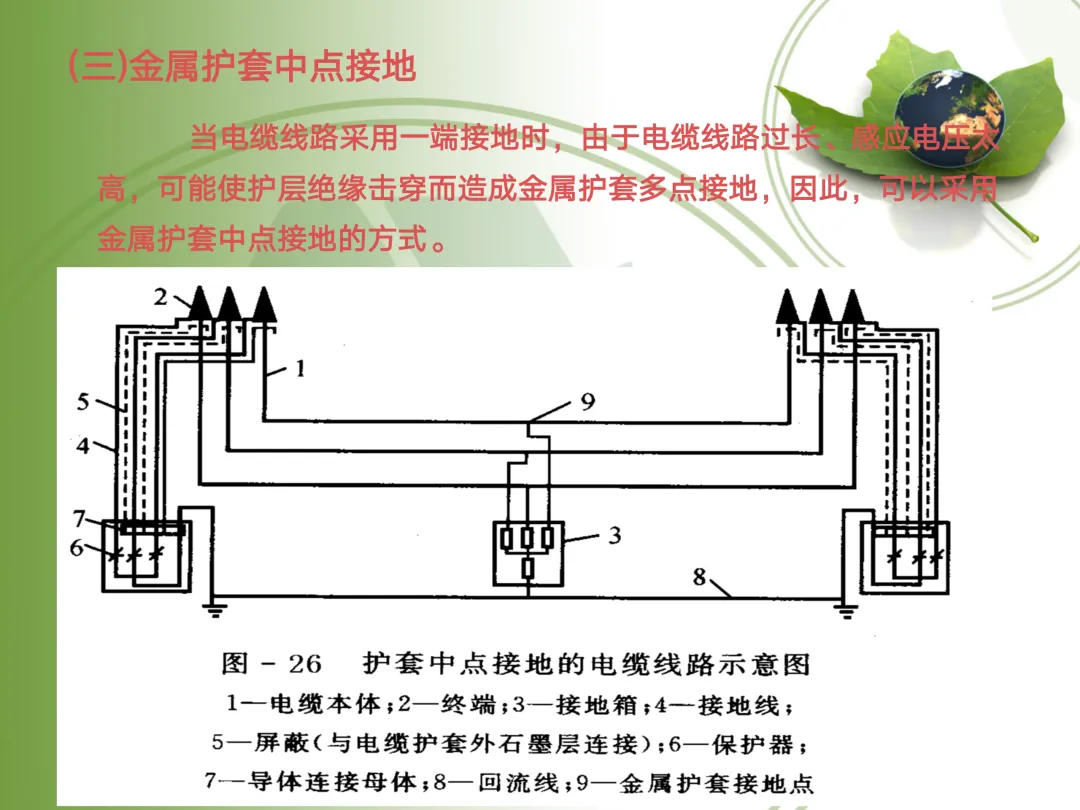

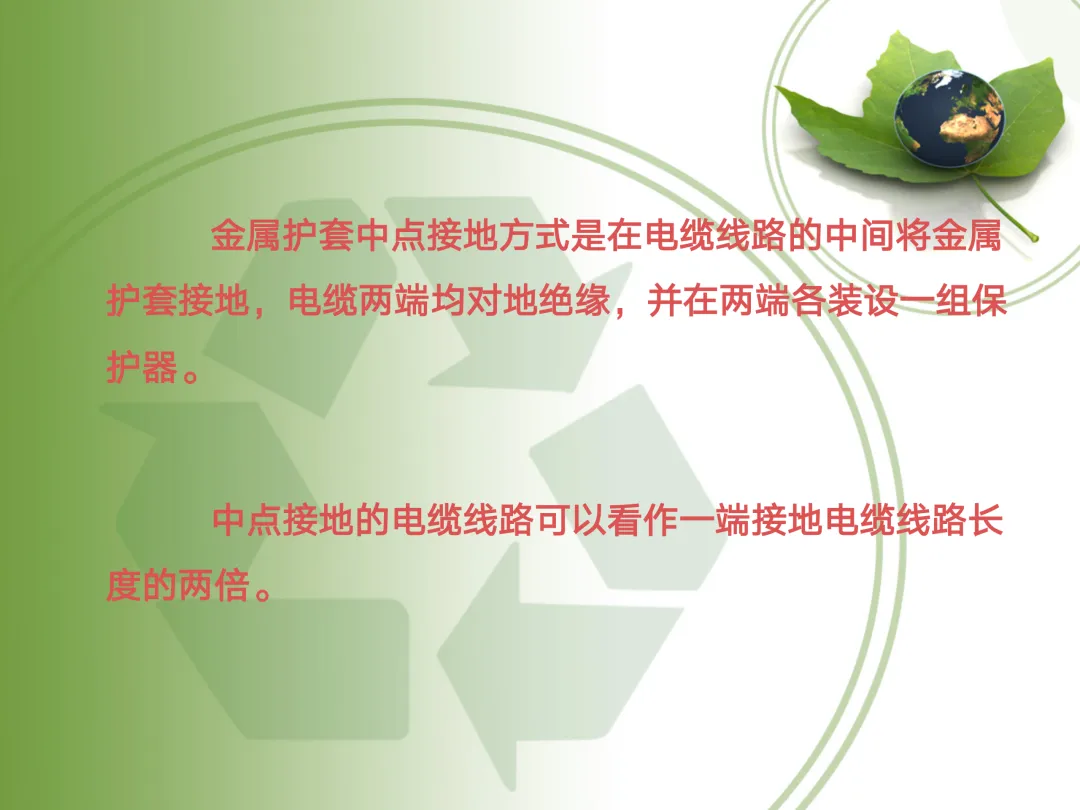

金属护套中点接地的另一种方式：

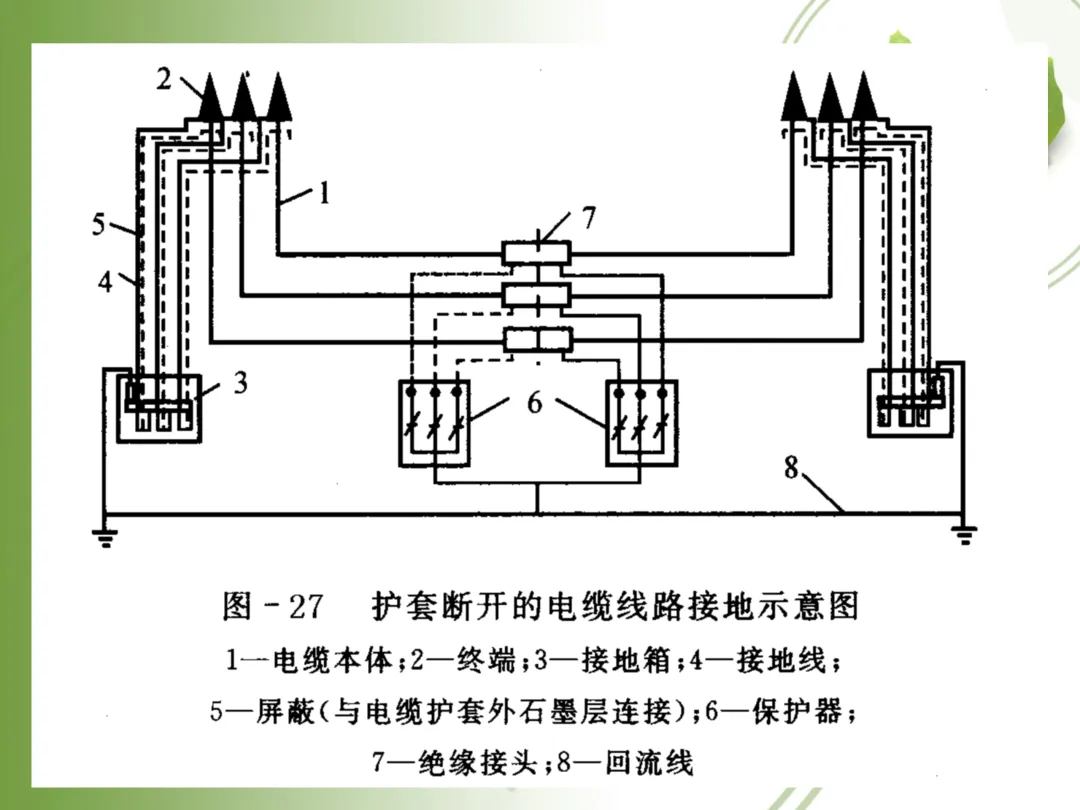

如果电缆线路长度为两盘电缆，不适合中点接地时，可在两段电缆之间装设一个绝缘接头，即在接头的套管中间用绝缘片隔开，使电缆两端的金属护套在轴向是绝缘的。在接头绝缘片两侧各装设一组保护器，电缆线路的两端分别接地。
