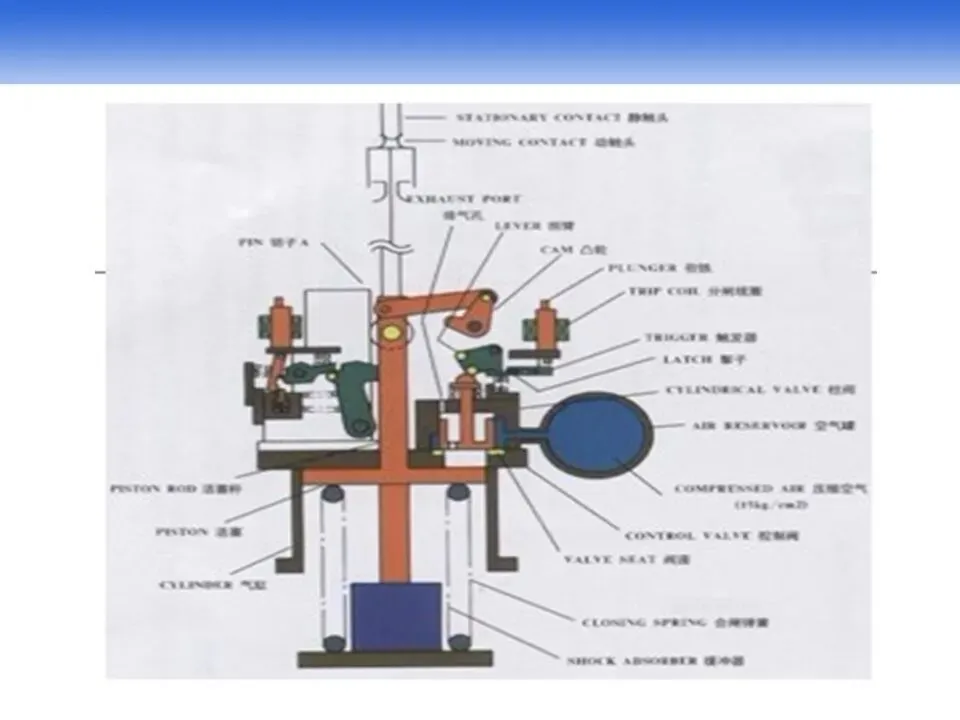

原理图中各部件名称：活塞杆；活塞、气缸、缓冲器、合闸弹簧、控制阀、压缩空气、空气罐、柱阀、挚子、触发器、分闸线圈、分闸铁芯、凸轮、弹簧、排气孔等。

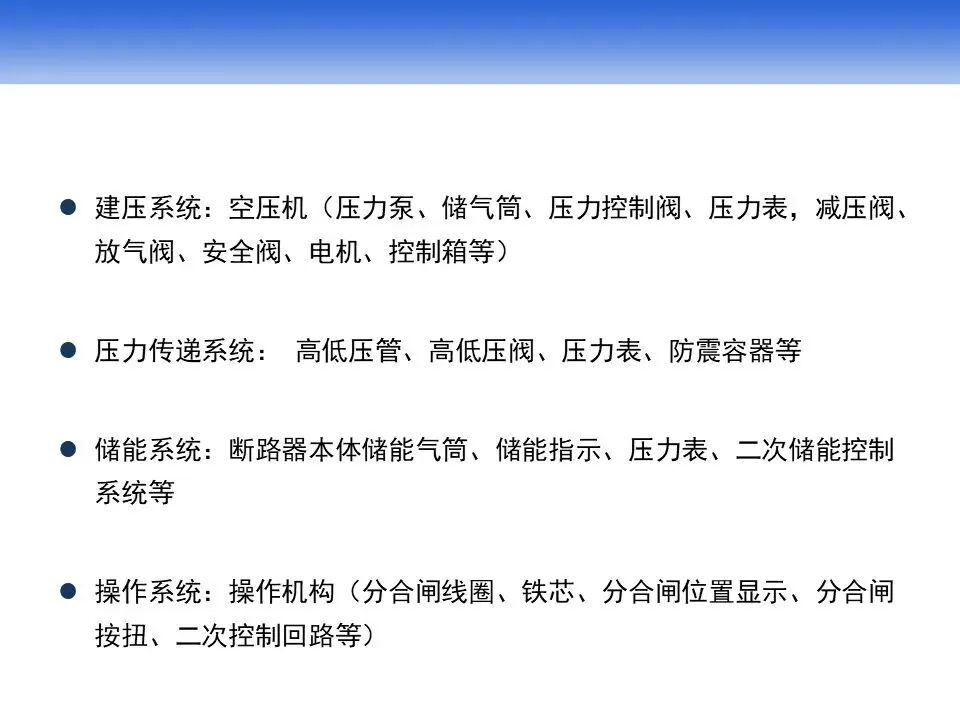

一、GIS断路器气动机构的各个结构组成如下：

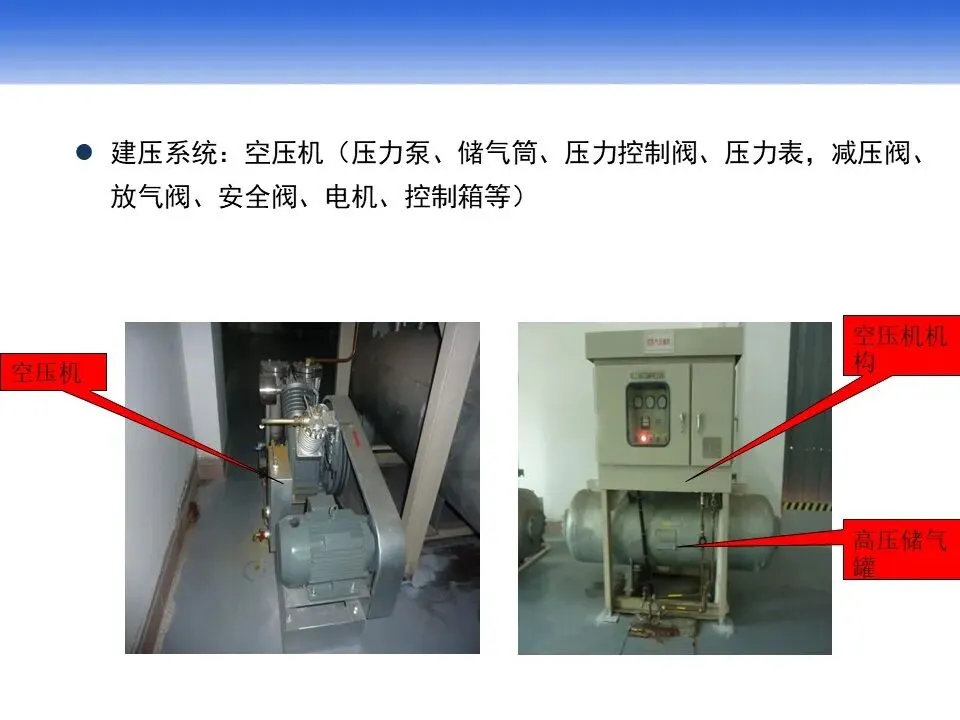

1、建压系统：空压机（压力泵、储气筒、压力控制阀、压力表，减压阀、放气阀、安全阀、电机、控制箱等）；
2、压力传递系统： 高低压管、高低压阀、压力表、防震容器等；

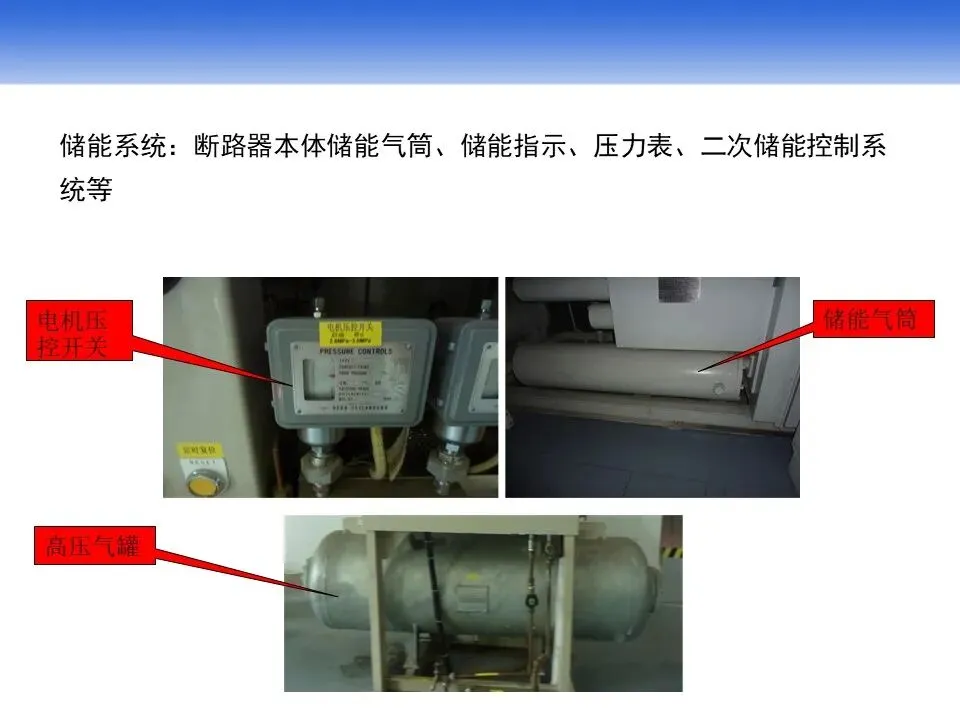

3、储能系统：断路器本体储能气筒、储能指示、压力表、二次储能控制系统等；
4、操作系统：操作机构（分合闸线圈、铁芯、分合闸位置显示、分合闸按扭、二次控制回路等）。

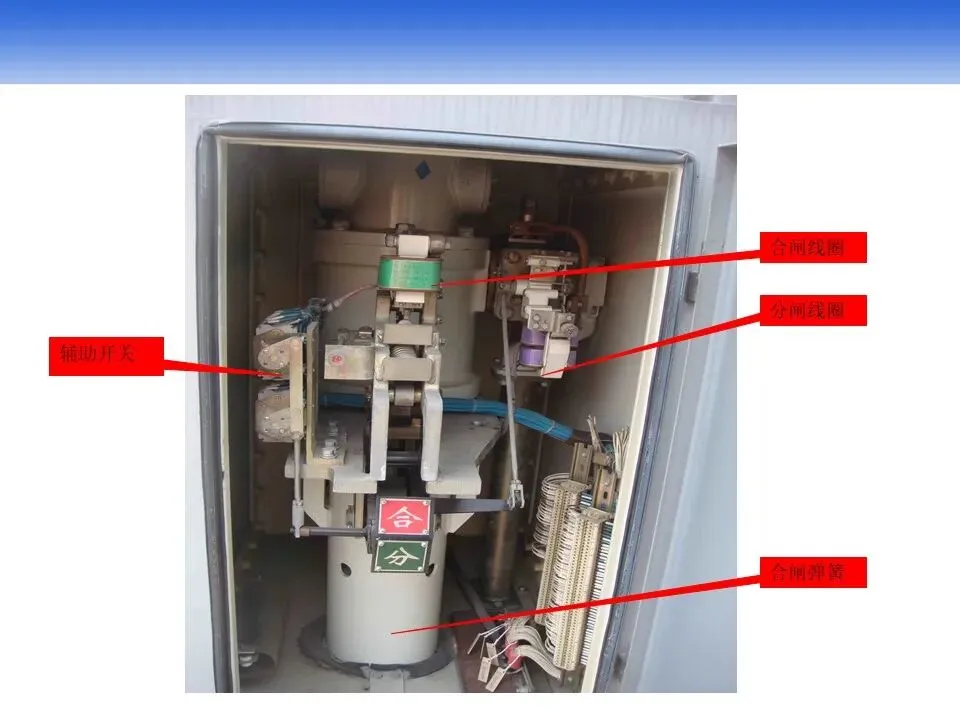

辅助开关：开关的分合闸位置信号、线圈电源接点等；
合闸线圈：受合闸脉冲电源时，推动电磁铁执行合闸指令；
分闸线圈：受分闸脉冲电源时，推动电磁铁执行分闸指令；
合闸弹簧：开关机构在分闸过程中，合闸弹簧储能，为合闸作准备。
以上图片为GIS断路器气动机构结构的局部图。

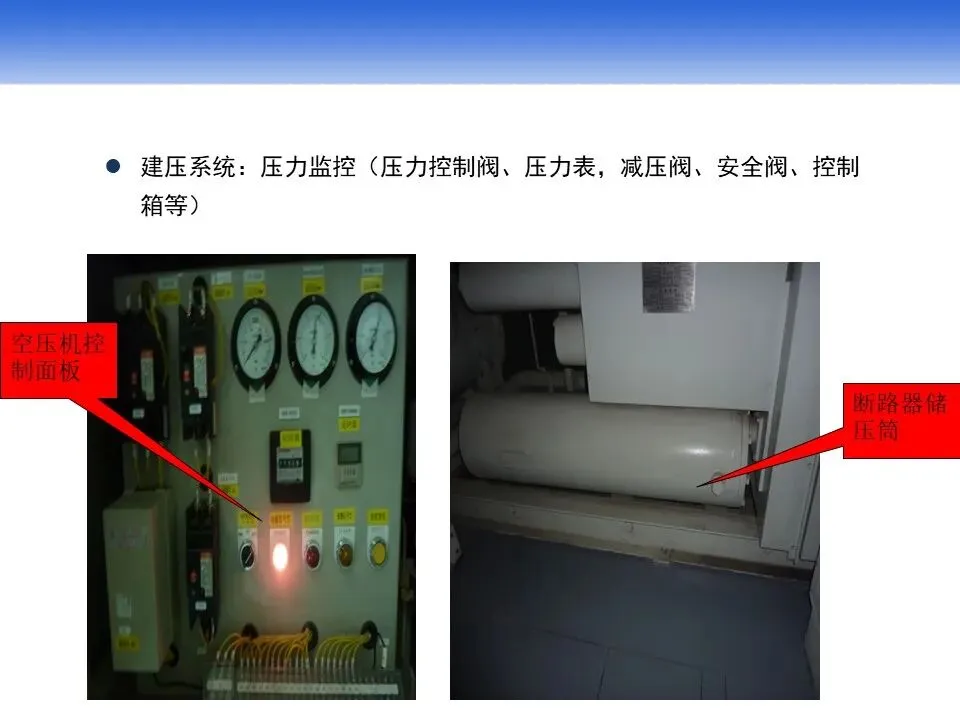

空 压 机：建立断路器操作机构动能；

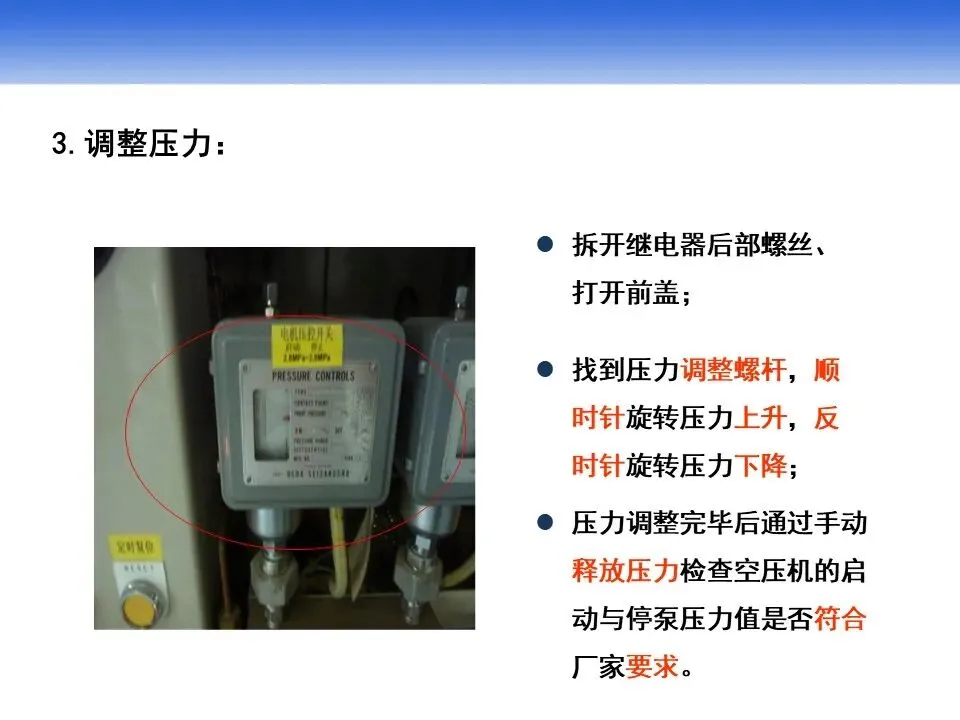

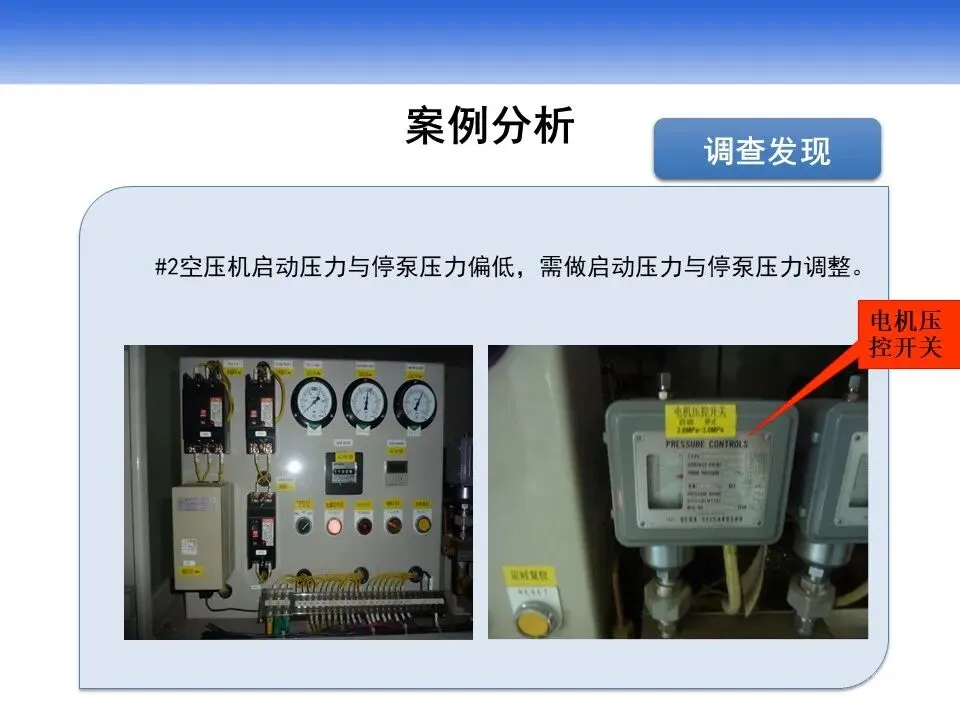

空压机控制面板：控制空压机的启动、停止；
断路器储压筒：提供断路器分合闸能量；
断路器机构：实现断路器分合闸操作。

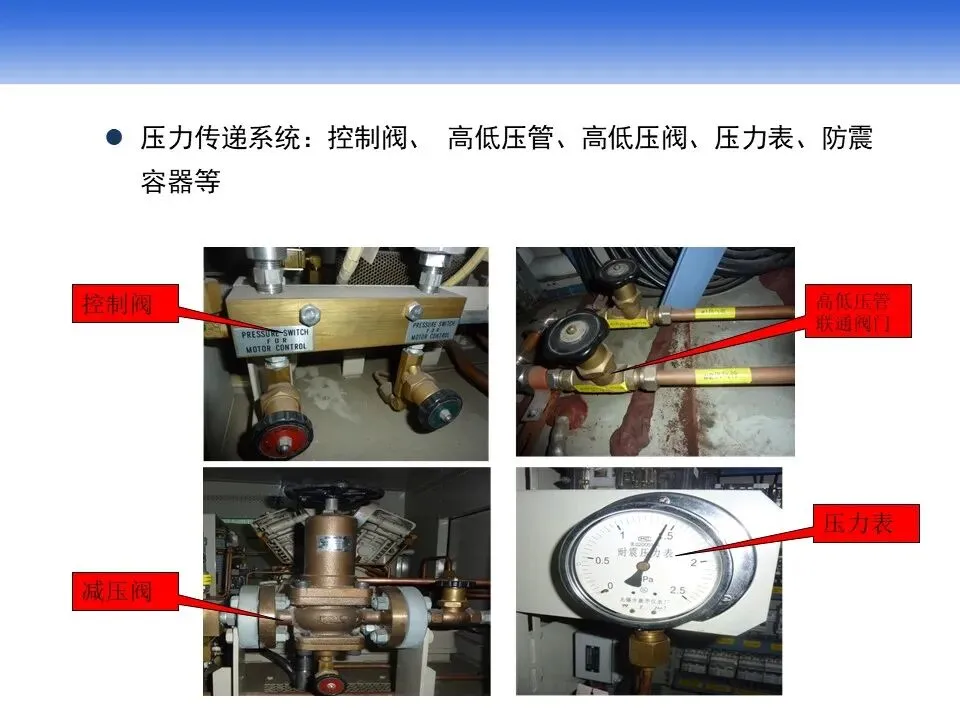

接着是压力传递系统，由高低压管、高低压阀、压力表、防震容器等组成。
控制阀：控制多回路管道联通；
减压阀：高压气罐与低压气罐压力转换；

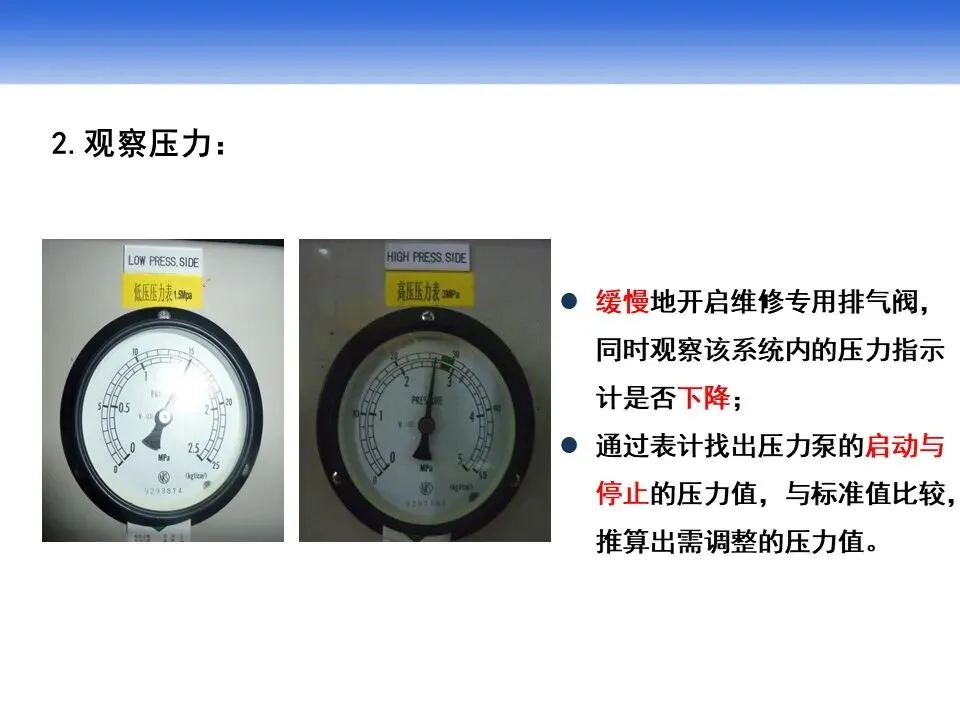

压力表：指示高低压压力值；

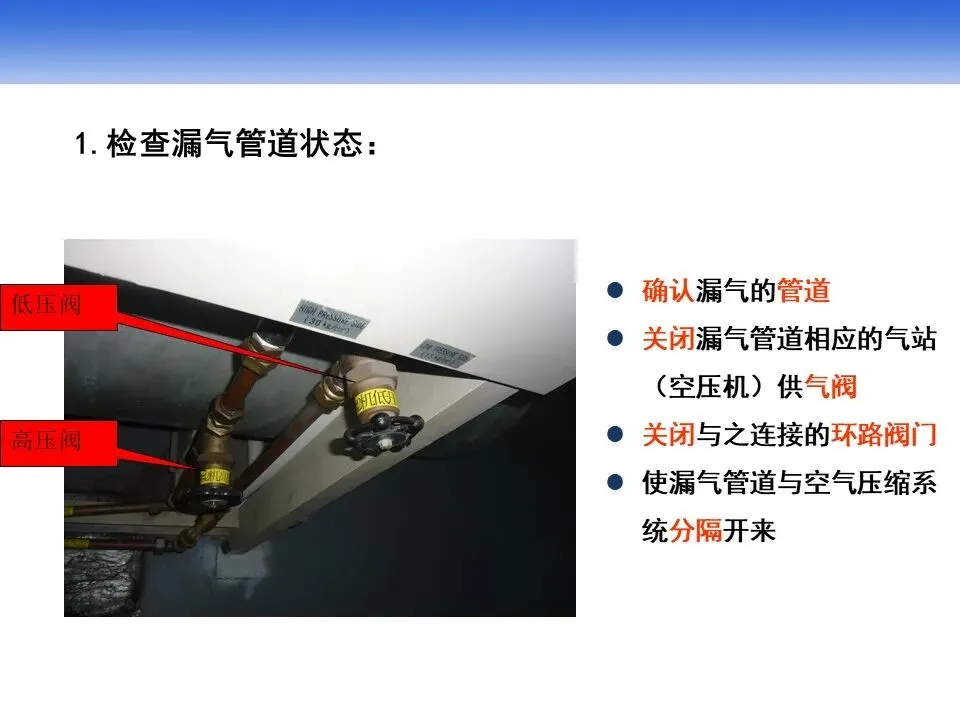

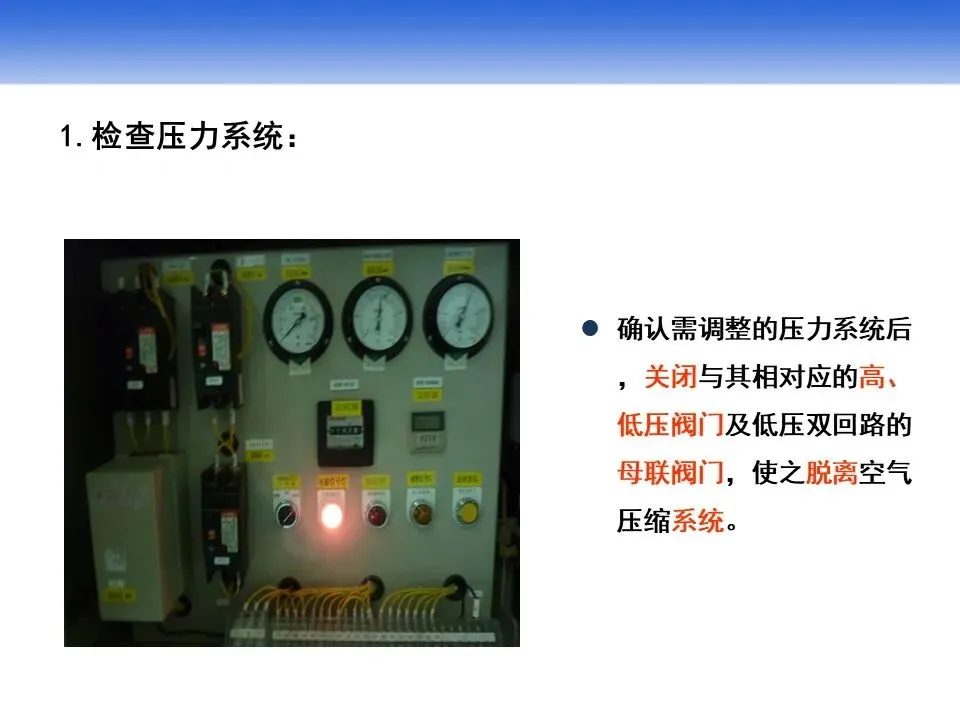

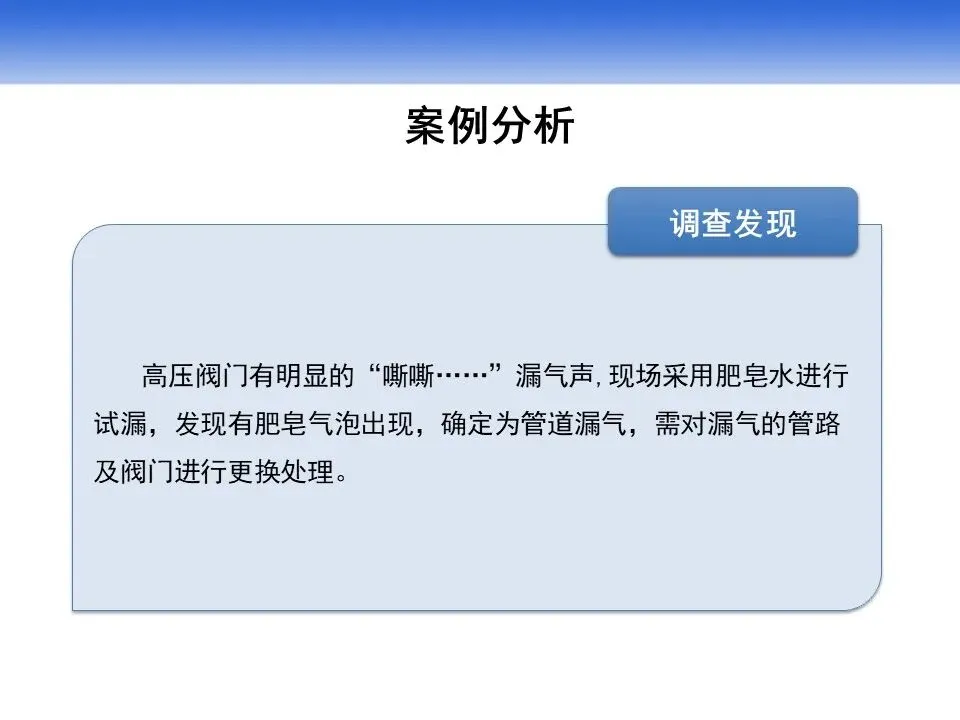

高低压管联通阀门：高低压管道控制阀门。

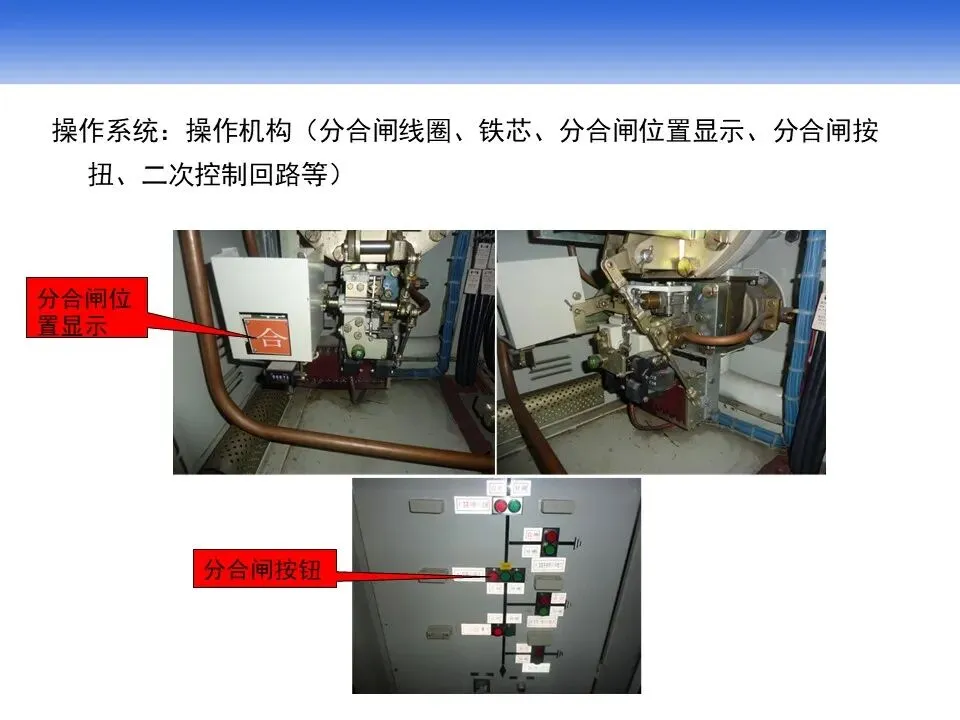

最后是操作系统，由分合闸线圈、铁芯、分合闸位置显示、分合闸按扭、二次控制回路等组成。

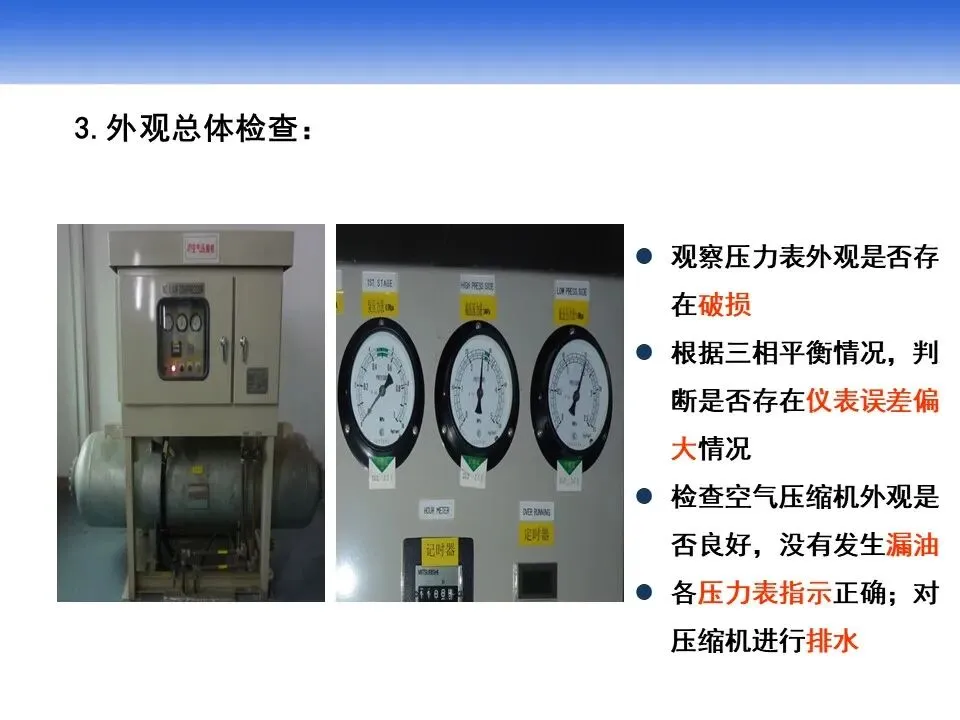

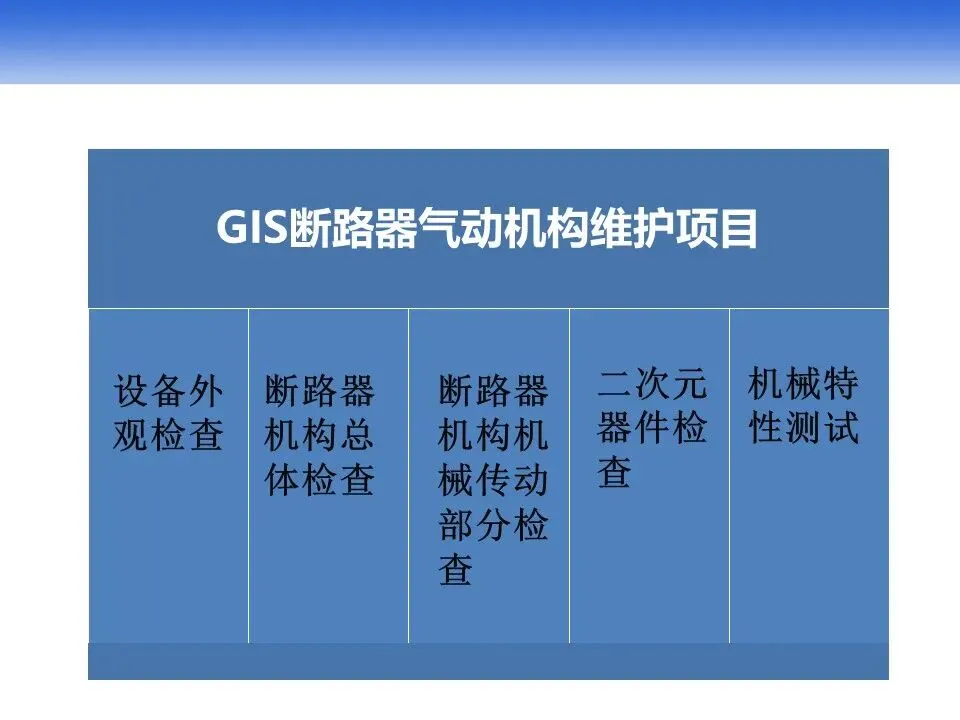

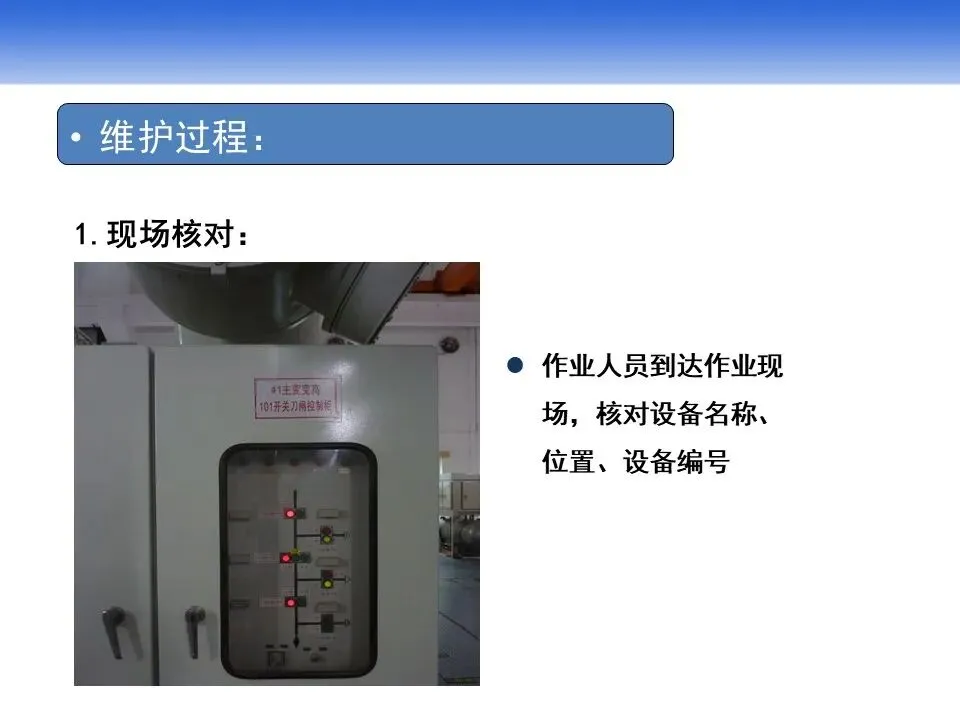

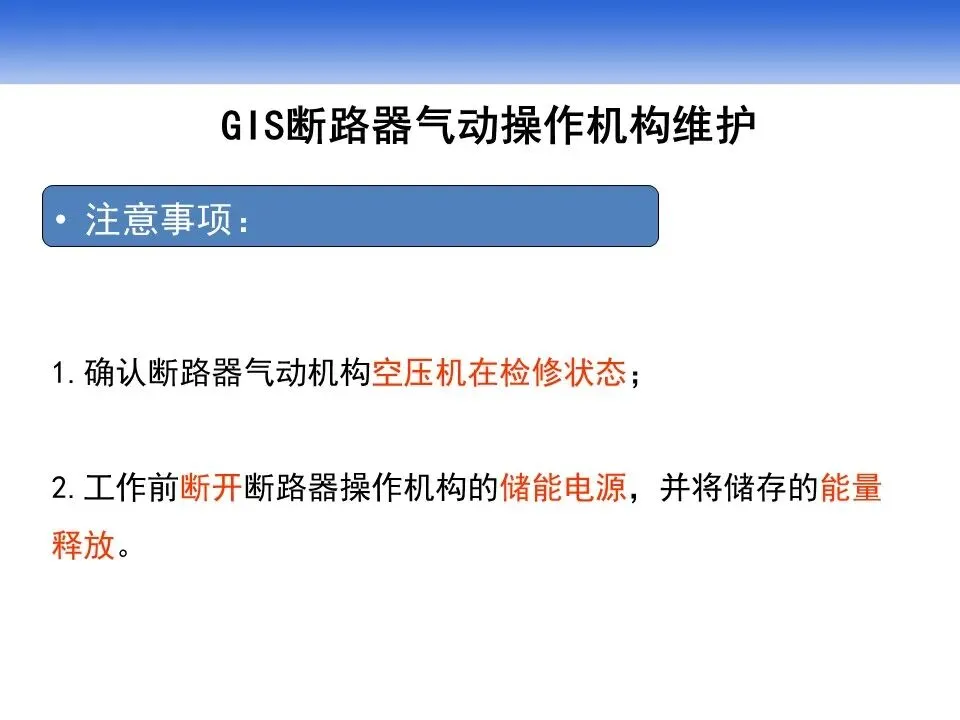

4、外观总体检查设备：

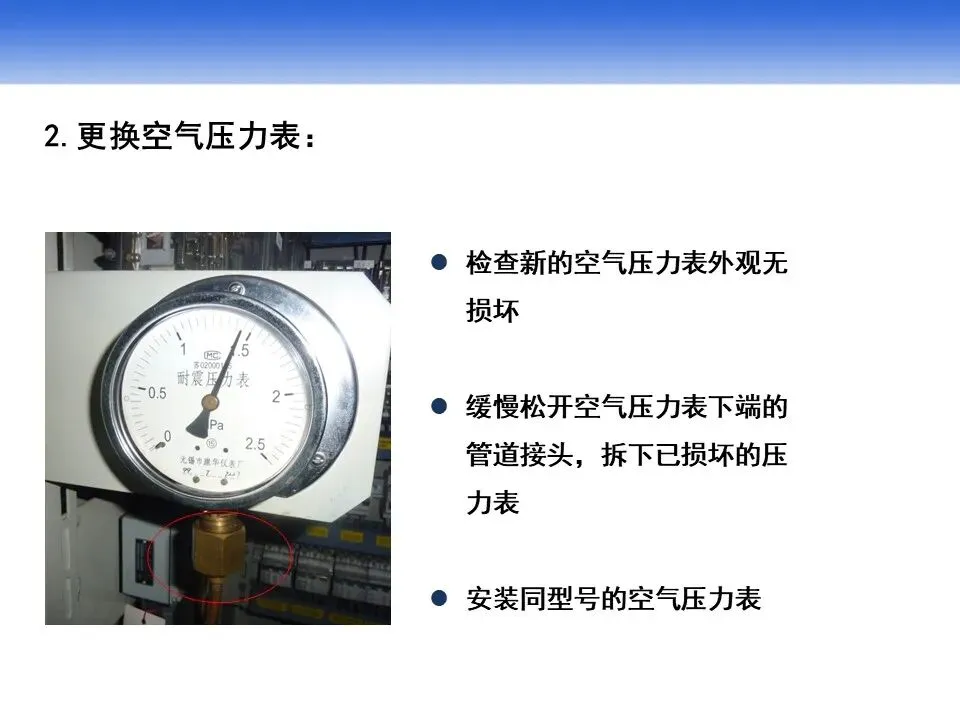

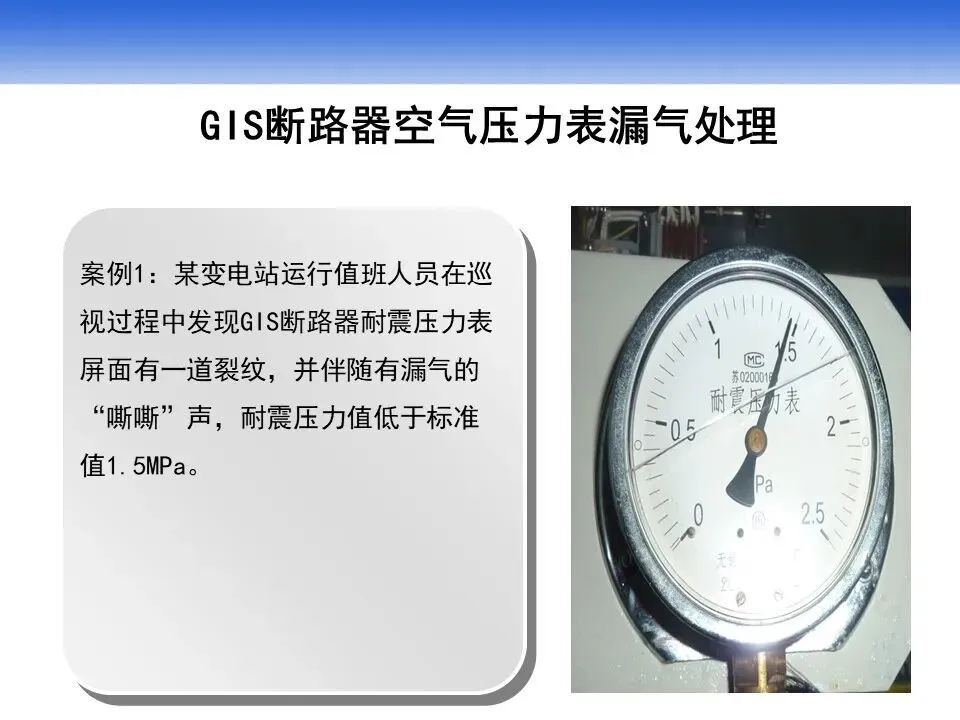

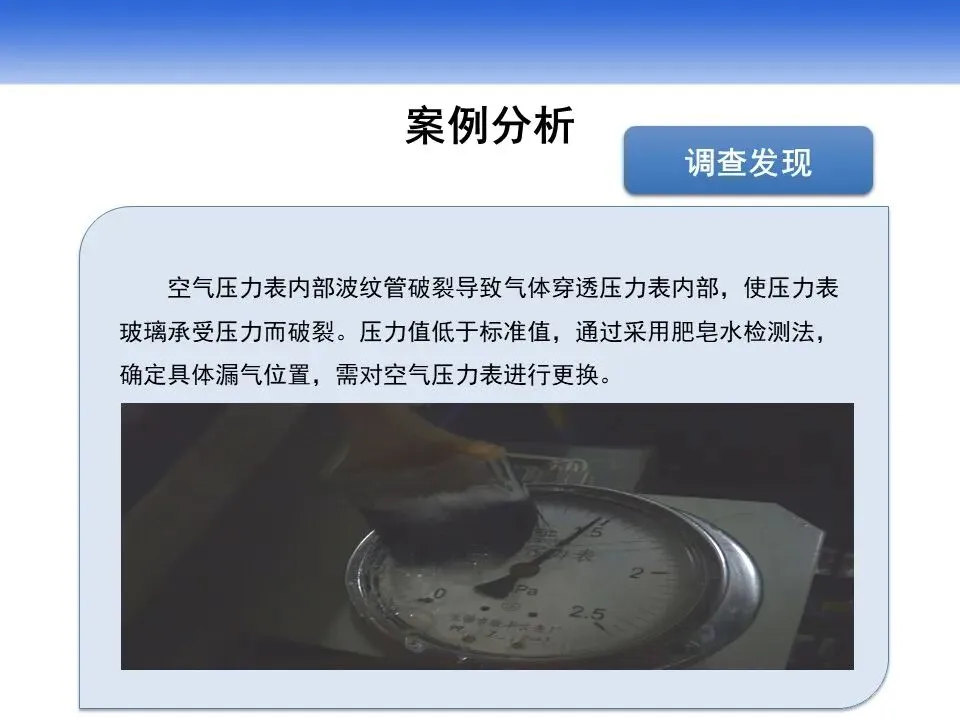

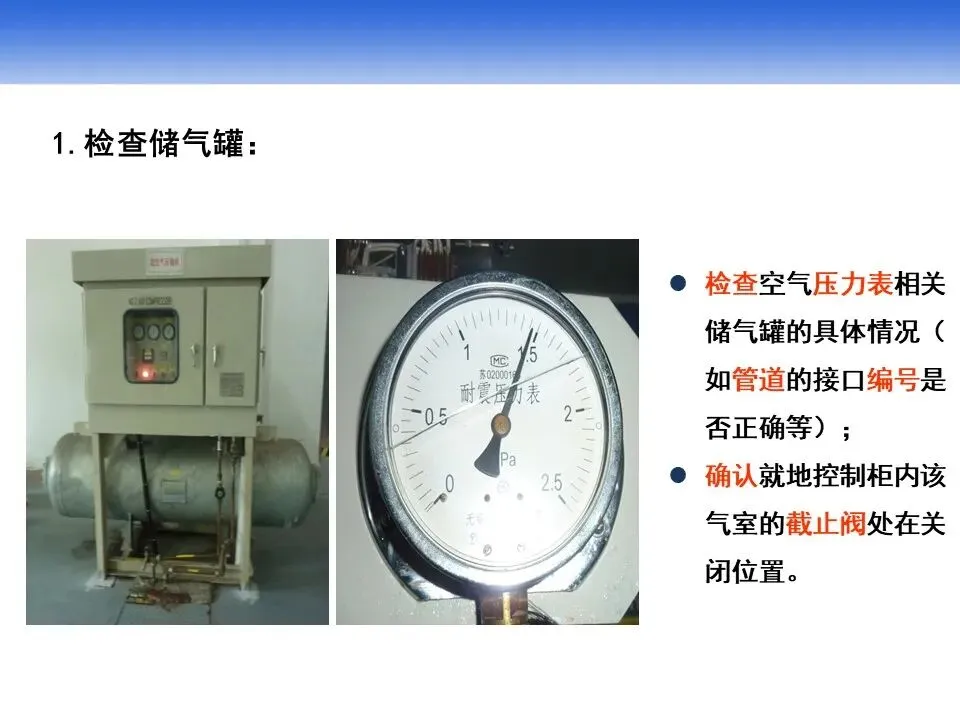

（1）观察压力表外观是否存在破损；
（2）根据三相平衡情况，判断是否存在仪表误差偏大情况；
（3）检查空气压缩机外观是否良好，没有发生漏油；
（4）各压力表指示正确；
（5）排水：由于气动机构的操作动能是通过空压机压缩空气获得，在储气罐底部会产生水分，所以需每月一次拧开压缩机及断路器本体储能气筒排水阀门进行排水；
（6）每月一次补充空压机油。

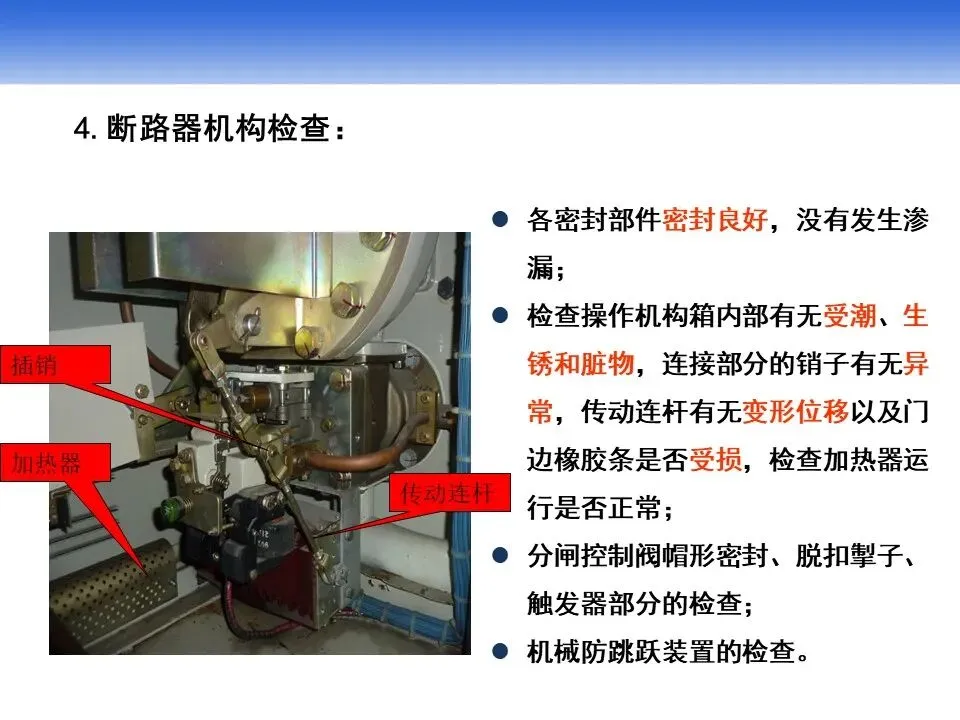

5、断路器机构检查：

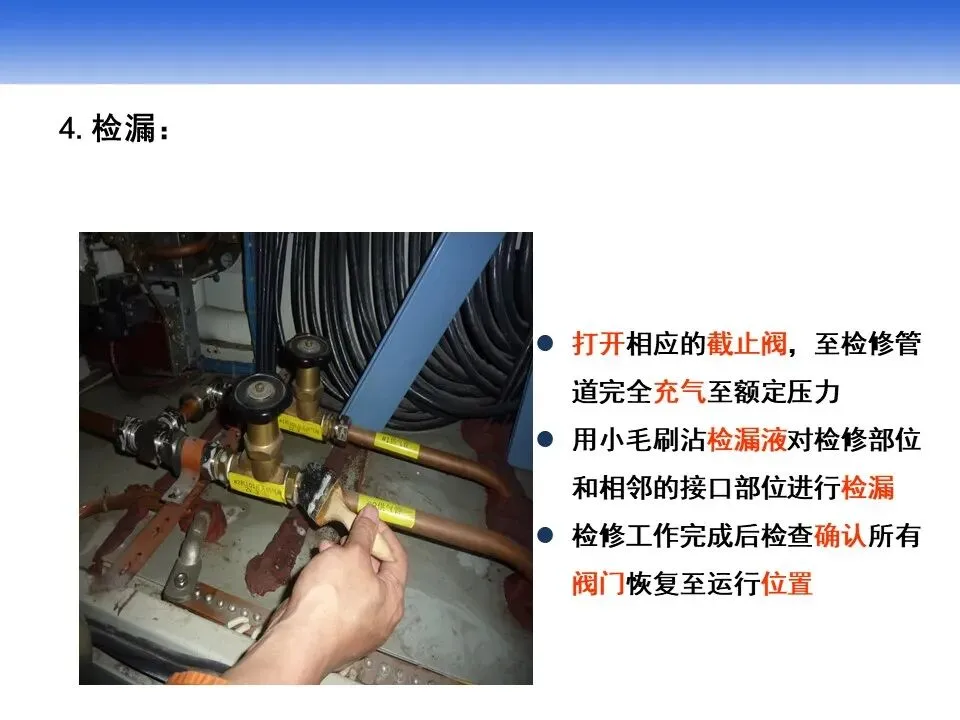

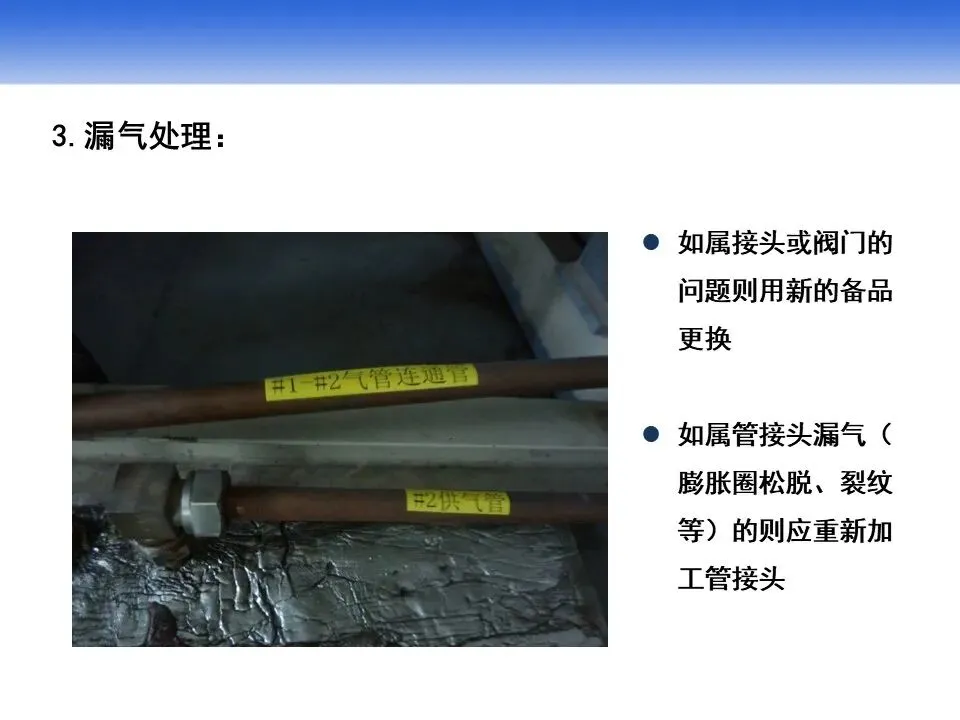

（1）各密封部件密封良好，没有发生渗漏；
（2）检查操作机构箱内部有无受潮、生锈和脏物，连接部分的销子有无异常，传动连杆有无变形位移以及门边橡胶条是否受损，检查加热器运行是否正常；
（3）分闸控制阀帽形密封、脱扣掣子、触发器部分的检查；
（4）机械防跳跃装置的检查。

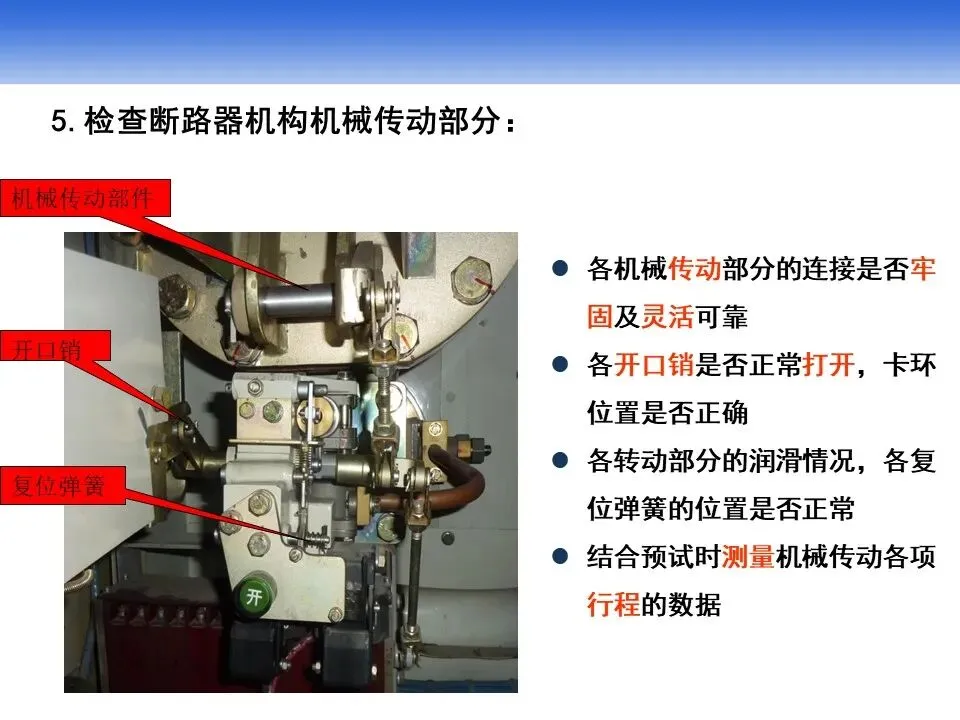

6、检查机械传动部分：
（1）各机械传动部分的连接是否牢固及灵活可靠；
（2）各开口销是否正常打开，卡环位置是否正确；
（3）各转动部分的润滑情况，各复位弹簧的位置是否正常；
（4）结合预试时测量机械传动各项行程的数据。

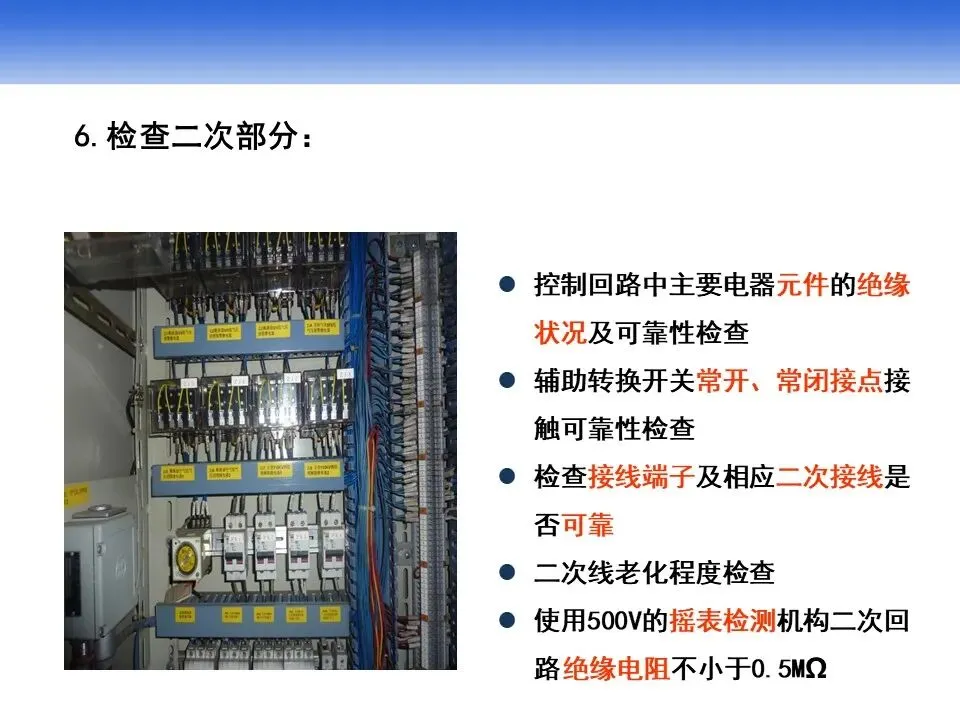

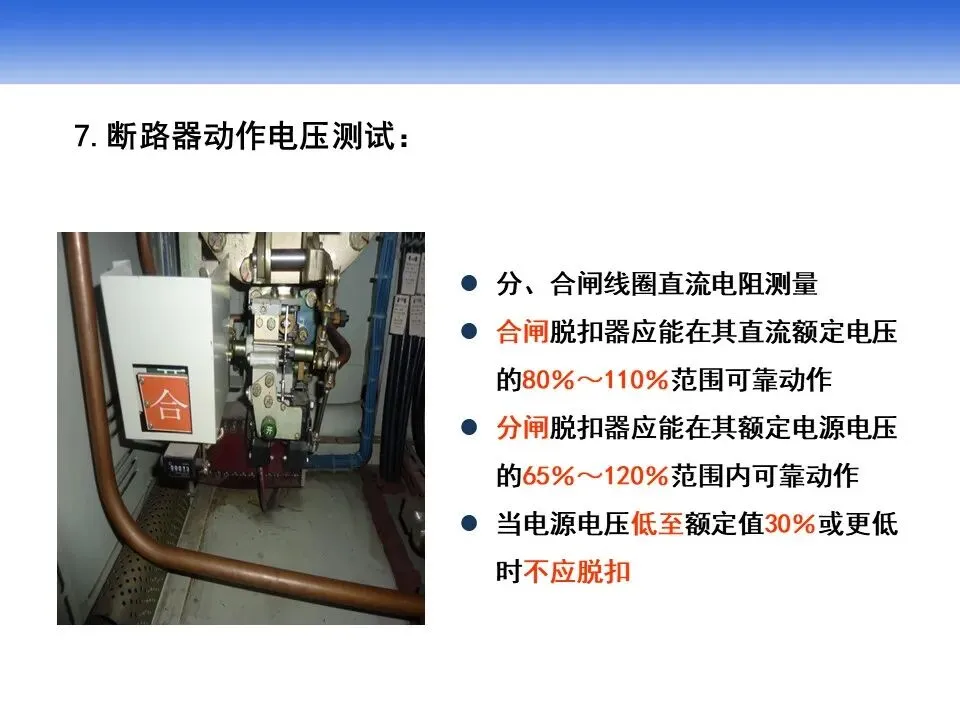

7、检查二次部分：
（1）控制回路中主要电器元件的绝缘状况及可靠性检查；
（2）辅助转换开关常开、常闭接点接触可靠性检查；
（3）检查接线端子及相应二次接线是否可靠；
（4）二次线老化程度检查；
（5）使用500V的摇表检测机构二次回路绝缘电阻不小于0.5MΩ。
