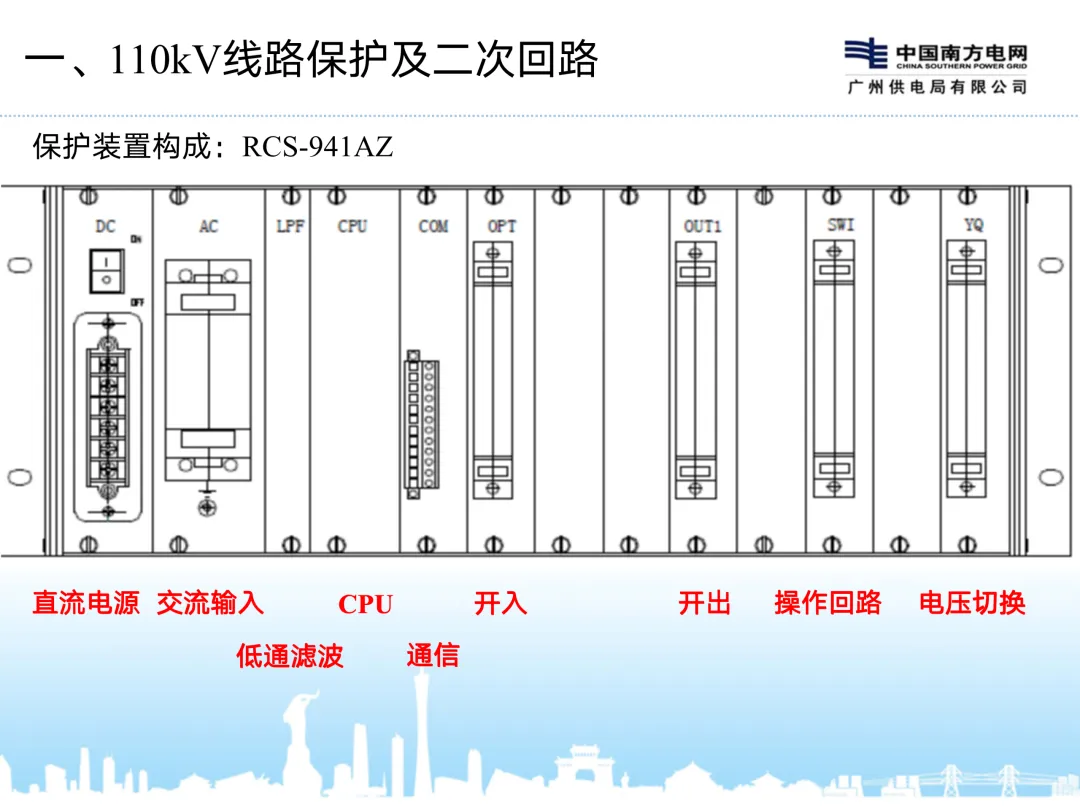

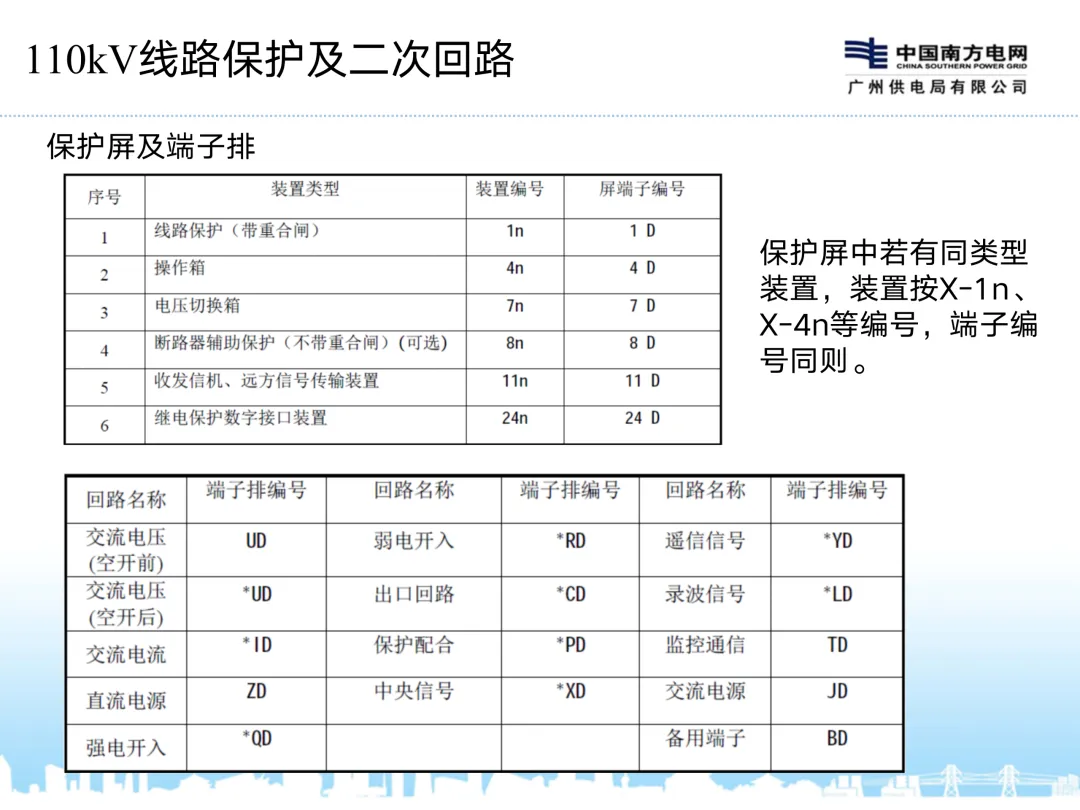

保护装置构成:
直流电源DC:110/220V输入、24V弱电输出(本装置弱电开入电源)
交流输入AC:所挂母线的三相电压UA、UB、UC(切换后的电压);线路抽取电压UX(重合闸检定方式):三相电流IA、IB、IC(N线进装置获取外接3I0)
低通滤波LPF:对交流信号滤波等处理:
CPU:核心部分，实现正常运行自检、故障起动算法逻辑执行、通信及录波等功能

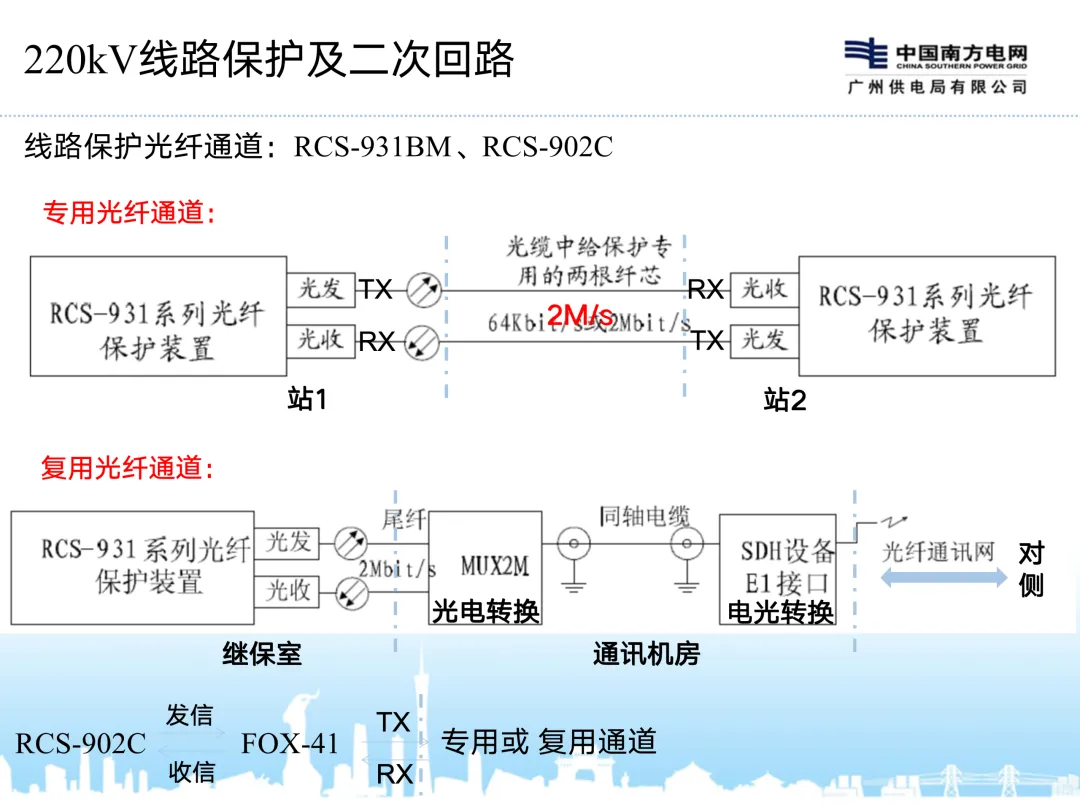

通信COM:AB网通信接口、对时输入、打印输出等:

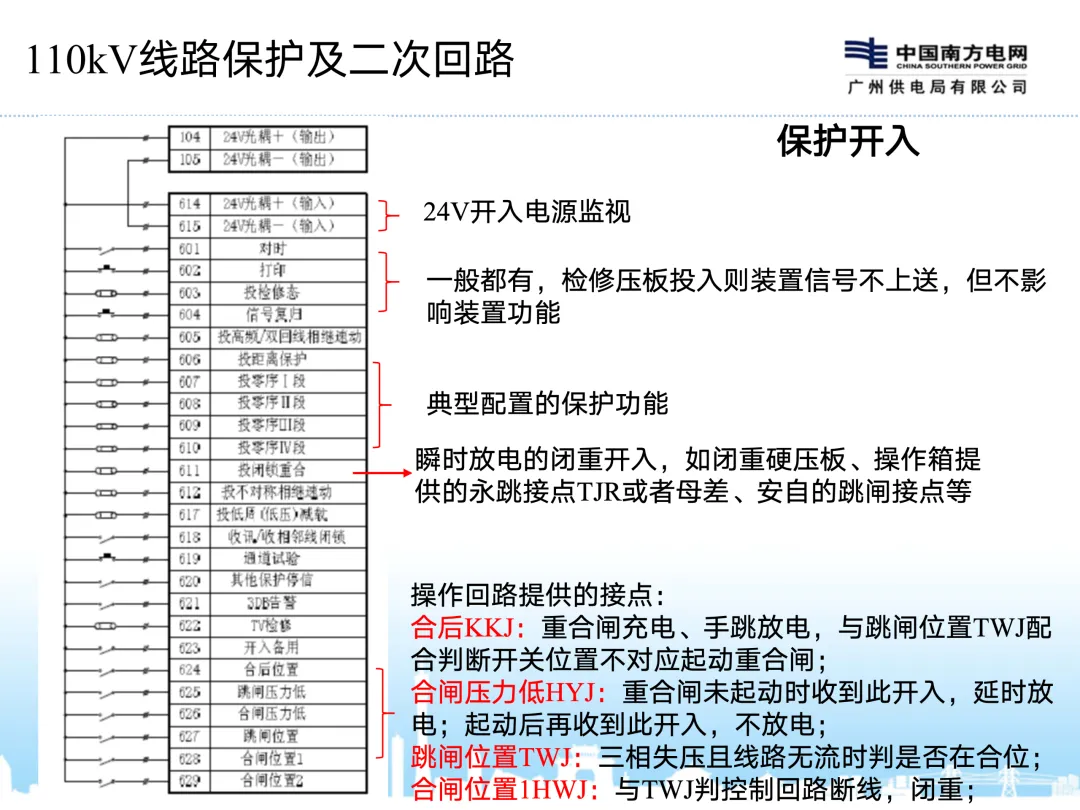

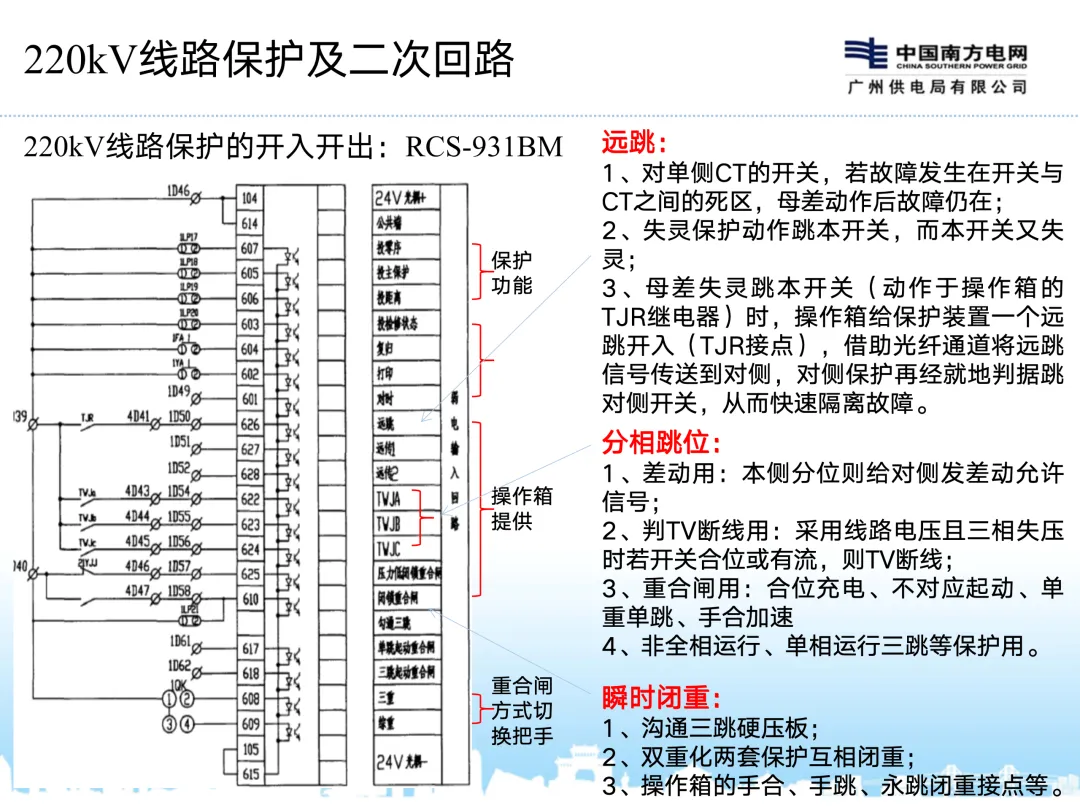

开入OPT:功能压板、按钮把手开入、操作回路提供的开入，其他屏柜至本装置的开入等;

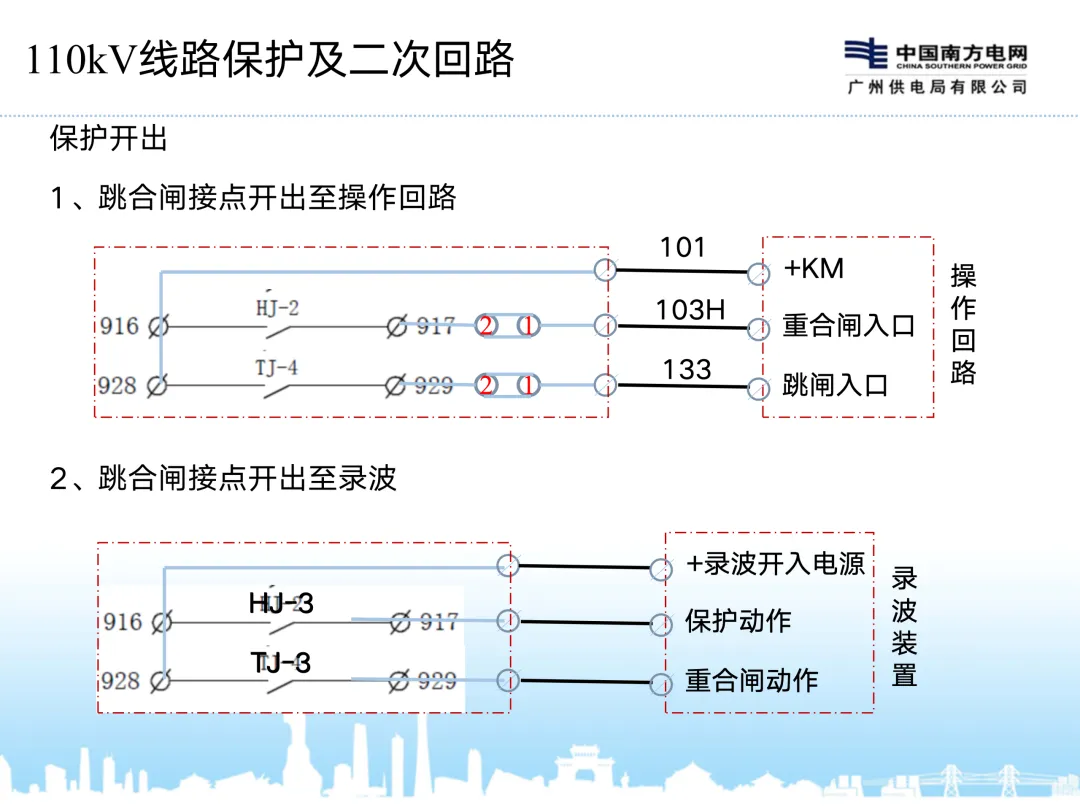

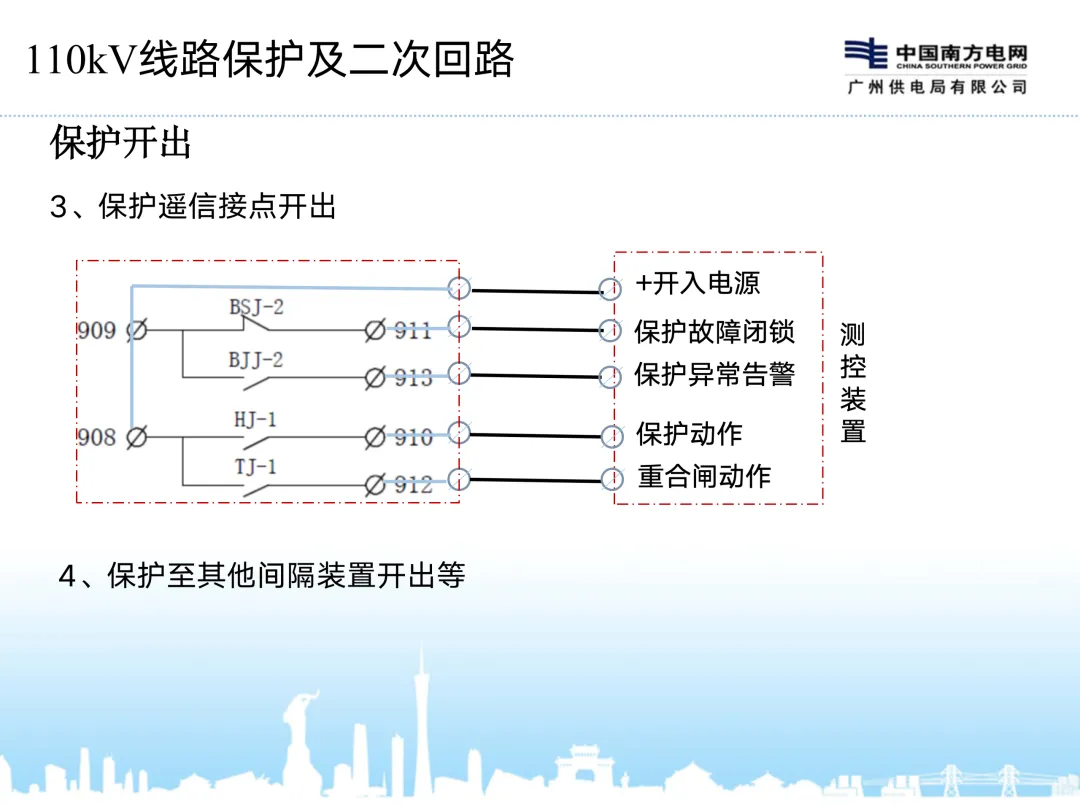

开出OUT:跳闸及重合闸开出、遥信开出、录波信号开出等

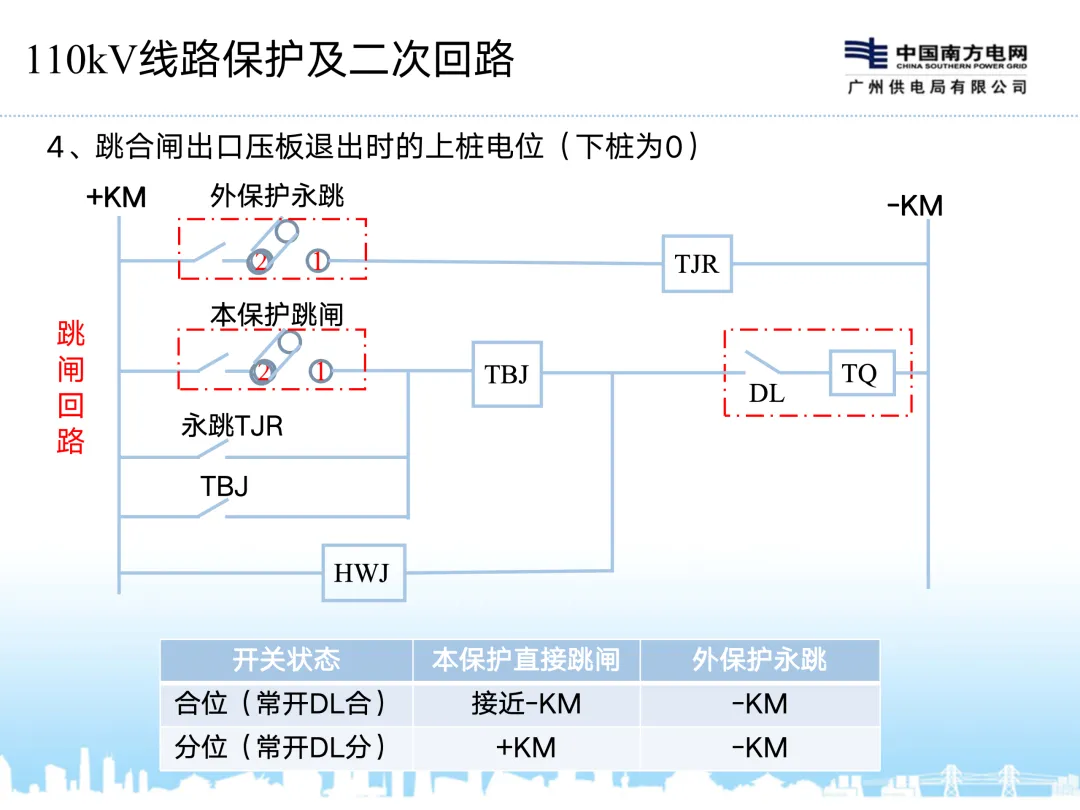

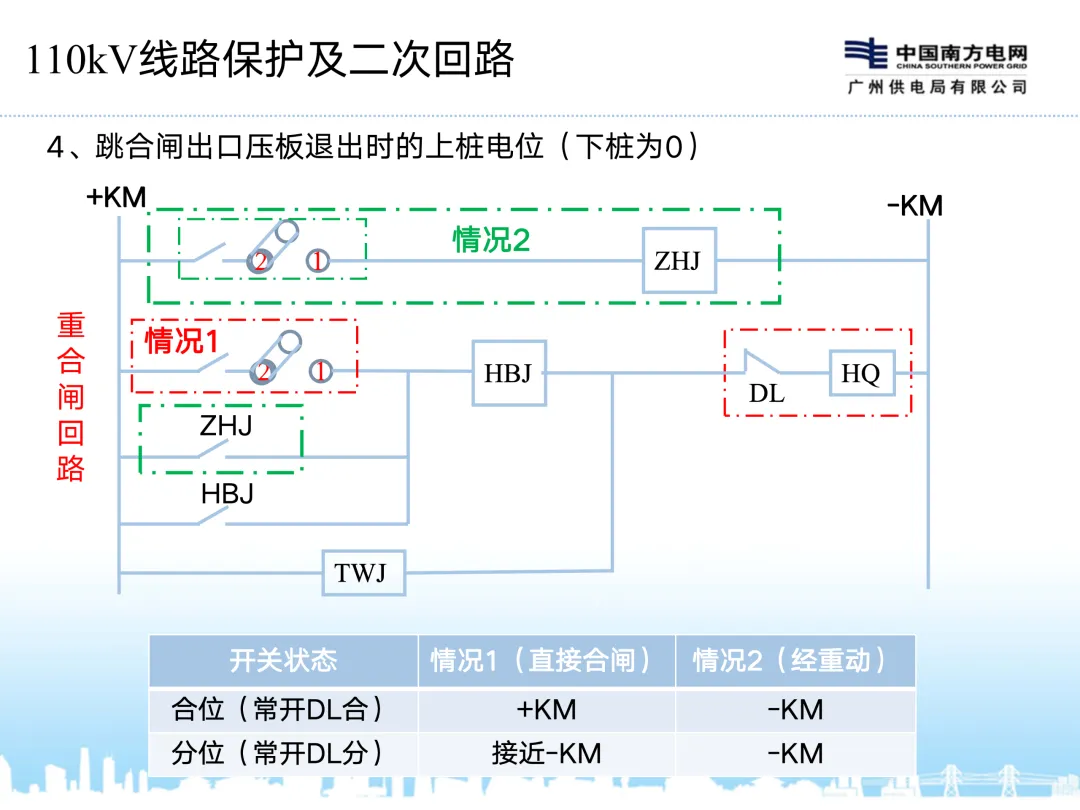

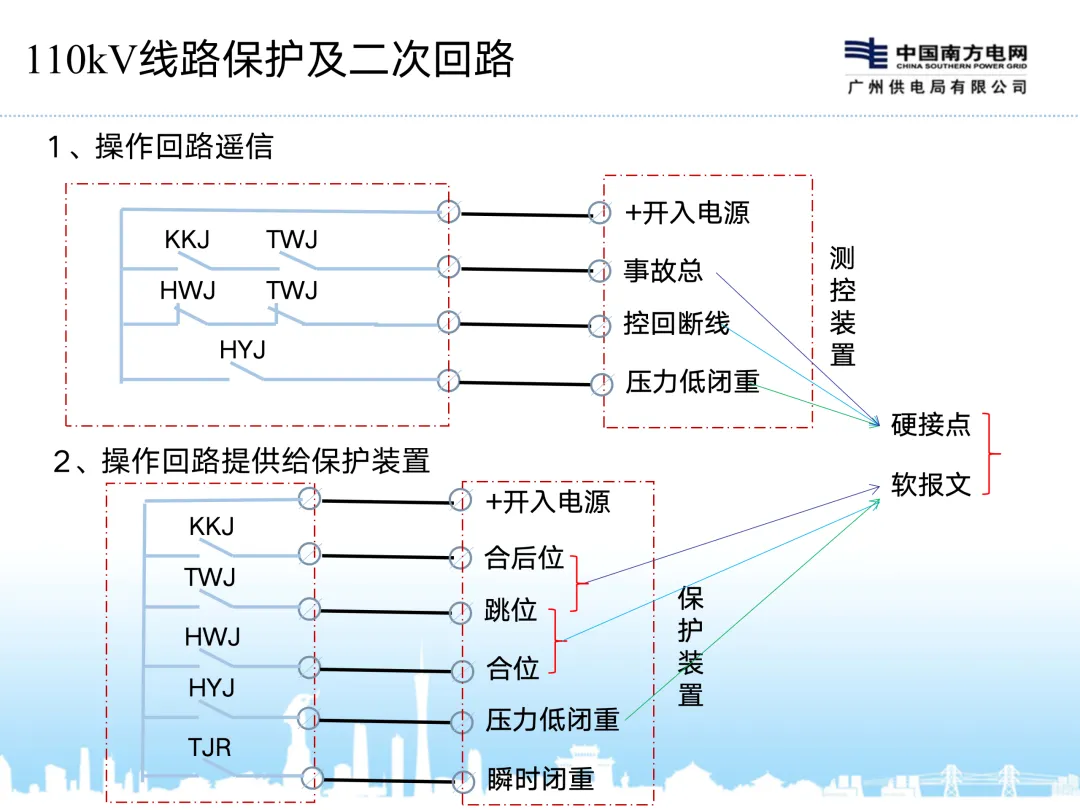

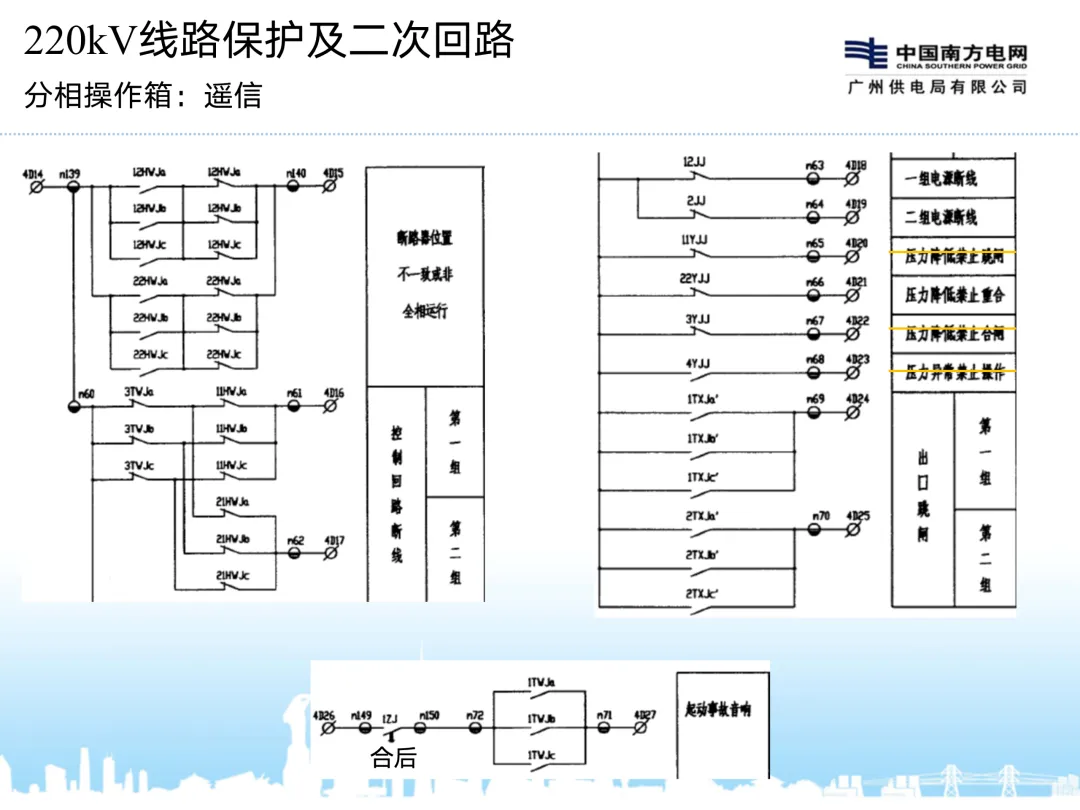

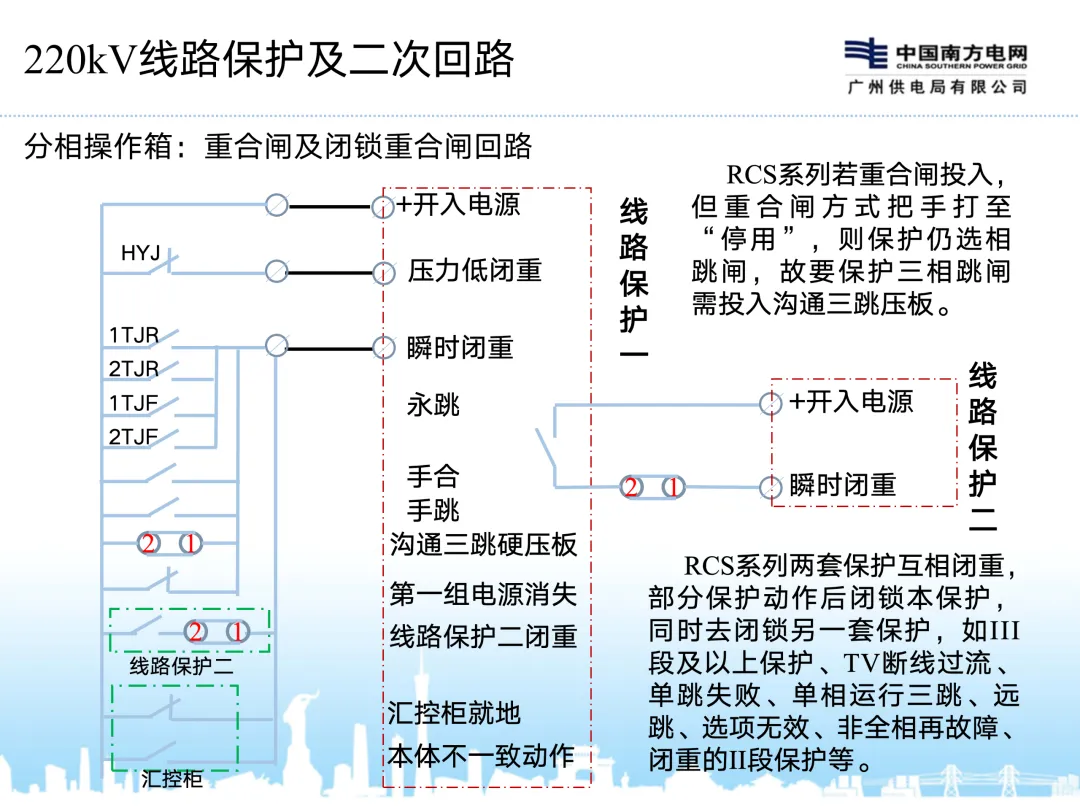

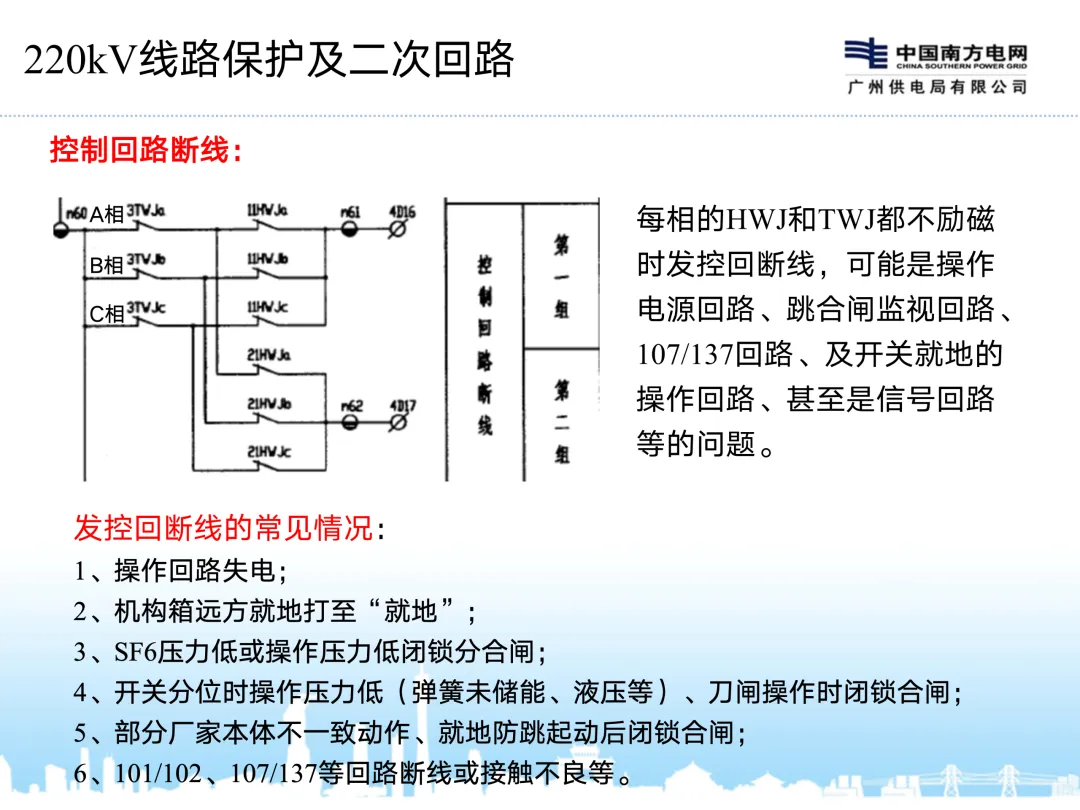

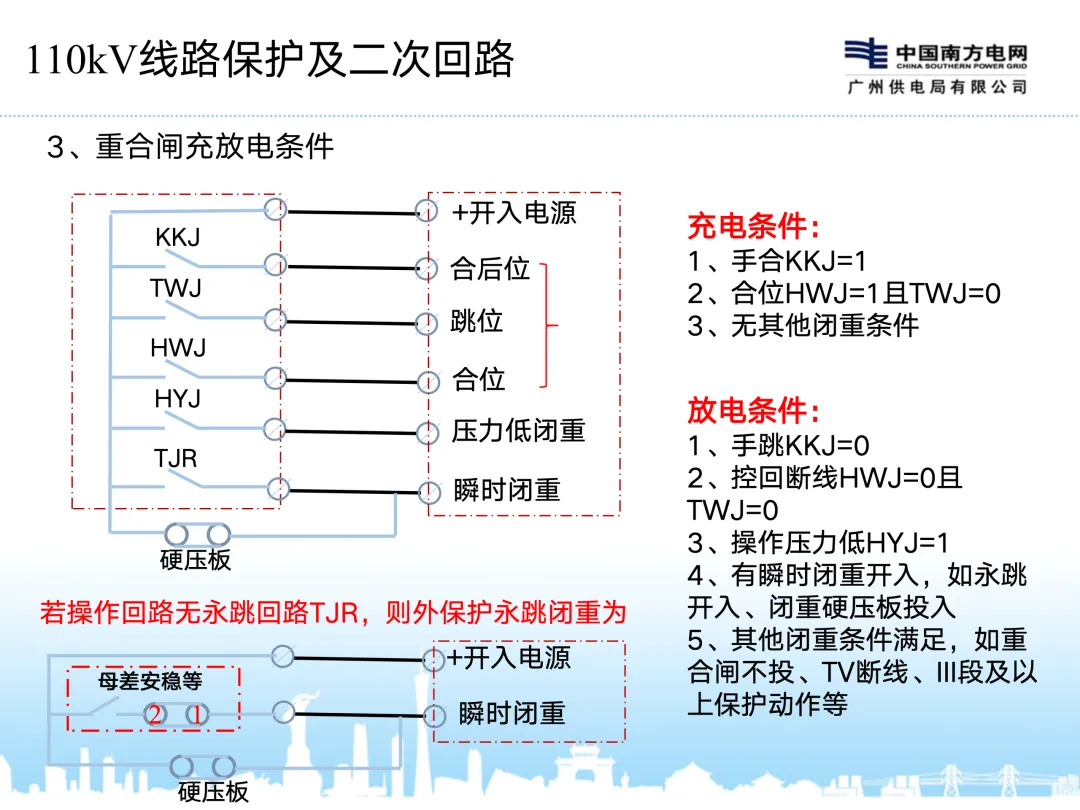

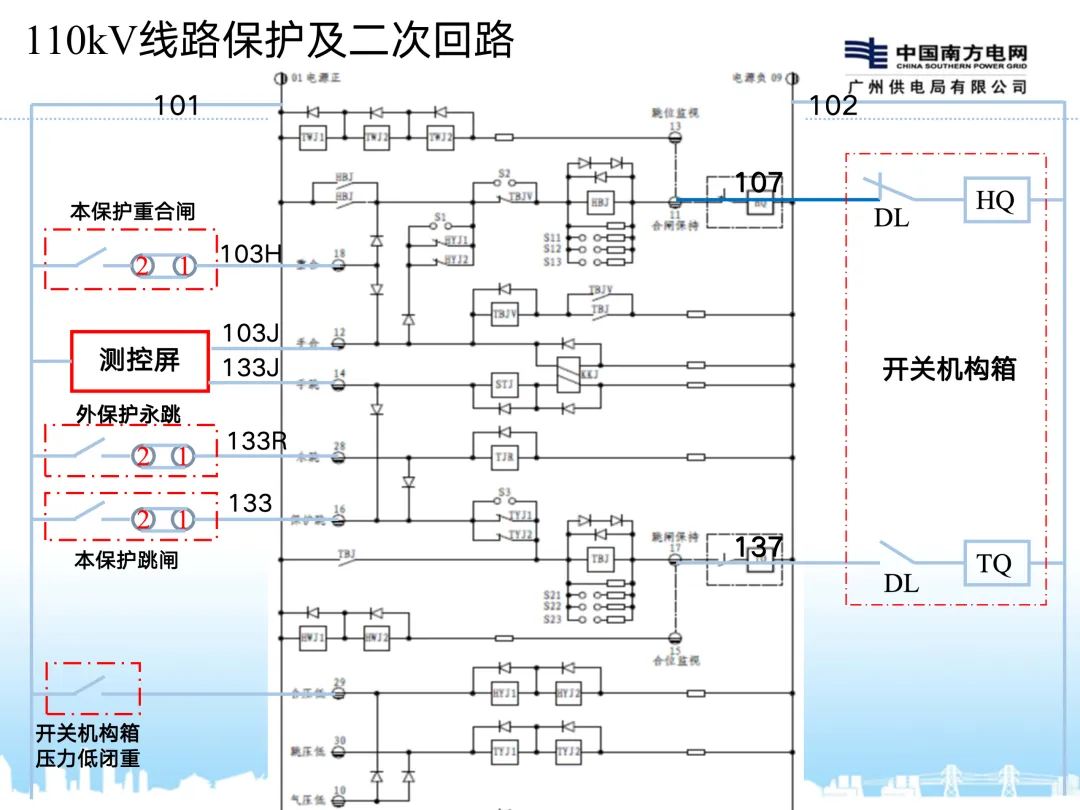

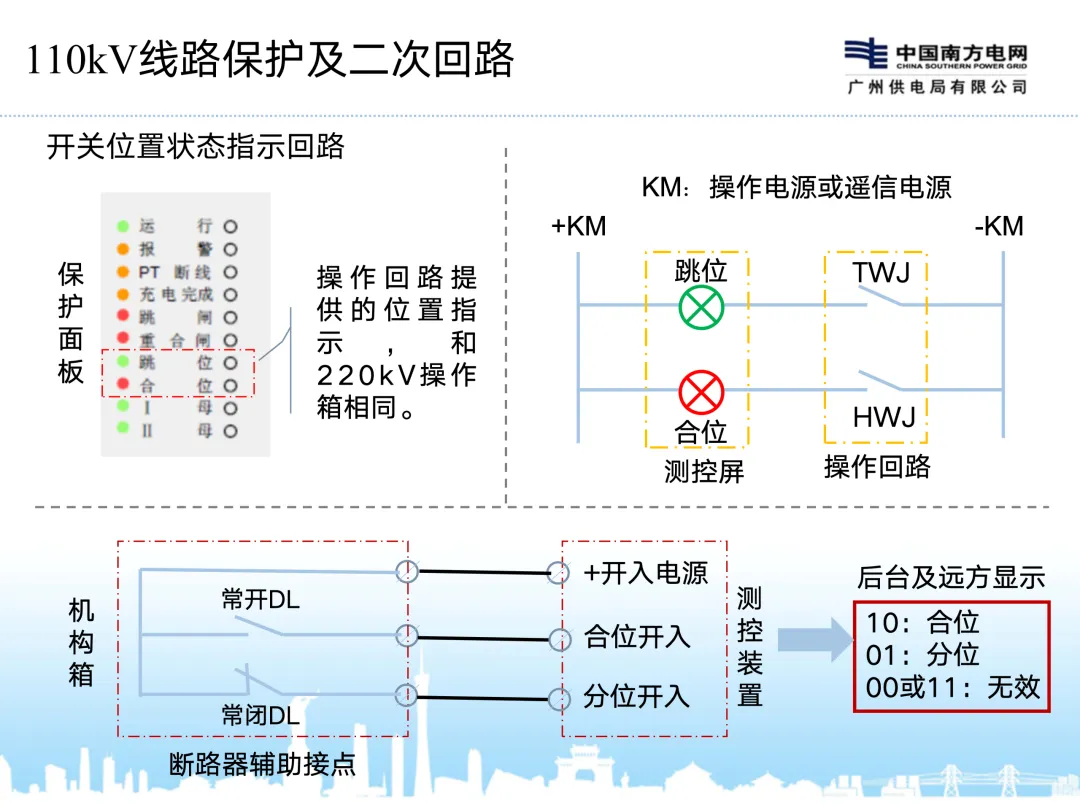

操作回路SWI:跳合闸及监视回路、防跳回路、压力监视回路;提供手合、重合、手跳、保护跳、永跳、压力监视输入端子，提供给保护装置开入的合后、跳合位、压力低等闭重开出接点，及事故总、控回断线等遥信开出接点等;

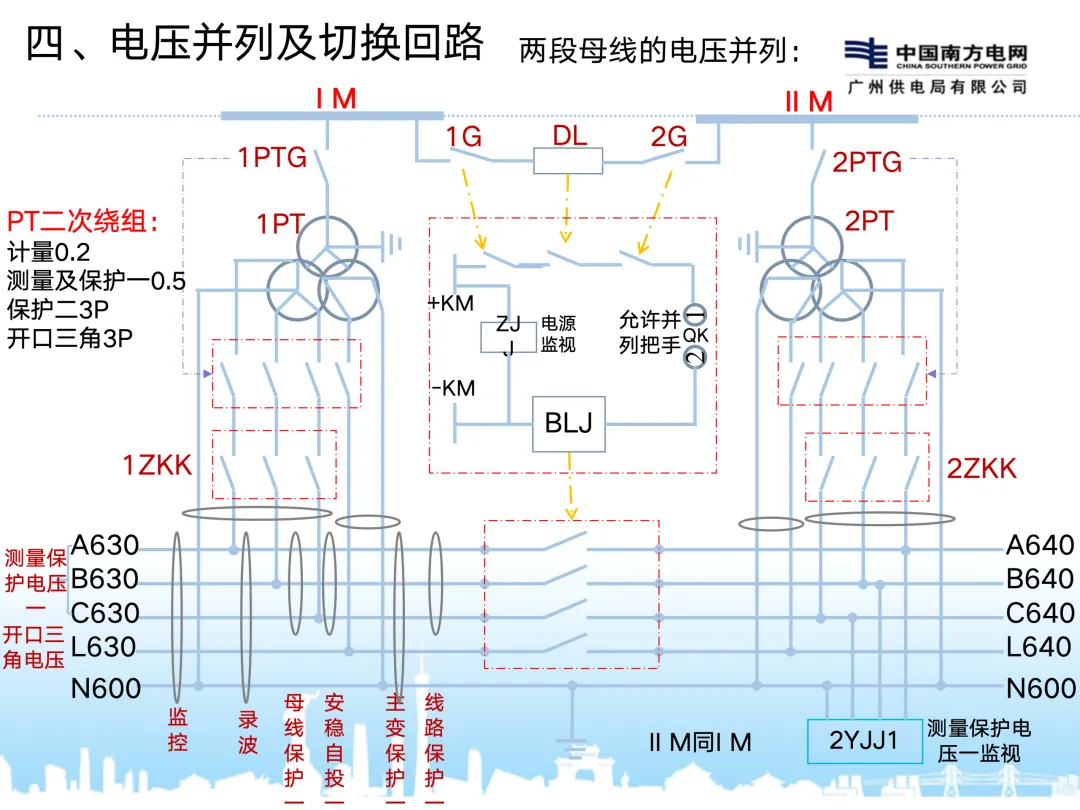

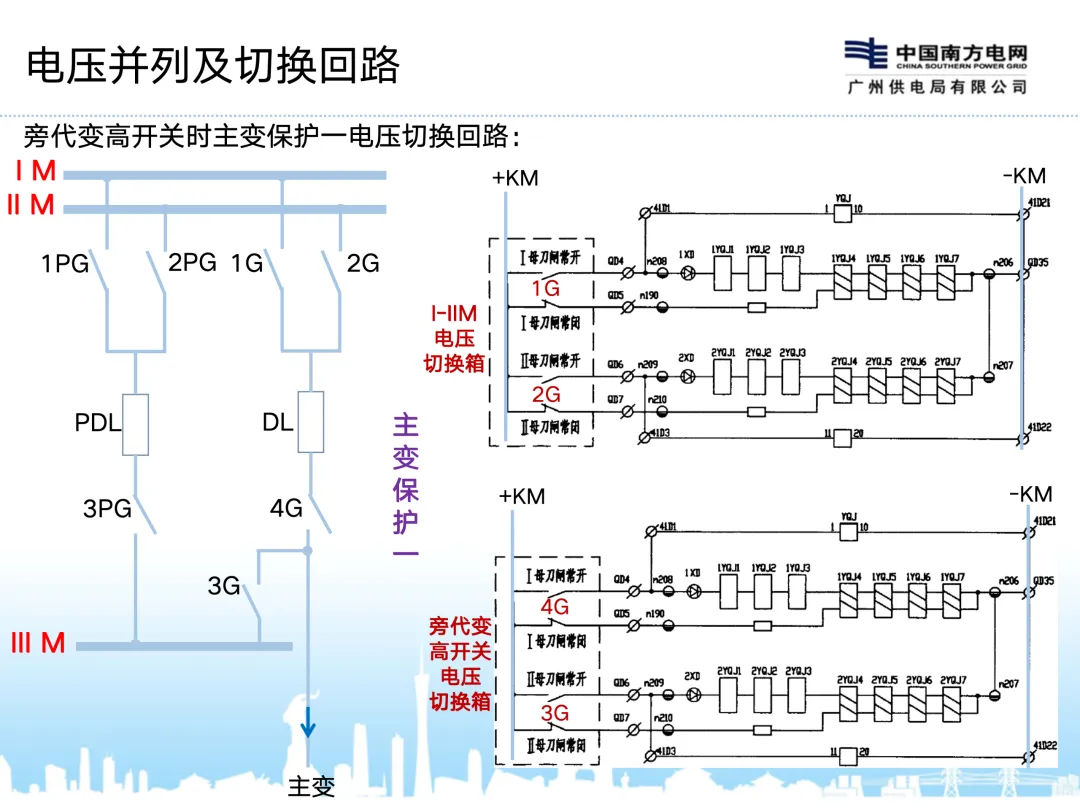

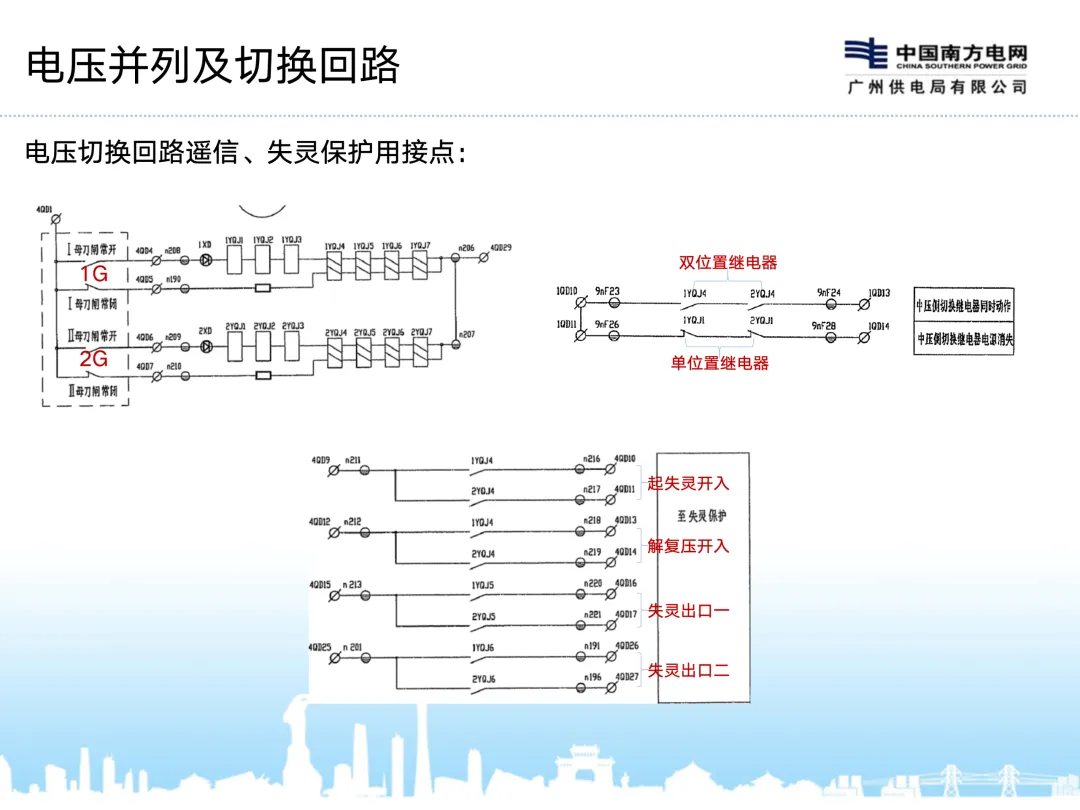

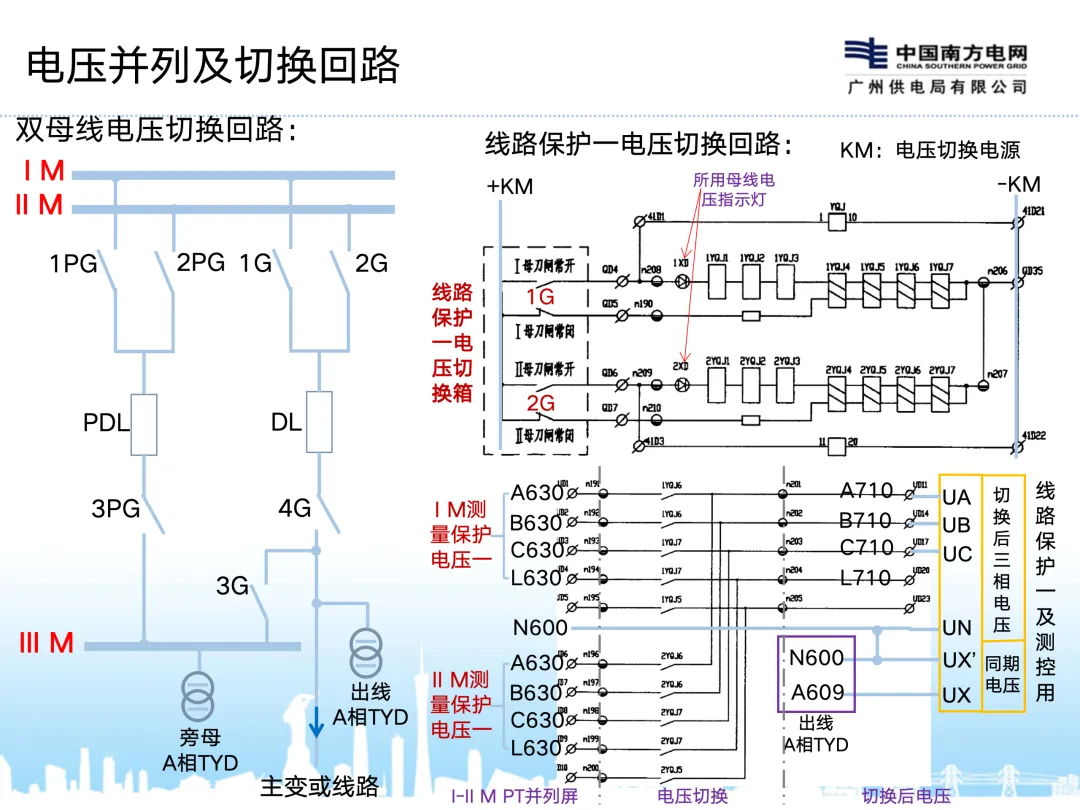

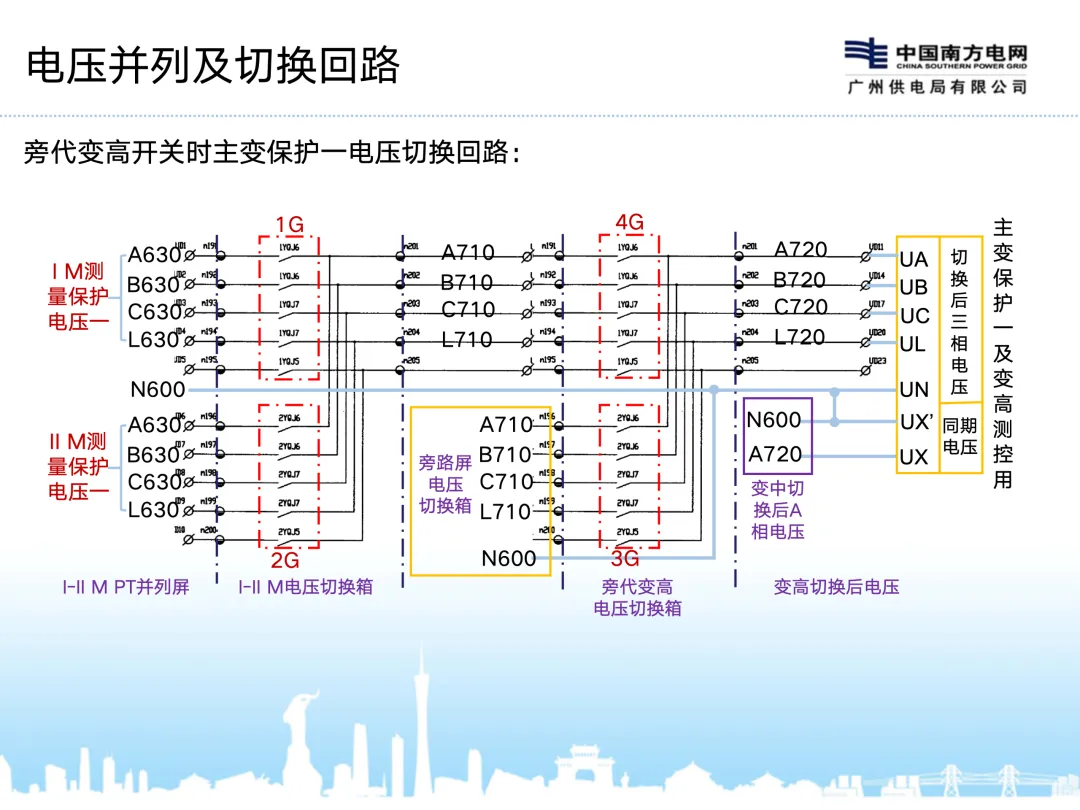

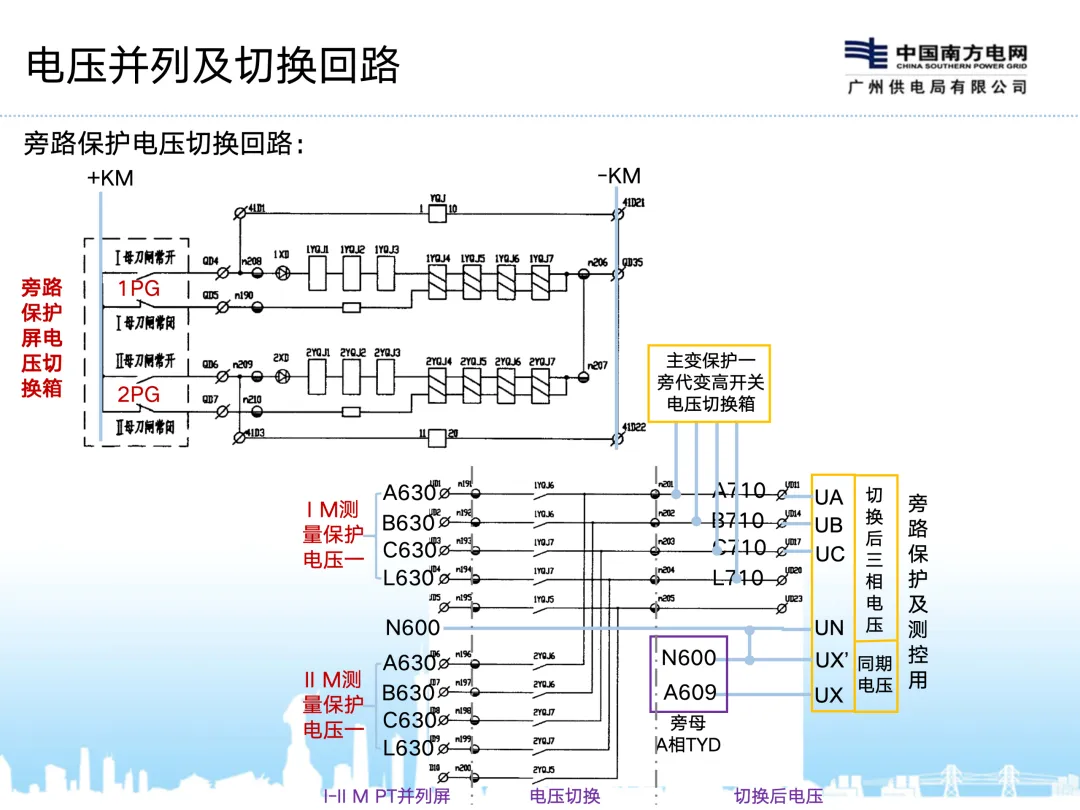

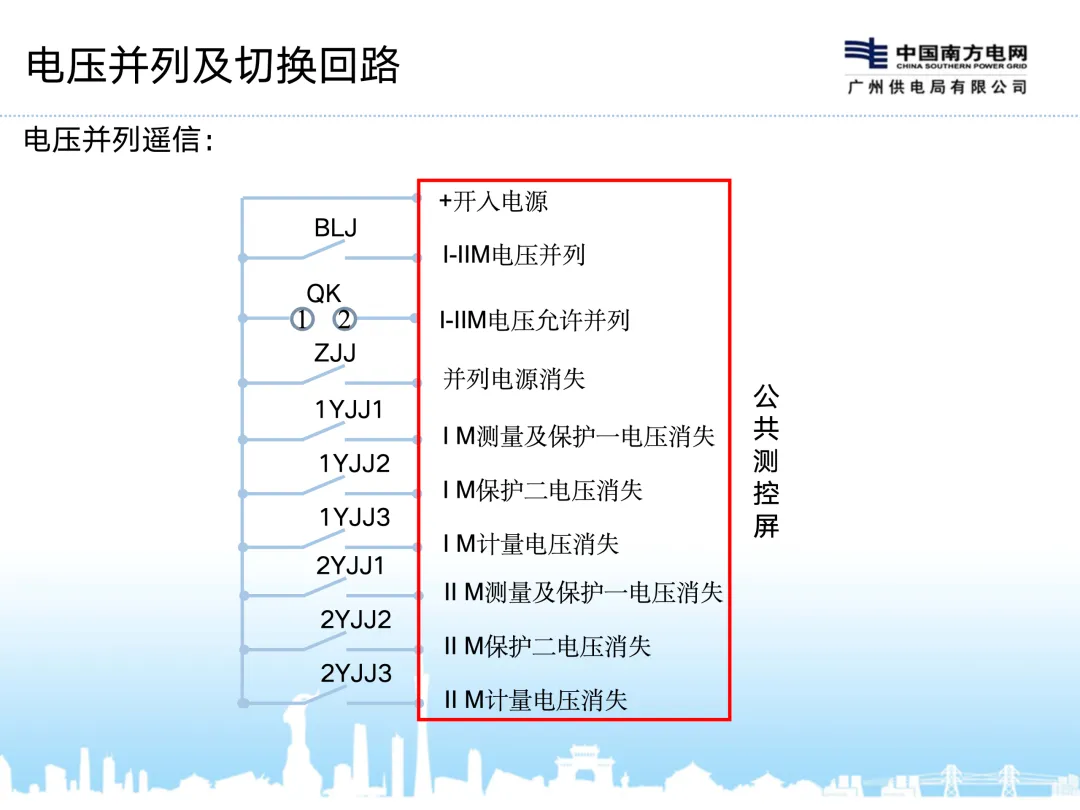

电压切换Y0:根据双母线的母线侧刀闸状态选择所挂母线及其电压，切换电压用于本间隔保护、测量、安稳等，并提供切换继电器同时动作等遥信开出。

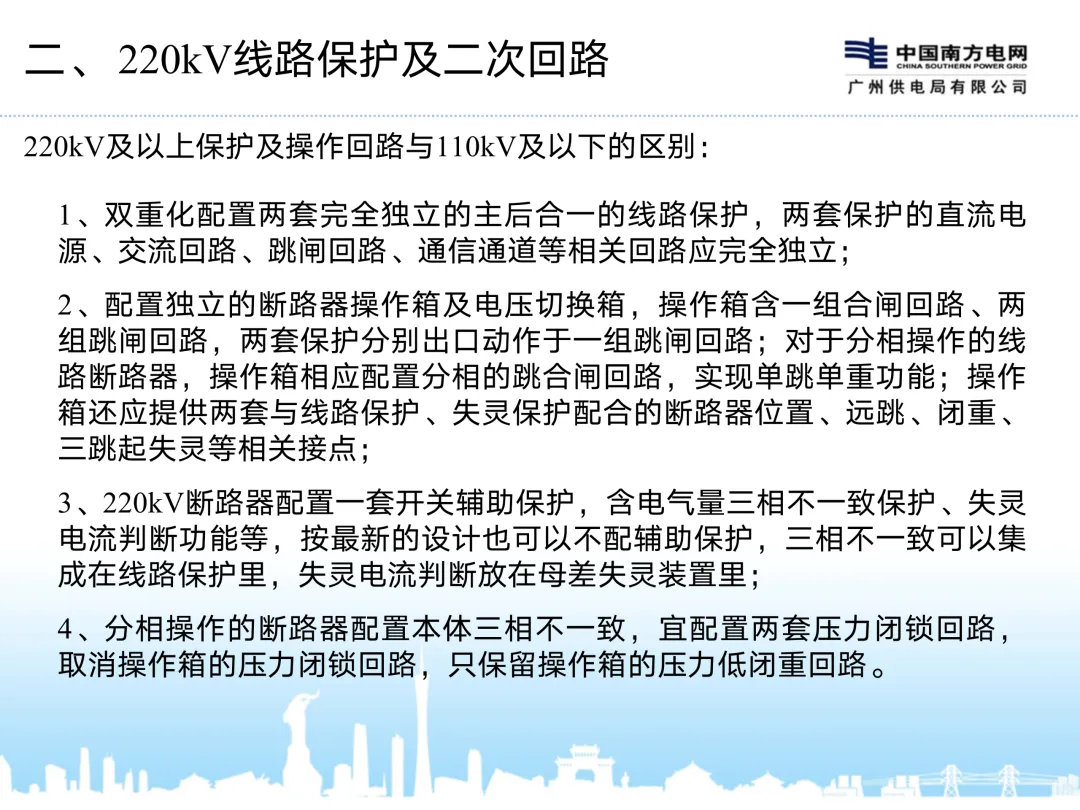

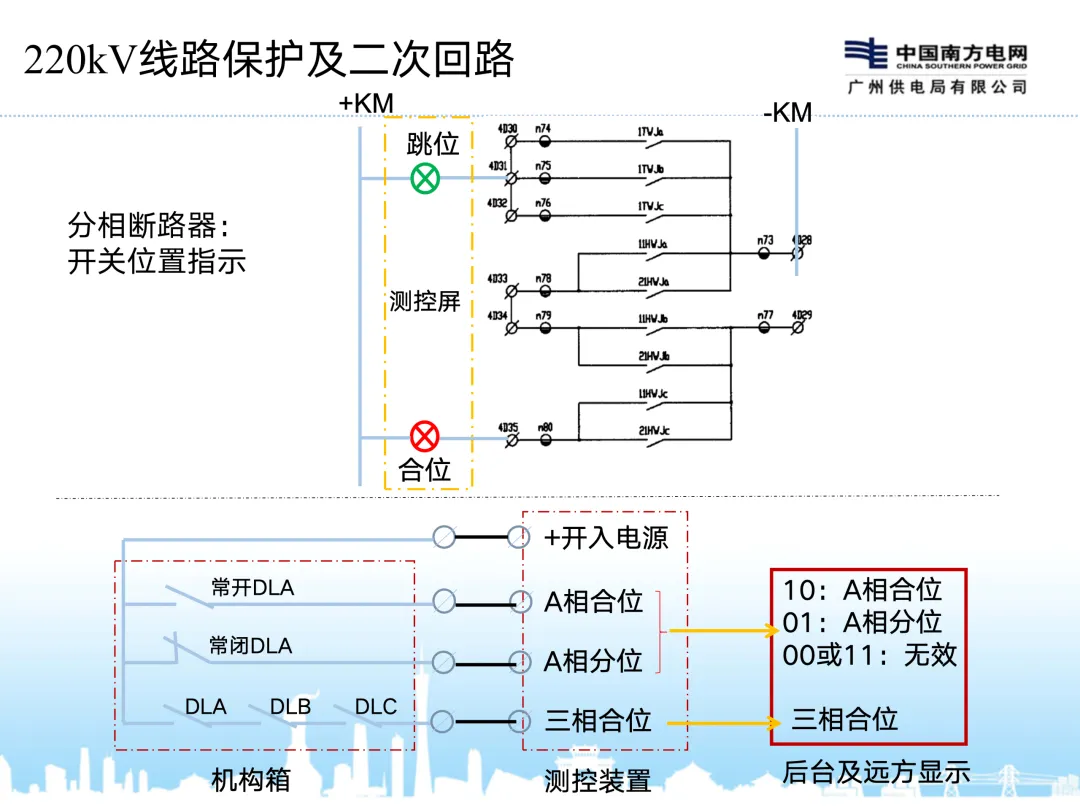

220kV及以上保护及操作回路与110kV及以下的区别:

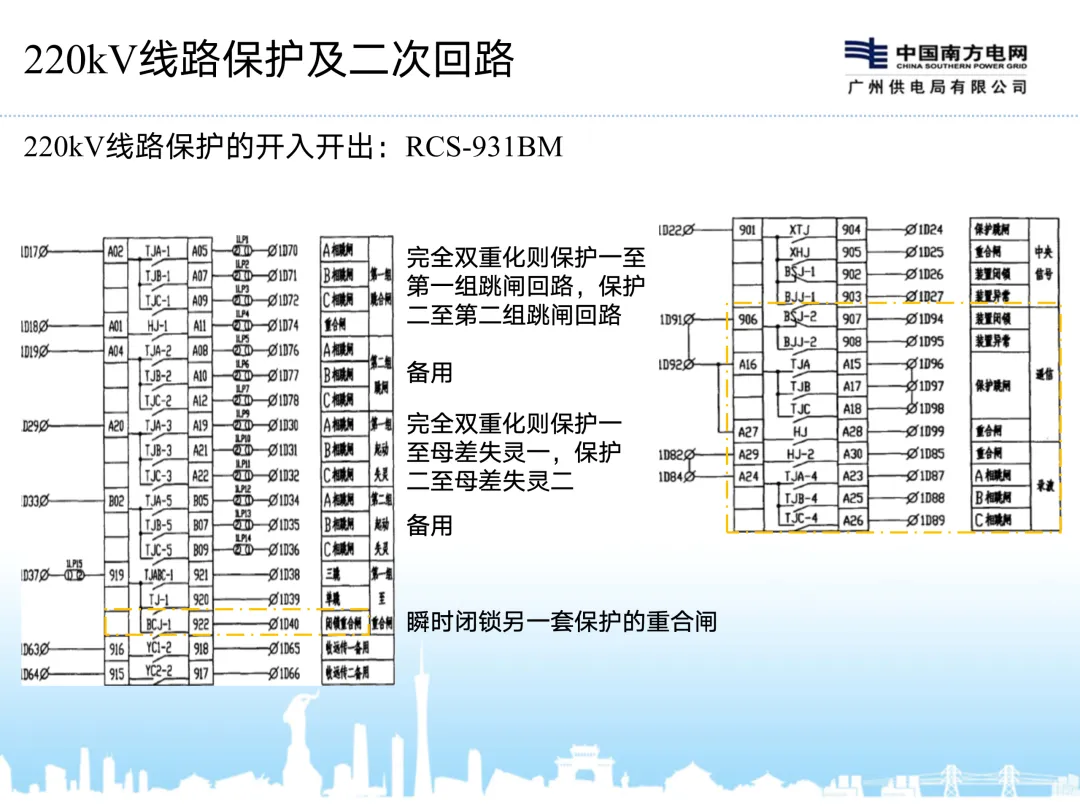

1、双重化配置两套完全独立的主后合一的线路保护，两套保护的直流电源、交流回路、跳闸回路、通信通道等相关回路应完全独立:

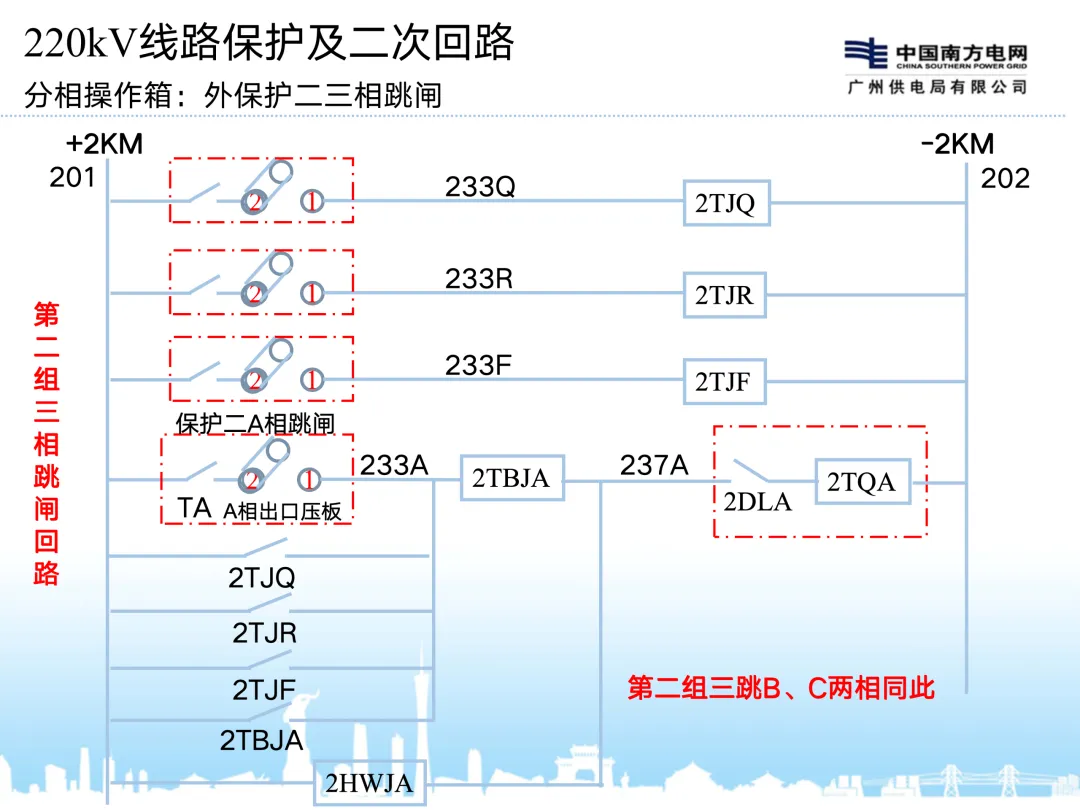

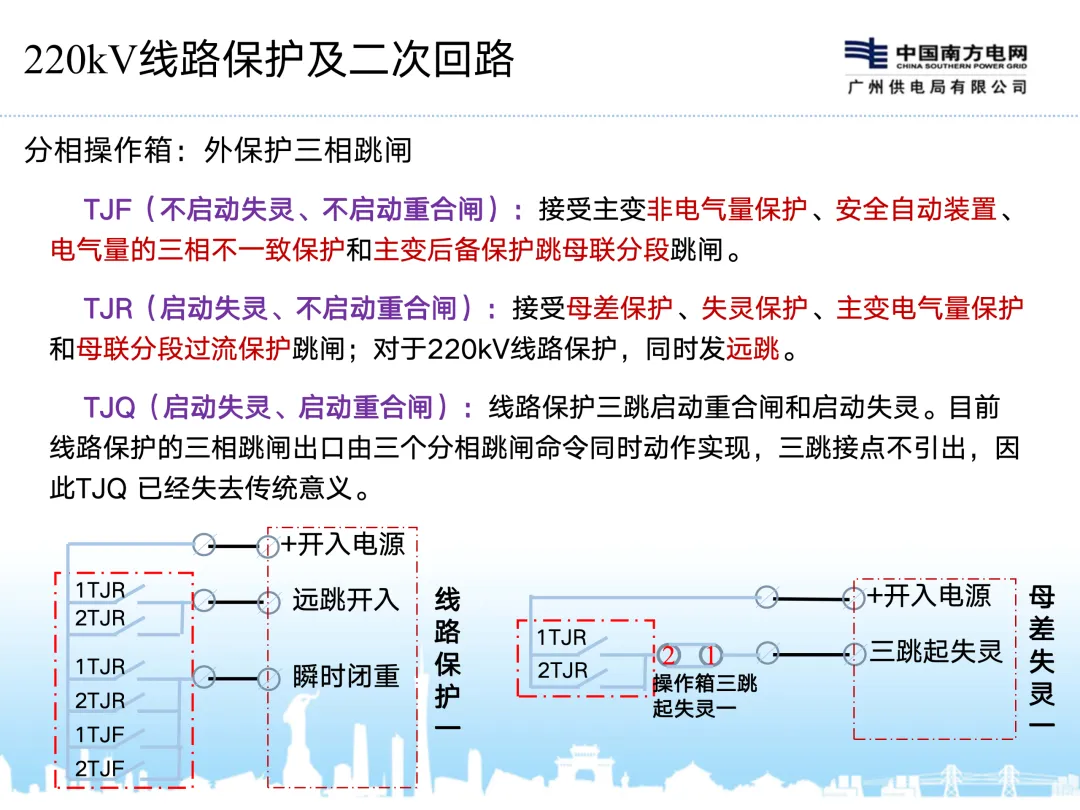

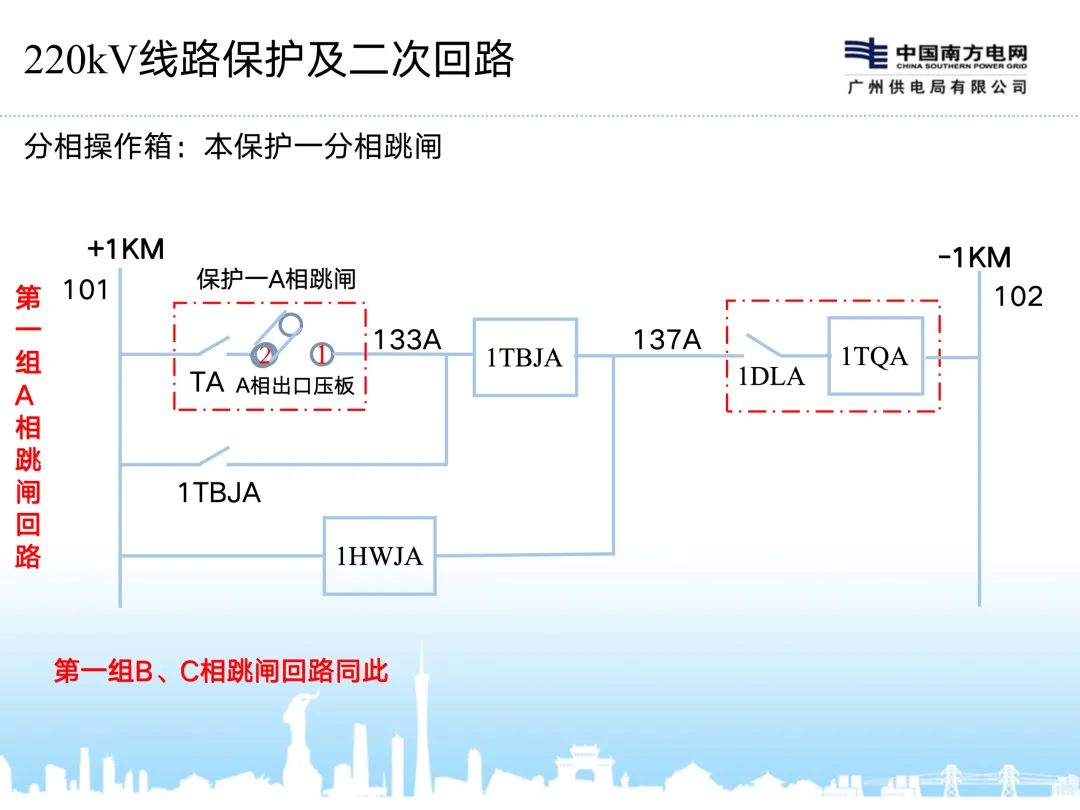

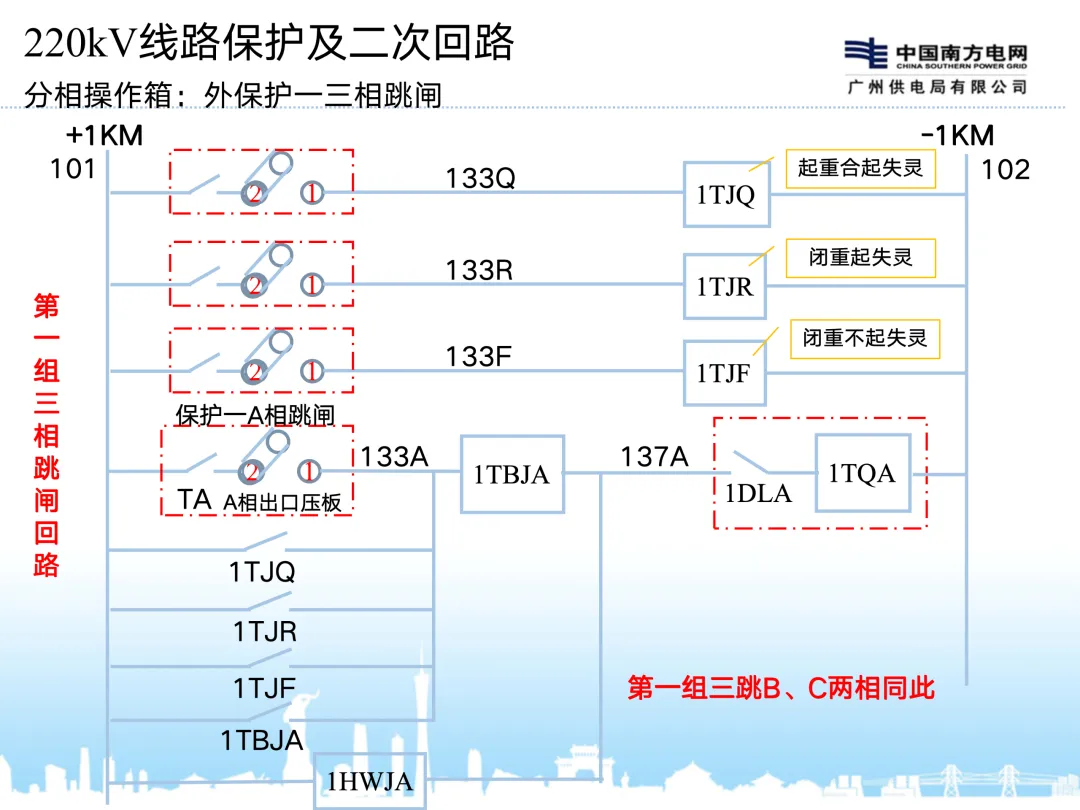

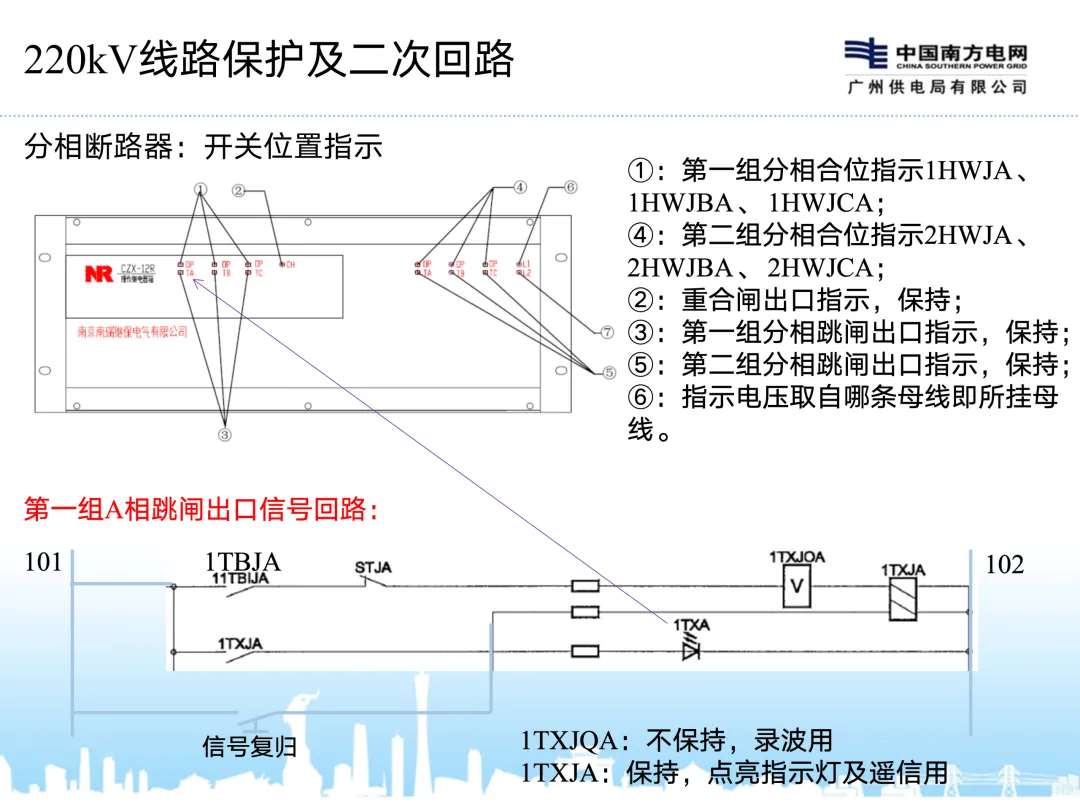

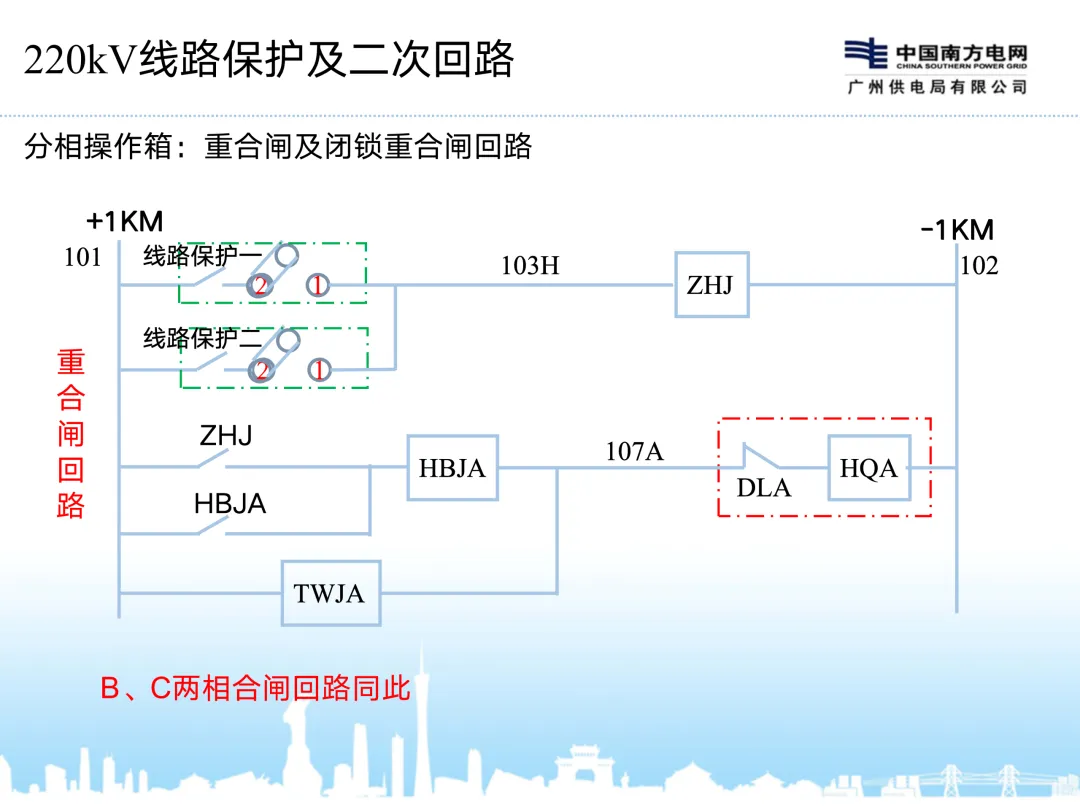

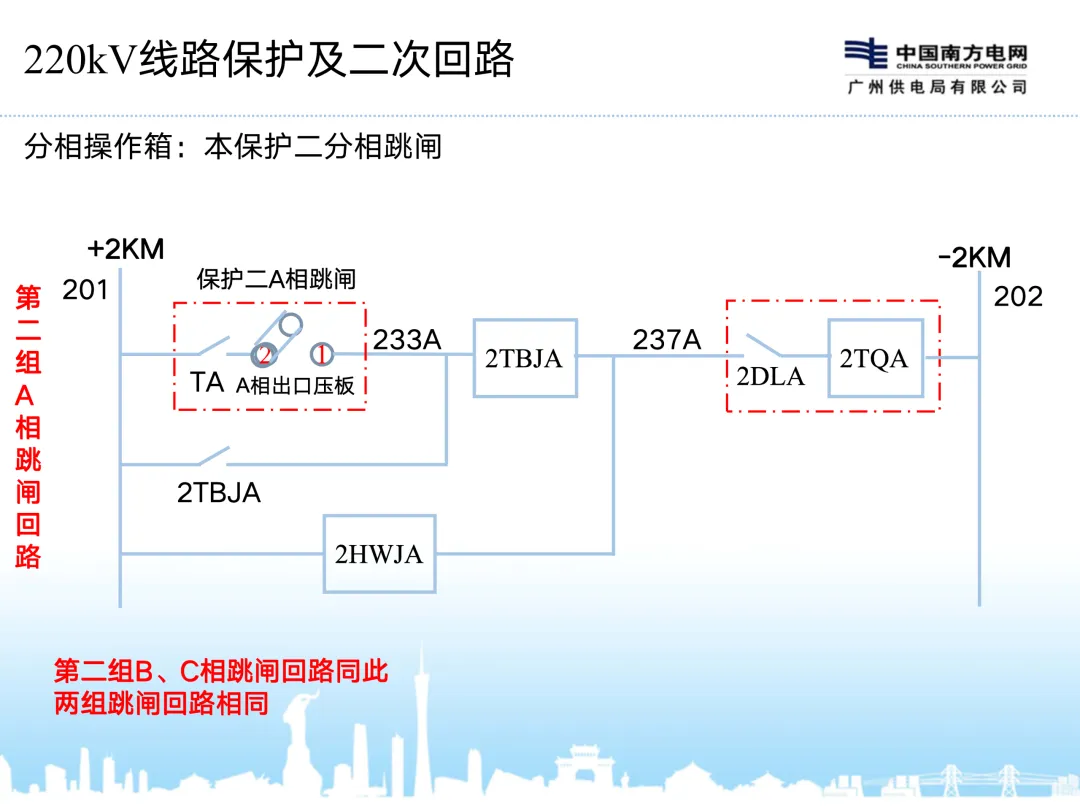

2、配置独立的断路器操作箱及电压切换箱，操作箱含一组合闸回路、两组跳闸回路，两套保护分别出口动作于一组跳闸回路;对于分相操作的线路断路器，操作箱相应配置分相的跳合闸回路，实现单跳单重功能;操作箱还应提供两套与线路保护、失灵保护配合的断路器位置、远跳、闭重、三跳起失灵等相关接点;

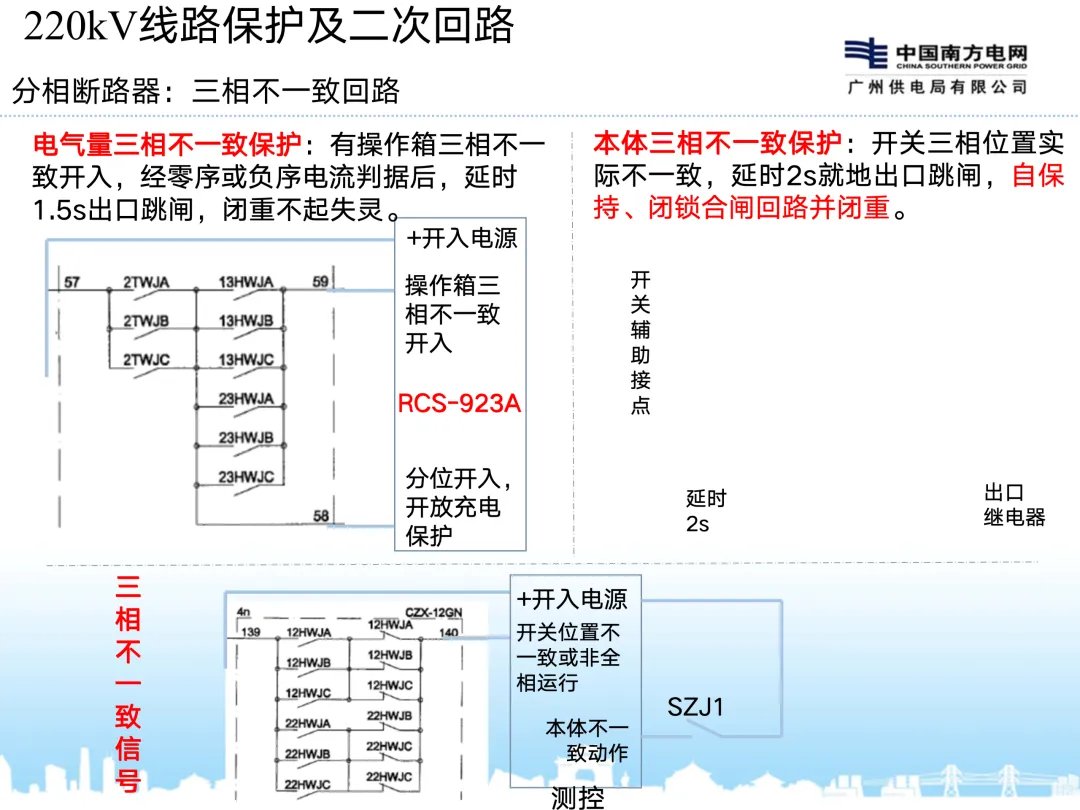

3、220kV断路器配置一套开关辅助保护，含电气量三相不一致保护、失灵电流判断功能等，按最新的设计也可以不配辅助保护，三相不一致可以集成在线路保护里，失灵电流判断放在母差失灵装置里:
4、分相操作的断路器配置本体三相不一致，宜配置两套压力闭锁回路取消操作箱的压力闭锁回路，只保留操作箱的压力低闭重回路。

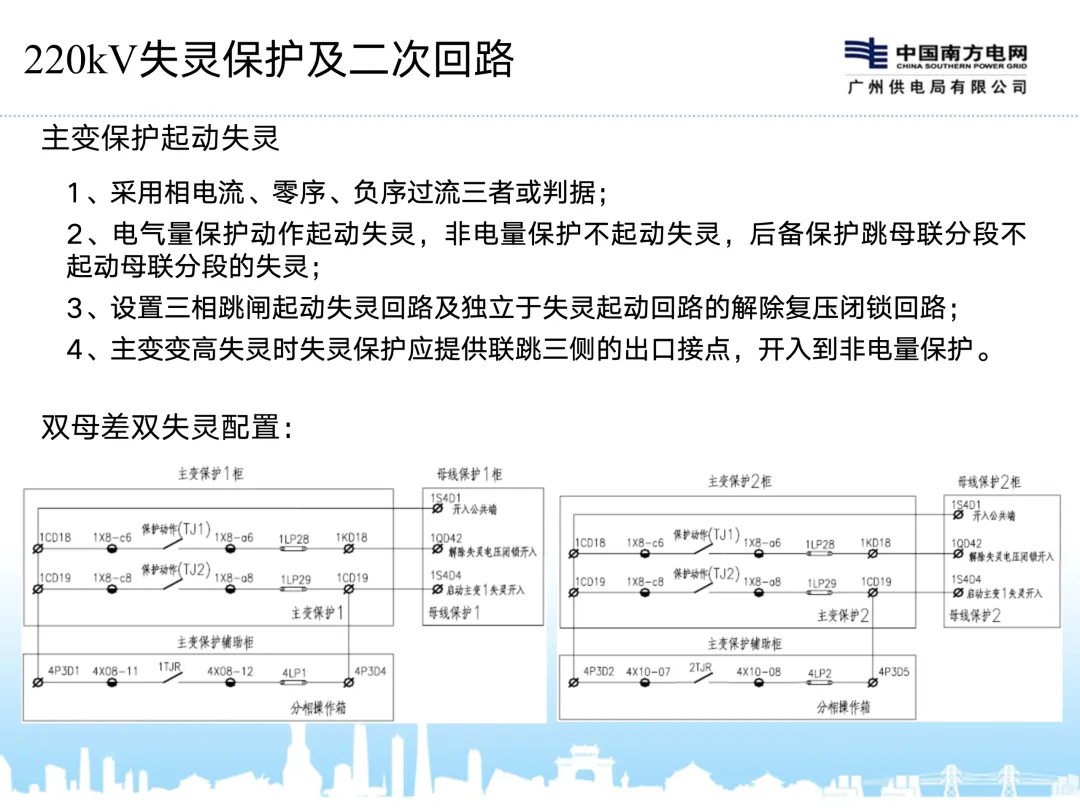

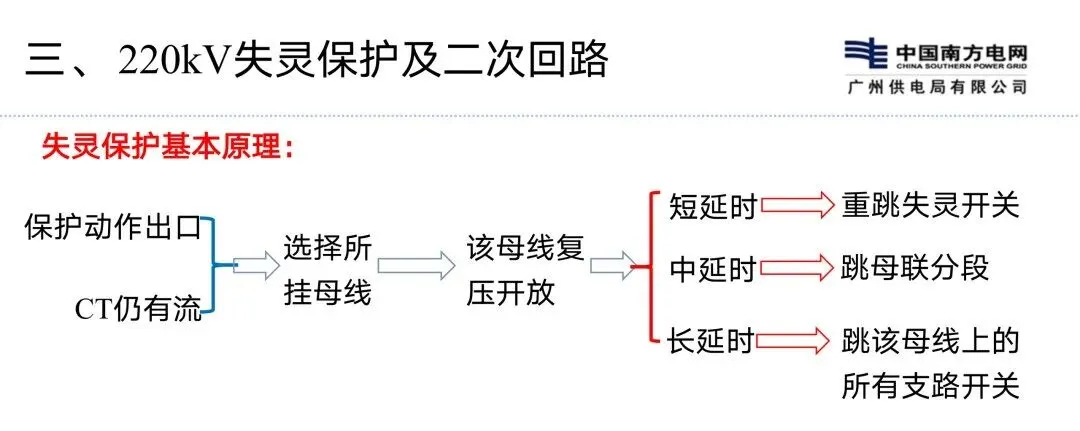

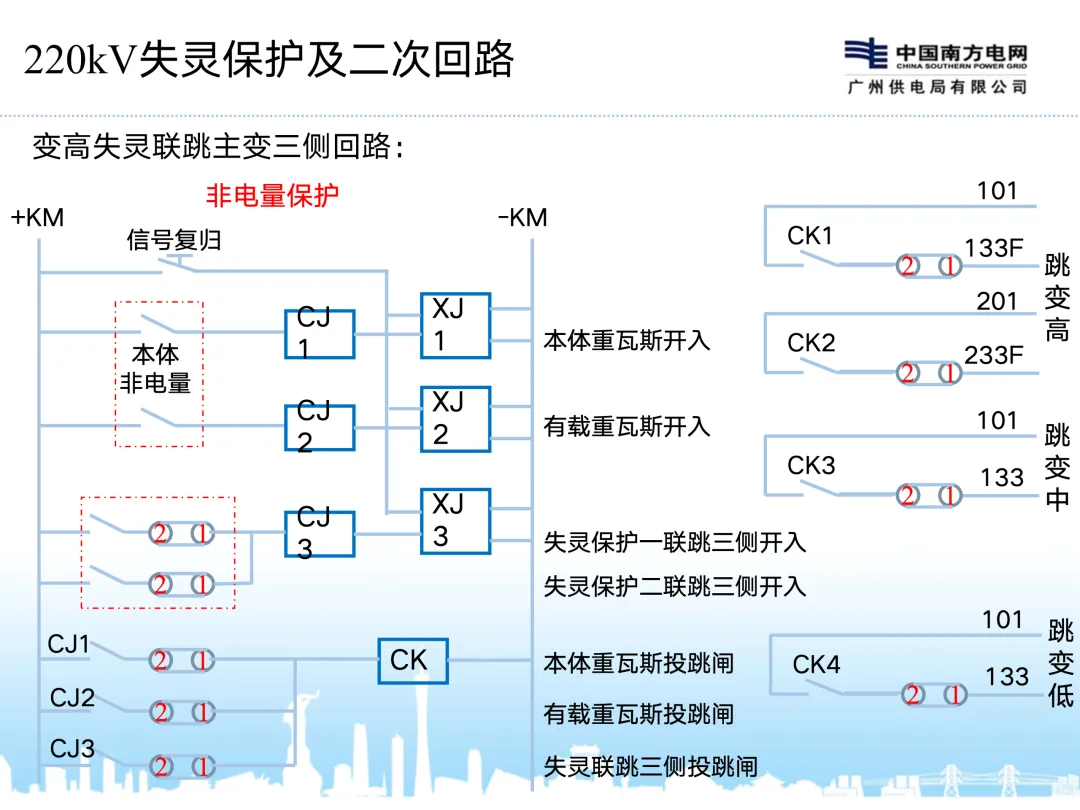

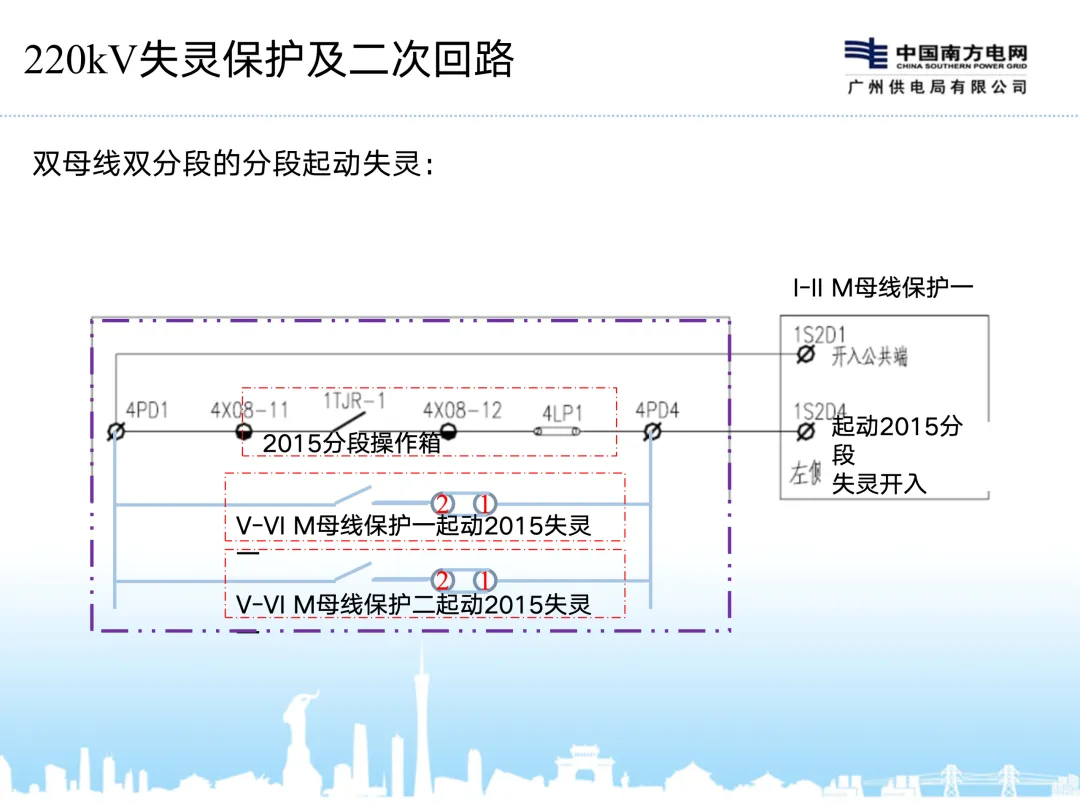

根据电流判据的位置和运行方式选择的不同，目前失灵保护及二次回路有

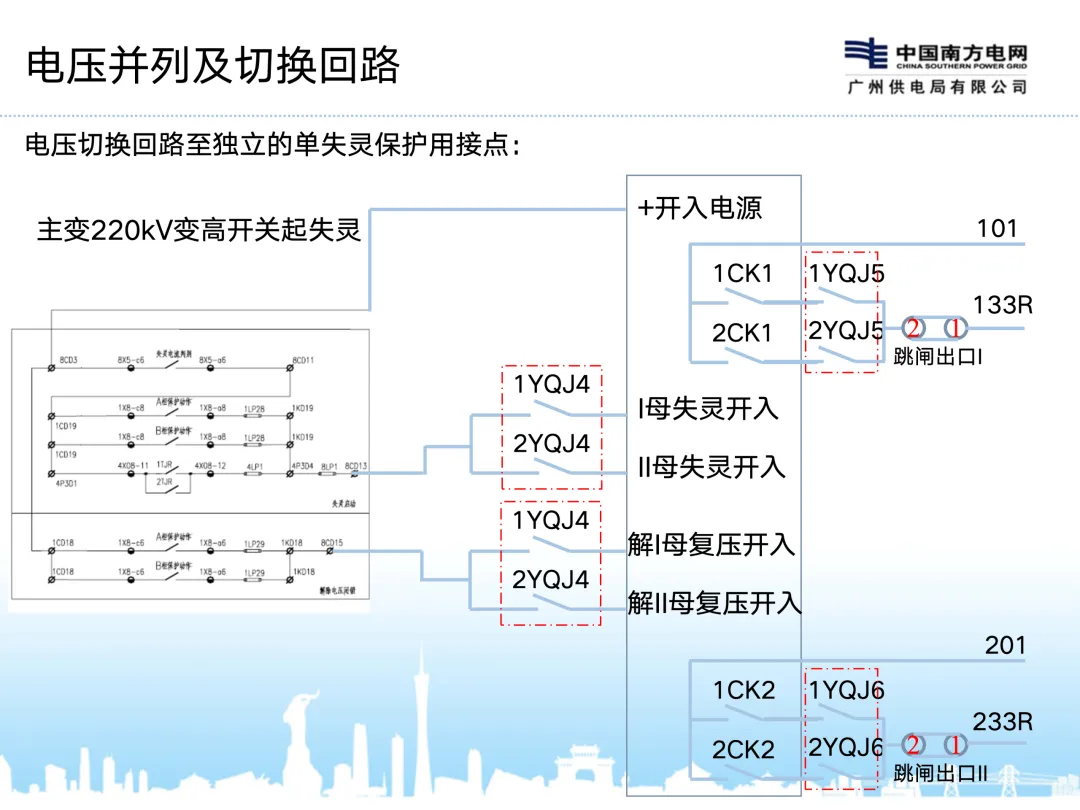

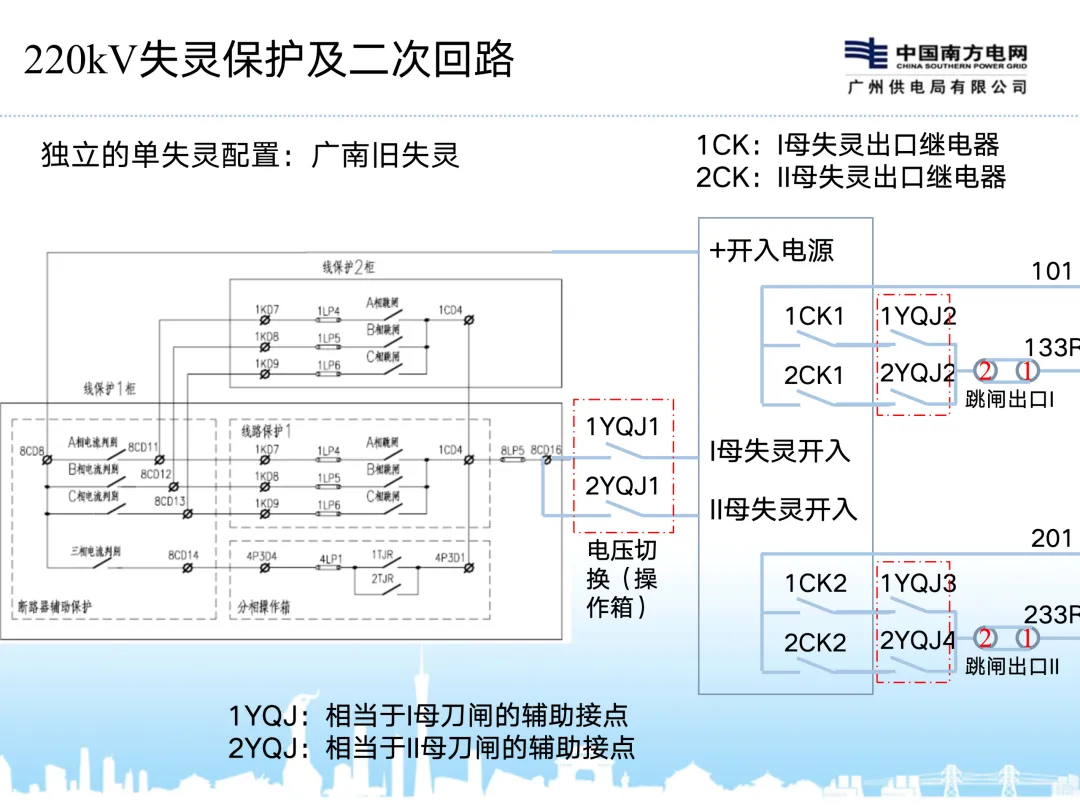

1、独立的单失灵保护配置，如RCS916，电流判据位于各个间隔，各支路运行方式由其电压切换继电器的接点(相当于母线侧刀闸的辅助接点)串在失灵起动回路和跳闸出口回路，来选择失灵开关所在母线及该母线上的支路;

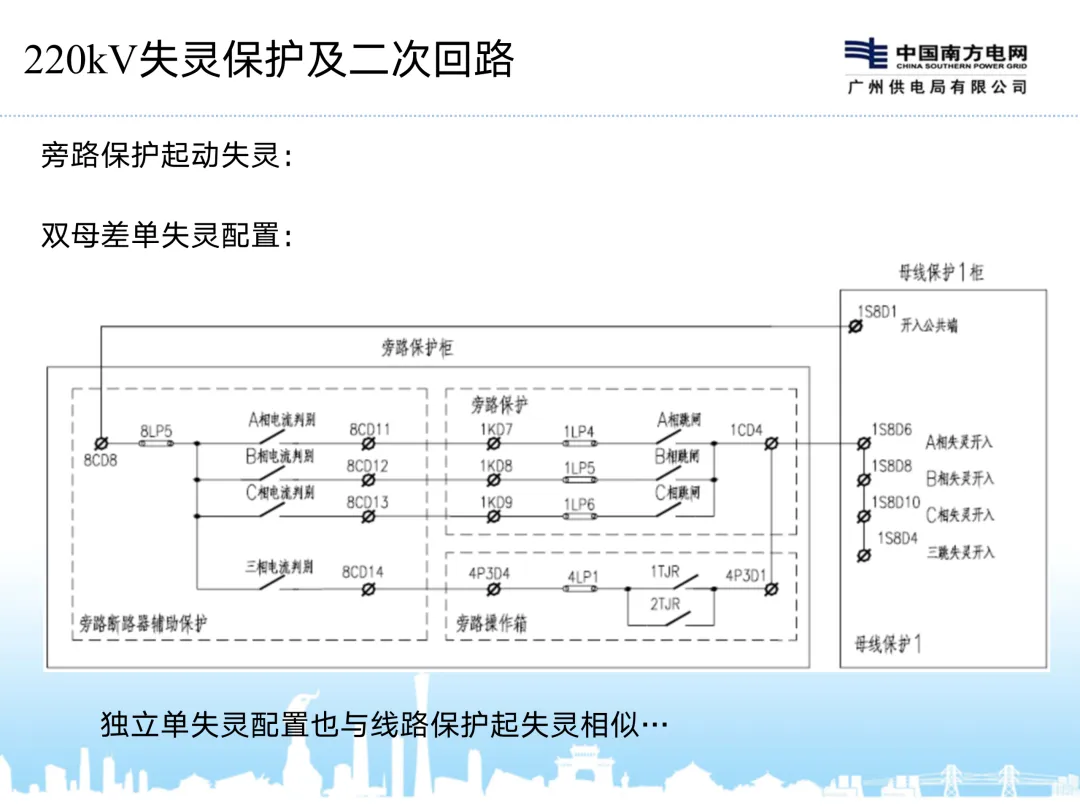

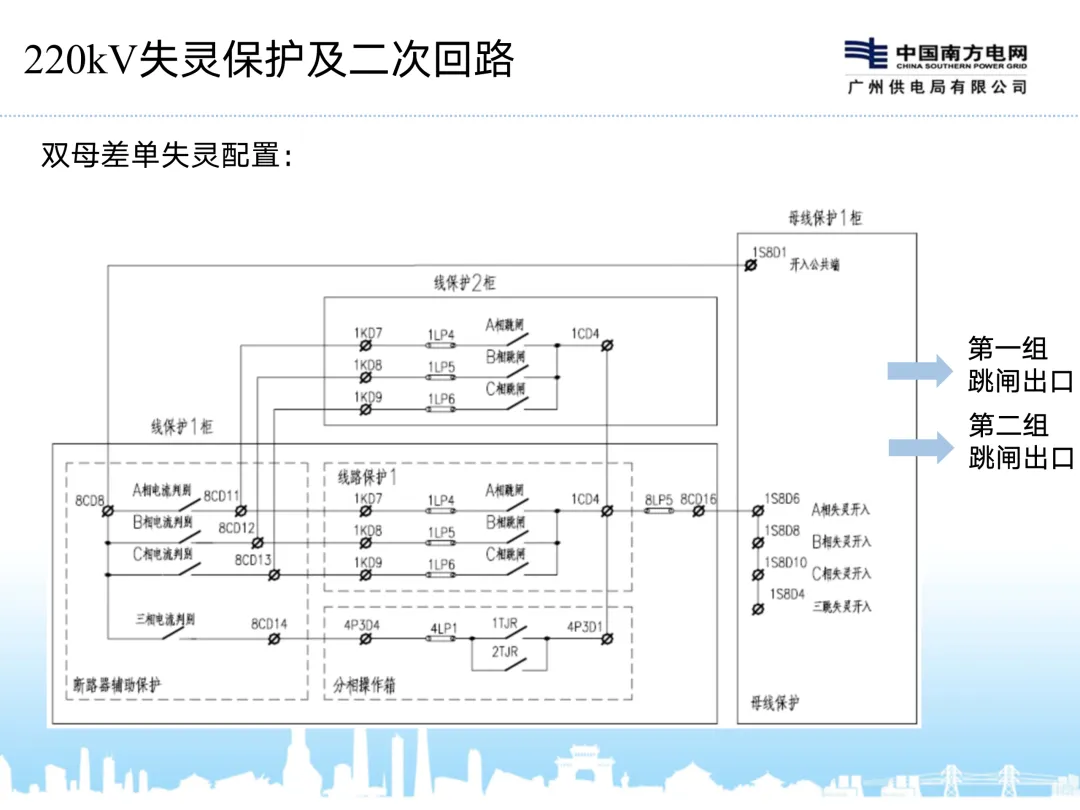

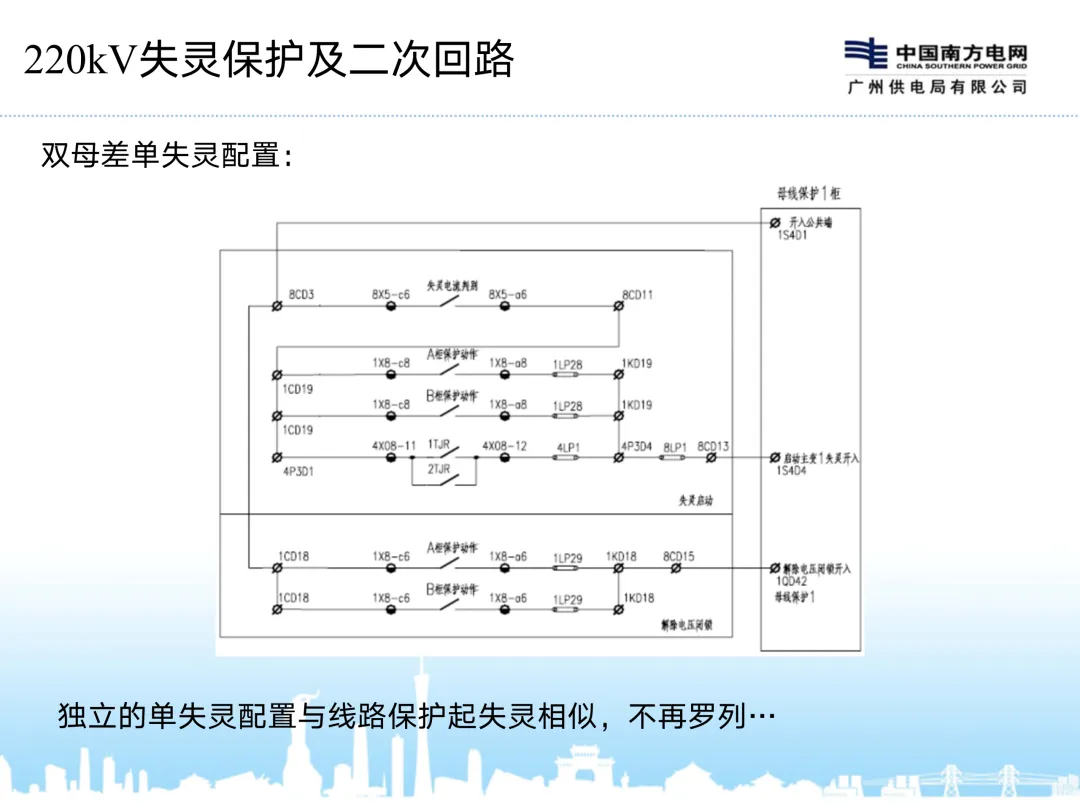

2、双母差单失灵配置，失灵保护含在母差保护一中，电流判据位于各个间隔，各支路运行方式根据母线侧刀闸的辅助接点来判断，与母差保护一共用出口;
3、单失灵配置时支路的两套保护同时起动失灵且失灵保护动作于两组跳闸回路

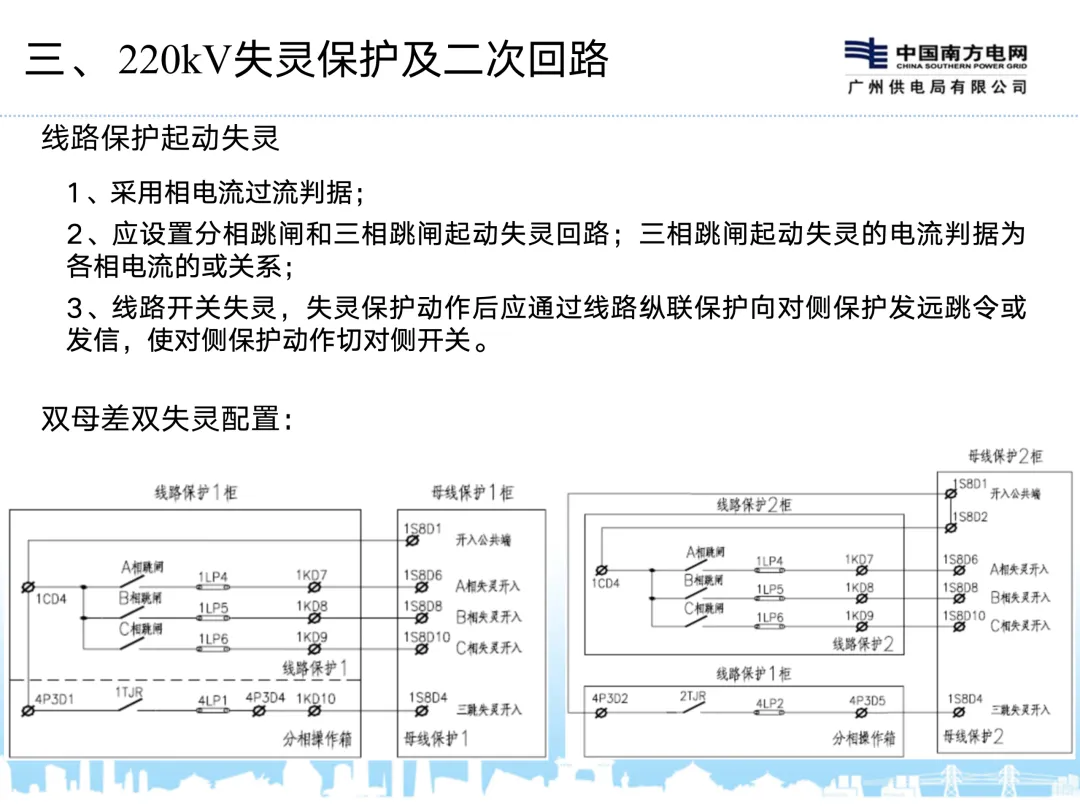

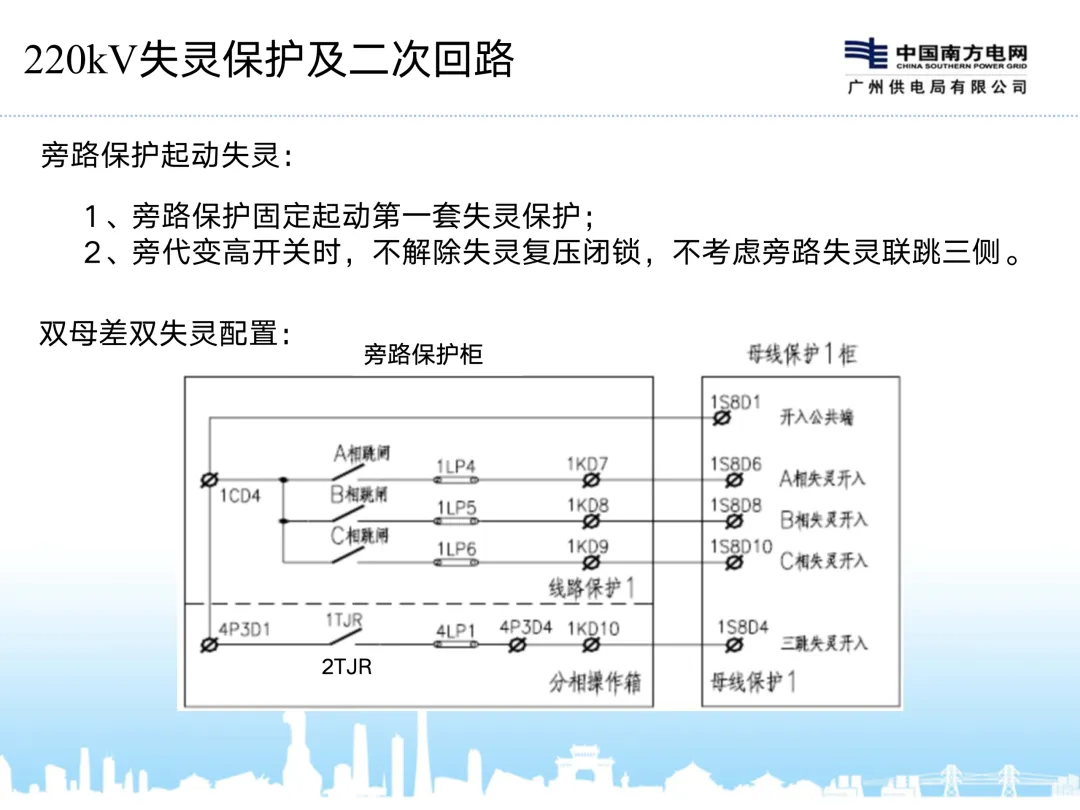

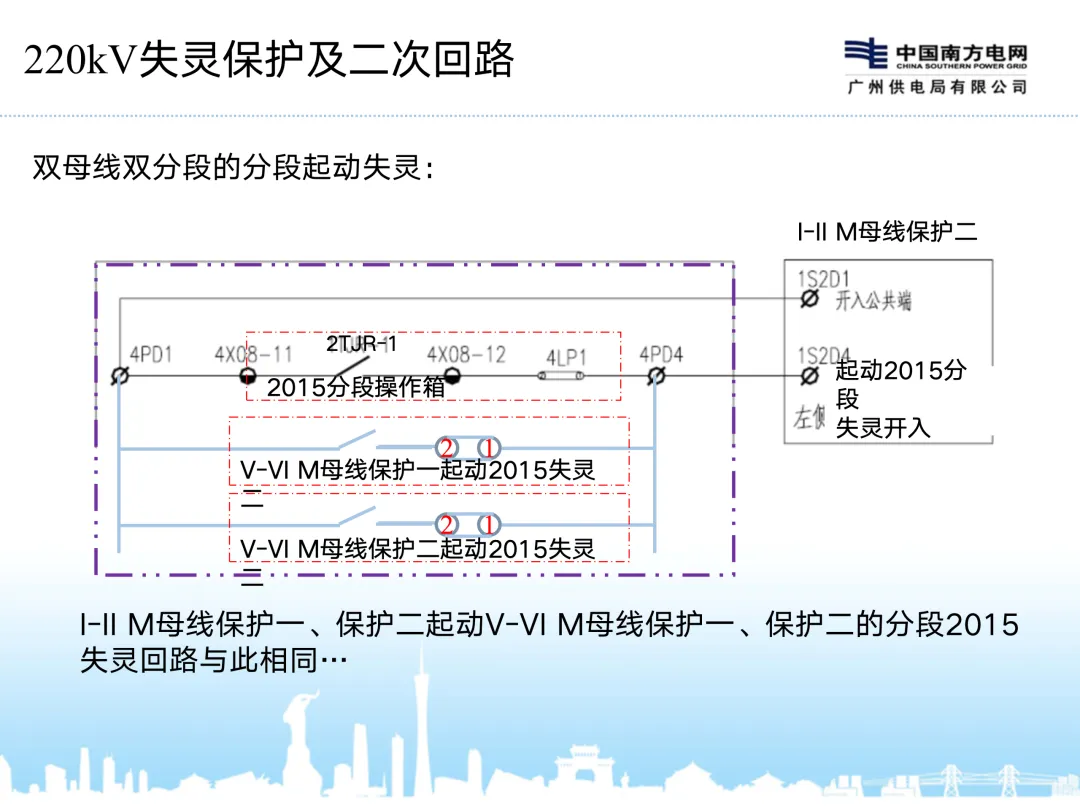

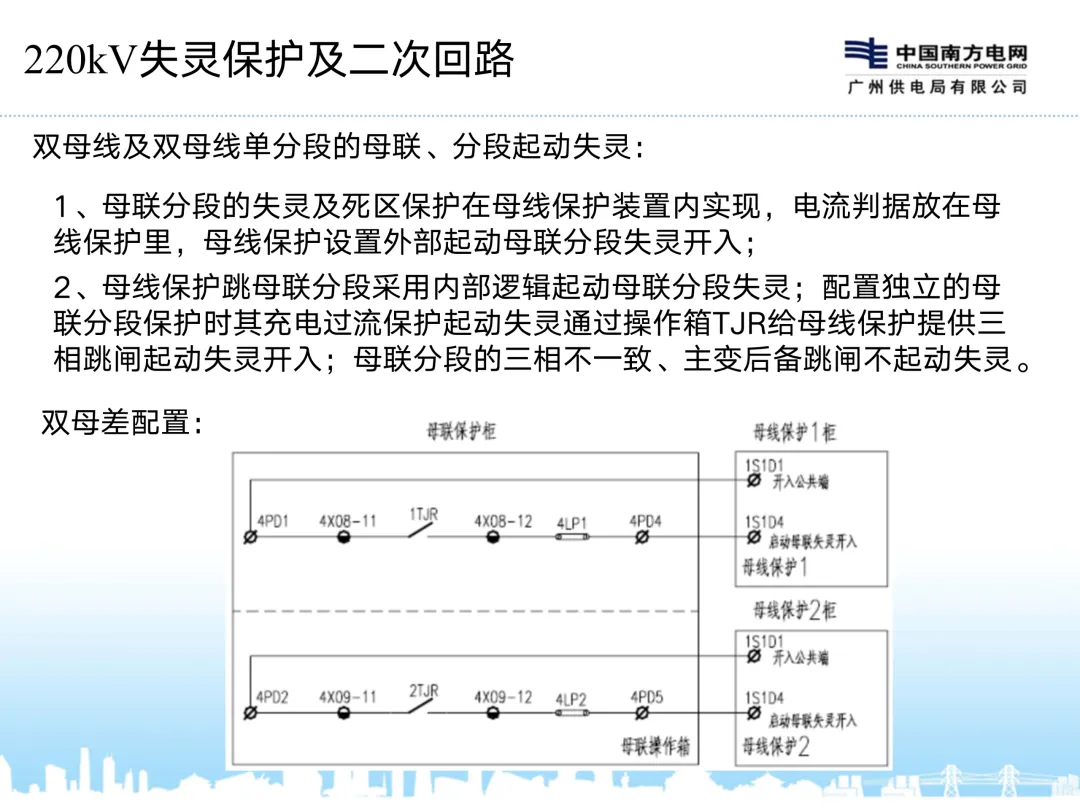

4、最新的双母差双失灵配置，电流判据放在失灵保护中，两套失灵保护与两套支一对应，且分别动作于一组跳闸回路。路保护一
