焊锡作业工序作业指导书参考模板

1.目的：

规范生产线在手工焊接时使用电烙铁作业及保养的正确性。

2.适用范围：

焊接工站作业人员，研发人员。

3.规范内容：

3.2 电烙铁使用操作步骤：

3.2.1焊接前的准备工作

3.2.1.1 焊接前检查电源插头有无松脱、短路，电源连接线是否完好无损；

3.2.1.2 检查烙铁嘴有无氧化；

3.2.1.3 检查烙铁保护套是否失效，如无问题，则将电烙铁电源接通预热；

3.2.1.4 检查海绵是否有水，如无水则要加适量的水；

3.2.1.5 待烙铁嘴热后，在清洁的海绵上擦干净附在烙铁嘴上的杂物；

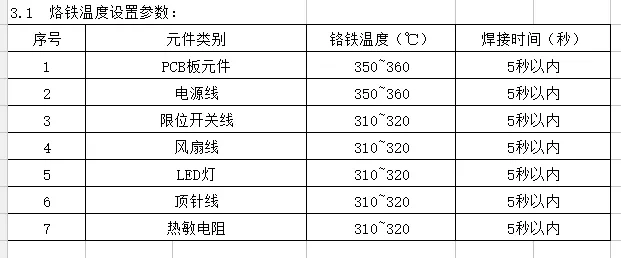

3.2.1.6 温度根据材料类型参照3.1中温度设定表值设定温度值。

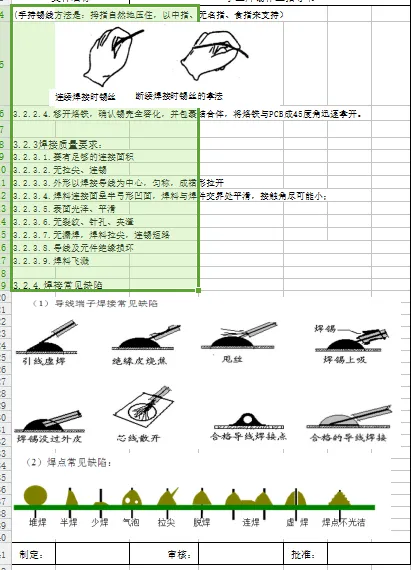

3.2.2焊接步骤：

3.2.2.1.准备：把烙铁及锡线拿近焊锡材料，做好随时可焊锡的准备。

3.2.2.2.加热焊件，将烙铁嘴成45°角左右轻轻地压住被焊物体的结

        合部位进行加热，焊接时离眼睛的距离应保持约40cm

3.2.2.3.上锡，送给结合部适量的锡，使熔锡充分裹住结合体；

3.3.焊接注意事项：

3.3.1.一个普通锡点持续焊接时间不能低于1秒，不超过5秒；

3.3.2.每次焊接前，先清洁烙铁嘴；(烙铁嘴成八字型在海棉上左右各清洗一次，将余锡洗干净)

3.3.3.不可甩锡，否则容易溅锡，导致锡珠、锡渣；

3.3.4.焊锡过程中，不可敲烙铁嘴，否则容易震坏烙铁芯或导致飞溅的锡珠/锡渣。

3.3.5.因电烙铁在使用过程中发热，应避免人体或其它物品接触其金属裸露部位，以防烫伤

3.3.6.海绵吸水饱满即可，不宜过多，也不能太干。(加水以提起海棉时水滴落为宜，如果成水流

       则说明加水太多了。)

3.3.7.不可先送锡线再送烙铁嘴，否则容易产生爆锡，导致锡渣或断节的锡线；

3.4.烙铁的保养

3.4.1.焊接过程中切忌在烙铁座或其它硬物上敲击烙铁咀来甩脱附在其上的锡珠，以免烙铁嘴变形

      及振坏烙铁芯；

3.4.2.每次用完(关闭电源前)加点锡于烙铁嘴，以保护烙铁嘴。

3.4.3若烙铁嘴氧化，或有凸凹现象时，应重新换上新烙铁嘴。
