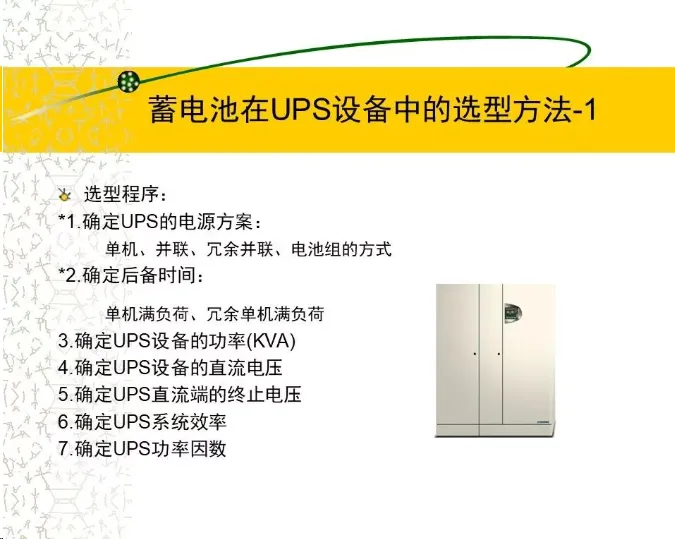

蓄电池在UPS设备中的选型方法
选型程序：
*1.确定UPS的电源方案：

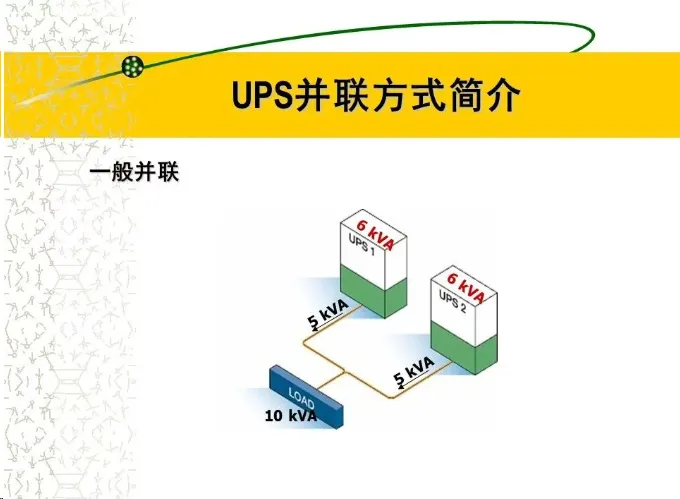

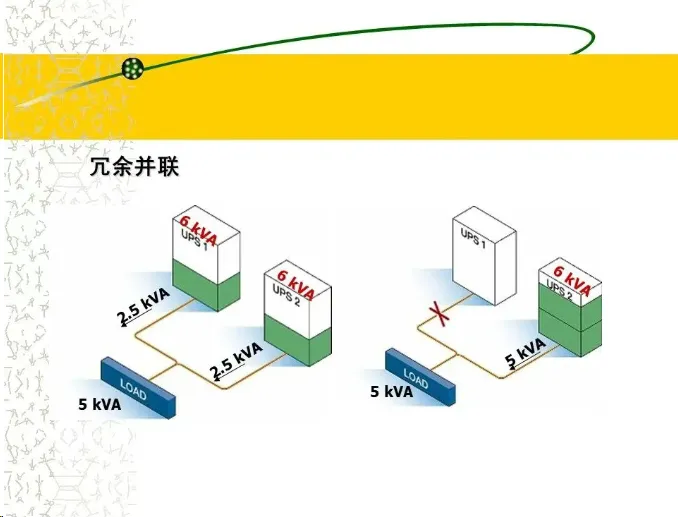

单机、并联、冗余并联、电池组的方式
*2.确定后备时间：
单机满负荷、冗余单机满负荷

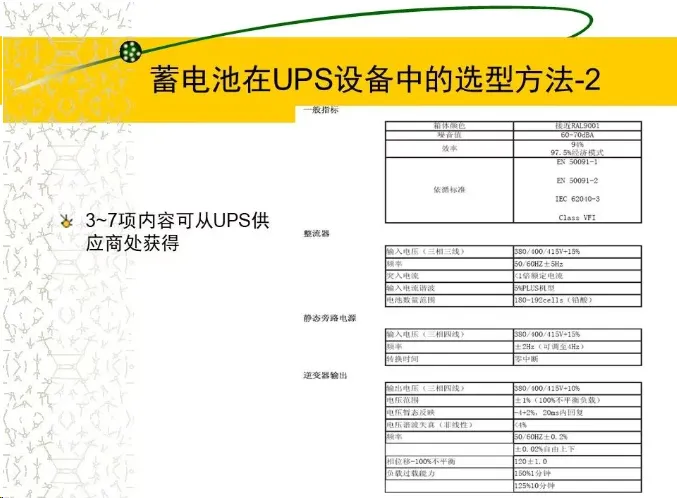

3.确定UPS设备的功率(KVA)
4.确定UPS设备的直流电压
5.确定UPS直流端的终止电压
6.确定UPS系统效率
7.确定UPS功率因数

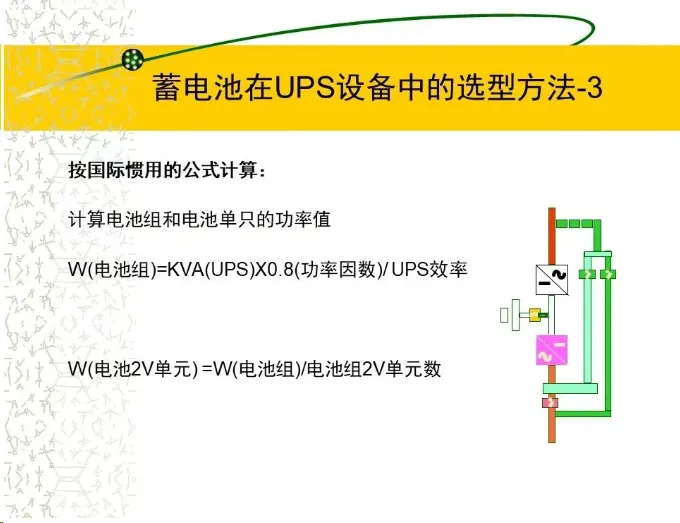

按国际惯用的公式计算：
计算电池组和电池单只的功率值
W(电池组)=KVA(UPS)X0.8(功率因数)/ UPS效率
W(电池2V单元) =W(电池组)/电池组2V单元数

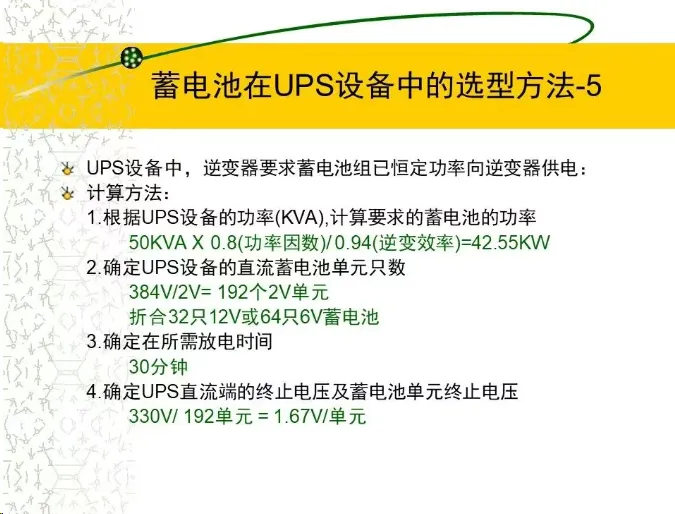

UPS设备中，逆变器要求蓄电池组已恒定功率向逆变器供电：
计算方法：

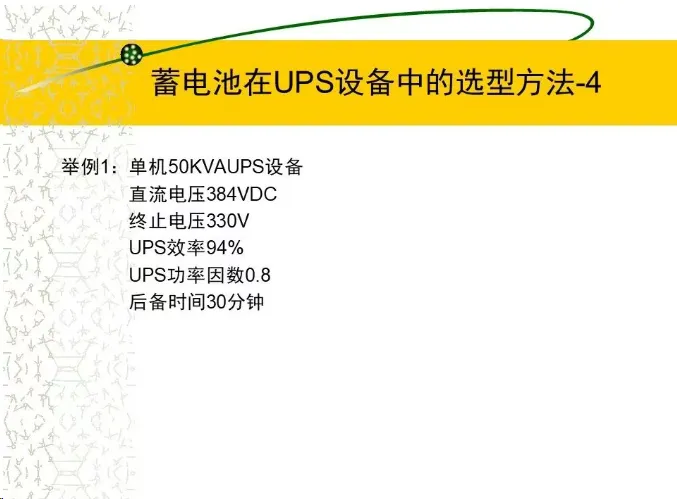

1.根据UPS设备的功率(KVA),计算要求的蓄电池的功率
50KVA X 0.8(功率因数)/ 0.94(逆变效率)=42.55KW
2.确定UPS设备的直流蓄电池单元只数
384V/2V= 192个2V单元
折合32只12V或64只6V蓄电池
3.确定在所需放电时间
30分钟
4.确定UPS直流端的终止电压及蓄电池单元终止电压
330V/ 192单元 = 1.67V/单元

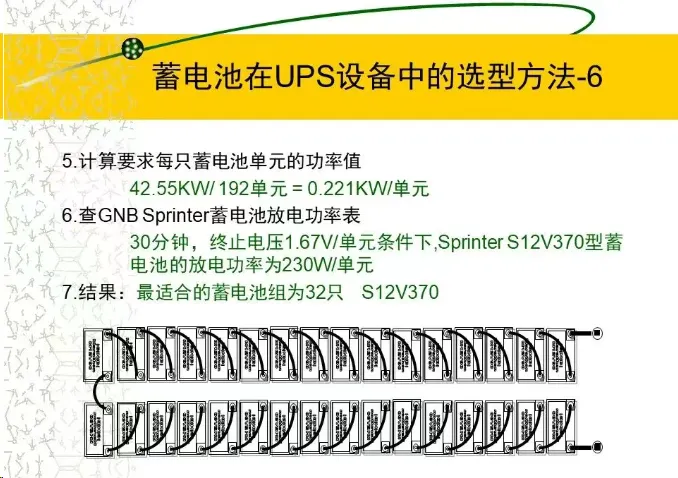

5.计算要求每只蓄电池单元的功率值
42.55KW/ 192单元 = 0.221KW/单元
6.查GNB Sprinter蓄电池放电功率表
30分钟，终止电压1.67V/单元条件下,Sprinter S12V370型蓄 电池的放电功率为230W/单元
7.结果：最适合的蓄电池组为32只 S12V370
