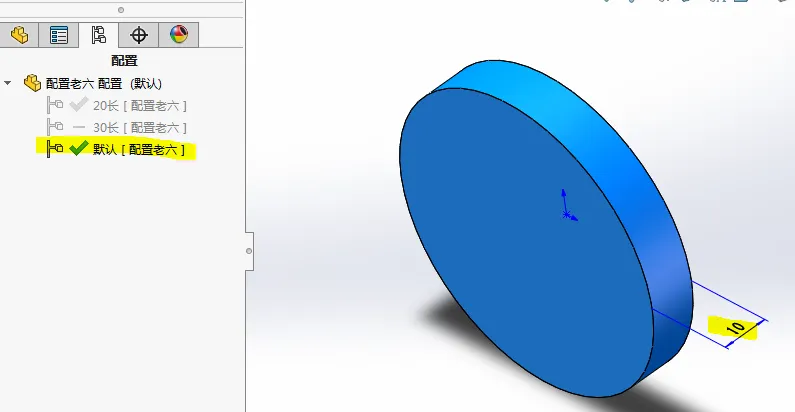

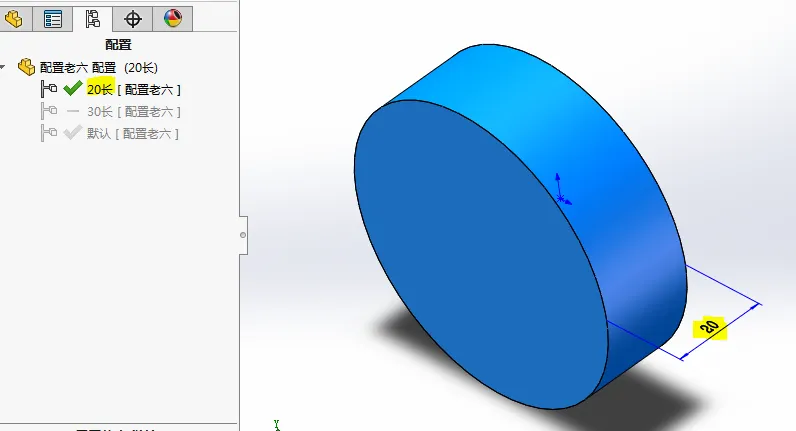

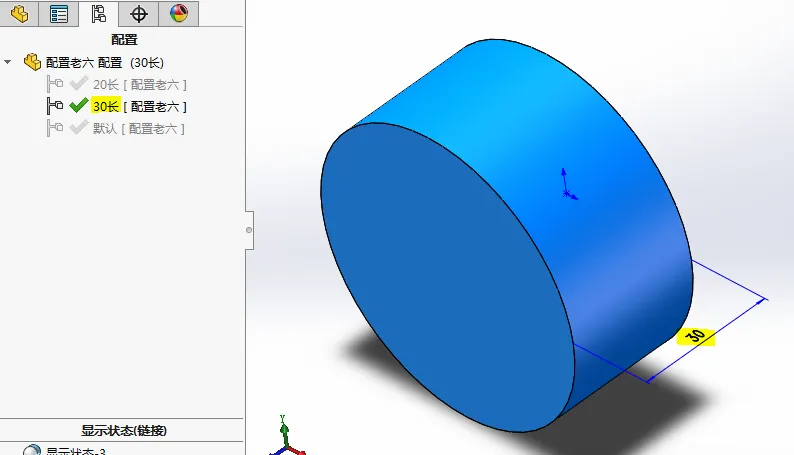

SolidWorks*Excel+VBA-关于配置sw有个让人又爱又恨的功能，配置。 一个零件文件或一个装配文件，可以表达为若干个特征都有差异的零件或装配。 讲人话就比如说，某零件产生了ABCDE……好几个版本，这些版本的模型信息以不同配置保存在同一个文件中。 看图:

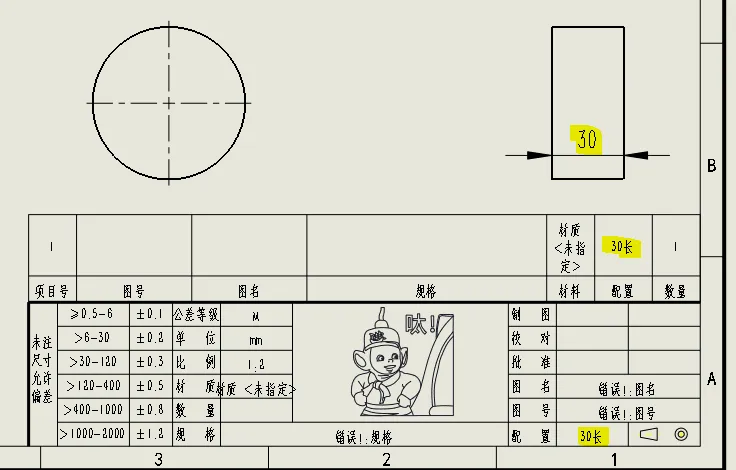

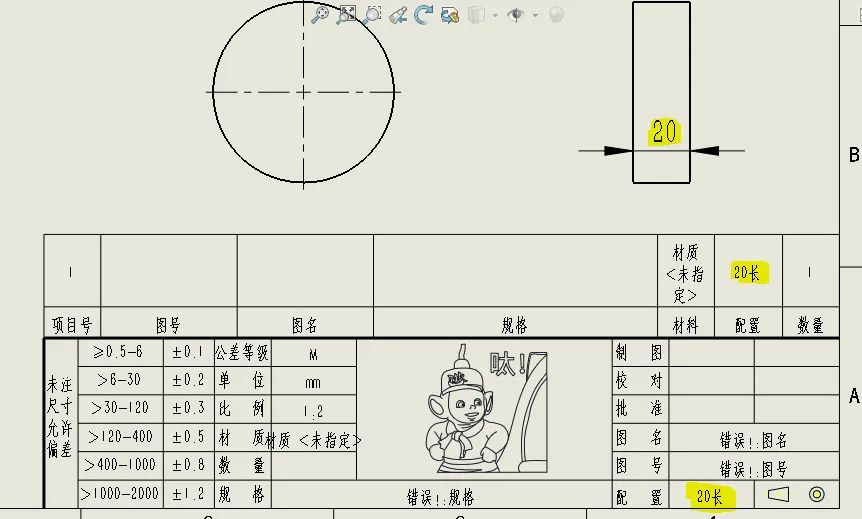

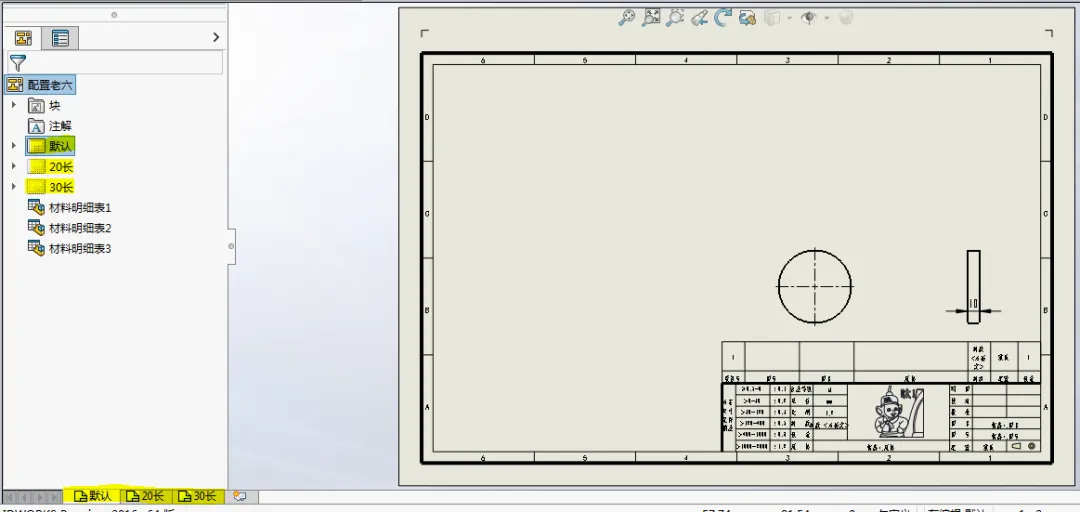

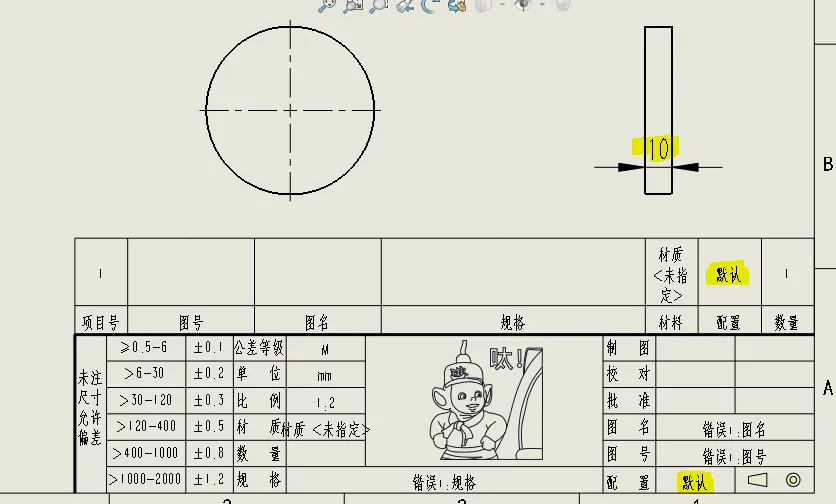

对于工程图而言，就有点麻烦了。 要想针对所有配置独立出图，那就会有很多份文件，不方便管理。那如果要做在同一个文件里，就一个配置一张图纸页，如图：
看着很完美，但有两个大坑

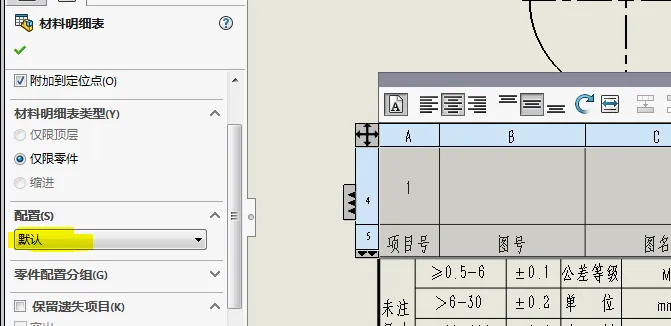

一个是材料明细表，不会跟着视图配置自动变化，要手动设置。反正2016版是这样，高版本不知道有没优化。

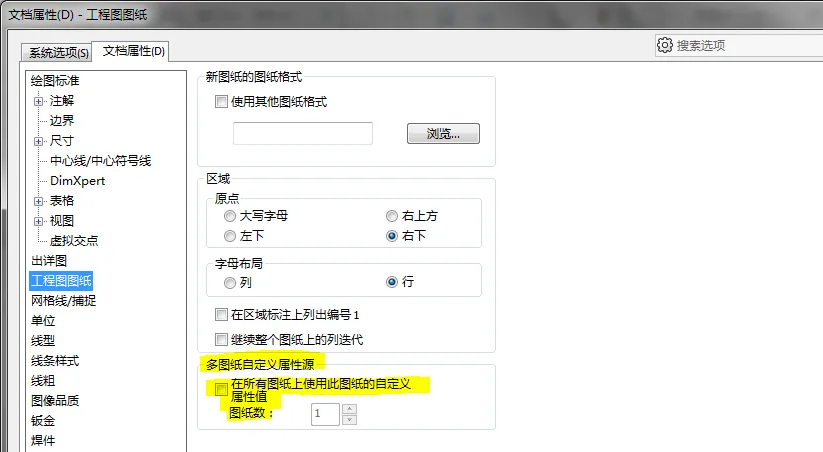

还有一个在文档属性中，这个选项要勾掉，不然所有的自定义属性都一样。

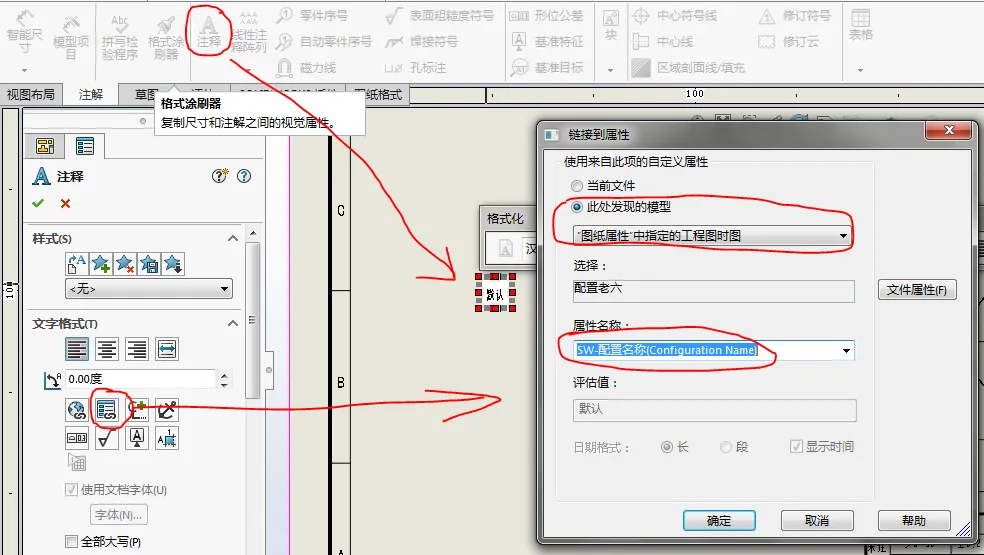

注释关联配置

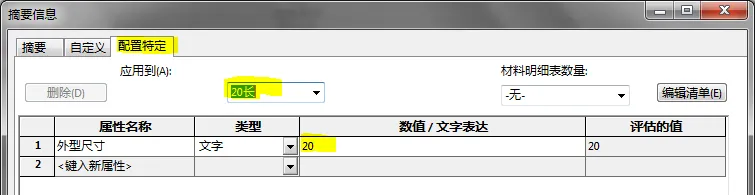

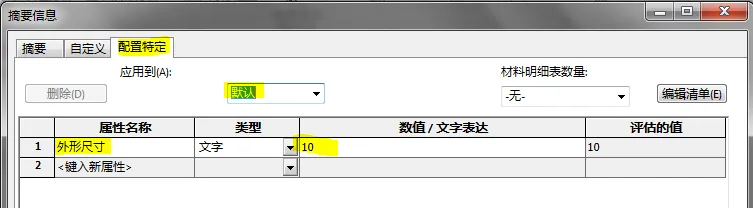

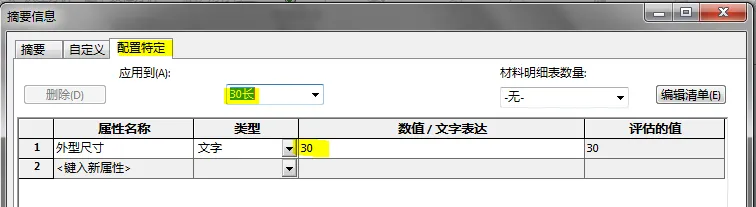

所以，绕了这么大一个圈子，VBA咋整？没办法，硬整！ 无论是获取属性，还是设置属性，都得对应到配置以免错乱。 模型文件中就是要修改或添加配置特定的属性信息，不再去折腾自定义中的属性了。
ActivConfig = OpennedModel.ConfigurationManager.ActiveConfiguration.Name首先获取当前模型使用的配置，返回值是字符串ActivConfig，OpennedModel都是自定义的变量一个接受配置名称，一个是模型对象
OpennedModel.Extension.CustomPropertyManager(ActivConfig).Get2 "外型尺寸", PropVal, SizesOpennedModel.Extension.CustomPropertyManager(ActivConfig).Get2 "图号", PropVal, ModelCodeOpennedModel.Extension.CustomPropertyManager(ActivConfig).Get2 "图名", PropVal, ModelName
