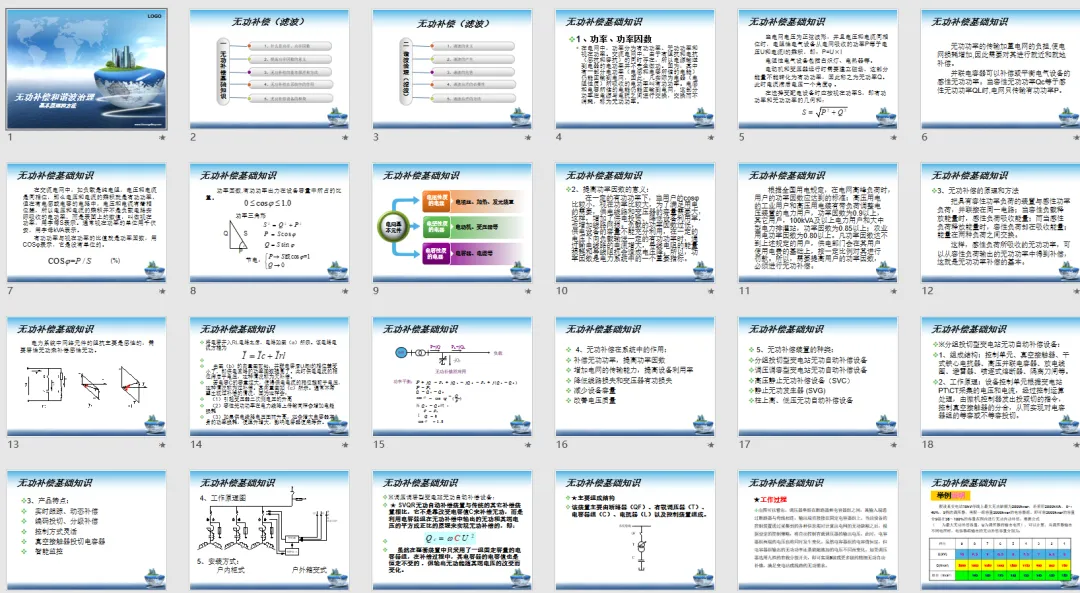

无功补偿基础知识培训(实用).ppt

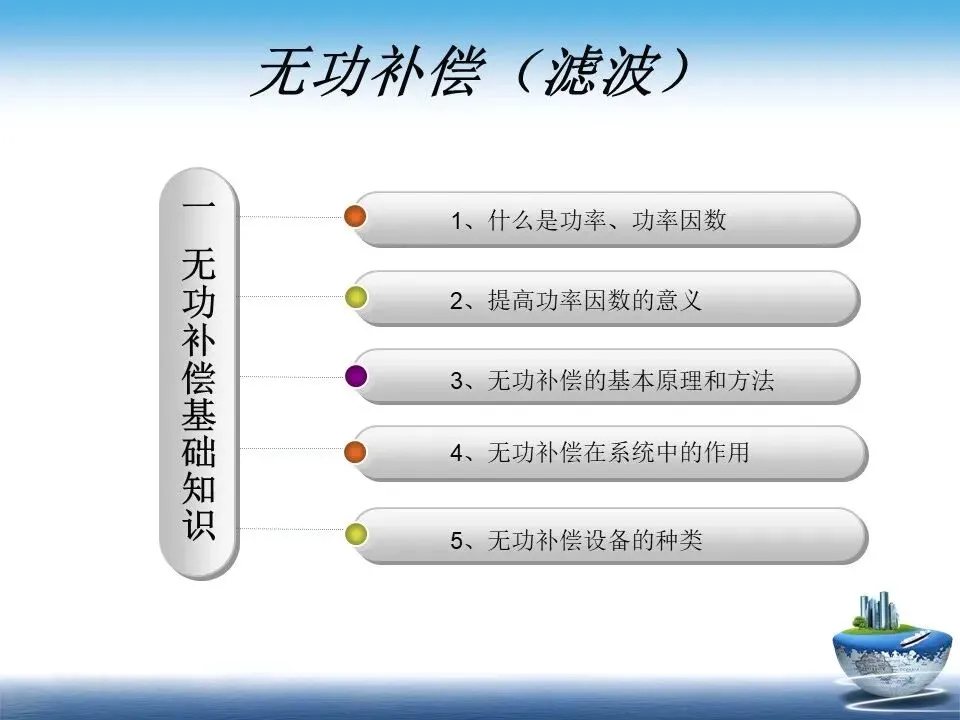

无功补偿基础知识

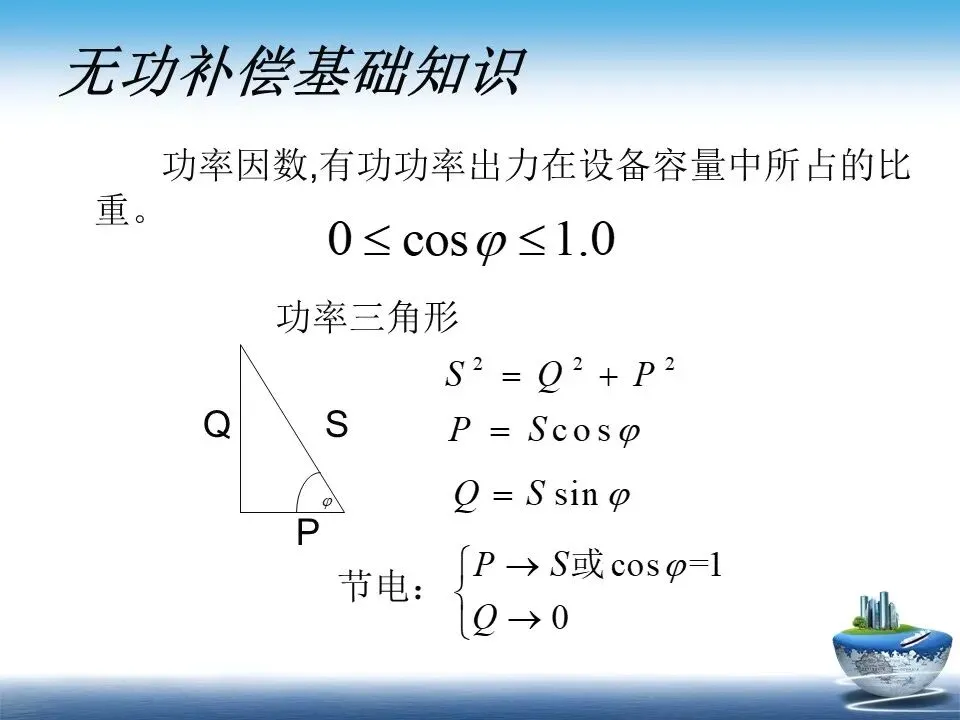

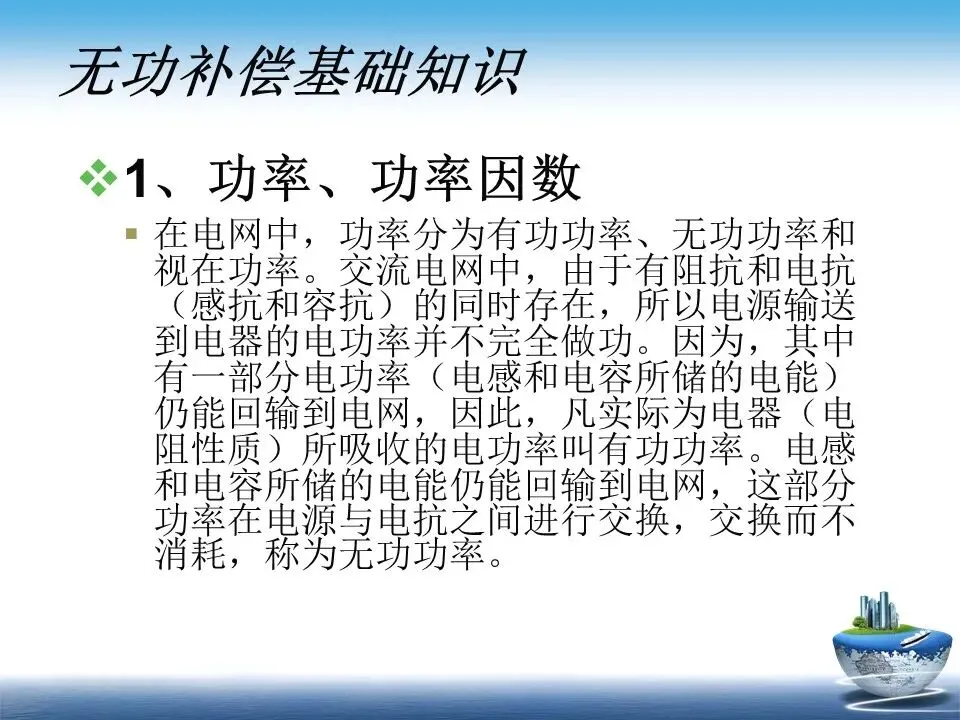

1、功率、功率因数

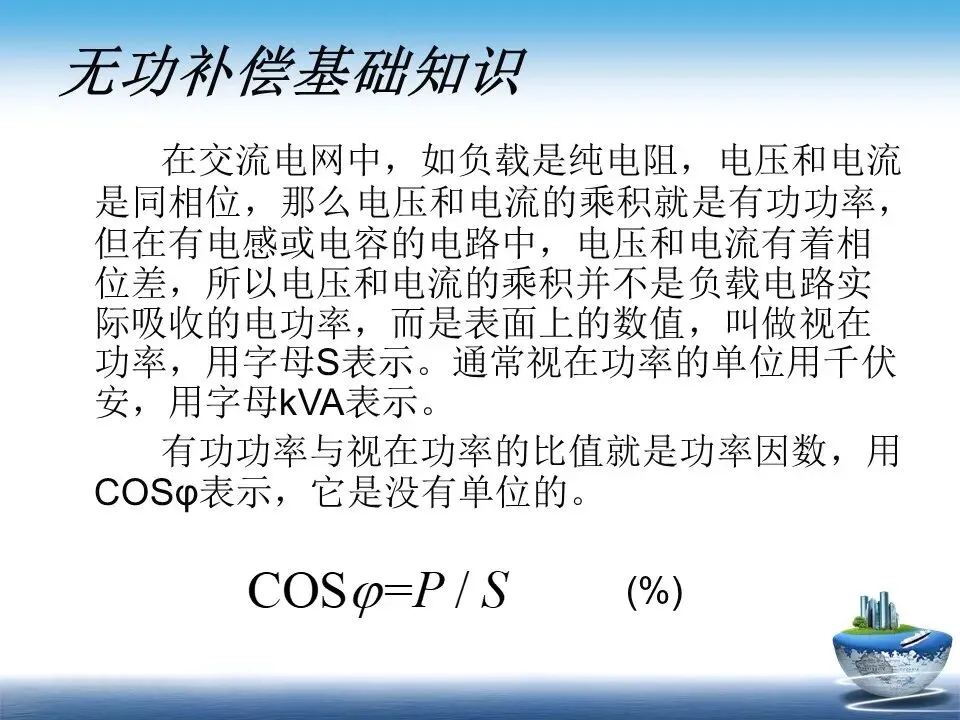

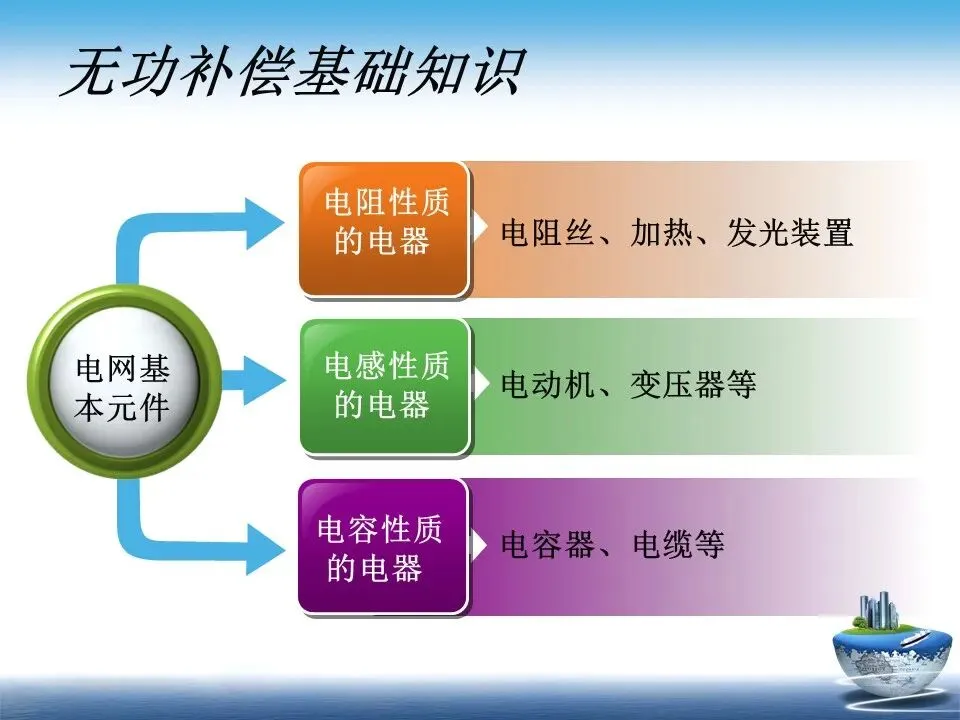

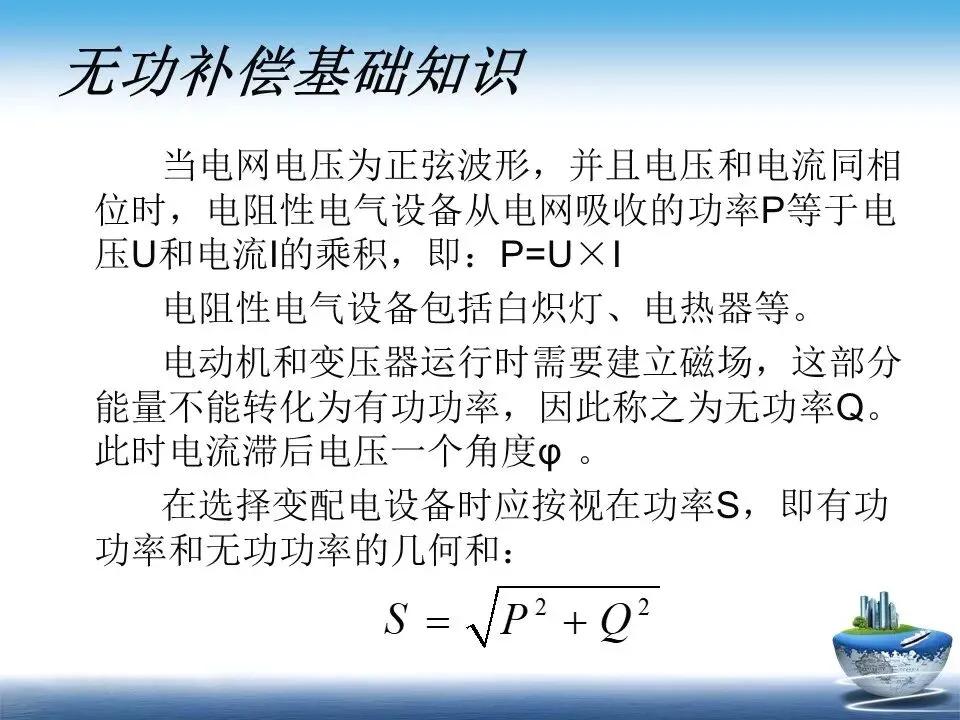

在电网中，功率分为有功功率、无功功率和视在功率。交流电网中，由于有阻抗和电抗（感抗和容抗）的同时存在，所以电源输送到电器的电功率并不完全做功。因为，其中有一部分电功率（电感和电容所储的电能）仍能回输到电网，因此，凡实际为电器（电阻性质）所吸收的电功率叫有功功率。电感和电容所储的电能仍能回输到电网，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。

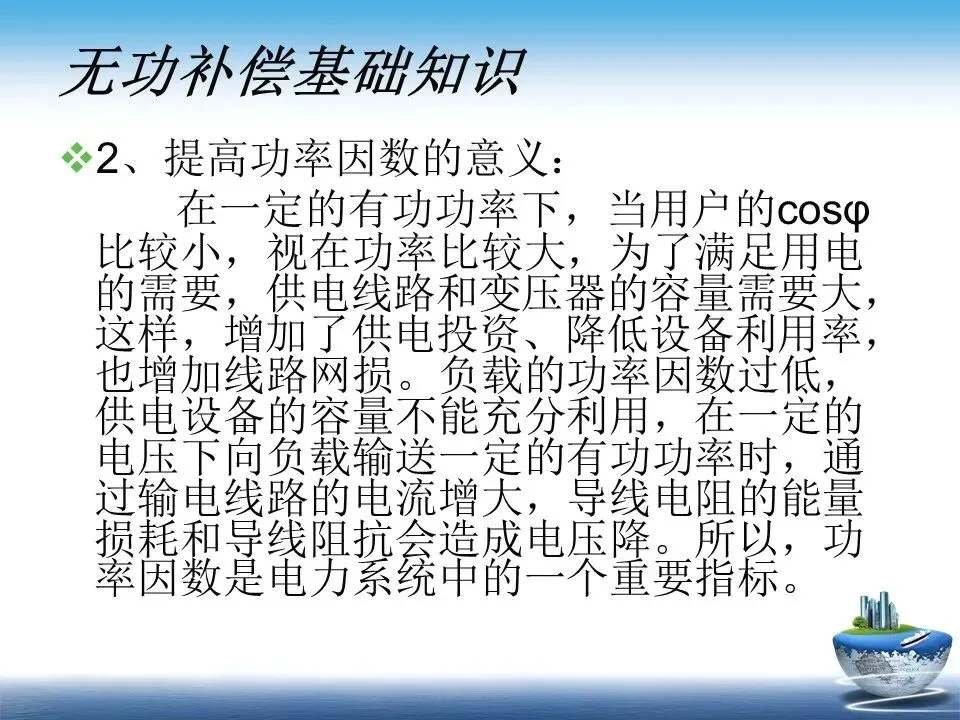

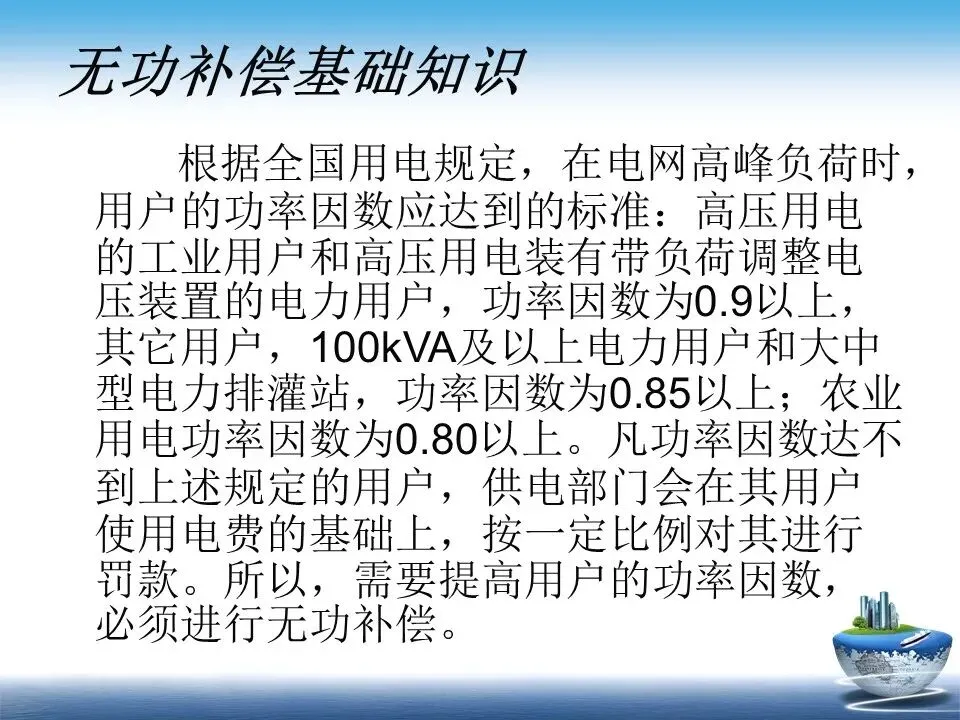

2、提高功率因数的意义：

在一定的有功功率下，当用户的cosφ比较小，视在功率比较大，为了满足用电的需要，供电线路和变压器的容量需要大，这样，增加了供电投资、降低设备利用率，也增加线路网损。负载的功率因数过低，供电设备的容量不能充分利用，在一定的电压下向负载输送一定的有功功率时，通过输电线路的电流增大，导线电阻的能量损耗和导线阻抗会造成电压降。所以，功率因数是电力系统中的一个重要指标。

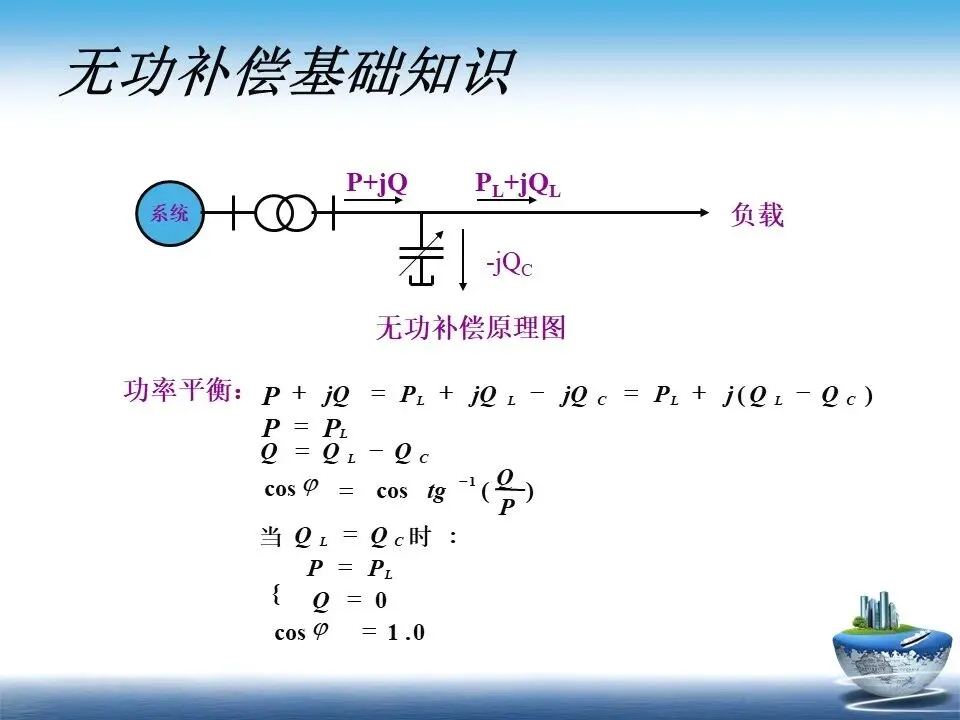

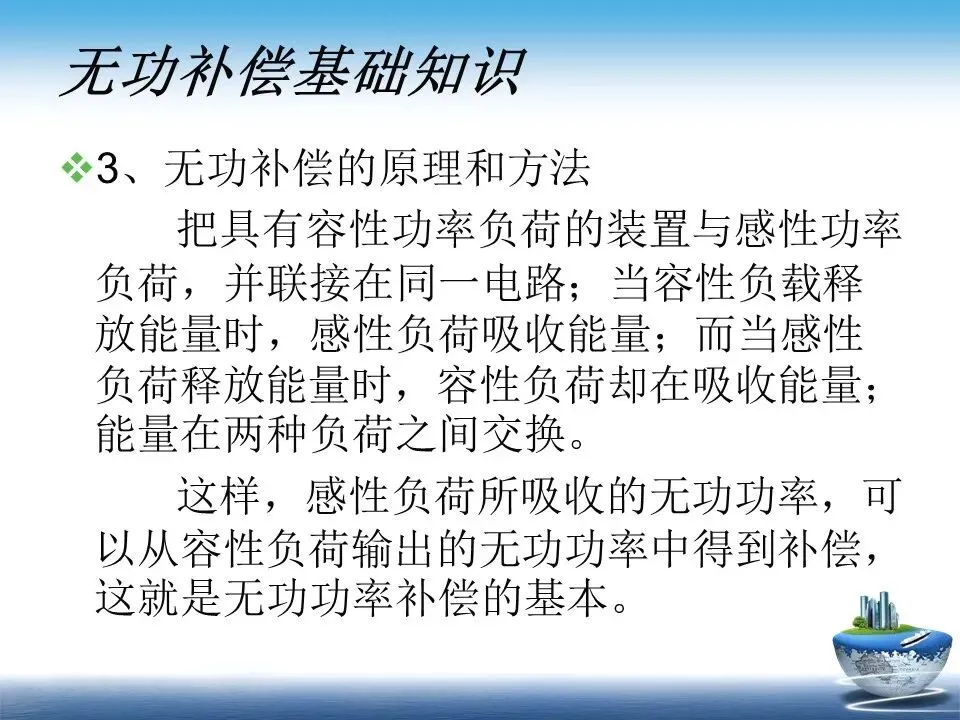

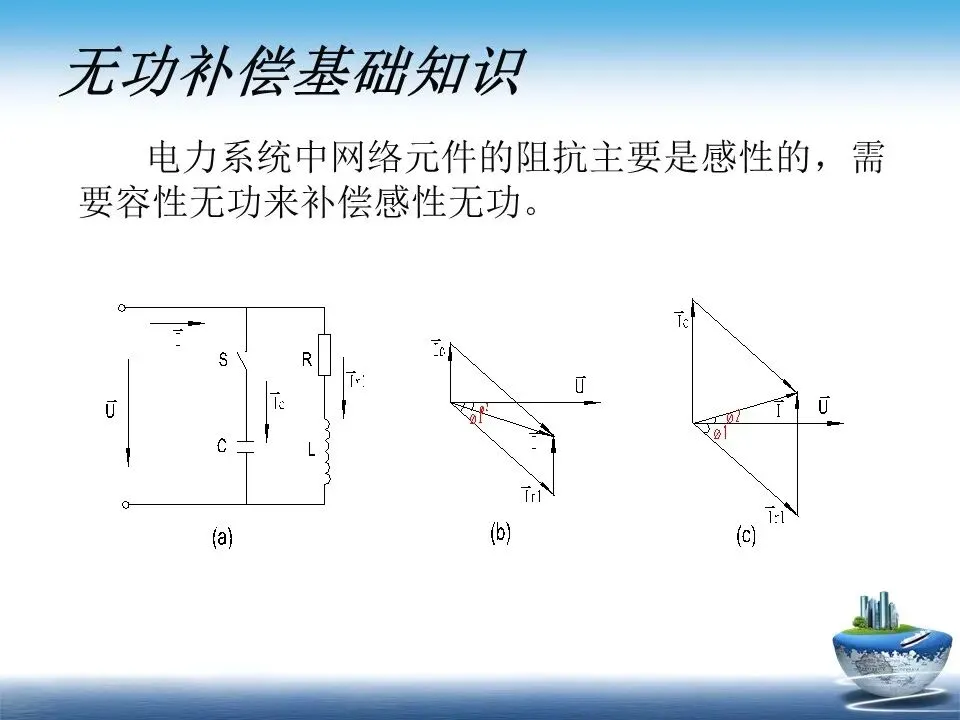

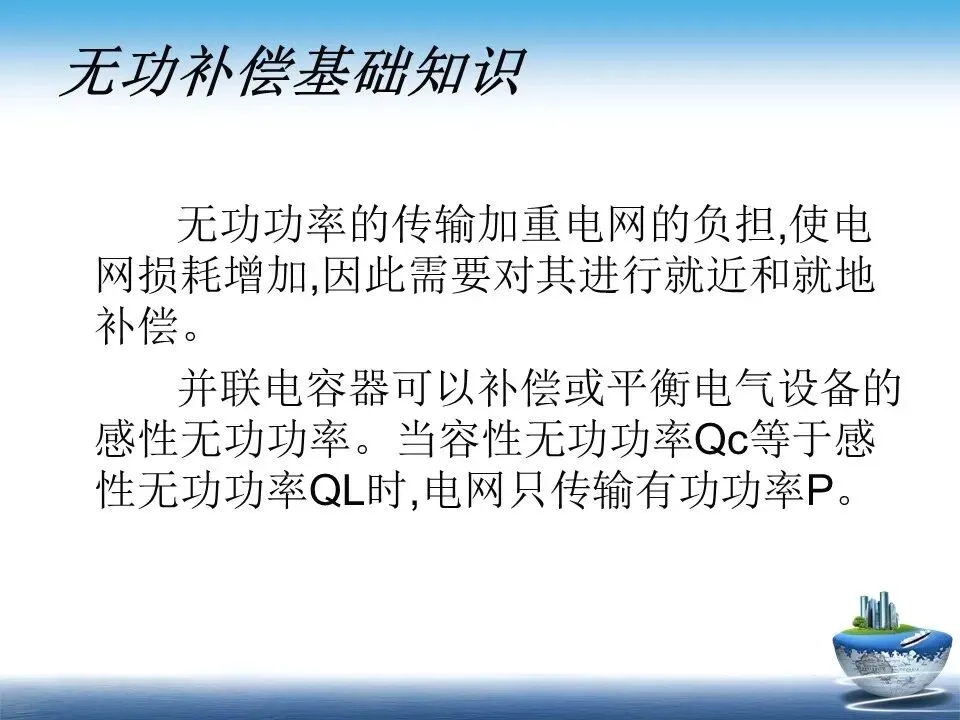

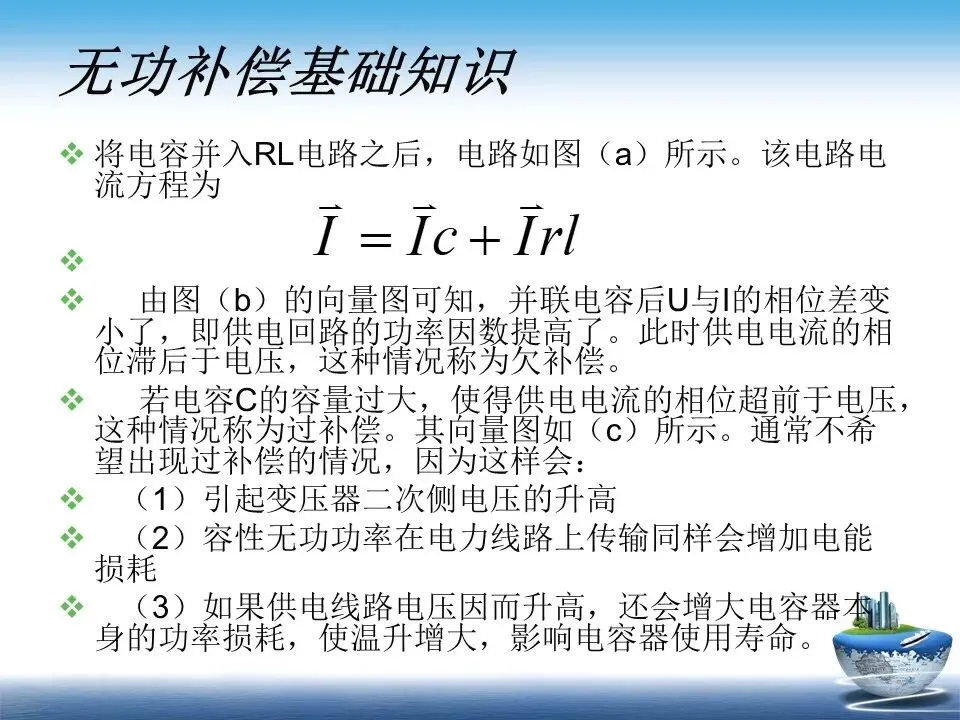

3、无功补偿的原理和方法

把具有容性功率负荷的装置与感性功率负荷，并联接在同一电路；当容性负载释放能量时，感性负荷吸收能量；而当感性负荷释放能量时，容性负荷却在吸收能量；能量在两种负荷之间交换。

这样，感性负荷所吸收的无功功率，可以从容性负荷输出的无功功率中得到补偿，这就是无功功率补偿的基本。

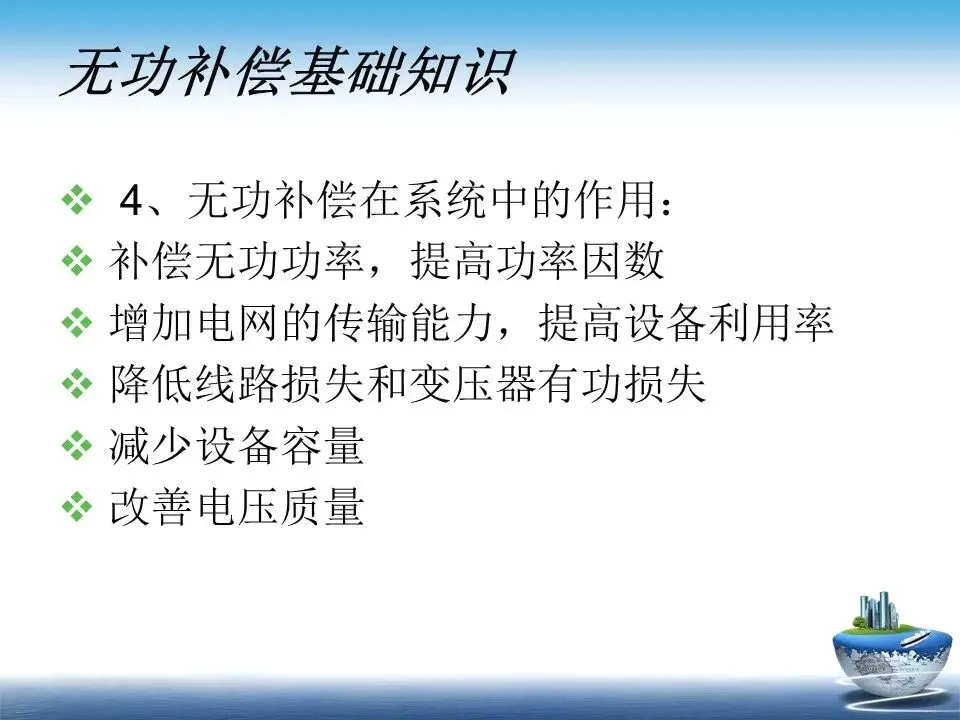

  4、无功补偿在系统中的作用：

 补偿无功功率，提高功率因数

 增加电网的传输能力，提高设备利用率

 降低线路损失和变压器有功损失

 减少设备容量

 改善电压质量

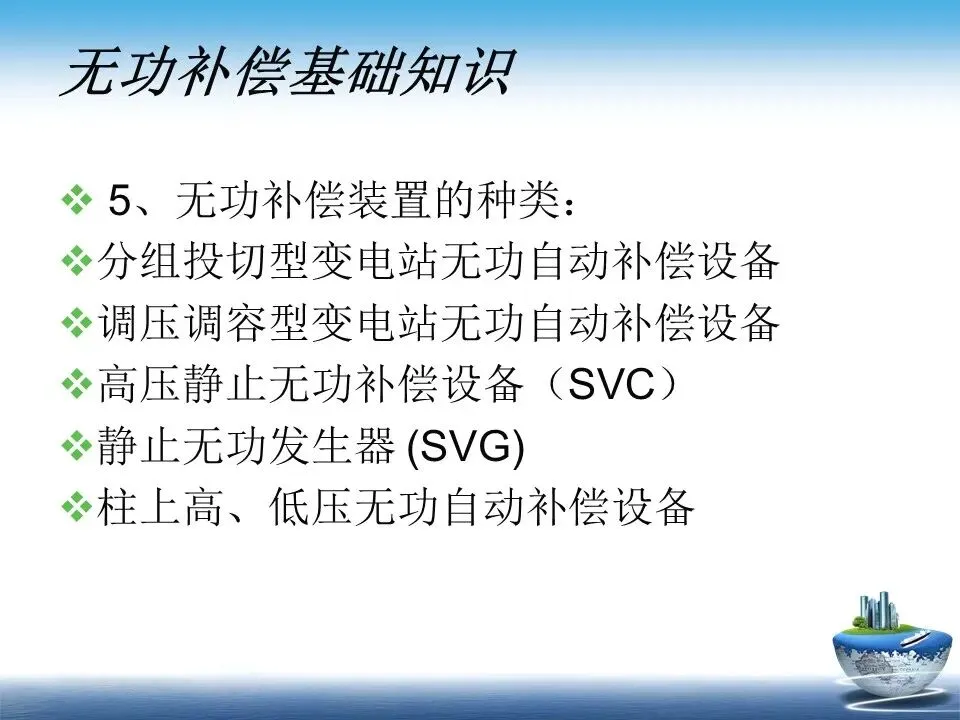

 5、无功补偿装置的种类：

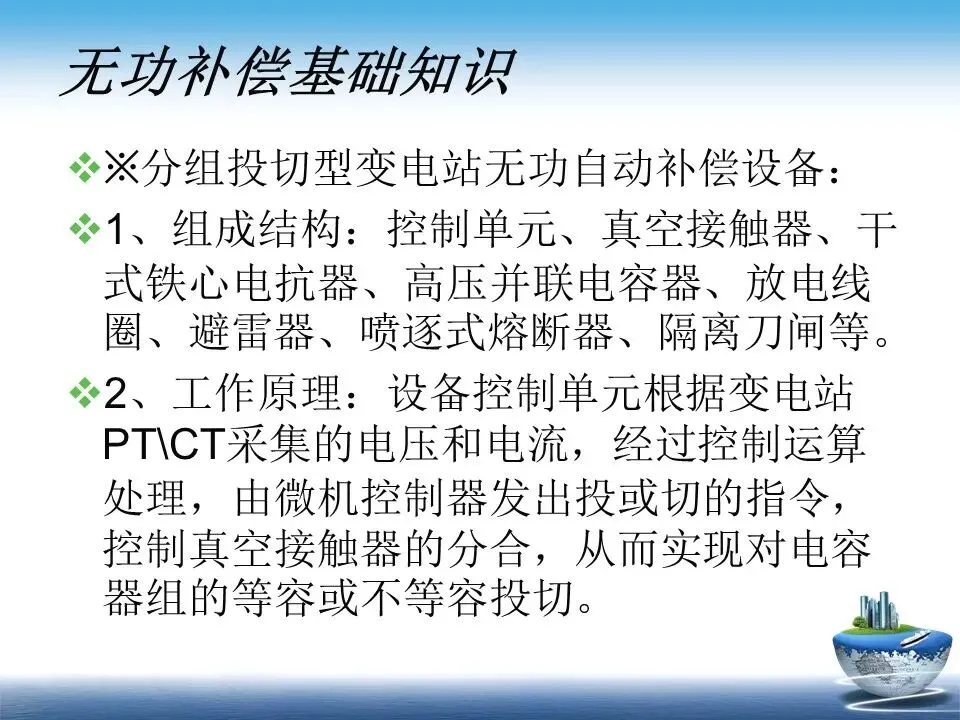

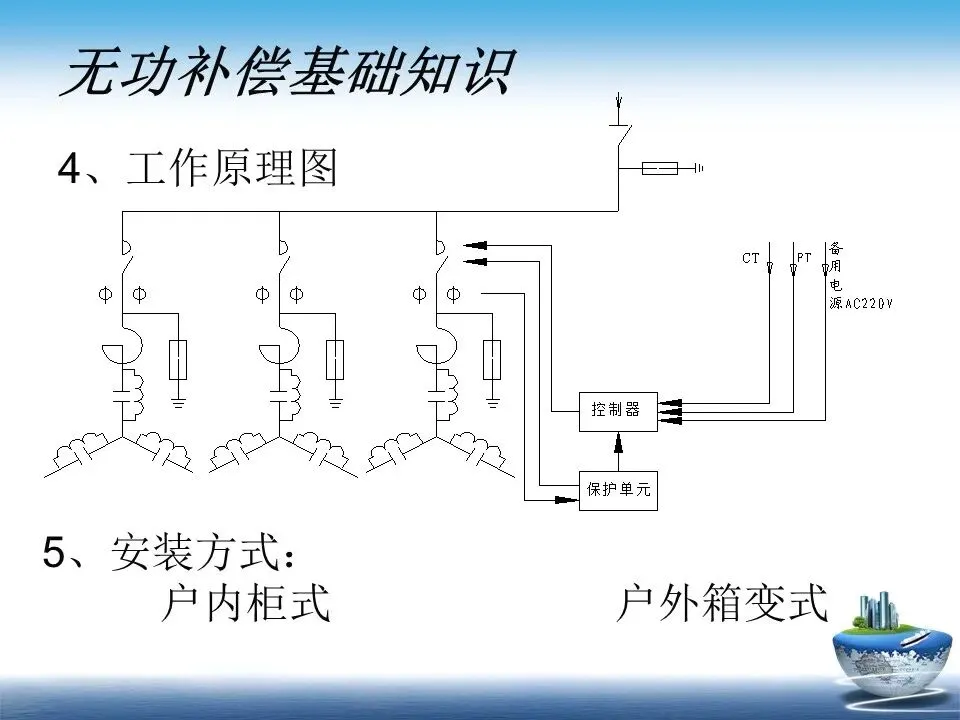

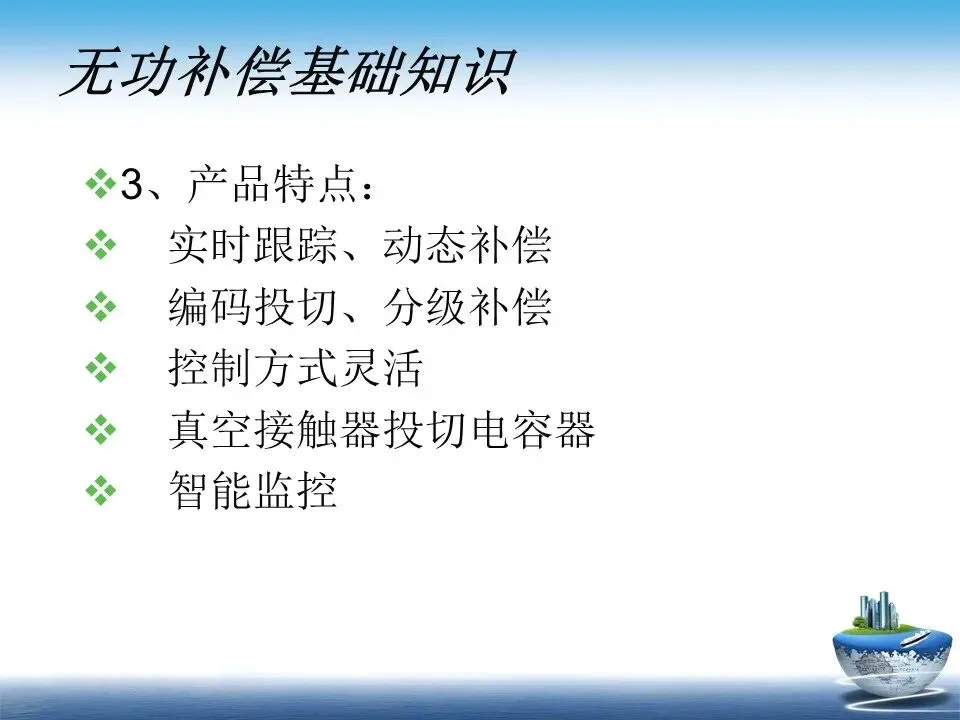

分组投切型变电站无功自动补偿设备

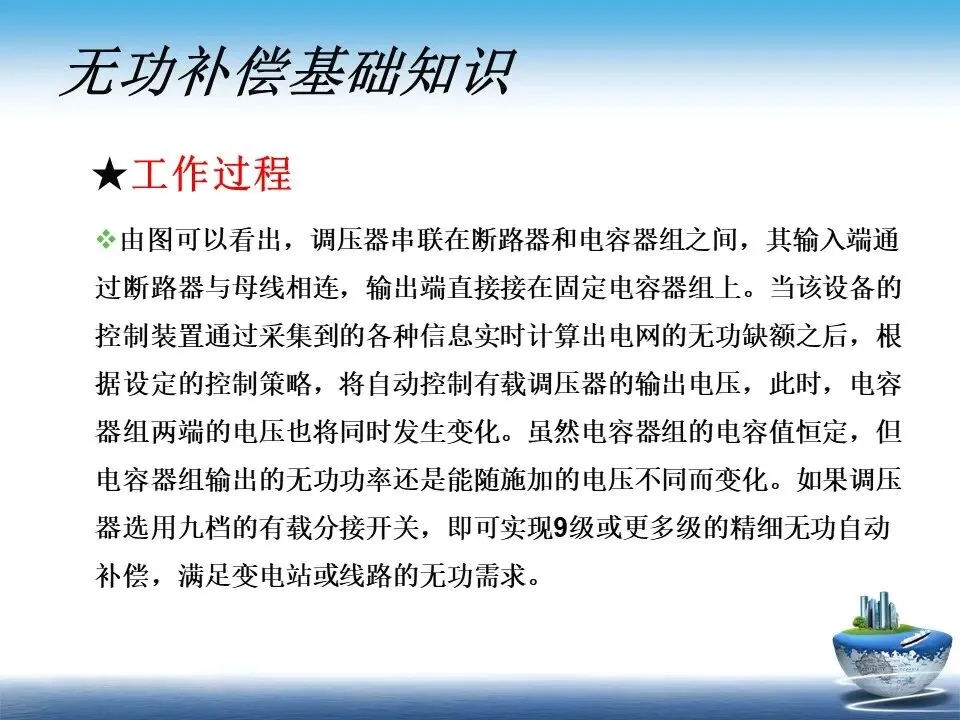

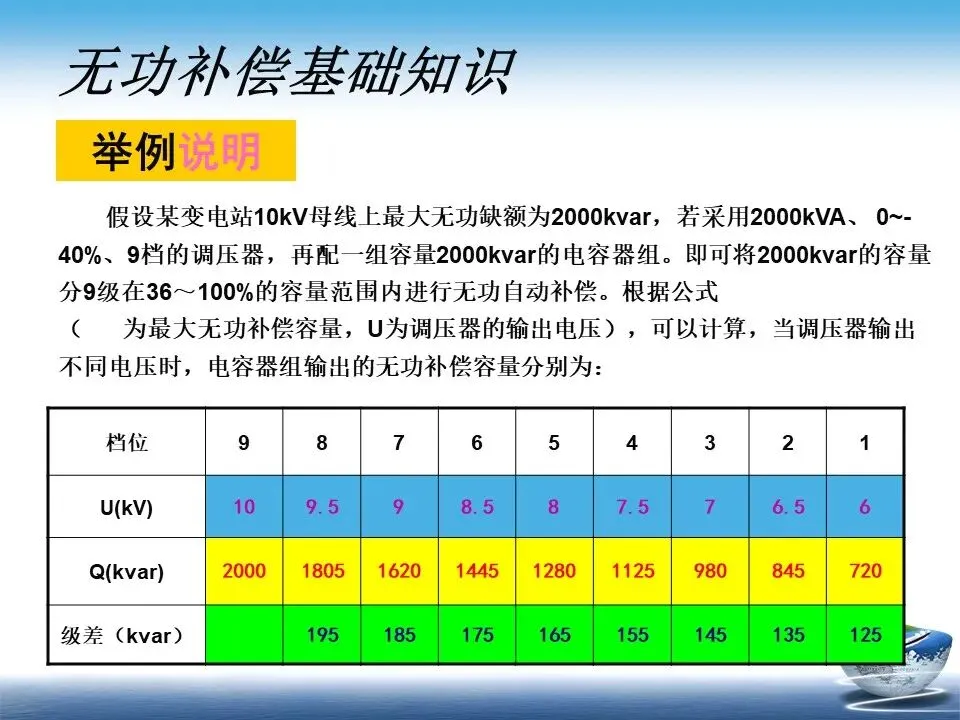

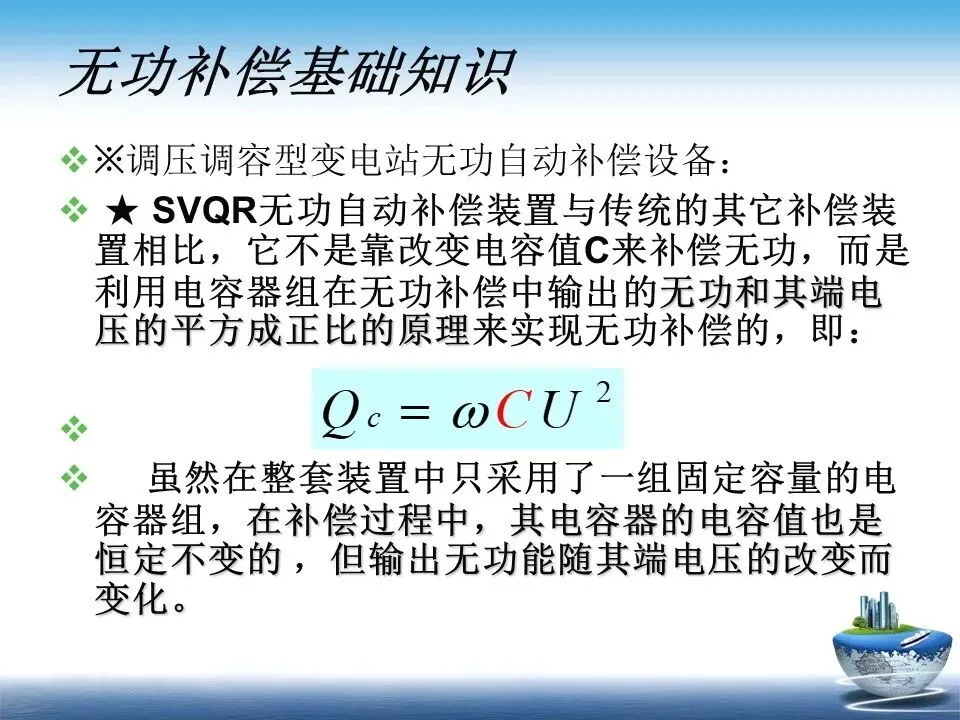

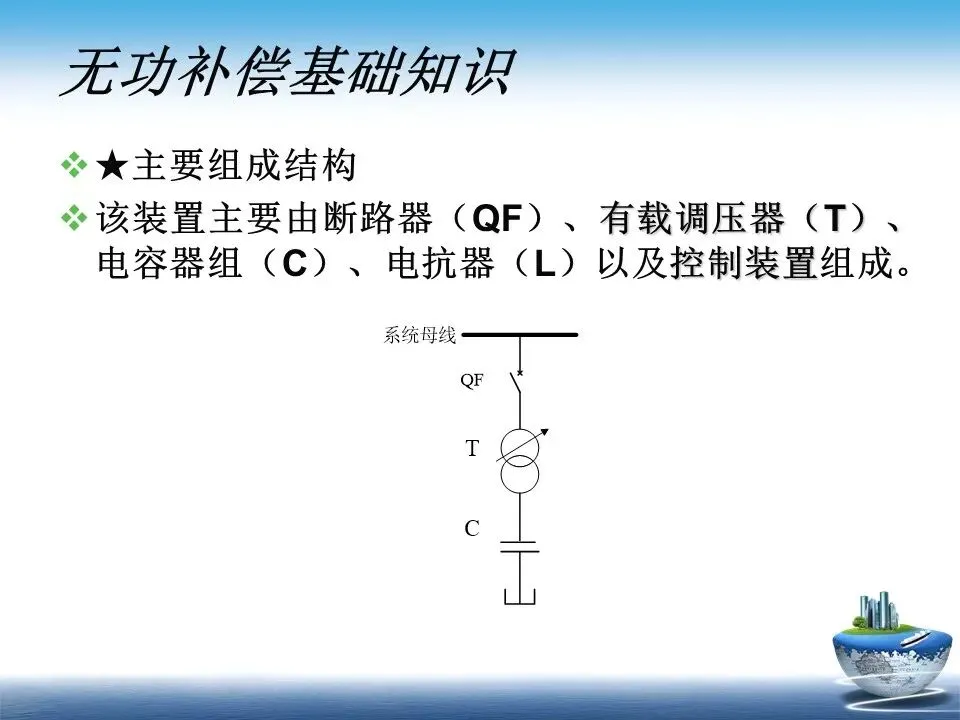

调压调容型变电站无功自动补偿设备

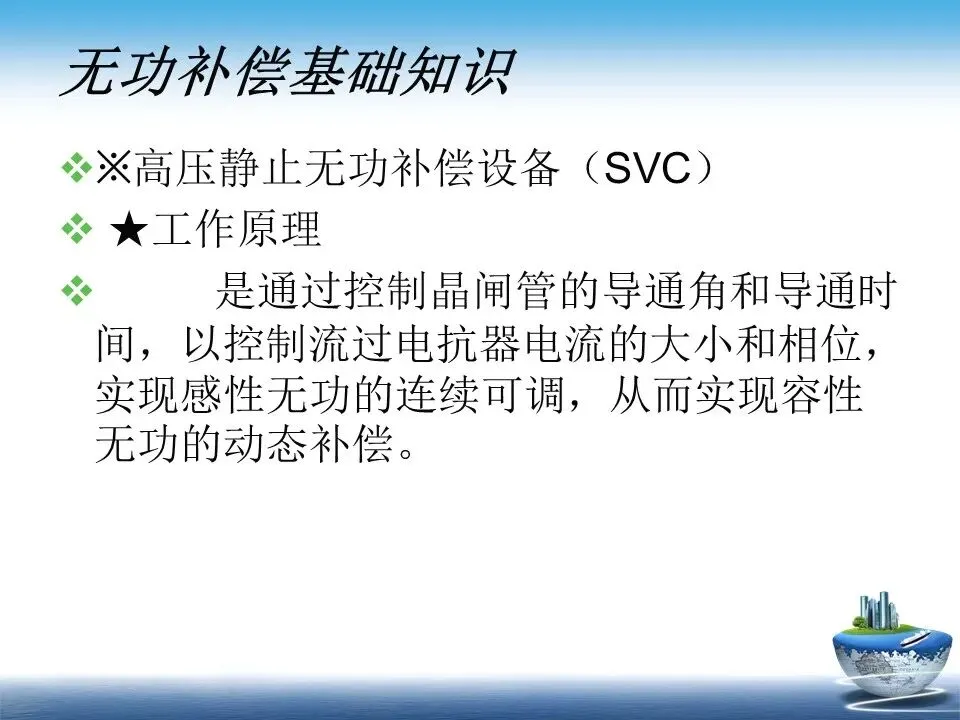

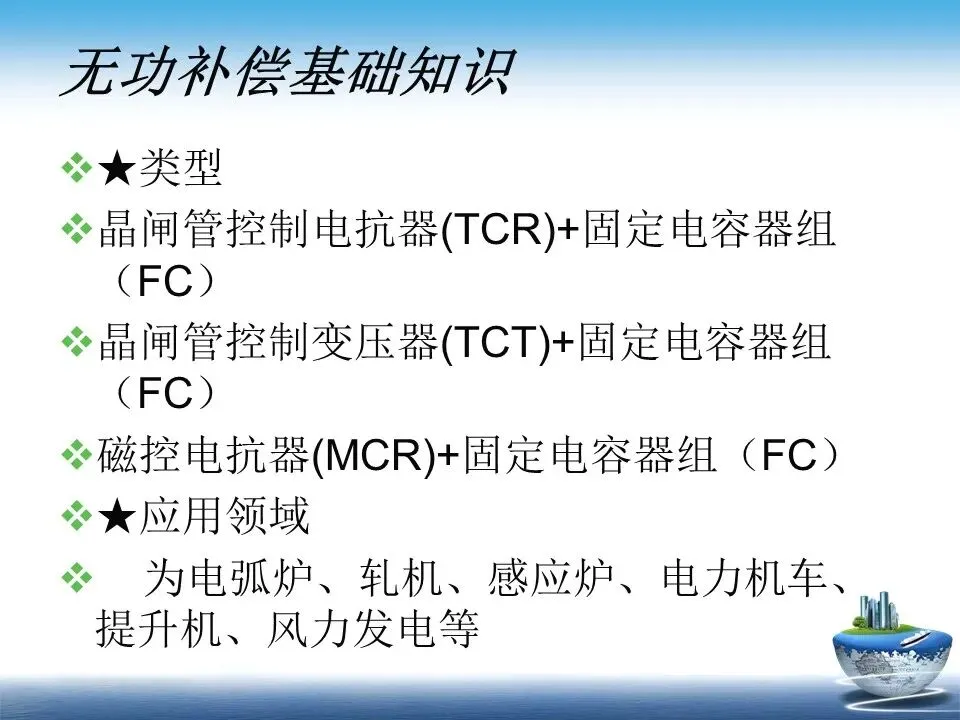

高压静止无功补偿设备（SVC）

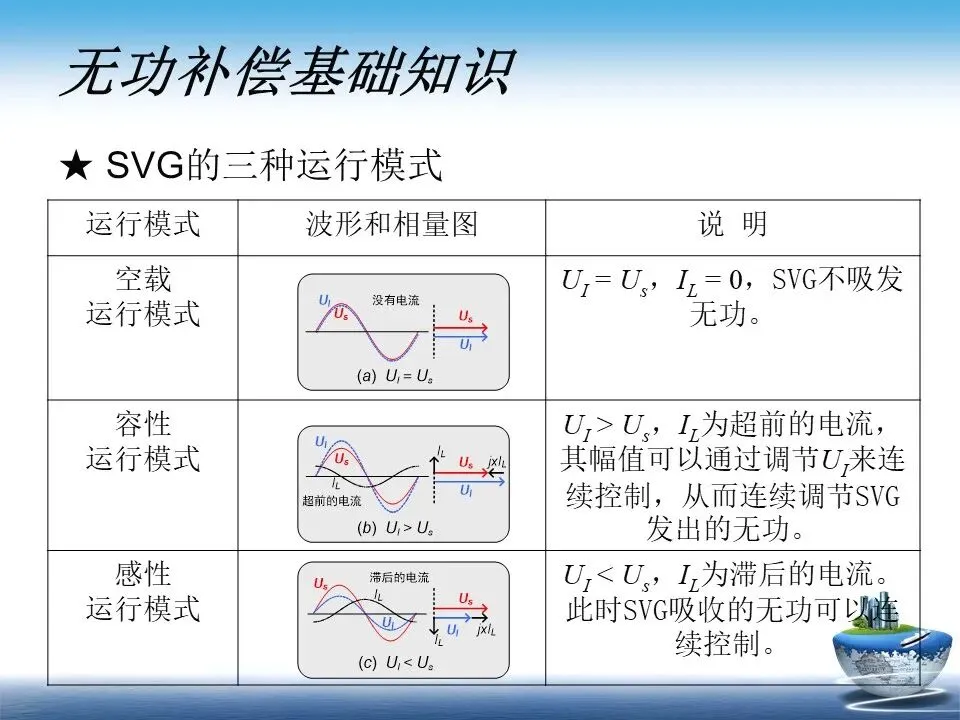

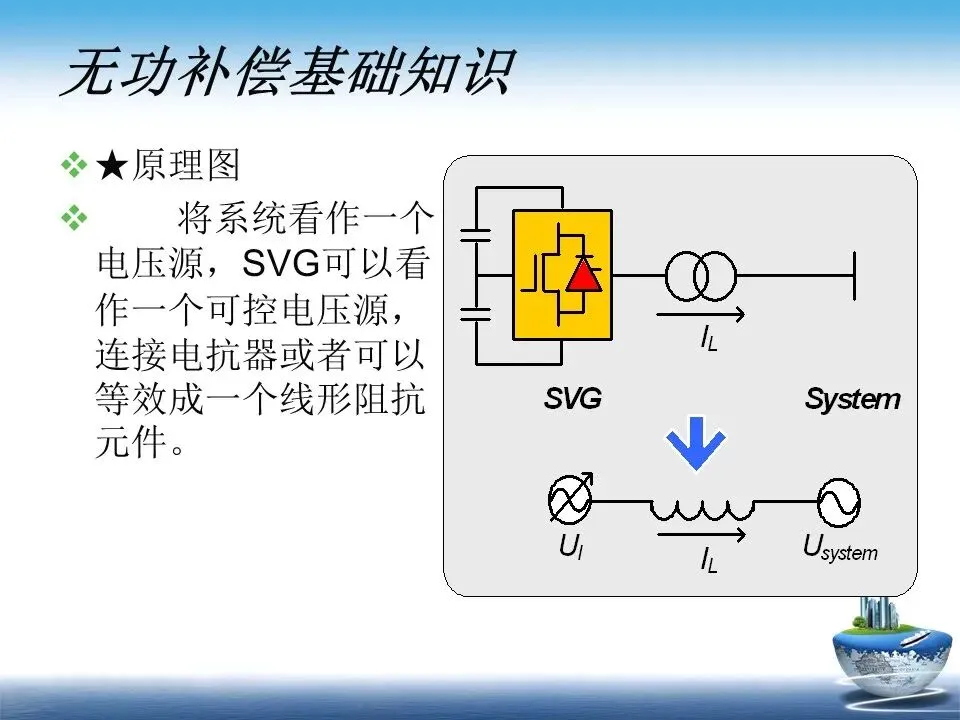

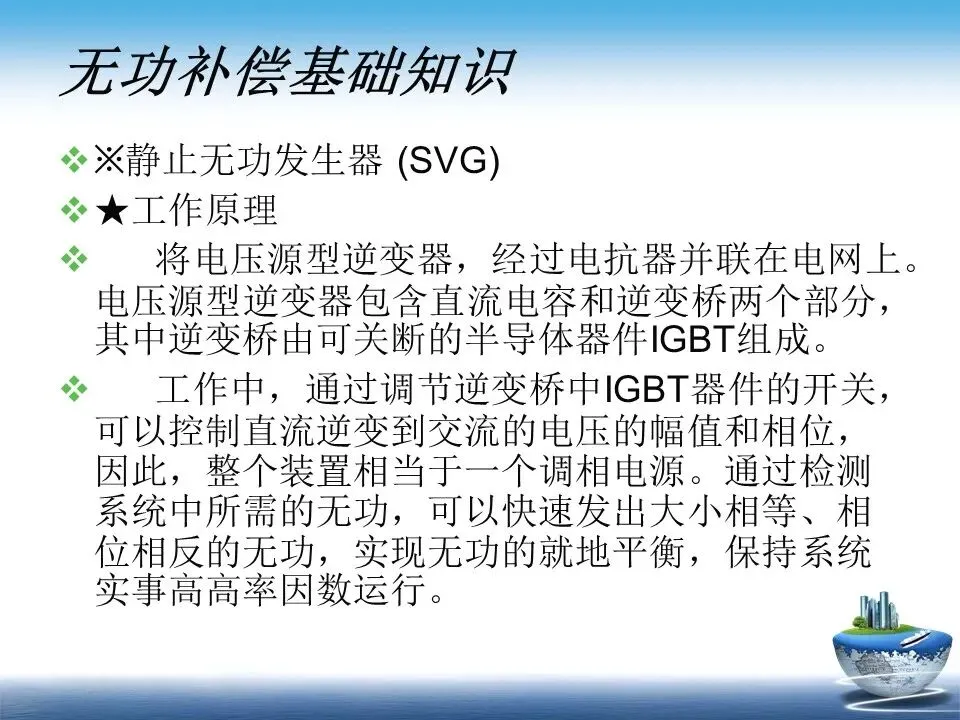

静止无功发生器 (SVG)

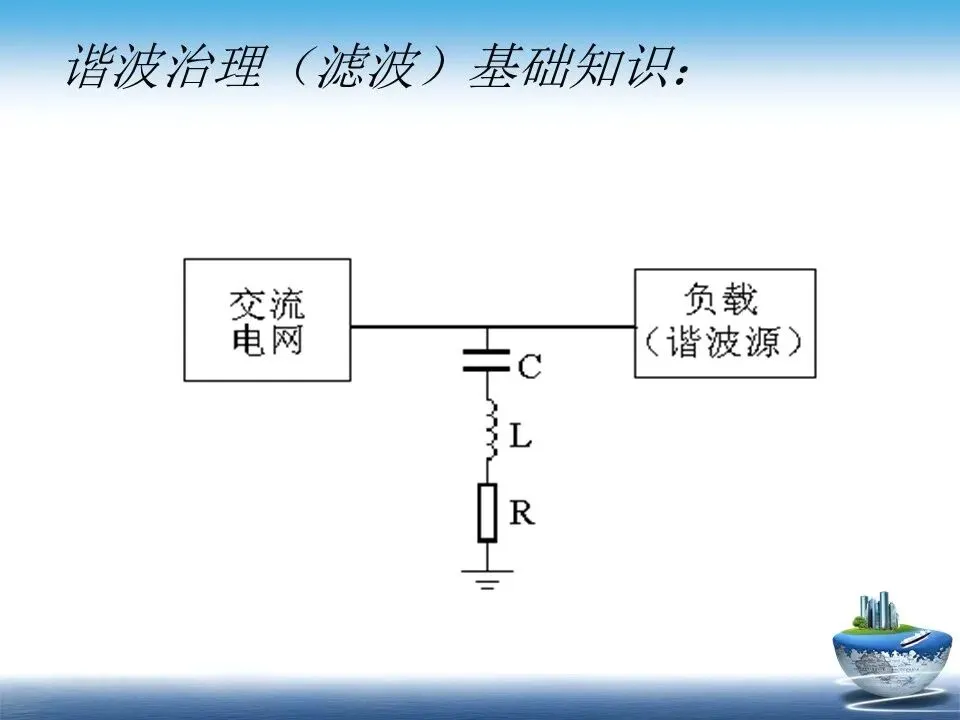

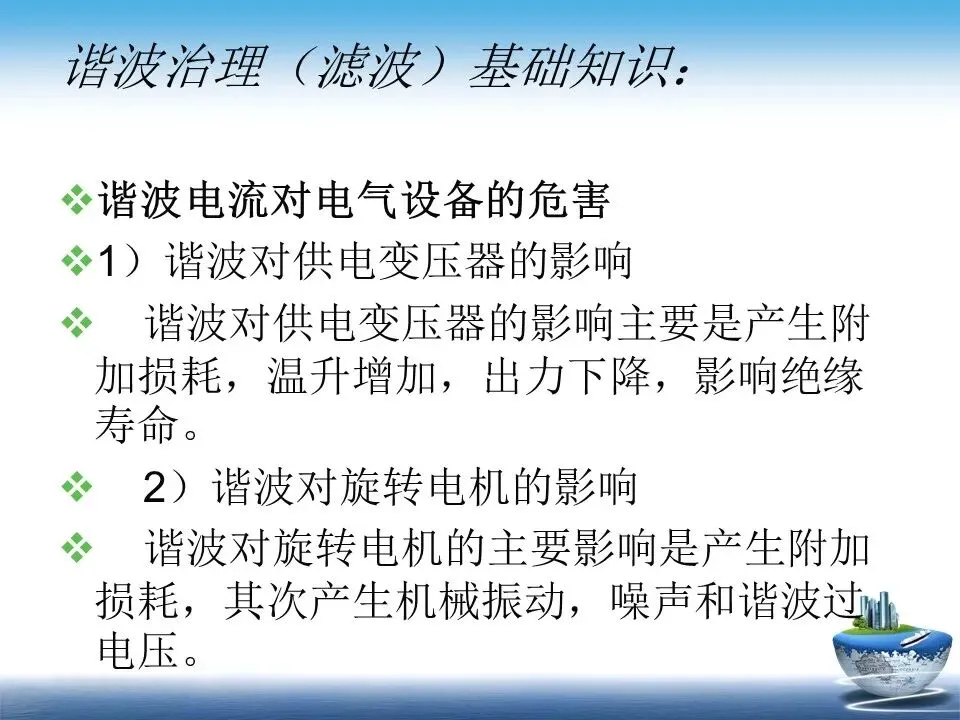

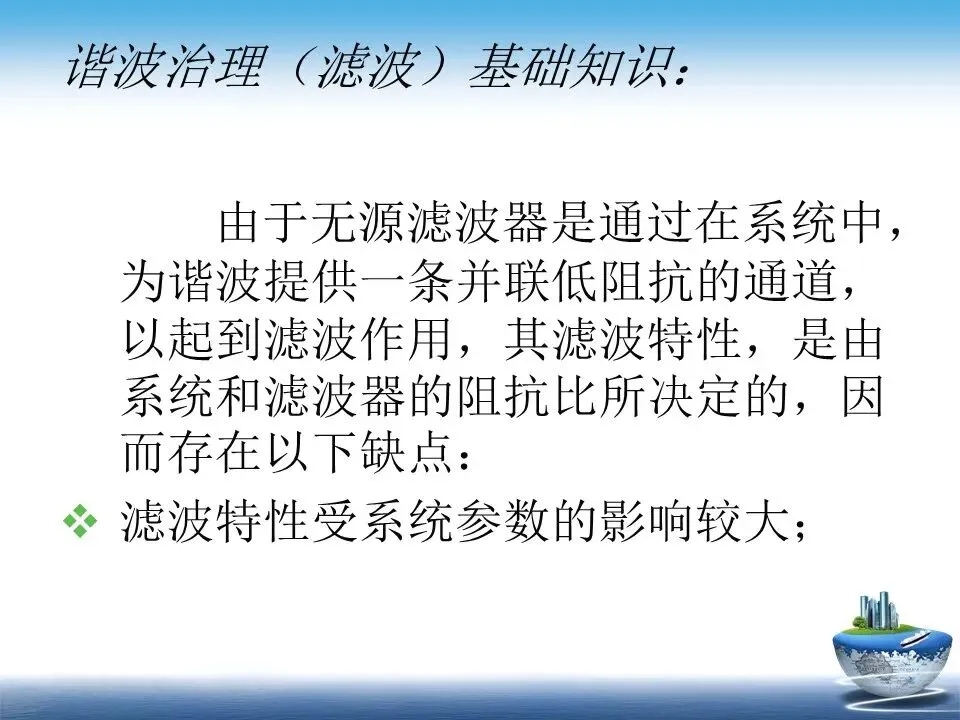

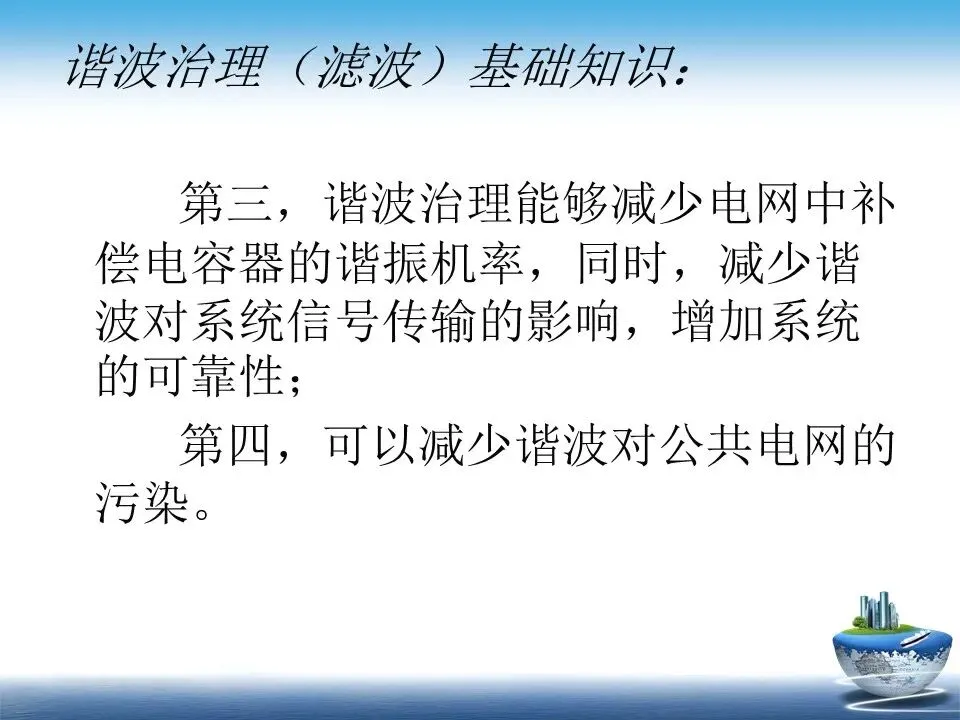

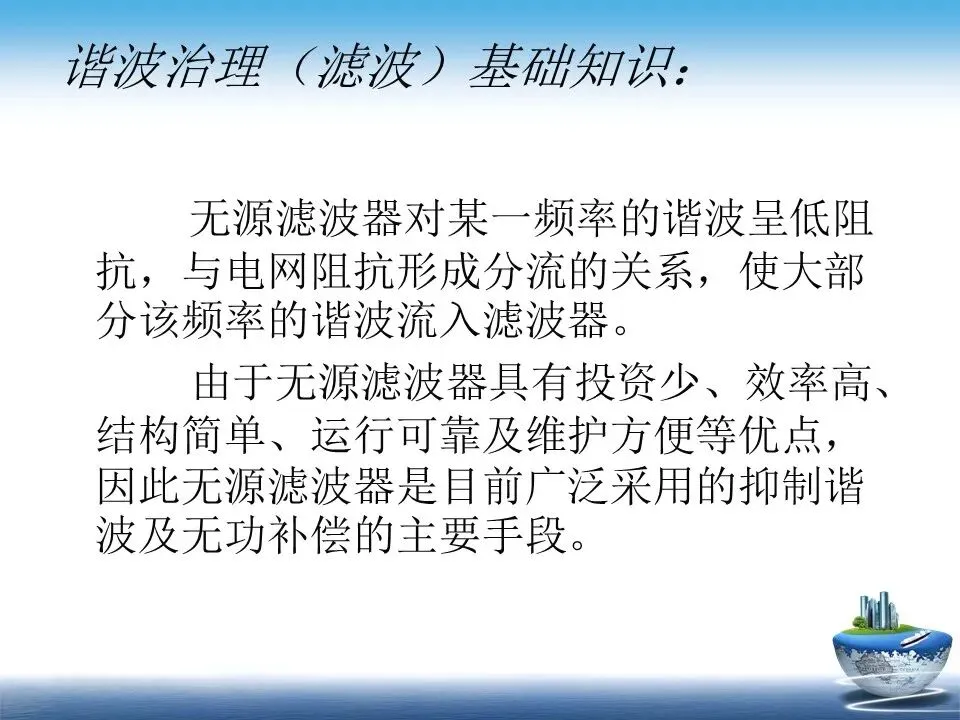

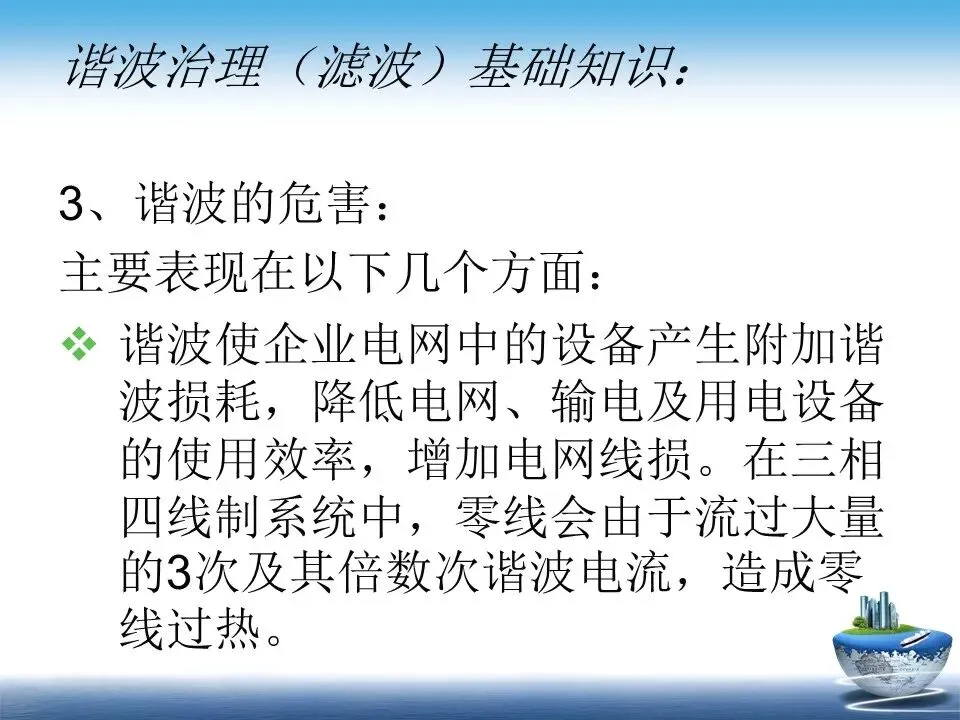

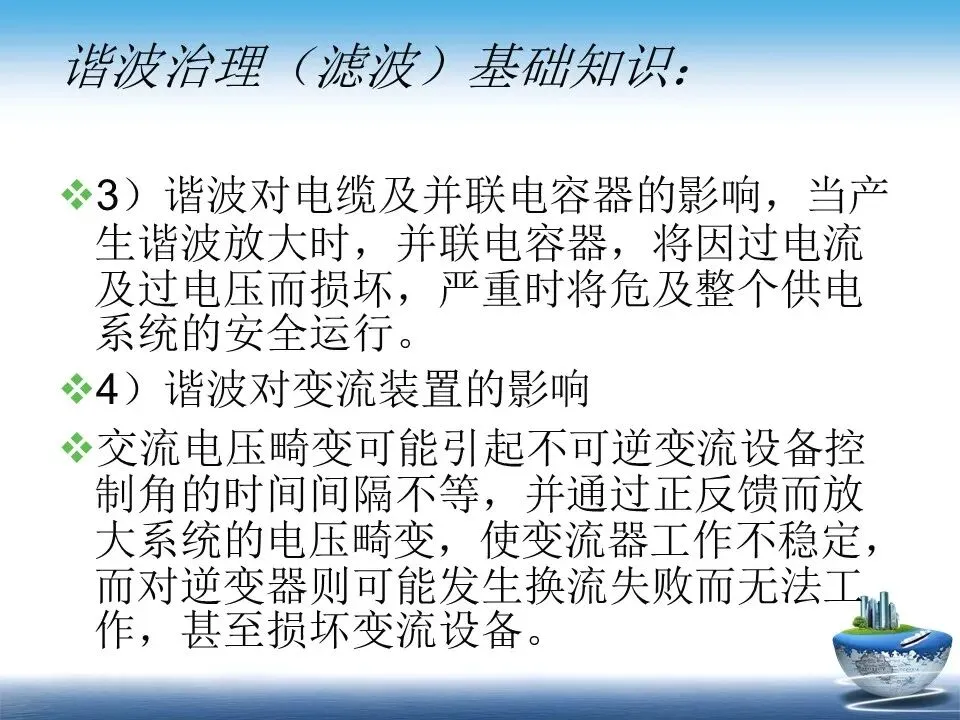

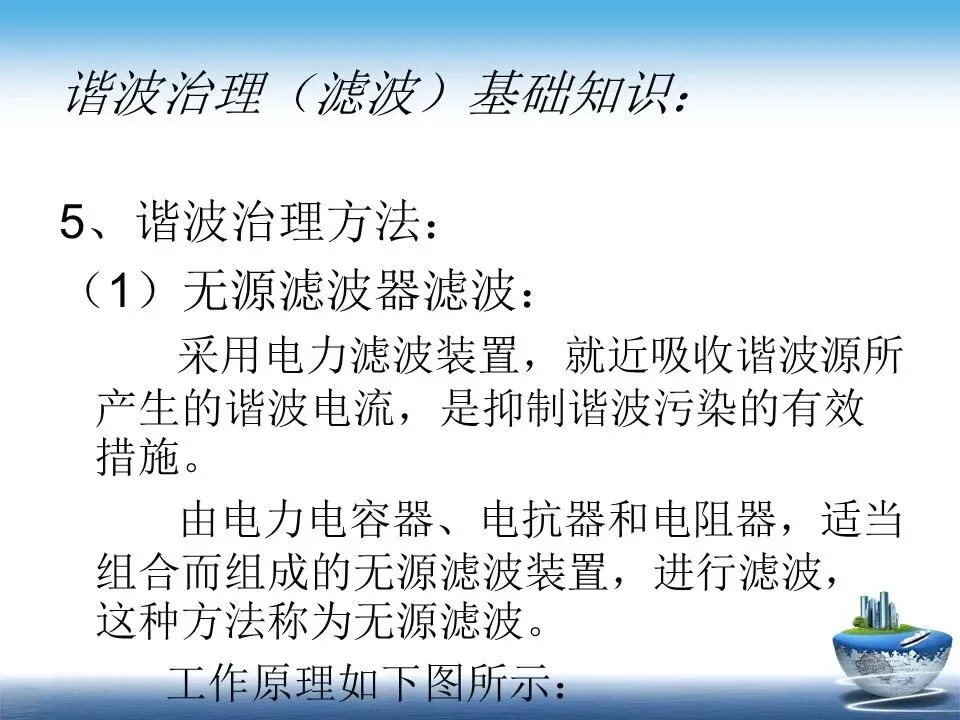

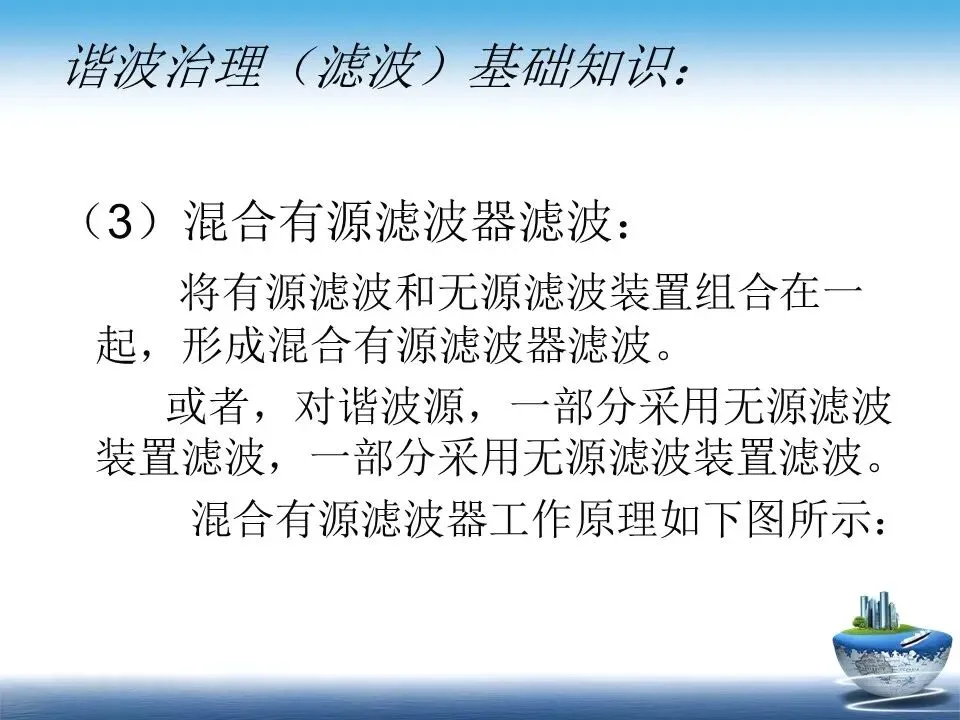

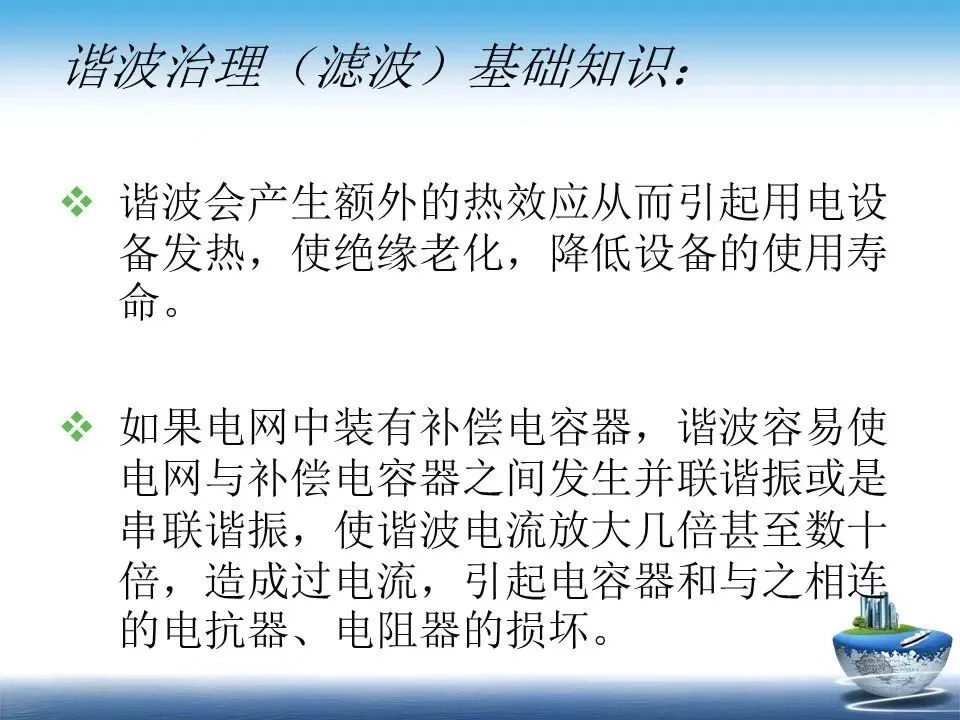

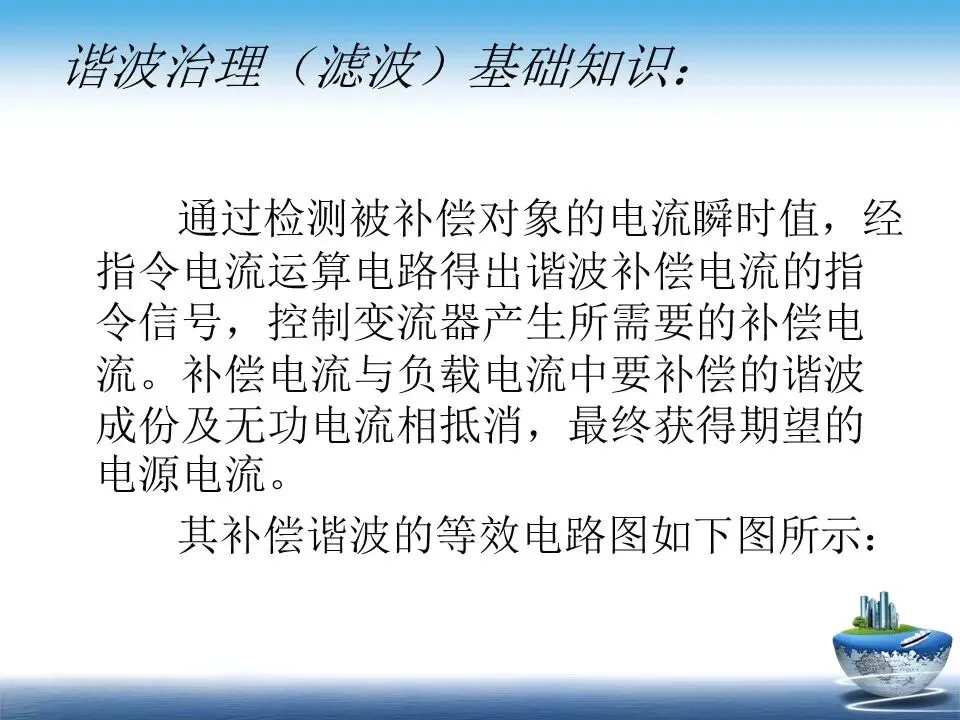

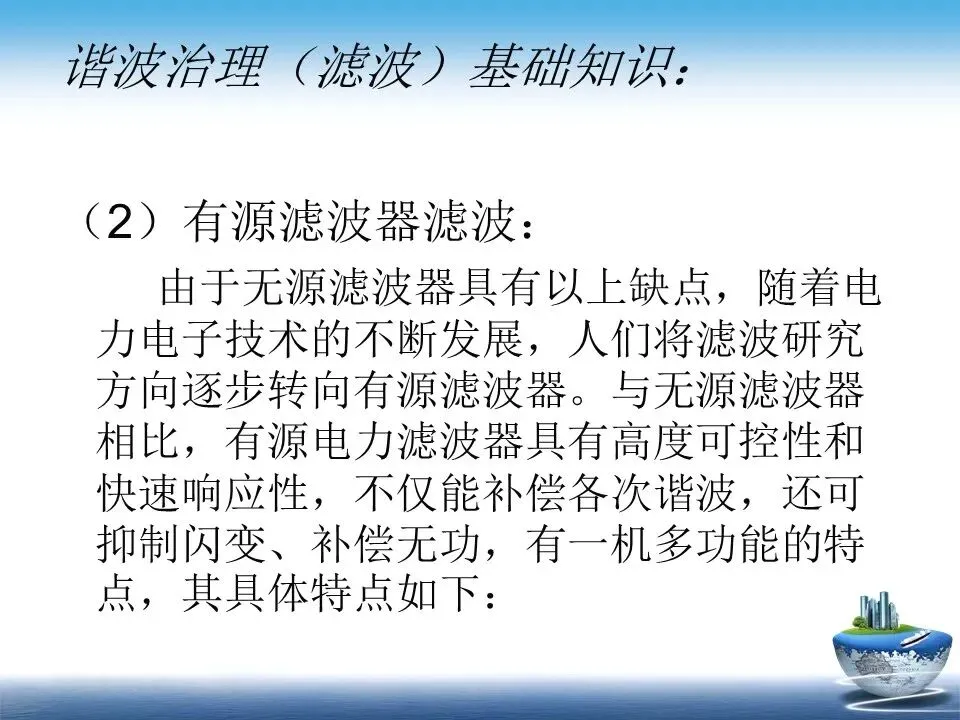

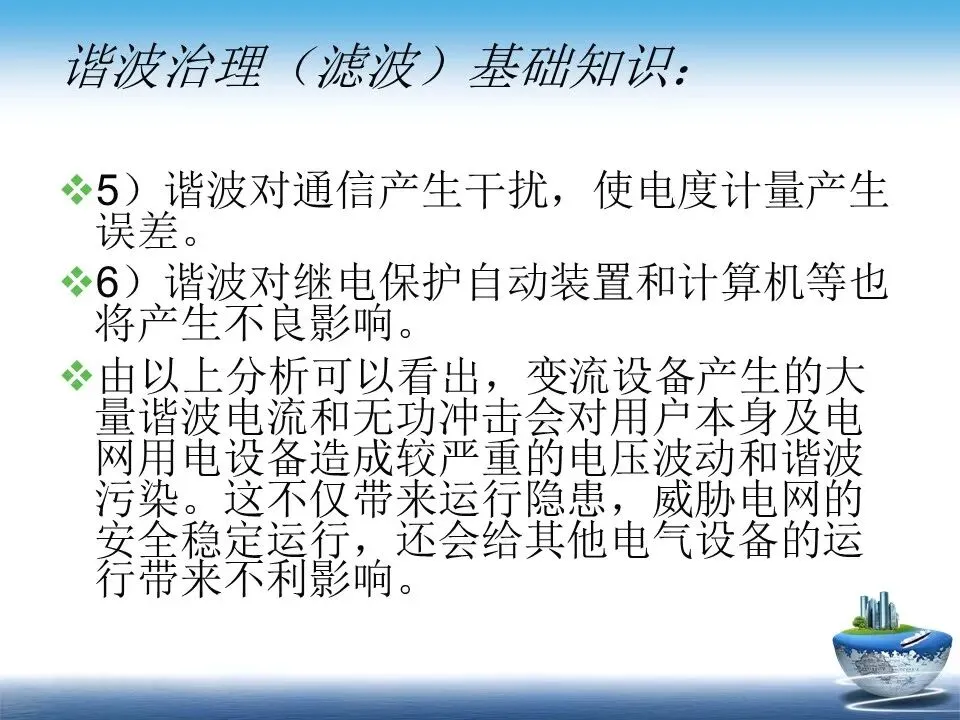

柱上高、低压无功自动补偿设备
