该方案涵盖从顶层战略到底层执行的全价值链数字化转型，通过化工行业整体规划与MES系统落地相结合，打通信息孤岛，实现生产透明化、质量可追溯、设备智能化，最终达成降本增效、协同优化的核心价值。
1000余份（PPT+WORD）数字工厂合集：智能工厂+工业互联网+供应链+智能制造+制造业数字化+MES+APS+PLM
一、MES系统概述
1. 信息化与MES定义
信息化：利用现代通信、网络、数据库技术，将各要素汇总至数据库，辅助决策，提高效率。

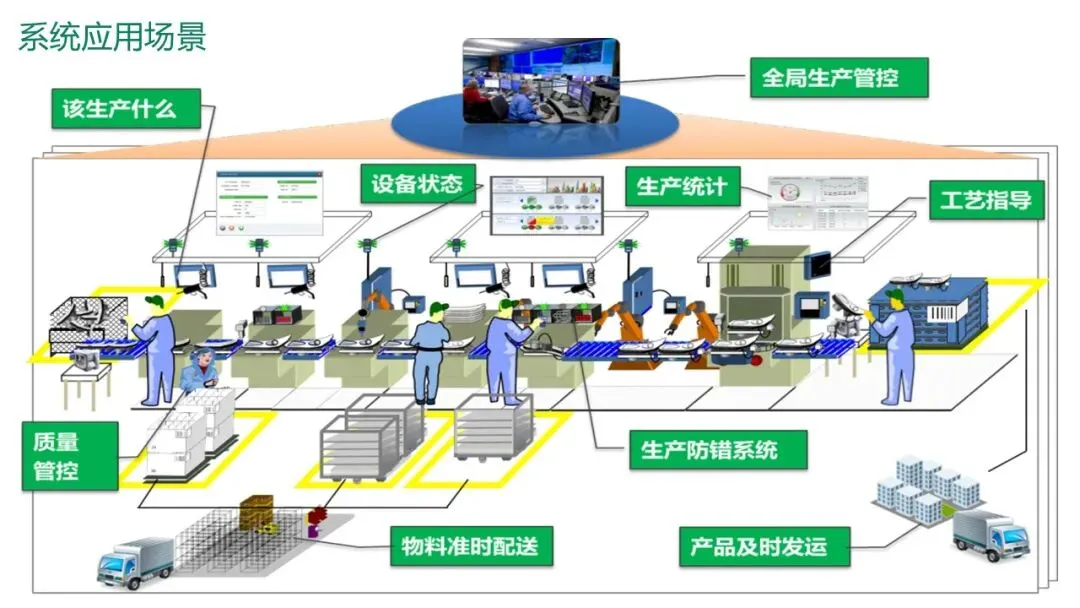

MES定义：位于上层计划管理系统（如ERP）与底层工业控制之间的面向车间层的管理信息系统。它负责承接ERP下达的生产计划，并将其转化为可执行的车间作业，同时对生产过程进行实时监控、数据采集和反馈。

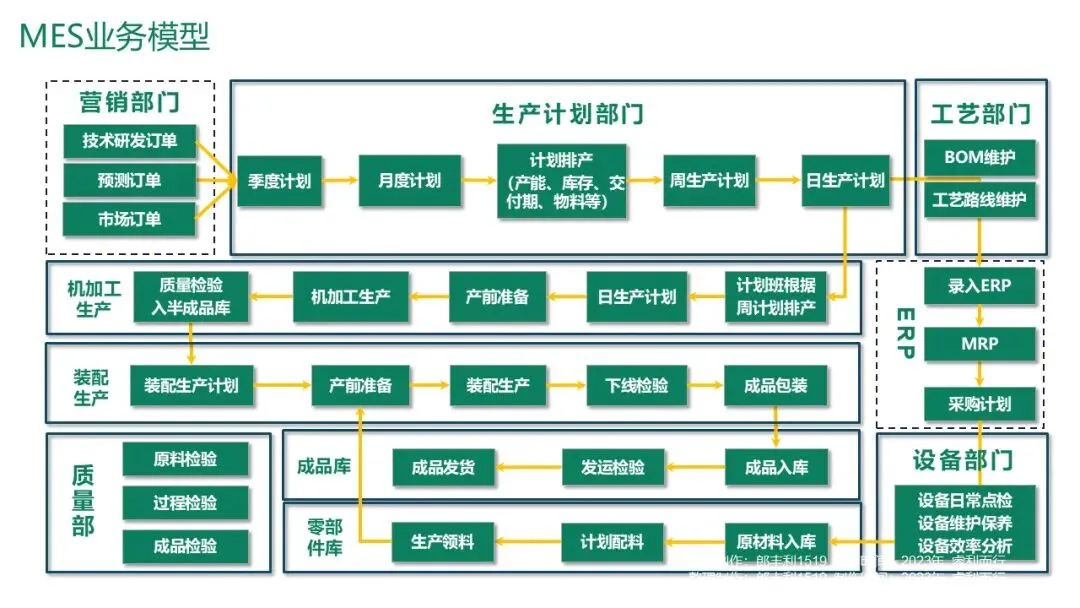

2. MES业务模型
MES在整体企业信息架构中处于核心位置，连接了ERP（企业资源计划）、技术研发、采购、质量、设备等部门。其业务模型涵盖了从计划排产、生产准备、生产执行、质量检验到成品入库和发货的全过程。主要输入包括：
计划来源：ERP季度/周计划、市场订单、预测订单、技术研发订单。
执行过程：产前准备、机加工生产、装配生产、质量检验、设备维护。
输出结果：成品入库、发货、工时统计、效率分析。
二、MES核心功能模块详解

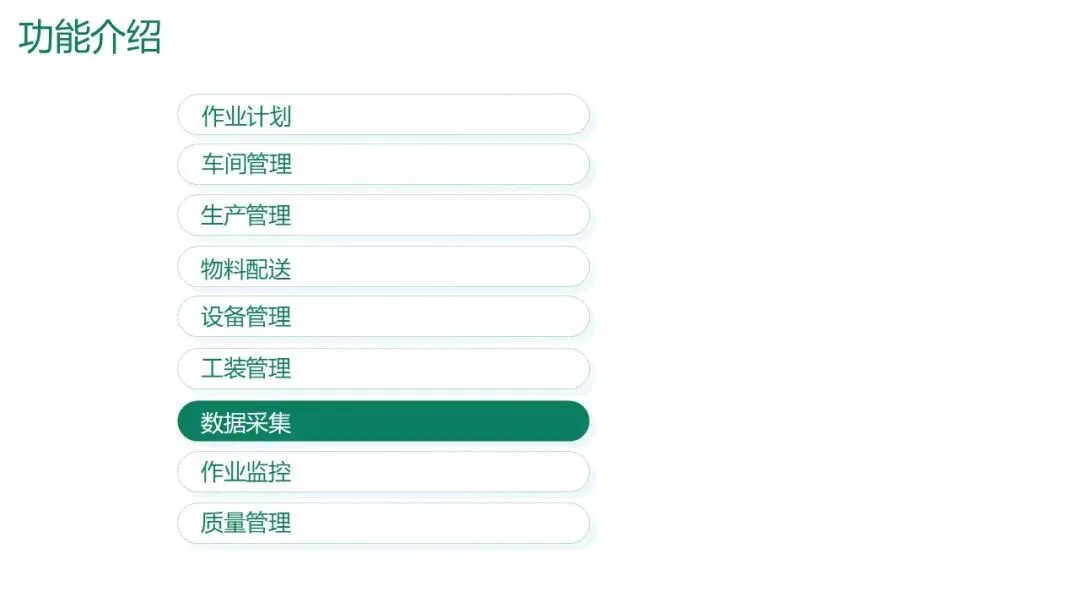

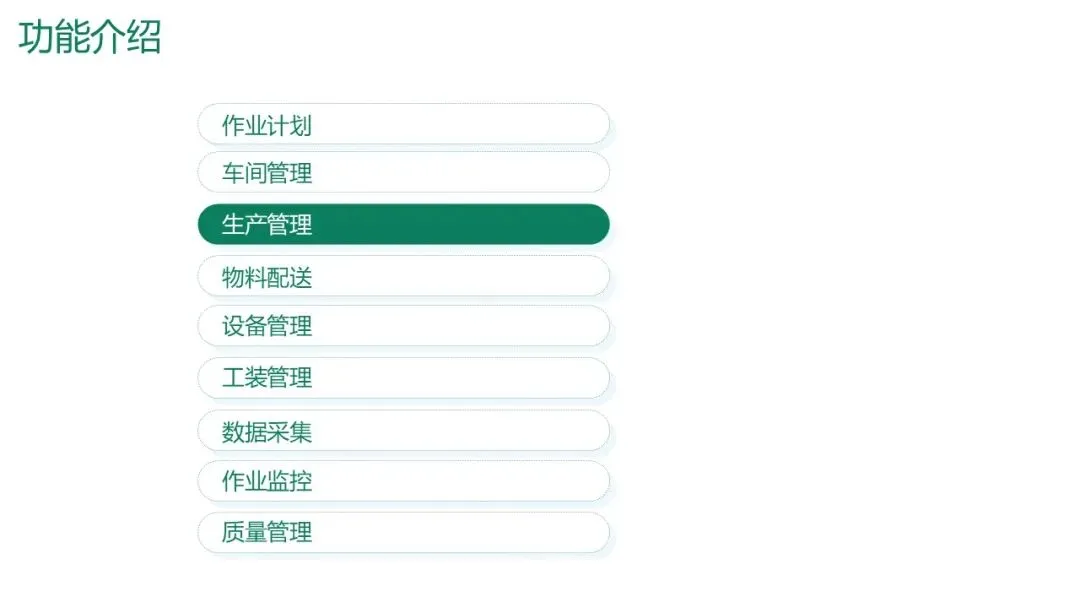

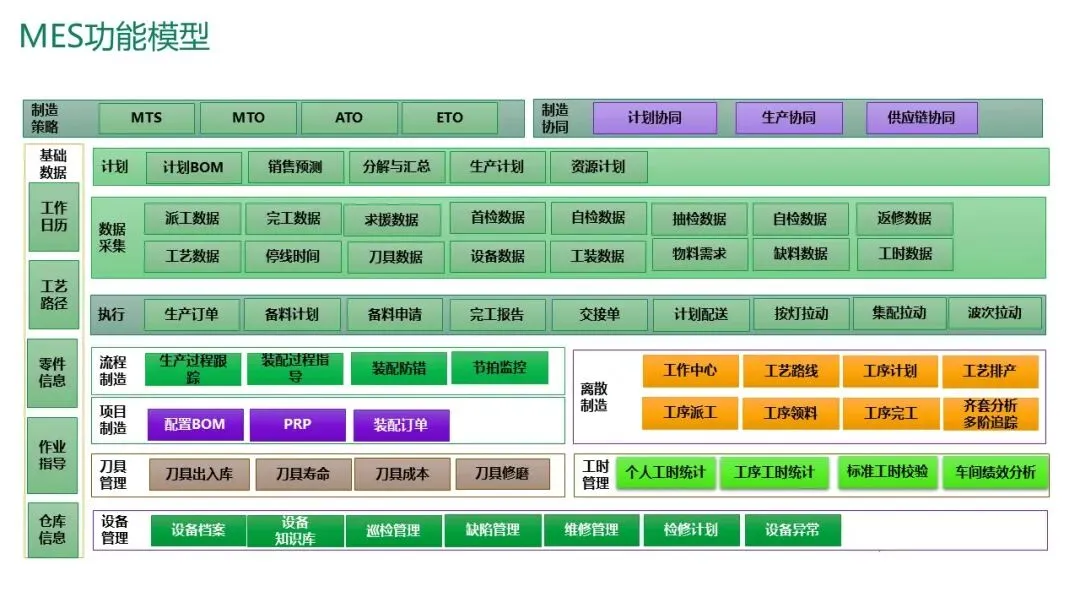

MES系统围绕车间管理的核心需求，设计了十大功能模块，以实现生产过程的透明化、精细化和可追溯。

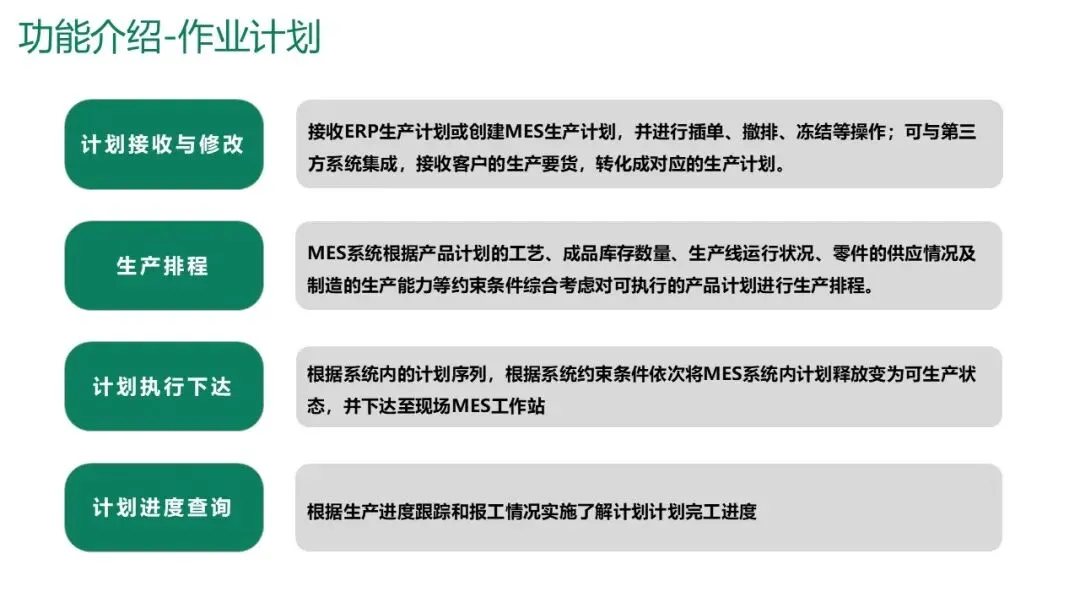

1. 作业计划

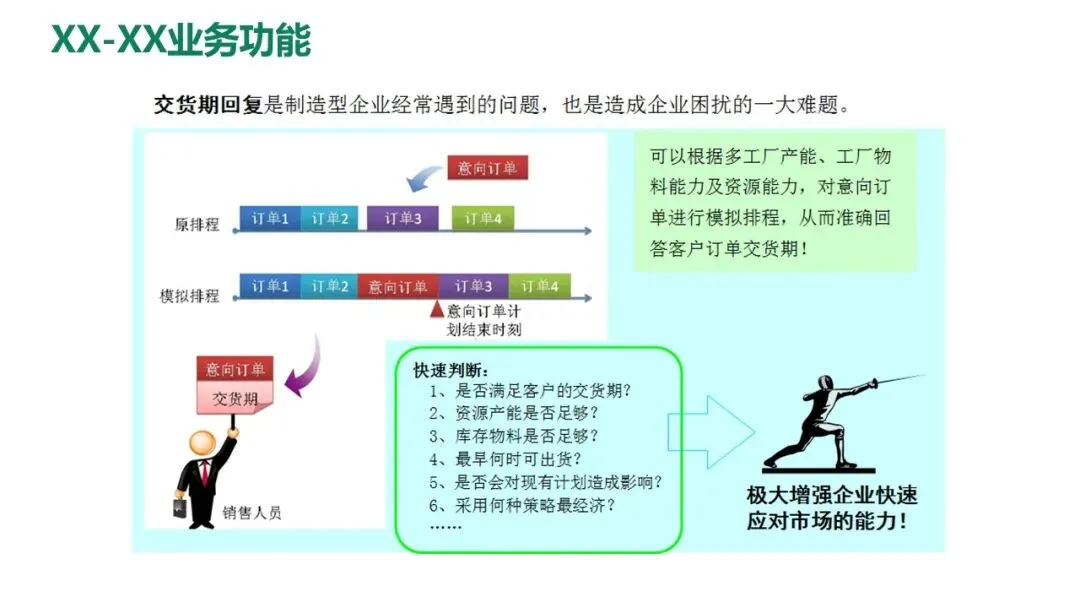

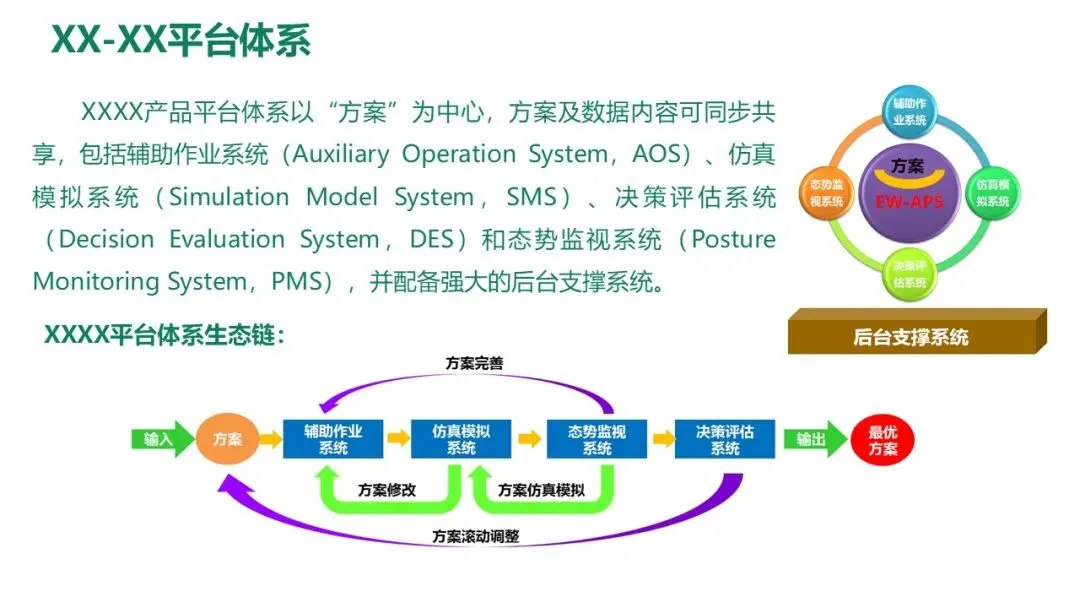

生产排程：综合考虑工艺路线、成品库存、生产线状态、物料供应和生产能力等约束条件，对生产计划进行优化排序。
计划接收与修改：从ERP接收生产计划，或在MES内创建计划，支持插单、撤排、冻结等操作。

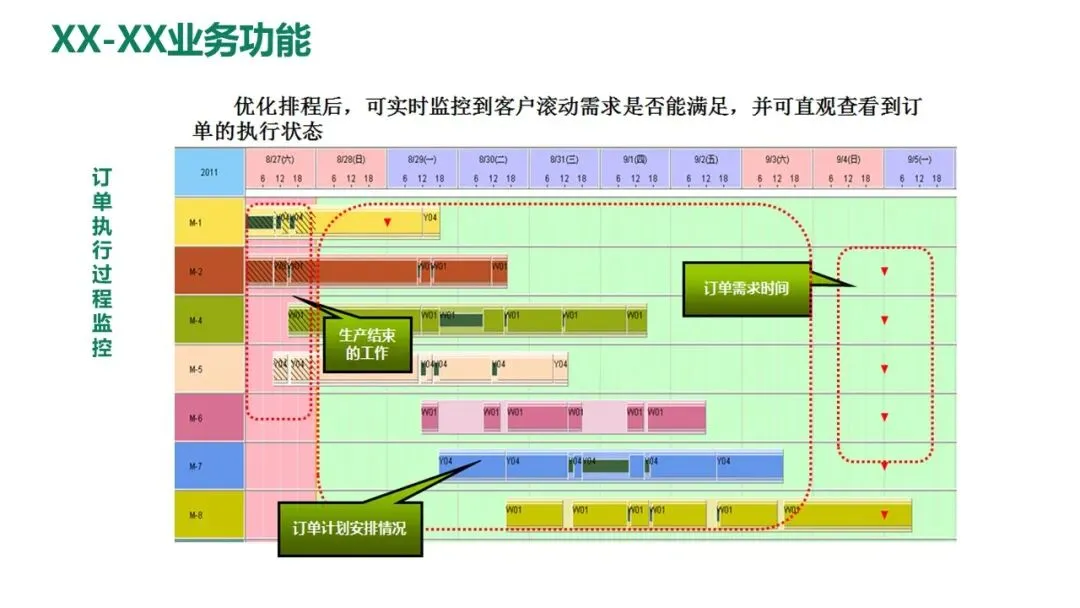

计划下达与进度查询：将排程后的计划释放为可执行状态，并实时跟踪计划完工进度。

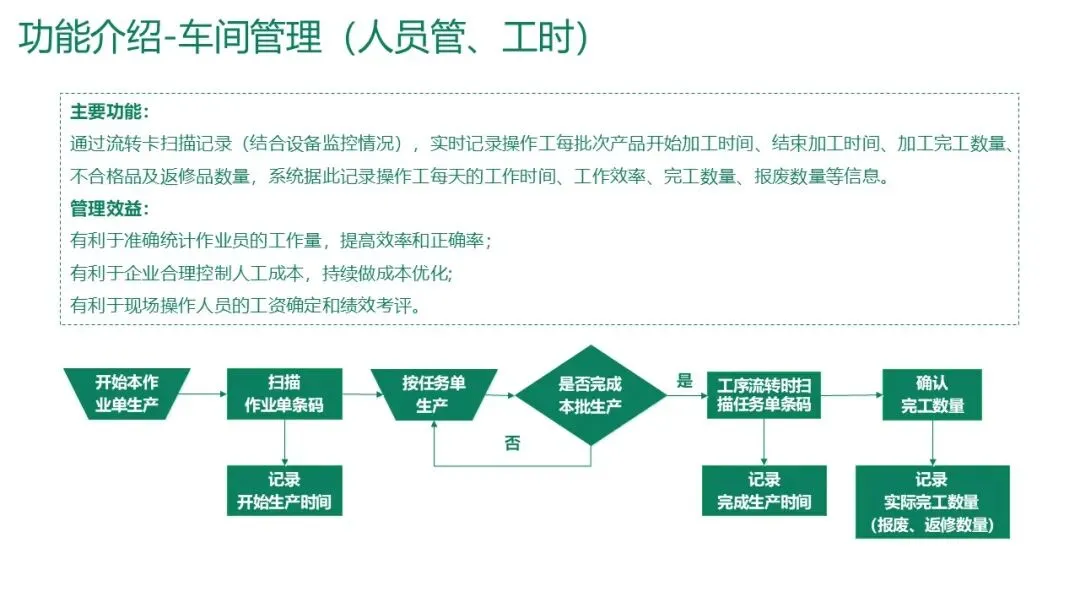

2. 车间管理（人员与工时）
人员管理：通过扫描流转卡或作业单条码，记录操作工每个批次的开始/结束时间、完工数量、不合格品及返修数量。
工时统计：自动统计个人和工序的工时，用于成本核算、绩效考评和工资确定。
3. 生产管理

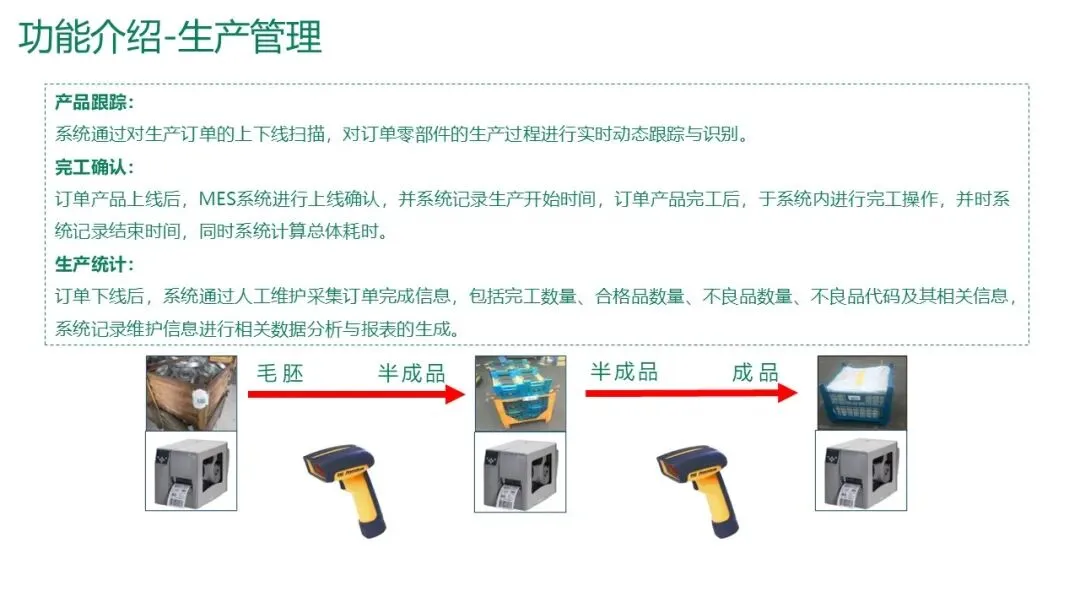

产品跟踪：利用条码/RFID技术，对生产订单从上线到下线全程跟踪，实时识别产品状态（毛坯、半成品、成品）。
完工确认：订单下线时进行完工操作，记录完工数量、合格/不良品数量，并计算生产耗时。

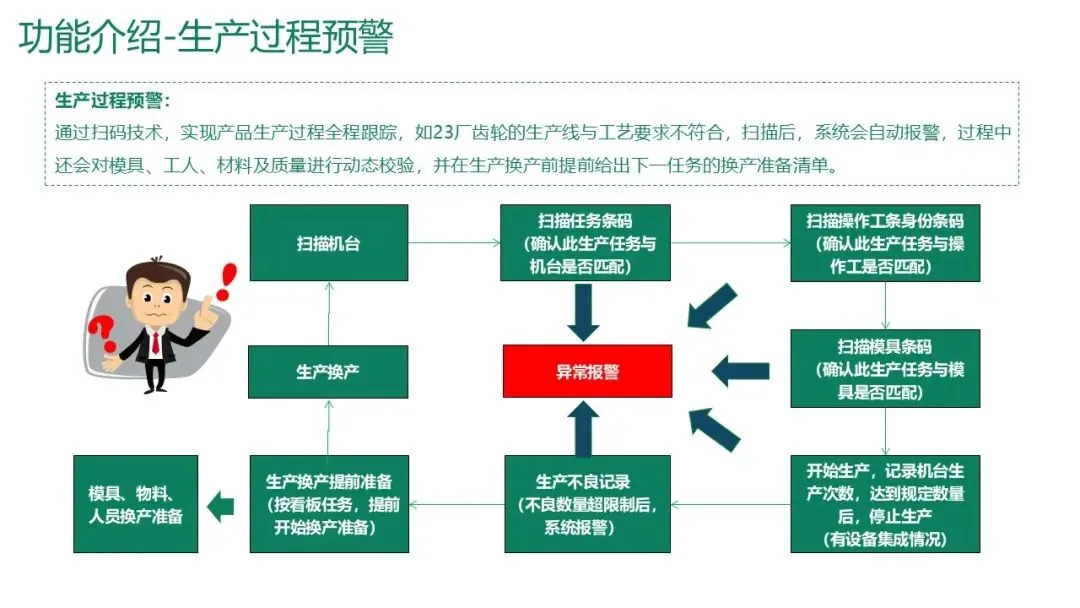

生产过程预警：在扫描过程中自动校验机台、操作工、模具是否匹配，发现不符或不良品超限时报警。同时，在换产前自动提示下一任务的准备清单。
4. 物料配送

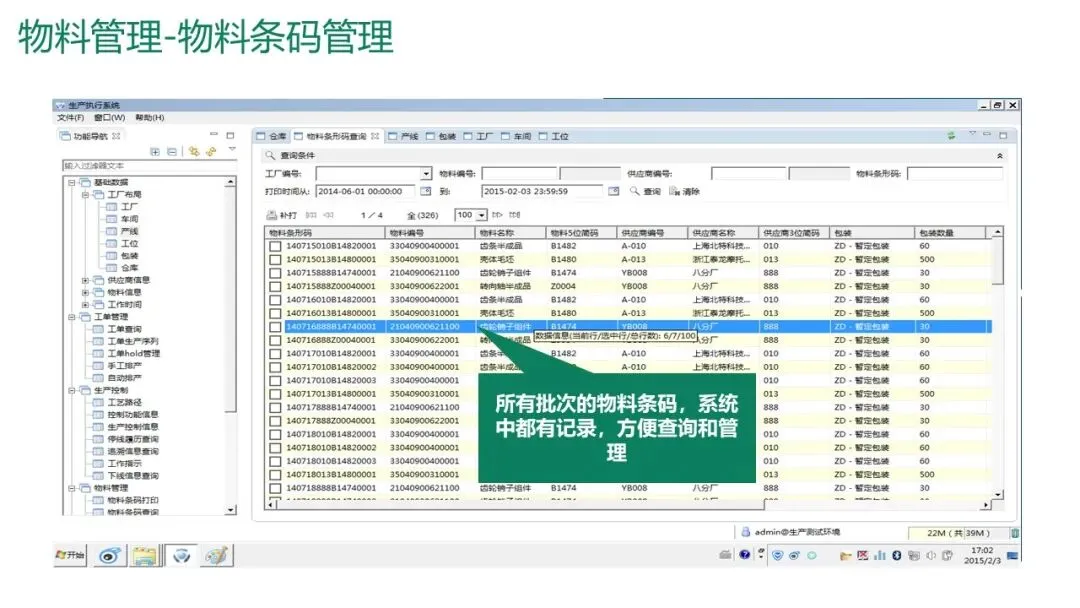

物料条码管理：为物料和包装箱生成并打印条码，记录供应商、批次、生产日期等信息，支持批次管理。
物料配送看板：根据生产计划和过点采集数据，实时计算线边库存，动态显示各工序的物料配送需求，触发拉动式配送。

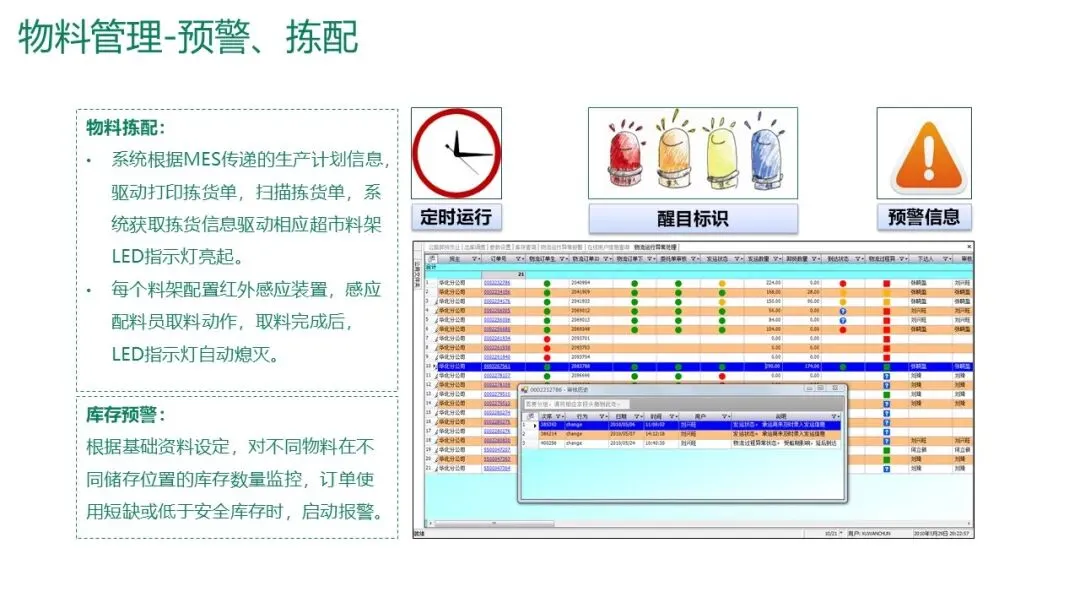

物料拣配：系统驱动打印拣货单，扫描后通过料架LED指示灯引导拣选，红外感应确认取料，实现精准配料。
库存预警：监控库存数量，低于安全库存时自动报警。
5. 设备管理

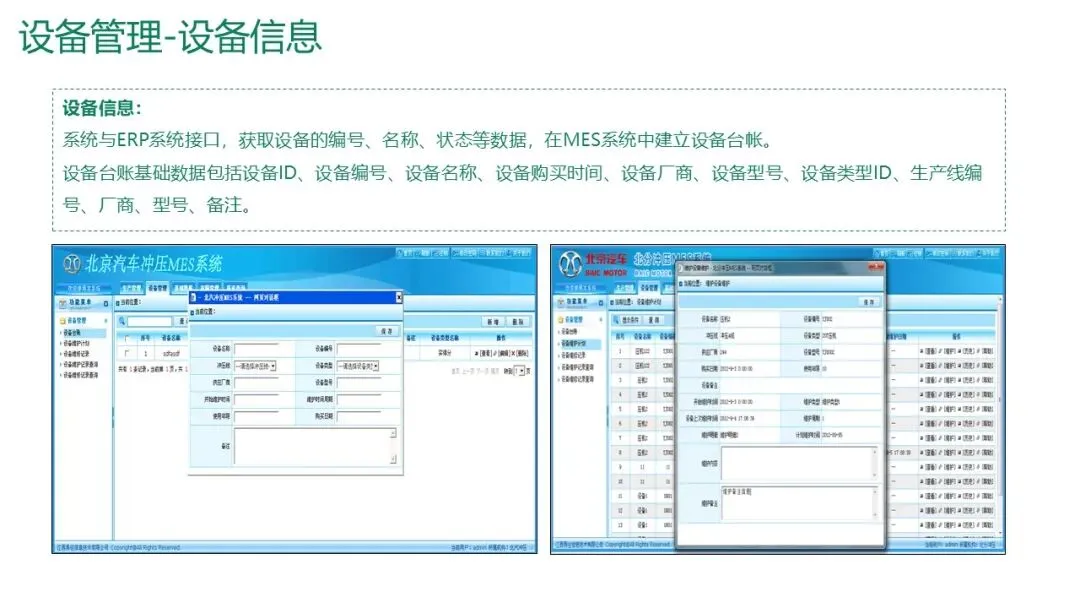

设备台账：与ERP接口同步建立设备档案，记录设备ID、型号、购买时间等信息。

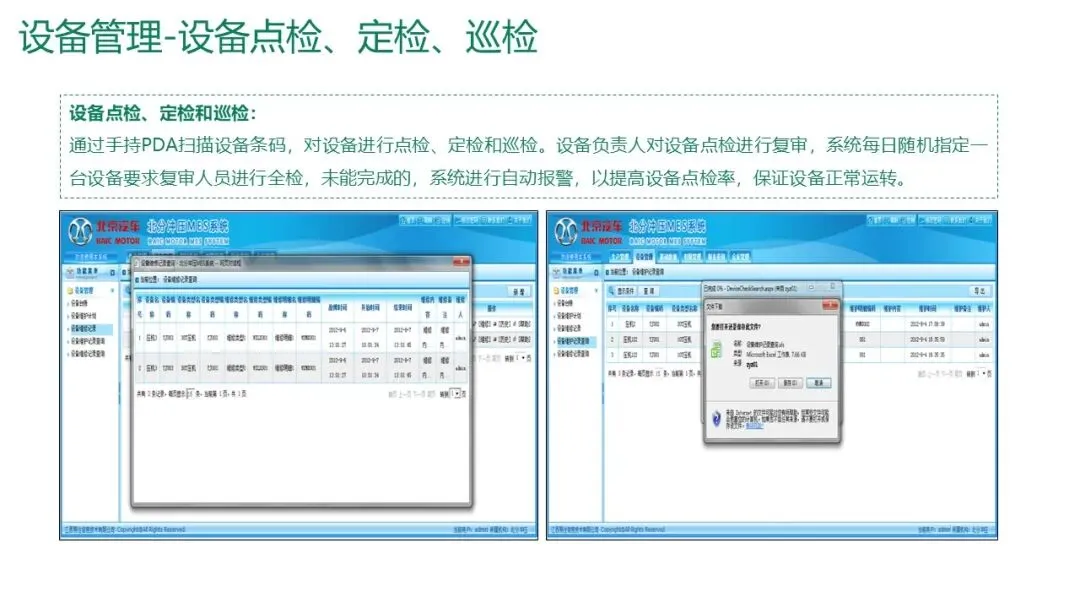

设备点检/巡检：通过PDA扫描设备条码进行点检、定检和巡检，系统自动提醒并记录，异常时报警。
设备监控：在车间布局图上实时显示设备运行状态（运行、停机、故障），出现异常时高亮显示。
6. 工装管理

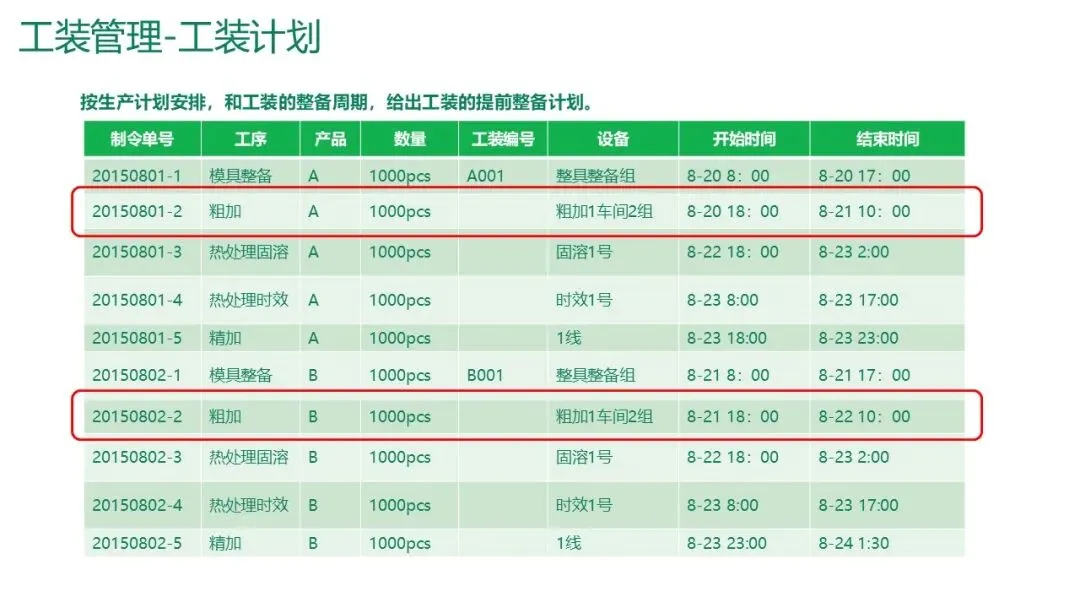

工装计划：根据生产计划和工装整备周期，提前生成工装准备计划。
工装寿命监控：记录工装实际生产数量，监控其使用时间和次数，接近保养寿命时自动提示保养计划。
工装统计：统计工装使用情况，为维护和更换提供数据支持。

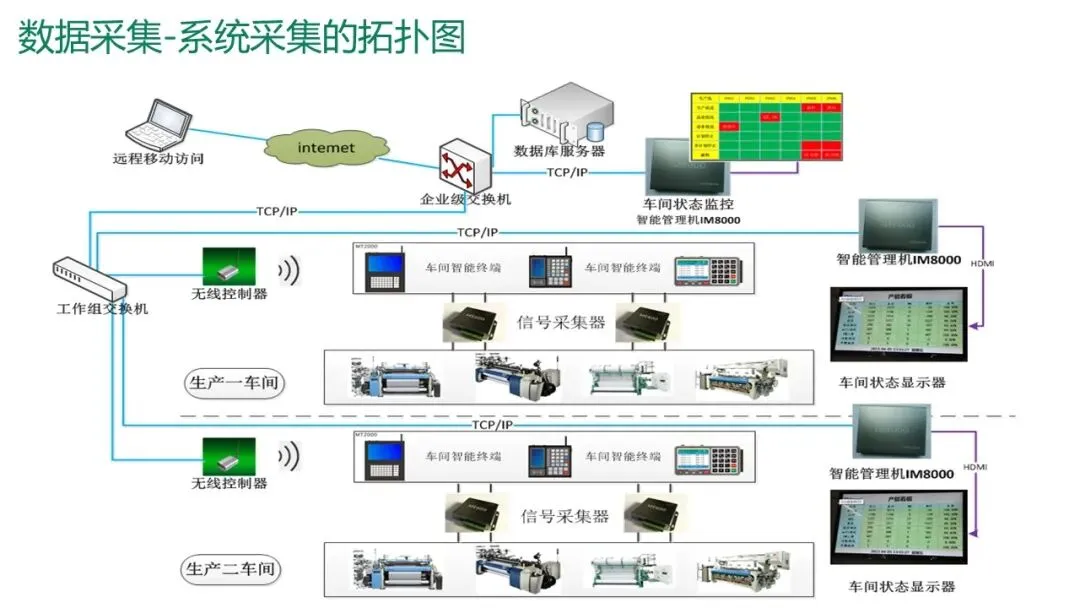

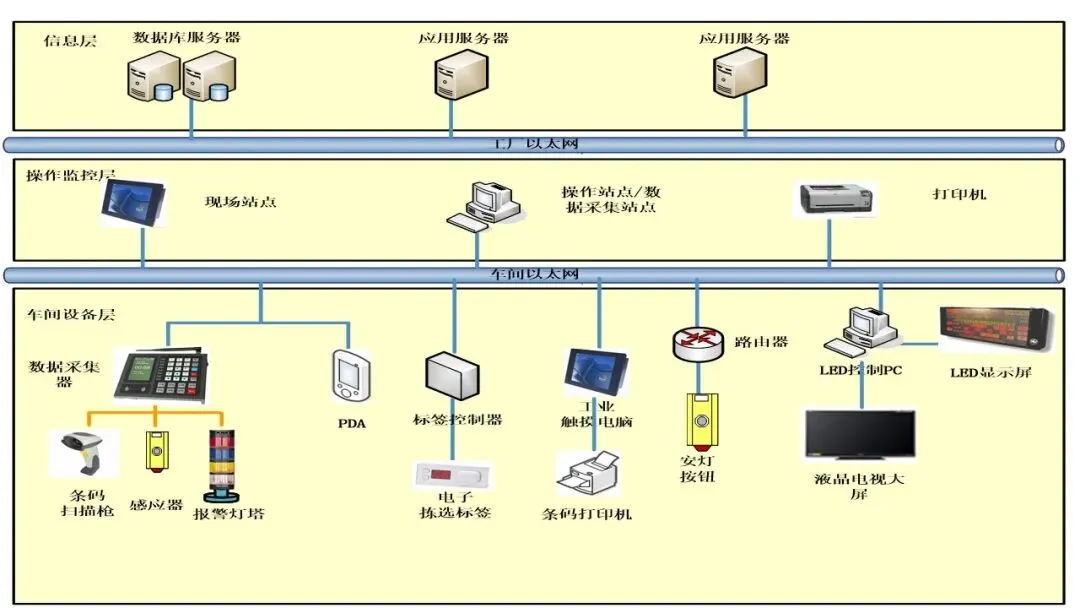

7. 数据采集

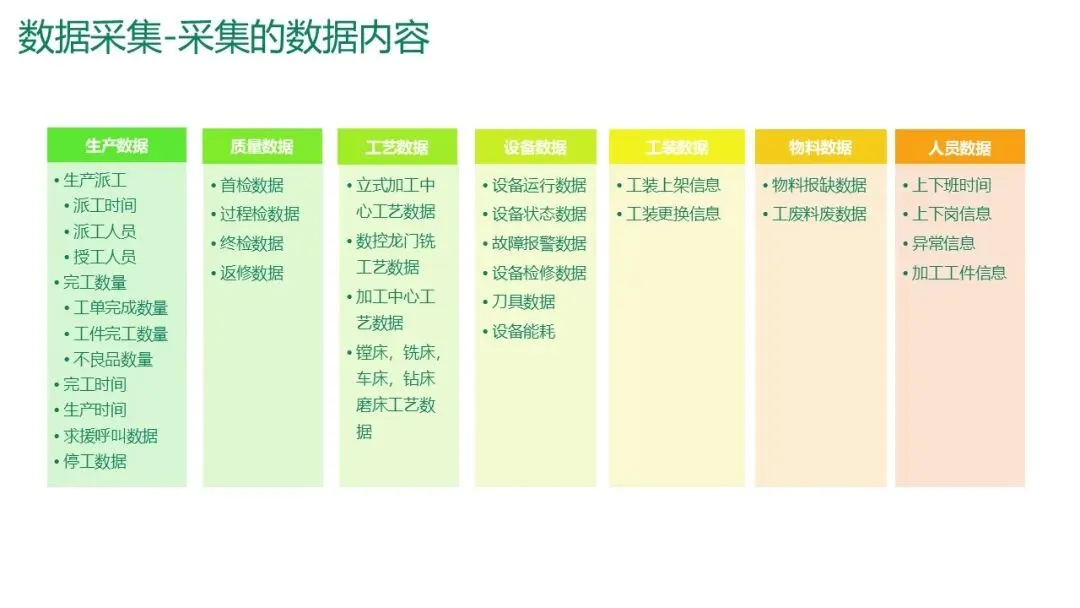

采集内容：包括生产数据（派工、完工、不良）、质量数据（首检、过程检、终检）、工艺数据（设备参数）、设备数据（运行状态、故障）、物料数据、人员数据等。
采集方式：通过条码扫描、PDA、设备接口（如数控系统）自动采集，形成完整的生产数据库。
8. 作业监控
过点记录：通过扫描或设备连线，实时采集每个工单的过站记录，得出上下线时间和设备启停记录。
在制品管理：工序间交接时，班组长用PDA扫描转序单，确认产品型号和合格品数量，系统自动调整工序在制品库存。

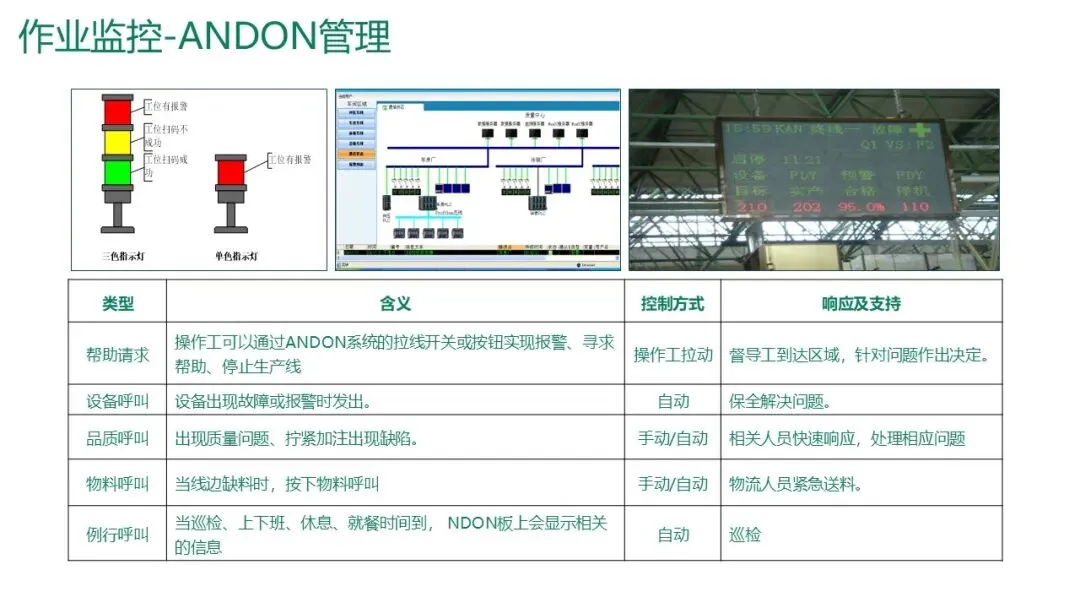

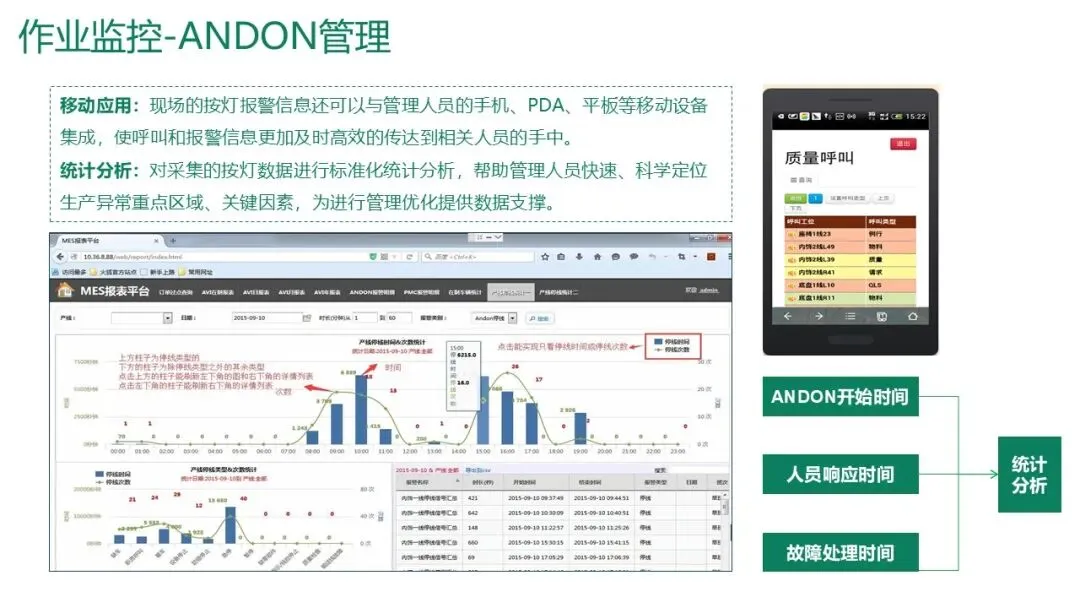

ANDON管理（安灯系统）：现场通过按灯呼叫物料、质量、设备等支援。系统记录开始时间、响应时间和处理时间，并通过移动端推送给相关人员。统计分析异常区域和因素，辅助管理优化。
9. 质量管理
品质信息采集：在质检工位记录质量缺陷，系统自动放行缺陷产品至返修工位，返修终端显示所有缺陷明细。
质量追溯：记录产品生产全过程的物料、设备、人员、工艺参数，实现从成品到原料的正向/反向追溯。

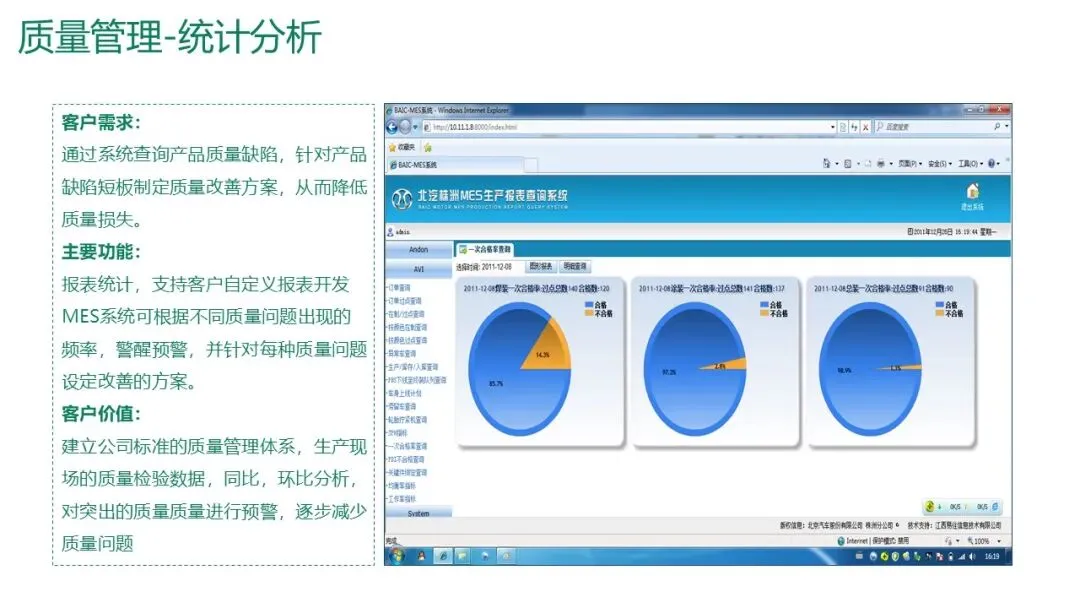

统计分析：提供质量缺陷报表，支持同比、环比分析，对突出问题进行预警，辅助制定改善方案。
三、关键技术应用
1. 条码/RFID技术
贯穿所有环节，用于物料识别、任务绑定、人员/设备验证、过站采集、交接确认，是数据自动采集的基础。
2. DNC/MDC（分布式数控与设备数据采集）
DNC：实现数控程序（G代码）的网络化传输、在线加工、远程调用和版本管理，解决传统U盘/手工传输的低效和错误问题。
MDC：实时采集数控机床的运行状态、开机/停机时间、故障时间、工艺参数等，以图表形式直观反映设备利用率（OEE）和生产状况，支持多种主流数控系统（如FANUC、西门子、海德汉等）。
3. ANDON（安灯系统）
现场层：工位上的拉绳/按钮触发呼叫，线体上方的显示屏显示呼叫位置和类型。
管理层：通过移动端（手机/PDA）推送信息，确保相关人员及时响应。系统自动记录响应和处理时间，生成分析报表。
四、汽车行业MES应用案例

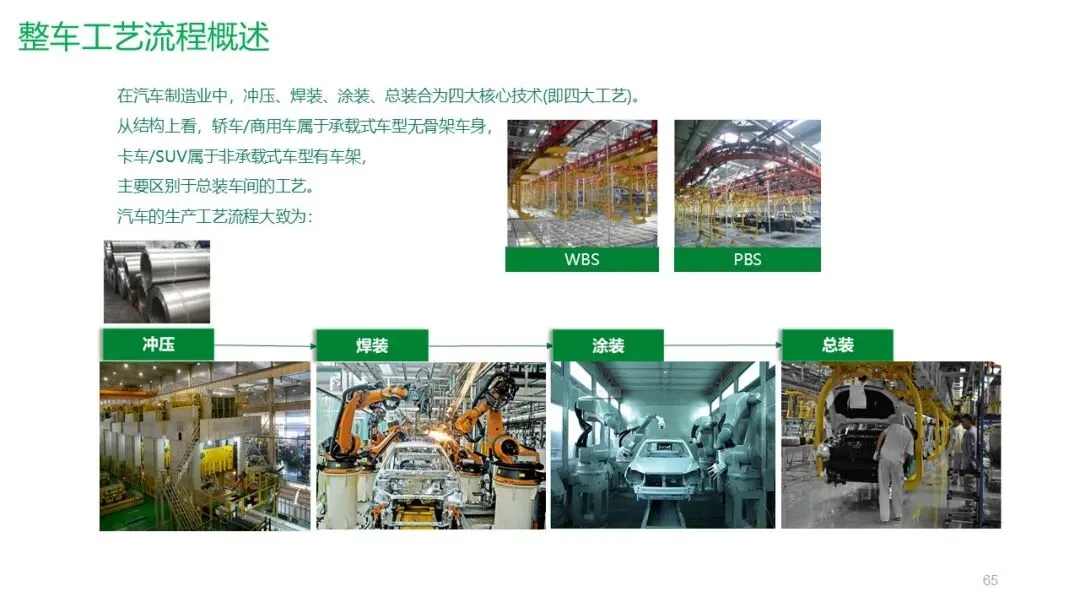

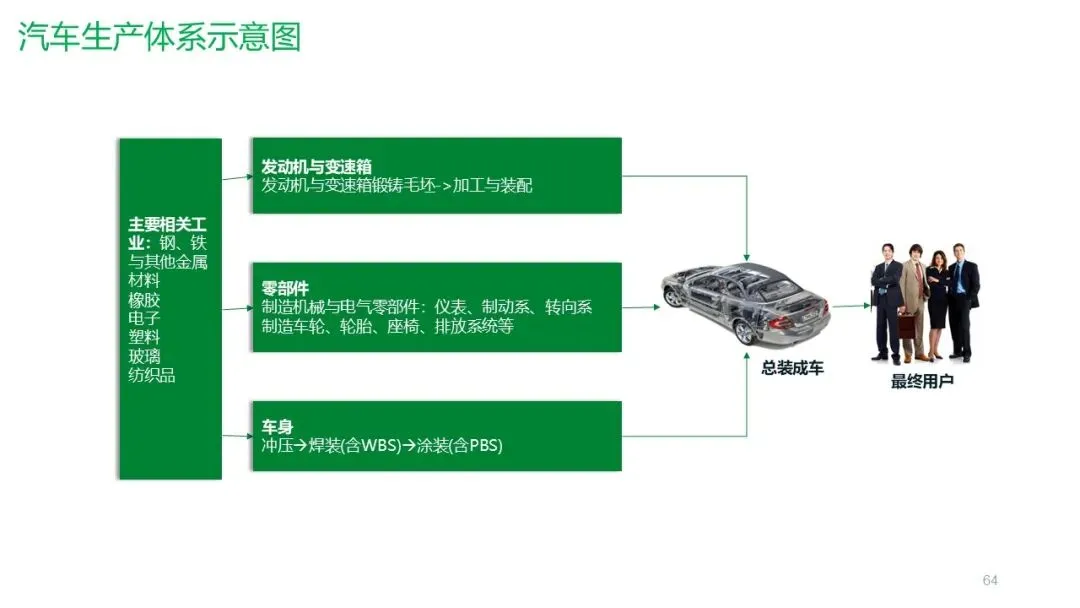

汽车行业是MES应用的典型场景，PPT详细介绍了在冲压、焊装、涂装、总装四大工艺中的应用。

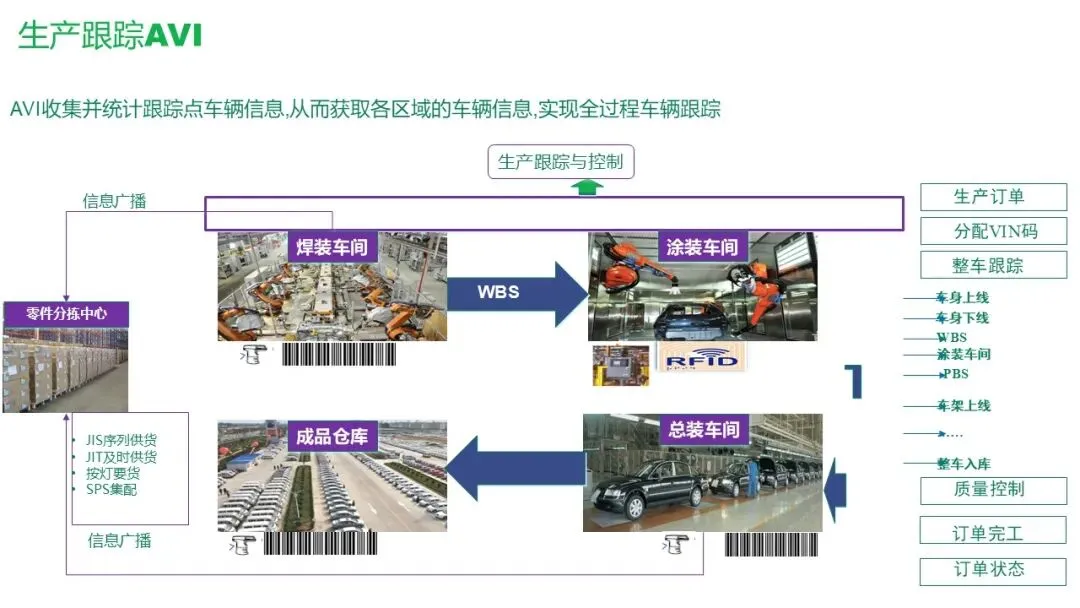

1. AVI（生产跟踪系统）
功能：通过RFID或条码，在关键跟踪点（如WBS、PBS、涂装出入口、总装出入口）自动读取车身信息，获取车辆实时位置和状态，实现全过程跟踪。
作用：为生产调度、物料配送和质量追溯提供实时位置数据。
2. RC（路由控制）
功能：对焊装后的白车身（WBS）、涂装后的油漆车身（PBS）在存储区和输送线进行路径调度。
规则：根据车身特征（车型、颜色、配置）设定入道和出道规则，最大化生产效率，避免拥堵，确保计划顺序。

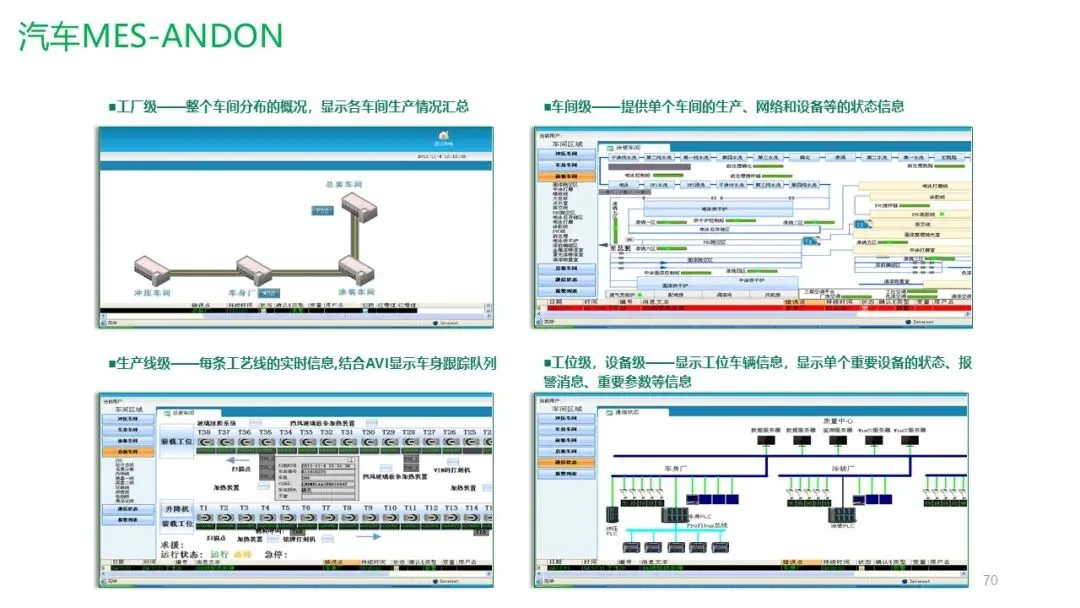

3. ANDON与质量门（RC Gate）
应用：在总装线，ANDON系统用于物料呼叫、设备报警、质量缺陷报告。质量门（RC）对关键工序进行强制检查，不合格品自动进入返修线或存储区。
4. 物料拉动（JIT/JIS/SPS）
JIT：准时化供货，供应商按生产指令将零件直接送到线边。
JIS：排序供货，零件按车辆生产顺序排列好，直接装配。
SPS：单台供料，将一台车所需的所有零件集配到一个料车上，随车装配。

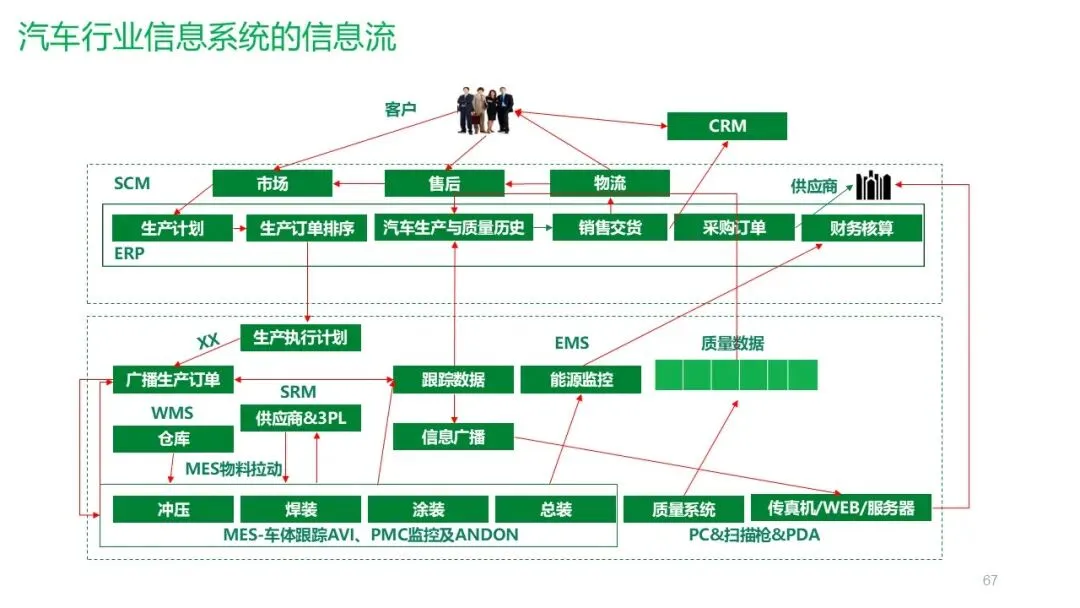

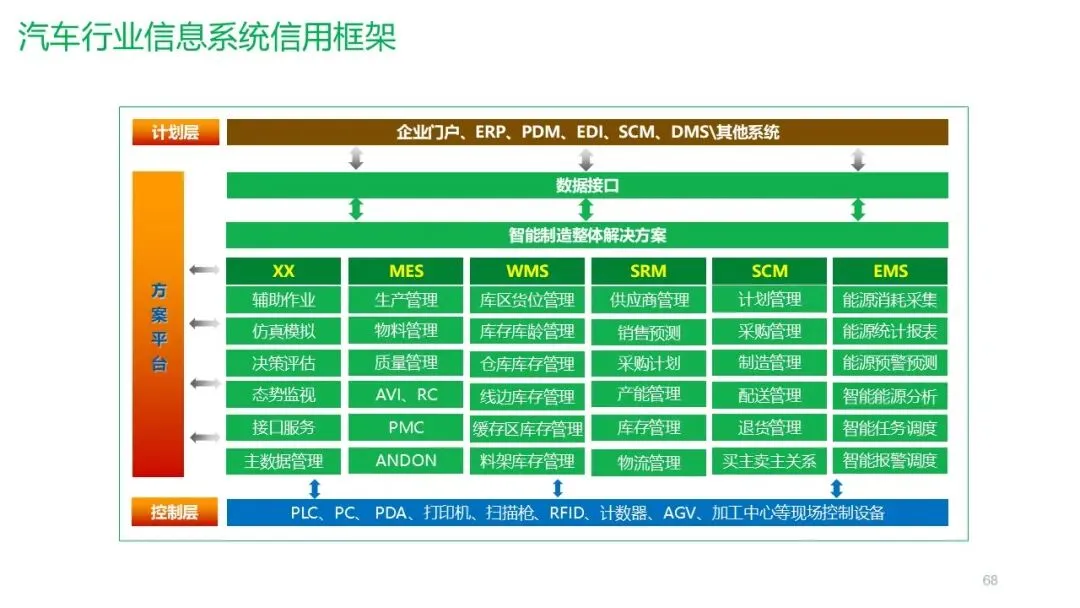

5. 信息流整合

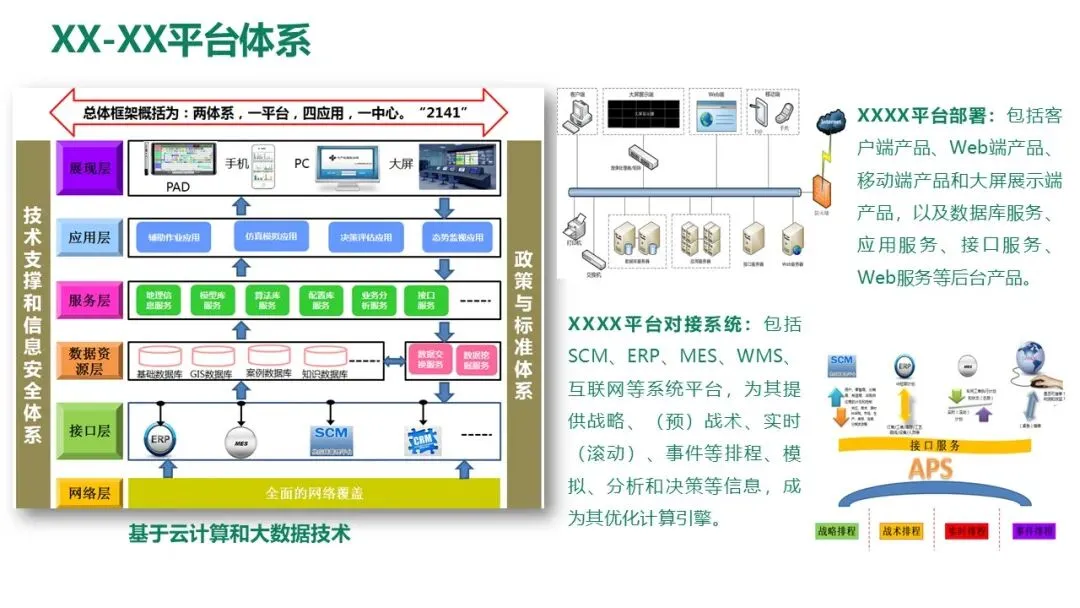

MES与ERP、SCM、WMS、SRM等系统紧密集成，形成从销售订单、生产计划、执行跟踪、质量控制到物流发运的完整信息闭环。
五、能源管理系统（EMS）
作为MES的扩展，EMS对生产过程中的水、电、气、风等能源进行全面监控和管理。
数据采集：通过仪表网络（温度、压力、液位、电能、流量）实时采集能耗数据。
监控与分析：实现分项、分户计量，动态监测能耗数据，提供虚拟仪表、超限报警、故障报警功能。
统计与考核：生成时、日、月、年的能耗档案，进行能耗指标排名、成本分析、设施能耗分析、电能质量分析，为企业节能降耗提供数据支撑。
六、MES系统价值总结
通过实施MES系统，企业可实现以下目标：

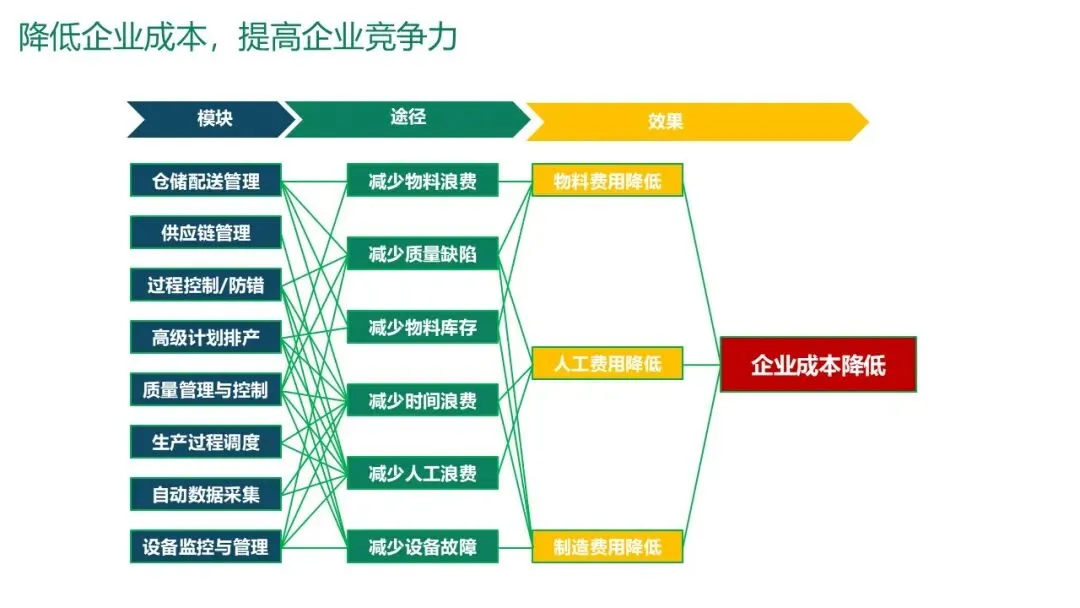

降低企业成本：通过减少物料浪费、质量缺陷、库存积压、时间浪费、设备故障和人工浪费，全面降低制造费用。
提升生产效率：实时调度、优化排程、减少等待和停机时间。
保证产品质量：全过程质量追溯、防错预警、SPC统计分析。
提高透明度：生产进度、设备状态、物料消耗实时可见，辅助管理层快速决策。
优化资源配置：基于数据分析优化人员、设备、工装和物料的使用。
支持智能制造转型：作为数字化车间的核心，为未来大数据分析、人工智能应用奠定基础。
