资料解读：（83页PPT）智慧机房弱电智能化系统设计方案

详细资料请看本解读文章的最后内容。

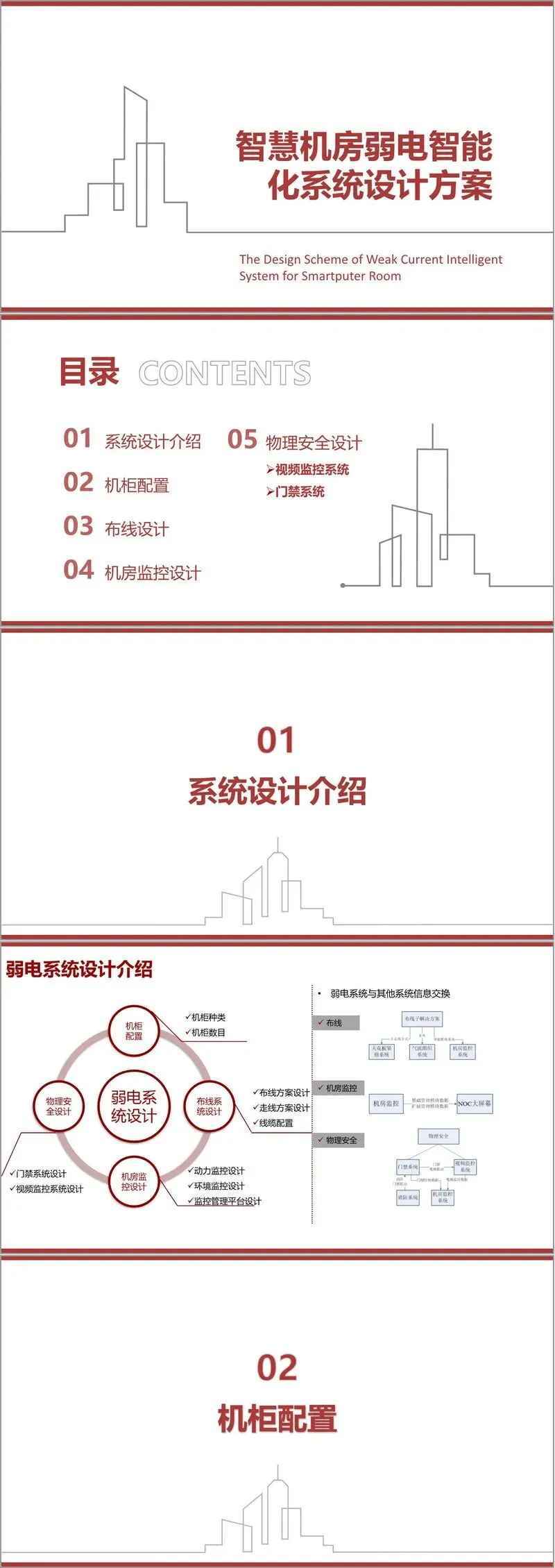

《智慧机房弱电智能化系统设计方案》是一份系统而完整的技术文档，全面阐述了现代数据中心在弱电系统方面的规划与实施路径。该方案从系统设计介绍、机柜配置、布线设计、机房监控设计到物理安全设计五个方面展开，层层递进，逻辑清晰，为智慧机房的建设提供了详实可靠的技术支撑。

在系统设计介绍部分，方案明确了弱电系统设计的整体框架，涵盖机柜种类与数量、布线方案、走线方式、线缆配置，以及动力监控、环境监控、监控管理平台、门禁系统和视频监控系统等多个子系统。特别强调了弱电系统与其他系统之间的信息交互，体现了系统集成与协同运行的设计理念。

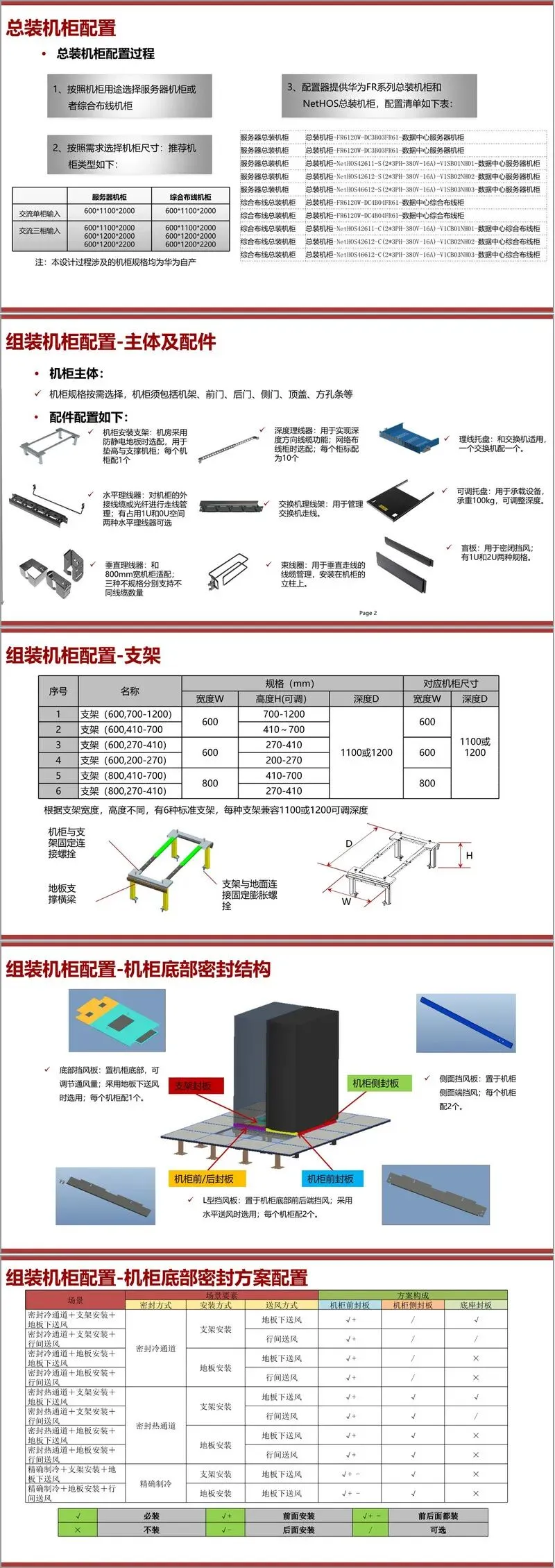

机柜配置章节详细介绍了总装机柜与组装机柜的选型与配置流程。方案推荐使用华为FR系列及NetHOS总装机柜，并列出包括盲板、可调托盘、理线托盘、束线圈、安装支架等在内的多种配件。针对不同送风方式，还提出了底部密封结构的设计方案，包括L型挡风板、底部挡风板和侧面挡风板，以确保冷热通道隔离，提升能效。

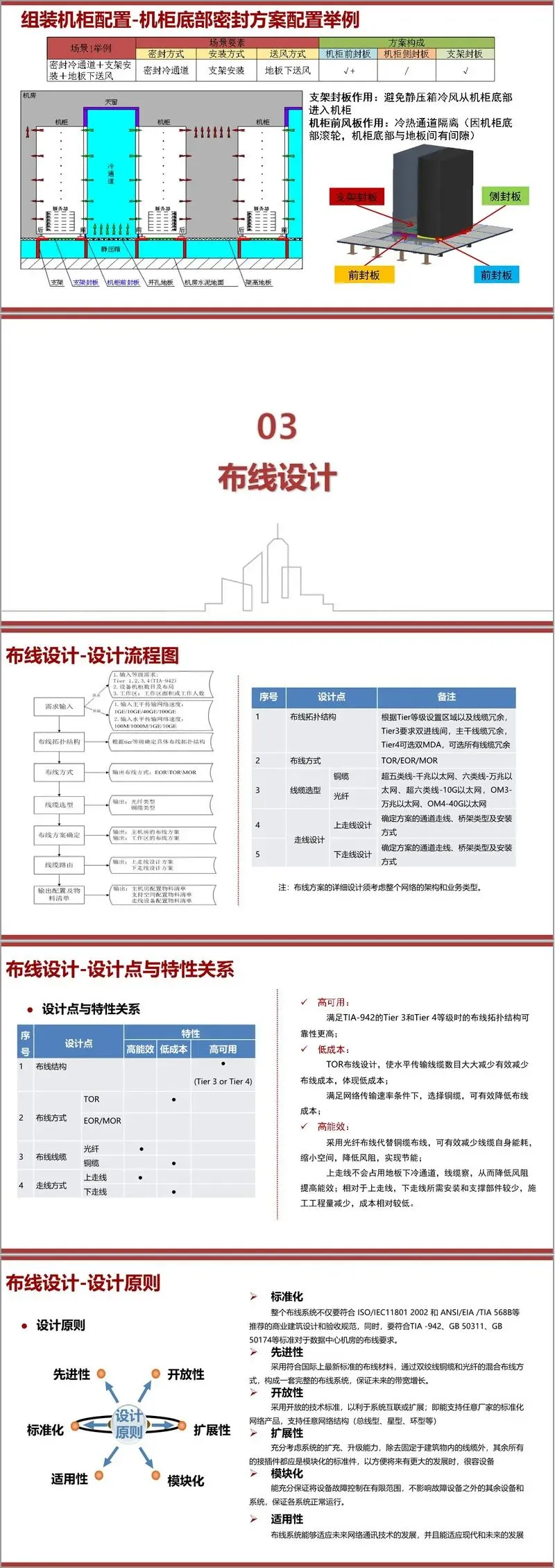

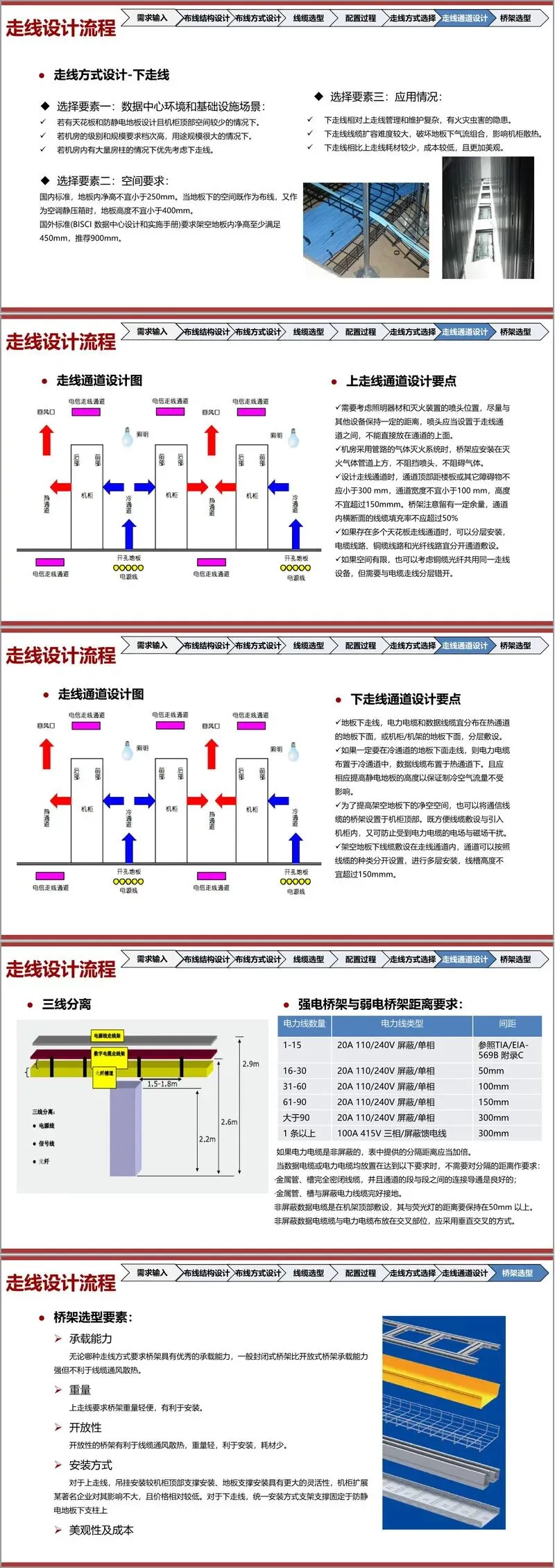

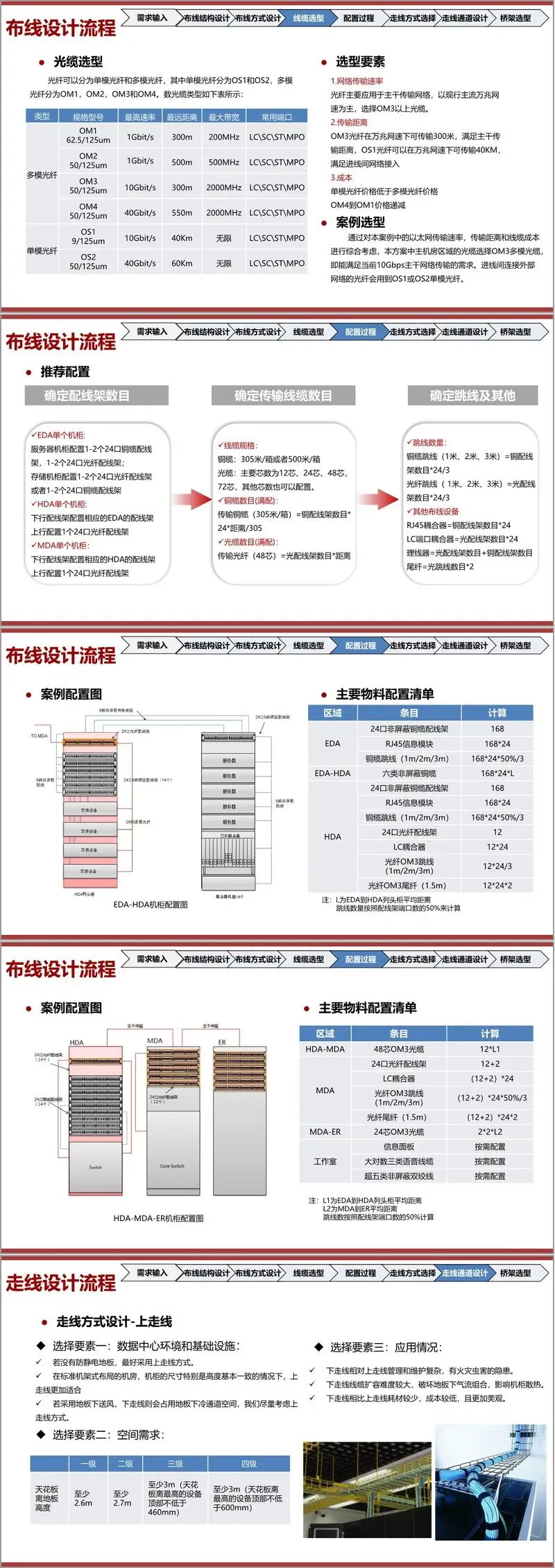

布线设计是方案中的重点内容。该部分从设计流程入手，结合TIA-942 Tier3等级要求，提出了高可用、低成本、高能效的设计目标。方案推荐采用EoR布线方式，适用于以租用为主的托管机房，并详细比较了铜缆与光缆的选型依据。在铜缆方面，推荐使用CAT.6非屏蔽双绞线；光缆则推荐OM3多模光纤以满足10Gbps主干传输需求。走线方式方面，方案对比了上走线与下走线的优缺点，并提出了三线分离、桥架选型等具体实施要点，强调标准化、开放性、扩展性与模块化原则。

机房监控设计部分涵盖了动力监控、环境监控与管理平台三大子系统。动力监控包括智能配电柜、UPS、蓄电池、防雷器等设备的监测方案，其中蓄电池监测分为带内阻与无内阻两种方式，根据高可用或低成本的需求进行选择。环境监控则包括精密空调、民用空调、新风机、温湿度传感器、漏水检测及照明控制等。漏水监测方式分为点式、区域式和定位式，根据不同场景推荐使用。管理平台整合了联动管理、告警管理、权限管理、报表管理、资产管理、能效管理、3D展示与热场管理等功能模块，体现了智能化运维的整体思路。

物理安全设计包括视频监控系统与门禁系统。视频监控部分根据机房不同区域（主机房、支持区、辅助区、大厅、走廊、室外）推荐不同类型的摄像机，如枪机、半球、球机等，并详细说明了DVR/NVR配置、存储容量计算、镜头选型、防护罩与监视器的选择依据。门禁系统则推荐采用TCP/IP网络拓扑，读卡器类型包括普通读卡器与指纹读卡器，根据安全等级进行配置。方案还详细说明了门禁控制器、门锁、出门按钮、电源及门卡等硬件选型与布线要求，强调了权限管理、实时监控、异常报警与视频联动等软件功能。

整体来看，该方案结构严谨、内容全面，兼顾技术先进性与实施可行性，既考虑了系统的高可用与高能效，也注重成本控制与后期扩展性，为智慧机房弱电系统建设提供了清晰的技术路径与实践指南。
