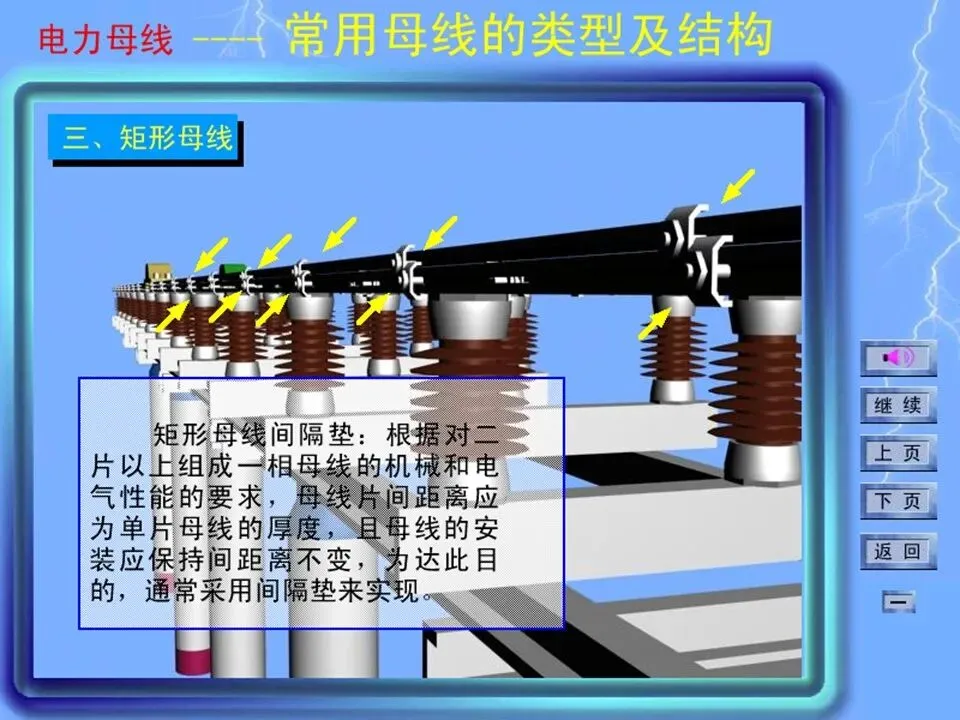

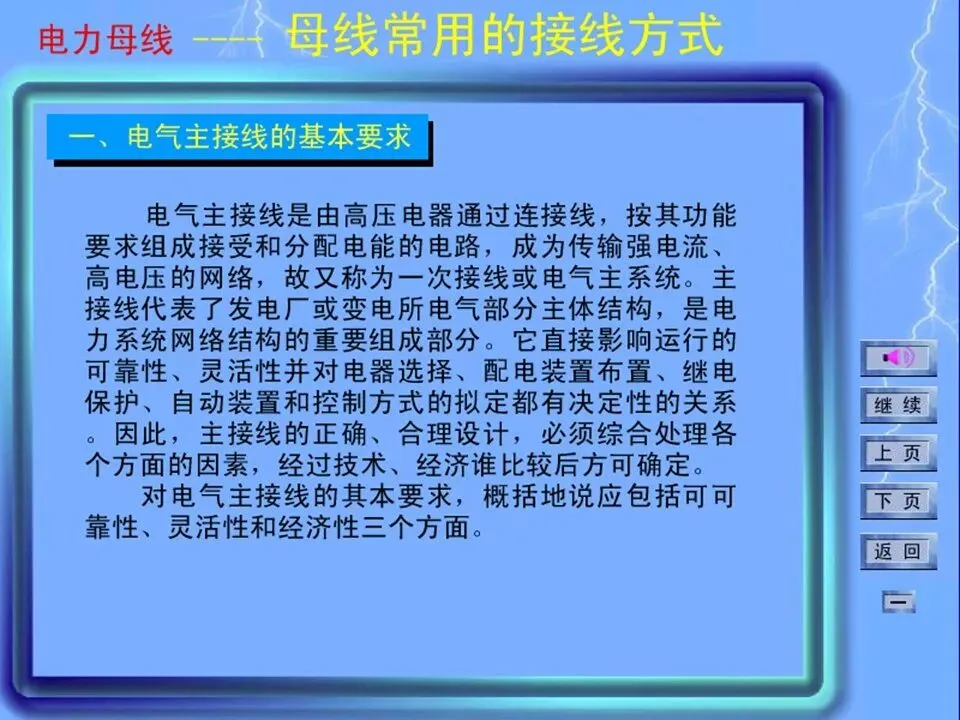

该资料已在星球更新，会员可扫码直接下载电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。主接线代表了发电厂或变电所电气部分主体结构，是电力系统网络结构的重要组成部分。它直接影响运行的
可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系。因此，主接线的正确、合理设计，必须综合处理各个方面的因素，经过技术、经济谁比较后方可确定。
对电气主接线的其本要求，概括地说应包括可可靠性、灵活性和经济性三个方面。

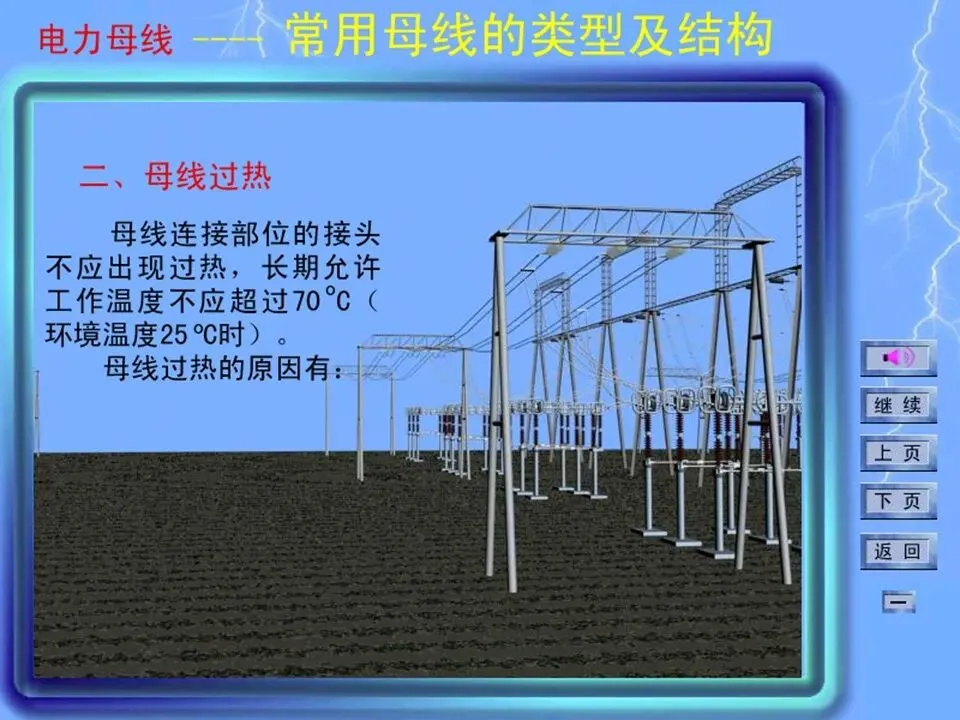

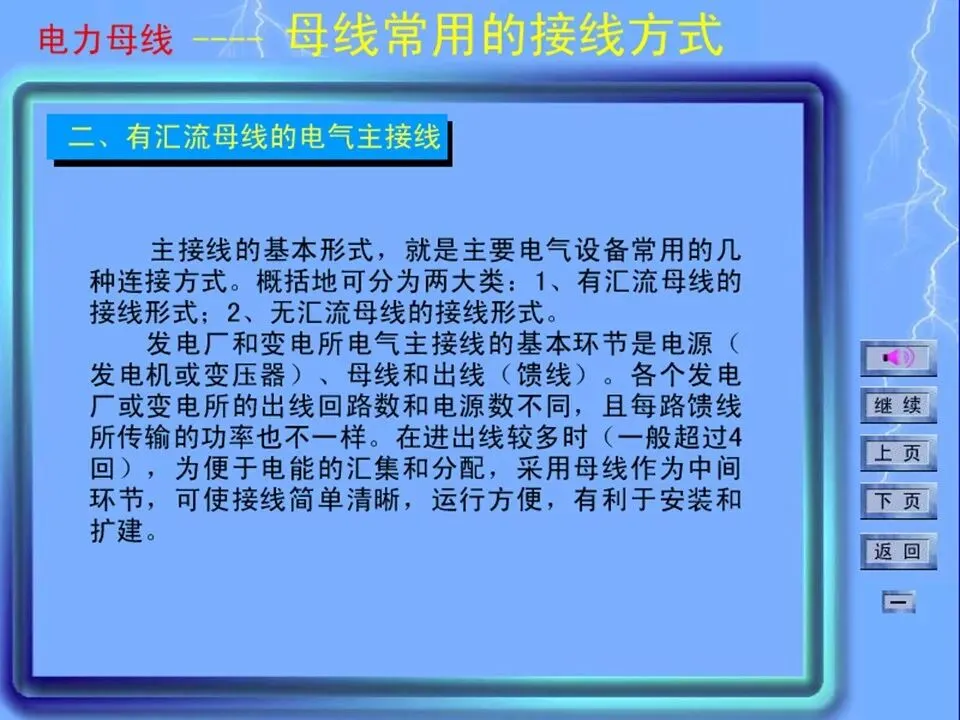

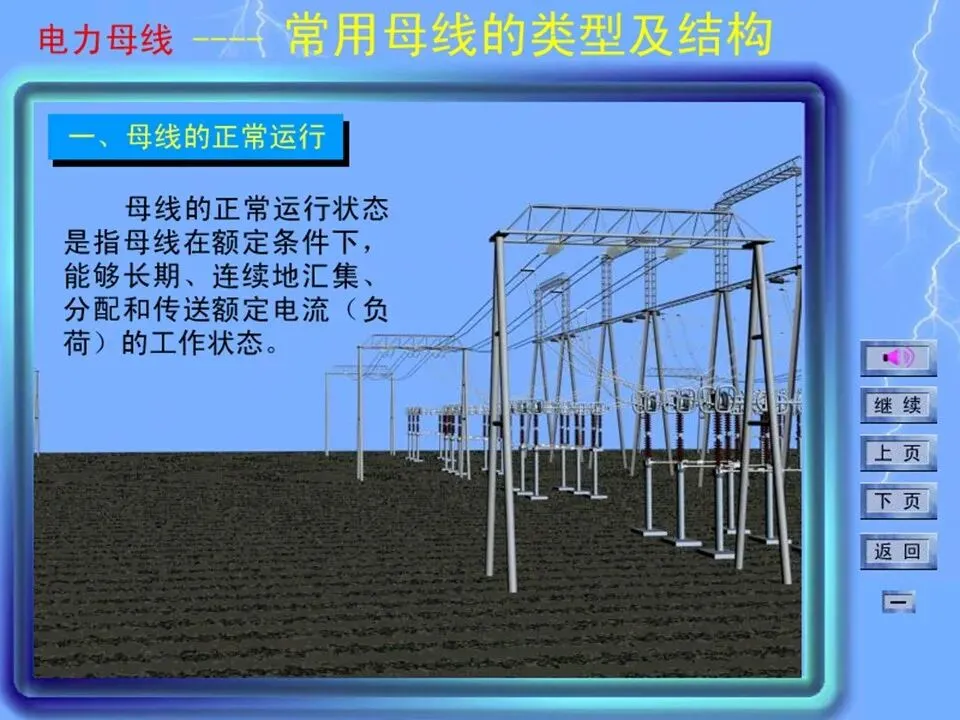

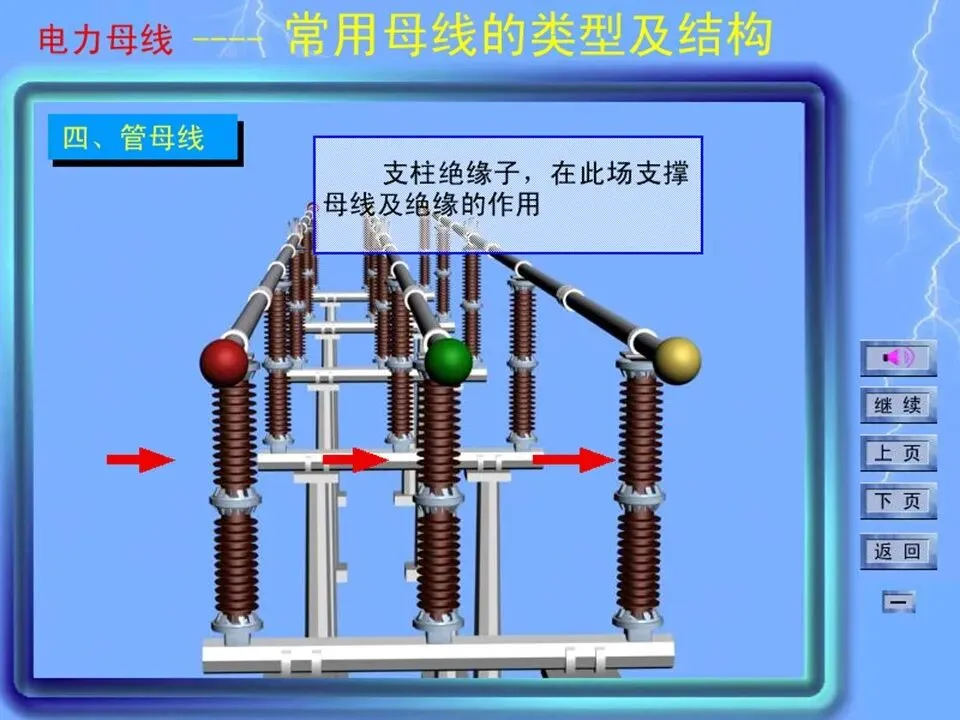

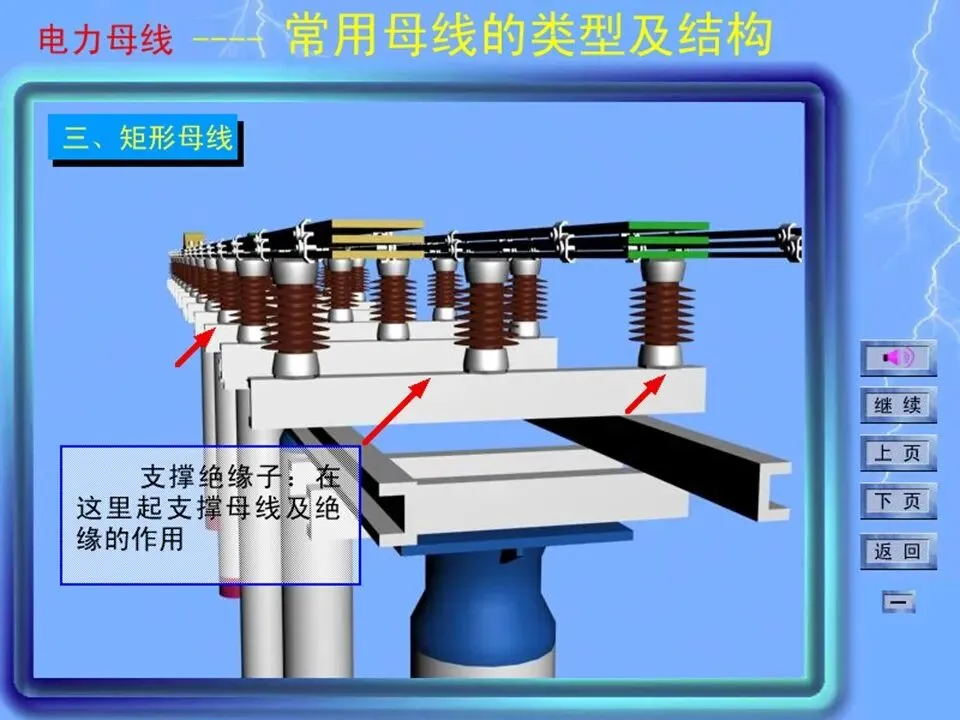

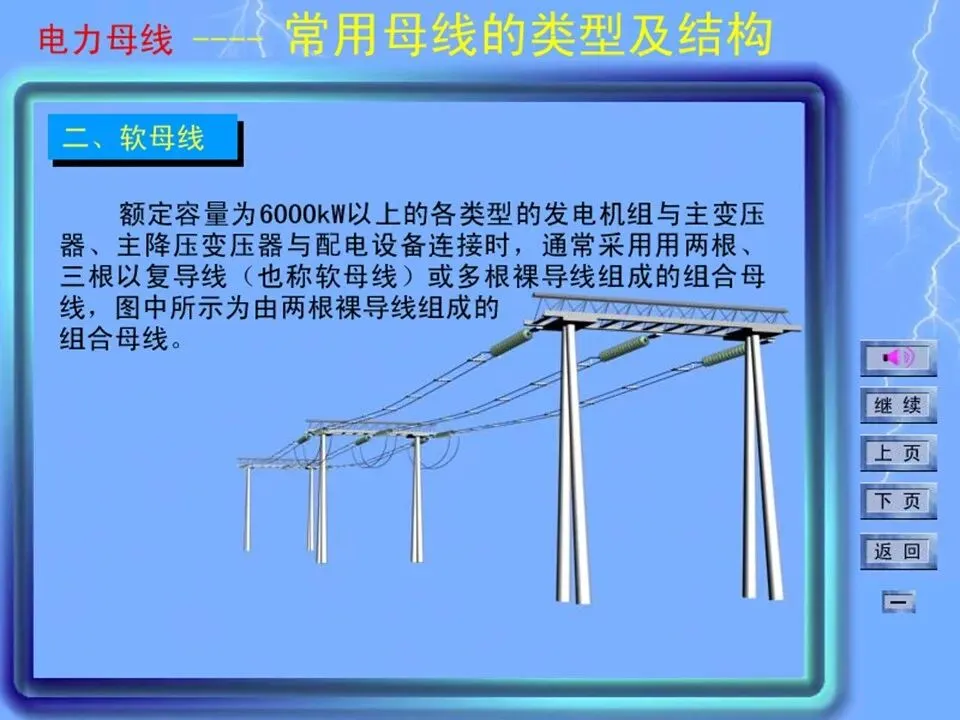

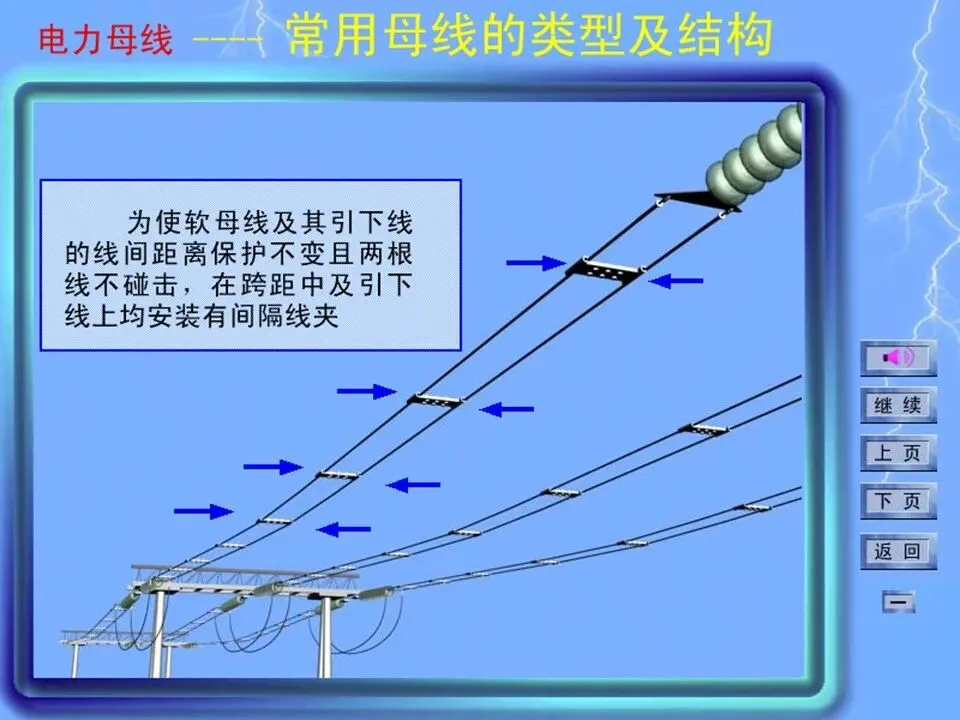

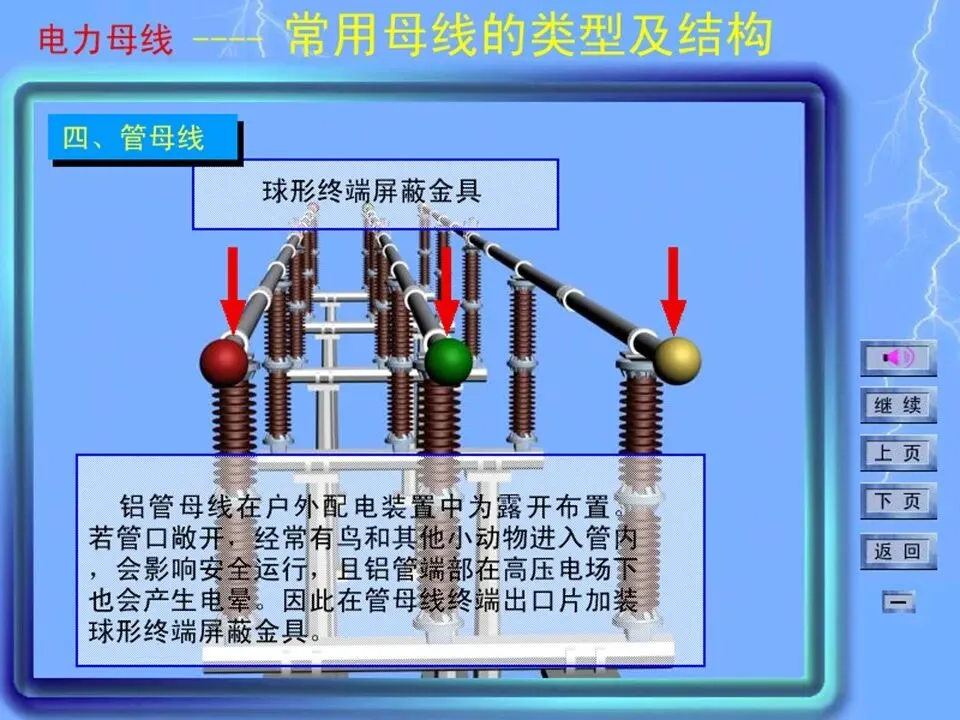

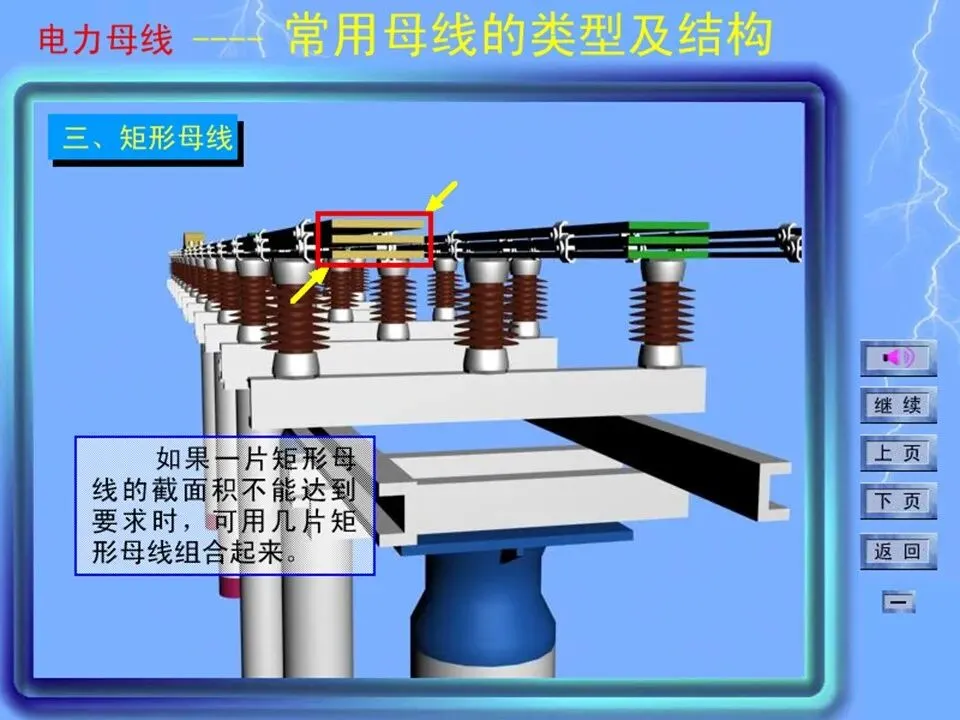

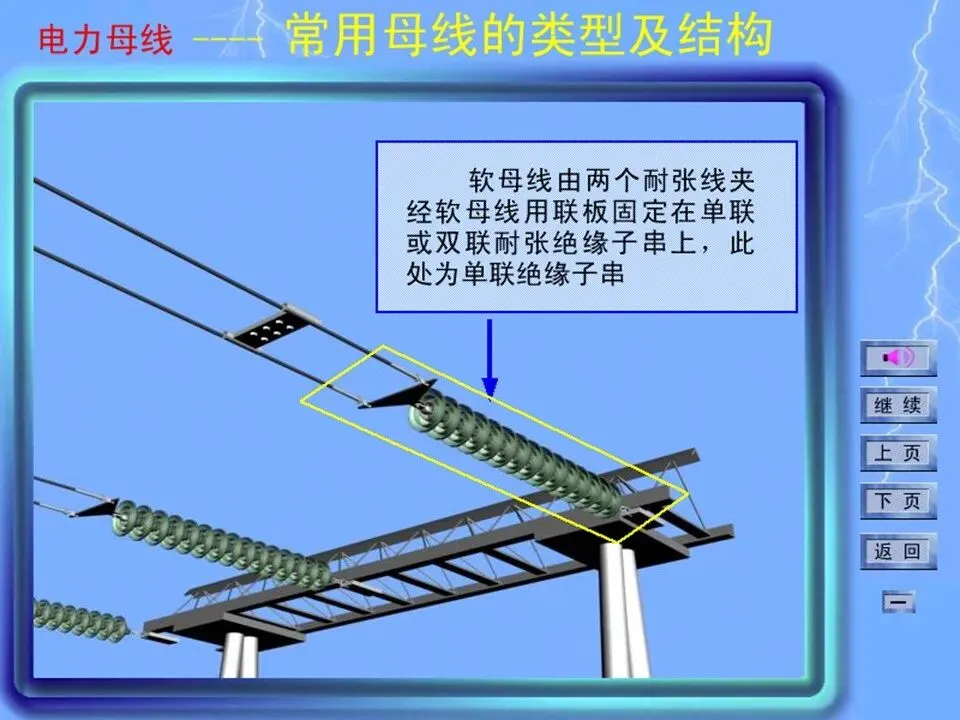

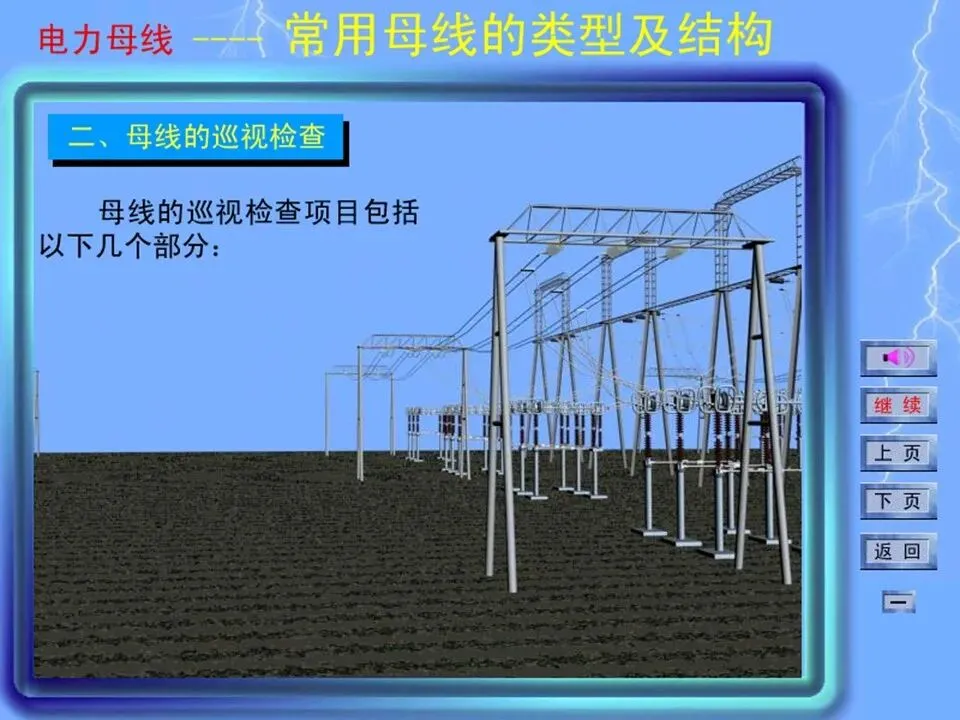

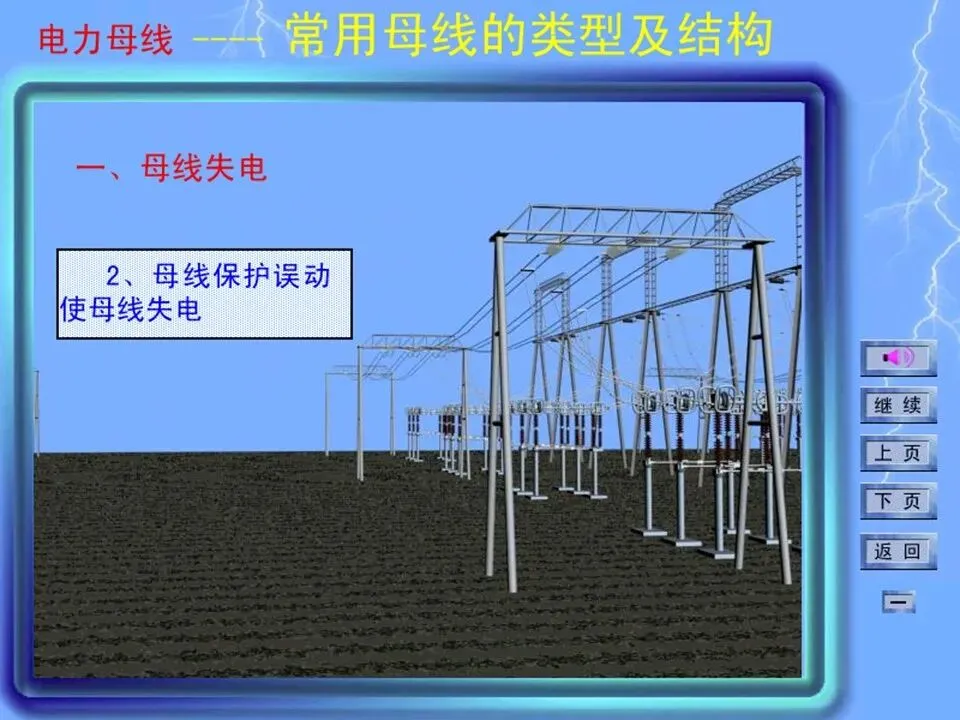

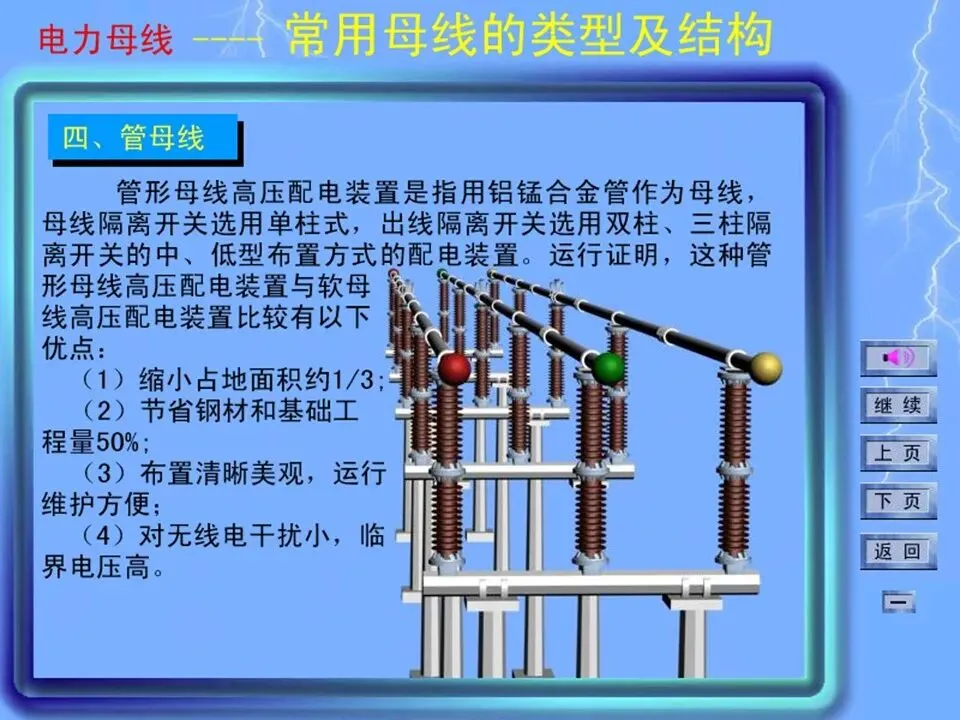

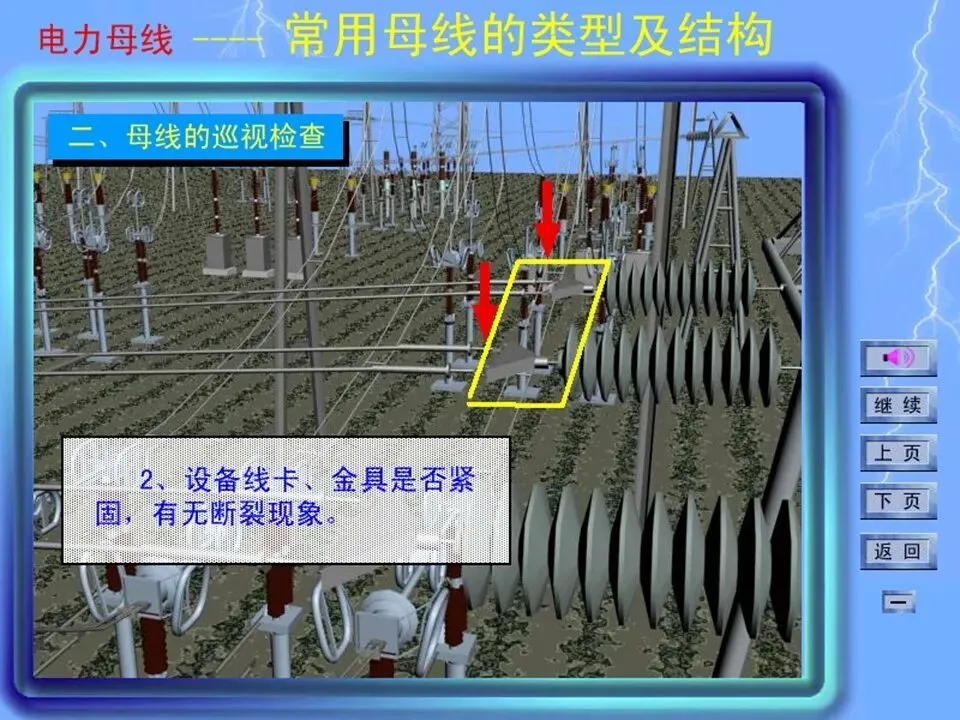

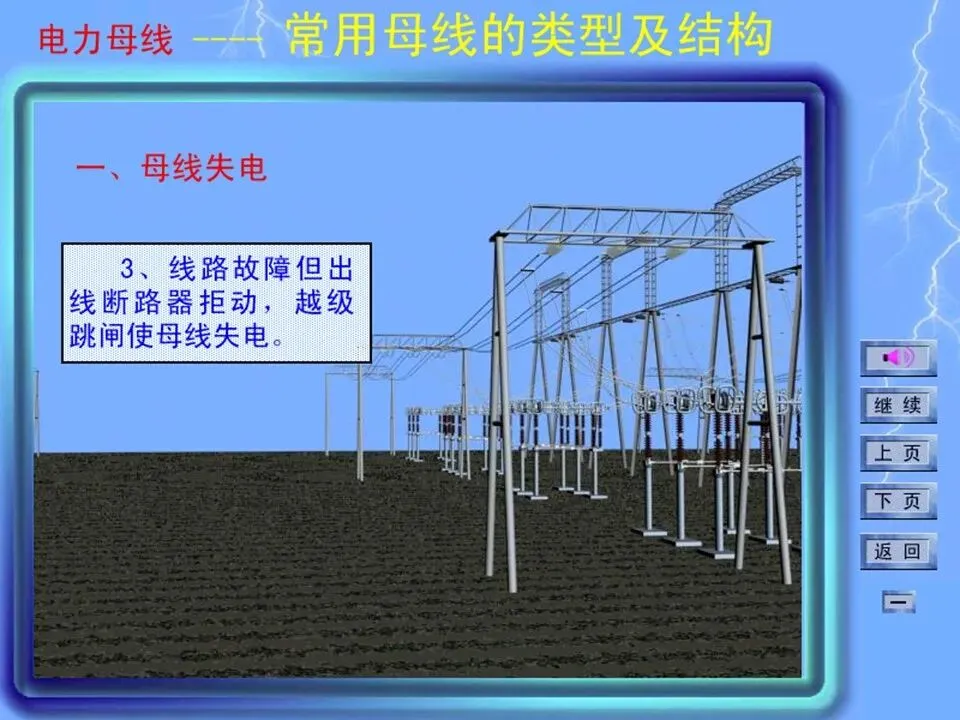

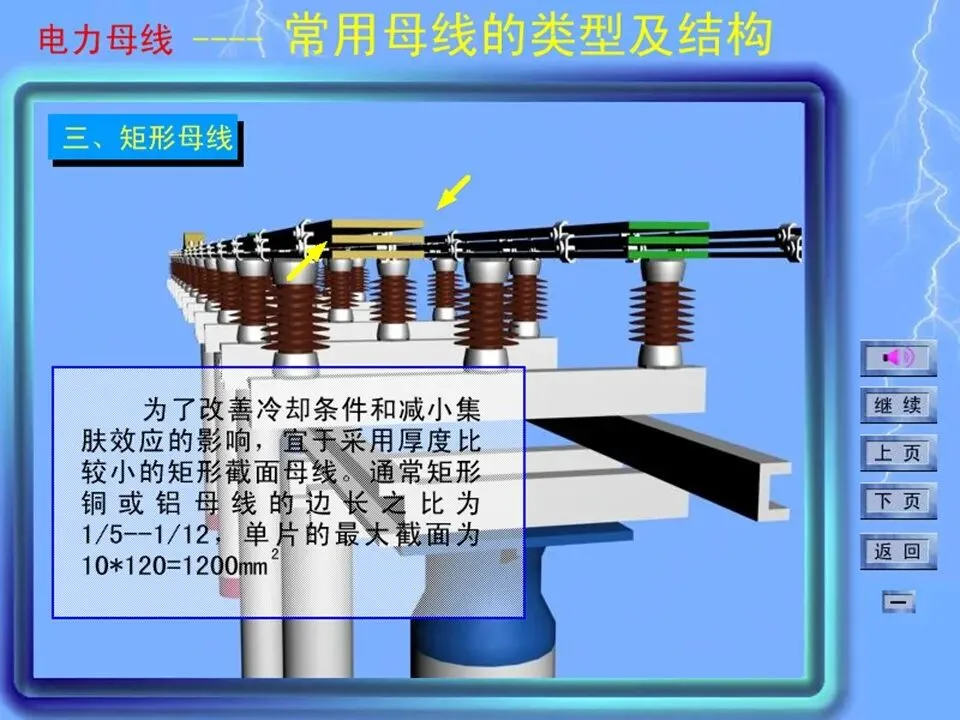

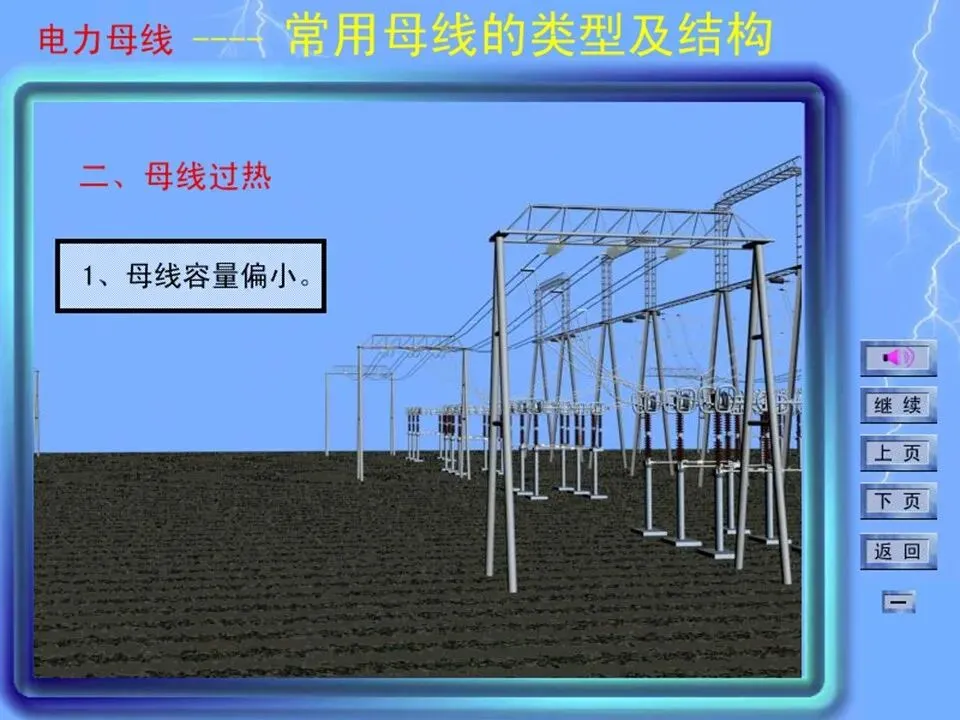

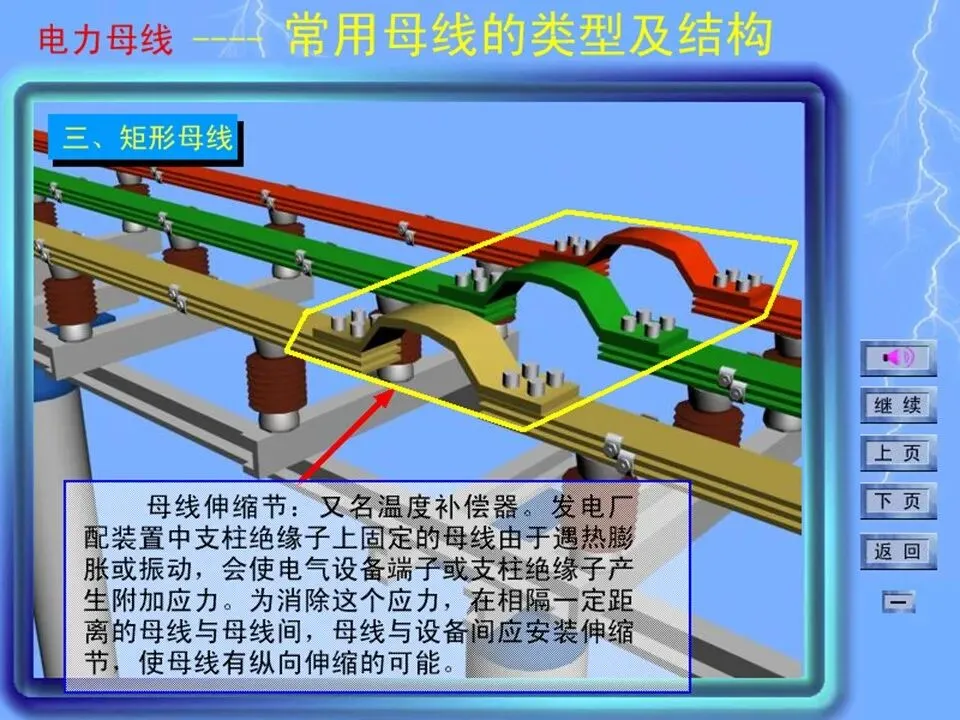

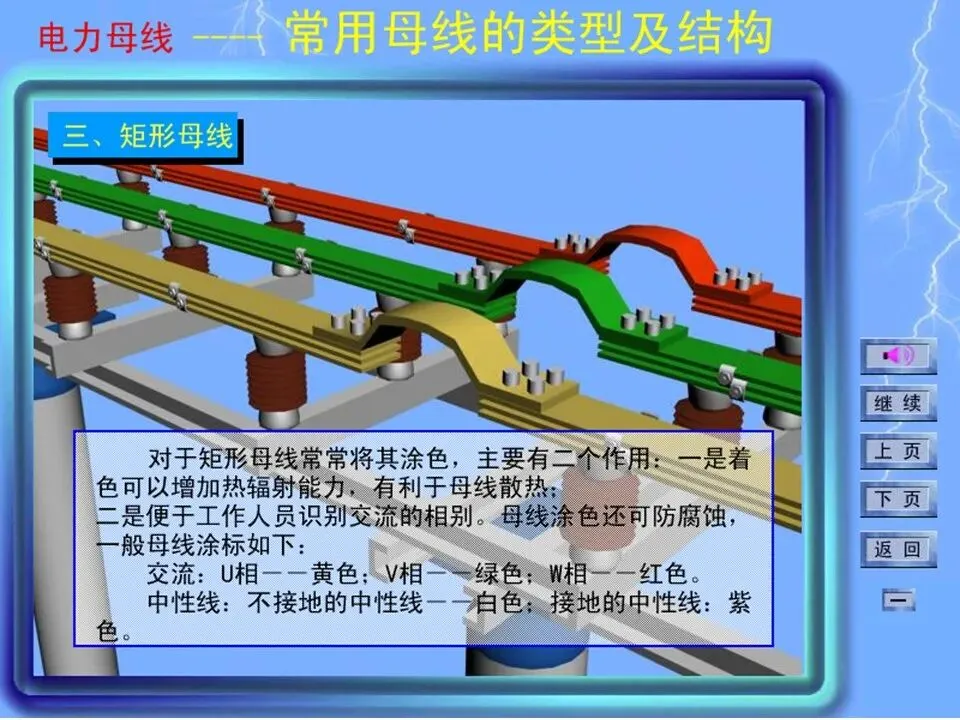

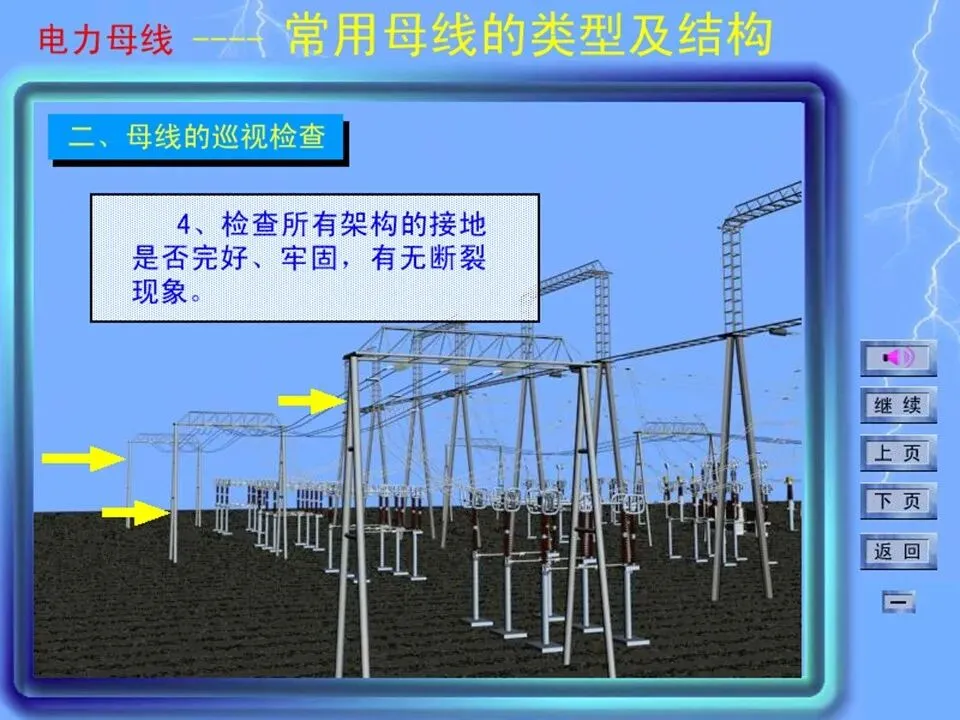

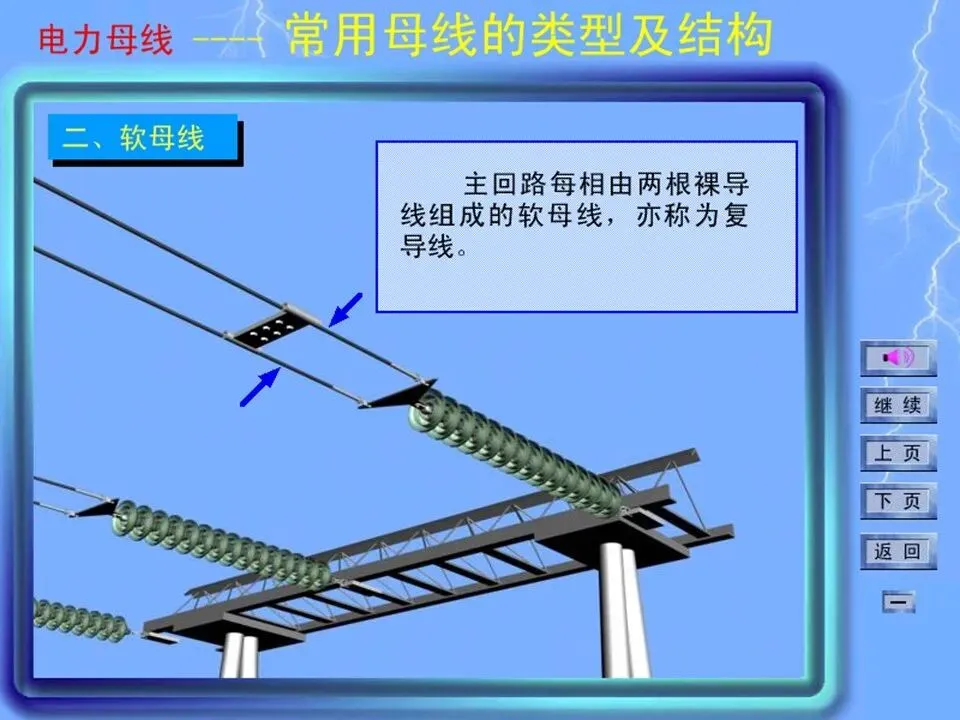

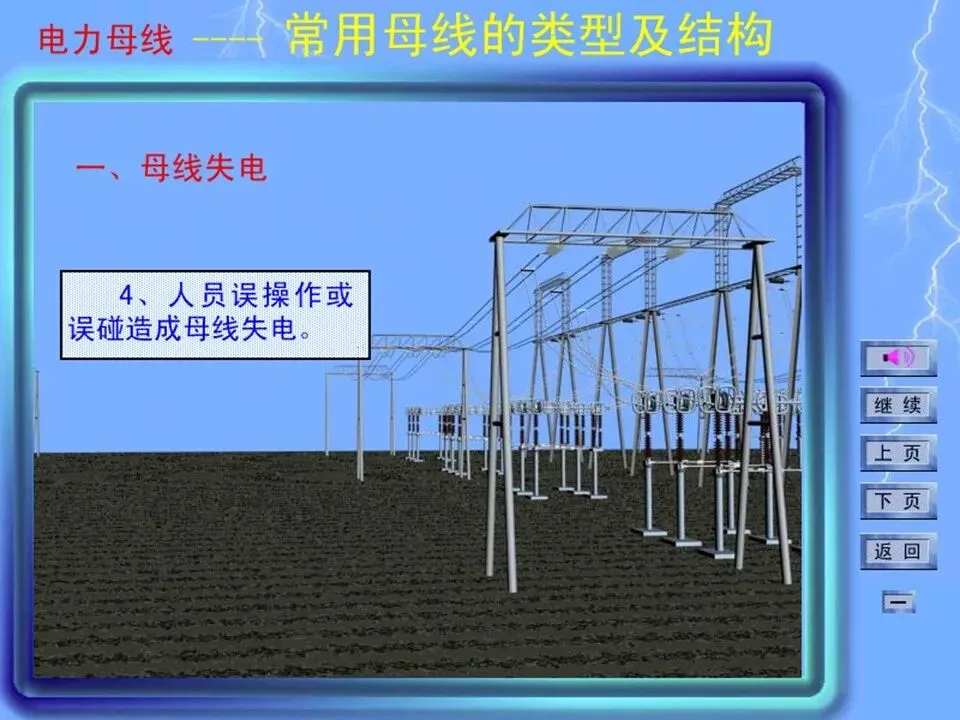

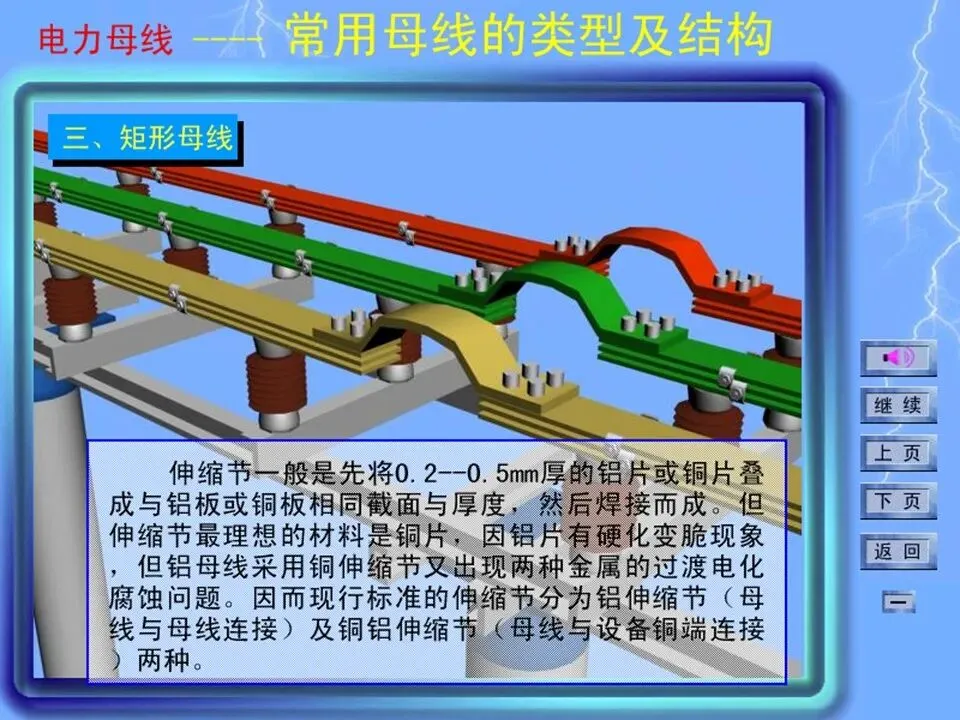

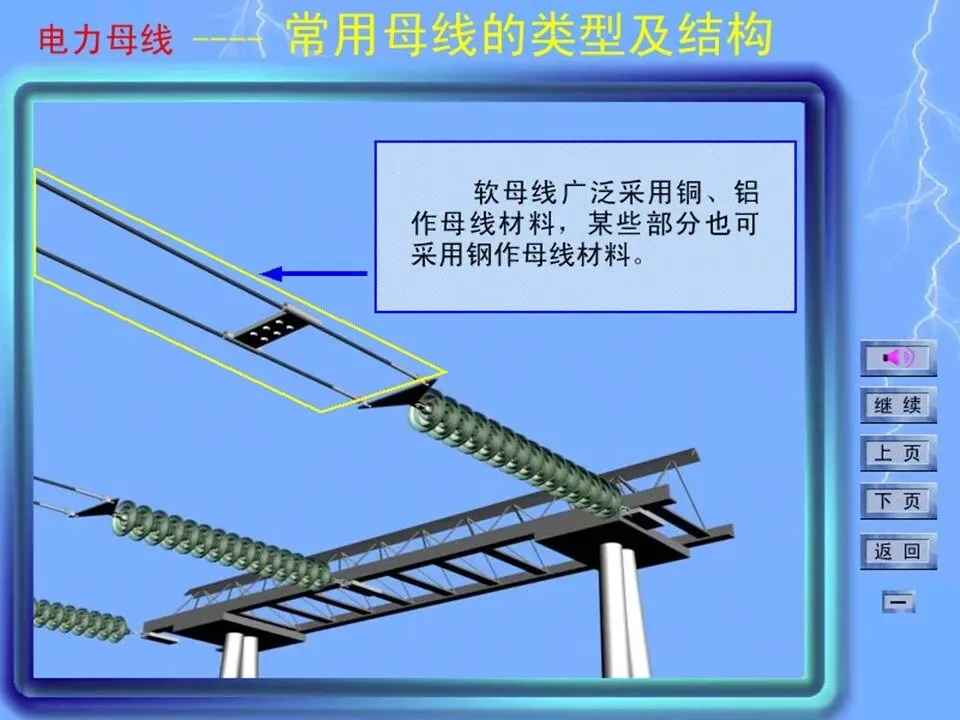

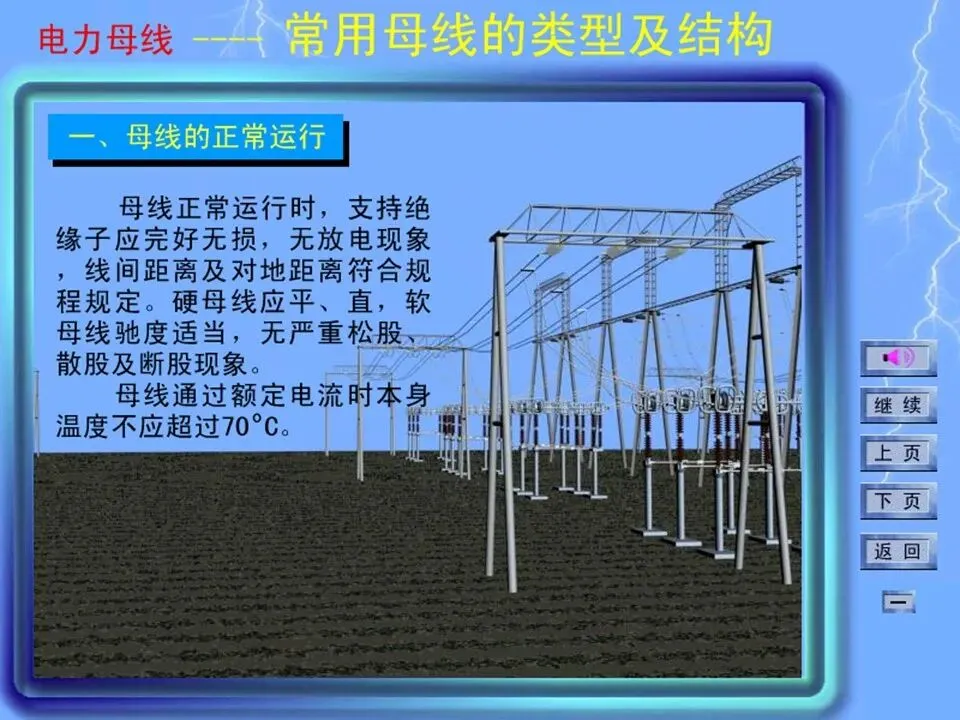

主接线的基本形式，就是主要电气设备常用的几种连接方式。概括地可分为两大类：1、有汇流母线的接线形式：2、无汇流母线的接线形式。发电厂和变电所电气主接线的基本环节是电源（发电机或变压器）、母线和出线（馈线）。各个发电厂或变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。在进出线较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。

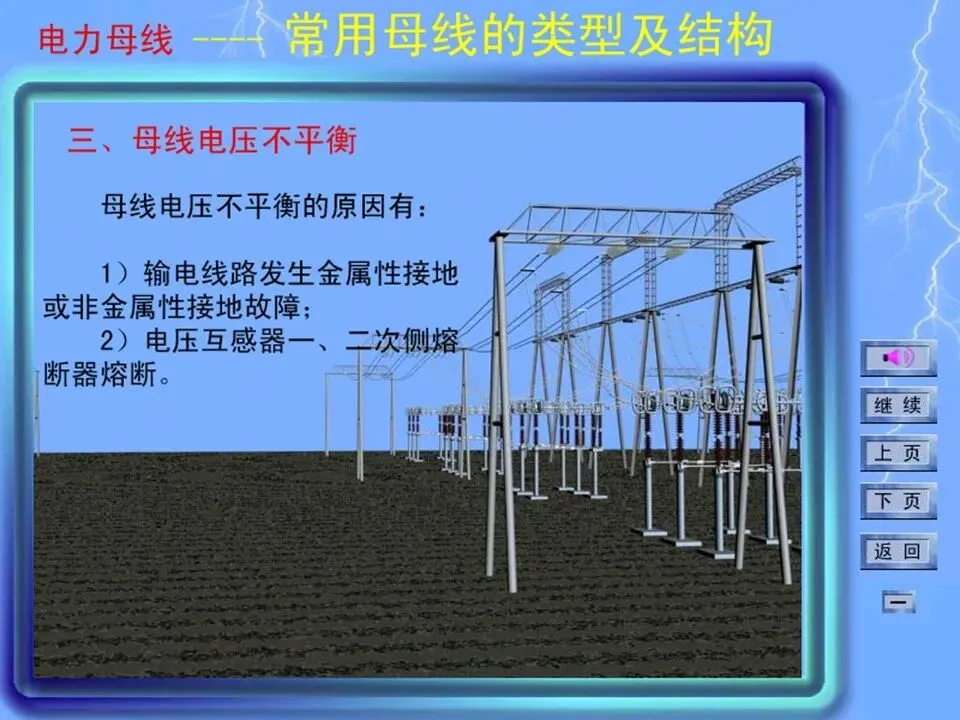

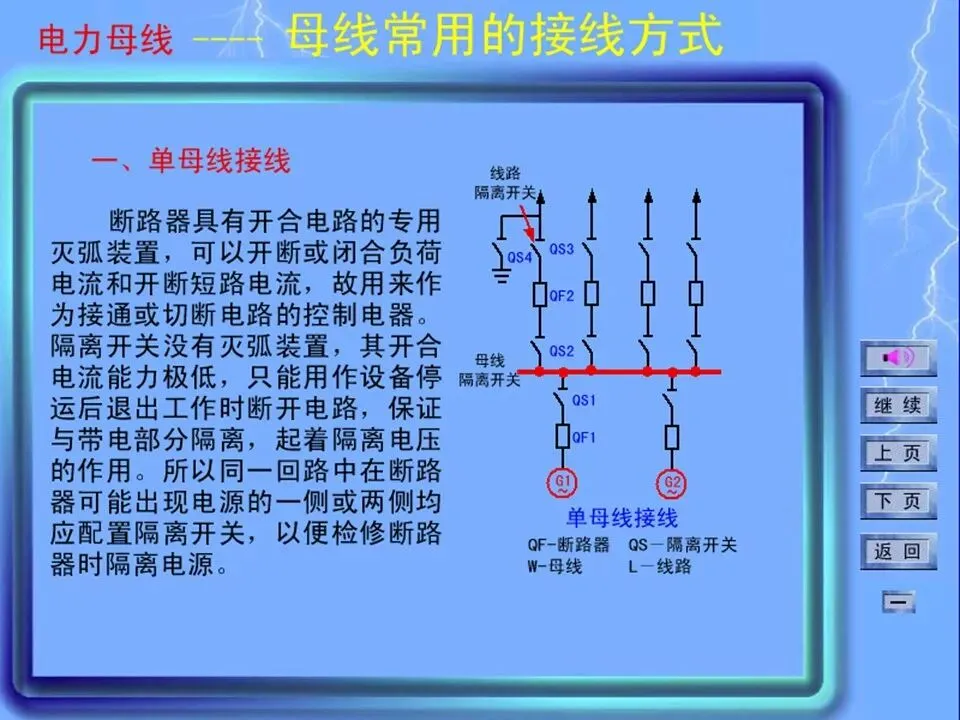

断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通或切断电路的控制电器。隔离开关没有灭弧装置，其开合电流能力极低，只能用作设备停运后退出工作时断开电路，保证与带电部分隔离，起着隔离电压的作用。
所以同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

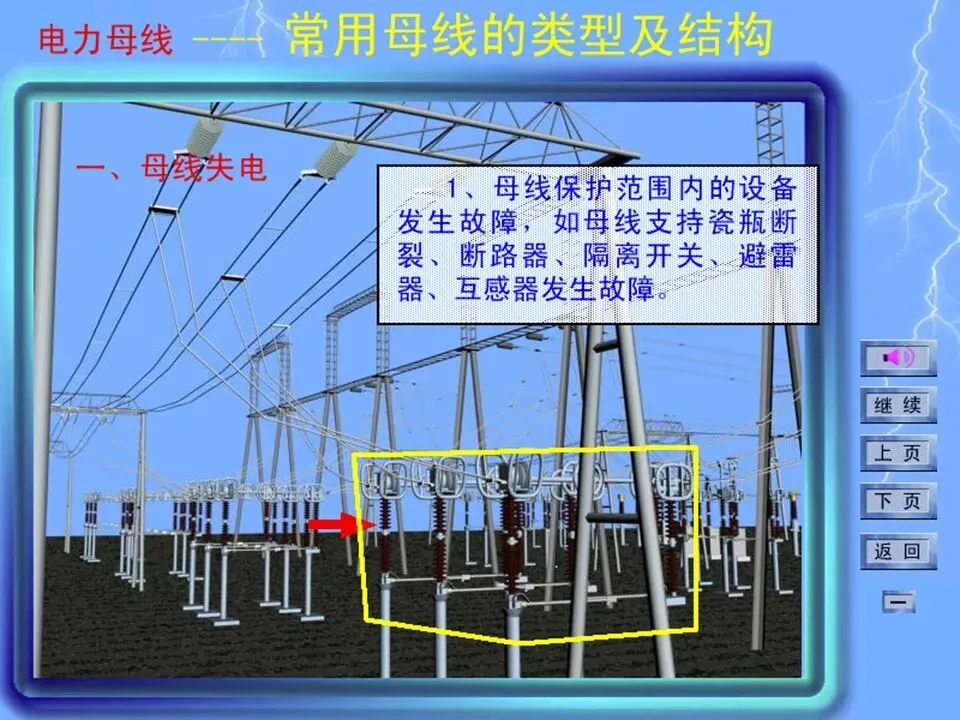

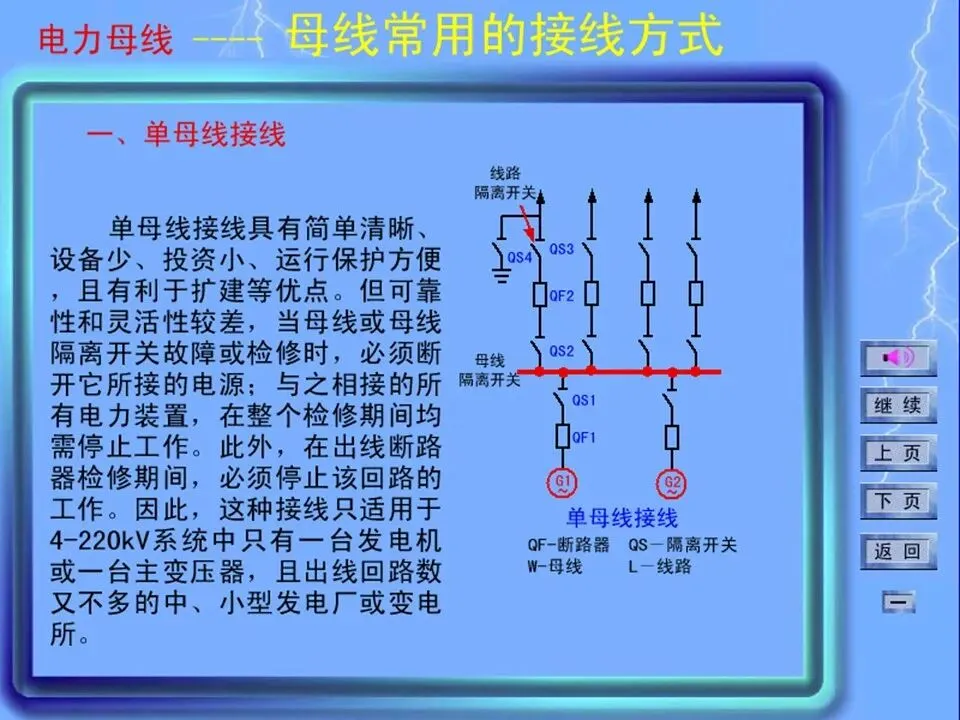

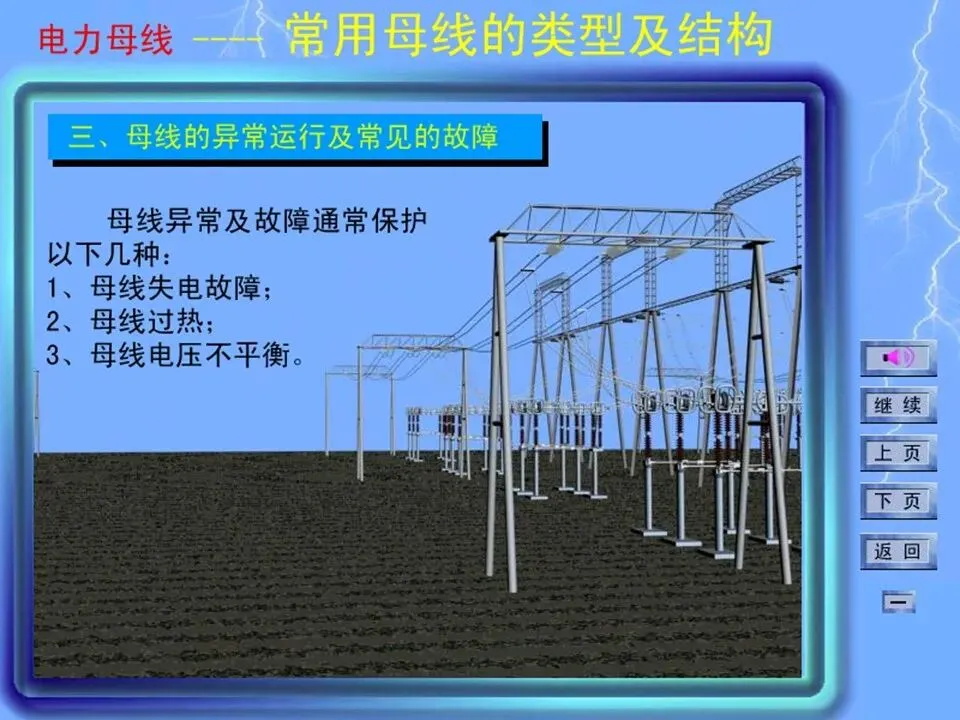

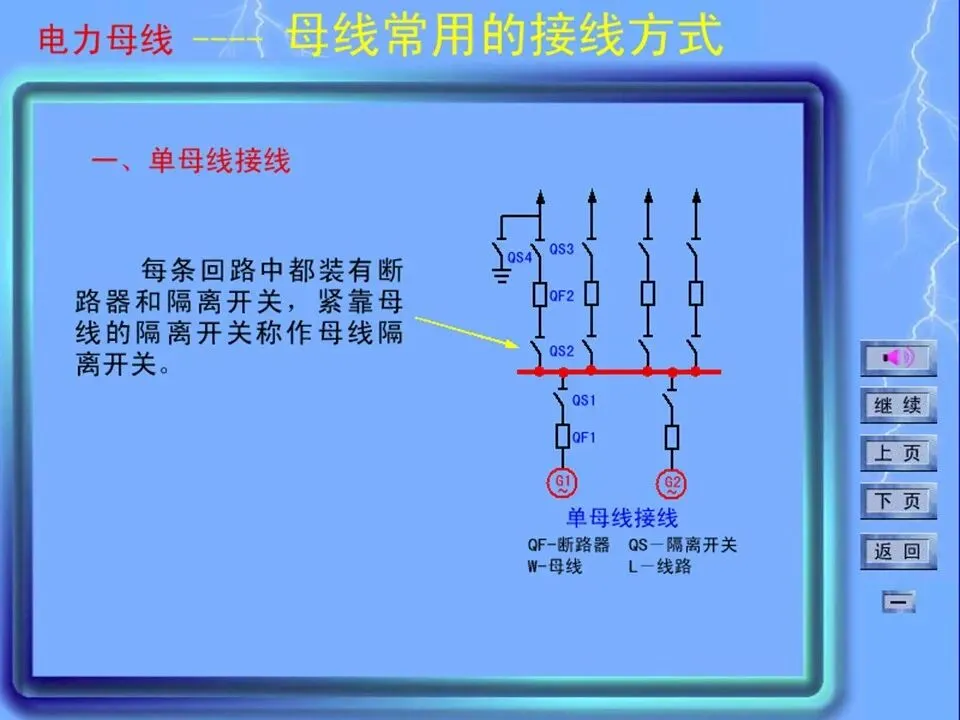

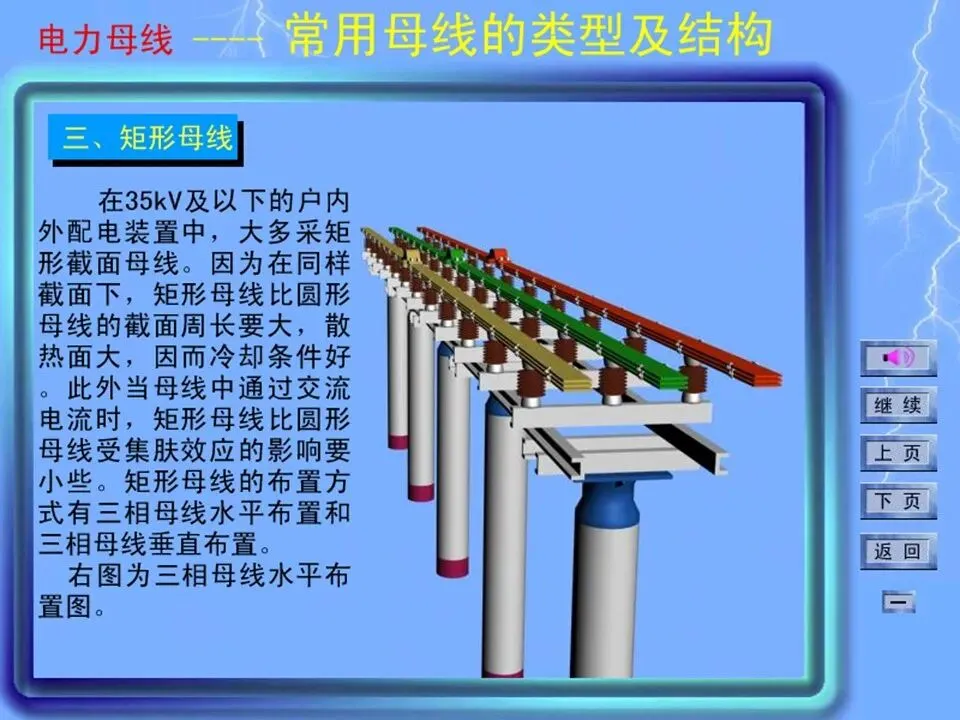

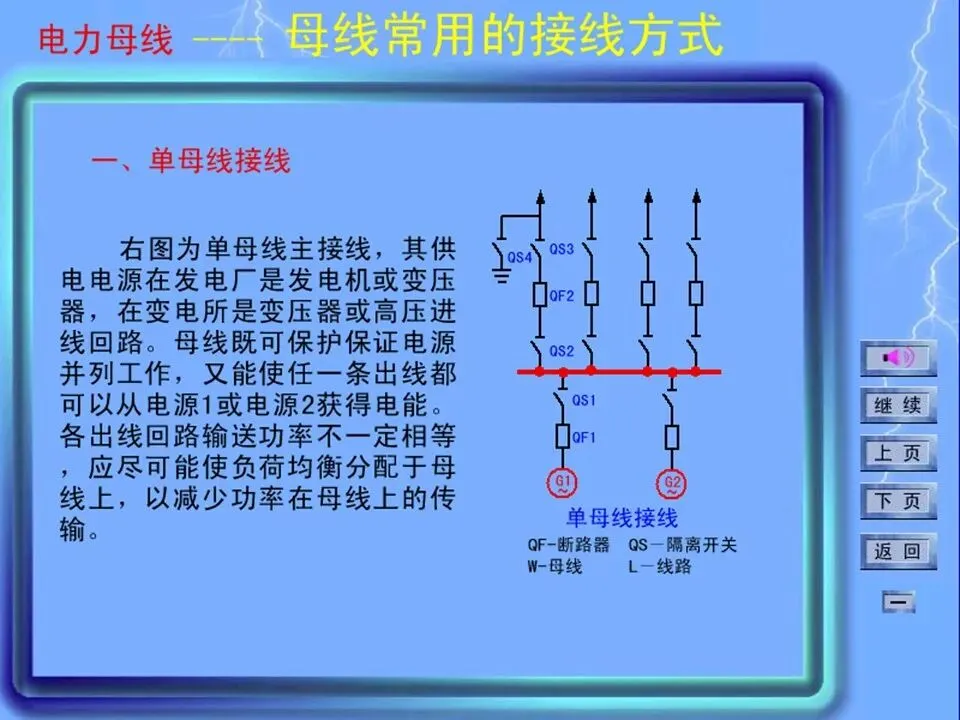

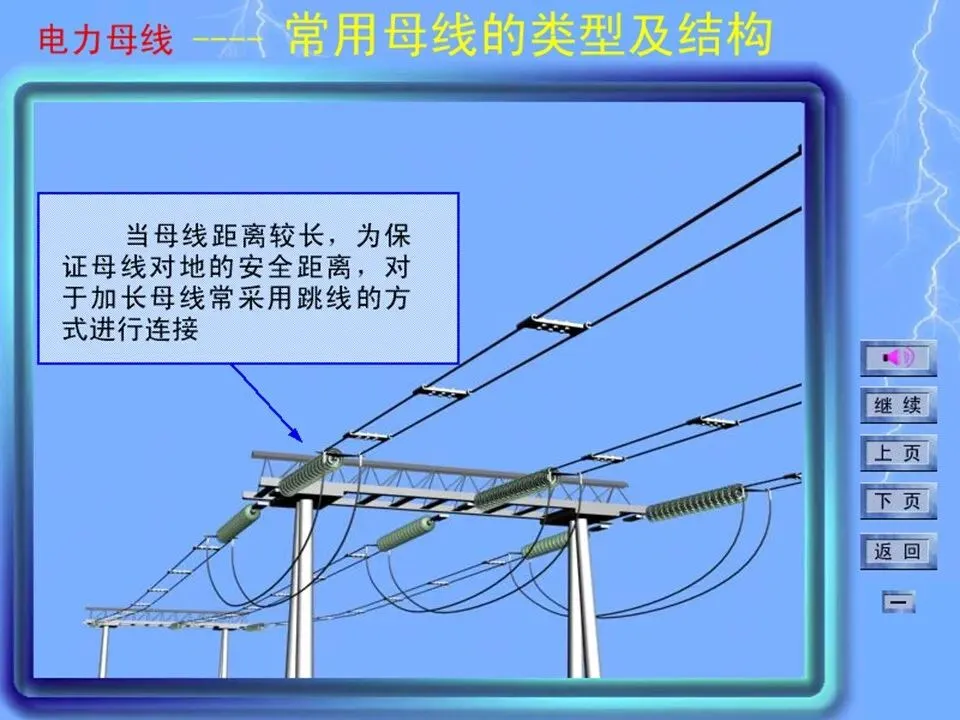

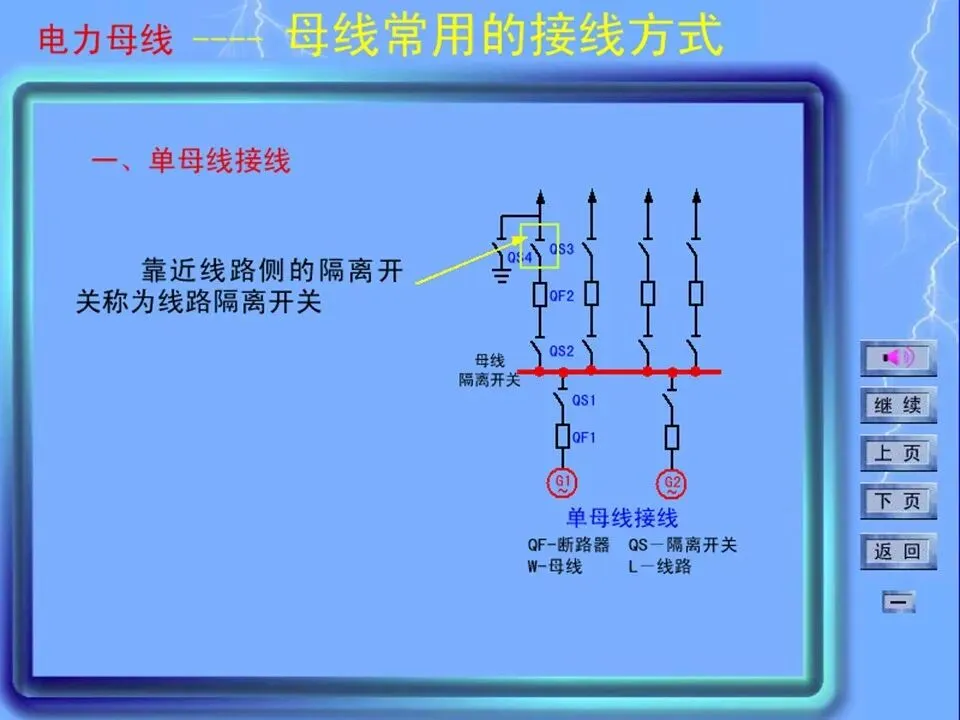

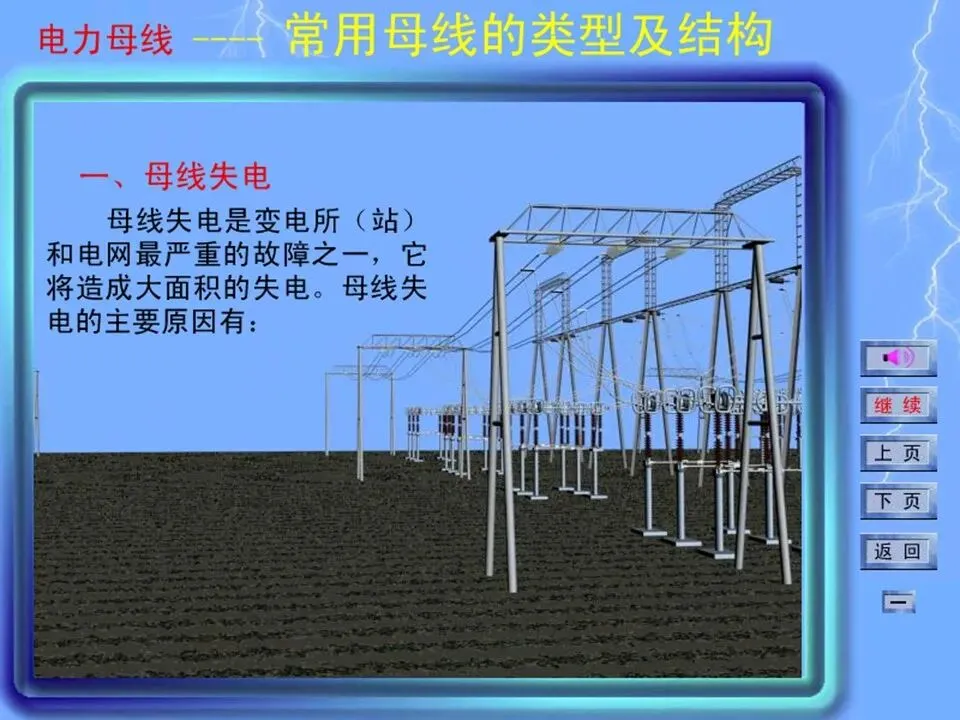

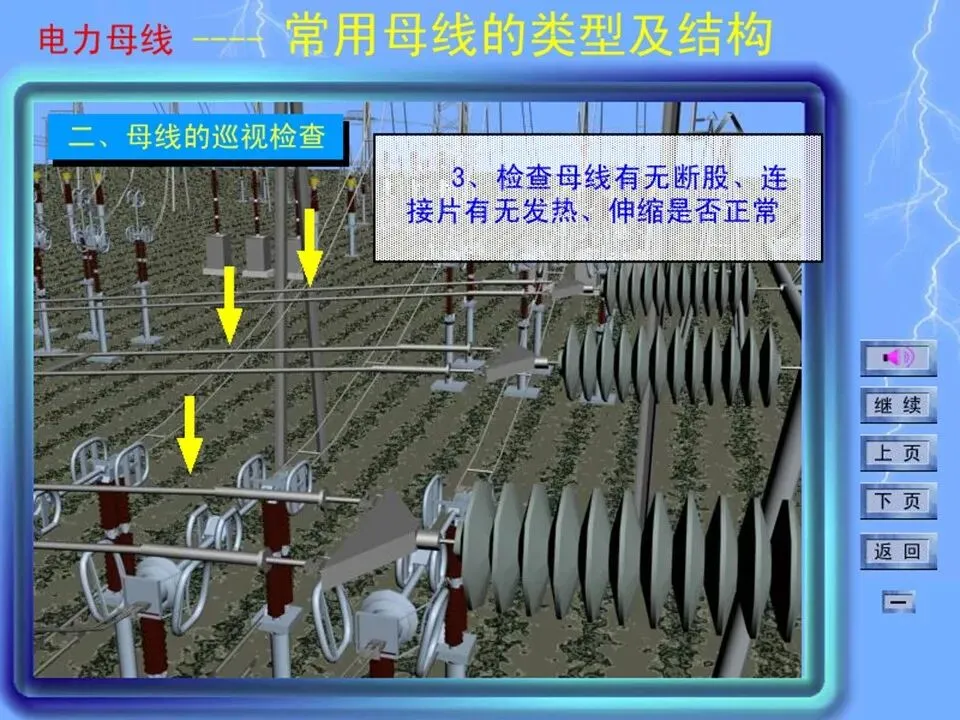

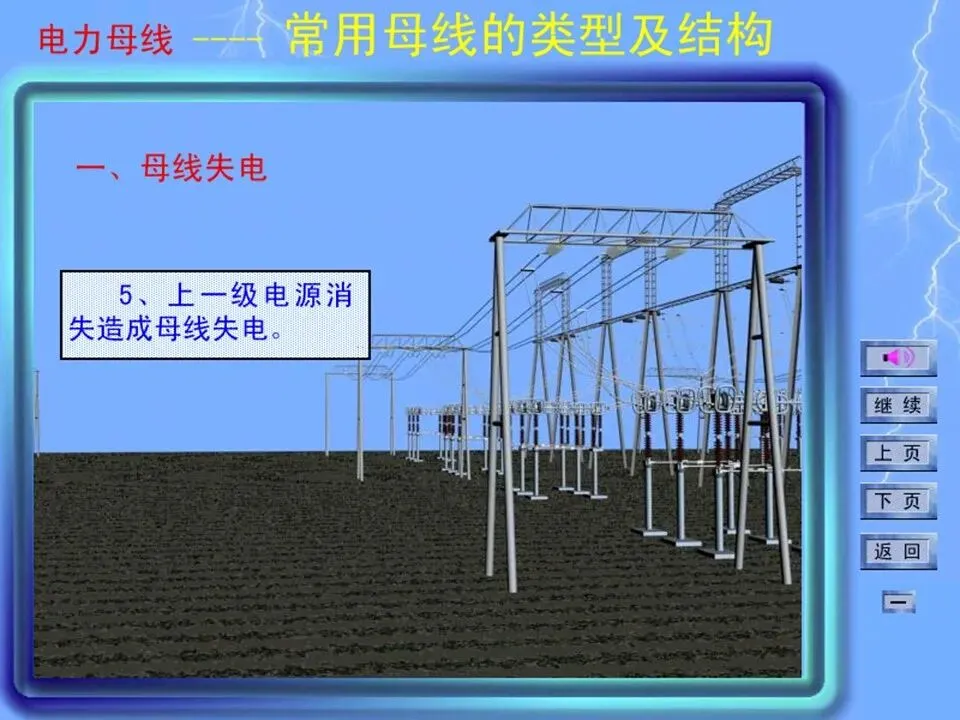

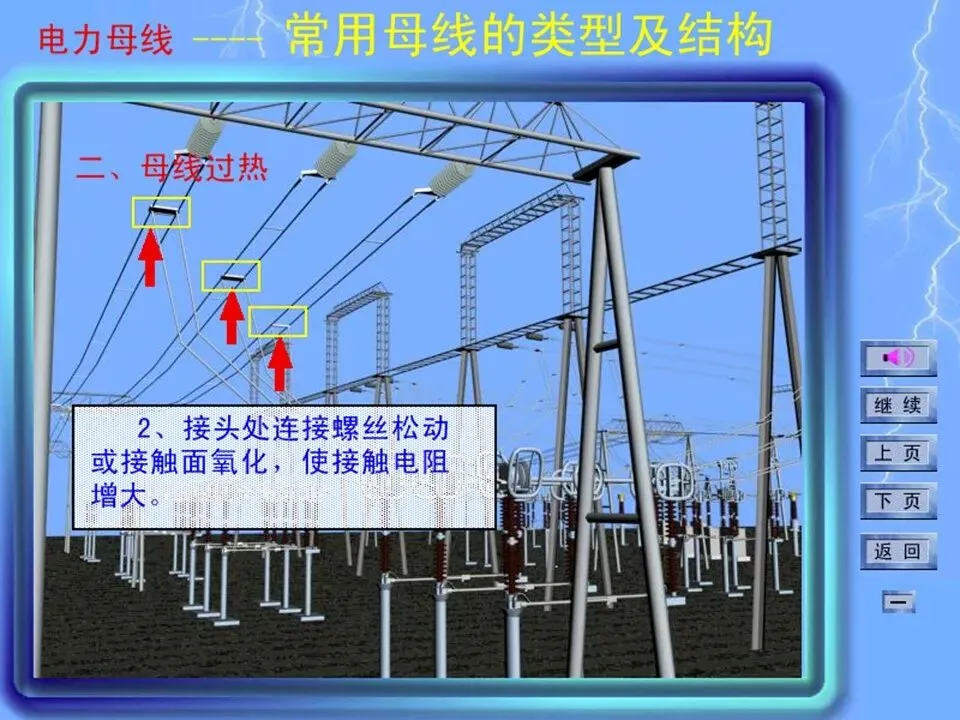

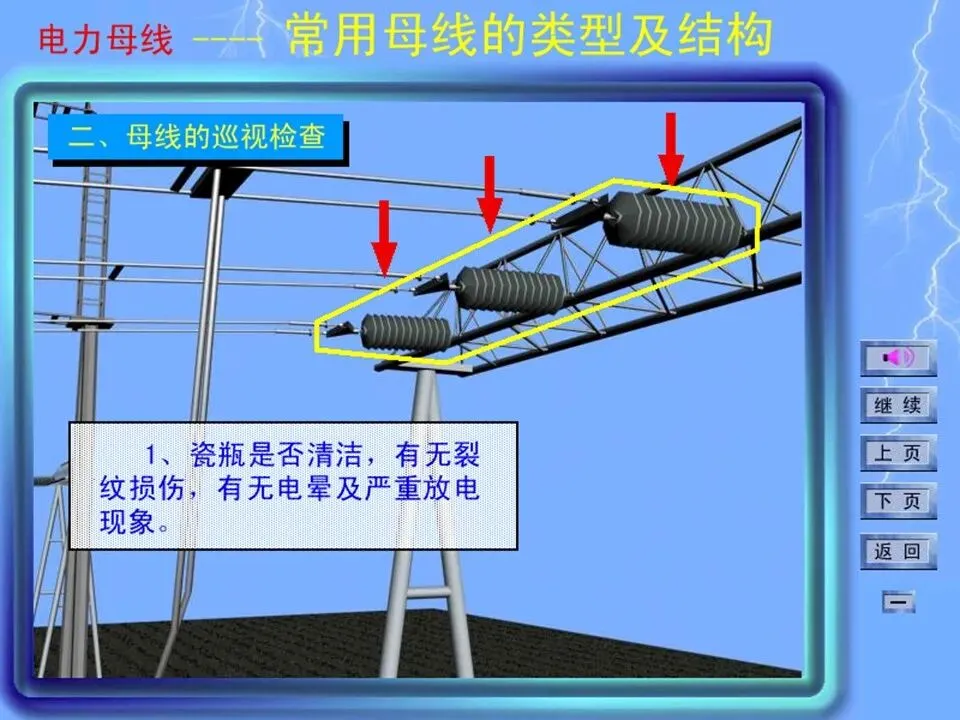

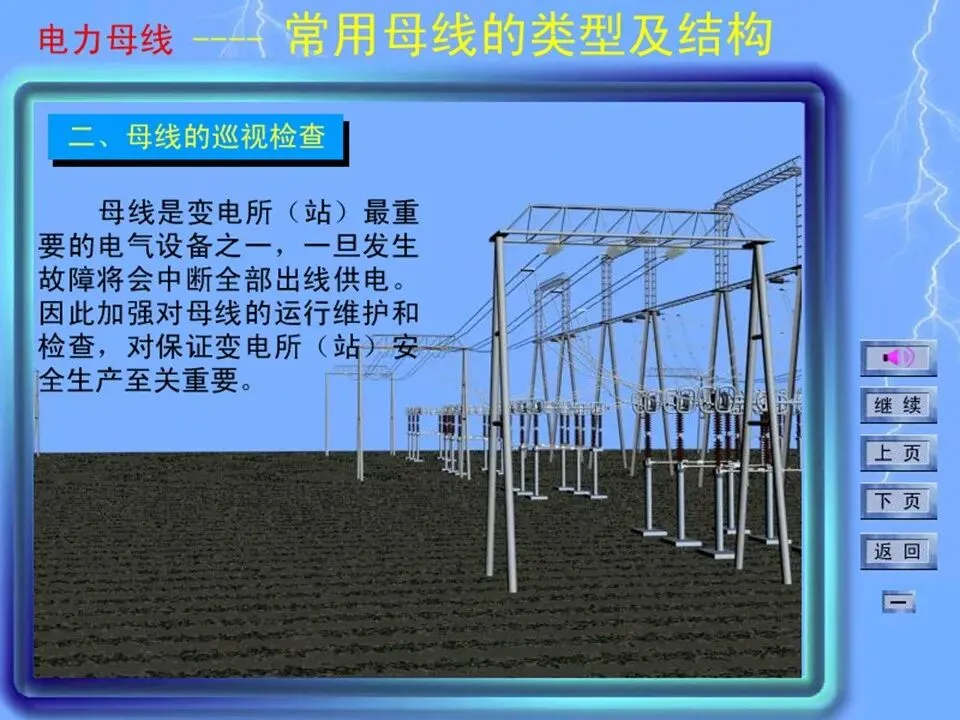

单母线接线具有简单清晰、设备少、投资小、运行保护方便，且有利于扩建等优点。但可靠性和灵活性较差，当母线或母线隔离开关故障或检修时，必须断开它所接的电源：与之相接的所有电力装置，在整个检修期间均需停止工作。

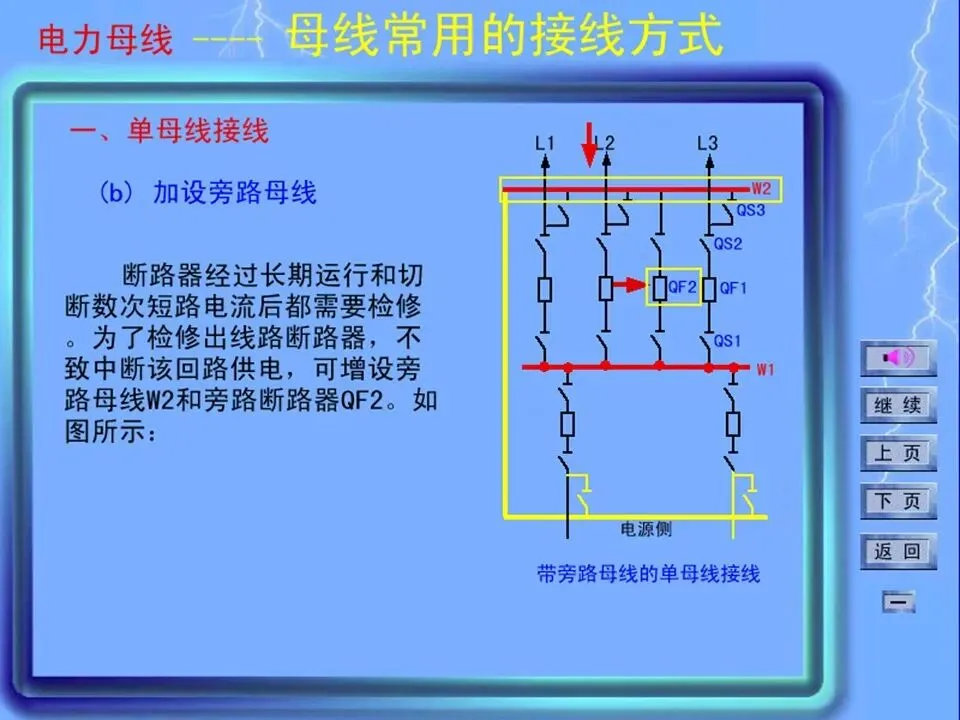

此外，在出线断路器检修期间，必须停止该回路的工作。因此，这种接线只适用于4-220kv系统中只有一台发电机或一台主变压器，且出线回路数又不多的中、小型发电厂或变电所。

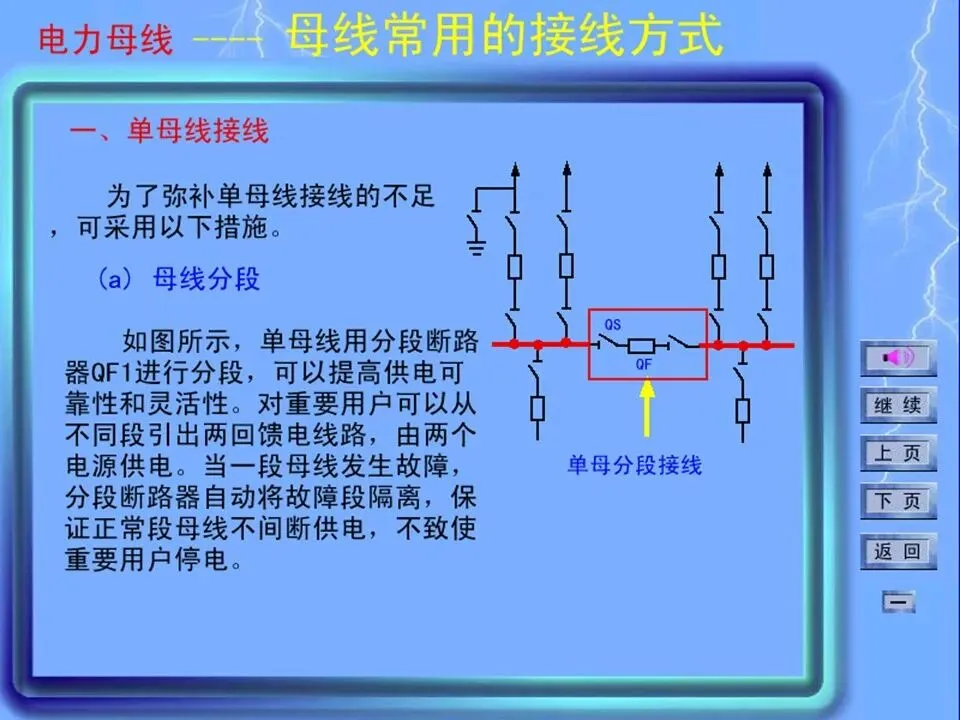

如图所示，单母线用分段断路器QF1进行分段，可以提高供电可靠性和灵活性。对重要用户可以从不同段引出两回馈电线路，由两个电源供电。当一段母线发生故障，分段断路器自动将故障段隔离，保证正常段母线不间断供电，不致使重要用户停电。
