点击领取>>变电二次设计要点及注意事项(实例详解).ppt

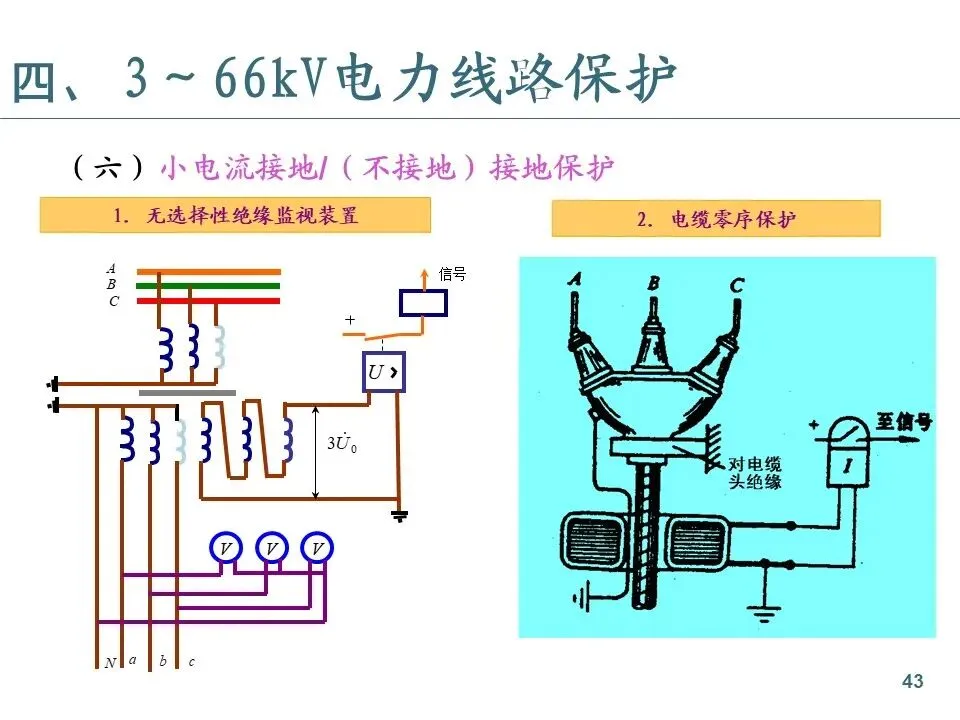

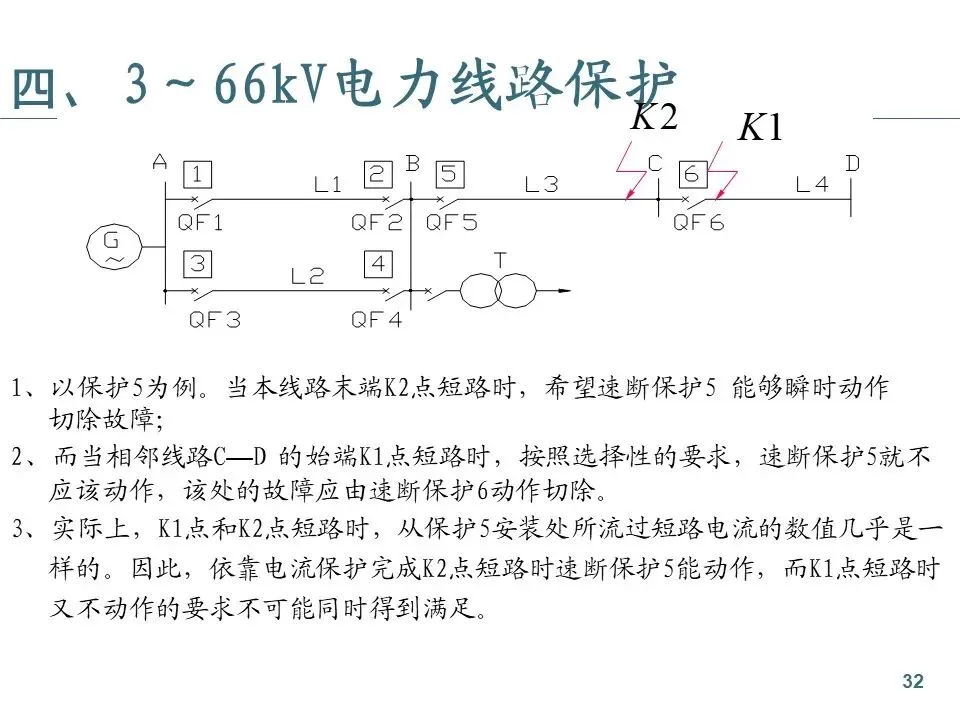

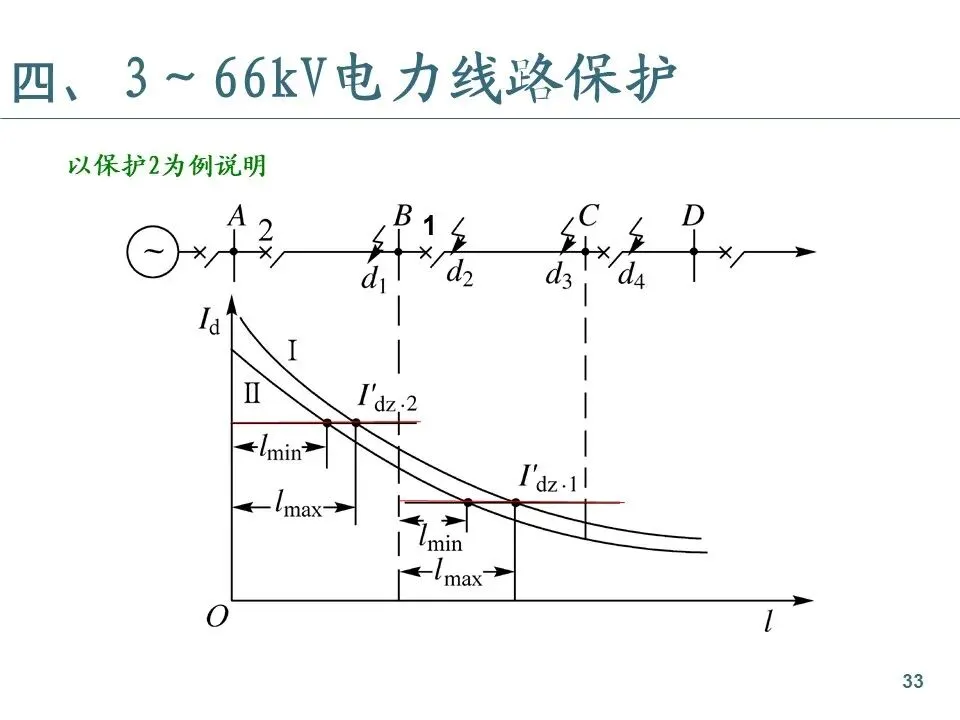

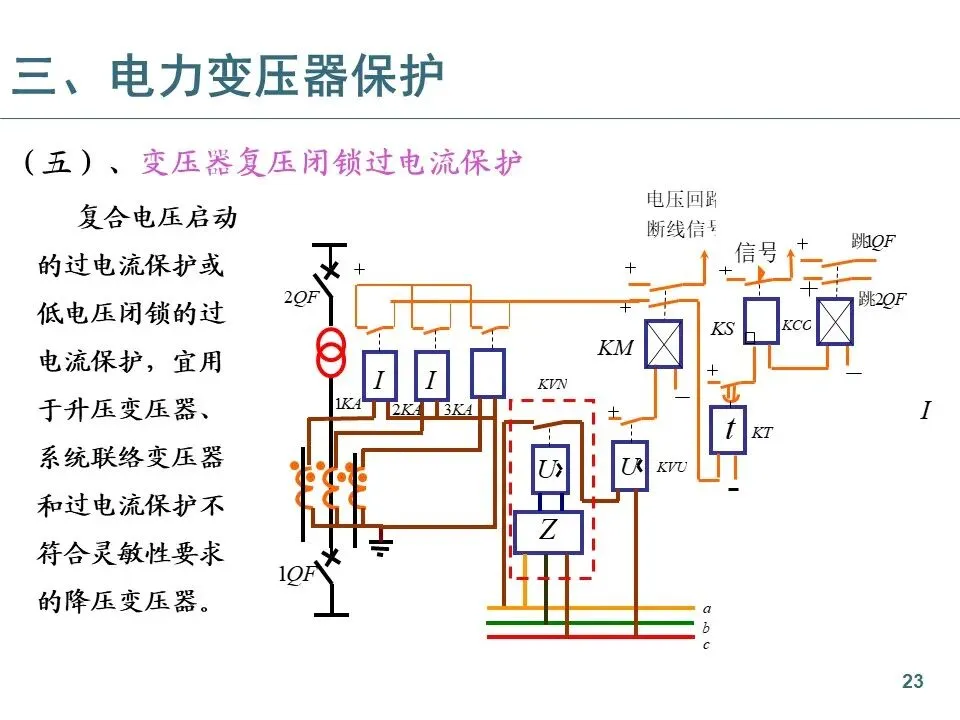

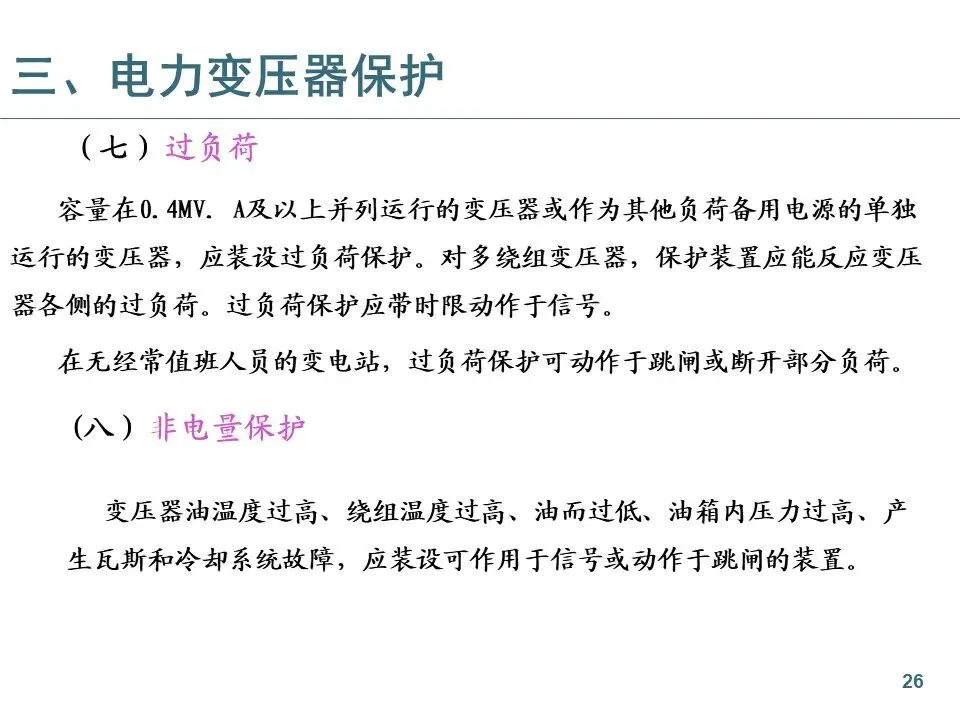

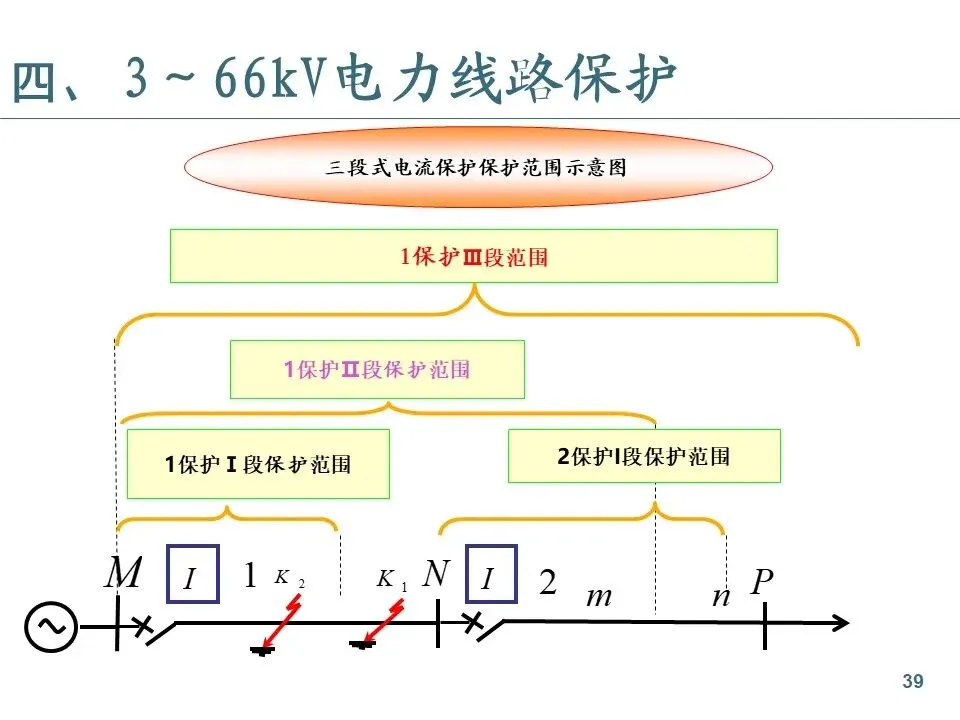

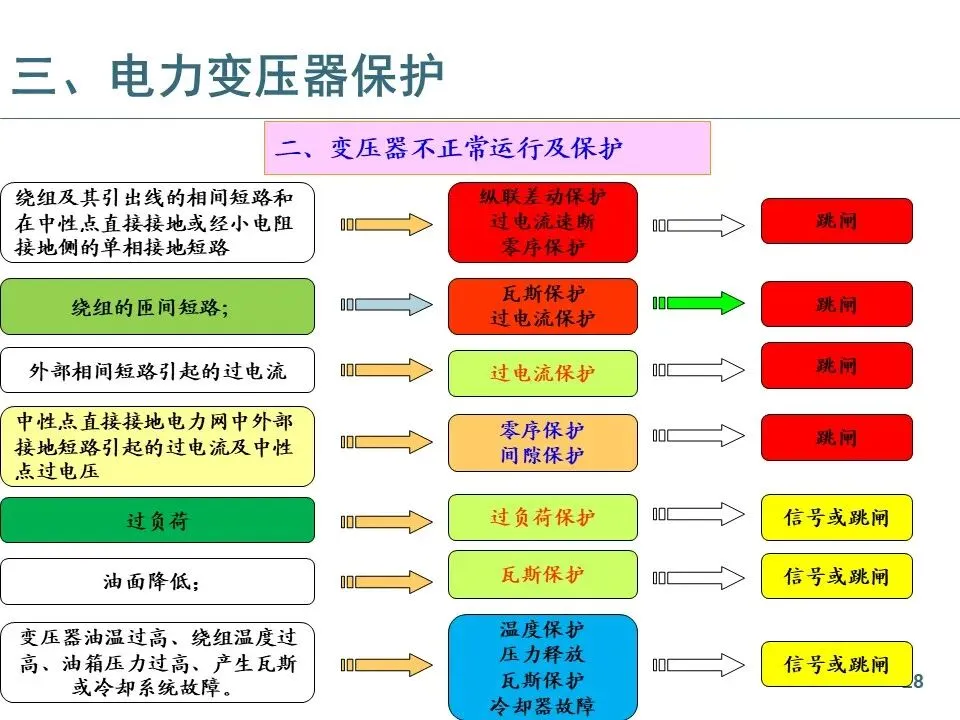

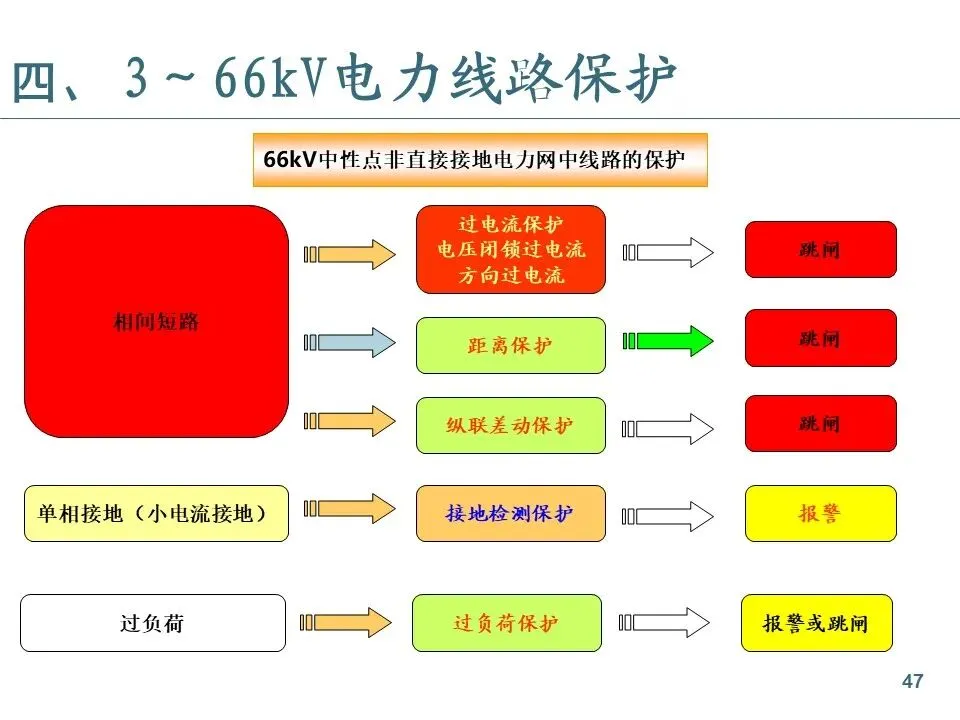

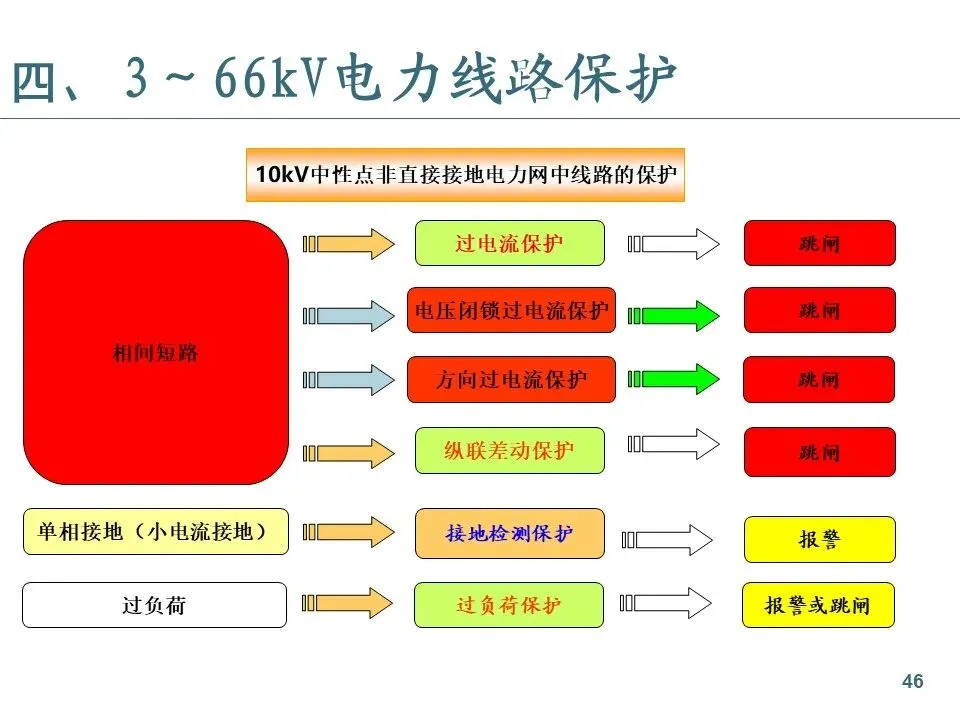

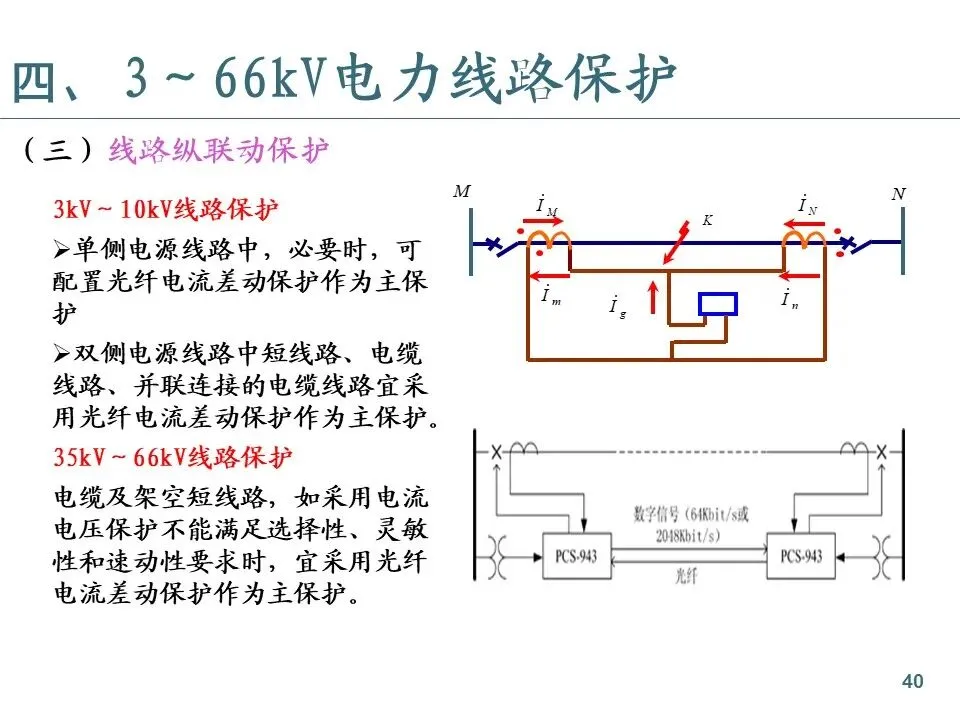

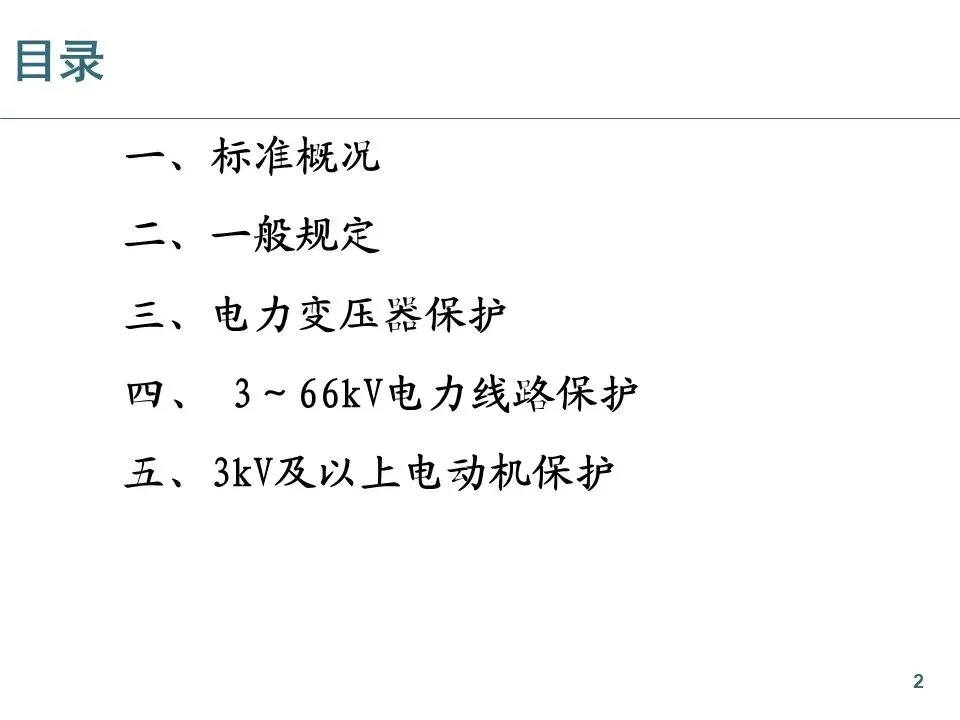

内容介绍：标准概况、一般规定、电力变压器保护、3～66kV电力线路保护、3kV及以上电动机保护

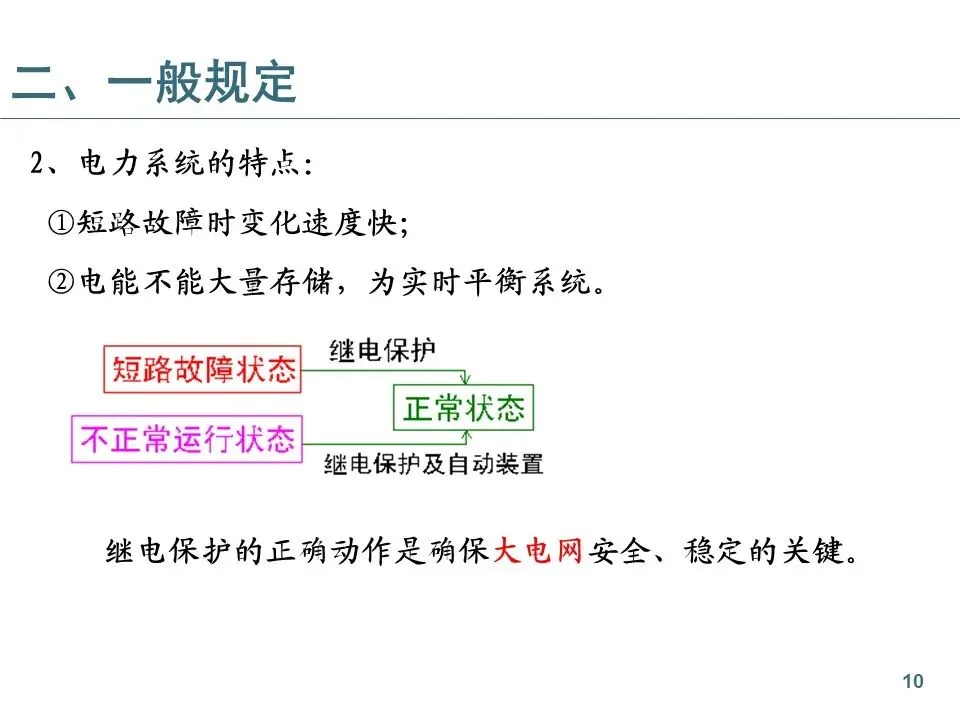

二、一般规定
（一）电力设备和线路应装设反应短路故障和异常运行的继电保护和自动装置。继电保护和自动装置应能及时反应设备和线路的故障和异常运行状态，并应尽快切除故障和恢复供电。
1、电气设备的三种状态：
① 故障状态；
② 不正常运行状态；
③ 正常状态。

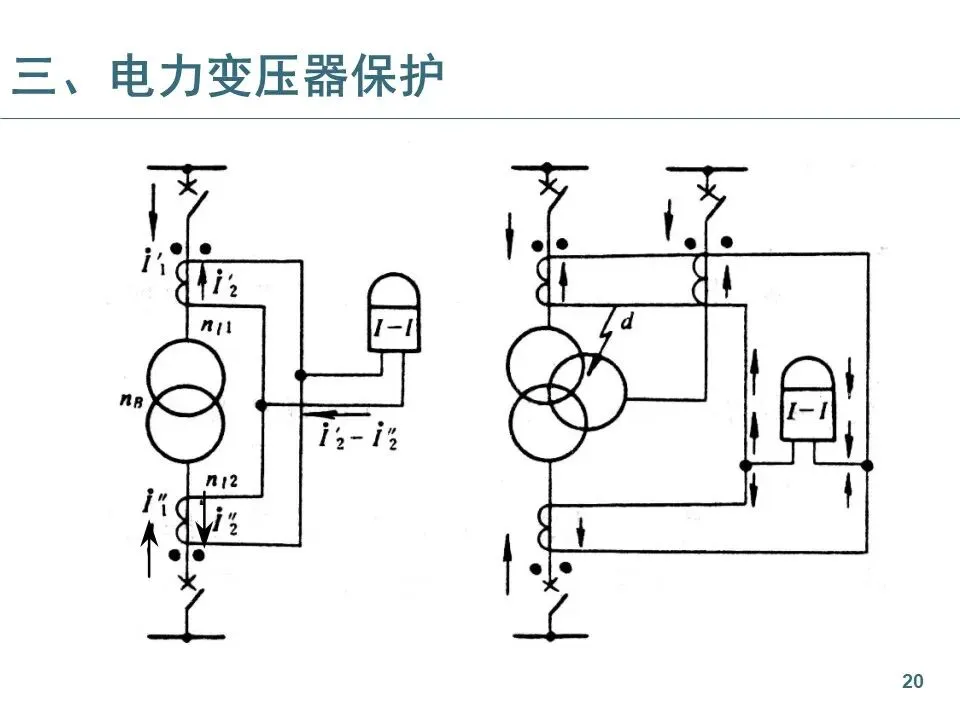

(三）纵差保护
Ø电压为10kV以上、容量为10MV·A及以上单独运行的变压器，以及容量为6.3MV·A及以上并列运行的变压器，应采用纵联差动保护;
Ø容量为10MV·A以下单独运行的重要变压器，可装设纵联差动保护。
Ø电压为10kV的重要变压器或容景为2MV·A及以上的变压器，当电流速断保护灵敏度不符合要求时，宜采用纵联差动保护。
