大家好，我是橙芯。今天是农历大年初一，在这里给各位读者拜个年！祝大家在新的一年里身体健康，阖家幸福，万事顺遂。 在这个辞旧迎新的日子里，全球半导体产业的齿轮并未停转。就在我们欢度春节时，南亚次大陆传来了一个值得关注的信号：一直被业界调侃为“PPT 造芯”的印度，这次拿出了真金白银的时间表。 据日经 xTECH最新报道，由日本半导体巨头瑞萨电子（Renesas）出资的印度封测工厂，已正式定档 2026年9月 开启商用生产。这不仅标志着印度本土半导体制造的“零突破”，更揭示了一个新趋势：日本半导体产业链正以“抱团”的形式，加速向印度转移。

1. 没有画饼：具体的产能与时间表

这并非一个单纯的意向书，而是一个已经倒排工期的实战项目。该项目由印度财团 Murugappa Group 旗下的 CG Power 主导（持股 92.3%），瑞萨电子提供技术支持（持股 6.8%），泰国封测厂 Stars Microelectronics 参与运营。

报道披露了极其精确的投产节点：

• 第1工厂：将于 2026年9月 率先启动商用生产。

• 第2工厂：目前正在建设中，预计 2027年10月 投产。

产能规划同样激进。两座工厂全面投产后，计划日最大产能约为 1450 万颗，年产能将突破 40 亿颗。

更令人咋舌的是资金来源。项目总投资额为 760 亿卢比（约 63 亿人民币）。为了促成此事，印度中央及地方政府承诺承担高达 70% 的投资额。这种力度的补贴，在全球范围内都极为罕见，足见印度政府的急迫心态。

图1 CG Power董事长 Vellayan Subbiah

2. 技术含金量：从低端切入，向先进封装跃进

如果你以为印度只能做最低端的卡证封装，那就低估了这次合作的深度。瑞萨带去的技术路线图非常清晰，旨在迅速拉平印度的技术水位。

• 起步即主流：初期生产 QFN、QFP 等传统封装，主要满足汽车和工业芯片的需求，确保快速量产和良率稳定。

• 进阶有布局：工厂规划中明确包含了 FC-BGA等先进封装技术，这是目前高性能计算芯片的主流封装方式。

• 未来野心：根据 CG Power 董事长 Vellayan Subbiah 的说法，未来还将引入 Chiplet和 2.5D 封装技术。

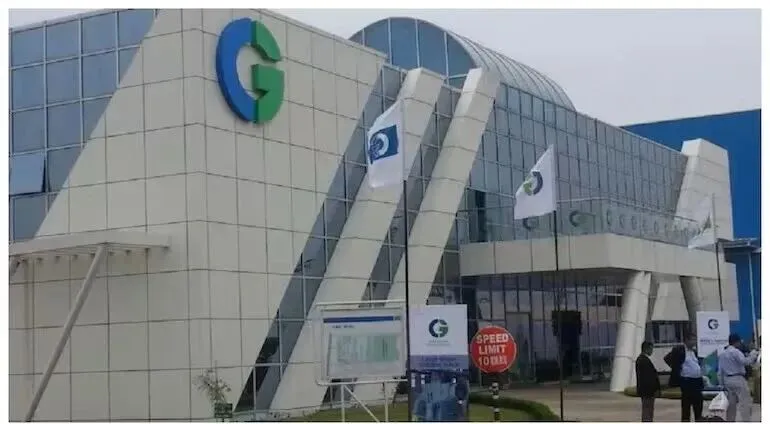

图2 印度CG Power

3. “日本军团”集体南下：供应链的体系化转移

这一项目的核心看点，不在于一家工厂的建立，而在于它带动了日本供应链的整体迁移。 瑞萨明确表示，将利用其在日本的供应链影响力，拉着日本设备和材料厂商一起去印度。目前已确定的“陪跑”名单堪称日本半导体全明星队：

• 设备：Advantest（爱德万测试）、Disco（迪斯科，晶圆切割巨头）。

• 材料：Resonac（昭和电工）、Sumitomo Bakelite（住友电木）、Shin-Etsu（信越化学）。

这意味着，一座印度工厂的背后，站着整个日本半导体产业链的支持。这不再是单点的产能转移，而是体系化的生态复制。

    「橙芯」视点

1. 补贴催熟下的商业脆弱性

印度政府承担 70% 投资额的做法，虽然短期内能强行拉起产能，但这种违反市场规律的“超级补贴”犹如兴奋剂。对于一个缺乏水电基础设施稳定性、供应链配套尚不完善的新兴市场，这种靠政策强行催熟的模式，极易导致成本结构的扭曲。一旦补贴退坡，这些工厂能否在自由市场中具备自我造血能力，仍需打上一个巨大的问号。

2. 日本企业的“投机式”布局

瑞萨仅持股 6.8% 的操作，暴露了日本企业典型的风险厌恶与投机心态。这并非全情投入的战略押注，而是一场“低成本的试探”。利用印度的钱（补贴+财团资本）来为自己的技术和设备找出路，成功了是开疆拓土，失败了也仅损失皮毛。这种缺乏深度捆绑的合作模式，可能导致双方在面对良率爬坡等困难时出现推诿，难以形成合力。

3. 全球产能过剩的隐忧

当印度、美国、欧洲、日本都在用巨额补贴重复建设半导体产能时，行业正面临一场潜在的“产能过剩”危机。特别是在成熟制程封测领域，全球需求并未出现爆发式增长。印度这 40 亿颗年产能的释放，很可能不是在创造新市场，而是在通过地缘政治手段挤压现有（主要是中国和东南亚）的市场份额，引发新一轮的价格内卷。

     互动探讨

印度政府为了这颗“芯”，直接承担了 70% 的投资额，试图用钱砸出一个产业。

您认为，这种“违背市场引力”的补贴模式，最终是能创造出下一个世界工厂，还是在潮水退去后留下一地鸡毛的烂尾工程？

欢迎在评论区留下您的犀利观点。
