手把手教你用PPT画网络拓扑图

晚上好，我的网工朋友。

好久没和你们聊拓扑图了，群里总是不乏有人问，拓扑图怎么设计，怎么配置，或者让大佬看看自己做的这图有没有啥问题的……

画拓扑图的方式有很多，在线软件，Visio，PPT，都是方法。

问题是你要怎么从0到1，怎么样用拓扑图完美地把你的网络逻辑结构、思路呈现出来。

没经验的朋友真的不知道从哪里上手。

今天就给你来一篇绘制拓扑图详解，从一页白纸开始，教你怎么从0到1亲手绘制一张拓扑图。

今日文章阅读福利：《思科、华为、华三、锐捷等多厂商图标合集（PPT+Visio版本）》

既然都说到拓扑了，奉上精心整理的各大厂商图标，绝对能用上。添加好友，发送暗号“图标”，即可获取各大厂商的图标合集。

 前30名粉丝 免费获得资源

01

什么是网络拓扑（Topology）？

 01  什么是网络拓扑（Topology）？

网络拓扑是用于描述计算机网络环境（计算机、主机、网络设备等线路连接情况）的一种制图。一般将拓扑分为两类：

1) 物理拓扑

描述网络各节点的物理连接情况。

2) 逻辑拓扑

描述网络环境的逻辑结构（本文档主要探讨此种拓扑的绘制）。

在计算机网络领域，网络拓扑是一个非常重要的工具。

掌握专业的拓扑绘制技巧是从事数通工程的一个基本要求，一个专业的、规范的网络拓扑不仅仅能够清晰的、直观的呈现网络的逻辑结构，更有利于项目实施、运维管理、排错等等，也能够很好的呈现数通工程师的职业软技能。

数通工程要调得了设备排得了错写的了文档，更要画得一手文艺、骚气蓬勃的拓扑：

 02  网络拓扑的常见绘制工具

1）Powerpoint

适合中小型网络拓扑绘制；小巧方便，扩展性强，实用性强

适合讲演及方案演示、实施方案、实施报告等交付材料，使用范围较广。

2）Visio

适合大型拓扑绘制；工业标准。功能强大、信息容量强大，便于打印、喷绘。

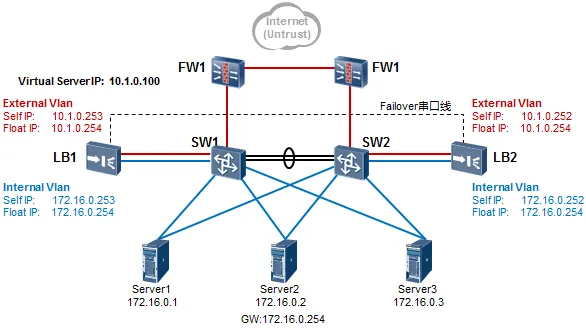

 01  Case1

上图用于描绘一个F5负载均衡器的典型双臂组网场景。由于此处是为了描述F5双臂组网的实现机制，因此拓扑呈三层架构：防火墙、核心层的交换机与F5、服务器。

同时用红色、蓝色线条及标注文字区分F5上对内及对外的VLAN，拓扑中只标注相关的信息元素，简洁明了。

 02  Case2

同样是典型的分层结构，只不过线条更多是直线，层次感较好。

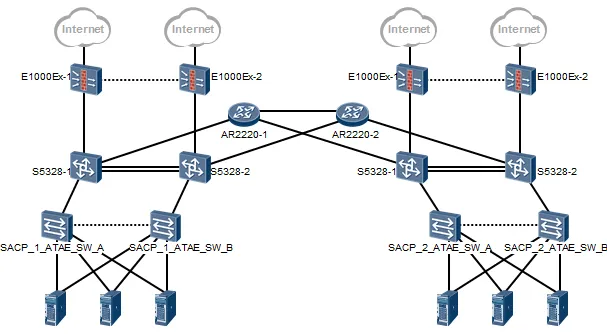

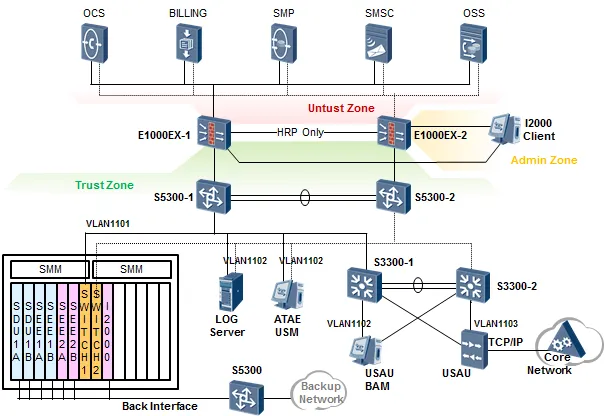

 03  Case3

 04  Case4

两个站点的网络通过两台路由器互联。

以下是在PPT上绘制拓扑的大体步骤，当然，这只是个参考或建议：

1. 首先在纸上画个草稿，熟练之后，做到拓扑在心中

2. 通过辅助手段描绘拓扑框架，利用好线条和框架色块（可根据业务逻辑进行区块的划分）

3. 放置设备图标

4. 标记信息元素、添加文字标注

5. 完成整体绘制

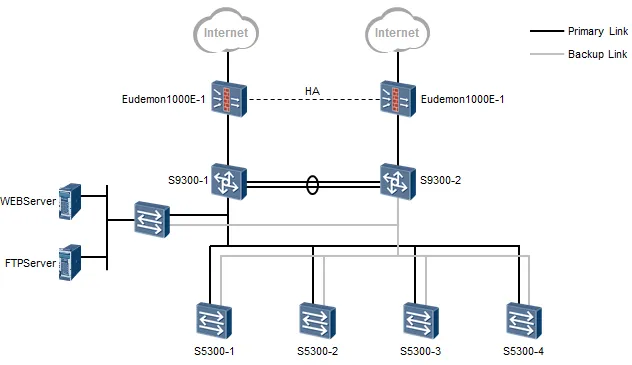

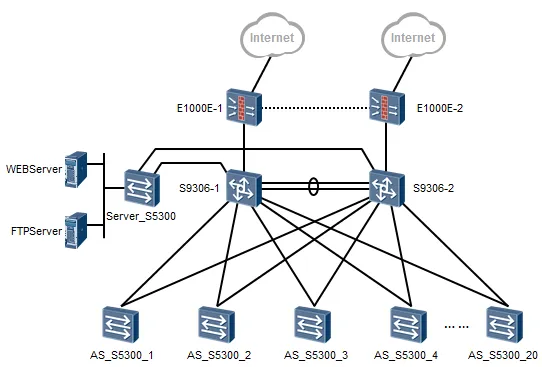

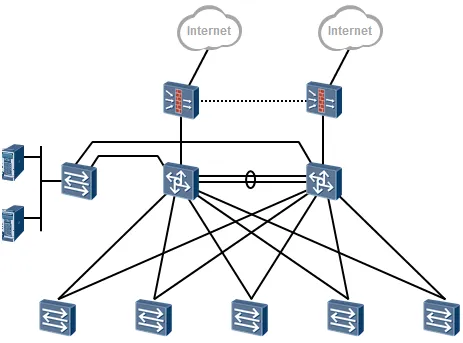

下面看一个例子：

这是一个典型的三层结构的网络，拓扑的大体框架还是非常好分辨的。

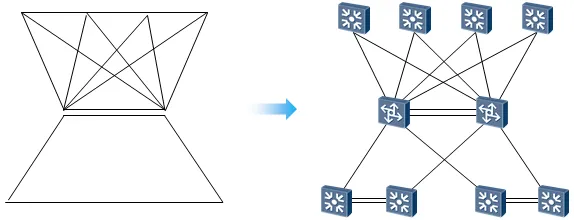

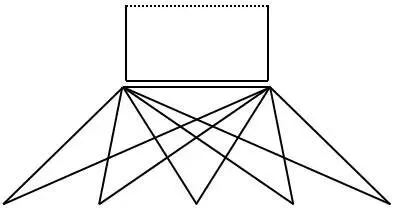

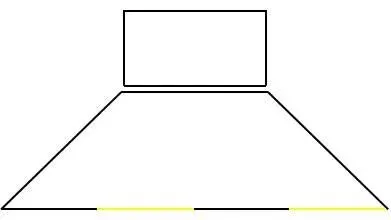

 01  绘制拓扑框架

首先用辅助线条描绘出网络的大体框架，这个框架出来了，网络结构也就清晰了。

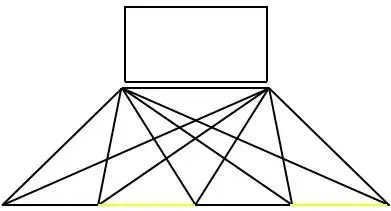

 02  绘制主要线缆

在框架的基础之上，绘制主要的连接线缆。

 03  去除辅助线

在上面的绘制过程中，为了保证线条绘制的精确性和对成型，使用了一些辅助线条，在这一步中由于主题线条已经绘制好了，因此可以将辅助线条删除。

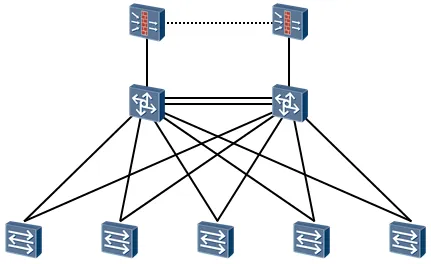

 04  放置设备图标

将设备图标放置到拓扑中，可做适当调整。保持设备图标的对齐和分布。

在绘制的时候其实有许多技巧可以提高拓扑的绘制效率。

例如灵活使用PPT的图标平移，灵活使用PPT的图标分布及对齐功能等。

 05  填充其他节点及元素

填充其他图标及信息元素，主体拓扑出来后，这一步实际上就变得非常轻松了。

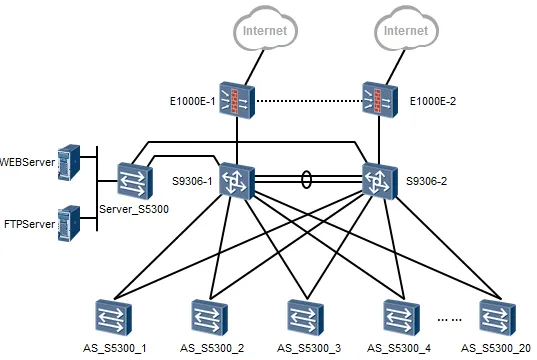

 06  填充信息标注元素

填充信息标注，例如设备名称，线缆类型等等。如果要求严格，可以再添加图例标注等信息。

以上所谓步骤，只是提供一个拓扑绘制的大致思路，并非所有的拓扑都需要照搬照抄上述步骤来绘制，有些拓扑异常复杂，更非简单几步就能完成。

根据物理网络环境，结合客户业务逻辑结构，最终落地成逻辑的网络拓扑图，其实体现的是工程师对客户网络环境、网络需求、网络协议等的综合理解。

 01  绘制规范摘要

● 准确呈现网络逻辑结构

● 网络层次分明易读，设备使用情况及互联情况清晰

● 网络关键节点信息完善、准确

● 重点突出，节点元素可适当取舍

● 图例注释完善，拓扑格式统一

● 符合工业规范（如果是工程制图）

 02  绘制注意事项

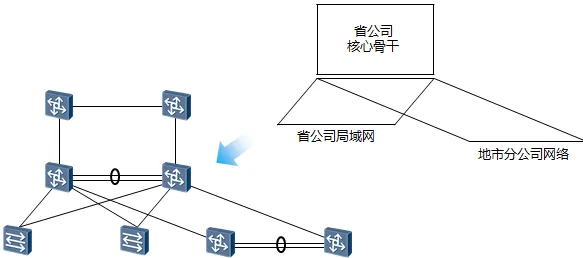

● 先构图、再框架、接着设备和标示

在绘制规模较大的网络拓扑之前，先把网络结构理解一下，再结合业务逻辑考虑如何来构图，这是非常重要的。

如果前期构图弄的好，拓扑画出来会非常专业和高效。

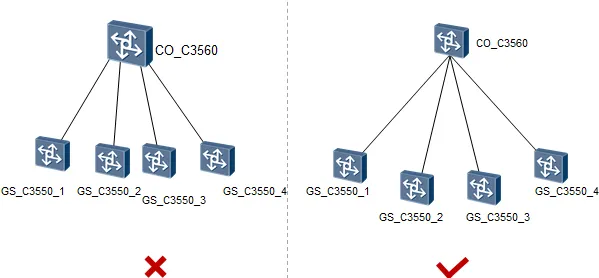

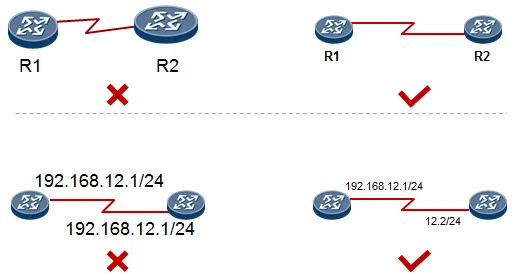

● 图标大小、标示位置要合理

在绘制的时候，图标的大小及摆放位置是非常需要注意的，如果没有细致的控制，拓扑出来的感觉就会凌乱和不专业。

拓扑呈现完整、格式统一、布局整洁不凌乱。

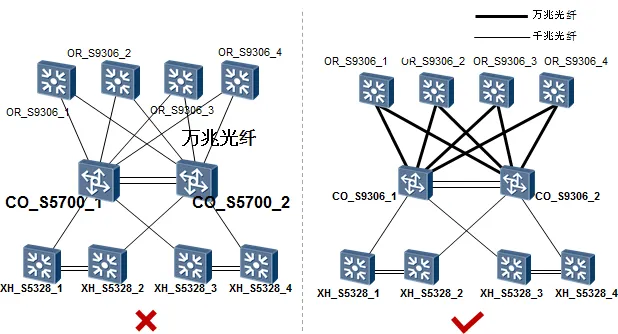

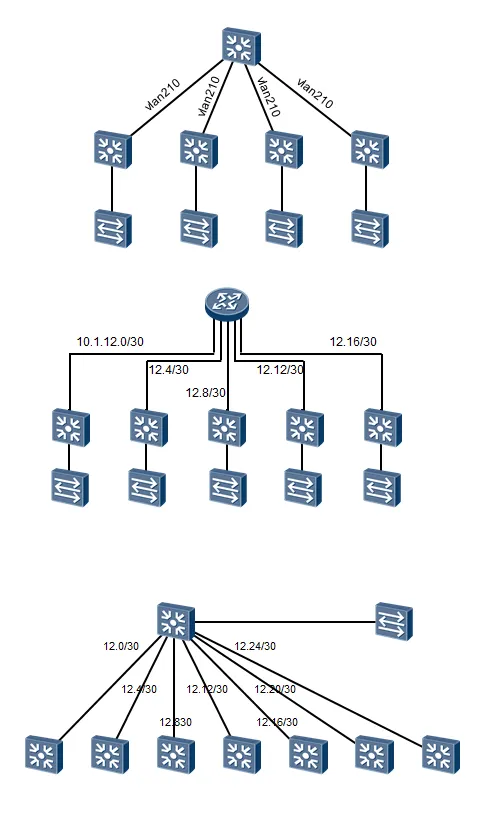

● 拓扑元素要规范

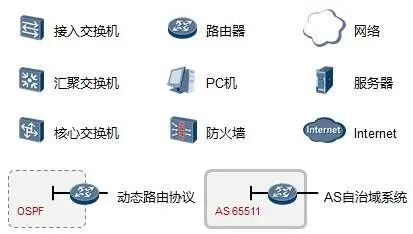

最好使用同一的图标库，例如华为的网络图标库，就统一用华为图标。

 03  PPT操作技巧

1、快捷键

✦ Ctrl按住不放，拖动图标进行复制

✦ Ctrl+Shift按住不放，拖动图标进行平移复制

✦ Ctrl+Shift+Alt按住不放，拖动图标手柄进行以中心为基准的等比放大

2、图形相关

✦ 层叠；快速移动；中心点为轴心等比放大

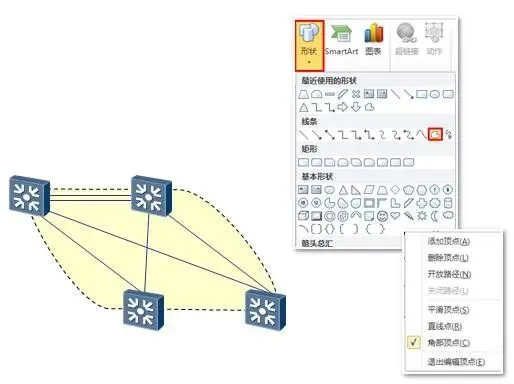

✦ 自由图形

✦ 自动对齐、排列

3、线条相关

自由曲线

… …

自由图形：

怎么样，听到这，是不是悟了？

画拓扑其实就是这么简单，整个小作业给你们，不熟悉的朋友可以照着下面的图练习一番啊。
