三级配电、二级保护、TN-S接零

三级配电系统

定义：三级配电是指总配电箱、分配电箱、开关箱逐级配电的系统。这就像人体的血液循环系统，心脏（总配电箱）将血液（电能）泵送到大动脉（分配电箱），再由大动脉输送到毛细血管（开关箱），最后供给各个器官（用电设备）。

三级配电的必要性：

层次分明：便于管理和控制，哪一级出问题就处理哪一级

分段保护：某一段故障不会影响其他段

责任清晰：各级配电箱有明确的管理责任人

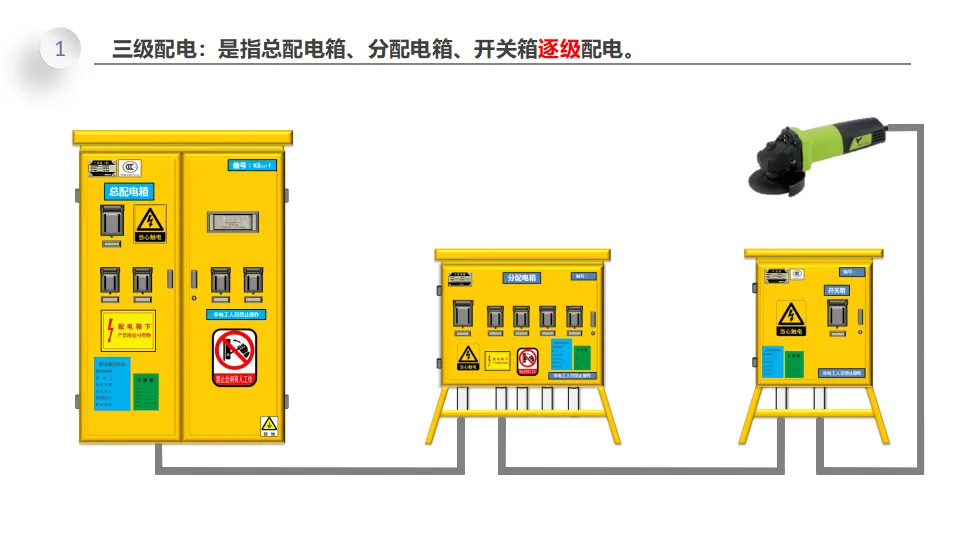

三级配电结构图：

变压器 → 总配电箱 → 分配电箱 → 开关箱 → 用电设备

（一级）（二级）（三级）（末端）

各级配电箱的功能定位：

总配电箱（一级）：

位置：靠近电源，一般在变压器附近

功能：总控制、总保护、总计量

配置：总隔离开关、总漏电保护器、电表、电压表、电流表

分配电箱（二级）：

位置：用电区域中心，便于向各开关箱配电

功能：区域配电、区域保护

配置：分路隔离开关、分路漏电保护器（可选）

开关箱（三级/末端）：

位置：靠近用电设备，距离设备不超过3米

功能：设备控制、末级保护

配置：隔离开关、漏电保护器、插座

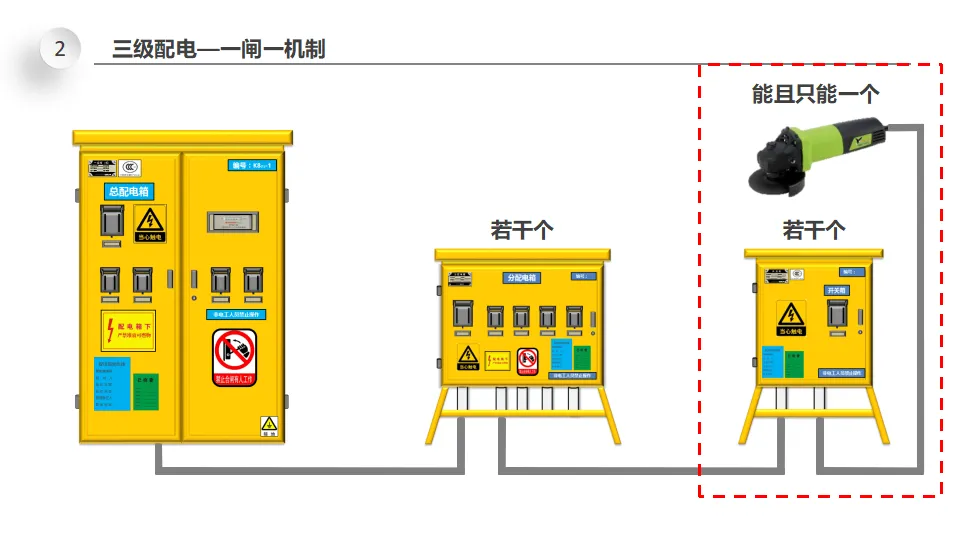

三级配电核心原则——"一机一闸一漏一箱"

"一机一闸" ：一台用电设备必须有独立的一个开关，不得一个开关控制多台设备

"一闸一漏" ：每个开关箱必须安装一个漏电保护器

"一箱" ：每台设备必须有独立的专用开关箱

违规案例：某工地一个开关箱带3台振捣棒，其中一台漏电，导致三台都带电，工人触碰后触电身亡。这就是典型的"一闸多机"违规。

正确做法：每台设备一个开关箱，专人管理，专箱专用。

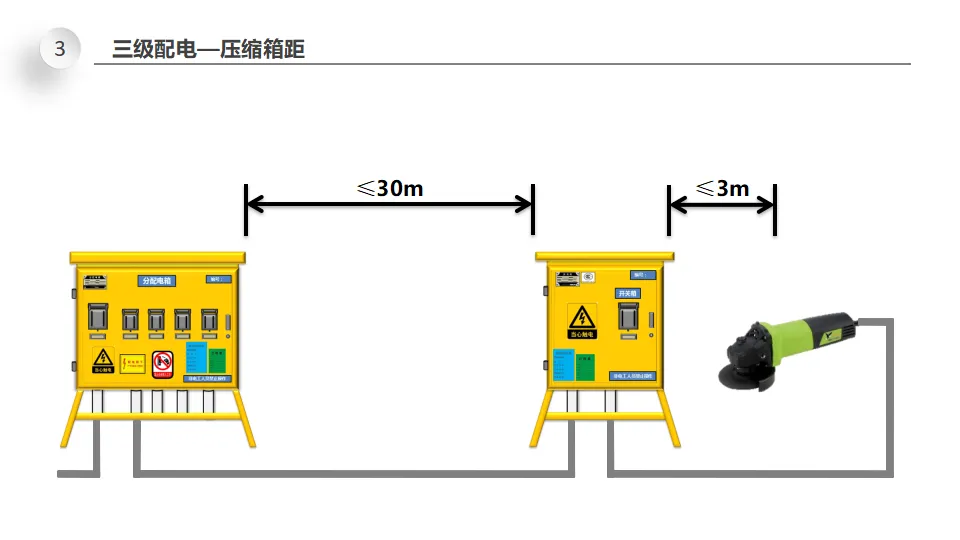

三级配电——压缩箱距（距离要求）

规范要求：

分配电箱与开关箱距离：≤30米

开关箱与用电设备距离：≤3米

为什么要有距离要求？

电压降：距离过长会导致电压下降，设备无法正常工作

安全隐患：距离过长，线缆拖地、磨损、碾压的风险增加

应急响应：距离近，发生故障可快速切断电源

检查方法：用卷尺实地测量，不符合要求立即整改。

整改措施：增设分配电箱或开关箱，确保距离达标。

二级漏电保护系统

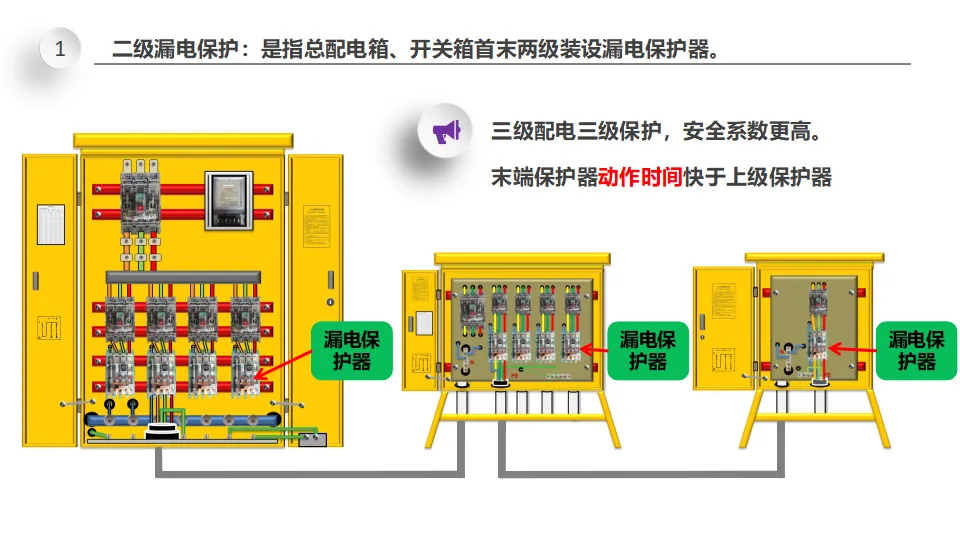

定义：二级漏电保护是指在总配电箱和开关箱首末两级装设漏电保护器。这相当于给用电系统上了"双保险"，总箱保护是"总闸"，开关箱保护是"贴身保镖"。

为什么只设二级，不是三级？

分配电箱可不设漏电保护器，因为前端有总箱保护，后端有开关箱保护

避免越级跳闸：如果每级都设，容易发生越级跳闸，影响范围大

经济性与实用性平衡：二级保护既能保证安全，又经济合理

二级漏电保护动作参数详解

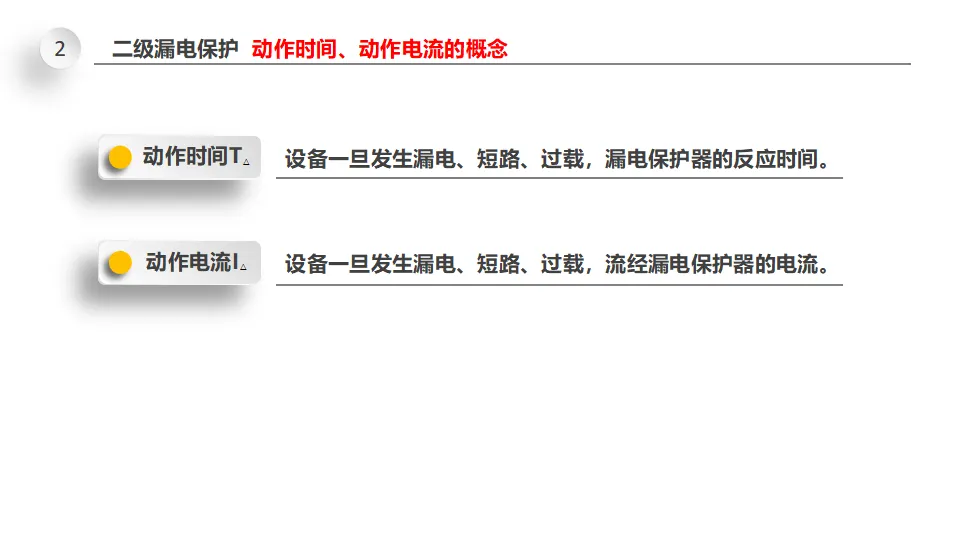

核心概念：

动作时间（T△）：设备发生漏电、短路、过载时，漏电保护器切断电源的反应时间

动作电流（I△）：触发保护的最小漏电电流

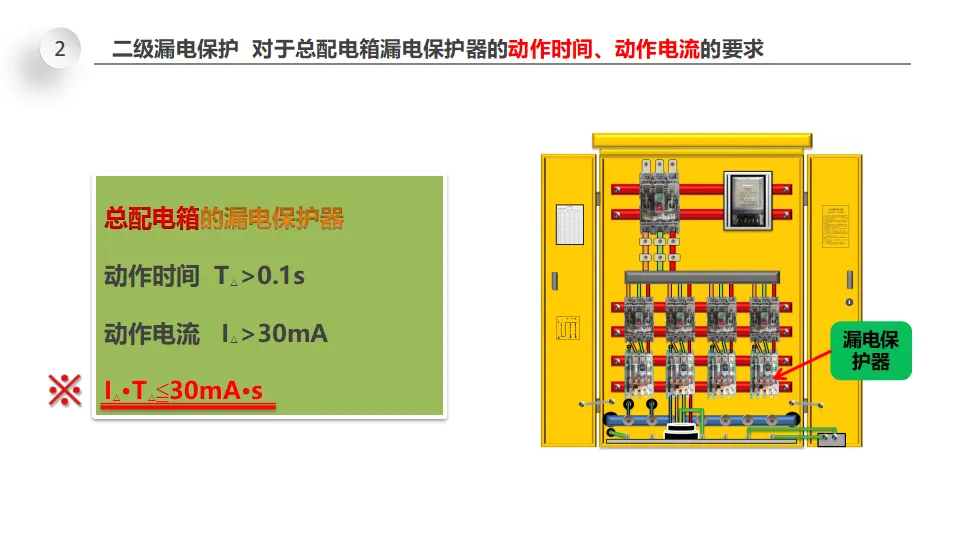

总配电箱漏电保护器要求：

动作时间：T△ > 0.1秒（故意设置延时，避免越级跳闸）

动作电流：I△ > 30mA（30毫安以上才动作）

乘积要求：I△·T△ ≤ 30mA·秒

为什么总箱要延时？

选择性保护：末端先跳闸，避免总箱一跳全厂停电

故障定位：能快速判断是哪一级出问题

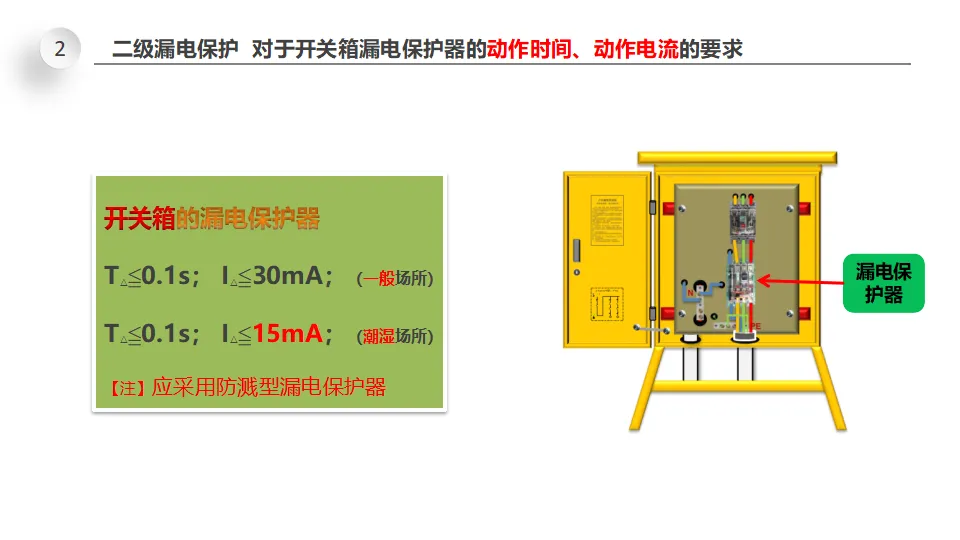

开关箱漏电保护器要求：

一般场所：T△ ≤ 0.1秒，I△ ≤ 30mA

潮湿场所：T△ ≤ 0.1秒，I△ ≤ 15mA（更灵敏）

特殊要求：潮湿场所应采用防溅型漏电保护器

关键区别：总箱保护是"后备保护"，开关箱保护是"直接保护"。

漏电保护器试验方法

每日试验：使用前应启动漏电试验按钮试跳一次

目的：检验保护功能是否正常

方法：按黄色"T"按钮，开关应立即跳闸

异常处理：按了不跳，说明失效，必须立即更换

定期检查：每月用漏电保护器测试仪检测

检测项目：动作时间、动作电流

标准：动作时间≤0.1秒，动作电流误差≤10%

违规案例：某工地漏电保护器失灵，工人触电时未跳闸，导致死亡。事后检查发现，该保护器已半年未试验。

TN-S接零保护系统

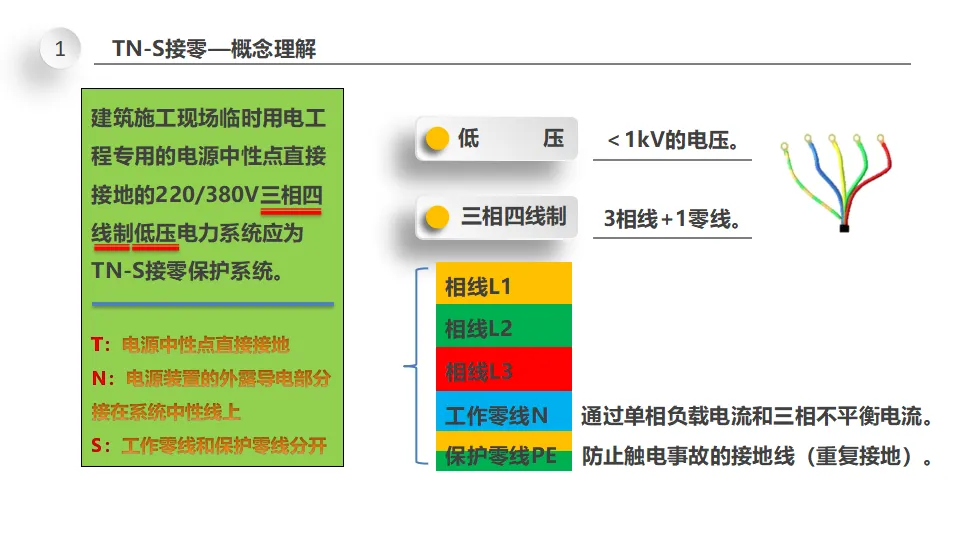

定义：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相五线制低压电力系统，应为TN-S接零保护系统。

字母含义解析：

T：电源中性点直接接地

N：电源装置的外露导电部分接在系统中性线上

S：工作零线（N）和保护零线（PE）分开

系统构成：

3根相线：L1、L2、L3（火线），对地电压220V

1根工作零线：N，通过单相负载电流和三相不平衡电流

1根保护零线：PE，专门用于防止触电的接地线，必须重复接地

关键理解：TN-S系统有5根线，不是4根。PE线是"生命线"，必须独立设置，严禁与N线混用。

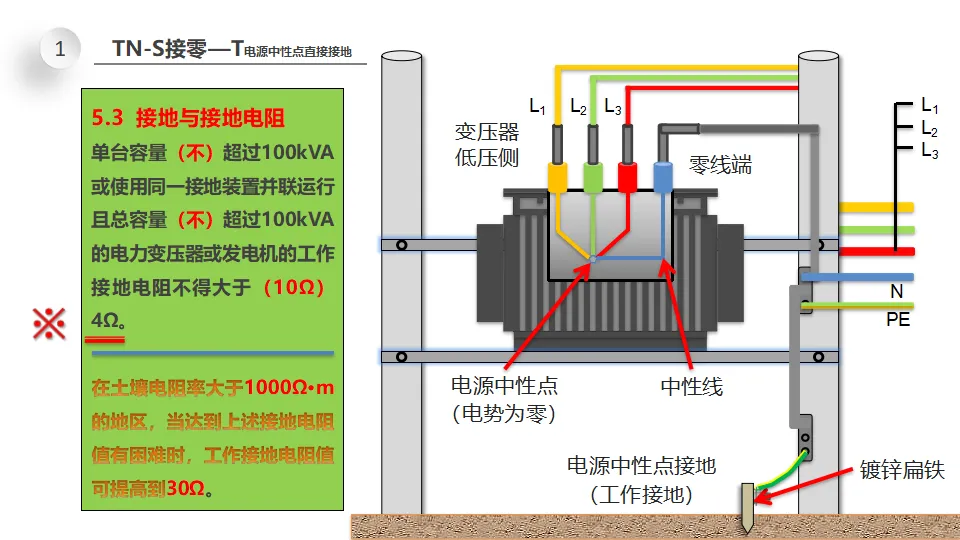

接地的两种类型

工作接地

定义：电源中性点的接地

作用：保证系统正常运行，稳定电压

接地电阻要求：≤4Ω（单台容量≤100kVA时≤10Ω）

特殊地区：土壤电阻率>1000Ω·m时，可放宽至30Ω

2. 重复接地

定义：在配电线路的末端（开关箱）再次将PE线接地

作用：

降低漏电设备外壳的对地电压

缩短漏电故障持续时间

改善防雷性能

设置位置：总配电箱、分配电箱、开关箱

接地装置：镀锌扁铁或圆钢，埋入地下，连接PE线

检查要点——外电线路

外电线路安全距离

什么是外电线路？：施工现场周边的架空线路或埋地电缆，属于"既有线路"，不是施工临时用电。

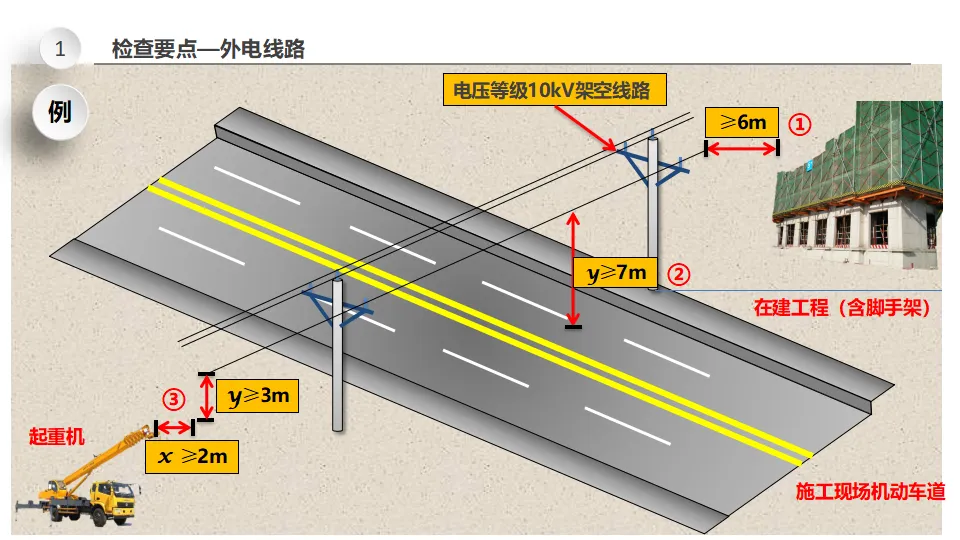

安全距离要求（与外电线路保持的安全距离）：

与在建工程（含脚手架）的距离：

电压等级≤10kV：垂直距离≥6米，水平距离≥7米

电压等级35kV：距离相应增加

与施工现场机动车道的距离：

电压等级≤10kV：≥7米

与起重机的距离：

电压等级≤10kV：≥3米（沿垂直方向），≥2米（沿水平方向）

检查方法：

目测估计距离

必要时用测距仪测量

特别注意：脚手架搭设、塔吊作业时最容易接近外电线路

外电线路防护措施

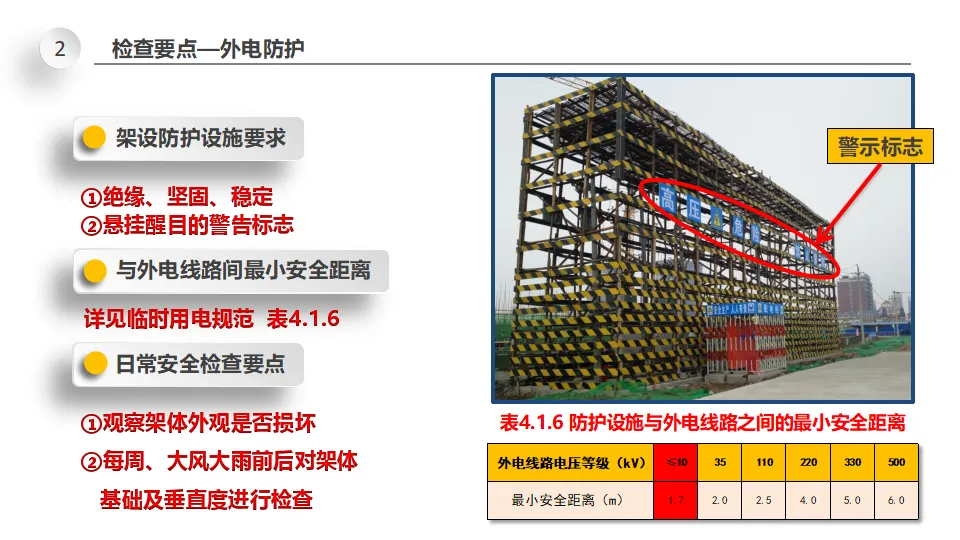

当安全距离不足时，必须采取防护措施：

防护设施类型：

绝缘隔离：用绝缘材料搭设防护架
屏障隔离：用木板、竹笆等搭设屏障
停电迁移：与供电部门协商，临时停电或迁移线路

防护设施要求：

绝缘、坚固、稳定：能承受风吹雨打

悬挂醒目的警告标志："高压危险，禁止靠近"

检查要点：

外观检查：观察架体是否损坏、变形

定期检查：每周、大风大雨前后检查架体基础及垂直度

基础稳固：架体基础不得下沉、倾斜

触电事故案例：某工地塔吊司机操作不当，吊臂碰到10kV高压线，司机当场触电死亡，地面3人受伤。事故原因就是安全距离不足且未做防护。

检查要点——配电箱

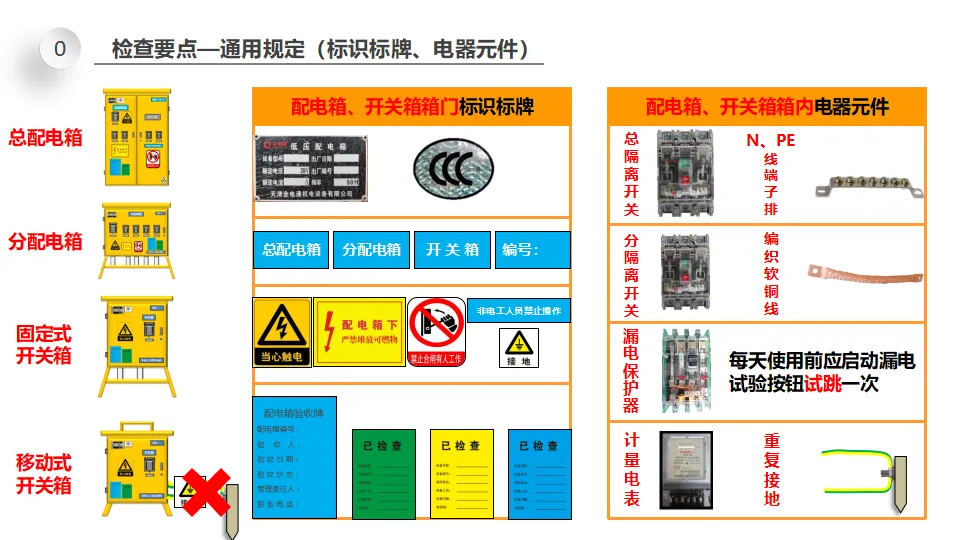

配电箱通用规定（标识标牌、电器元件）

标识标牌要求：

箱门标识：

总配电箱：标明"总配电箱"、编号、责任单位

分配电箱：标明"分配电箱"、编号

开关箱：标明"开关箱"、编号、设备名称

安全警示标识：

醒目位置：非电工人员禁止操作

目的：防止非专业人员误操作导致事故

检查方法：现场查看标识是否清晰、完整，有无脱落、模糊

配电箱内部电器元件配置

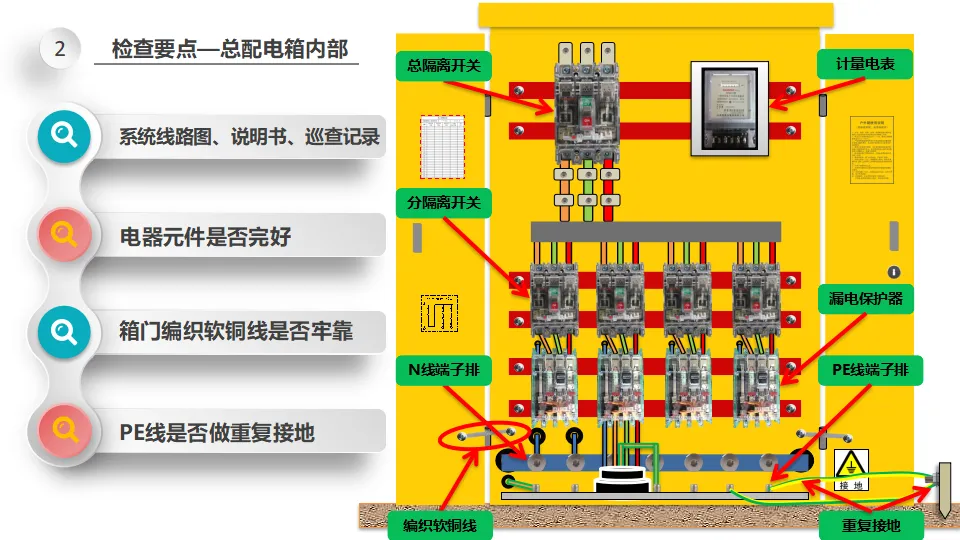

总配电箱标准配置：

总隔离开关：用于切断总电源，有明显断开点
分隔离开关：各分路的隔离开关，一闸一路
漏电保护器：总漏电保护器
N线端子排：工作零线接线端子
PE线端子排：保护零线接线端子，必须独立设置
编织软铜线：箱体与箱门连接，保证接地连续性
重复接地：PE线重复接地
计量电表：计量用电量

每日必检项目：使用前应启动漏电试验按钮试跳一次，确保有效

分配电箱标准配置

与总配电箱类似，但规模较小：

分隔离开关：各分路隔离开关
N、PE线端子排：分别设置，严禁混用
漏电保护器（可选）：规范要求分配电箱可不设，但建议设置

检查要点：

各分路标识清晰

端子排无松动、烧焦痕迹

箱内无杂物、灰尘

开关箱标准配置

核心原则：一机一闸一漏一箱

标准配置：

隔离开关：控制设备电源
漏电保护器：末端保护，动作电流≤30mA（潮湿≤15mA）
插座：符合国标的工业插座
N、PE线端子：必须设置

专用要求：

每台设备必须有专用开关箱，不得共用

开关箱与设备距离≤3米，方便操作和应急断电

违规案例：某工地一个开关箱带3台电焊机，其中一台漏电导致3台外壳都带电，工人触碰后触电身亡。这就是"一闸多机"的严重违规。

配电箱安装高度要求

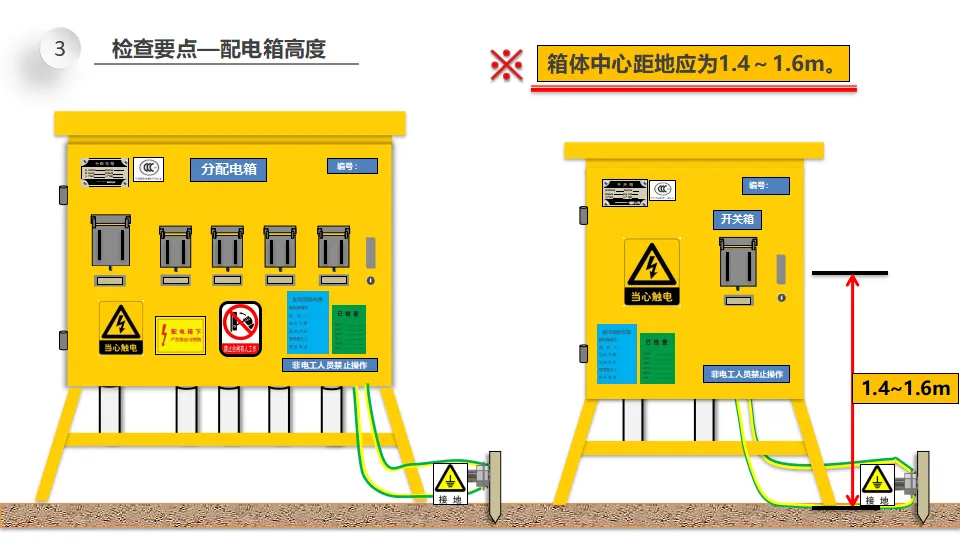

固定式配电箱：

箱体中心距地：1.4～1.6米

目的：便于操作，防止儿童触碰，也防止地面积水侵入

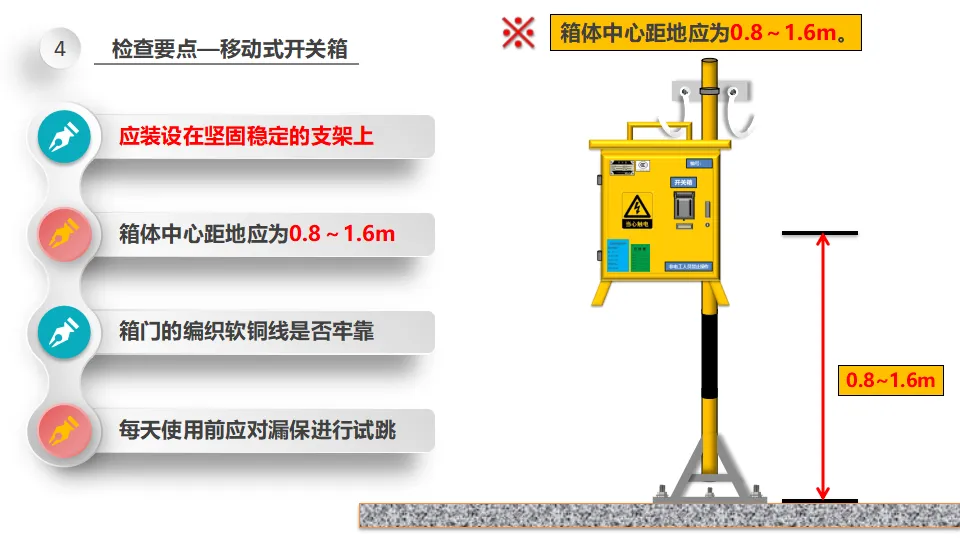

移动式开关箱：

箱体中心距地：0.8～1.6米

特点：可随时移动，适应现场需要

要求：移动时必须断电

检查方法：用卷尺测量，不符合要求立即整改

整改措施：制作支架，调整到规定高度

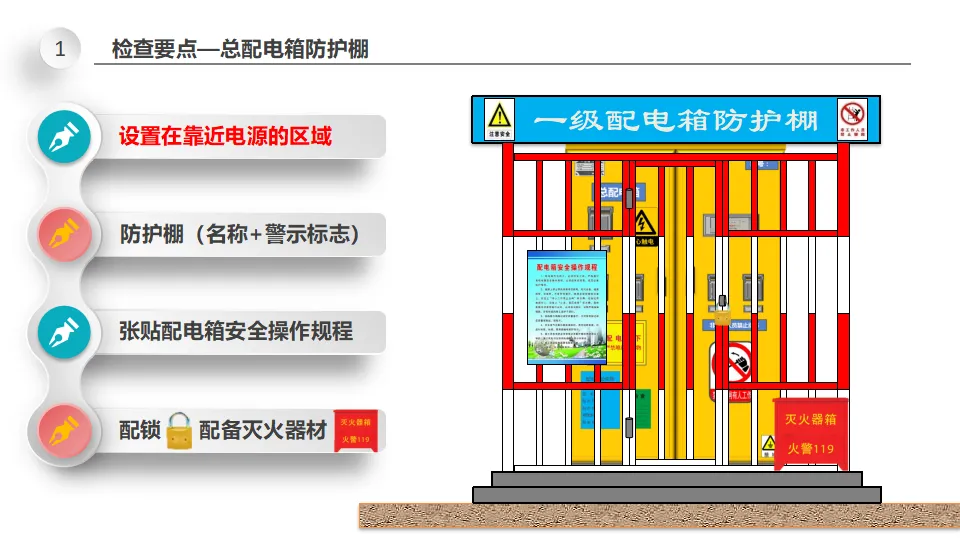

配电箱防护棚设置

一级配电箱（总配电箱）必须设置防护棚：

防护棚要求：

防雨：顶部封闭，防止雨水进入

防风：四周可设围挡，防止风沙

防晒：避免阳光直射导致箱内温度过高

防盗：可上锁，防止非电工操作

检查要点：

防护棚是否牢固

是否影响配电箱散热

是否有警示标识

检查要点——用电设备

用电设备分类

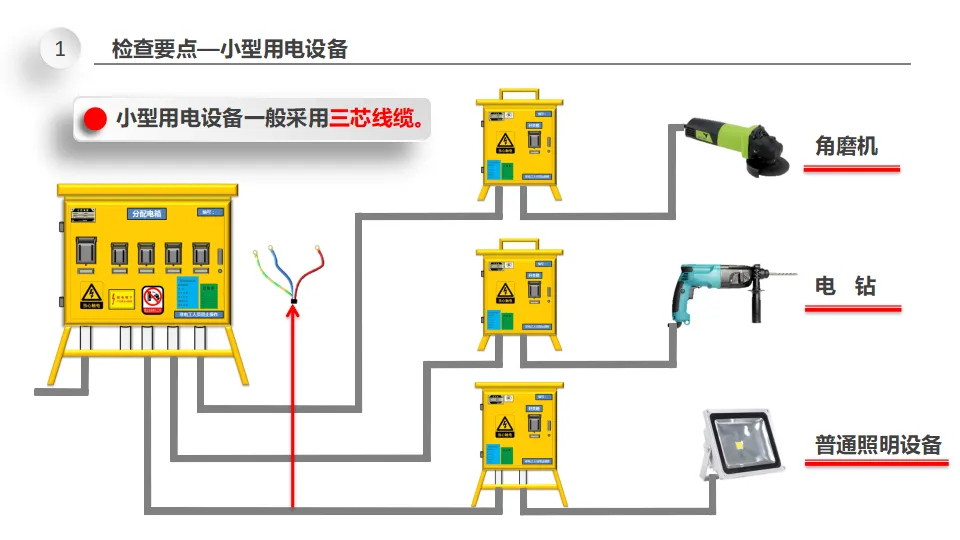

小型用电设备：

角磨机：手持电动工具，功率较小

电钻：手持钻孔工具

普通照明设备：碘钨灯、LED灯

中型用电设备：

圆盘锯：木工切割设备

弯曲机：钢筋加工设备

切断机：钢筋切断设备

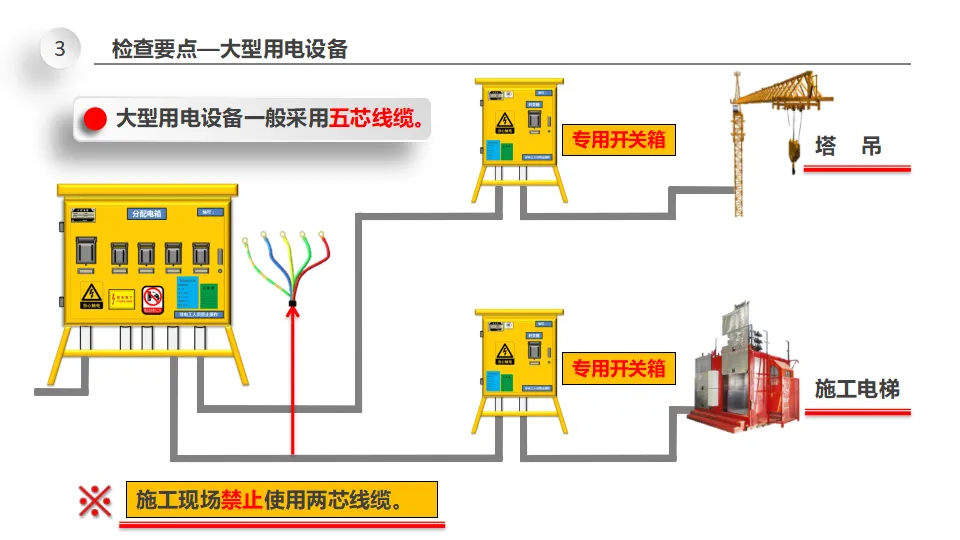

大型用电设备：

塔吊：起重设备，用电功率大

施工电梯：垂直运输设备

小型用电设备检查要点

共性要求：

必须设置专用开关箱，不得直接从分配电箱接线

漏电保护器：动作电流≤15mA（潮湿场所）

电源线：必须完好无损，不得有接头

外壳：必须接地

角磨机专项检查：

防护罩：必须完整，能盖住砂轮片

砂轮片：不得有裂纹、破损

电源线：必须用橡胶护套软电缆，不得用普通电线

电钻专项检查：

绝缘手柄：必须完好

钻头夹持：必须牢固

照明设备专项检查：

高度：室外灯具距地≥3米，室内≥2.5米

防护：有金属外壳的灯具必须接地

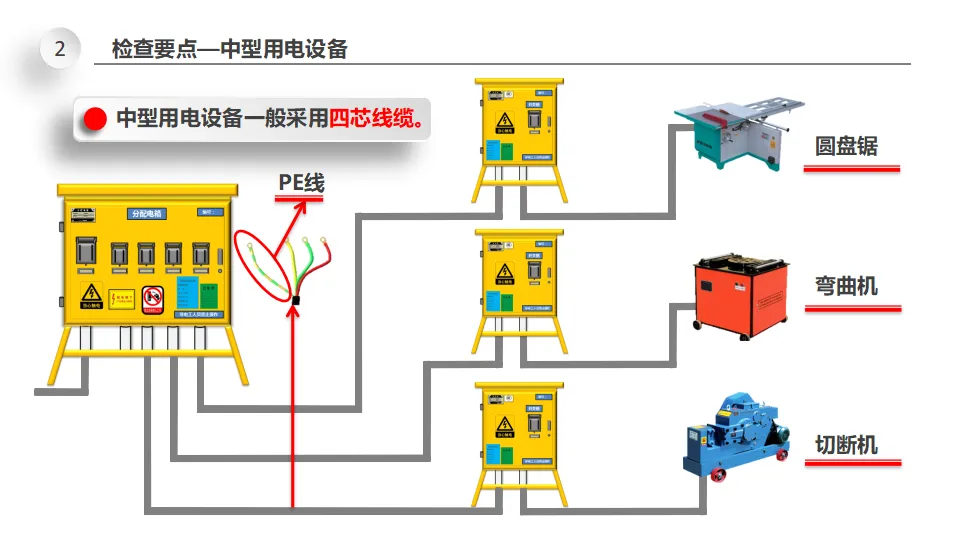

中型用电设备检查要点

共性要求：

必须有专用开关箱

必须接地：金属外壳可靠接地

操作开关：设备自带操作开关，但电源开关必须在开关箱

圆盘锯专项检查：

防护罩：必须能完全罩住锯片

分料器：必须设置，防止木料反弹

安全挡板：必须设置，防止手进入危险区

电源线：必须有防护，不得拖地

弯曲机/切断机专项检查：

紧急停止按钮：必须有效，按下立即停机

脚踏开关：必须有防护罩，防止误踩

传动部位：必须防护

大型用电设备检查要点

塔吊用电检查：

专用配电箱：塔吊必须有独立的配电箱

电缆敷设：电缆必须固定牢固，不得随风摆动磨损

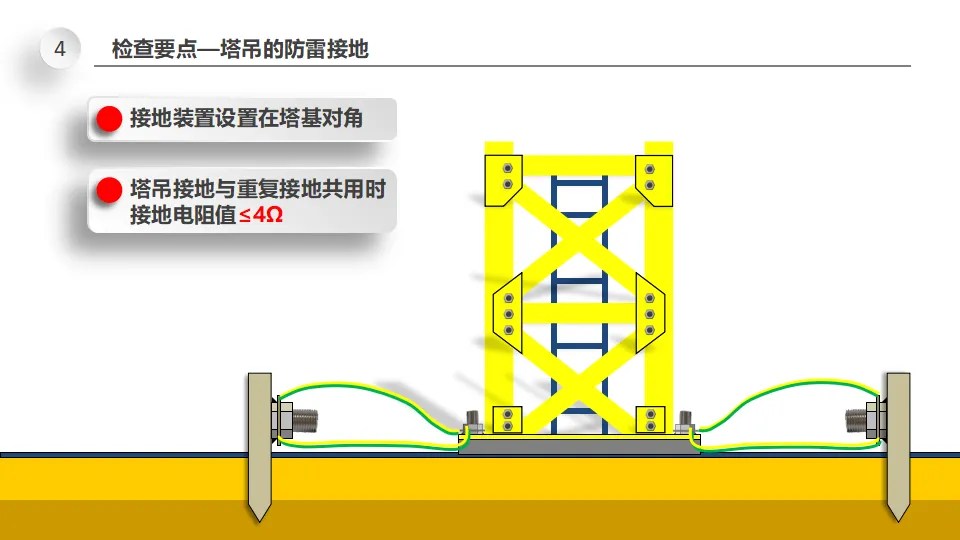

防雷接地：塔吊必须做防雷接地，接地电阻≤4Ω

重复接地：开关箱处必须重复接地

施工电梯用电检查：

专用配电箱：每台电梯独立配电

电缆滑车：电缆滑车必须完好，不得卡滞

限位开关：限位、极限限位必须有效

接地：金属结构必须接地

线路敷设方式检查

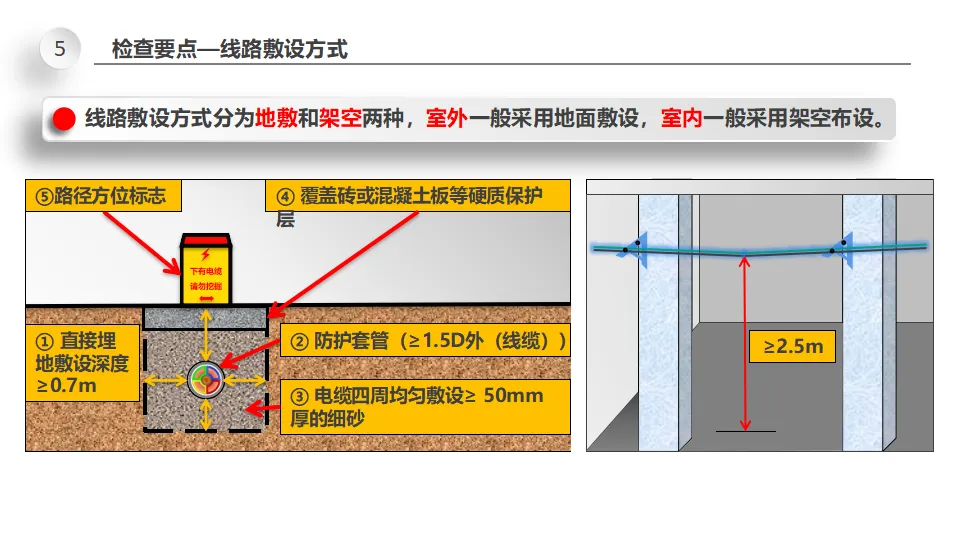

埋地敷设（最安全的方式）：

开挖深度：≥0.7米（防止机械挖伤）
细砂保护：电缆四周均匀敷设≥50mm厚的细砂（缓冲保护）
硬质保护层：上面覆盖砖或混凝土板（抗压）
防护套管：穿钢管保护（强度更高）
路径标志：设置"下有电缆，请勿挖掘"标志

架空敷设：

高度：室外≥2.5米，室内≥2.5米，穿越道路≥6米

固定：用绝缘子固定，不得直接绑在金属物上

检查：定期检查绝缘子是否破损、线路是否下垂

违规案例：某工地电缆直接埋深只有0.3米，被挖掘机挖断，导致司机触电。事后发现，未设标志，未做保护。
