鲁班奖屋面工程细部施工关键解析

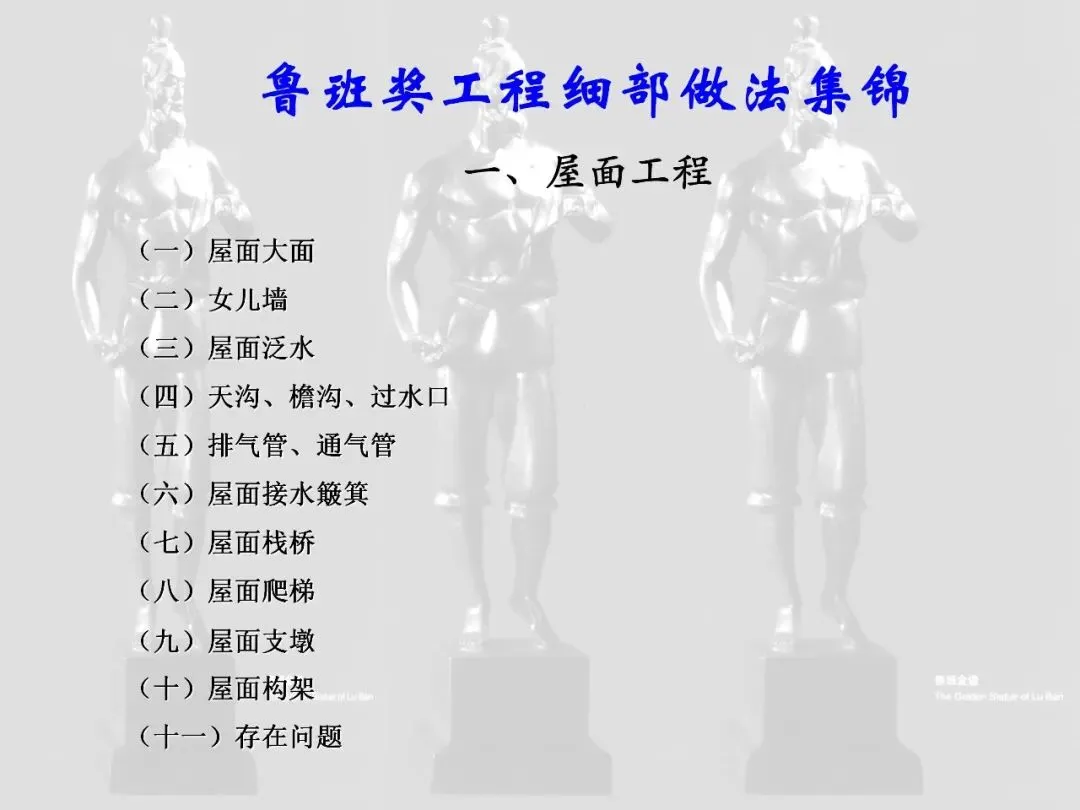

该文档是鲁班奖屋面工程细部做法集锦，围绕屋面工程11个核心部位（屋面大面、女儿墙等），明确了需遵循《屋面工程质量验收规范》（GB50207-2002）中的强制性标准，详细展示了各部位的优质做法（如屋面大面平整分缝合理、女儿墙设鹰嘴和滴水线等），同时指出了排气孔高度不足等常见问题，为屋面工程争创鲁班奖提供了全面的细部施工参考。

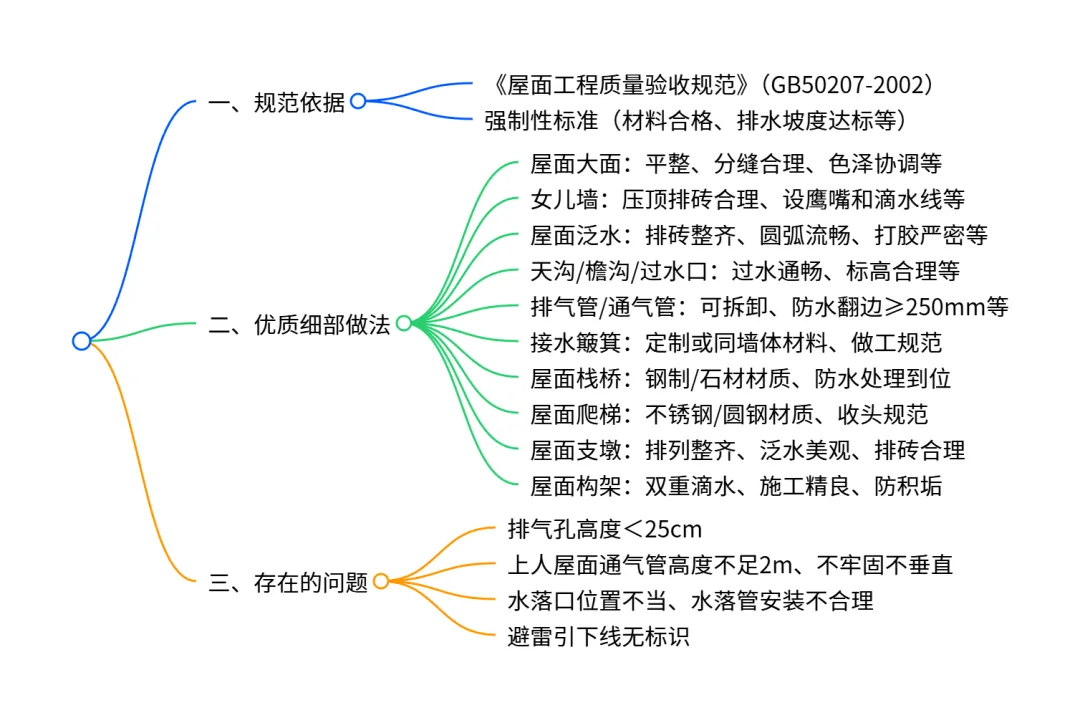

一、规范基础要求

二、各部位优质细部做法

1.屋面大面

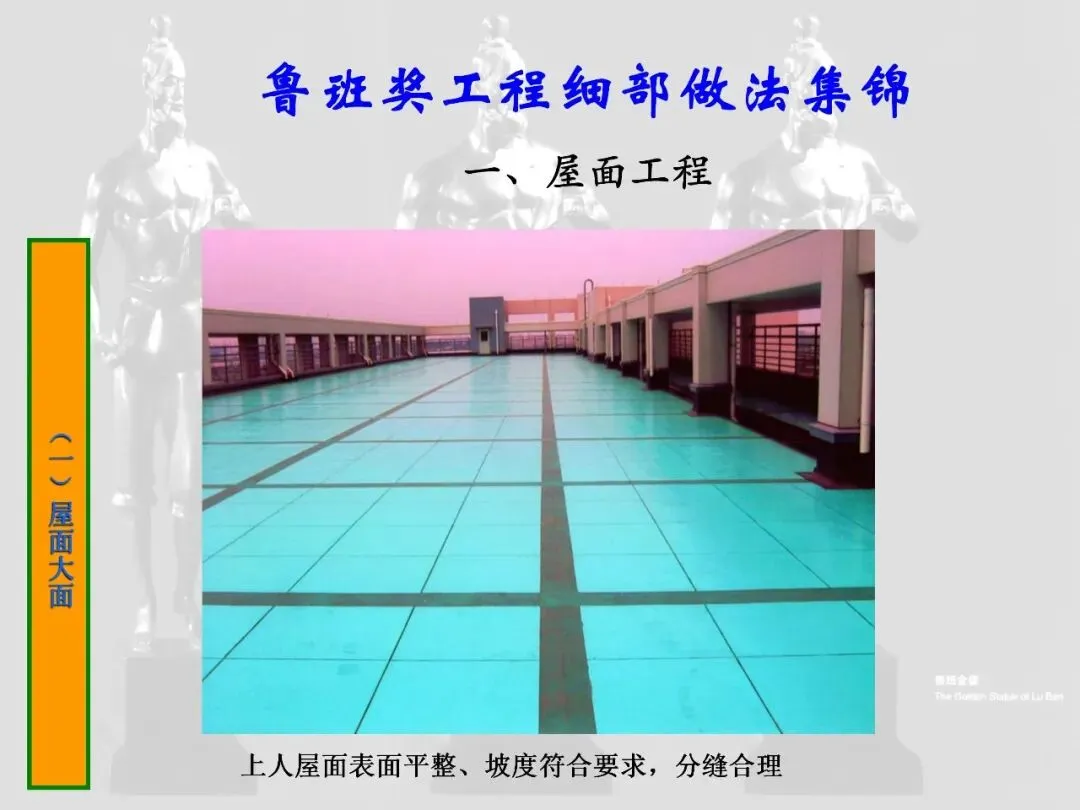

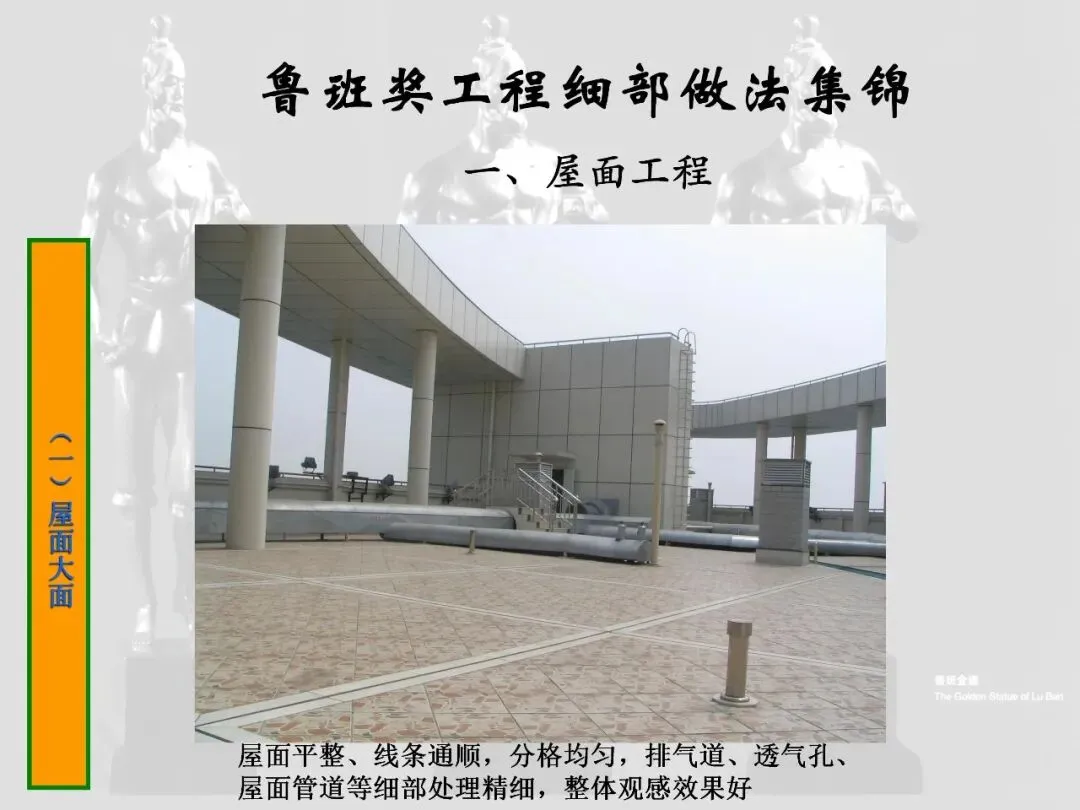

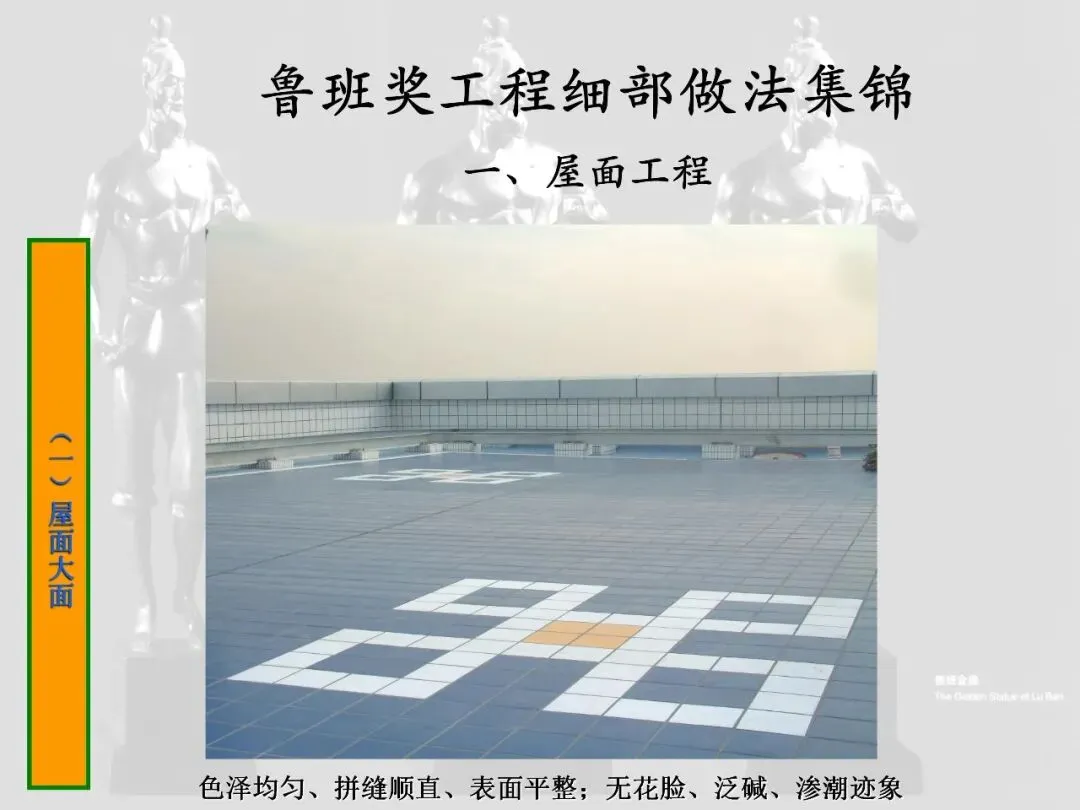

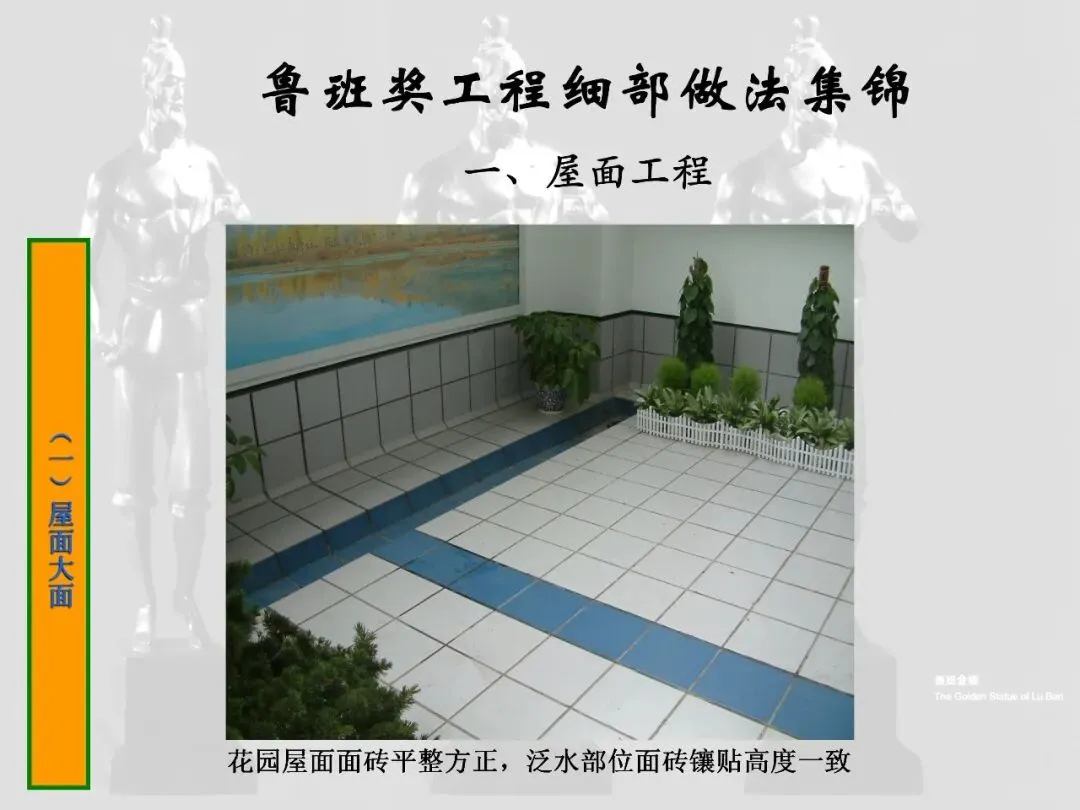

￮上人屋面：表面平整、坡度达标、分缝合理，瓷砖排砖分格美观

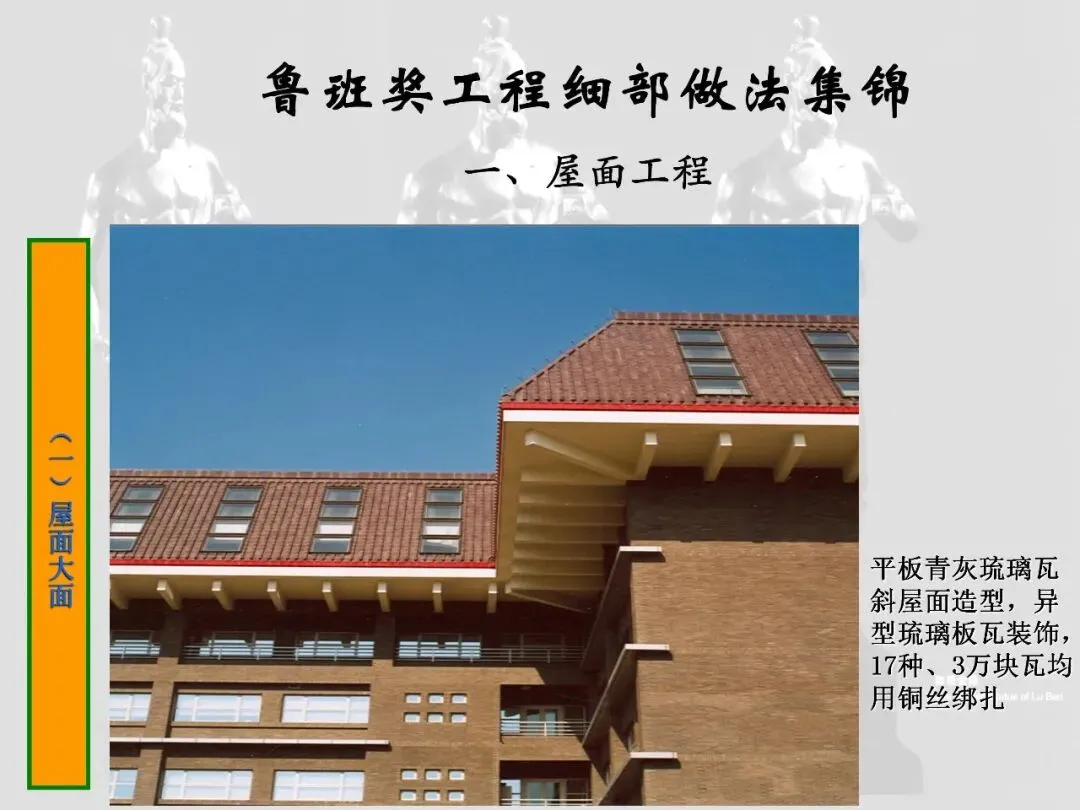

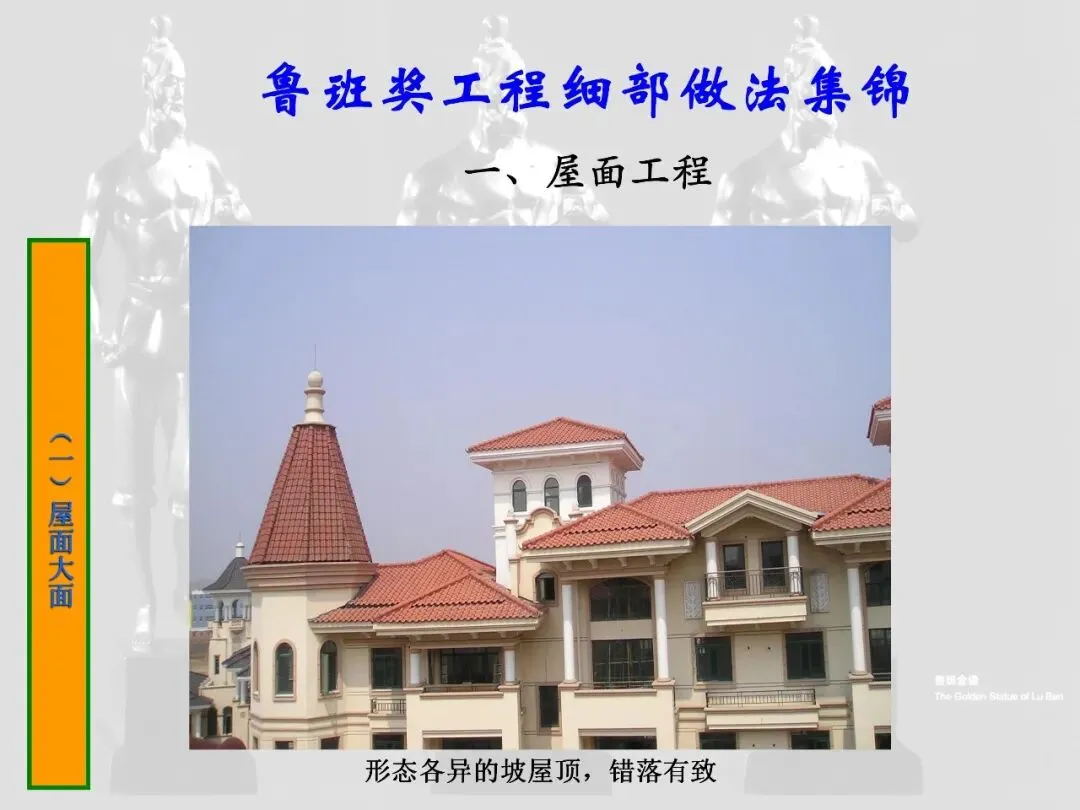

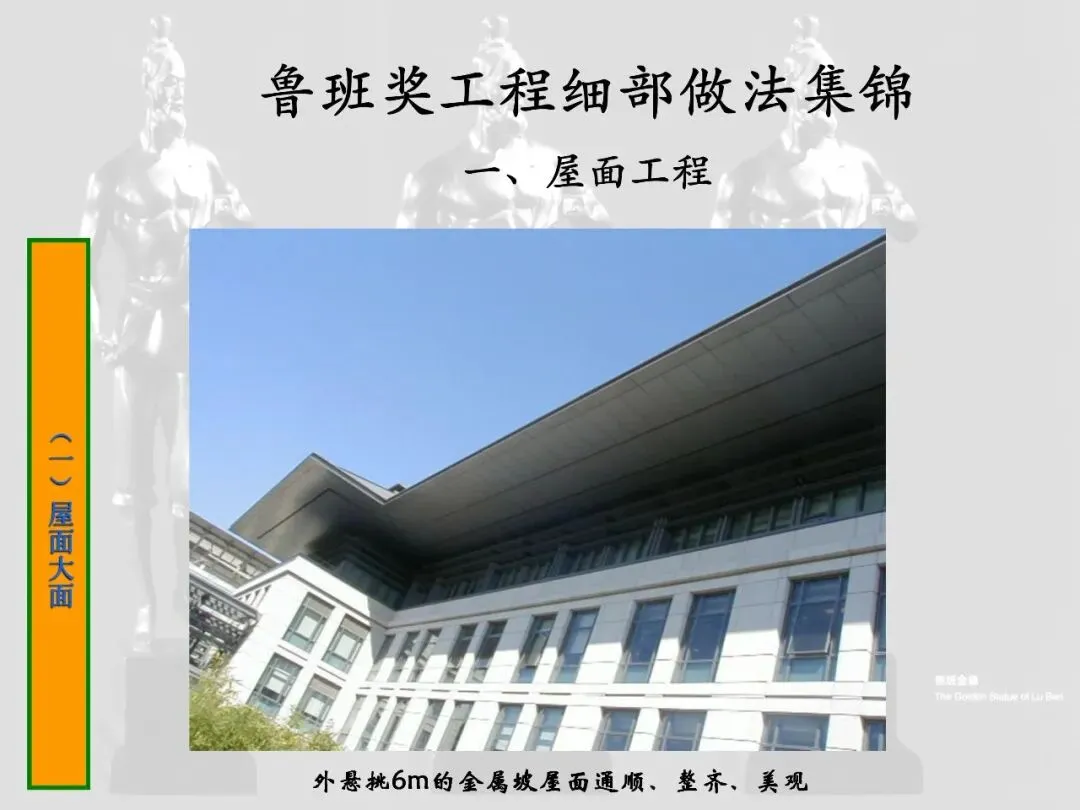

￮坡屋顶：形态各异、错落有致

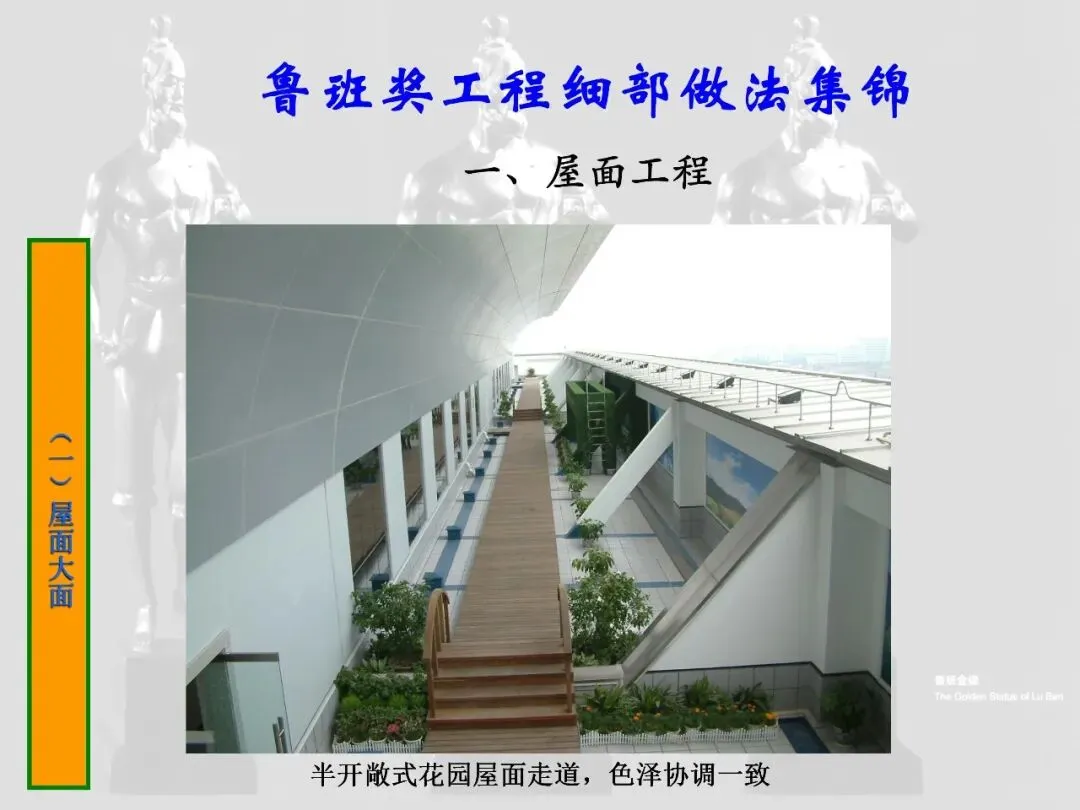

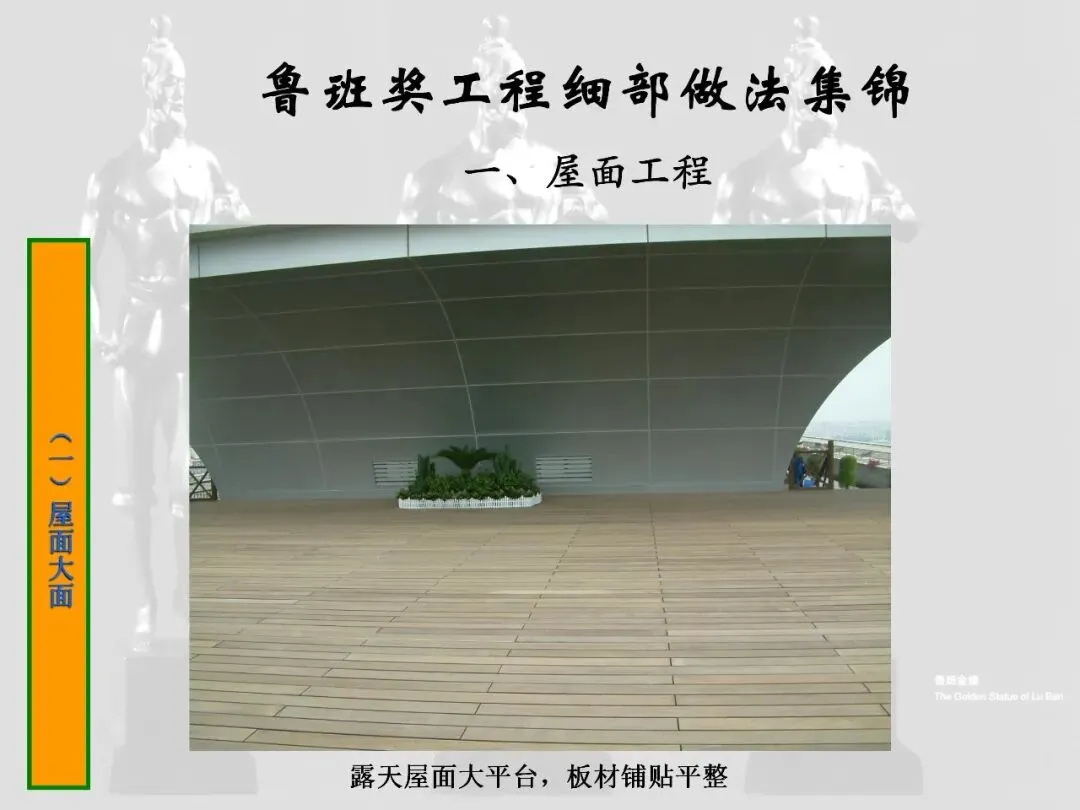

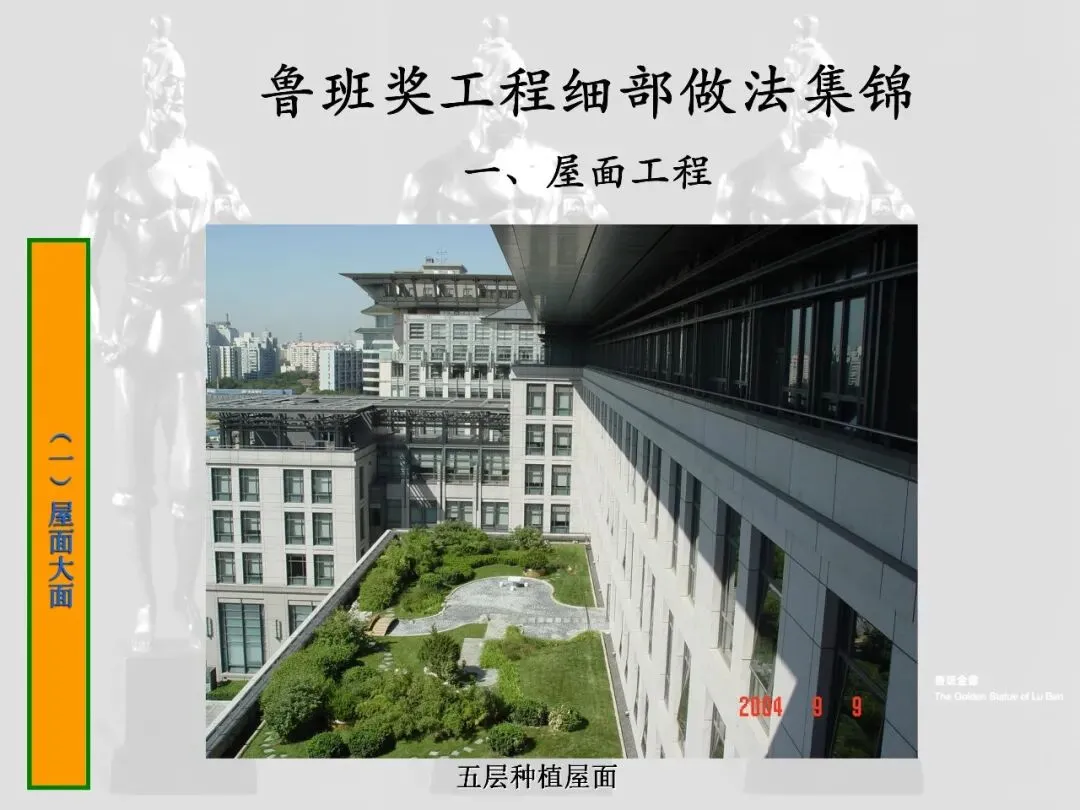

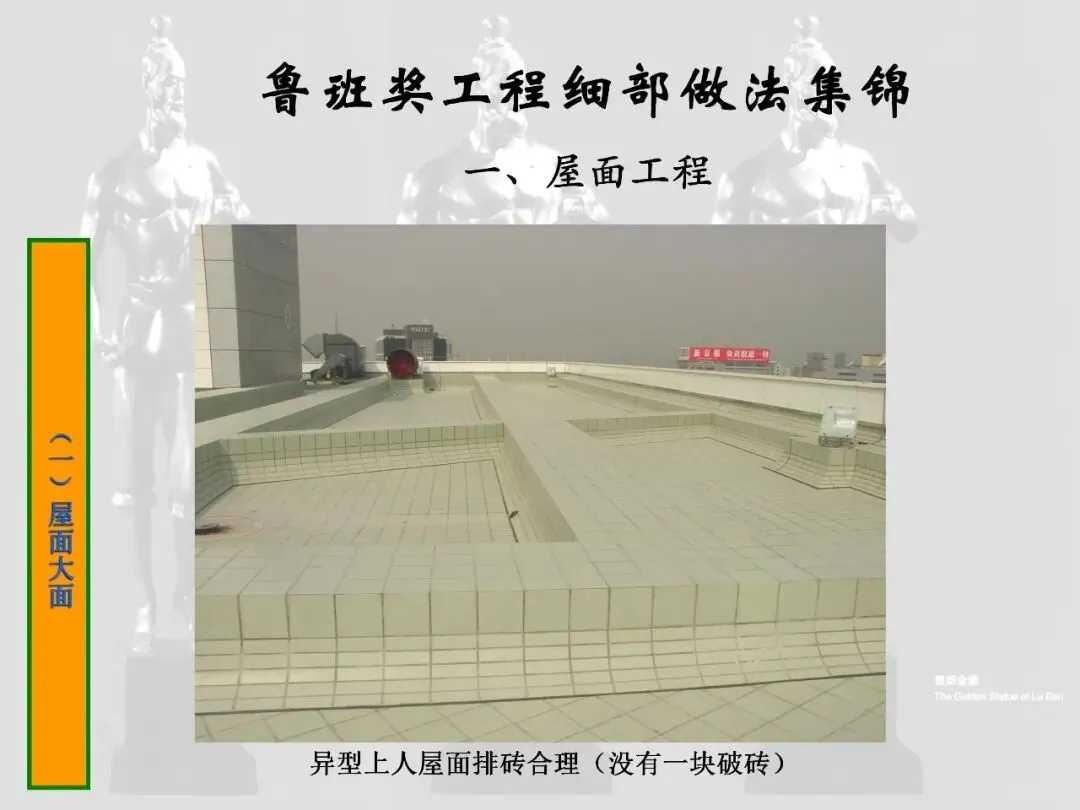

￮特殊屋面：半开敞式花园屋面色泽协调，露天大平台板材铺贴平整，五层种植屋面色泽均匀、无渗潮，异型屋面无破砖

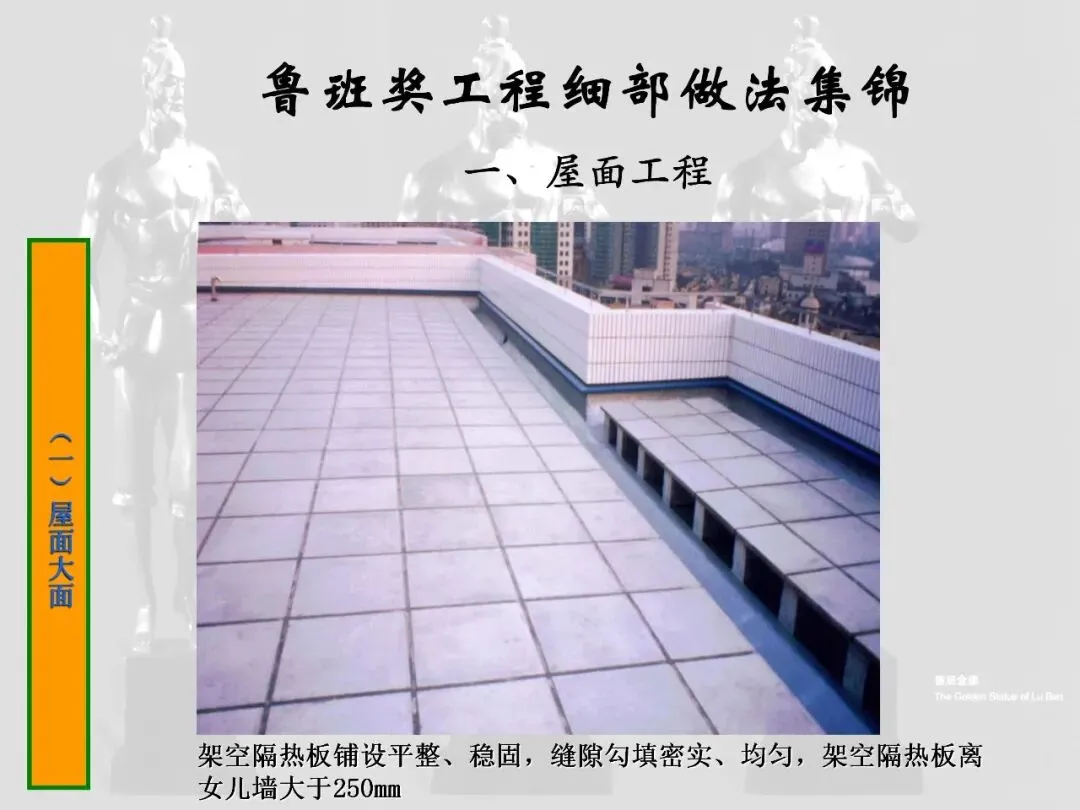

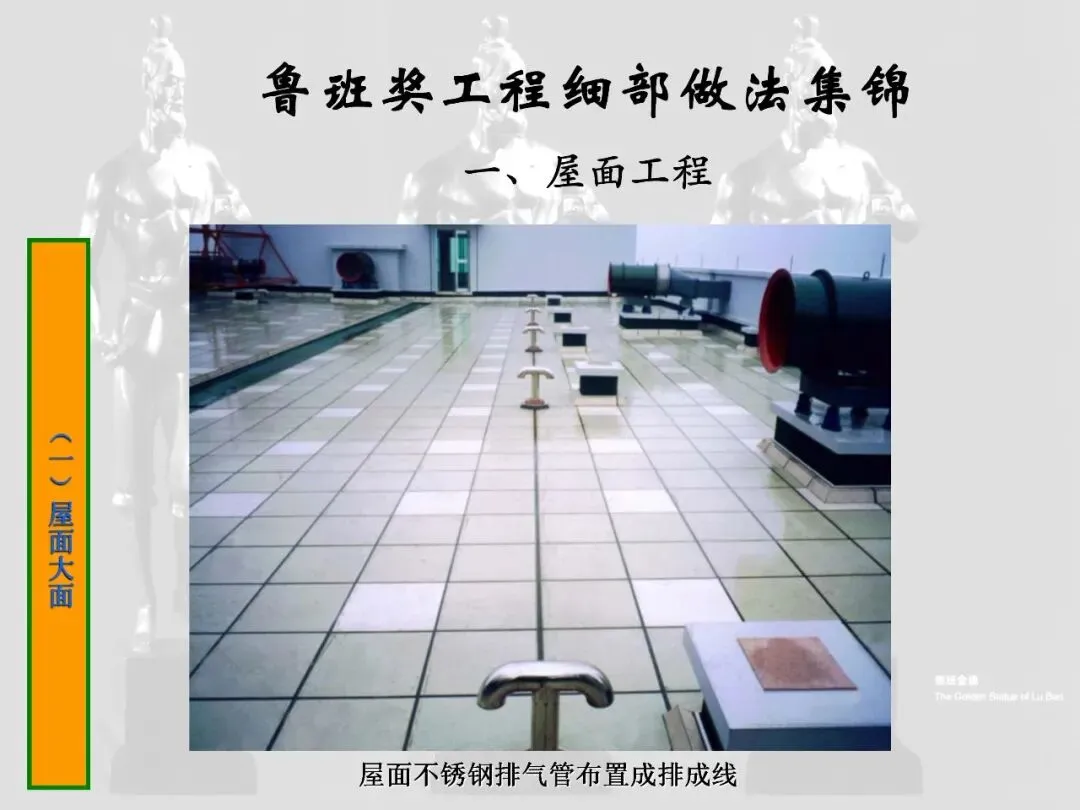

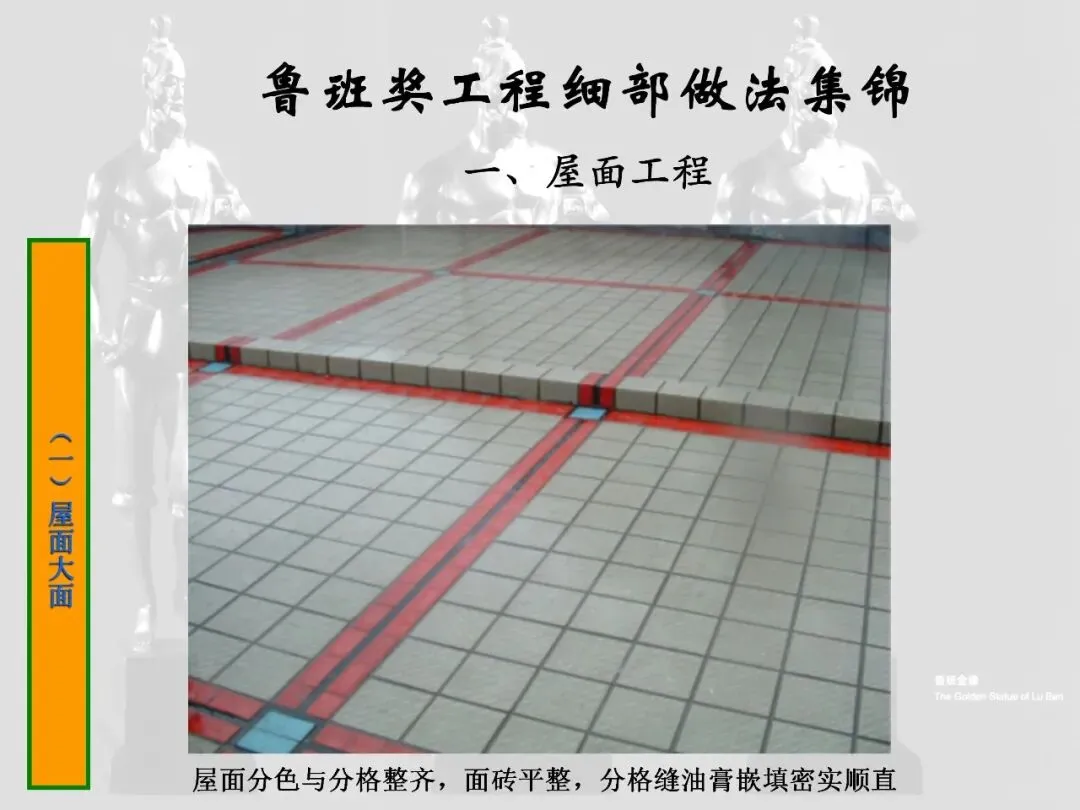

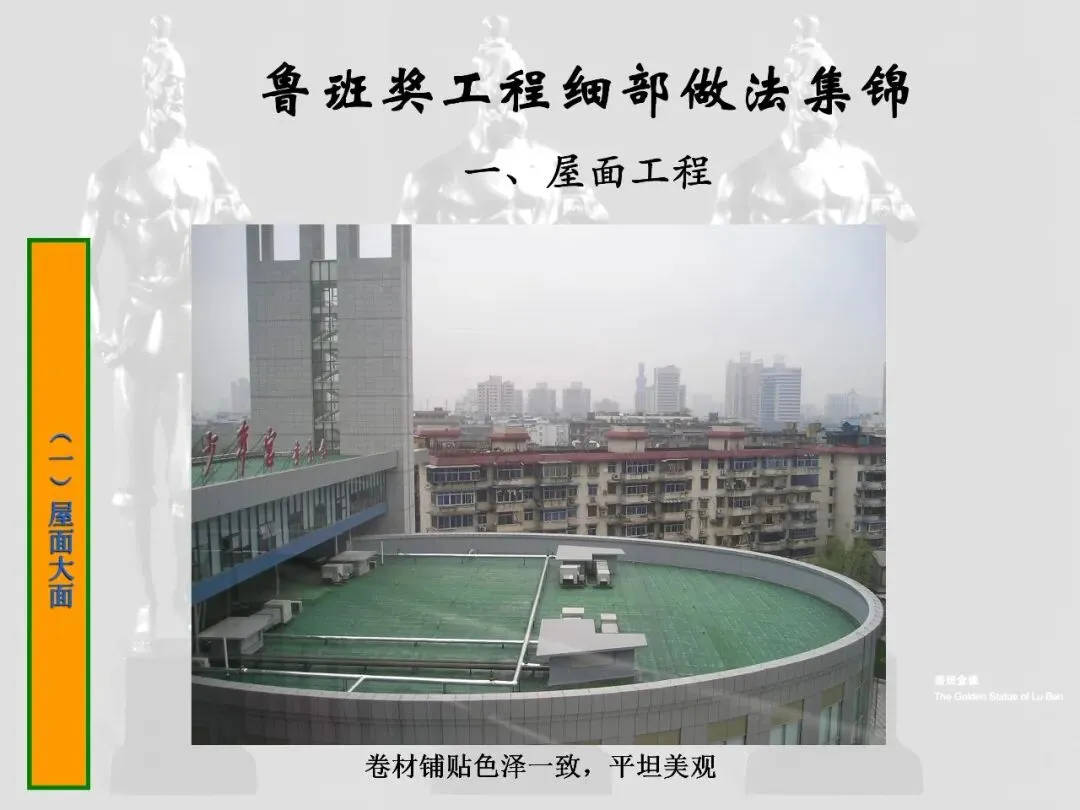

￮其他要求：卷材铺贴色泽一致，分格缝油膏嵌填密实顺直，不锈钢排气管成排成线，架空隔热板铺设稳固、离女儿墙＞250mm

2.女儿墙

￮压顶：面砖排砖合理，立杆设不锈钢圆台，增加线脚更美观

￮檐口：下端必须做出鹰嘴和滴水线

￮材质：采用不锈钢压条，精致耐用

3.屋面泛水

￮外观：排砖整齐、弧度一致，圆弧流畅均匀，分缝均匀美观

￮施工：转角及变形部位用塑料线槽分格断开，不锈钢装饰打胶严密，嵌填密实

￮装饰：采用与屋面砖同色小规格面砖或UPVC塑材，色泽均匀、拼缝顺直

4.天沟、檐沟、过水口

￮功能：天沟过水通畅，过水口标高设置合理、成排成线

￮装饰：定制石材地漏盖，四角对缝、安装精美

5.排气管、通气管

￮结构：可拆卸，防水泛水翻边上≥250mm并锁口，打胶保护

￮安装：布设在一块地砖正中，做法规范细致

￮外观：造型美观实用，形式多样

6.接水簸箕

￮材质：定制或采用与墙体相同材料粘贴

￮要求：做工规范，水落管、承水斗设置合理

7.屋面栈桥

￮类型：钢制跨管栈桥、跨变形缝栈桥、平行于管道的栈桥、屋面石材栈桥

￮关键：穿越屋面管道部位处理美观适用，基座做好防水

8.屋面爬梯

￮材质：不锈钢、圆钢

￮细节：收头大样规范

9.屋面支墩

￮外观：混凝土墩座泛水弧度统一美观，面砖饰面排砖合理、缝隙均匀

￮安装：空调机组支墩牢固排列整齐，灯座泛水设计别致，突出物周边留缝（隔热板做法）

10.屋面构架

￮防水：双重滴水处理

￮施工：面砖饰面，构架施工精良、角线到位

￮防积垢：梁底上凹20mm，避免雨水积垢

三、常见问题汇总

1.排气孔距屋面高度＜25cm，不符合规范要求；

2.上人屋面通气管高度不足2m，且存在不牢固、不垂直的情况；

3.水落口设置位置不当，水落管安装不合理；

4.避雷引下线无标识，不符合规范要求。

关键问题

1.问题：鲁班奖屋面工程施工需遵循的核心规范及核心强制性标准是什么？

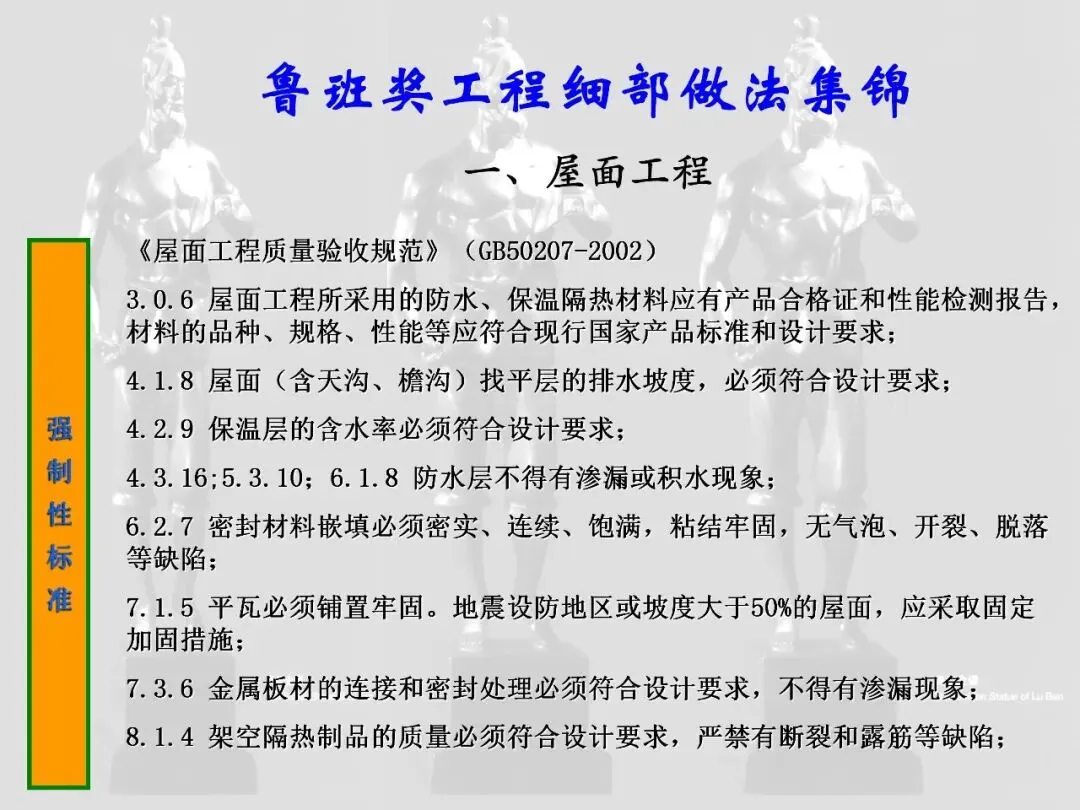

答案：核心规范为《屋面工程质量验收规范》（GB50207-2002）；核心强制性标准包括材料需有合格证明及检测报告、屋面排水坡度符合设计要求、防水层无渗漏、密封材料嵌填密实、平瓦（特殊场景）需固定加固等。

2.问题：针对屋面排气管/通气管，鲁班奖优质做法的关键尺寸要求和施工细节有哪些？

答案：关键尺寸要求为防水泛水翻边上≥250mm；施工细节包括排气管可拆卸、翻边需锁口并打胶保护，排气孔应布设在一块地砖正中，造型需美观实用，确保功能与装饰性兼具。

3.问题：屋面工程中女儿墙和屋面泛水的优质施工核心要点分别是什么？

答案：女儿墙核心要点：压顶面砖排砖合理，立杆设不锈钢圆台（或增加线脚），檐口下端必须做出鹰嘴和滴水线，采用不锈钢压条保证耐用性；屋面泛水核心要点：排砖整齐、圆弧流畅均匀，转角及变形部位分格断开，打胶/嵌填密实，装饰色泽均匀、拼缝顺直，可选用同色小规格面砖或UPVC塑材提升美观度。
