本文是西安交通大学电气工程学院张大宁在2025年3月所作的关于“电力电缆潜伏性缺陷宽频阻抗谱定位技术及应用探讨”的研究报告，详细介绍了宽频阻抗谱技术在电力电缆缺陷检测与定位中的原理、应用及前景。
研究背景及意义

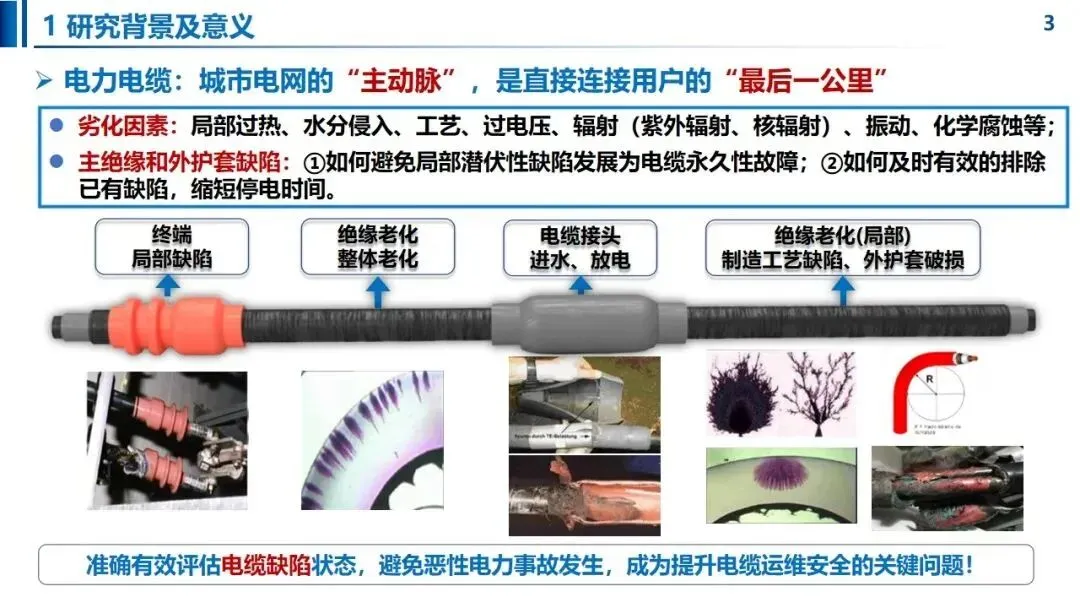

电力电缆作为城市电网的关键组成部分，其运行状态直接影响电网的安全与稳定。电缆在运行过程中会因多种因素（如局部过热、水分侵入、工艺缺陷、过电压、辐射、振动和化学腐蚀等）而出现劣化，导致主绝缘和外护套缺陷。这些缺陷若不能及时发现和处理，可能发展为永久性故障，引发恶性电力事故。因此，准确评估电缆缺陷状态，避免事故发生，是提升电缆运维安全的关键。

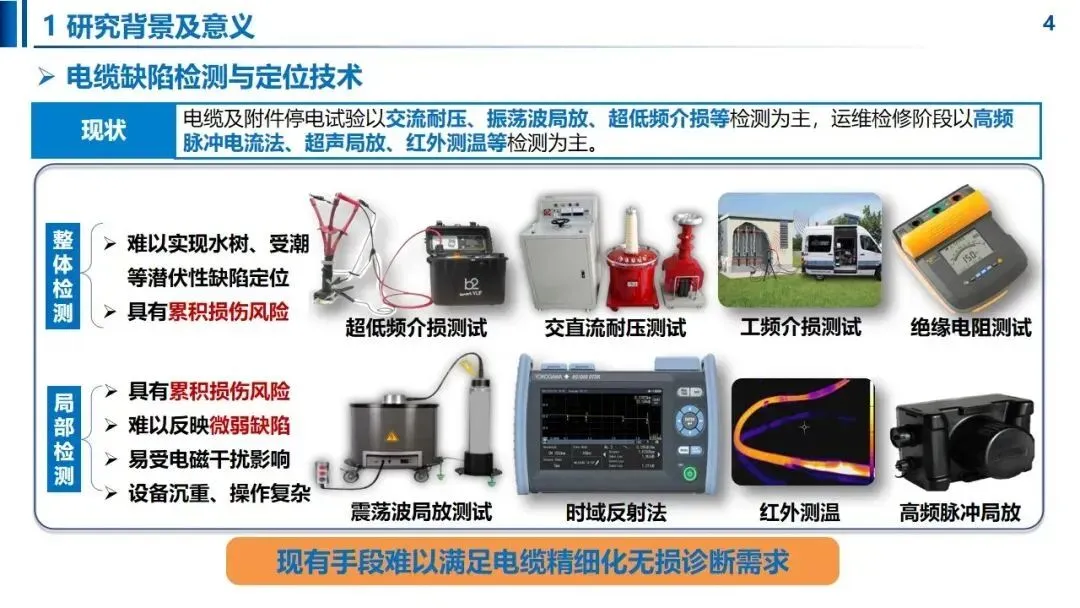

电缆缺陷检测与定位技术现状
目前，电缆及附件的检测主要依赖停电试验（如交流耐压、振荡波局放、超低频介损等）和运维检修阶段的检测（如高频脉冲电流法、超声局放、红外测温等）。然而，这些方法存在局限性，难以实现对水树、受潮等潜伏性缺陷的精确定位，并且部分方法具有累积损伤风险，设备操作复杂，易受电磁干扰影响。
宽频阻抗谱技术

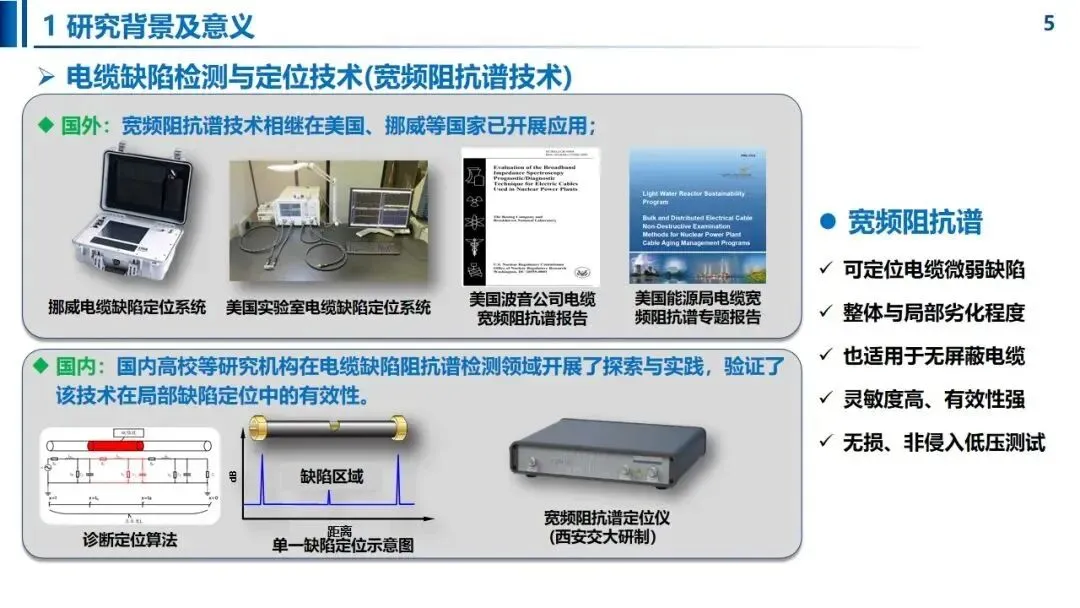

宽频阻抗谱技术在国外已应用于电缆缺陷检测，如美国波音公司和能源局的相关应用。该技术通过检测电缆首端输入阻抗随频率变化的曲线（包括幅值频谱及相位频谱），能够灵敏地反映电缆局部缺陷和整体老化状态。国内研究机构也在该领域进行了探索与实践，验证了其有效性。
主要技术内容

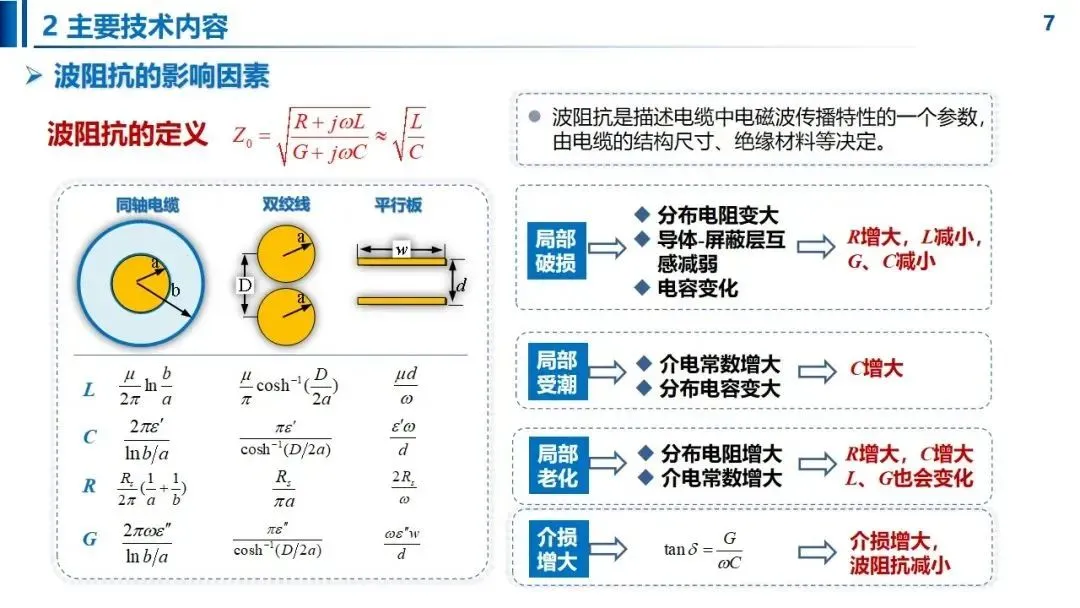

• 波阻抗的影响因素：波阻抗由电缆的结构尺寸、绝缘材料等决定，局部缺陷会导致分布电阻、电容等参数变化，进而影响波阻抗。

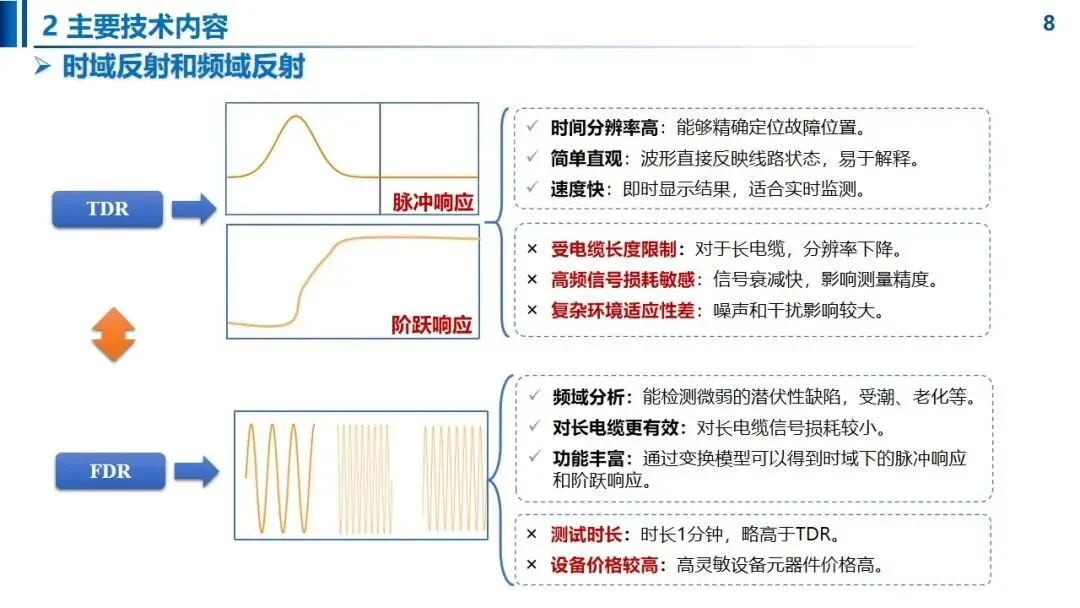

• 时域反射（TDR）与频域反射（FDR）：TDR具有高时间分辨率和快速响应的特点，但受电缆长度和高频信号损耗限制；FDR则能检测微弱的潜伏性缺陷，对长电缆更有效。

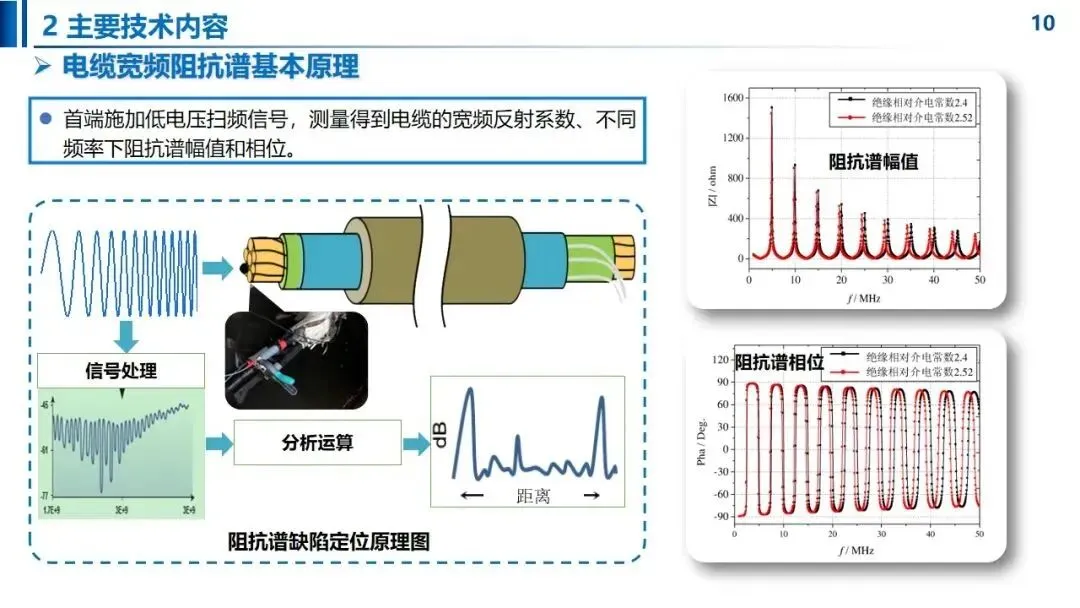

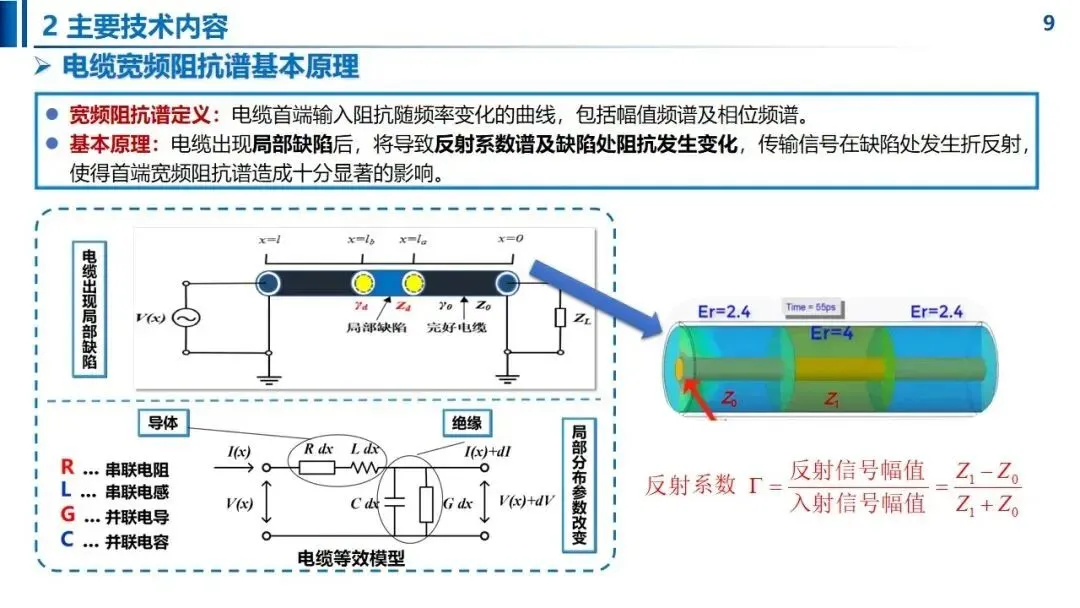

• 电缆宽频阻抗谱基本原理：局部缺陷会导致反射系数谱及缺陷处阻抗变化，影响首端宽频阻抗谱。通过施加低电压扫频信号，测量电缆的宽频反射系数、阻抗谱幅值和相位。

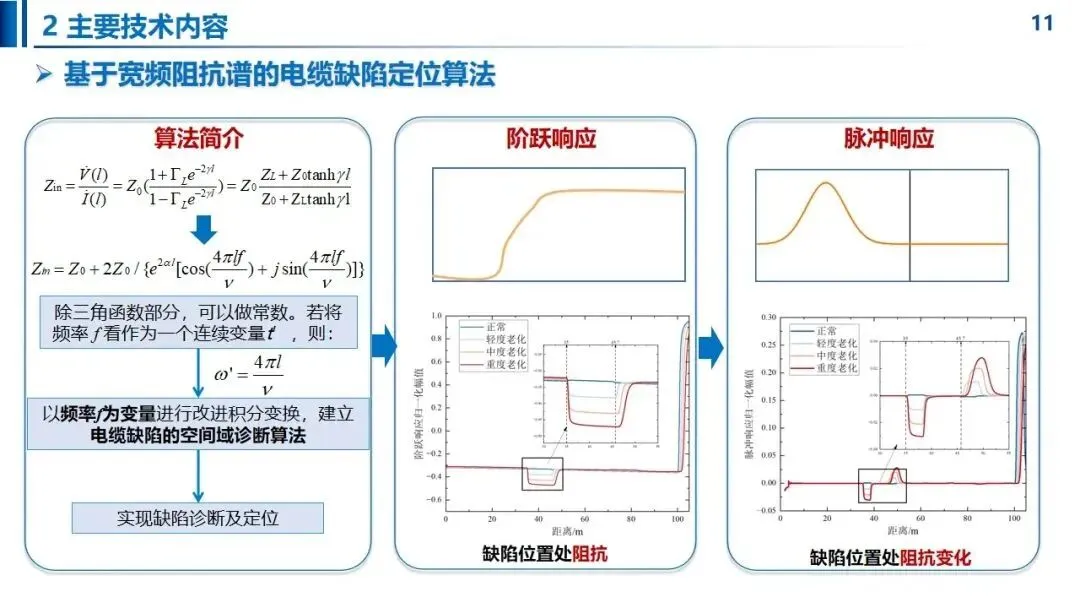

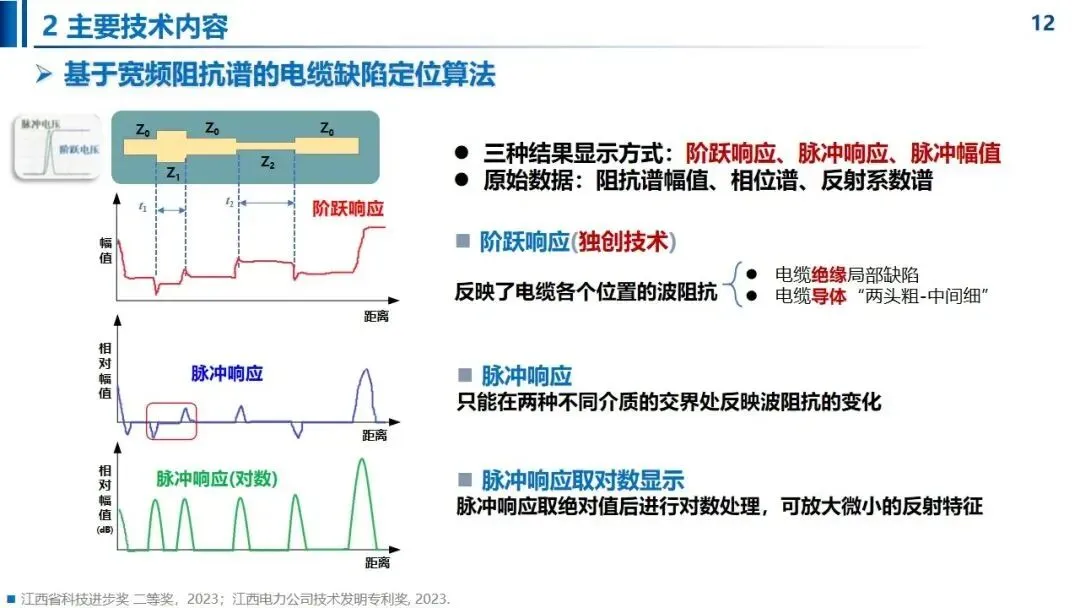

• 电缆缺陷定位算法：基于宽频阻抗谱的算法通过改进积分变换，建立电缆缺陷的空间域诊断算法，实现缺陷诊断及定位。

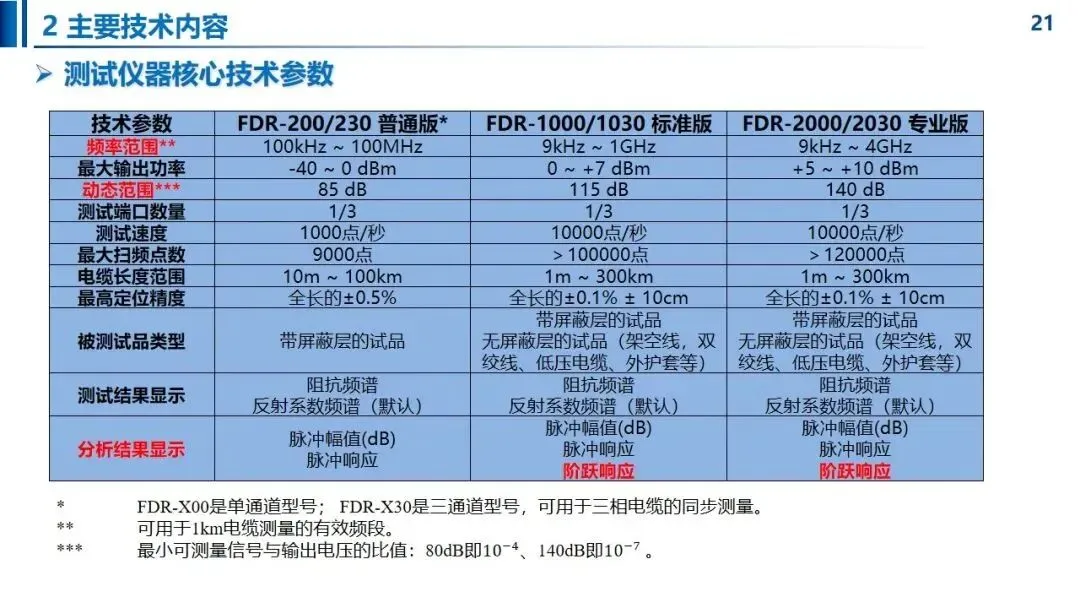

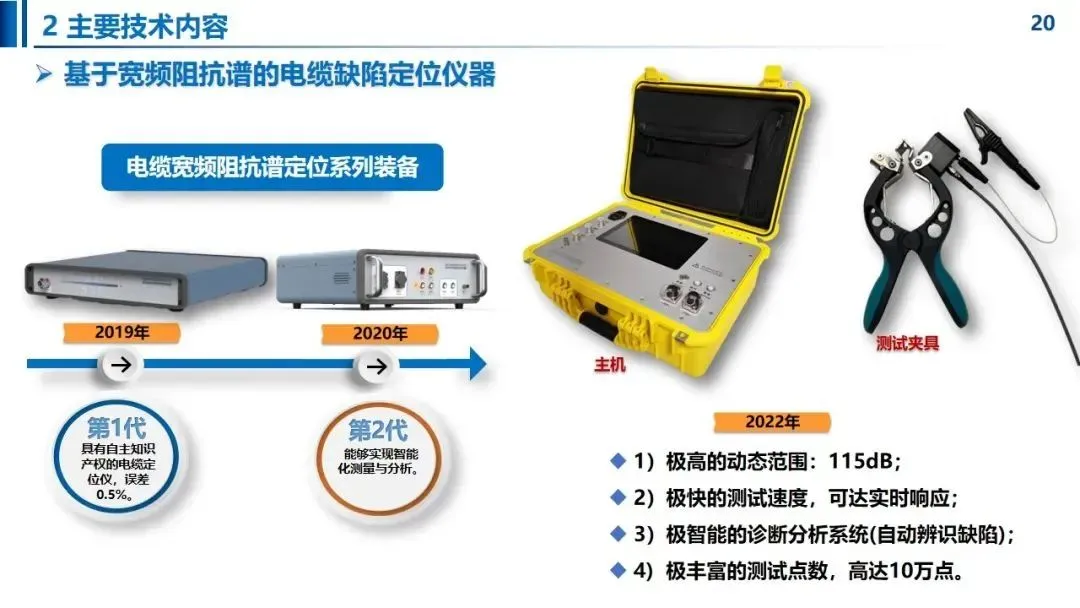

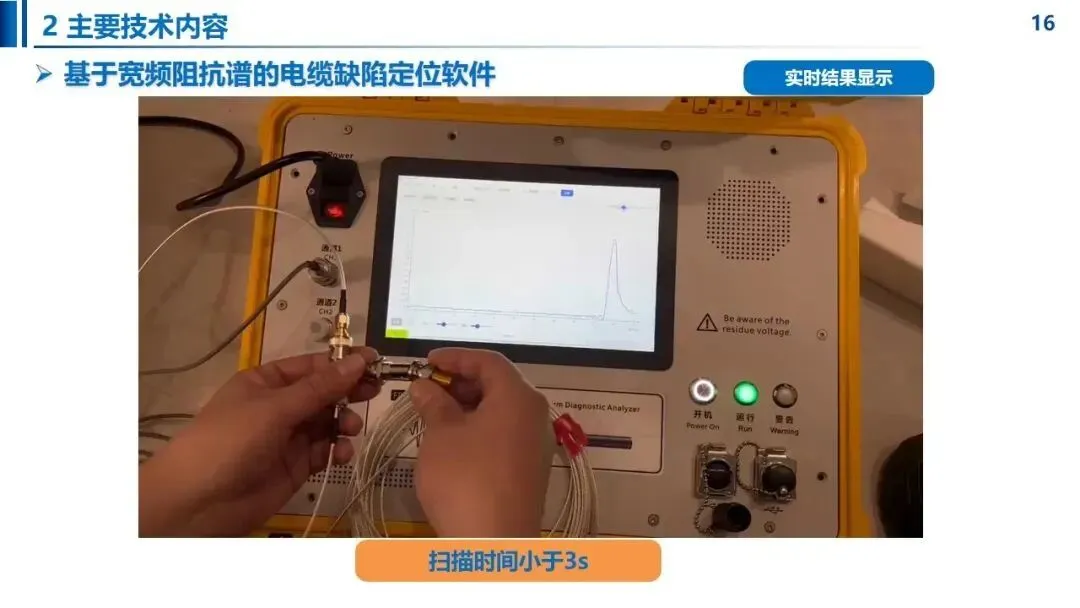

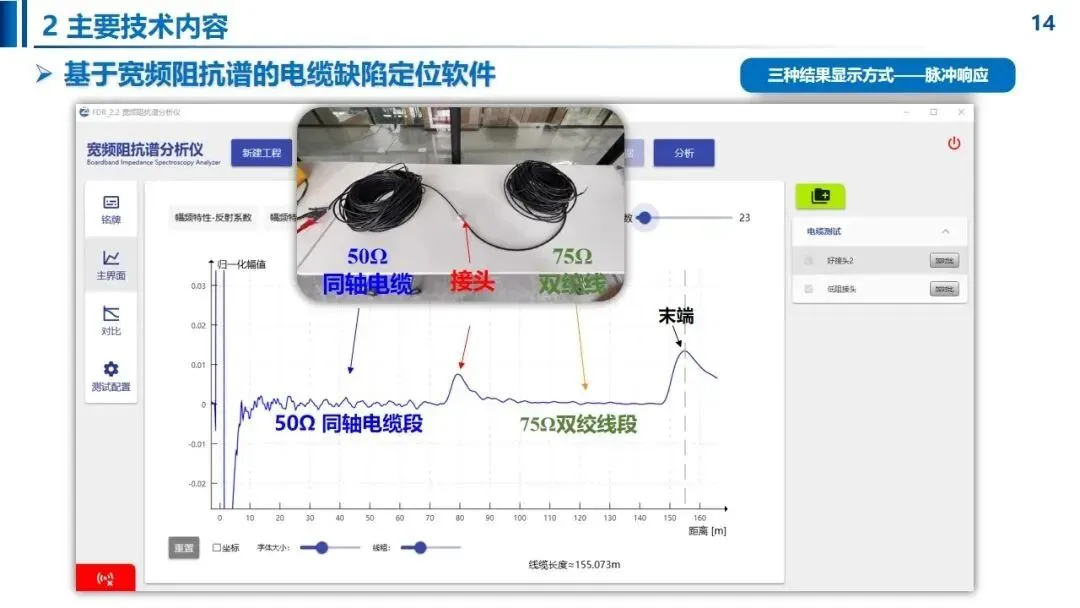

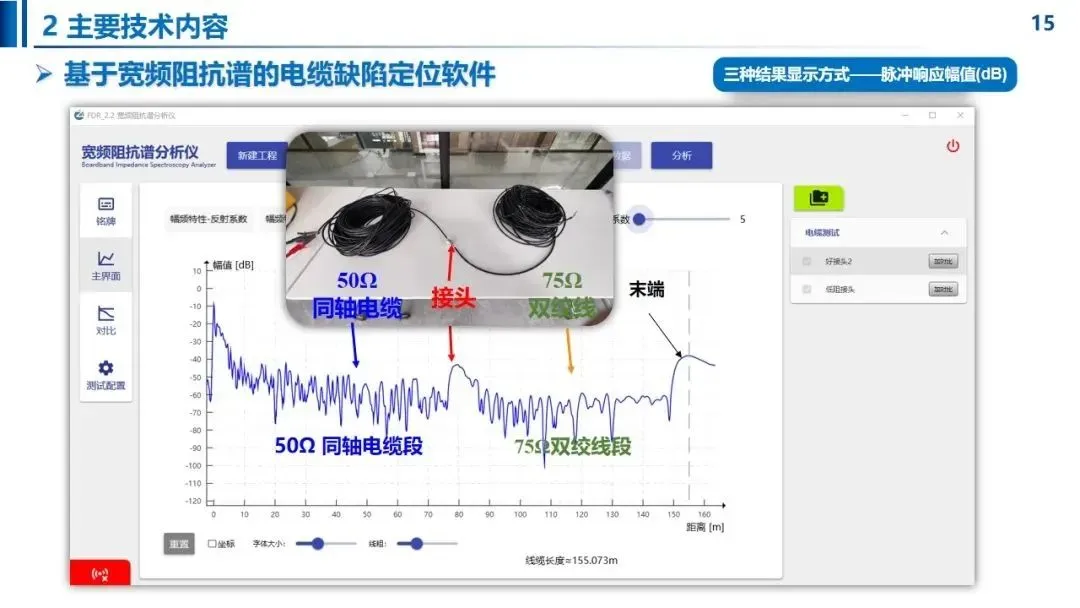

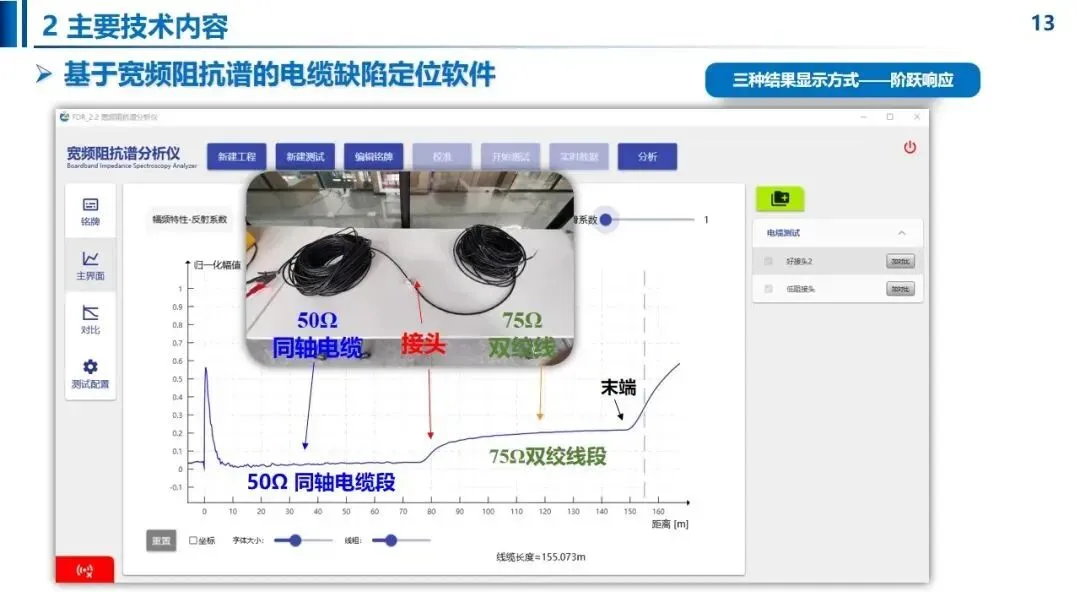

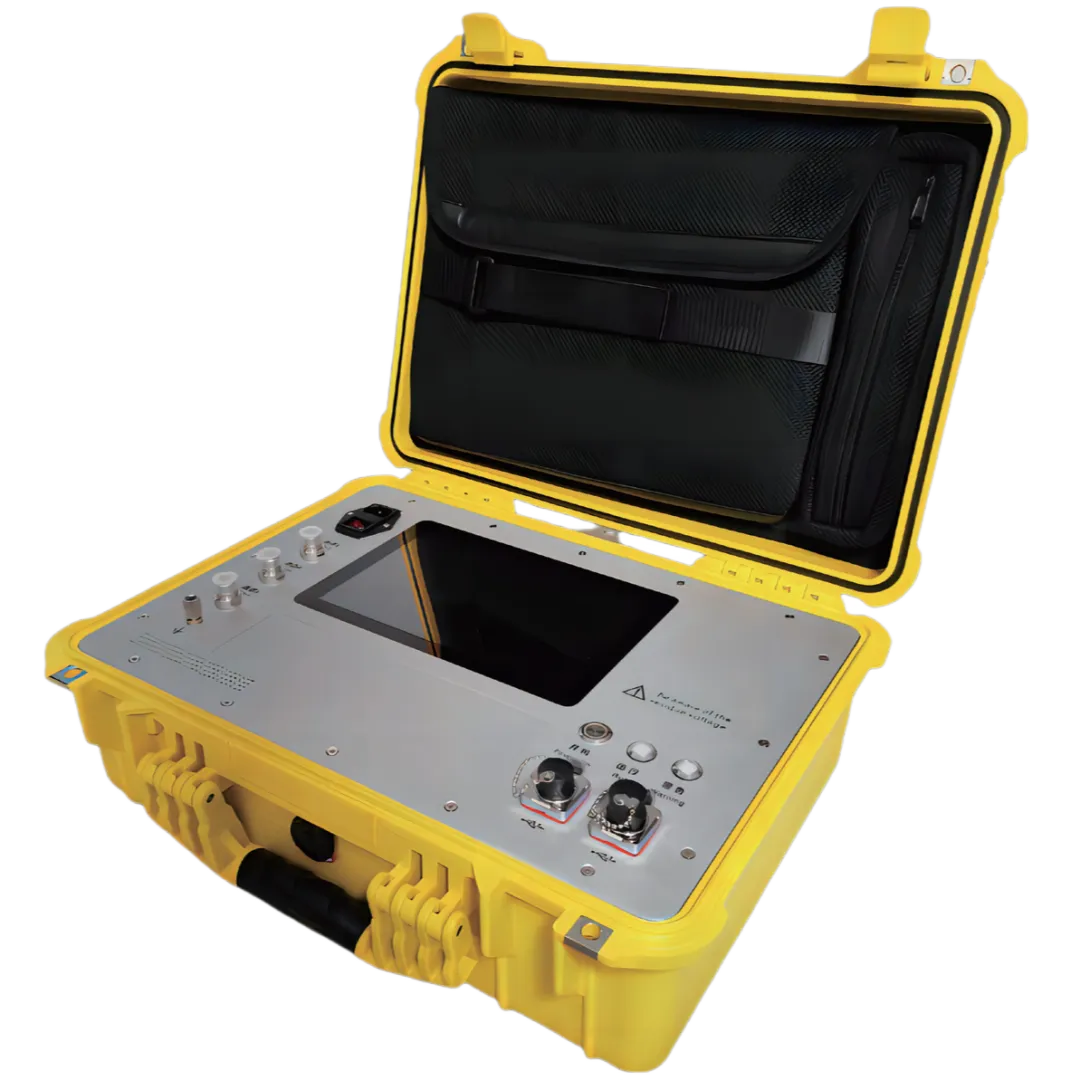

• 基于宽频阻抗谱的电缆缺陷定位软件：提供阶跃响应、脉冲响应、脉冲幅值（dB）三种结果显示方式，实时结果显示扫描时间小于3秒。

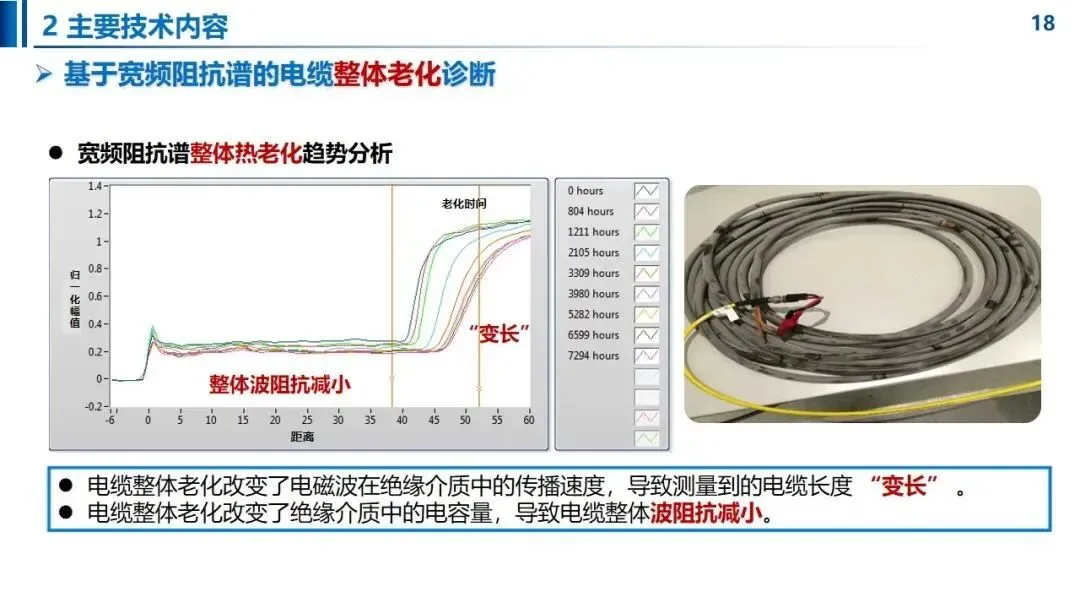

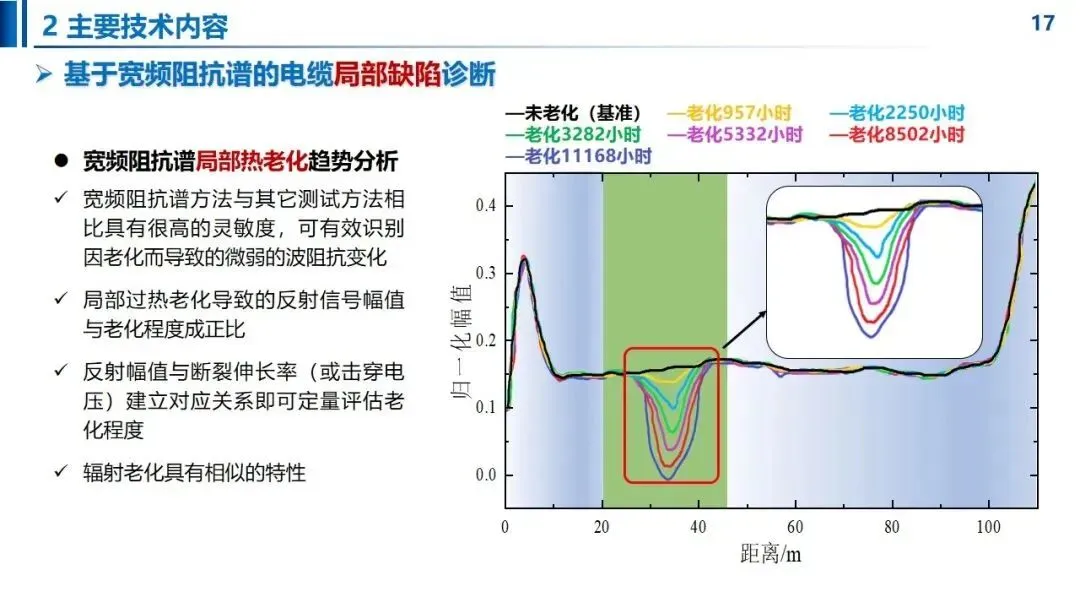

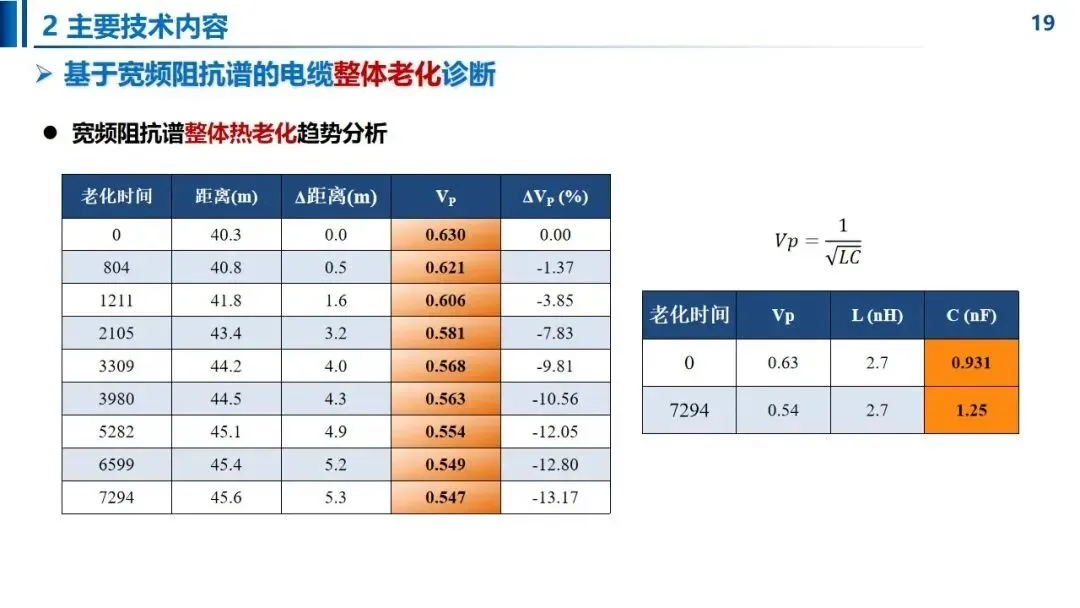

• 电缆局部缺陷与整体老化诊断：宽频阻抗谱方法能有效识别因老化导致的微弱波阻抗变化，并与断裂伸长率或击穿电压建立对应关系，定量评估老化程度。

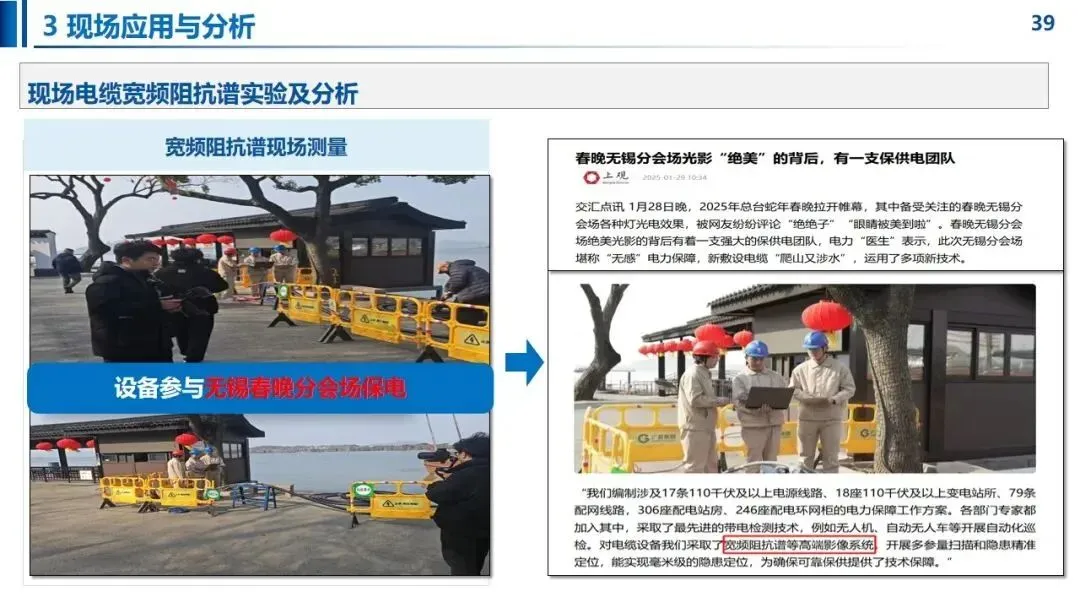

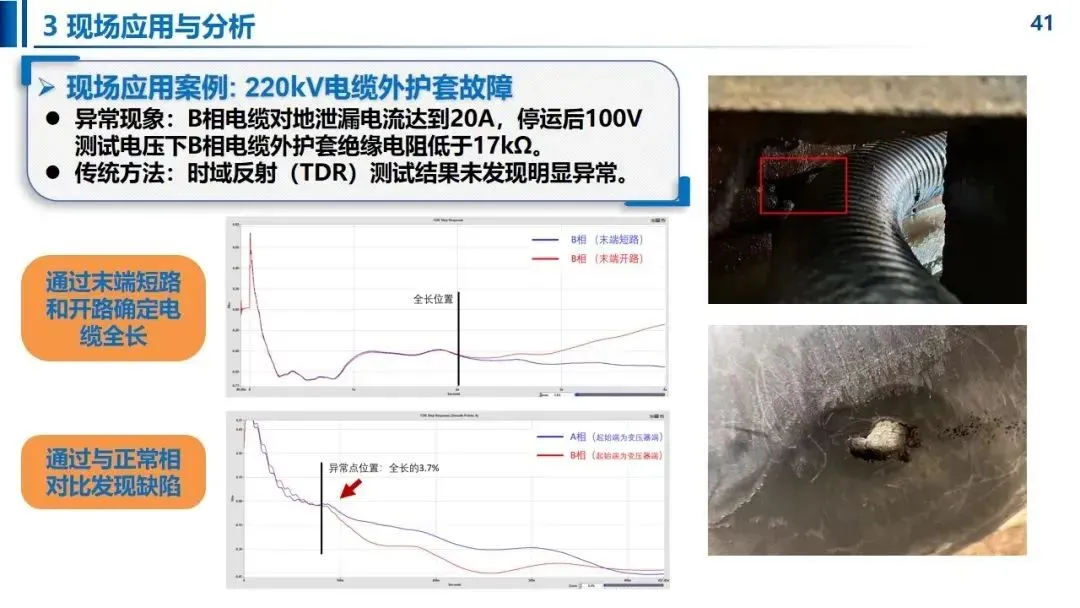

现场应用与分析
报告通过多个现场案例展示了宽频阻抗谱技术的实际应用效果：

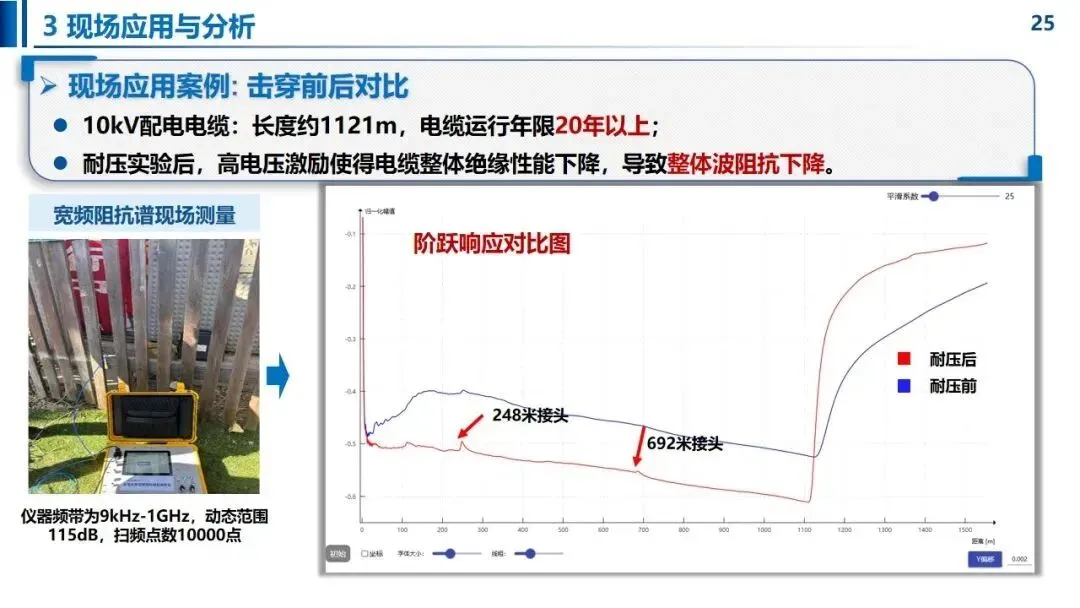

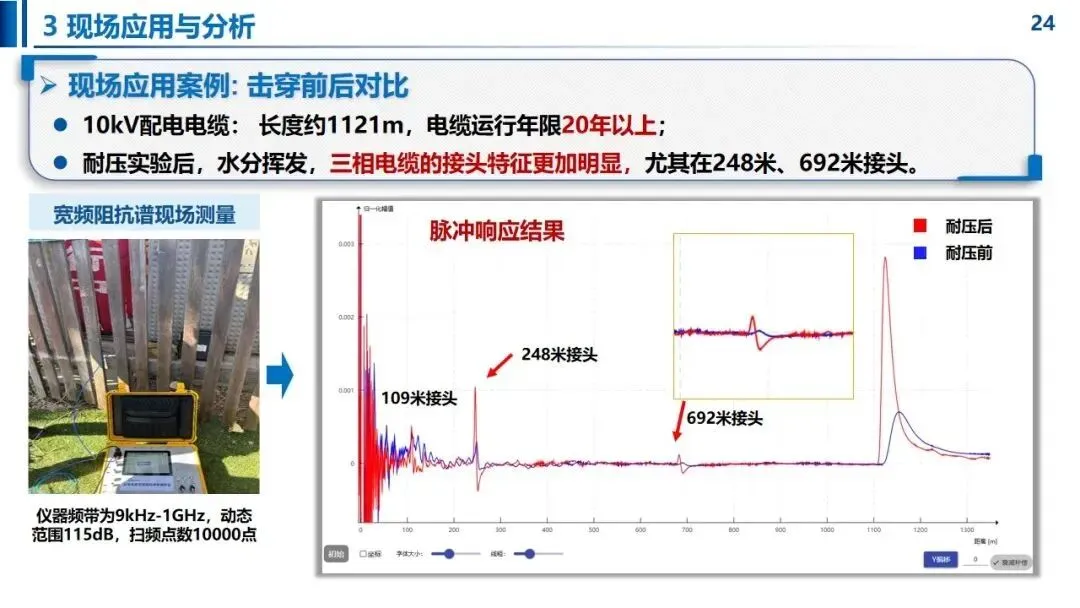

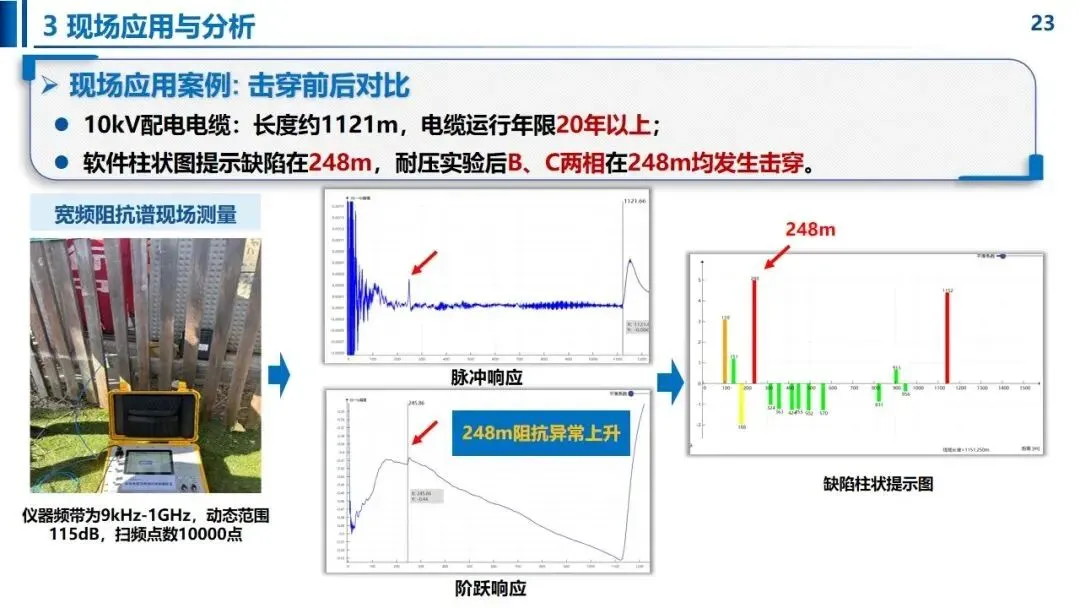

• 击穿前后对比：10kV配电电缆在耐压实验前后，宽频阻抗谱检测结果显示缺陷位置与实际击穿位置一致。

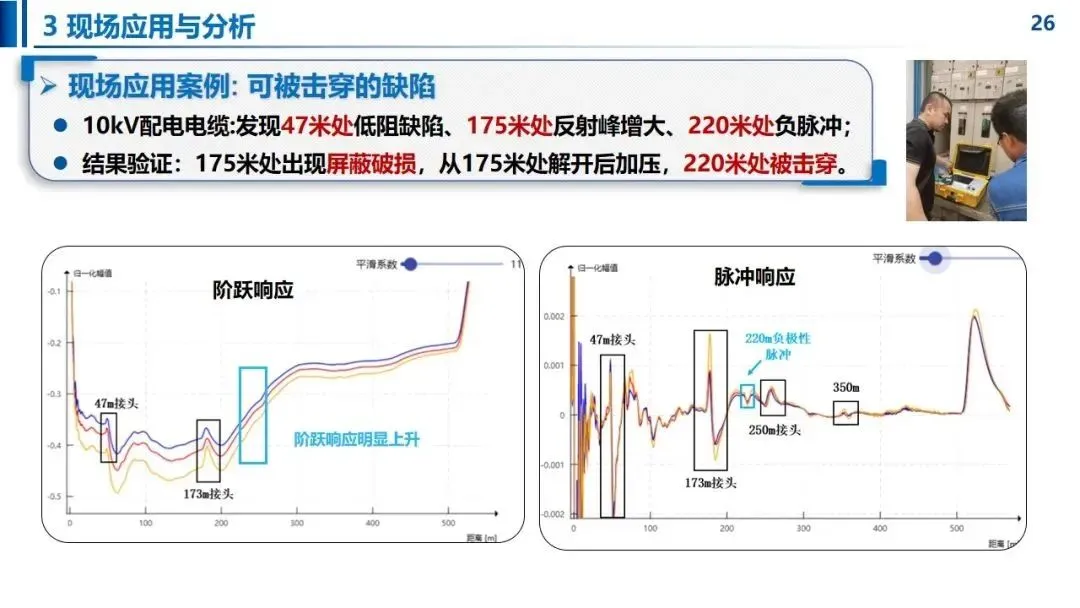

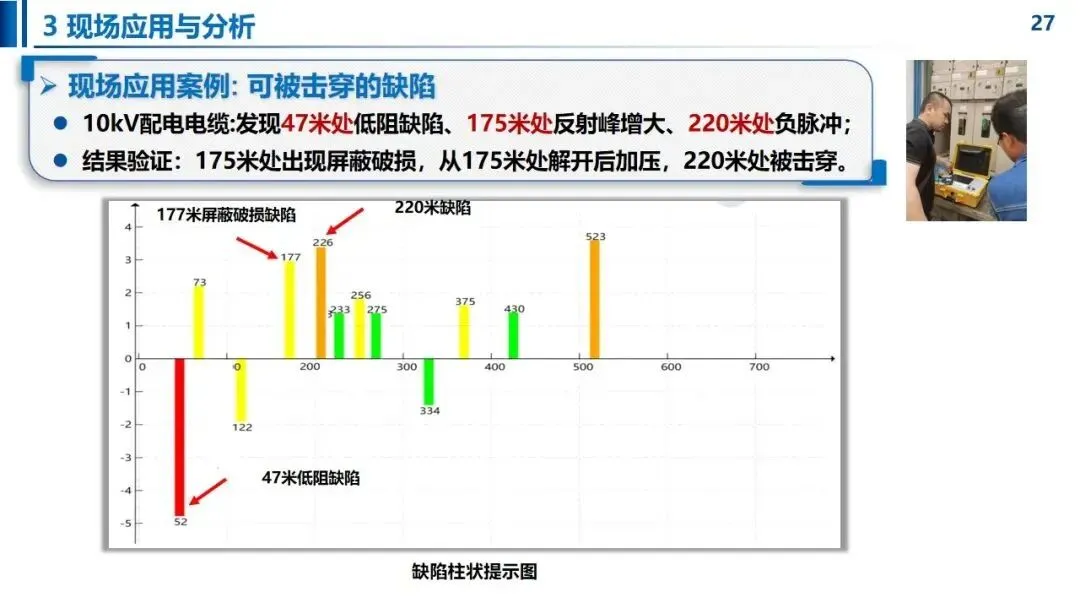

• 可被击穿的缺陷：10kV配电电缆中发现的低阻缺陷、反射峰增大和负脉冲位置，经验证与实际缺陷位置相符。

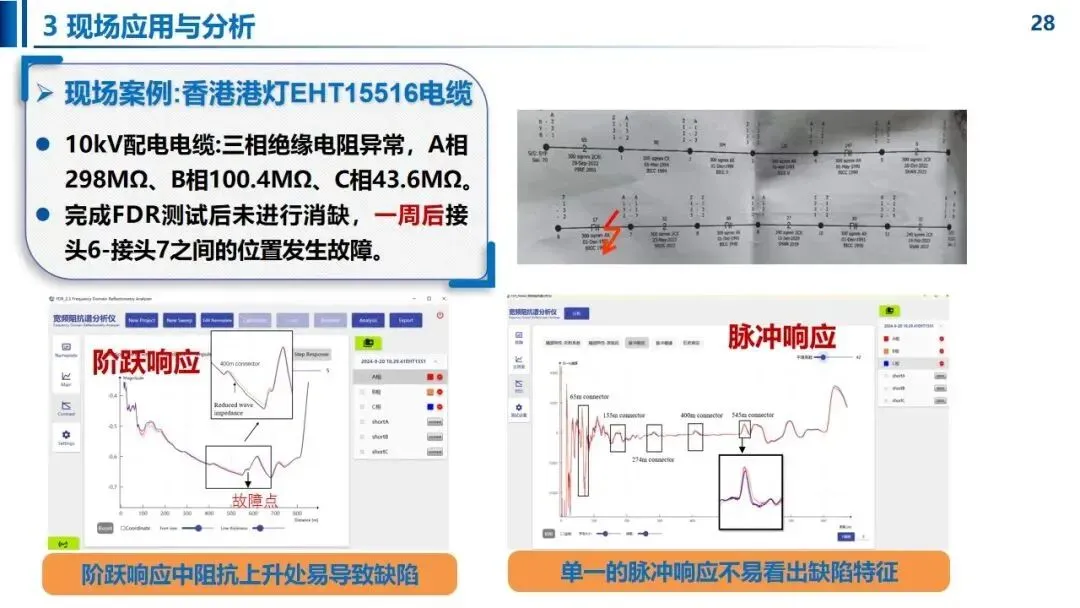

• 香港港灯EHT15516电缆：三相绝缘电阻异常，FDR测试后一周内发生故障，验证了FDR检测的有效性。

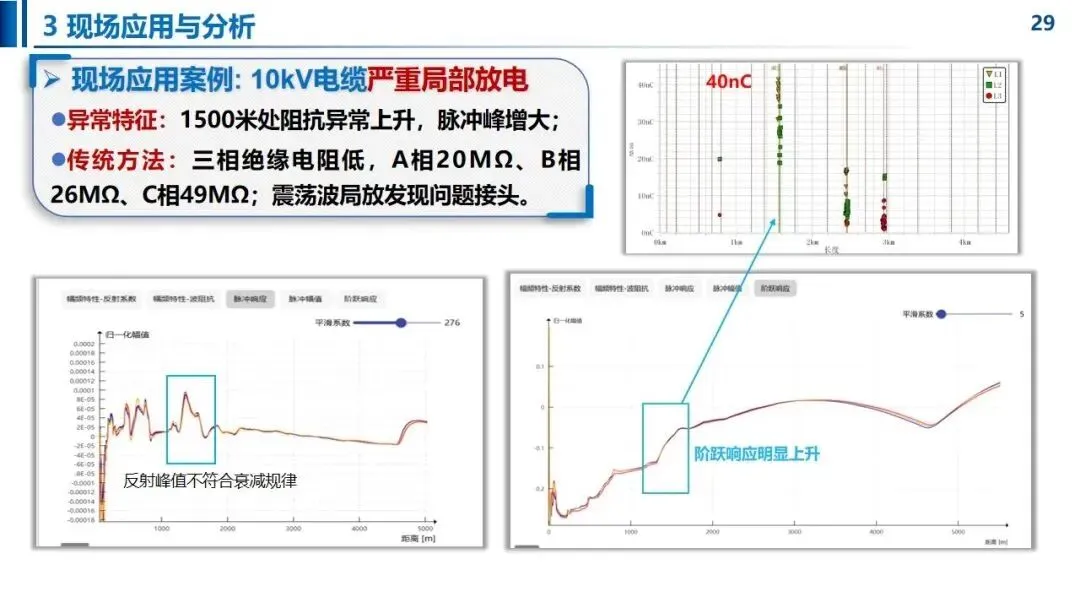

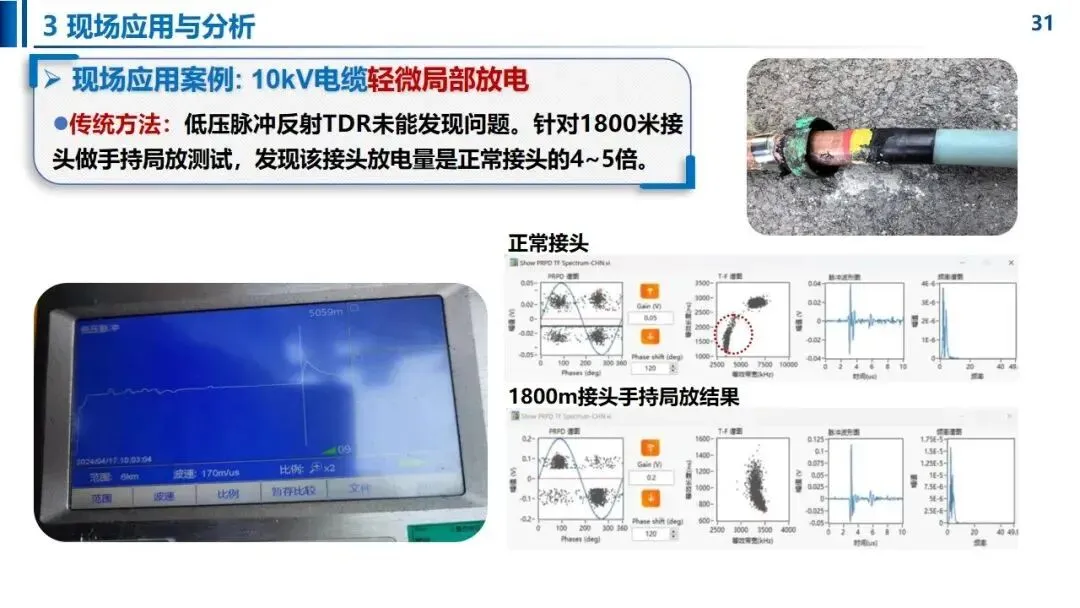

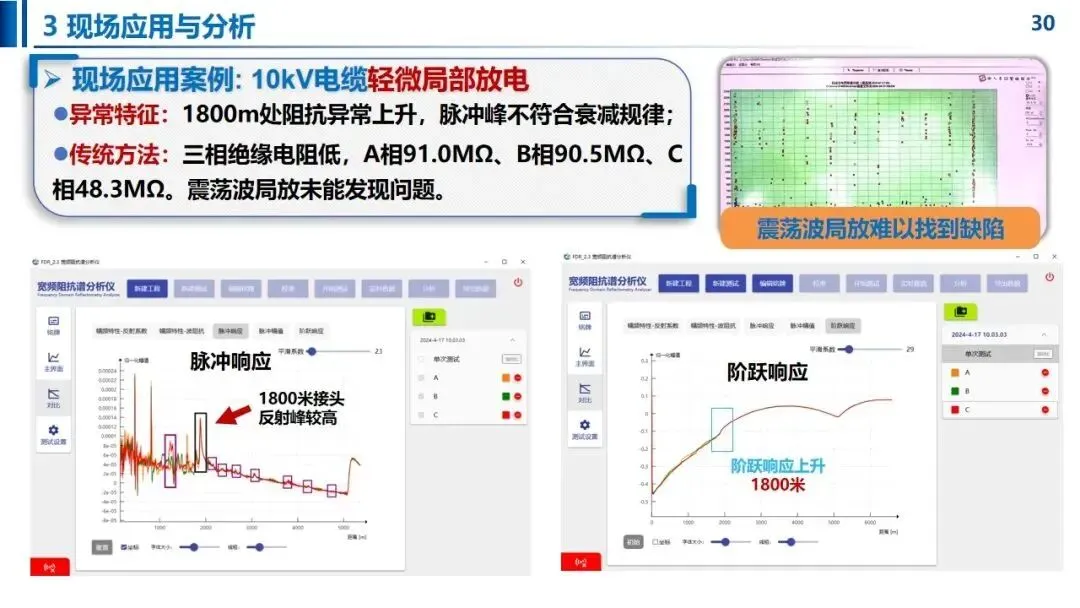

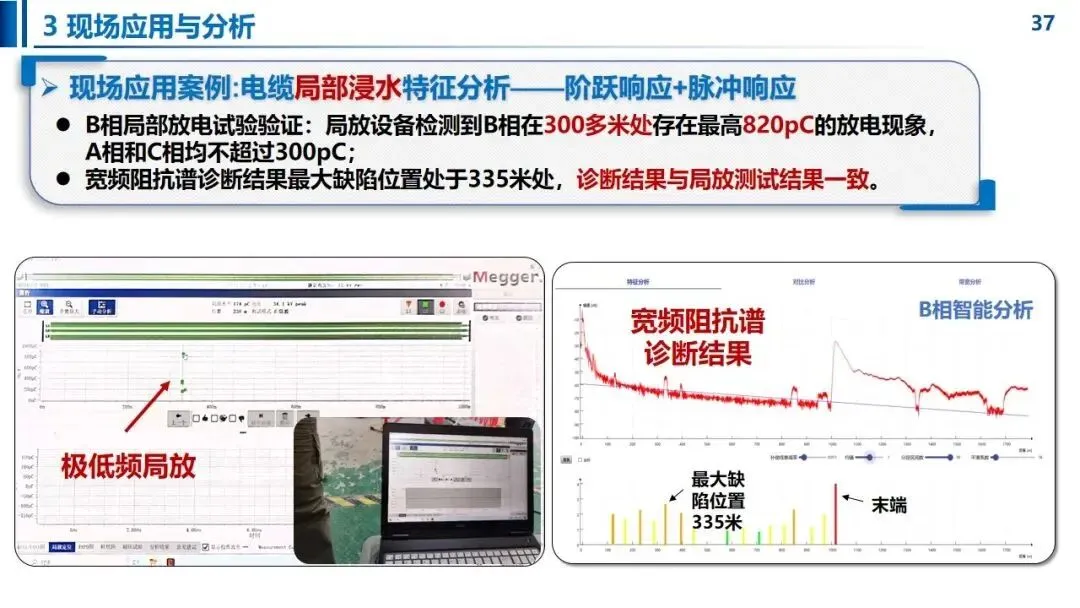

• 局部放电案例：10kV电缆中，宽频阻抗谱技术能检测到传统方法难以发现的轻微局部放电缺陷。

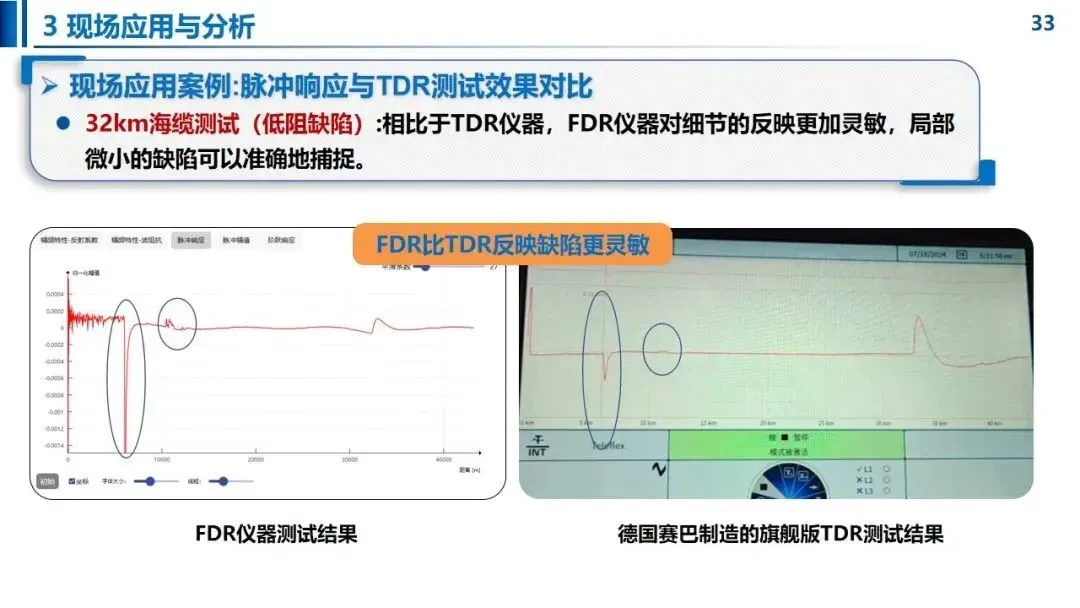

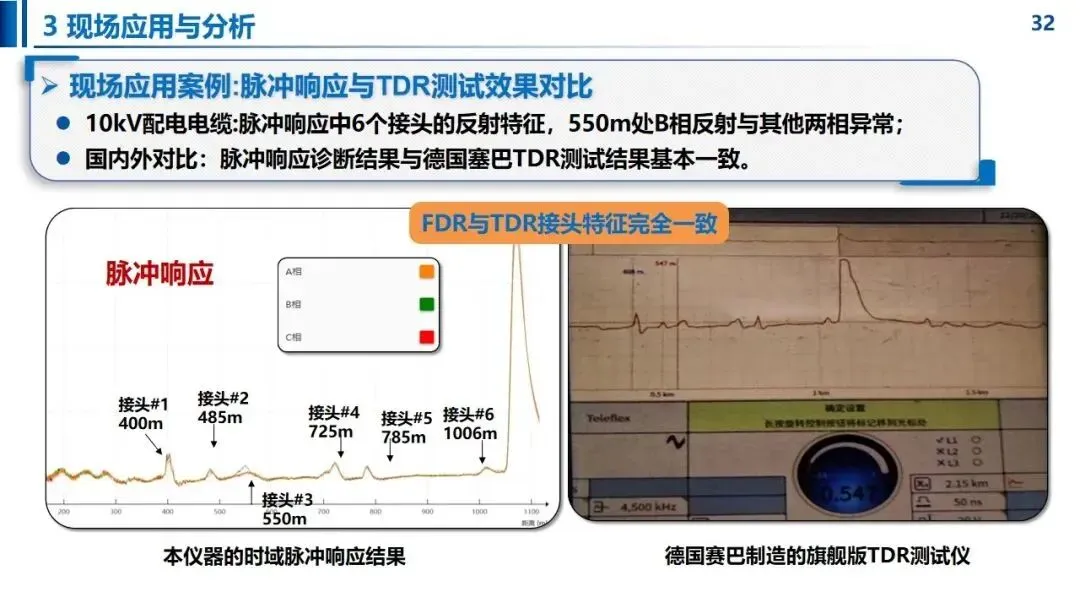

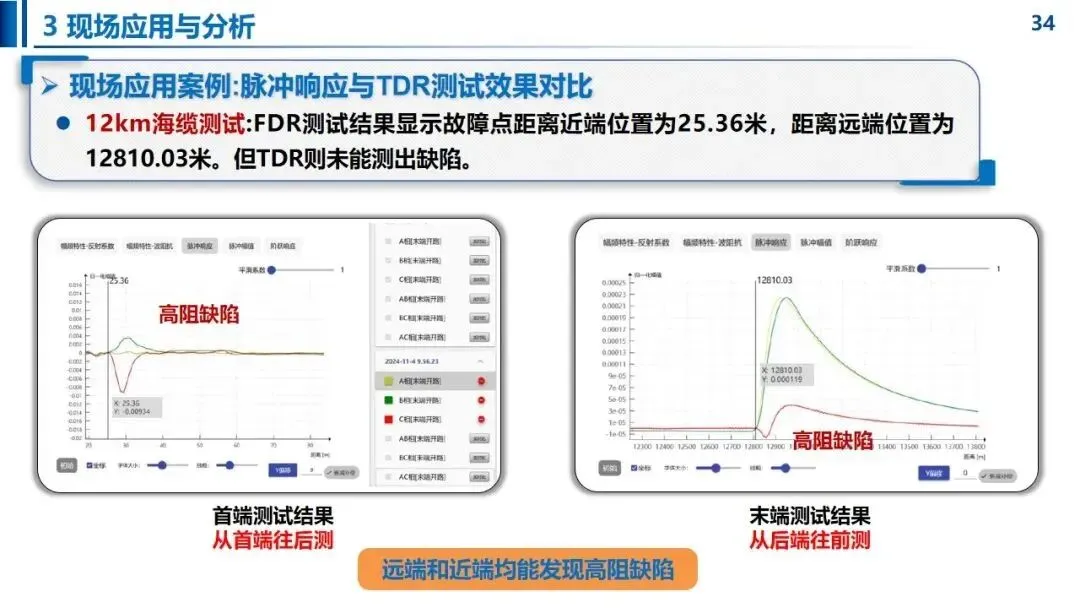

• 脉冲响应与TDR测试效果对比：FDR仪器在细节反映上比TDR仪器更灵敏，能准确捕捉局部微小缺陷。

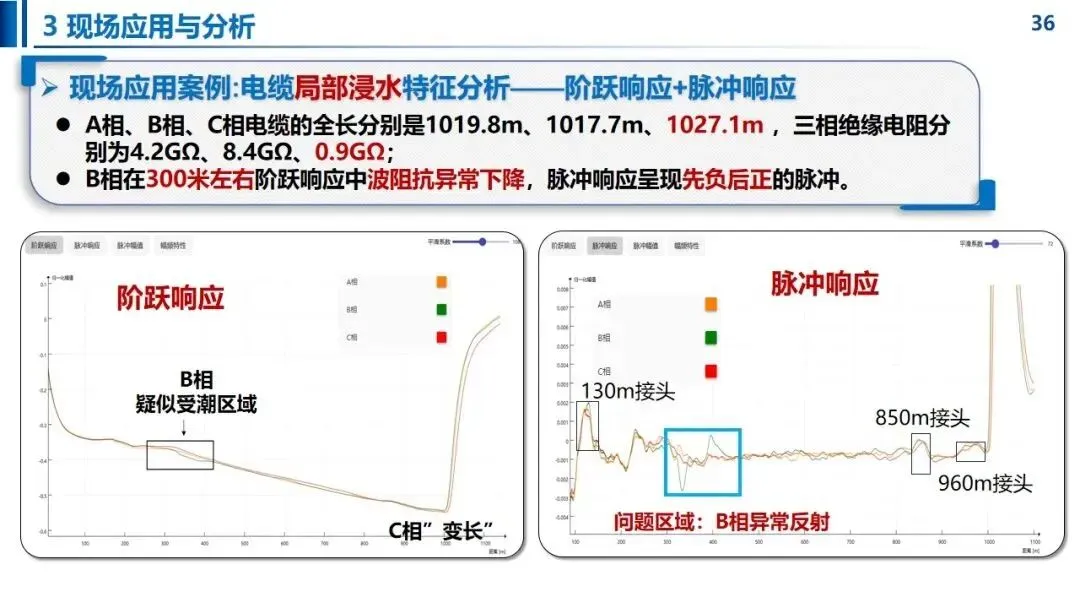

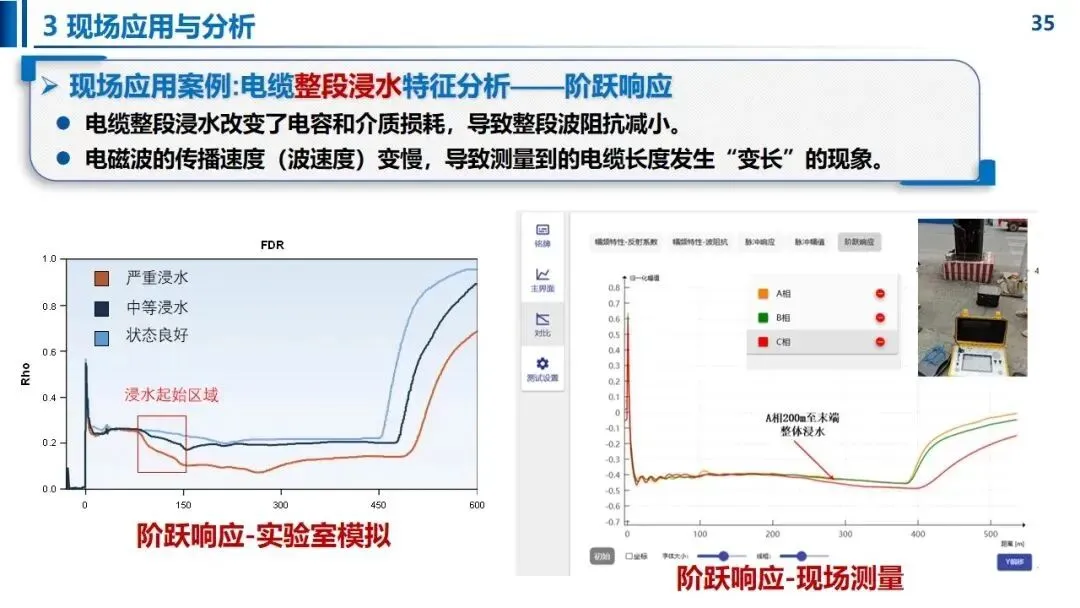

• 电缆浸水特征分析：阶跃响应和脉冲响应结果显示，电缆浸水会导致波阻抗减小和电缆长度“变长”。

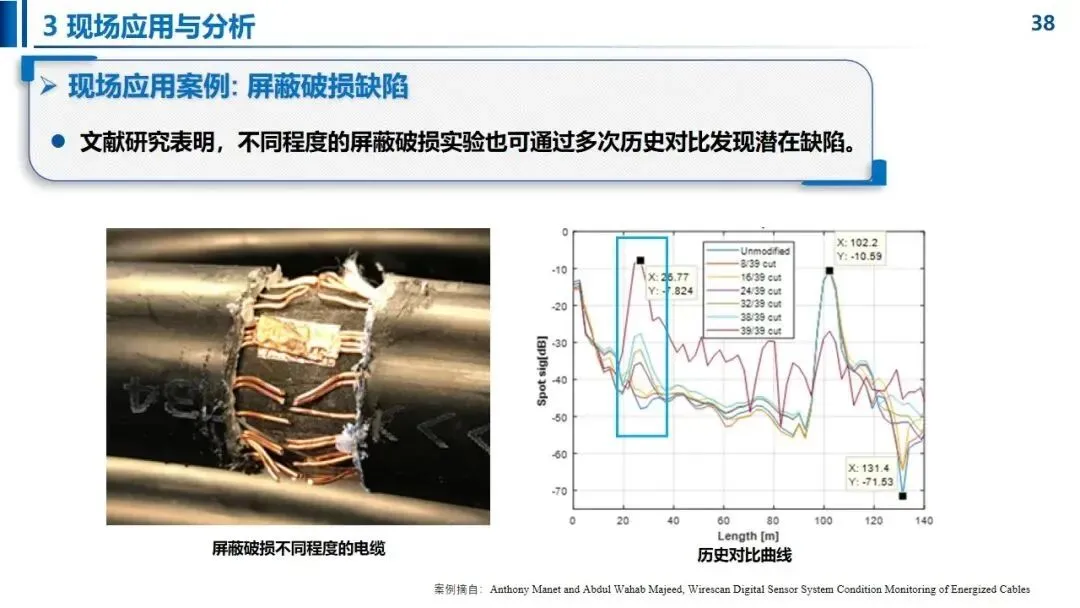

• 屏蔽破损缺陷：通过历史对比发现潜在缺陷，验证了宽频阻抗谱技术在屏蔽破损检测中的应用。

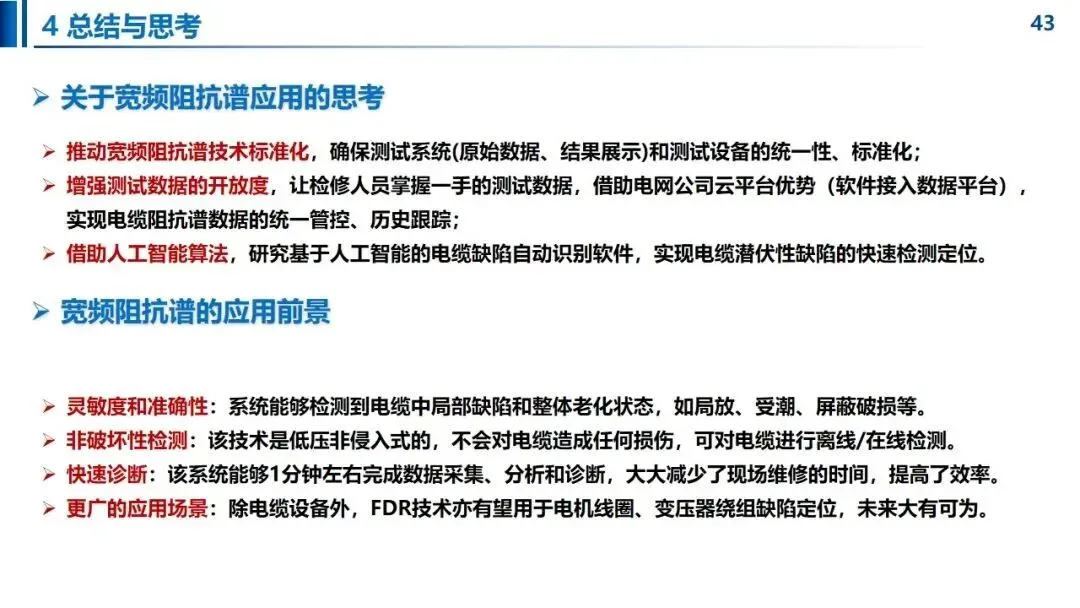

总结与思考
报告最后提出了关于宽频阻抗谱技术应用的思考和前景展望：
• 标准化：推动宽频阻抗谱技术标准化，确保测试系统和设备的统一性。
• 数据开放度：增强测试数据的开放度，借助电网公司云平台实现电缆阻抗谱数据的统一管控和历史跟踪。
• 人工智能应用：研究基于人工智能的电缆缺陷自动识别软件，实现快速检测定位。
• 应用前景：宽频阻抗谱技术具有灵敏度高、非破坏性、快速诊断等优点，除电缆设备外，还可应用于电机线圈、变压器绕组等的缺陷定位，具有广阔的应用前景。
课题组介绍
报告最后介绍了课题组成员，包括教师、国家级人才计划成员以及在校学生，展示了团队在高电压绝缘与放电等离子体领域的研究实力和多学科交叉的研究方向。
