用Excel轻松完成面积图

图文撰写 |Janeey Wang

介绍了基础折线图和带数据标记的折线图之后，折线图部分还剩堆积折线图和百分比堆积折线图，然而由于后两种图表类型比较难以阅读，因此我们先来介绍直观的面积图。

面积图除了具备折线图的特点，可以展示不同类型的数据随着时间轴的变化趋势以外，同时还可以通过显示相应的面积来分析部分与整体的关系。

软件：Excel 2019

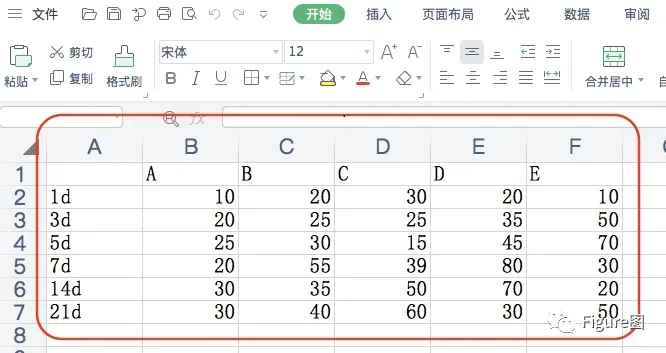

1. 打开Excel表格，新建并输入数据，如下所示。

2.选中数据，依次点击“插入”→“面积图”→“二维面积图”→“面积图”，插入图表。

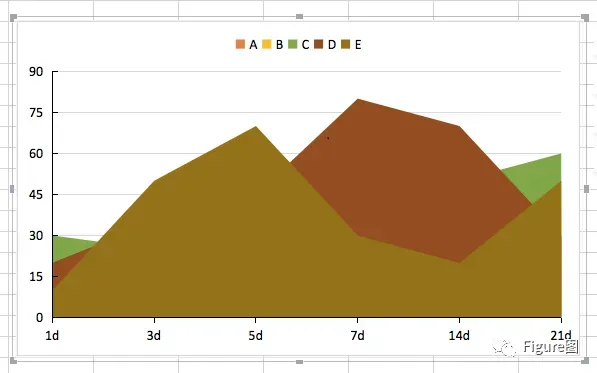

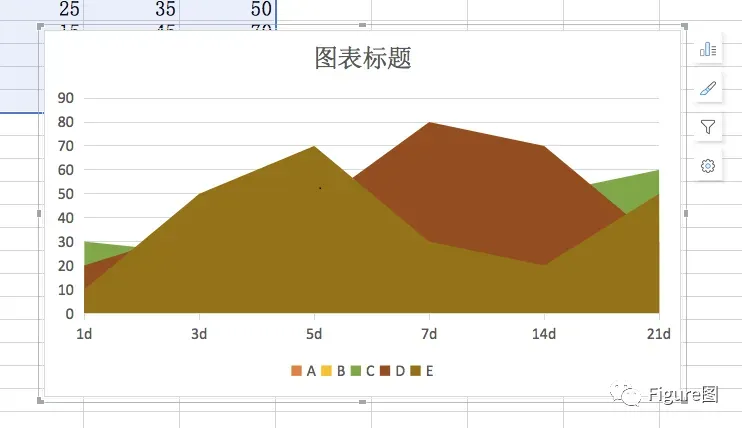

3. 插入后，默认的面积图如下所示。

4. 通过简单调整坐标轴格式、图注的位置等操作后显示的图如下。但是这种面积图存在系列之间相互覆盖的问题，会导致很多部分看不清楚。因此，我们就需要进行其他的调整以保证每个系列都能看清楚。

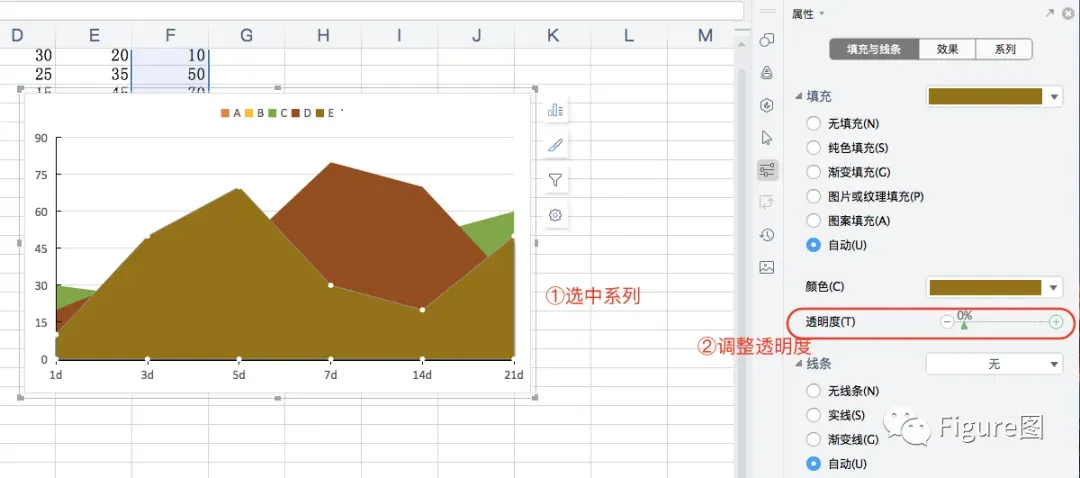

5. 首先，通过降低面积图的透明度：选中最上面几层的面积图，通过“属性”→“填充与线条”→“透明度”调整，数值越高越透明。

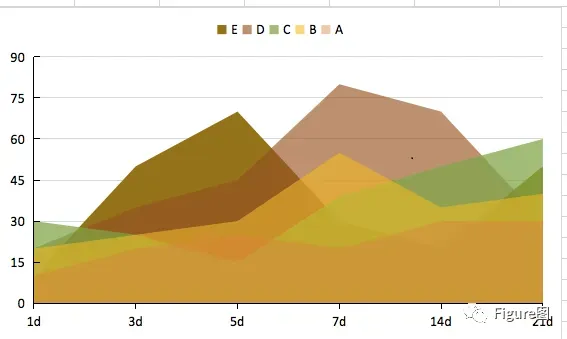

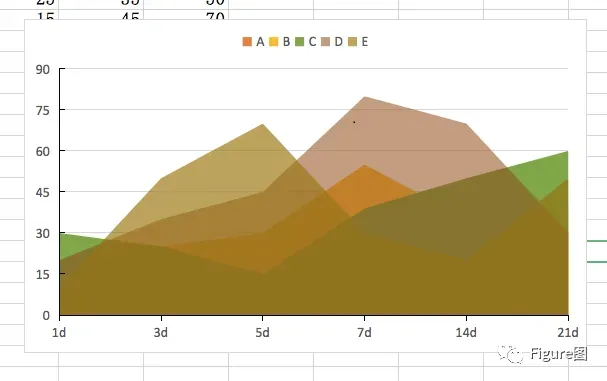

6. 调整完后大致如下，可是这样好像还是会有部分看不清楚，仔细一看可以发现是因为面积图排列的问题，A的面积图隐藏在了最后，且数值小，所以看不到，而E的图却在最前面，所以我们需要调整排列问题。

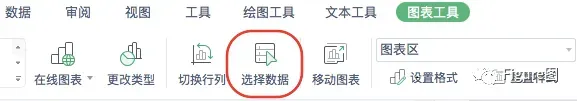

7. 选中图表后，通过“图表工具”→“选择数据”进行调整：

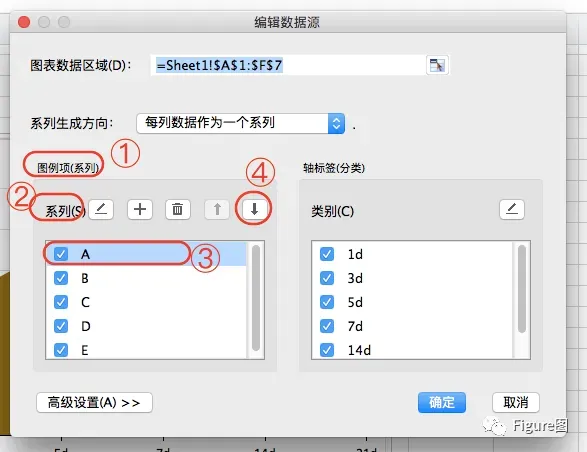

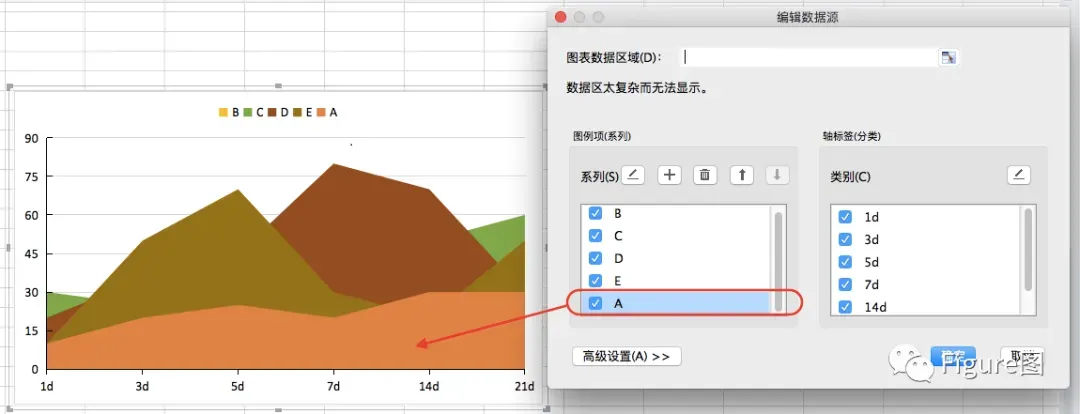

8. 在随后弹出的“编辑数据源”对话框中，通过“图例项”→“系列”→选择需要调整的系列→按上下箭头调整排列顺序。

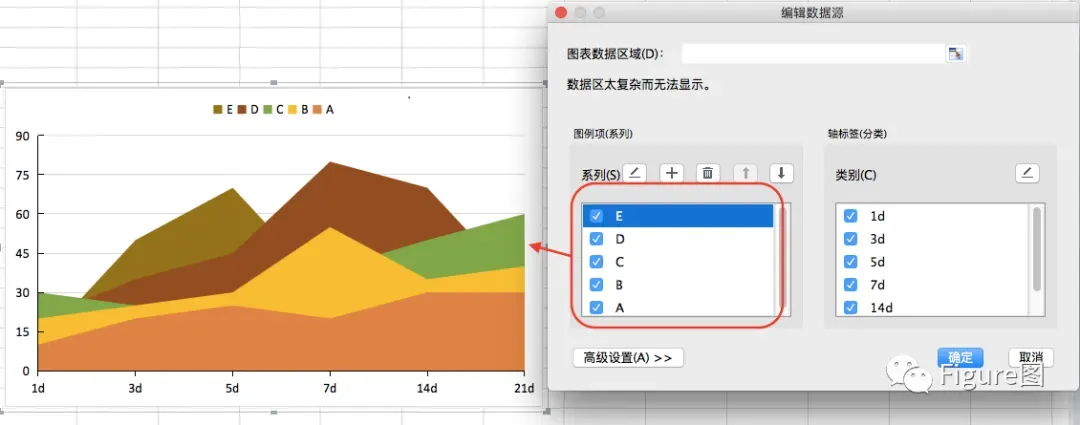

9.可以看到当A在最下方时，其面积图便在最上面了：

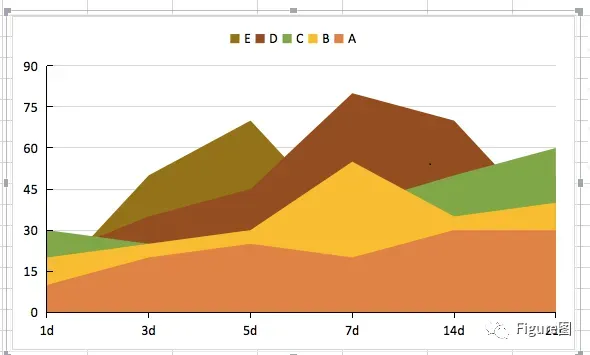

10. 因此根据此重新排列系列顺序后面积图就如下所示：

11. 在此基础上我们再重新调整不同的透明度，这样基本上都能看清楚了每个系列的变化了：

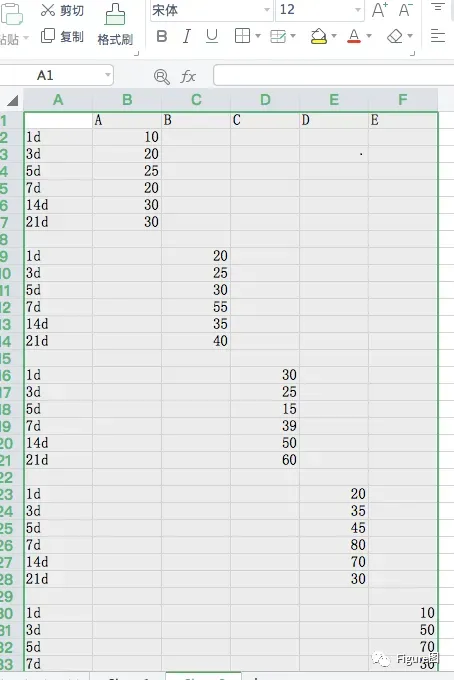

12.为了进一步看清每个系列，不存在相互遮挡的情况，小编再教大家一种新的样式。首先，将数据表做调整（如下所示）：

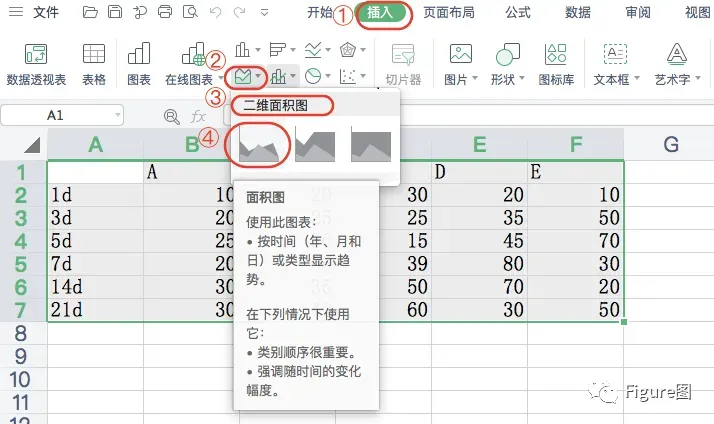

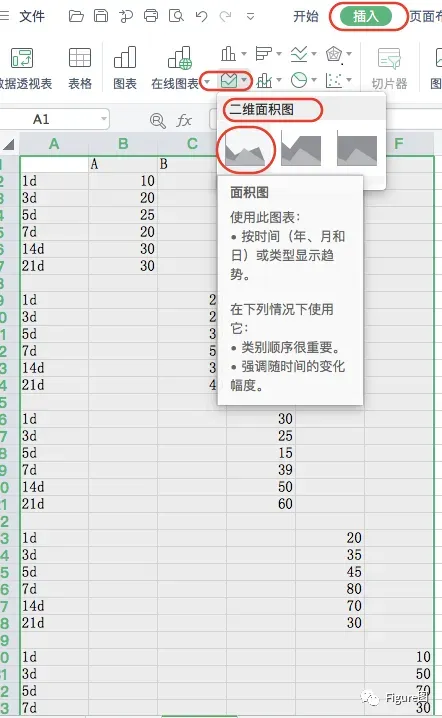

13. 选中数据，同样依次点击“插入”→“面积图”→“二维面积图”→“面积图”，插入图表。

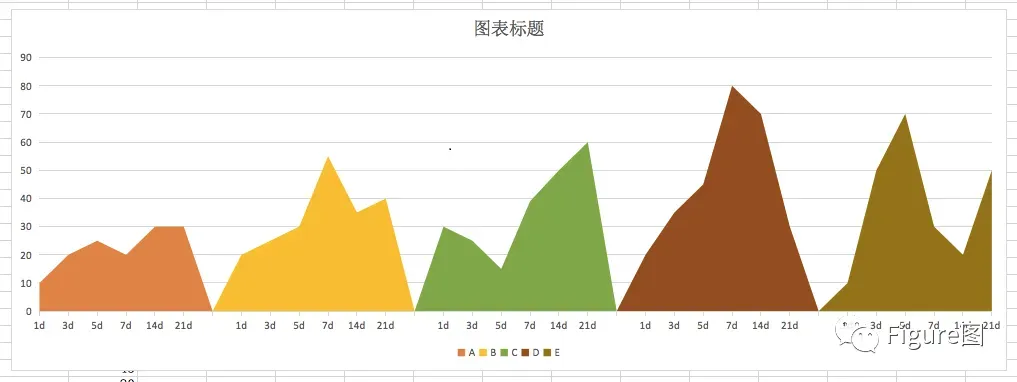

14. 这样就可以分别看到每个系列自己的面积图及变化趋势了，是不是更清晰了。

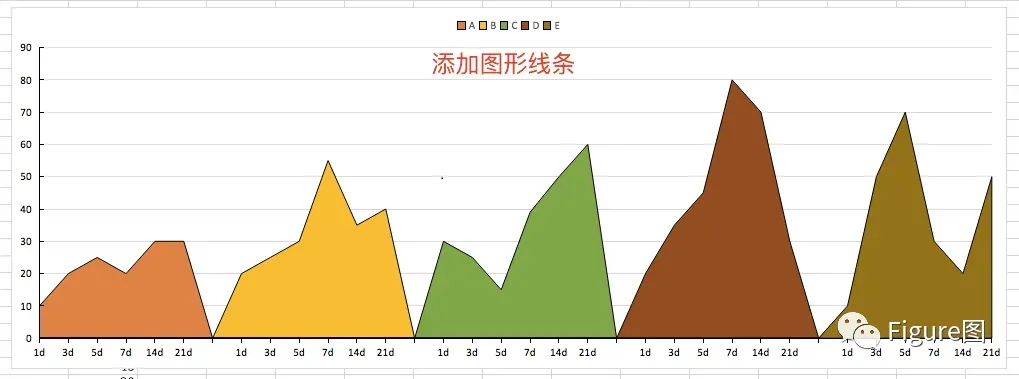

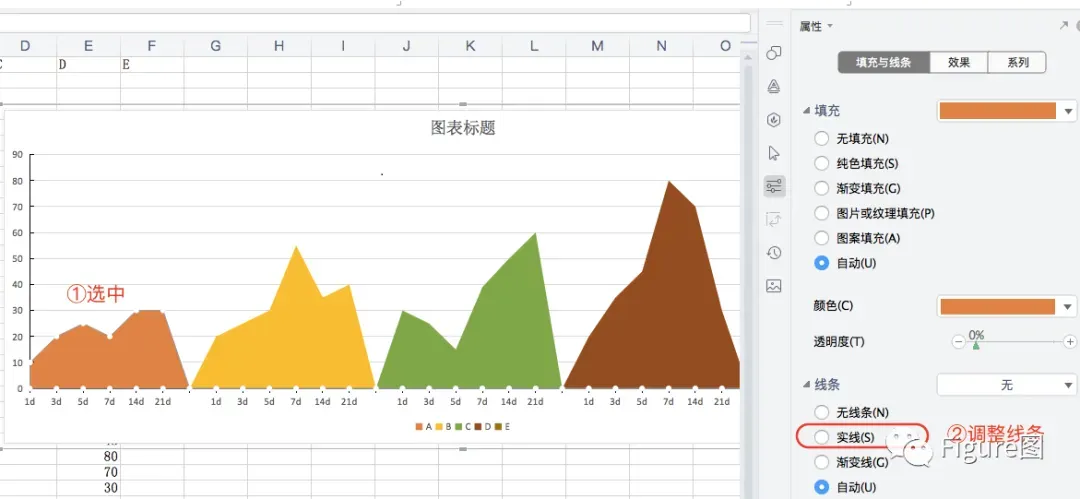

15. 增加面积图表面的线条，就相当于增加了趋势线，对于其趋势变化更明显（具体按图示操作）。

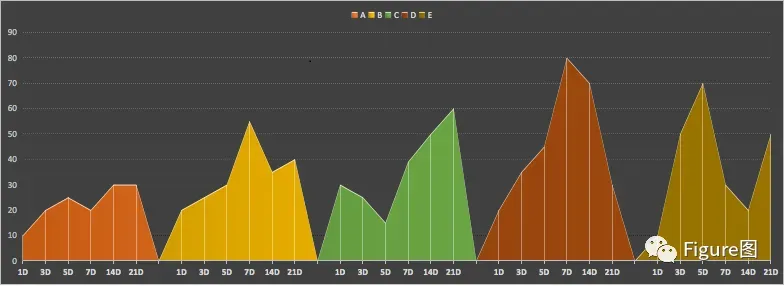

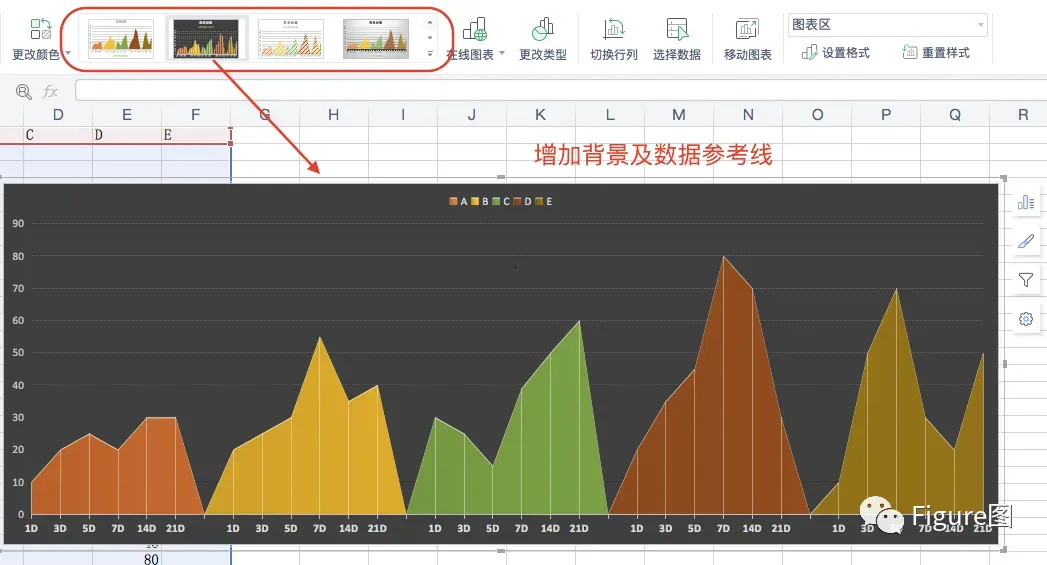

16. 根据提供的版式选择有背景及数据参考线的样式（自己操作的话便是增加图形黑色背景及数据参考线，同时将文字调成白色即可）：

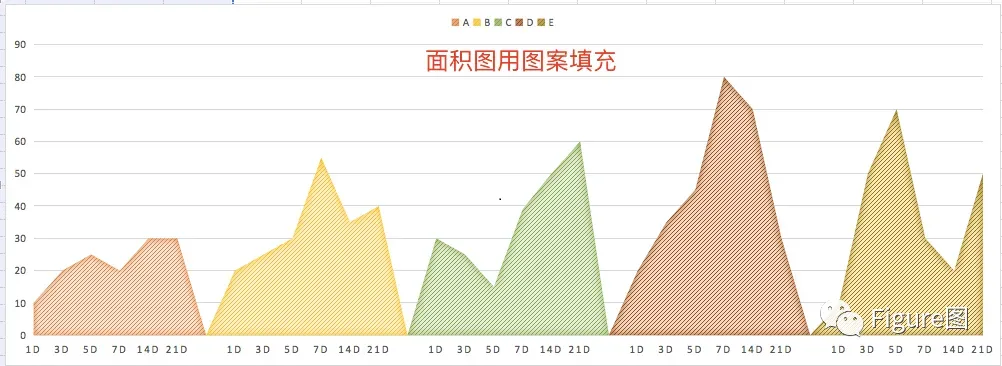

17. 或者选择用条纹图案填充面积图：

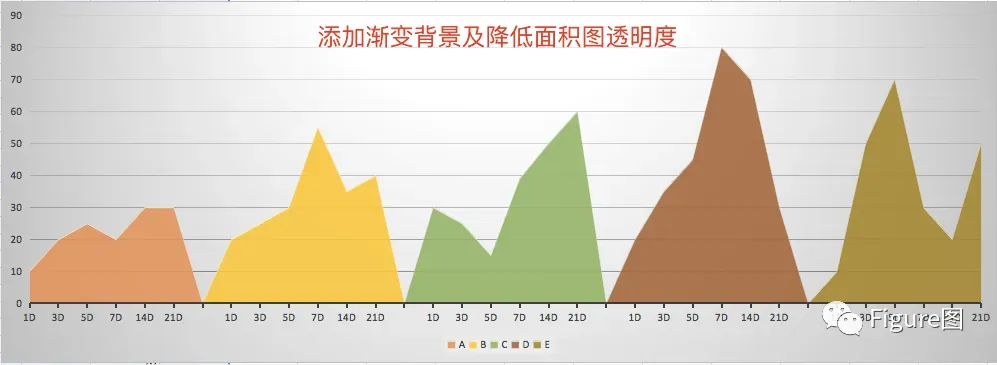

18. 或者添加渐变灰色背景并降低面积图透明度：

到此，我们的面积图也学完啦，大家只要注意上文提到的几个细节问题，面积图也是很实用的哦。

怎么样，你都学会了吗？
