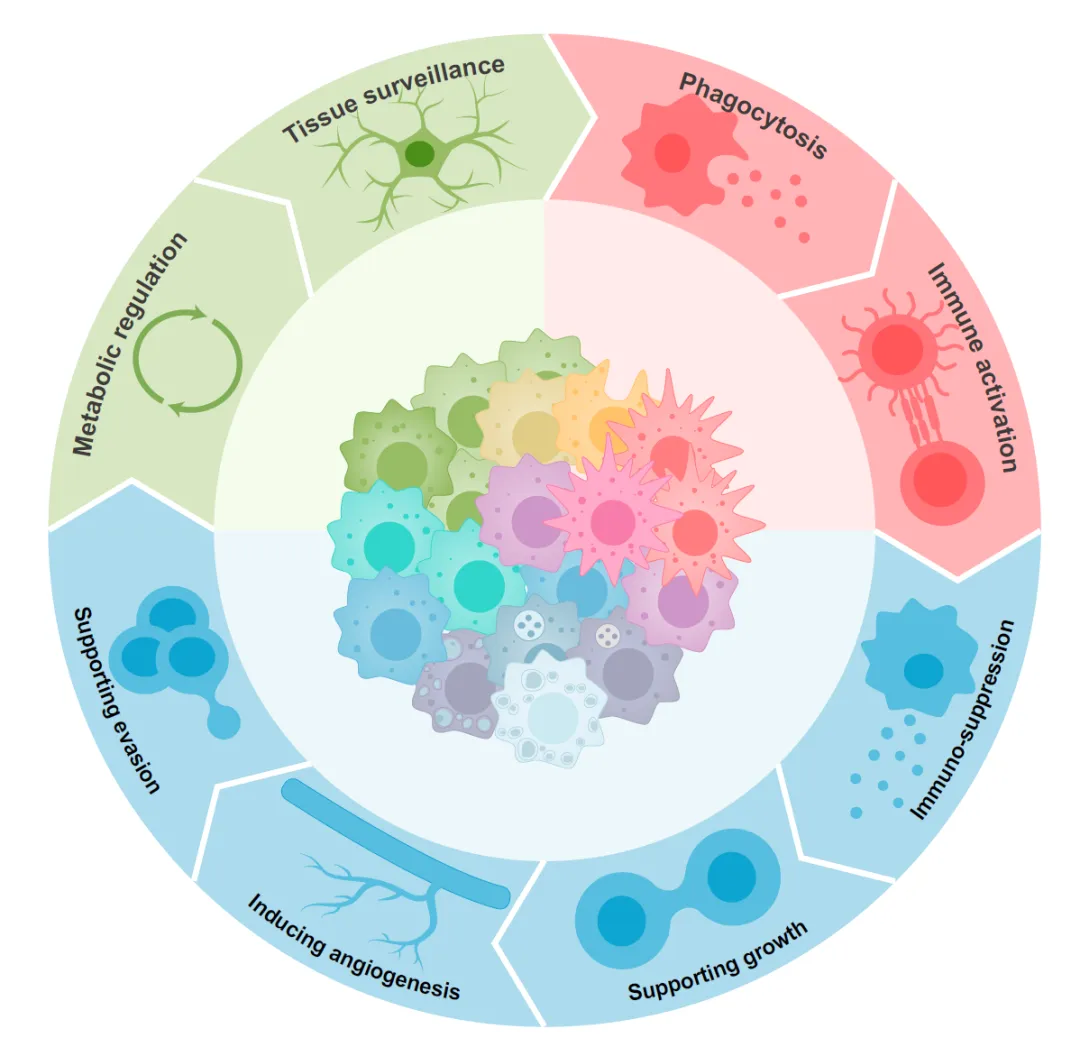

之前，在期刊投稿必备技能之环状示意图的绘制！一文为大家介绍过如何使用Ai（Adobe illustrator）绘制下图这般好看的综述示意图，非常受欢迎！可是如果觉得Ai太难了，只会PPT怎么办？

当然，使用PPT也是可以绘制这样的环状示意图的，特别是绘图时使用第三方绘图插件OK Plus13时，也可以更轻松一些！下面就以上图为例看下如何使用PPT绘制这样的示意图吧！

相关插件下载和教程链接：

http://oktools.xyz/more.html

1.插件使用

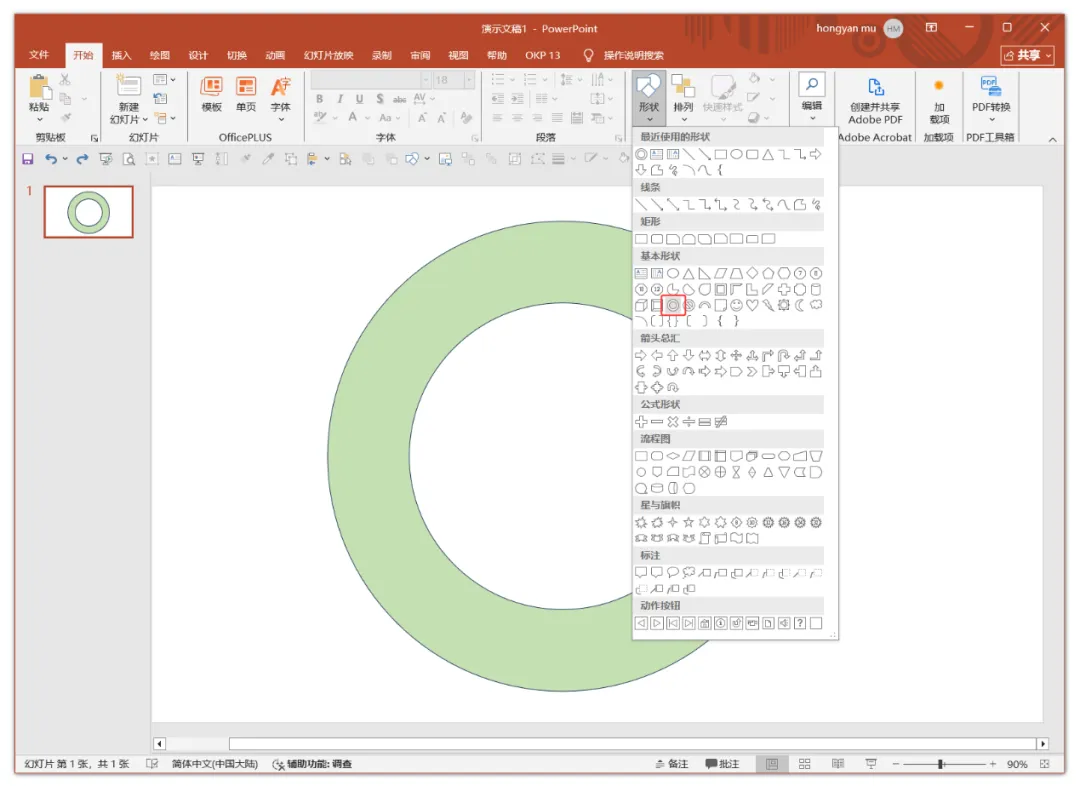

首先，绘制圆环状的底色图形。使用PPT创建空白文档后，插入基本图形中的空心圆，如下图，并调整“空心”的直径大小。

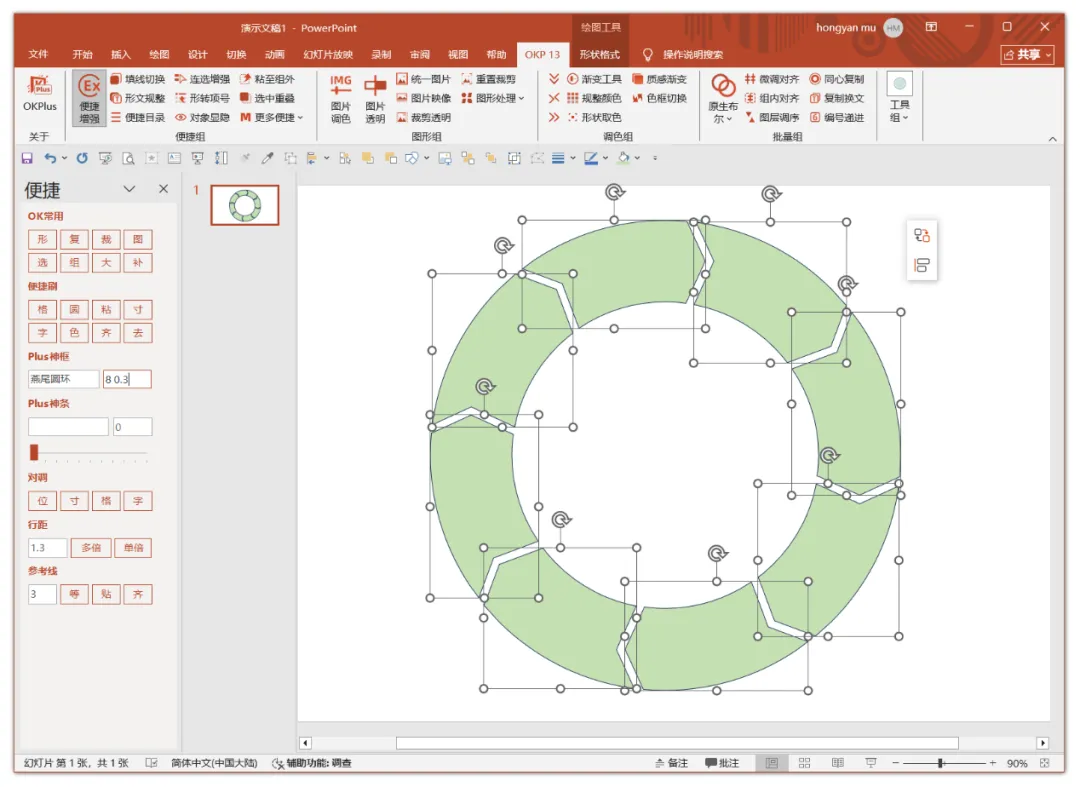

接下来，用到OK Plus13插件的“燕尾圆环”功能。选中圆环后，调整分割份数为8，分割间隙大小为0.3，按Enter键完成分割，如下图。

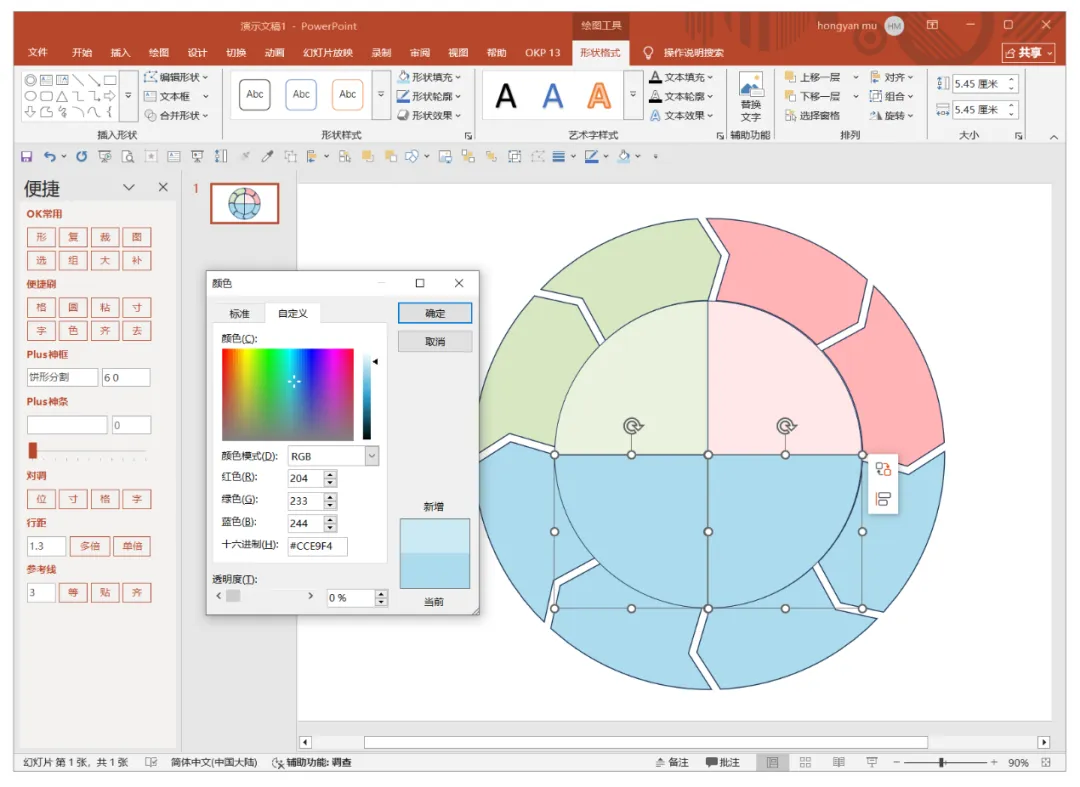

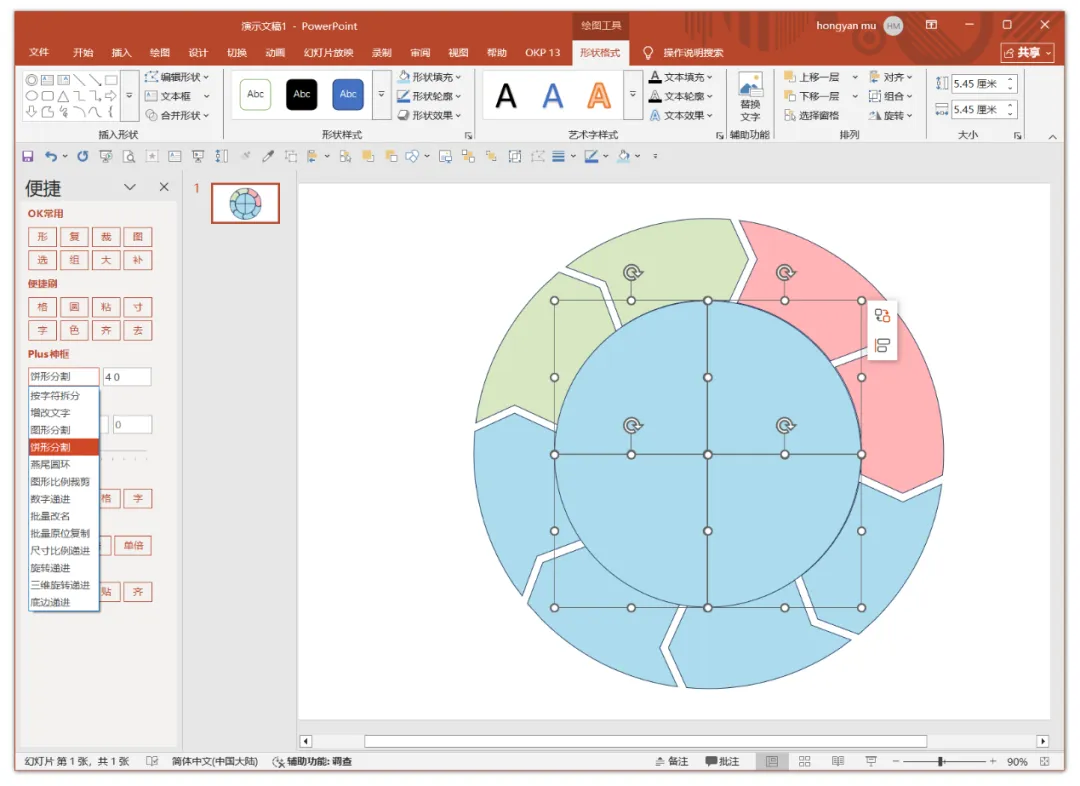

依次完成分割图形填充颜色的调整，继续绘制正圆图形，继续使用OK Plus13插件的“饼形分割”功能将正圆分割成4份，如下图。

继续调整图形的颜色，颜色可更浅一些，如下图，然后快捷键“Ctrl+G”对4个扇形进行编组，并置于图形最底层。

2.添加图案

接下来，在图形底图上添加各种细胞、神经元、血管相关图形图案，调整这些图形的大小、方向和位置。当然，如果这些图案文件是可编辑的SVG格式的矢量图，还可以在PPT中调整这些图案的颜色。

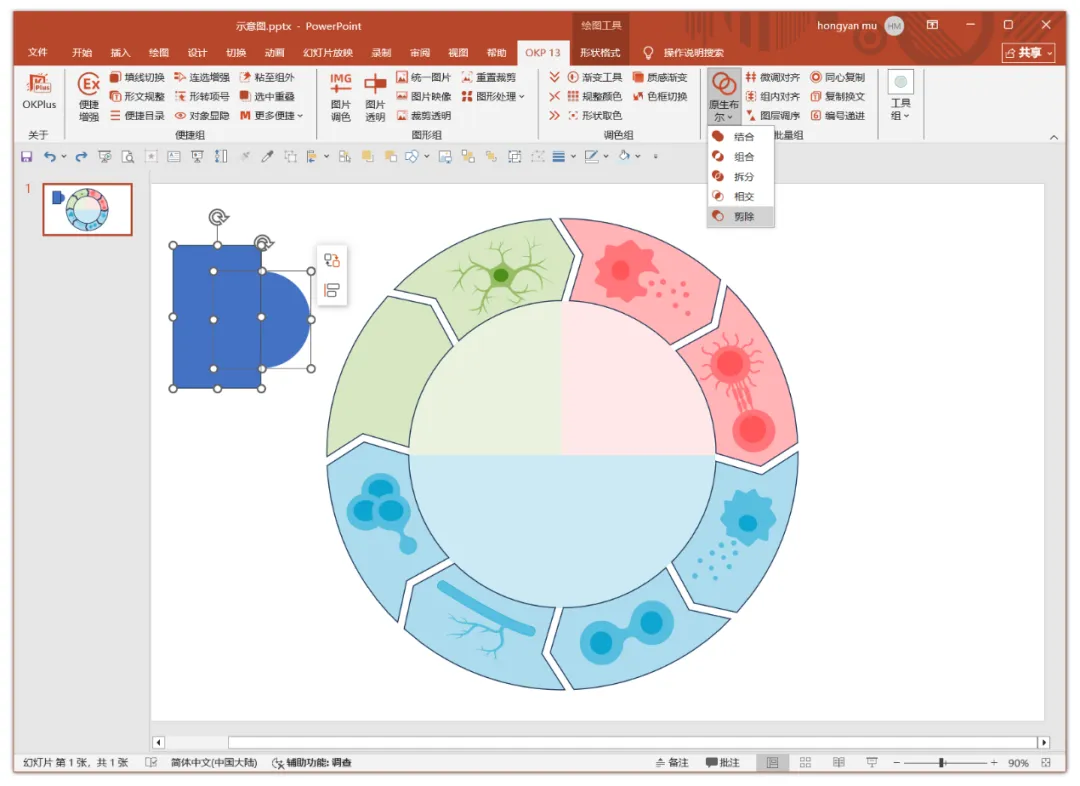

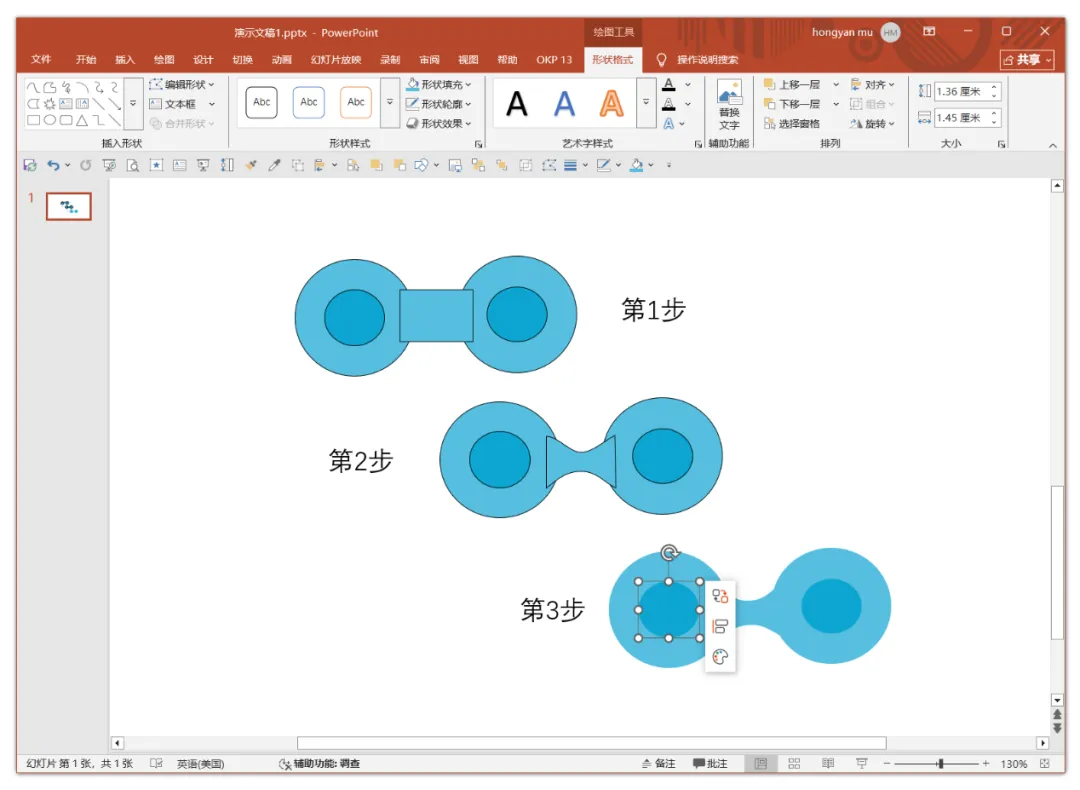

当然，如果你有耐心，也可以使用PPT的曲线、任意多边形、编辑顶点等功能进行图形绘制，结合OK Plus13插件的原生布尔功能进行拆分和减除图形，进而实现各种复杂组合图形的绘制，如下图。

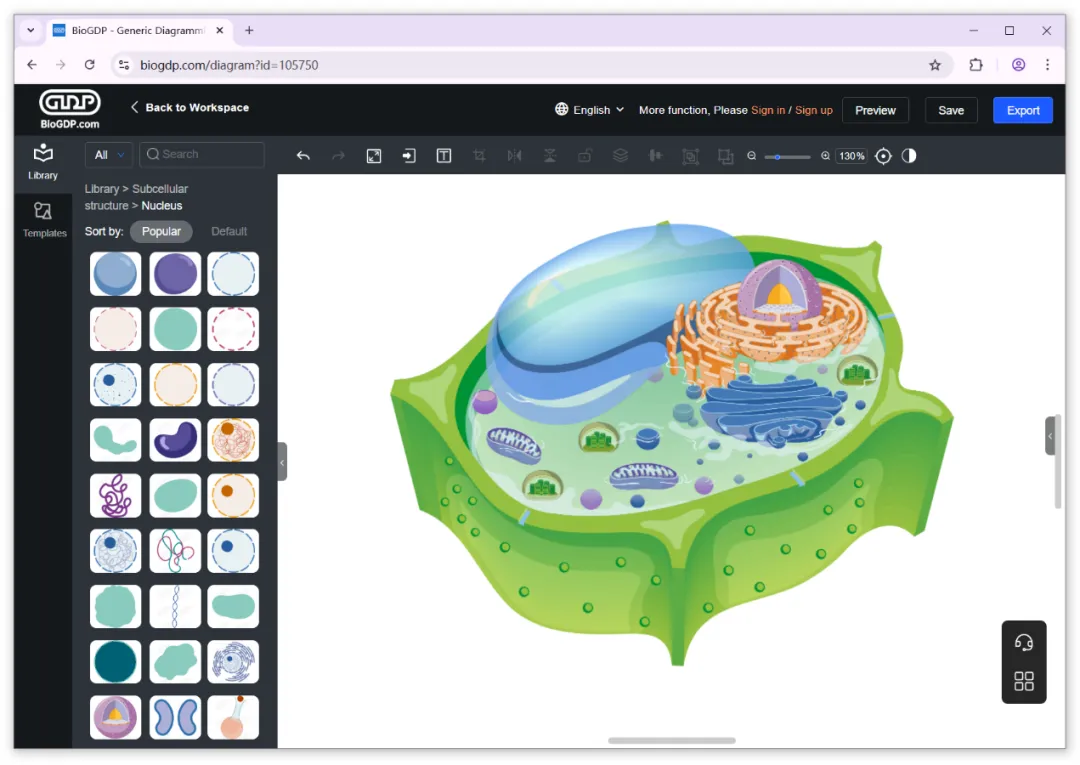

而关于现成的图案素材，可从BioRender、BioGDP、SciDraw、Phylopic等在线网站进行下载，详细介绍可参考实用科研示意图在线工具分享一文。

3.添加文字

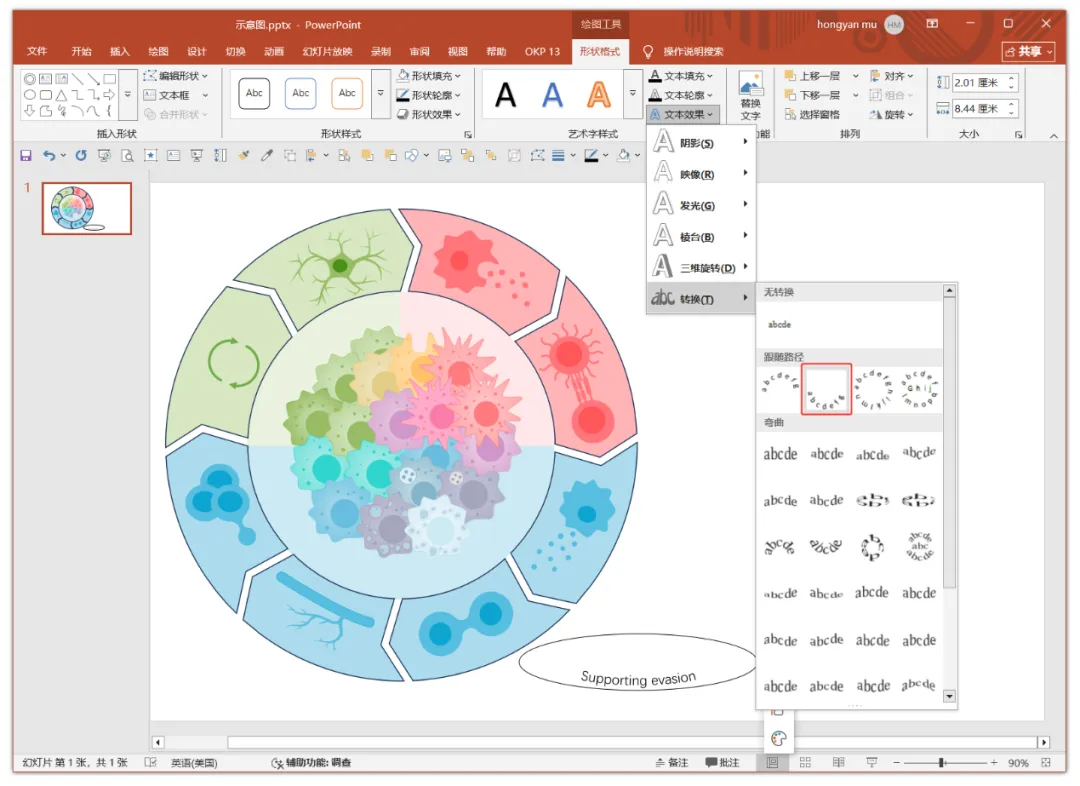

接下来是添加跟随环状路径的文本标签。先绘制一个椭圆，在其中添加文本，然后在文本效果中选择“跟随路径”效果，如下图，这里可选择向上和向下两种弧形样式。

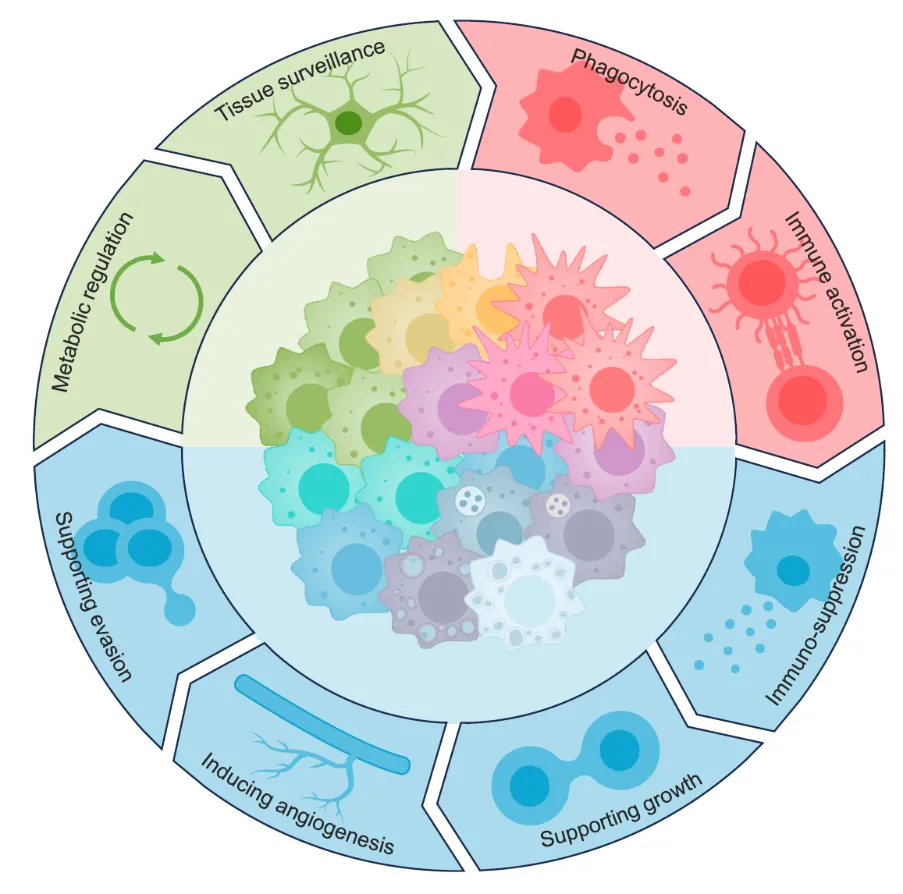

调整所有文本的大小、位置、方向等，满意后另存为PDF文件。最终的绘图效果如下：

好啦，本次的PPT综述环状示意图绘制教程就分享到这里啦！
