第28篇 失磁保护Excel计算工具分享-异步/静稳阻抗圆的选择
- 2026-09-22 08:30:37

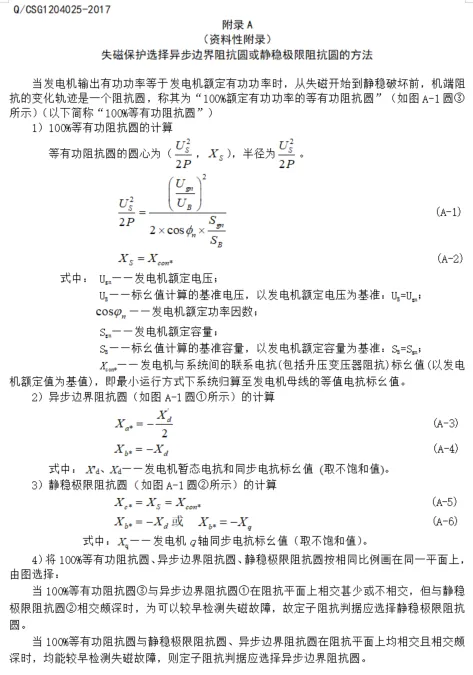

第28篇 失磁保护Excel计算工具分享-异步/静稳阻抗圆的选择按照技术监督要求，失磁保护选择 异步边界阻抗圆 或 静稳极限阻抗圆 ，需要进行计算：
这个计算步骤，看上去就令人生畏。
二、问题的解决 由于每天都在进行定值计算，用excel编写了阻抗圆校验的小工具：

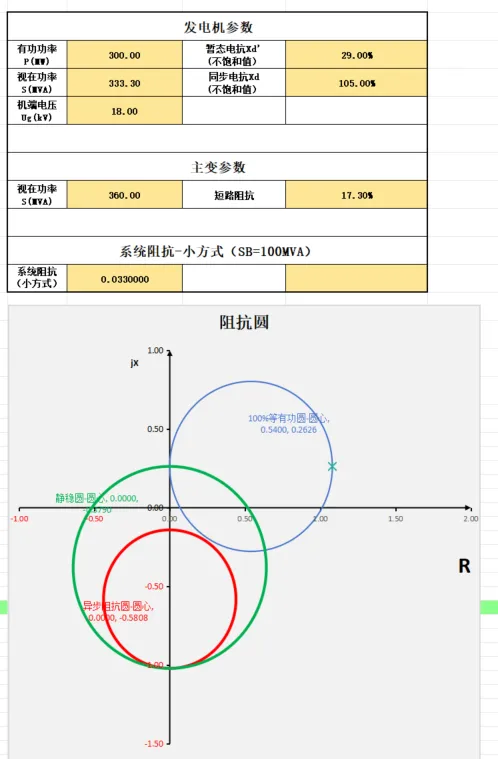

如上图所示，只要输入发电机参数、主变参数、系统阻抗，就可以自动绘制出 异步阻抗圆（红色），静稳圆（绿色），等有功圆（蓝色）。

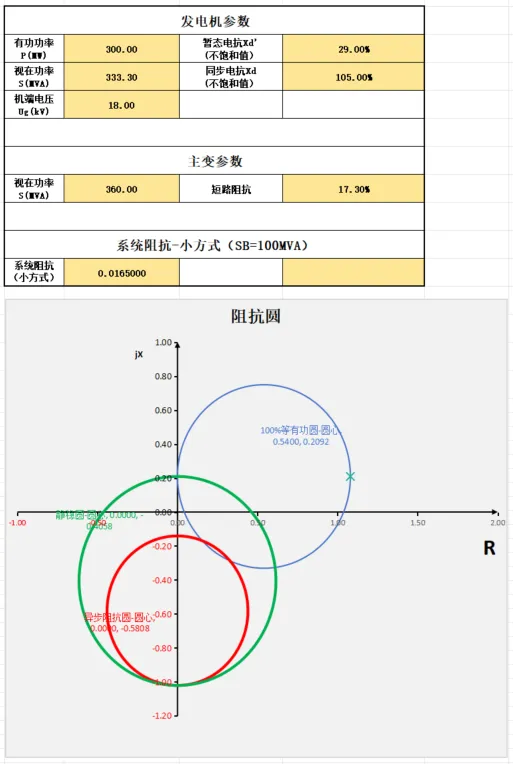

三、使用案例 可以看到，上图中等有功圆与异步阻抗圆没有相交，所以只能选择静态稳定圆。 修改系统阻抗为0.0165，则阻抗圆如下图所示：
可以看到，上图中等有功圆与异步阻抗圆相交，可以使用异步阻抗圆。 四、下载链接 失磁保护异步圆-静稳圆曲线生成器-常.xlsx 点击可以直接下载。 后续会分享其它工具，敬请期待。
一、问题的引出
当100%等有功阻抗圆③与异步边界阻抗圆①在阻抗平面上相交甚少或不相交，但与静稳极限阻抗圆②相交颇深时，为可以较早检测失磁故障，故定子阻抗判据应选择静稳极限阻抗圆。 当100%等有功阻抗圆与静稳极限阻抗圆、异步边界阻抗圆在阻抗平面上均相交且相交颇深时，均能较早检测失磁故障，则定子阻抗判据应选择异步边界阻抗圆。
