在智能化弱电视频监控系统搭建与运维过程中，网络传输链路是保障视频画面实时、稳定、清晰传输的核心载体，交换机作为链路核心交换设备，直接决定整个监控系统的运行稳定性。当下绝大多数弱电工程施工与运维人员，普遍存在一个认知误区：将监控画面卡顿、延时、丢包、黑屏、离线等故障，简单归咎于交换机带宽等级不足，认为更换万兆设备即可解决所有问题。
但从网络传输原理与大量工程实操数据来看，90%以上的千兆监控网络故障，并非设备带宽等级不足，而是端口适配、PoE供电、码流测算三大核心细节的设计与调试不规范导致。本文将结合视频监控码流传输特性、以太网网络技术原理，深度拆解千兆监控系统常见传输故障的底层成因，梳理标准化避坑方案与优化策略，为弱电监控项目的设备选型、链路搭建、日常运维提供专业技术参考。
一、端口速率适配误区：千兆硬件≠全端口满速线速转发

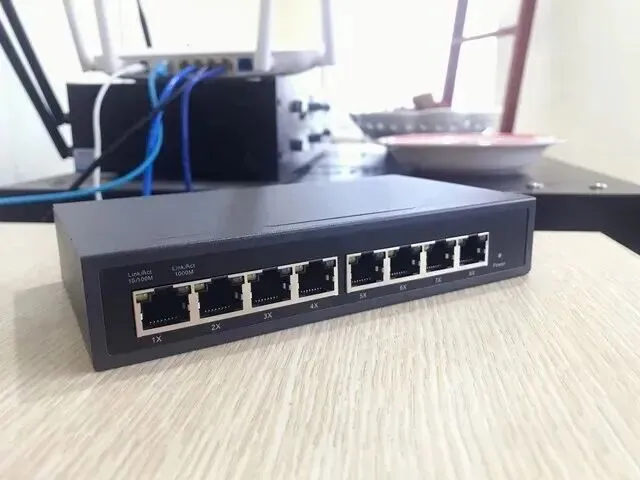

千兆交换机是中小型、大型监控项目的主流标配设备，但行业内普遍存在“标称千兆=所有端口满速千兆传输”的错误认知。实际上，设备标注的千兆端口速率为单端口物理极限速率，设备整体的转发能力还由背板带宽、包转发率两大核心参数决定，若参数不匹配，极易出现多设备并发传输时的网络拥堵、数据丢包，这是监控画面卡顿的首要隐形诱因。
1. 背板带宽与包转发率的核心技术陷阱
背板带宽是交换机内部数据总线的最大数据交换容量，代表设备所有端口同时收发数据的理论总上限，是衡量交换机整体吞吐能力的核心指标；包转发率则指交换机每秒可处理的数据包数量，直接决定设备应对监控碎片化视频数据包的处理效率，二者缺一不可，共同决定交换机是否支持全端口线速转发。
依据以太网全双工传输原理，交换机每个端口可同时进行上行、下行数据传输，因此端口总带宽需双向核算。以常规24口千兆交换机为例，全端口满速传输所需理论背板带宽为：24×1000Mbps×2=48Gbps。若市面部分低价24口千兆交换机，标称千兆端口，但实际背板带宽仅24Gbps，仅为理论需求的50%。在单路摄像头传输时故障不明显，但当多路摄像头同时启动高清码流传输、NVR批量预览、录像回放时，设备内部数据交换容量不足，会直接引发数据包排队、拥堵、丢失，最终表现为画面卡顿、花屏、瞬时黑屏。
2. 上联口链路瓶颈形成漏斗传输效应
监控网络采用层级化架构，分为接入层、汇聚层、核心层，接入层交换机下联摄像头、上联核心交换机或NVR设备，上联端口是整个支路传输链路的核心瓶颈点，也是最容易被忽略的设计漏洞。单端口摄像头码流压力较小，但多设备码流汇聚后，上联口的带宽承载能力直接决定整路监控支路的传输稳定性。
以标准工程场景为例：一台24口接入交换机接入20路4MP高清摄像头，单摄像头主码流常规为4Mbps，支路总并发码流可达80Mbps。若上联口为千兆端口，带宽余量充足，可稳定传输；若设备上联口为百兆端口，看似100Mbps带宽大于80Mbps码流，但若叠加子码流、远程访问、设备心跳包等附加数据，极易触发带宽饱和，引发传输故障。
尤其在多交换机级联的大型监控网络中，层级带宽递减的漏斗效应尤为突出：下级所有设备的码流需全部通过上级上联口传输，若任意一级上联口带宽冗余不足，会逐级挤压传输带宽，造成全网区域性卡顿、离线。
3.端口适配优化避坑方案
设备选型阶段，摒弃“只看千兆端口标识”的粗放选型方式，优先核验背板带宽与包转发率参数，确保设备满足全端口线速转发标准，杜绝“假千兆”设备；链路设计时，所有接入层交换机上联端口统一配置千兆及以上端口，大型项目采用万兆上联，精准核算单支路总码流，预留30%以上带宽冗余，适配设备并发传输、远程访问、录像回放的峰值带宽需求。
二、PoE供电过载隐患：千兆传输匹配≠供电系统适配

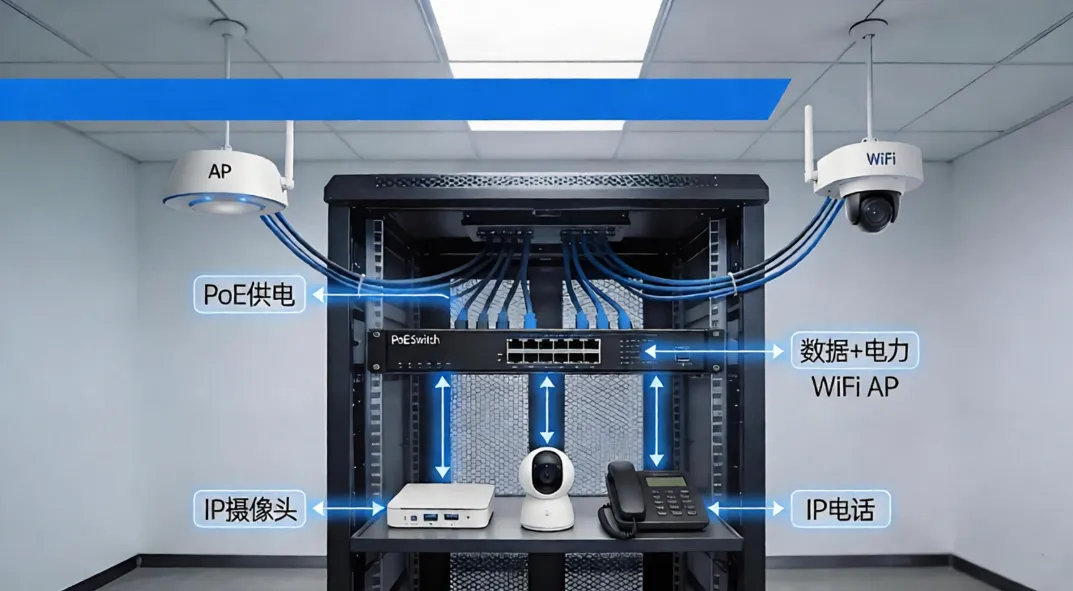

PoE交换机凭借“网线同步传输数据+供电”的一体化优势，无需额外布设供电线路，大幅简化监控施工流程，是目前监控项目的主流设备。但多数工程人员仅关注设备网络传输性能，忽略PoE供电功率、供电标准的匹配性，导致供电过载、供电不足，间接引发摄像头重启、码流异常、画面卡顿、断网离线等故障，成为监控系统不稳定的第二大核心诱因。
1. 总功率与单口功率的双重限制
PoE交换机的供电能力分为设备总功率和单端口最大功率两个维度，二者均有严格上限，缺一不可。市面常规48口PoE交换机，标称总功率多为370W，单口最大供电功率30W。在实际施工中，若批量接入高清球机、红外全彩摄像头等高功耗设备，极易出现总功率过载问题。
典型故障场景：20路25W高清智能球机接入交换机，设备总功耗达到500W，远超370W的额定总功率。为保障设备硬件安全，交换机会自动触发过载保护机制，主动降低部分端口的供电电压与功率，导致摄像头工作不稳定：低功耗运行引发视频码流压缩失真、传输帧率下降，表现为画面卡顿；严重时会造成摄像头反复重启、网络断连，出现黑屏离线现象。
2. PoE供电标准不匹配引发的兼容性故障
行业主流PoE供电标准分为三级，不同标准的供电功率、适配设备完全不同，标准不匹配是隐形故障高发点：802.3af标准单口供电15.4W，适配普通枪机、半球机等低功耗摄像头；802.3at标准单口供电30W，适配常规智能球机；802.3bt标准可实现60W-90W大功率供电，适配云台变焦、AI智能分析、暖光全彩等高功耗智能摄像头。
若设备标准不兼容，交换机仅支持802.3af低功率供电，却接入需要802.3at供电的高清球机，摄像头会长期处于供电不足状态，无法维持高清码流传输、智能侦测等核心功能，自动压缩视频码流、降低传输帧率，最终导致画面模糊、卡顿、延时过高。
3.PoE供电系统优化避坑方案
施工前完成全点位功耗统计，精准核算所有摄像头的最大工作功耗，选择额定总功率预留20%以上冗余的PoE交换机，规避峰值功耗过载问题；严格匹配交换机与摄像头的PoE供电标准，高端智能监控项目优先选用支持802.3at/bt标准的设备，提升兼容性；对于大功率AI球机、全景摄像头，摒弃PoE集中供电方式，采用独立DC供电，释放交换机功率预算，保障系统稳定运行。
三、码流叠加测算偏差：单路码流核算≠全局并发带宽适配
视频监控的网络传输压力并非固定值，而是随预览、存储、回放、远程访问等场景动态波动。多数弱电人员仅通过“单路码流×摄像头数量”的简单公式核算带宽，忽略多场景下的码流叠加效应与并发传输压力，导致核心链路带宽设计不足，是大型监控系统卡顿、延时的核心技术漏洞。
1. 实时预览的多路并发码流冲击
单路4MP摄像头主码流4Mbps、子码流1Mbps，单设备传输压力极小，但监控系统的核心使用场景为多路同时预览。当NVR客户端、监控大屏同时调取16路、32路高清画面时，多路主码流会瞬间汇聚，形成高额并发带宽需求。以16路4MP摄像头同时预览为例，仅主码流并发带宽就达到64Mbps，若叠加子码流传输、设备控制指令数据，接入层与核心层链路带宽压力会大幅提升，带宽余量不足时直接引发画面卡顿、加载缓慢。
2.存储与回放的峰值带宽挤占
视频录像存储是监控系统的常态化高带宽场景，全天24小时录像模式下，所有摄像头的实时码流会持续汇聚至NVR或集中存储服务器，此时核心交换机与存储设备之间的链路带宽压力达到全天峰值。除此之外，运维人员多路同步回放录像、远程调取历史视频时，会在实时传输码流的基础上，叠加回放专属码流，形成双重带宽挤占，极易突破链路带宽上限，引发全网传输拥堵。
3.码流测算优化避坑方案
建立全场景带宽测算思维，摒弃单一静态码流核算方式，同步考量实时预览、集中存储、多路回放、远程访问四大场景的并发码流需求；核心交换机与NVR、存储服务器之间采用万兆链路或链路聚合技术，提升核心链路吞吐能力；优化摄像头编码配置，全面普及H.265高效编码替代传统H.264编码，同时开启智能移动侦测编码功能，静态场景自动降低码流，动态场景保障高清画质，在不影响监控效果的前提下，有效降低全网带宽负载。
四、总结
综上所述，千兆交换机仅为视频监控网络的基础硬件配置，并非保障系统稳定运行的核心关键，绝大多数监控画面卡顿、丢包、黑屏故障，均源于网络架构设计、设备参数匹配、带宽算力测算的精细化漏洞。排查与解决监控网络故障，无需盲目升级万兆设备，应聚焦三大核心技术要点：一是核验交换机背板带宽、包转发率参数，规避假千兆设备，保障端口线速转发，打通层级传输链路；二是精准核算PoE供电总功率与端口功率，严格匹配供电标准，杜绝供电过载与供电不足问题；三是立足全应用场景测算动态码流，兼顾并发预览、集中存储、录像回放的峰值带宽需求，优化编码与链路架构。
在弱电监控项目的设计、施工与运维过程中，只要把控好以上三大细节，遵循网络传输技术规范精细化施工，即可解决90%以上的监控网络传输故障，全面提升视频监控系统的稳定性、流畅性与实用性。
