带涨跌幅的柱形图，工作中太刚需了，我目前见到的做法都是在 Excel 中制作一个普通的柱形图，然后在 PPT 中手工画一个折线，再手工填数字标签。
那我必须教你们做一个带涨跌折线的柱形图，逼格一下子上去了。
案例：
用下图 1 的数据表做出带完成率折线箭头的图表。

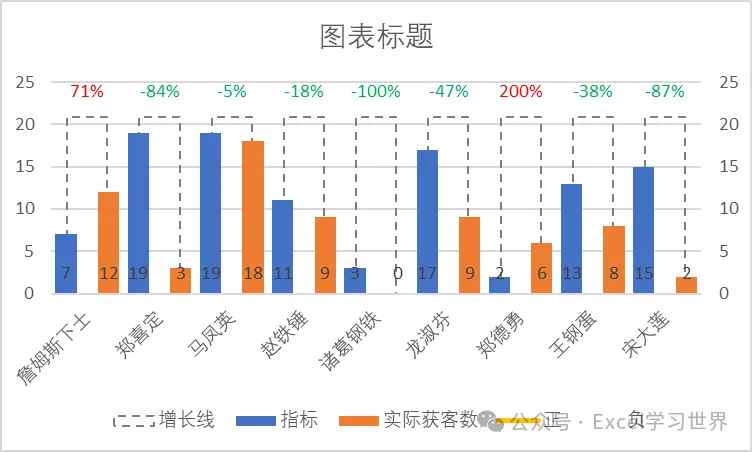

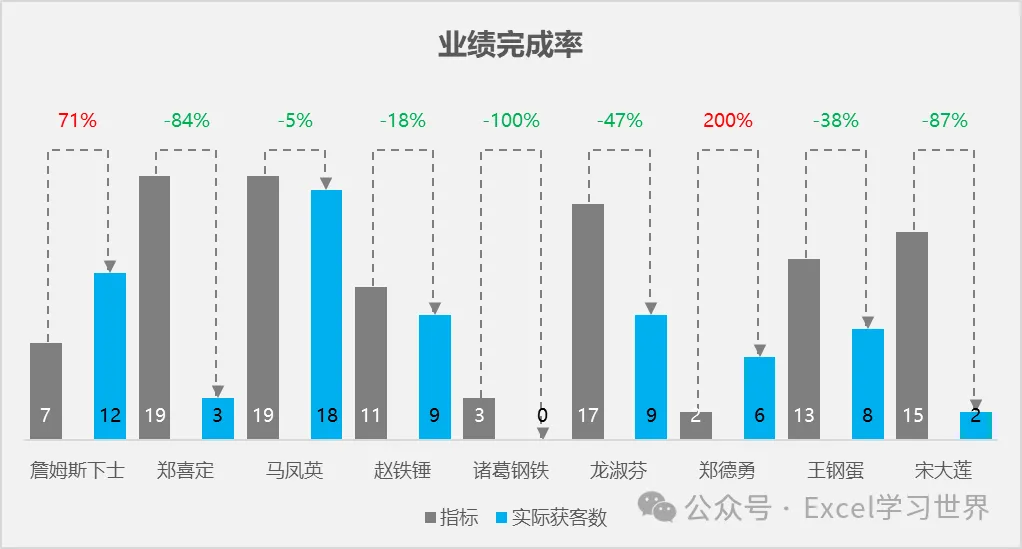

效果如下图 2 所示。
解决方案：
先设置辅助列。

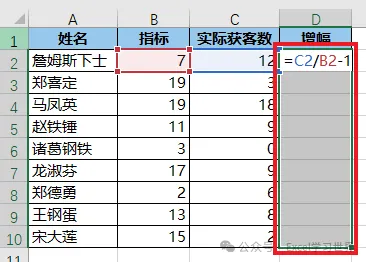

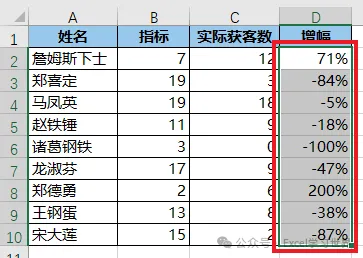

1. 在 D 列中设置增幅公式，选中 D2:D10 区域 --> 输入以下公式 --> 按 Ctrl+Enter：
=C2/B2-1
2. 将 D 列的数值格式设置为百分比。

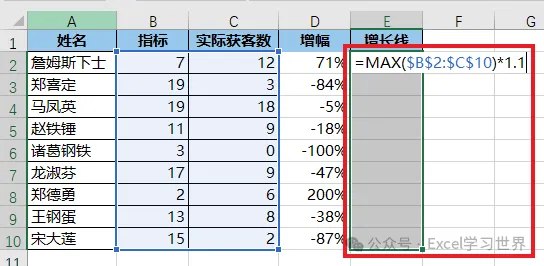

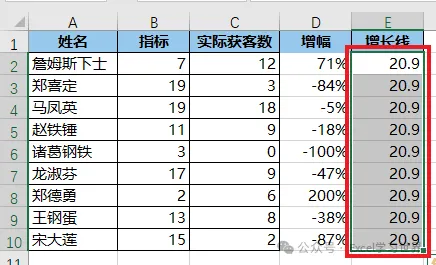

3. 用 E 列来设置那根难倒众人的涨幅线，选中 E2:E10 区域 --> 输入以下公式 --> 按 Ctrl+Enter：
=MAX($B$2:$C$10)*1.1
公式释义：
从 B、C 列的数值中提取出最大值，将这个最大值放大 1.1 倍；
1.1 倍就是涨幅线离最高的柱形之间的距离，也可以根据需要设置为 1.2 倍。

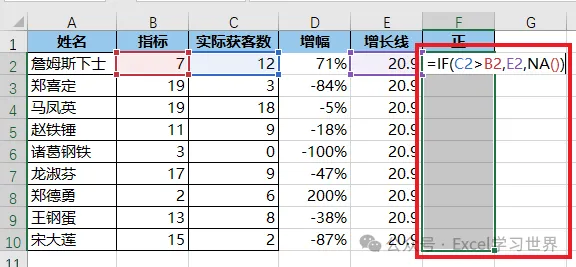

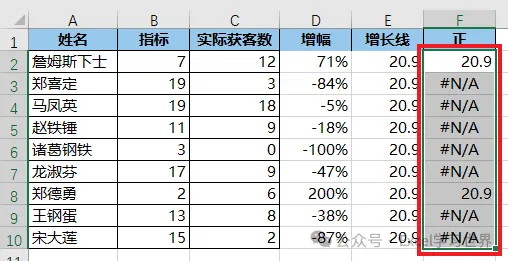

4. 将 F 列设置为正增长的结果 --> 选中 F2:F10 区域 --> 输入以下公式 --> 按 Ctrl+Enter：
=IF(C2>B2,E2,NA())

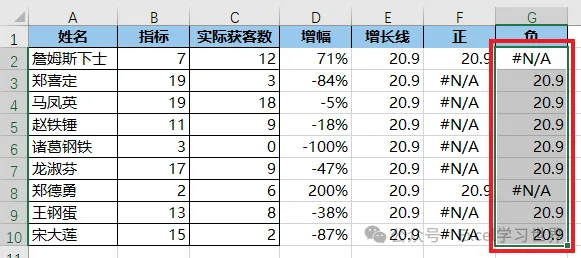

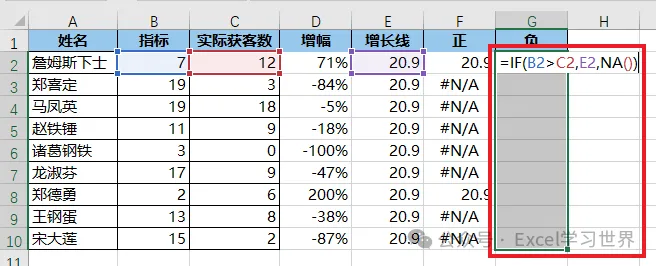

5. 将 G 列设置为负增长的结果 --> 选中 G2:G10 区域 --> 输入以下公式 --> 按 Ctrl+Enter：
=IF(B2>C2,E2,NA())
接下来开始设置图形。

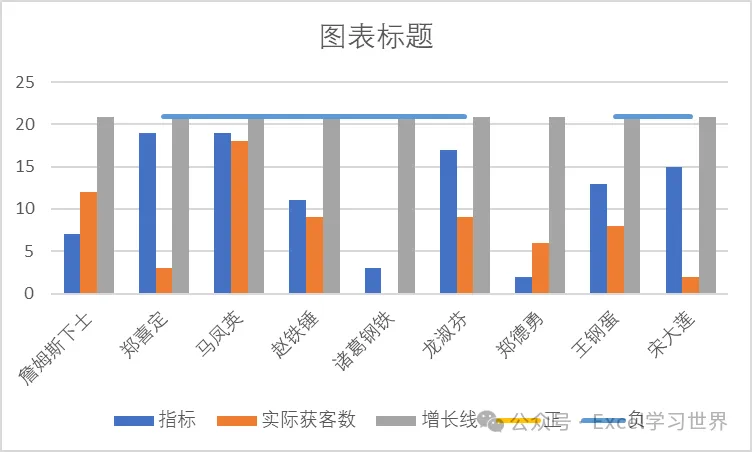

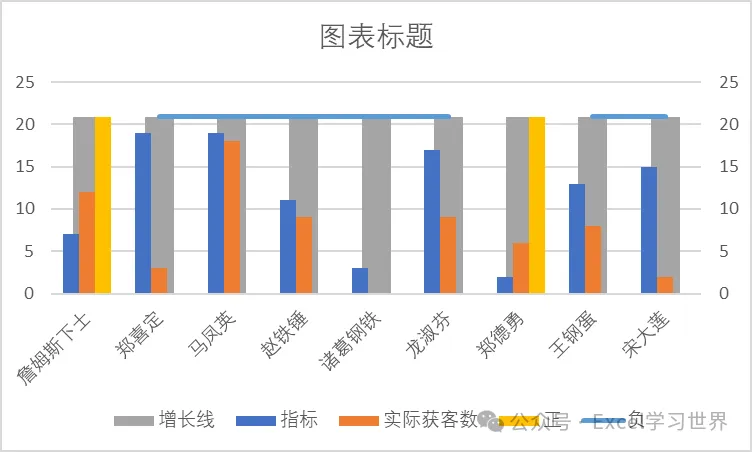

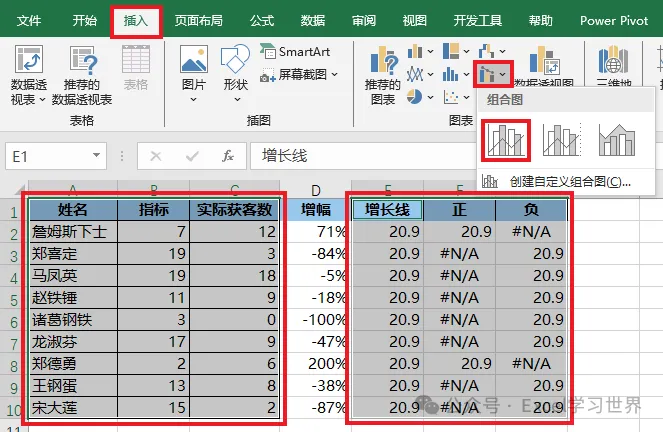

6. 选中 A1:C10 以及 E1:G10 区域 --> 选择工具栏的“插入”-->“组合图”-->“簇状柱形图-折线图”

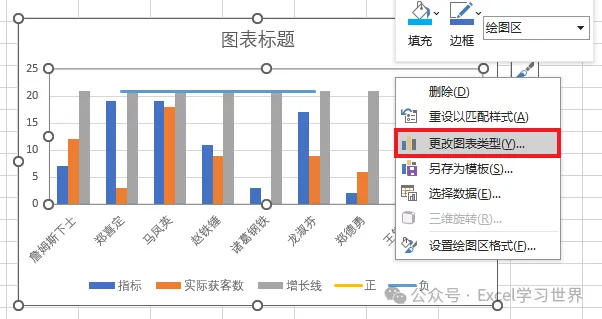

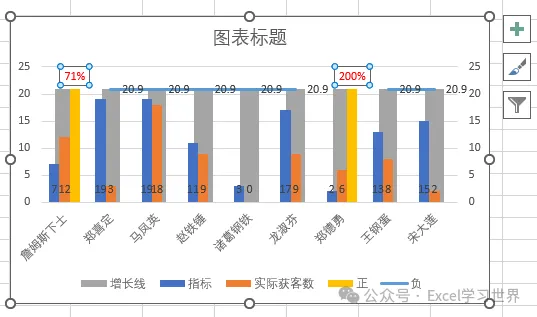

7. 选中图表 --> 右键单击 --> 在弹出的菜单中选择“更改图表类型”
8. 在弹出的对话框中按以下方式设置：

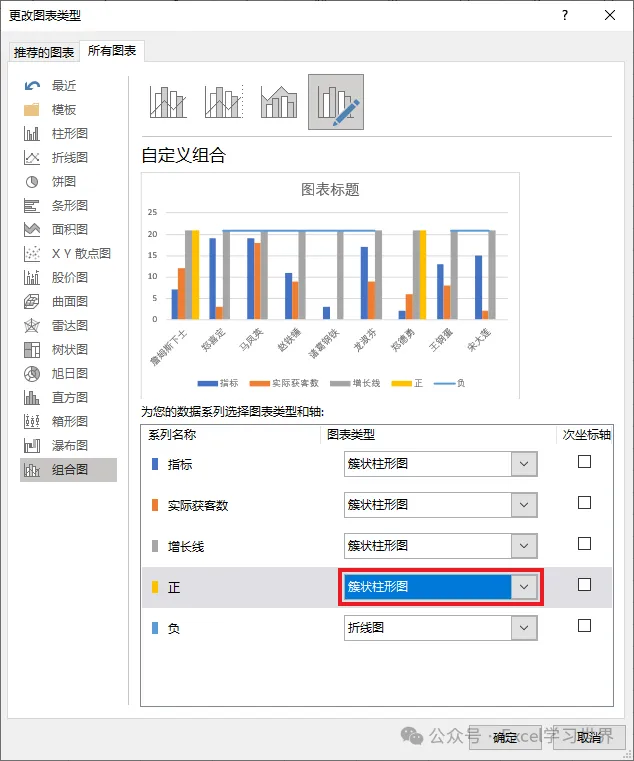

将“正”系列设置为“簇状柱形图”

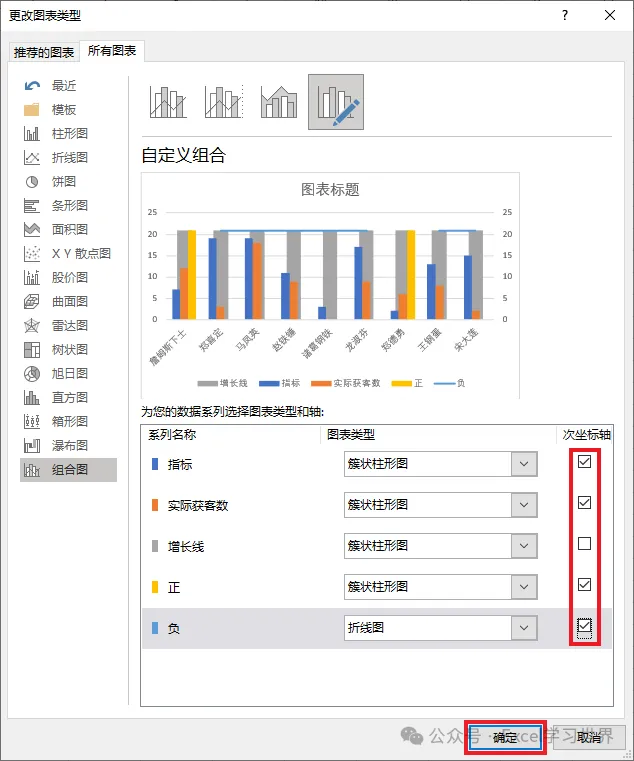

除了“增长线”外，所有系列都设置为“次坐标轴”

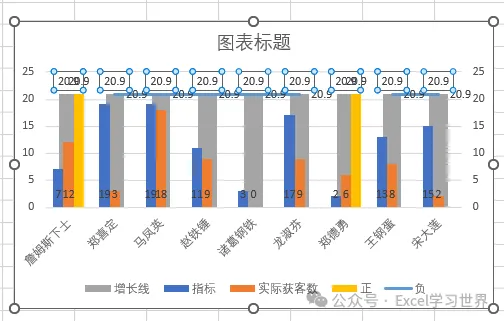

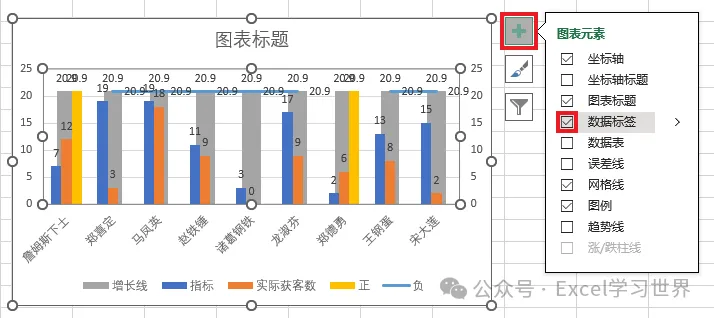

9. 选中图表 --> 点击右上角的“+”--> 在弹出的菜单中勾选“数据标签”

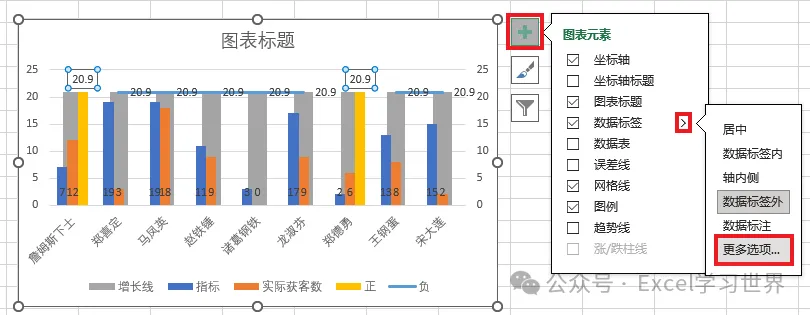

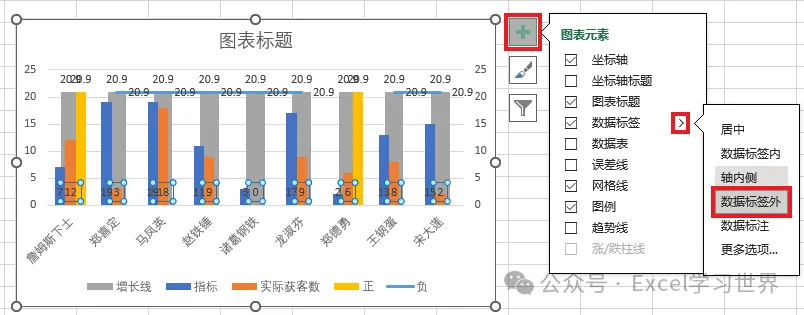

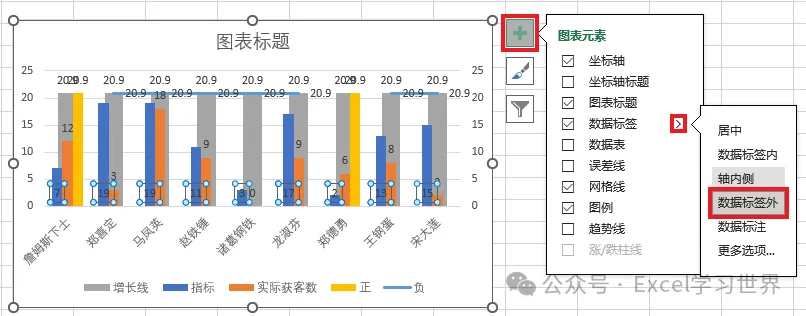

10. 依次选中“指标”和“实际获客数”的数据标签 --> 点击图表右上角的“+”--> 点击“数据标签”右侧的小箭头 --> 选择“数据标签外”
11. 删除“增长线”的数据标签。

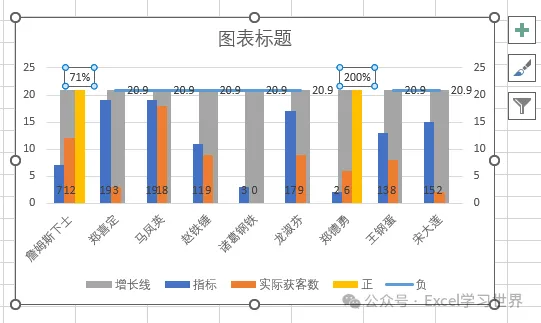

12. 选中“正”的数据标签 --> 选择“数据标签”-->“更多选项”

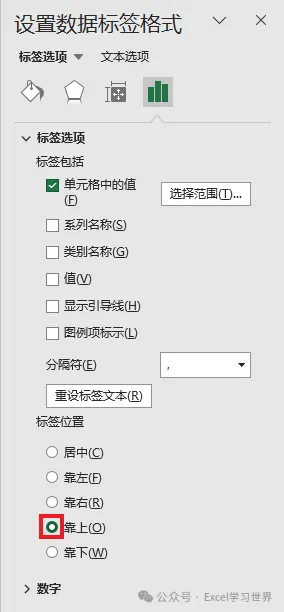

13. 在右侧的设置区域中的“标签包括”项下仅勾选“单元格中的值”

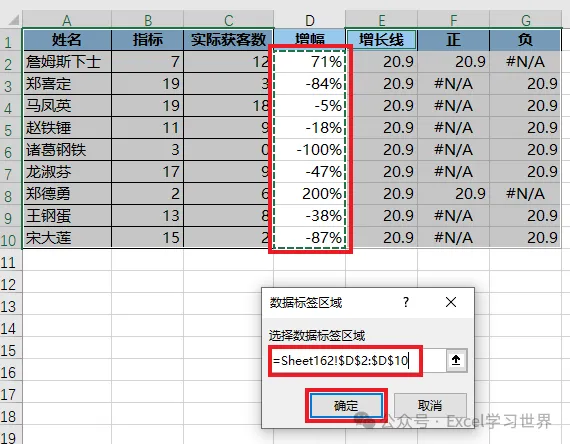

14. 在弹出的对话框中选择 D2:D10 作为数据标签区域 --> 点击“确定”

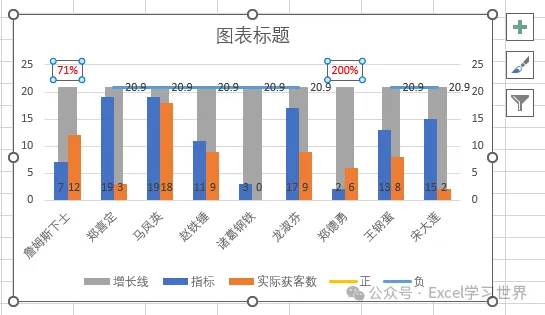

15. 将标签字体设置为红色。

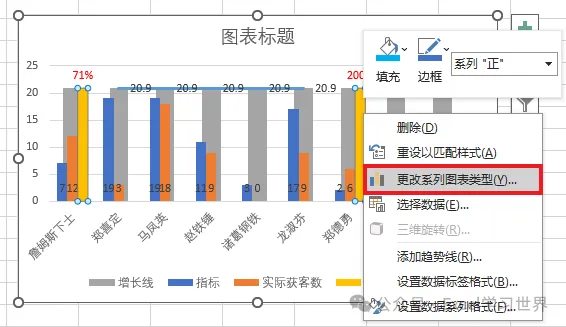

16. 选中“正”系列的图形 --> 右键单击 --> 在弹出的菜单中选择“更改系列图表类型”

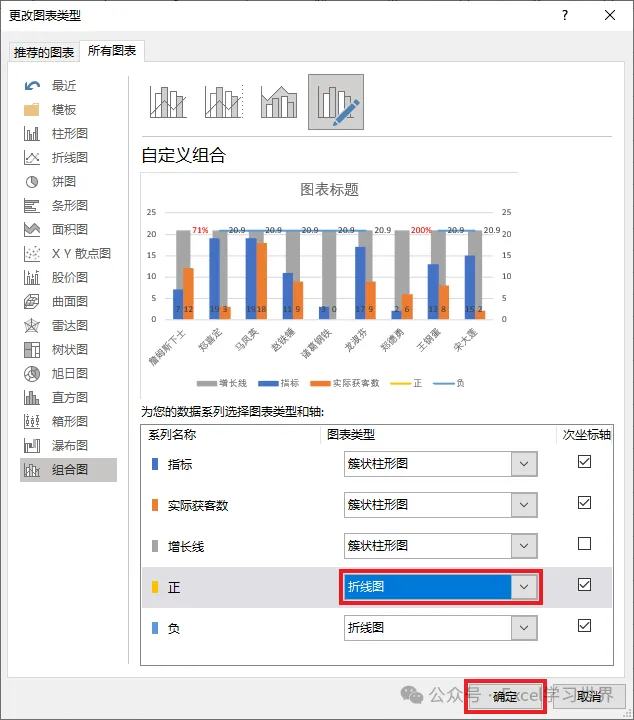

17. 将“正”的图表类型修改为“折线图”--> 点击“确定”

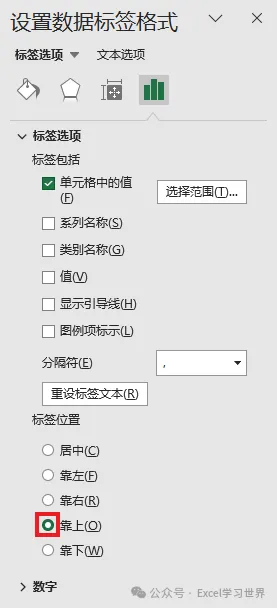

18. 将“正”的标签位置设置为“靠上”

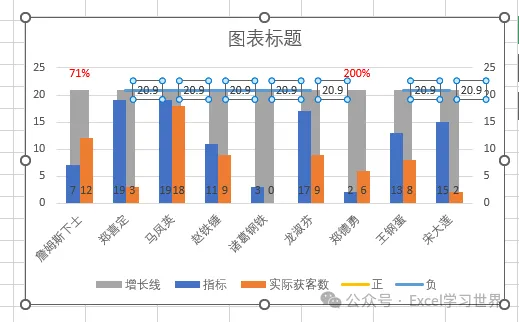

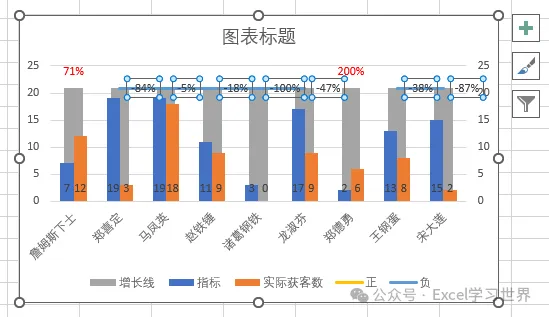

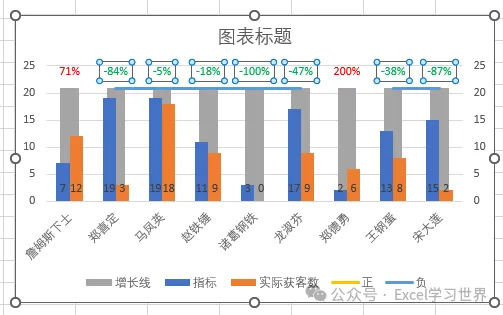

19. 选中“负”的标签 --> 重复步骤 13、14

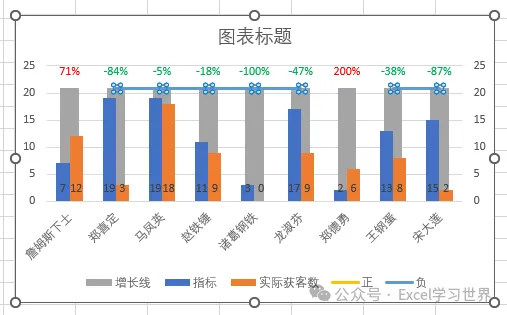

20. 将“标签位置”设置为“靠上”。
21. 将标签设置为绿色。
22. 选择“负”线条 --> 将其设置为“无线条”

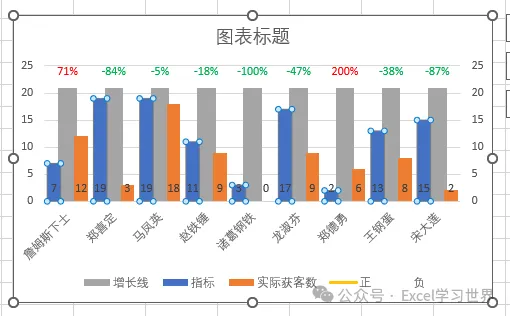

23. 选中“指标”或“实际获客数”的柱形 --> 将“系列重叠”设置为 -100%，“间隙宽度”设置为 40%

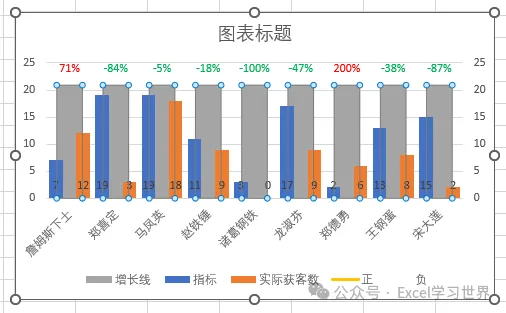

24. 选中“增长线”柱形 --> 将“系列重叠”设置为 -100%，“间隙宽度”设置为 80%

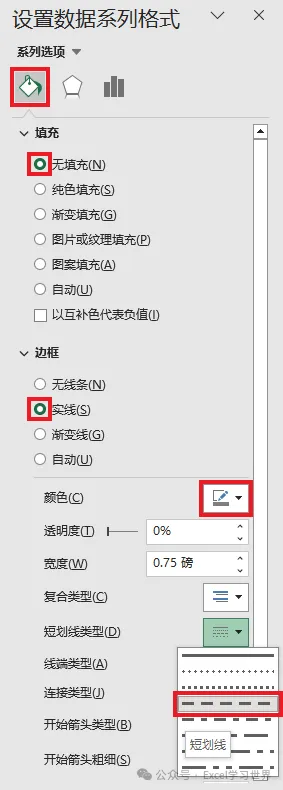

25. 按以下方式设置“增长线”图形：
填充：选择“无填充”
边框：选择“实线”
颜色：设置为灰色
短划线类型：选择虚线样式
接下来设置箭头。

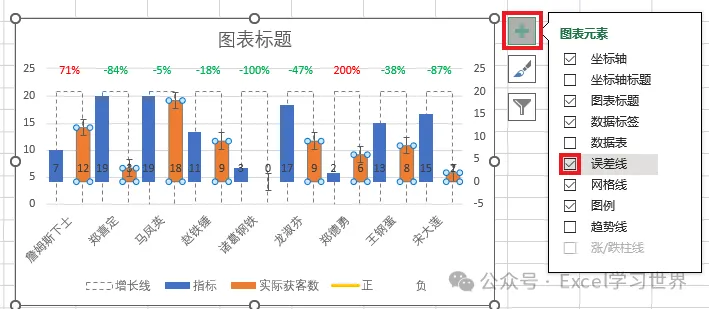

26. 选中“实际获客数”图形 --> 点击“+”--> 勾选“误差线”
27. 按以下方式设置：
方向：选择“正偏差”
末端样式：选择“无线端”
在“误差量”区域中选择“固定值”，保留默认值

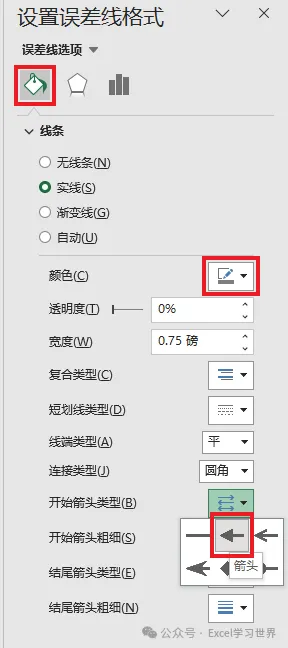

28. 选择与步骤 25 相同的颜色 --> 在“开始箭头类型”中选择所需的类型。
29. 删除网格线、纵坐标轴、多余的图例，添加标题，将柱形设置为所需的颜色，添加背景色。
