联想全系列模块化数据中心（MDC）一体化解决方案
摘要
数字经济、云计算、大数据、移动互联网业务爆发式增长，传统土建机房建设周期长、前期一次性投资巨大、资源利用率低、制冷能耗居高不下、扩容改造困难等痛点全面凸显。依托 2018 年国内模块化数据中心行业市场数据、联想 FY19 技术峰会完整 PPT 资料，本文系统分析国内 MDC 市场竞争格局、传统机房固有短板，详解联想 LDC1000/3000/5000 三大标准化微模块产品体系、硬件核心子系统、智能交互与节能技术，覆盖产品参数、架构设计、核心优势、细分行业落地场景，为教育、政务、金融、制造、互联网等客户提供标准化、可快速交付的机房建设方案。
一、国内模块化数据中心行业市场格局与发展背景
1.1 行业规模与头部厂商竞争现状

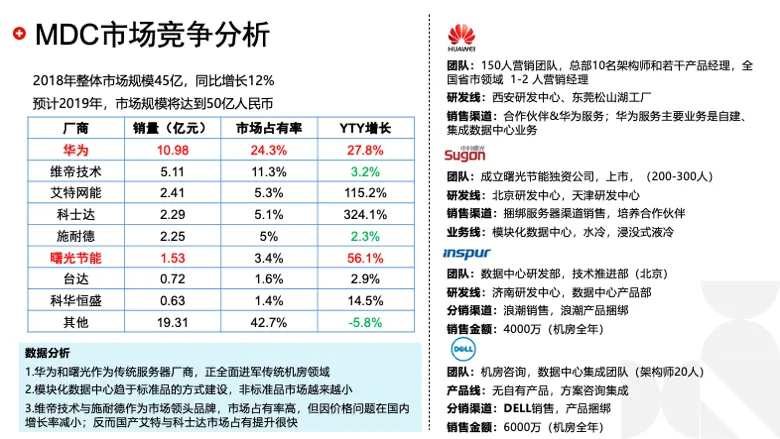

2018 年国内模块化数据中心整体市场规模达 45 亿元，全年同比增长 12%，行业进入高速扩张阶段，机构预测 2019 年市场规模将突破 50 亿元。PPT 收录完整厂商经营数据，清晰呈现市场梯队分布：头部梯队华为全年营收 10.98 亿元，市场占有率 24.3%，同比增长 27.8%，依托服务器整机渠道优势全面渗透机房基础设施市场；维帝技术营收 5.11 亿，市占 11.3%，但增速仅 3.2%，海外品牌施耐德营收 2.25 亿，增速平缓，价格劣势制约国内拓展。国产新锐厂商增长势头强劲：艾特网能营收 2.41 亿，同比涨幅 115.2%；科士达 2.29 亿，增速高达 324.1%，本土品牌凭借成本、本地化服务快速抢占中小机房市场；曙光、浪潮依托自有服务器业务捆绑销售，曙光节能单独成立子公司布局水冷、液冷高端模块化产品；台达、科华恒盛规模相对偏小，其余中小厂商合计市场份额 42.7%，整体增速下滑 5.8%。行业三大发展趋势清晰可见：第一，服务器原厂纵向延伸，软硬一体化打包成为主流销售模式；第二，模块化产品标准化程度持续提升，定制化非标项目持续萎缩；第三，国产设备性价比优势凸显，外资品牌增速放缓，市场份额持续被挤压。

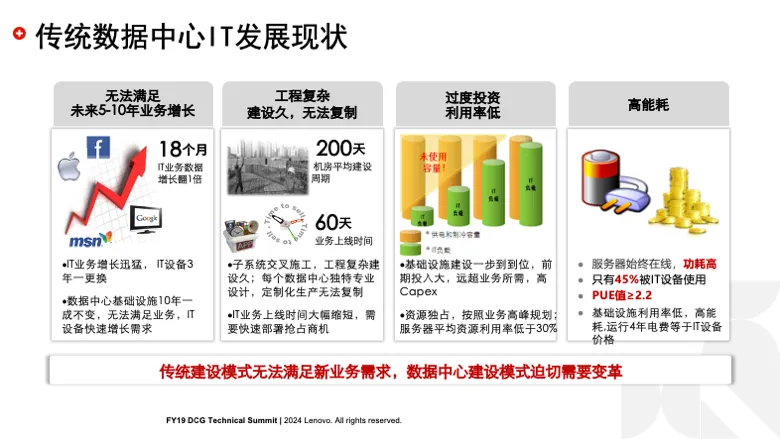

1.2 传统机房五大核心痛点

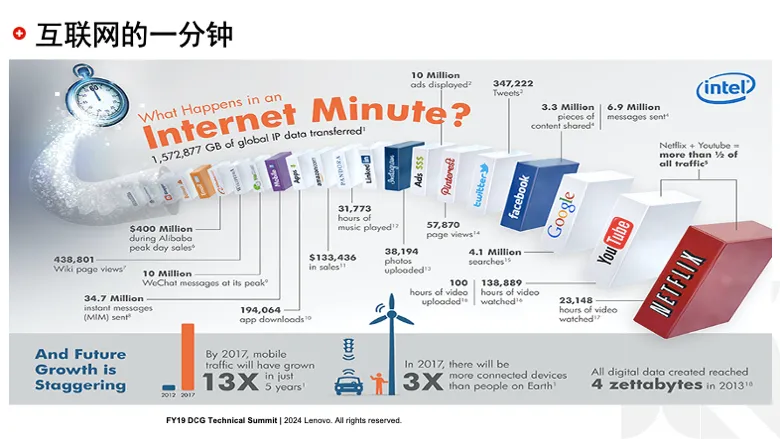

移动互联网流量指数级增长，每一分钟全球产生超 1500TB 数据，移动流量 5 年增长 13 倍，设备 18 个月算力翻倍，但传统土建机房模式完全无法匹配业务迭代节奏：
- 建设周期漫长，业务错失窗口期
：传统机房从土建、装修、强弱电施工到设备调试平均周期 200 天，而企业业务上线窗口期仅 60 天，漫长施工周期极易错过市场机遇。 - 前期过度投资，资源利用率极低
：基础设施一次性全额建设，按照峰值算力规划，服务器平均负载率不足 30，大量机柜长期空置，固定资产闲置浪费严重。 - 能耗成本居高不下
：传统机房冷热气流无隔离，混合换热损耗巨大，PUE 普遍≥2.2，机房仅 45% 电能用于 IT 设备，剩余全部消耗在制冷、供电环节，机房运行四年电费等同于设备采购成本。 - 扩容改造难度大，适配性差
：机房土建结构、管线一次性成型，IT 设备 3 年迭代更新，但基础设施使用周期长达 10 年，业务扩张后只能停工改造，影响系统连续性。 - 运维标准化缺失

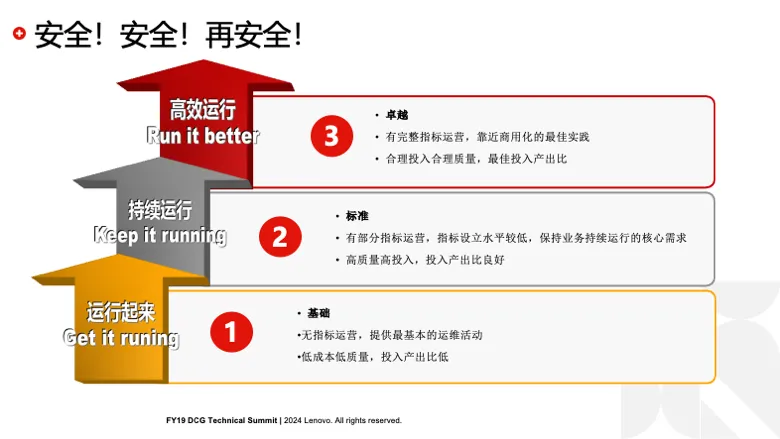

：机房运维分为基础、标准、卓越三个层级，大量中小机房仅实现基础值守，无完整能耗、设备监控指标，运维投入产出比极低。
多重矛盾倒逼行业转型，工厂预制、分期部署、低 PUE 的模块化微模块机房成为行业最优解决方案。

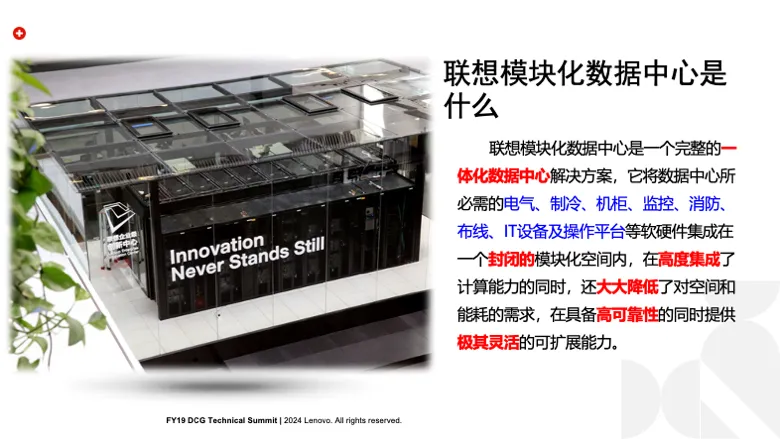

二、联想 MDC 模块化数据中心产品全系列体系

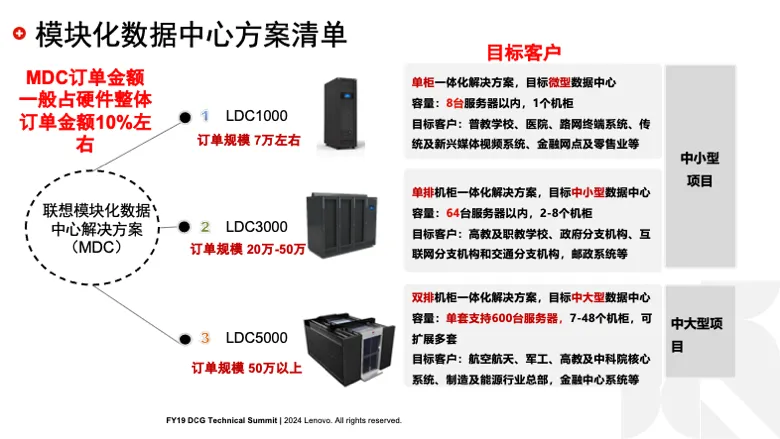

联想依托西安研发中心、东莞松山湖自有生产基地，组建 150 人全国营销团队，总部配置专职架构师，全国各省市配备属地销售，依托自有服务器渠道与华为等第三方服务商开展合作，打造 LDC1000、LDC3000、LDC5000 三级标准化模块化产品，覆盖微型网点、中小型单位、大型总部三类算力需求。

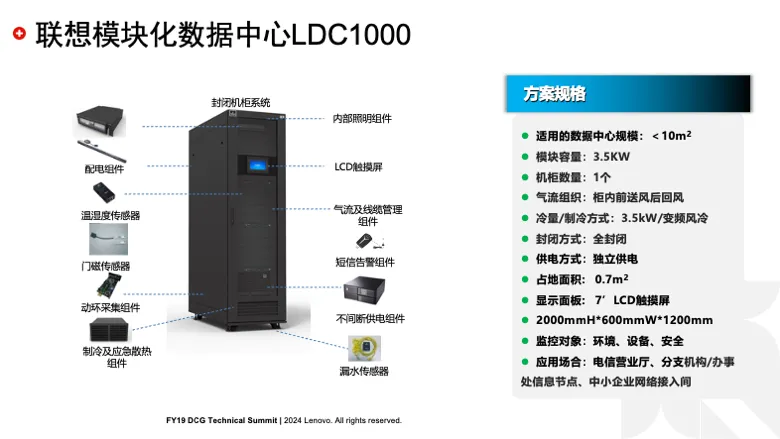

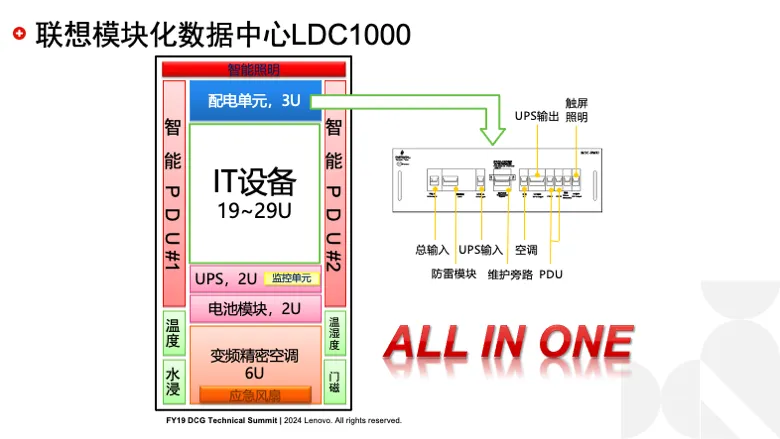

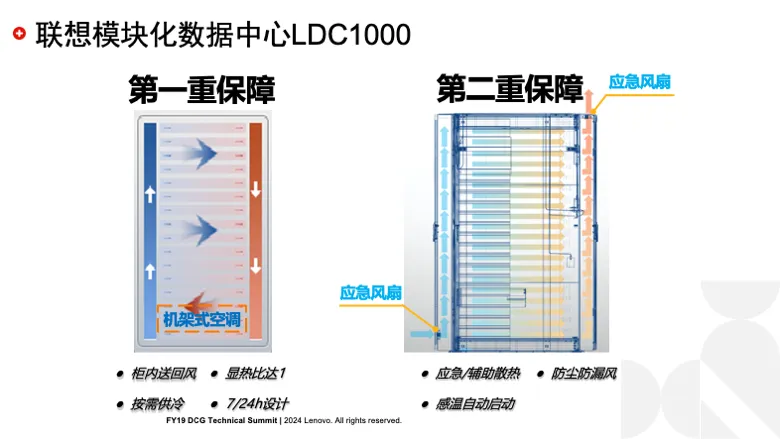

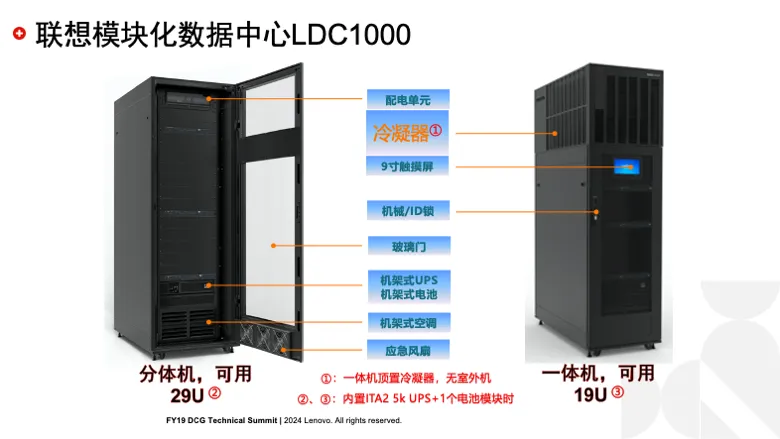

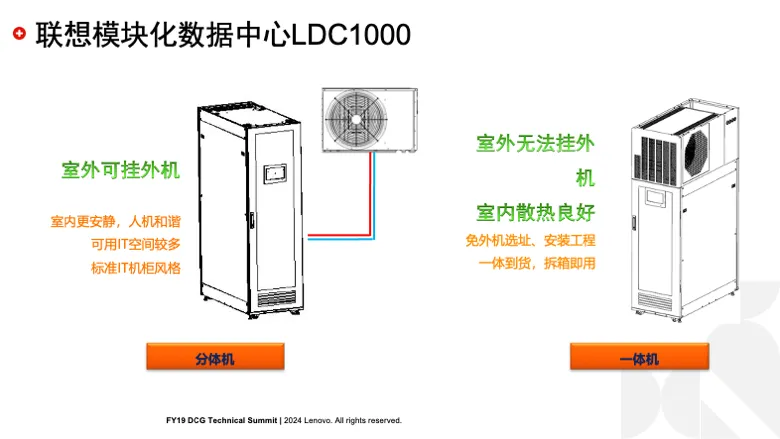

2.1 LDC1000 单柜一体化微型机房
单柜独立集成方案，整机仅容纳 8 台以内服务器，订单规模 7 万元左右，适配轻量化算力场景。目标客户：中小学、社区医院、道路监控网点、零售金融网点、短视频媒体小型机房，占地面积极小，无需专用机房，普通储物间即可部署，完整集成 UPS、制冷、监控、布线全套设备，远程统一管控，无需专人值守。

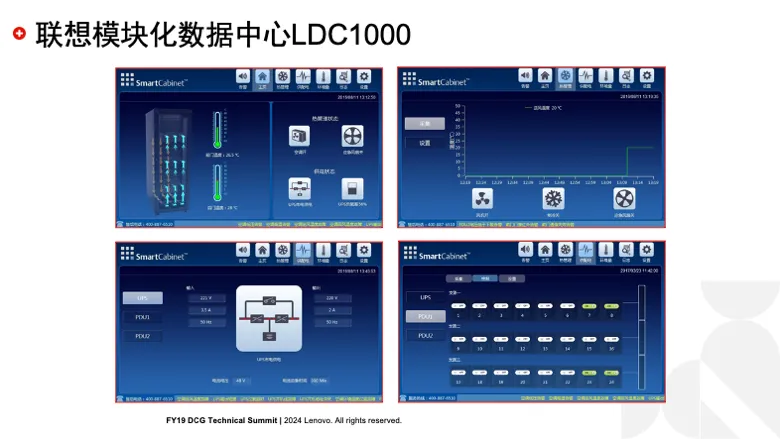

LDC1000单柜机房

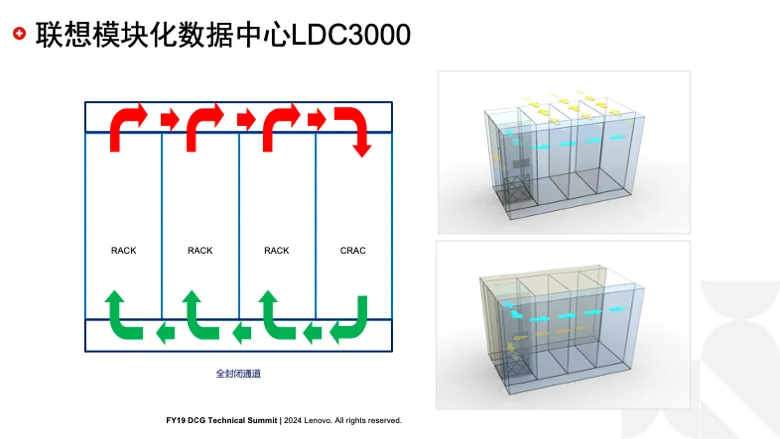

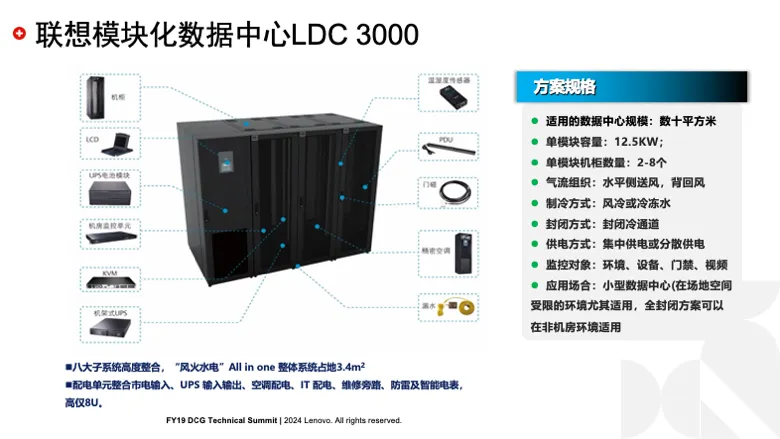

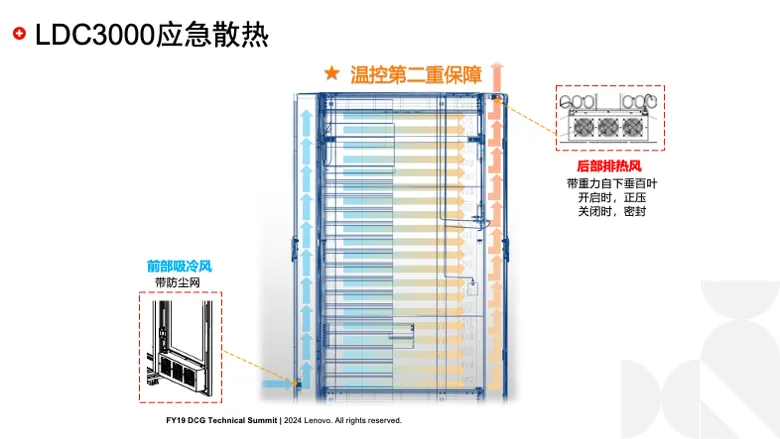

2.2 LDC3000 单排微模块中小型机房
单排机柜架构，支持 2-8 台服务器机柜，单项目订单 20-50 万元，适配区县政务、高职院校、邮政、交通分支机构。采用单列密闭冷通道，行间风冷制冷，N+1 冗余供电，兼顾扩容灵活性与建设成本，是政企分支机构主流选型。

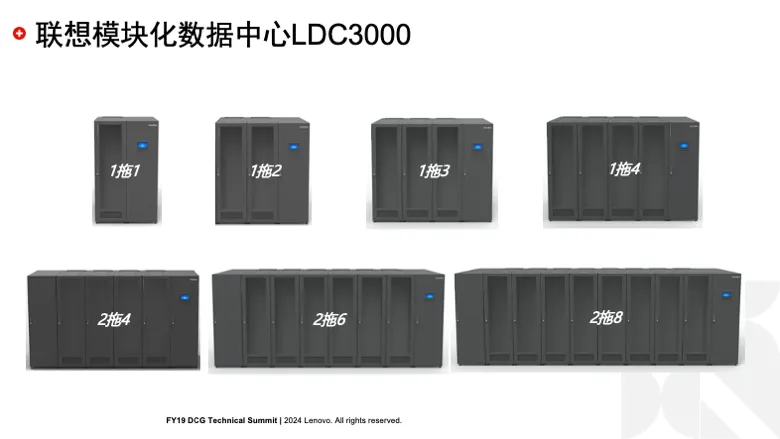

LDC3000单排模块
2.3 LDC5000 双排大型微模块（旗舰方案）

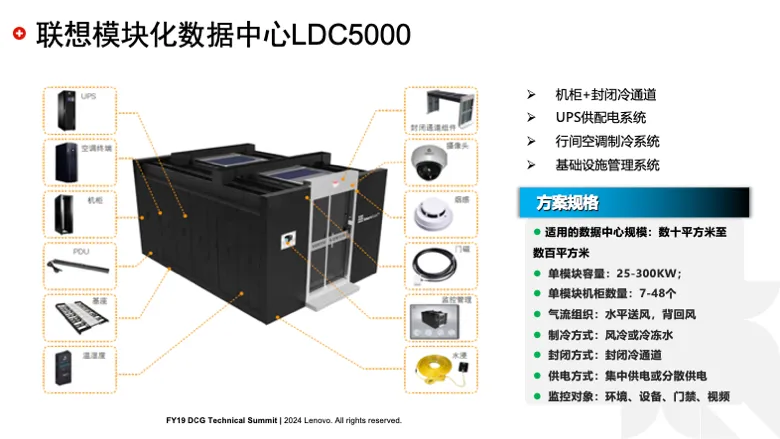

中大型项目核心产品，单模块 7-48 台机柜，功率区间 25-300kW，支持风冷、冷冻水双制冷方案，封闭冷通道标准设计，多模块可并联扩展至数百台服务器，单项目订单 50 万元以上。适配航空航天、能源企业总部、三甲医院、高校核心算力中心、金融数据中心，整体梁下净高仅需 2.6m，远低于传统机房 3m 层高要求，老旧厂房、写字楼改造门槛大幅降低。

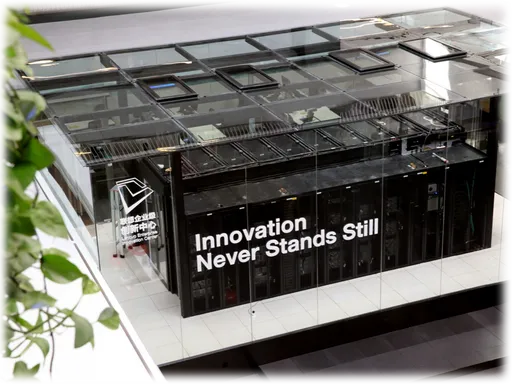

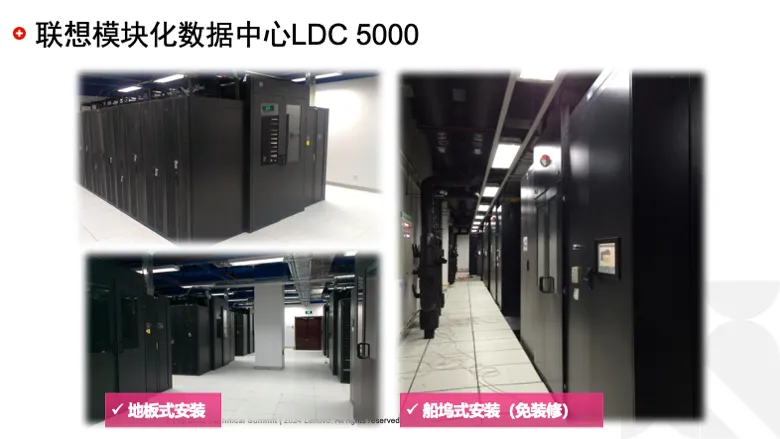

LDC5000整体实拍

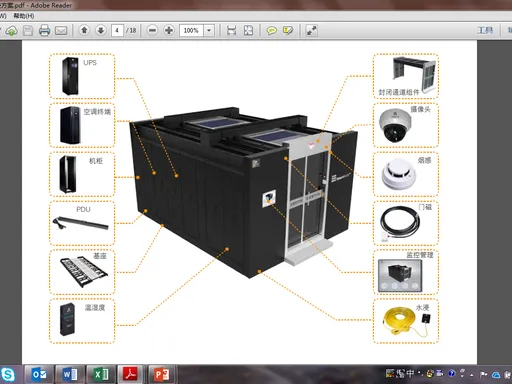

模块结构拆解图
三、LDC5000 旗舰模块七大核心硬件子系统
整套双排微模块由机柜、封闭冷通道、行间制冷、一体化供配电、隐藏布线、智能动环、消防联动七大单元高度集成，全部设备工厂预装调试，现场仅拼接接线。
3.1 服务器标准机柜
42U 工业级高强度机柜，高通孔率前后网门，配套竖向智能 PDU，分路独立监测设备功耗，机柜顶部预留标准化上下线口，兼容各类交换机、服务器、存储设备。

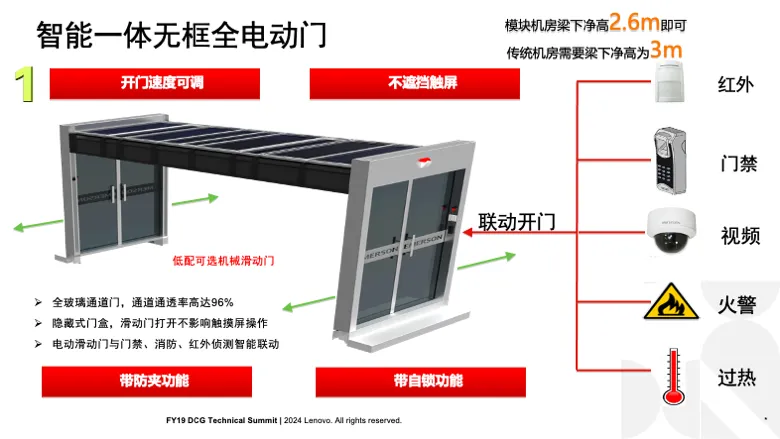

3.2 智能封闭冷通道系统

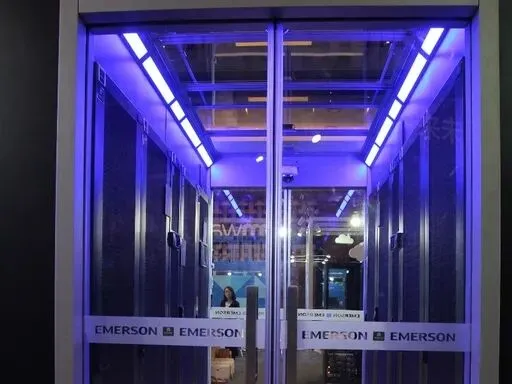

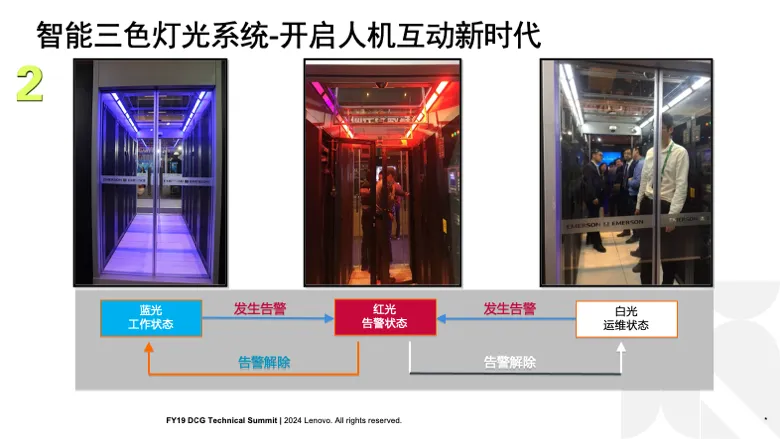

全玻璃电动滑动门构成密闭冷通道，通透率 96%，配备防夹、自锁、调速功能，通道顶部设置可熔断消防天窗，火情时自动开启，保障灭火介质流通；内置三色智能交互灯带，直观展示机房运行状态：白光为正常运维、蓝色常规运行、红光设备告警，实现可视化人机交互。

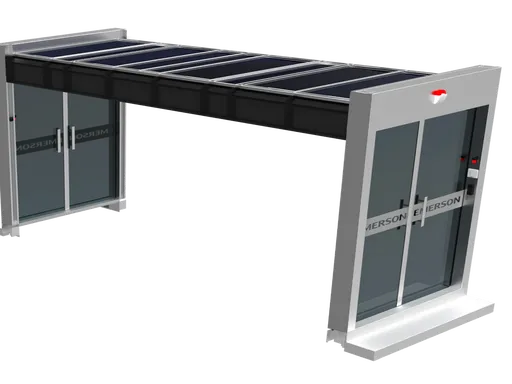

冷通道框架
蓝光运行状态
红光告警状态
3.3 行间变频制冷系统

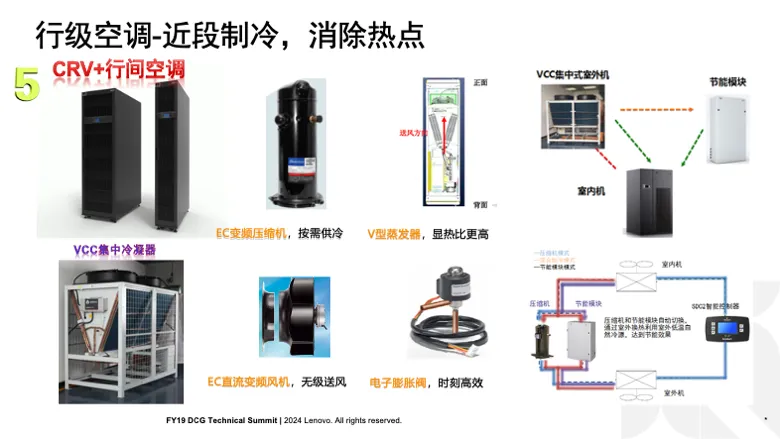

采用背回风水平行间精密空调，搭载 EC 变频压缩机、电子膨胀阀、V 型蒸发器三大节能部件，分为风冷、VCC 自然冷却双模式。室外低温时段自动切换自然冷却模块，大幅降低压缩机运行时长，整机换热效率显著提升，精准消除机柜局部热点。
行间空调整机

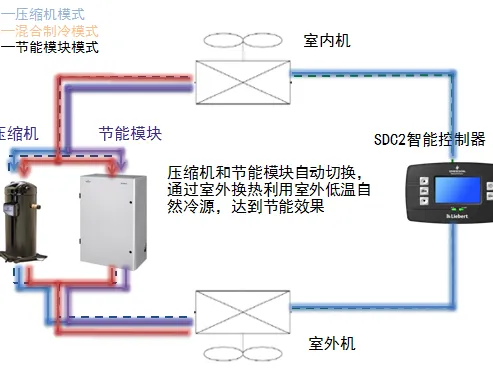

制冷切换原理图

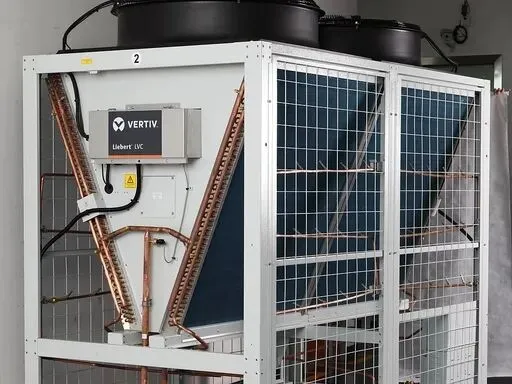

室外VCC机组

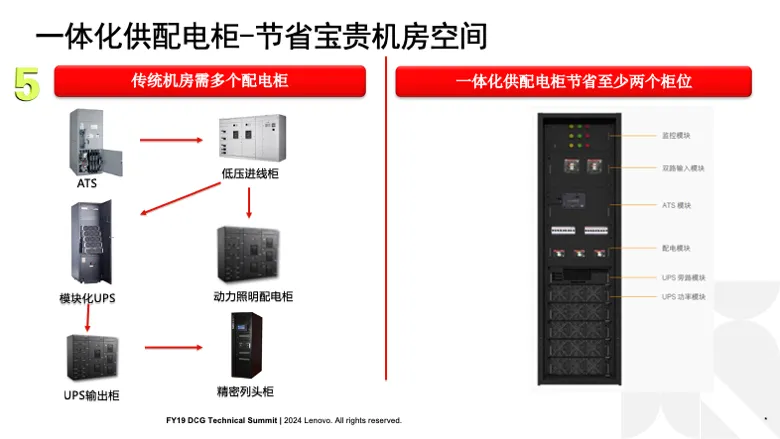

3.4 一体化集成供配电单元
摒弃传统多柜分散配电柜设计，单台集成式动力柜整合 ATS 双路切换、模块化 UPS、精密输出配电、智能 PDU，节省至少 2 个机柜位，支持 N+1、2N 冗余架构，实时采集三相电流、电压、功率数据，市电中断毫秒级切换后备电源，保障业务不中断。
一体化配电柜
内部模块拆解

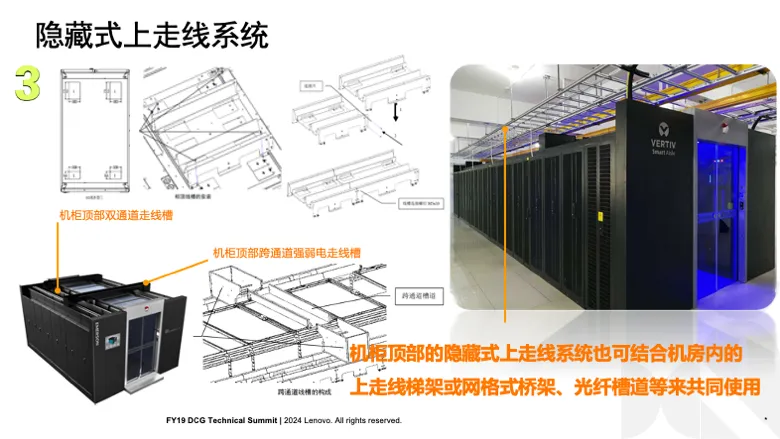

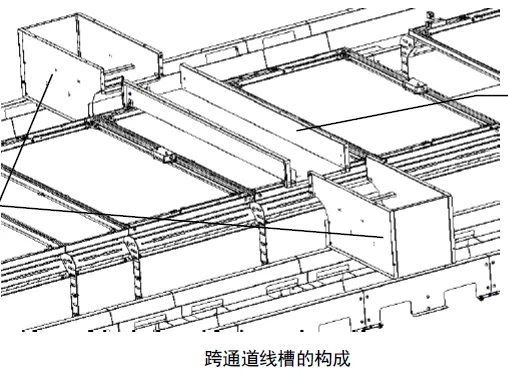

3.5 隐藏式跨通道布线系统
机柜顶部双通道强弱分离线槽，配套标准化连接组件，跨通道走线无需额外桥架，强弱电物理隔离规避电磁干扰，所有线路隐藏于模块顶部，机房整洁美观，后期扩容新增线缆施工便捷。
线槽结构图

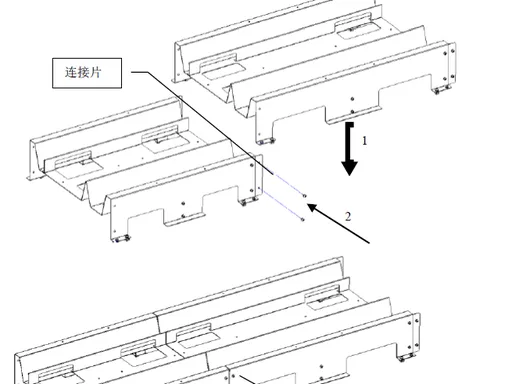

线槽组装示意

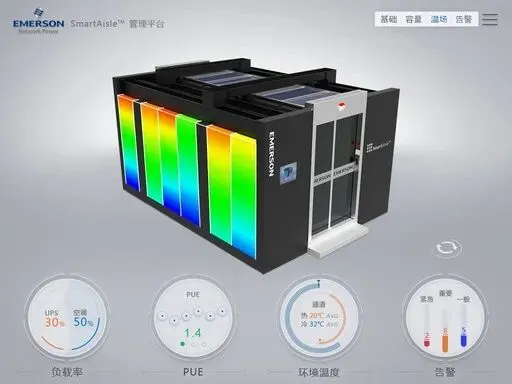

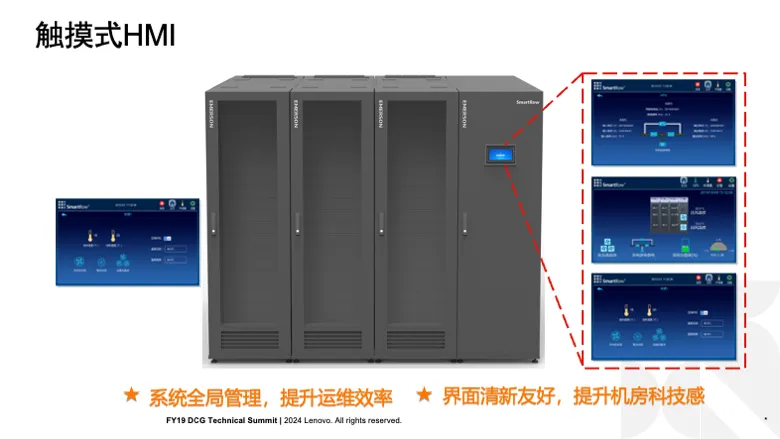

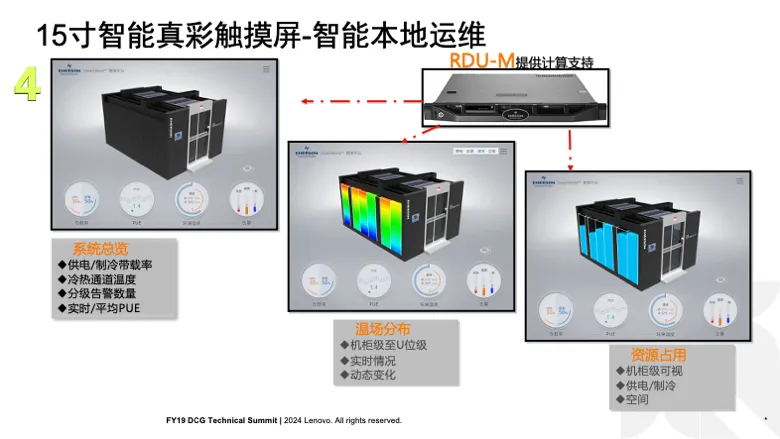

3.6 15 寸本地智能动环管理平台

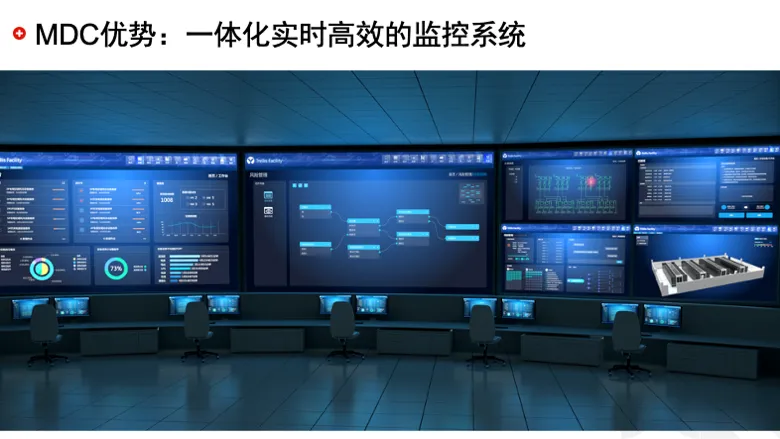

模块入口配备触控大屏，本地实时展示 UPS 负载、空调功率、通道温湿度、全局 PUE、分级告警数据，支持 3D 温场可视化展示，精确定位单机柜、单 U 位高温区域；系统双网卡双电源冗余，本地断网仍独立运行，数据本地留存，同时云端上传总部运维平台，实现跨区域统一管理。

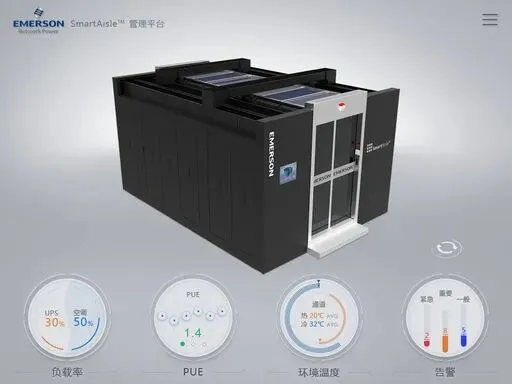

动环主界面
温场可视化界面

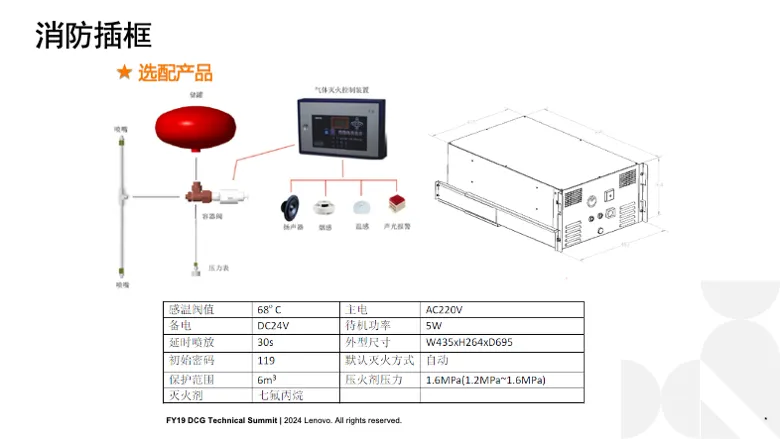

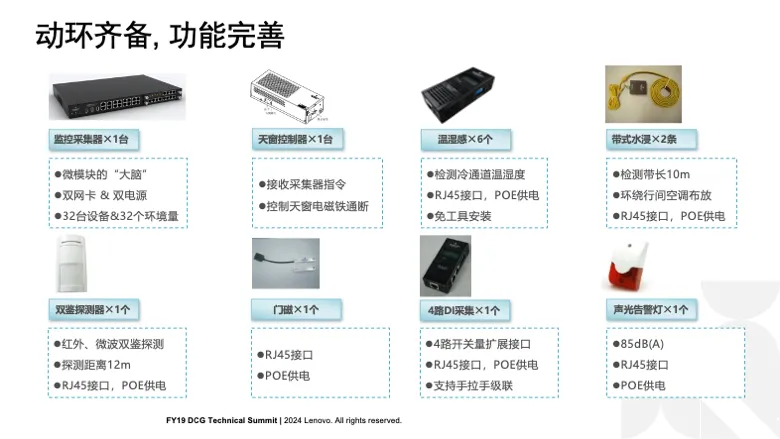

3.7 消防联动感知体系
通道全域部署烟感、温感、红外探测器，与电动门、天窗、空调、声光告警联动，检测火情自动关闭空调、打开消防天窗、推送多级告警信息，本地声光 + 短信 + 远程平台同步通知运维人员，构建全链路安全防护机制。
四、联想模块化数据中心五大核心优势

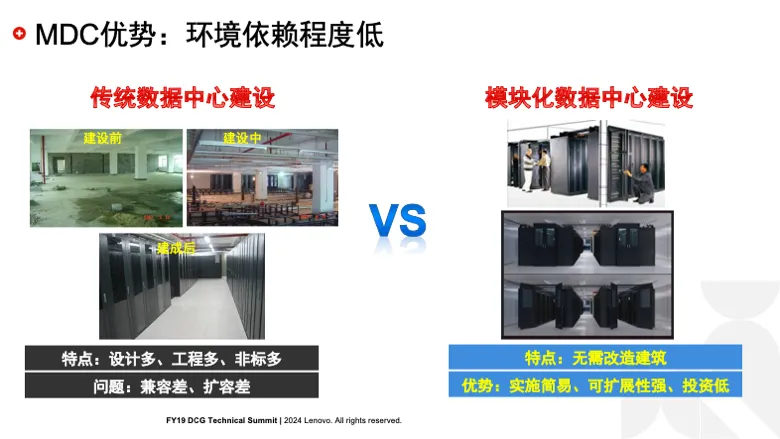

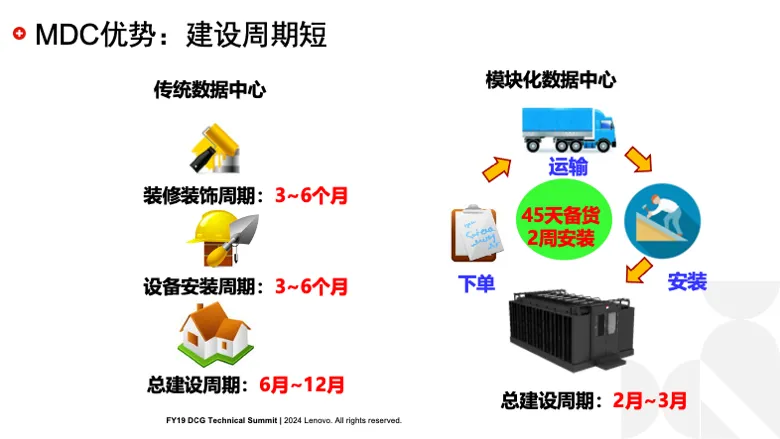

建设周期大幅压缩，快速上线算力传统机房 200 天施工周期，联想模块化方案工厂预制为主，现场仅拼装调试，整体工期缩短 70%，60 天内即可完成业务部署，帮助企业抢占数字化业务窗口期。普通写字楼、闲置厂房无需高标准土建改造，层高 2.6m、普通水泥地面即可部署，省去防静电架空地板高额投入。

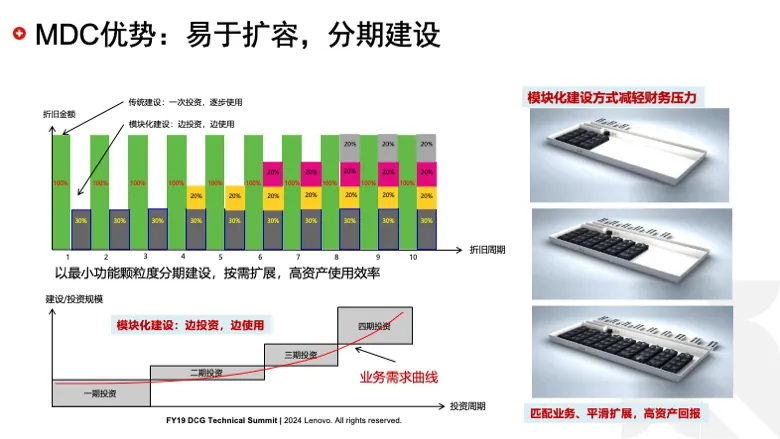

分期投入，按需扩容规避过度投资采用标准化单元化架构，企业可按照当前算力需求分期采购，初期仅部署所需机柜，业务增长后直接新增模块并联，无需整体停工改造，解决传统机房一次性大额投入、机柜长期闲置的资源浪费问题，硬件投资平滑分摊。

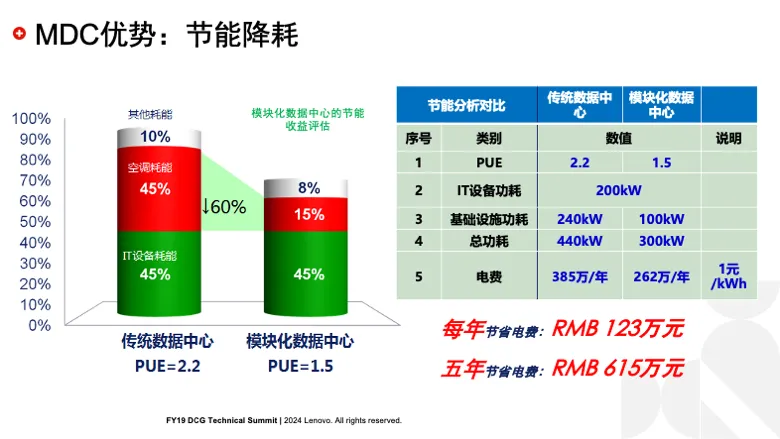

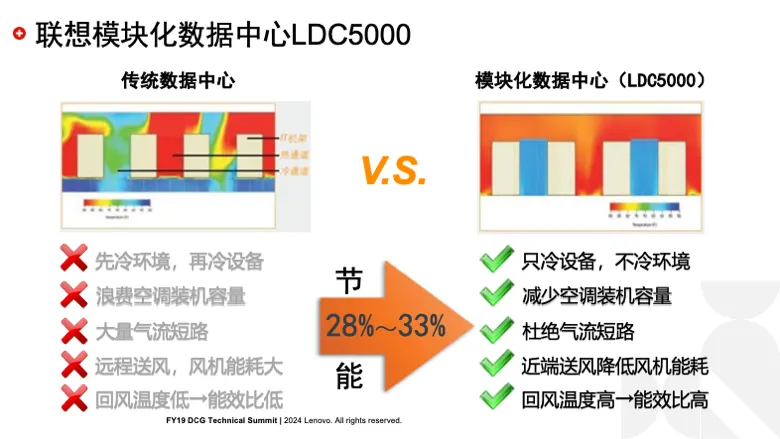

极致节能，PUE 稳定控制至 1.4 以内密闭冷通道隔绝冷热空气混合，行间近距离制冷搭配 EC 变频空调、自然冷却模块，相比开放传统机房制冷能耗降低 30% 以上，年度电费大幅缩减，长期运营成本优势显著。

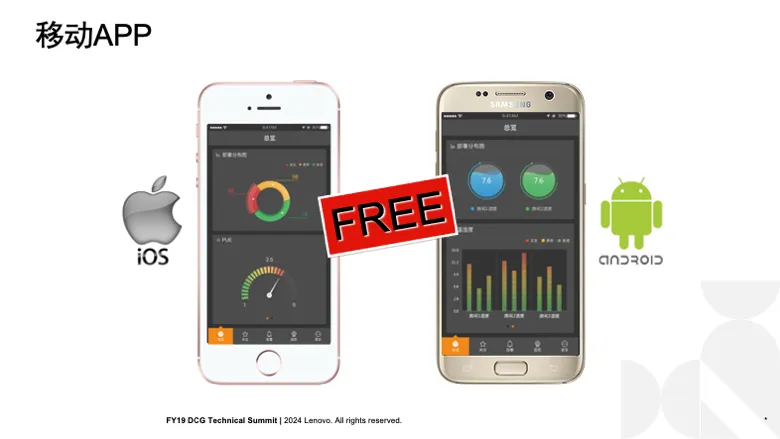

轻量化远程运维，降低人力成本全域动环系统 7×24 自动监测，故障分级推送告警，全国多处分机房可接入总部统一运维平台，基层网点无需配备专职机房运维人员，仅重大故障上门处置，运维人力投入降低 60%。
全场景标准化适配，覆盖全行业需求LDC1000/3000/5000 三级产品完整覆盖微型网点、中小型政企、大型算力中心，教育、金融、政务、制造、互联网均可匹配对应方案，整机全流程标准化，交付、售后、运维体系成熟可复制。
五、行业落地应用场景
- 金融零售网点
：选用 LDC1000 单柜方案，空间占用极小，无人值守远程监控，满足柜台业务、视频监控算力需求； - 区县政务、中小学
：LDC3000 单排微模块，适配区域政务系统、校园教学服务器，预算适中，扩容灵活； 三甲医院、能源制造企业总部：LDC500 双排大型模块，高可靠冗余供电，7×24 不间断运行，承载医疗影像、生产管控核心算力； 互联网中小企业、科创园区：风冷标准化微模块，分期扩容匹配用户增长节奏，低 PUE 控制长期运营支出。
六、行业发展总结
随着大数据、AI、云计算持续普及，传统土建机房建设模式已无法适配数字业务快速迭代需求，标准化模块化微模块机房成为行业主流建设路线。国内市场国产设备增速远超外资品牌，联想依托自有研发生产体系、三级标准化产品矩阵，覆盖从网点到大型数据中心全算力场景，凭借快速交付、分期投资、低能耗、远程运维四大核心价值，解决传统机房建设周期长、投资高、能耗大、扩容难、运维重五大痛点。未来模块化机房将持续向液冷制冷、AI 智能负荷调度、全域数字孪生运维方向迭代，标准化预制一体化方案将全面替代定制化土建机房，成为政企数字化算力基础设施首选建设方案。
