EtherCAT协议栈开发:SSC工具Excel对象描述文件创建与应用指南
- 2026-11-11 21:16:34
本期我们将聚焦SSC工具Excel对象描述文件，以5.13版本的SSC工具生成的Excel基础应用表格为例，从文件创建、语法规则、设计规范、手动映射配置等方面，全方位讲解EtherCAT从站对象字典的标准化设计流程，搞定协议栈开发的核心配置环节！

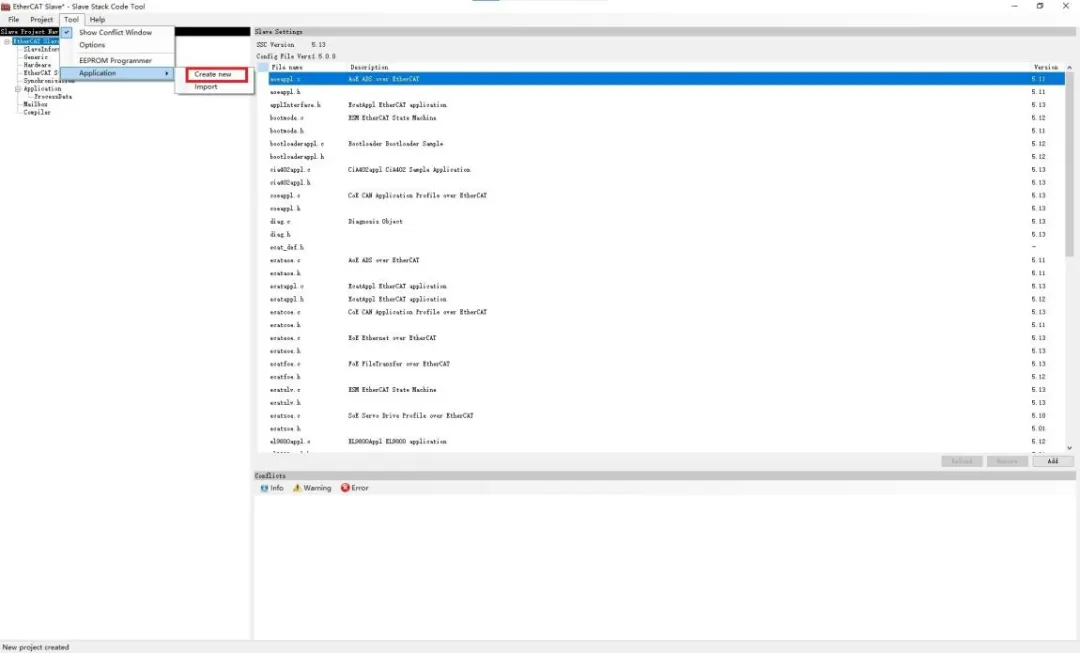

先创建一个新的SSC项目，然后通过Tool→Application→Create New即可生成（如图所示），这将创建一个新的xlsx文件，以表格形式定义应用数据。
关于SSC工具的使用说明，见文章“使用SSC工具生成并移植EtherCAT从站协议栈的完整指南”。文章如下：

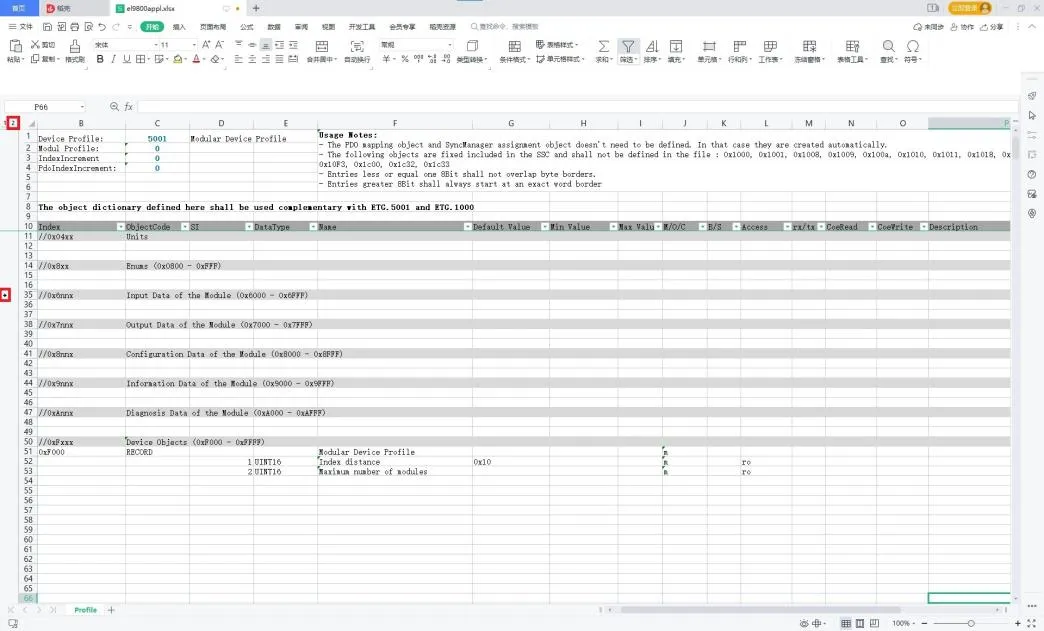

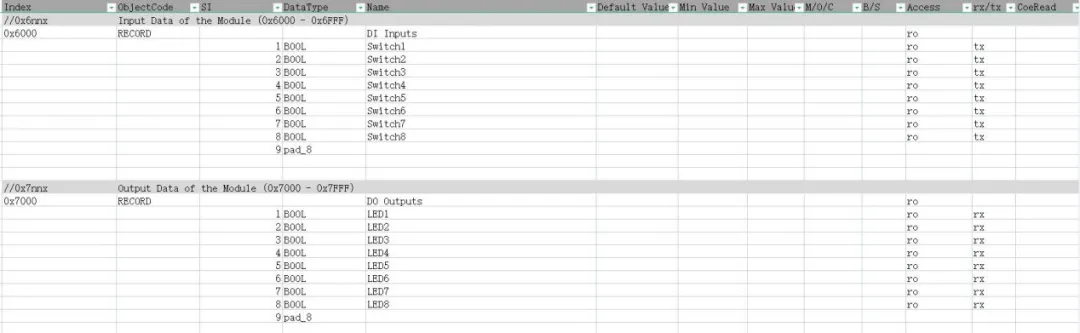

使用SSC TOOL创建的Excel表如下图所示，可点击表格最左侧的“2”或者“+”，展开表格。
1.注释
单行注释以// 开头（如图所示），该行内容将被忽略。
2.Index--对象索引
对象索引必须采用0xZZZZ 格式（Z为十六进制值），否则整行将被跳过。
以下对象已固定包含在SSC中，不得在文件中重复定义：0x1000、0x1001、0x1008、0x1009、0x100A、0x1010、0x1011、0x1018、0x10F0、0x10F1、0x10F3、0x10F8、0x1C00、0x1C32、0x1C33。
3.ObjectCode--对象代码
有效的对象代码包括VARIABLE、 ARRAY或 RECORD ：
VARIABLE ：变量类型，指该对象只有一个类型的条目
ARRAY ：数组类型，指该对象包含多个同一类型的条目
RECORD ：记录/结构类型，指该对象包含多个具有不同类型的条目
不同对象代码的示例如图所示，若未设置该值，系统将根据定义的条目自动设置对象代码。

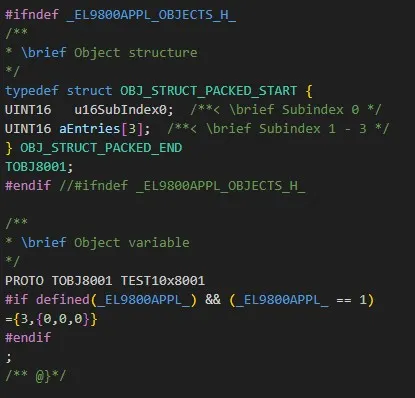

在生成的ESI文件和源代码中，代码为ARRAY 或 RECORD 的对象会额外包含一个子索引0（Subindex0）条目，用于表示条目的数量，程序如图所示：
（2）Object0x8001 ARRAY ：

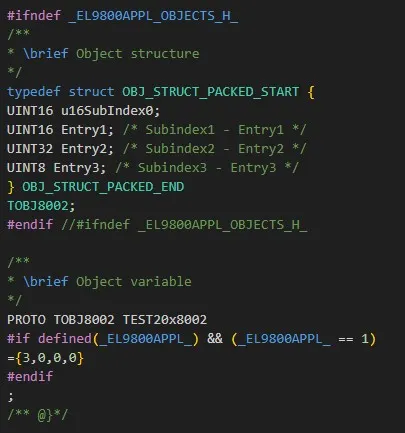

（3）Object0x8002 RECORD：
4.SI--子索引（Subindex）
子索引可以是1到255之间的十进制或十六进制值。
若为条目范围，应使用“ n..m ”语法，例如“ 1..15 ”。
若对象代码为RECORD 且条目已定义名称，则可在条目名称中使用占位符“ {_SI_:d} ”，该占位符将被替换为子索引（按指定格式）。子索引格式的使用方法如图所示。
5.DataType--数据类型
支持的数据类型如下表所示。
设置条目数据类型时，应使用“Base Data Type”列或SSC中的语法。指定对象结构时，应遵守对象设计规则。若需要添加补位（16位对齐），应添加填充条目，表示法为pad_x ，其中x表示位宽，范围为1到15。
6.Default/Min/Max Value
可在“DefaultValue”、“MinValue”、“Max Value”列中定义相关数值，格式取决于所定义的数据类型。“MinValue”和“MaxValue”列不会被SSC解析，可以留空，Excel表中默认隐藏这两列。
7.M/O/C, B/S and rx/tx
（1）M/O/C ：定义条目是强制（M）、可选（O）还是条件（C）的。该值仅会写入ESI文件，对从站应用无影响。
M/O/C 列默认隐藏，可选的PDO映射对象设为 O ，强制的映射对象设为 M 或留空。
（2）B/S ：指定条目是备份对象（B）还是设置对象（S）。
（3）rx/tx ：指定条目是否可映射到rx（输出）或tx（输入）PDO（这里的输入输出是以主站的角度来看的）。
PDO用于实时的数据更新，RxPDO是指以从站作为参考，从站接受主站的数据；TxPDO是指以从站作为参考，从站发给主站的数据。
8.Access

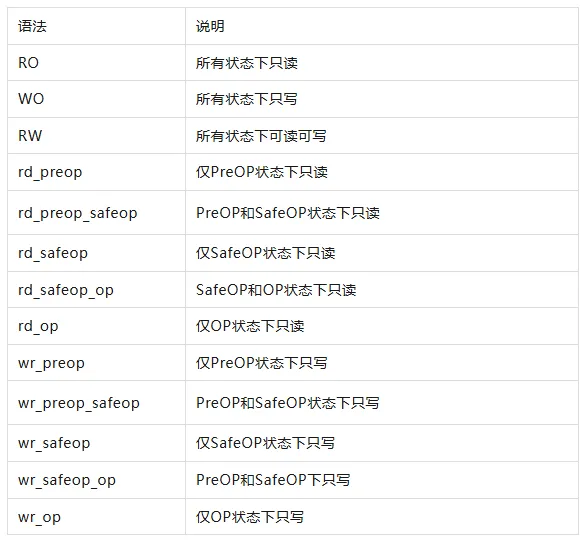

定义通过CoE协议的访问权限。访问权限（只读、只写、可读可写）在PreOP、SafeOP、OP状态下可以相同，也可以不同，条目访问权限如下表所示。
不同状态的访问权限用逗号“,”分隔。例如：某条目在SafeOP和OP状态下只读，在PreOP状态下可写，则访问权限应设为 ro, wr_preop 。
若同步管理器（SM）分配对象在PreOP状态下可写，则会下载PDO分配（ESI标志PDOAssign 为true）。请注意，即使仅打算修改其中一个同步管理器分配对象，所有同步管理器分配对象都必须设置为可写。
若PDO映射对象在PreOP状态下可写，则会下载PDO配置（ESI标志PDOConfig 为true）。请注意，即使仅打算修改其中一个PDO映射对象，所有PDO映射对象都必须设置为可写。
9.CoeRead/CoeWrite
若需要由应用处理CoE读和写请求，可在这两列中添加函数名，例如：CoeRead/CoeWrite，如图所示。

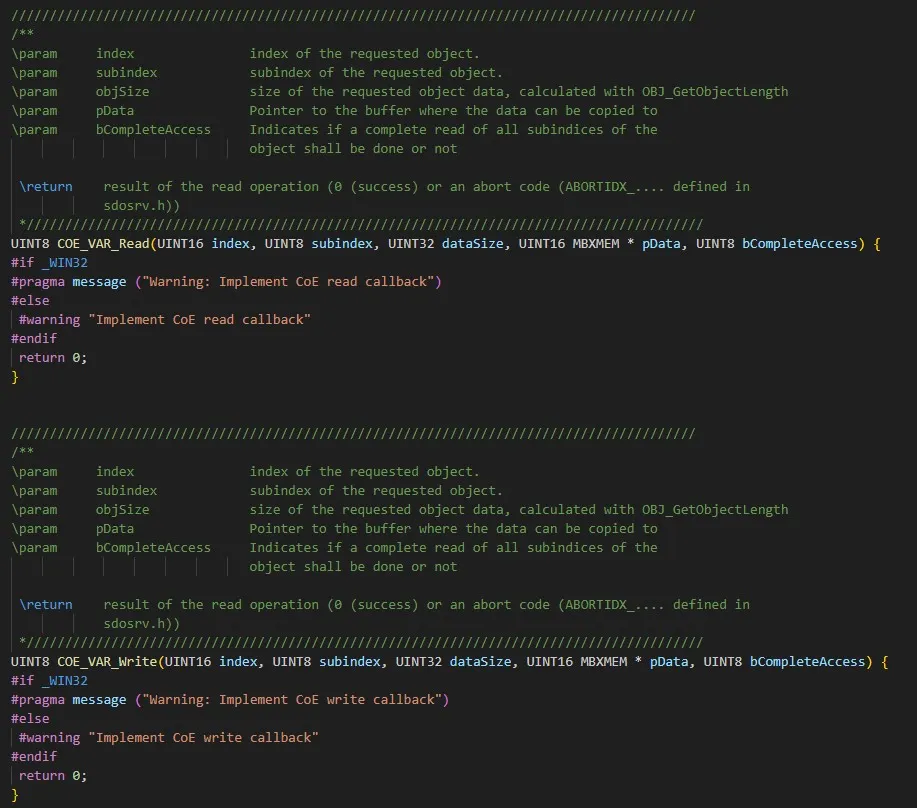

解析器将在xxxObjects.h 中生成对应的函数声明，并在应用C文件不存在的情况下，在应用C文件中生成空函数体，如图所示。
-长度≤8-Bit的子索引字段，必须包含在以对象起始地址的字边界偏移处分配的16bit块中（长度≤8-Bit的需要16bit对齐）。
-长度＞8-Bit的子索引字段，必须始终从对象起始地址的字边界偏移处开始（起始位置必须是2的倍数）。
2.PDO映射和同步管理器分配对象生成规则
从站应用数据以对象的形式组织，仅允许定义制造商特定范围（0x2000–0x5FFF）和配置文件特定范围（0x6000–0x9FFF）内的对象。
0x2000–0x5FFF对象会被添加到在线和离线对象字典中，但不会被添加到映射对象中；

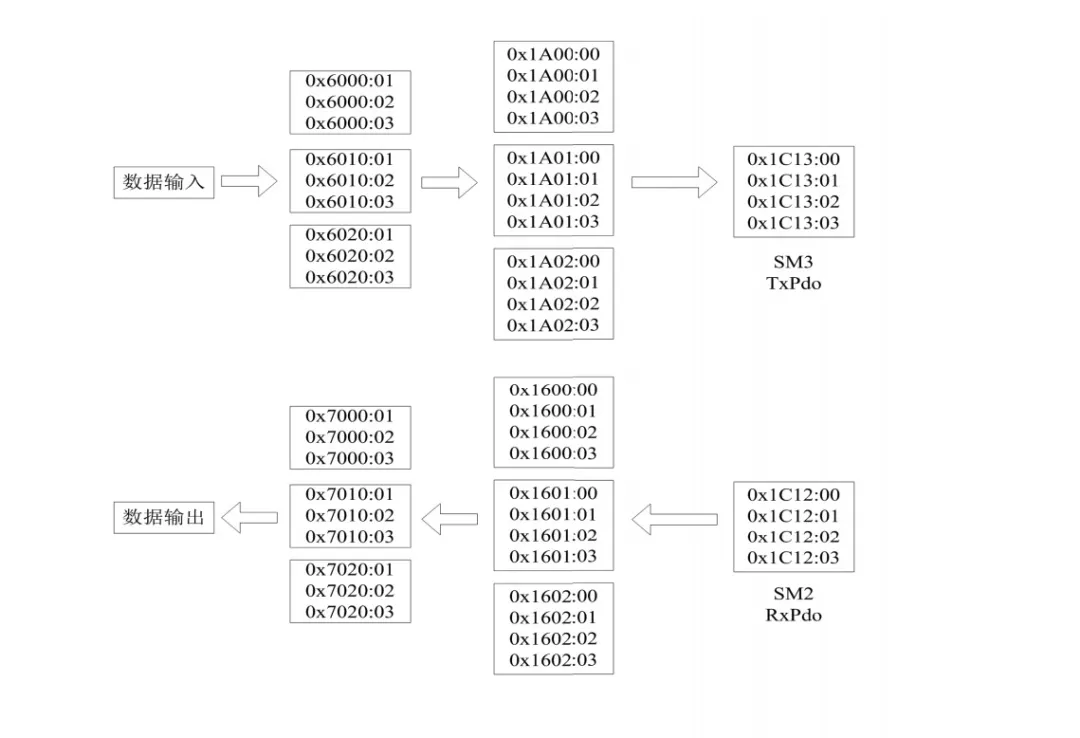

0x6000–0x9FFF适用映射和分配规则，如图所示。
其中0x6000---0x9FFF，是Input/Output对象，是用来定义数据对象的；
0x1600---0x17FF和0x1A00---0x1BFF，是PDO Mapping，是为数据建立映射的；
0x1C10---0x1C2F是分配的SM assign，依次添加映射到SM0---SM31，以便在主站和从站的通信中传输数据。
以0x7000,0x1600,0x1C12为例，具体解释三者的映射关系:
（1）0x7000定义了一个数据对象。
（2）0x1600为0x7000建立了一个映射，用于在SM通道中传输对象字典0x7000中的数据。
（3）0x1C12把0x1600建立的映射添加到SM2中，以便在主站和从站的通信中传输数据。
以下对象已固定包含在SSC（从站堆栈代码）中，不得在文件中重复定义：0x1000、0x1001、0x1008、0x1009、0x100A、0x1010、0x1011、0x1018、0x10F0、0x10F1、0x10F3、0x10F8、0x1C00、0x1C32、0x1C33。
开发者可以只定义Input/Output对象，SSC TOOL可自动生成SM对象和PDO Mapping，这是最简单和快捷的对象设计方式。开发者也可以自己实现映射和分配，这就是所谓的手动映射和分配。为了支持灵活的过程数据配置，应手动定义PDO映射和SM分配对象。
1.手动定义PDO映射和SM分配对象
第一步：分配Input/Output对象（主索引、子索引）及通信、配置对象，如图所示：
Subindex0在Excel表格中是隐藏的，从Subindex1开始进行设计，导入SSC工具后Subindex0会自动添加。对象中的Subindex0占用16bit，但使用范围是8bit（0-255）。

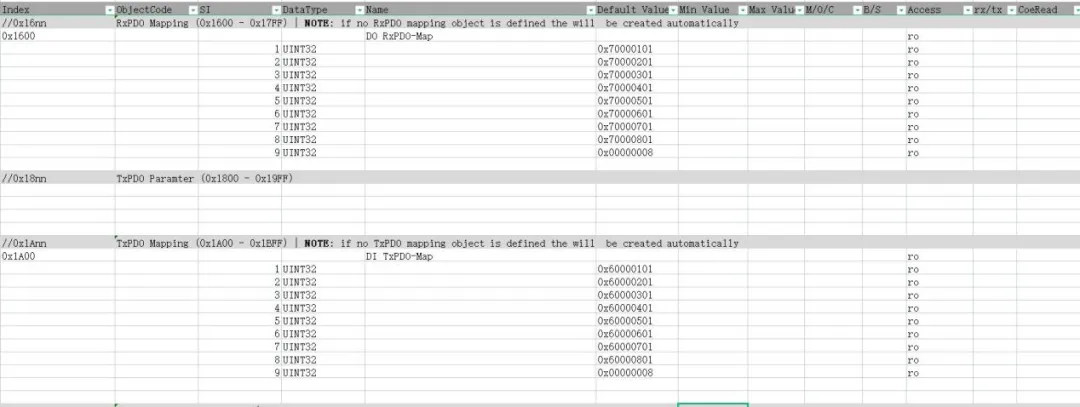

第二步：将Input/Output对象映射到PDO Mapping中，如图所示：
DefaultValue0x70000101：“7000”代表索引号7000，“01”代表索引7000的第1位SI（子索引），“01”代表数据大小，1位。
注意，0x70000101是十六进制，例如0x70100A10：“7010”代表索引号7010，“0A”代表索引7010的第10位SI（子索引），“10”代表数据大小，16位
第三步：添加PDO Mapping到SM对象中，如图所示：
2.关于补位的说明

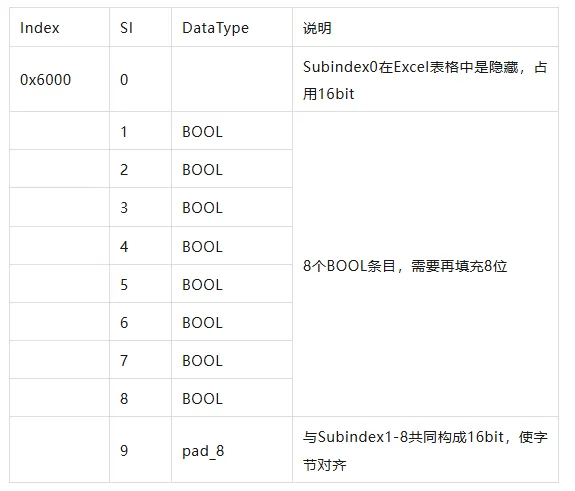

对象具体的条目设计或填写时要注意对齐问题。需要16bit对齐，具体形式如下表所示。
pad_x起到对齐的作用，类型位置留空，其中x表示位宽，范围为1到15。当应用对象子索引中存在pad_x时，该条目也应该按顺序添加到PDO Mapping对象的条目中，也算作一个mapping对象。
3.将表格导入SSC项目

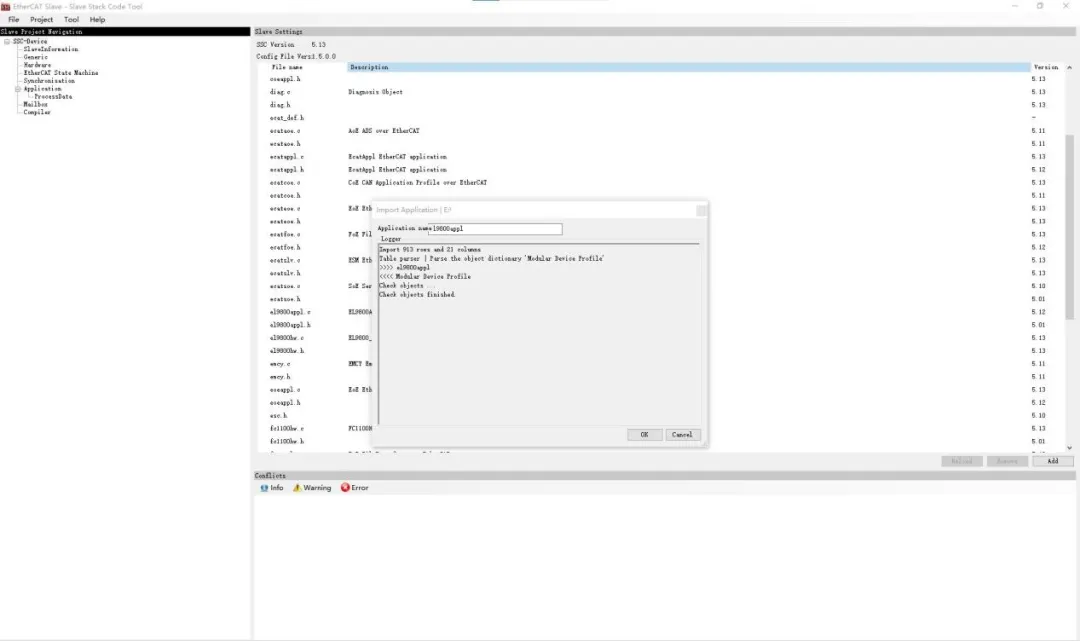

关闭Excel文件，或选择工具→应用→导入，即可将表格中定义的应用自动导入到SSC项目中，导入成功后会有弹窗提示，需确保弹窗内无报错提示。
