Section中Excel的这个隐藏功能你知道吗?利用它竟然能生成钻孔柱状图(改进版)
- 2026-11-08 23:41:50

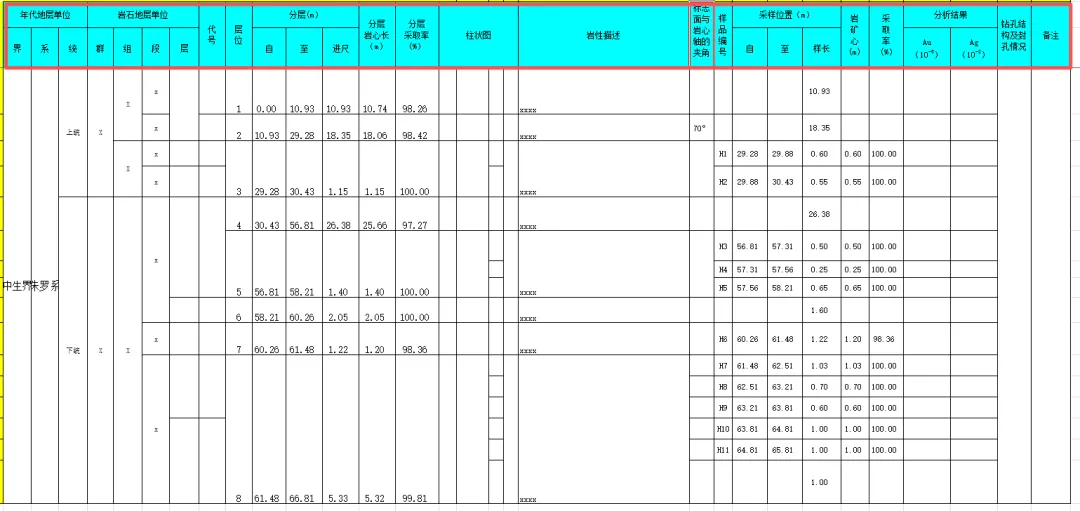

Section中Excel的这个隐藏功能你知道吗?利用它竟然能生成钻孔柱状图(改进版)之前讲了利用section中1辅助工具的Excel功能生成钻孔柱状图的方法，有些同行提出了一些好的建议，然后对模板进行了完善。下面再次讲解下利用这个功能生成柱状图操作步骤： 第一步：我们先看看完善后模板的内容，基本上完全包含了我们所需的，如果还需增加内容，在对应位置插入列即可。
第二步：section新建一个工程文件，再新建点线面文件
第三步：我们将表格的内容全选，注意不要把表格上涂黄色第一行和第二行选中
第四步：打开1辅助工具菜单下面EXCEL功能中Excel→Mapgis1(首行受累为自定义数据)功能，生成柱状图

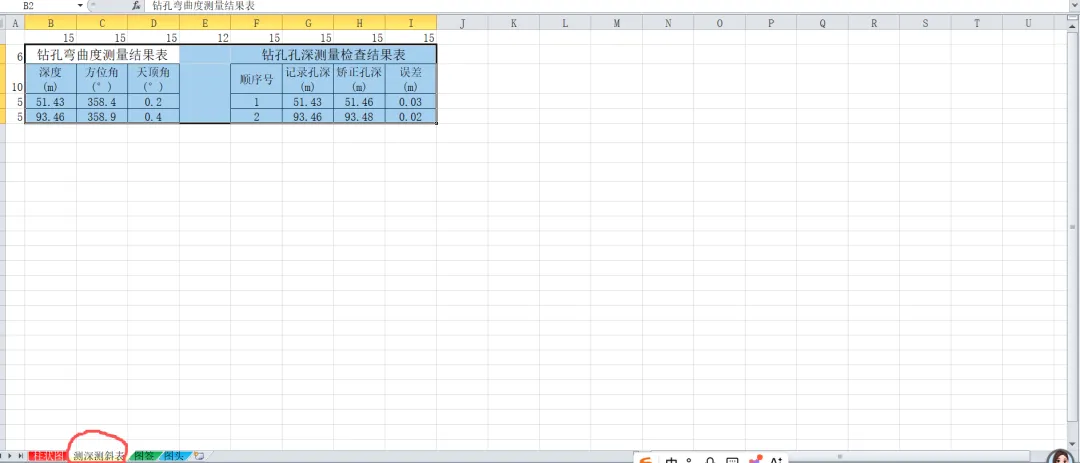

第五步：同样操作依次生成测斜及孔深校正表、图签、图头
第六步：图面修整。一是这个功能柱状图这块没法直接填充区，需要手动造区填充，二是样品也需要手动造区填充，三是经常遇到的问题，就是某一层厚度薄，但文字描述多，需要我们手动调整一下文字位置

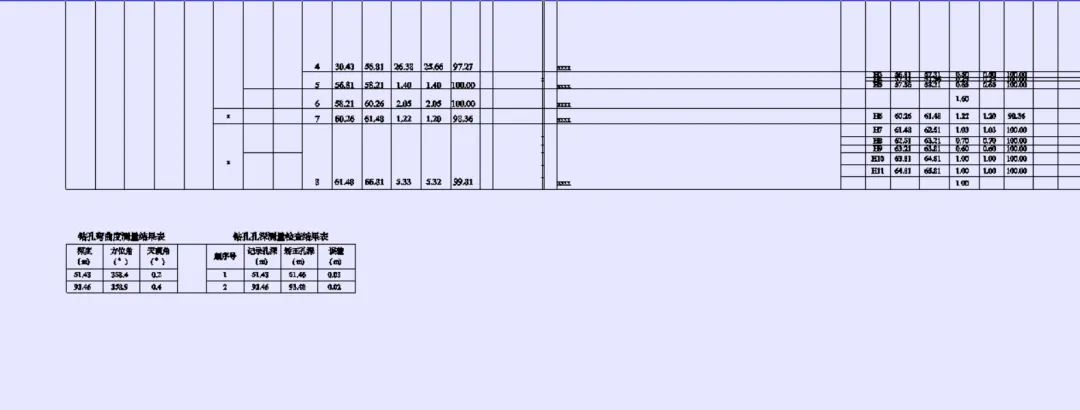

上图为初始生成的图
上图为我们手动填充花纹及生成样轨 第七步：对图面部分细节进行调整完善。修整内容如下图所示
改进后的模板如上面所讲，如果大家发现哪一块还可以进一步完善，欢迎留言讨论，让我们的这个功能更加接近实际需求，更加完美。就比如这个样轨，如果样品多的话，手动一个一个造区填充也是很慢的，我们也可以利用2辅助工具中的自动生成样轨功能一次生成。
