第1章 绪论：机载合成孔径雷达的战略意义与发展脉络
1.1 研究背景与意义
在现代信息化战争体系中，空中打击力量的作战效能不仅取决于弹药的威力与射程，更取决于传感器系统对战场目标的探测、识别与精确定位能力。合成孔径雷达（Synthetic Aperture Radar, SAR）作为一种主动微波成像传感器，凭借其全天候、全天时、远距离、高分辨率的独特优势，已成为现代战术飞机对地对海打击能力的核心技术支撑。与传统光学侦察手段相比，SAR不受光照、云雾、烟尘等气象条件的限制，能够在复杂战场环境下持续提供战场态势感知能力，这一特性对于强调快速反应与精确打击的现代空中作战体系具有不可替代的战略价值。
美国海军与空军作为全球机载SAR技术发展的引领者，经过数十年的技术迭代与实战检验，已构建起以第四代有源相控阵（AESA）雷达为核心的机载SAR作战体系。其中，F/A-18E/F"超级大黄蜂"舰载战斗机搭载的AN/APG-79雷达与F-15E/F-15EX"攻击鹰"重型战斗机搭载的AN/APG-82(V)1雷达，分别代表了舰载中型多用途平台与陆基重型双重任务平台的SAR技术发展最高水平。两型平台虽然共享部分雷达技术基因，但由于平台定位、作战环境与任务需求的差异，其SAR作战体系呈现出截然不同的技术特征与应用模式。
深入研究这两型典型战术飞机的机载SAR体系，不仅有助于把握现代机载雷达技术的发展趋势，更能揭示传感器与武器系统深度融合的内在规律。在精确制导武器日益普及的今天，SAR成像系统早已超越传统侦察传感器的范畴，成为武器打击链中不可或缺的关键环节——从目标初始坐标解算到打击效果评估，SAR系统贯穿整个作战流程的始终。理解SAR与武器系统的交联机制，是洞察现代空中精确打击体系运作原理的核心钥匙。

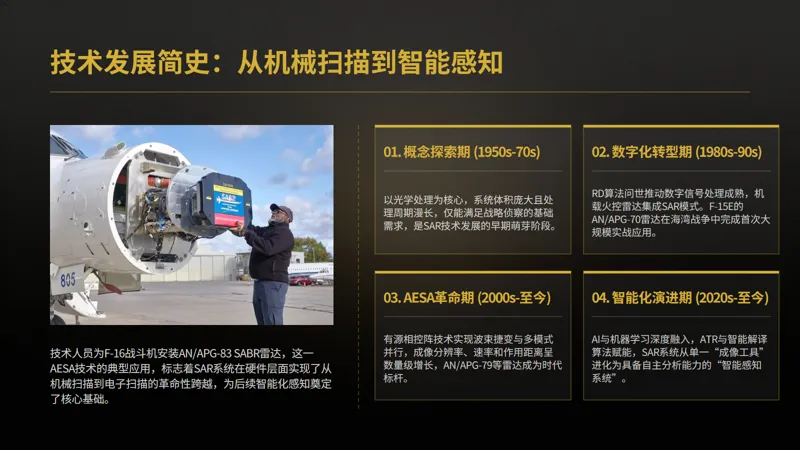

1.2 机载SAR技术发展简史
机载SAR技术的发展历程可追溯至20世纪50年代初，美国密歇根大学辐射实验室率先提出了合成孔径雷达的概念，并于1953年获得了第一幅机载SAR图像。早期的SAR系统采用光学处理方式，数据处理周期长、分辨率有限，主要用于战略侦察任务。20世纪70年代，随着数字信号处理技术的兴起，距离-多普勒（Range-Doppler, RD）算法的提出与成熟，标志着SAR成像技术进入了数字时代。这一时期的机载SAR系统如美国空军的AN/APQ-102、AN/APQ-156等，虽然已具备一定的对地成像能力，但受限于机械扫描雷达的波束指向灵活性，SAR成像模式与空战模式难以兼顾，多为专用侦察飞机搭载。
20世纪80年代至90年代，是机载SAR技术走向战术应用的关键转型期。随着脉冲多普勒雷达技术的成熟，新一代机载火控雷达开始集成SAR成像模式。美国空军F-15E"攻击鹰"战斗机搭载的AN/APG-70雷达，首次将高分辨率SAR成像能力引入双重任务战斗机，使得战术飞机在执行对地打击任务时不再依赖外部侦察平台提供目标数据。1991年海湾战争中，F-15E凭借其SAR成像能力在夜间和恶劣气象条件下对伊拉克纵深目标实施精确打击，充分验证了战术飞机机载SAR系统的实战价值。与此同时，美国海军F/A-18"大黄蜂"战斗机搭载的AN/APG-73雷达也引入了中等分辨率SAR模式，标志着舰载战斗机开始具备自主对地精确打击能力。
进入21世纪后，有源相控阵（AESA）雷达技术的成熟与普及，为机载SAR技术带来了革命性的飞跃。AESA雷达的波束捷变能力、多模式并行工作能力以及强大的发射功率，使得SAR成像的分辨率、测绘速率、作用距离都得到了数量级的提升。更重要的是，AESA雷达能够在执行空对空搜索跟踪任务的同时，并行完成SAR成像测绘，真正实现了"一雷达多用"的多功能集成。美国海军F/A-18E/F Block II搭载的AN/APG-79雷达与美国空军F-15E升级型搭载的AN/APG-82(V)1雷达，正是这一技术浪潮的代表性产物。两型雷达共享后端数字处理架构，分别适配不同的天线孔径与平台需求，构建起美国海空军战术飞机SAR作战体系的核心骨干。
近年来，随着人工智能与机器学习技术的发展，机载SAR技术正在进入智能化发展的新阶段。自动目标识别（ATR）、变化检测、图像解译辅助等智能算法的引入，正在大幅降低SAR图像的判读门槛，提升目标识别的速度与准确率。同时，SAR系统与光电红外传感器、电子战系统的多源信息融合，也在推动机载传感器体系向更深度的综合化方向演进。在可预见的未来，机载SAR将继续作为战术飞机态势感知与精确打击能力的核心支柱，在信息化战争中发挥越来越重要的作用。
1.3 研究范围与方法
本报告聚焦于美国海军F/A-18E/F"超级大黄蜂"与美国空军F-15E/F-15EX"攻击鹰"两型典型战术飞机的机载SAR作战体系，从技术原理、系统架构、武器交联、作战应用等多个维度展开系统性的深度研究。研究范围涵盖SAR成像基础理论、雷达硬件架构、成像模式与性能指标、光电吊舱交联机制、精确制导武器适配体系、电子战协同作战等多个技术层面。
在研究方法上，本报告采用技术原理分析与作战应用研究相结合的路径：首先从SAR成像的基本物理原理出发，建立机载SAR性能分析的理论框架；其次深入剖析两型雷达的硬件架构与信号处理流程，揭示其技术特点与性能差异；进而研究SAR系统与光电瞄准吊舱、精确制导武器的交联机制，构建完整的打击链技术模型；最后结合典型作战场景，分析两型平台SAR体系的作战应用模式与战术价值。
本报告的研究数据主要来源于公开的官方技术文档、国防工业部门发布的技术资料、学术期刊论文以及经过验证的公开军事信息。对于涉密技术参数，采用保守估计与定性分析相结合的方式，确保研究结论的可靠性与合规性。报告力求在技术深度与应用广度之间取得平衡，既注重底层技术原理的严谨剖析，又强调作战体系层面的宏观把握，为读者呈现一幅完整的美军战术飞机机载SAR作战体系图景。
第2章 合成孔径雷达（SAR）技术原理与机载适配
2.1 SAR成像基本原理
2.1.1 实孔径雷达的分辨率局限
要理解合成孔径雷达的技术优势，首先需要认识实孔径雷达（Real Aperture Radar, RAR）在方位分辨率方面的固有局限。对于传统的实孔径侧视雷达，其方位分辨率（即沿飞行方向的分辨能力）由雷达天线的方位向波束宽度决定。根据天线理论，波束宽度θ₃dB与天线方位向孔径长度D的关系为：
θ₃dB ≈ λ / D
其中λ为雷达工作波长。在距离目标R处，实孔径雷达的方位分辨率为：
δₐ = R · θ₃dB ≈ Rλ / D
这一公式揭示了实孔径雷达的根本性困境：方位分辨率与距离成正比，距离越远分辨率越差；同时分辨率与波长成正比、与天线孔径成反比。对于X波段机载雷达（波长约3厘米），若天线方位向孔径为1米，在100公里距离上的实孔径方位分辨率约为3000米——这一分辨率水平完全无法满足战术目标识别与精确打击的需求。即使增大天线孔径，受限于飞机平台的物理尺寸，提升幅度也极为有限。正是实孔径雷达的这一固有局限，催生了合成孔径雷达技术的诞生。
2.1.2 合成孔径原理
合成孔径雷达的核心思想是：利用雷达平台与目标之间的相对运动，通过信号处理的方式"合成"一个远大于实际物理孔径的虚拟天线孔径，从而大幅提升方位分辨率。当搭载雷达的飞机沿直线飞行时，位于波束照射范围内的地面目标会被雷达连续观测一段时间。在这段时间内，飞机移动的距离就构成了"合成孔径"的有效长度。
从多普勒频移的角度理解更为直观：由于飞机与目标之间存在相对运动，目标回波会产生多普勒频移。在目标进入波束到离开波束的整个观测过程中，多普勒频率随时间呈线性变化——这一变化规律被称为多普勒历史。不同方位位置的目标具有不同的多普勒历史，通过对回波信号进行多普勒滤波，就能够区分不同方位的目标，从而实现方位向的高分辨率。这也是距离-多普勒算法名称的由来。
理论上，SAR的最佳方位分辨率为：
δₐ = D / 2
即最佳方位分辨率等于实际天线孔径长度的一半，与距离无关！这一结论初看令人惊讶，却是SAR成像原理的核心结论。其物理意义在于：距离越远，波束覆盖范围越宽，合成孔径的有效长度越长，两者的影响恰好抵消，使得方位分辨率保持恒定。当然，这是理想远场条件下的理论极限，实际系统中还会受到各种误差源的限制。
对于前述X波段、1米孔径的机载雷达，SAR模式下的方位分辨率可达0.5米级别——相比实孔径的3000米提升了三个数量级，这就是合成孔径技术的革命性意义所在。
2.1.3 距离分辨率
与方位分辨率不同，SAR的距离分辨率（即垂直于飞行方向的分辨能力）由雷达信号的带宽决定，与合成孔径原理无关。通过发射大带宽的线性调频（LFM）脉冲信号，经过脉冲压缩处理后，距离分辨率为：
δᵣ = c / (2B)
其中c为光速，B为信号带宽。地面距离分辨率还需考虑入射角的影响：
δᵣ₉ = δᵣ / sinθ
其中θ为雷达波束的入射角（相对于地平面）。
对于X波段机载火控雷达，信号带宽通常可达数百兆赫兹量级，对应的距离分辨率可达亚米级。这意味着现代机载SAR系统在距离和方位两个维度上都能实现米级甚至亚米级的分辨率，足以识别车辆、建筑物、舰艇等战术目标。
2.2 距离-多普勒（RD）成像算法
距离-多普勒算法（Range-Doppler Algorithm, RDA）是机载SAR成像中应用最广泛的经典算法，其计算效率高、物理意义清晰，是理解SAR成像处理的基础。RD算法的核心思想是在距离-多普勒域完成成像处理，主要包括以下几个步骤：
2.2.1 距离压缩
距离压缩是SAR成像处理的第一步，其目的是通过脉冲压缩技术提高距离向分辨率。对于线性调频信号，距离压缩通过匹配滤波实现。在频域中，将回波信号的频谱与发射信号的共轭频谱相乘，再通过逆傅里叶变换变换回时域，即可得到脉冲压缩后的结果。经过距离压缩后，回波信号在距离向被压缩成窄脉冲，分辨率达到理论极限。
2.2.2 距离徙动校正（RCMC）
距离徙动（Range Cell Migration, RCM）是SAR成像中的一个关键问题。由于平台与目标之间存在相对运动，在方位向的不同时刻，目标与雷达之间的斜距是变化的。这导致同一个目标的回波在不同方位时刻会落在不同的距离门内，呈现出"徙动"的轨迹。如果不进行校正，直接进行方位压缩会导致图像散焦。
距离徙动的大小随距离变化，且在距离-多普勒域具有解析表达式。RD算法的核心创新之一就是在距离-多普勒域进行距离徙动校正。通过插值操作，将每个目标的徙动轨迹校正为直线，使得同一目标的所有回波能量集中在同一个距离门内，为后续的方位压缩做好准备。
2.2.3 方位压缩
完成距离徙动校正后，就可以进行方位向的匹配滤波，即方位压缩。方位压缩的参考函数由目标的多普勒调频率决定。对于正侧视SAR，多普勒调频率与距离成反比关系。经过方位压缩后，方位向的分辨率也达到理论极限，最终得到聚焦良好的SAR图像。
需要指出的是，上述是RD算法的简化描述。在实际机载SAR系统中，还需要考虑运动误差补偿、天线方向图加权、旁瓣抑制、相位误差校正等一系列复杂的信号处理环节。特别是对于高分辨率、大测绘带的机载SAR系统，运动补偿的精度直接决定了最终的成像质量。
2.3 机载SAR的主要成像模式
现代机载火控雷达通常支持多种SAR成像模式，以适应不同的作战任务需求。按照测绘带宽度与分辨率的不同组合，主要可分为以下几种模式：
2.3.1 条带式（Stripmap）SAR
条带式SAR是最基本的SAR成像模式，其特点是雷达波束指向固定（相对于飞机航向），随着飞机的飞行，波束在地面上扫过一条连续的带状区域。条带式模式的优势是测绘覆盖范围大，适合大范围的战场侦察与态势感知。其分辨率水平中等，通常为几米到十几米级别，足以识别大型建筑物、道路网、兵力部署等战役级目标。
对于F/A-18E/F的APG-79雷达，条带式SAR模式主要用于战前的战场测绘与目标搜索，快速获取作战区域的整体态势，为后续的精确打击提供初始目标区域信息。
2.3.2 聚束式（Spotlight）SAR
聚束式SAR是实现最高分辨率的成像模式。在聚束模式下，雷达波束通过机械或电子扫描的方式持续照射同一地面区域，使得该区域被观测的时间大大延长，合成孔径的有效长度显著增加，从而获得极高的方位分辨率。聚束式SAR的分辨率可达亚米级，足以识别车辆型号、武器装备细节、建筑物结构等战术目标。
聚束式模式的代价是测绘覆盖范围小——每次只能对一个有限大小的区域进行高分辨率成像。因此聚束式SAR主要用于重点目标的详查与识别，在精确打击前对目标进行精确定位与身份确认。APG-79与APG-82雷达的高分辨率SAR模式均属于聚束式工作模式，是其支撑精确制导武器打击的核心能力。
2.3.3 扫描式（Scan）SAR
扫描式SAR是介于条带式与聚束式之间的一种模式，通过在方位向快速扫描波束，实现更宽的测绘覆盖。扫描式SAR在每个子测绘带的驻留时间较短，因此分辨率低于条带式模式，但测绘带宽度显著增加。扫描式SAR适合需要大范围快速覆盖的侦察任务，如海岸线巡逻、大面积战场监视等。
2.3.4 逆合成孔径雷达（ISAR）
严格来说，逆合成孔径雷达（ISAR）不属于SAR的范畴，但其成像原理与SAR有密切的亲缘关系。ISAR利用目标自身的运动（如舰艇的横摇、纵摇）产生的多普勒变化来实现方位向的高分辨率成像，主要用于对海目标识别。对于舰载战斗机而言，ISAR模式是识别海上舰艇目标的重要手段。APG-79雷达的对海工作模式中就集成了ISAR成像能力，能够在远距离上对海面舰艇进行成像识别，为LRASM等反舰导弹提供目标分类与选择支持。
2.4 机载SAR的运动补偿与误差源
与星载SAR相比，机载SAR面临的最大挑战是平台运动的不稳定性。飞机在飞行过程中会受到气流扰动、发动机振动等因素的影响，产生偏离理想轨迹的运动误差。这些运动误差如果不加以补偿，会导致SAR图像散焦、模糊甚至完全无法成像。因此，高精度的运动补偿是机载SAR系统的关键技术之一。
2.4.1 运动误差的影响
机载平台的运动误差可分为两类：距离向误差与方位向误差。距离向误差（即沿雷达视线方向的误差）直接影响回波的相位，导致图像散焦。即使是厘米级的距离向运动误差，对于X波段雷达来说也会产生显著的相位误差，严重影响成像质量。方位向误差（即沿飞行方向的误差）会导致多普勒频谱的畸变，同样会造成图像模糊。
2.4.2 惯导系统与运动补偿
现代机载SAR系统主要依靠高精度的惯性导航系统（INS）来测量平台的运动状态，并据此进行运动补偿。惯导系统能够提供飞机的位置、速度、姿态等运动参数，更新频率可达数百赫兹甚至上千赫兹。通过惯导数据，可以计算出每个脉冲时刻雷达天线相位中心的精确位置，从而对回波信号进行相位补偿。
然而，惯导系统本身存在漂移误差，特别是位置误差随时间累积。对于高分辨率SAR成像，仅依靠惯导的运动补偿往往不够，还需要结合基于回波数据的自聚焦算法，如相位梯度自聚焦（PGA）算法等，进一步校正残余的相位误差。
2.4.3 其他误差源
除了平台运动误差外，机载SAR系统还面临其他多种误差源的挑战：
大气传播误差：大气的不均匀性会导致电磁波传播速度的变化，引入相位误差。特别是在恶劣气象条件下，大气湍流的影响更为显著。
天线方向图误差：实际天线的方向图与理想方向图存在偏差，会导致图像的幅度与相位失真。
接收机通道误差：接收机的幅频响应与相频响应的非理想性，会引入信号失真。
地形起伏误差：地面目标的高度差异会导致距离与多普勒参数的偏差，对于大场景高分辨率成像需要进行地形校正。
现代机载火控雷达通过多年的技术积累与算法优化，已经能够较好地处理上述误差源，在典型作战条件下获得稳定可靠的高分辨率SAR图像。
2.5 AESA雷达对SAR性能的提升
有源相控阵（AESA）雷达技术的引入，为机载SAR带来了革命性的性能提升。与传统的机械扫描雷达或无源相控阵雷达相比，AESA雷达在SAR成像方面具有以下显著优势：
2.5.1 功率孔径积提升
AESA雷达的每个辐射单元都配有独立的发射/接收（T/R）组件，总发射功率远高于同等孔径的无源相控阵雷达。更大的功率孔径积意味着更远的探测距离和更高的信噪比，直接提升了SAR的作用距离与图像质量。对于相同的分辨率要求，AESA雷达能够在更远的距离上获得相同质量的SAR图像，显著提升了载机的生存能力。
2.5.2 波束捷变能力
AESA雷达的波束指向可以在微秒级时间内快速切换，这一特性对于SAR成像具有多重意义：
首先，波束捷变使得聚束式SAR的实现更加灵活高效。通过电子扫描控制波束持续照射目标区域，无需机械转动天线，响应速度快、控制精度高。
其次，波束捷变支持多模式并行工作。AESA雷达可以在执行空对空搜索跟踪任务的间隙，快速将波束指向地面完成SAR成像，或者在不同的SAR成像区域之间快速切换，实现"边扫描边成像"的多任务能力。
第三，波束捷变支持灵活的扫描策略。例如，可以通过交错扫描的方式同时实现宽覆盖条带成像与重点区域聚束成像，兼顾大范围态势感知与重点目标详查。
2.5.3 波形灵活性
AESA雷达通常配备灵活的波形发生器，能够产生多种带宽、多种脉宽、多种重复频率的雷达波形。这使得SAR成像的参数可以根据任务需求灵活调整：需要高分辨率时使用大带宽波形，需要远探测距离时使用长脉冲波形，需要应对运动目标时使用合适的脉冲重复频率。波形的灵活性大大拓展了SAR系统的应用场景与适应能力。
2.5.4 可靠性提升
AESA雷达采用分布式的T/R组件架构，单个组件的故障不会导致整个系统失效，具有 graceful degradation（优雅降级）的特性。这对于舰载环境下的SAR系统尤为重要——舰载机的维护条件相对艰苦，高可靠性意味着更高的任务可用率。APG-79雷达的平均故障间隔时间（MTBF）相比前代机械扫描雷达有数倍的提升，显著降低了维护负担与全寿命周期成本。

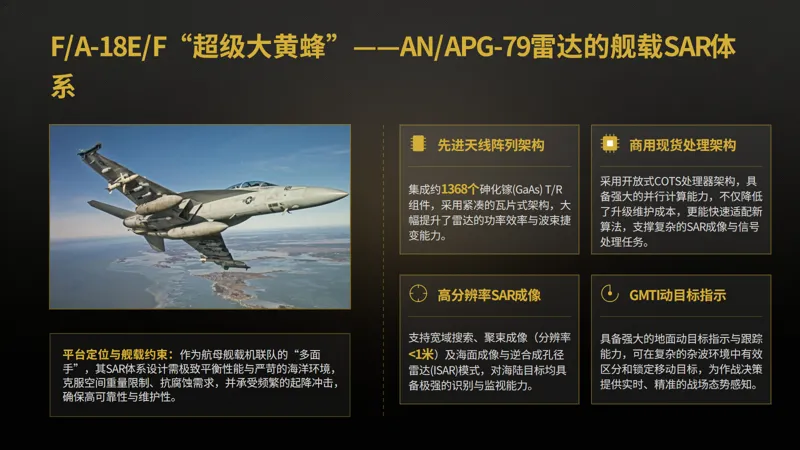

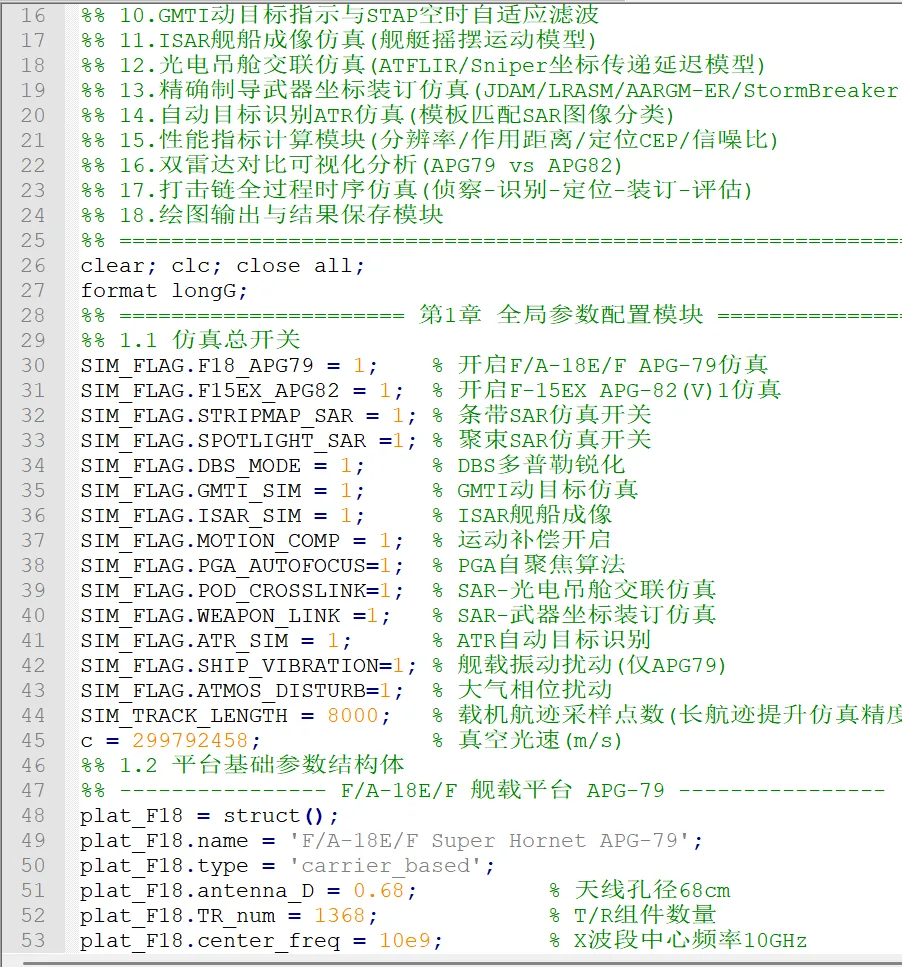

第 3 章 F/A-18E/F"超级大黄蜂"——AN/APG-79 雷达的舰载 SAR 体系
3.1 F/A-18E/F 平台概述与任务定位
3.1.1 平台发展背景
3.1.2 任务定位与作战角色
3.1.3 舰载环境的特殊约束
3.2 AN/APG-79 AESA 雷达技术架构
3.2.1 雷达系统概述
3.2.2 SAR 成像模式与分辨率指标
3.2.3 SAR 与光电吊舱交联机制
3.2.4 F/A-18E/F SAR 支撑武器谱系
3.3 EA-18G"咆哮者" 电子战改型 SAR 功能差异
3.3.1 EA-18G 平台概述
3.3.2 APG-79 雷达在 EA-18G 上的角色
3.3.3 SAR 在电子战任务中的作用
3.3.4 SAR 情报的分发与共享
3.3.5 下一代干扰机带来的变化
3.4 舰载环境下的 SAR 作战适应性
3.4.1 海洋环境对 SAR 成像的影响
3.4.2 舰载平台的运动特性与补偿
3.4.3 舰载维护与保障特点
3.4.4 海上 SAR 作战的典型应用场景
3.2.5 SAR 与武器系统的交联数据链与时间同步

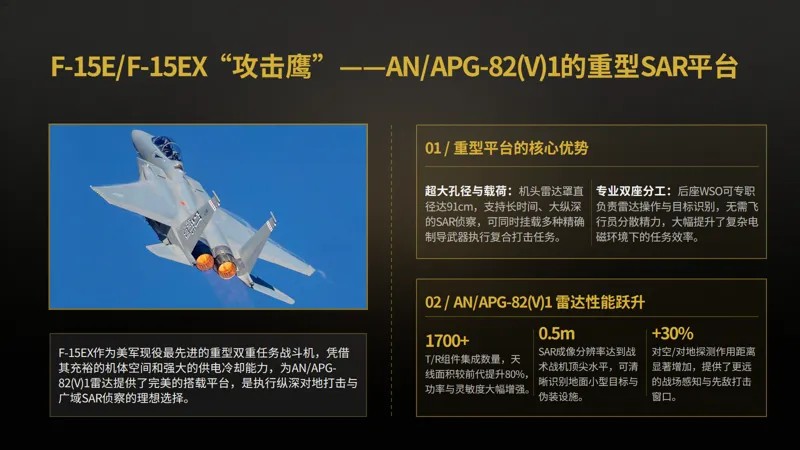

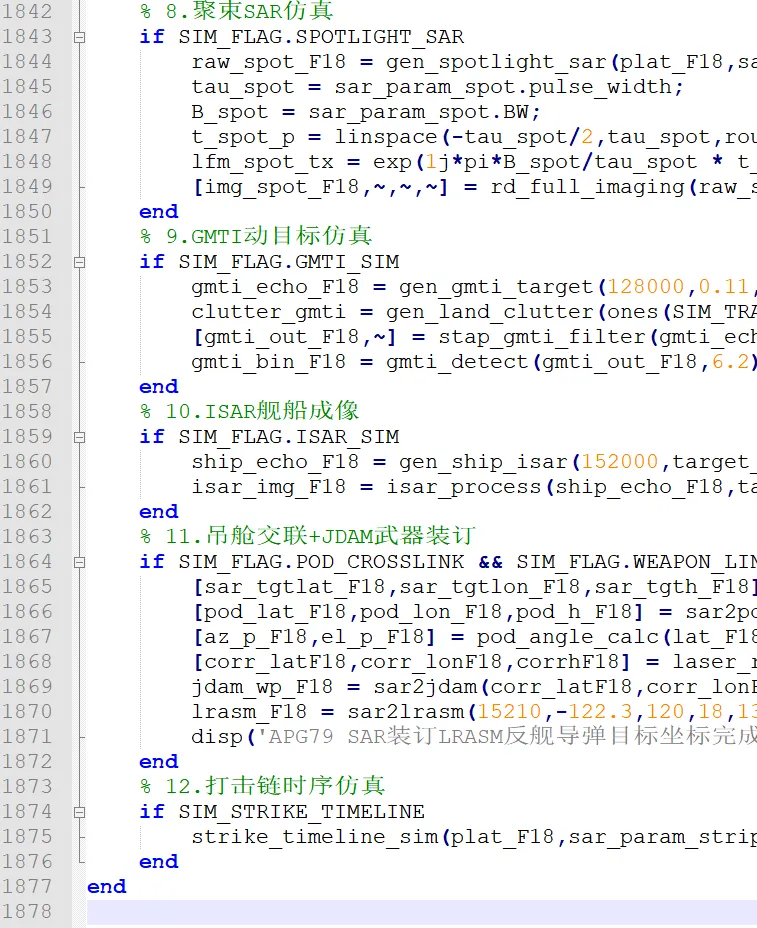

第 4 章 F-15E/F-15EX"攻击鹰"——AN/APG-82 (V) 1 的重型 SAR 平台
4.1 F-15E/F-15EX 平台发展与任务定位
4.1.1 F-15E"攻击鹰" 的诞生与发展
4.1.2 F-15EX"鹰 II" 的现代化升级
4.1.3 双重任务战斗机的 SAR 定位
4.2 AN/APG-82 (V) 1 雷达技术架构
4.2.1 雷达发展背景与技术渊源
4.2.2 天线阵列与 T/R 组件
4.2.3 发射与接收性能
4.2.4 信号与数据处理系统
4.3 SAR 成像能力与大孔径优势分析
4.3.1 距离分辨率与方位分辨率分析
4.3.2 作用距离与测绘速率
4.3.3 主要 SAR 工作模式
4.3.4 自动目标识别（ATR）能力
4.4 狙击手瞄准吊舱与 SAR 协同作战
4.4.1 Sniper XR/ATP 瞄准吊舱技术特点
4.4.2 SAR 与 Sniper 吊舱的交联流程
4.4.3 双座构型的优势
4.4.4 与 LANTIRN 系统的历史对比
4.5 重型弹药投放与 SAR 制导交联
4.5.1 F-15E/F-15EX 的武器挂载能力
4.5.2 重型侵彻弹药的 SAR 制导
4.5.3 防区外武器与 SAR 初始目标指示
4.5.4 小直径炸弹与多目标打击

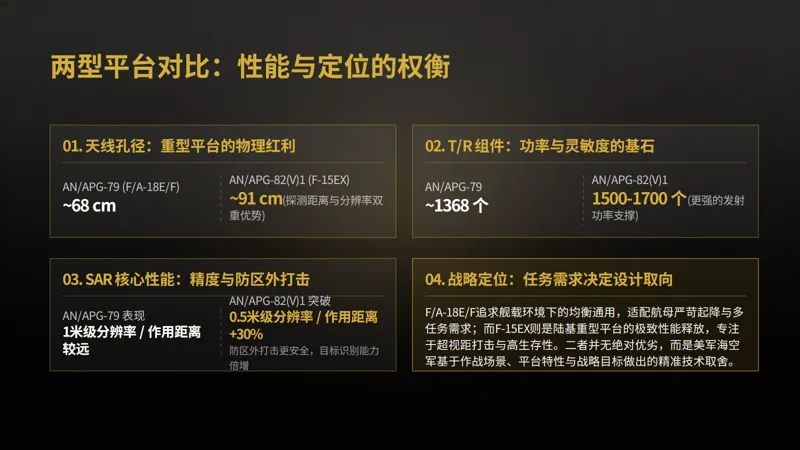

第 5 章 两型平台 SAR 体系对比分析
5.1 硬件架构与性能对比
5.1.1 天线孔径与 T/R 组件对比
5.1.2 后端处理与软件对比
5.1.3 SAR 性能指标对比
5.1.4 功能特性对比
5.2 作战使用模式对比
5.2.1 任务定位差异
5.2.2 打击链运作模式对比
5.2.3 维护保障体系对比
5.3 武器交联体系对比
5.3.1 武器种类与数量的差异
5.3.2 打击链效率对比
5.4 体系作战价值对比
5.4.1 在各自作战体系中的定位
5.4.2 与隐身战机的协同模式
5.1 平台特性对比
5.1.1 基本平台参数对比
5.1.2 平台特性对 SAR 作战的影响
5.4 成本与效能对比
5.4.1 采购与使用成本
5.4.2 作战效能对比
第 6 章 发展趋势与未来演进
6.1 机载 SAR 技术发展趋势
6.1.1 更高分辨率与更远作用距离
6.1.2 智能化与自动化
6.1.3 多传感器融合
6.1.4 新体制 SAR 技术
6.2 两型平台的升级路径
6.2.1 F/A-18E/F 与 APG-79 的升级
6.2.2 F-15EX 与 APG-82 的升级
6.3 第五代战机对 SAR 体系的影响
6.3.1 内置 EOTS 的优势与局限
6.3.2 四代机与五代机的 SAR 体系互补
6.1.1 分辨率与作用距离的持续提升
6.1.2 多波段与多极化技术
6.1.3 三维成像与干涉 SAR
6.1.4 智能化与自动目标识别
6.2 传感器融合与体系化发展
6.2.1 多传感器融合
6.2.2 分布式协同感知
6.2.3 与武器系统的深度交联
6.3 两型平台的未来演进
6.3.1 F/A-18E/F Block III 与未来舰载机
6.3.2 F-15EX 与 "武库机" 概念
6.3.3 有人 - 无人协同中的 SAR 角色
第 7 章 结论
7.1 主要研究结论
7.2 启示与借鉴
7.3 研究展望
