达芬奇学画从画鸡蛋开始。现在学习绘画也常常从石膏几何体素描开始。
看似简单的造型，却是掌握光影关系的开端和绘画的关键。
学些科研绘图尤其如此。科研绘图是高度抽象化的，简单的几何体哪怕不是主角，也少不了作为配角出席。

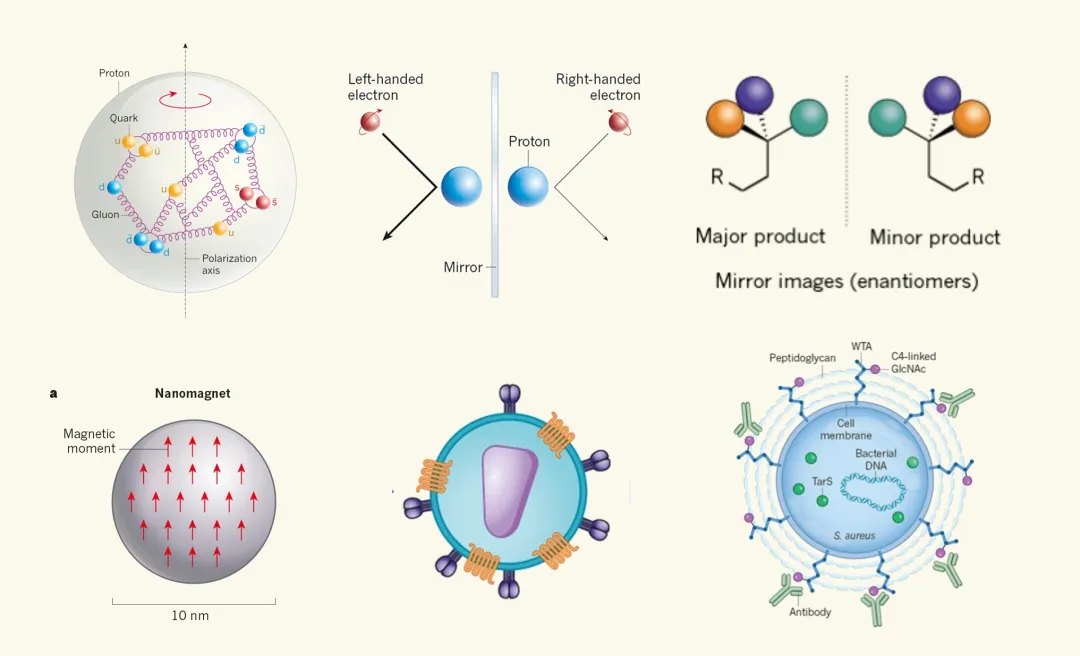

从夸克到质子，从原子到官能团，从分子到纳米粒子，从细胞到气泡，
在科研绘图的各个尺度上，球体都是高频使用的重要基本元素。
把球体画出质感，常常决定了一张图的颜值。
这是一幅来自Nature官方的插图：
图上只是画了几个红蓝小球而已，却非常漂亮，这是因为图中的小球非常精致，质感很强。
学会了画这种小球，就是掌握了PPT中光影效果的技术关键。
这篇教程就用PPT来复刻这张图，效果如下：

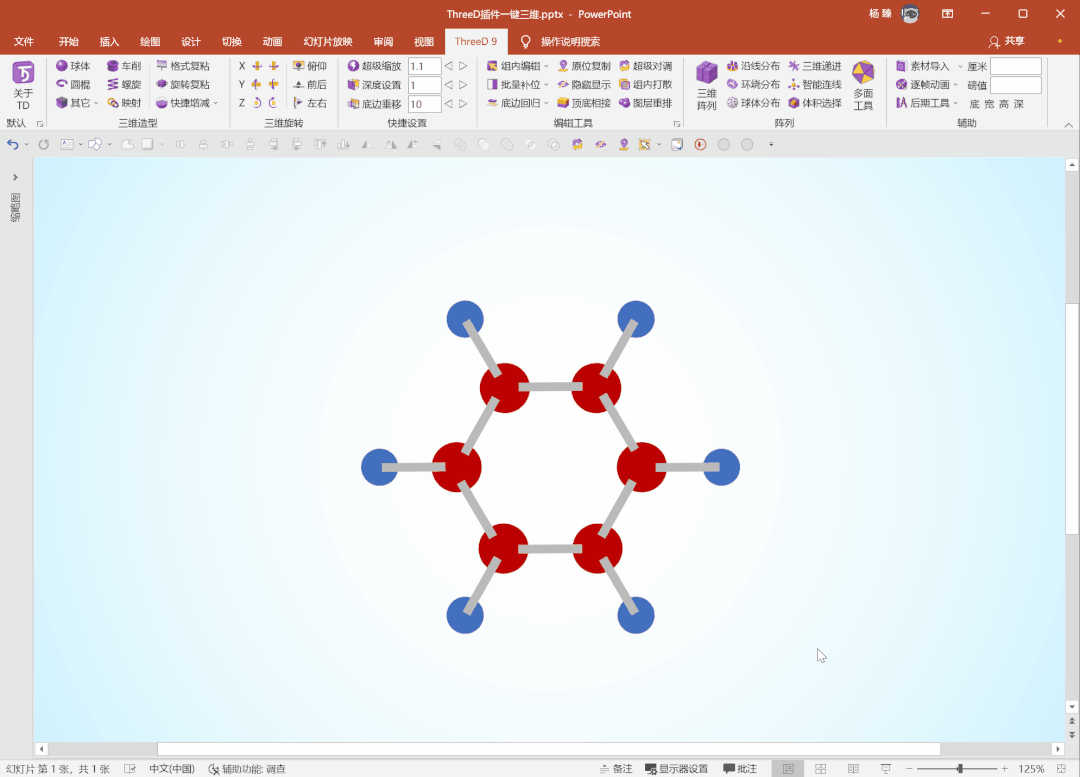

在PPT中制作一个3D的小球其实非常简单，只要绘制一个正圆，然后点击ThreeD插件的球体功能，即可一键将圆形转为3D球体。比如一键得到芳香烃分子3D模型：
通过更改PPT的光源和材质两个参数，还可以快速得到不同的质感：
但PPT的光源和材质种类有限，仅仅依靠光源和材质这两个参数，无法得到例图的效果：
要得到上图中的球体质感，只能采用矢量绘图的方法：通过多个图层叠加来制作。
学习绘图，最最重要的是观察。只有认真观察，高手的绘图技巧自然就会从你眼前展开到你的大脑中。如果你认真观察了，其实构成小球的各个元素并不难分辨：
得出了观察的结论，其实就已经完成了最关键的步骤。剩下的就是在PPT中实现这些图形效果的技术问题。
这些反光、高光、轮廓光、阴影，PPT里大多是通过渐变填充实现的。我在《PPT3D科研绘图》课程第5节《纹理与渐变》中，就详细讲解了PPT的渐变特性和参数。
具体到图中的小球，其中两个图形都很容易实现：

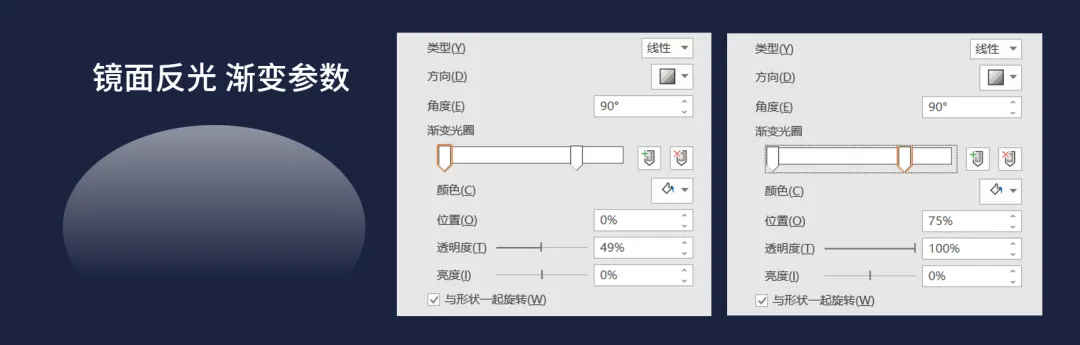

镜面反光是椭圆形添加线性渐变填充

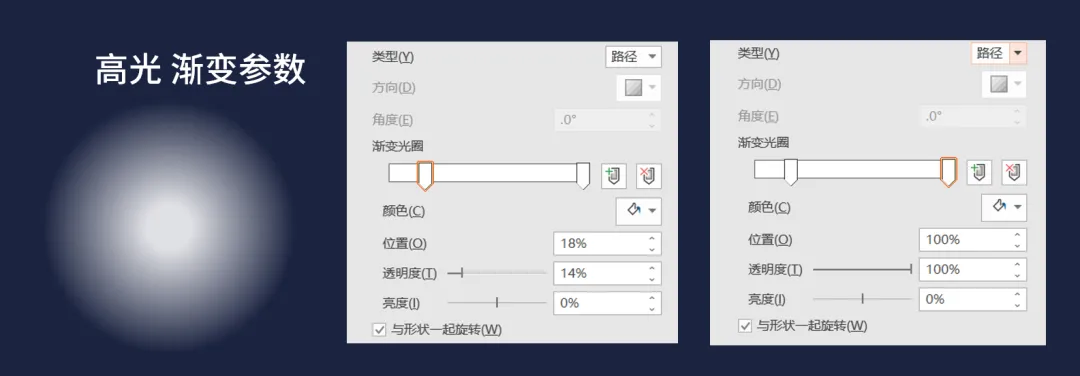

高光是正圆添加路径渐变填充
具体渐变参数如下：

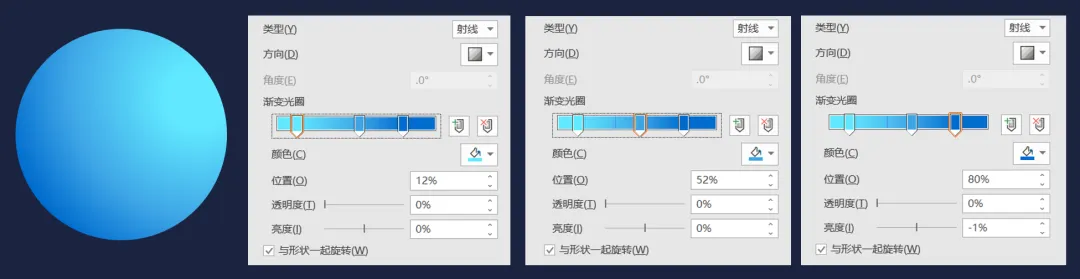

难点在于小球主体和轮廓光，这两个形状使用的都是射线渐变，然而依靠PPT本身的渐变功能，即便渐变参数和我的设置完全一致，也不可能做出图中的效果。
原因是，制作这样的效果，需要调整图形的渐变中心。
渐变中心的设置是PPT中渐变设置的高阶技巧。在《PPT3D科研绘图》课程的第18节《渐变中心》，我已专门进行了非常详细的讲解，具体参数的意义这里不再赘述，下面直接调整这两个参数。

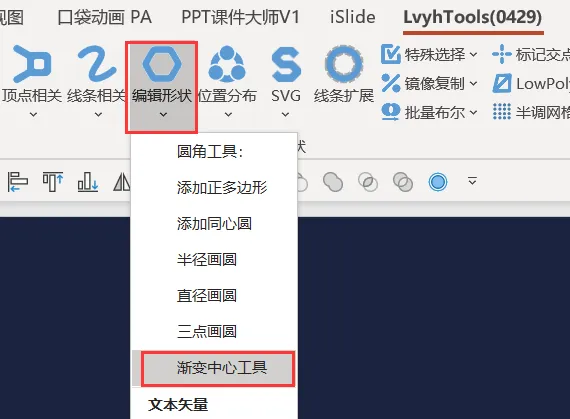

选中形状后，在英豪插件选项卡中，找到“编辑形状”——“渐变中心工具”，

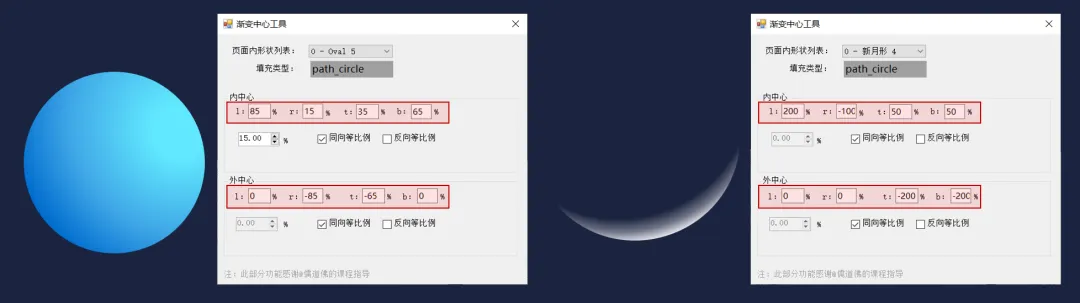

在打开的渐变中心窗口，分别设置小球主体和轮廓光的渐变中心参数：

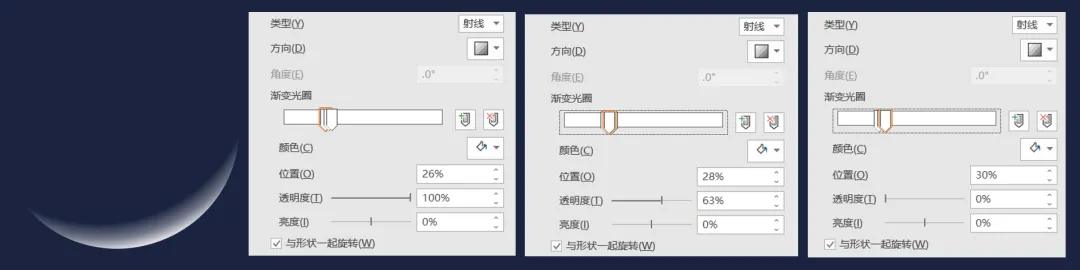

注意，轮廓光的形状用的不是圆，而是新月形。
通过调整渐变和渐变中心得到四个基本元素，组装起来就可以得到例图中的质感强烈的小球了。

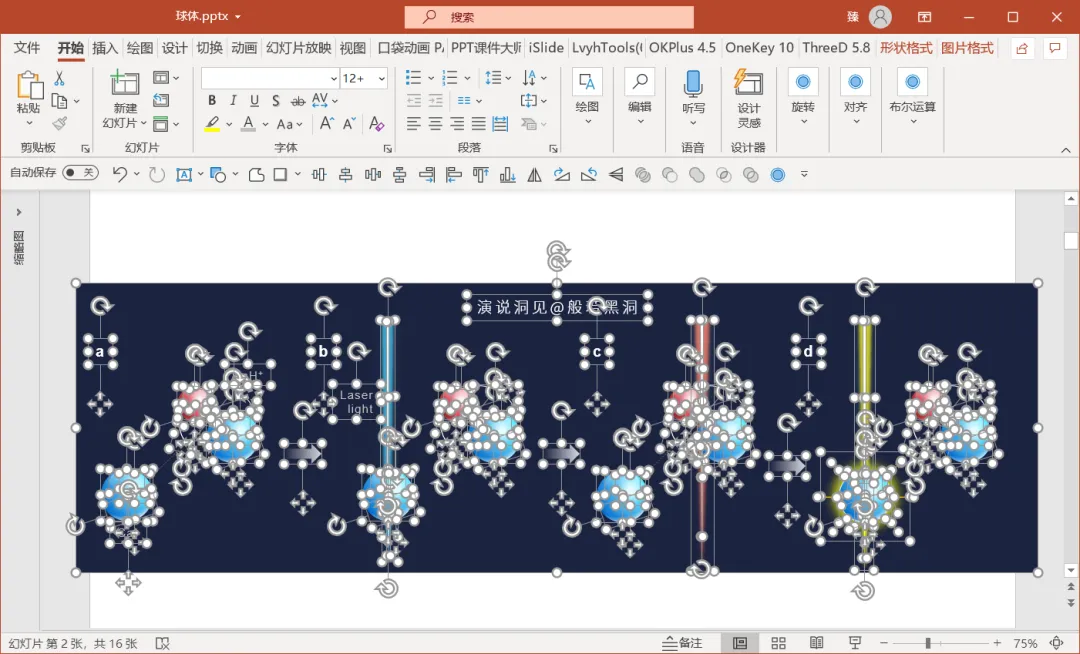

掌握了渐变填充和渐变中心参数，就可以得到多种不同颜色和透明度的质感小球，从而运用到更多实用作图场景中，比如：
催化剂原理示意图

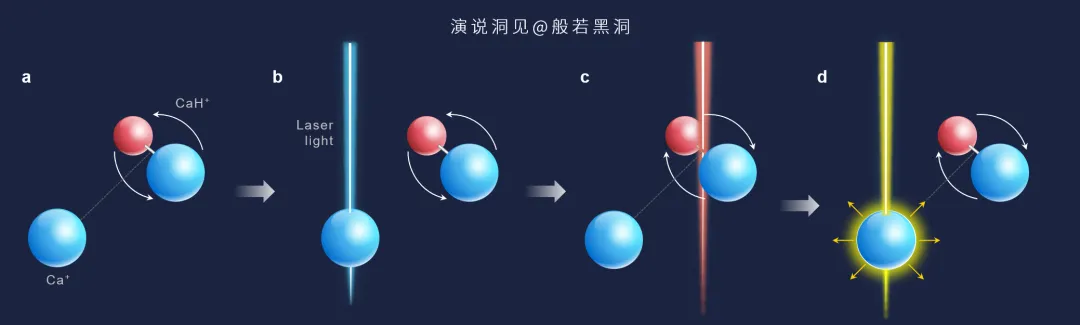

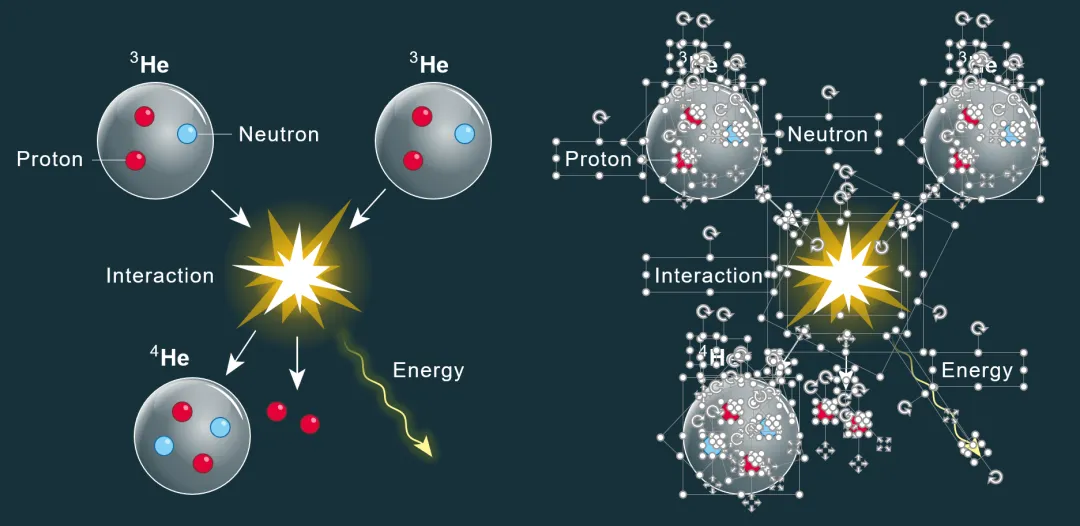

核反应示意图

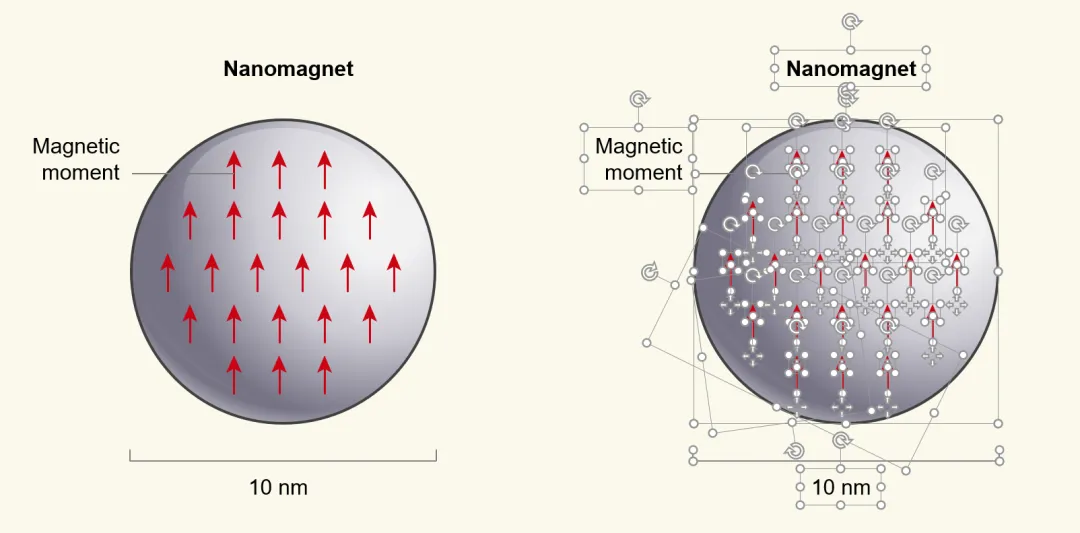

磁性纳米粒子示意图

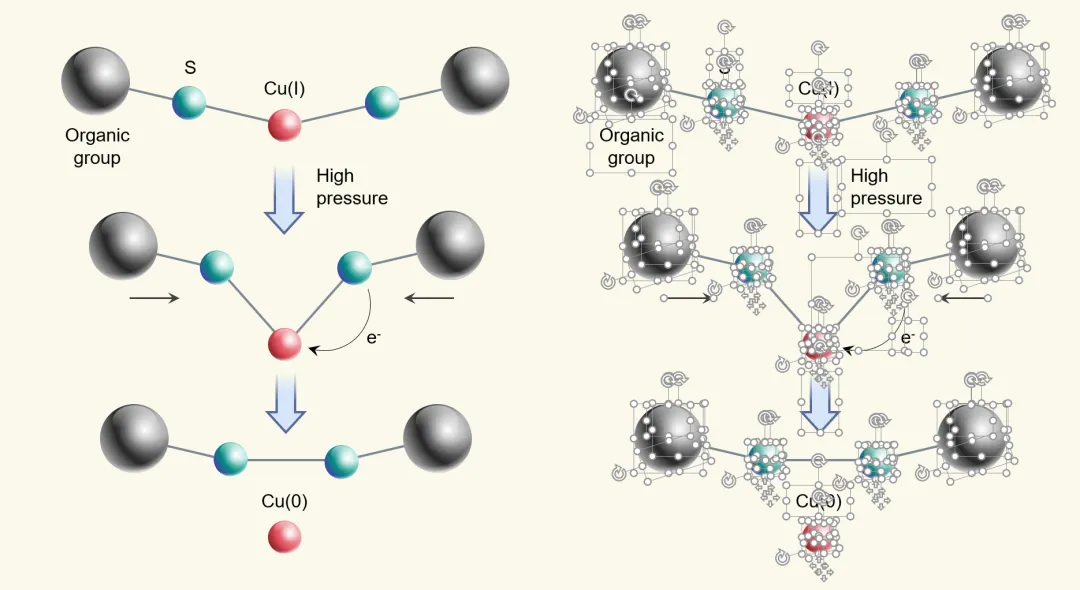

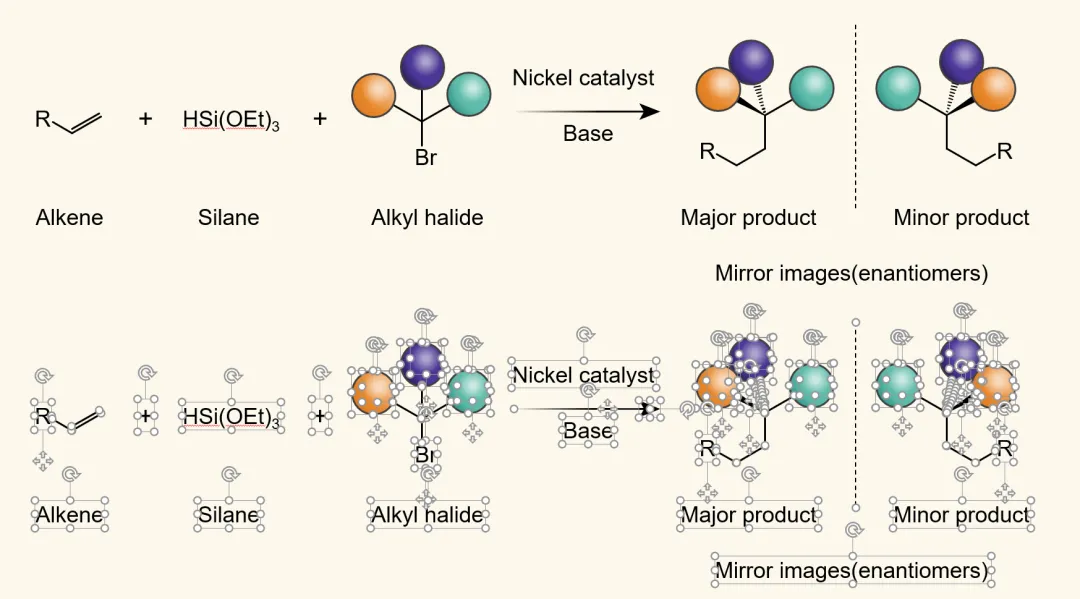

化学反应式
尽管看上去这些小球和最前面的有很大区别，但实际上只是渐变光圈的颜色、透明度和位置稍有不同，个别小球添加了几个作为高光的弧形。

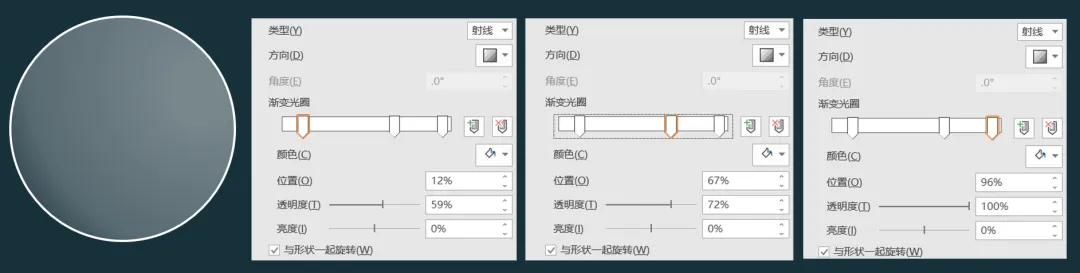

以核反应示意图中透明小球为例：
其中，只有小球主体的渐变参数有所不同，其他形状渐变参数完全一致：
