一、级联型高压储能的技术背景

传统储能系统采用"低压电池+升压变压器"的方案——电池组在低压侧（通常400-800V）通过逆变器转换成交流电，再经升压变压器升至10kV或35kV接入电网。这种方案存在两个固有瓶颈：变压器损耗（约占系统效率的2-3%）和系统体积重量较大。

级联型直接高压储能技术（Cascaded H-Bridge, CHB）的核心理念是：直接通过功率单元的级联产生高压，省掉升压变压器，实现储能系统的高压直挂并网。这一技术路线在大规模储能领域具有显著优势。

级联型高压储能系统由多个功率单元串联而成，每个功率单元包含一个电池组和一个H桥逆变电路。通过控制各功率单元的输出电压波形，叠加后直接产生10kV或35kV的高压交流电，无需变压器即可并网。

▲ 传统升压变压器方案 vs 级联型直接高压方案的架构对比

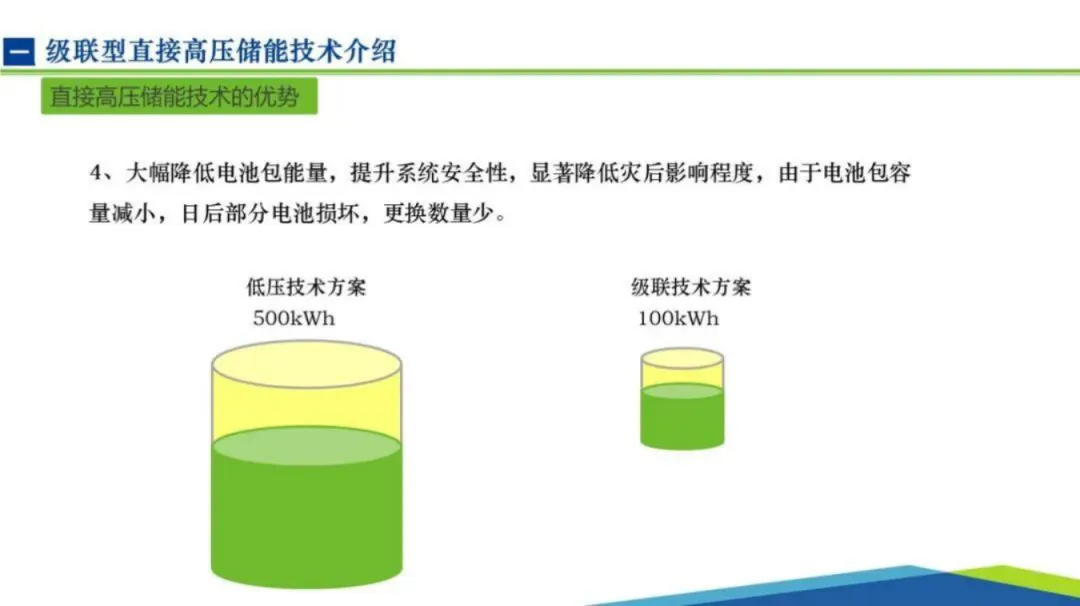

二、级联型高压储能的技术优势

效率更高。 省去升压变压器后，系统充放电效率提升2-3个百分点。对于大规模储能电站来说，效率提升意味着全生命周期收益的显著增加。

占地面积更小。 变压器和低压配电设备占据储能电站相当大的占地面积。级联型方案省去了这些设备，单位容量的占地面积减少30-50%。

模块化设计。 每个功率单元在电气隔离和机械结构上都是独立的，便于安装、维护和扩容。某个功率单元故障时，可以通过旁路机制将其隔离，系统降额运行而非完全停机。

电能质量更优。 级联型拓扑通过多电平调制技术，可以输出接近正弦波的电压波形，谐波含量远低于传统两电平逆变器，对电网的电能质量影响更小。

▲ 级联型高压储能四大技术优势的量化对比分析

三、关键技术挑战

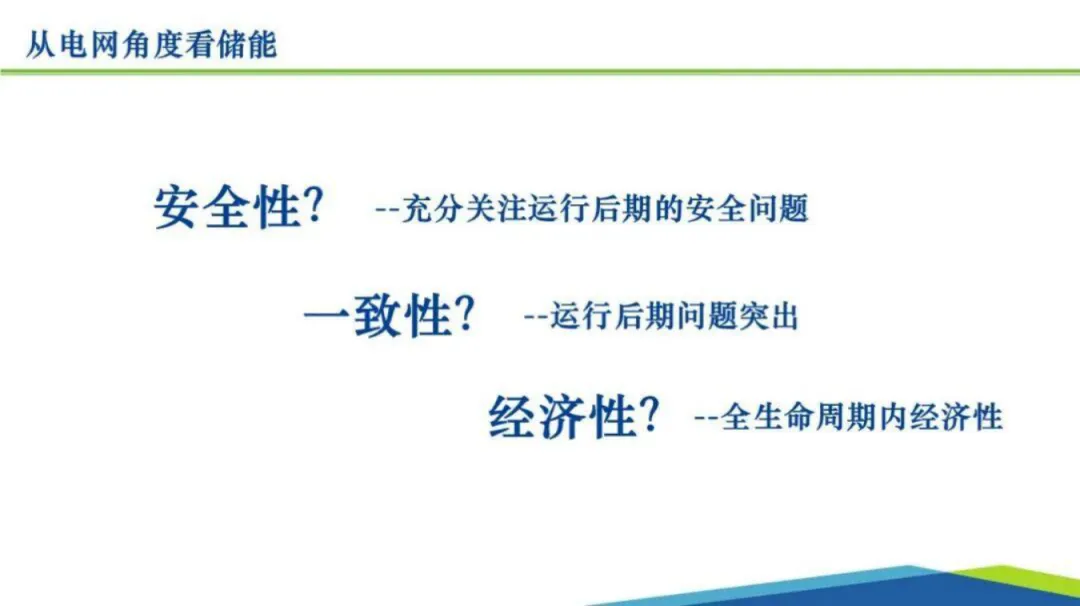

级联型高压储能虽然在效率、占地和模块化方面具有显著优势，但在技术上仍面临几个关键挑战。

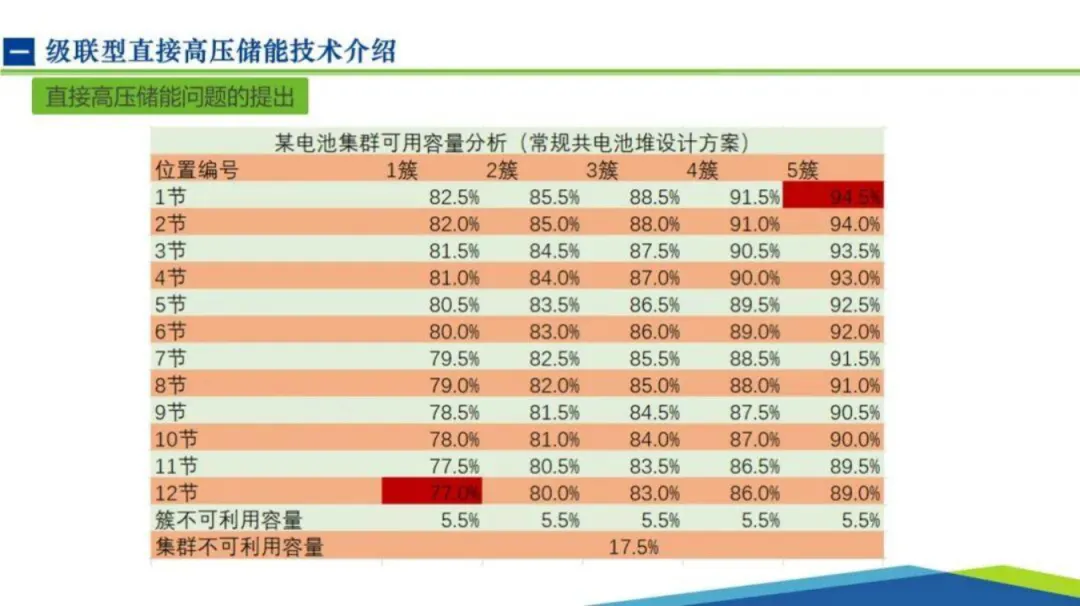

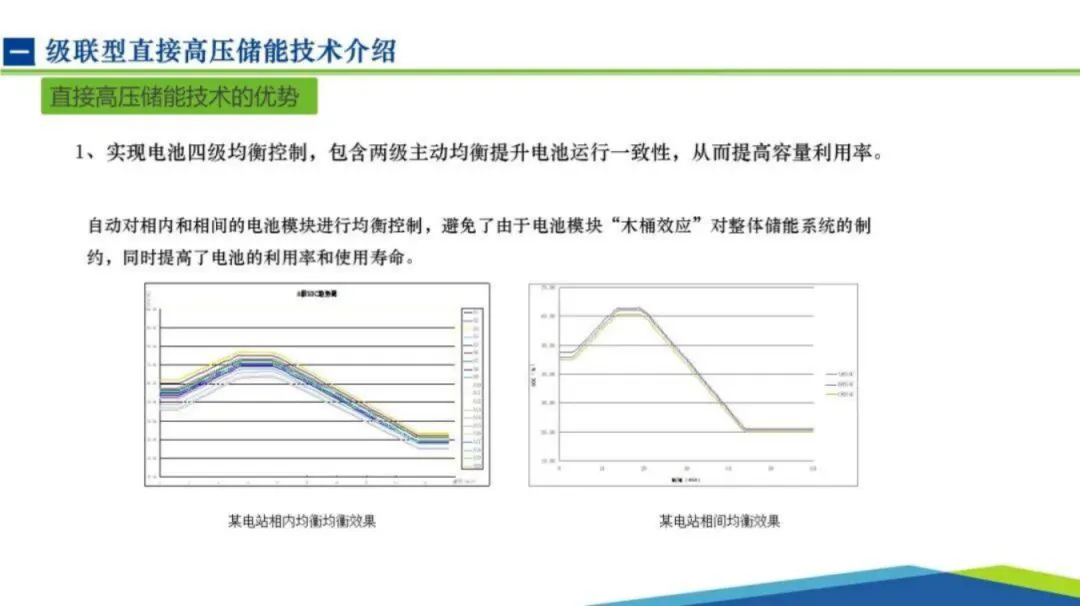

电池一致性要求更高。 级联型拓扑中，各功率单元的电池组充放电状态需要在控制系统的协调下保持一致。如果某个单元的电池衰减速度与其他单元不一致，将影响整个系统的可用容量和运行安全性。这是级联型方案在实际运行中最核心的技术难题。

绝缘和安全性。 高压侧的绝缘设计要求远高于低压方案。各功率单元之间、功率单元与地之间都需要满足严格的绝缘配合要求，确保在极端故障条件下的人身和设备安全。

控制系统复杂度。 级联型拓扑需要同时协调数十到数百个功率单元的工作状态，控制算法的复杂度和对通信系统的要求都比传统方案高出一个量级。

▲ 级联型高压储能面临的三大技术挑战及当前主流解决方案

四、应用场景

级联型高压储能主要面向大规模储能电站和新能源配套场景。

在电网侧独立储能电站中，级联型方案的高效率和小占地面积优势最为突出。一个100MW/200MWh的级联型储能电站，比同容量的变压器方案年节省约100-150万kWh的变压器损耗，相当于增加年收益约50-80万元。

在新能源配套储能中，级联型方案特别适合需要频繁充放电的"日循环"场景——光伏电站每天一次完整充放循环。效率提升2%在日循环场景中产生的收益累积效应非常显著。

级联型高压储能技术正处于从示范验证到规模化应用的关键阶段。随着碳化硅（SiC）等下一代功率器件的应用，级联型方案的功率密度和效率还将进一步提升。
