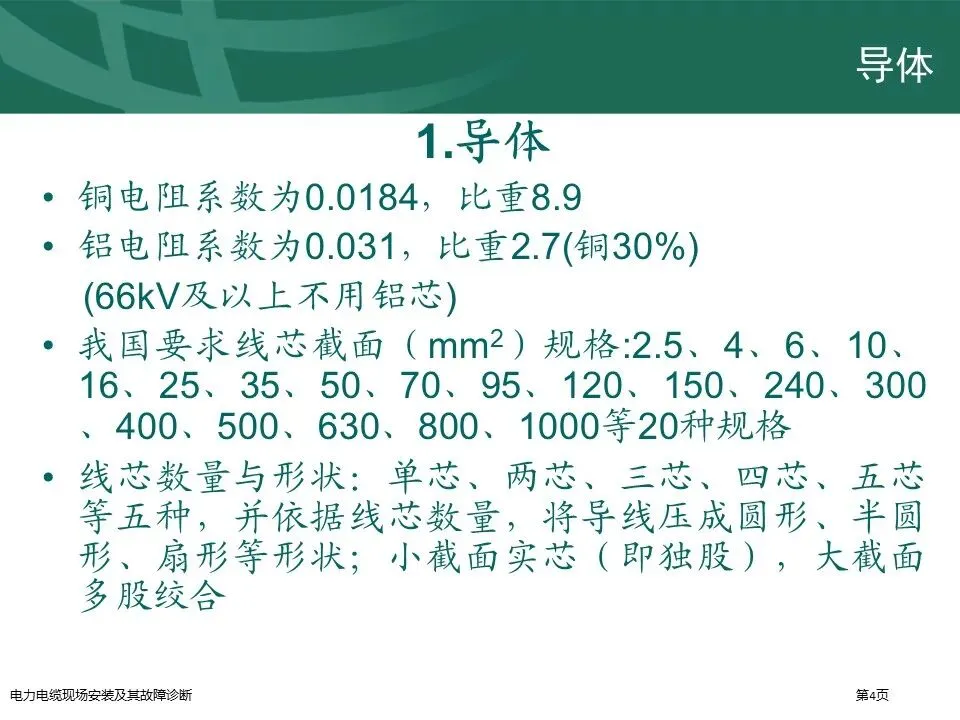

1.导体
铜电阻系数为0.0184，比重8.9
铝电阻系数为0.031，比重2.7(铜30%)
66kV及以上不用铝芯)
要求线芯截面（mm2）规格:2.5、4、6、10、16、25、35、50、70、95、120、150、240、300、400、500、630、800、1000等20种规格
线芯数量与形状：单芯、两芯、三芯、四芯、五芯等五种，并依据线芯数量，将导线压成圆形、半圆形、扇形等形状；小截面实芯（即独股），大截面多股绞合

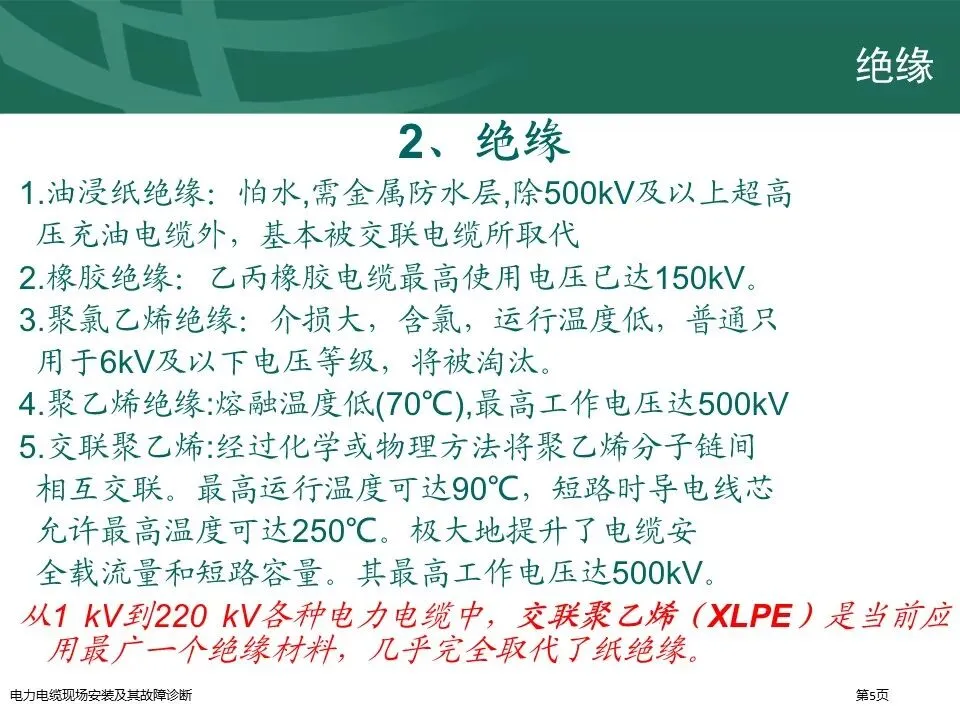

2、绝缘

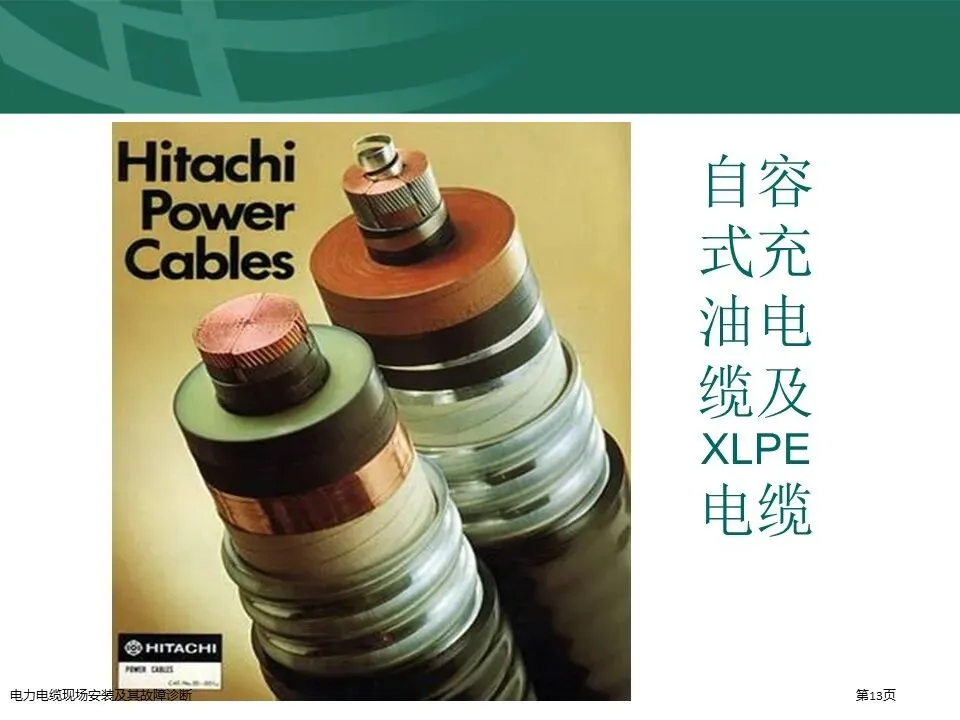

1.油浸纸绝缘：怕水,需金属防水层,除500kV及以上超高压充油电缆外，基本被交联电缆所取代
2.橡胶绝缘：乙丙橡胶电缆最高使用电压已达150kV。
3.聚氯乙烯绝缘：介损大，含氯，运行温度低，普通只用于6kV及以下电压等级，将被淘汰。
4.聚乙烯绝缘:熔融温度低(70℃),最高工作电压达500kV

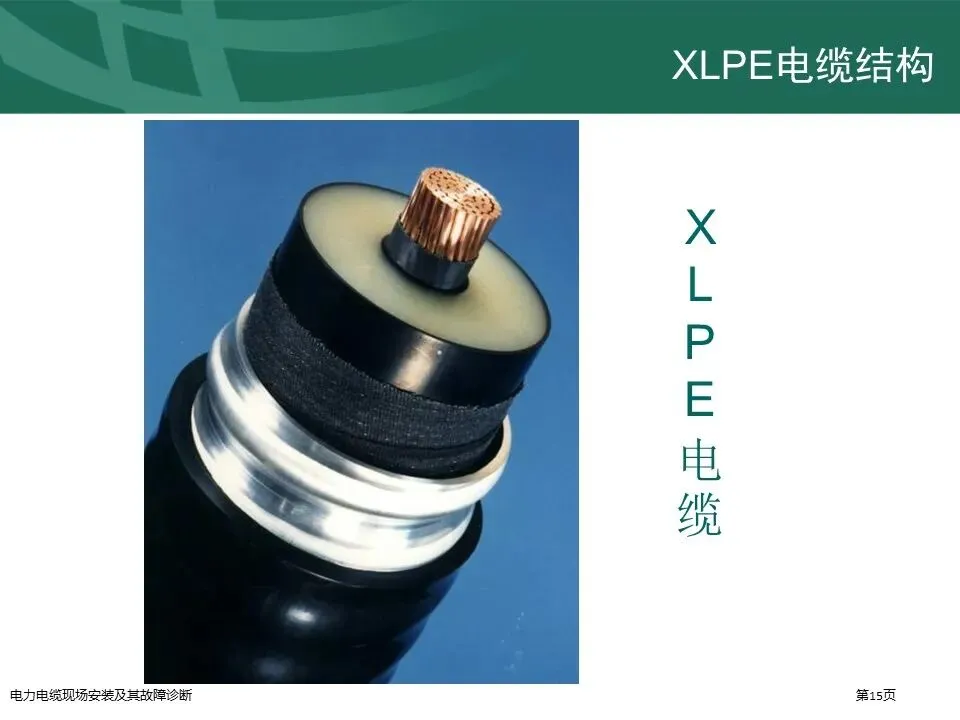

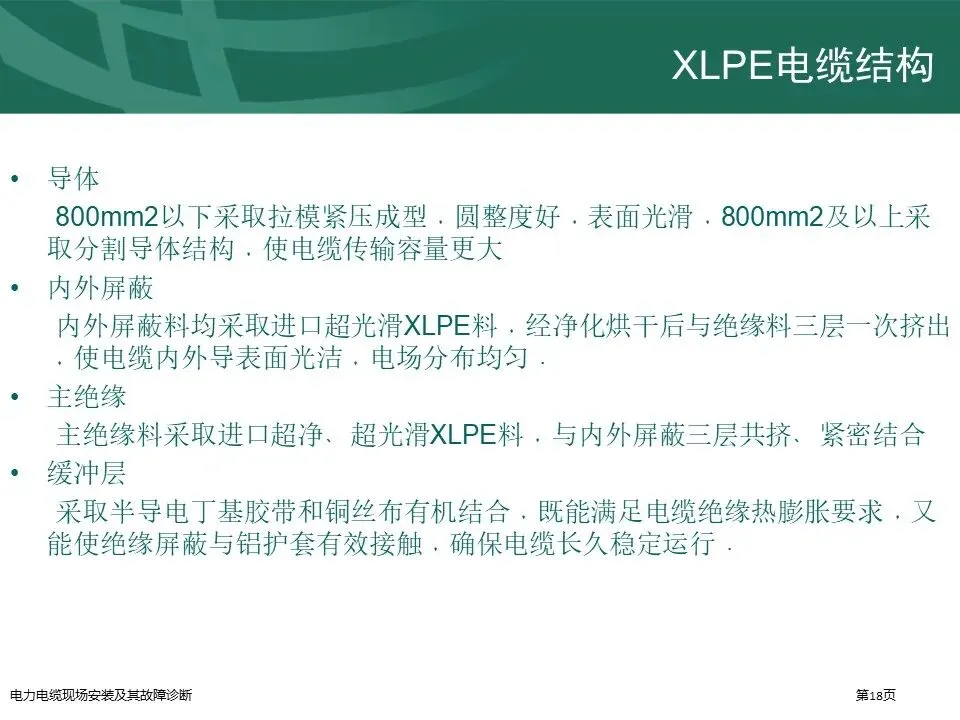

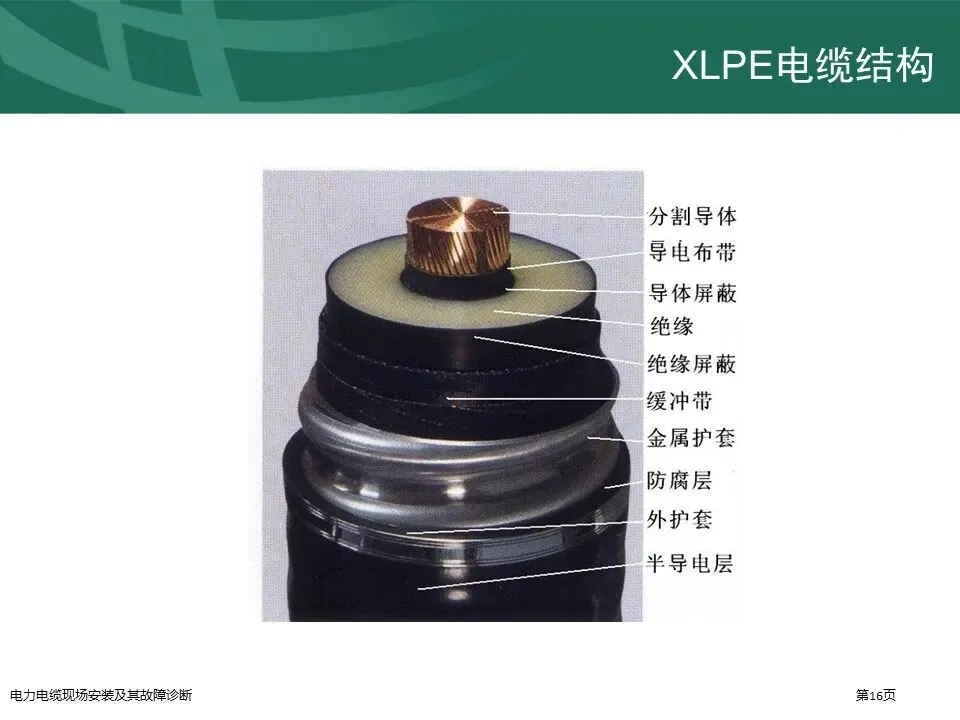

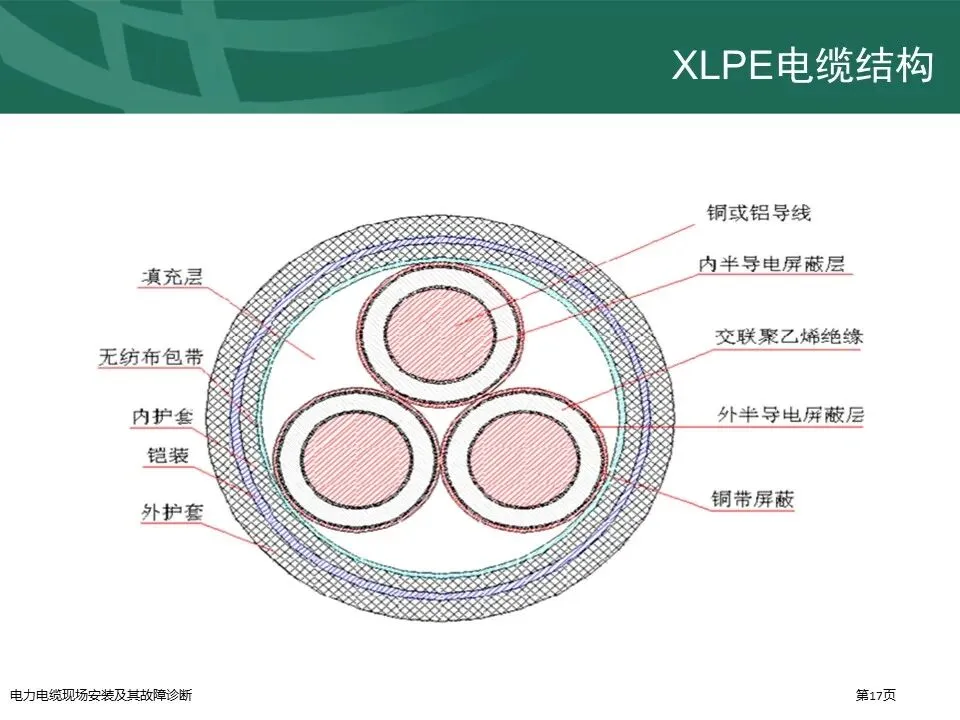

5.交联聚乙烯:经过化学或物理方法将聚乙烯分子链间相互交联。最高运行温度可达90℃，短路时导电线芯
允许最高温度可达250℃。极大地提升了电缆安全载流量和短路容量。其最高工作电压达500kV。
从1kV到220kV各种电力电缆中，交联聚乙烯（XLPE）是当前应用最广一个绝缘材料，几乎完全取代了纸绝缘。

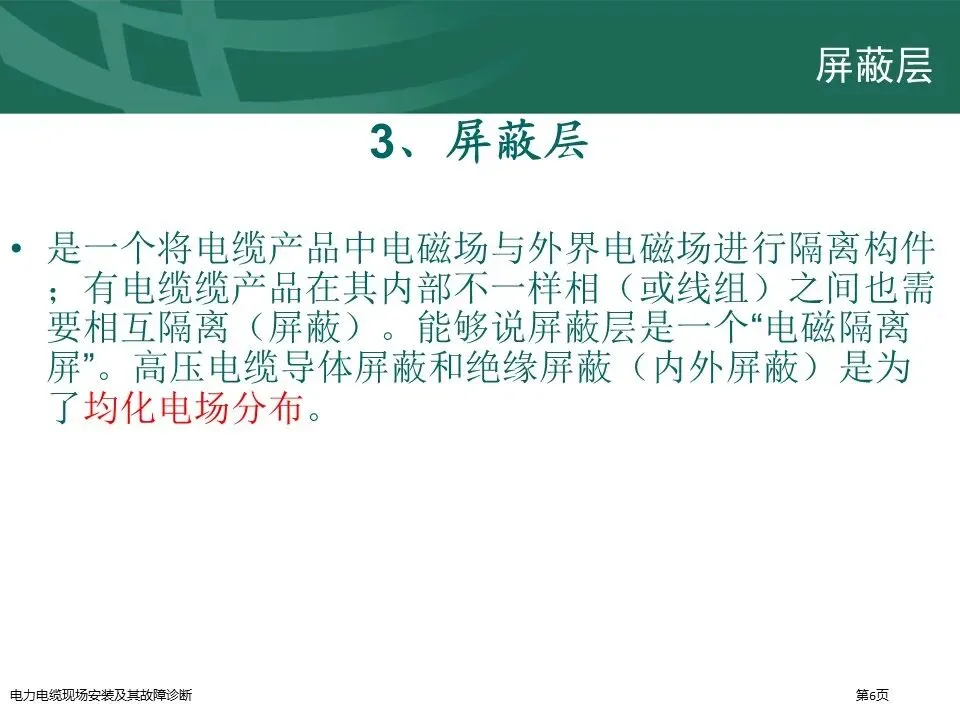

3、屏蔽层
是一个将电缆产品中电磁场与外界电磁场进行隔离构件；有电缆缆产品在其内部不一样相（或线组）之间也需要相互隔离（屏蔽）。能够说屏蔽层是一个“电磁隔离屏”。高压电缆导体屏蔽和绝缘屏蔽（内外屏蔽）是为了均化电场分布。

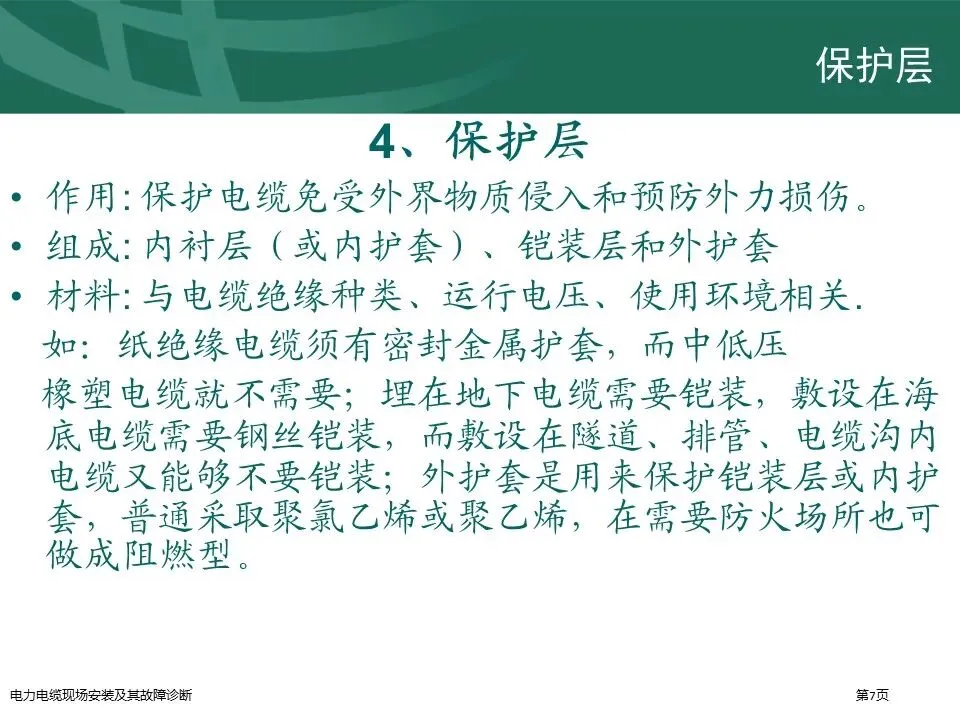

4、保护层
作用: 保护电缆免受外界物质侵入和预防外力损伤。
组成: 内衬层（或内护套）、铠装层和外护套
材料: 与电缆绝缘种类、运行电压、使用环境相关.
如：纸绝缘电缆须有密封金属护套，而中低压
橡塑电缆就不需要；埋在地下电缆需要铠装，敷设在海底电缆需要钢丝铠装，而敷设在隧道、排管、电缆沟内电缆又能够不要铠装；外护套是用来保护铠装层或内护套，普通采取聚氯乙烯或聚乙烯，在需要防火场所也可做成阻燃型。

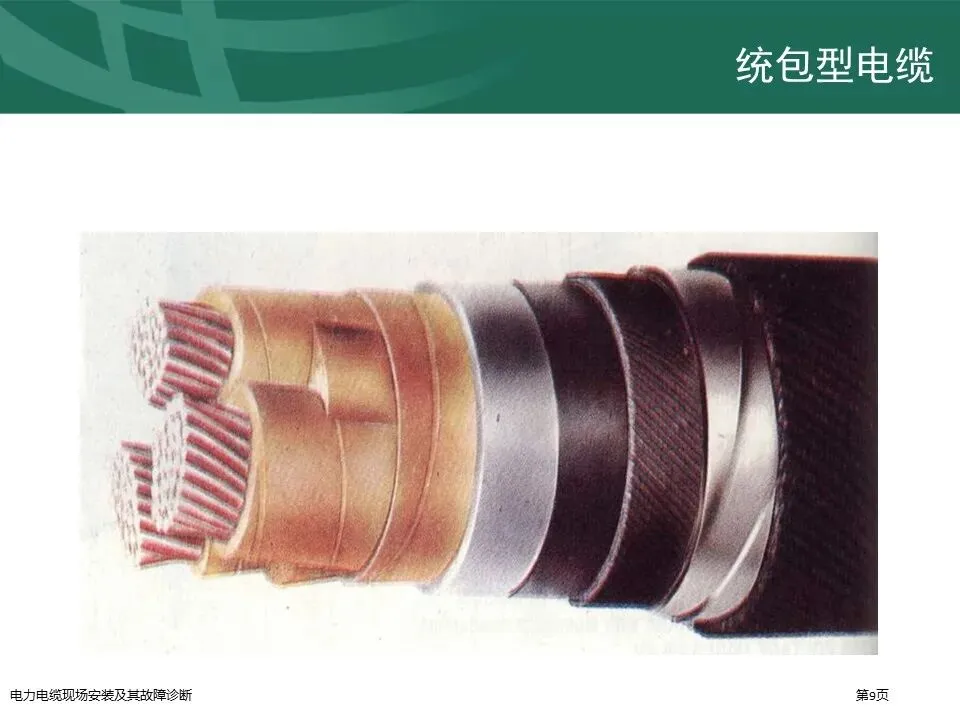

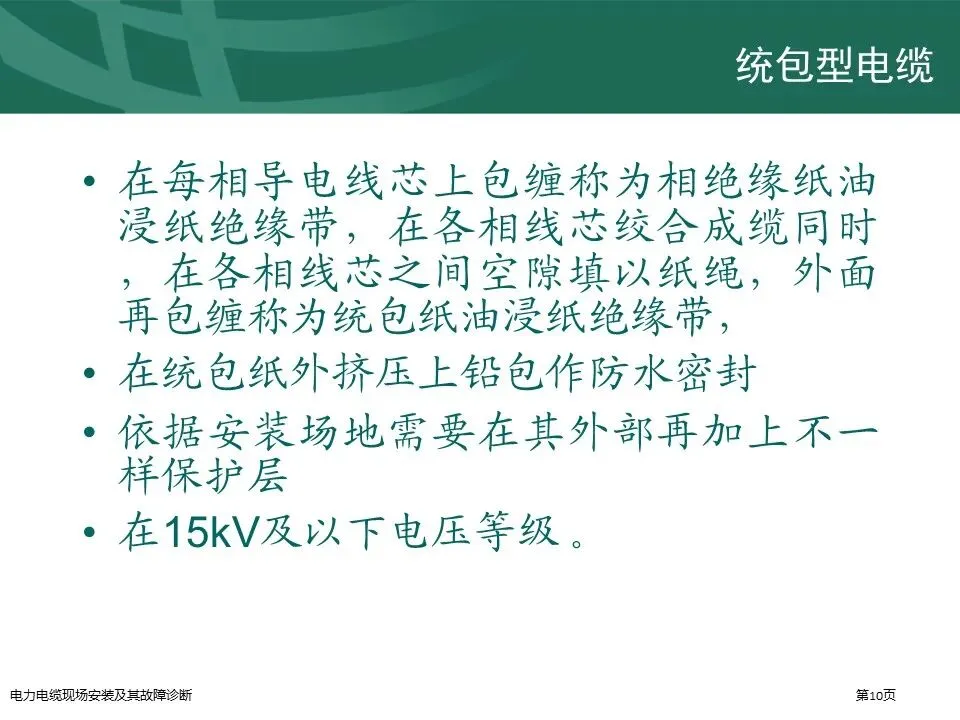

在每相导电线芯上包缠称为相绝缘纸油浸纸绝缘带，在各相线芯绞合成缆同时，在各相线芯之间空隙填以纸绳，外面再包缠称为统包纸油浸纸绝缘带，
在统包纸外挤压上铅包作防水密封
依据安装场地需要在其外部再加上不一样保护层
在15kV及以下电压等级 。

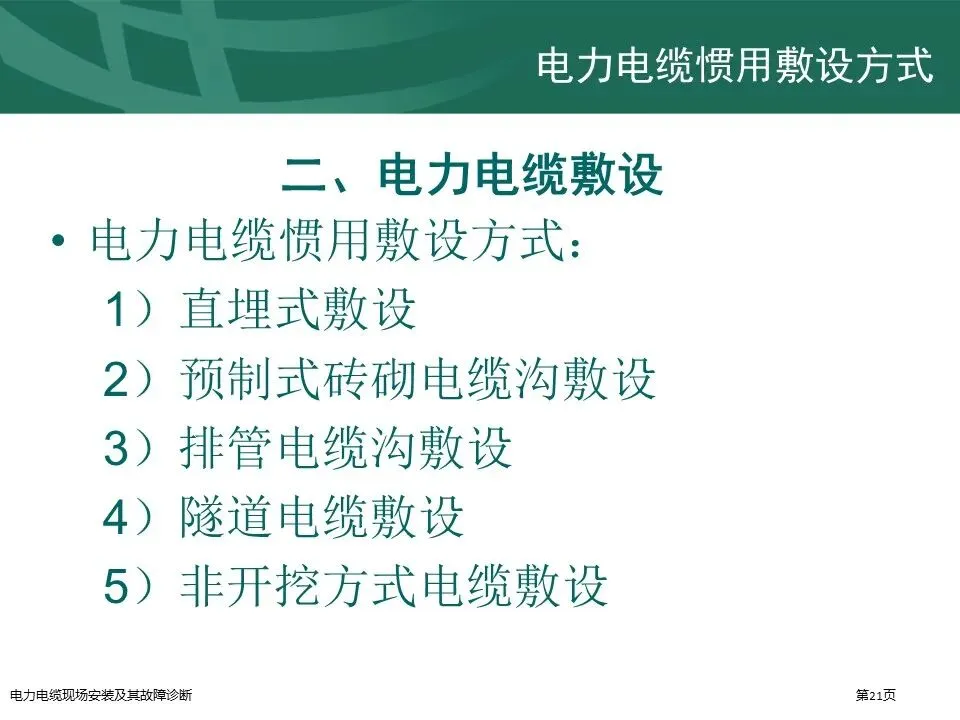

二、电力电缆敷设
电力电缆惯用敷设方式：
1）直埋式敷设
2）预制式砖砌电缆沟敷设
3）排管电缆沟敷设
4）隧道电缆敷设
5）非开挖方式电缆敷设

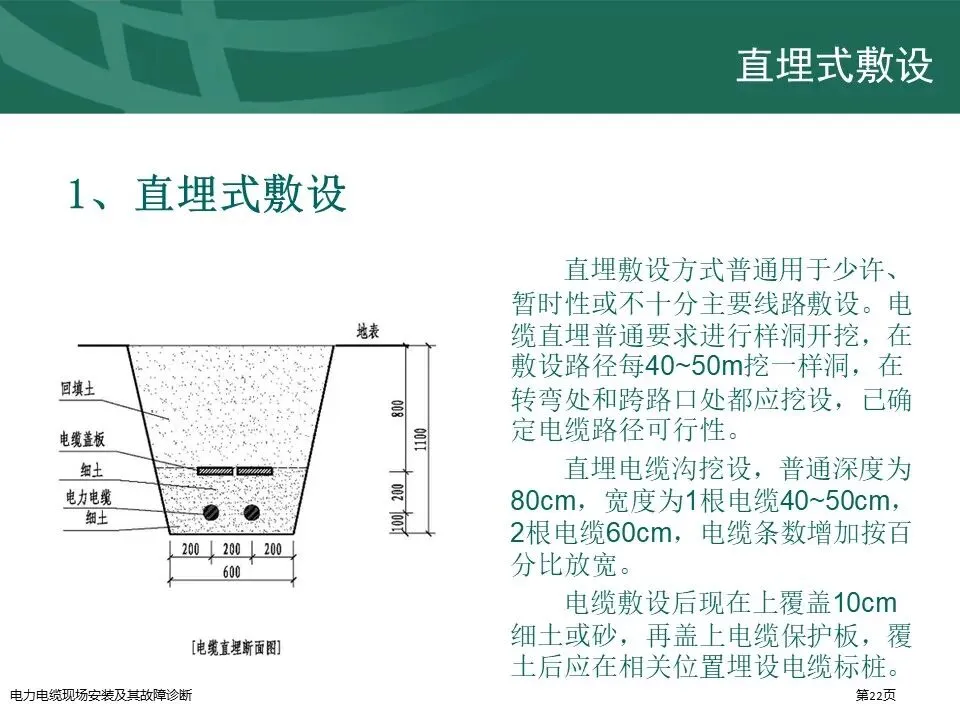

1、直埋式敷设
直埋敷设方式普通用于少许、暂时性或不十分主要线路敷设。电缆直埋普通要求进行样洞开挖，在敷设路径每40~50m挖一样洞，在转弯处和跨路口处都应挖设，已确定电缆路径可行性。
直埋电缆沟挖设，普通深度为80cm，宽度为1根电缆40~50cm，2根电缆60cm，电缆条数增加按百分比放宽。
电缆敷设后现在上覆盖10cm细土或砂，再盖上电缆保护板，覆土后应在相关位置埋设电缆标桩。

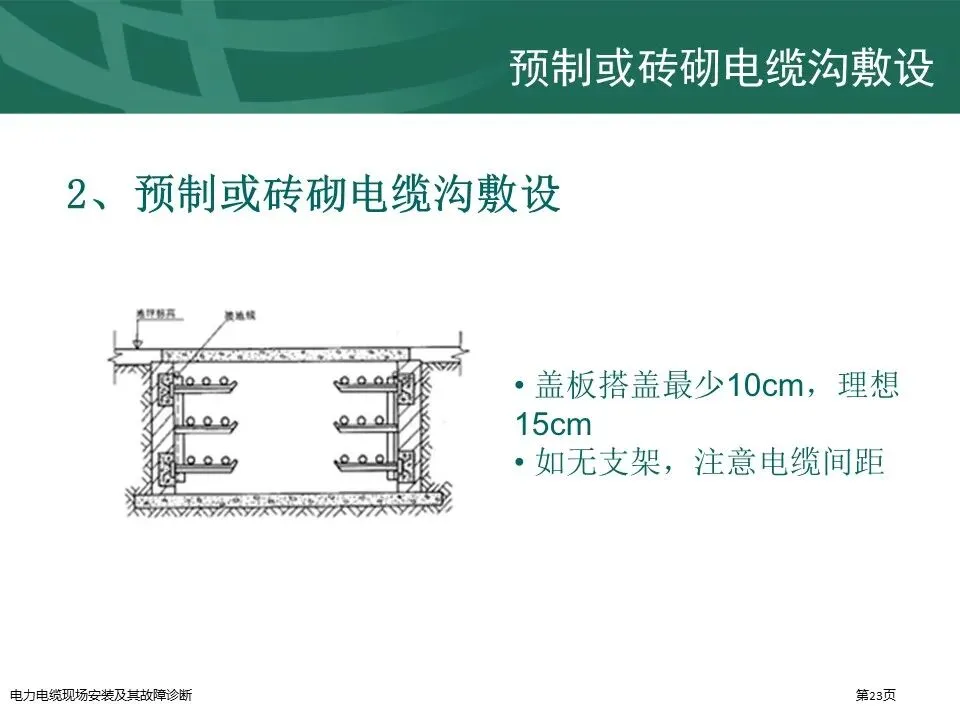

2、预制或砖砌电缆沟敷设
盖板搭盖最少10cm，理想15cm
如无支架，注意电缆间距

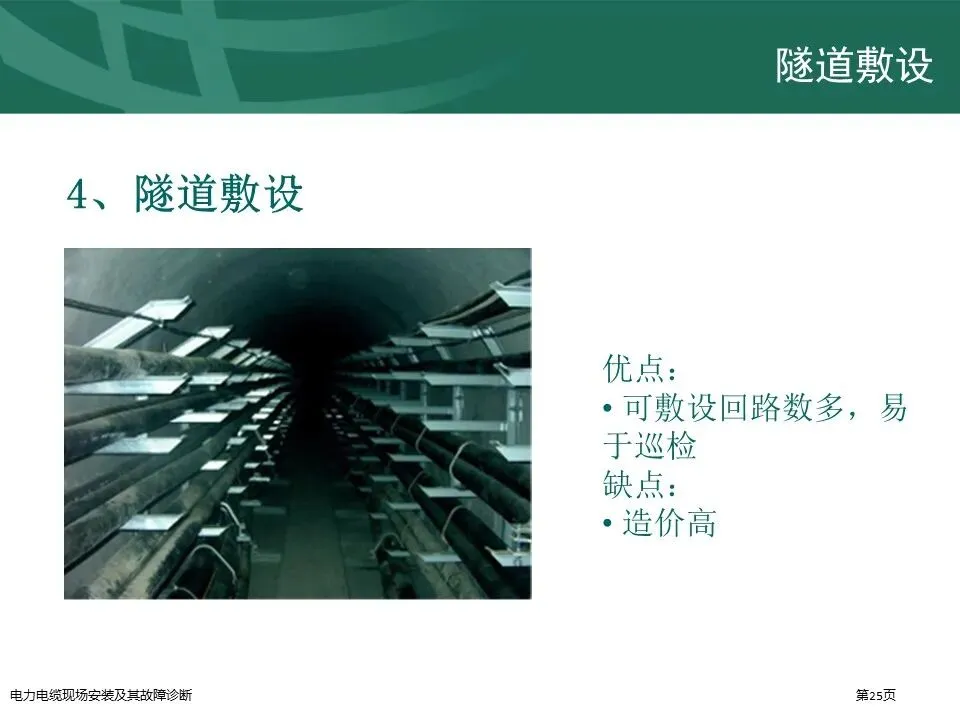

4、隧道敷设
优点：
可敷设回路数多，易于巡检
缺点：
造价高
