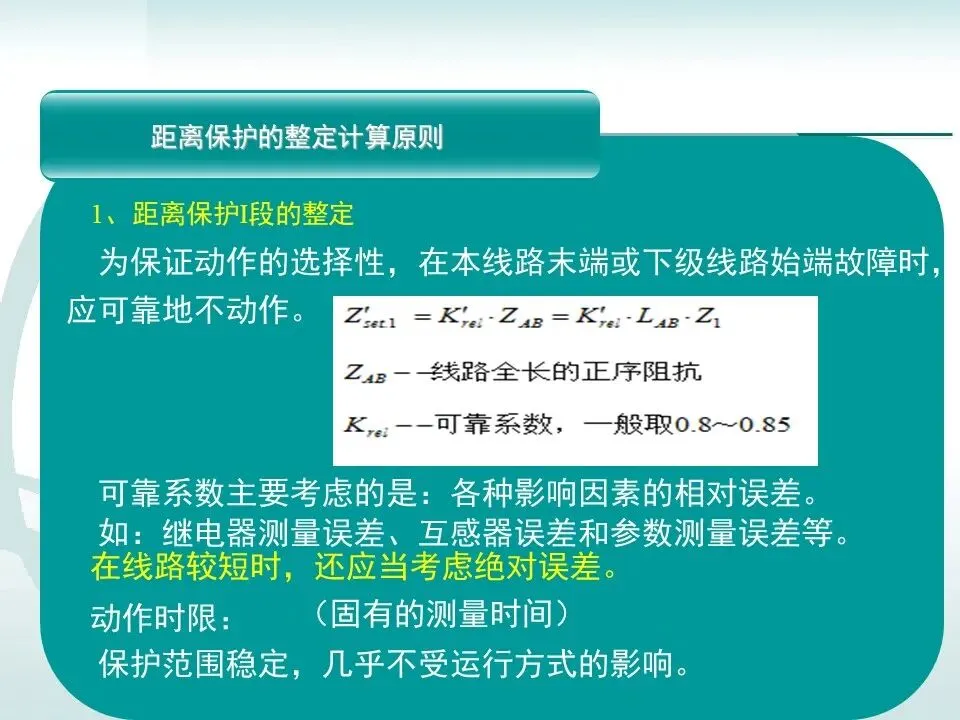

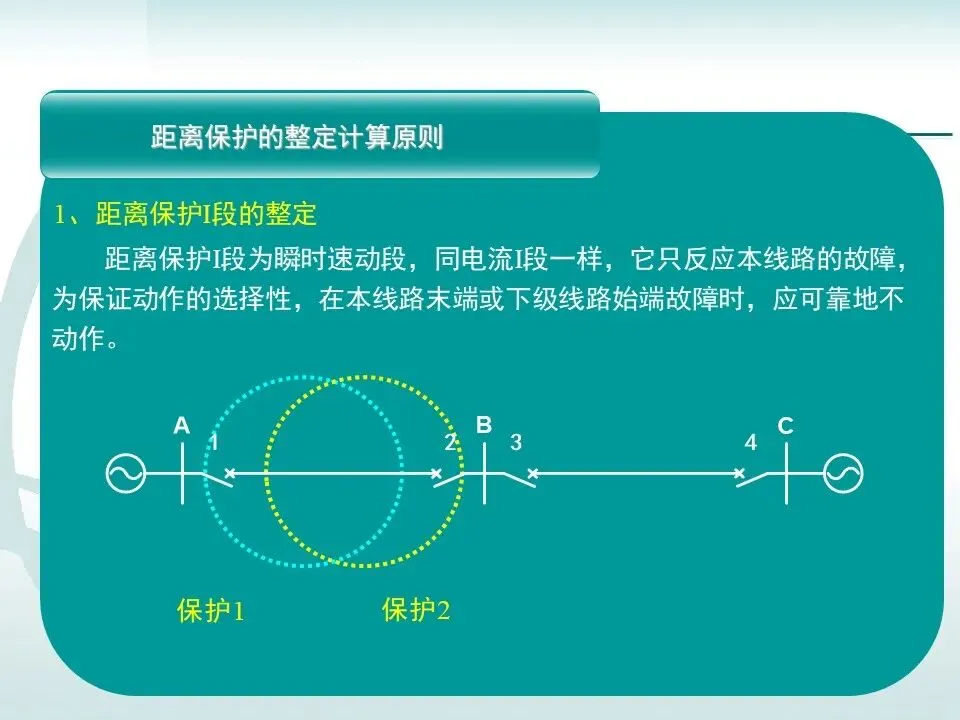

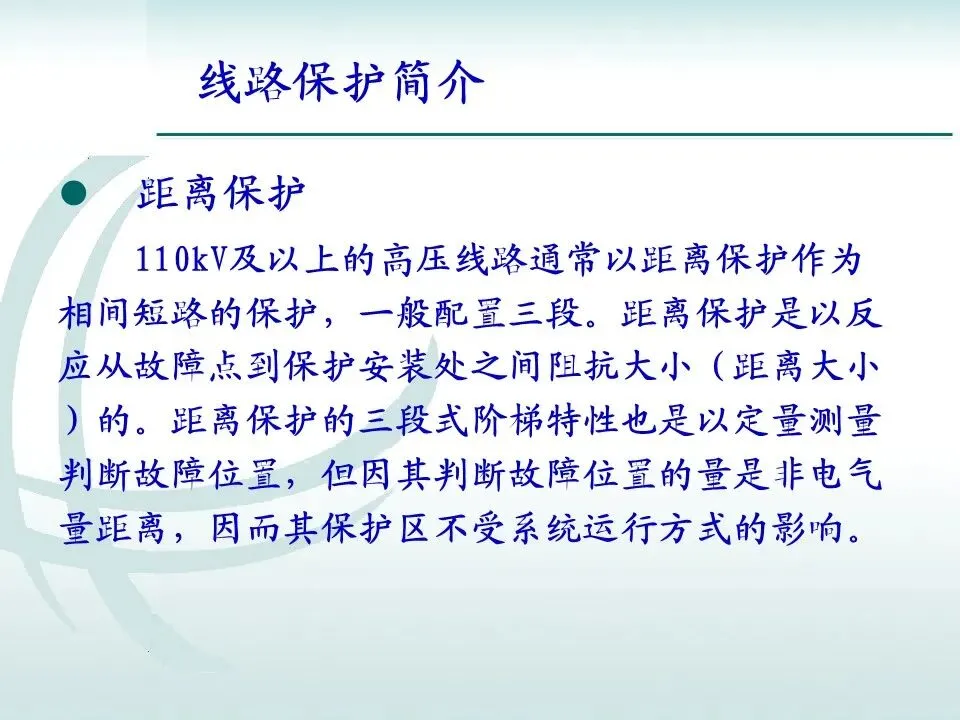

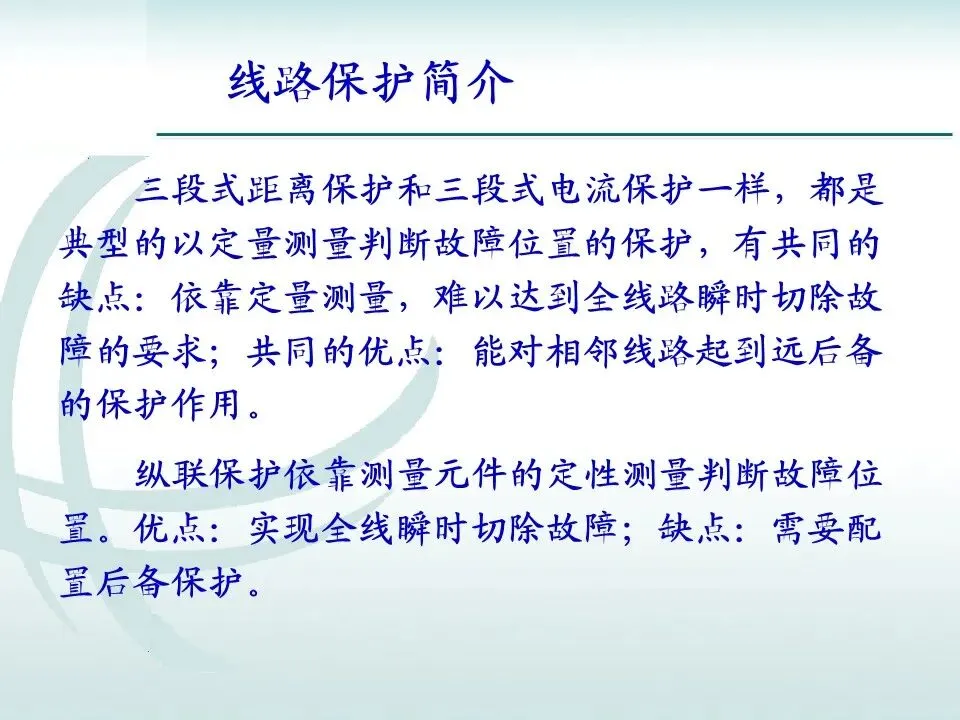

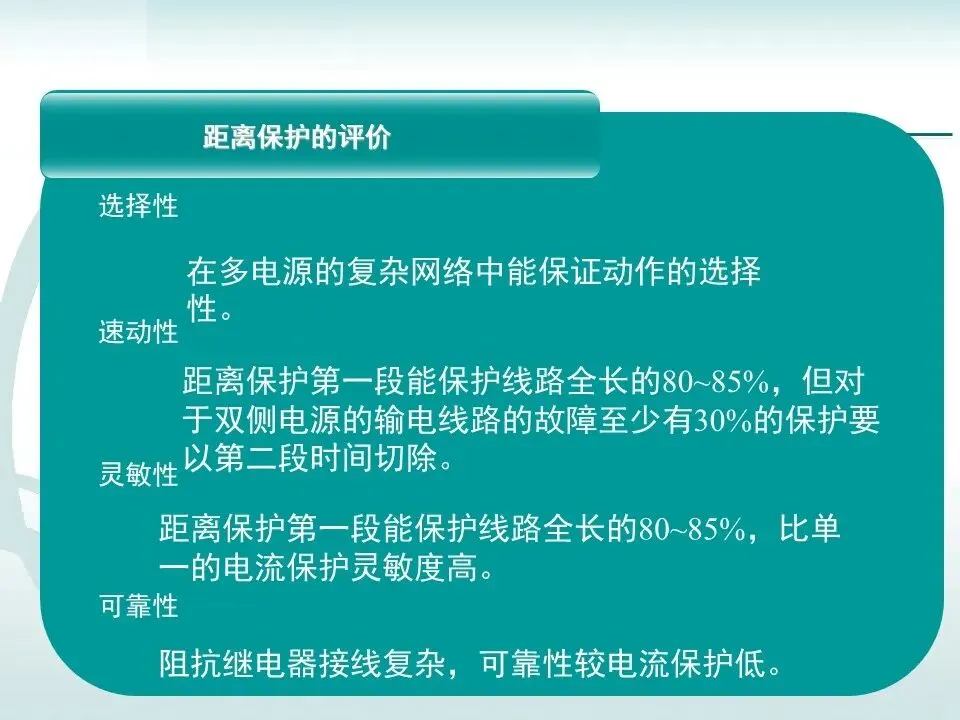

三段式距离保护和三段式电流保护一样，都是典型的以定量测量判断故障位置的保护，有共同的缺点：依靠定量测量，难以达到全线路瞬时切除故障的要求；共同的优点：能对相邻线路起到远后备的保护作用。

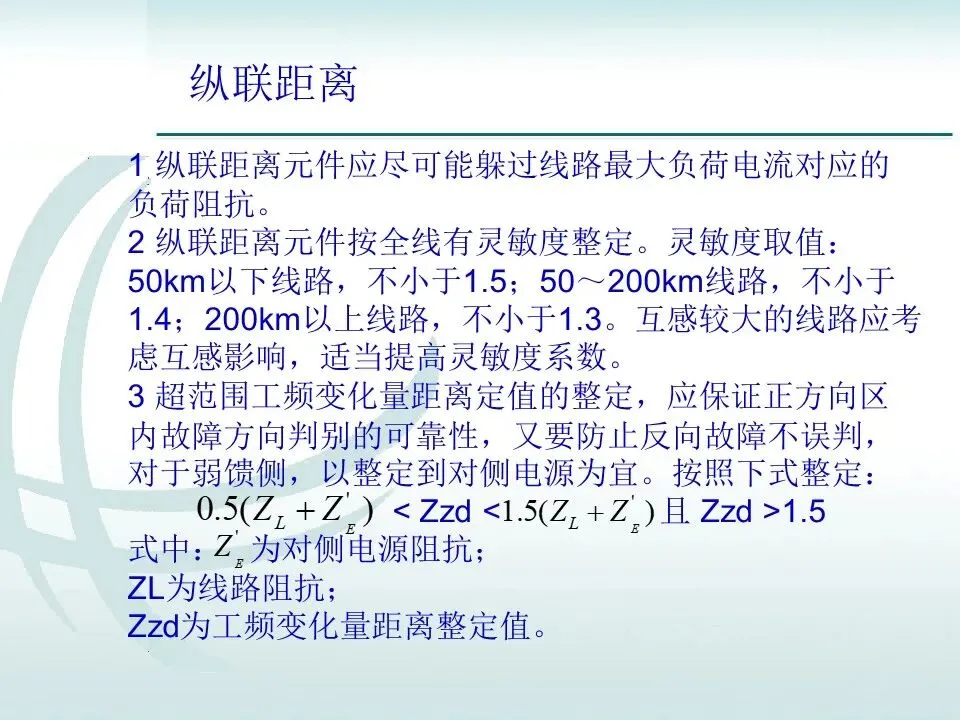

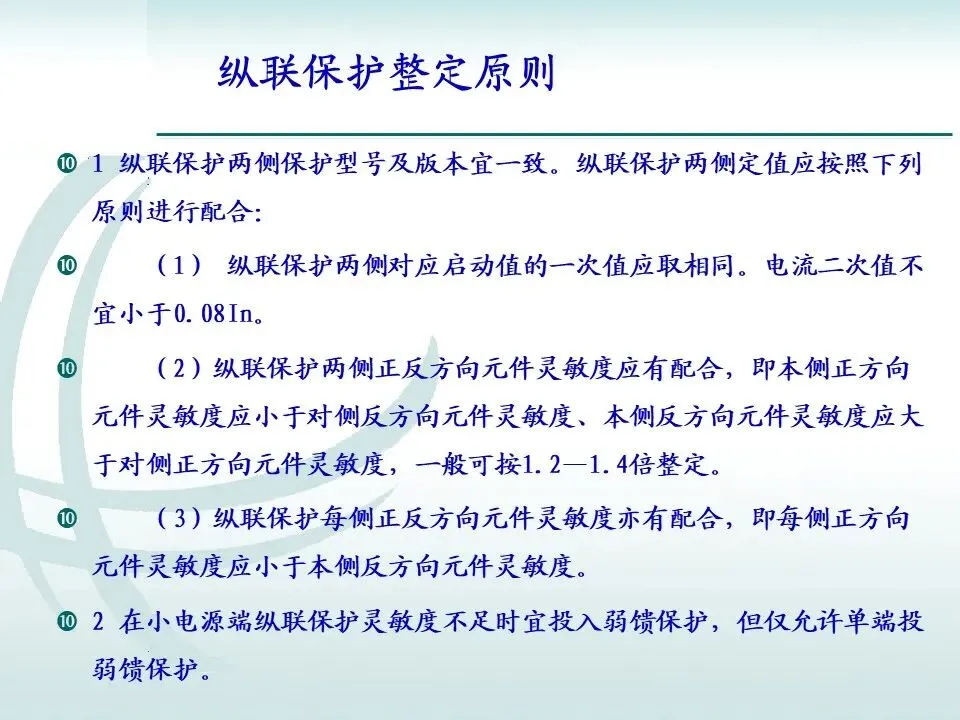

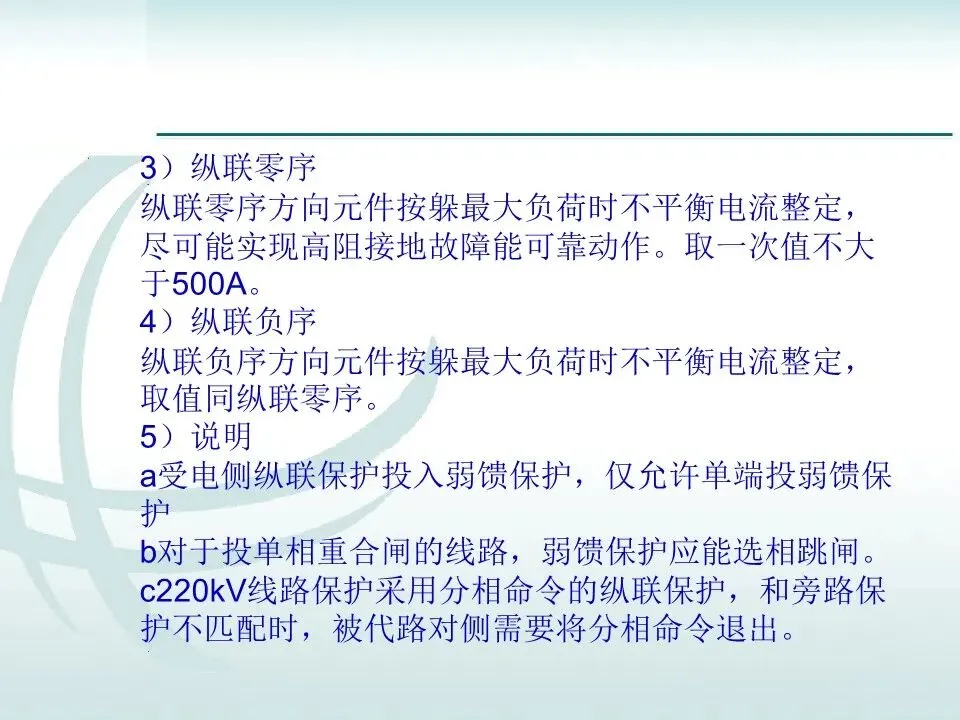

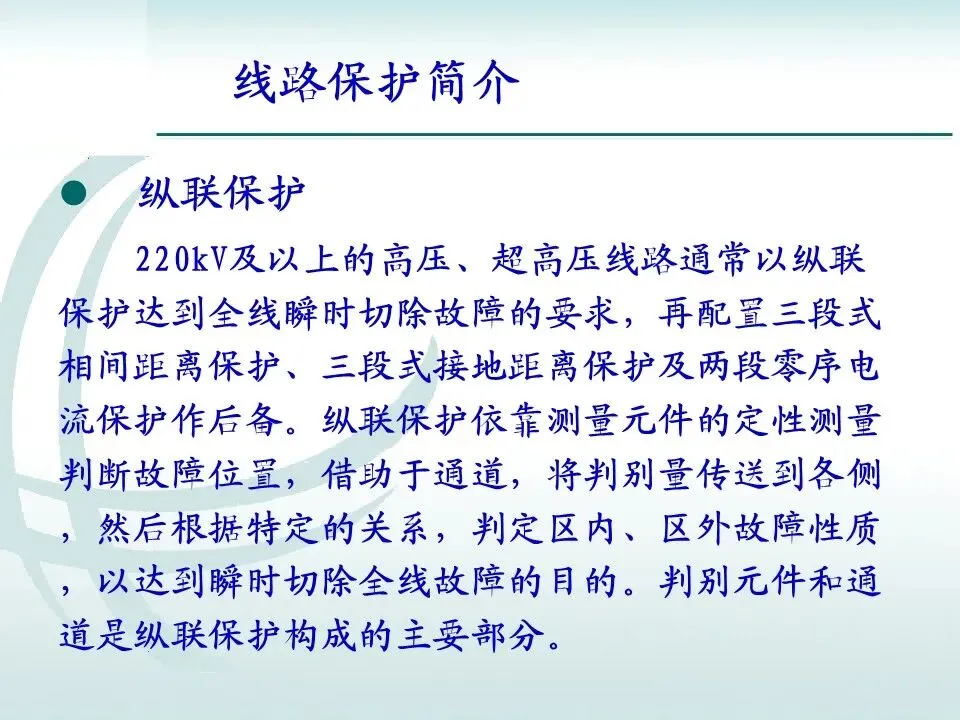

纵联保护依靠测量元件的定性测量判断故障位置。优点：实现全线瞬时切除故障；缺点：需要配置后备保护。

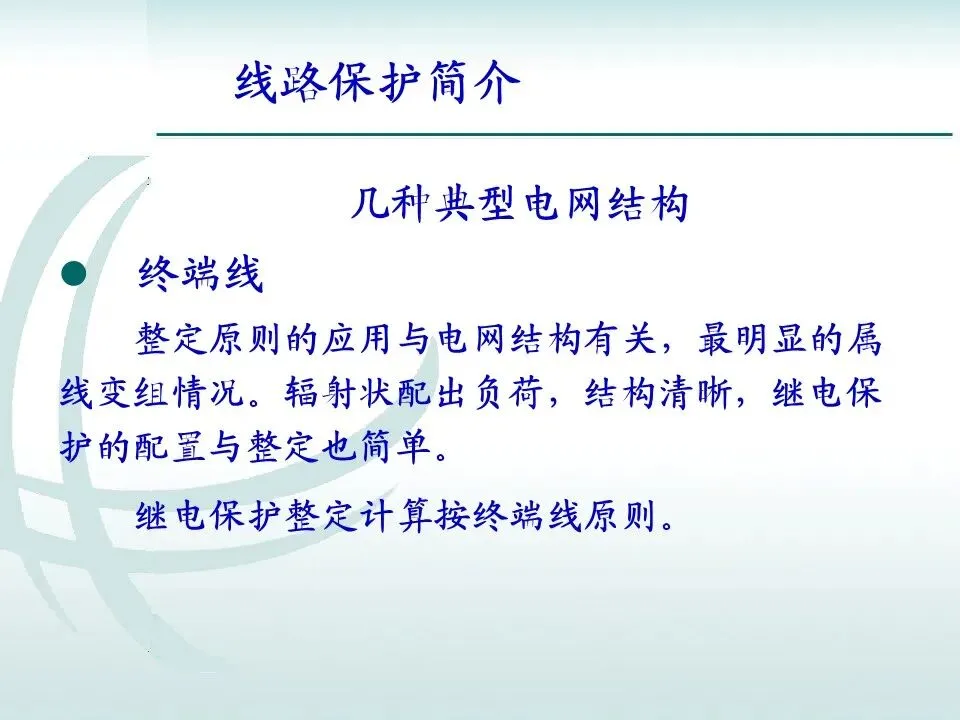

几种典型电网结构

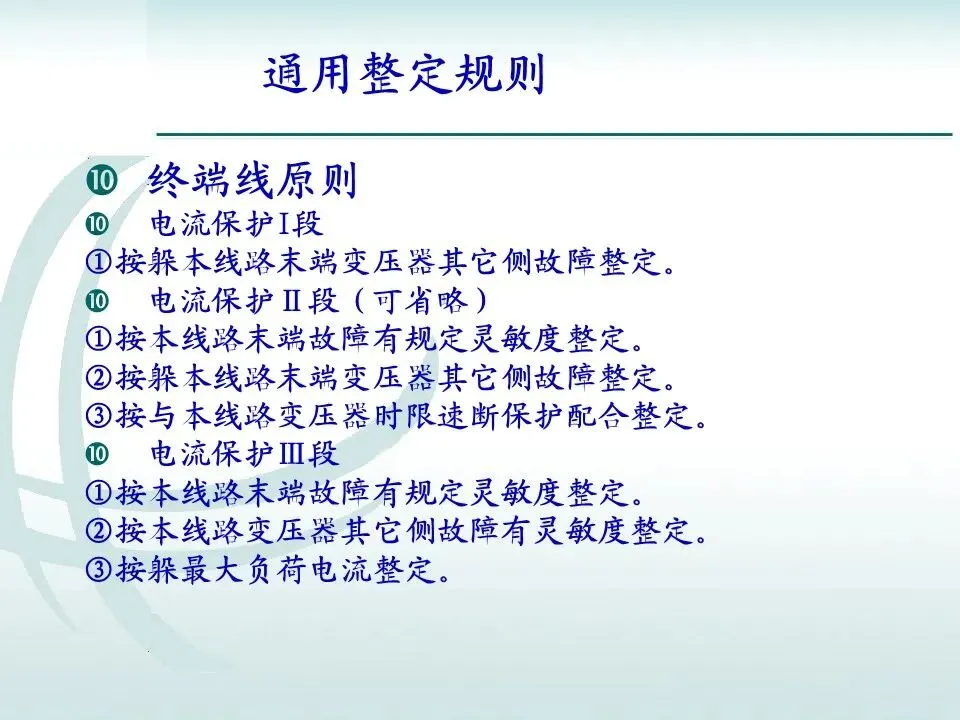

终端线
整定原则的应用与电网结构有关，最明显的属线变组情况。辐射状配出负荷，结构清晰，继电保护的配置与整定也简单。
继电保护整定计算按终端线原则。

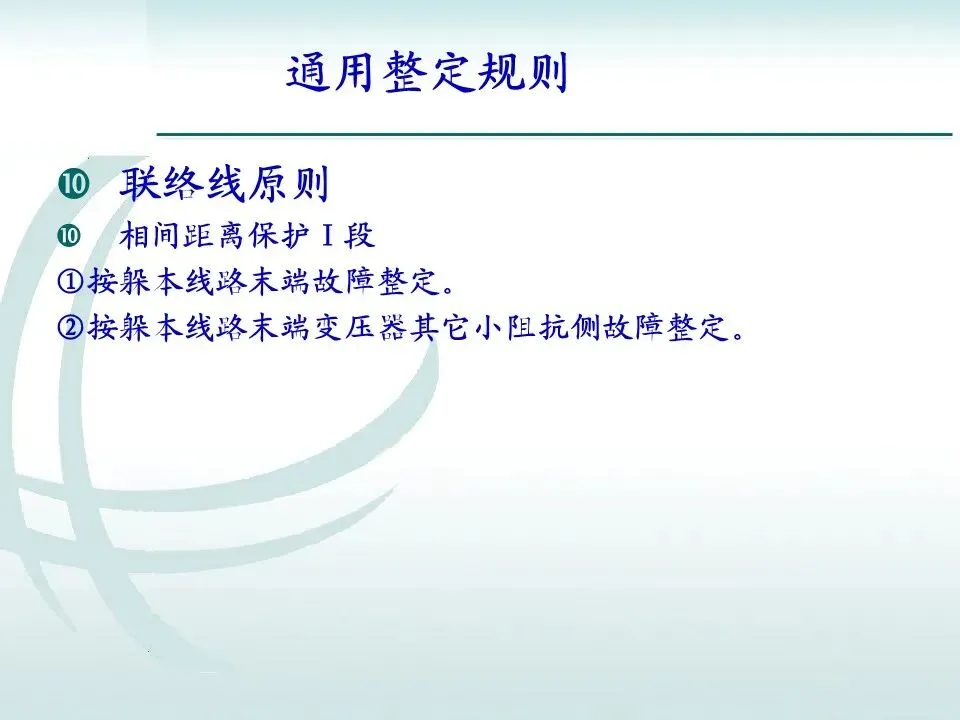

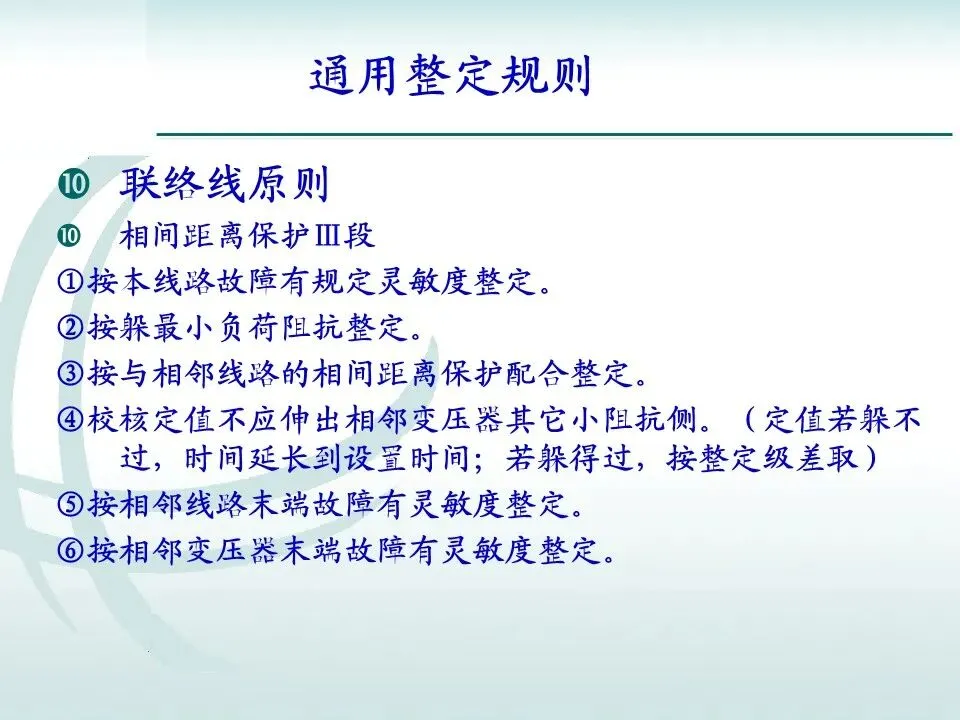

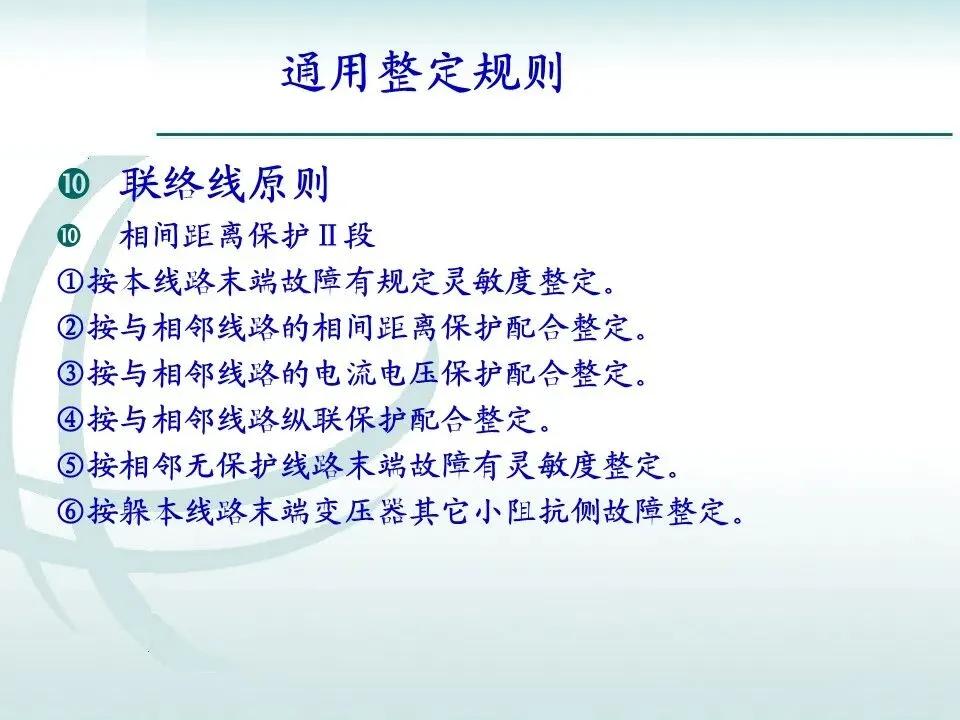

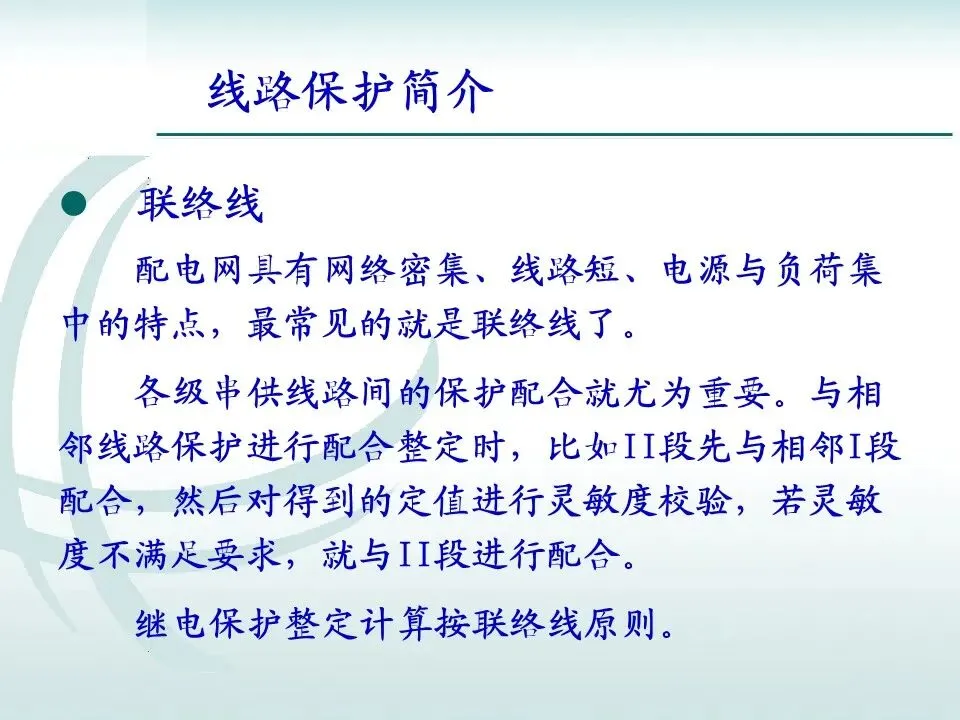

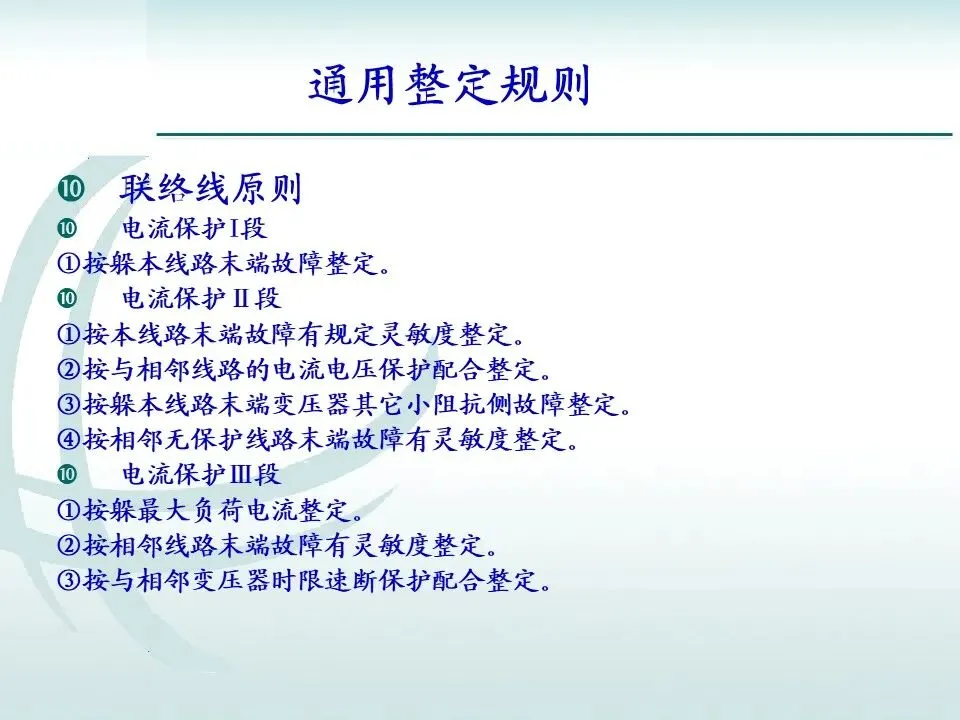

联络线
配电网具有网络密集、线路短、电源与负荷集中的特点，最常见的就是联络线了。

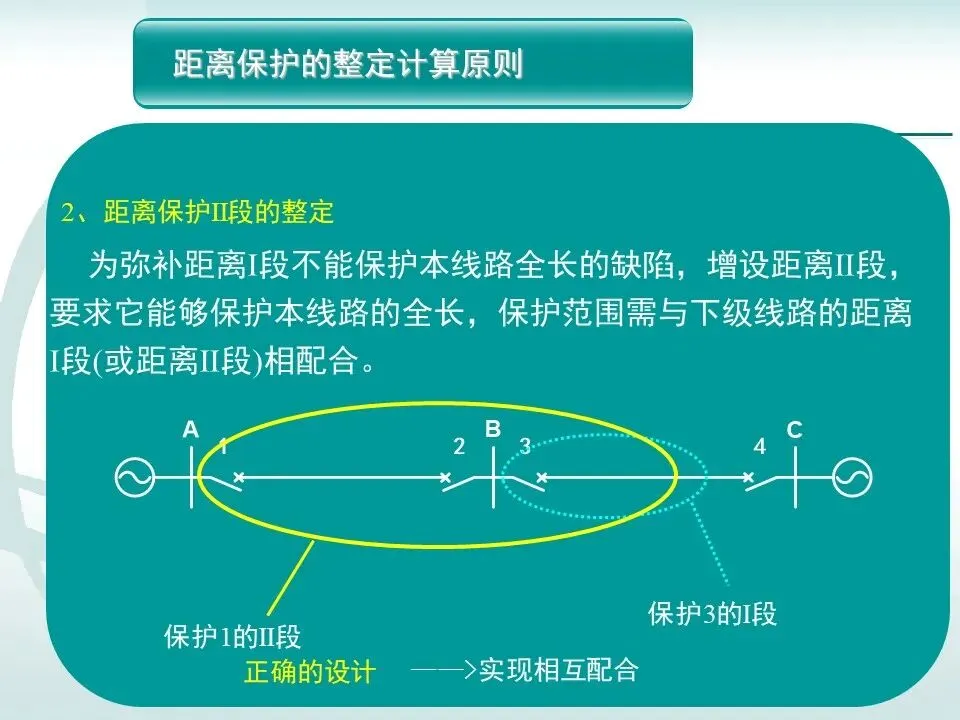

各级串供线路间的保护配合就尤为重要。与相邻线路保护进行配合整定时，比如II段先与相邻I段配合，然后对得到的定值进行灵敏度校验，若灵敏度不满足要求，就与II段进行配合。
继电保护整定计算按联络线原则。

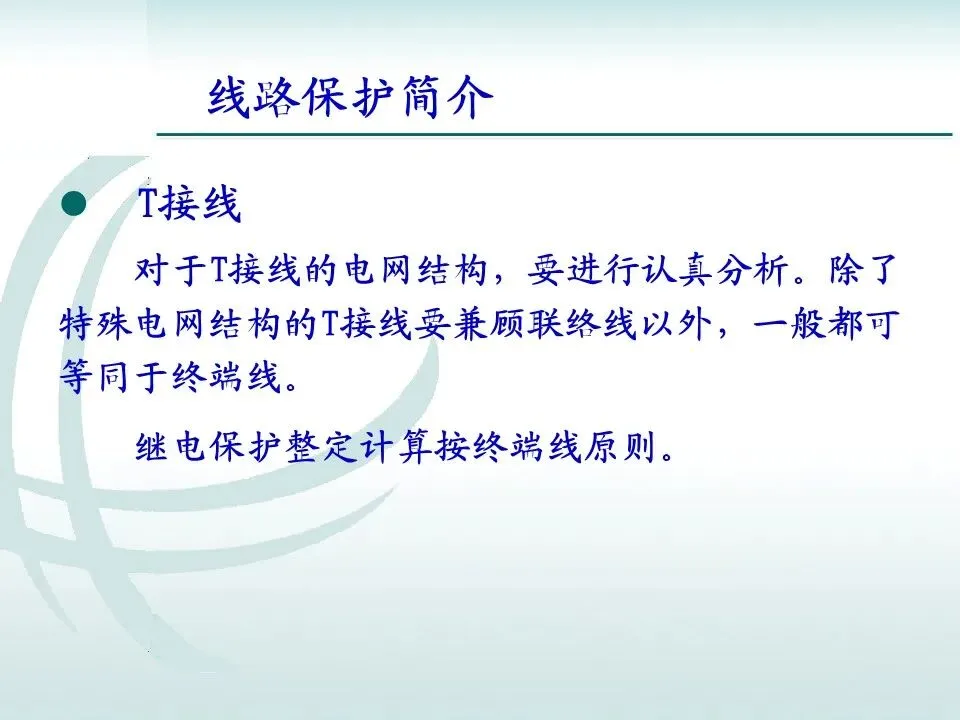

T接线
对于T接线的电网结构，要进行认真分析。除了特殊电网结构的T接线要兼顾联络线以外，一般都可等同于终端线。
继电保护整定计算按终端线原则。

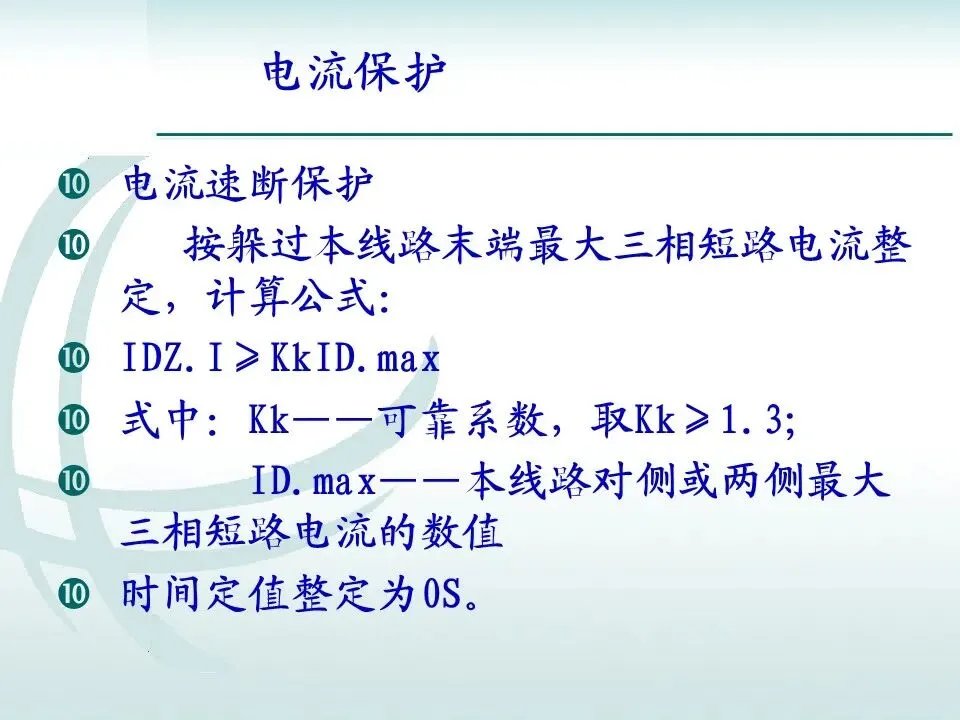

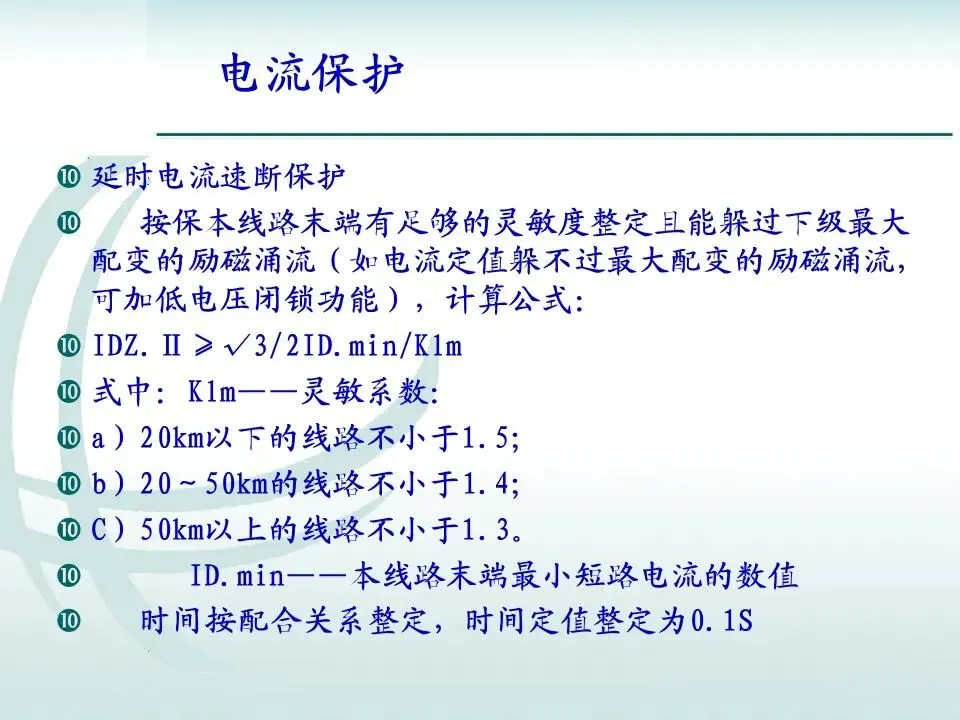

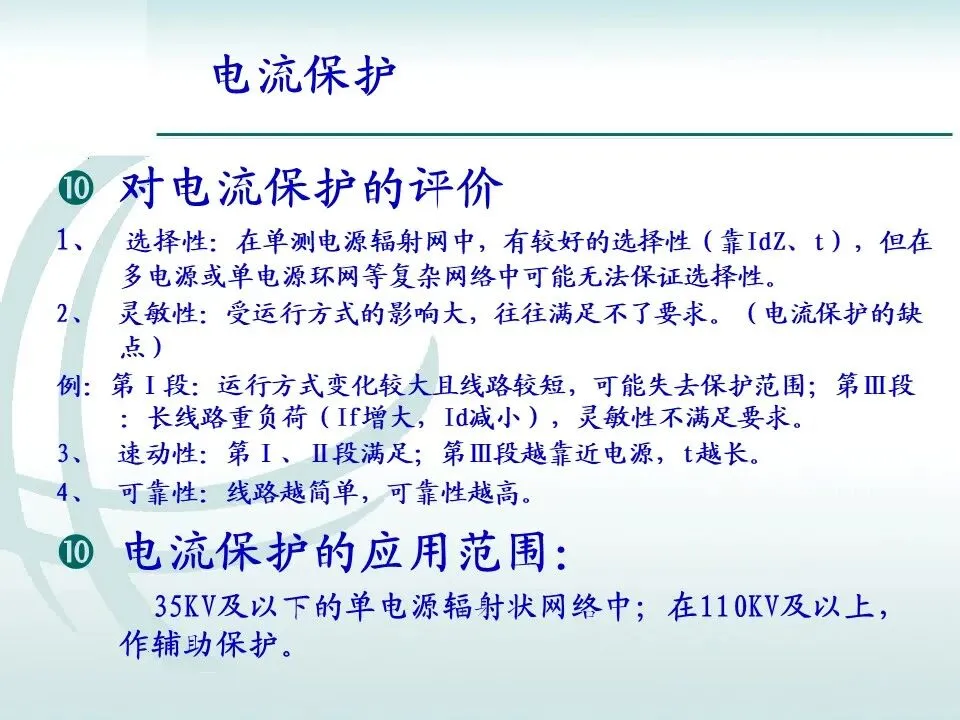

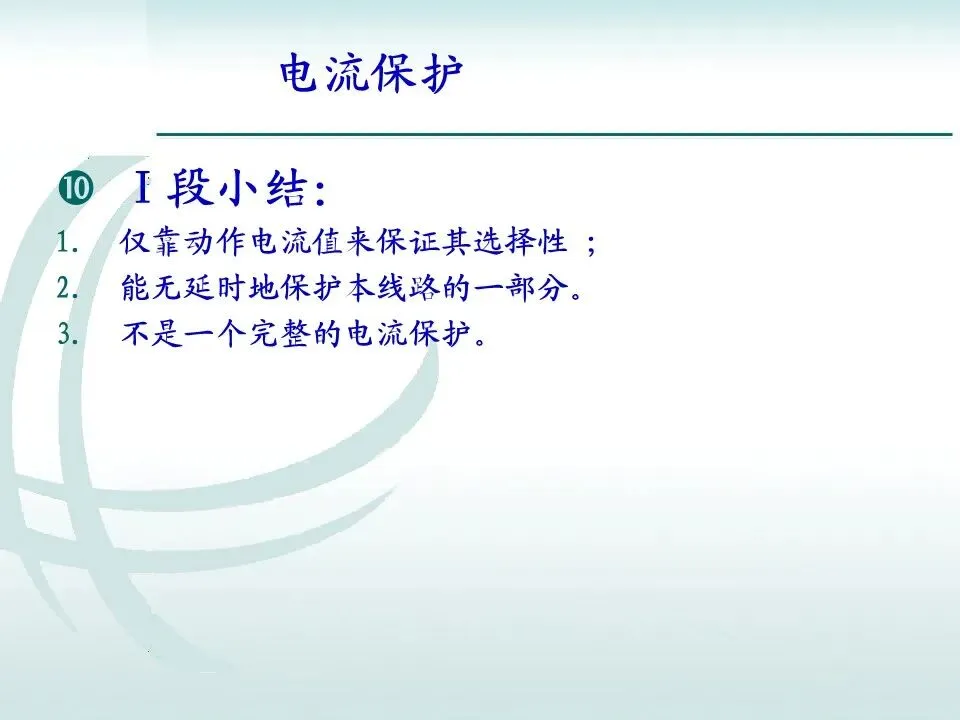

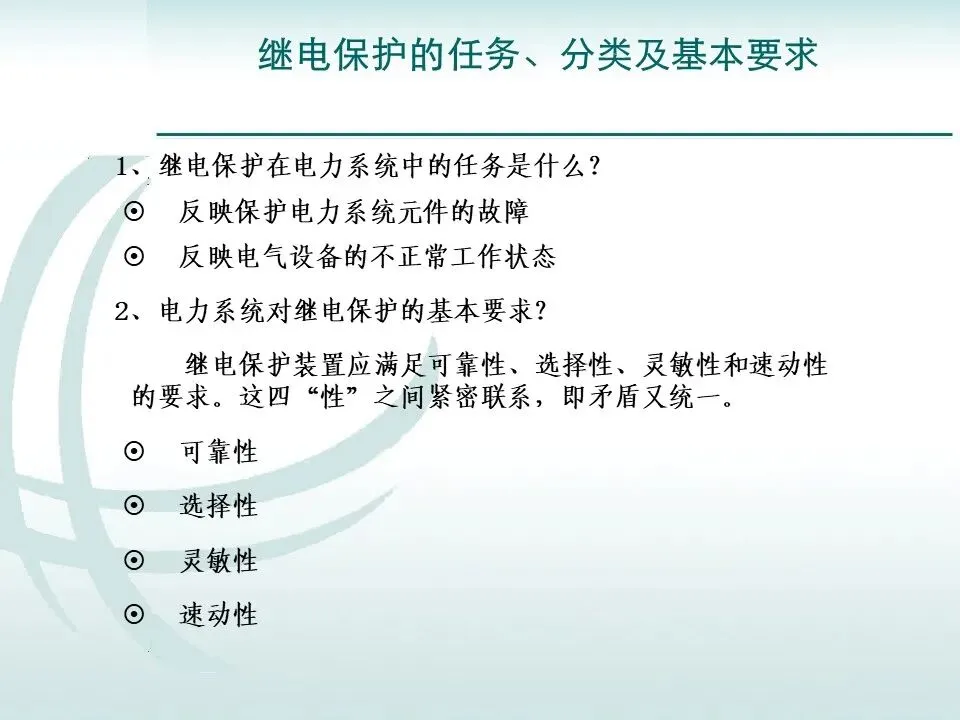

对电流保护的评价
1、选择性：在单测电源辐射网中，有对电流保护的评价
在单测电源辐射网中，有较好的选择性（靠IdZ、t），但在多电源或单电源环网等复杂网络中可能无法保证选择性。
2、 灵敏性：受运行方式的影响大，往往满足不了要求。（电流保护的缺点）

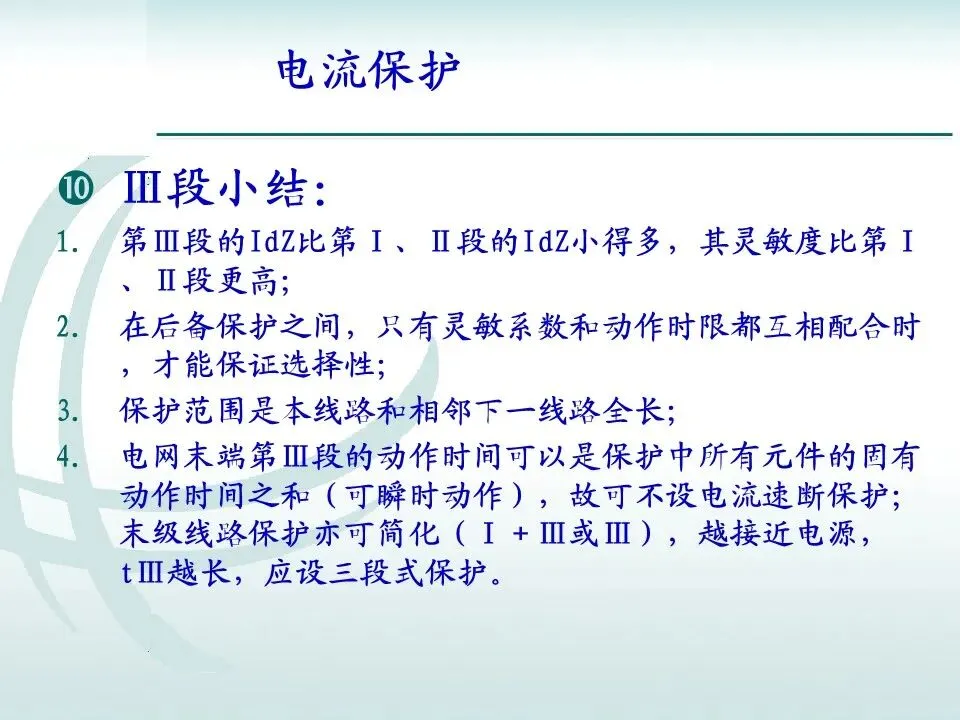

例：第Ⅰ段：运行方式变化较大且线路较短，可能失去保护范围；第Ⅲ段：长线路重负荷（If增大，Id减小），灵敏性不满足要求。
3、 速动性：第Ⅰ、Ⅱ段满足；第Ⅲ段越靠近电源，t越长。
4、 可靠性：线路越简单，可靠性越高。
电流保护的应用范围：

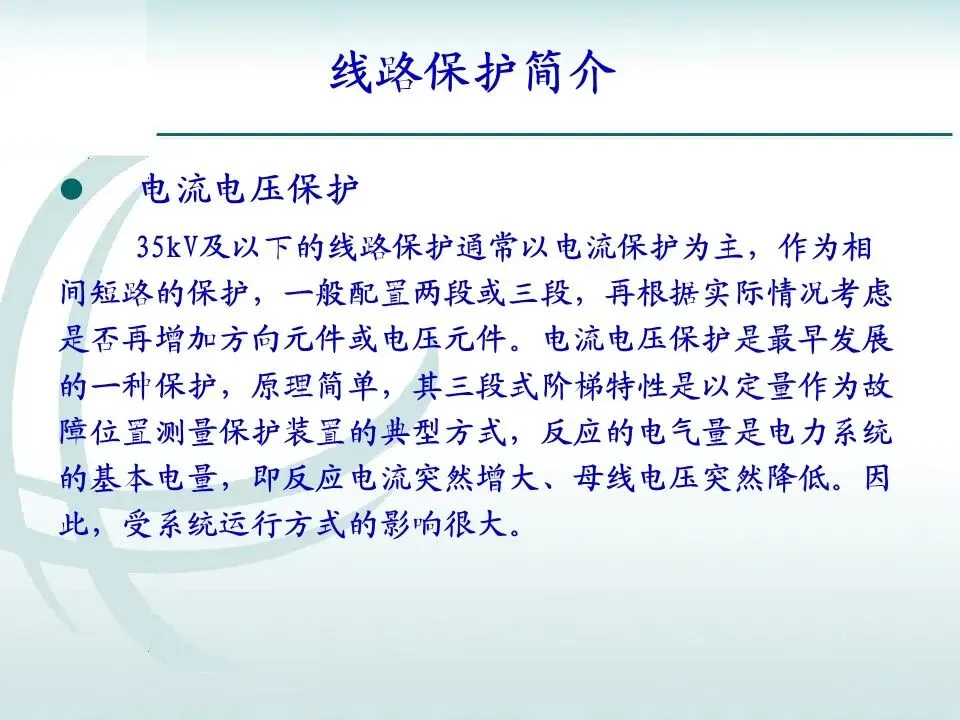

35KV及以下的单电源辐射状网络中；在110KV及以上，作辅助保护。

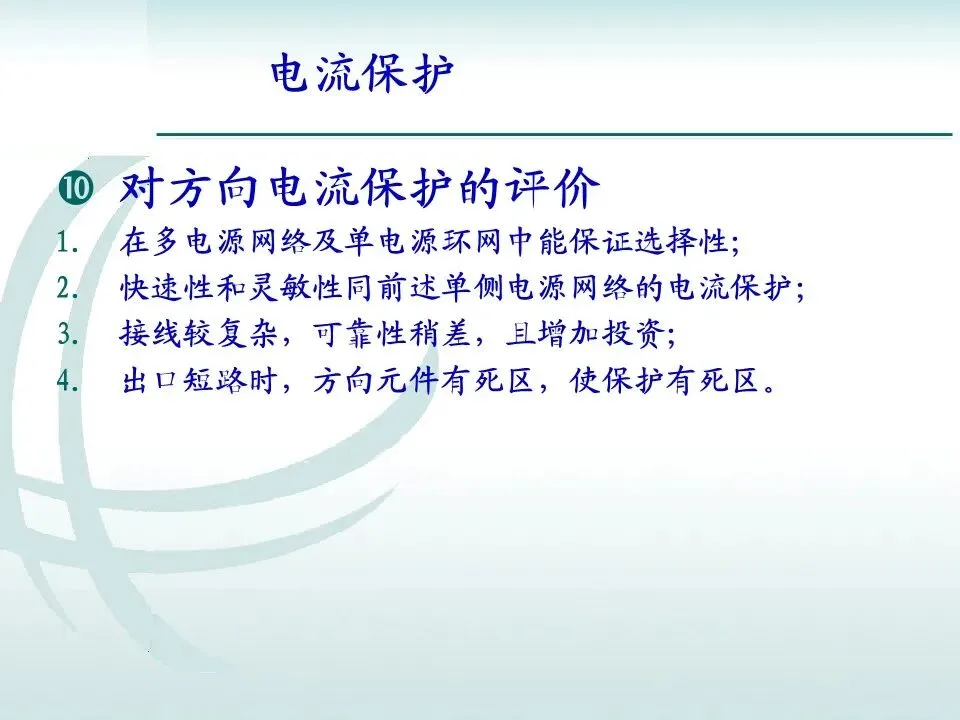

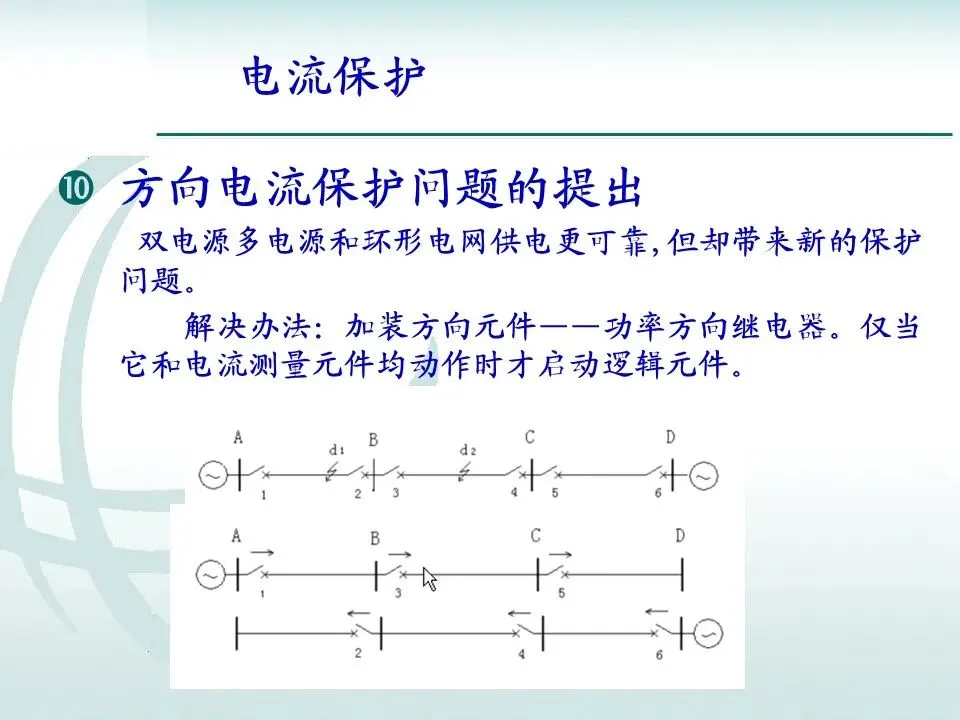

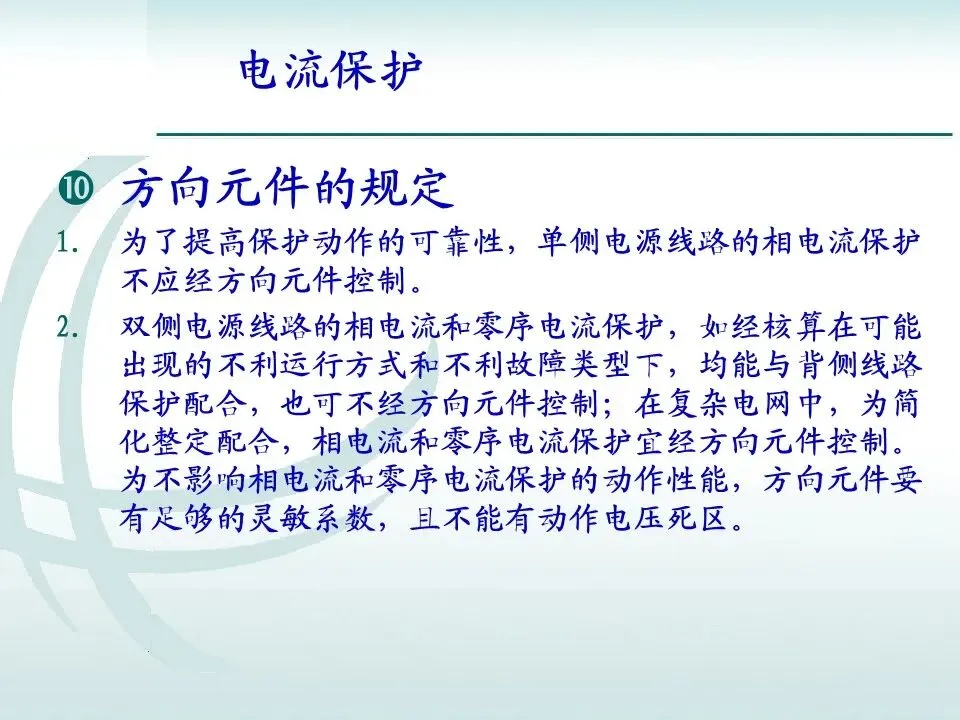

方向元件的规定
为了提高保护动作的可靠性，单侧电源线路的相电流保护不应经方向元件控制。
双侧电源线路的相电流和零序电流保护，如经核算在可能出现的不利运行方式和不利故障类型下，均能与背侧线路保护配合，也可不经方向元件控制；在复杂电网中，为简化整定配合，相电流和零序电流保护宜经方向元件控制。为不影响相电流和零序电流保护的动作性能，方向元件要有足够的灵敏系数，且不能有动作电压死区。

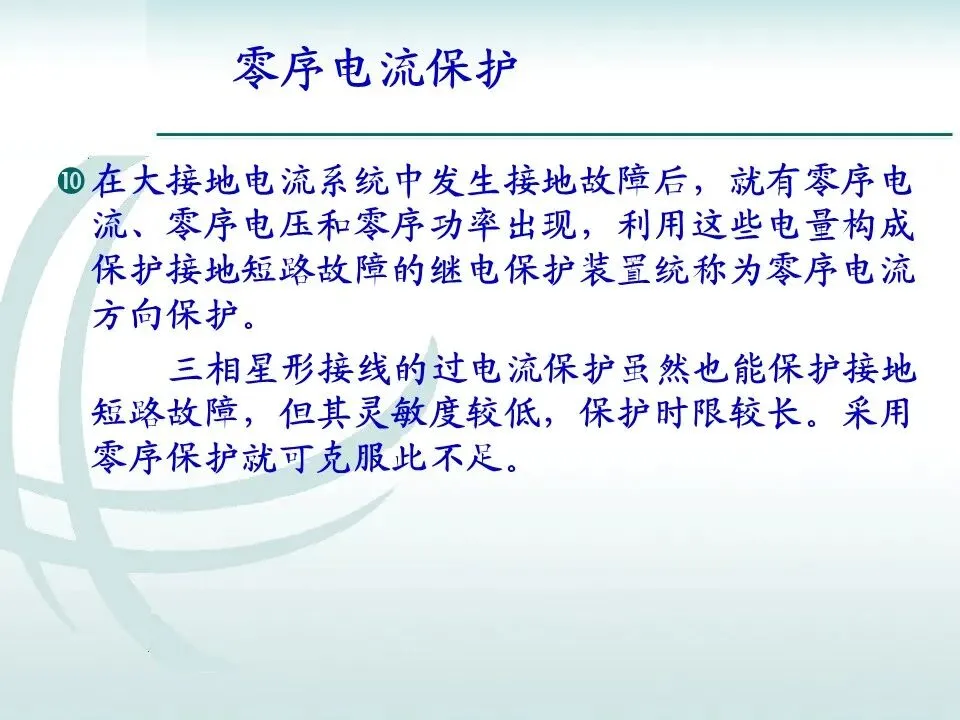

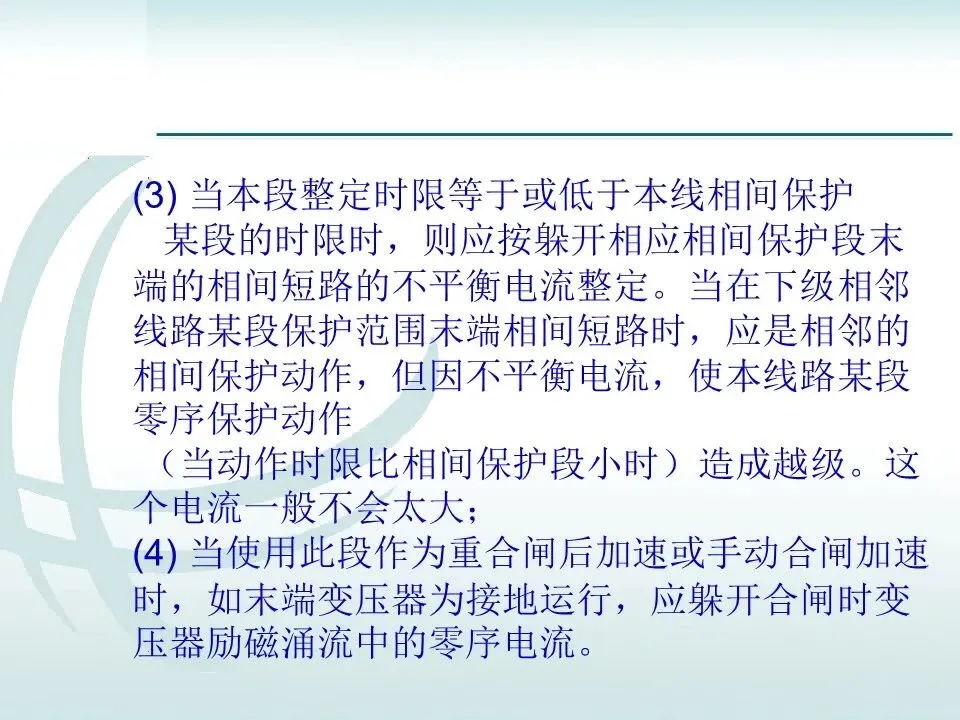

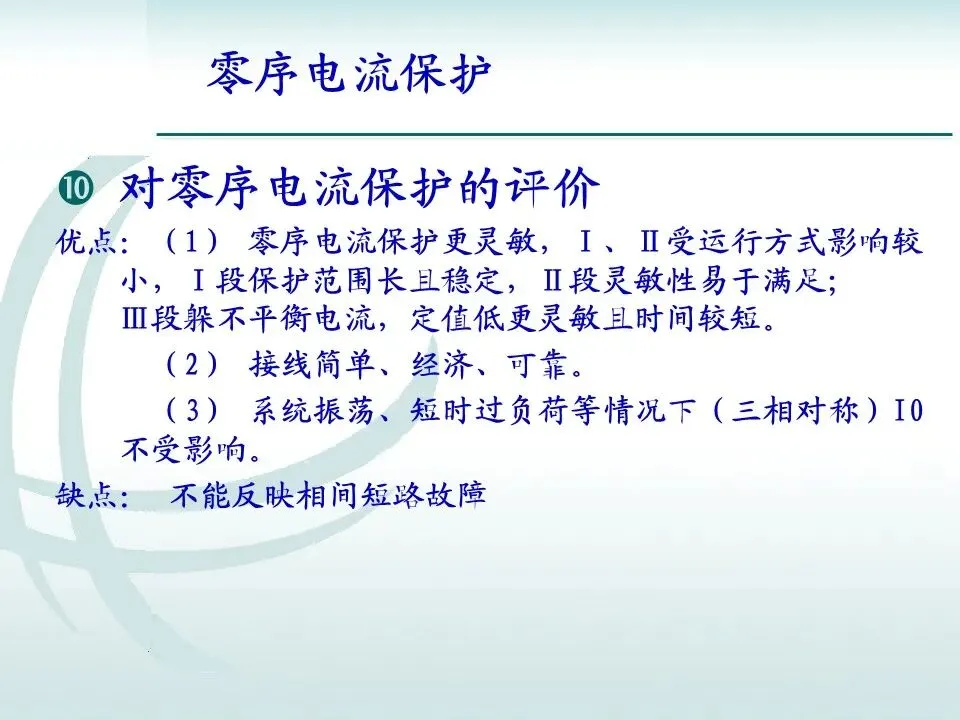

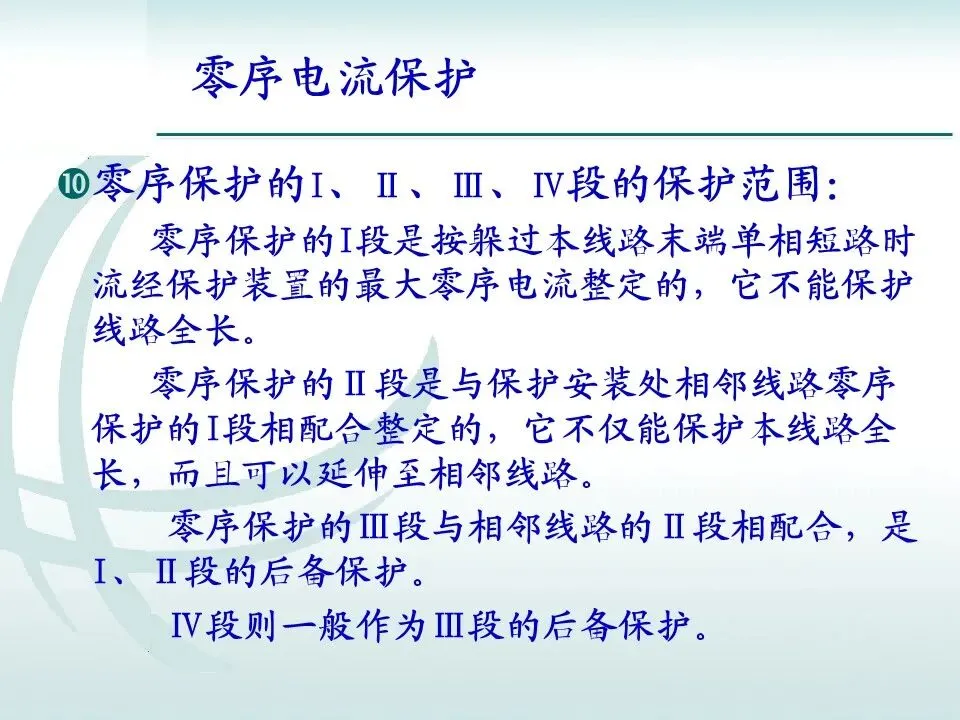

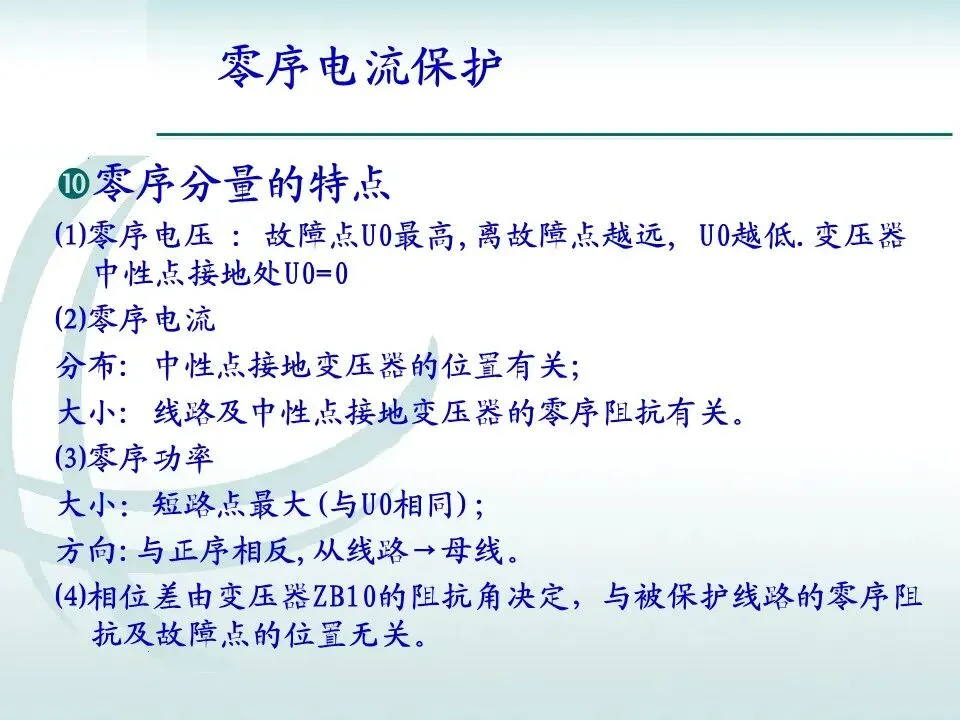

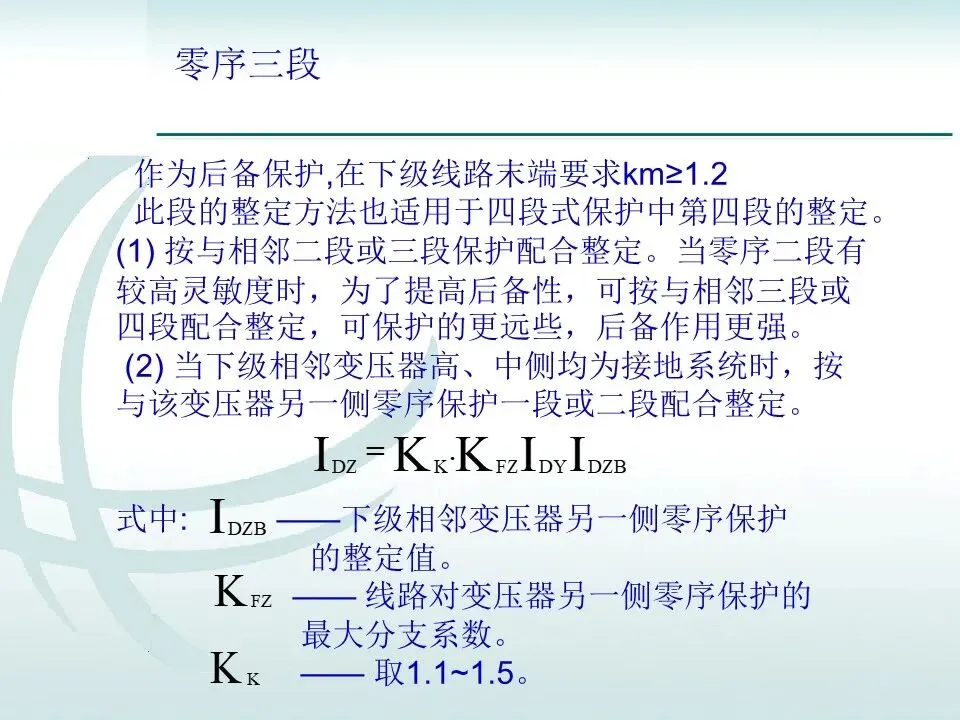

零序电流保护

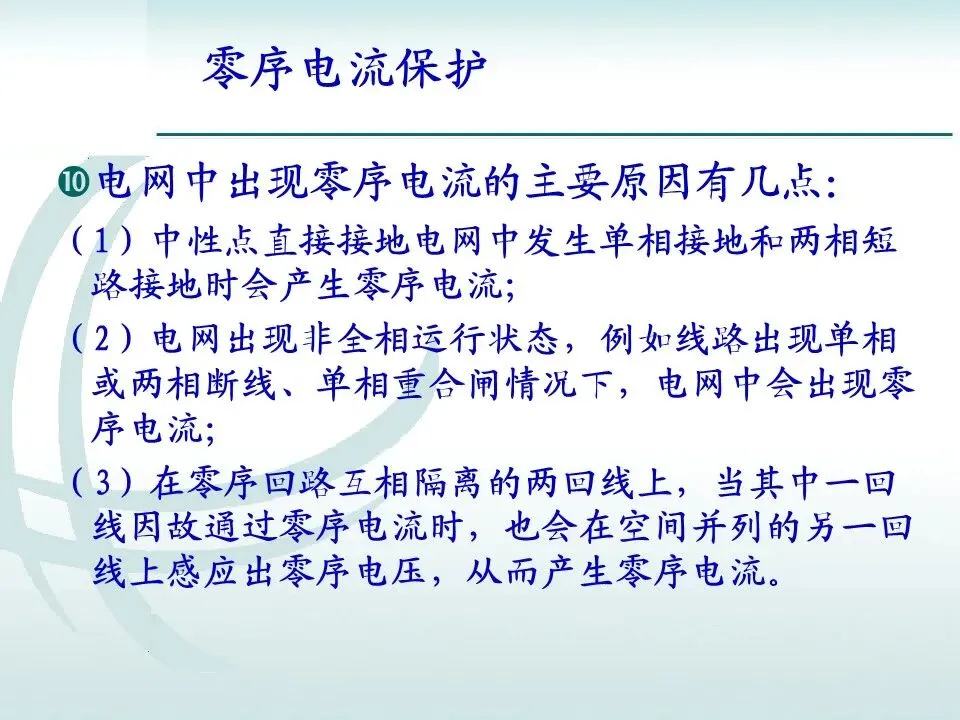

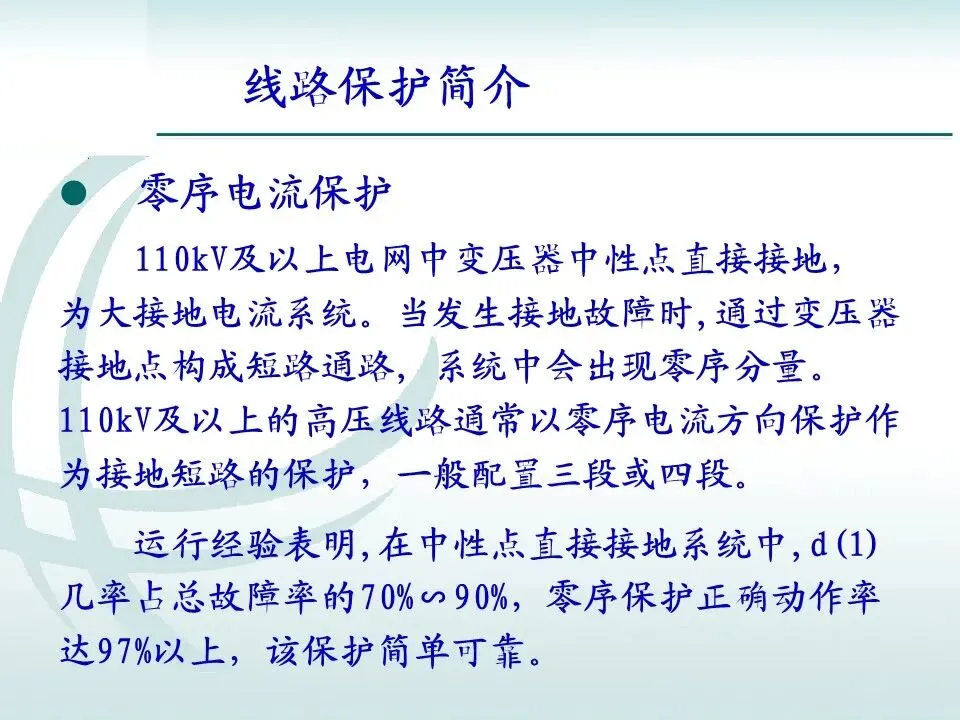

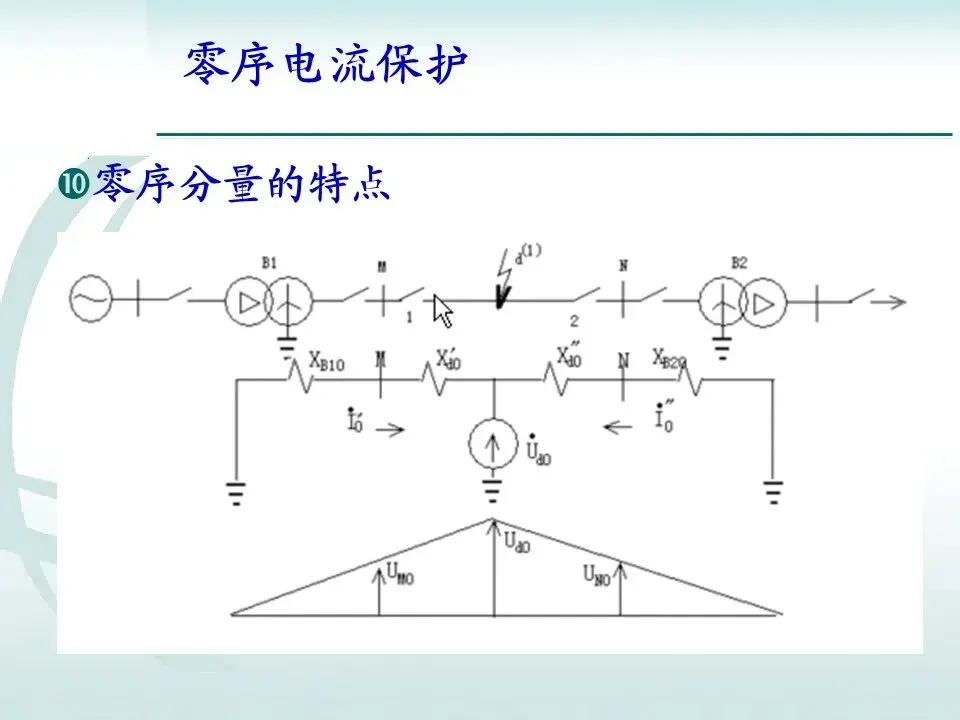

在大接地电流系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路故障的继电保护装置统称为零序电流方向保护。
三相星形接线的过电流保护虽然也能保护接地短路故障，但其灵敏度较低，保护时限较长。采用零序保护就可克服此不足。
