5M1E全面质量管理实战培训ppt

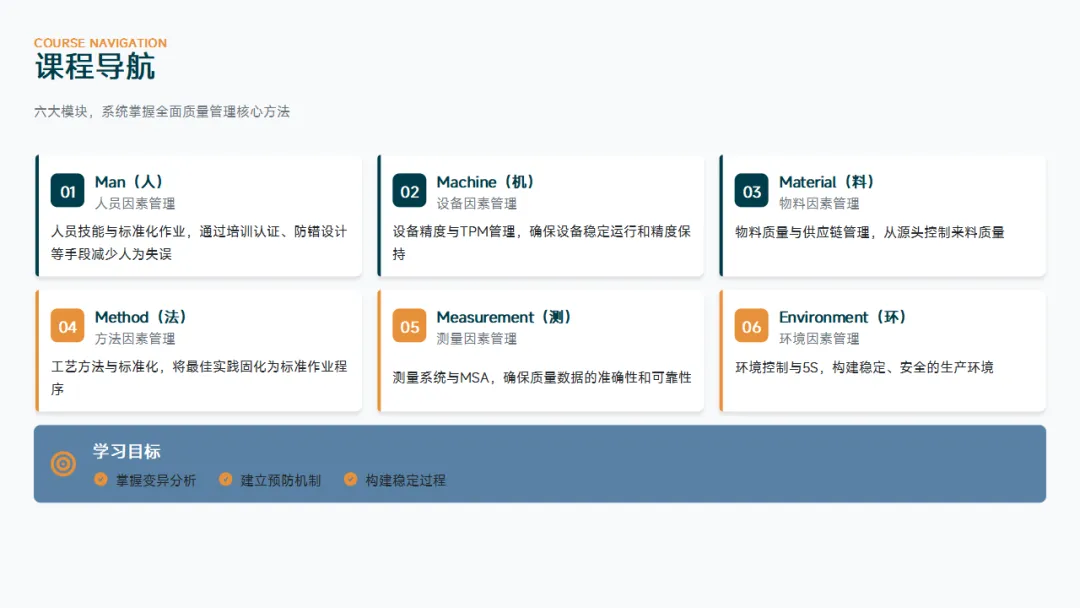

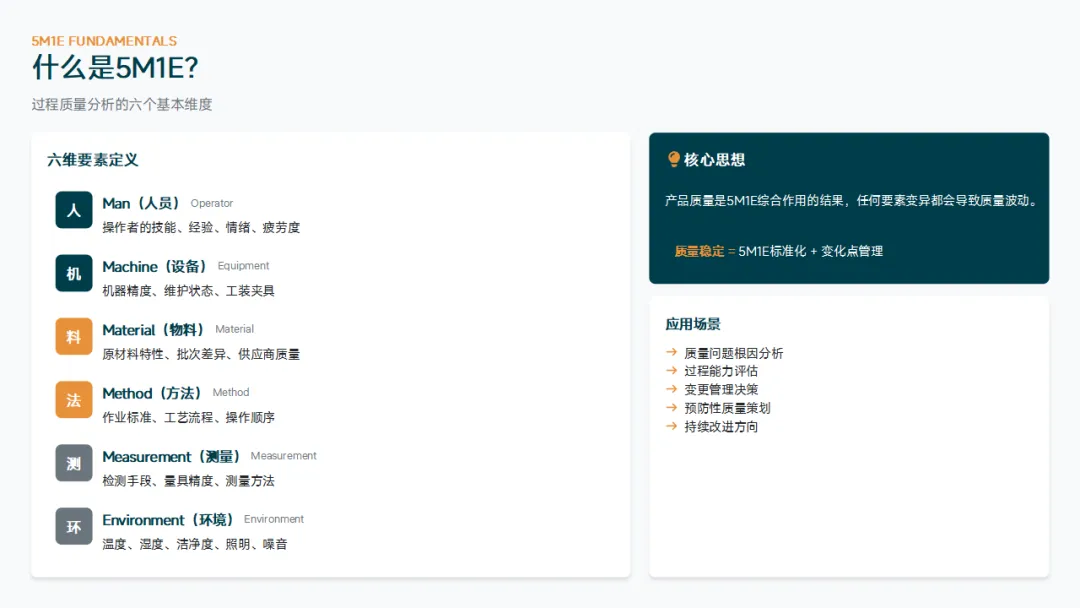

为什么同样的设备、同样的材料，不同班次生产出来的产品质量却天差地别？为什么质量问题总是反复出现，改完这边那边又出问题？ 质量问题的真相：不是设备不够好，而是这6个要素没管好 先给大家讲一个真实的故事。 某电子厂，进口了德国最先进的生产线，原材料也是行业顶级供应商，但产品不良率始终居高不下。老板百思不得其解："钱花了不少，为什么质量还是上不去？" 后来请了一位质量管理专家，专家只做了一个动作——让夜班和白班互换人员。结果，白班的不良率从2%降到了0.3%，而夜班的不良率从0.5%飙升到了4%。 问题根源：不是设备，不是材料，而是"人"的状态——夜班疲劳、照明不足、管理松懈。 这个故事告诉我们一个核心道理：产品质量不是检验出来的，而是由全过程决定的。 今天我要分享的5M1E六要素分析法，正是帮助企业系统识别和控制质量变异源的核心工具。 一张图看懂5M1E：质量管理的"六脉神剑" 5M1E是制造业质量管理中最经典、最实用的分析框架，从六个维度系统识别影响产品质量的因素：

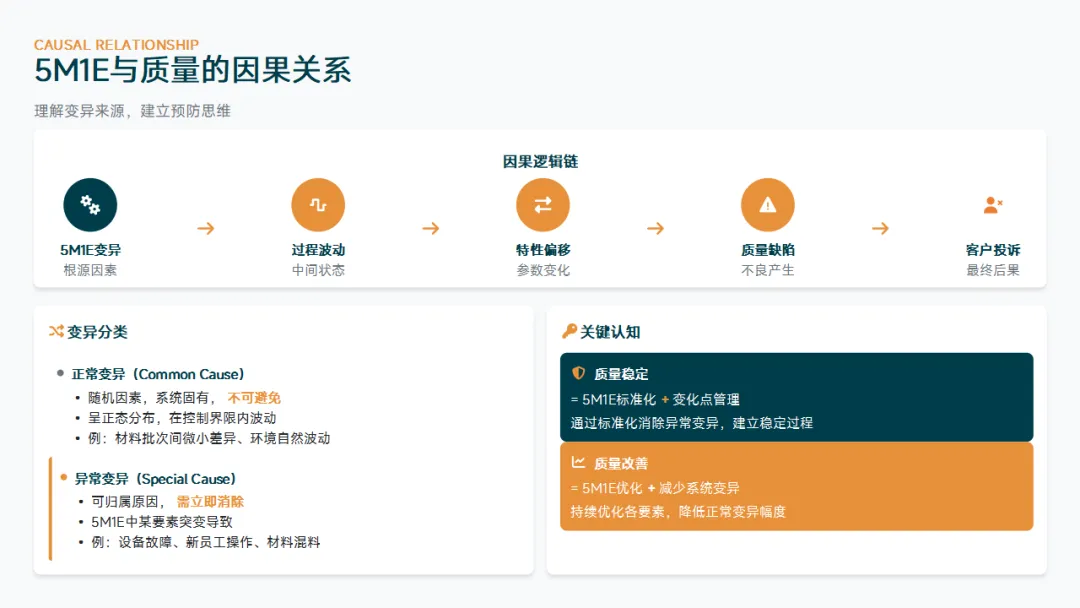

记住这个公式：质量稳定 = 5M1E标准化 + 变化点管理 为什么质量问题总是"野火烧不尽"？ 两种变异，两种命运 质量管理中，变异分为两类： 正常变异（Common Cause） 异常变异（Special Cause）

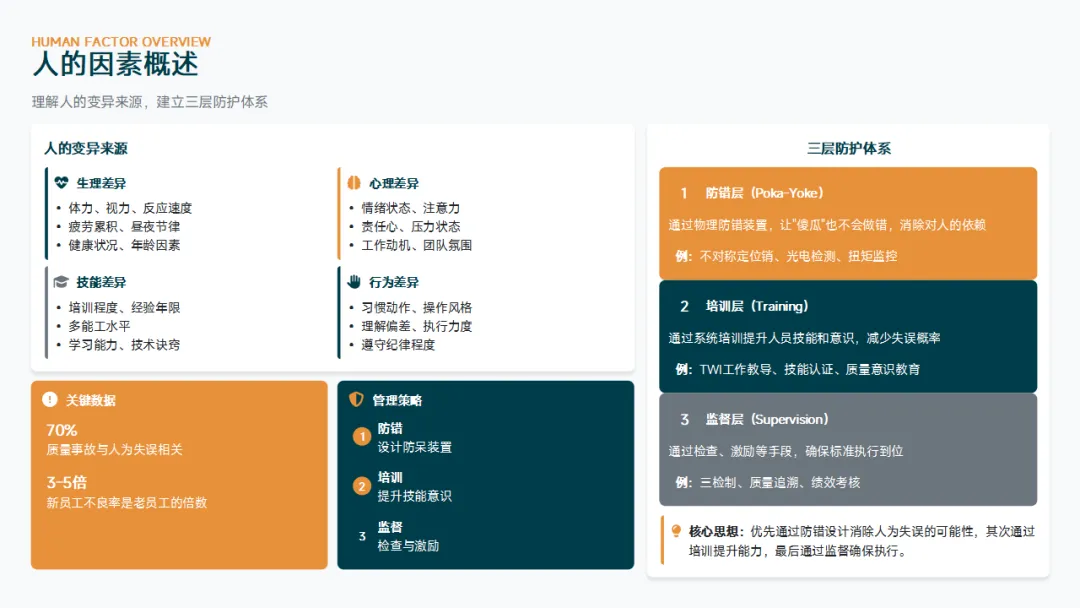

金句：质量管理的核心在于预防而非检验。通过控制5M1E各要素，在问题发生前消除变异源，实现质量的源头管控。 六要素深度拆解：每一个都是"质量命门" 【人】最难管，却最致命 数据触目惊心： 人的变异来源： 三层防护体系（从强到弱）： 第一层：防错层（Poka-Yoke） 让"傻瓜"也不会做错，消除对人的依赖。 第二层：培训层（Training） 第三层：监督层（Supervision）
金句：优先通过防错设计消除人为失误的可能性，其次通过培训提升能力，最后通过监督确保执行。 【机】问题不一定表现为"坏了" 设备问题更多时候表现为精度漂移、参数波动等隐性故障。 设备变异来源： 管理转型：从"坏后维修"到"预防维护" TPM全员生产保全两大支柱： 三级点检体系： 预知性维护（PdM）——在故障发生前预测并处理：

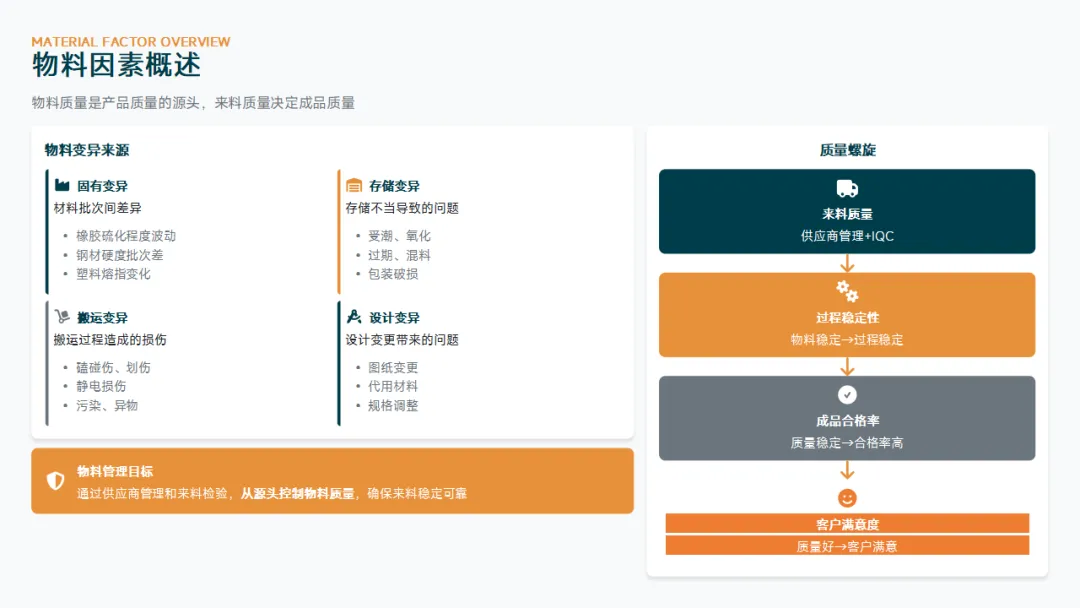

金句：从"坏了再修"到"预测性维护"，减少突发故障，延长设备寿命。 【料】再好的工艺，料不行也白搭 物料变异来源： 供应商分级管理： 源头控制四步法： 物料追溯体系：

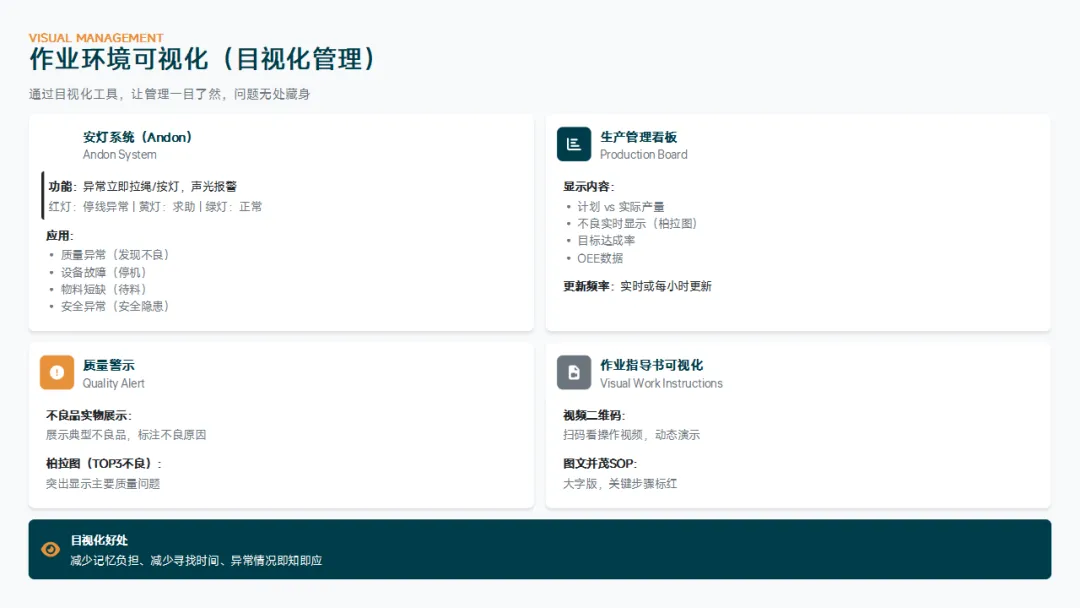

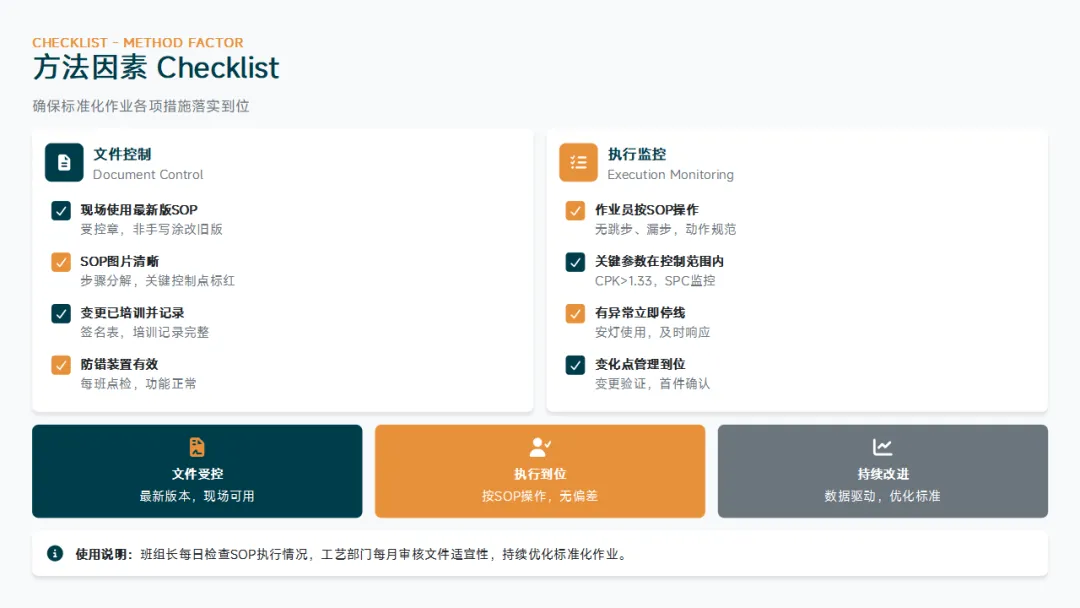

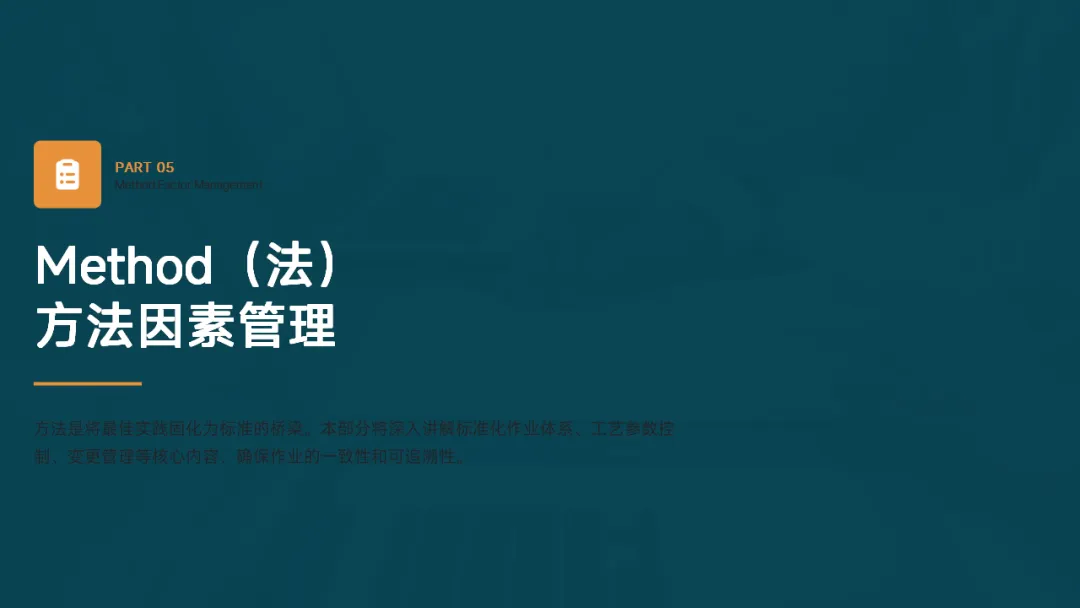

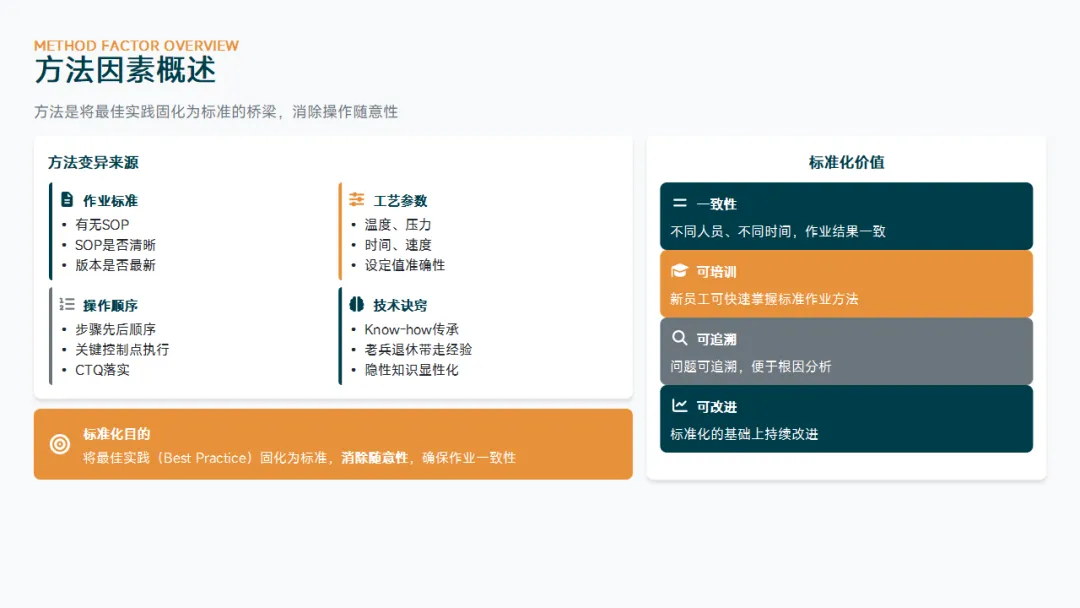

金句：物料质量是产品质量的源头。来料质量决定成品质量，过程稳定性决定合格率，合格率决定客户满意度。 【法】最容易被忽视，却最关键 "法"是指工艺方法、操作流程、标准要求。没有统一方法，人员和设备再好，也会产生波动。 标准化作业三要素： 文件体系四级架构： 防呆法在方法中的应用： 目视化管理工具：

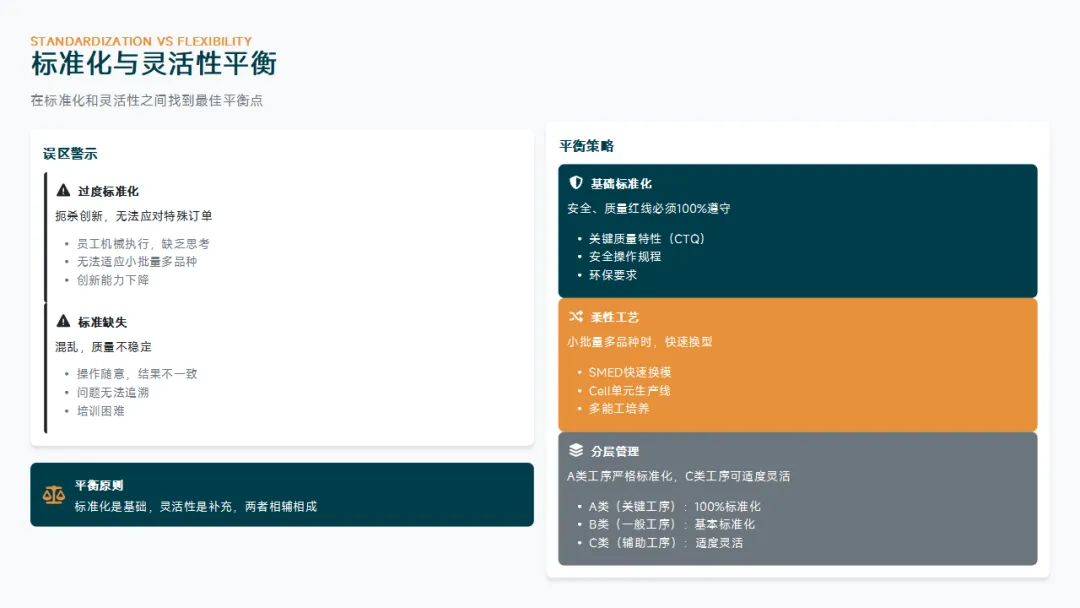

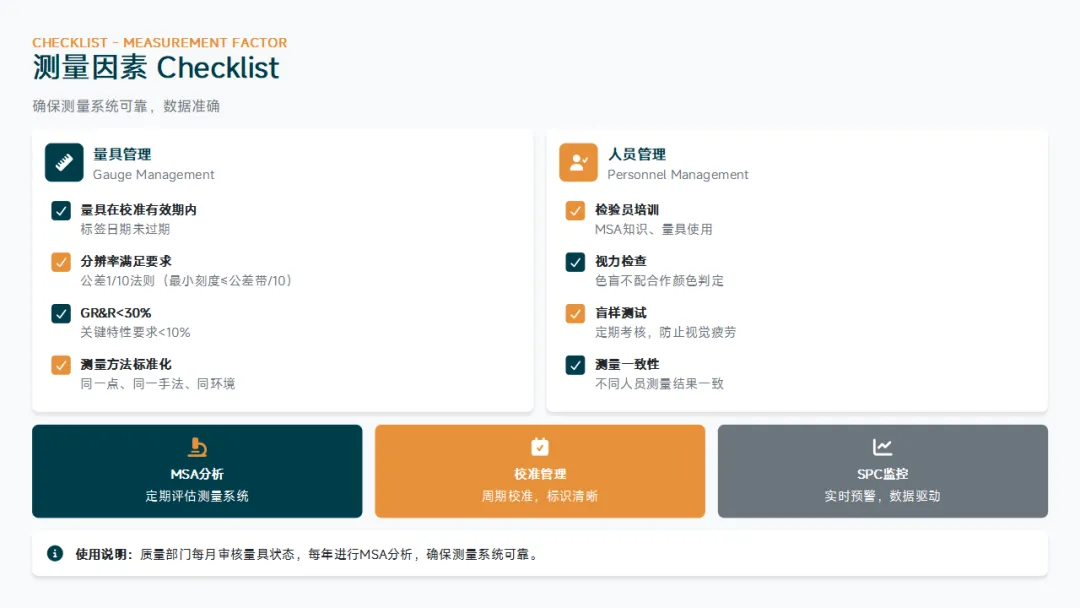

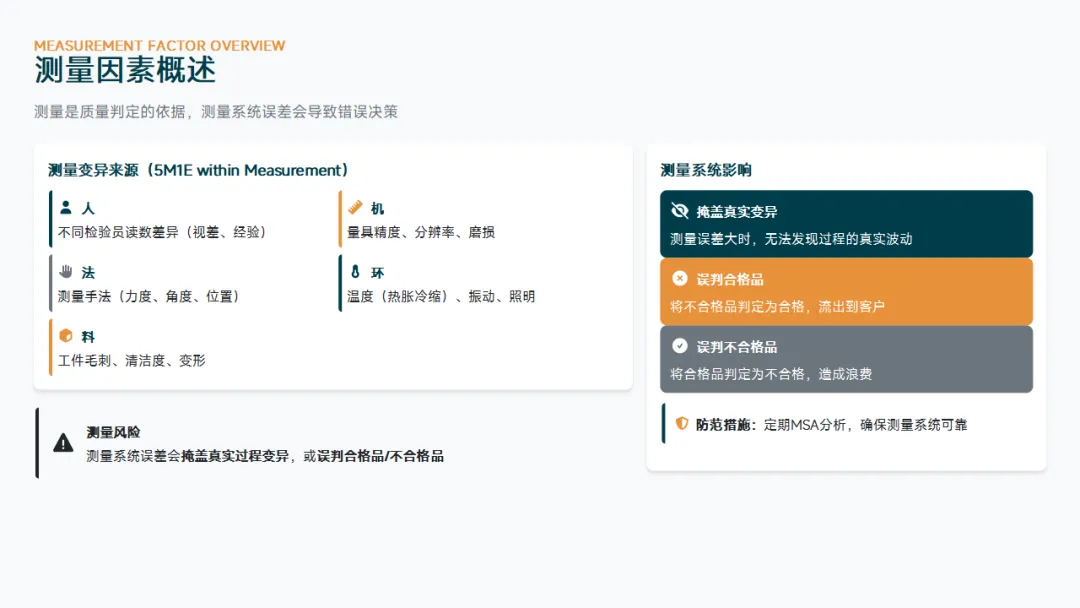

金句：标准化是质量管理从"人治"走向"法治"的关键。将最佳实践固化为标准，消除随意性，确保作业一致性。 【测】测量不可靠，判断就不可靠 测量不是"最后把关"，而是"质量判定依据"。 测量系统变异来源（5M1E within Measurement）： MSA五性分析： GR&R判定标准： 量具分级管理：
金句：测量系统误差会掩盖真实过程变异，或误判合格品/不合格品。定期MSA分析，确保测量系统可靠。 【环】隐形杀手，雨季一来问题就来 环境虽然是"外围条件"，但会显著影响过程稳定性。 环境影响机理： 不同行业环境控制标准： 5S管理——环境管理的基础： 环境监控措施：

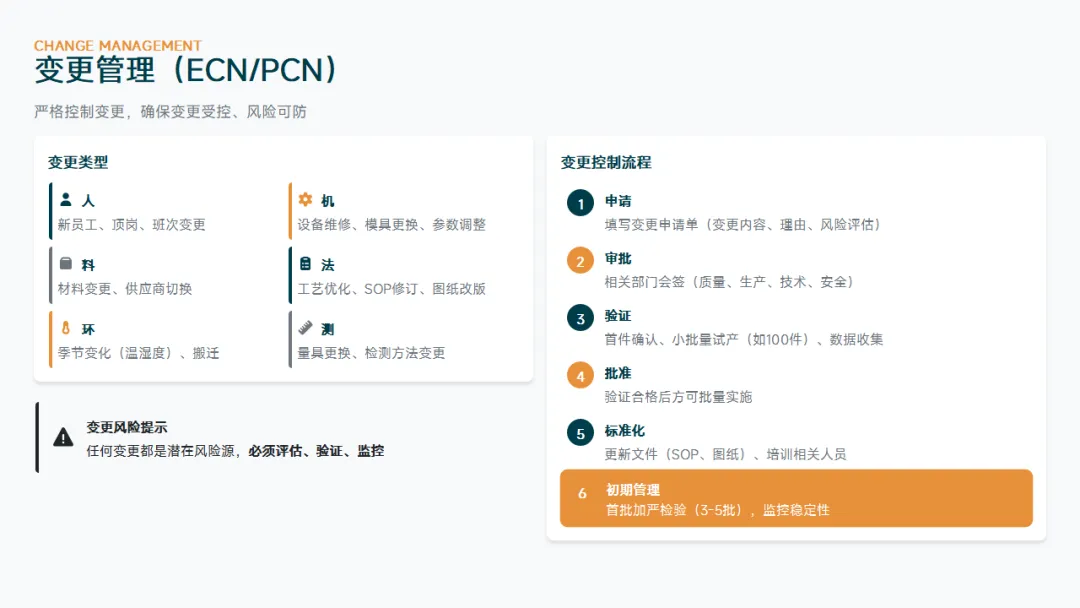

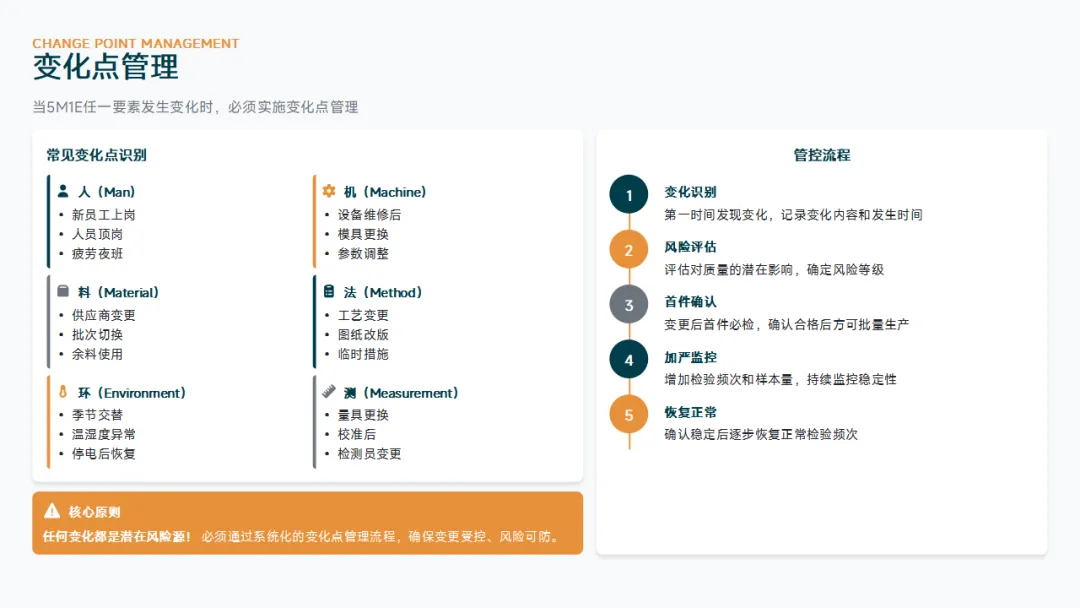

金句：5S是环境管理的基础，是质量管理的基石。现场整洁本质上就是质量稳定性的基础。 变化点管理：任何变化都是潜在风险源 当5M1E任一要素发生变化时，必须实施变化点管理。 常见变化点识别： 变化点管控五步法：

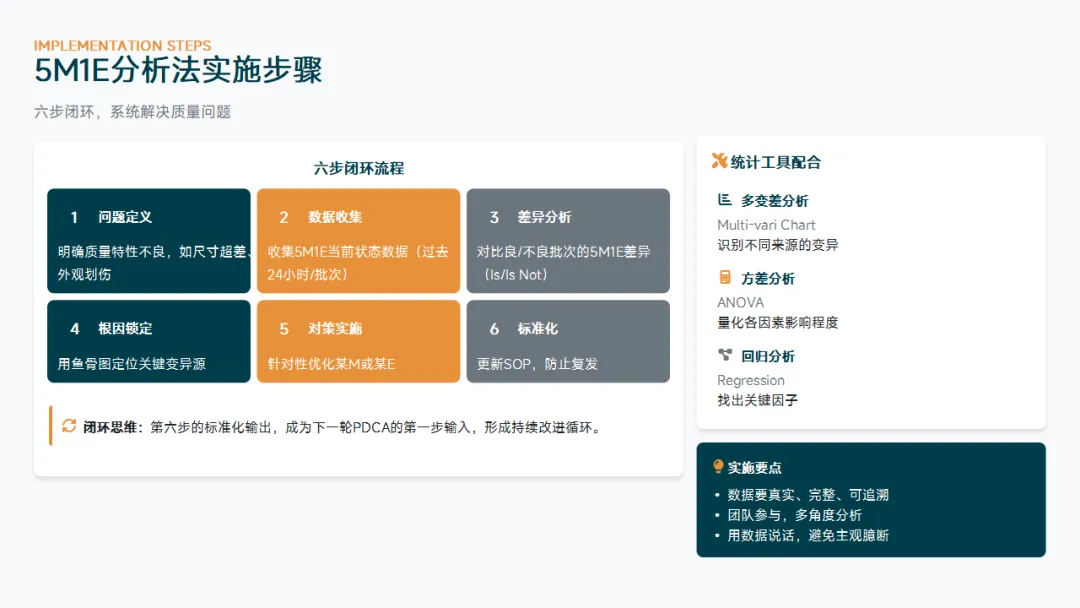

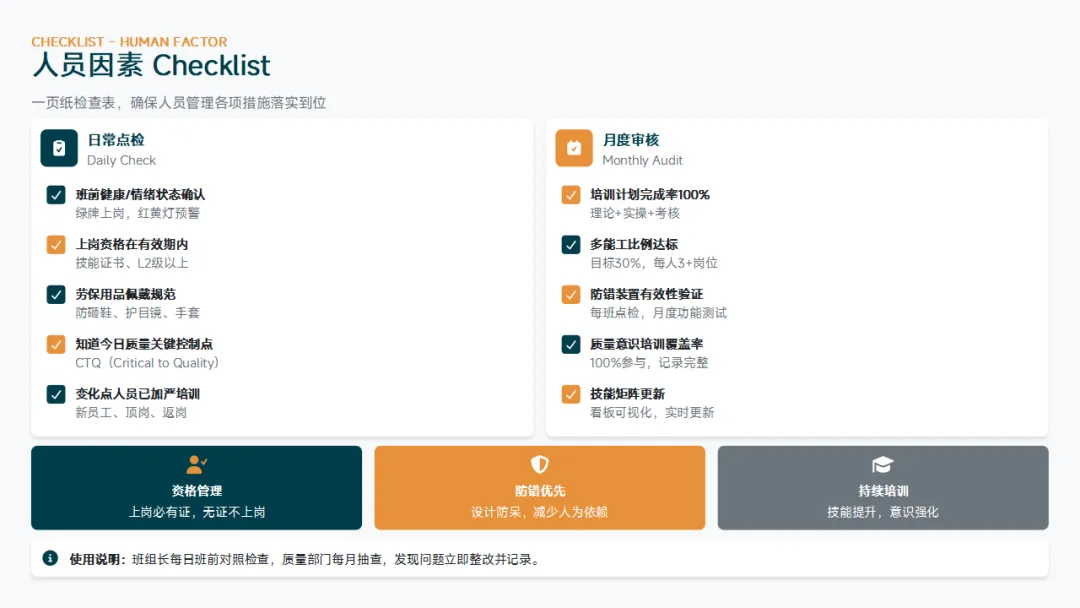

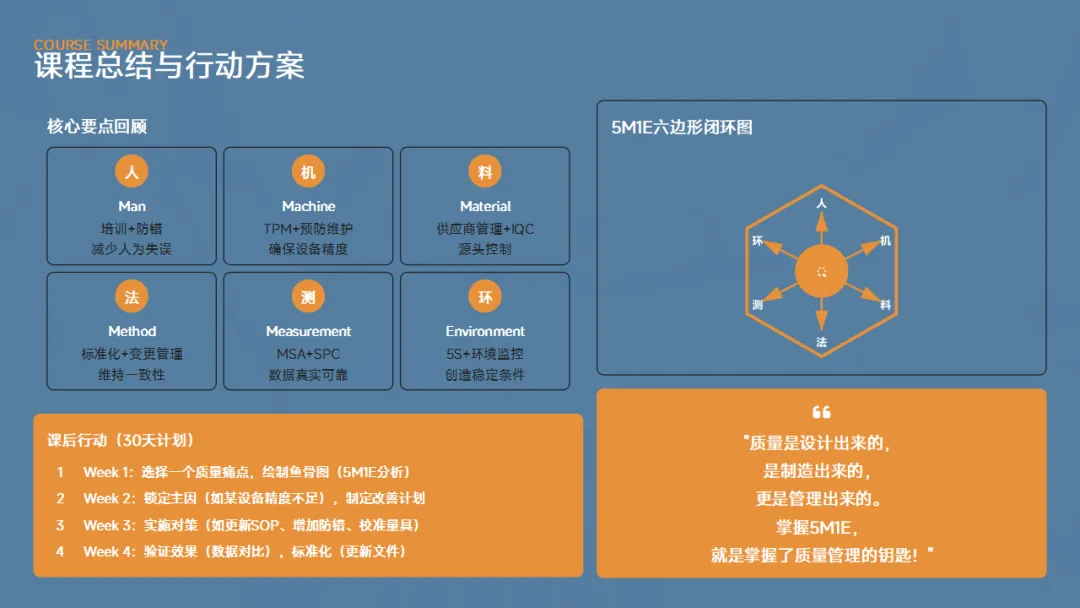

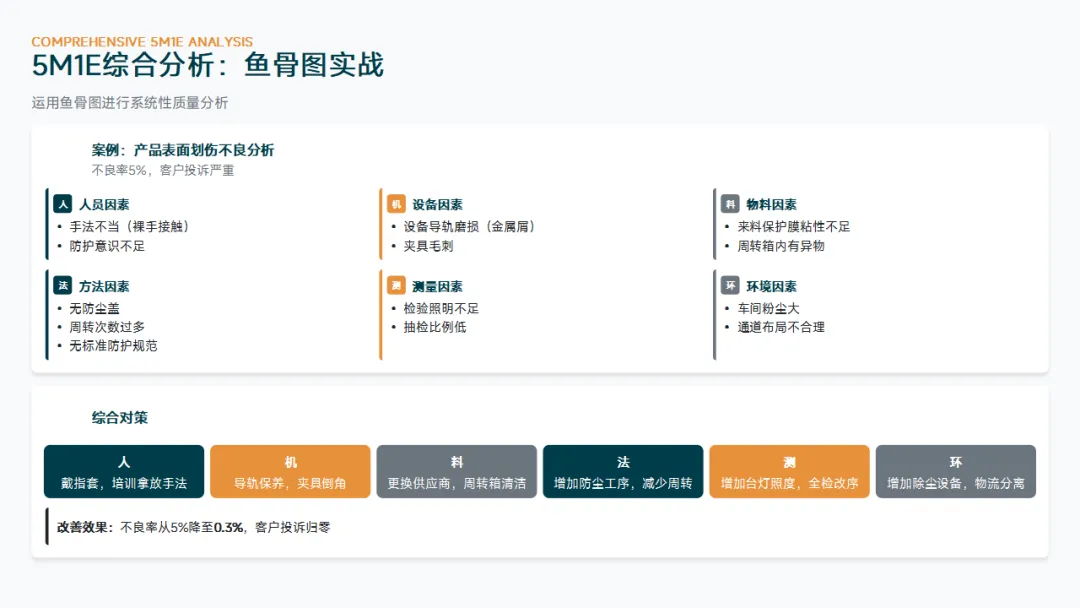

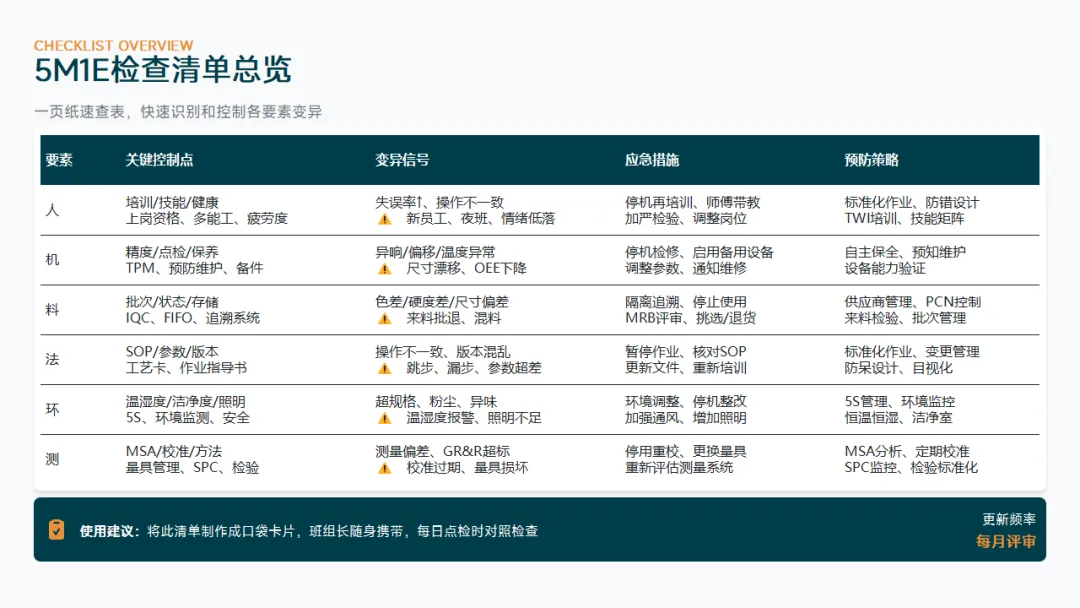

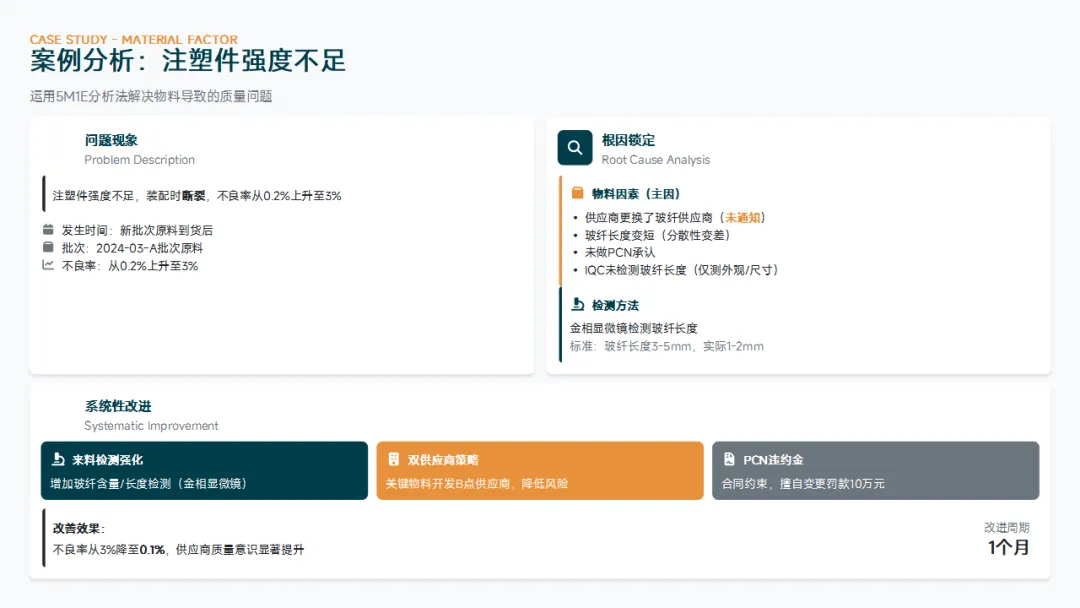

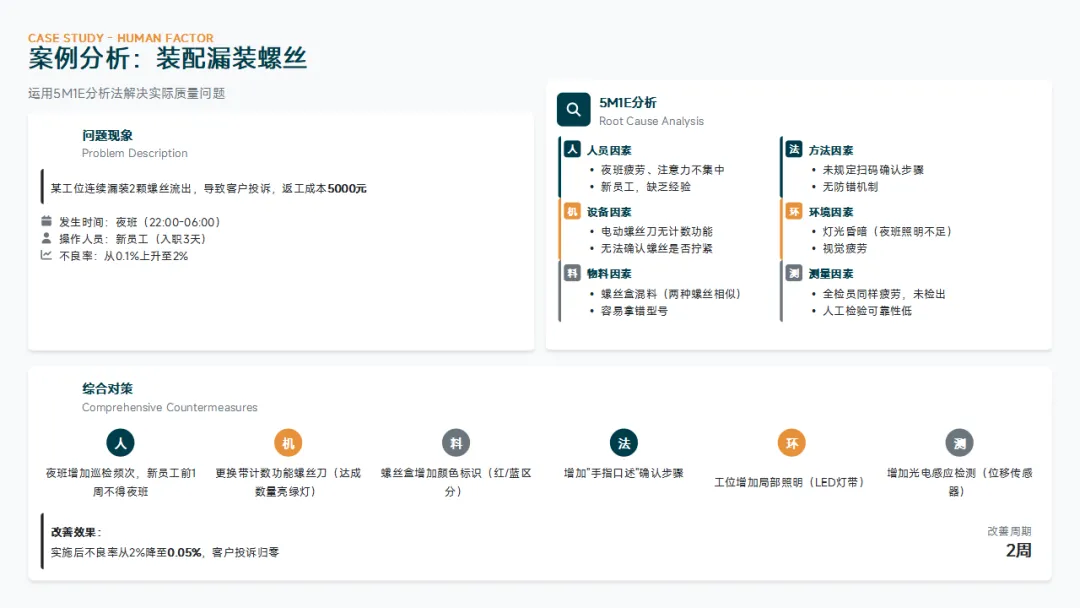

金句：任何变化都是潜在风险源！必须通过系统化的变化点管理流程，确保变更受控、风险可防。 5M1E分析六步法：从发现问题到根治问题 完整闭环流程： 第一步：问题定义 明确质量特性不良，如尺寸超差、外观划伤。问题描述必须具体、可量化。 第二步：数据收集 收集5M1E当前状态数据（过去24小时/批次），包括生产记录、设备参数、检验数据、物料批次、操作视频、环境监测记录。 第三步：差异分析 对比良/不良批次的5M1E差异（Is/Is Not），用鱼骨图定位关键变异源。 第四步：根因锁定 用5Why连续追问，从表象深入到根本原因。避免"拍脑袋判断"，要有事实、有数据、可重复验证。 第五步：对策实施 针对性优化某M或某E。区分纠正措施（立刻止损）和纠正预防措施（消除根因）。 第六步：标准化 更新SOP，防止复发。闭环思维：第六步的标准化输出，成为下一轮PDCA的第一步输入。 真实案例：三个维度，三种改善 案例一：装配漏装螺丝——人+机+法协同改善 问题现象：某工位连续漏装2颗螺丝流出，导致客户投诉，返工成本5000元。发生时间：夜班（22:00-06:00），操作人员：新员工（入职3天），不良率从0.1%上升至2%。 5M1E分析： 六维度同步改善： 改善效果：不良率从2%降至0.05%，客户投诉归零，改善周期2周。 案例二：CNC加工尺寸漂移——机+环+测协同改善 问题现象：连续加工4小时后，尺寸逐渐偏大0.02mm，超出公差范围（±0.01mm）。发生时间：夏季下午（14:00-18:00），车间温度32℃（标准20±1℃），不良率从0.5%上升至5%。 5M1E分析： 综合对策： 改善效果：尺寸漂移控制在±0.005mm以内，不良率降至0.3%，投资回报6个月。 案例三：注塑件强度不足——料+测+供应商管理改善 问题现象：注塑件强度不足，装配时断裂，不良率从0.2%上升至3%。发生时间：新批次原料到货后，批次：2024-03-A批次原料。 根因锁定： 系统性改进： 改善效果：不良率从3%降至0.1%，供应商质量意识显著提升，改进周期1个月。 企业落地5M1E的六条路径 1. 纳入日常异常分析标准流程 所有质量异常分析必须按5M1E展开，建立标准化分析报告模板。将此清单制作成口袋卡片，班组长随身携带，每日点检时对照检查。 2. 建立5M1E日常检查表 班组长每日巡检使用，开机前按检查表确认六要素状态。每月评审更新。 3. 与8D、鱼骨图、FMEA深度结合 4. 班组长与工程师共同参与 班组长负责现场分析和改善，工程师提供技术支持，跨部门协同解决问题。 5. 定期复盘典型案例 每月组织质量案例分析会，分享成功经验和失败教训，提升全员问题分析能力。 6. 建立知识库 将案例分析报告按5M1E分类归档，形成企业知识资产，便于后续查询和学习。 课后行动：30天改善计划 Week 1：诊断 选择一个质量痛点，绘制鱼骨图（5M1E分析），识别主要变异源。 Week 2：锁定 锁定主因（如某设备精度不足、某供应商批次不稳定），制定改善计划。 Week 3：实施 实施对策（如更新SOP、增加防错、校准量具、更换供应商）。 Week 4：验证 验证效果（数据对比），标准化（更新文件），横向展开。 写在最后 5M1E不是一个简单的分析工具，而是一种系统性的质量思维。 只有把"人、机、料、法、环、测"协同管理起来，企业才能真正： 三句话送给大家：
质量是设计出来的，是制造出来的，更是管理出来的。
掌握5M1E，就是掌握了质量管理的钥匙！

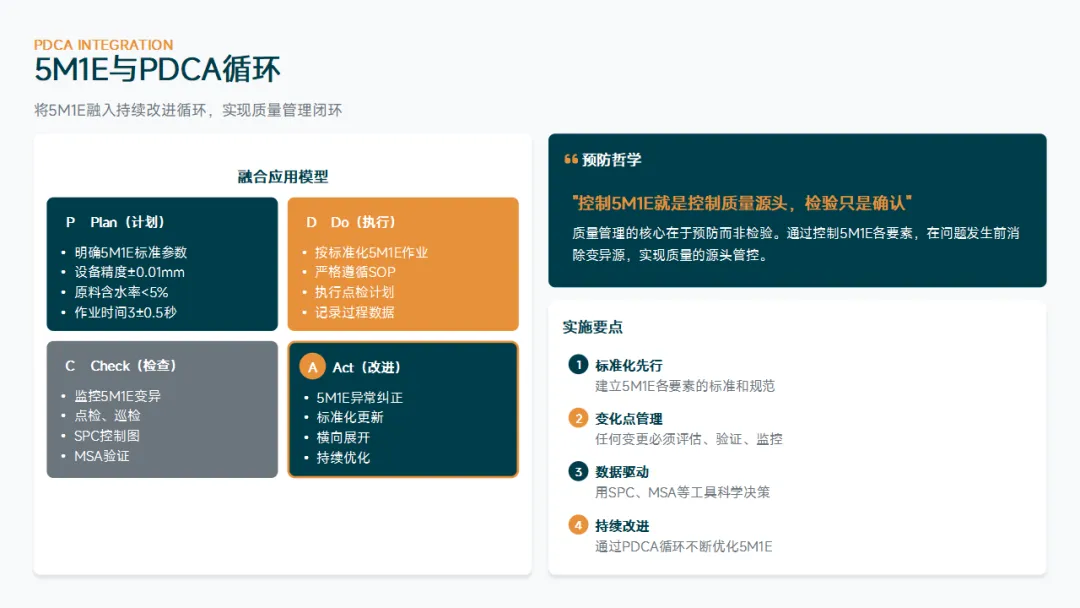

控制5M1E就是控制质量源头，检验只是确认。
01
02
03
随机因素，系统固有，不可避免
呈正态分布，在控制界限内波动
例：材料批次间微小差异、环境自然波动
对策：持续优化，降低变异幅度
可归属原因，需立即消除
5M1E中某要素突变导致
例：设备故障、新员工操作、材料混料
对策：立即识别，快速消除
04
70%的质量事故与人为失误相关
新员工不良率是老员工的3-5倍
生理差异：体力、视力、反应速度、疲劳累积
心理差异：情绪状态、责任心、压力、团队氛围
技能差异：培训程度、经验年限、技术诀窍
行为差异：习惯动作、理解偏差、执行力度

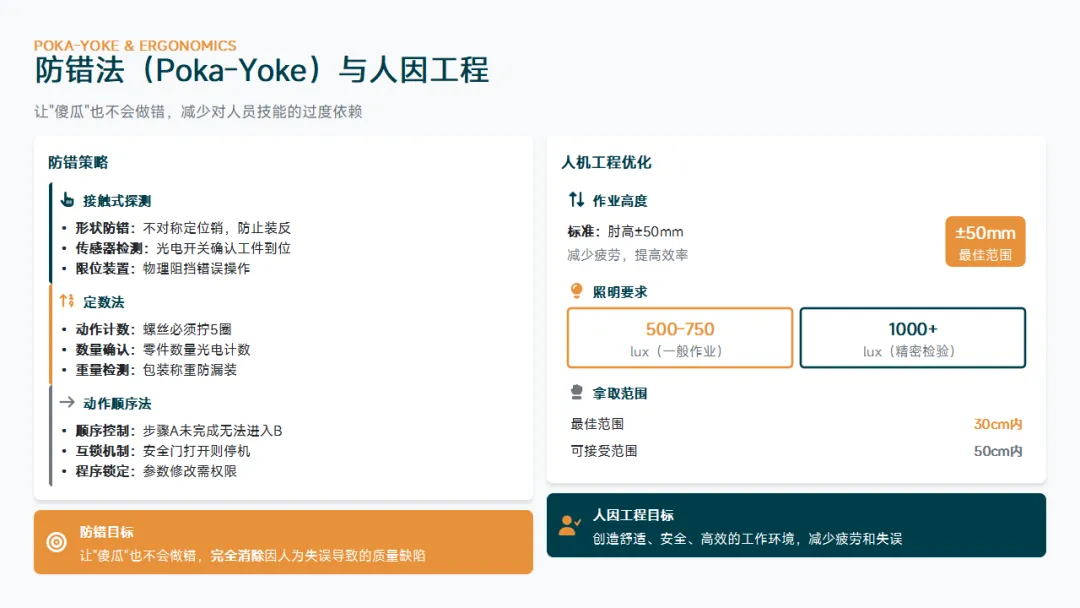

不对称定位销，防止装反

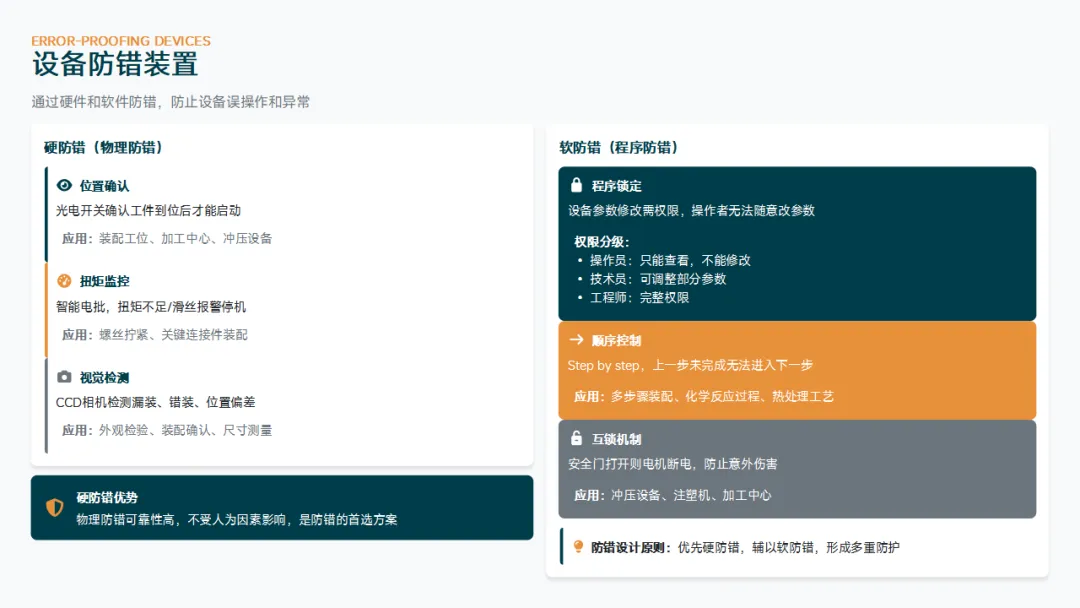

光电开关确认工件到位
扭矩监控，滑丝自动报警
四级认证体系：见习级→合格级→熟练级→专家级

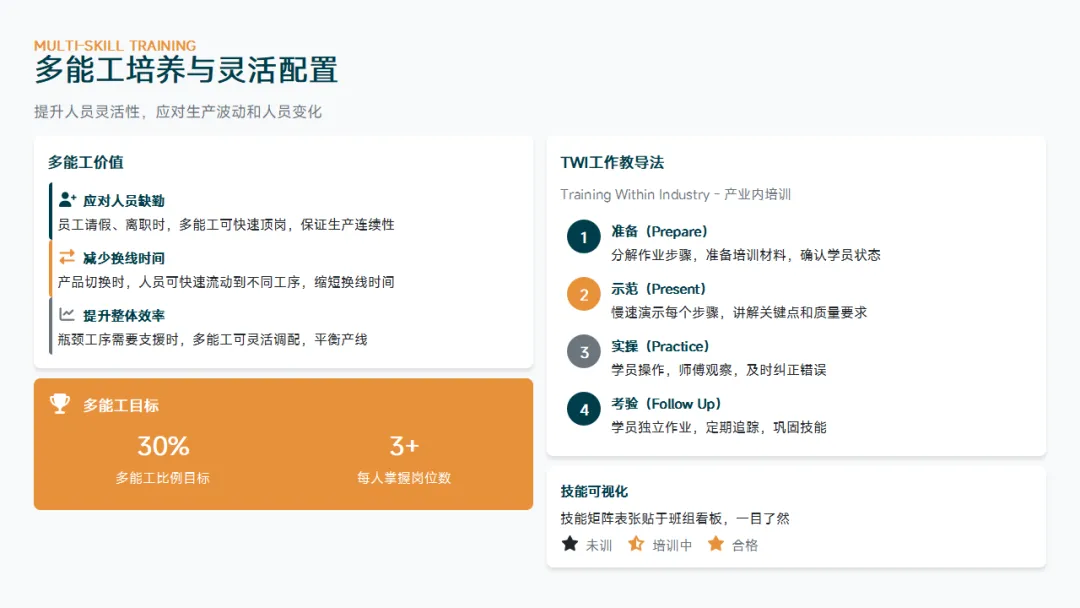

TWI工作教导法：准备→示范→实操→考验
多能工培养：每人掌握3+岗位，比例目标30%

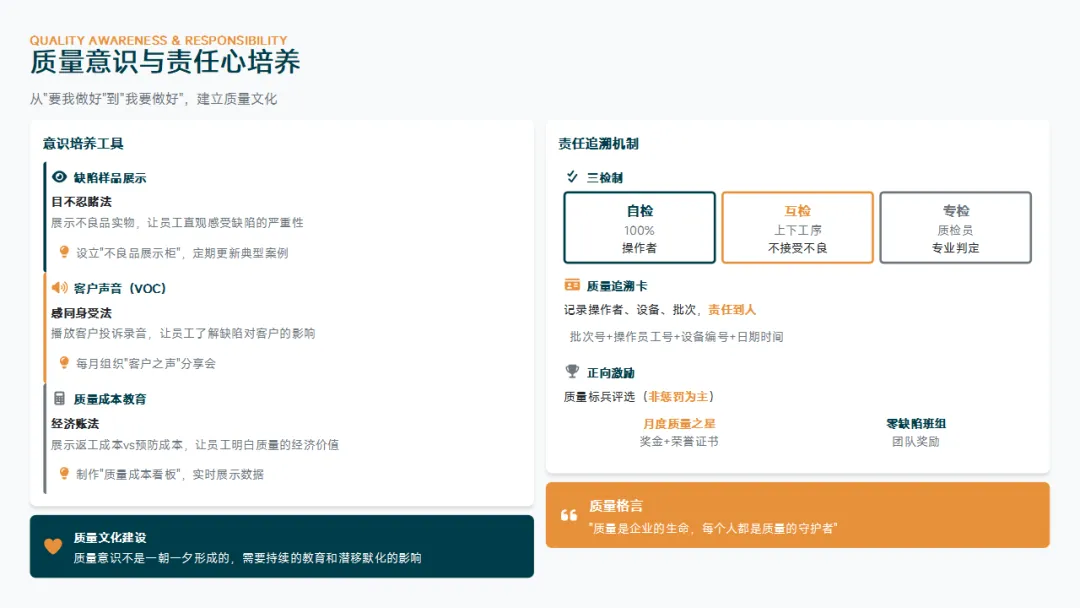

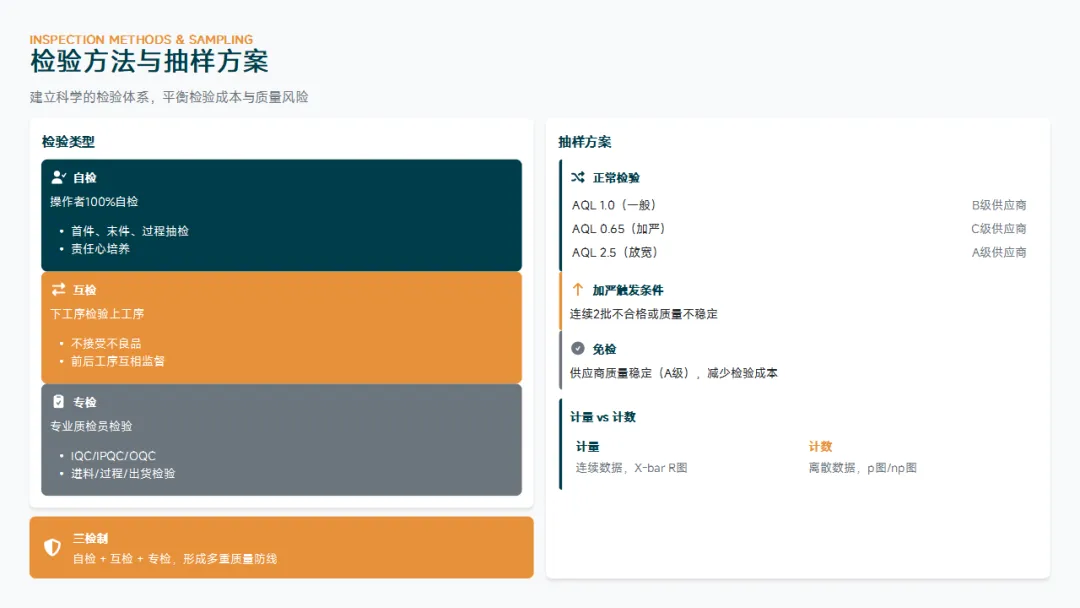

三检制：自检100% + 互检（上下工序）+ 专检（质检员）
质量追溯卡：批次号+操作员工号+设备编号+日期时间

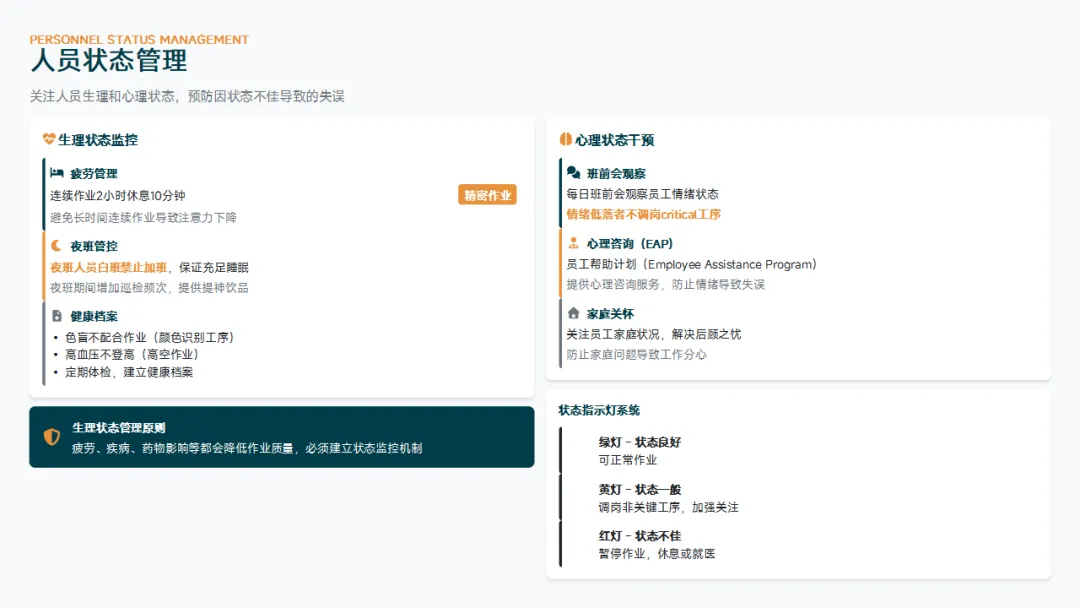

状态指示灯：绿灯（良好）、黄灯（一般调岗）、红灯（不佳暂停）

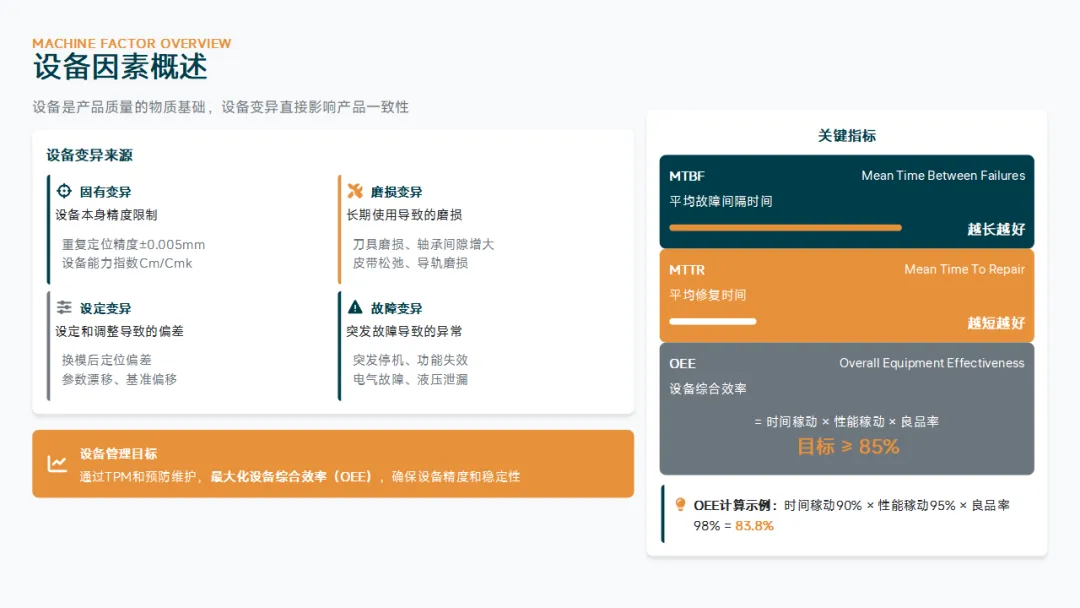

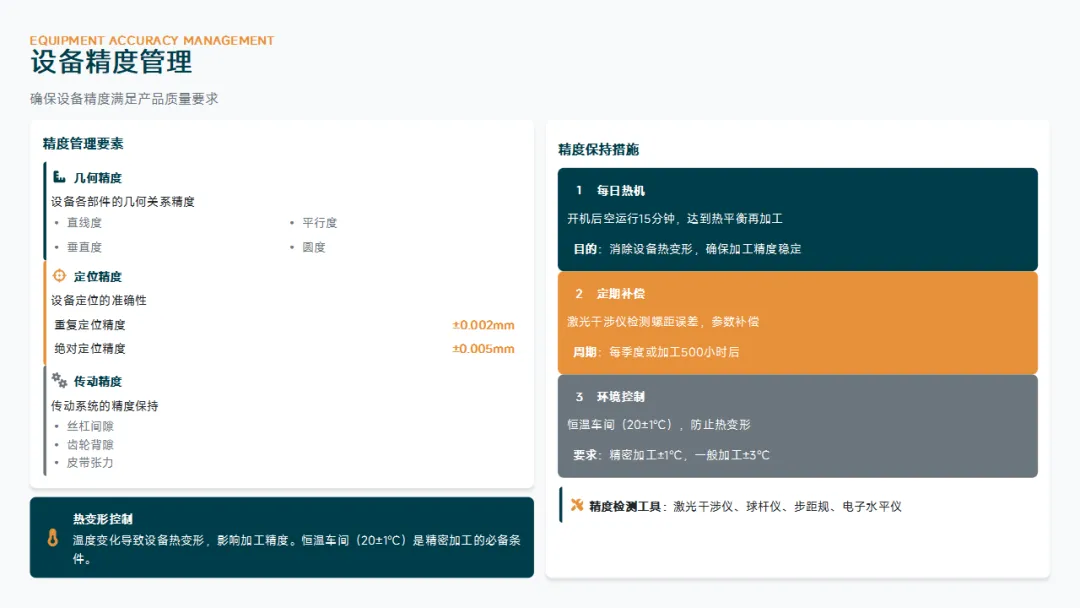

固有变异：设备本身精度限制
磨损变异：刀具磨损、轴承间隙增大、皮带松弛
设定变异：换模后定位偏差、参数漂移
故障变异：突发停机、功能失效

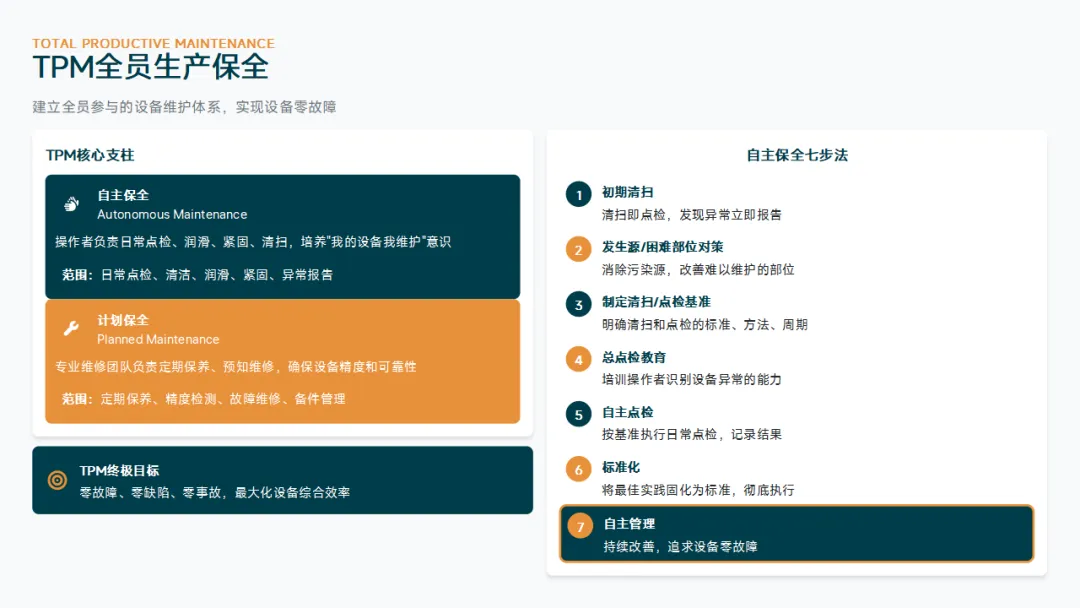

自主保全：操作者负责日常点检、润滑、紧固、清扫
计划保全：专业维修团队负责定期保养、预知维修

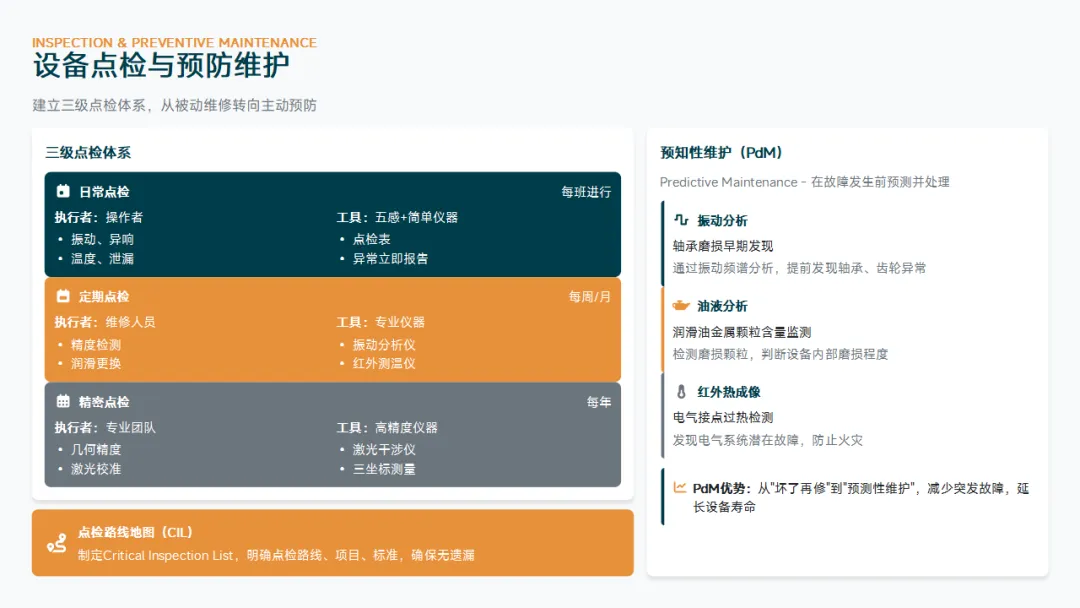

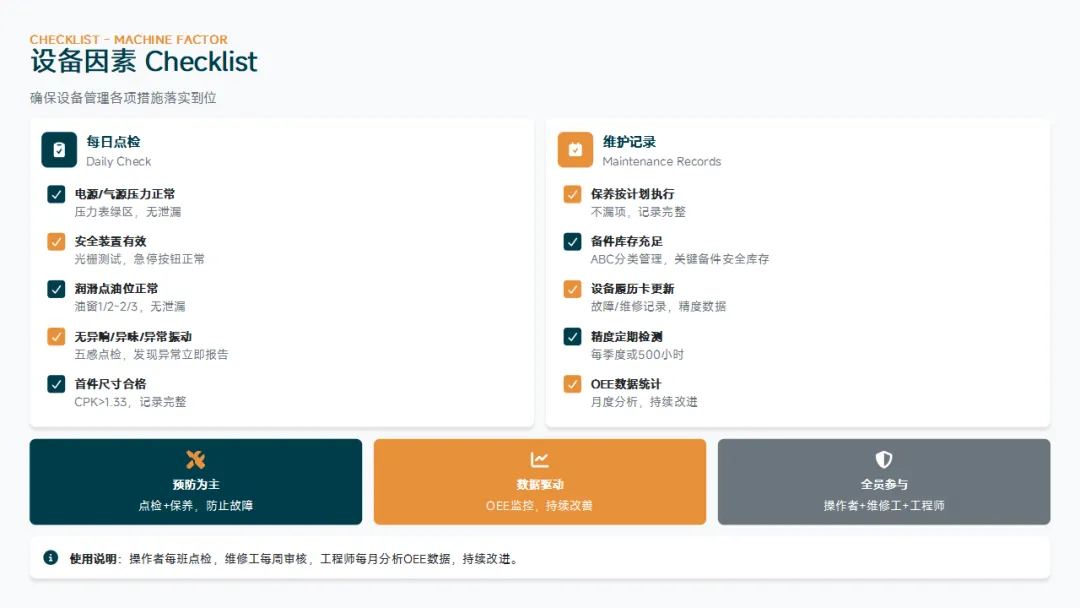

日常点检（每班）：操作者执行，五感+简单仪器
定期点检（每周/月）：维修人员执行，振动分析仪、红外测温仪
精密点检（每年）：专业团队执行，激光干涉仪、三坐标测量
振动分析：轴承磨损早期发现
油液分析：检测磨损颗粒，判断设备内部磨损程度
红外热成像：发现电气系统潜在故障
固有变异：材料批次间差异（橡胶硫化程度、钢材硬度、塑料熔指）

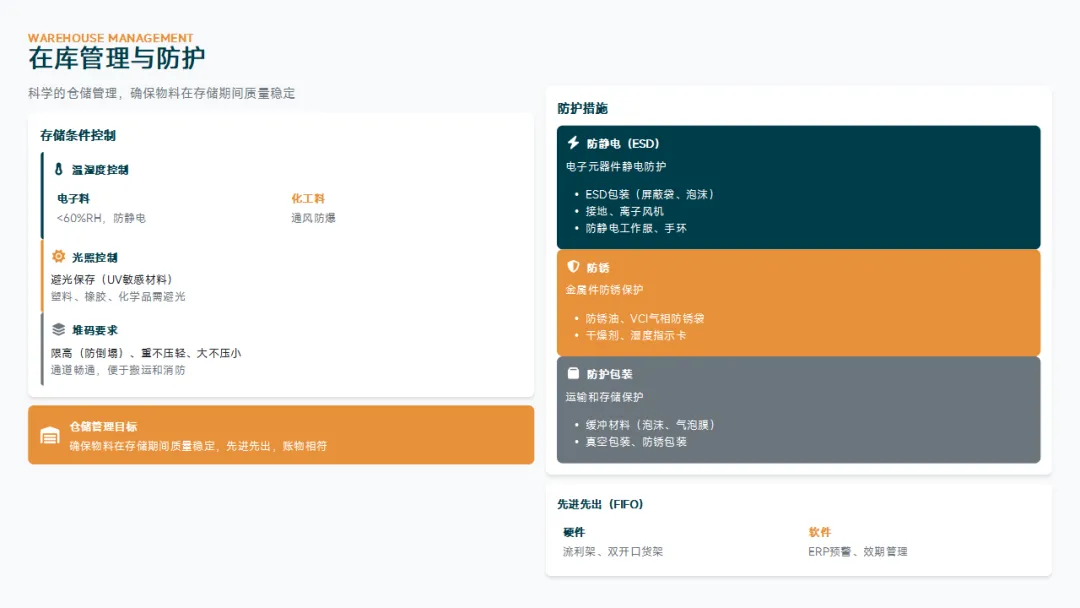

存储变异：受潮、氧化、过期、混料、包装破损
搬运变异：磕碰伤、划伤、静电损伤、污染异物
设计变异：图纸变更、代用材料、规格调整

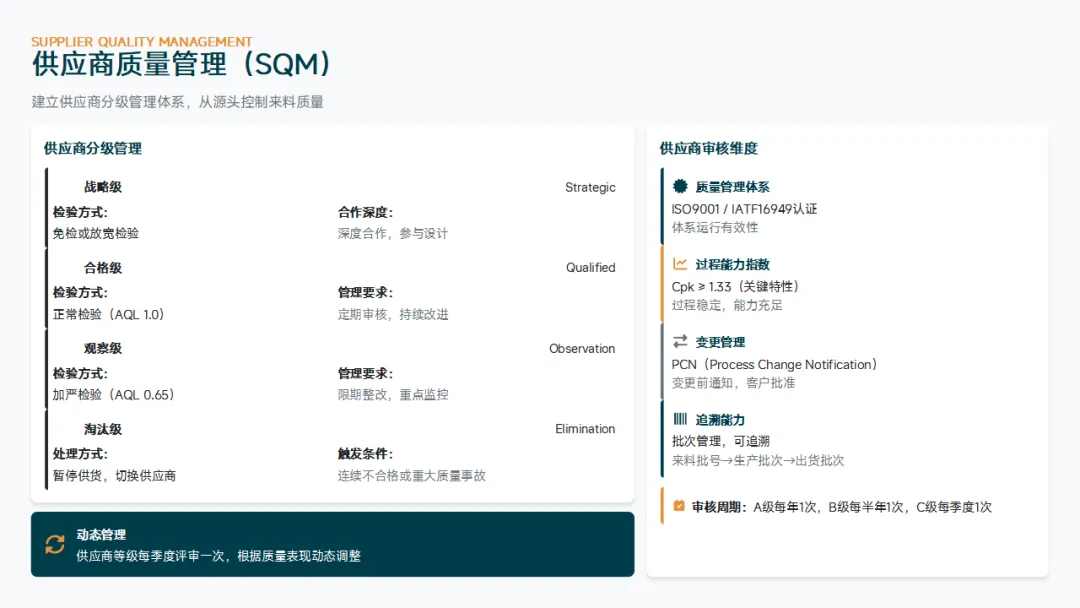

A级战略级：免检或放宽检验，深度合作参与设计
B级合格级：正常检验（AQL 1.0），定期审核持续改进
C级观察级：加严检验（AQL 0.65），限期整改重点监控
D级淘汰级：暂停供货，切换供应商

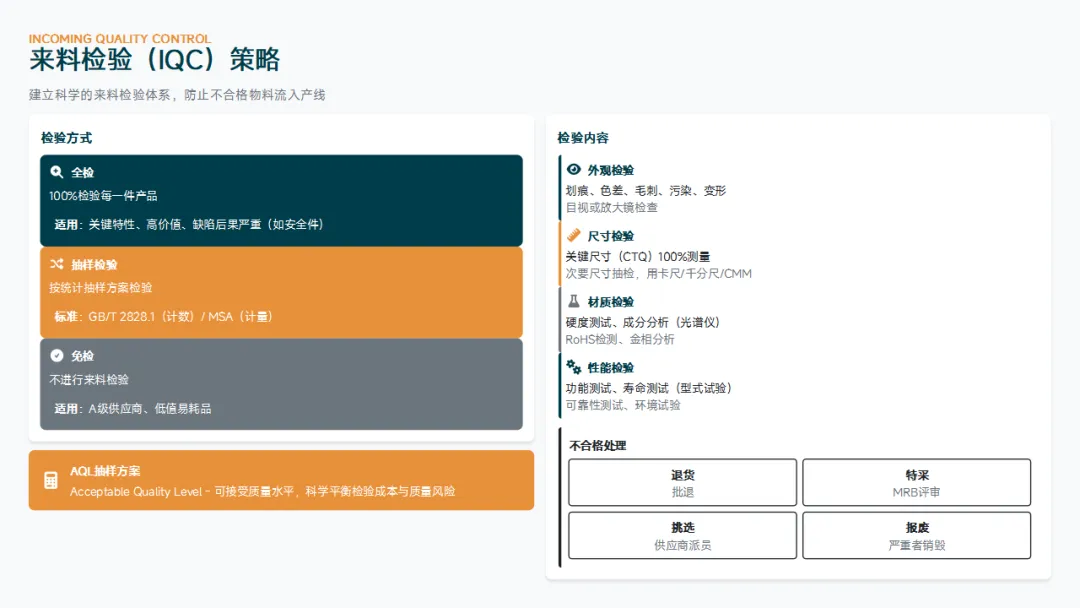

供应商分级管理：A级优选、B级监控、C级整改、D级淘汰 首批承认：新供应商首批全尺寸、全性能检测 驻厂/过程审核：关键供应商从源头控制 异常反馈闭环：要求8D报告，限期整改验证

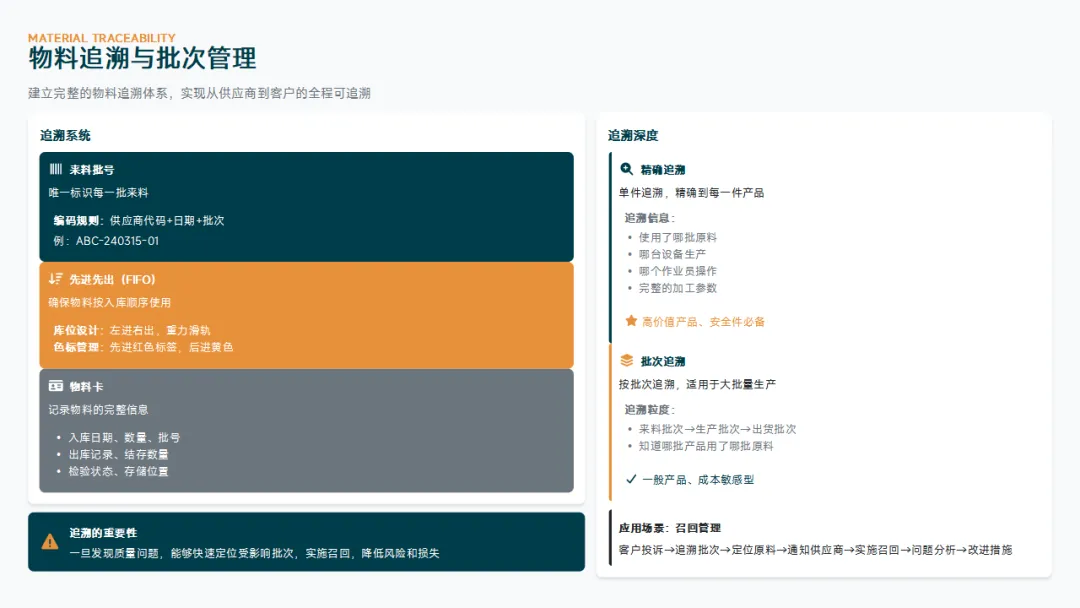

来料批号唯一标识：供应商代码+日期+批次
先进先出（FIFO）：左进右出，色标管理
追溯深度：精确追溯（单件）或批次追溯（按批）

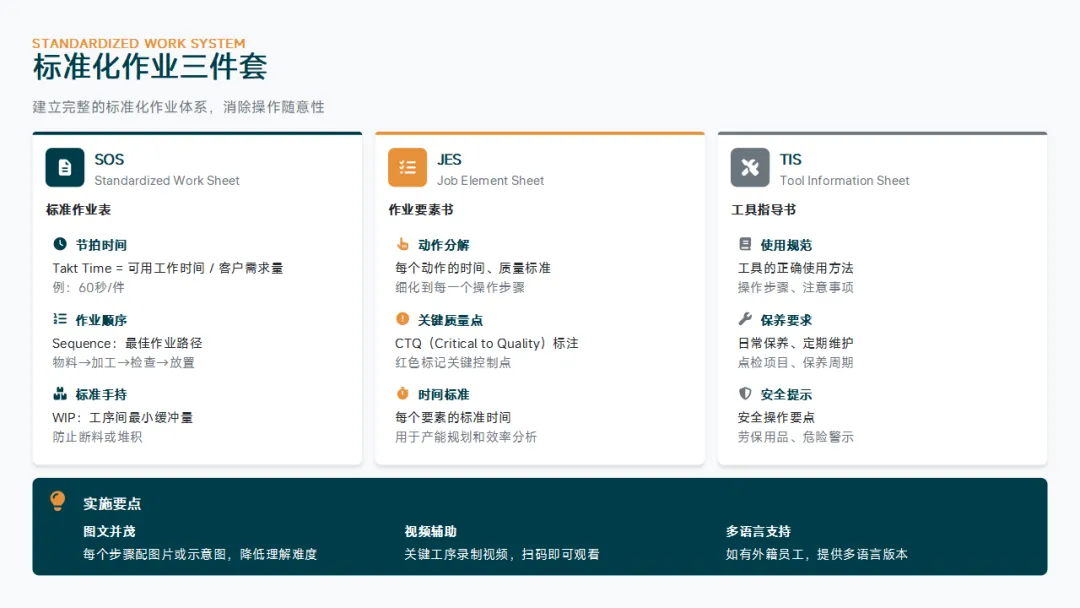

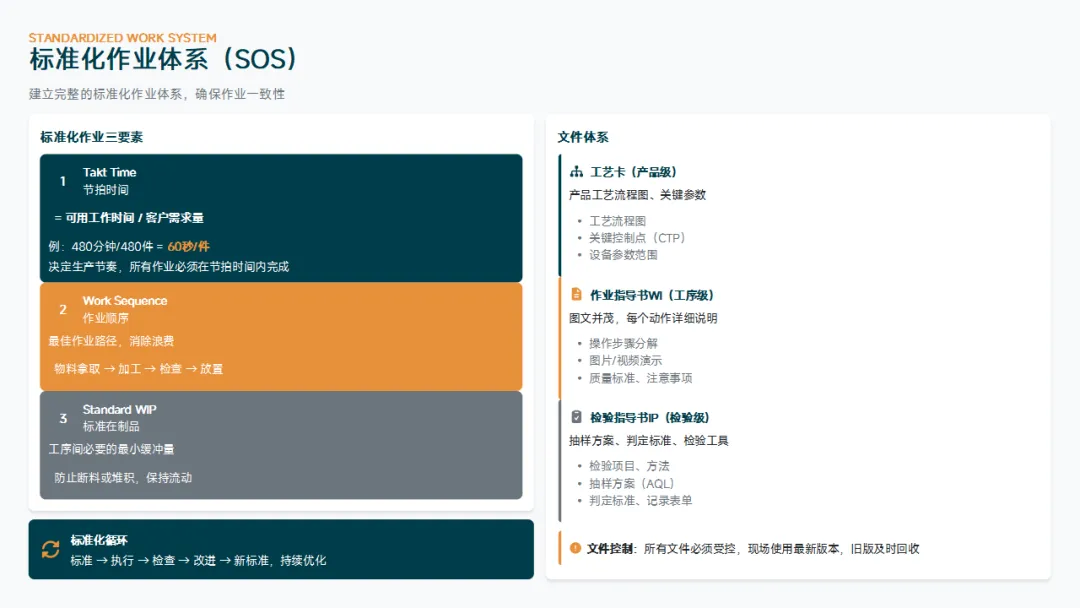

节拍时间（Takt Time） = 可用工作时间 / 客户需求量 作业顺序（Work Sequence）：最佳作业路径，消除浪费 标准在制品（Standard WIP）：工序间必要的最小缓冲量
工艺卡（产品级）：工艺流程图、关键控制点
作业指导书WI（工序级）：图文并茂，每个动作详细说明
检验指导书IP（检验级）：抽样方案、判定标准
记录表单：检验记录、生产记录

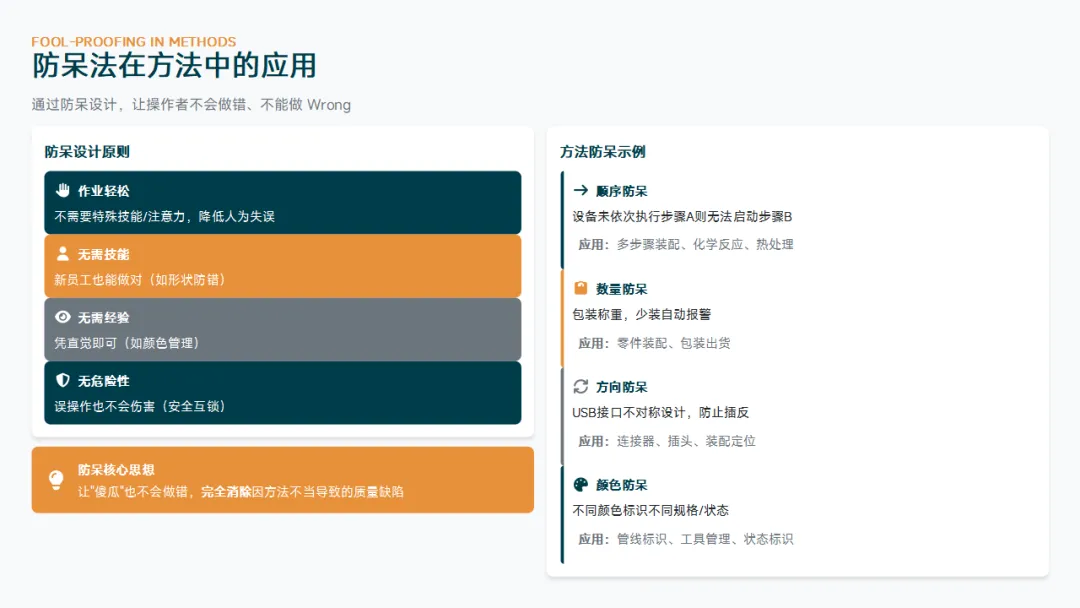

顺序防呆：步骤A未完成无法进入步骤B
数量防呆：包装称重，少装自动报警
方向防呆：USB接口不对称设计，防止插反
颜色防呆：不同颜色标识不同规格/状态
安灯系统（Andon）：异常立即声光报警
生产管理看板：计划vs实际、不良实时显示
质量警示：不良品实物展示、柏拉图TOP3
作业指导书可视化：视频二维码、大字版SOP
人：不同检验员读数差异（视差、经验）
机：量具精度、分辨率、磨损
法：测量手法（力度、角度、位置）
环：温度（热胀冷缩）、振动、照明
料：工件毛刺、清洁度、变形

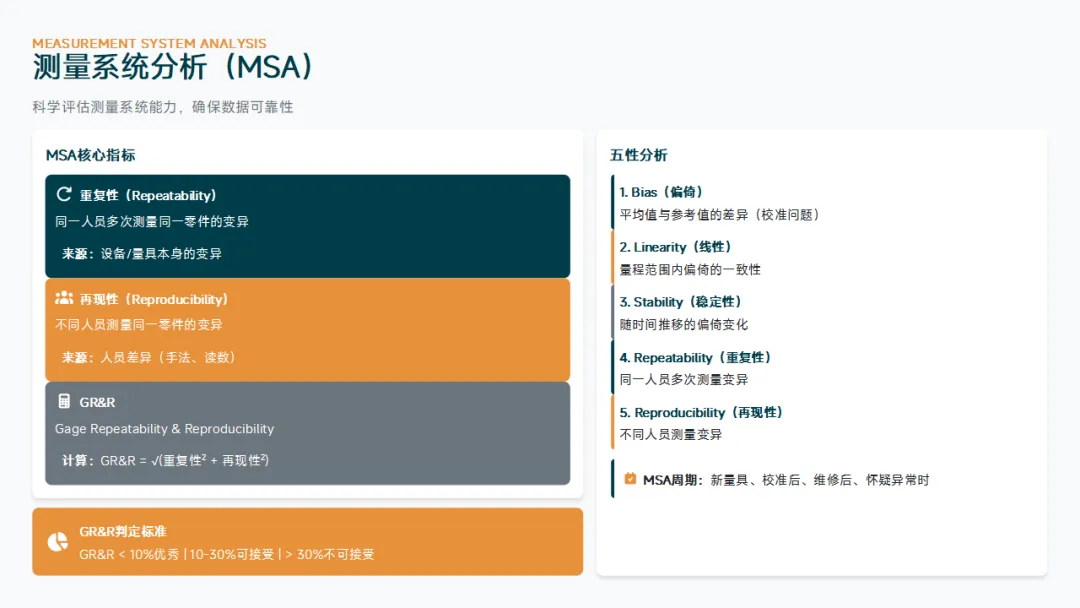

Bias（偏倚）：平均值与参考值的差异 Linearity（线性）：量程范围内偏倚的一致性 Stability（稳定性）：随时间推移的偏倚变化 Repeatability（重复性）：同一人员多次测量变异 Reproducibility（再现性）：不同人员测量变异
GR&R < 10%：优秀，测量系统可靠
10% ≤ GR&R < 30%：可接受，需关注
GR&R ≥ 30%：不可接受，必须改善

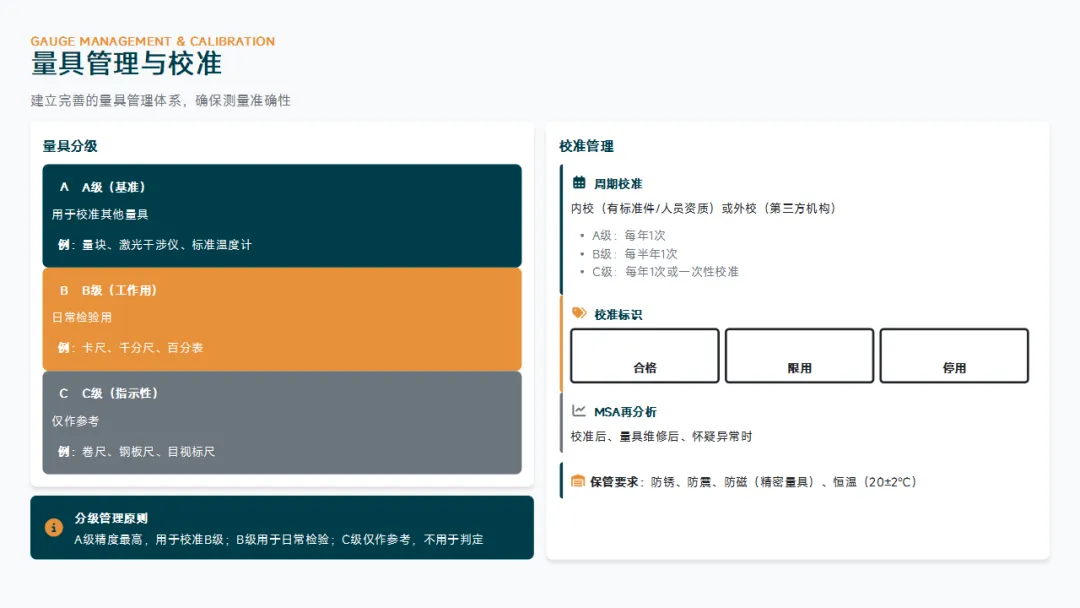

A级（基准）：用于校准其他量具，每年校准1次
B级（工作用）：日常检验用，每半年校准1次
C级（指示性）：仅作参考，不用于判定

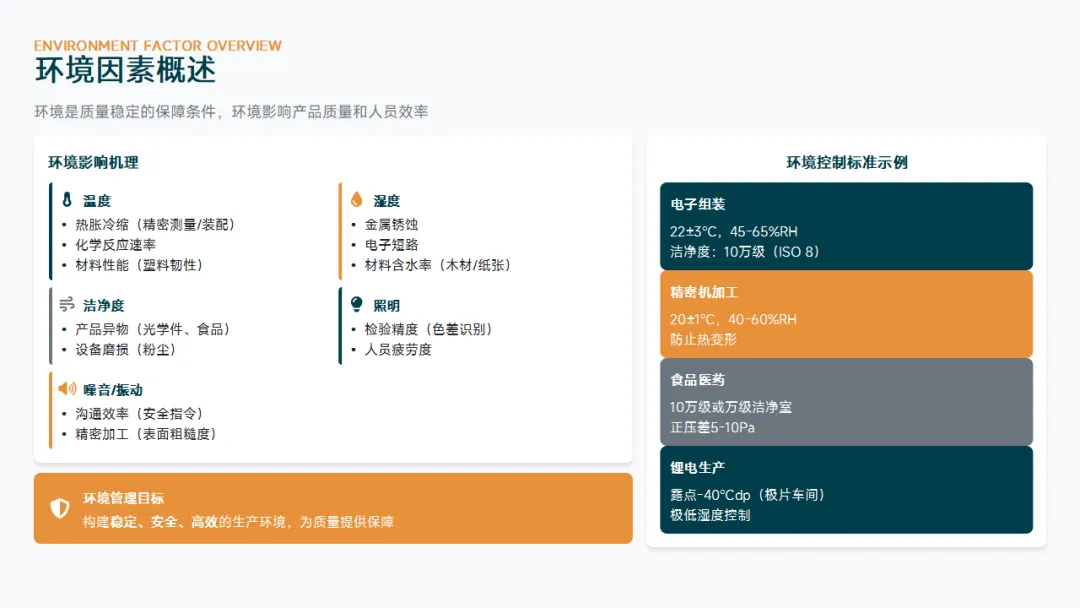

温度：热胀冷缩（精密测量/装配）、化学反应速率、材料性能
湿度：金属锈蚀、电子短路、材料含水率
洁净度：产品异物（光学件、食品）、设备磨损（粉尘）
照明：检验精度（色差识别）、人员疲劳度
噪音/振动：沟通效率、精密加工表面粗糙度

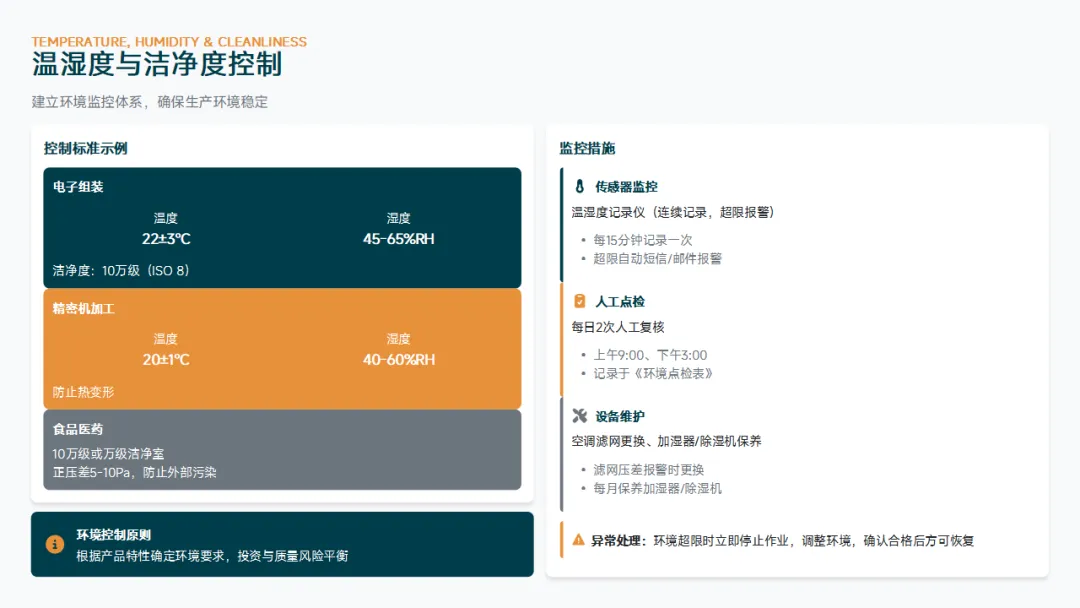

电子组装：22±3℃，45-65%RH，洁净度10万级
精密机加工：20±1℃，40-60%RH，防止热变形
食品医药：10万级或万级洁净室，正压差5-10Pa
锂电生产：露点-40℃dp，极低湿度控制

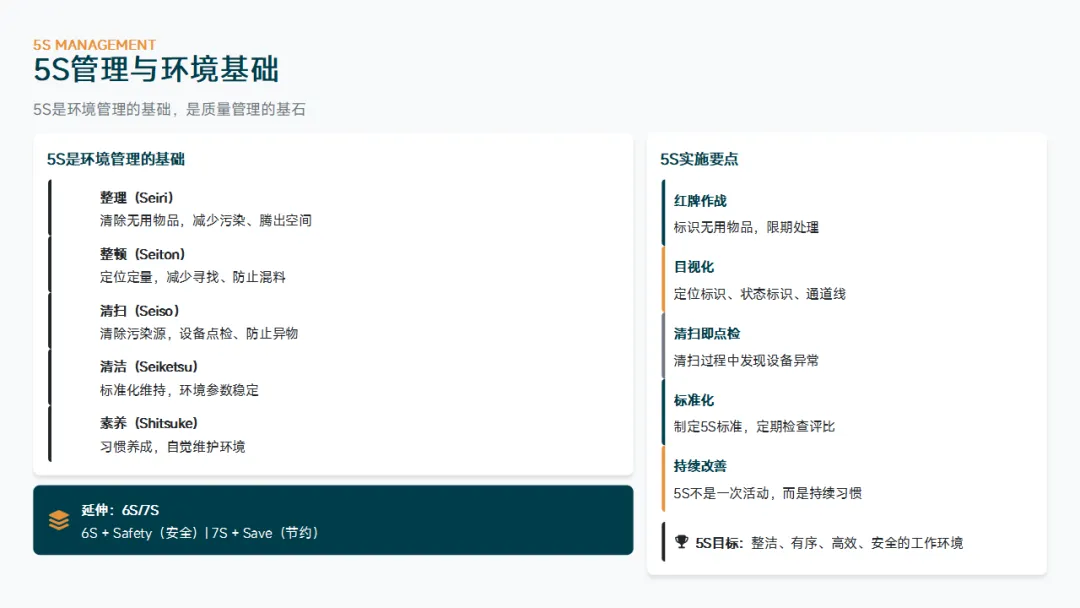

整理（Seiri）：清除无用物品，减少污染 整顿（Seiton）：定位定量，防止混料 清扫（Seiso）：清除污染源，设备点检 清洁（Seiketsu）：标准化维持，环境参数稳定 素养（Shitsuke）：习惯养成，自觉维护
传感器监控：温湿度记录仪，每15分钟记录，超限自动报警
人工点检：每日2次人工复核
设备维护：空调滤网更换、加湿器/除湿机保养
05

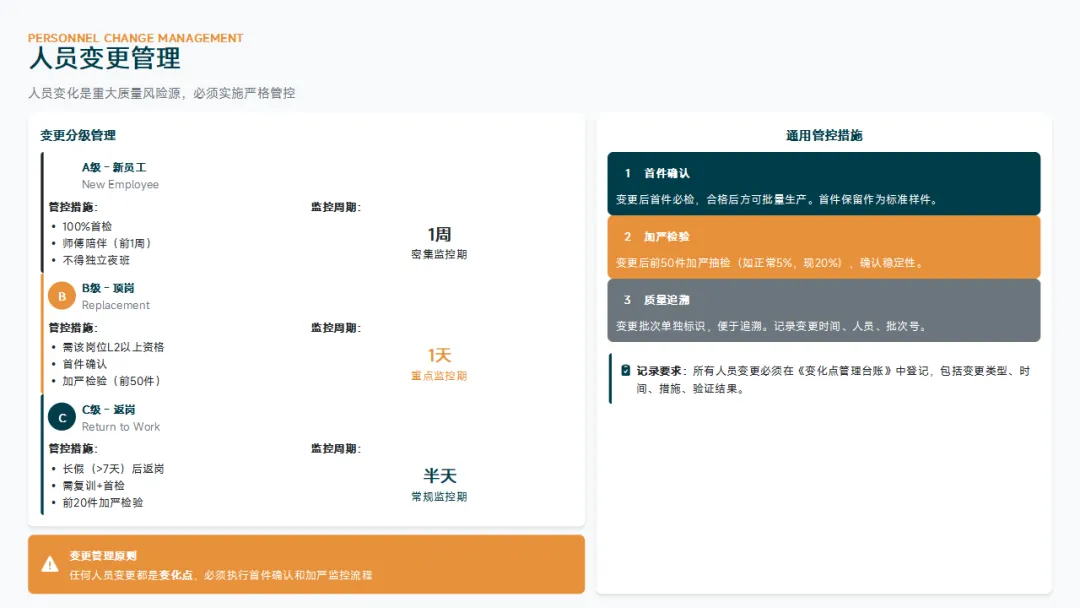

人：新员工上岗、人员顶岗、疲劳夜班
机：设备维修后、模具更换、参数调整
料：供应商变更、批次切换、余料使用
法：工艺变更、图纸改版、临时措施
环：季节交替、温湿度异常、停电后恢复
测：量具更换、校准后、检测员变更
变化识别：第一时间发现变化，记录变化内容和发生时间 风险评估：评估对质量的潜在影响，确定风险等级 首件确认：变更后首件必检，确认合格后方可批量生产 加严监控：增加检验频次和样本量，持续监控稳定性 恢复正常：确认稳定后逐步恢复正常检验频次
06
❌ 不好的描述："最近产品质量不好"
✅ 好的描述："A产品外观划伤不良率从1.2%上升至4.5%，发生在装配3号线，从3月15日开始"
07
人：夜班疲劳、注意力不集中；新员工，缺乏经验
机：电动螺丝刀无计数功能，无法确认螺丝是否拧紧
料：螺丝盒混料（两种螺丝相似），容易拿错型号
法：未规定扫码确认步骤，无防错机制
环：灯光昏暗（夜班照明不足），视觉疲劳
测：全检员同样疲劳，未检出；人工检验可靠性低
人：夜班增加巡检频次，新员工前1周不得夜班
机：更换带计数功能螺丝刀（达成数量亮绿灯）
料：螺丝盒增加颜色标识（红/蓝区分）
法：增加"手指口述"确认步骤
环：工位增加局部照明（LED灯带）
测：增加光电感应检测（位移传感器）

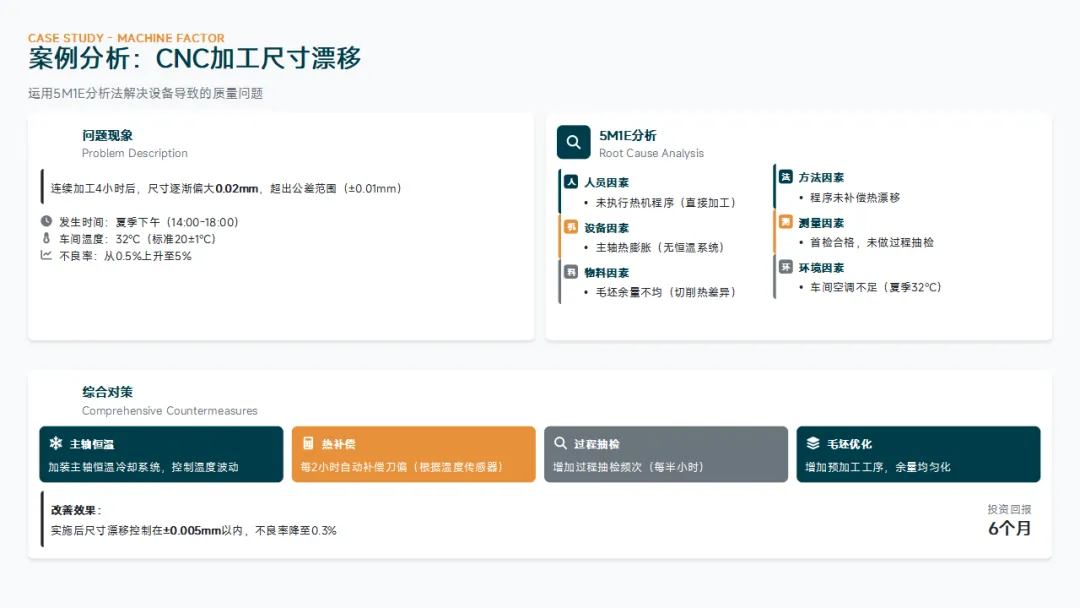

人：未执行热机程序（直接加工）
机：主轴热膨胀（无恒温系统）
料：毛坯余量不均（切削热差异）
法：程序未补偿热漂移
测：首检合格，未做过程抽检
环：车间空调不足（夏季32℃）
主轴恒温：加装主轴恒温冷却系统
热补偿：每2小时自动补偿刀偏（根据温度传感器）
过程抽检：增加过程抽检频次（每半小时）
毛坯优化：增加预加工工序，余量均匀化
物料因素（主因）：供应商更换了玻纤供应商（未通知），玻纤长度变短（分散性变差），未做PCN承认
检测方法：IQC未检测玻纤长度（仅测外观/尺寸）
检测方法升级：金相显微镜检测玻纤长度（标准3-5mm，实际1-2mm）
来料检测强化：增加玻纤含量/长度检测（金相显微镜）
双供应商策略：关键物料开发B点供应商，降低风险
PCN违约金：合同约束，擅自变更罚款10万元
08
5M1E作为8D分析的问题分类框架
与鱼骨图结合可视化呈现因果关系
FMEA中按5M1E识别潜在风险
09
10
从被动救火走向主动预防
从经验管理走向标准化、数据化、系统化管理
