书接上回，现在我们开始打磨细节。

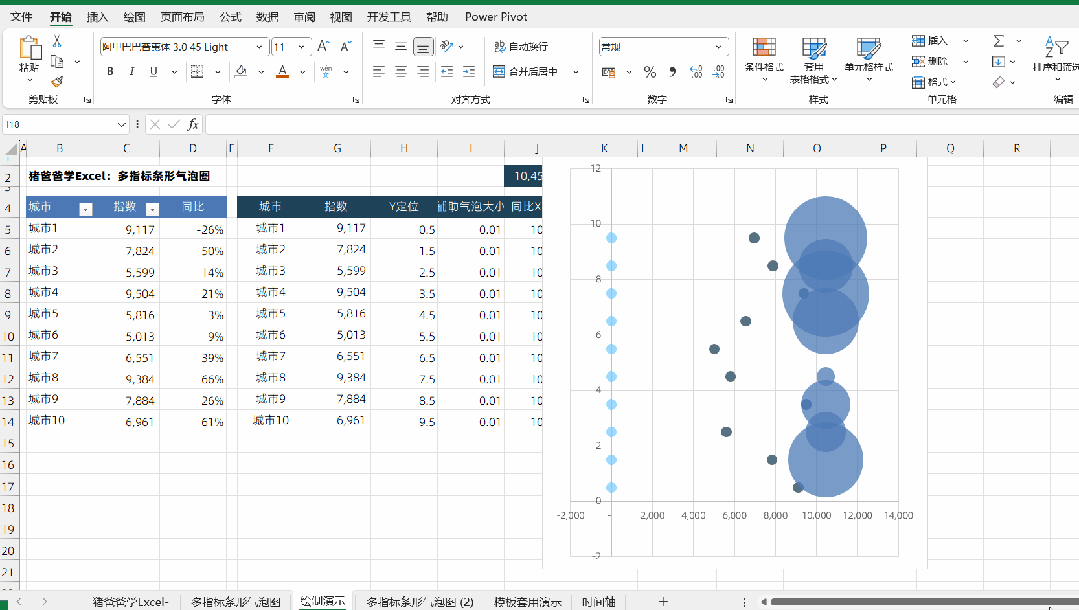

1、调整设置气泡大小

点击选中“同比”系列，Ctrl+1调出设置窗格，在设置窗格的【系列选项】处，【缩放气泡大小】设置为20就可以了（原则就是让各气泡不要重叠，这个没有指定设置，需要根据数据进行调整哈），而因为同比可能会有负值，所以【显示负值气泡】也做勾选。

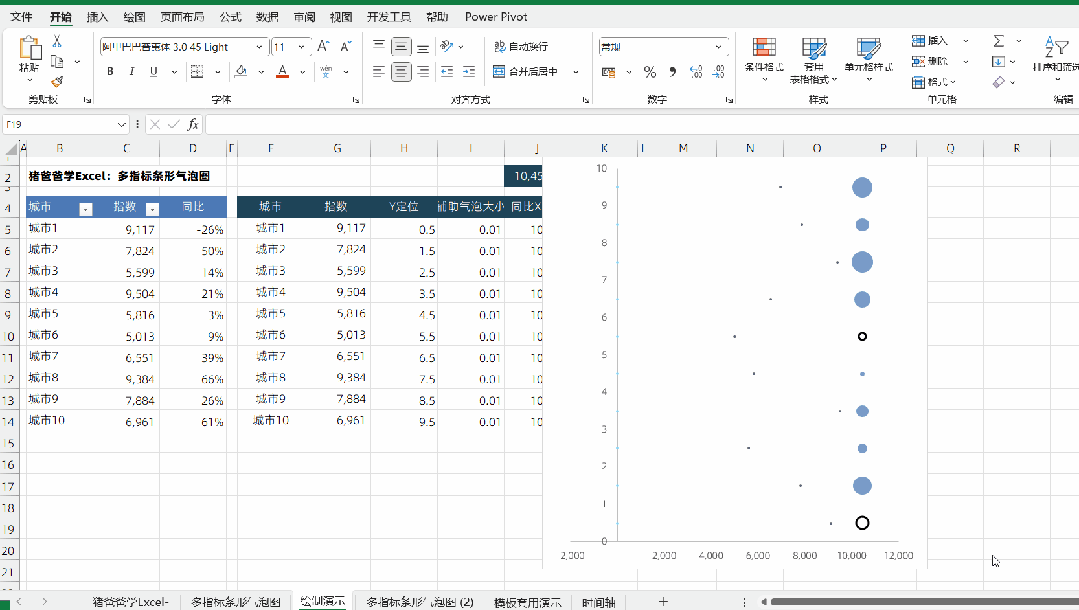

2、设置“同比”气泡细节

再来到设置窗格的【填充与线条】选项卡，在此，我们可以将气泡的【填充】设置为【纯色填充】，选择一款合适的颜色就可以了。

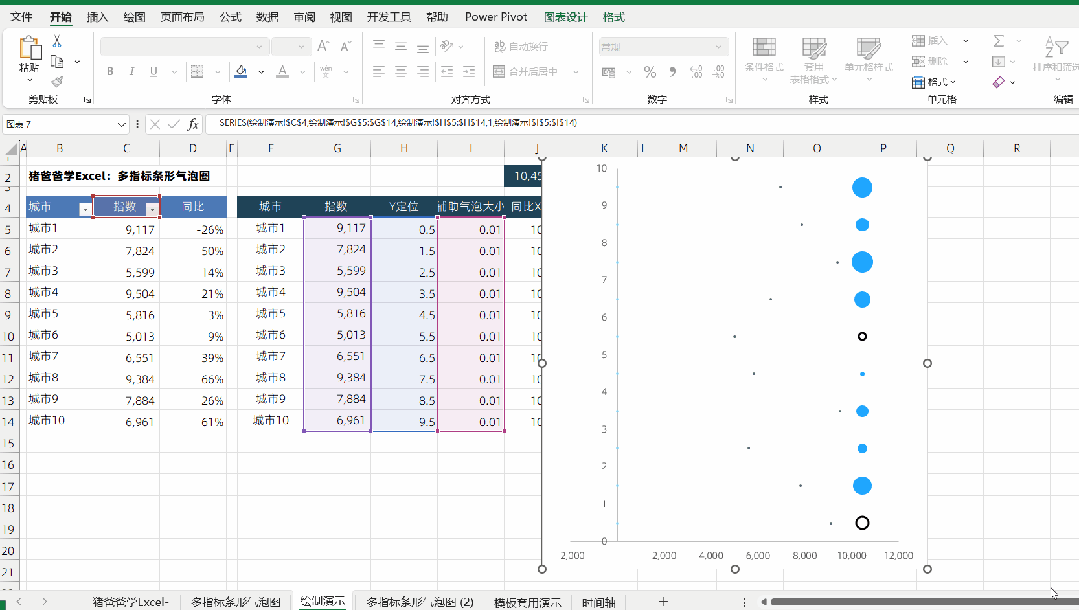

3、添加“指数”系列误差线

现在，让我们开始来伪装一组条形图，点击选中“指数”系列，在图表的快捷按钮【图表元素】处，勾选【误差线】选项，从而就为该系列添加了X误差线与Y误差线两组线条了。当然，在本例，我们并不需要Y误差线，所以先选择Y误差线，用Del键删除哈。

再点击选中X误差线，在设置窗格的【误差线选项】选项卡，设置【水平误差线】的【方向】为【负偏差】（从气泡点向左延伸），【末端样式】为【无线端】，而【误差量】则为100%，这样子，其长度就恰好为G列数据的长度，那么，也就恰恰好是我们想要的条形长度了。

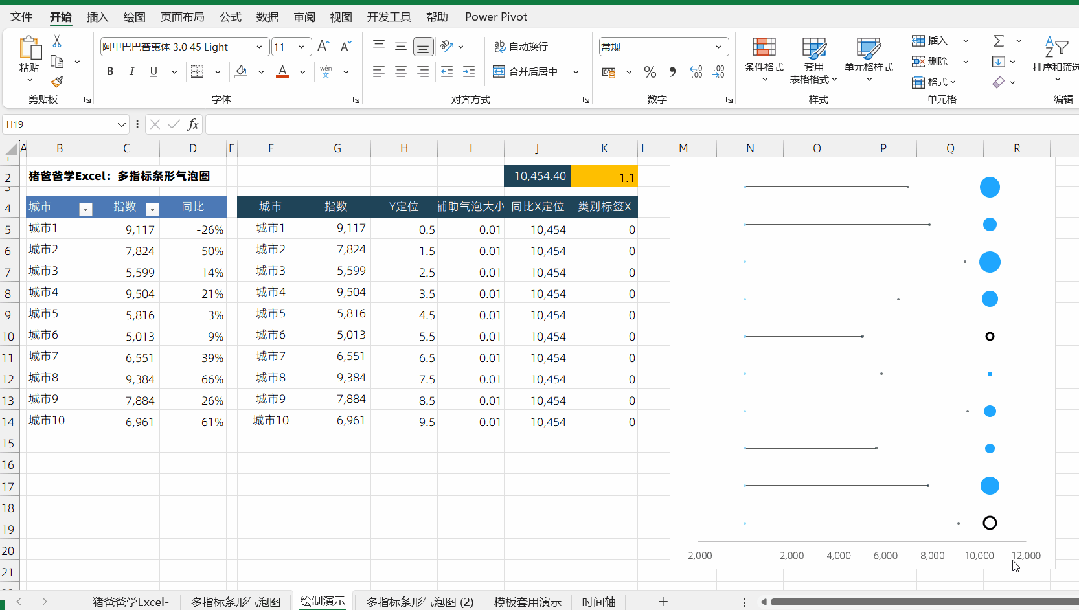

4、设置误差线细节

现在，保持选中X误差线，再来到设置窗格的【填充与线条】选项卡，在此，我们可以通过将【线条】设置为【实线】，并设置【颜色】，而该组“条形”的宽窄，则是由【宽度】决定，本例设置为20磅，搞定。

之后便可选中“指数”气泡系列，在【填充与线条】选项卡，设置【填充】为【无填充】，【边框】为【无线条】，将该组气泡隐藏起来。OK，条形系列，完美。

5、添加并设置“类别标签”

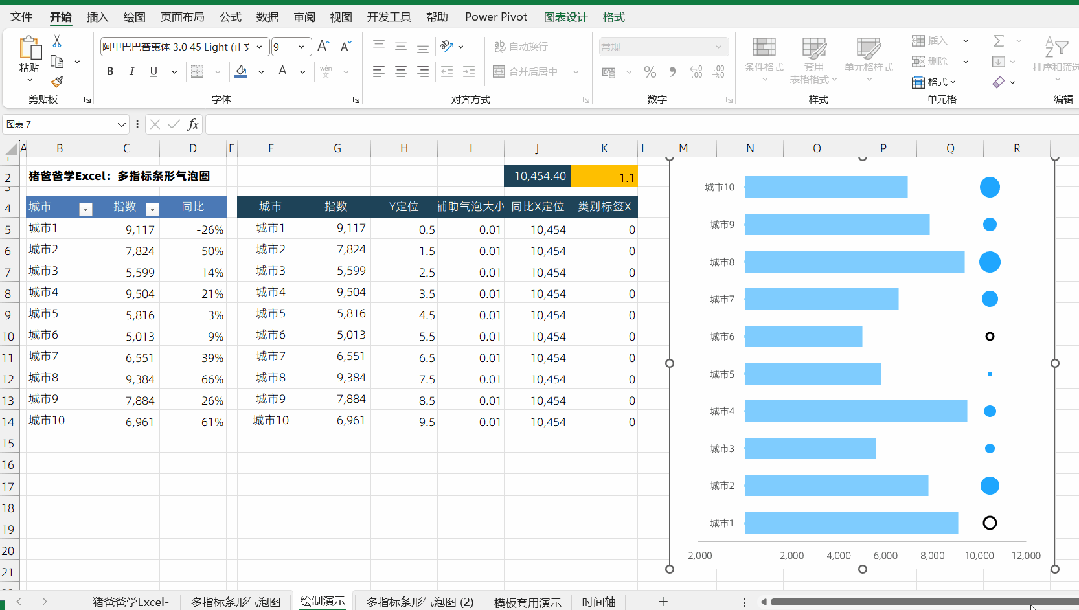

现在，让我们为图表添加上“城市”的类别标签，点击选中“类别标签X”系列，右键【添加数据标签】，再选择该组标签，在设置窗格的【标签选项】选项卡，勾选【单元格中的值】，指定【数据标签区域】为B5：B14区域，并取消【Y值】，设置【标签位置】为【靠左】，完成。

现在，原来垂直轴的标签，就显得有点碍眼了，点击选中垂直轴，在设置窗格的【坐标轴选项】选项卡，设置【标签】-【标签位置】为【无】，隐藏起来就好了。

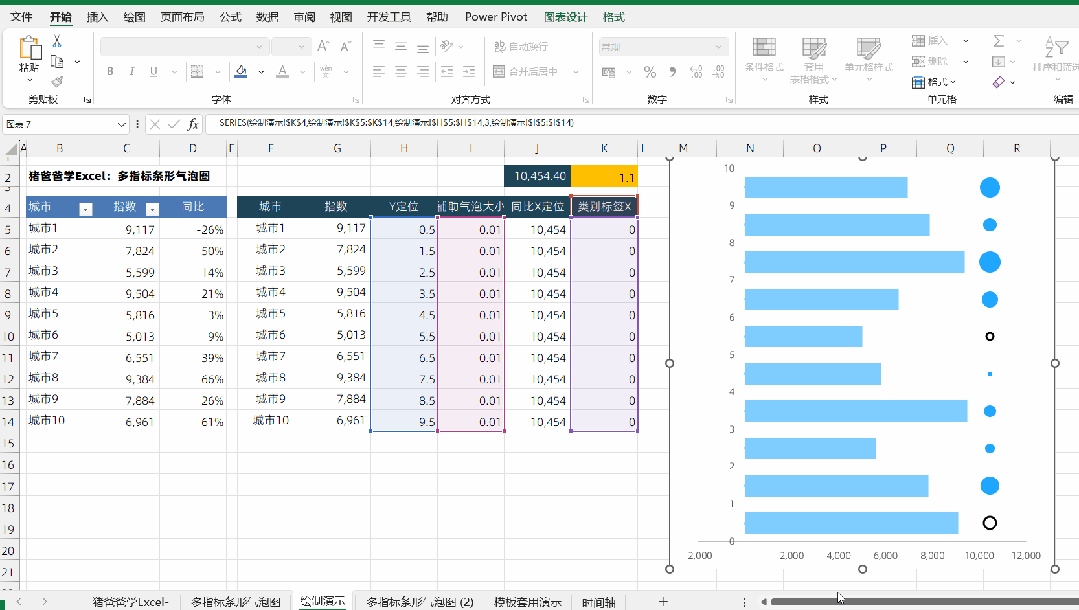

6、设置垂直轴【逆序类别】及【边界】

现在，我们发现，图表垂直轴的顺序，居然与数据源不一致，大问题啊！点击选中垂直轴，在设置窗格的【坐标轴选项】勾选【逆序刻度值】，搞定。

注意了，还有个很重要的细节点，当我们的数据项比较多时，垂直轴的【边界】-【最小值】与【最大值】，并不一定能正确，如有必要，则手动将【最小值】设置为0,而【最大值】则为对应行数（如本例有10项，则填10），当我们在套用模板时，有可能数据行数会不同，那么这里要重新手动进行设置，切记！

至此，该款图表就基本完成了，其他比较常规的细节设置，就不一一演示了哈。

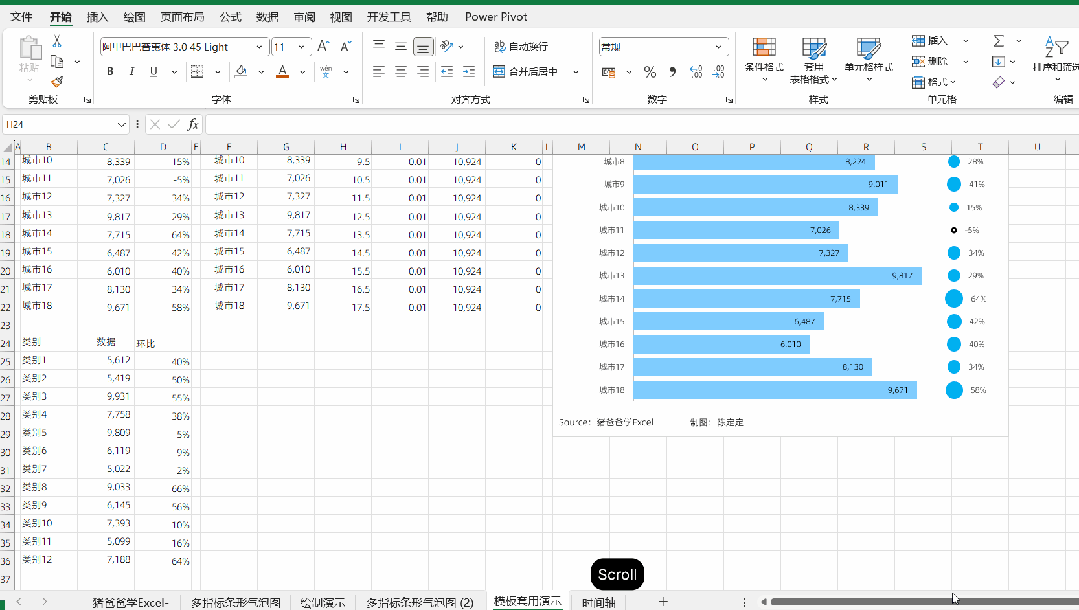

7、模板套用

考虑到该款图表要修改数据源比较麻烦，所以模板预设了18行，按说应该够了，我们只需要将数据复制到对应B4开始的BCD三列即可，再将多余的行直接删除，并设置垂直轴的【边界】大小，搞定。需要注意的时，如果多次删除，那么J2单元格公式的数据范围，会变小的，有必要则重新调整一下。

当你掌握了如何绘制之后，那么，多一组气泡图，其实就是参考J列，再多一组辅助列就可以了的。
