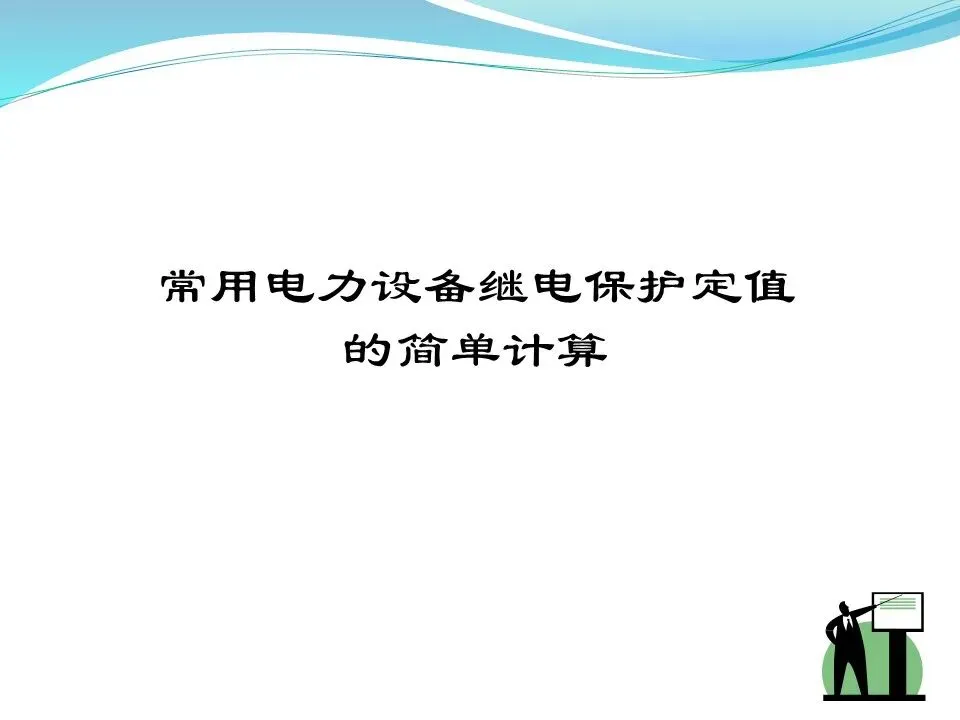

教你学会继电保护定值的简单计算.ppt

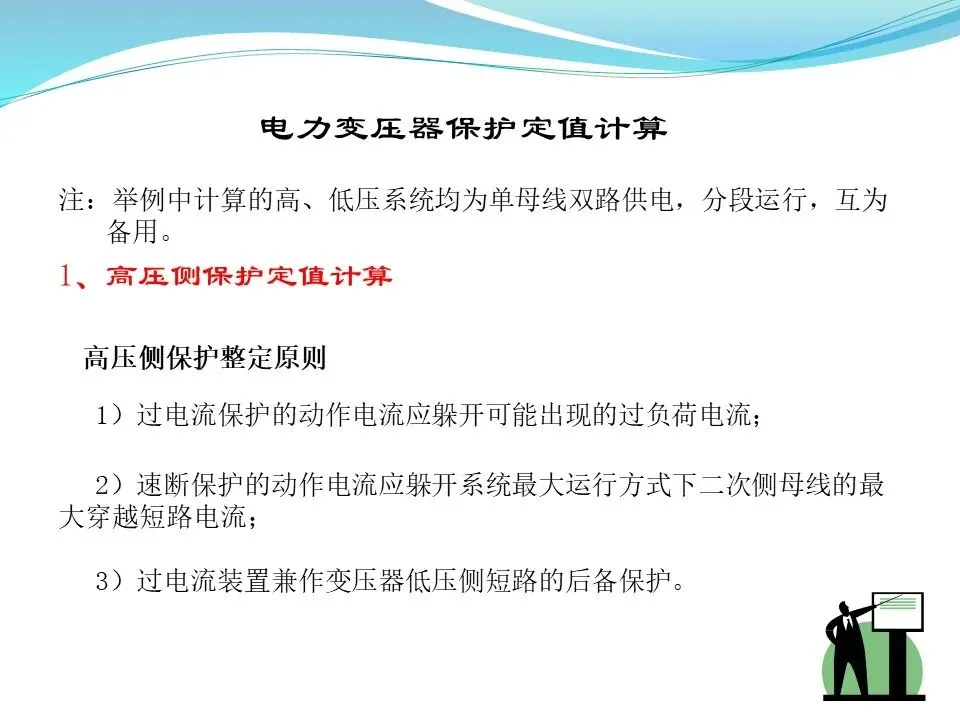

电力变压器保护定值计算

注：举例中计算的高、低压系统均为单母线双路供电，分段运行，互为 备用。

1、高压侧保护定值计算

高压侧保护整定原则

1）过电流保护的动作电流应躲开可能出现的过负荷电流；

2）速断保护的动作电流应躲开系统最大运行方式下二次侧母线的最大穿越短路电流；

3）过电流装置兼作变压器低压侧短路的后备保护。

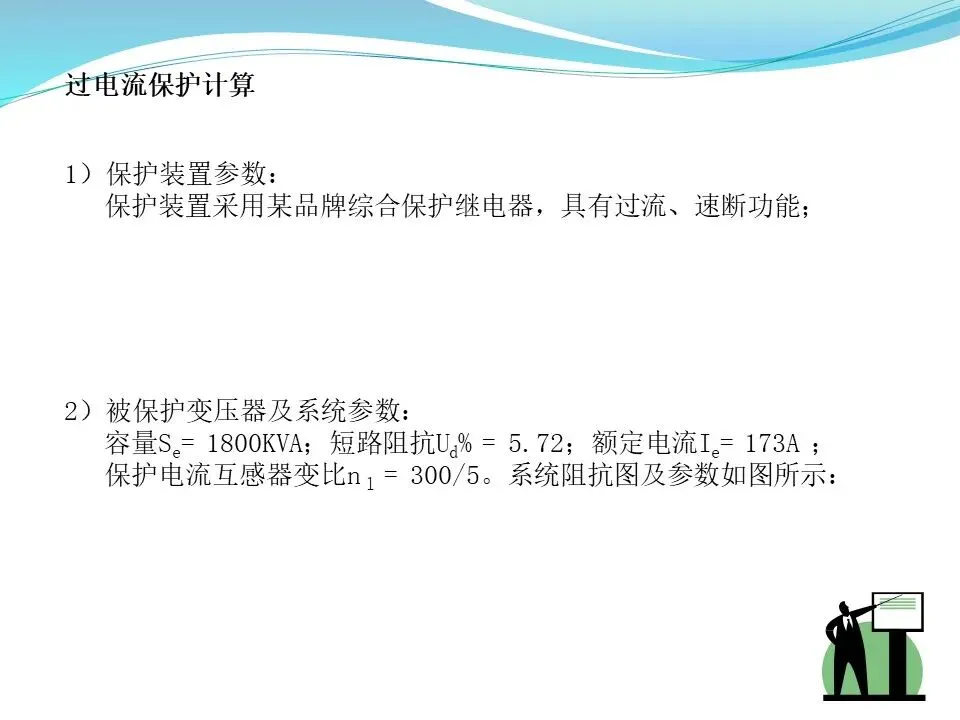

过电流保护计算

1）保护装置参数：

   保护装置采用某品牌综合保护继电器，具有过流、速断功能；

2）被保护变压器及系统参数：

   容量Se= 1800KVA；短路阻抗Ud% = 5.72；额定电流Ie= 173A ；

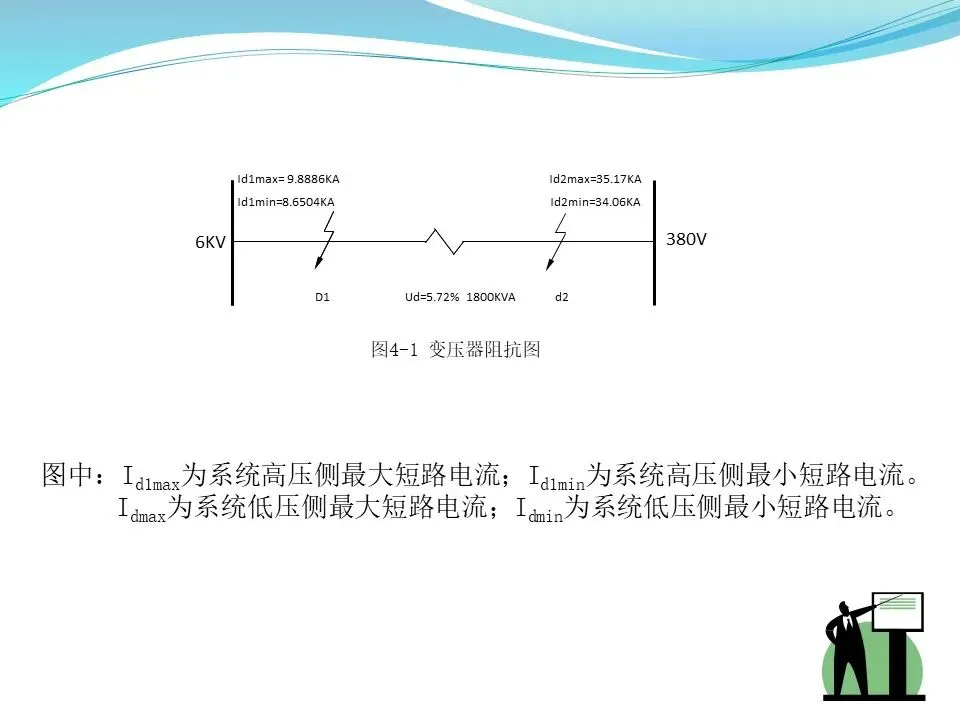

   保护电流互感器变比n l = 300/5。系统阻抗图及参数如图所示：

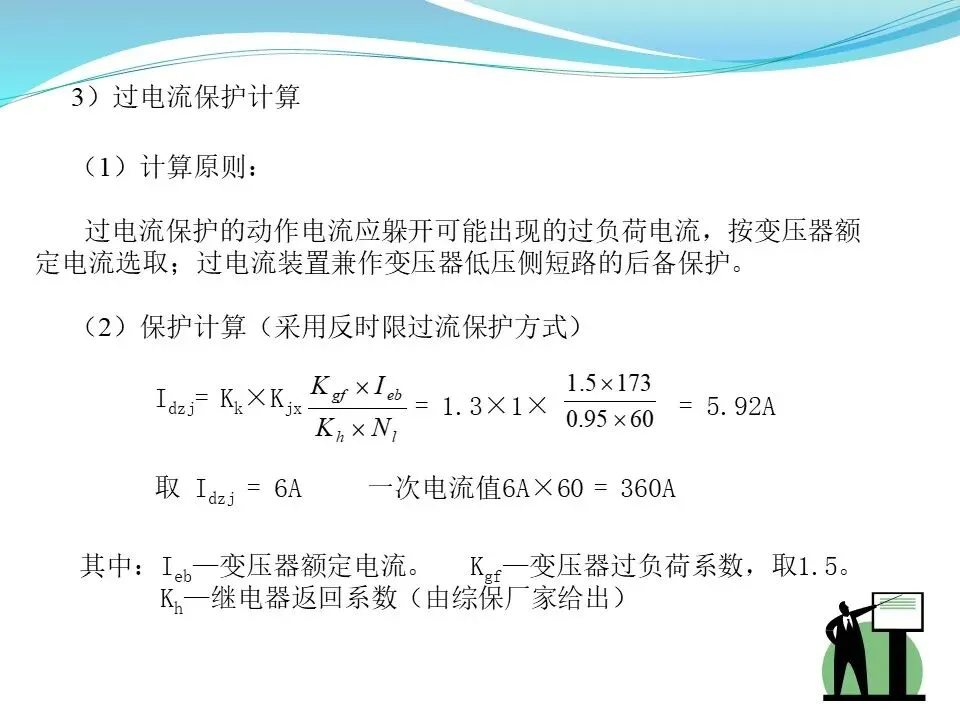

3）过电流保护计算

（1）计算原则：

  过电流保护的动作电流应躲开可能出现的过负荷电流，按变压器额定电流选取；过电流装置兼作变压器低压侧短路的后备保护。

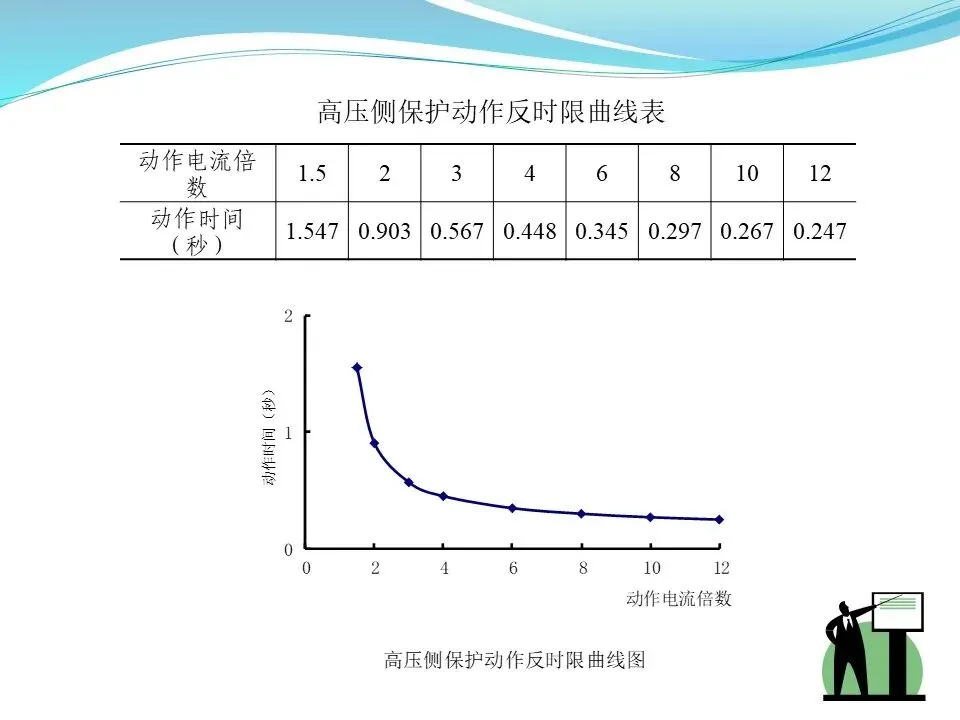

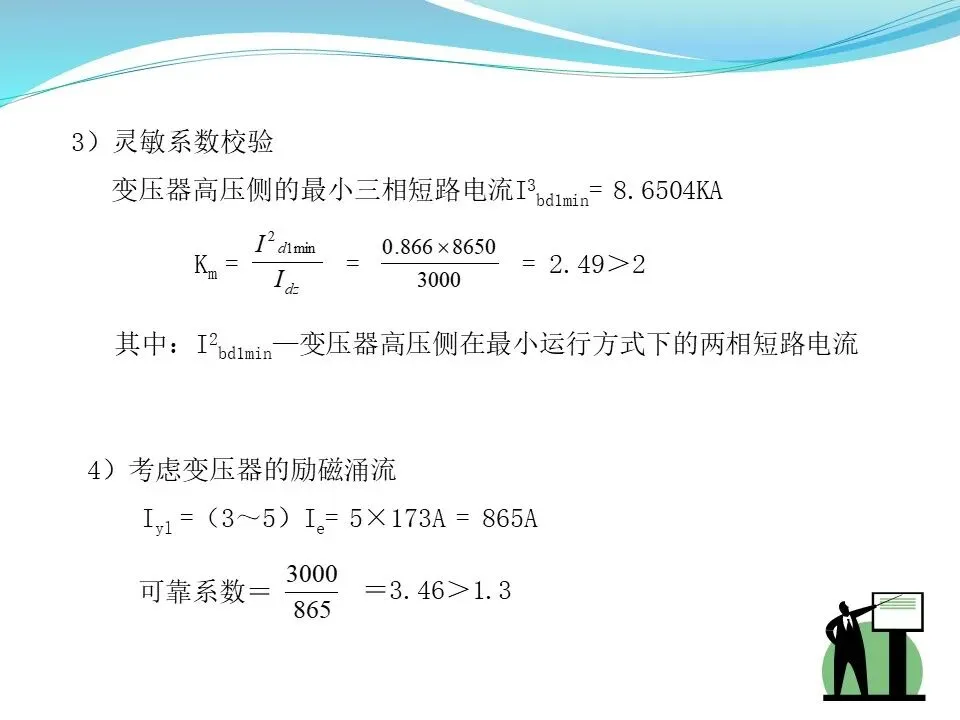

（2）保护计算（采用反时限过流保护方式）

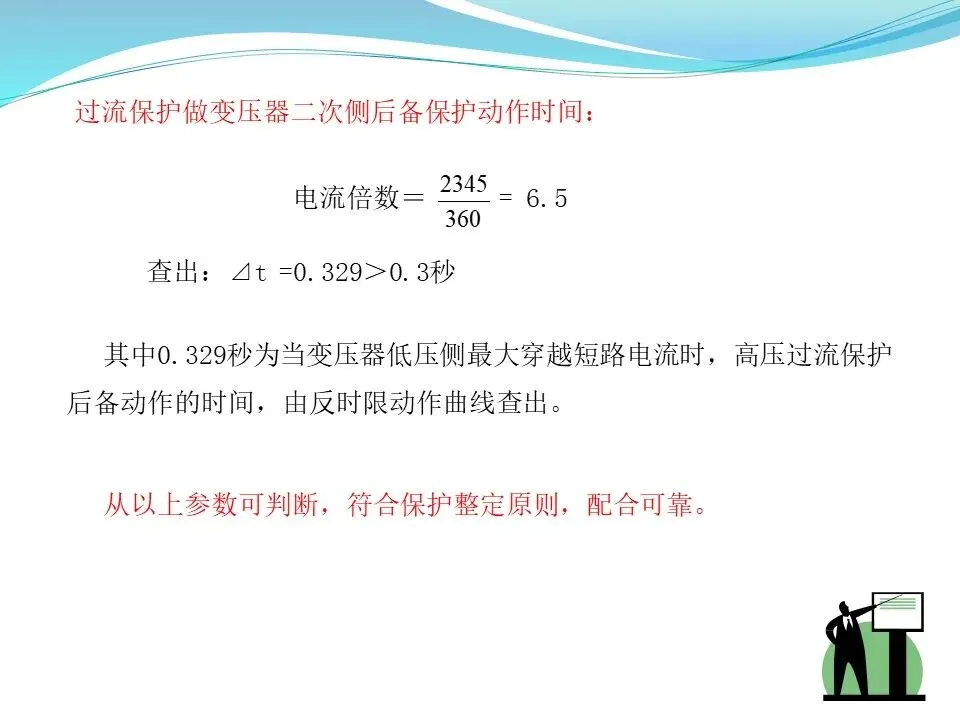

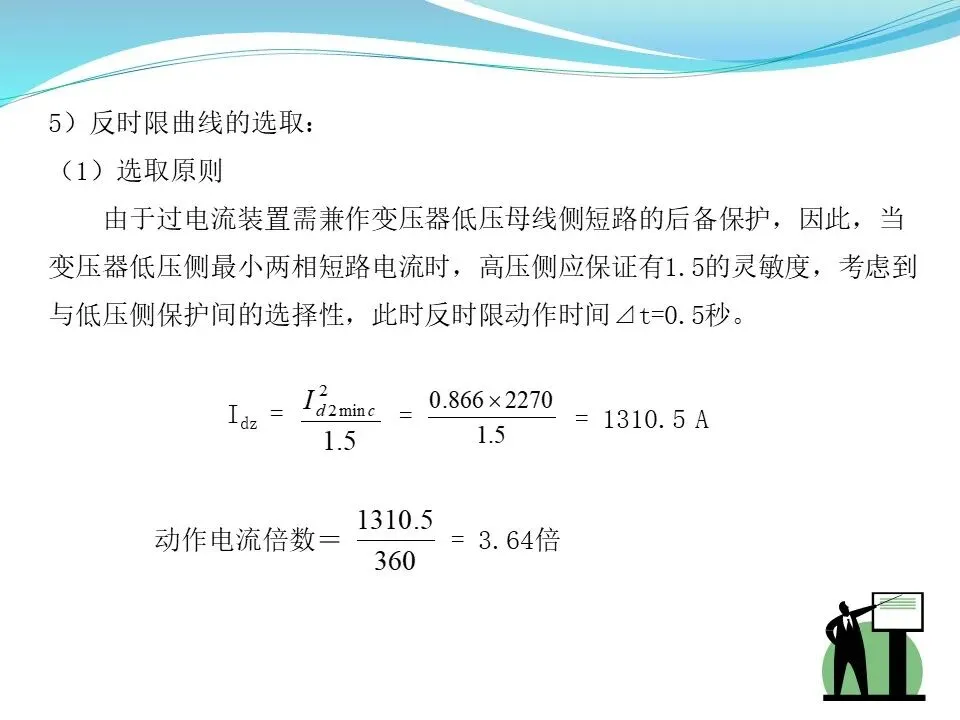

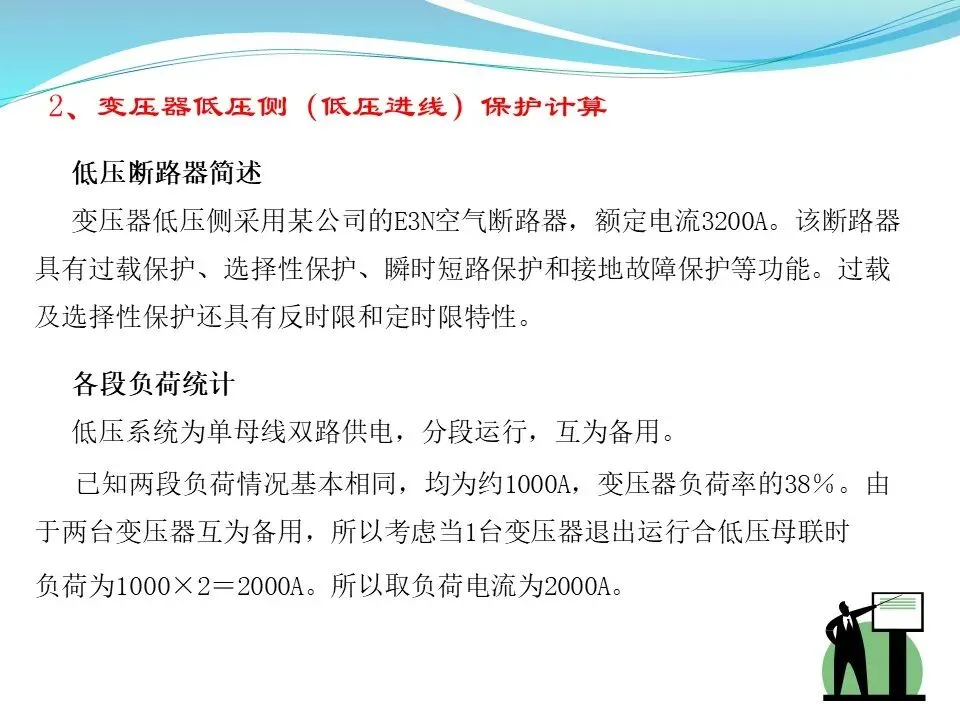

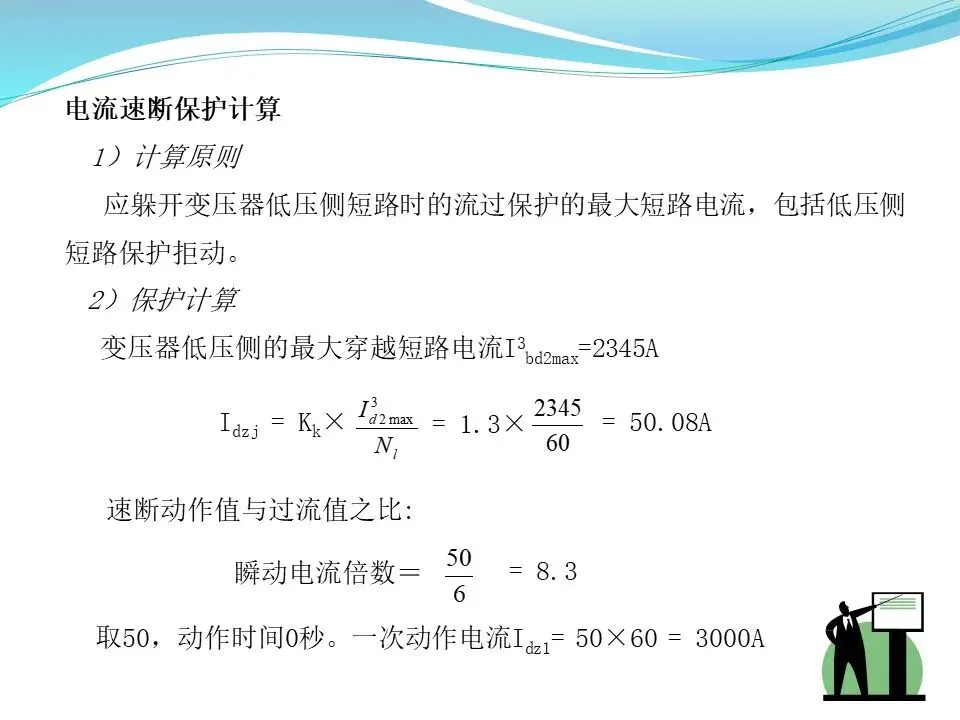

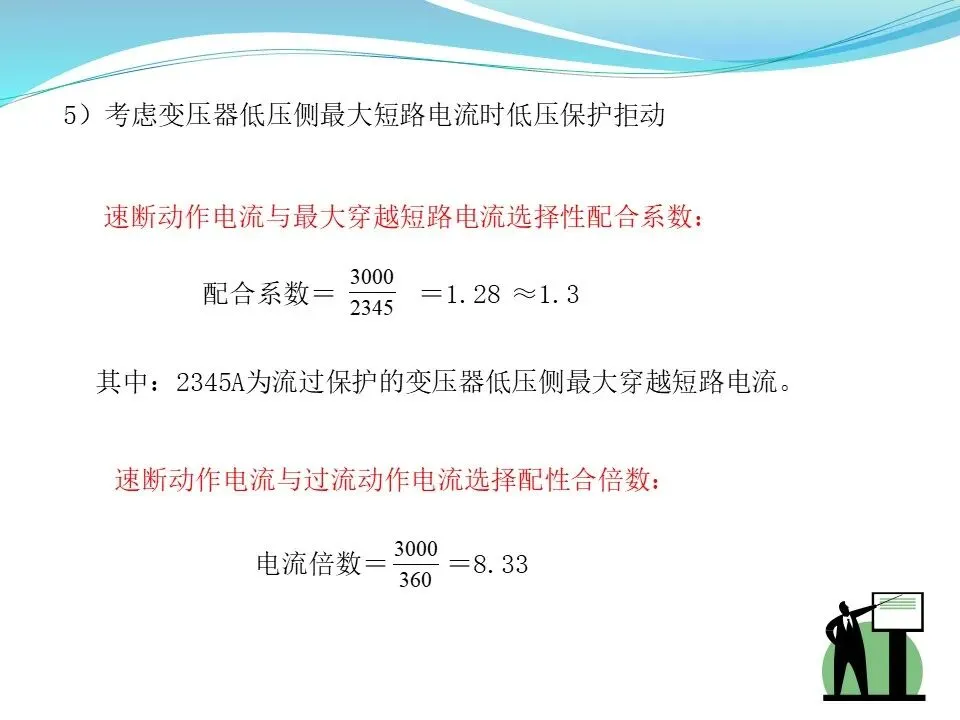

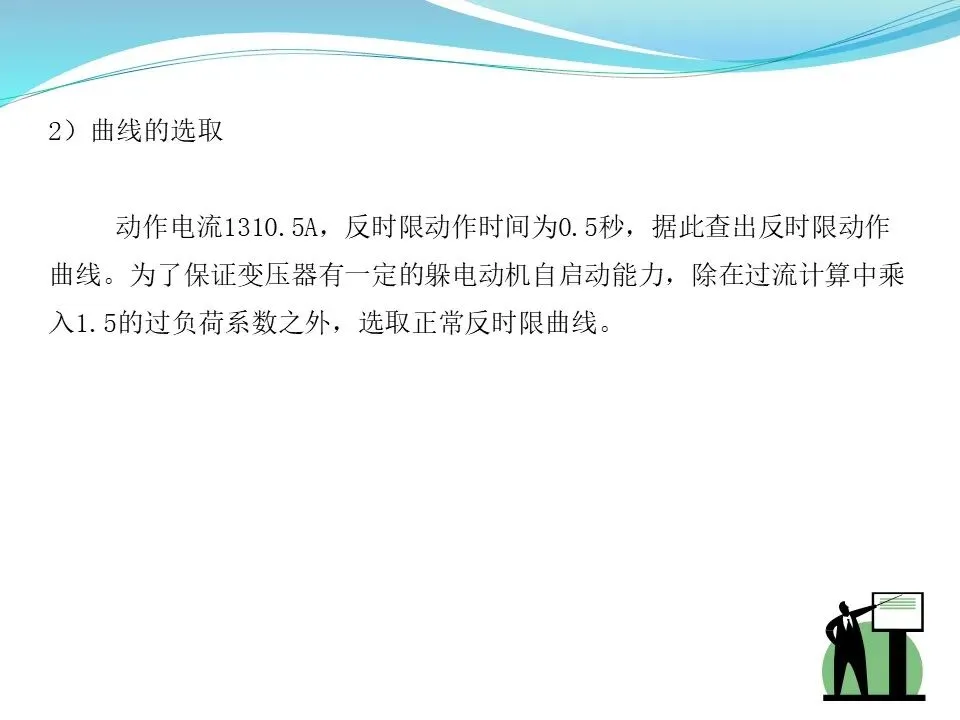

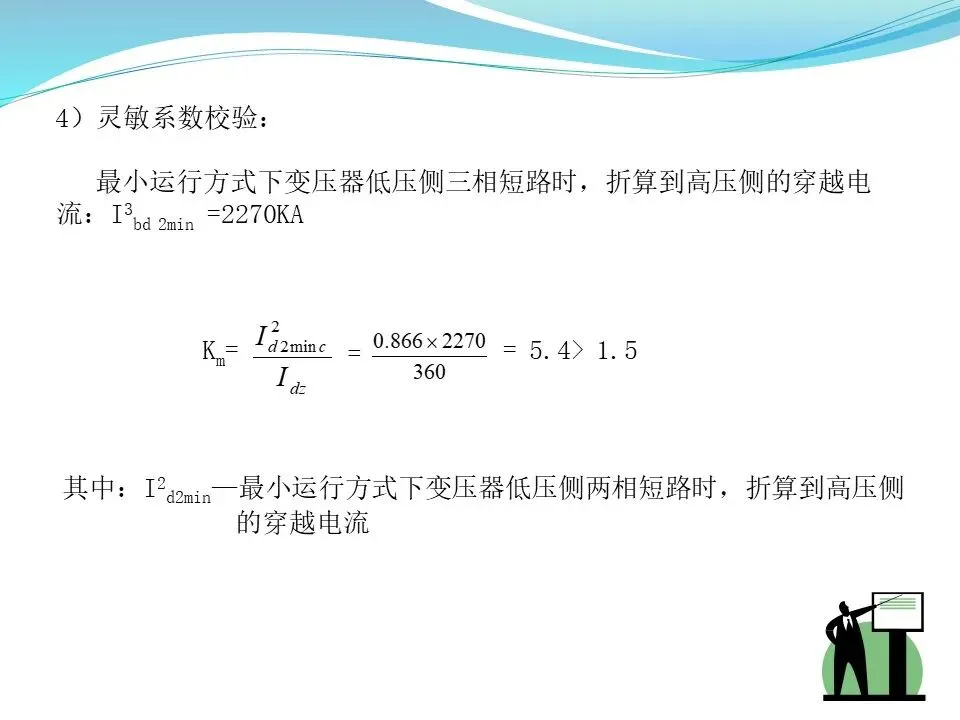

2、变压器低压侧（低压进线）保护计算

低压断路器简述

变压器低压侧采用某公司的E3N空气断路器，额定电流3200A。该断路器具有过载保护、选择性保护、瞬时短路保护和接地故障保护等功能。过载及选择性保护还具有反时限和定时限特性。

各段负荷统计

低压系统为单母线双路供电，分段运行，互为备用。

已知两段负荷情况基本相同，均为约1000A，变压器负荷率的38％。由于两台变压器互为备用，所以考虑当1台变压器退出运行合低压母联时

负荷为1000×2＝2000A。所以取负荷电流为2000A。

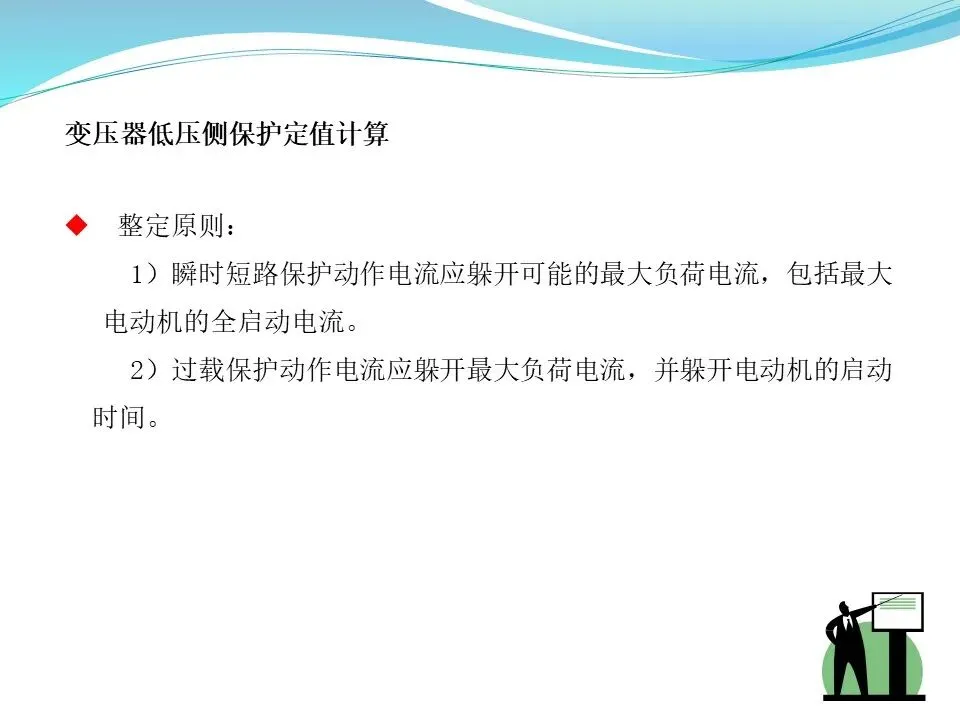

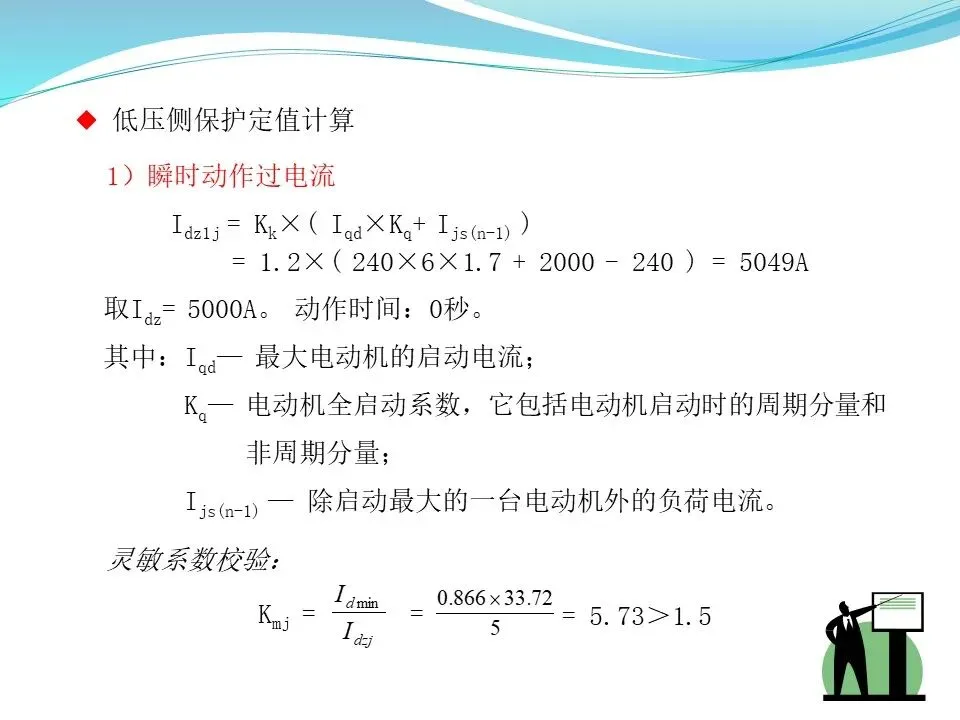

变压器低压侧保护定值计算

整定原则：

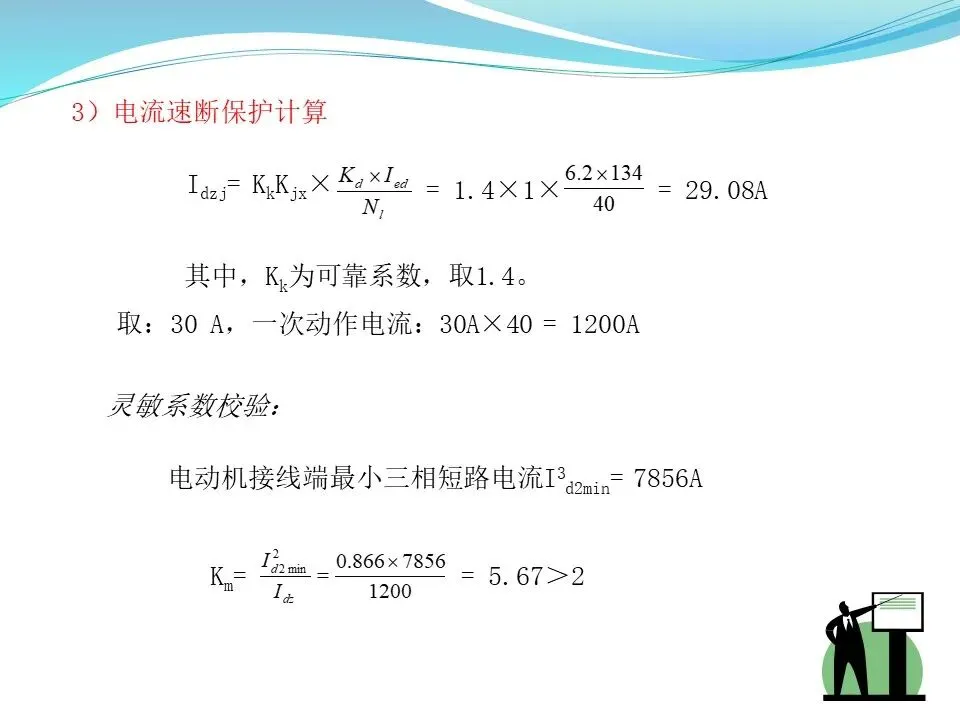

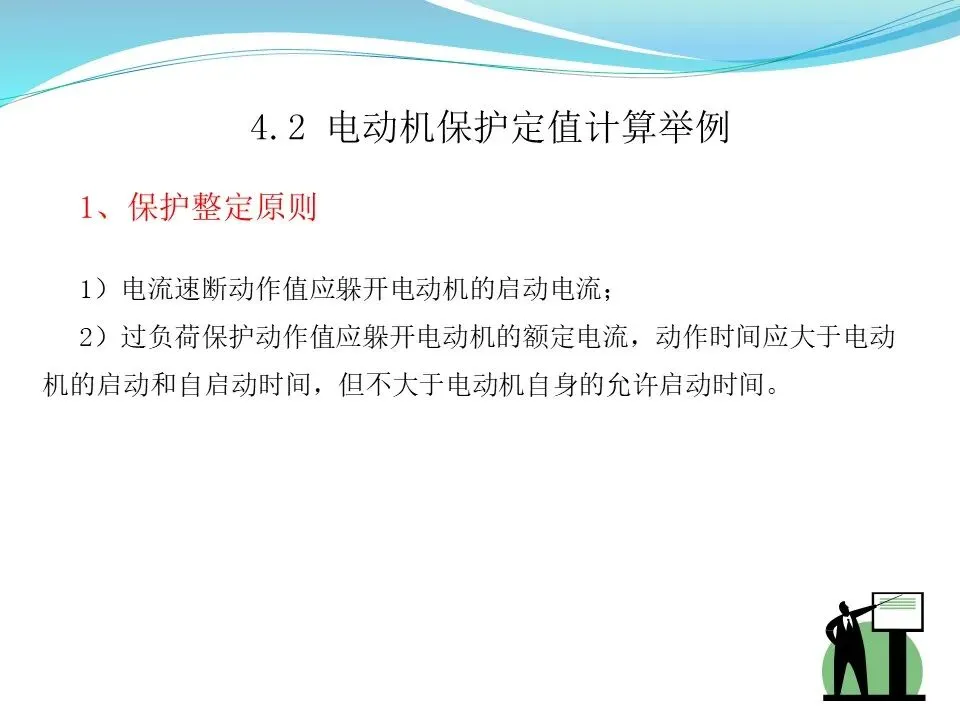

1）瞬时短路保护动作电流应躲开可能的最大负荷电流，包括最大电动机的全启动电流。

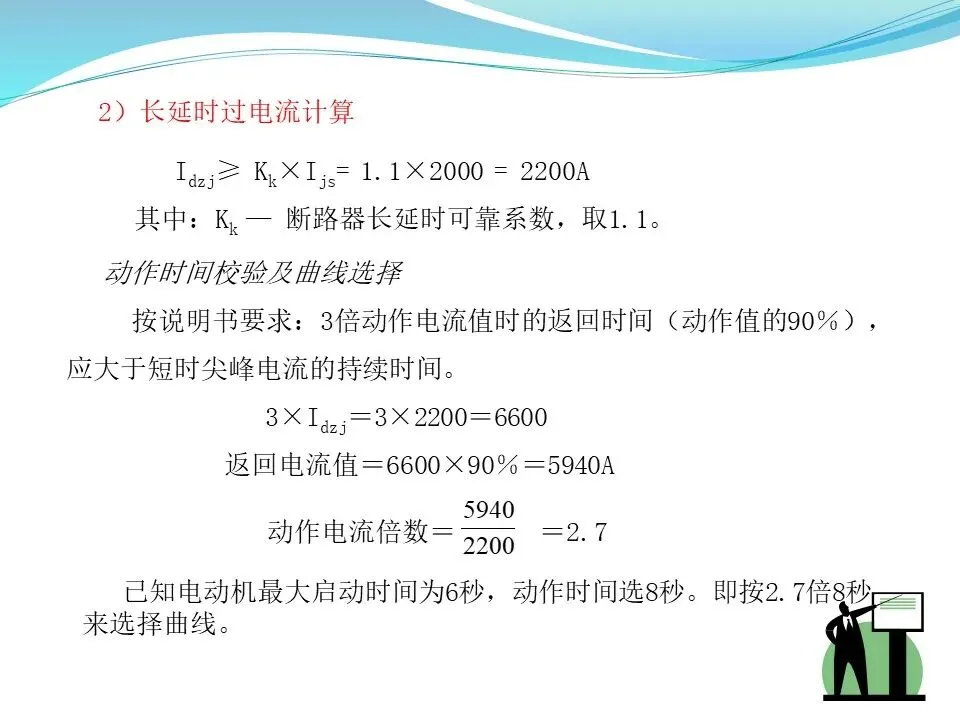

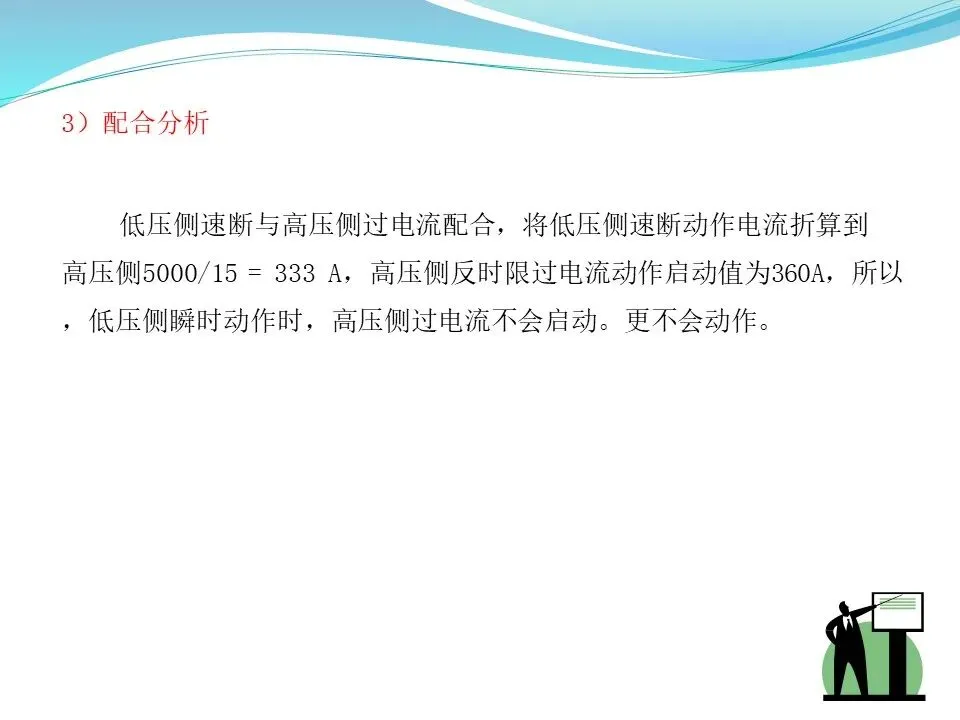

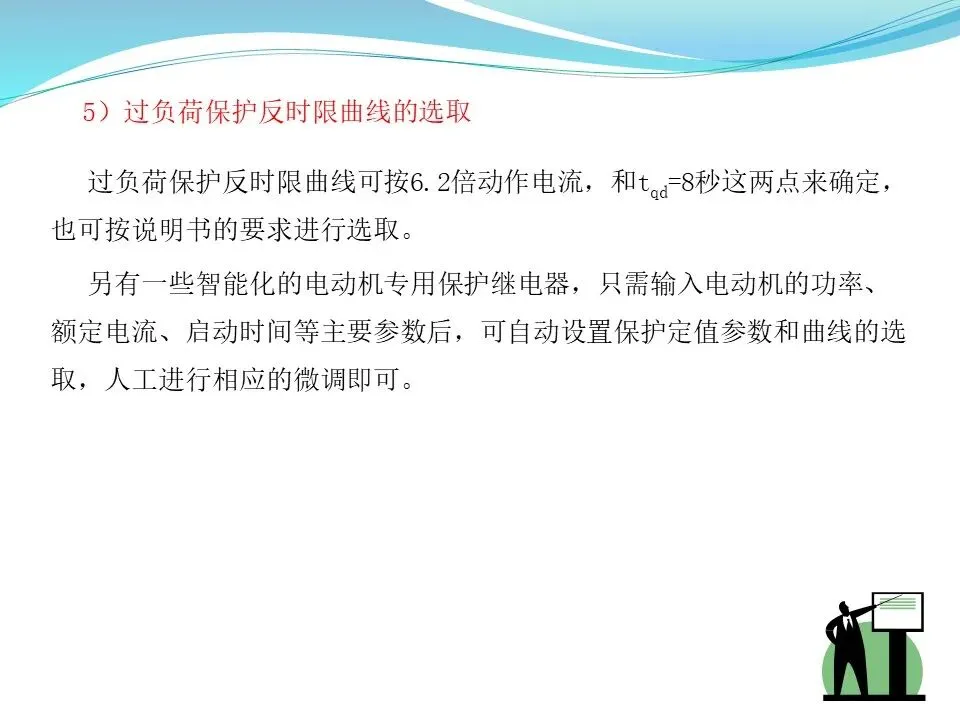

2）过载保护动作电流应躲开最大负荷电流，并躲开电动机的启动时间。
